SmartHome Zentrale - Hausautomation RWE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SmartHome Zentrale RWE als PDF.
| Produkttyp | Hausautomationszentrale |
| Modell | RWE SmartHome Zentrale (SHC) |
| Abmessungen (ohne Standfuß) | 187 x 138 x 28 mm (B x H x T) |
| Gewicht | 350 g |
| Stromversorgung | Steckernetzteil, Input 100-240 V ~ 50/60 Hz 350 mA, Output 5,0 V 1500 mA |
| Standby-Stromverbrauch | ca. 1 Watt |
| Funkfrequenz | 868,3 MHz |
| Freifeldreichweite | 100 – 300 m (abhängig vom Funkpartner) |
| Maximale Sendeleistung | 10 mW |
| Schutzart | IP20 |
| Typische Umgebungstemperatur | +5°C bis +35°C |
| Anzeige | Display (Datum, Uhrzeit, Status-Symbole) |
| Bedienelemente | Bedientasten (unter dem Display), Online-Schalter |
| Anschlüsse | Netzwerkanschluss (Ethernet), USB-Anschlüsse (Computer und zusätzliche), Steckernetzteilanschluss |
| Lieferumfang | RWE SmartHome Zentrale, Ethernetkabel, USB-Kabel, Steckernetzteil, Standfuß, Dübel und Schrauben |
| Montage | Standgerät (mit Standfuß) oder Wandmontage (Schraubenabstand 129 mm, Bohrloch 5 mm) |
| Netzwerkumgebung | Permanente Breitband-Internetverbindung, DHCP-fähiger Router |
| Systemvoraussetzungen (Computer) | Windows 7/Vista/XP SP3, Apple Mac OS ab 10.4.11, Bildschirm 1024x768, Silverlight 4 |
| Wartung | Wartungsfrei; Reinigung mit weichem, trockenem Tuch; keine lösungsmittelhaltigen Reiniger |
| Sicherheitshinweise | Gerät nicht öffnen; keine zu wartenden Teile; nur in Innenräumen; vor Feuchtigkeit, Staub und Wärmestrahlung schützen |
| Zurücksetzen | Auf Auslieferungszustand: Netzteil ziehen, linke Taste gedrückt halten und Netzteil wieder einstecken, Taste 10 s halten |
| Entsorgung | Nicht im Hausmüll; über örtliche Sammelstellen für Elektro-Altgeräte |
| Hersteller | RWE Effizienz GmbH (vertrieben durch eQ-3 Entwicklung GmbH) |
Häufig gestellte Fragen - SmartHome Zentrale RWE
Benutzerfragen zu SmartHome Zentrale RWE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hausautomation kostenlos im PDF-Format! Finden Sie Ihr Handbuch SmartHome Zentrale - RWE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SmartHome Zentrale von der Marke RWE.
BEDIENUNGSANLEITUNG SmartHome Zentrale RWE
MONTAGE- UND BEDIENUNGSANLEITUNG
RWE SmartHome Zentrale
www.rwe-smarthome.de
INHALTSVERZEICHNIS
- Hinweise zu dieser Bedienungsanleitung .....4
- Benutzte Symbole 4
- Gefahrenhinweise 4
- Lieferumfang 5
- Allgemeine Systeminformation zu RWE SmartHome...... 6
- Allgemeine Hinweise zum Funkbetrieb ...... 7
- Montage und Inbetriebnahme 8
7.1. Montage der RWE SmartHome Zentrale......8
7.1.1. Montage als Standgerät 8
7.1.2. Wandmontage....9
7.2. Bedienelemente und Anschlüsse....10
7.3. Anforderungen an die Systemumgebung .....11
7.3.1. Netzwerkumgebung....11
7.3.2. Systemvoraussetzungen für Ihren Computer .....12
7.4. Inbetriebnahme der RWE SmartHome Zentrale .....13
7.4.1. Anschließen der RWE SmartHome Zentrale an den eigenen Internet-Router....13
7.4.2. Anschließen der RWE SmartHome Zentrale an die Stromversorgung....13
7.4.3. Starten der RWE SmartHome Zentrale 14
7.5. RWE SmartHome Zentrale in den Suchmodus setzen (Geräte einbinden)....16
7.6. Erläuterung der angezeigten Zeichen und Symbole 17
8. Zurücksetzen in den Auslieferungszustand .....18
9. Wartung und Reinigung....19
10. Technische Daten 20
11. Entsorgungshinweis 21
Gerätezuordnungstabelle 22
1. Hinweise zu dieser Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie Ihre RWE SmartHome Zentrale in Betrieb nehmen. Bei einer Erstinbetriebnahme lesen Sie bitte unbedingt das RWE SmartHome Benutzerhandbuch. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie bitte auch diese Bedienungsanleitung.
2. Benutzte Symbole
3. Gefahrenhinweise
Bitte öffnen Sie die RWE SmartHome Zentrale nicht. Sie enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall nehmen Sie bitte Kontakt mit unserem RWE SmartHome Service auf. Betreiben Sie das Gerät nur in Innenräumen. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.

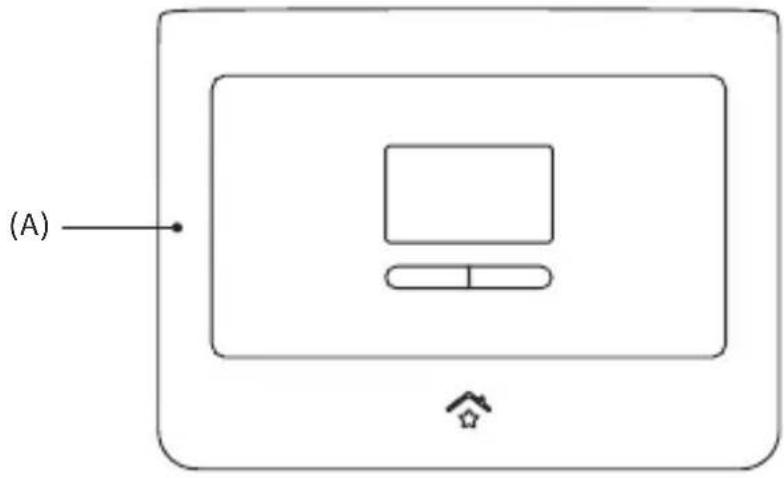

- Lieferumfang
(A) RWE SmartHome Zentrale
(B) Ethernetkabel
(C) USB-Kabel
(D) Steckernetzteil 100 - 240 V
(E) Standfuß
■ 2 Stück Dübel S5 (Bohrloch 5 mm)
■ 2 Stück Kreuzschrauben 3 x 30 mm
5. Allgemeine Systeminformation zu RWE SmartHome
Die RWE SmartHome Zentrale ist Teil der RWE SmartHome Lösung und arbeitet mit einem gesicherten Funkprotokoll. Die Funktionen jedes Gerätes sind über die RWE SmartHome Software konfigurierbar. Welcher weitergehende Funktionsumfang sich daraus ergibt, und welche Zusatzfunktionen in der RWE SmartHome Lösung im Zusammenspiel mit weiteren RWE SmartHome Geräten möglich sind, entnehmen Sie bitte dem RWE SmartHome Benutzerhandbuch.
Alle technischen Dokumente und Aktualisierungen zu RWE SmartHome finden Sie stets aktuell unter: www.rwe-smarthome.de
6. Allgemeine Hinweise zum Funkbetrieb
Es ist nicht auszuschließen, dass die Funkübertragung aufgrund von Fremdeinflüssen gestört werden kann. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der Reichweite im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit, neben baulichen Gegebenheiten vor Ort, eine wichtige Rolle.
Hiermit erklärt die eQ-3-Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter: www.eq-3.de/rwe-smarthome
eQ-3 Entwicklung GmbH
Maiburger Str. 36
26789 Leer
7. Montage und Inbetriebnahme
7.1. Montage

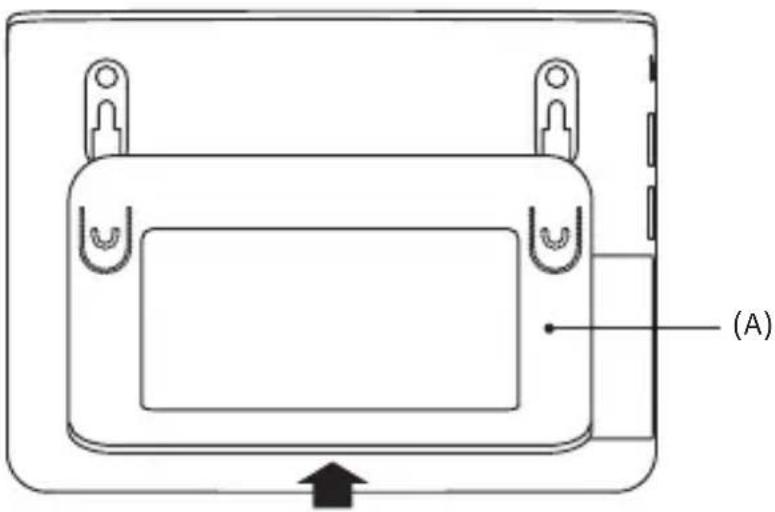

7.1.1. Montage als Standgerät
(A) Standfuß
(B) Nuten für Schrauben oder Standfuß
(C) Verschlusskappe Anschlussleiste

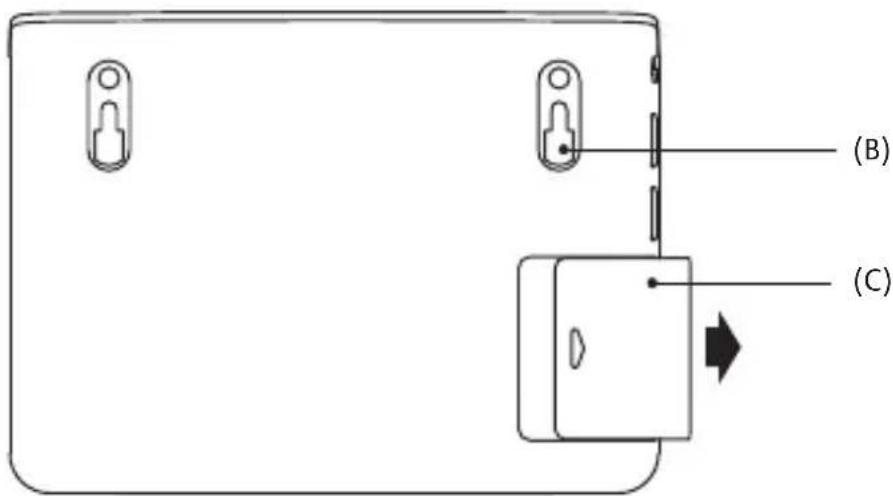

7.1.2. Wandmontage
Achtung: Bitte achten Sie bei der Auswahl des Montageortes und beim Bohren in der Nähe vorhandener Schalter oder Steckdosen auf den Verlauf elektrischer Leitungen bzw. auf vorhandene Versorgungsleitungen.
Bohren Sie im Abstand von 129 mm zwei Löcher mit einem Durchmesser von 5 mm in die Wand. Stecken Sie die Dübel in die Bohrungen. Drehen Sie die Schrauben in die Dübel, so dass sie ca. 1,5 mm aus der Wand heraus stehen. Bringen Sie die Nuten (B) der RWE SmartHome Zentrale deckungsgleich über die Schraubenköpfe. Schieben Sie nun die RWE SmartHome Zentrale vorsichtig herunter, bis diese fest auf den Schraubenköpfen sitzt.

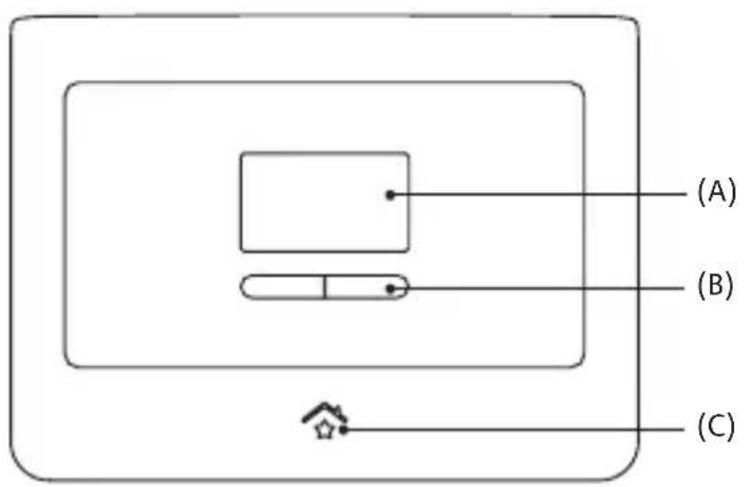

7.2. Bedienelemente und Anschlüsse
(A) Display
(B) Bedientasten
(C) RWE SmartHome LED
(D) Online-Schalter
(E) Zusätzliche USB-Anschlüsse
(F) USB-Anschluss für die Verbindung zum Computer
(G) Anschluss Steckernetzteil
(H) Netzwerkanschluss
(I) Verschlussklappe Anschlussleiste
7.3. Anforderungen an die Systemumgebung
7.3.1. Netzwerkumgebung
Voraussetzung: Permanente Breitband-Internetverbindung
Für den vollen Funktionsumfang Ihrer RWE SmartHome Lösung benötigen Sie eine Breitband-Internetverbindung über einen Internet-Router. Dieser muss über einen freien LAN-Anschluss für die RWE SmartHome Zentrale verfügen.
Der Internet-Router muss die automatische IP-Adressvergabe über DHCP unterstützen. Wie Sie Ihren Internet-Router auf automatische Adressvergabe stellen, entnehmen Sie bitte dem Handbuch Ihres Internet-Routers.
Hinweis: Für die Konfiguration, die Einrichtung und den Zugriff auf Ihre RWE SmartHome Lösung wird eine Verbindung in das Internet vorausgesetzt (Hierfür können zusätzliche Kosten Ihres Internetanbieters anfallen).
Bitte achten Sie darauf, dass der Online-Schalter
aktiviert ist. Symbol:
7.3.2. Systemvoraussetzungen für Ihren Computer
Zur Installation von lokaler Software benötigen Sie Administrationsrechte.
Bildschirm: Auflösung von mindestens 1024 x 768 px
| Netzwerk: Breitband-Internetverbindung | |
| Betriebssysteme: | Microsoft Windows 7, Windows Vista,Windows XP Service Pack 3,Apple Mac OS ab Version 10.4.11 |
| Software: | Silverlight 4 (Silverlight 4 von Microsoft kann,falls noch nicht auf Ihrem Computer vorhanden,während der Konfiguration automatisch überwww.rwe-smarthome.de/ersteinrichtung installiertwerden). |
| Browser-Versionen: | Microsoft Internet Explorer ab Version 7Mozilla Firefox ab Version 3Apple Safari ab Version 4Google Chrome ab Version 4 |
7.4. Inbetriebnahme der RWE SmartHome Zentrale
7.4.1. Anschließen der RWE SmartHome Zentrale an den eigenen Internet-Router
Bitte verbinden Sie die RWE SmartHome Zentrale über das beiliegende Ethernetkabel (Anschlussbuchse (H), siehe Seite 10) mit einem freien Ethernetanschluss Ihres Internet-Routers.
7.4.2. Anschließen der RWE SmartHome Zentrale an die Stromversorgung
Die Stromversorgung der RWE SmartHome Zentrale erfolgt über das mitgelieferte Steckernetzteil.
Bitte schließen Sie das mitgelieferte Steckernetzteil an die RWE SmartHome Zentrale an (Anschlussbuchse (G), siehe Seite 10). Stecken Sie anschließend das Netzteil in eine leicht zugängliche 230 V Steckdose.
chtung: Um Schäden am Gerät zu vermeiden,
benutzen Sie bitte ausschließlich das mitgelieferte
Originalnetzteil für die Stromversorgung der
RWE SmartHome Zentrale.
7.4.3. Starten der RWE SmartHome Zentrale
Sobald die RWE SmartHome Zentrale spannungsversorgt ist, beginnt der Bootvorgang. Dabei wird die RWE SmartHome Zentrale hochgefahren, die aktuelle Software vom RWE SmartHome Rechenzentrum übermittelt und eingespielt. Im Display erscheint nacheinander BOOTING, DOWNLOAD und UPDATING. Danach meldet sich die RWE SmartHome Zentrale am Zentralserver der RWE an und erhält für die Einrichtung der RWE SmartHome Lösung eine PIN. Im Display erscheint in dieser Zeit REGISTER.
Sobald die RWE SmartHome Zentrale erfolgreich eine Internetverbindung zum RWE SmartHome Rechenzentrum aufbauen konnte, erscheint im Display eine achtstellige PIN. Diese ist für die weitere Einrichtung Ihrer RWE SmartHome Lösung erforderlich. Bitte merken Sie sich diese PIN, da sie für die abschließende Einrichtung der RWE SmartHome Zentrale benötigt wird.
Die PIN ist aus Sicherheitsgründen nur für eine gewisse Zeitdauer gültig. Erlischt sie, wird im Display „Press Button“ angezeigt. Drücken Sie nun die linke Bedientaste unterhalb des Displays der RWE SmartHome Zentrale. Die RWE SmartHome Zentrale erhält vom Zentralserver eine neue PIN.
Wenn im Display ein Fehlercode F xxxx erscheint, erhalten Sie weitere Hilfestellungen unter www.rwe-smarthome.de/fehlercodes
Öffnen Sie auf Ihrem Computer einen Internet-Browser und geben Sie die Adresse www.rwe-smarthome.de/ersteinrichtung ein. Ein Installationsassistent wird Sie Schritt für Schritt durch die abschließende Konfiguration führen. Hier werden auch die auf dem Display erscheinenden Meldungen und Fehlermeldungen erläutert.
Für zusätzliche Informationen zur Installation und Konfiguration sowie zu den Fehlermeldungen lesen Sie bitte das RWE SmartHome Benutzerhandbuch.
7.5. RWE SmartHome Zentrale in den Suchmodus setzen (Geräte einbinden)
Das Einbinden von Geräten in die RWE SmartHome Lösung erfolgt über die RWE SmartHome Software.
Bitte beachten Sie, dass zwischen den RWE SmartHome Geräten und der RWE SmartHome Zentrale ein Abstand von mindestens 1 m eingehalten werden muss.
Die Bedienung der RWE SmartHome Zentrale erfolgt komfortabel über einen Computer. Alle Einstellungen und Bedienfunktionen sind in der Benutzeroberfläche der RWE SmartHome Software verfügbar.
Näheres hierzu entnehmen Sie bitte dem RWE SmartHome Benutzerhandbuch.
7.6. Erläuterung der angezeigten Zeichen und Symbole
Nach erfolgreicher Installation der der RWE SmartHome Zentrale werden im Display abwechselnd in großen Ziffern das Datum und die Uhrzeit angezeigt. Darunter sind statusabhängig folgende Symbole sichtbar.
| Blinkendes Funksymbol | |
| Mindestens ein eingebundenes Gerät ist nicht erreichbar. Weitere Informationen können in der RWE SmartHome Software abgerufen werden. | |
| Durchgestrichene Weltkugel | |
| Keine Verbindung zum Internet. Bei dauerhafter Anzeige ist der Online-Schalter deaktiviert. Bei blinkender Anzeige ist die Internetverbindung unterbrochen. | |
| Dauerhaft leuchtendes Achtungszeichen | |
| Ein systemrelevanter Hinweis (z. B. schwache Funkübertragung, E-Mail-Adresse bestätigen, Softwareaktualisierung) ist von der RWE SmartHome Zentrale erkannt worden und kann in der RWE SmartHome Software abgerufen werden. | |
| Dauerhaft leuchtender Briefumschlag | |
| Es liegt eine ungelesene Nachricht vor. |
8. Zurücksetzen in den Auslieferungszustand
Das Zurücksetzen der RWE SmartHome Zentrale in den Auslieferungszustand erfolgt in zwei Schritten:
Schritt 1: Ziehen Sie das Steckernetzteil der RWE SmartHome Zentrale aus der Steckdose.
Schritt 2: Halten Sie die linke Bedientaste (siehe Seite 10,
Kapitel 7.2. Bedienelemente und Anschlüsse (B) in Abbildung) gedrückt und stecken das Netzteil wieder in eine 230 V Steckdose. Halten Sie die Taste weiter für 10 Sekunden gedrückt.
Zur Bestätigung erscheint im Display die Mitteilung „RESET“. Wenn das Rücksetzen erfolgt ist, startet die SmartHome Zentrale neu. Dieser Vorgang kann bis zu 2 Minuten dauern.
9. Wartung und Reinigung
Die RWE SmartHome Zentrale ist für den Anwender wartungsfrei. Im Fehlerfall nehmen Sie bitte Kontakt mit unserem RWE SmartHome Service auf. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Bitte verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel. Das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.
10. Technische Daten
| Gerätebezeichnung: SHC | |
| Funkfrequenz: 868,3 MHz | |
| Freifeldreichweite: 100 - 300 m (je nach Funkpartner) | |
| Maximale Sendeleistung: 10 mW | |
| Empfängerklasse: SRD Class2 | |
| Stromversorgung: Steckernetzteil | Input: 100 - 240 V; ~ 50/60; Hz 350 mAOutput: 5,0 V, 1500 mA |
| Schutzart: IP20 | |
| Abmessungen (ohne Standfuß): 187 x 138 x 28 mm (B x H x T) | |
| Gewicht: 350 g | |
| Standby-Stromverbrauch: ca. 1 Watt | |
| Typische Umgebungstemperatur: +5°C bis +35°C | |
Technische Änderungen vorbehalten.
11. Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie für Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
Gerätezuordnungstabelle
Bitte notieren Sie sich hier die im Display angezeigte PIN. Sie benötigen diese für die weitere Einrichtung Ihrer RWE SmartHome Lösung.
Bitte notieren Sie sich hier die auf weiteren RWE SmartHome Geräten angebrachten Seriennummern (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in die RWE SmartHome Lösung.
| Raum Gerät Seriennummer Installationsort | |||
2. Ausgabe Deutsch 02/2011
Dokumentation © 2010, 2011 RWE Effizienz GmbH, Deutschland. Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder vervielfältigt oder verarbeitet werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Bedienungsanleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
RWE Effizienz GmbH
Flamingoweg 1
44139 Dortmund
www.rwe-smarthome.de
