BEDIENUNGSANLEITUNG SmartHome Zwischenstecker RWE

MONTAGE- UND BEDIENUNGSANLEITUNG RWE SmartHome Zwischenstecker (dimmbar)

www.rwe-smarthome.de

INHALTSVERZEICHNIS

1. Hinweise zu dieser Bedienungsanleitung .....4
2. Benutzte Symbole 4
3. Gefahrenhinweise 4
4. Funktion 6
5. Allgemeine Systeminformation zu RWE SmartHome......6
6. Allgemeine Hinweise zum Funkbetrieb ...... 7

7. Inbetriebnahme 8
   7.1. Einbindung in die RWE SmartHome Lösung und Benutzung des Gerätes 8
   7.2. Beschreibung und Bedienung des Gerätes...... 9

8. Austausch der Sicherung ....10

9. Zurücksetzen in den Auslieferungszustand .....12
10. Verhalten nach Spannungswiederkehr....13
11. Wartung und Reinigung....13
12. Technische Daten ....14
13. Entsorgungshinweis....15

Gerätezuordnungstabelle 16

1. Hinweise zu dieser Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie Ihren RWE SmartHome Zwischenstecker (dimmbar) in Betrieb nehmen. Bei einer Erstinbetriebnahme lesen Sie bitte unbedingt das RWE SmartHome Benutzerhandbuch. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie bitte auch diese Bedienungsanleitung.

2. Benutzte Symbole

3. Gefahrenhinweise

Bitte öffnen Sie den RWE SmartHome Zwischenstecker (dimmbar) nicht. Er enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall nehmen Sie bitte Kontakt mit unserem RWE SmartHome Service auf. Betreiben Sie das Gerät nur in Innenräumen. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.

Bitte belasten Sie den RWE SmartHome Zwischenstecker (dimmbar) nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen.

Vor dem Anschließen am RWE SmartHome Zwischenstecker (dimmbar) muss das jeweilige Endgerät ausgeschaltet sein.

Schließen Sie keine Endgeräte an den RWE SmartHome Zwischenstecker (dimmbar) an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte (z. B. Deko-Lampe mit Stoffverkleidung).

Der RWE SmartHome Zwischenstecker (dimmbar) ist ausschließlich für Glühlampen und für Niedervolt-Halogenlampen mit elektronischen Trafos geeignet! Bitte schließen Sie am RWE SmartHome Zwischenstecker (dimmbar) nur ohmsche und kapazitive Lampenlasten (z. B. Glühlampen, Hochvolt-Halogenlampen, Niedervolt-Halogenlampen mit elektronischem Trafo) an; keine Fernseher, Computer, Motoren, etc.

Ziehen Sie grundsätzlich den Stecker des Endgerätes aus dem RWE SmartHome Zwischenstecker (dimmbar), bevor Sie Veränderungen am Endgerät vornehmen. (z. B. Glühlampenwechsel).

Verwenden Sie den RWE SmartHome Zwischenstecker (dummbar) nur in fest installierten Steckdosen mit Schutzkontakten, nicht in Steckdosenleisten oder mit Verlängerungskabeln.

4. Funktion

Der RWE SmartHome Zwischenstecker (dimmbar) schaltet sich anwendergesteuert auf Basis der empfangenen Funkbefehle individuell ein und aus. Die Funkbefehle für den RWE SmartHome Zwischenstecker (dimmbar) werden entweder durch Tastenbetätigung, über Fernbedienung, über die RWE SmartHome Benutzer-oberfläche oder programmgesteuert über die RWE SmartHome Zentrale ausgesandt.

5. Allgemeine Systeminformation zu RWE SmartHome

Der RWE SmartHome Zwischenstecker (dimmbar) ist Teil der RWE SmartHome Lösung und arbeitet mit einem gesicherten Funkprotokoll. Jedes Gerät wird mit einer Standardkonfiguration ausgeliefert. Darüber hinaus sind die Funktionen jedes Gerätes über die RWE SmartHome Software konfigurierbar. Welcher weitergehende Funktionsumfang sich daraus ergibt, und welche Zusatzfunktionen in der RWE SmartHome Lösung im Zusammenspiel mit weiteren RWE SmartHome Geräten möglich sind, entnehmen Sie bitte dem RWE SmartHome Benutzerhandbuch.

Alle technischen Dokumente und Aktualisierungen zu RWE SmartHome finden Sie stets aktuell unter:

www.rwe-smarthome.de

6. Allgemeine Hinweise zum Funkbetrieb

Es ist nicht auszuschließen, dass die Funkübertragung aufgrund von Fremdeinflüssen gestört werden kann. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der Reichweite im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit, neben baulichen Gegebenheiten vor Ort, eine wichtige Rolle.

Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung finden Sie unter: www.eq-3.de/rwe-smarthome

eQ-3 Entwicklung GmbH

Maiburger Str. 36

26789 Leer

7. Inbetriebnahme

7.1. Einbindung in die RWE SmartHome Lösung und Benutzung des Gerätes

Bitte beachten Sie, dass zwischen den RWE SmartHome Geräten und der RWE SmartHome Zentrale ein Abstand von mindestens 1 m eingehalten werden muss.

Bitte notieren Sie sich (ab Seite 16) die auf dem Gerät angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in die RWE SmartHome Lösung.

Nach dem Einstecken in die Steckdose versucht der RWE SmartHome Zwischenstecker (dimmbar) sich drei Minuten lang automatisch in die RWE SmartHome Lösung einzubinden (RWE SmartHome LED blinkt alle fünf Sekunden kurz). Hierzu muss sich die RWE SmartHome Zentrale im Suchmodus befinden. Ein erfolgreiches Einbinden wird durch ein ca. zwei Sekunden langes Aufleuchten der RWE SmartHome LED signalisiert. Zusätzlich können Sie jederzeit entweder durch Betätigen der Bedientaste (C) am RWE SmartHome Zwischenstecker (dimmbar) oder durch erneutes Einstecken in die Steckdose einen Einbindungsversuch starten.

Bitte lesen Sie für weitere Informationen zur Einbindung und Benutzung das RWE SmartHome Benutzerhandbuch.

7.2. Beschreibung und Bedienung des Gerätes

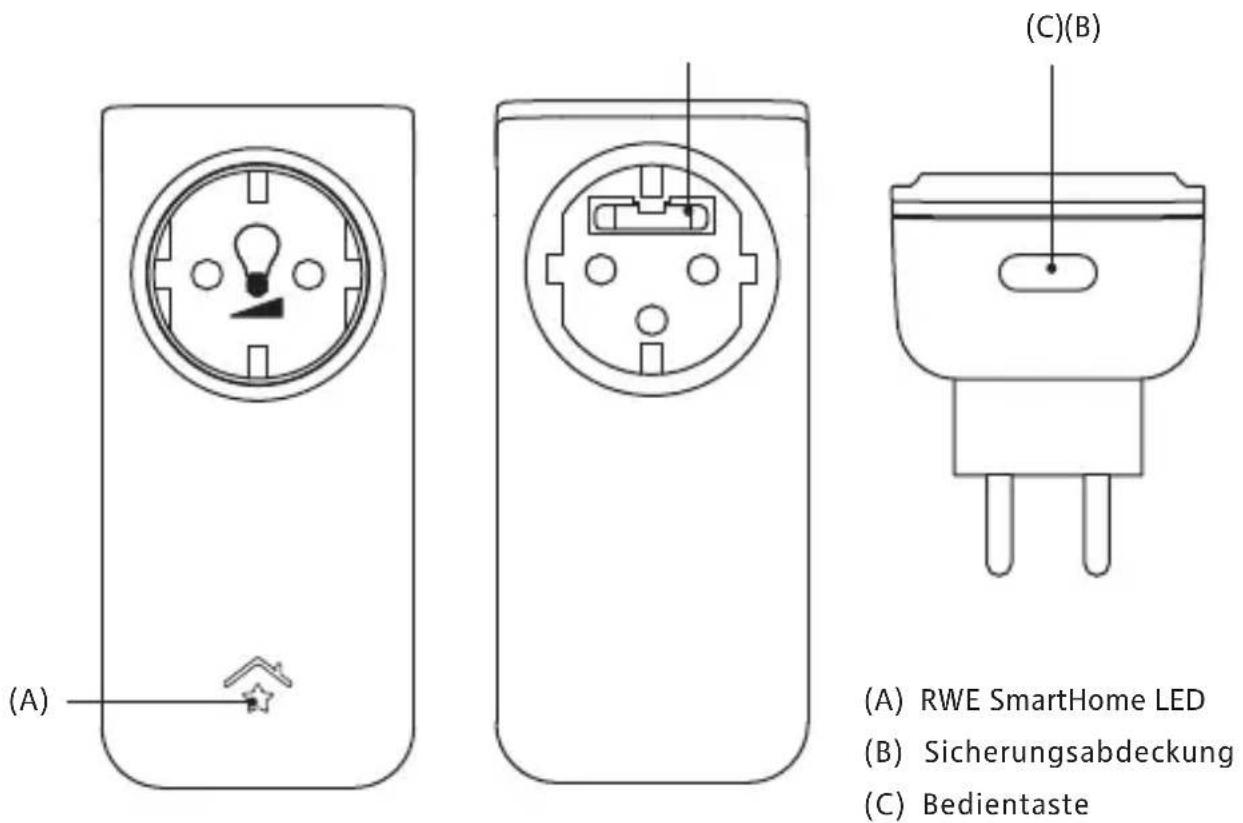

(A) (A) RWE SmartHome LED (B) Sicherungsabdeckung (C) Bedientaste

Der RWE SmartHome Zwischenstecker (dimmbar) ist als Bau- stein für die RWE SmartHome Lösung konzipiert. Er ist für den Anschluss von Schutzkontakt- oder Eurosteckern vorgesehen. Stecken Sie dazu den RWE SmartHome Zwischenstecker (dimm- bar) in eine Steckdose. Schließen Sie danach das jeweilige End- gerät an die Steckdose des Zwischensteckers an. Nach dem Ein- stecken des RWE SmartHome Zwischensteckers (dimmbar) in die Steckdose wird dieser vom System erkannt. Der eingebun- dene RWE SmartHome Zwischenstecker (dimmbar) erhält seine Informationen, wie zum Beispiel ein Zeitprogramm, von der RWE SmartHome Zentrale.

Sie haben jederzeit die Möglichkeit, den RWE SmartHome Zwischenstecker (dimmbar) manuell über die Bedientaste zu schalten bzw. zu dimmen und so die korrekte elektrische Installation zu überprüfen.

Um den RWE SmartHome Zwischenstecker (dimmbar) ein- und auszuschalten, drücken Sie die Bedientaste (C) kurz. Um die Helligkeit des Endgerätes (Lampe) zu regeln, drücken Sie die Bedientaste (C) lang, bis die gewünschte Helligkeit erreicht ist.

8. Austausch der Sicherung

Zum Schutz vor zu großer Strombelastung ist der RWE SmartHome Zwischenstecker (dimmbar) mit einer internen Gerätesicherung ausgestattet. Hierbei handelt es sich um eine Feinsicherung. Sie kann bei kurzzeitiger zu hoher Belastung oder durch Verschleiß durchbrennen. Auf diese Weise können mögliche Schäden des angeschlossenen Endgerätes verhindert werden. Sollte dieser Fall eintreten, dann ist das Schalten bzw. Dimmen des Endgerätes nicht mehr möglich und die Feinsicherung muss ausgetauscht werden.

Bitte entfernen Sie den RWE SmartHome Zwischenstecker (dimmbar) unbedingt aus der Steckdose und stecken Sie das Endgerät ab, bevor Sie die Sicherung austauschen.

Bitte verwenden Sie zum Wechseln der Sicherung einen schmalen nach VDE geprüften Schlitzschraubendreher.

Bitte verwenden Sie nur neue Feinsicherungen des gleichen Typs! (5 x 20 mm, 1,6 A träge)

Die Sicherung befindet sich auf der Geräterückseite unter der Sicherungsabdeckung (siehe (B) in der Abbildung auf Seite 9).

Tauschen Sie die Sicherung auf folgendem Wege aus:

Schritt 1: Verwenden Sie einen kleinen Schraubendreher, um die Sicherungsabdeckung und die defekte Sicherung zu entfernen.

Schritt 2: Halten Sie die neue Sicherung mit zwei Fingern an beiden Enden und drücken Sie sie gleichmäßig in den Sicherungshalter hinein.

9. Zurücksetzen in den Auslieferungszustand

Um den RWE SmartHome Zwischenstecker (dimmbar) in den Auslieferungszustand zurückzusetzen, gehen Sie wie folgt vor:

Schritt 1: Ziehen Sie den RWE SmartHome Zwischenstecker (dimmbar) aus der Steckdose.

Schritt 2: Entfernen Sie das angeschlossene Endgerät.

Schritt 3: Drücken Sie die Bedientaste (siehe (C) in der Abbildung auf Seite 9) und halten Sie sie mindestens 10 Sekunden gedrückt, während Sie den RWE Zwischenstecker (dimmbar) erneut in die Steckdose stecken. Warten Sie, bis die RWE SmartHome LED zu blinken beginnt. Lassen Sie dann die Bedientaste los.

Die RWE SmartHome LED blinkt jetzt fünfmal kurz. Der RWE SmartHome Zwischenstecker (dimmbar) wurde in den Auslieferungszustand zurückgesetzt.

10. Verhalten nach Spannungswiederkehr

Nach Spannungsausfall oder Trennung vom Netz wird der RWE SmartHome Zwischenstecker (dimmbar) nicht automatisch in den ursprünglichen Schaltzustand zurückgesetzt. Aus Sicherheitsgründen bleibt er bis zur nächsten Bedienung oder Steuerung durch ein Zeitprogramm abgeschaltet.

11. Wartung und Reinigung

Der RWE SmartHome Zwischenstecker (dimmbar) ist wartungsfrei. Als Schutz vor zu großer Strombelastung ist eine interne Gerätesicherung (siehe (B) in der Abbildung auf Seite 9) eingebaut. Ersetzen Sie diese bei Bedarf (siehe Kapitel 8. Austausch der Sicherung auf Seite 10).

Bitte entfernen Sie den RWE SmartHome Zwischenstecker (dimmbar) unbedingt aus der Steckdose, bevor Sie ihn reinigen. Verwenden Sie dazu ein weiches, sauberes, trockenes und fusselfreies Tuch.

12. Technische Daten

Gerätebezeichnung: PSD
Versorgungsspannung: 230 V / 50 Hz
Maximale Sendeleistung: 10 mW
Maximale Schaltleistung: 300 VA
Standby-Verbrauch: 1 W
Feinsicherung: 5 x 20 mm, 1,6 A träge
Dimmverfahren: Phasenabschnitt
Funkfrequenz: 868,3 MHz
Empfängerklasse: SRD Class 2
Schutzart: IP20
Schutzklasse: I
Abmessungen: 60 x 130 x 77 mm (B x H x T)
Gewicht:	180 g

Technische Änderungen vorbehalten.

13. Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie für Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Gerätezuordnungstabelle

Bitte notieren Sie sich hier die auf dem Gerät angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in die RWE SmartHome Lösung.

Raum Gerät Seriennummer Installationsort
