10248661 - Empfänger RWE - Kostenlose Bedienungsanleitung

Produkttyp	Auslese- und Empfangseinheit für Ferraris-Drehstromzähler
Modell	10248661 (RWE)
Abmessungen Ausleseeinheit (BxHxT)	48 x 55,5 x 15,5 mm
Abmessungen Empfangseinheit (LxBxH)	59 x 20 x 11 mm
Gewicht Ausleseeinheit (ohne Batterie)	68 g
Gewicht Empfangseinheit (ohne Kabel)	8 g
Stromversorgung Ausleseeinheit	Batterie CR2450, 3,0 V – 3,6 V
Stromversorgung Empfangseinheit	USB (max. 5 V, begrenzte Leistung)
Funkfrequenz	868,3 MHz (W-MBus S1, OMS-konform)
Maximale Sendeleistung	10 dBm
Schutzart Ausleseeinheit	IP40
Umgebungstemperatur Ausleseeinheit	-10 °C bis +50 °C
Umgebungstemperatur Empfangseinheit	0 °C bis +55 °C
Funktionen	Auslesen des Zählerstands, grafische Darstellung in der SmartHome-Software, Datenübertragung alle 15 Minuten
Montage	Aufkleben unterhalb des Zählwerks, Antenne anschließen, Empfangseinheit an USB-Port der Zentrale
Batteriewechsel	CR2450, Einschub von unten
Sicherheitshinweise	Nicht öffnen, nur in Innenräumen, vor Feuchtigkeit und Hitze schützen, Explosionsgefahr bei falschem Batteriewechsel
Entsorgung	Elektrogeräte und Batterien getrennt über örtliche Sammelstellen entsorgen
Konformität	Richtlinie 1999/5/EG (Ausleseeinheit von FAST FORWARD AG, Empfangseinheit von IMST GmbH)
Lieferumfang	Ausleseeinheit, Empfangseinheit (USB), Antenne, Batterie, Klebepad, roter Zettel mit Inbetriebnahmenummer

Häufig gestellte Fragen - 10248661 RWE

Wie installiere ich die Ausleseeinheit auf dem Zähler?

Entfernen Sie die Schutzfolie des Klebepads. Drücken Sie die Taste mit dem SmartHome Logo, bis im Display eine "2" erscheint. Positionieren Sie die Einheit knapp unterhalb des Zählwerks und richten Sie sie mithilfe der Pfeile im Display aus. Bei grüner LED drücken Sie die Einheit fest an.

Wie verbinde ich die Empfangseinheit mit der Zentrale?

Stecken Sie die Empfangseinheit (I) in einen USB-Port Ihrer SmartHome-Zentrale.

Wie wird die Antenne angeschlossen?

Stecken Sie die mitgelieferte Antenne (G) seitlich in die Antennenbuchse (H) der Ausleseeinheit. Achten Sie auf guten Empfang, indem Sie die Antenne möglichst außerhalb des Zählerschranks platzieren.

Wie lese ich die Zählerdaten aus?

Die Daten werden automatisch alle 15 Minuten ausgelesen. Um eine manuelle Ablesung auszulösen, drücken Sie die Taste der Ausleseeinheit, bis im Display eine "1" erscheint.

Wie wechsle ich die Batterie?

Ziehen Sie den Batterieeinschub (B) aus der Ausleseeinheit. Setzen Sie eine neue CR2450-Batterie von unten ein und schieben Sie den Einschub wieder zurück.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Löschen Sie das Gerät in der SmartHome-Software über "Verwaltung" > "Auslöser löschen". Drücken Sie dann an der Ausleseeinheit die Taste, bis im Display "2" erscheint. Danach können Sie das Gerät über den Suchmodus neu einbinden.

Welche Batterie wird benötigt?

Verwenden Sie eine Lithium-Knopfzelle vom Typ CR2450 mit 3 V.

Warum wird kein Zählerstand angezeigt?

Überprüfen Sie die Position der Ausleseeinheit. Die Pfeile im Display zeigen die Verschieberichtung an. Wiederholen Sie ggf. Schritt 4 der Montage und achten Sie auf grüne LED-Bestätigung.

Kann ich das Gerät auch im Freien verwenden?

Nein, das Gerät ist nur für den Betrieb in Innenräumen geeignet. Schützen Sie es vor Feuchtigkeit, Staub und direkter Sonneneinstrahlung.

Wo finde ich die Inbetriebnahmenummer?

Die 16-stellige Inbetriebnahmenummer befindet sich auf einem separaten roten Zettel im Paketinhalt.

BEDIENUNGSANLEITUNG 10248661 RWE

Energy Control Auslese- und Empfangseinheit

Funktion

Die Energy Control Ausleseeinheit liest den Zählerstand eines Ferraris Drehstromzählers aus. In der SmartHome Benutzer-software wird die verbrauchte Energie grafisch dargestellt, so dass der Energie-verbrauch auch über einen ausgewählten Zeitraum (Heute / Gestern / Vorgestern) ausgewertet werden kann.

Gefahrenhinweise

• Bitte öffnen Sie die Komponenten nicht. Sie enthalten keine durch den Anwender zu wartenden Teile.
  Im Fehlerfall nehmen Sie bitte Kontakt mit unserem Kundenservice auf.
• Betreiben Sie das Gerät nur in Innenräumen. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.
• Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterie.

Montage

1 Ziehen Sie den Batterieeinschub (B) aus der Ausleseeinheit (A).

E D A C ↓ B

2 Setzen Sie die beiliegende Batterie (F) von unten in den Batterieeinschub (B) und schieben diesen wieder in das Gehäuse zurück.

3 Entfernen Sie die Schutzfolie des Klebepads auf der Rückseite der Ausleseeinheit.
4 Drücken Sie die runde Taste mit dem SmartHome Logo (C) solange, bis im Display (D) eine „2“ erscheint.

Um die Zählerdaten auslesen zu können, positionieren Sie die Ausleseeinheit auf Ihrem Ferraris-Zähler knapp unterhalb des Zählwerks. Achten Sie bitte darauf, dass das Gehäuse nicht vorzeitig festklebt. Die kleinen Pfeile (E) oberhalb des Displays (D) zeigen dabei an, in welcher Richtung das Gerät nach oben/unten oder links/rechts verschoben werden muss.

Die Installation kann alternativ oberhalb des Zählwerks erfolgen, wenn aufgrund des Zähleraufbaus eine Überkopf-Installation notwendig ist.

5 Die korrekte Position wird mit einer grünen LED (E) angezeigt.
6 Im Display erscheint nach einer kurzen Zeit der Zählerstand. Sollte dieser nicht korrekt wiedergegeben werden, wiederholen Sie Schritt 4.
7 Drücken Sie erst jetzt die Ausleseeinheit fest gegen den Zähler.

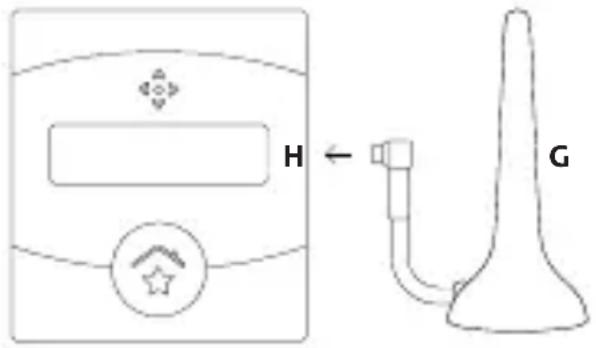

8 Stecken Sie die mitgelieferte Antenne (G) seitlich in die Antennenbuchse (H). Achten Sie für einen möglichst guten Empfang darauf, dass die Antenne, wenn möglich, außerhalb des Zählerschrankes angebracht ist.

Falls Sie die Antenne von der Energy Control Ausleseeinheit trennen wollen, achten Sie darauf, das Kabel senkrecht zur Buchse vorsichtig herauszuziehen.

H ← G

9 Stecken Sie die Empfangseinheit (I) in den USB-Port der Zentrale.

Inbetriebnahme

1 Starten Sie die SmartHome Benutzer-software.
2 Klicken Sie auf die Schaltfläche „SUCHMODUS“. In der Suchleiste wird das Gerätesymbol angezeigt. Falls das Symbol nicht auftaucht, wiederholen Sie bitte Schritt 4 der Montage. Unter Umständen ist dabei keine Neupositionierung erforderlich.

3 Ziehen Sie das Symbol in den gewünschten Raum. Dabei öffnet sich ein Fenster, indem Sie gebeten werden, die 16-stellige Inbetriebnahmenummer einzugeben. Diese befindet sich auf einem separaten roten Zettel (Paketinhalt).

Die Zählerdaten werden alle 15 Minuten ausgelesen. Um eine Ablesung außerhalb des 15 minütigen Intervalls auszulösen, drücken Sie die Taste der Ausleseeinheit bis im Display eine „1“ erscheint.

4 Für eine Auswertung Ihres Energieverbrauches werden Ihre Tarifinformationen benötigt. Um diese einzugeben gehen Sie wie folgt vor:
5 Führen Sie einen Doppelklick auf das Sensor-Symbol aus und wählen Sie den Reiter „Einstellungen“.
6 Fahren Sie mit der Maus zum rechten Fensterrand. Es erscheint ein Doppelpfeil. Nach einem Klick erscheint der Tarifbereich.
7 Geben Sie nun Ihre aktuellen Tarifinformationen ein. Diese (Arbeitspreis und Grundpreis) finden Sie in Ihrer letzten Stromrechnung. Bitte nutzen Sie für die Eingabe die Brutto-Werte.

In der mobilen Steuerung finden Sie im MENÜ unter MEINE APPS ein Icon für die Energy Control. Öffnen Sie die App, um Ihren Verbrauch grafisch auszuwerten.

Batteriewechsel

Gehen Sie bei einem Batteriewechsel, wie in Schritt 1 und 2 der Montage beschrieben vor.

Achten Sie darauf eine neue Batterie des Typs CR2450 zu verwenden.

Zurücksetzen in den Auslieferungszustand

1 Löschen Sie zuerst das Gerät aus der Benutzersoft ware, indem Sie einen Doppelklick auf das Gerätesymbol ausführen. Wählen Sie den Reiter „Verwaltung“ und klicken Sie dort auf die Schaltfläche „Auslöser löschen“. Die Energy Control kann nun zurückgesetzt werden.
2 Drücken Sie bei der Ausleseeinheit den Taster mit dem SmartHome Logo bis im Display eine „2“ erscheint.
3 Das Gerät ist nun zurückgesetzt und kann in der SmartHo me Software über den Suchmodus neu eingebunden werden. Halten Sie dazu die Inbetriebnahmenummer bereit. Falls das Gerätesymbol nach dem Einbinden grau bleibt, drücken Sie bitte erneut die Taste, um den Vorgang abzuschließen.

Allgemeiner Hinweis

Hiermit erklärt die FAST FORWARD AG, dass sich die Ausleseeinheit in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung ist unter www.fastforward.ag/ im Downloadbereich abrufbar.

FAST FORWARD AG Niederlassung München:

Rüdesheimer Straße 11 D-80686 München

Hiermit erklärt die IMST GmbH, dass sich die Empfangseinheit in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtline 1999/5/EG befindet.

Die vollständige Konformitätserklärung finden Sie unter www.wireless-solutions.de/wireless-solutions/de/support/download-dokumente.php im Downloadbereich.

IMST GmbH, Carl-Friedrich-Gauß-Str. 2-4, D-47475 Kamp-Lintfort

Technische Daten Ausleseeinheit

Nennspannung 3,0V - 3,6V,Batterie CR24503V
Nennstrom • Max. 50mA
Funkfrequenz 868,3MHz(Manuelle W-Mbus Betriebsart: S1);konform zu OMS
Max. Sendeleistung	10dBm
Empfängerklasse SRD Class 2
Schutzart IP40
Umgebungs-temperatur	-10°C bis +50°C
Abmessungen (ohne Antenne)	48x55,5x15,5mm(BxHxT)
Gewicht (ohne Batterie)	68g

Technische Änderungen vorbehalten.

Technische Daten Empfangseinheit*

Nennspannung Max. 5V,Stromversorgung mit begrenzter Leistung
Nennstrom • Max. 37mA (RX)• Max. 60mA (TX)
Funkfrequenz 868,3MHz(Manuelle W-Mbus Betriebsart: S1);konform zu OMS
Max. Sende-leistung	10dBm
Empfängerklasse SRD Class 2
Umgebungs-temperatur	+0°C bis +55°C
Abmessungen 59x20x11mm (LxBxH)
Gewicht (ohne Kabel)	8g

Technische Änderungen vorbehalten.

*Die Empfangseinheit ist nur in einem Bündelpaket oder separat in unserem Webshop erhältlich.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie für Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Verbrauchte Batterien gehören nicht in den Hausmüll! Bitte entsorgen Sie diese in der örtlichen Batteriesammelstelle.
