Produkttyp	Netzwerkkamera (IP-Kamera) für Innenüberwachung
Modell	TV-IP100-N
Marke	TRENDnet
Verbindung	10/100 Mbit/s Ethernet (RJ-45)
Auflösung	VGA (640x480) bei bis zu 30 fps (Schätzung)
Videoformat	MJPEG (wahrscheinlich)
Stromversorgung	5V DC, 2,5A (Netzteil im Lieferumfang)
Abmessungen (ca.)	11,0 x 6,0 x 4,0 cm
Gewicht (ca.)	200 g (ohne Kabel)
Montage	Tischständer im Lieferumfang
Systemanforderungen	1 GHz Prozessor, 256 MB RAM (512 MB für Vista), 800x600 Auflösung, Internet Explorer 6.0+
Unterstützte Browser	Internet Explorer (ActiveX/Java)
Sicherheit	Passwortschutz (Admin-ID und Kennwort), Standard: admin/admin
Lieferumfang	Kamera, Netzteil, Tischständer, Kurzanleitung, CD
Reinigung	Mit weichem, trockenem Tuch reinigen. Keine Flüssigkeiten.
Reparatur	Keine vom Benutzer reparierbaren Teile. Fachhändler kontaktieren.
Ersatzteile	Netzteil (5V/2,5A) als Ersatz erhältlich.

Häufig gestellte Fragen - TV-IP100-N TRENDNET

Wie installiere ich die TRENDnet TV-IP100-N Kamera?

Verbinden Sie die Kamera über ein RJ-45 Ethernet-Kabel mit Ihrem Router/Switch. Schließen Sie das mitgelieferte Netzteil (5V, 2,5A) an. Legen Sie die CD mit dem Setup Wizard ein und folgen Sie den Anweisungen. Die Standard-IP-Adresse lautet 192.168.10.30.

Wie greife ich auf das Kamerabild zu?

Nach der Installation öffnen Sie den Internet Explorer (6.0 oder höher) und geben Sie die IP-Adresse der Kamera ein. Klicken Sie auf View Video und wählen Sie ActiveX oder Java. Installieren Sie das ActiveX-Control, wenn dazu aufgefordert.

Was sind die Standard-Anmeldedaten?

Die Standard-Admin-ID ist admin und das Standard-Kennwort ist admin. Es wird empfohlen, diese nach der ersten Anmeldung zu ändern.

Kann ich die Kamera drahtlos verwenden?

Nein, das Modell TV-IP100-N ist ausschließlich für die kabelgebundene Nutzung über Ethernet ausgelegt. Das Schwestermodell TV-IP100W-N unterstützt WLAN.

Wie ändere ich die IP-Adresse der Kamera?

Starten Sie den Setup Wizard von der CD. Wählen Sie Ihre Kamera aus und klicken Sie auf Wizard. Sie können die IP-Adresse unter Set IP Address ändern. Klicken Sie dann auf Reboot, um die Einstellungen zu speichern.

Warum kann ich keine Verbindung zur Kamera herstellen?

Überprüfen Sie, ob die LEDs für Strom und Verbindung leuchten. Stellen Sie sicher, dass die IP-Adresse 192.168.10.30 nicht von einem anderen Gerät verwendet wird. Verwenden Sie ein funktionierendes Ethernet-Kabel und prüfen Sie die Firewall-Einstellungen.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Die Bedienungsanleitung gibt keinen Reset-Knopf an. Möglicherweise müssen Sie die Konfiguration über den Setup Wizard zurücksetzen oder den Reset-Knopf (falls vorhanden) gedrückt halten. Überprüfen Sie die CD-Dokumentation.

Welche Systemanforderungen gelten für die Kamera?

Sie benötigen einen 1 GHz Prozessor, 256 MB RAM (512 MB für Windows Vista) und eine Bildschirmauflösung von mindestens 800x600 sowie Internet Explorer 6.0 oder höher.

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse vorsichtig abzuwischen. Verwenden Sie keine Flüssigkeiten, Reinigungsmittel oder scheuernde Materialien, da diese die Kamera beschädigen könnten.

Wo finde ich Ersatzteile oder Reparaturdienstleistungen?

Ersatzteile wie das Netzteil (5V/2,5A) sind über den Fachhandel oder TRENDnet erhältlich. Die Kamera enthält keine vom Benutzer reparierbaren Teile. Bei Defekt wenden Sie sich an den TRENDnet-Support oder einen autorisierten Reparaturdienst.

BEDIENUNGSANLEITUNG TV-IP100-N TRENDNET

1. Bevor Sie anfangen 1
2. Installation der Hardware 3
3. Konfiguration der Internetkamera 4

Português

1. Bevor Sie anfangen

• Anleitung zur Schnellinstallation

•1 abnehmbare 2dBi-Antenne

(TV-IP100W-N)

•Stromadapter(5V, 2.5A)

• Kameraständer

Systemanforderungen

•10/100 Mbit/s Ethernet

• Drahtloser Router oder drahtloser Access Point (TV-IP100W-N)

•Prozessor: 1GHz oder schneller

- Speicher: 256MB RAM oder mehre/ 512MB RAM oder mehre (Windows Vista)

• VGA-Auflösung: 800 x 600 oder höhe

•Web Brower: Internet Explorer (6.0 oder höher)

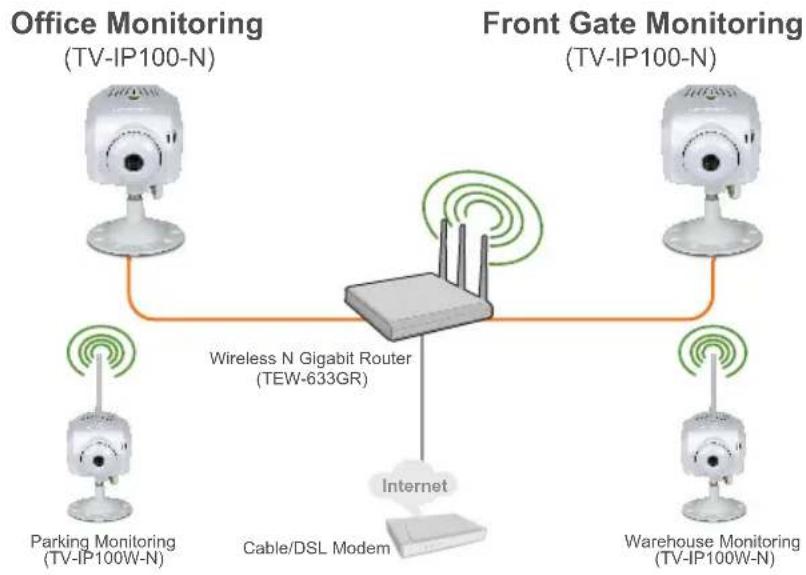

Anwendung

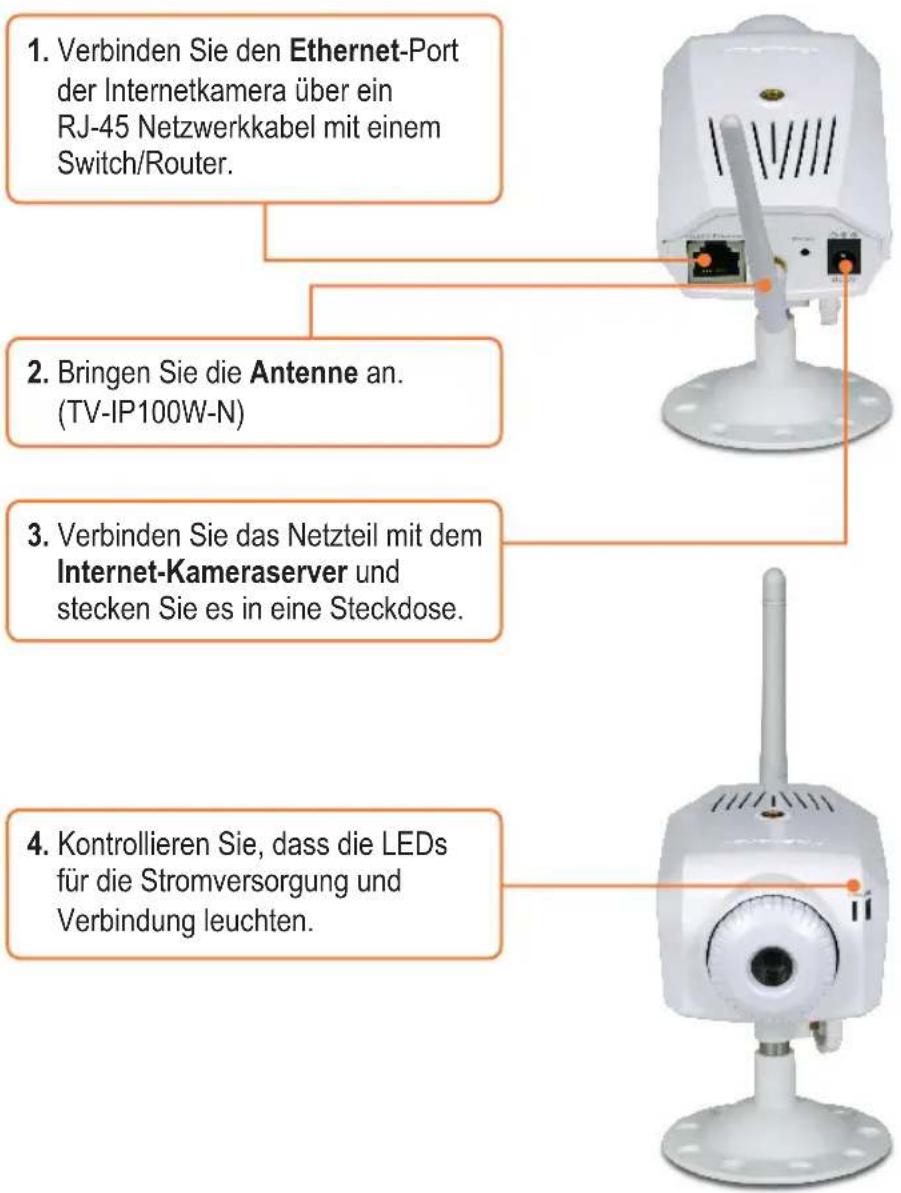

2. Installation der Hardware

3. Konfiguration der Internetkamera

Hinweis: Es ist zu empfehlen, die Internet-Kamera von einem verdrahteten Computer aus zu konfigurieren. Die standardmäßige IP-Adresse der Internet-Kamera lautet 192.168.10.30. Achten Sie also darauf, dass keine anderen Netzwerkgeräte mit dieser IP-Adresse versehen sind.

Für Benutzer von Windows

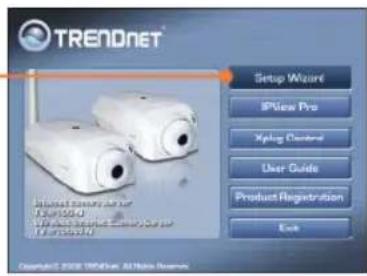

1. Legen Sie die Dienstprogramm-CD in das CD-ROM-Laufwerk Ihres Computers ein und klicken Sie auf Setup Wizard.

1. Folgen Sie den Anweisungen des Installationsassistenten und klicken Sie dann auf Finish (Schließen).

1. Gehen Sie zu Start -> Programs (Programme) -> TRENDnet -> Setup Wizard und klicken Sie auf Setup Wizard.

1. Wählen Sie die Internet-Kamera aus und klicken Sie auf Wizard.

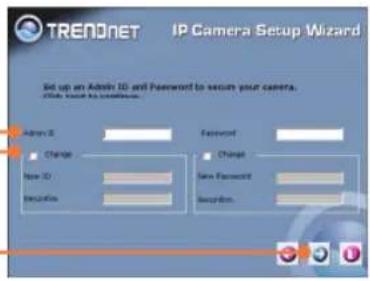

1. Geben Sie die Admin-ID und das Kennwort ein und klicken Sie dann auf OK. Standardeinstellung: Admin-ID: admin Kennwort: admin Wenn Sie die Admin-ID und das Kennwort ändern wollen, klicken Sie auf Change (Ändern), geben die neue ID und das neue Kennwort ein und bestätigen diese nochmals. Klicken Sie dann auf den Rechtspfeil.

1. Klicken Sie auf den Rechtspfeil. Wenn Sie den TV-IP100-N verwenden, fahren Sie bitte mit Schritt 9 fort. Für Benutzer des TV-IP100W-N geht es mit Schritt 7 weiter.

1. Geben Sie den Namen (die SSID) Ihres drahtlosen Netzwerks ein. Wählen Sie den gewünschten Sicherheitsmodus aus, wenn Sie in Ihrem drahtlosen Netzwerk mit Verschlüsselung arbeiten. Markieren Sie Open (Offen), Shared (Freigegeben) oder Both (Beide), wenn Sie in Ihrem drahtlosen Netzwerk WEP verwenden. Klicken Sie dann auf den Rechtspfeil. Fahren Sie mit Schritt 9 fort, wenn hSie keine Verschlüsselung nutzer

1. Wenn in Ihrem drahtlosen Netzwerk WEP aktiviert ist, müssen Sie den Encryption Mode (Verschlüsselungsmodus, z.B. 64 Bit, 128 Bit), das Key Format (Schlüsselformat, z.B. Hex, ASCII) und den Default Key
   (Standardschlüssel, z.B. Key_1, Key_2, Key_3, Key_4) eingeben. Tragen Sie anschließend im Feld Key1, Key2, Key3 oder Key4 den Verschlüsselungsschlüssel ein. Klicken Sie dann auf den Rechtspfeil.
   Geben Sie den Verschlüsselungsschlüssel in das Feld Pre-Shared Key
   (vorinstallierter Schlüssel) ein, wenn Sie in Ihrem drahtlosen Netzwerk WPA verwenden, und klicken Sie anschließend auf den Rechtspfeil.
   Hinweis: Falls Sie Ihren Verschlüsselungsschlüssel nicht kennen, wenden Sie sich bitte an Ihren Netzwerkadministrator.

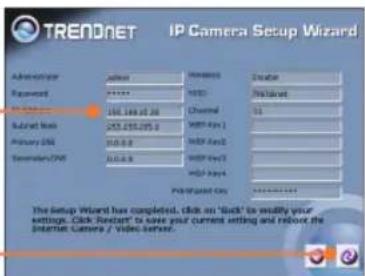

1. Notieren Sie sich die IP-Adresse. Klicken Sie dann auf die Schaltfläche Reboot (Neu starten), um die Einstellungen zu speichern.

1. Lösen Sie das RJ-45-Kabel und das Stromkabel. Stecken Sie das Stromkabel dann wieder in den Anschluss (TV-IP100W-N).

Hinweis: Die TV-IP100W-N funktioniert nur dann drahtlos, wenn Sie das Ethernet-Kabel von der Kamera trennen.

1. Kontrollieren Sie, dass die LEDs für die Stromversorgung und Verbindung leuchten.

2. Klicken Sie im Installationsassistenten auf Link (Verknüpfen).

3. Klicken Sie auf View Video | Active X or View Video | Java.

1. Wenn Sie View Video | ActiveX (Video anzeigen | ActiveX) markiert haben, klicken Sie auf die rechte Maustaste und wählen Active X Control (ActiveX-Steuerung) aus.

1. Klicken Sie aufInstall.

Ihre Installation ist beendet!

Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP100-N/TV-IP100W-N finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von Trendnet unter www.trendnet.com.
