Produkttyp	Netzwerk-IP-Kamera mit WLAN
Marke	TRENDnet
Modell	TV-IP212W
Stromversorgung	5V DC, 2.5A Netzteil
Netzwerkschnittstelle	10/100 Mbit/s Ethernet, integriertes WLAN (802.11b/g)
Antenne	Abnehmbare 2dBi Antenne
Systemanforderungen	1 GHz Prozessor, 256 MB RAM (512 MB für Windows Vista), VGA-Auflösung 800x600, Internet Explorer 6.0+, Windows 2000/XP/Vista
Standard-IP-Adresse	192.168.10.30
Standard-Benutzername	admin
Standard-Passwort	admin
Video-Komprimierung	MJPEG
Audio-Unterstützung	Externer Lautsprecher (optional)
USB-Unterstützung	USB-Laufwerk (optional)
Lieferumfang	Kamera, Kurzanleitung, CD, Kameraständer, RJ-45 Kabel, Netzteil, 2dBi Antenne
Drahtlose Sicherheit	WEP/WPA Verschlüsselung
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen

Häufig gestellte Fragen - TV-IP212W TRENDNET

Wie installiere ich die TV-IP212W Kamera?

Wie stelle ich die WLAN-Verbindung her?

Wie lautet die Standard-IP-Adresse der Kamera?

Was tun, wenn ich das Passwort vergessen habe?

Kann ich von außerhalb auf die Kamera zugreifen?

Warum leuchtet die Power-LED nicht?

Wie aktualisiere ich die Firmware?

Kann ich die Kamera mit einem Mobiltelefon nutzen?

Welche Browser werden unterstützt?

Wie reinige ich die Kamera?

BEDIENUNGSANLEITUNG TV-IP212W TRENDNET

1. Bevor Sie anfangen 1
2. Installation der Hardware 3
3. Konfiguration der Internetkamera 4

Troubleshooting 7

1. Bevor Sie anfangen

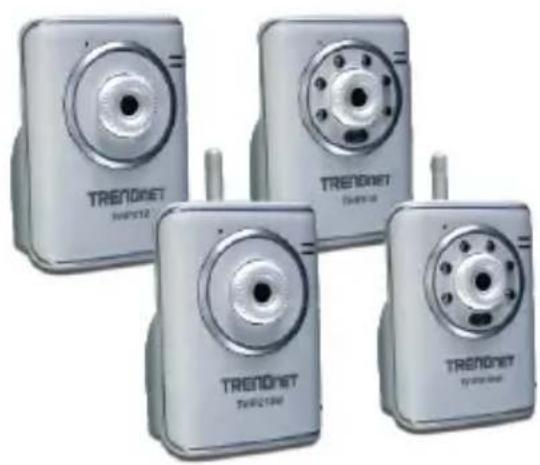

• TV-IP212/TV-IP212W/TV-IP312/TV-IP312W
• Anleitung zur Schnellinstallation
- Programm-CD
- Kameraständer
- RJ-45-Kabel
• Stromadapte(5V, 2.5A)
• 1 abnehmbare 2dBi-Antenne (TV-IP212W/TV-IP312W)

Systemanforderungen

• 10/100 Mbit/s Ethernet
• Prozessor: 1GHz oder schneller
- Speicher: 256MB RAM oder mehre/ 512MB RAM oder mehre (Windows Vista)
• VGA-Auflösung: 800 x 600 oder höhe
• Web Brower: Internet Exploreer (6.0 oder höher)
- Windows Vista/XP/2000

Anwendung

2. Installation der Hardware

1. Bringen Sie die Antenne an. (TV-IP212W/ TV-IP312W)
2. Verbinden Sie den Ethernet-Port der Internetkamera über ein RJ-45 Netzwerkkabel mit einem Switch/Router.
3. Verbinden Sie den externen Lautsprecher mit dem Internet-Kameraserver (optional).
4. Verbinden Sie das Netzteil mit dem Internet-Kameraserver und stecken Sie es in eine Steckdose.
5. Verbinden Sie das USB-Laufwerk mit dem Internet-Kameraserver (optional).
6. Kontrollieren Sie, dass die LEDs für die Stromversorgung und Verbindung leuchten. (im Bild: TV-IP312W).

3. Konfiguration der Internetkamera

Hinweis: Es ist zu empfehlen, die Internet-Kamera von einem verdrahteten Computer aus zu konfigurieren. Bevor Sie die Internet-Kamera konfigurieren können, müssen Sie dem Netzwerkadapter Ihres Computers eine statische IP-Adresse im Subnetz 192.168.10.x zuweisen. Die standardmäßige IP-Adresse der Internet-Kamera lautet 192.168.10.30. Achten Sie also darauf, dass keine anderen Netzwerkgeräte mit dieser IP-Adresse versehen sind. (Im Abschnitt Problembehandlung finden Sie weitere Angaben zur Konfiguration der TCP/IP-Einstellungen Ihres PCs.)

1. Öffnen Sie Ihren Webbrowser, geben Sie in die Adressleiste http://192.168.10.30 ein und drücken Sie auf die Eingabetaste (Enter).

1. Geben Sie User name (Benutzername) und Password (Kennwort) ein und klicken Sie auf OK. User name: admin Password: admin

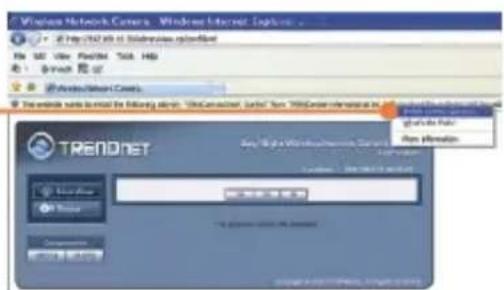

1. Klicken Sie auf die rechte Maustaste und wählen Sie Active X Control aus.

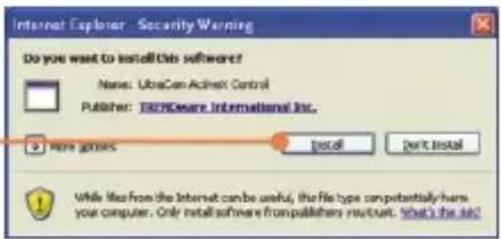

1. Klicken Sie auf Install (Installieren).

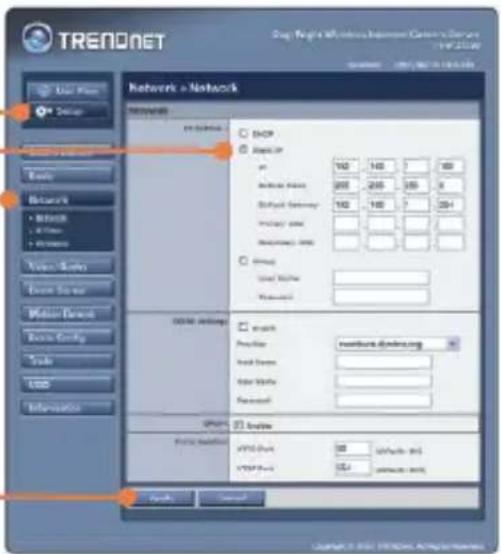

1. Klicken Sie auf Setup (Einrichten) und dann auf Network (Netzwerk). Konfigurieren Sie die Netzwerkeinstellungen so, dass die Subnetze übereinstimmen. Klicken Sie dann auf Apply (Übernehmen).

1. Klicken Sie auf Network (Netzwerk) und dann auf Wireless (Drahtlos). Konfigurieren Sie die Einstellungen der drahtlosen Verbindung entsprechend Ihren Netzwerkeinstellungen und klicken Sie dann auf Apply (Übernehmen) (Geben Sie den WEP/WPA- Schlüssel ein, wenn Ihr drahtloses Netzwerk verschlüsselt ist. Weitere Informationen erhalten Sie von Ihrem Netzwerkadministrator). (nur TV-IP212W/TV-IP312W)

1. Trennen Sie das RJ-45-Kabel ab (TV-IP212W/TV-IP312W).
2. Kontrollieren Sie, dass die LEDs für die Stromversorgung und Verbindung leuchten.

Hinweis: Die TV-IP212W/TV-IP312W funktioniert nur dann drahtlos, wenn Sie das Ethernet-Kabel von der Kamera trennen.

1. Klicken Sie auf Live View (Live-Ansicht). Wenn Sie den Firefox-oder Safari-Browser verwenden, klicken Sie dann auf MJPEG-Komprimierung.

Ihre Installation ist beendet!

Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP212/TV-IP212W/TV-IP312/TV-IP312W finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von Trendnet unter www.trendnet.com.

Registrieren Sie Ihr Produkt

Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch

nehmen können: www.trendnet.com/register

Vielen Dank für den Kauf eines TRENDnet-Produkts
