TV-IP312 - Sicherheitskamera TRENDNET - Kostenlose Bedienungsanleitung

Produkttyp	Sicherheitskamera
Marke	TRENDnet
Modell	TV-IP312
Netzwerkschnittstelle	10/100 Mbit/s Ethernet (RJ-45)
Stromversorgung	5V Gleichstrom, 2.5A
Systemanforderungen	1 GHz Prozessor, 256 MB RAM, Internet Explorer 6.0 oder höher, Windows Vista/XP/2000
Standard-IP-Adresse	192.168.10.30
Standard-Benutzername	admin
Standard-Passwort	admin
Abmessungen (ca.)	100 x 60 x 30 mm
Gewicht (ca.)	200 g
Videoauflösung	VGA (640x480) über MJPEG
Befestigung	Ständer im Lieferumfang
Lieferumfang	Kamera, Schnellinstallationsanleitung, CD, Ständer, RJ-45-Kabel, Netzteil
LED-Anzeigen	Strom, Verbindung
Drahtlos	Nicht unterstützt (nur kabelgebunden)
Montage	Innenbereich
Gehäusematerial	Kunststoff
Reinigung	Gehäuse mit trockenem, fusselfreiem Tuch reinigen
Sicherheit	Standardpasswort nach Ersteinrichtung ändern
Ersatzteile	Netzteil optional erhältlich
Reparatur	Nicht benutzerreparierbar, Kundendienst kontaktieren

Häufig gestellte Fragen - TV-IP312 TRENDNET

Wie verbinde ich die Kamera mit dem Netzwerk?

Verbinden Sie die Kamera über ein RJ-45-Kabel mit einem Switch/Router und schließen Sie das Netzteil an. Die Standard-IP-Adresse lautet 192.168.10.30.

Wie lauten Standard-Benutzername und Passwort?

Benutzername: admin, Passwort: admin. Ändern Sie diese aus Sicherheitsgründen nach der Ersteinrichtung.

Kann ich die Kamera drahtlos nutzen?

Nein, das Modell TV-IP312 ist nur für kabelgebundenen Betrieb ausgelegt (Ethernet). Das drahtlose Modell ist TV-IP312W.

Welche Browser werden unterstützt?

Empfohlen wird Internet Explorer 6.0 oder höher. Für Firefox oder Safari nutzen Sie die MJPEG-Komprimierung.

Wie kann ich die IP-Adresse der Kamera ändern?

Rufen Sie im Browser die Standard-IP auf, melden Sie sich an, gehen Sie zu Setup > Network und passen Sie die IP-Adresse an. Klicken Sie auf Übernehmen.

Was muss ich tun, wenn das Live-Bild nicht angezeigt wird?

Stellen Sie sicher, dass der PC eine statische IP im Subnetz 192.168.10.x hat und dass ActiveX-Steuerelemente installiert sind. Bei Firefox/Safari wählen Sie MJPEG.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste (falls vorhanden) für ca. 10 Sekunden gedrückt. Die Kamera startet neu mit Standard-IP und Passwort.

Kann ich die Kamera über das Internet fernsteuern?

Ja, konfigurieren Sie über Setup > Network eine öffentliche IP oder DDNS, und leiten Sie Ports im Router weiter.

Welche Systemanforderungen gibt es?

Mindestens 1 GHz Prozessor, 256 MB RAM und Windows Vista/XP/2000. Auflösung 800x600 oder höher.

Wie reinige ich die Kamera?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Reinigung des Gehäuses. Vermeiden Sie aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG TV-IP312 TRENDNET

1. Bevor Sie anfangen 1
2. Installation der Hardware 3
3. Konfiguration der Internetkamera 4

Troubleshooting 7

1. Bevor Sie anfangen

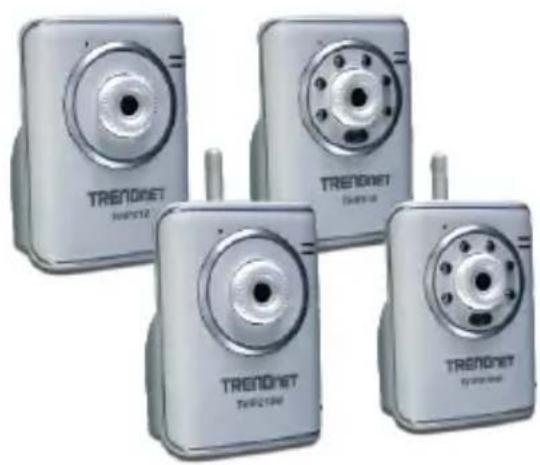

• TV-IP212/TV-IP212W/TV-IP312/TV-IP312W
• Anleitung zur Schnellinstallation
- Programm-CD
- Kameraständer
- RJ-45-Kabel
• Stromadapte(5V, 2.5A)
• 1 abnehmbare 2dBi-Antenne (TV-IP212W/TV-IP312W)

Systemanforderungen

• 10/100 Mbit/s Ethernet
• Prozessor: 1GHz oder schneller
- Speicher: 256MB RAM oder mehre/ 512MB RAM oder mehre (Windows Vista)
• VGA-Auflösung: 800 x 600 oder höhe
• Web Brower: Internet Exploreer (6.0 oder höher)
- Windows Vista/XP/2000

Anwendung

2. Installation der Hardware

1. Bringen Sie die Antenne an. (TV-IP212W/ TV-IP312W)
2. Verbinden Sie den Ethernet-Port der Internetkamera über ein RJ-45 Netzwerkkabel mit einem Switch/Router.
3. Verbinden Sie den externen Lautsprecher mit dem Internet-Kameraserver (optional).
4. Verbinden Sie das Netzteil mit dem Internet-Kameraserver und stecken Sie es in eine Steckdose.
5. Verbinden Sie das USB-Laufwerk mit dem Internet-Kameraserver (optional).
6. Kontrollieren Sie, dass die LEDs für die Stromversorgung und Verbindung leuchten. (im Bild: TV-IP312W).

3. Konfiguration der Internetkamera

Hinweis: Es ist zu empfehlen, die Internet-Kamera von einem verdrahteten Computer aus zu konfigurieren. Bevor Sie die Internet-Kamera konfigurieren können, müssen Sie dem Netzwerkadapter Ihres Computers eine statische IP-Adresse im Subnetz 192.168.10.x zuweisen. Die standardmäßige IP-Adresse der Internet-Kamera lautet 192.168.10.30. Achten Sie also darauf, dass keine anderen Netzwerkgeräte mit dieser IP-Adresse versehen sind. (Im Abschnitt Problembehandlung finden Sie weitere Angaben zur Konfiguration der TCP/IP-Einstellungen Ihres PCs.)

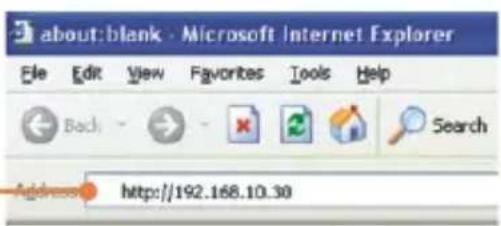

1. Öffnen Sie Ihren Webbrowser, geben Sie in die Adressleiste http://192.168.10.30 ein und drücken Sie auf die Eingabetaste (Enter).

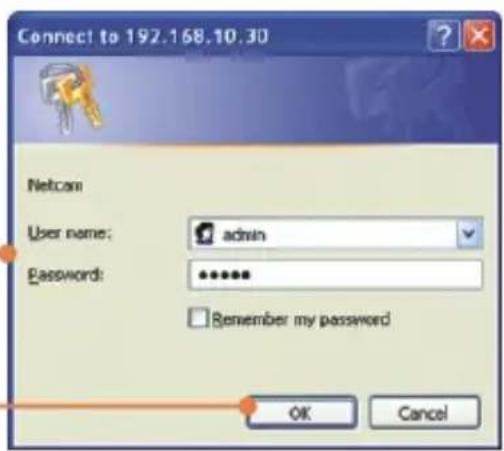

1. Geben Sie User name (Benutzername) und Password (Kennwort) ein und klicken Sie auf OK. User name: admin Password: admin

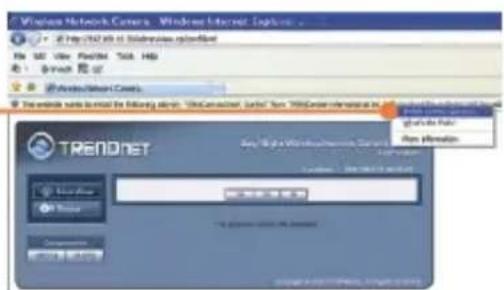

1. Klicken Sie auf die rechte Maustaste und wählen Sie Active X Control aus.

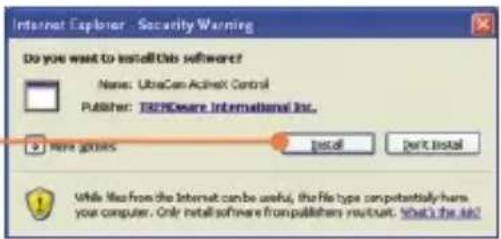

1. Klicken Sie auf Install (Installieren).

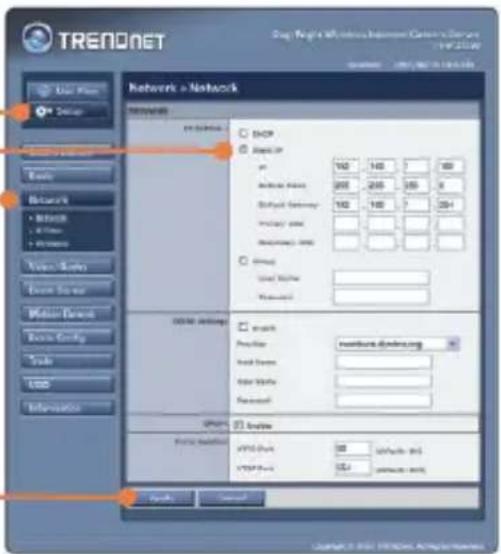

1. Klicken Sie auf Setup (Einrichten) und dann auf Network (Netzwerk). Konfigurieren Sie die Netzwerkeinstellungen so, dass die Subnetze übereinstimmen. Klicken Sie dann auf Apply (Übernehmen).

1. Klicken Sie auf Network (Netzwerk) und dann auf Wireless (Drahtlos). Konfigurieren Sie die Einstellungen der drahtlosen Verbindung entsprechend Ihren Netzwerkeinstellungen und klicken Sie dann auf Apply (Übernehmen) (Geben Sie den WEP/WPA- Schlüssel ein, wenn Ihr drahtloses Netzwerk verschlüsselt ist. Weitere Informationen erhalten Sie von Ihrem Netzwerkadministrator). (nur TV-IP212W/TV-IP312W)

1. Trennen Sie das RJ-45-Kabel ab (TV-IP212W/TV-IP312W).
2. Kontrollieren Sie, dass die LEDs für die Stromversorgung und Verbindung leuchten.

Hinweis: Die TV-IP212W/TV-IP312W funktioniert nur dann drahtlos, wenn Sie das Ethernet-Kabel von der Kamera trennen.

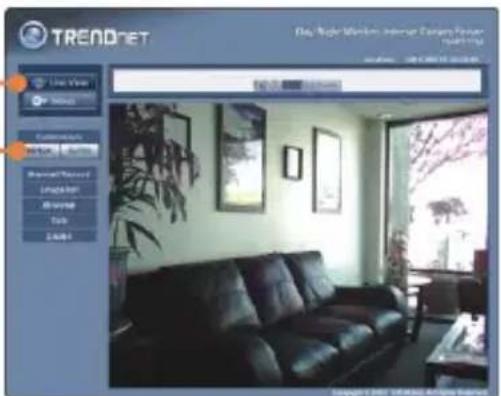

1. Klicken Sie auf Live View (Live-Ansicht). Wenn Sie den Firefox-oder Safari-Browser verwenden, klicken Sie dann auf MJPEG-Komprimierung.

Ihre Installation ist beendet!

Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP212/TV-IP212W/TV-IP312/TV-IP312W finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von Trendnet unter www.trendnet.com.

Registrieren Sie Ihr Produkt

Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch

nehmen können: www.trendnet.com/register

Vielen Dank für den Kauf eines TRENDnet-Produkts

Troubleshooting
