BEDIENUNGSANLEITUNG TV-VS1P TRENDNET

Anleitung zur Schnellinstallation

Table of Contents

Deutsch 1

1. Bevor Sie anfangen 1
2. Installation der Hardware 2
3. KtonfigurationV0SerP 3
4. RoE-Installation (Stromversorgung über Ethernet)

Troubleshooting 8

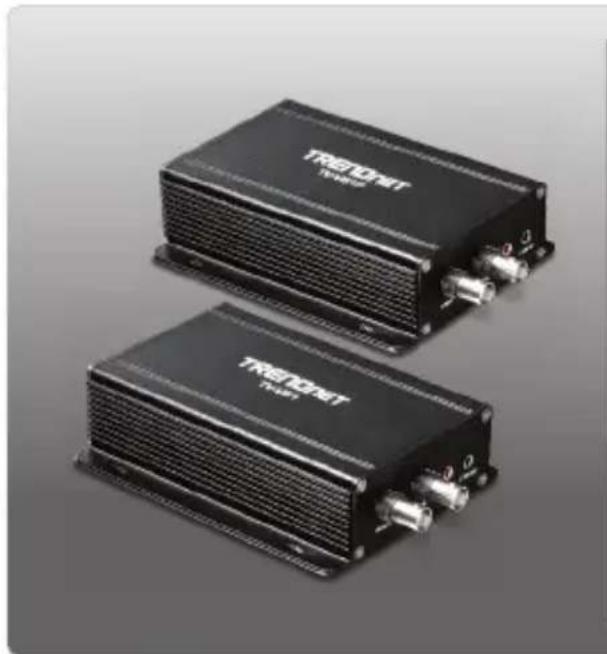

• TV-VS1/TV-VS1P
• Mehrsprachige Installationsanleitung
  • CD-ROM (Dienstprogramm & Bedienungsanleitung)
  • Netzwerkkabel (1.5m / 5ft)
  • Allgemeiner Anschluss
  • Y Audio Kabel (3,5 mm Stecker)
• Netzteil (12V DC, 1.5A)
• Montagesatz

Systemanforderungen

• Computer mit korrekt installiertem verdrahtetem Netzwerkadapter
  • CD-ROM-Laufwerk
  • VGA-Auflösung: 800 x 600 oder höhe
  • Webbrowser: Internet Explorer (6.0 oder höher)
  • Analogkamera mit BNC-Anschluss
  • 75 Ohm Koaxial-Videokabel mit BNC-Anschlüssen
• Internet-Router (optional)
• Ein verfügbarer DHCP-Server (in Routern ist normalerweise ein DHCP-Server integriert)
• PoE-Switch (z.B. TPE-80WS) oder PoE-Injector (z.B. TPE-111GI) (optional für TV-VS1P)
  • Monitor mit BNC-Anschluss (Optional)

Hinweis:

Der TV-VS1P unterstützt nur PoE-Geräte (Stromversorgung über Ethernet), die dem Standard IEEE 802.3af entsprechen.

Anforderungen der Software

Unterstützte Betriebssysteme	Prozessor	Speicher
Windows 7 (32/64-bit)	1.3GHz oder schneller 1	GB RAM oder mehr
Windows Vista (32/64-bit)	1.3GHz oder schneller	512MB RAM oder mehr
Windows XP (32/64-bit) / 2000	1.3GHz oder schneller	256MB RAM oder mehr

2. Installation der Hardware

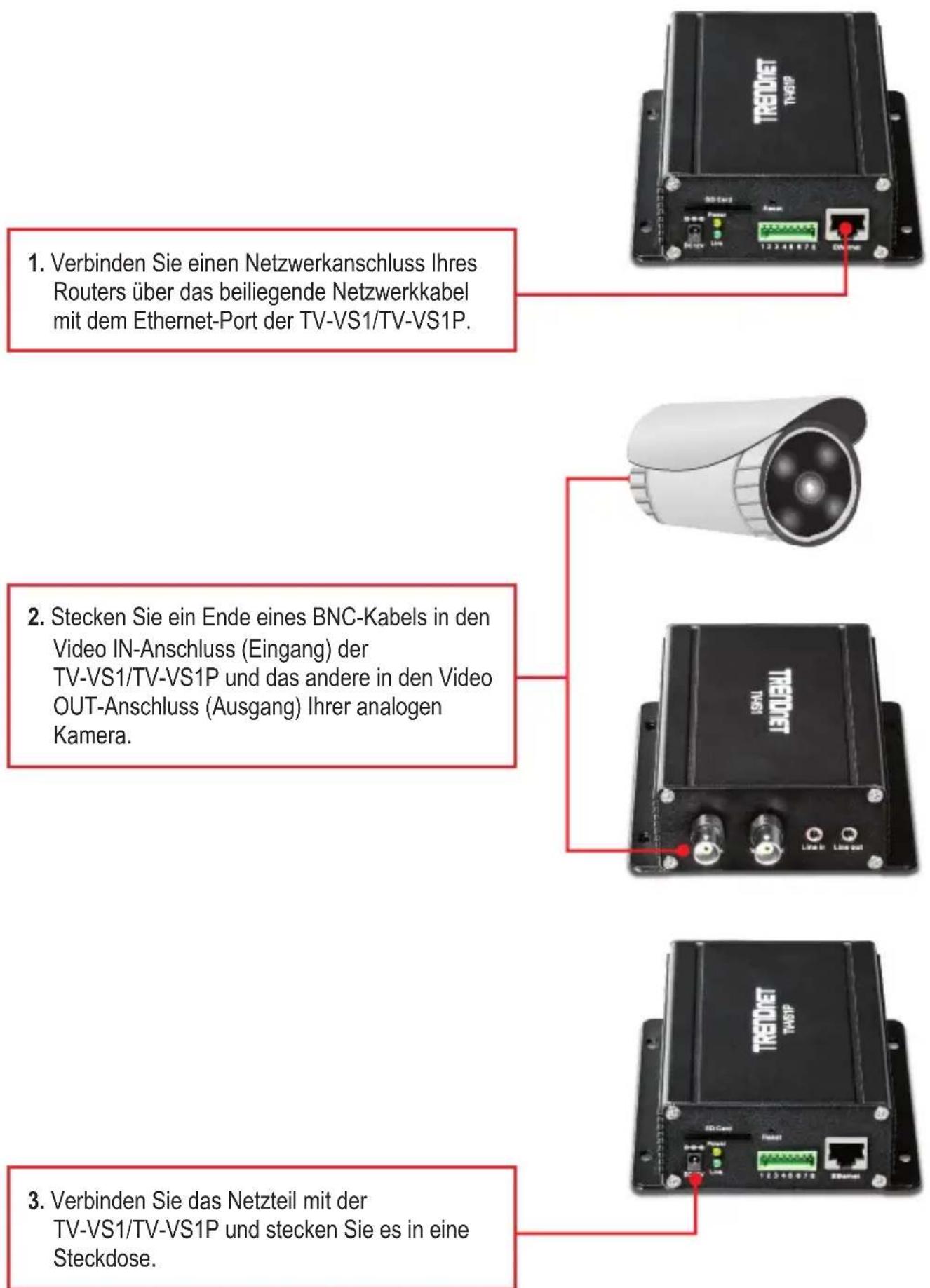

1. Verbinden Sie einen Netzwerkanschluss Ihres Routers über das beiliegende Netzwerkkabel mit dem Ethernet-Port der TV-VS1/TV-VS1P. 2. Stecken Sie ein Ende eines BNC-Kabels in den Video IN-Anschluss (Eingang) der TV-VS1/TV-VS1P und das andere in den Video OUT-Anschluss (Ausgang) Ihrer analogen Kamera. 3. Verbinden Sie das Netzteil mit der TV-VS1/TV-VS1P und stecken Sie es in eine Steckdose.

3. Konfiguration der TV-VS1/TV-VS1P

1. Legen Sie die Dienstprogramm-CD in das CD-ROM-Laufwerk Ihres Computers ein.

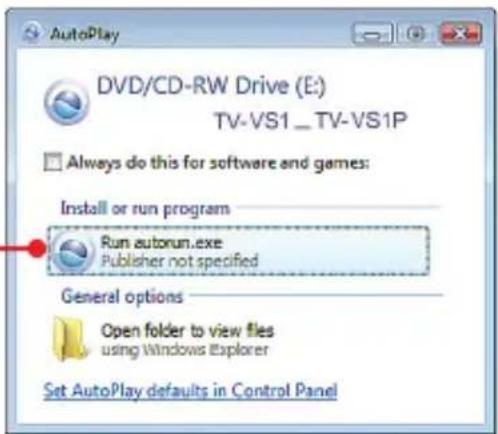

2. Klicken Sie auf Run autorun.exe (autorun.exe ausführen) (nur Windows 7/Vista).

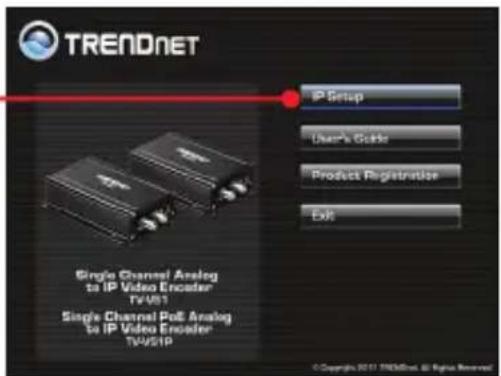

3. Klicken Sie auf IP Setup.
4. Folgen Sie den Anweisungen des Installationsassistenten.
5. Sobald die Installation abgeschlossen ist, klicken Sie auf Schließen.
6. Klicken Sie auf das Start (Winodws XP)/Windows (Windows 7/Vista) Symbol.
7. Klicken Sie auf Programme → TRENDnet → IP-Setup und dort erneut auf IP-Setup.

AutoPlay DVD/CD-RW Drive (E:) TV-VS1 _ TV-VS1P Always do this for software and games: Install or run program Run auton.exe Publisher not specified General options Open folder to view files using Windows Explorer Set AutoPlay defaults in Control Panel

Hinweis: Standardmäßig sind die IP-Einstellungen der TV-VS1/TV-VS1P als DHCP konfiguriert. Wenn Sie der TV-VS1/TV-VS1P eine statische IP-Adresse zuweisen möchten, finden Sie eine entsprechende Anleitung in der Bedienungsanleitung auf der CD.

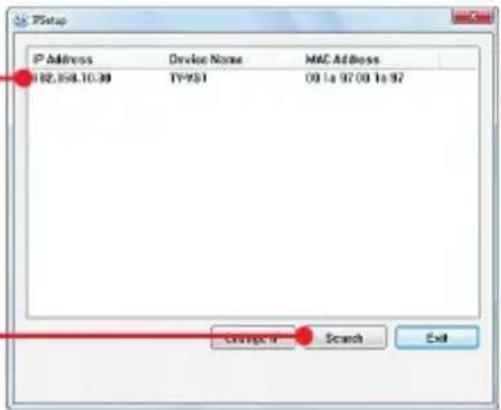

1. Doppelklicken Sie auf die Video Encoder, um die Browserkonfiguration aufzurufen. Überprüfen Sie, dass die aufgeführte MAC-Adresse der MAC-Adresse Ihrer Video Encoder entspricht. Die MAC-Adresse ist auf der Unterseite der TV-VS1/TV-VS1Paufgedruckt. Klicken Sie auf Search (Suchen), wenn keine Video Encoders erkannt werden.

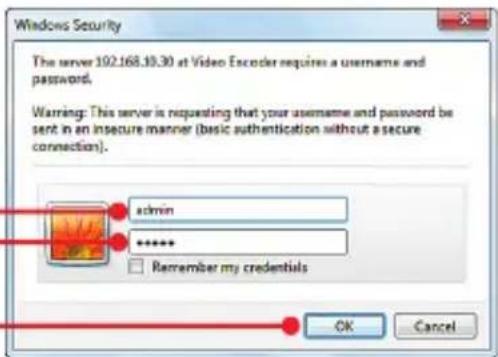

1. Geben Sie User name (Benutzername) und Password (Kennwort) ein und klicken Sie auf OK. Standardeinstellung: Benutzername: admin Kennwort: admin

Wenn Sie die MJPEG-Videokomprimierung nutzen möchten, gehen Sie bitte zu www.java.com. Laden Sie dort das Java-Plugin herunter und installieren Sie es.

1. Klicken Sie auf Install (Installieren) (Internet Explorer 9).
2. Klicken Sie mit der rechten Maustaste auf den gelben Balken und klicken Sie dort auf "Install This Add-on for All Users on This Computer (Internet Explorer 8)" (Dieses Add-On für alle Benutzer des Computers installieren) bzw. auf "Install ActiveX Control (Internet Explorer 6/7)" (ActiveX-Steuerelement installieren).

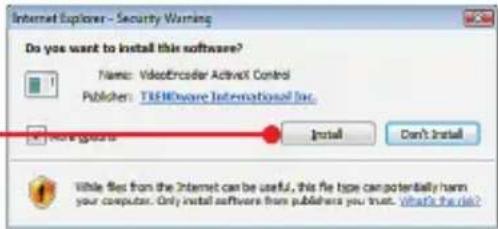

1. Klicken Sie auf Install (Installieren).

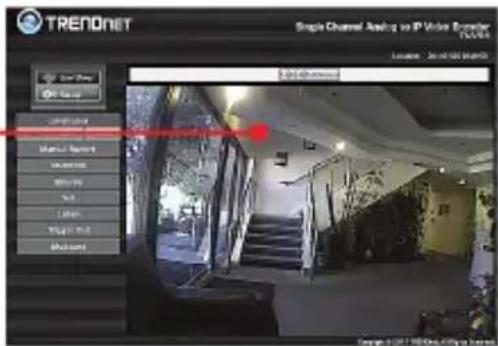

1. Jetzt werden die Live-Videobilder angezeigt.

Die Konfiguration ist jetzt abgeschlossen.

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TV-VS1/TV-VS1P finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von TRENDnet unter http://www.trendnet.com.

Registrieren Sie Ihr Produkt

Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch nehmen können: www.trendnet.com/register Vielen Dank für den Kauf eines TRENDnet-Produkts.

4. PoE-Installation (Stromversorgung über Ethernet)

Hinweis: Dieser Abschnitt gilt nur für die TV-VS1P.

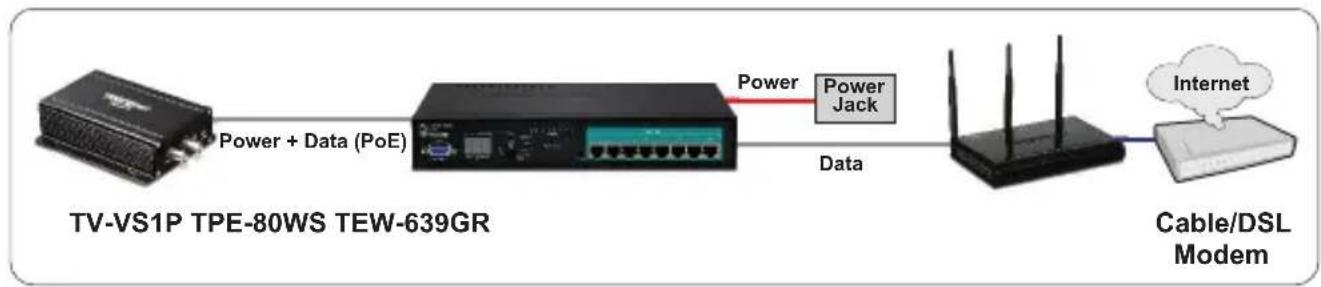

Nutzung des mit einem PoE-SwitchTV-VS1P


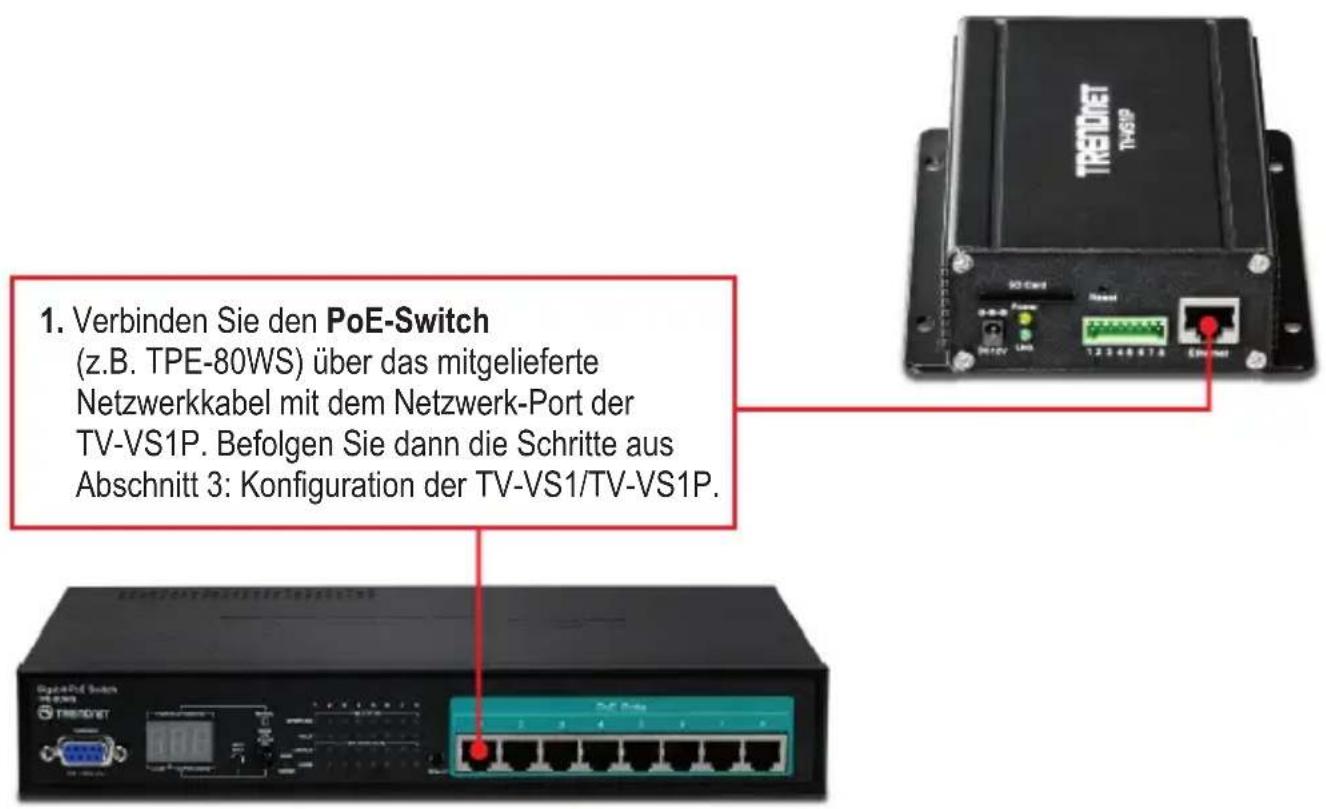

1. Verbinden Sie den PoE-Switch (z.B. TPE-80WS) über das mitgelieferte Netzwerkkabel mit dem Netzwerk-Port der TV-VS1P. Befolgen Sie dann die Schritte aus Abschnitt 3: Konfiguration der TV-VS1/TV-VS1P.

Nutzung des mit einem PoE-InjectorTV-VS1P

Power + Data (PoE)

Power

Power Jack
Data

Cable/DSL Modem
TV-VS1P TPE-111GI TEW-639GR

1. Stecken Sie das Stromkabel in den Injector und anschließend in eine Steckdose.

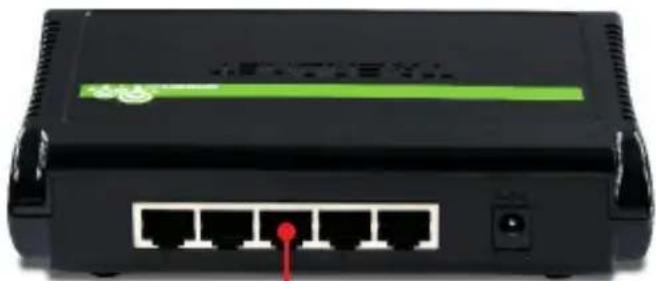

1. Verbinden Sie den Data In-Port des TPE-111GI über ein Netzwerkkabel mit einem Umschalter oder Router.

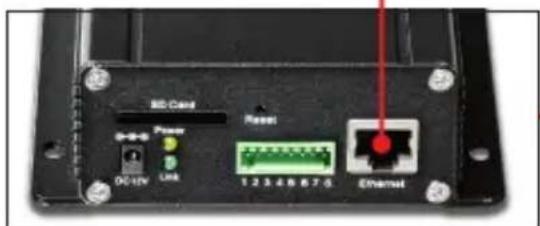

2. Verbinden Sie den PoE Out-Port des TPE-111GI über ein Netzwerkkabel mit der TV-VS1P.

DC Case Reset DC+10V Link 1 2 3 4 5 6 7 8 Ethernet

1. Befolgen Sie dann die Schritte aus Abschnitt 3: Konfiguration der TV-VS1/TV-VS1P.

TRENTET

Allgemeine Informationen zu GPL/LGPL

Dieses Produkt enthält die freie Software "netfilter/iptables" (© 2000-2004 netfilter project http://www.netfilter.org) und die freie Software „Linux „mtd“ (Memory Technology Devices) Implementation (© 2000 David Woodhouse), erstmals integriert in Linux Version 2.4.0-test 3 v. 10.07.2000 (http://www.kernel.org/pub/linux/kernel/v2.4/old-test-kernels/linux-2.4.0-test3.tar.bz2), sowie weitere freie Software. Sie haben durch den Erwerb dieses Produktes keinerlei Gewährleistungsansprüche gegen die Berechtigten an der oben genannten Software erworben; weil diese die Software kostenfrei lizenzieren gewähren sie keine Haftung gemäß unten abgedruckten Lizenzbedingungen. Die Software darf von jedermann im Quell-und Objektcode unter Beachtung der Lizenzbedingungen der GNU General Public License Version 2, und GNU Lesser General Public License (LGPL) vervielfältigt, verbreitet und verarbeitet werden. Die Lizenz ist unten im englischsprachigen Originalwortlaut wiedergegeben. Eine nichtoffizielle Übersetzung in die deutsche Sprache finden Sie im Internet unter (http://www.gnu.de/documents/gpl-2.0.de.html). Eine allgemeine öffentliche GNU Lizenz befindet sich auch auf der mitgelieferten CD-ROM.

Sie können Quell- und Objektcode der Software für mindestens drei Jahre auf unserer Homepage www.trendnet.com im Downloadbereich (http://trendnet.com/langen/downloads/list_gpl.asp) downloadend. Sofern Sie nicht über die Möglichkeit des Downloads verfügen können Sie bei TRENDnet.

20675 Manhattan Place, Torrance, CA 90501 -U.S.A -, Tel.: [phone], Fax: [phone] die Software anfordern.
