Produkttyp	Kabel-/DSL-Router mit Firewall
Modell	TWG-BRF114
Marke	TRENDnet
Anschlüsse	1 WAN-Port (RJ-45), 4 LAN-Ports (RJ-45)
Stromversorgung	12V Gleichstrom, 800mA
Unterstützte Protokolle	TCP/IP, DHCP, NAT, VPN-Passthrough
Firewall	SPI (Stateful Packet Inspection)
Konfiguration	Webbrowser-basiert (HTTP), Setup-Assistent
Standard-IP-Adresse	192.168.0.1
Abmessungen	Ca. 22,5 x 15,5 x 4,5 cm (geschätzt)
Gewicht	Ca. 400 g (geschätzt)
Zertifizierungen	CE, FCC (typisch)
Lieferumfang	Router, Netzteil, RJ-45-Kabel, CD mit Bedienungsanleitung
Garantie	3 Jahre (TRENDnet üblich)
Systemvoraussetzungen	Internet Explorer 5.0+ oder Netscape 4.7+, Breitbandmodem
LEDs	Power, LAN, WAN

Häufig gestellte Fragen - TWG-BRF114 TRENDNET

Wie konfiguriere ich den TRENDnet TWG-BRF114 Router?

Öffnen Sie einen Webbrowser, geben Sie http://192.168.0.1 in die Adressleiste ein und folgen Sie dem Setup-Assistenten. Wählen Sie Ihre Internetverbindungsart und geben Sie die Daten Ihres ISP ein.

Wie setze ich den Router auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Rückseite für etwa 10 Sekunden gedrückt, während der Router eingeschaltet ist. Die LEDs blinken und der Router startet neu.

Welche IP-Adresse hat der Router standardmäßig?

Die Standard-IP-Adresse ist 192.168.0.1. Der Router ist werkseitig als DHCP-Server konfiguriert.

Wie kann ich die Firmware des Routers aktualisieren?

Laden Sie die neueste Firmware von der TRENDnet-Website herunter. Gehen Sie im Webinterface zu Admin > Firmware Upgrade und wählen Sie die Datei aus.

Was bedeutet die LED 'WAN'?

Die WAN-LED leuchtet, wenn eine aktive Verbindung zum Modem besteht. Wenn sie nicht leuchtet, überprüfen Sie das Kabel und das Modem.

Der Router lässt sich nicht über 192.168.0.1 erreichen. Was tun?

Stellen Sie sicher, dass Ihr Computer eine IP-Adresse aus dem Bereich 192.168.0.x erhält (DHCP). Führen Sie ggf. einen Reset durch oder überprüfen Sie die Netzwerkkabel.

Kann ich den Router als Switch verwenden?

Ja, deaktivieren Sie den DHCP-Server und verbinden Sie einen LAN-Port mit einem anderen Router. Der TWG-BRF114 fungiert dann als 4-Port-Switch.

Wie richte ich Portweiterleitung ein?

Gehen Sie zu Advanced > Virtual Server und legen Sie die gewünschten Ports und die interne IP-Adresse fest. Speichern Sie die Einstellungen.

Ist der Router mit VPN kompatibel?

Ja, der Router unterstützt VPN-Passthrough für PPTP, L2TP und IPSec-Verbindungen.

Welche Sicherheitsfunktionen bietet der Router?

Der Router verfügt über eine SPI-Firewall, die eingehende Verbindungen filtert, sowie über Zugriffskontrolllisten (ACL) und URL-Filter.

BEDIENUNGSANLEITUNG TWG-BRF114 TRENDNET

1. Bevor Sie anfangen 1
2. Installation der Hardware 2
3. Konfiguration des Routers 3

Troubleshooting 5

1. Bevor Sie anfangen

• TWG-BRF114
• Kurzanleitung zur Installation
  • CD mit Bedienungsanleitung
  • 1 RJ-45-Ethernetkabel
  • Netzteil (12V, 800mA)

Voraussetzungen für die Installation

• Computer mit korrekt installiertem verdrahtetem Netzwerkadapter
  • Webbrowser: Internet Explorer (5.0 oder höher) oder Netscape Naviga (4.7 oder höher)
  • Breitband-Internet
  • Installiertes Kabel- oder DSL-Modem

Anwendung

2. Installation der Hardware

Hinweis: Notieren Sie sich zuerst alle erforderlichen Angaben über Ihre Internetverbindung. Wenden Sie sich bei Bedarf an Ihren Internet Service Provider (ISP).

1. Prüfen Sie, dass eine Internetverbindung besteht, sobald Sie Ihren Computer direkt mit dem Kabel- oder DSL-Modem verbinden.

1. Verbinden Sie ein Ende eines RJ-45-Kabels mit dem WAN-Port des TWG-BRF114 und das andere. Ende mit Ihrem Modem.

2. Verbinden Sie ein Ende des RJ-45-Kabels mit einem LAN-Port des TWG-BRF114. Verbinden Sie das andere Ende des Kabels mit dem Ethernet-Port des Computers.

1. Verbinden Sie das Netzteil mit dem TWG-BRF114 und stecken Sie es in eine Steckdose.

2. Prüfen Sie, dass die folgenden Anzeigen leuchten: POWER, LAN und WAN.

3. Konfiguration des Routers

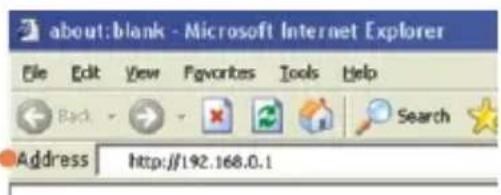

1. Öffnen Sie einen Webbrowser und geben Sie in die Adressleiste http://192.168.0.1 ein. Drücken Sie dann auf die Eingabetaste (Enter).

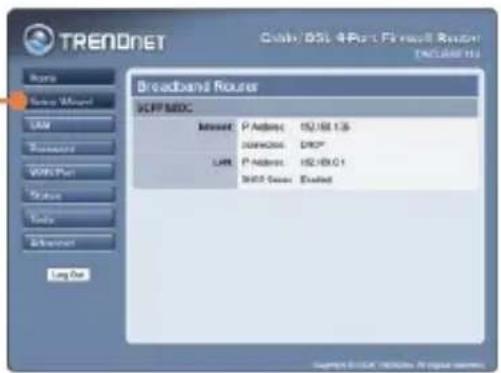

1. Klicken Sie auf Setup Wizard (Installationsassistent).

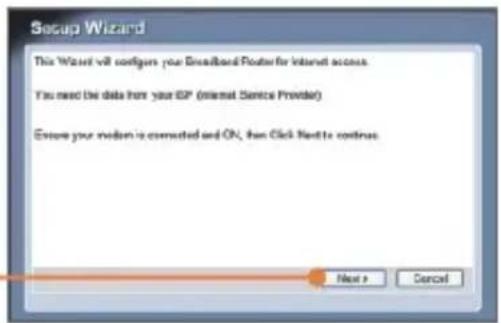

1. Klicken Sie auf Next (Weiter).

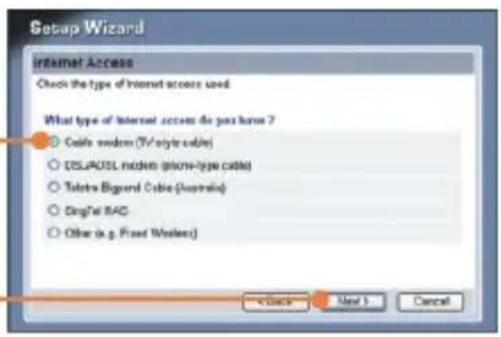

1. Markieren Sie die Art Ihrer Internetverbindung und klicken Sie dann auf Next (Weiter).

1. Konfigurieren Sie die Einstellungen entsprechend den Angaben Ihres ISP. Führen Sie die Konfiguration entsprechend den Bildschirmanweisungen durch.

Die Konfiguration ist jetzt abgeschlossen.

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TWG-BRF114 finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von TRENDnet unter http://www.trendnet.com.
