BEDIENUNGSANLEITUNG LDD3288 Reflexion

TFT-LED-Fernseher mit DVB-T2 HD, DVB-S2,

DVB-S, DVB-T, DVB-C, CI+ SLOT & DVD Laufwerk

Modelnr.: LDD3288 & LDD4088

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Produkt benutzen. Bewahren Sie diese für den weiteren Gebrauch gut auf.

Inhalt

Sicherheitsinformationen....1

Produktbeschreibung 4

Anschlüsse 5

Fernbedienung 6

EINHEITLICHER SCHNITTSTELLENSTECKPLATZ 8

AUTOMATISCHE EINRICHTUNG 9

OSD-Menü....10

1. Sendereinstellungen....10

2. Bild-Menü....18

3.SOUND-Menü 18

4.Zeit-Menü 19

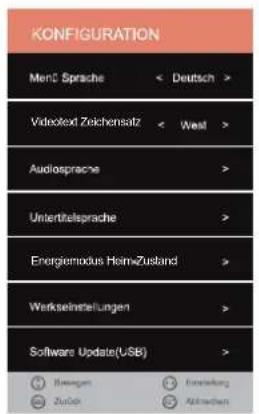

5.Konfigurationsmenü....20

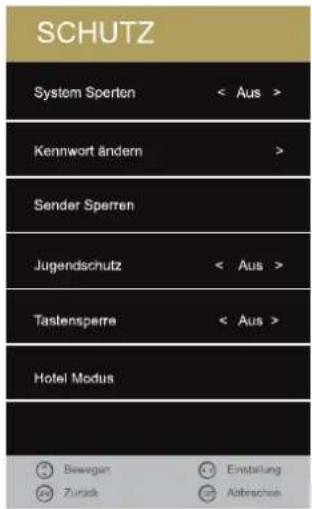

6.SPERREN-Menü....21

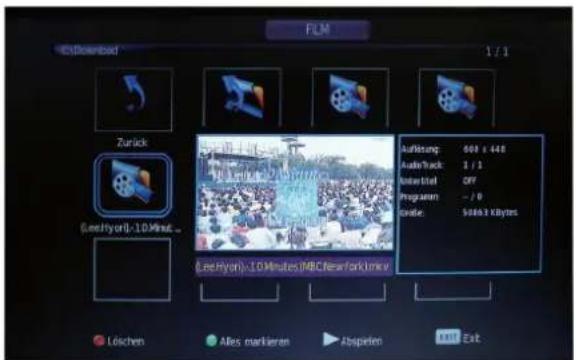

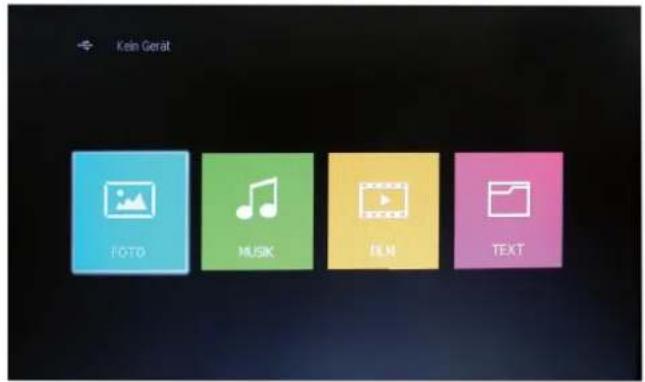

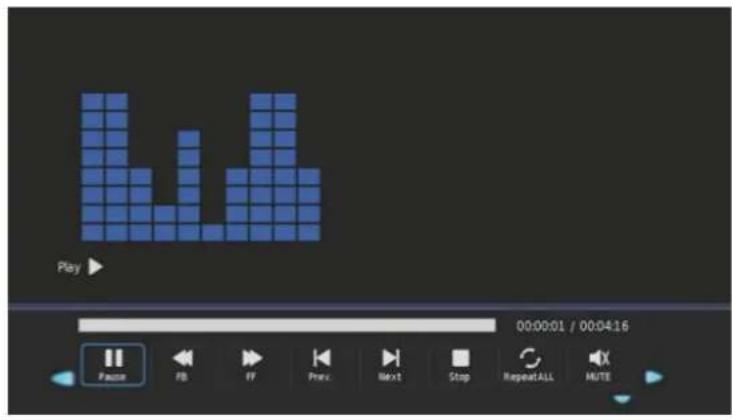

Medienwiedergabe....23

Einfache Problembehebung....25

DVD-Handhabung 26

Sicherheitsinformationen

WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN.

Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers.

Dieses Symbol weist auf wichtige Bedienungs-/Wartungsanweisungen von diesem Gerät in der Bedienungsanweisung hin.

Dieses Symbol weist auf die Gefahr eines elektrischen Schocks durch lebensgefährliche Spannung in diesem Gerät hin.

Befolgen Sie folgende Anweisungen

• Benutzen Sie diesen Fernseher nicht in der Nähe von Wasser.
• Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch.
• Bedecken Sie keine der Lüftungsöffnungen.
• Richten Sie das Gerät gemäß der mitgelieferten Schnellstartanleitung und dieser Bedienungsanleitung ein.
• Sorgen Sie dafür, dass das Netzkabel weder eingequetscht noch darauf herumgelaufen wird, besonders beim Stecker und an der Stelle, an der es aus dem Gerät herausgeführt wird.
  • Vermeiden Sie die Führung des Netzkabels über Tischkanten.
  • Trennen Sie den Fernseher bei Gewitter oder längerer Nichtbenutzung vom Netz.

ACHTUNG! SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS, UM DAS RISIKO VON FEUER ODER ELEKTRISCHEM SCHOCK ZU VERRINGERN. DER FERNSEHER IST VON SPRITZ- UND TROPFWASSER FERNZUHALTEN UND KEINE MIT FLÜSSIGKEIT GEFÜLLTEN GEGENSTÄNDE DÜRFEN AUF DEN FERNSEHER GESTELLT WERDEN.

HINWEIS: Stellen Sie keine offenen Hitzequellen (Kerzen oder ähnliches) auf den Fernseher.

WICHTIGE SICHERHEITSHINWEISE (Fortsetzung)

Dieses Gerät entspricht allen gegenwärtigen Sicherheitsbestimmungen. Die folgenden Sicherheitstipps sollen den Benutzer vor leichtsinniger Benutzung und den sich daraufhin entwickelnden Gefahren bewahren.

• Obwohl dieses Gerät unter größter Sorgfalt hergestellt und einer strengen Endkontrolle unterzogen wurde, bevor es das Werk verließ, besteht wie bei jedem anderen elektrischen Gerät auch die Möglichkeit, das Probleme entstehen können. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker Hitzeentwicklung oder jeden anderen unnatürlichen Erscheinung sofort vom Netz.
• Stellen Sie eine ausreichende Belüftung des Gerätes sicher! Stellen Sie das Gerät niemals in Nähe oder unter einem Vorhang auf!
• Der Netzstecker oder Gerätestecker dient der Trennung des Gerätes vom Stromnetz und sollte jederzeit problemlos zu erreichen sein.
• Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die der Stromversorgung entspricht, die auf dem Typenschild, das sich auf der Rückseite des Gerätes befindet, angegeben ist. Verbinden Sie das Gerät niemals mit irgendeiner anderen Art der Stromversorgung.
  • Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach zu erreichen sein.
• Schließen Sie zur Vermeidung von Überlast an die Netzsteckdose, an die der Fernseher angeschlossen ist, nicht zu viele andere Geräte mit an.
• Gerät der Klasse 1, dieses Gerät ist unbedingt zu erden.
• Halten Sie Nagetiere vom Gerät fern. Nagetiere lieben es, am Netzkabel zu nagen.
• Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern kann.
• Stellen Sie niemals schwere Gegenstände auf das Stromkabel, weil es dadurch beschädigt werden könnte.
• Um Verletzungen vorzubeugen, achten Sie darauf, dass das Netzkabel von kleinen Kindern weder erreicht noch herausgezogen werden kann.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Das Gehäuse und das Netzkabel könnten durch den Einfluss der Wärme beschädigt werden.
• Der Bildschirm ist aus Plastik, das bei Beschädigung abplatzen kann. Um Verletzungen vorzubeugen, sammeln Sie scharfkantige Plastiksplitter vorsichtig auf.
• Vermeiden Sie es, das Gerät auf Oberflächen aufzustellen, die zu Schwingungen oder Stößen neigen.
• Um das Gerät vor Blitzschlag zu schützen, trennen Sie es vom Netz und ziehen Sie die Antenne ab. Warnung: Berühren Sie nicht den RF-Antennenstecker.
• Trennen Sie aus Sicherheitsgründen das Gerät vom Netz, wenn Sie Ihre Wohnung für längere Zeit verlassen.
• Im eingeschalteten Zustand erwärmt sich das Gerät. Um Überhitzung zu vermeiden, legen Sie niemals Abdeckungen oder Decken auf das Gerät. Bedecken Sie niemals die Belüftungslöcher. Stellen Sie das Gerät niemals in der Nähe von Radiatoren auf. Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät. Bewahren Sie einen Freiraum von 5 cm (2") zur Umgebung beim Aufstellen in einem Regal.

Sicherheitsinformationen

- Halten Sie Wasser oder Feuchtigkeit vom Gerät fern. Benutzen Sie das Gerät NICHT in nasser oder feuchter Umgebung wie dem Bad, einer Dampfküche oder in der Nähe eines Schwimmbeckens.

WICHTIGE SICHERHEITSHINWEISE (Fortsetzung)

• Benutzen Sie das Gerät nicht, wenn Feuchtigkeitskondensationen entstehen können.
• Jegliche Reparatur darf nur von qualifiziertem Fachpersonal durchgeführt werden.
• Öffnen Sie niemals das Gerät. Durch Laien durchgeführte Gerätereparaturen können Gefahren hervorrufen und mögliche Ursache von Bränden sein.
• Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für schwerwiegende Schäden sein. Schalten Sie das Gerät AUS und trennen Sie es vom Stromnetz. Konsultieren Sie danach qualifiziertes Fachpersonal, bevor Sie das Gerät wieder benutzen.
• Entfernen Sie NIEMALS die Sicherheitsabdeckungen. Es befinden sich weder verwendbare noch wartbare Bauteile im Inneren des Gerätes. Sie würden Ihren Garantieanspruch verlieren. Das Gerät darf nur von qualifiziertem Fachpersonal gewartet werden.
• Schlagen oder schütteln Sie NIEMALS den Bildschirm, weil dies die internen Schaltkreise beschädigen könnte. Gehen Sie behutsam mit der Fernbedienung um und lassen Sie sie nicht fallen.
• Stellen Sie niemals heiße Gegenstände oder offene Flammen auf oder in unmittelbarer Nähe zum Fernseher auf.
  • Durch hohe Temperaturen kann Plastik schmelzen und so zu einem Brand führen.
• Säubern Sie den Fernseher mit kunststoff trockenen, weichen Tuch. Benutzen Sie NIEMALS Lösungsmittel oder Flüssigkeiten auf Ölbasis. Für hartnäckige Flecken können Sie einen feuchten Lappen mit verdünntem Reinigungsmittel verwenden.

Kopfhörer-Warnhinweis

Lautes Musikhören kann zu dauerhaftem Hörverlust führen. Stellen Sie deshalb keinen zu lauten Lautstärkepegel ein, wenn Sie mit Kopfhörern Musik hören, insbesondere bei längerem Musikgenuss.

Über den Aufstellort

Stellen Sie den Fernseher an einem Ort ohne direkte Sonneneinstrahlung oder starken Lichtquellen auf. Für ein angenehmes Sehen wird weiches, indirektes Licht empfohlen. Benutzen Sie zur Vorbeugung gegen direkt auf den Bildschirm einfallendes Sonnenlicht Gardinen oder Rollos/Jalousien. Stellen Sie den Fernseher auf eine stabile Standfläche, dessen Oberfläche flach und sicher ist. Dies dient als Vorbeugung gegen Herunterfallen des Gerätes.

Achten Sie darauf, dass Sie den Fernseher an einer Stelle aufbauen, wo er durch Objekte weder gedrückt noch getroffen werden kann, weil der Druck den Bildschirm beschädigen oder zerbrechen lassen könnte, und wo kleine Gegenstände nicht in die Belüftungs- oder Gehäuseöffnungen gelangen können.

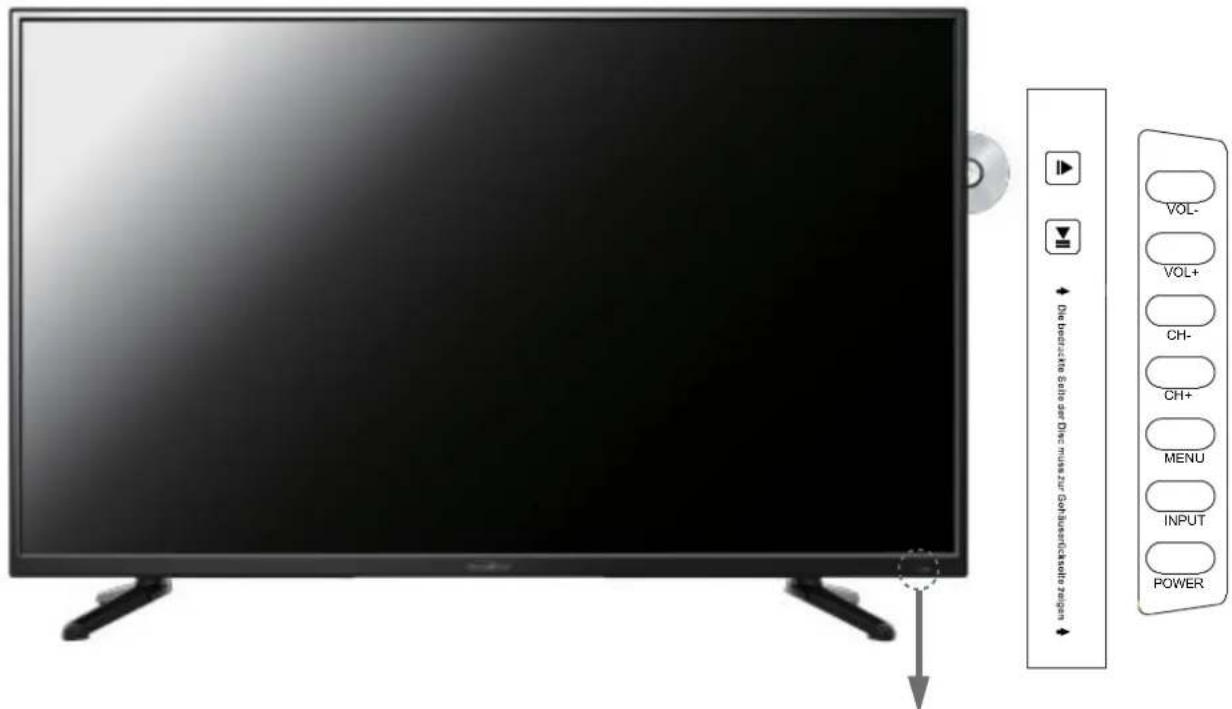

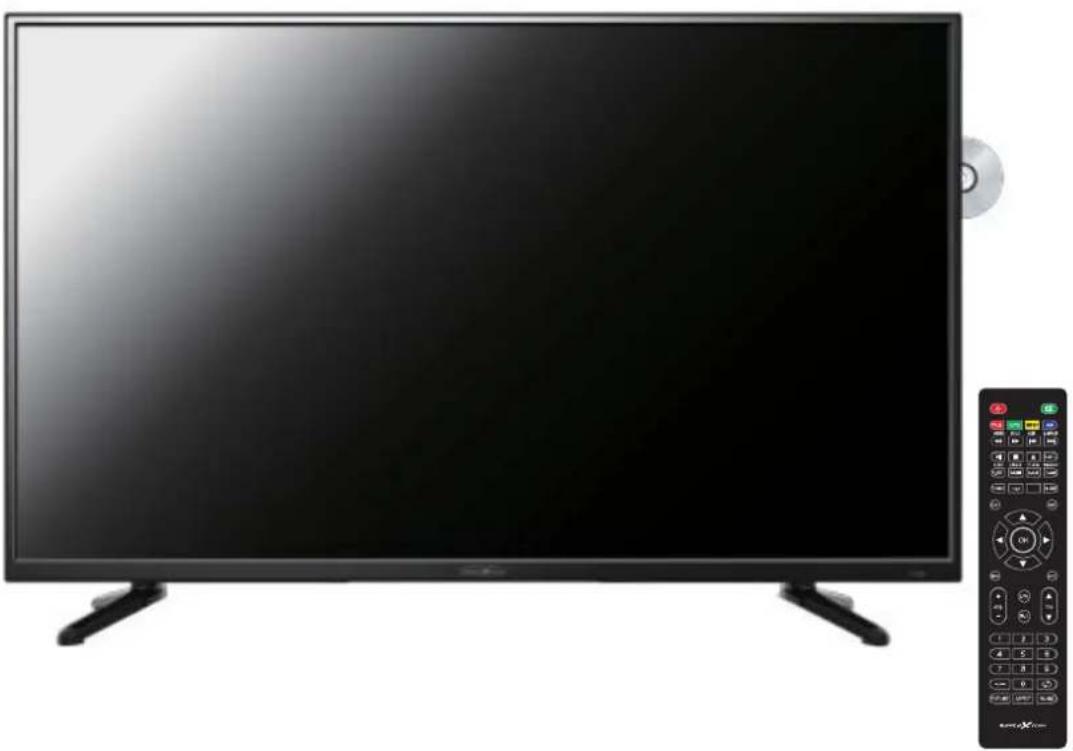

Produktbeschreibung

Vorderansicht

Die besetzende Seite der Disc muss zur Gohstoffeckstoffe zeigern VOL- VOL+ CH- CH+ MENU INPUT POWER

LED-Anzeige Fernbedienungsfenster (frei halten)

Beschreibung der Tasten und deren Funktion am Fernsehegerät:

INPUT: Zeigt das Menü der Eingangsquelle an.

MENÜ: Öffnen/schießen des Bildschirm/OSD-Menüs

CH+/-: Schaltet die Programme auf/ab

VOL+/-: Regelt die Lautstärke.

▶II: Play/Pause im DVD-Betrieb.

▲ : DVD einziehen/ausgeben.

POWER: Schaltet den Fernseher an/auf Stand-by.

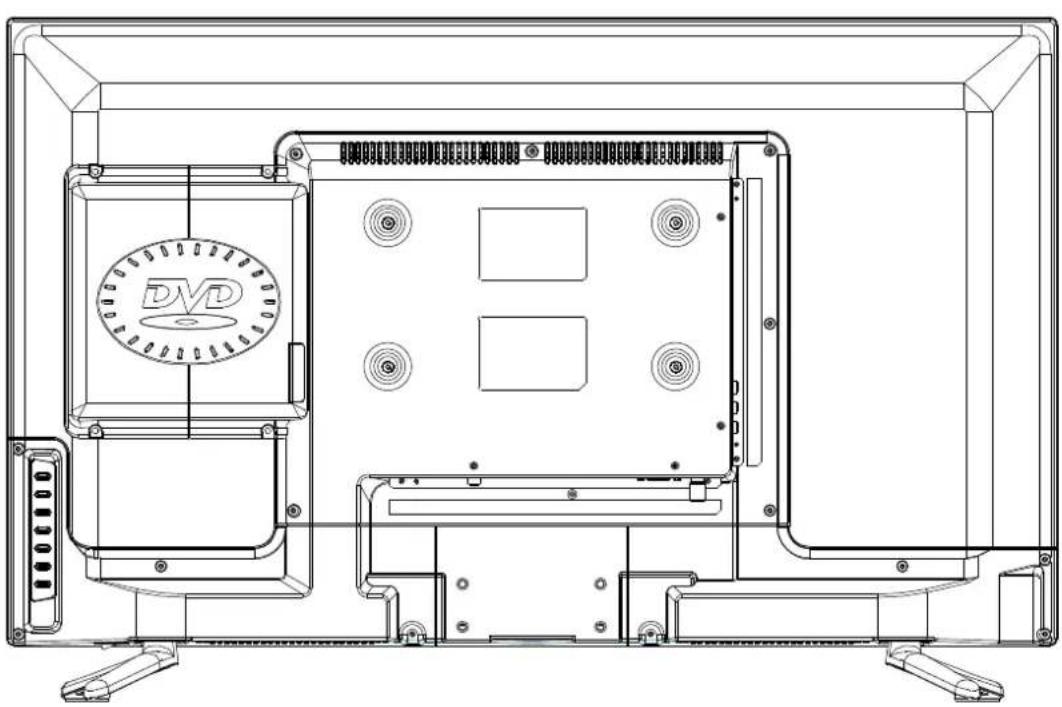

Anschlüsse

DC: Netzbuchse für das Netzteil.

VGA: Anschluss für einen PC-Monitor. Schließen Sie hier den D-Sub 15Pin Analogstecker Ihres PCs an.

PC AUDIO: Schließen Sie hier den Audio Anschluss Ihres PCs an.

SCART: Schließen Sie hier den SCART Video-Ausgang Ihres DVD-Players an.

TV1(S2): Schließen Sie hier das Antennenkabel Ihrer Sat- Antenne an.

TV2: Schließen Sie hier das Antennenkabel Ihrer Terrestrischen Antenne oder Ihrer Kabelanlage an.

COAX-S/PDIF: Digitaler Ausgang für externe Audiogeräte (AV Receiver).

HDMI: Schließen Sie hier das HDMI Kabel Ihres externen Video Gerätes an.

USB - PORT: Schließen Sie hier USB - Multimediageräte an

Ω: Schließen Sie hier Ihren Kopfhörer oder andere Audiogeräte an.

MINI YPbPr: Schließen Sie hier mithilfe eines Adapter-Kabels den YPbPr Video-Ausgang Ihres

DVD-Players an.

MINI AV: Schließen Sie hier mithilfe eines Adapter-Kabels den Audio- & Video-Ausgang Ihres

DVD-Players an. (Audio-Ausgänge werden mit YPbPr geteilt)

CI Steckplatz: Common Interface

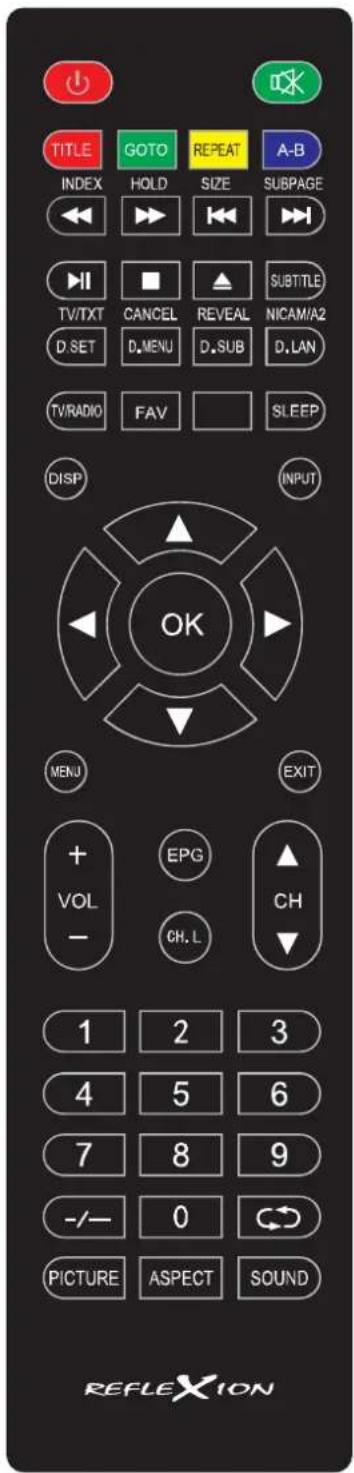

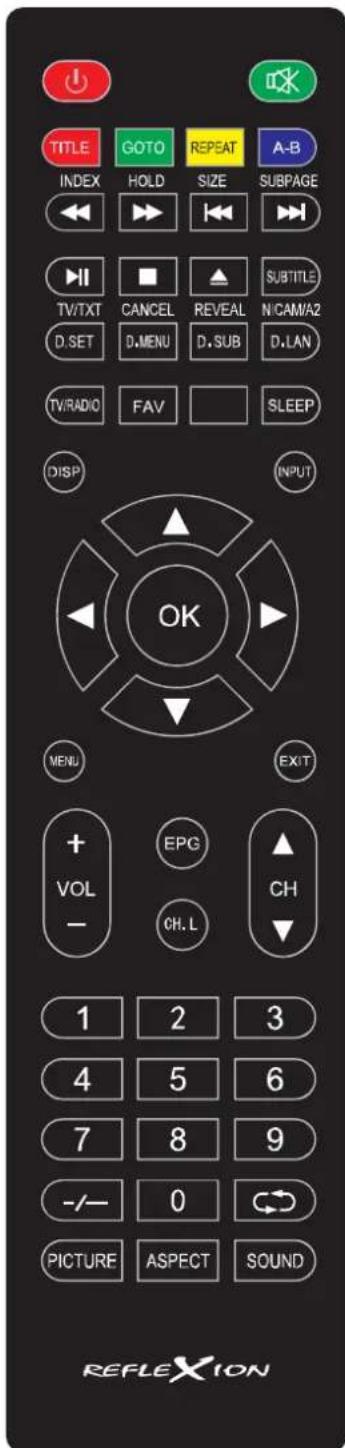

Fernbedienung

Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung der Vorderseite des LED-Fernsehers. Befindet sich die Fernbedienung außerhalb der Reichweite bzw. des Winkels, kann es vorkommen, dass die Fernbedienung nicht ordnungsgemäß arbeitet.

TITLE GOTO REPEAT A-B INDEX HOLD SIZE SUBPAGE TV/TXT CANCEL REVEAL SUBTITLE D SET D.MENU D.SUB D.LAN TV/RADIO FAV SLEEP DISP INPUT OK MENU EXIT + EPG ▲ VOL CH. L CH 1 2 3 4 5 6 7 8 9 -/- 0 PICTURE ASPECT SOUND REFLEXION

Power: Fernseher ein- und ausschalten (Stand-by-Modus).

EPG: Elektronische Programmzeitschrift anzeigen (nicht im Menümodus).

REPEAT: Wiederholen Sie die Wiedergabe der Titel oder Kapitel.

MUTE: Schaltet den Ton stumm. Mit erneutem Tastendruck oder mit VOL+ Stumm schaltung aufheben

CH / L: Ruft die Programmliste auf.

SUBTITLE: Untertitel aufrufen und einstellen.

▲ DVD einziehen/auswerfen
■ Wiedergabe stoppen.
Vorheriges Kapitel
▶▶ Nächstes Kapitel
II Pause
Wiedergabe
Schneller Rücklauf
▶ Schneller Vorlauf

INPUT: Eingangsquellen aufrufen.

DISP: Ruft Displayinformationen auf.

MENU: Menü-Einstellungen öffnen.

EXIT: Menü-Einstellungen schließen.

FAV: Öffnet die Favoriten-Liste.

Zifferntasten: Direkteingabe von Programmplätzen.

chselt zwischen den beiden letzten aufgerufenen Programmplätzen.

NAVIGATIONSTASTEN ( ▲/▼/◄/►/OK)

Navigation der Bildschirmmenüs und Einstellungen des Gerätes.

TITLE GOTO REPEAT A-B INDEX HOLD SIZE SUBPAGE TV/TXT CANCEL REVEAL N/CAM/A2 D.SET D.MENU D.SUB D.LAN TV/RADIO FAV SLEEP DISP INPUT OK MENU EXIT + EPG CH VOL CH. L 1 2 3 4 5 6 7 8 9 -/- 0 PICTURE ASPECT SOUND REFLEXION

CH ▲ / ▼ : Kanalwahl +/-

VOL▲/▼: Lautstärke +/-

PICTURE: Mit mehrfachem Tastendruck Bildmodi durchlaufen.

SOUND: Mit mehrfachem Tastendruck Klangmodi durchlaufen.

NICAM/A2: Umschalten der Audiosprache im TV Betrieb.

SLEEP: Sleeptimer zur automatischen Ausschaltung aufrufen und einstellen.

ASPECT: Durchschalten der verschiedenen Bildschirmformate.

TV/TXT: Videotext ein- und ausschalten.

CANCEL: Umschalten zwischen Videotext und Fernsehprogramm.

REVEAL: Verborgene Texte anzeigen

HOLD: Videotext Seite festhalten (kein automatisches umblättern)

SIZE: Vergrößert die obere Hälfte vom Videotext. Ein erneuter Tastendruck vergrößert die untere Hälfte vom Videotext. Ein weiterer Tastendruck zeigt die Seite in normaler Größe an.

SUBPAGE: Funktionen der Bedienleiste im Videotext durchschalten.

INDEX: Startseite im Videotext aufrufen.

Farbtasten: Schnelltasten für Menüeinstellungen und den Videotext.

D.SET: DVD Einstellungen aufrufen.

D-MENU: DVD-Wiedergabe-Liste / Szenenauswahl.

TITLE: DVD root Menü öffnen

D.LAN: DVD Sprache auswählen.

A-B: Durch drücken der Taste einen Startpunkt für die Wiederholung und durch ein zweites mal drücken einen den Endpunkt setzen.

GOTO: Wählen Sie Ihren Lieblings- Titel / Kapitel / Track.

D.SUB: DVD Untertitel wählen

Common interface /CI-Steckplatz

Den common interface / CI Steckplatz nutzen

Dieser Fernseher ist mit einem Cl+-Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S(S2) und DVB-C.

Common interface / CI Steckplatz

Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module

(CAM) und Smart Cards anzunehmen und damit auf Pay-TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay-TV-Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.

HINWEIS: Conditional-Access-Module und Smart Cards werden separat verkauft.

WARNUNG! SCHALTEN SIE IHREN FERNSEHER AUS, BEVOR SIE MODULE IN DEN EINHEITLICHEN SCHNITTSTELLEN- STECKPLATZ STECKEN. SCHIEBEN SIE DANACH DIE SMART CARD IN DAS CAM.

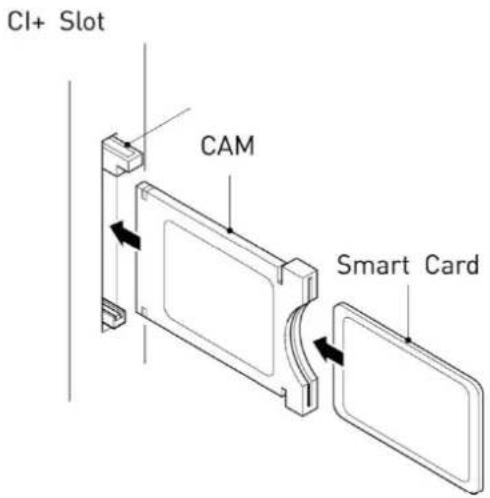

Cl+ Slot CAM Smart Card

1. Schalten Sie den Fernseher ein und vergewissern Sie sich, dass „DTV“ als Quelle ausgewählt ist.
2. Wenn das CAM erkannt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: "CI-Modul eingelegt". Warten Sie ein paar Sekunden, bis die Karte aktiviert ist.
3. Wählen Sie nun das gewünschte Pay-TV-Programm aus.
4. Es werden detaillierte Informationen über die genutzte Smart Card angezeigt.
5. Drücken Sie die OK-Taste, um das Kartenmenü aufzurufen. Im Handbuch des Moduls finden Sie Details zu den Einstellungen.
6. Wenn das Modul entfernt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: "CI-Modul entfernt".

Automatische Installation konfigurieren

Den LED-TV An-/Ausschalten

Den LED-TV einschalten,

drücken Sie am LED-TV oder auf der Fernbedienung die Power Taste. Die Standby-Anzeige leuchtet grün.

Um den LED-TV auszuschalten,

drücken Sie am LED-TV oder die Taste auf der Fernbedienung. Die Standby-Anzeige leuchtet rot.

1. Drücken Sie am LED-TV oder auf der Fernbedienung die Power Taste. Um das Gerät in Betrieb zu nehmen.
2. Drücken Sie die Taste links/rechts um die Menüeinstellungen zu ändern.

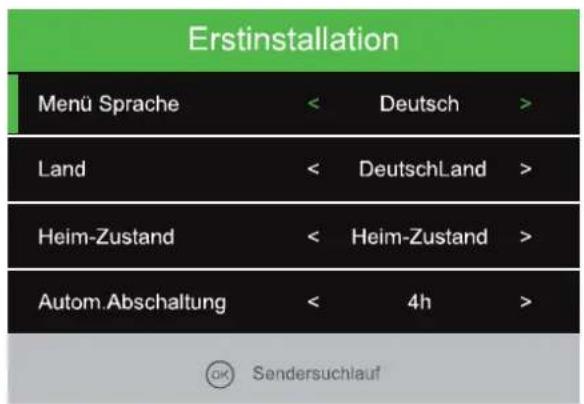

Erstinstallation Menü Sprache < Deutsch > Land < DeutschLand > Heim-Zustand < Heim-Zustand > Autom.Abschaltung < 4h > Sendersuchlauf

Mit der OK-Taste wird die Eingabe bestätigt.

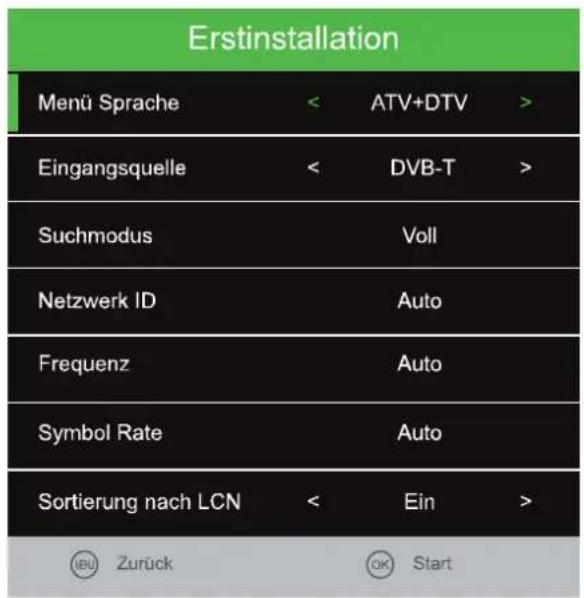

Erstinstallation Menü Sprache < ATV+DTV > Eingangsquelle < DVB-T > Suchmodus Voll Netzwerk ID Auto Frequenz Auto Symbol Rate Auto Sortierung nach LCN < Ein > IBU Zurück OK Start

Vergewissern Sie sich, dass Ihre Antenne, Ihr Kabelanlage oder Ihre Satellitenschüssel an dem Fernseher angeschlossen ist. Die Einstellungen können Sie mit den Tasten hoch/runter/links/rechts ändern.

Durch erneutes drücken der OK-Taste wird der Suchlauf gestartet.

Der Fernseher beginnt nun, den von Ihnen ausgewählten Dienst zu installieren.

Je nach Dienst kann dieser Vorgang einige Zeit in Anspruch nehmen.

Sendereinstellungen

Antenne

SENDER Empfangquelle > Automatische Senders > Manuelle Analog Suche > Manuelle DVB-T Suche > Kanalista bearbetan > Signinformation CI-Informationen Interpret Zusik Verpflicht Anschaffung

Eingangsquelle DV8-T DV8-C Davage Catal Lodging Advection

1. Drücken Sie die Menü- Taste auf Ihrer Fernbedienung und gehen Sie auf den Menüpunkt "Sender".
2. Drücken Sie die (hoch, runter) Taste um durch das Menü zu navigieren. Drücken Sie die OK Taste, um den Menüpunkt "Eingangsquelle" aus zu wählen.
3. Drücken Sie die ▲▼ Tasten, um DVB-T oder DVB-C auszuwählen. Mit der Taste "OK" bestätigen Sie die Eingabe.

Automatische Sendersuche

Empfangseinstellungen Land < Deutschland > Empfangsart < ATV+DTV > Suchmodus Vol Netzwerk ID Auto Frequenz Auto Symbol (KVs) Auto Sortierung nach -CN < Ein > Zurich More

Im Menü "Empfangseinstellungen" (Automatische Sendersuche) stehen Ihnen mehrere Einstellungsmöglichkeiten zur Verfügung: Land, Empfangsart, Suchmodus, Sortierung nach LCN. Drücken Sie ◀/▶, um die verschiedenen Einstellungsmöglichkeiten zu verändern.

Wenn Sie DTV+ATV auswählen, werden die ersten 50% des Vorgangs für ATV-Abstimmung und die zweiten 50% für DTV-Abstimmung verwendet. Sie können währ end der ATV-Abstimmung auf MENÜ drücken, um die ATV-Abstimmung zu überspringen und mit der DTV-Abstimmung zu beginnen, oder drücken Sie die Taste "Exit" um den Suchlauf zu beenden.

Vor dem Sendersuchlauf die Einstellung "Sortieren nach LCN" deaktivieren da die Einstellung jedem Sender eine feste Programmnummer zuweist. Beim Verschieben der Sender wird die Programmnummer mit verschoben (LCN eingeschaltet). Die Einstellung betrifft nur die DVB-C/T/T2HD Sendersuche.

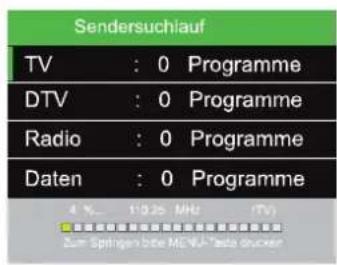

Sendersuchlauf TV : 0 Programme DTV : 0 Programme Radio : 0 Programme Daten : 0 Programme 4 % 1/3.25 MHz (TV) Zum Springen bitte Me Vd "Taste drucker"

Während der Kanalsuche wird die Anzahl der gefundenen Sender angezeigt und auf die Kategorien: TV, DTV, Radio und Daten aufgeteilt.

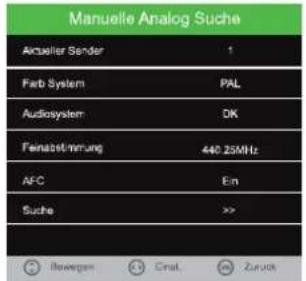

Manuelle Analog Suche

Manuelle Analog Suche Aktualer Sender 1 Fab System PAL Audio system OK Fenatzer/inung 440 25MHz AFC Ein Suche >>

Sie können einen manuellen analogen Suchlauf über das Menü "Manuelle Analog Suche" durchführen.

1. Aktueller Sender: Zeigt die aktuelle Kanalnummer an. Drücken Sie die </> Tasten, um einen Kanal auszuwählen, der modifiziert werden soll
2. Farbsystem: Wählen Sie das Farbsystem aus, indem Sie die ◀/▶ Tasten benutzen.
3. Audiosystem: Wählen Sie das Soundsystem aus, indem Sie die ◀/▶ Tasten benutzen.
4. Feinabstimmung: Bei schlechtem Empfang können Sie die ◀/▶ Tasten benutzen, um Feinabstimmungen vorzunehmen.
5. AFC: Schalten Sie die "AFC" Einstellung mithilfe der ◀/▶ Tasten ein und aus.
6. Suche: Drücken Sie die ◀/▶ Tasten, um die Frequenzen nach neuen Kanälen zu durchsuchen.

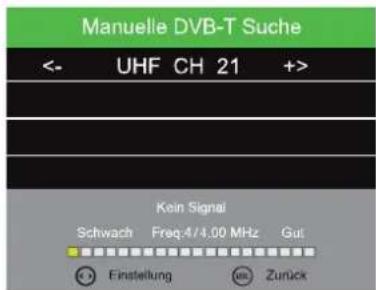

Manuelle DVB-C/T(T2HD) Suche

Manuelle DVB-T Suche <- UHF CH 21 >> Kein Signal Schwach Freq:4/4.00 MHz Gut Einstellung um Zurück

Sie können die DTV-Abstimmung manuell über die Manuelle DVB-C/T(T2HD) Suche im Sender-Menü durchführen. Drücken Sie die ◀ / ▶ Taste, um den Kanal auszuwählen, auf dem gesucht werden soll. Drücken Sie dann die OK-Taste, um nach Sendern auf diesem Kanal zu suchen.

DVB-C Abstimmung

Empfangsinstellungen Land Deutschland Empfangsnet ATV+DTV Submedia < Vol > Network ID Auto Frequent App Symbol (Raty) Auto Serbilungsmann ION (B) OK Cancel

Empfangsäuteungen Land Deutschland Empfangsart ATV-DIV Submodus Vol Network ID Auto Frequenz Auto Symbol (Mark) Auto Betrierung nach LCN Ein Start Cross

Wenn "DVB-C" im "Empfangsquelle" Menü ausgewählt wurde, gibt es zwei Einstellungsmöglichkeiten im Menü "Automatische Sendersuche" für den "Suchmodus":

1. Voll: Wahlen Sie diese Option aus um eine Vollständige Suche im Automatischen Suchlauf zu starten.
2. Netzwerksuche: Geben Sie die Netzwerk-ID, Startfrequenz und Symbolrate ein. Schalten Sie LCN nur ein wenn eine nachträgliche Senderverschiebung nicht nötig ist da jedem Sender ein Fester Programmplatz zugewiesen wird.(bitte beachten Sie, dass Sie dafür die Netzwerk-ID, die Startfrequenz sowie die Symbolrate Ihres Anbieters kennen müssen)

Kanalliste bearbeiten

Kanallisie bearbeten Cateles Slopes Design Kanin, M1 Fusion Salon

Wählen Sie mithilfe der hoch/runter Tasten "Kanalliste bearbeiten" aus. Drücken Sie die Taste "OK" um in das Menü zu gelangen. Nutzen Sie die hoch/runter Tasten, um das Menü zu navigieren.

1. Löschen:

Drücken Sie die ROTE Taste, um einen ausgewählten Kanal zu löschen. Ein roter Kreis wird neben dem Kanalnamen angezeigt.

Drücken Sie die ROTE Taste erneut, um das Löschen zu bestätigen.

Drücken Sie MENÜ, um zum Hauptmenü zurückzukehren und die Änderung zu speichern.

2. Bewegung:

Drücken Sie ▲▼, um in der Senderliste zu navigieren. Um einen Sender auszuwählen Drücken Sie die "gelbe Taste". Jetzt ist der Sender markiert und kann mit den "Navigationstasten" auf den gewünschten Programmplatz gelegt werden. Drücken Sie erneut die "gelbe Taste" oder "OK" um die Eingabe zu bestätigen. Drücken Sie "MENÜ", um zum Hauptmenü zurückzukehren und die Änderung zu speichern.

3. Springen:

Drücken Sie ▲▼, um in der Senderliste zu navigieren. Drücken Sie die "blaue Taste um einen Sender zu markieren der übersprungen werden soll. Ein Logo wird neben dem Kanalnamen angezeigt und der Kanal wird übersprungen, wenn Sie durch die Kanäle schalten.

Drücken Sie die BLAUE Taste erneut, um die Springen-Funktion für den ausgewählten Kanal zu deaktivieren. Drücken Sie "MENÜ", um zum Hauptmenü zurückzukehren und die Änderung zu speichern.

Signalinformationen

Nur im DTV-Modus verfügbar. Die Signalinformationen beinhalten: Sender/Qualität/Signal/Netzwerk/Modulation.

CI-Information

Wenn ein CI-Modul eingelegt ist, zeigt diese Option CI-Informationen an.

Hinweis: Die folgenden Empfangsarten werden Unterstützt: DVB-C, DVB-T/T2HD, DVB-S/S2.

5V Antennenspannung

Schalten Sie die Option ein um eine 5V Versorgungsspannung für Aktivantennen über das Antennenkabel aus zu geben. Für passive Antennen schalten Sie die Einstellung auf aus.

HINWEIS: Bitte beachten Sie die Angaben Ihrer Antenne.

Software aktualisieren {USB}

1. Laden Sie die Software auf ein USB-Gerät herunter. Schließen Sie dann das USB-Gerät an das Fernsehgerät an.

2. Drücken Sie die "Menü" Taste und gehen Sie auf "Konfigurationen". Jetzt navigieren Sie mit den Pfeiltasten auf Softwareupdate. Mit der Taste "OK" wird die Eingabe bestätigt.

3. Die "Pfeiltaste links" bestätigt das Update. Die "Pfeiltaste rechts" bricht das update ab.

4. Wenn die Aktualisierung abgeschlossen ist, schaltet das Gerät in den Standby-Modus.

Automatische Abschaltung

Wenn kein gültiges Eingangssignal erkannt wird, schaltet sich der Fernseher nach ca. 10 Minuten automatisch in den Standby-Modus.

Automatisches Ausschalten

Spätestens 4 Stunden nach der letzten Eingabe des Nutzers und/oder nach dem letzten Kanalwechsel schaltet sich der Fernseher automatisch in den Standby-Modus. Vor diesem automatischen Ausschalten wird eine Nachricht angezeigt und gibt Ihnen die Gelegenheit, die Zeit um weitere 4 Stunden zu verschieben. Die Einstellung kann im "Uhrzeit" Menü jederzeit geändert oder deaktiviert werden.

Programm-Führer { EPG-Elektronischer Programm-Guide }

Drücken Sie die "EPG" Taste auf der Fernbedienung, um den Elektronischen "Programm-Führer" aufzurufen. EPG beinhaltet eine 7-tägige Programmvorschau, sofern der ausgewählte Kanal diese Funktion unterstützt.

Wenn es weitere Informationen über das Programm gibt, drücken Sie die ▲▼ und ◀▶ Tasten, um durch die Seiten zu blättern. Bitte beachten Sie, dass die maximale Anzahl der sichtbaren Zeichen begrenzt ist.

Satellitenschüssel-Konfiguration

1. Die Einstellungsmöglichkeiten für eine feste Sat-Anlage für die Anpeilung von Astra19.2E oder einer anderen Satelliten finden Sie in den nächsten schritten erklärt.
2. Die Einstellungen für eine motorisierte Satellitenschüssel mit einem DiSEqC Motor oder einer Sat-Anlage mit einem DiSEqC- Switch System mit mehrern LNBs finden Sie in den nächsten schritten erklärt.

Punkt 1 kann von den meisten Benutzern ohne weitere Probleme ausgeführt werden.

Punkt 2 erfordert Fachpersohnal oder erfahrene Benutzer.

Satellitensuche

Wählen Sie "Sat-Konfiguration" im "Sender" Menü aus, um in das Satelliten-Systemeinstellungsmenü zu gelangen. Die Benutzeroberfläche sieht folgendermaßen aus:

Sat-Konfiguration Satelit Transponder KU ASTRA 19.2E 01 Ku_ASTRA 19.2E 01 10744 H 22000 LNB Typ 09750/10600 02 Ku_HOTBIRD 6,7A,8 02 10773 H 22000 LNB Versorgung 13/18V 03 Ku_NILESAT 101,10 03 10803 H 22000 22KHz Auto 04 Ku_EUTELSAT W3A 04 10832 H 22000 Toneburst Kein 05 Ku_EUTELSAT W1 05 10891 H 22000 DISEqC1.0 Kein 06 Ku_BADR-2,3,4/EURO 06 10921 H 22000 DISEqC1.1 Kein 07 Ku_EUTELSAT SESAT 07 10964 H 22000 Motor None 08 Ku_EUTELSAT W2 0810994 H 22000 Qualität Ludheim Benzenhort San San Beizogen Casabildorf Abbrüdtes

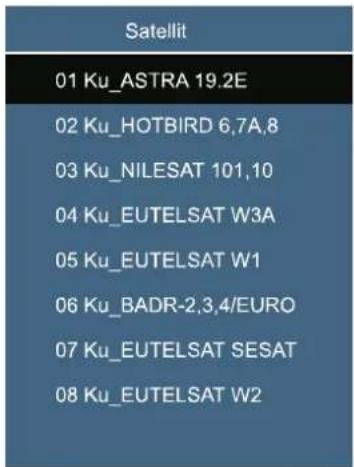

Satellitenliste

Satellit 01 Ku_ASTRA 19.2E 02 Ku_HOTBIRD 6,7A,8 03 Ku_NILESAT 101,10 04 Ku_EUTELSAT W3A 05 Ku_EUTELSAT W1 06 Ku_BADR-2,3,4/EURO 07 Ku_EUTELSAT SESAT 08 Ku_EUTELSAT W2

Die Bedienung des Satellitenliste-Menüs ist in der folgenden Tabelle erklärt:

Gedrückte Taste	Aktion
TASTE_HOCH	Nach oben navigieren.
TASTE_RUNTER	Nach unten navigieren.
TASTE_LINKS	Nach links navigieren.
TASTE_RECHTS	Zu Transponderliste wechseln
TASTE_MENÜ	Zum Hauptmenü zurückkehren.
TASTE_EXIT	Schließt die komplette Menü einblendung und kehrt in TV Bild zurück.
TASTE_GRÜN	Satellit bearbeiten.
TASTE_BLAU	Wechselt in das Menü "Kanalsuche".

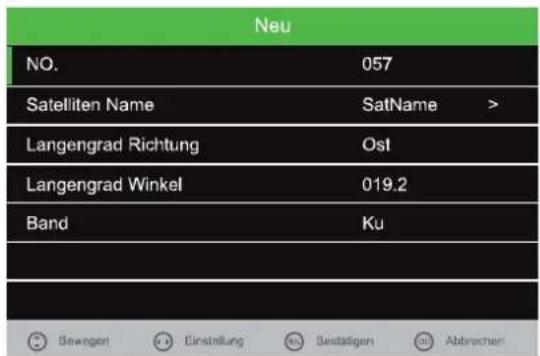

Satellit bearbeiten

Neu NO. 057 Satelliten Name SatName > Langengrad Richtung Osl Langengrad Winkel 019.2 Band Ku Bewogen Einstellung Bestätigen Abbrechen

Die Bedienung des Menüs „Satellit "Bearbeiten" in folgender Tabelle erklärt:

Option	Wert
Satelliten Name	Zu Menü „Satelliten umbenennen“ wechseln
Längengrad Richtung	Hier wird die Ausrichtung angezeigt und angepasst.
Längengrad Winkel	Hier wird der Breitengrad-Winkel angezeigt und angepasst.
Band	C, Ku Band auswählen

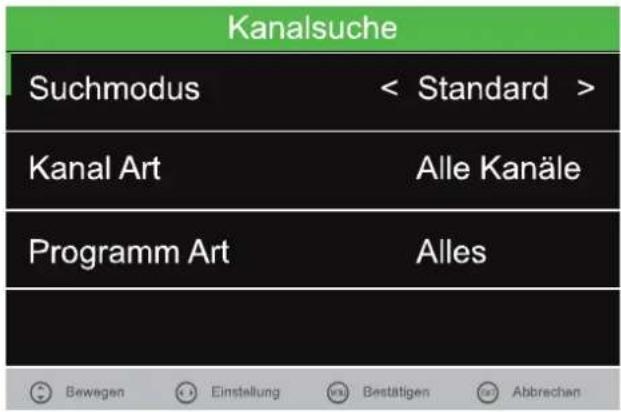

Sat-Konfiguration Kanalsuche

Kanalsuche Suchmodus < Standard > Kanal Art Alle Kanäle Programm Art Alles Bewegen Einstellung Bestätigen Abbrevchen

Die Bedienung des Menüs "Kanalsuche" ist in folgender Tabelle erklärt:

Option	Wert
Suchmodus	Standard, Blindsuche, Netzwerk
Kanal-Art	Alle Kanäle, freie Kanäle
Programm Art	Alles, DTV, Radio

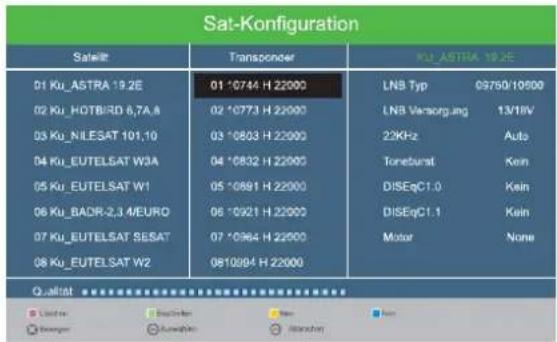

Transponderliste

Sat-Konfiguration Satellite Transponder LNB Typ 09750/10500 01 Ku_ASTRA 19.2E 01 *0744 H 22000 LNB Versorgung 13/18V 02 Ku_HOTBIRD 6,7A,8 02 *0773 H 22000 03 Ku_NILESAT 101,10 03 *0803 H 22000 22KHz Auto 04 Ku_EUTELSAT W3A 04 *0832 H 22000 Toneburat Kein 05 Ku_EUTELSAT W1 05 *0891 H 22000 DISEqC1.0 Kein 06 Ku_BADR-2,34/EURO 06 *0921 H 22000 DISEqC1.1 Kein 07 Ku_EUTELSAT SESAT 07 *0964 H 22000 Motor None 08 Ku_EUTELSAT W2 0810994 H 22000 Qualitat Limitat Buschler Sex Max Höngen Ausablen Abstachn

Die Bedienung der Transponderliste ist in folgender Tabelle erklärt:

Gedrückte Taste	Aktion
TASTE_HOCH	Nach oben navigieren.
TASTE_RUNTER	Nach unten navigieren.
TASTE_LINKS	Zu Satellitenliste wechseln
TASTE_RECHTS	Zur Liste „Satellitensystem-Parametereinstellung“ wechseln
TASTE_OK	Transponder auswählen/abwählen.
TASTE_MENÜ	Zurück zur Satellitenliste.
TASTE_EXIT	Hauptmenü verlassen.
TASTE_ROT	Transponder löschen
TASTE_GRÜN	Transponder bearbeiten
TASTE_GELB	Einen neuen Transponder hinzugügen
TASTE_BLAU	Einen zuvor mit OK markierten Transponder Suchlauf starten.

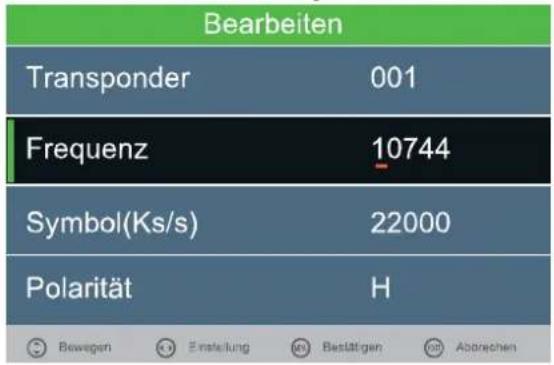

Einen neuen Transponder hinzufügen / bearbeiten

Die Bedienung des Menüs „Transponder hinzufügen“ ist in folgender Tabelle erklärt:

Option	Wert
Transponder	Nicht editierbar. Automatisch hinzugefügt
Frequenz	Manuelle Eingabe der Transponderfrequenz
Symbol (ks/s)	Manuelle Eingabe der Symbolrate
Polarität	Manuelle Eingabe der Polarität: H/V

Satellitensystem-Parametereinstellungen

KU_ASTRA 19.2E
LNB Typ	09750/10600
LNB Versorgung	13/18V
22KHz	Auto
Toneburst	Kein
DISEqC1.0	Kein
DISEqC1.1	Kein
Motor	None

Die Bedienung des Einstellungsmenüs ist in folgender Tabelle erklärt:

Taste	Funktion
TASTE_HOCH	Nach oben navigieren
TASTE_RUNTER	Nach unten navigieren
TASTE_MENÜ	Zurück zur Transponderliste.
TASTE_EXIT	Hauptmenü verlassen.

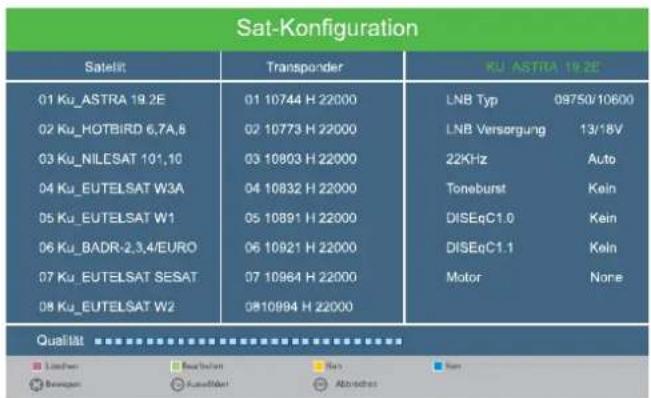

Satellit	Transponder	KU_ASTRA_192E
01 Ku_ASTRA 19.2E	01 10744 H 22000	L NB Typ	09750/10600
02 Ku_HOTBIRD 6,7A,8	02 10773 H 22000	9750/10600
03 Ku_NILESAT 101,10	03 10803 H 22000	9750/10750
04 Ku_EUTELSAT W3A	04 10832 H 22000	05150
05 Ku_EUTELSAT W1	05 10891 H 22000	05750
06 Ku_BADR-2.3.4/EURO	06 10921 H 22000	09750
07 Ku_EUTELSAT SESAT	07 10964 H 22000	10600
08 Ku_EUTELSAT W2	0810994 H 22000	10750

Die Werte der Optionen sind in folgender Tabelle aufgeführt:

Option	Werte
LNB-Typ	9750/10600, 9750/10750, 05150, 05750, 5150/5750, 09750, 10600,10750,11300,11475, Benutzer einzeln, Benutzer doppelt
LNB Versorgung	13/18V, 13V, 18V
22KHz	Auto, aus, an
Toneburst	kein, , BurstA, BurstB
DiSEqC1.0	kein, LNB1, LNB2, LNB3, LNB4
DiSEqC1.1	kein, LNB1-LNB16
Motor	none, DisEqC1.2, DisEqC1.3

Menüeinstellungen

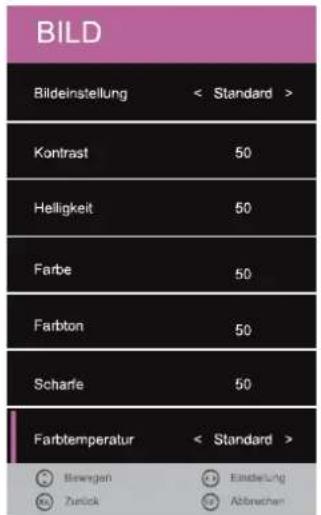

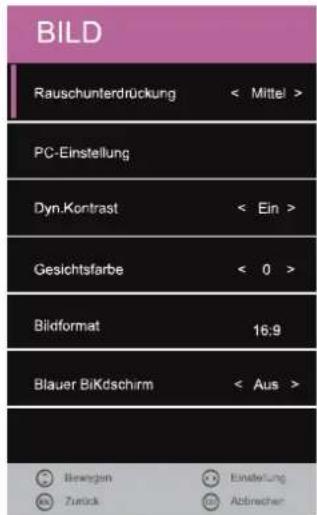

Bild-Menü

BILD Bildeinstellung < Standard > Kontrast 50 Helligkeit 50 Farbe 50 Farbton 50 Scharfe 50 Farbtemperatur < Standard > Bewegen Eindelung Zwirk Abbrechen

BILD Rauschunterdrückung < Mittel > PC-Einstellung Dyn.Kontrast < Ein > Gesichtsfarbe < 0 > Bildformat 16:9 Blauer BiKdschirm < Aus > Brewgen Einleitung Zurück Abtreicher

Bildeinstellung: Wählen Sie zwischen Standard, Dynamisch, Persönlich und Mild.

Hinweis: Kontrast, Helligkeit, Farbe und Bildschärfe sind nur in der Option Persönlich verfügbar und veränderbar.

Kontrast: Reguliert die Differenz zwischen den hellsten und dunkelsten Bereichen des Bildes.

Helligkeit: Reguliert die Gesamthelligkeit des Bildes.

Farbe: Reguliert die Farbe.

Schärfe: Erhöhen Sie diesen Wert, um schärfere Kanten im Bild zu sehen. Eine Verringerung bewirkt weichere Kanten.

Farbton: Reguliert den Farbton (nur im NTSC-Modus).

Farbtemperatur: Wählen Sie zwischen warm, kalt und normal.

Rot: Verändert die Rotstärke des Bildes.

Grün: Verändert die Grünstärke des Bildes.

Blau: Verändert die Blaustärke des Bildes.

Bildformat: Wählen Sie zwischen Automatisch, 4:3, 16:9, Zoom 1, Zoom 2.

Rauschunterdrückung: Wählen Sie zwischen den Einstellungsmöglichkeiten aus: Niedrig, Mittel, Hoch, Aus.

PC-Einstellung: Diese Option ist nur verfügbar wenn ein PC über den VGA Ausgang angeschlossen ist,

Dyn. Kontrast: Schalten Sie den Dynamischen Kontrast Ein oder Aus.

Gesichtsfarbe: Verändern Sie diese einstellung von -50 bis +50 um die Gesichtsfarbe anzupassen.

Ton-Menü

TON Ton Profit < Standard > Finish 50 Stress 50 Balance < 0 > Autom Lestadine < Fix > Surround < Aua > SPOF Mode Auto Designer Chancity Zusik Selective

TON Hello! Gelanteerlöse < Aus > Manager Stück Dredging Posterior

Ton Profil: Hier können Sie zwischen folgenden Optionen wählen: Standard, Musik, Film, Sport und Persönlich

Höhen (kann eingestellt werden, wenn der Sound-Modus auf Persönlich eingestellt ist): Verändern Sie den Wert um die Höhen Ihrem Hörempfinden anzupassen.

Bass (kann eingestellt werden, wenn der Sound-Modus auf Persönlich eingestellt ist): Reguliert die relative Intensität von Tieftönen.

Balance: Reguliert die Audioausgabe zwischen dem linken und dem rechten Lautsprecher. Die Lautstärke des linken oder rechten Lautsprechers kann auch vollständig abgeschaltet werden.

Automatische Lautstärke: Diese Funktion stellt die Lautstärke automatisch ein, wenn der Fernseher eingeschaltet wird. Schalten Sie diese Funktion ein, indem Sie „Ein“ auswählen.

Surround Sound: Schalten Sie diese Option Ein oder Aus.

SPDIF-Modus: Wählen Sie zwischen Auto oder PCM um den digitalen Audio Ausgang SPDIF einzustellen.

AD Pegel: Schalten Sie hier auf Ein oder Aus um den Hörfilmmodus zu aktivieren oder deaktivieren und den AD Pegel auszuwählen.

Gehörlosenhilfe: Schalten Sie die Option auf Ein oder Aus um die Gehörlosenhilfe zu aktivieren oder deaktivieren.

Zeit-Menü

UHRZEIT Date Zeitzane Ausschaffzeit > Einschrift > Sleep Time < As > Autumn Abschaltung < 42 > Mensaturänderung < 15e > Newspur Zusch Produktung Nurse

Uhr: Die Einstellungen sind Automatisch gesetzt und können nicht verändert werden.

Zeitzone: Wenn Sie eine Region für die entsprechende Zeitzone auswählen, wird die Fernseher-Zeit auf Basis der Zeitverschiebung zwischen der Zeitzone und GMT (Greenwich Mean Time) eingestellt, welche gemeinsam mit dem Sendesignal empfangen wird. Die Zeit wird automatisch über ein digitales Signal eingestellt.

Sleep Timer: Mit der Funktion können Sie den Sleep Timer einstellen: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und aus.

Automatische Abschaltung: Das Gerät wechselt 4 Stunden nachdem die Fernbedienung zum letzten Mal benutzt wurde automatisch in den Standby-Modus. Ein Erinnerungsfenster wird angezeigt und zählt runter, bevor das Gerät in den Standby-Modus wechselt. Wenn Sie den Fernseher über einen längeren Zeitraum nutzen möchten, stellen Sie die Standby-Funktion ab, indem Sie „Aus“ auswählen.

Menüeinblendung: Drücken Sie die hoch/runter Tasten, um die Anzeigedauer des Bildschirmmenüs festzulegen: 5s /10s / 15s / 20s / 25s / 30s / Aus und drücken Sie dann die OK-Taste, um zu bestätigen.

Konfigurationsmenü

KONFIGURATION Ment Sprache < Deutsch > Videoted Zeichensatz < Weiß > Audiosprache > Unteriträelsprache > Energiendus HeimZustand > Werkselnstellungen > Software Update(USB) >

KONFIGURATION Version Standardsenderliste... Branden Erfindung Zuck Abordnet

Menü Sprache: Legen Sie die Menüsprache der Bildschirmanzeige fest.

Audiosprache (kann nur im DTV-Modus ausgewählt werden): Wählen Sie die Audio-Sprache aus.

Die Verfügbarkeit dieser Funktion hängt vom aktuellen Kanal ab.

Untertitelsprache (kann nur im DTV-Modus ausgewählt werden): Wählen Sie die Audio-Sprache aus. Die Verfügbarkeit dieser Funktion hängt vom aktuellen Kanal ab.

Videotext Zeichensatz: Wählen Sie hier den Zeichensatz für den Videotext aus.

Werkseinstellungen: Wählen Sie die Werkseinstellungen aus um das Gerät in den Auslieferzustand zurückzusetzen. Mit der Taste nach links bestätigen Sie die Eingabe. Mit der Taste nach rechts brechen Sie die Eingabe ab.

Version: Zeigt das Model, den Paneltyp und die Softwareversion an.

Software aktualisieren (USB):

1. Drücken Sie die "Menü" Taste und gehen Sie auf "Konfigurationen". Jetzt navigieren Sie mit den Pfeiltasten auf Softwareupdate. Mit der Taste "OK" wird die Eingabe bestätigt.
2. Die "Pfeiltaste links" bestätigt das Update. Die "Pfeiltaste rechts" bricht das update ab.
3. Wenn die Aktualisierung beendet ist, wechselt das Gerät in den Standby-Modus.

Schutz Menü

SCHUTZ System Sperten < Aus > Kennwort ändern > Sender Sperren Jugendschutz < Aus > Taslensperre < Aus > Hotel Modus Bewegen Einstellung Zurück Abstrasse

Um in das Menü "System sperren" zu gelangen, muss ein Passwort eingegeben werden. Das Standard-Passwort ist 0000. In diesem Menü können Sie das Passwort nach Bedarf ändern.

System sperren: Schaltet die Systemsperre Ein oder Aus Wenn Sie „An“ gewählt haben, werden die Einstellungen angewendet, die unter „Sender sperren, „Jugendschutz“ und „Hotel Modus“ gemacht wurden.

Kennwort ändern: Wenn Sie das Passwort bereits geändert haben, geben Sie das aktuelle Passwort ein.

Altes Passwort: Geben Sie das aktuelle Passwort ein.

Neues Passwort: Neues Passwort eingeben.

Neues Passwort wiederholen: Neues Passwort erneut eingeben.

Sender sperren: Sie können die Kanalsperre auf die ausgewählten Kanäle anwenden. Drücken Sie die ▲▼ Tasten, um den gewünschten Kanal auszuwählen. Drücken Sie dann die GRÜNE Taste auf der Fernbedienung, um ihn zu sperren. Um einen gesperrten Kanal freizugeben, wählen Sie den Kanal aus und drücken Sie die GRÜNE Taste.

Hinweis: Um gesperrte Kanäle anzusehen, müssen Sie das Passwort eingeben.

Die Kindersicherung sperrt Programme, die der eingestellten Stufe entsprechen. Diese Funktion ist nur für digitales Fernsehen verfügbar und der ausgewählte Kanal muss sie unterstützen.

Tastensperre: Drücken Sie die ▲▼ Tasten, um die Option „Tastensperre“ auszuwählen und drücken Sie dann ▶, um zwischen den Optionen Ein oder Aus zu wählen. Nachdem Sie „Ein“ gewählt haben, werden die Fronttasten TV/AV/Menü/CH+/CH-/VOL+/VOL des Gerätes gesperrt.

Hotel Modus: Öffnet das Menü „Hotel Modus“.

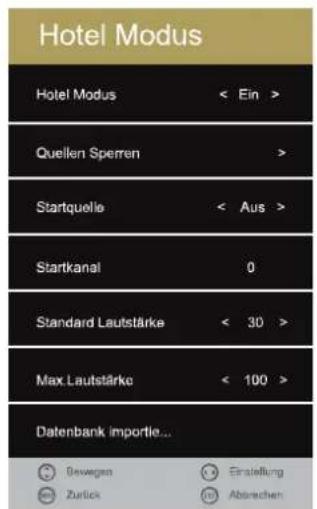

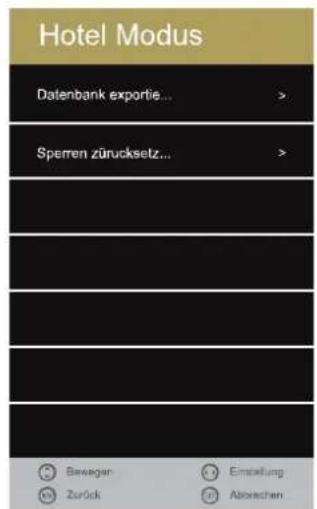

Hotel-Modus

Hotel Modus Hotel Modus < Ein > Quellen Sperren > Startquelle < Aus > Startkanal 0 Standard Lautstärke < 30 > Max. Lautstärke < 100 > Datenbank importie... Oswegen Einstellung Zurück Abreichen

Hotel Modus Datenbank exportie... Sperren zürucksetz... Bewegen Einstellung Zurück Abwischen

Beschränkt den Zugang zu den Suchmenüs und limitiert die maximale Lautstärkeeinstellung, Sperrt die Bild- und Signal-Menüs.

Hotel Modus: Drücken Sie die ▲/▼ Tasten, um die Option „Hotel Modus“ auszuwählen und drücken Sie dann ◀/▶, um zwischen den Optionen Ein oder Aus zu wählen. Nachdem Sie „Ein“ gewählt haben, sind folgende Optionen, verfügbar:

Quellen perren: Drücken Sie die ▲/▼ Tasten, um die Option „Quelle sperren“ auszuwählen und drücken Sie dann die OK-Taste, um in das Menü zu gelangen. Drücken Sie die ◀/► Taste, um zwischen Ein und Aus hin- und herzuschalten. Alle Signalquellen, die mit "Ein" markiert sind, werden nicht länger im Menü „Eingangsquellen“ verfügbar sein.

Max. Lautstärke: Drücken Sie die ▲/▼ Tasten, um die Option „Max. Lautstärke“ auszuwählen und drücken Sie dann ◀/▶, um die gewünschte Lautstärke einzustellen. Die Ausgabelautstärke wird die eingestellte maximale Lautstärke nie überschreiten.

Datenbank exportieren und importieren: Erlaubt es Ihnen, Bilder, Lautstärke, Optionen, Sperren und Hotel-Menüs von einem Gerät auf ein anderes zu übertragen, um eine Reihe von Geräten auf gleiche Art zu konfigurieren.

Die Einstellungen auf einen USB-Speicher exportieren: Stecken Sie einen USB-Speicherstick in den USB1-Steckplatz. Wählen Sie „Datenbank exportieren“. Drücken Sie die ◀/▶ Taste. Wenn der Export erfolgreich abgeschlossen ist, wird der Schriftzug „Export erfolgreich“ angezeigt.

Die Einstellungen auf ein baugleiches Modell des selben Typs importieren:

Stecken Sie den Speicherstick,

der die Datei enthält, in den USB1-Steckplatz des neuen Fernsehgerätes. Wählen Sie „Datenbank importieren“. Drücken Sie die ◀/▶ Taste. Wenn der Vorgang abgeschlossen ist, schaltet sich der Fernseher ab. Wenn Sie den Fernseher dann einschalten, wird er dieselben Einstellungen haben wie der erste Fernseher.

Sperren zurücksetzen: Drücken Sie die ▲/▼ Tasten, um die Option „Sperren zurücksetzen“ auszuwählen und drücken Sie dann ◀/▶, um zu bestätigen. Alle Hoteleinstellungen Sperren zurücksetzen

Medienwiedergabe

Drücken Sie die "Input" Taste auf Ihrer Fernbedienung um in das Menü "Eingangsquelle" zu gelangen. Navigieren Sie jetzt auf "USB" und bestätigen die Eingabe mit der "OK" Taste.

Kein Gerät FOTO MUSIK FILM TEXT

Navigerien Sie mit den Pfeiltasten links/rechts durch das Menü und wählen Sie entsprechend der Daten auf Ihrem USB Gerät entweder: Foto, Musik, Film oder Text an. HINWEIS: Als Beispiel wird der Ordner Film geöffnet.

FLM Chikobad 1 / 1 Zurück LeeHyon/10 Minutes ... LeeHyon/10 Minutes (MEC New York Link) Auftrag: 608 x 448 AudioTrack: 1 / 1 Antestool OFF Programm - / 0 Übrige: 5088.3 KBytes Löschern Alles markieren Abspien Ext

Im Dateiauswahl-Menü wählen Sie nun die Filmquelle aus, die Sie abspielen möchten. Drücken Sie die [WIEDERGABE/PAUSE] Taste, um in den Vollbild-Wiedergabemodus zu gelangen. Drücken Sie [STOP] Taste, um in das Menü „Medienwiedergabe“ zurückzugelangen.

1. Film

Drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Datei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Tasten, um den Cursor zu bewegen und folgen Sie den Anweisungen.

000009 / 000316 Action FD IT Prev Next Stop CharSet ReptecALL

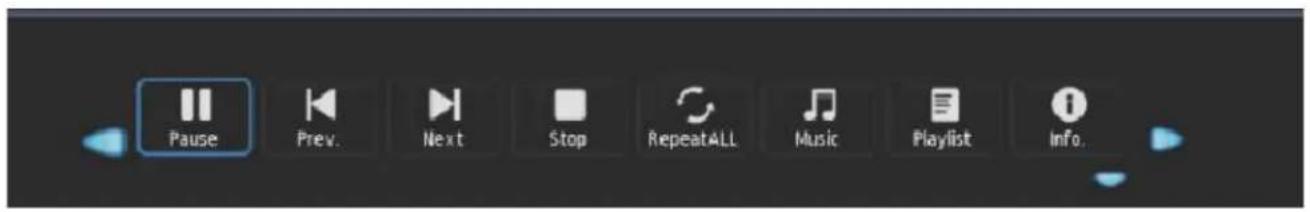

2. Musik

Bewegen Sie im Medienwiedergabe-Menü auf die gleiche Art den Cursor auf Musik und drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Datei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Taste, um den Cursor zu bewegen und folgen Sie den Anweisungen.

Bewegen Sie im Medienwiedergabe-Menü auf die gleiche Art den Cursor auf Foto und drücken Sie die [OK]-Taste, um in das Menü „Dateiauswahl“ zu gelangen. Wählen Sie die Datei aus, die Sie abspielen möchten und drücken Sie [WIEDERGABE/PAUSE], um in die Vollbild-Wiedergabe zu gelangen. Drücken Sie die [LINKS]/[RECHTS] Tasten, um den Cursor zu bewegen und folgen Sie den Anweisungen.

Einfache Problemebehebung

Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie den Bildschirm unter Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem Zusatzgeräte, um die Fehlerquelle auszumachen.

Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport.

Kein Strom

• Überprüfen Sie alle Kabelanschlüsse des Fernsehgerätes.
• Drücken Sie den AN-/Aus-Schalter oder die Standby-Taste auf der Fernbedienung.

Kein Bild oder kein Ton.

• Vergewissern Sie sich, dass der Fernseher am Stromnetz angeschlossen und eingeschaltet ist.
• Überprüfen Sie, ob die Antenne korrekt angeschlossen ist.
• Wechseln Sie auf ein anderes Programm.

Schlechte Bildqualität

• Überprüfen Sie, ob die Antenne korrekt angeschlossen ist.
• Vergewissern Sie sich, dass der Kanal richtig abgestimmt ist.
• Verändern Sie die Bildeinstellungen: Helligkeit, Farbe, Bildschärfe, Kontrast, Farbton.
• Stellen Sie sicher, dass der Fernseher nicht in der Nähe anderer Elektrogeräte steht, die Radiofrequenzstörungen verursachen könnten.

Keine Farbe

• Passen Sie die Farbeinstellungen an.
• Überprüfen Sie, ob das ausgewählte Programm in Farbe ausgestrahlt wird.
• Vergewissern Sie sich, dass der Kanal richtig abgestimmt ist.

Der Fernseher reagiert nicht auf die Fernbedienung

• Vergewissern Sie sich, dass sich keinerlei Hindernisse zwischen der Fernbedienung und dem Fernseher befinden.
• Vergewissern Sie sich, dass sich die Fernbedienung in Reichweite befindet.
• Vergewissern Sie sich, dass die Batterien in der Fernbedienung nicht leer sind.

Dieses Fernsehgerät ist für den Hausgebrauch gedacht und in Hinblick auf elektromagnetische Wellen als harmlos eingestuft.

Daher können Sie es an jedem Ort, einschließlich Wohngebieten, nutzen.

Grundbedienung

Drücken Sie die Einschalt -Taste des Fernsehers oder der Fernbedienung und danach die INPUT-Taste, um den DVD-Modus auszuwählen. Befindet sich keine CD/DVD im CD/DVD-Wiedergabegerät, erscheint auf dem Bildschirm die Anzeige „keine Disk“.

Legen Sie eine CD/DVD entsprechen der Abbildung in dem CD/DVD-Slot ein.

Berühren Sie nicht die Wiedergabeseite.

Halten Sie die CD/DVD mit Ihren Fingern am Rand und legen Sie die CD/DVD in den Slot. Das CD/DVD-Wiedergabegerät zieht die CD/DVD automatisch in das CD/DVD-Wiedergabegerät.

Um die CD/DVD „Auszuwerfen“, drücken Sie die Eject -Taste des Fernsehers oder die

,▲'-Taste der Fernbedienung.

CD/DVD-Einstellungs-Modus

• Der Einstellungsmodus stellt die Konfigurationsmenüs für die allgemeine Einstellungen-Seite, die Audio-Einstellungen-Seite, den Dolby Digital-Einstellungen und der Benutzereinstellungs-Seite bereit.
• Die Auswahl der Einträge im Einstellungsmenü erfolgt durch Benutzung der Pfeiltasten, der Setup-Taste sowie der OK-Taste.
• Drücken Sie zuerst die Setup-Taste, um in das EINSTELLUNGEN -Menü zu gelangen und danach die CURSOR RECHTS -Taste, um in das nächste Untermenü zu gelangen.
• Drücken Sie die Setup -Taste erneut, um das Einstellungsmenü zu verlassen.

Allgemeine Einstellungen

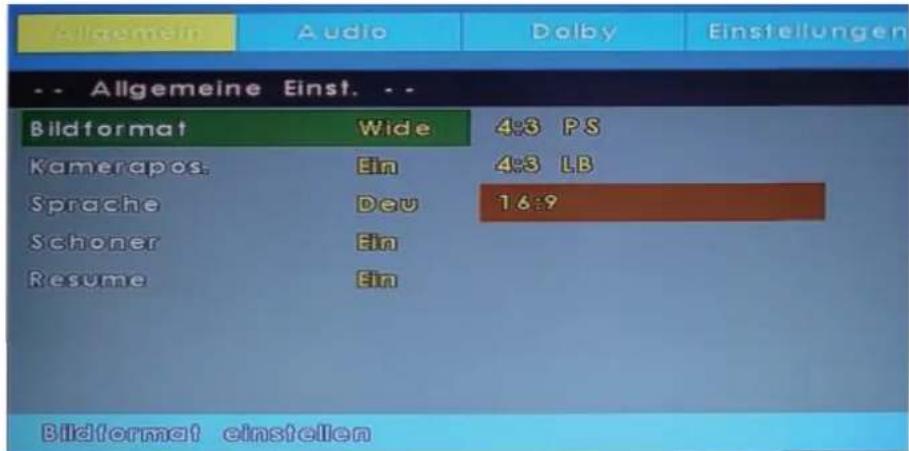

TV-Anzeige

• 4:3 Pan Scan(PS)

Man wählt diese Einstellung aus, wenn das CD/DVD-Wiedergabegerät an einen üblichen Fernseher angeschlossen ist. Wide-screen Breitbild-Bilder werden dargestellt, allerdings werden einige Teile automatisch abgeschnitten.

• 4:3 Letterbox(LB)

Man wählt diese Einstellung aus, wenn das Wiedergabegerät an einen üblichen Fernseher angeschlossen ist. Wide-screen Breitbild-Bilder werden mit einem schwarzen Rand an der Ober- und Unterseite dargestellt.

- Breit

Man wählt diese Einstellung aus, wenn das Wiedergabegerät an einen Breitbildfernseher angeschlossen ist.

Allgemein Audio Dolby Einstellungen -- Allgemeine Einst. -- Bildformat Wide 4:3 PS Kamerapos Ein 4:3 LB Sprache Dev 16:9 Schoner Ein Resume Ein Bildformat einstellen

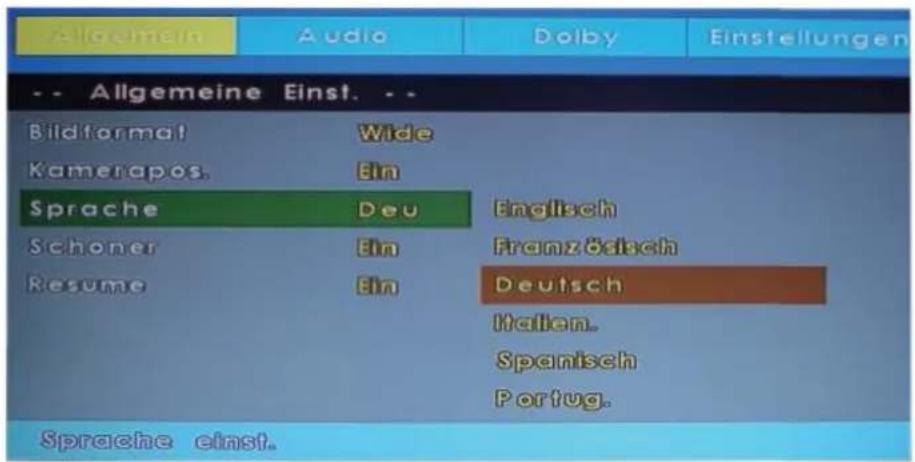

Anzeige-Sprache

Man wählt hiermit die Bildschirmanzeigesprache aus.

Allgemein Audio Dolby Einstellungen -- Allgemeine Einst. -- Bildformal Wide Kamerapos Ein Sprache Deu Englisch Schoner Ein Französch Resume Ein Deutsch Mallen. Spanisch Portug. Sprache einst.

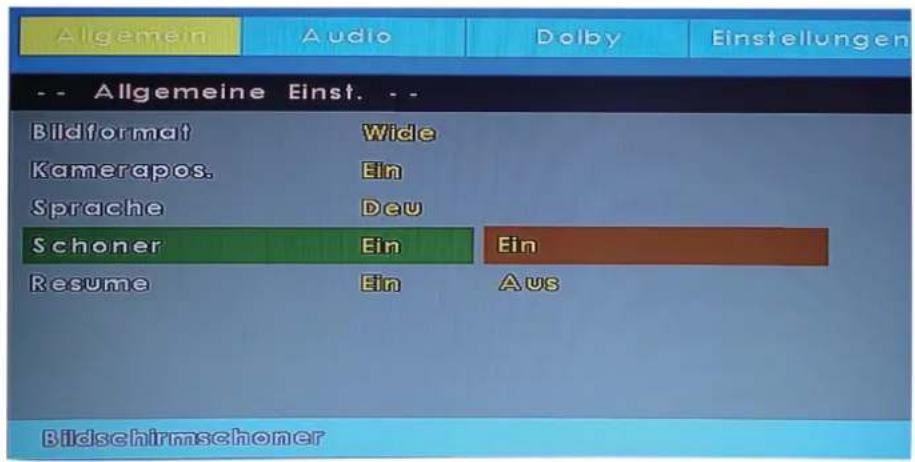

Bildschirmschoner

Startet den Bildschirmschoner. Die Bildschirmschonerbilder werden angezeigt, wenn das Wiedergabegerät angehalten hat oder die Anzeige für einige Minuten still steht. Dieser Bildschirmschoner kann Ihren Bildschirm vor Schäden bewahren.

• Ein (Aktiviert den Bildschirmschoner)
• Aus (Deaktiviert den Bildschirmschoner).

Allgemein Audio Dolby Einstellungen -- Allgemeine Einst. -- Bildformat Wide Kamerapos Ein Ein Sprache Deu Aus Schoner Ein Resume Ein Kamerapos. Einstellen

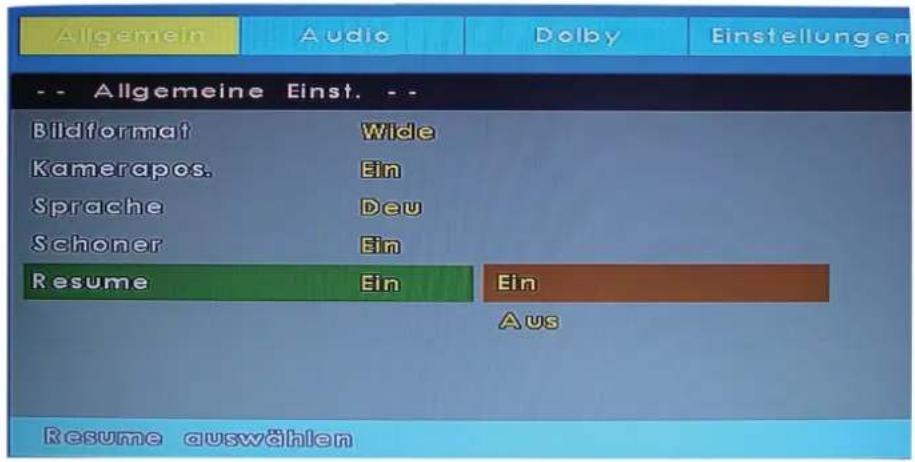

Letzte Wiedergabe

Diese Funktion speichert den letzten Konfigurationszustand ihres Systems. Sie können diese Funktion durch "Ein "aktivieren und durch "Aus" deaktivieren.

Wenn Sie Ein ausgewählt haben, gehen beim Herunterfahren des Gerätes oder einem Systemabsturz die Konfigurationseinstellungen nicht verloren und das Gerät startet mit den Einstellungen, die das Gerät vor dem Herunterfahren bzw. Systemabsturzes hatte, neu. Sie können also jederzeit Ihr Gerät mit den gewünschten Konfigurationseinstellungen starten.

Haben Sie "Aus" gewählt, startet das Gerät jedes Mal mit den zurückgesetzten Grundeinstellungen

• Ein (Aktiviert den Speicher)
• Aus (Deaktiviert den Speicher).

Allgemein Audio Dolby Einstellungen -- Allgemeine Einst. -- Bildformat Wide Kamerapos Ein Sprache Deu Schoner Ein Ein Resume Ein Aus Bildschirmschoner

AUDIO-Einstellungen

• Speaker Setup (Lautsprechereinstellungen)

Drücken Sie auf der Audio Setup Page (Audioeinstellungsseite) die „▼“-Taste, um den Speaker Setup (Lautsprechereinstellungen)-Eintrag auszuwählen und dann OK, ENTER oder die „►“-Taste, um zur Speaker Setup Page (Lautsprechereinstellungen-Seite) zu gelangen.

Allgemein Audio Dolby Einstellungen -- Allgemeine Einst. -- Bildformat Wide Kamerapos. Ein Sprache Deu Schoner Ein Resume Ein Ein Aus Resume auswählen

Allgemein Audio Dolby Einstellungen -- Audioeinstellseite -- Downmix STR Gehe Zu Audioeinstellseite

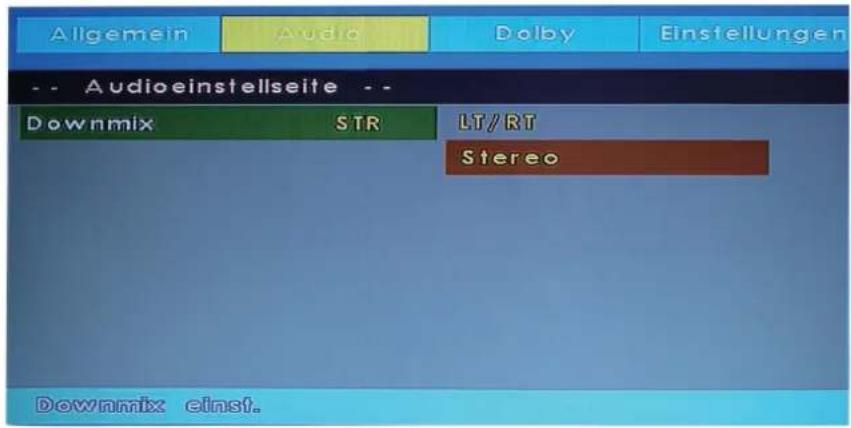

Zusammenmischen

LT/RT

Bei einer in Multikanaltechnik aufgenommen CD/DVD wird das Ausgabesignal gebündelt auf den linken und rechten Kanal ausgegeben.

- Stereo

Bei einer in Multikanaltechnik aufgenommen CD/DVD wird das Ausgabesignal zu einem Stereosignal gebündelt.

Allgemein Audio Dolby Einstellungen -- Audioeinstellseite -- Downmix STR LT/RT Stereo Downmix einst.

Dolby Digital Einstellungen

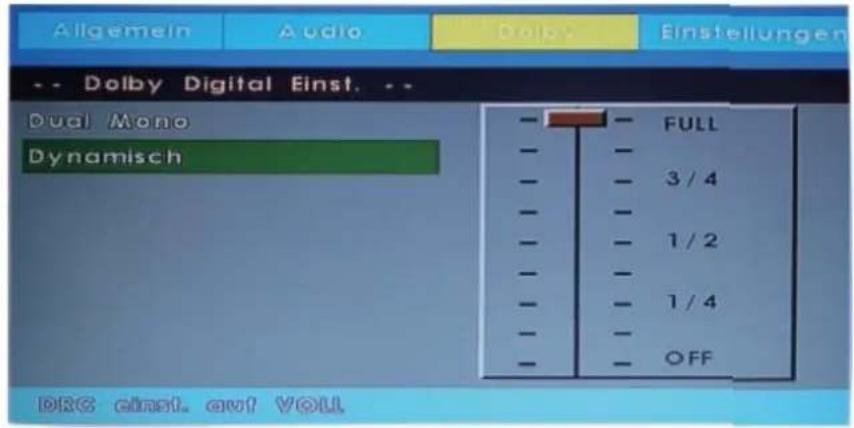

Dynamic

Nutzen Sie diese Option zur Einstellung der Kompressionsrate und somit zur Kontrolle des Soundkontrastes.

Allgemein Audio Dolby Einstellungen -- Dolby Digital Einst. -- Dual Mono Dynamisch - FULL - 3/4 - 1/2 - 1/4 - OFF DRG einst. auf VOLL

Benutzereinstellungen

Allgemein Audio Dalby Einstellungen -- Einstellungen -- TV - Typ PAL PAL Audio Deu Multi Unterittel Deu NISC Diskmenü Deu Sperré Password Reset TV - Standard einstellen

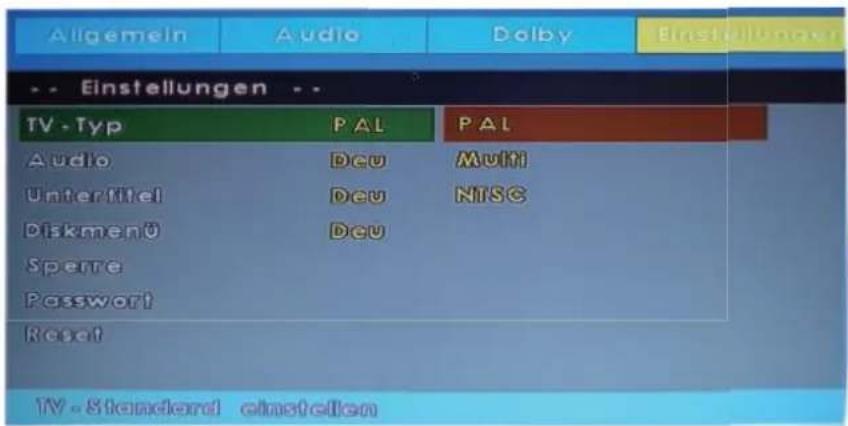

Fernseher-Wiedergabesystem (TV-Typ)

• PAL

Man wählt es aus, wenn das Wiedergabegerät an einen Fernseher mit PAL-Farbsystem verbunden ist.

- MULTI

Die Wiedergabe stellt das Farbsystem gemäß der eingelegten CD/DVD ein.

- NTSC

Man wählt es aus, wenn das Wiedergabegerät an einen Fernseher mit NTSC-Farbsystem verbunden ist.

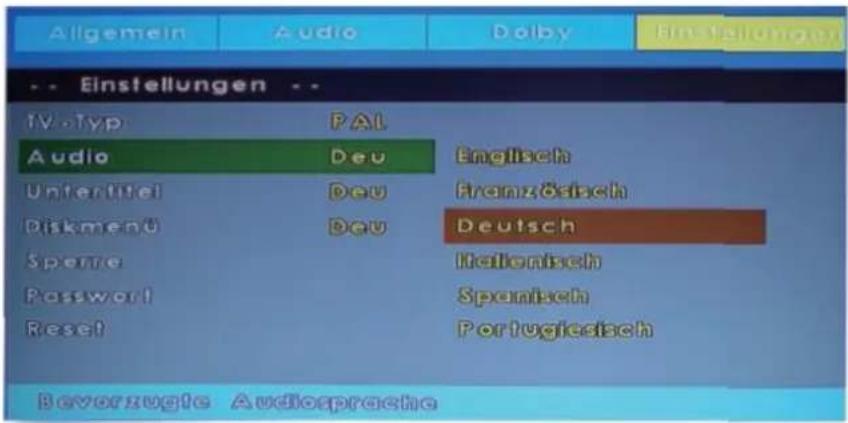

Audio

Wenn mehrere Sprachen auf der DVD aufgenommen worden sind, werden diese hier angezeigt und der Sound kann in einer der aufgenommenen Sprachen wiedergeben werden. Wenn nicht, erfolgt die Wiedergabe mit der ersten Sprache.

Allgemein Audio Dolby Einstellungen -- Einstellungen -- IV -Typ PAL Audio Deu Englisch Unteritel Deu Französch Diskmenü Deu Deutsch Speme Italienisch Password Spanisch Reset Portugiesch Beverzugte Audiosprache

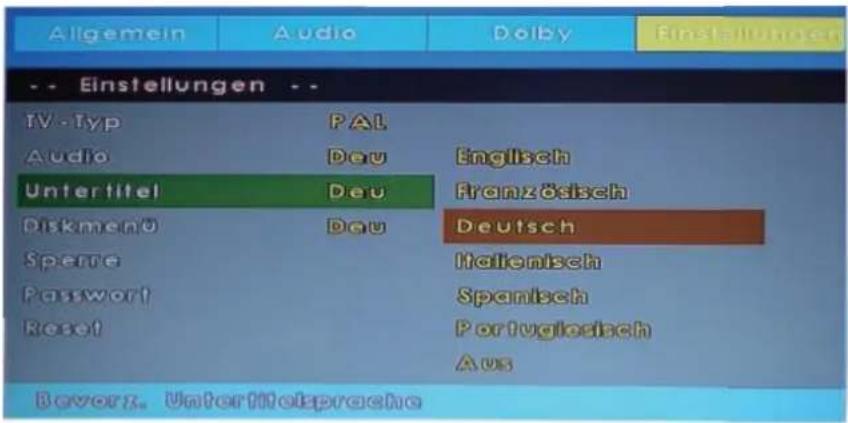

Untertitel

Wenn mehrere Sprachen auf der DVD aufgenommen worden sind, werden diese hier angezeigt. Sie können hier die Sprache, in der der Untertitel angezeigt werden soll, einstellen. Wenn nicht, erfolgt die Wiedergabe ohne Untertitel.

Allgemein Audio Dolby Einstellungen -- Einstellungen -- TV - typ PAL Audio Dev Englisch Untertitel Dev Französisch Diskmenü Dev Deutsch Sperrer Italienisch Password Spanisch Reset Portuguesech Aus Beverz. UntertMolprache

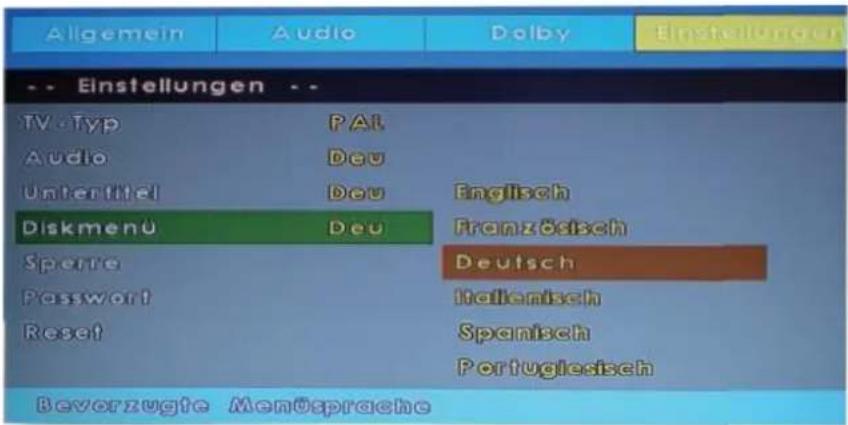

Discmenü

Wenn mehrere Sprachen auf der DVD aufgenommen worden sind, werden diese hier angezeigt. Sie können sich das DVD-Menü in einer dieser Sprachen anzeigen lassen. Wenn keine Auswahl getroffen wird ist die standard Einstellung aktiv.

Allgemein Audio Dolby Einstellungen -- Einstellungen -- TV -Typ PAL Audio Deu Untentitel Deu Englisch Diskmenü Deu Französisch Sperrä Deutsch Password Italienisch Reset Spanisch Portugiesisch Beverzugte Menösprache

Technische Daten USB Anschluss

USB Ausgangsspannung: 5V/500mA

USB Stick max. Größe: 1TB

externe Festplatte (HDD): 1TB

Formatierung: fat und NTFS format

Lesbare USB Formate

Media	File Exit.	Codec		Remark
		Video	Audio
MOVIE	.avi	MJPEG	MP3, WMA, AAC, PCM	The Max Resolution And Frame Rate: 1280X720@30fps Max Data Rate: 20 Mbps
		Xvid, MPEG-4, H.265, WMV9/VC-1		The Max Resolution And Frame
	.mp4/.mpeg4	MPEG-2, MPEG-4, H.265, Xvid, MJPEG	MP3, AAC, PCM
	.ts/.trp	MPEG-1, MPEG-2, H.265, VC-1	MP1/MP2/MP3, AAC
			MP1/MP2/MP

Technische Daten USB Anschluss

MOVIE	.rm/.rmvb	RV30,RV40		AAC,COOK	Resolution:800x600(RV30)1280x720(Rv40)
PHOTO	.jpg	Progressive DCT			Max Resolution:1920×1080
	.jpeg	Baseline DCT			Max Resolution:7680×4320
	.bmp	---			Max Resolution:1920×1080Pixel Depth: 8/24/32 bit
	.png	---			Max Resolution:1920x1080
MUSIC	.mp3	---	MP3		Sample Rate:32K~48KHzBit Rate: 32K~320KbpsChannel: Mono/Stereo
	.wmv	---	PCM
	.mp4/.aac/.m4a	---	AAC		Sample Rate:8K~48KHzBit Rate: 24K~384KbpsChannel: Mono/Stereo
TEXT	.txt	ANSI/UNICODE GB/UTF8			File Size: Max 10MB

Technische Daten
LDD3288

Art des Displays		LED Display (Pixel Class 1)
Bildschirmgröße		32" (80cm)
Bildseitenverhältnis		16:9
Auflösung		1920*1080
Kontrastverhältnis		4000:1
Helligkeit		200 cd/m2
Farben		16.7M color
Betrachtungswinkel		Horizontal: 178° / Vertikal: 178°
Reaktionszeit		6.5ms
Bildwiederholungsrate		50/60Hz
Video Farbsystem		PAL / SECAM
TV Funktion	TV Standard	BG, DK, I, L/L'
	CATV (optional)	S1~S41 Kanal, Hyper Band
	Kanäle (ATV / DVB-T / -C / -S)	100 / 1000(T+C) / 5000(S)
	Videotext (ATV / DTV)	Total 1000 Pages
Anschlüsse	DC 12 Volt EINGANG	ja
	USB	1
	HDMI	3
	SCART	1
	PC AUDIO IN	1
	VGA	1
	YPBPR (per Adapterkabel)	1
	AV (per Adapterkabel)	1
	COAXIAL AUSGANG	1
	DVB-T/-C / TVRF ANT. EING.	1 (5V)
	DVB-S ANTENNEN EINGANG	1
	CI+ SLOT	1
	KOPFHÖRER AUSGANG	1
OSD Sprache		Englisch/Deutsch/Französisch/usw.
Audio Ausgang		2x8W
Gewicht gesamt		7.5KG
Gewicht nur Gerät (inkl. Standfuß)		5.5KG
Spannungsversorgung		DC 12V/24V 5A/2.5A
Leistungsaufnahme maximal		60W
Leistungsaufnahme „EIN“ nach EN 62087		40W
Spitzenluminanzverhältnis in %		<75%
Leistungsaufnahme Standby		0,5W
Quecksilbergehalt in mg / Blei enthalten		0,0 mg / ja
VESA		200mm*100mm

Hinweis: Änderung von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

Technische Daten
LDD4088

Art des Displays		LED Display (Pixel Class 1)
Bildschirmgröße		40" (100cm)
Bildseitenverhältnis		16:9
Auflösung		1920*1080
Kontrastverhältnis		5000:1
Helligkeit		220 cd/m2
Farben		16.7M color
Betrachtungswinkel		Horizontal:176° / Vertikal:176°
Reaktionszeit		8.5ms
Bildwiederholungsrate		50/60Hz
Video Farbsystem		PAL / SECAM
TV Funktion	TV Standard	BG, DK, I, L/L'
	CATV (optional)	S1~S41 Kanal, Hyper Band
	Kanäle (ATV / DVB-T / -C / -S)	100 / 1000(T+C) / 5000(S)
	Videotext (ATV / DTV)	Total 1000 Pages
Anschlüsse	DC 12 Volt EINGANG	ja
	USB	1
	HDMI	3
	SCART	1
	PC AUDIO IN	1
	VGA	1
	YPBPR (per Adapterkabel)	1
	AV (per Adapterkabel)	1
	COAXIAL AUSGANG	1
	DVB-T/-C / TVRF ANT. EING.	1 (5V)
	DVB-S ANTENNEN EINGANG	1
	CI+ SLOT	1
	KOPFHÖRER AUSGANG	1
OSD Sprache		Englisch/Deutsch/Französisch/usw.
Audio Ausgang		2x8W
Gewicht gesamt		9.5KG
Gewicht nur Gerät (inkl. Standfuß)		7.5KG
Spannungsversorgung		DC 12V/24V 7A/3.5A
Leistungsaufnahme maximal		82W
Leistungsaufnahme „EIN“ nach EN 62087		58W
Spitzenluminanzverhältnis in %		<75%
Leistungsaufnahme Standby		0,5W
Quecksilbergehalt in mg / Blei enthalten		0,0 mg / ja
VESA		200mm*200mm

Hinweis: Änderung von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

UltraMedia

GmbH & Co. Handels KG

Wichtige Mitteilung!

Die Firma UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Straße 28

21337 Lüneburg

Tel.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

Erreichbarkeit: Mo.-Do.: 08:00-17:00

Fr.: 08:00-14:30 (bis 16 Uhr eingeschränkter Support)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Gewährleistung für die Dauer von 24 Monaten.

Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Gewährleistungssiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Gewährleistung von 6 Monaten ab Kaufdatum. Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung. Im Gewährleistungsfall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder

Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse ein. Unfreie Pakete können nicht angenommen werden. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt die UltraMedia GmbH keine Haftung! Vor einem eventuellen Versand des Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus zurück. Wir wünschen Ihnen noch viel Freude mit Ihrem Reflexion-Gerät!

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDD3288 & LDD4088

der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar....

http://www.ultramedia.de/index.php/ce-konformitaetserklaerung.html

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

ENERG Y UA ENERGY - CYPICAL IE IA LDD3288 A* A B C D E F A

ENERG Y UA empiren - epeyen IE IA LDD-4088 A* A B C D E F A

ALLE RECHTE VORBEHALTEN, URHEBERRECHTE UltraMedia GmbH & Co. Handels KG

CE

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.

Elektrische und elektronische Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen separat entsorgt werden.

Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten.

Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie direkt bei Ihrer Stadtverwaltung.

Importeur:

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

21337 Lüneburg

Mit integriertem DVD-Player & DVB-T2 HD, DVB-S2, DVB-S, DVB-T, DVB-C und Cl+ Slot

Model No.: LDD3288 & LDD4088
