Produkttyp	Ölradiator (Heizung)
Marke	Heller
Modell	KE208
Heizleistung	1500 W (2 × 750 W)
Spannung	220–240 V, 50 Hz
Thermostat	Stufen: Hi (Hoch), Md (Mittel), Lo (Niedrig), OFF
Heizstufen	2 Stufen (je 750 W)
Zusatzfunktion	Keine Turbofunktion oder Timer bei KE208
Sicherheit	Überhitzungsschutz, Kippschutz (automatische Abschaltung bei Umkippen), kein Überdecken
Kabelspeicher	Ja, an der Rückseite
Montage	Rollen und Kleiderbügel im Lieferumfang (Montageanleitung enthalten)
Reinigung	Mit feuchtem Tuch abwischen, nicht mit Wasser übergießen
Maße (ca.)	Höhe: 640 mm, Breite: 440 mm, Tiefe: 250 mm
Gewicht (ca.)	12 kg
Garantie	2 Jahre (nach Registrierung)

Häufig gestellte Fragen - KE208 Heller

Wie schließe ich den Heller KE208 Ölradiator an?

Stecken Sie den Netzstecker in eine separate Steckdose mit 220–240 V und mindestens 2,0 mm² / 15 A. Verwenden Sie kein Verlängerungskabel.

Warum riecht der Heizkörper beim ersten Gebrauch?

Beim ersten Aufheizen können Gerüche aufgrund von Produktionsrückständen auftreten. Lüften Sie den Raum gut, der Geruch verschwindet nach kurzer Zeit.

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Thermostatregler auf Hi (hohe Temperatur), Md (mittel) oder Lo (niedrig). Bei Erreichen der Temperatur schaltet das Gerät automatisch ab und wieder ein.

Kann ich den Heizkörper im Badezimmer verwenden?

Nein, der Heller KE208 ist nicht für Badezimmer, Duschen oder Schwimmbäder geeignet. Halten Sie ihn von Wasser fern.

Warum macht der Heizkörper knackende Geräusche?

Knackgeräusche entstehen durch die Ausdehnung des Öls und der Metallteile beim Aufheizen. Dies ist normal und kein Defekt.

Wie montiere ich die Rollen?

Legen Sie das Gerät auf eine weiche Unterlage, entfernen Sie die Flügelschrauben an den U-Bügeln, setzen Sie die Rollenhalter ein und ziehen Sie die Schrauben fest. Die Rollen gehören an die Unterseite, nicht an die Oberseite.

Was bedeutet die blinkende Kontrollleuchte?

Ein Blinken der Betriebsanzeige zeigt an, dass der Kippschutz aktiviert wurde (z. B. nach einem Umkippen). Stellen Sie das Gerät aufrecht, die Leuchte leuchtet dann dauerhaft.

Kann ich Wäsche auf dem Heizkörper trocknen?

Verwenden Sie den mitgelieferten Wäschetrockner (Kleiderbügel). Decken Sie das Gerät niemals mit Kleidung oder Handtüchern ab – Brandgefahr!

Wie reinige ich den Ölradiator richtig?

Wischen Sie das Gehäuse mit einem feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel und tauchen Sie das Gerät nie in Wasser.

Was tun, wenn der Heizkörper nicht startet?

Prüfen Sie: 1. Ist der Stecker richtig eingesteckt? 2. Ist der Thermostat nicht auf OFF? 3. Sind die Schalter für die Heizstufen gedrückt? 4. Ist der Kippschutz ausgelöst? Wenn alles in Ordnung ist, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG KE208 Heller

總代達

嘉儀企業股份有限公司

成立於1968年，每個細節都用心，每個環節都關心 總公司：台北市民生東路三段2號6樓 TEL:[phone]

图格高程·台北[02]2627-2189·新竹[03]553-4998·台中[04]2472-0886 台南[06]201-4201·高雄[07]310-2988

嘉儀企業電器產品系列

德國 LIEBHERR 利勃冰箱

德國 Miele 精品家電

德國嘉儀 HELLER 家電

美國 KitchenAid 家電

美國 JENN-AIR 尊爵冰箱

美國 MAYTA 美泰克家電

義大利 ARISTON 阿里斯頓家電

義大利 FABER 抽油煙機

德國嘉儀HELLER恆溫電暖爐

KE208/KE210/KE212/KE215系列

使用說明書

使用前注意事項

※使用中禁止棉被、衣物、布類、紙箱等覆蓋全機，以免發生危險。

●使用機器前請確認機器電壓，避免發生危險。

●請勿在浴室、淋浴室或游泳池周圍附近使用此電暖器。

●本電暖器為充填精確量之特殊油，需要打開機體維修或發生漏油現象時，應由製造業者或其服務代理商專業技術員維修。

●要去業本電暖爐時應遵守關於業油之規定。

●為安全起見，請使用單獨插座，勿與其它電氣用品共用，以免用電超載造成電線插座燒壞或總開關跳電。

●插座配線至少需2.0mm2/15A，如機器使用中電線有溫熱情形為正常現象。

●勿自行加用延長線使用電暖爐。

●使用本機時勿與易燃物接近，如紙類、汽油類。

●暖風加速器為輔助系統，想讓室溫提升較快時可使用其暖風加速器。

●使用中禁止在機体前端上方氣孔覆蓋任何物品或衣物，亦禁止將任何物品或金屬品放入氣孔內，以免導致機器故障與危險。

●機體之葉片表面有一定溫度，請勿長時間觸摸或讓兒童接觸。

●請勿直接用水噴淋本機器，以免發生危險。

●機器移動時，如電源指示燈會閃爍，此乃防傾倒自動斷電裝置啟動，為正常現象。

- 若電源線損壞時，必須由製造廠或代理商之服務中心具有專業資格的人員更換，以避免危險。

●本機器散熱孔前方之插座僅供Turbo快熱送循環風扇使用，禁止使用其它家電用品。

●為確保您的權益，並讓我們為您提供更好的售後服務，請您填妥『保證書兌換卡』後儘快寄回本公司(免郵資)，或上網登錄。購買日期未填寫或未蓋經銷商店章者，請檢附購買證明或發票，否則一律以產品出廠日期計算保證期。

目錄

1 嘉儀Heller葉片式電暖爐介紹 4
2 機器介紹 5
3 滑輪安裝說明 6
4 專利衣架組裝說明 8
5 使用說明介紹 10
6 電暖爐無法啟動時的基本檢測法 15
7 簡易保養方法 15

CONTENTS

1 嘉儀Heller葉片式電暖爐介紹

為了讓暖房效果更理想，使用本電暖爐時請儘量將門窗關閉。本機器為自動恆溫感應設計，當溫度達到設定時機器會自動間歇關機，此為正常現象。

德國Heller葉片式電暖爐採密閉液態迴流管路設計，透過葉片散熱及冷熱空氣對流原理，來達到暖房效果。由於剛開機時室內溫度提升的速度較慢，可開啟「暖風加速器」來幫助室內溫度提升。使用中還可搭配專利「TURBO快熱送循環風扇」加速葉片熱能傳達，此可擴大暖房空間，縮短暖房時間，讓室內暖的更快更均勻。

暖風加速器

暖風加速器是用來幫助室內溫度提升並非主要使用的熱源，不建議長時間持續使用。使用中隨時感到室溫微降，都可開啟暖風加速器使用。

專利TURBO快熱送循環風扇(限配有TURBO循環風扇機型使用)

使用專利TURBO快熱送循環風扇可以加速提升冷熱對流效果與擴大暖房空間，讓室內暖的更快更均勻，建議於機器使用中搭配使用。

定時器(詳見使用說明)

本定時器為24小時制，體貼配合作息使用，可預約開機、關機或多種時段設定。每次設定定時器時需先把「對時箭頭」對準目前時間，再將開關撥至①位置，最後把開機時段與關機時段的撥動指針分別撥出來才能完成設定。

2 機器介紹

※規格配備因機型而有所不同。 ※原廠保有對本產品之規格、配備修改的權利，如有變更，恕不另行通知。

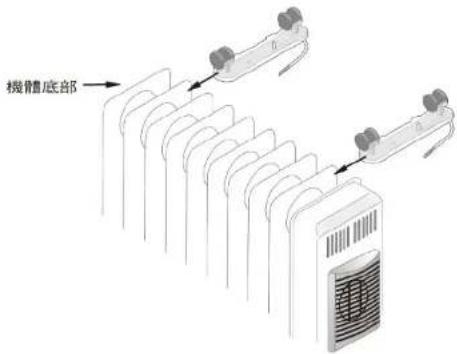

3 滑輪安裝說明

請小心將電暖爐倒置，再找出U型環，並將蝶型螺絲母卸下。

(為防止機器烤漆受損或傷及地板，倒置前請準備厚紙板或地毯墊底)。

Illustration of a mechanical device with two wheels and a curved handle (no text or symbols)

將輪座之輪子朝上，並分別放置在電暖爐底部暖風加速器後方第一格與電暖爐尾端的第二格中間（如箭頭所示）。

U型環繞過電暖爐機體穿越輪座另一端的螺絲孔，並將蝶型螺絲母旋緊固定。

註:手指力量若不足以固定輪座，可利用尖嘴鉗或鯉魚鉗加以旋緊。

最後將電暖爐扶正，並測試輪子是否滑動順暢。

註：嚴禁將輪座裝在機體頂部！

倒置使用機器將導致機器指壞並造成危險。

4 專利衣架組裝說明

將衣架翼形固定片取出，平放檯面，每支鋁管插入固定槽內。

图一 翼形固定片

圖二 依序將二、三、四支鋁管全部套緊

Pure mechanical assembly diagram showing a bracket with a downward arrow indicating motion (no text or symbols)

图
取出另一翼形固定片平放檯上

Technical line drawing of a mechanical bracket or support structure (no text or symbols)

目四
依序將鋁管套入另一 翼形固定片的前端

Technical line drawing of a mechanical component with a downward arrow indicating force or movement (no text or symbols)

圖五
輕拍翼形固定片，讓 鋁管全部套入

拿住衣架，將固定架口型處套入機體之葉片上。（圖六）

Diagram of a refrigerator with rack and door, showing internal compartments and a control panel (no text or symbols)

隨機附贈迷你衣架夾。（將衣夾圓孔振開，可夾入鋁管，並自行分配套在鋁管上）。（圖七）

5 使用說明介紹

KE208TF/KE210TF/KE212TF 機型

控制面版介紹

定時器

定時器周圍的撥動指針每支為 15 分鐘，往內撥為 "不使用時段"，往外撥為 "要使用時段"。

一般使用說明

1. 將定時器中的開關撥至「I」位置。

2. 將恒溫控制器調至 MD(中溫) 或 HI(高溫) 位置。

3. 同時按下電熱段位 ① (暖風加速器) 與 ② (主熱源) 二個按鍵，如此室溫可以較快提升。待溫度提升時，關掉① 按鍵，加按③ (主熱源) 按鍵。

註：●電熱設位①（暖風加速器）可以視暖房需求不同隨時開啟或關閉。

- 搭配 TURBO 快熱送循環風扇使用效果更佳。

使用定時器

範例：晚上6-8點以及10-12點以及凌晨4-6點三個時段使用

1. 將定時器中的開關接至「①」位置。

2. 轉動定時器外框將對時箭頭對準現在時間（例如下午5點，請對準數字17）。請勿用手直接撥定時器中央指針。

3. 選擇好恆溫控制器 & 電熱段位選項。

4. 最後將 18-20(8 支指針)、22-24(8 支指針)、4-6(8 支指針)，三個時段的撥動指針向「外撥」，其它的時段指針向「內撥」即可。

注意：

- 本機器最高耗電量為 1500w，所以電熱段位 ① ② 與 ③ 同時按下時，機器會自動關閉一個電熱段位（此為保護作用）。

- 本電暖爐為恆溫設計，當溫度達到所設定時，機器會間歇性斷電。待溫度不足時，機器會再自動啟動。機器使用中指示燈會間歇性亮起與熄滅，此為正常現象。

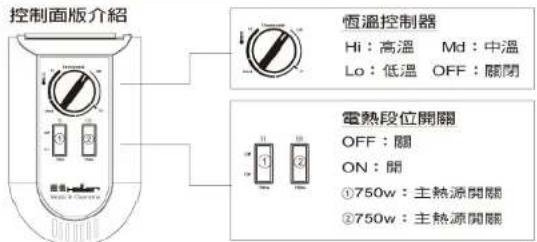

KE208 機型

一般使用說明

1. 將恆溫控制器調至 MD(中溫) 或 HI(高溫) 位置。
2. 同時按下電熱段位①與②。
   註：搭配 TURBO 快熱送循環風扇使用效果更佳。

KE210F/KE212F 機型
控制面版介紹

一般使用說明

1. 恆溫控制器調至 MD(中溫) 或 HI(高溫) 位置。
2. 同時按下電熱段位 ①(暖風加速器)與②(主熱源)二個按鍵，如此室溫可以較快提升。待溫度提升時，關掉①按鍵，加按③(主熱源)按鍵。

註：●電熱段位①（暖風加速器）可以視暖房需求不同隨時開啟或關閉。

- 搭配 TURBO 快熱送循環風扇使用效果更佳。

注意：

• 本機器最高耗電量為 1500w，所以電熱段位 ① ② 與 ③ 同時按下時，機器會自動關閉一個電熱段位（此為保護作用）。
• 本電暖爐為恆溫設計，當溫度達到所設定時，機器會間歇性斷電。待溫度不足時，機器會再自動啟動。機器使用中指示燈會間歇性亮起與熄滅，此為正常現象。

KE215TF 機型

控制面版介紹

一般使用說明

1. 將定時器中的開關撥至「I」位置。
2. 將恆溫控制器調至 MD(中溫) 或 HI(高溫) 位置。
3. 同時按下電熱段位①（暖風加速器）與②（主熱源）二個按鍵，如此室溫可以較快提升。待溫度提升時，關掉①按鍵，加按③（主熱源）按鍵。

註：暖風加速器可以視暖房需求不同隨時開啟或關閉。

使用定時器

範例：晚上6-8點以及10-12點以及凌晨4-6點三個時段使用

1. 將定時器中的開關撥至「○」位置。
2. 將對時箭頭對準現在時間。(例如下午5點，請對準數字17)
3. 選擇好恆溫控制器 & 電熱段位選項
4. 最後將 18-20(8 支指針)、22-24(8 支指針)、4-6(8 支指針)，三個時段的撥動指針向「內撥」，其它的時段指針向「外撥」即可。

定時器

定時器周圍的撥動指針每支為15分鐘，往內撥為"使用時段"，往外撥為"不使用時段"。

注意：

• 本機器最高耗電量為 3000w，所以電熱段位 ①②與 ③同時按下時，機器會自動關閉一個電熱段位（此為保護作用）。
  ●本電暖爐為恆溫設計，當溫度達到所設定時，機器會間歇性斷電。待溫度不足時，機器會再自動啟動。機器使用中指示燈會間歇性亮起與熄滅，此為正常現象。

6 電暖爐無法啟動時的基本檢測法

1. 插頭沒插好或插座沒電。
2. 總電源開關跳開。
3. 定時器開關指向 “0” 的位置或定時 位置。
4. 電熱段位開關沒按下(請向下按 ON 位置)。
5. 恆溫開關設定的溫度太低。(請調至MD或HI)
6. 如依上述情形檢查後仍無法排除時，請您送至所購買的電器行或與本公司服務中心連絡，切勿自行動手修理。

7 簡易保養方法

1. 用微濕抹布將電暖爐機體擦拭乾淨即可(※勿用水沖洗)。
2. 長時間不使用時，請將防塵套套上。
3. 衣架拆解後，可放於防塵套外側口袋裡。
