Produkttyp	Bandpass-Aktivsubwoofer für Fahrzeuge
Marke	Pyle
Modell	PLTAB8
Treibergröße	8 Zoll (20,3 cm)
Impedanz	4 Ohm
Spitzenleistung	250 W
Frequenzgang	35 Hz - 800 Hz
Schwingspule	Aluminium
Gehäuseausführung	Bandpass für extra tiefe Bässe
Membranmaterial	Blauer Polypropylen-Konus
Sicke	Speziell behandelte schwarze Gummisicke
Anzahl der Ports	1
Abmessungen (Durchmesser x Höhe)	10 x 19,8 Zoll (ca. 25,4 x 50,3 cm)
Gewicht	ca. 5 kg
Garantie	2 Jahre eingeschränkte Herstellergarantie
Einbauort	Fahrzeug (z.B. Kofferraum)

Häufig gestellte Fragen - PLTAB8 Pyle

Wie schließe ich den Pyle PLTAB8 Subwoofer an mein Autoradio an?

Der Subwoofer wird über Cinch-Kabel (RCA) an den Subwoofer-Ausgang des Radios angeschlossen. Stellen Sie sicher, dass die Stromversorgung (12V) und Masse korrekt angeschlossen sind. Verwenden Sie ein geeignetes Netzkabel und sichern Sie es mit einer Sicherung.

Welche Leistung benötigt der PLTAB8?

Der Subwoofer hat eine Spitzenleistung von 250 Watt und eine Impedanz von 4 Ohm. Ein Verstärker mit mindestens 200 Watt RMS an 4 Ohm wird empfohlen.

Kann ich den Subwoofer in einem geschlossenen Gehäuse betreiben?

Der PLTAB8 ist als Bandpass-Subwoofer konzipiert und sollte in der mitgelieferten oder einer passenden Bandpassbox betrieben werden, um optimale Bassleistung zu erzielen.

Was bedeutet die Frequenzangabe 35 Hz - 800 Hz?

Der Frequenzgang gibt den nutzbaren Bereich an. Tiefe Frequenzen ab 35 Hz werden für druckvollen Bass wiedergegeben, während die obere Grenze bei 800 Hz liegt, was typisch für Subwoofer ist.

Wie reinige ich den Subwoofer?

Reinigen Sie die Oberfläche mit einem trockenen oder leicht feuchten Tuch. Vermeiden Sie aggressive Reinigungsmittel und lassen Sie keine Feuchtigkeit in die Schwingspule gelangen.

Ist der PLTAB8 für den Einbau in ein Auto geeignet?

Ja, der Subwoofer ist speziell für den Fahrzeugeinbau entwickelt. Er passt in die meisten Kofferräume und wird mit Befestigungsmaterial geliefert.

Was tun bei Verzerrungen oder Übersteuerung?

Reduzieren Sie die Lautstärke am Radio oder Verstärker. Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Impedanz korrekt ist. Ein Hochpassfilter kann helfen, zu tiefe Frequenzen zu vermeiden.

Kann ich mehrere Subwoofer anschließen?

Ja, aber achten Sie auf die Gesamtimpedanz. Bei Parallelschaltung von zwei 4-Ohm-Subwoofern ergibt sich 2 Ohm, was einen leistungsfähigen Verstärker erfordert.

Wie lang ist die Garantiezeit?

Pyle gewährt eine eingeschränkte Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. Bewahren Sie den Kaufbeleg auf.

Welche Sicherheitshinweise sind zu beachten?

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie Anschlüsse herstellen. Verwenden Sie eine Sicherung in der Nähe der Batterie. Achten Sie auf ausreichende Belüftung, um Überhitzung zu vermeiden.

BEDIENUNGSANLEITUNG PLTAB8 Pyle

PYLE

SPECIFICATIONS

PLQB8/PLQB10/PLQB12

PLHB8/PLHB10/PLHB12

Black electronic device with two speakers, no visible text or symbols

PLTB8/PLTB10/PLTB12

Close-up of a black cylindrical electronic device with a grid-patterned lens (no visible text or symbols)

PLTAB8/PLTAB10/PLTAB12

Close-up of a black cylindrical object with a blue and white fan-like pattern, resembling a mechanical or electronic component (no visible text or symbols)

PLTA8N/PLTA10N/PLTA12N

Close-up of a cylindrical mechanical component with a central circular recess and a label 'PYLE' on its side (no other text or symbols visible)

PLBAW210/PABAW212

Black and white electronic device with dual speakers and a digital display (no visible text or symbols)

WWW.PYLEAUDIO.COM

MANFACTURER'S LIMITED TWO YEAR WARRANTY

PYLE AUDIO CORP. warranties this unit to be free from defective material or workmanship and will repair or replace this unit or any parts belonging to this unit. only if proven that after normal use it was defective within one(1) years from the date of original purchase.

The item, when sent in for service should be accompanied by proof of purchase.

Our obligation under this warranty is limited to the repairing or replacing at our discretion, the defective instrument or any part there of when it is returned, transportation must be prepaid to the legacy Service Center at the address below. The return shipping fees are as follows if the entire enclosure is sent in there will be a fee of \20.00 for return shipping, however we would suggest you would return only the defective speakers if that \10.00. Be advised we are not responsible for cosmetic damage of the unit. this, warranty will be considered void, if the unit has been tampered in a commercial vehicel. This warranty does not cover accidental damage. All payment accompanying defective units should be by US money order, or any other payment option must be authorized by out service center.

Send your unit to:

PLYE SERVICE CENTER

1600-63 ^RD Street

Brooklyn, New York 11204 USA

1-718-236-2400

1-800-444-5671

www.pyleaudio.com

IMPORTANT

Pack carefully in original carton if possible. We are not responsible for damage incurred in returning items for repair. A letter stating your exact street address, daytime phone number, and a brief statement describing the problem you are experiencing to ensure proper repair of the unit in question.

PLHB10

PLHB8

PLHB12

FEATURESD	PLHB8	PLHB10	PLHB12
Woofer Size	8"	10"	12"
Power Handling(Peak)	600W	800W	1000W
Frequency Response	35Hz-20k Hz	30Hz-20k Hz	25Hz-20k Hz
Woofer Used	PLHB8	PLHB10	PLHB12
Ports	2	2	2
Dimensions	28.25"x12.25"x12.25"	32.5"x14.25"x14.25"	36"x16.5"x16.5"

PLQB10

PLQB8

PLQB12

FEATURESD	PLQB8	PLQB10	PLQB12
Woofer Size	8"	10"	12"
Power Handling(Peak)	400W	500W	600W
Frequency Response	35Hz-800 Hz	30Hz-700 Hz	25Hz-600 Hz
Woofer Used	PLQB8	PLQB10	PLQB12
Ports	2	2	2

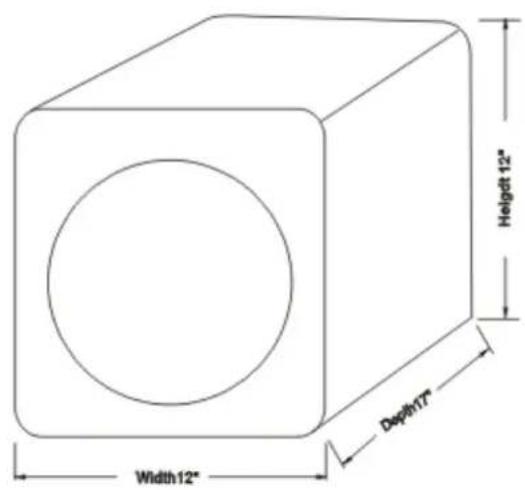

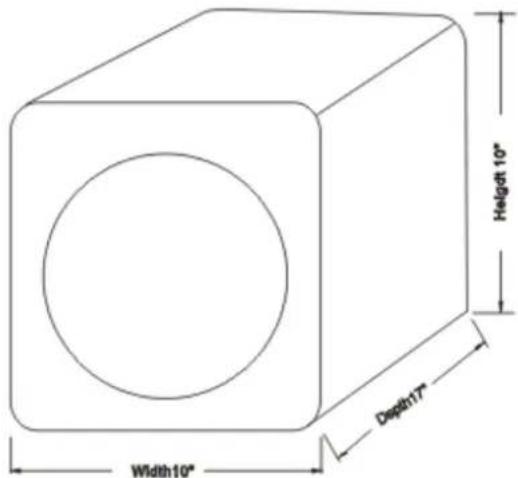

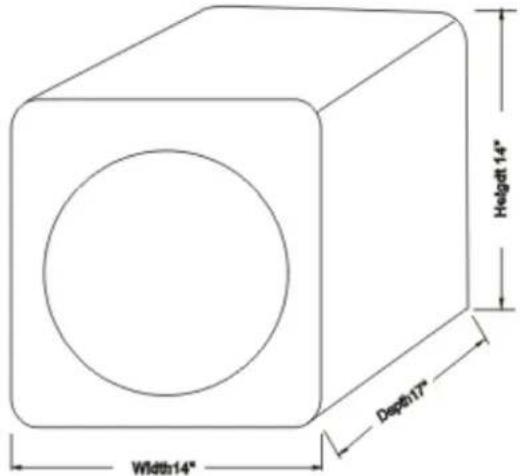

Dimensions	10"x10"x17"	12"x12"x17"	14"x14"x17"

PLTAB10

PLTAB8

PLTAB12

FEATURESD	PLTAB8	PLTAB10	PLTAB12
Woofer Size	8"	10"	12"
Power Handling(Peak)	250W	500W	800W
Frequency Response	35Hz-800 Hz	30Hz-700 Hz	25Hz-600 Hz
Woofer Used	PLTAB8	PLTAB10	PLTAB12
Ports	1	1	1
Dimensions	10"x19.8"	12"x19.8"	14.2"x19.8"

PLTB10

PLTB8

PLTB12

FEATURESD	PLTB8	PLTB10	PLTB12
Woofer Size	8"	10"	12"
Power Handling(Peak)	400W	500W	600W
Frequency Response	35Hz-800k Hz	30Hz-700k Hz	25Hz-600k Hz
Woofer Used	PLTB8	PLTB10	PLTB12
Ports	1	1	1
Dimensions	11.5"x19.5"	13.6"x19.5"	16.8"x19.5"

PLTA8N

PLBAW210

PLTA10N

PLBAW212

PLTA12N

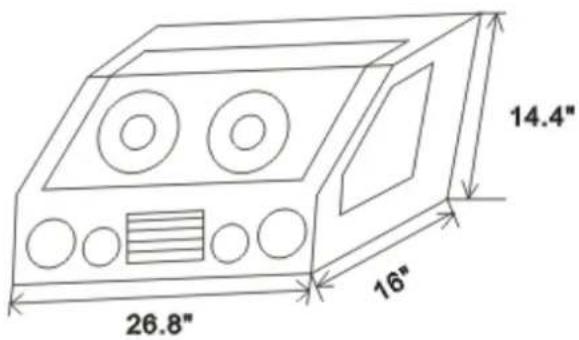

FEATURESD	PLTA8N	PLTA10N	PLTA12N	PLBAW210	PLBAW212
Woofer Size	8"	10"	12"	10"	12"
Power Handling(Peak)	250W	500W	800W	800W	1000W
Frequency Response	35Hz-800 Hz	30Hz-700 Hz	25Hz-600 Hz	30Hz-700 Hz	25Hz-600 Hz
Woofer Used	PLTA8N	PLTA10N	PLTA12N	PLBAW210	PLBAW212
Ports	1	1	1	2	2

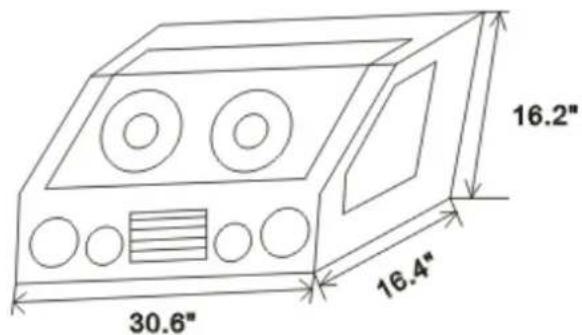

Dimensions	10.4"x20"x9.6"	11.6"x22"x12.8"	13.8"x22.8"x15.4"	14.4"x22.8"x16"	16.2"x30.6"x16.4"

About Pyle PLQB/PLHB/PLTB/PLTAB/PLTA/PLBAW-Series Hatchback SubWoofer Systems

Congratulations

You have just purchased one of our high quality Pyle Hatchback Subwoofer Systems, PLQB/PLHB/PLTB/PLTAB/PLTA/PLBAW Series Hatchback Subwoofer System is carefully designed & manufactured for vehicle use. They could deliver consistent and high performance

The General Features of Pyle PLQB/PLHB/PLTB/PLTAB/PLTA/PLBAW Series Hatchback SubWoofer Systems

High Power 4 Ohm Sub-woofers Aluminium Voice Coil Bandpass Alignment For Extra Deep Bass PLQB/PLTB Series: Non-Press Paper Cone With Cloth Edge Plhb Series: Blue Polypropylene Cone Specially Treated Black Rubber Edge Suspension PLTAB series:Blue Polypropylene Cone Specially Treated Black Rubber Edge Suspension PLTA/PLBAW Series: Silver Polypropylene Cone Specially Treated Black Rubber Edge Suspension
