PLSQ10D - Freisprecheinrichtung fürs Auto Pyle - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer für Auto
Marke	Pyle
Serie	Red Label
Modell	PLSQ10D
Spitzenleistung	1200 Watt
Nennimpedanz	4 Ohm
Schwingspule	2,5 Zoll KSV
Magnetstruktur	70+70 oz (ca. 3,97 kg)
Resonanzfrequenz (Fs)	35 Hz
Mechanische Güte (Qms)	5,72
Elektrische Güte (Qes)	0,83
Gesamtgüte (Qts)	0,73
Schalldruckpegel (SPL)	88 dB
Äquivalentes Volumen (Vas)	1,932 cuft (ca. 54,7 Liter)
Membranmaterial	Silber PP (Polypropylen)
Sicke	Breite Gummi
Rahmen	Stahl, schwarz
Einbaumaße	Nicht angegeben, typisch 10 Zoll Durchmesser
Gewicht	Nicht angegeben, ca. 5–6 kg
Wartung	Mit trockenem Tuch reinigen, keine Flüssigkeiten
Sicherheit	Sicherer Einbau erforderlich, Kurzschlüsse vermeiden
Ersatzteile	Nicht vom Hersteller gelistet, Reparatur nur durch Fachpersonal
Allgemeine Hinweise	Spezifikationen können sich ändern (laut Hersteller)

Häufig gestellte Fragen - PLSQ10D Pyle

Wie viel Watt kann der PLSQ10D verarbeiten?

Der PLSQ10D hat eine Spitzenleistung von 1200 Watt. Die Dauerbelastbarkeit ist nicht angegeben, aber typischerweise liegt sie bei etwa der Hälfte der Spitzenleistung.

Welche Impedanz hat der Subwoofer?

Die Nennimpedanz beträgt 4 Ohm. Schließen Sie ihn an eine Endstufe mit 4-Ohm-Ausgang an.

Welche Einbautiefe wird benötigt?

Die genaue Einbautiefe ist nicht angegeben. Für einen typischen 10-Zoll-Subwoofer rechnen Sie mit etwa 130–150 mm Montagetiefe.

Kann ich den Subwoofer in einem geschlossenen Gehäuse betreiben?

Ja, das ist möglich. Das optimale Gehäusevolumen ist nicht vorgegeben, aber der Vas-Wert von 1,932 cuft gibt einen Anhaltspunkt. Für geschlossene Gehäuse empfehlen sich etwa 0,5–1,0 cuft.

Welches Gehäusevolumen wird für eine Bassreflexbox empfohlen?

Es gibt keine Herstellerangabe. Basierend auf Vas und Qts eignet sich ein Volumen von ca. 1,0–1,5 cuft mit einem Abstimmfrequenz von etwa 35 Hz.

Wie schließe ich den Subwoofer an?

Verbinden Sie die Lautsprecherkabel von der Endstufe mit den Anschlussklemmen des Subwoofers. Achten Sie auf korrekte Polarität und passende Impedanz.

Ist der Subwoofer für den Betrieb im Freien geeignet?

Nein, der PLSQ10D ist für den Innenraum von Fahrzeugen konzipiert. Feuchtigkeit und extreme Temperaturen können Schäden verursachen.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Keine Flüssigkeiten oder Reinigungsmittel verwenden, da diese die Membrane beschädigen.

Welche Garantie gibt es?

Die Garantiezeit wird vom Hersteller nicht explizit angegeben. Üblich sind 1–2 Jahre ab Kaufdatum. Bitte prüfen Sie die Unterlagen des Händlers.

Kann ich den Subwoofer mit einer 2-Ohm-Endstufe betreiben?

Nicht empfohlen, da der Subwoofer eine Nennimpedanz von 4 Ohm hat. Ein Betrieb an 2 Ohm führt zu Überlastung und möglicher Zerstörung.

BEDIENUNGSANLEITUNG PLSQ10D Pyle

RED LABEL

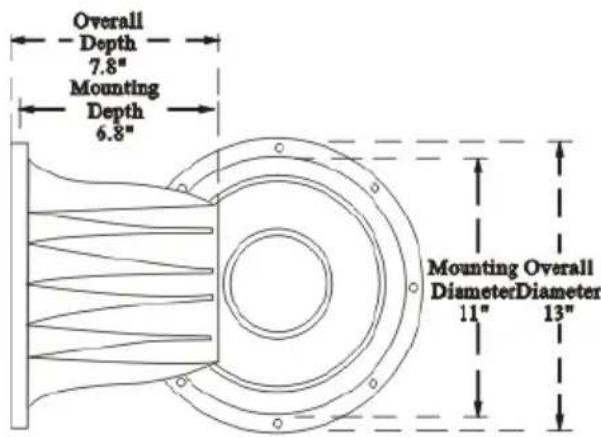

PLW12DREN

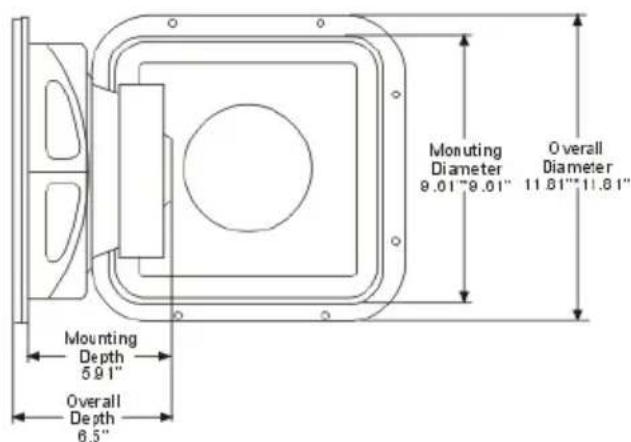

PLSQ10D

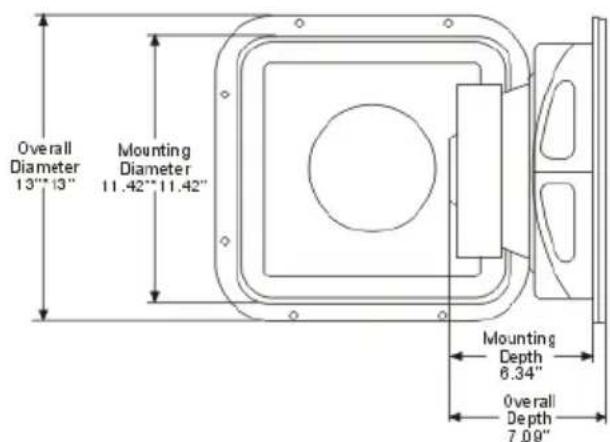

PLSQ12D

Specification	PLSQ10D	PLSQ12D	PLW12DREN
Steel Frame	BLACK	BLACK	RED
Cone	SILVER P.P	SILVER P.P	RED. PP
Surround	Wide Rubber	Wide Rubber	Foam
Power (Watts Peak)	1200	1400	2000
Nom. Impedance (Ohm)	4	4	4
Voice Coil	2.5” KSV	3” KSV	2.5” KSV
Magnet Structure	70+70 oz	70+70 oz	80+80 oz
Fs (Hz)	35	26	28
Qms	5.72	5.81	5.6
Qes	0.83	0.90	0.78
Qts	0.73	0.7	0.75
SPL (dB)	88	90	91
Vas (cuft)	1.932	4.146	3.678

Pyle- Red Label - Series continually strives to improve the performance and value of its products-all specifications are subject to change.
