Produkttyp	Farb-LCD-Monitor
Marke	SHARP
Modell	LL-T1810A
Bildschirmgröße	18,1 Zoll (46 cm Diagonale)
Maximale Auflösung	SXGA 1280 × 1024 Pixel
Anzeigbare Farben	16,77 Millionen (8 Bit)
Pixelabstand	0,2805(B) × 0,2805(H) mm
Maximale Helligkeit	200 cd/m²
Kontrastverhältnis	350:1
Anzeigegröße (B × H)	359 mm × 287,2 mm
Videosignal	Analog RGB (0,7 Vp-p, 75 Ω)
Synchronisation	Einzel-Sync (TTL +/-), Sync On Green, Composite Sync
Eingangsanschlüsse	2 × Mini D-Sub 15-polig (3-reihig)
USB	1 Upstream-Port, 2 Downstream-Ports (USB Rev. 1.1, busgespeist)
Stromversorgung	100-240 V AC über Netzadapter
Stromverbrauch	54 W (Normalbetrieb), ≤ 4,5 W (Standby)

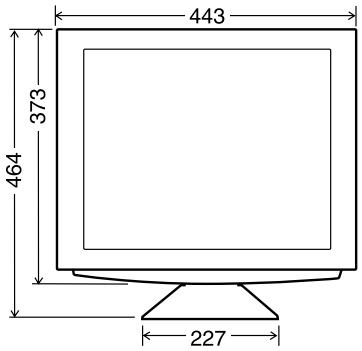

Abmessungen (B × T × H ohne Standfuß)	443 mm × 218 mm × 464 mm
Gewicht (ohne Adapter)	Ca. 10,4 kg
Neigung	Nach oben: 0° bis 30°, nach unten: 0° bis 5°
Drehung	Links / rechts (einstellbar)

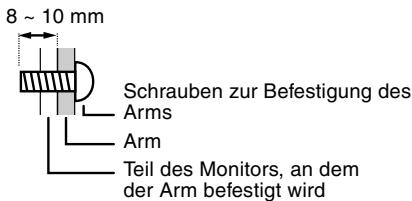

VESA-Befestigung	Kompatibel mit 100 × 100 mm (M4-Schrauben, Länge 8-10 mm)
Plug & Play	VESA DDC1 / DDC2B
Energieverwaltung	VESA DPMS (Standby, Suspend, Aus)
Zertifizierungen	TCO'99, ENERGY STAR, FCC Klasse B, CE

Häufig gestellte Fragen - LL-T1810A SHARP

Wie installiere ich die Monitortreiber unter Windows?

Legen Sie die mitgelieferte Einstelldiskette in Laufwerk A ein. Gehen Sie unter Windows zu Systemsteuerung > Anzeige > Einstellungen > Erweitert > Monitor. Klicken Sie auf 'Ändern' und dann 'Mitgelieferte Diskette'. Folgen Sie den Anweisungen, um den Treiber und das ICC-Profil zu installieren. Weitere Details finden Sie je nach Windows-Version auf den Seiten 62-65 des Handbuchs.

Wie stelle ich das Bild automatisch ein?

Zeigen Sie ein helles Muster an (verwenden Sie das Dienstprogramm Adj_uty.exe auf der Diskette oder öffnen Sie eine leere weiße Seite). Drücken Sie die MENU-Taste, dann die Auto-Einstelltaste (oder wählen Sie AUTO im Menü ADJUSTMENT). Der Monitor passt Takt, Phase und Positionen an. Falls nötig, führen Sie eine manuelle Feineinstellung durch.

Was tun, wenn der Bildschirm schwarz bleibt und die Betriebsanzeige aus ist?

Überprüfen Sie, ob Netzadapter und Netzkabel richtig eingesteckt sind. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn die Anzeige weiterhin aus bleibt, wenden Sie sich an den Sharp-Support.

Wie schließe ich zwei Computer an diesen Monitor an?

Der Monitor verfügt über zwei D-Sub-Eingänge (INPUT 1 und INPUT 2). Schließen Sie jeden Computer mit einem VGA-Kabel an. Verwenden Sie die INPUT-Taste auf der Vorderseite, um zwischen den Quellen umzuschalten. Sie können den Eingabemodus auch im OSD-Menü konfigurieren.

Ist der Monitor mit einer VESA-Halterung kompatibel?

Ja, er ist kompatibel mit VESA-Halterungen im Standard 100×100 mm. Entfernen Sie den ursprünglichen Standfuß, indem Sie die vier Schrauben an der Rückseite lösen, und befestigen Sie die Halterung mit M4-Schrauben von 8 bis 10 mm Länge. Befolgen Sie die Anleitung auf den Seiten 74-75 des Handbuchs.

Wie reinige ich den LCD-Bildschirm?

Trennen Sie das Netzkabel. Verwenden Sie ein weiches, trockenes Tuch (z. B. ein Brillenputztuch) und wischen Sie vorsichtig über den Bildschirm. Verwenden Sie niemals Verdünner, Alkohol oder Glasreiniger, da diese die Oberfläche beschädigen können. Für das Gehäuse genügt ein leicht feuchtes Tuch mit einem milden Reinigungsmittel.

Was bedeuten die kleinen hellen oder dunklen Flecken auf dem Bildschirm?

Es ist normal, dass ein sehr geringer Prozentsatz von Pixeln (weniger als 0,01%) defekt sein kann (immer an oder aus). Dies stellt keinen Mangel dar. Die LCD-Technologie von Sharp garantiert 99,99% funktionsfähige Pixel.

Wie setze ich alle Monitoreinstellungen zurück?

Schalten Sie den Monitor aus. Halten Sie die Tasten MENU und SELECT gedrückt und schalten Sie das Gerät wieder ein. Die Meldung 'ALL RESET' erscheint, die bestätigt, dass alle Werkseinstellungen wiederhergestellt wurden. Beachten Sie, dass die Tasten während dieses Vorgangs vorübergehend deaktiviert sind.

Wie aktiviere ich den Energiesparmodus?

Der Monitor ist VESA DPMS-kompatibel. Stellen Sie sicher, dass Ihr Computer und Ihre Grafikkarte diesen Standard unterstützen. Konfigurieren Sie die Energieverwaltungseinstellungen in Windows, um den Monitor nach einer bestimmten Inaktivitätszeit in den Standby-Modus zu versetzen. Im Standby-Modus sinkt der Stromverbrauch auf unter 4,5 W.

Was bedeutet die TCO'99-Zertifizierung?

TCO'99 ist ein schwedisches Umwelt- und Ergonomielabel. Es garantiert, dass der Monitor strenge Kriterien in Bezug auf niedrige elektromagnetische Emissionen, Energieeffizienz, Brandschutz und die Begrenzung gefährlicher Substanzen (Cadmium, Quecksilber, bromierte Flammschutzmittel) erfüllt. Der Monitor ist auch ENERGY STAR-zertifiziert.

BEDIENUNGSANLEITUNG LL-T1810A SHARP

BEDIENUNGSANLEITUNG

MODE D'EMPLOI

MANUALE D'USO

Inhaltsverzeichnis

Englisch 3 Deutsch 27 Französisch 51 Italienisch 75

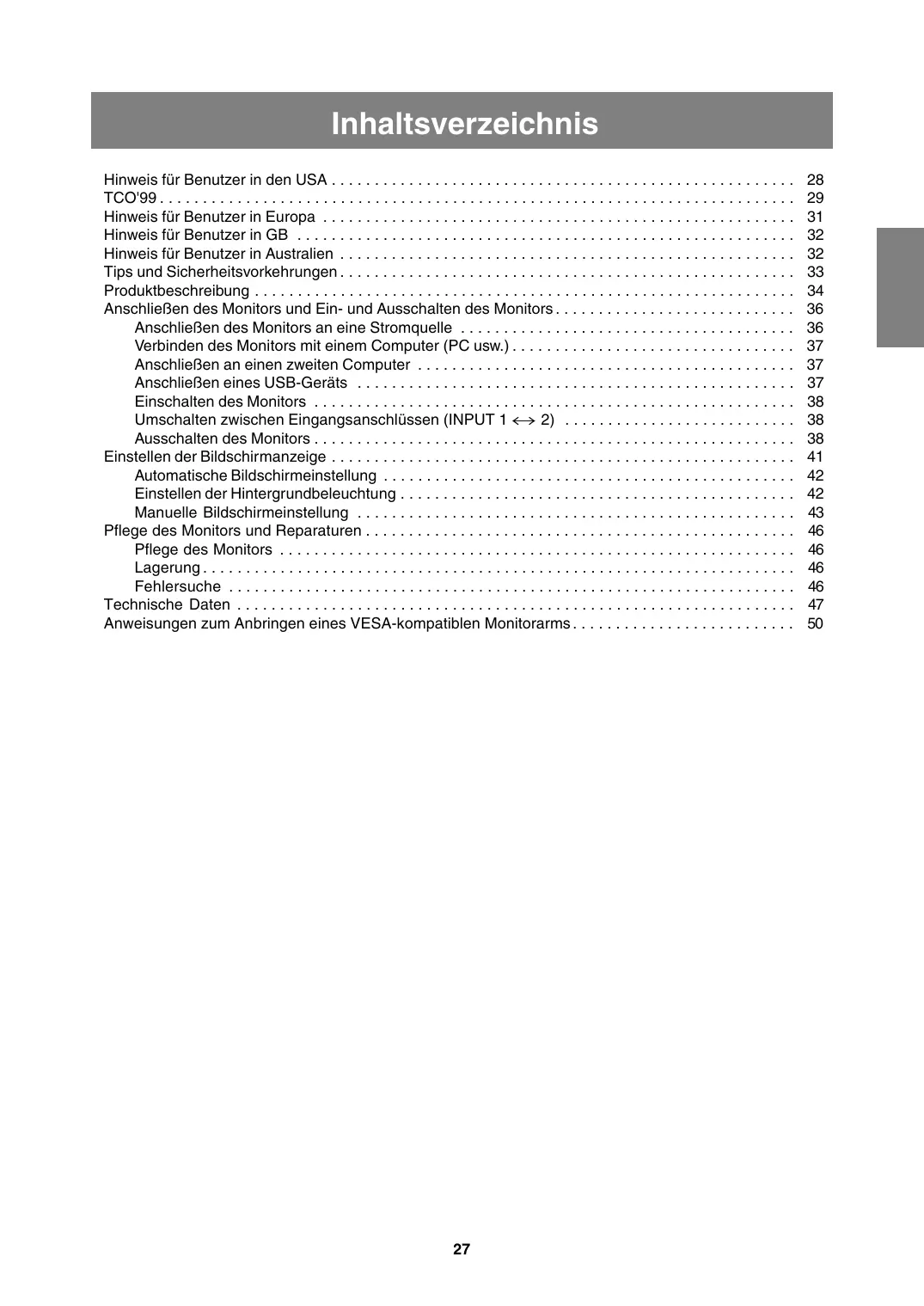

Inhaltsverzeichnis

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

2 x 15-poliger Mini-D-Sub (3 Reihen)

USB-Hub-Funktion

Hinweis für Benutzer in den USA 28

TCO'99 29

Hinweis für Benutzer in Europa 31

Hinweis für Benutzer in Großbritannien 32

Hinweis für Benutzer in Australien 32

Tipps und Sicherheitsvorkehrungen 33

Produktbeschreibung 34

Anschließen des Monitors und Ein- und Ausschalten des Monitors 36

Anschließen des Monitors an eine Stromquelle 36

Verbinden des Monitors mit einem Computer (PC usw.) 37

Anschließen an einen zweiten Computer 37

Anschließen eines USB-Geräts 37

Einschalten des Monitors 38

Umschalten zwischen Eingangsanschlüssen (INPUT 1 ↔ 2) 38

Ausschalten des Monitors 38

Einstellen der Bildschirmanzeige 41

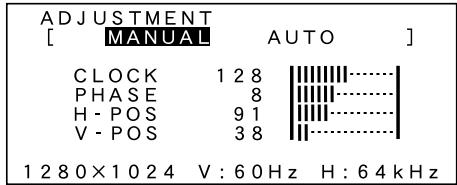

Automatische Bildschirmeinstellung 42

Einstellen der Hintergrundbeleuchtung 42

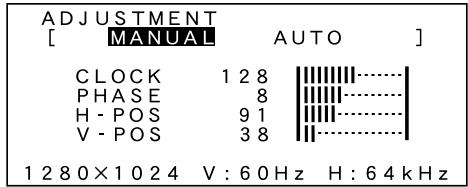

Manuelle Bildschirmeinstellung 43

Pflege des Monitors und Reparaturen 46

Pflege des Monitors 46

Lagerung 46

Fehlersuche 46

Technische Daten 47

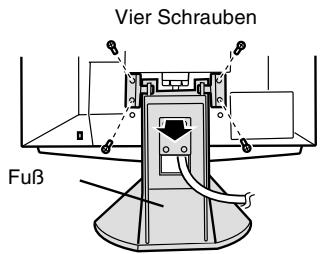

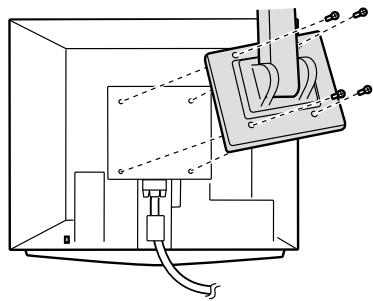

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms 50

FCC-Hinweis

ACHTUNG - Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, können laut FCC-Richtlinie zum Erlöschen der Betriebsberechtigung führen.

Hinweis: Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien.

Diese Grenzwerte dienen dem ausreichenden Schutz gegen Störungen bei einer Installation in Wohnbereichen. Dieses Gerät erzeugt Funkfrequenzenergie, arbeitet damit und kann diese abstrahlen. Falls bei der Installation die Anweisungen in der Anleitung keine Beachtung finden, können schwerwiegende Störungen beim Funkverkehr hervorgerufen werden. Es kann jedoch keine Garantie gegeben werden, dass in bestimmten Installationen nicht noch Störungen auftreten. Sollte das Gerät Störungen beim Radio- oder Fernsehempfang hervorrufen, die durch Ein- und Ausschalten des Gerätes festgestellt werden können, sollte der Anwender versuchen, die Störung durch eine der folgenden Maßnahmen zu beheben.

• Die Empfangsantenne neu ausrichten oder deren Standort ändern.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Das Gerät an eine andere Steckdose anschließen, die nicht zum Stromkreis des Empfängers führt.
• Den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker zu Rate ziehen.

Nur die mitgelieferten Kabel und das Netzkabel verwenden, um eine Einhaltung der FCC-Richtlinien für Computer-Geräte der Klasse B sicherzustellen.

Konformitätserklärung

SHARP LCD-Farbmonitor LL-T1810A

Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Um dieses Gerät in Betrieb nehmen zu dürfen, müssen folgende Bedingungen eingehalten werden: (1) Dieses Gerät darf keine Störungen hervorrufen, und (2) dieses Gerät darf nicht anfällig für Störungen sein, darunter Störungen, die zu einer Verkleinerung des Anzeigeformats führen können.

Verantwortlicher Hersteller:

• Als ENERGY STAR-Partner bestätigt SHARP, dass dieses Produkt die Richtlinien des ENERGY STAR für sparsamen Verbrauch einhält.

In diesem Produkt wird bleihaltiges Lötzinn und eine Leuchtstofflampe mit einem geringen Quecksilberanteil verwendet. Die Entsorgung dieser Materialien unterliegt möglicherweise bestimmten Umweltrichtlinien. Informationen zur Entsorgung bzw. zum Recycling können von den örtlichen Behörden oder von der Electronics Industries Alliance unter www.eiae.org angefordert werden.

Herzlichen Glückwunsch!

Sie haben gerade ein Gerät mit TCO'99-Zulassung und entsprechender Kennzeichnung erworben! Damit haben Sie sich für ein Produkt entschieden, das für professionelle Anwendungen konzipiert ist. Mit Ihrem Kauf leisten Sie auch einen Beitrag zum Umweltschutz und zur Weiterentwicklung von umweltfreundlichen Elektronikprodukten.

Warum verkaufen wir Computer mit Umweltkennzeichnung?

In vielen Ländern dient die Kennzeichnung mit Umweltzeichen als Anreiz für die Fertigung und Bereitstellung umweltverträglicher Konsumgüter und Dienste. Das Hauptproblem im Zusammenhang mit Computern und anderen elektronischen Geräten besteht darin, dass umweltschädliche Stoffe in den Produkten enthalten sind und auch während der Fertigung eingesetzt werden. Da es bis jetzt noch nicht möglich ist, den Großteil der elektronischen Geräte hinreichend zu recyceln, gelangen fast alle dieser möglicherweise schädigenden Substanzen früher oder später in den Naturkreislauf.

Weitere Eigenschaften eines Computers, beispielsweise sein Energieverbrauch, sind aus Sicht der Arbeitsumgebung (intern) und natürlichen Umgebung (extern) ebenfalls von Bedeutung. Da alle Verfahren zur Stromerzeugung negative Auswirkungen auf die Umwelt haben (beispielsweise saurer Regen, klima-beeinflussende Emissionen, radioaktiver Abfall), kommt es darauf an, möglichst Energie zu sparen. Elektronische Geräte in Büros sind oft durchgehend eingeschaltet und verbrauchen deshalb viel Strom.

Welche Bedeutung hat die Kennzeichnung?

Dieses Produkt entspricht den Anforderungen der TCO'99-Verordnung, die sich mit internationalen Kennzeichnungen und Umweltzeichen für PCs befasst. Die Kennzeichnungen wurden gemeinsam von der TCO (Schwedische Zentralorganisation für Angestellte und Beamte), Svenska Naturskyddsföreningen (Schwedische Gesellschaft für Naturschutz) und Statens Energimyndighet (Schwedische Nationale Energiebehörde) entwickelt.

Zulassungsanforderungen beschäftigen sich mit den unterschiedlichen Belangen: Umwelt, Ergonomie, Nutzbarkeit, Emission elektrischer und magnetischer Felder, Energieverbrauch und elektrische Sicherheit sowie Brandschutz.

Die Umweltanforderungen beschränken u.a. das Vorkommen und die Verwendung von Schwermetallen, brom- und chlorhaltigen Flammschutzmitteln, FCKW (Freon) und Chlorlösungsmitteln. Das Produkt muss recyclingfähig sein, und der Hersteller muss einen Umweltplan ausgearbeitet haben, der in allen Ländern, in denen das Unternehmen seine Betriebsstrategie realisiert, eingehalten werden muss.

Die Energieanforderungen beinhalten die Forderung, dass der Computer und/oder sein Anzeigegerät nach einer bestimmten Zeit der Inaktivität die Leistungsaufnahme in einer oder mehreren Stufen verringern muss. Die Reaktivierungszeit des Computers muss für den Benutzer in einem vernünftigen Rahmen liegen.

Gekennzeichnete Produkte müssen strenge Umweltanforderungen einhalten, beispielsweise hinsichtlich der Verringerung elektrischer und magnetischer Felder, physikalischer und visueller Ergonomie und größerer Nutzbarkeit.

Nachfolgend finden Sie eine kurze Zusammenfassung der Umweltanforderungen, die von diesem Produkt eingehalten werden. Ein Dokument mit allen Umweltkriterien können Sie unter folgender Adresse anfordern:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

Aktuelle Informationen zu Produkten mit TCO'99-Zulassung und -Kennzeichnung erhalten Sie auch im Internet unter folgender Adresse: http://www.tco-info.com/

Umweltanforderungen

Flammschutzmittel

Flammschutzmittel kommt in Platinen, Kabeln, Drähten, Verkleidungen und Gehäusen vor. Sie sollen die Ausbreitung eines Brandes verhindern oder zumindest verzögern. Bis zu 30% der Kunststoffe in einem Computergehäuse können aus Flammschutzsubstanzen bestehen. Die meisten Flammschutzmittel enthalten Brom oder Chlorid und setzen sich in chemischer Hinsicht mit einer anderen Gruppe umweltschädigender Stoffe, den PCBs, in Verbindung. Brom- und chlorhaltige Flammschutzmittel und die PCBs stehen im Verdacht, schwere gesundheitliche Störungen hervorzurufen, darunter aufgrund des bioakkumulativen* Prozesses reproduktive Schädigungen von fischfressenden Vögeln und Säugetieren. Flammschutzmittel wurden bereits im menschlichen Blut nachgewiesen. Forscher fürchten, dass es zu einer Schädigung der Fötenentwicklung kommen kann. Die relevanten Anforderungen der TCO'99 verlangen, dass Kunststoffbauteile mit einem Gewicht von über 25 g keine Flammschutzmittel mit organisch gebundenem Brom oder Chlor enthalten dürfen. Flammschutzmittel bei Platinen sind zulässig, da keine alternativen Lösungen zur Verfügung stehen.

Cadmium**

Cadmium kommt in Akkus und in den farberzeugenden Schichten bestimmter Computerbildschirme vor. Cadmium schädigt das Nervensystem und ist in hoher Dosierung giftig. Die relevante TCO'99-Anforderung verlangt, dass Batterien, die farberzeugenden Schichten von Anzeigebildschirmen und elektrische oder elektronische Komponenten kein Cadmium enthalten dürfen.

Quecksilber**

Quecksilber kommt manchmal in Batterien, Relais und Schaltern vor. Es schädigt das Nervensystem und ist in hoher Dosierung giftig. Die relevante TCO'99-Anforderung verlangt, dass Batterien kein Quecksilber enthalten dürfen. Außerdem verlangt sie, dass Quecksilber weder in elektrischen noch elektronischen Komponenten vorkommen darf, die zu gekennzeichneten Einheiten gehören. Dabei gibt es jedoch eine Ausnahme. Im Augenblick ist der Einsatz von Quecksilber in der Hintergrundbeleuchtung von Flachbildschirmen zulässig, da es derzeit noch keine wirtschaftliche Alternative gibt. Die TCO bemüht sich um eine Abschaffung dieser Ausnahme, sobald eine quecksilberfreie Alternative zur Verfügung steht.

FCKW (Freon)

Die relevante TCO'99-Anforderung verlangt, dass weder FCKW noch HFCKW während der Fertigung und beim Zusammenbau des Produkts verwendet werden dürfen. FCKW (Freon) wird manchmal zum Waschen von Platinen eingesetzt. FCKW zerstört Ozon und schädigt dadurch die Ozonschicht in der Stratosphäre. Die Folge sind höhere ultraviolette Strahlenbelastungen auf der Erde, was beispielsweise das Hautkrebsrisiko (Malignes Melanom) erhöht.

Blei**

Blei findet man in Bildröhren, Anzeigebildschirmen, Lötverbindungen und Kondensatoren. Blei schädigt das Nervensystem und führt in höherer Dosierung zu einer Bleivergiftung. Die relevante TCO'99-Anforderung gestattet die Verwendung von Blei, da noch keine Ersatzstoffe entwickelt wurden.

• Bioakkumulativ definiert man als Substanzen, die sich in lebenden Organismen ansammeln.

Blei, Cadmium und Quecksilber sind bioakkumulative Schwermetalle.

Hinweis für Benutzer in Europa

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Die Drähte in diesem Netzkabel sind nach folgendem Code farbig gekennzeichnet:

GRÜN/GELB

: Masse

BLAU

: Nulleiter

BRAUN

Stromführend

Da die Farben der Drähte im Netzkabel dieses Gerätes möglicherweise nicht den

Farbkennzeichnungen der Anschlüsse in Ihrem Stecker entsprechen, müssen Sie folgendermaßen vorgehen. Der GRÜN/GELB gekennzeichnete Draht muss im Stecker mit dem Anschluss verbunden werden, der mit dem Buchstaben E oder mit dem Erdungssymbol gekennzeichnet ist oder grün oder grün/gelb ist.

Der BLAUE Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben N gekennzeichnet oder schwarz ist.

Der BRAUNE Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben L gekennzeichnet oder rot ist.

Ein ordnungsgemäßer Anschluss des Gerätes muss sichergestellt werden. Im Zweifelsfall wenden Sie sich an einen Elektrofachmann.

Hinweis für Benutzer in Australien

Serviceanfragen

Wenden Sie sich an Ihren Händler, falls Reparaturen anfallen, oder setzen Sie sich mit Sharp Corporation of Australia unter 1 300 13 50 22 in Verbindung, um die Adresse des nächstgelegenen autorisierten Sharp-Kundendienstzentrums zu erfragen.

Tipps und Sicherheitsvorkehrungen

• Unter bestimmten Anzeigebedingungen können Flecken oder Punkte sichtbar sein. Dies ist normal bei LCD-Monitoren und es handelt sich um keine Funktionsstörung.
• Das LCD-Panel wurde unter Einsatz hochentwickelter Technologie gefertigt. 99,99 % der Bildpunkte werden einwandfrei angezeigt. Es kann jedoch vorkommen, dass max. 0,01 % der Bildpunkte fehlen oder heller als normal angezeigt werden. Die Bildschirmanzeige sollte nicht über lange Zeiträume hinweg stehen bleiben, da dies einen Einbrenneffekt zur Folge haben könnte.
• Wenn die Helligkeit auf die Mindesteinstellung gesetzt wird, ist der Bildschirm eventuell schlecht lesbar. Die Qualität des Computersignals kann die Anzeigequalität beeinträchtigen. Wir empfehlen den Einsatz eines Computers, der Videosignale hoher Qualität aussenden kann.
• Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden.
• Wir bitten um Ihr Verständnis, dass Sharp Corporation über die gesetzlich anerkannte Leistungshaltung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige Funktionsstörungen oder Schäden, die während der Verwendung am Gerät entstehen.
• Eine Aktualisierung dieses Monitors und seines Zubehörs ist vorbehalten.

Aufstellort

• Verwenden Sie den Monitor nicht an schlecht belüfteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte, da dies ein Brandrisiko birgt.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie darauf, dass keinerlei Gegenstände, beispielsweise Büroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge könnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Nähe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen kann.

Das Netzkabel

• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie nur den im Lieferumfang des Monitors enthaltenen Netzadapter. Die Verwendung eines anderen Netzadapters kann einen Brand verursachen.
• Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

Checkliste für Monitor und Zubehör

• Prüfen Sie den Kartoninhalt auf Vollständigkeit.

LCD-Monitor (1) - Netzadapter (1) - USB-Kabel (1) - Monitor-Einstelldiskette für Windows (1) - Bedienungsanleitung (1)

Hinweise:

• Bewahren Sie den Karton für einen eventuellen Transport des Monitors auf. Die Urheberrechte am Programm auf der Monitor-Einstelldiskette sind Sharp Corporation vorbehalten. Eine Reproduktion ist ohne Genehmigung nicht zulässig.

Inhalt des Handbuches

• In diesem Handbuch wird Microsoft Windows 2000 als [Windows2000] bezeichnet, Microsoft Windows 98 als [Windows98], Microsoft Windows 95 als [Windows95] und Microsoft Windows Version 3.1 als [Windows3.1]. Falls keine Unterscheidung zwischen den Programmen erforderlich ist, wird der Begriff [Windows] verwendet.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
• Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.

Produktbeschreibung

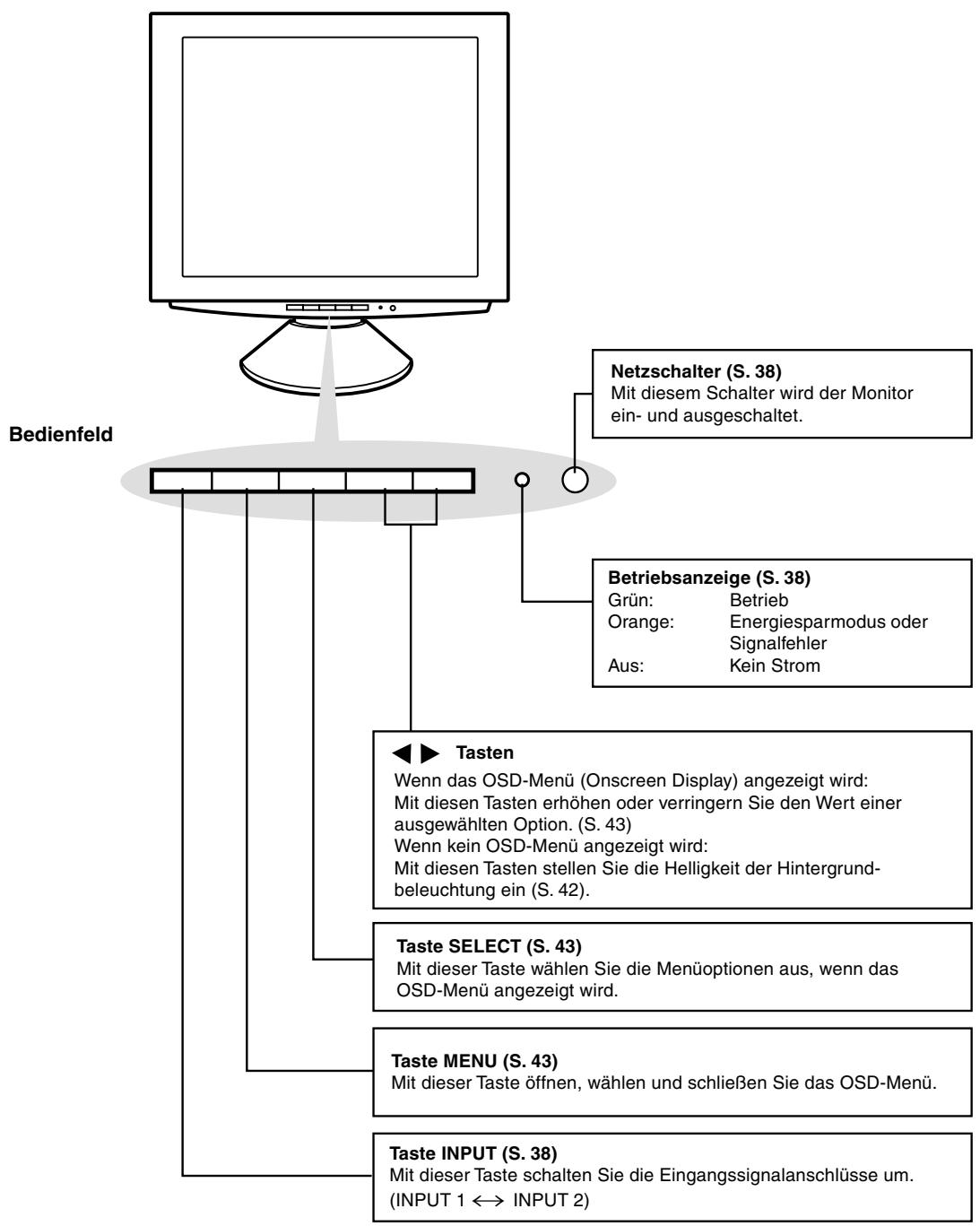

Vorderansicht

Produktbeschreibung

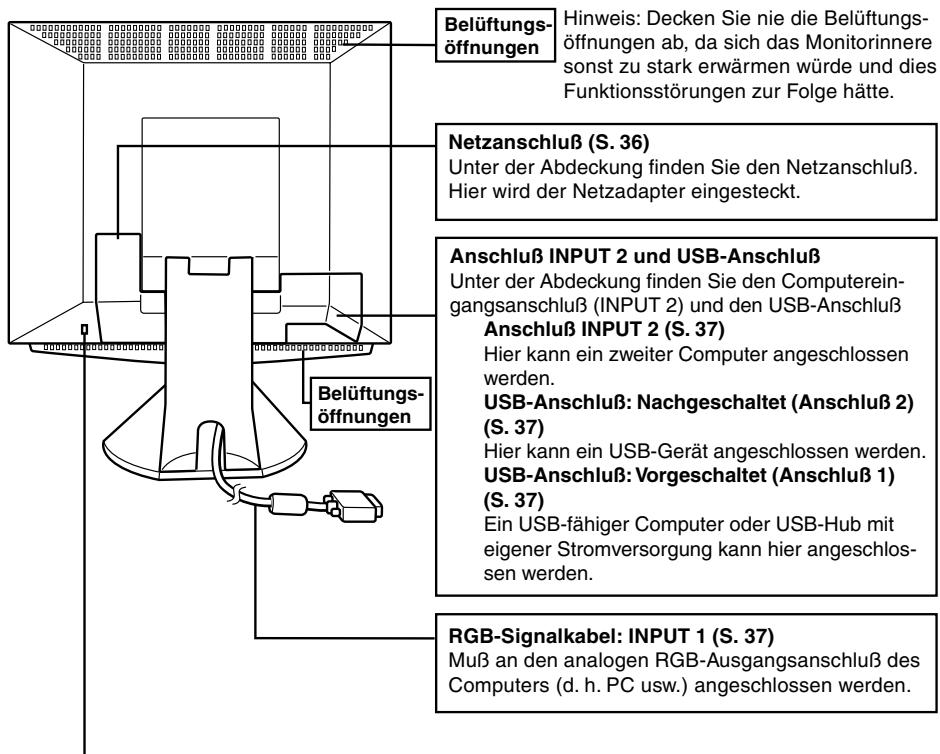

Vorderansicht

Sicherheitsverriegelung

Wenn Sie eine Sicherheitsverriegelung anbringen (separat erhältlich), wird der Monitor so befestigt, daß er nicht wegtransportiert werden kann.

Die Diebstahlsicherung wird in Verbindung mit dem Kensington-Mikrosicherheitssystem eingesetzt.

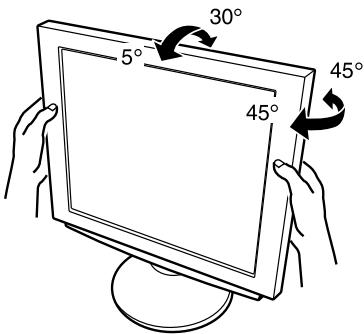

Einstellen des Monitorwinkels

Halten Sie beide Seiten des Monitors fest, und stellen Sie den Monitor auf einen angenehmen Blickwinkel ein.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

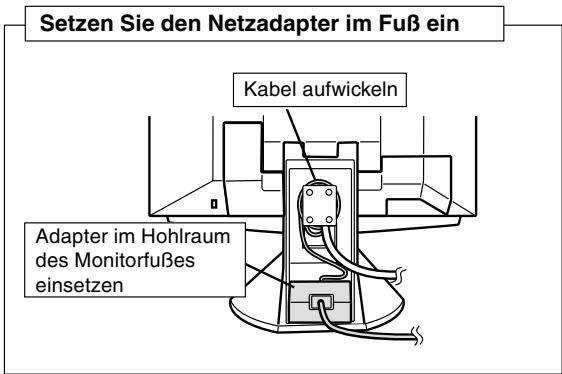

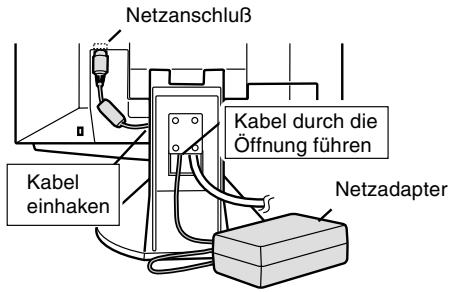

Anschließen des Monitors an eine Stromquelle

Verwenden Sie nur den mitgelieferten Netzadapter.

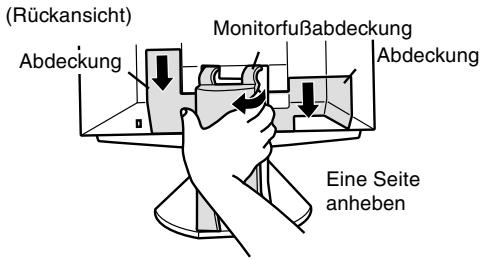

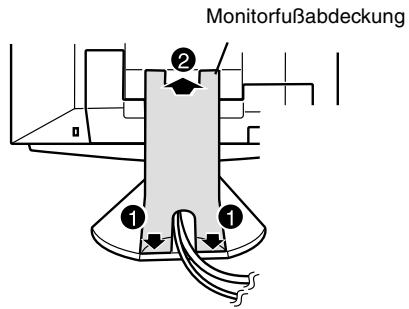

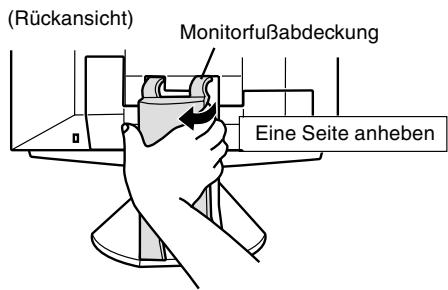

1. Bauen Sie die Monitorfußabdeckung ab.

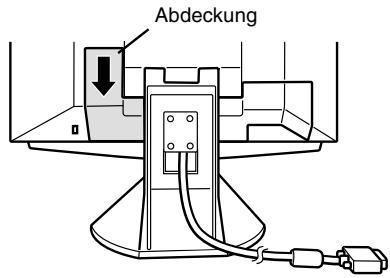

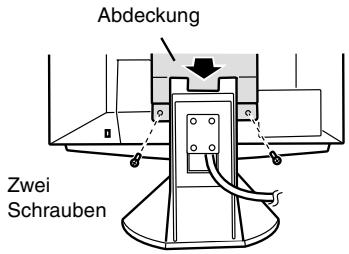

1. Bauen Sie die Abdeckung ab.

1. Schließen Sie den Netzadapter am Netzanschluss des Monitors an.

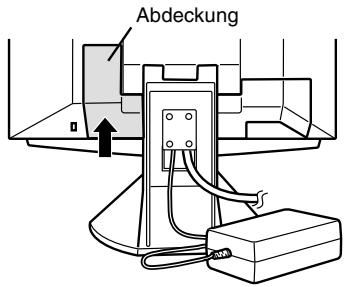

1. Bringen Sie die Abdeckung wieder an.

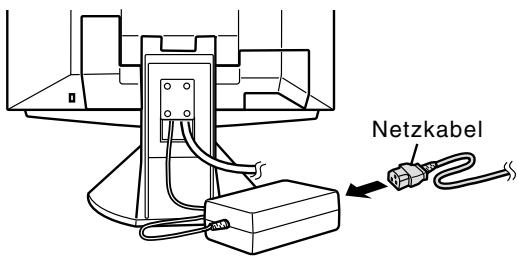

1. Verbinden Sie das Netzkabel mit dem Netzadapter.

1. Bringen Sie die Abdeckung wieder an.

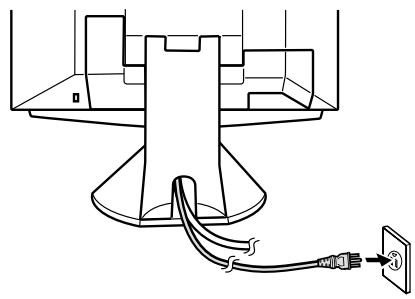

1. Stecken Sie den Netzstecker in eine Steckdose.

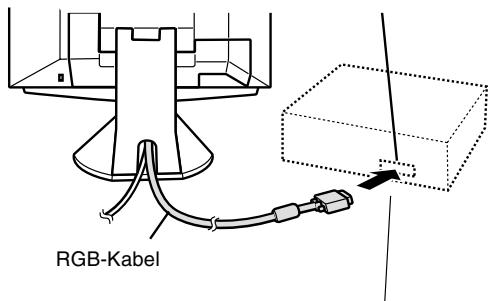

Verbinden des Monitors mit einem Computer (PC usw.)

Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.

Stecken Sie den analogen RGB-Ausgangsanschluss (Mini D-Sub 15-polig mit 3 Reihen) fest ein, und ziehen Sie die Schrauben auf beiden Seiten fest.

Beim Anschluss eines 15-poligen, 2-reihigen D-Sub Apple Power Macintosh befestigen Sie am RGB-Signalkabel einen Macintosh-Umwandlungsadapter (separat erhältlich).

RGB-Signalkabel

Nach dem Anschluss des Adapters ziehen Sie die Schrauben auf beiden Seiten fest.

Hinweis:

Beim Anschluss an die Sun Ultra-Serie ist eventuell ein Umwandlungsadapter (separat erhältlich) erforderlich.

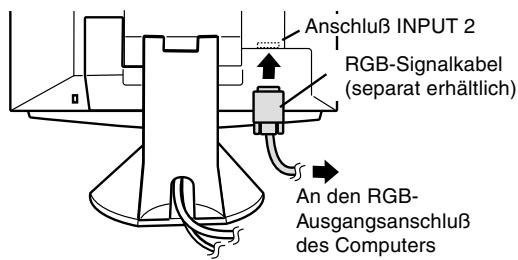

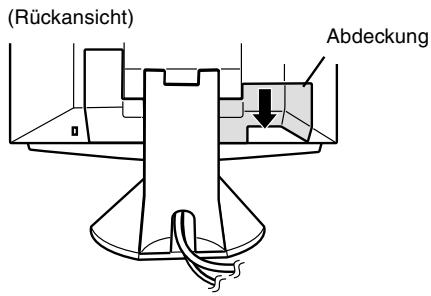

Anschluss an einen zweiten Computer

Für den Anschluss eines zweiten Computers ist ein (separat erhältliches) RGB-Signalkabel erforderlich.

1. Bauen Sie die Abdeckung ab.

1. Schließen Sie das RGB-Signalkabel (separat erhältlich) an den Anschluss INPUT 2 an.

1. Bringen Sie die Abdeckung wieder an.

Anschließen eines USB-Geräts

Dieser Monitor kann mit Hubs, die den USB-Standard (Rev. 1.1) einhalten, verwendet werden.

Nachgeschaltet (2 Anschlüsse)

Hier können USB-Geräte, wie Tastatur und Maus, angeschlossen werden. Pro Anschluss können 100 mA geliefert werden. Geräte, die mehr als 100 mA verbrauchen, können nicht angeschlossen werden.

Vorgeschaltet (1 Anschluss)

USB-kompatible Computer und Hubs mit eigener Stromversorgung können angeschlossen werden. (Bus-betriebene Hubs können nicht angeschlossen werden.)

Hinweise:

• Wenn ein USB-Kabel benötigt wird, verwenden Sie das mitgelieferte Kabel. Vergewissern Sie sich vor dem Anschließen, dass die Form des USB-Kabelsteckers stimmt.
• Informationen zur USB-Funktion (beispielsweise Setup) finden Sie in der Bedienungsanleitung des Computers, an den der Monitor angeschlossen werden soll.
• Einige Geräte lassen sich möglicherweise nicht aktivieren. Um die USB-Fähigkeit eines bestimmten Geräts sicherzustellen, wenden Sie sich an den Hersteller des Geräts.
• Bauen Sie die Abdeckung ab.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

1. Schließen Sie das USB-Kabel an.

USB-Anschluss: Nachgeschaltet (2 Anschlüsse)

USB-Anschluss: Vorgeschaltet (1 Anschluss)

1. Bringen Sie die Abdeckung wieder an.

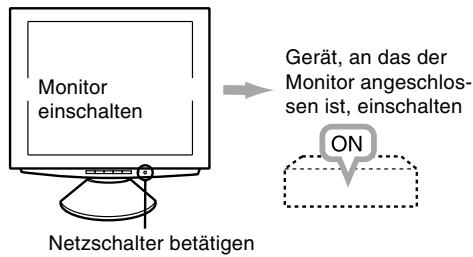

Einschalten des Monitors

Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.

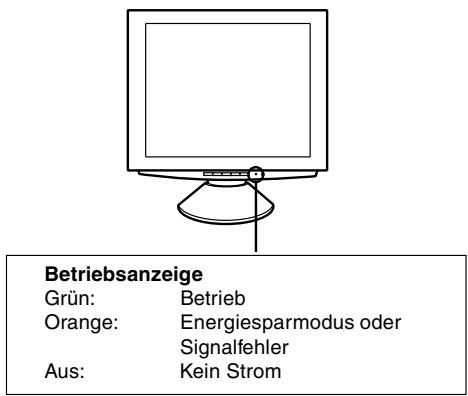

Betriebsanzeige

Hinweise

• Je nach Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen eventuell über einen Computer erfolgen. Führen Sie in diesem Fall die unter beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus. (S. 39)
• Wenn Sie den Monitor oder einen angeschlossenen Computer zum ersten Mal einrichten, einen weiteren Computer anschließen oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung (S. 42) durch.

Umschalten zwischen Eingangsanschlüssen (INPUT 1 ↔ 2)

Schalten Sie beim Anschluss von zwei Computern die Eingangssignalanschlüsse mit der Taste INPUT um (d. h. wählen Sie, welcher Computerbildschirm angezeigt werden soll).

INPUT-Taste

Wenn Sie diese Taste drücken, wird zwischen den Eingangssignalanschlüssen umgeschaltet. Die Bildschirmanzeige schaltet dann zwischen den angeschlossenen Computern um.

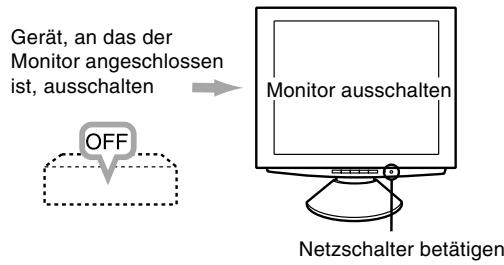

Ausschalten des Monitors

ACHTUNG!

Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Installieren der Setup-Informationen und des ICC-Profils

Je nach dem verwendeten Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen usw. eventuell über den Computer erfolgen. Führen Sie in diesem Fall die unten beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus. (Je nach dem verwendeten Computertyp können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.) Hinweis:

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen. Falls dem Diskettenlaufwerk Ihres Computers nicht der Laufwerksbuchstabe "Laufwerk A" zugewiesen ist, verwenden Sie anstelle des "Laufwerk A" oder "A" den entsprechenden Laufwerksbuchstaben Ihres Diskettenlaufwerks.

ICC-Profil

Ein ICC-Profil (International Color Consortium) ist eine Datei, in der die Farbeigenschaften des LCD-Monitors beschrieben sind. Durch Einsatz einer Anwendung, die mit einem ICC-Profil zusammenarbeitet, lässt sich eine hohe Farbauflösung erzielen. Hinweise:

• Sowohl Windows 98 als auch Windows 2000 verwendet das ICC-Profil.
• Beim Speichern der Setup-Informationen unter Windows 98 und Windows 2000 wird auch das ICC-Profil installiert. Falls Sie nur das ICC-Profil installieren möchten, lesen Sie die Anweisungen unter "Installieren des ICC-Profils" auf der nächsten Seite.
• Bei Verwendung des ICC-Profils setzen Sie [WHITE BALANCE] auf [STD].

Installieren der Setup-Informationen für Windows 95

Installieren der Monitor-Setup-Informationen unter Windows 95

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Monitor-Einstelldiskette in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced Properties] und [Monitor] und dann auf [Change].
5. Klicken Sie auf [Have Disk], bestätigen Sie, dass [Copy manufacturer's files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
6. Bestätigen Sie, dass die Monitordetails ausgewählt sind, und klicken Sie auf [OK].
7. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie auf [Apply].
8. Klicken Sie auf [OK], und schließen Sie das Fenster.
9. Entnehmen Sie die Monitor-Einstelldiskette aus Laufwerk A.

Für Windows 98

Installieren der Monitor-Setup-Informationen unter Windows 98 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert.

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

Wenn der "Add New Hardware Wizard" angezeigt wird:

1. Legen Sie die (mitgelieferte) Monitor-Einstelldiskette in Laufwerk A des Computers ein.
2. Klicken Sie auf [Next].
3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want]. und klicken Sie dann auf [Next].
4. Wenn [Models] angezeigt wird, klicken Sie auf [Have Disk], bestätigen Sie, daß kein [Copy manufacturer's files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
5. Bestätigen Sie, daß die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add New Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.
6. Entnehmen Sie die Monitor-Einstelldiskette aus Laufwerk A.

Wenn der "Add New Hardware Wizard" nicht angezeigt wird:

1. Legen Sie die Monitor-Einstelldiskette in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Options] [Automatically detect Plug & Play monitors], und klicken Sie auf [Change].
6. Klicken Sie auf [Next].
7. Klicken Sie auf [Display a list of all the drivers in a specific location, so you can select the driver you want.], und klicken Sie dann auf [Next].

Anschließen des Monitors und Ein- und Ausschalten des Monitors

1. Wenn [Models] angezeigt wird, klicken Sie auf [Have Disk], bestätigen Sie, daß keinen [Copy manufacturer's files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
2. Bestätigen Sie, daß die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish].
3. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply].
4. Klicken Sie auf [OK], und schließen Sie das Fenster.
5. Entnehmen Sie die Monitor-Einstelldiskette aus Laufwerk A.

Für Windows 2000

Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert.

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Monitor-Einstelldiskette in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Einstellungen] die Option [Systemsteuerung].
3. Doppelklicken Sie auf [Anzeige].
4. Klicken Sie auf [Einstellungen], [Erweitert] und [Monitor].
5. Klicken Sie auf [Eigenschaften], [Treiber] und [Treiber aktualisieren].
6. Wenn der [Assistent für das Upgrade von Gerätetreibern] angezeigt wird, klicken Sie auf [Weiter].
7. Aktivieren Sie [Liste der bekannten Treiber für dieses Gerät anzeigen, damit ich einen bestimmten Treiber auswählen kann], und klicken Sie auf [Weiter].
8. Wenn [Modelle] angezeigt wird, klicken Sie auf [Datenträger], bestätigen Sie, dass kein [Herstellerdateien kopieren von:] [A:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Weiter].
10. Klicken Sie auf [Weiter], vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Fertig stellen]. Wenn [Digitale Signatur nicht gefunden] angezeigt wird, klicken Sie auf [Ja].
11. Klicken Sie auf [Schließen].
12. Klicken Sie auf [OK], und schließen Sie das Fenster.
13. Entnehmen Sie die Monitor-Einstelldiskette aus Laufwerk A.

Installieren des ICC-Profils

Installieren des Monitor-ICC-Profils (Wenn die Setup-Informationen bereits installiert wurden, ist auch das Profil bereits installiert. Es braucht dann nicht mehr extra installiert zu werden.)

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Bei dieser Beschreibung wird als Laufwerksbuchstabe für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die Monitor-Einstelldiskette in Laufwerk A des Computers ein.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings] und [Advanced].
5. Klicken Sie auf [General], und wählen Sie unter [Compatibility] die Option [Apply the new display settings without restarting]. Klicken Sie dann auf [Color Management].
6. Klicken Sie auf [Add], und wählen Sie [31/2 Floppy [A:]] als Dateipfad.
7. Wählen Sie das Farbprofil, das Sie installieren möchten, und klicken Sie auf [Add].
8. Wählen Sie das Profil, und klicken Sie auf [Set As Default].
9. Klicken Sie auf [OK], und schließen Sie das Fenster.
10. Entnehmen Sie die Monitor-Einstelldiskette aus Laufwerk A.

Bei Verwendung des ICC-Profils setzen Sie [WHITE BALANCE] auf [STD].

Einstellen der Bildschirmanzeige

Falls erforderlich, kann der Bildschirm folgendermaßen eingestellt werden.

Automatische Bildschirmeinstellung (S. 42)

Die Funktionen CLOCK, PHASE, H-POS (horizontale

Positionierung) und V-POS (vertikale Positionierung) können automatisch eingestellt werden.

Einstellung der Hintergrundbeleuchtung (S. 42)

Die Helligkeit der Hintergrundbeleuchtung lässt sich einstellen.

Manuelle Einstellung (S. 43)

Die Feineinstellung kann über das OSD-MENU vorgenommen werden.

Hinweis:

Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

Nützliche Funktionen und Tipps

Zurücksetzen von MENU 1 (ADJUSTMENT)

Die Werte von MENU 1 (ADJUSTMENT) können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor ein.
2. Drücken Sie gleichzeitig die Taste MENU und die Taste . Wenn [RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Zurücksetzen aller Einstellwerte

Alle Einstellwerte können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Tasten MENU und SELECT sowie den Netzschalter (d. h. Monitor einschalten). Wenn [ALL RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Hinweis:

• Während ALL RESET angezeigt wird, sind die Steuertasten deaktiviert.
• Falls sich die Werte nicht zurücksetzen lassen, wenn die Einstellung gesperrt ist, gehen Sie folgendermaßen vor. Heben Sie die Einstellsperre auf, bevor Sie die Steuertasten betätigen.

Einstellsperrfunktion

Wenn Sie die Steuertasten deaktivieren (d. h. die Sperre setzen), können keine Werte eingestellt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). Hiermit wird die Sperre gesetzt. (Wenn dies auf dem Bildschirm angezeigt wird, ist die Sperre gesetzt.)

Aufheben der Sperre

Wenn die Sperre gesetzt ist, wird sie durch Wiederholung des oben beschriebenen Befehls wieder aufgehoben.

Hinweis:

• Wenn die Sperre aktiviert ist, sind alle Tasten mit Ausnahme des Netzschalters deaktiviert.

Auswählen einer Meldungssprache

Die Bildschirmmeldungen und der Inhalt des OSD-Menüs lassen sich in folgenden Sprachen anzeigen: Holländisch, Englisch, Französisch, Deutsch, Spanisch, Italienisch, Schwedisch.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Tasten ◁ und ▷, und drücken Sie den Netzschalter (d. h. Monitor einschalten). Das Sprachenauswahlmenü (LANGUAGE) wird angezeigt.
3. Wählen Sie die Sprache mit der Taste SELECT aus.
4. Drücken Sie die Taste MENU. Die Einstellung ist hiermit abgeschlossen. Ab jetzt werden Meldungen und Einstellmenüs in der gewählten Sprache angezeigt.

Automatische Bildschirmeinstellung

Die Optionen im MENU 1 (ADJUSTMENT) können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS).

Hinweis:

• Wenn Sie den Monitor oder einen angeschlossenen Computer zum ersten Mal einrichten, einen weiteren Computer anschließen oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

Automatische Bildschirmeinstellung

Wenn Sie die automatische Einstellung vornehmen möchten, zeigen Sie zunächst ein Bild an, das den gesamten Bildschirm sehr hell erscheinen lässt. Wenn Sie mit Windows arbeiten, können Sie auch das Einstellmuster auf der mitgelieferten Monitor-Einstelldiskette für Windows verwenden.

Anzeigen des Einstellmusters (für Windows)

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Diese Anweisungen betreffen Windows 95/98/2000. Dabei wird von "Laufwerk A" als Diskettenlaufwerk ausgegangen.

Hinweis:

• Falls dem Diskettenlaufwerk Ihres Computers nicht "Laufwerk A" zugewiesen ist, verwenden Sie anstelle des "Laufwerk A" oder "A" den entsprechenden Laufwerksbuchstaben Ihres Diskettenlaufwerks.
• Legen Sie die (mitgelieferte) Monitor-Einstelldiskette in Laufwerk A des Computers ein.
• Öffnen Sie [My Computer], und wählen Sie [3 ½ Floppy (A:)]. Unter Windows 3.1 öffnen Sie [File Manager], und wählen Sie "Laufwerk A".
• Doppelklicken Sie auf [Adj_uty.exe], um das Einstellprogramm auszuführen. Das Einstellmuster wird angezeigt.

Einstellmuster

Hinweise:

• Nach dem Ausführen aller Einstellungen drücken Sie am Computer auf die Taste [Esc], um das Einstellprogramm zu beenden.
• Wenn der Anzeigemodus Ihres Computers auf 65K Farben eingestellt ist, lassen sich die verschiedenen Farbgrade in den einzelnen Farbmustern darstellen, oder die Graustufen sehen farbig aus. (Dies liegt an der Spezifikation des Eingangssignals und ist keine Funktionsstörung.)

Automatisches Einstellen des Bildschirms

1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

1. Drücken Sie die Taste

Der Bildschirm wird dunkel, und [ADJUSTING] wird angezeigt. Nach einigen Sekunden wird wieder das Menü ADJUSTMENT angezeigt. (Die automatische Einstellung ist hiermit abgeschlossen.)

1. Drücken Sie die Taste MENU viermal, um das OSD-MENU auszublenden.

Hinweise:

• In den meisten Fällen kann der Monitor sofort nach der automatischen Einstellung verwendet werden.
• Falls erforderlich, können in folgenden Fällen nach der automatischen Einstellung auch noch manuelle Einstellungen vorgenommen werden (S. 43).
• Wenn eine weitere Feineinstellung erforderlich ist.
• Wenn das Videoeingangssignal des Computers Composite Sync oder Sync On Green ist. (Die automatische Einstellung ist eventuell nicht möglich.)
• Wenn oben nach Befehl 2 [OUT OF ADJUST] angezeigt wird. (Wenn auf dem Bildschirm ein ganz dunkles Bild angezeigt wird, ist die automatische Bildschirmjustierung möglicherweise deaktiviert. Vergewissern Sie sich beim Ausführen einer automatischen Einstellung, dass entweder das Einstellmuster verwendet wird, oder versuchen Sie, ein Bild anzuzeigen, das den gesamten Bildschirm sehr hell erscheinen lässt.)

Einstellen der Hintergrundbeleuchtung

Die Helligkeit der Hintergrundbeleuchtung kann eingestellt werden.

Führen Sie die Befehle aus, wenn kein OSD-MENU angezeigt wird. Wenn das OSD-MENU angezeigt wird, drücken Sie die Taste MENU (bei Bedarf mehrmals), und beginnen Sie mit der Einstellung, nachdem das OSD-MENU ausgeblendet wurde.

1. Wenn das OSD-MENU nicht angezeigt wird, drücken Sie die Taste ◀ oder die Taste ▶. Unter auf dem Bildschirm wird ein Helligkeitsbalken eingeblendet.

1. Stellen Sie die Helligkeit mit der Taste ◀ (dunkler) oder der Taste ▶ (heller) ein.

Der Helligkeitsbalken wird ca. 3 Sekunden nach dem letzten Befehl automatisch ausgeblendet.

Manuelle Bildschirmeinstellung

Die Feineinstellung kann über das OSD-MENU vorgenommen werden.

MENÜ 1: EINSTELLUNG

CLOCK, PHASE, H-POS (horizontale

Positionierung) und V-POS (vertikale Positionierung)

MENÜ 2: VERSTÄRKUNGSREGELUNG

BRIGHT (Helligkeit), CONT (Kontrast)

MENÜ 3: WEISSABGLEICH

R-CONT (Blau-Grün bis Rot), G-CONT

(Violett bis Grün), B-CONT (Gelb bis Blau)

MENÜ 4: MODUSWAHL

INPUT (Eingangsmodus), 400LINE (Auflösung), EXPAND (Bildschirmerweiterung), LEVEL (Skalierungsgrad)

Bildschirmanzeige während der Einstellung

Beim Arbeiten unter Windows kann das Einstellmuster auf der mitgelieferten Monitor-Einstelldiskette für Windows verwendet werden. (S. 42)

Beim Arbeiten mit einem Computer, auf dem nicht das Betriebssystem Windows ausgeführt wird, kann das Einstellmuster nicht verwendet werden. Zeigen Sie ein Bild an, das den gesamten Bildschirm sehr hell erscheinen lässt. Beobachten Sie während der Einstellung den Bildschirm.

Hinweis:

Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

Einstellen

1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden.

Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (MENU 1→ 2→ 3→ 4→ OSD-Menü wird ausgeblendet)

Hinweis:

Das OSD-MENÜ wird ca. 20 Sekunden nach dem letzten Befehl automatisch ausgeblendet.

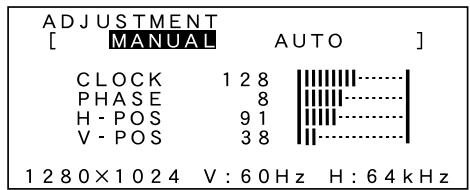

MENU 1: ADJUSTMENT

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste , um AUTO auszuwählen.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zu MENU 2: Taste MENU

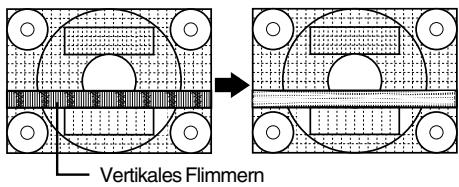

CLOCK

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um vertikales Flimmern zu verhindern. (Tasten ◁)

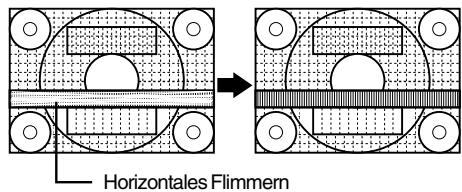

PHASE

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um horizontales Flimmern zu verhindern. (Tasten ◁)

Hinweis:

Die Einstellungen unter PHASE dürfen erst erfolgen, nachdem CLOCK korrekt eingestellt wurde.

H-POS (horizontale Positionierung) und V-POS (vertikale Positionierung)

Um das Bildschirmbild innerhalb der Grenzen des Bildschirms zu zentrieren, justieren Sie die Werte links-rechts (H-POS) und oben-unten (V-POS).

(Tasten

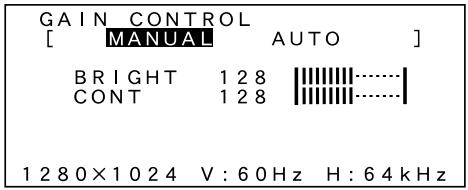

MENU 2: GAIN CONTROL

Vor der Auslieferung wurden BRIGHT (Helligkeit) und CONT (Kontrast) optimal eingestellt. Je nach verwendetem Computertyp können jedoch noch weitere Einstellungen erforderlich sein.

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste ▷, um AUTO auszuwählen.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zu MENU3: Taste MENU
• Funktion Auto Gain Control Die Funktion Auto Gain Control justiert den Kontrast und die Helligkeit basierend auf der hellsten Farbe des angezeigten Bildes. Wenn Sie das Einstellmuster nicht verwenden, müssen Sie ein weißes Bild in einer Höhe von mindestens 5 mm x 5 mm anzeigen, ansonsten ist keine Einstellung möglich. (In diesem Fall wird [OUT OF ADJUST] angezeigt, und die Einstellwerte bleiben unverändert.)

BRIGHT (Helligkeit)

Die gesamte Bildschirmhelligkeit kann während der Anzeige des Farbmusters eingestellt werden. (Tasten

CONT (Kontrast)

Während der Anzeige des Farbmusters können die Einstellungen so erfolgen, dass alle Abstufungen angezeigt werden. (Tasten

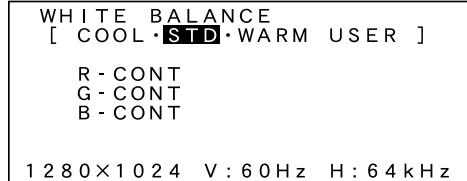

MENU 3: WHITE BALANCE

WHITE BALANCE kann nach Bedarf eingestellt werden. (Da die Einstellungen vor der Auslieferung erfolgen, ist normalerweise keine Änderung erforderlich.)

Hinweise:

• Es lassen sich nicht alle Abstufungen für COOL und WARM anzeigen. Um alle Abstufungen anzuzeigen, stellen Sie STD ein.
• Wenn USER ausgewählt wird, werden die Einstellwerte für R-CONT, G-CONT und B-CONT angezeigt, damit die Feineinstellung vorgenommen werden kann.
• So wählen Sie eine Menüoption: Taste SELECT
• So gelangen Sie zu MENU 4: Taste MENU

COOL: Farbton mit stärkerem Blaustich als normal. STD: Farbton entspricht der Standardeinstellung. WARM: Farbton mit leicht stärkerem Rotstich als normal. Farbton mit stärkerem Rotstich als normal.

R-CONT: Taste für Blau-Grün

Taste für Rot

G-CONT: Taste für Violett, Taste für Grün. B-CONT: Taste für Gelb, Taste für Blau.

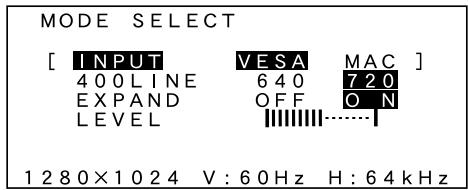

MENÜ 4: MODUS AUSWAHL

Die Auflösung kann eingestellt werden.

Hinweise:

• So wählen Sie eine Menüoption: Taste SELECT
• Nach Beendigung der Einstellung: Taste MENU

EINGANG (Eingangsmodus)

Der Eingangsmodus kann eingestellt werden.

(Tasten)

VESA: VESA-Modus

MAC: Power Macintosh-Modus

400 LINES (Auflösungsgrad)

Sie können die horizontale Auflösung eines Bildschirms mit 400 Zeilen festlegen, wenn Sie US-Text usw. verwenden (Tasten ).

640 640 x 400 Punktemodus

720 720 x 400 Punktemodus (US-Text usw.)

Hinweis:

• Da die Auflösungseingabe für einen anderen Wert als 400 Zeilen automatisch erfolgt, muß diese Auflösung nicht eingestellt werden.

EXPAND (Bildschirmerweiterung)

Für Anzeigemodi von weniger als 1280 x 1024 Pixel laßt sich die Anzeige auf Wunsch erweitern.

(Tasten

OFF Erweiterung aus

ON Erweiterung ein

Hinweise:

• Der Anzeigemodus 1280 x 1024 Pixel laßt sich nichtändern.
• Wenn selbst nach einer Erweiterung keine Auflösung von 1280 x 1024 erreicht werden kann, wird der äußere Bildschirmrand schwarz angezeigt. (Es handelt sich damit nicht um eine Funktionstörung.)

LEVEL (Skalierungsgrad)

Wenn EXPAND aktiviert ist, lässt sich die Bildschärfe einstellen. (Tasten

Hinweise:

• Wenn EXPAND deaktiviert ist, können keine Einstellungen vorgenommen werden.

Pflege des Monitors und Reparaturen

Pflege des Monitors

Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie Reinigungsarbeiten am Monitor ausführen.

Gehäuse und Bedienfeld

Wischen Sie das Gehäuse und das Bedienfeld mit einem weichen, trockenen Tuch vorsichtig sauber. Falls starke Verschmutzungen auftreten, geben Sie etwas neutrales Reinigungsmittel auf ein feuchtes, weiches Tuch, wringen Sie es gut aus, und wischen Sie den Monitor sauber.

LCD-Bildschirm

Wischen Sie Schmutz und Staub von der Oberfläche des LCD-Bildschirms mit einem weichen, trockenen Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch, beispielsweise ein Gaze-Tuch, das auch zum Reinigen von Linsen verwendet wird.)

ACHTUNG!

• Verwenden Sie auf keinen Fall Verdünner, Benzin, Alkohol, Glasreiniger usw., da dies Farb- oder Formveränderungen hervorrufen kann.
• Verkratzen Sie den Monitor nicht mit harten Gegenständen oder durch zu starken Andruck, da dies bleibende Spuren hinterlassen oder Funktionsstörungen hervorrufen kann.

Lagerung

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Falls sich die Störung hiermit nicht beheben lässt, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nächstgelegene autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf.

• Wenn der Bildschirm dunkler wird, ständig flimmert oder überhaupt nicht mehr leuchtet, muss die Leuchtstoffröhre evtl. erneuert werden. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das nächste autorisierte Sharp-Kundendienstzentrum. (Nehmen Sie diesen Austausch niemals selbst vor.)
• Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffröhre Flimmern auftreten. (Es handelt sich dabei nicht um eine Funktionsstörung.) Schalten Sie in diesem Fall probeweise den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet nicht).

• Sind der Netzadapter und das Netzkabel richtig angeschlossen? (S. 36)

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet).

• Drücken Sie versuchsweise die Taste INPUT, um zwischen den eingehenden Netzanschlüssen umzuschalten. (S. 38)
• Ist der Computer richtig angeschlossen? (S. 37)
• Ist der Computer eingeschaltet?
• Entspricht das Signal des Computers den Monitorspezifikationen? (S. 48)
• Wurde der Computer in den Stromsparmodus gesetzt?

Die Steuertasten funktionieren nicht

• Ist die Einstellsperre aktiviert? (S. 41)

Es wird nur ein VGA-Bild angezeigt

• Entspricht der Anzeigetakt von Windows den Monitorspezifikationen? Schlagen Sie den Monitor-signaltakt (S. 48) nach, und stellen Sie den entsprechenden Takt ein.

Das Bild wird verzerrt angezeigt.

• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S. 48)
• Führen Sie die automatische Einstellung aus. (S. 42)

Produktspezifikationen

LCD-Anzeige

18,1 Zoll (46 cm diagonal gemessen)

TFT-LCD-Modul mit Super-V und Antireflex-beschichtung

Auflösung (max.)

SXGA 1280 x 1024 Pixel

Anzeigbare Farben (max.)

16,77 Millionen Farben (8 Bit)

Punktabstand

0,2805 (H) x 0,2805 (V) mm

Helligkeit (max.)

200 cd/m²

Kontrastverhältnis

350:1

Blickwinkel

Links-rechts 150°, offen-unten 150°

Bildschirmanzeigegröße

Horizontal 359 mm x vertikal 287,2 mm

Videosignal

Analog RGB (0,7Vp-p) [75Ω]

Sync-Signal

Separate Sync (TTL-Pegel: +/-), Sync on

Green, Composite Sync (TTL-Pegel: +/-)

Frequenzen

Siehe relevanter Signaltakt (nächste Seite)

Optionen der automatischen Bildschirmeinstellung

Erweiterungskompensation

Digitales Screening (Anzeigevergrößerung zur

Korrektur von VGA/SVGA/XGA)

Plug & Play

VESA: DDC1/DDC2B-kompatibel

Power Management

VESA: basiert auf DPMS

Benutzereinstelloptionen

Helligkeit, Kontrast, Takt, Phase, Bildschirmposition

(horizontal, vertikal), Bildschirmfarben

Computersignal-Eingangsanschluss

2 x 15-poliger Mini-D-Sub-Anschluss (3 Reihen)

USB-Hubfunktion

1 vorgeschalteter Anschluss, 2 nachgeschaltete

Anschlüsse (busbetriebener Hub basierend auf

dem USB-Standard Rev. 1.1)

Bildschirmneigung

nach oben 0° - 30°, nach unten 0° - 5°

Bildschirmdrehung

90° von links nach rechts

Stromversorgung

100 - 240 VAC (mit Spezial-Netzadapter)

Umgebungstemperatur

5-35°C

Leistungsaufnahme

54 W (4,5 W im Energiesparmodus)

Abmessungen (B x T x H, ohne Gummifüße)

443 mm x 218 mm x 464 mm

Gewicht

ca. 10,4 kg (ohne Netzadapter)

Abmessungen (Einheiten: mm)

Signaltakte

Anzeigemodus		Hsync	Vsync	Punktfrequency
VESA	640x480	31.5kHz	60.0Hz	25.175MHz
		37.9kHz	72.0Hz	31.5MHz
		37.5kHz	75.0Hz	31.5MHz
		43.3kHz	85.0Hz	36.0MHz
	640x400	37.9kHz	85.0Hz	31.5MHz
	720x400	37.9kHz	85.0Hz	35.5MHz
	800x600	35.1kHz	56.0Hz	36.0MHz
		37.9kHz	60.0Hz	40.0MHz
		48.1kHz	72.0Hz	50.0MHz
		46.9kHz	75.0Hz	49.5MHz
		53.7kHz	85.0Hz	56.25MHz
	1024x768	48.4kHz	60.0Hz	65.0MHz
		56.5kHz	70.0Hz	75.0MHz
		60.0kHz	75.0Hz	78.75MHz
		68.7kHz	85.0Hz	94.5MHz
	1152x864	67.5kHz	75.0Hz	108.0MHz
	1280x960	60.0kHz	60.0Hz	108.0MHz
	1280x1024	64.0kHz	60.0Hz	108.0MHz
		80.0kHz	75.0Hz	135.0MHz
US-Text	720x400	31.5kHz	70.0Hz	28.3MHz
Power Macintosh-Serie	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75.0Hz	80.0MHz
	1152x870	68.7kHz	75.0Hz	100.0MHz
Sun Ultra-Serie	1024x768	48.3kHz	60.0Hz	64.13MHz
		53.6kHz	66.0Hz	70.4MHz
		56.6kHz	70.0Hz	74.25MHz
	1152x900	61.8kHz	66.0Hz	108.01MHz
		71.8kHz	76.1Hz	117.01MHz
	1280x1024	71.7kHz	67.2Hz	117.01MHz
		81.1kHz	76.0Hz	134.99MHz

Hinweise:

• Alle nur mit Non-Interlace. Die Grenzen für die Serien Power Macintosh und Sun Ultra sind lediglich Referenzwerte.
• Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.
• Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

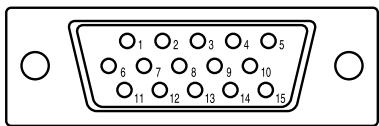

Anschluss-Pins

Diagramm des Eingangsanschlusses

(15-poliger Mini-D-Sub-Stecker)

Nummer	Funktion
1	Roter Videosignaleingang
2	Grüner Videosignaleingang
3	Blauer Videosignaleingang
4	GND
5	GND
6	Für rotes Videosignal GND
7	Für grünes Videosignal GND
8	Für blaues Videosignal GND
9	nicht belegt
10	GND
11	GND
12	DDC-Daten
13	Für Hsync-Signaleingang
14	Für Vsync-Signaleingang
15	DDC-Takt

Standards und Kompatibilität

Power Management

Der Monitor basiert auf VESA DPMS (Display Power Management Signaling).

Um die Power-Management-Funktion des Monitors zu aktivieren, müssen sowohl die Grafikkarte als auch der Computer dem Standard VESA DPMS entsprechen.

DPMS-Modus	Bildschirm	Leistungs-aufnahme	H-Sync	V-Sync
EIN	Anzeige ein	54 W	Ja	Ja
STANDBY	Anzeige aus	Weniger als 4,5 W	Nein	Ja
SUSPEND			Ja	Nein
AUS			Nein	Nein

DDC (Plug & Play)

Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel).

DDC ist ein Signalstandard zur Ausführung von Plug-and-Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispielsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDC-kompatibel ist und so eingestellt ist, dass er den Plug-and-Play-Monitor erkennen kann.

Aufgrund der vielen verschiedenen Systeme gibt es weitere Varianten von DDC. Dieser Monitor arbeitet mit DDC1 und DDC2B.

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms

Ein Arm oder Fuß, der auf dem VESA-Standard basiert (separat erhältlich), kann am Monitor angebracht werden.

Der Arm oder Fuß muss vom Kunden gesondert erworben werden.

Verwendbare Arme oder Füße

Wenn ein Arm oder Fuß installiert werden soll, ist Folgendes zu beachten.

• Kompatibilität mit dem VESA-Standard
• Zwischen den Schraubenbohrungen in dem zu befestigenden Abschnitt muss ein Abstand von mindestens 100 mm x 100 mm vorliegen.
• Er darf nicht abfallen oder abbrechen, nachdem er am Monitor befestigt wurde.

Befestigen des Arms oder Fußes

Hinweis:

• Neben diesen Anweisungen beachten Sie auch die Installationsanweisungen in der Anleitung, die im Lieferumfang des Arms oder Fußes enthalten ist.
• Breiten Sie ein weiches Tuch auf einer waagerechten Oberfläche aus.
• Legen Sie den Monitor mit der Anzeigeseite nach unten darauf. Achten Sie darauf, dass der Monitor nicht beschädigt wird.

1. Bauen Sie die Abdeckung des Fußes und die Abdeckungen auf der linken und rechten Seite ab.

1. Lösen Sie die zwei Schrauben, und heben Sie die Abdeckung ab.

1. Lösen Sie die vier Schrauben, und nehmen Sie den Monitorfuß ab.

1. Befestigen Sie den Arm mit den vier Schrauben am Monitor.

Zur Befestigung des Arms sollen M4-Schrauben verwendet werden, die in einer Länge von 8 mm bis 10 mm über die Fläche, an der sie befestigt werden, hervorstehen. Wenn Sie eine andere Schraubenart verwenden, kann der Monitor herunterfallen oder das Innere des Monitors beschädigt werden.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

2 X 15 pin mini D-subminiatura (3 righe)

Funzione hub USB
