BEDIENUNGSANLEITUNG 504PC SE Eumex

Die Telefonanlage für automatische Interneteinwahl mit Firewall-Funktionalität.

Bevor Sie die Eumex 504PC SE aufstellen oder benutzen...

...beachten Sie bitte unbedingt die Anweisungen dieser Anleitung. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden am Gerät und an deren Einrichtungen vermeiden.

Wenn Sie diese Anleitung nicht beachten, haftet die Deutsche Telekom AG nicht für Schäden, die aus fahrlässiger oder vorsätzlicher Missachtung der Anweisungen in dieser Anleitung entstehen!

Sie dürfen an die Eumex 504PC SE nur Geräte anschließen, die SELV-Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern. Der bestimmungsgemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift.

Öffnen Sie nicht das Gehäuse. Durch unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können Gefahren für die Benutzer entstehen. Außerdem erlischt der Garantieanspruch.

Lassen Sie keine Flüssigkeit in das Innere der Eumex 504PC SE eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein können.

Bitte nehmen Sie die Eumex 504PC SE so in Betrieb, wie es im Abschnitt Montage und Inbetriebnahme beschrieben ist.

Verwendete Symbole

Allgemeiner Hinweis.

Sicherheitshinweis, unbedingt beachten.

Telefonhörer abheben / auflegen / Gespräch führen.

Rufnummer oder Kennziffer wählen.

Sie hören einen Quittungston.

Ihr Telefon klingelt.

Dreierkonferenz.

Signal-Taste (auch als Flash- oder Rückfragetaste bezeichnet) drücken.

Mit der Stern-Taste schalten Sie ein Leistungsmerkmal ein oder aus.

Mit der Raute-Taste beenden Sie eine Programmierung.

Wählen Sie bestimmte Ziffern.

Inhaltsverzeichnis

Allgemeines ....1

Willkommen! 1

Leistungsmerkmale der Eumex 504PC SE 2

Unterstützte ISDN-Leistungsmerkmale 3

Sicherheitshinweise 4

Netzausfall 4

Montage - Inbetriebnahme ....5

Was wurde geliefert? 5

Was benötigt die Eumex 504PC SE? 6

Die Reihenfolge der Montage und Installation 7

Montagoort 8

Aufstellen der Eumex 504PC SE 9

Werkzeug für die Wandmontage 9

Wandmontage 9

Geräte anschließen 10

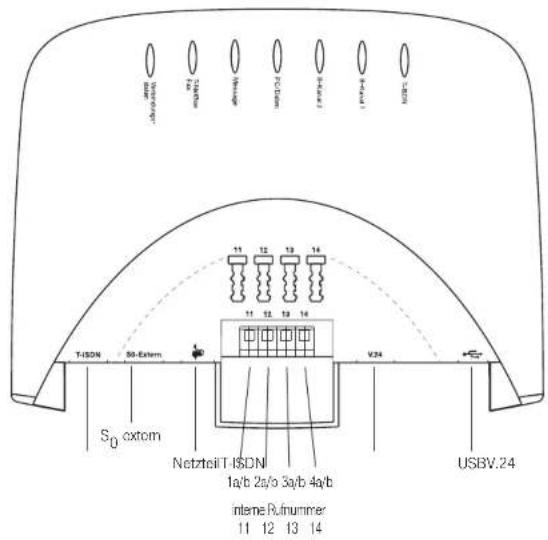

Anschlussschema 10

Anschließen 10

Weitere Endgeräte am S₀-Bus 11

Eumex 504PC SE an das T-ISDN anschließen ....11

Analoge Geräte an die Eumex 504PC SE anschließen ....12

Computer an die Eumex 504PC SE anschließen 12

Eumex 504PC SE an das Stromnetz anschließen ....12

Bedeutung der Leuchtdioden (LED) 14

Einstellen des Wahlverfahrens für die analogen Endgeräte 14

In Betrieb nehmen 15

Grundeinstellungen bei Auslieferung der Eumex 504PC SE 15

Telefonieren 16

Anruf annehmen 16

Automatisches und manuelles Belegen der externen Wählleitung 16

Intern anrufen 17

Extem anrufen 17

Anrufen mit Kurzwahl 17

Rückfrage 18

Gesprach vermitteln bzw. weitergeben 18

Mit zwei Gesprächspartnern abwechselnd sprechen (Makeln) 18

Mit zwei Gesprächspartnern gleichzeitig sprechen (Ureierkonferenz) ....18

Heranholen von Anrufen (Pick up) 19

Ahrufbeantwortergesprach heranholen 19

Automatischer Rückruf bei Besetzt (CCBS) oder bei Nichtmelden (CCNR) 19

MIF-V-Nachwahr 19

Boswillige Anruter identifizieren (MCID) 19

I-NetBox annulen 19

Ahrufweltschaftung einschalten 19

Anrufweiterschaltung ausschalten 20

Anklopter annnehmen oder abweisen 20

Ankloprfschutz einschalten 20

Ankloptschutz ausschalten 20

Tag/Nacht-Schaltung 20

Sperrliste einschallen 21

Sperrliste ausschalten 21

Call-Through einschalten 21

Call-Through ausschalten 21
Call-Through nutzen
Von einem Telefon konfigurieren 22
Konfigurationsmodus aufschließen 23
Konfigurationsmodus abschließen 23
Rufzuordnung 24 Persönliche Geheimzahl (PIN) ändern 24
Rufnummern (MSN) speichern 24
Manuelles Belegen der Wählleitung programmieren 26
Automatisches Belegen der Wählleitung programmieren 26
Rufnummer besetzt einschalten 26
Rufnummer besetzt ausschalten 26 Gerätigkeit für die Anschlüssige einsterten 28
Geratelyp für die Anschlüsse einrichten 26 Berechtigungen für die Anschlüsse vergeben 27
Berechtigungen für die Anschuss Vorgeben 21 Notrufnummern speichern 27
Notrufnummem löschen 27
Rufnummer für Kurzwahl speichern 27
Kurzwahlspeicher einzeln / alles löschen 27
Kurzwahl für Anschlüsse mit Externsperre sperren/freigeben 28
Rufnummer (MSN) für Übertragung festlegen 28
Immer anonym anhrufen (Rufnummer unterdrücken) 28 Immer Rufnummer senden / (Rufnummer unterdrücken" zurücknehmen) 29
Immater Raumnehmer schenden („Kaufminder unterbrücken“ zurückschritten)....28 Entgaltbetrag je Zeittakt fertlagen. 28
Entgeltzähler zurücksetzen/löschen 28
Entgeitlimit einstellen 29
Entgeitlimit einschalten 29
Entgeltlimit ausschalten 29
Anrufweiterschaltung in der Vermittlungsstelle aktivieren 29
Anrufweiterschaltung in der Eumex 504PC SE aktivieren ....29
Alle Anfallweltserschaftungen loschen 29 Erfasen der Verbindungsdatenstätte ausgehalten 20
Erflassen der verbindungsdationsalze ausschalten 29 Erstellen der Verbindungsdatensätze eingebelten 20
Erpassen der Verbindungsdaiensätze einschalten 29 Gesprächsweitergabe, ECT ^® einschalten 30
Gesprächsweitergabe „ECT“ einschalten 30
Gesprächsweitergabe in einer TK-Anlage einschalten 30
Gesprächsweitergabe in einer TK-Anlage ausschalten 30
T-NetBox-Signalisierung einschalten ....30
1-NetBox-Signalisierung ausschalten ....30
Automatische Keypad-Signalisierung einschalten 30
Automatische Keypad-Signallisierung ausschalten ....30
Anlagehdaten zurücksetzern 30
Fernkonfiguration ....31
Anhang 32
Hörtöne/Ruftakte 32
Technische Daten 33
Störungen und Selbsthilfe bei der Fehlersuche 34
Service 35
Konformitätsorklärung 35
Rücknahme von alten Telefonanlagen 35
Rücknahme von CD-ROM 35
Gewährleistung 36
Stichwortverzeichnis 37
Kurzbedienungsanleitungen....39

Allgemeines

Willkommen!

Die vorliegende Bedienungsanleitung beschreibt in vollem Umfang die Montage/Inbetriebnahme und das Anschließen der Geräte an die Eumex 504PC SE. Die Funktionen für das Telefonieren und die Konfiguration der Anlage von einem Telefon sind in Kurzform dargestellt – für weitergehende Informationen benutzen Sie bitte das Bedienhandbuch, das als PDF-Dokument auf der Produkt-CD im Verzeichnis „Doku“ abgelegt ist.

Die Beschreibung besonderer Einstellungen und Leistungsmerkmale sowie ein Glossar finden Sie ausschließlich im Bedienhandbuch im PDF-Format auf der Produkt-CD.

Die umfangreiche und benutzerfreundliche Programmierung der Anlage mittels eines PCs und der Konfigurationssoftware ist ebenfalls ausschließlich im Bedienhandbuch im PDF-Format auf der Produkt-CD beschrieben.

Die Eumex 504PC SE ist eine ISDN-Telefonanlage, mit der Sie bis zu 4 analoge Geräte mit einem ISDN-Basisanschluss vorbinden können.

Außerdem ermöglichen Ihnen die Eumex 504PC SE und die beigefügte Software Teledat RVS-COM, mit Ihrem PC über eine USB- oder V.24-Schnittstelle Datenanwendungen wie ISDN-Datenübertragung, Empfangen und Senden von Telefaxen (Gruppe 3), Mailbox-Terminal, Anrufbeantworter Funktion und T-Online-Dienste zu nutzen.

Über die beiden B-Kanäle eines ISDN-Anschlusses können zwei voneinander unabhängige externe Verbindungen (z. B. Telefongespräche und Datenapplikationen) bestehen. So können Sie beispielsweise telefonieren während gleichzeitig der angeschlossene PC im Internet surft.

Die Eumex 504PC SE erfüllt die gesetzlichen Bestimmungen für Telekommunikationseinrichtungen. Sie dürfen die Montage und Installation selbst vornehmen.

Die Eumox 504PC SE muss über die Anschlussart Mehrgeräteanschluss am ISDN betrieben werden. Das Protokoll DSS 1 wird erfüllt. Für den Anschluss an ISDN-Festverbindungen (Anlagenanschluss) ist die Eumox 504PC SE nicht vorgesehen.

An der Eumox 504PC SE lassen sich analoge Geräte mit dem Wahlverfahren MFV (Mehrfrequenzwahlverfahren) mit Flash oder IWV (Impulswahlverfahren) betreiben.

Die Rufnummer eines Anrufers wird nur bei Telefonen angezeigt, die dieses Leistungsmerkmal unterstützen.

Beachten Sie bitte: Den vollen Leistungsumfang der Eumex 504PC SE können Sie nur mit Geräten mit MFV-Wahlverfahren und Flash nutzen, da Geräte mit IWV-Wahlverfahren weder die Flashfunktion (z. B. für Rückfragen) noch die Stern- und Raute-Taste zur Steuerung von Leistungsmerkmalen unterstützen.

Leistungsmerkmale der Eumex 504PC SE

• 10 Mehrfachrufnummern (MSN)
• Anklopfen/Ankloptschutz
- Anruffiste für 50 Anrufe (vom PC auslesbar)
- Anruf Sperre für unerwünschte Fax- bzw. Telefoneinwahl
- Anruf Sperre (Sperliste für unerwünschte Anrufe oder Faxnachrichten)
- Anrufweiterschaltung („Sofort“, „Bei besetzt“, „Nach Zeit“)
- Automatischer Rückruf („Bei Nichtmelden“ oder „Bei Besetzt“)
• Call Through zur Durchleitung von ankommenden Anrufen zu externen Zielen
- CLIP (Anzeige der Rufnummer) zu analogen Endgeräten
• Doorline M06-Unterstützung
• Dynamische B-Kanal-Behandlung
- Externberechtigungen in 5 Berechtigungsstufen vergeben
- Externe Belegung manuell/automatisch (spontane Amtsholung)
• Gespräche intern/extern vermitteln
- Gesprächsweitergabe in einer TK-Anlage (Betrieb als Unteranlage)
• Gezielte gehende MSN Belegung
- Heranholen des Rufes / Anrufbeantwortergespräch heranholen
- Internetfilter bzw. Sperrliste für unerwünschte Internet- bzw. Telefoneinwahl
• Kombigeräteanschluss
- Konfiguration über PC (Webkonfigurator und Windows-Oberfläche)
- Konfiguration über Telefon
- Kurzwahl über Kurzwalnummern oder Vanity-Funktion (Namenswahl)
• MFV-Nachwahl
- Notrufnummem programmierbar (jederzeit wählbar)
- Netzwerkkarten- und Firewallfunktionalität für den schnellen Internetzugang
- Rückfrage / Makeln
- Serielle Schnittstelle (V.24) und USB-Schnittstelle zum PC
- SMS im Festnetz wird unterstützt (entsprechendes Endgerät notwendig)
- Speicherung von 50 Verbindungsdatensätzen / Verbindungsdatenerfassung
- Tag-/ Nachtschaltung zur automatischen Umschaltung der Rufverteilung

Unterstützte ISDN-Leistungsmerkmale

• Anklopfen / Anklopfen abweisen / Anklopfen annehmen mit anschl. Makeln
• Anrufweiterschaltung intern/extern („Sofort“, „Bei Besetzt“, „Nach Zeit“)
• Übermittlung der Rufnummer des rufenden zum gerufenen Anschluss (CLIP)
• Unterdrückung der Übertragung der Rufnummer vom rufenden Anschluss (CLIR)
• Übermittlung der Rufnummer des gerufenen zum rufenden Anschluss (COLP)
• Unterdrückung der Übertragung der Rufnummer vom gerufenen Anschluss (COLR)
• Dreierkonferenz (es können zwei Dreierkonferenzen gleichzeitig geführt werden)
  • Feststellen böswilliger Anrufer (Fangen/MCID)
• Halten (intem und extern)
• Optische Anzeige eingetroffener Nachrichten in der T-NetBox (MWI, Message Waiting Indication)
• Makeln (intern und extern)
• Mehrfachrufnummern (MSN, bei Mehrgeräteanschluss)
  • MSN besetzt (Busy on Busy)
• Rückfrage (intern und extern)
  • Rückruf bei Besetzt (CCBS)
  • Rückruf bei Nichtmelden (CCNR)
• Anrufweiterschaltung durch den gerufenen Teilnehmer (CD)
• Übermittlung der Verbindungsdaten (AOCD/AOCE)
• Übergabe/Vermitteln extern (ECT)

Beachten Sie bitte:

Verschiedene Leistungsmerkmale müssen von Ihrem Netzbetreiber zur Nutzung erst freigeschaltet werden.

Sicherheitshinweise

Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können Gefahren für die Benutzer entstehen und der Gewährleistungsanspruch erlischt.

Defekte Stecker oder Steckernetzgeräte mit defektem Gehäuse dürfen nicht weiter benutzt werden, es besteht die Gefahr eines elektrischen Schlages. Lassen Sie diese Teile umgehend gegen Original-Ersatzteile austauschen.

An die Eumex 504PC SE dürfen nur Geräte angeschlossen werden, die SELV-Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern. Der bestimmungsgemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift.

Lassen Sie keine Flüssigkeit in das Innere der Eumex 504PC SE eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein können.

Während eines Gewitters dürfen Sie die Eumex 504PC SE nicht installieren und auch keine Leitungsverbindungen stecken oder lösen, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen.

Die Eumex 504PC SE ist nur für Anwendungen innerhalb eines Gebäudes vorgesehen. Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber stolpern kann.

Warnung!

Schließen Sie nur Telefonkabel an die Anschlussklemmen an.

Achten Sie darauf, dass die Telefonkabel keine Verbindung zum 230V-Netz sowie zur Erde haben. Die Kabel dürfen keine Masseverbindung herstellen. Bei Leitungen, die an die analogen Schnittstellen angeschlossen werden, ist darauf zu achten, dass eine eventuelle vorhandene Abschirmung nicht an Erde angeschlossen wird.

So vermeiden Sie Sach- und Personenschäden. Im Zweifel lassen Sie die Anschlussarbeiten durch ein qualifiziertes Fachunternehmen ausführen.

Verwenden Sie nur das mitgelieferte Steckernetzgerät (siehe Faltblatt „Installation für Schnellentschlossene“). Andere Steckernetzgeräte können zu Funktionsstörungen oder gar zur Gefahr von Stromschlägen oder Sachschäden führen.

Aktivieren und benutzen Sie zu Ihrer eigenen Sicherheit die Sicherheitsfunktionen wie Firewall. Damit erhalten Sie die Integrität Ihrer Daten und vermeiden deren möglicherweise ungewollte Preisgabe an andere Personen.

Vergewissern Sie sich in regelmäßigen Abständen, z. B. monatlich, ob für Ihr Produkt auf der Internet-Site www.telekom.de/faq neue Softwareaktualisierungen bereit liegen. Mit der Installation der Softwareaktualisierung halten Sie Ihr Produkt auf dem neuesten Stand. Die Softwareaktualisierung enthält möglicherweise auch Sicherheitsfunktionen.

Aktivieren und ändern Sie die PIN der Anlage, wenn Sie verhindern wollen, dass andere Personen außer Ihnen Änderungen und Einstellungen vornehmen können. Bei der Auslieferung des Produktes ist die PIN nicht aktiv (Werkseinstellung 0 0 0 0) und bietet deshalb keinen Schutz.

Netzausfall

Datensicherung: Bei Stromaustall bleiben alle Speicherinhalte (Programm- und Anwenderdaten) ohne Änderung erhalten. Lediglich Uhrzeit und Datum werden bei Spannungswiederkehr auf die Grundeinstellung zurückgesetzt. Die interne Uhr wird beim nächsten entgeltpflichtigen Gespräch automatisch neu gestellt.

Alle Rückrufe werden gelöscht.

Bei Stromausfall können Sie nicht telefonieren.

Montage - Inbetriebnahme

Was wurde geliefert?

Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit:

• 1 ISDN-Telefonanlage Eumex 504PC SE
• 1 Steckemetzteil
• 1 ISDN-Verbindungskabel
• 1 PC-Verbindungskabel USB
- 1 CD-ROM mit Installationssoftware für Windows 98/Me/2000/XP* sowie der kompletten Dokumentation zur Eumex 504PC SE als PDF-Dokumente
• 1 Bedienungsanleitung für Eumex 504PC SE (dieses Dokument)
• 1 Faltblatt „Installation für Schnellentschlossene“
• 1 Kurzanleitung „Tipps und Tricks“
• 1 Bohrschablone

Hinweis:

Das spezielle V.24-Anschlusskabel (z. B. für PCs mit Betriebssystem Windows NT4, bei denen keine Netzwerkarte vorhanden ist) ist nicht Bestandteil des Lieferumfangs und kann im T-Service unter der Telefonnummer 01805 1990 und Angabe der MNr 40 148 155 bestellt werden.

Auf der CD-ROM finden Sie folgendes:

• Das Setup der Treibersoftware mit Common ISDN Application Programming Interface (CAPI) sowie Capi Port, CapiControl und die Einrichtungssoftware.
• Die ISDN-Kommunikationssoftware Teledat RVS-COM für Win 98/Me/2000/XP* für Datentransfer, Fax Gruppe 3 und 4, PC-Telefonie, Anrufbeantworter-Funktion, SMS im Festnetz.
• Dokumentation zur Eumex 504PC SE als PDF-Dokumento - Bedienungshandbuch

Bedienungsanleitung (dieses Dokument)
- Kurzanleitungen für analoge Geräte
- Installation für Schnellentschlossene
- Bedienungsanleitung für die Kommunikationssoftware
- sowie weitere aktuelle Tipps und Hinweise.

* Windows 95/NT4 werden ebenfalls unterstützt – es wird jedoch nicht der volle Funktionsumfang garantiert (USB-Implementierung wird nicht unterstützt).

Was benötigt die Eumex 504PC SE?

Einige Voraussetzungen müssen erfüllt sein, damit die Eumex 504PC SE, die Konfigurationssoftware und das Kommunikationspaket Teledat RVS-COM problemlos installiert und betrieben werden können:

• Ein Euro-ISDN-Basisanschluss (DSS1, Mehrgeräteanschluss) mit Netzabschlussgerät (NTBA) der Deutschen Telekom AG muss vorhanden sein. Die Benutzung an anderen Anschlüssen ist nicht vorgesehen und kann zu Störungen führen.
• An die Eumex 504PC SE dürfen nur Geräte angeschlossen werden, die SELV-Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern. Der bestimmungsgemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift.
• Um den vollen Leistungsumfang der Eumex 504PC SE zu nutzen, sollten Sie nur analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion (70 - 330 ms) betreiben.

Für die Installation der Konfigurationssoftware sind folgende Systemvoraussetzungen erforderlich:

• IBM-kompatibler PC mit Festplatte und CD-ROM-Laufwerk
• Taktfrequenz von 233 MHz oder höher
• Arbeitsspeicher mindestens 64 MB
• Microsoft Windows 98/Mc/2000/XP*
- Eine freie USB-Schnittstelle bzw.
ein freier serieller Anschluss (COM-Port) RS 232 (V.24).

* Windows 95/NT4 werden ebenfalls unterstützt – es wird jedoch nicht der volle Funktionsumfang garantiert (USB-Implementierung wird nicht unterstützt). Schließen Sie einen PC mit einem dieser Betriebssysteme über die serielle Schnittstelle (V.24) an. Diese muss mit dem Schnittstellenbaustein UART 16550 mit einem Datondurchsatz von min.115 Kbit/s ausgestattet sein. Rechner, die 1996 oder später hergestellt wurden, vorfügen in den moisten Fällen über diesen Schnittstellenbaustein. Bitte schon Sie im Handbuch Ihres PCs nach oder wenden Sie sich ggt. an Ihren Händler bzw. den Hersteller des PCs. Außerdem muss die Eumex 504PC SE bereits nach dem Anschlusschema installiert sein, wie im Kapitel „Geräte anschließen“ ab Seite 10 beschrieben.

Wichtig:

Bevor Sie die Treibersoftware für die Eumex 504PC SE installieren, muss eine eventuell bereits vorhandene ISDN-Karte ausgebaut sowie eventuell vorhandene CAPI-Treiber deinstalliert werden.

Die Reihenfolge der Montage und Installation

Die Eumex 504PC SE besteht aus verschiedenen Komponenten. In diesem Handbuch wird zuerst die Montage der TK-Anlage und der Anschluss der Geräte beschrieben. In diesem Auslieferungszustand können Sie die Geräte bereits benutzen - es gehen Ihnen keine Anrute verloren (s. Grundeinstellungen auf der Seite 15).

Allerdings wird empfohlen, die Eurmex 504PC SE vor dem ersten Benutzen nach Ihren individuellen Bedürfnissen zu konfigurieren. Die Konfiguration können Sie über ein Telefon oder – wie wir Ihnen gerne empfehlen möchten – über einen angeschlossenen PC komfortabel menügeführt vornehmen. Anschließend können Sie die Kommunikationssoftware auf Ihrem PC installieren.

Beachten Sie bitte die folgende Reihenfolge:

1. Montieren Sie die Eumex 504PC SE und schließen Sie die Geräte an. Dies ist in den nächsten Abschnitten beschrieben.
2. Konfigurieren Sie die Telefonanlage. Dazu haben Sie drei Möglichkeiten:
3. PC-Konfiguration: Wir empfehlen die menügestützte Konfiguration über einen PC. Dazu müssen alle Treiber von der mitgelieferten CD installiert sein. Dies ist im Kapitel „Installation der Software“ im Bodienhandbuch (PDF-Datei auf CD ROM) beschrieben.
4. Konfigurieren vom Telefon: Konfigurieren Sie über ein angeschlossenes Telefon. Dies ist im Kapitel „Von einem Telefon konfigurieren“ beschrieben, s. Seite 22ff.
5. Fernkontfiguration: Lassen Sie Ihre Anlage einfach über den T-Service gegen ein Entgelt konfigurieren. Rufen Sie dazu an: 0180 / 5 19 90.

Bei der PC-Konfiguration:

Sie können die Installation der Software auf Ihrem PC am Einfachsten durchführen, wenn Sie den PC noch nicht an die Eumex 504PC SE angeschlossen haben. Stellen Sie zudem sicher, dass auf dem PC bereits vorhandene ISDN-Installationen deinstalliert sind (keine aktiven CAPI-Treiber).

1. Schalten Sie den PC an und legen Sie die CD-ROM in das Laufwerk. Die Software startet automatisch.

2. Wählen Sie z. B. die Expressinstallation. Starten Sie den Installationsprozess durch Klicken auf die Schaltfläche OK.

3. Wählen Sie nach der Kenntnisnahme der Hinweise und der Lizenzbedingungen das Zielverzeichnis für die Software und klicken Sie auf Weiter.

4. Wahlen Sie „Treiberinstallation vollständig“ und klicken Sie auf Weiter.

5. Nachdem Sie den Eintrag für die Programmgruppe bestätigt haben wählen Sie den Anschluss aus, an dem Sie die Eumex 504PC SE betreiben wollen, z. B. über USB. Bestätigen Sie mit Weiter. Folgen Sie den weiteren Anweisungen des Installationsprogramms.

6. Nach dem Neustart des PCs verbinden Sie die Eumex 504PC SE mit Ihrem PC (z. B. über USB).

7. Starten Sie das Konfigurationsprogramm um die Anlage nach Ihren Wünschen zu konfigurieren.

8. Installieren und konfigurieren Sie bei Bedarf die Kommunikationssoftware Teledat RVS-COM; dies ist im Kapitel „Teledat RVS-COM" im Bedienhandbuch (PDF-Datei auf CD ROM) beschrieben.

Beachten Sie bitte bei der PC-Konfiguration die Systemvoraussetzungen, die im Abschnitt „Was benötigt die Eumox 504PC SE?“ aufgolistet sind.

Im Anhang finden Sie das Stichwortverzeichnis und eine Abbildung der Hörtöne und Ruftakte der Eumex 504PC SE.

Montageort

Die Umgebungstemperatur zum Betrieb der Eumex 504PC SE darf +5 °C nicht unterschreiten und +40 °C nicht überschreiten. Montieren Sie daher die Eumex 504PC SE

• nicht über oder vor Wärmequellen (z. B. Heizkörper),
• nicht an Stellen mit direkter Sonneneinstrahlung,
• nicht hinter Vorhängen,
• nicht in kleinen, unbelüfteten, feuchten Räumen,
• nicht im Freien und
• nicht auf oder in der Nähe von leicht entzündlichen Materialien.

Achten Sie weiterhin darauf,

• dass der Raum möglichst staubfrei und trocken ist,
• dass keine Hochfrequenzgeräte (z. B. Sender, Bestrahlungsgeräte oder ähnliche Geräte) in der Nähe stehen,
• dass unter keinen Umständen Flüssigkeiten herab tropfen und durch die Entlüftungsöffnungen in das Gerät gelangen können,
• dass die Wand für die Montage eben und tragfähig ist.

Für die Wahl des Montageortes sollten Sie folgende Kriterien berücksichtigen:

• Eine freie Schukosteckdose für das Steckernetzteil in unmittelbarer Nähe.
• Richten Sie sich beim Aufstellen der Geräte nach den Längen der beiliegenden Kabel. Zum Anschluss über USB verwenden Sie bitte das beiliegende Kabel. Eine Verlängerung ist mit bis zu 5 aktiven USB-Kabeln möglich. Die Spaiseleristung des PC muss in diesem Fall 500 mA betragen. Verwenden Sie ein serielles Kabel zum Anschluss an die V.24-Schnittstelle, darf es nicht länger als 5 m sein.
• Der Leitungslänge zu den analogen Geräten darf 300 m nicht überschreiten.

Die Schukosteckdose zum Anschluss an das 230 V\~ Netz muss von einer konzessionierten Elektrofachkraft installiert worden sein, um Gefahren für Personen und Sachen auszuschließen.

Sehen Sie einen separaten Stromkreis für den 230 V- Anschluss der Eumex 504PC SE vor. Dann setzen eventuelle Kurzschlüsse anderer Geräte der Haustechnik die Eumex 504PC SE nicht außer Betrieb. Zum Schutz gegen Überspannungen, wie sie bei Gewittern auftreten können, empfiehlt sich die Installation eines speziellen Überspannungsschutzes. Lassen Sie sich von Ihrem Elektroinstallateur oder dem T-Service beraten.

Aufstellen der Eumex 504PC SE

Sie können die Eumex 504PC SE einfach auf eine feste Unterlage stellen, beispielsweise einen Tisch. Beachten Sie bitte, dass die Gummifüße der Eumex 504PC SE unter Umständen Spuren auf der Möbeloberfläche hinterlassen können.

Werkzeug für die Wandmontage

Für die Selbstmontage benötigen Sie:

• 2 Stück Dübel 6 mm
• 2 Linsenkopfschrauben 3 x 30 mm
- Bohrer 6 mm für Stein (Bohrertyp hängt vom Material ab)
• Bohrmaschine (mit Schlag- oder Hammerwerk)
• Schraubendreher (passend zu den Schrauben)

Benutzen Sie bitte die beiliegende Bohrschablone.

Wandmontage

Vergewissem Sie sich, dass im Bereich der geplanten Bohrlöcher keine Versorgungsleitungen, Kabel oder ähnliches verlegt sind, die beim Bohren der Löcher beschädigt werden könnten.

Bohren Sie mit einem 6-mm-Bohrer Löcher für die beiden Befestigungsschrauben im Abstand von 94,4 mm. Benutzen Sie dafür die mitgelieferte Bohrschablone.

Setzen Sie die Dübel ein und drehen Sie die Schrauben so tief in die Wand, dass zwischen Schraubenkopf und Wand noch ein Abstand von 4 mm verbleibt.

Hängen Sie dann die Anlage mit der Rückseite in die Schrauben ein und ziehen Sie sie etwas nach unten.

Geräte anschließen

Anschlussschema

T-15DN S0 extom Netzteil T-15DN 1a/b 2a/o 3a/b 4a/b inteme.Rufnummer 11 12 13 14 USBV.24

Analoge Endgeräte über TAE: interne Rufnummern 11, 12, 13 und 14.

Anschließen

Schließen Sie die Eumex 504PC SE nicht bei Gewitter an, um die Gefahr eines Stromschlages zu vormaiden.

Veriogen Sie alle Kabel so, dass niemand darauf troten oder darüber stolpom, stürzen und sich verletzen kann.

Achten Sie auch darauf, dass die Anschlussleitungen und Verbindungskabel nicht geknickt, gezogen oder mechanisch belastet werden.

Vor Installationen an den Klemmleisten trennen Sie unbedingt die Anlage von der Versorgungs spannung (z. B. Steckernetzgerät aus der Steckdose ziehen), um die Gefahr eines elektrischen Schlages auszuschließen.

Eumex 504PC SE an das T-ISDN anschließen

Für die Eumex 504PC SE besteht eine allgemeine Anschalterlaubnis an das Netz der Deutschen Telekom AG. Sie können das Gerät daher unter folgenden Bodingungen selbst anschließen:

• Das Gerät ist nur für den Euro-ISDN-Basisanschluss vorgesehen. Schließen Sie das Gerät auf keinen Fall an Leitungen oder Einrichtungen des analogen Netzes an. Schließen Sie die Anlage auf keinen Fall an ISDN-Festverbindungen an. Andernfalls kann es zu Funktionsstörungen oder Schäden sowohl an der Eunex 504PC SE als auch am Netz kommen.
• Der Euro-ISDN-Basisanschluss muss über ein Netzabschlussgerät (NTBA) der Deutschen Telekom AG verfügen. Es muss der Anschlusstyp Mehrgeräteanschluss vorhanden sein.

Nahmen Sie das Anschlusskabel der Eumex 504PC SE und stacken Sie es in die entsprechende Buchse des NTBA. Das andere Ende stacken Sie in die mit T ISDN beschriftete Buchse links unten an der Eumex 504PC SE.

TAE- Anschlussdose NTBA 230 V Eumex 504PC SE T-ISDN

Weitere Endgeräte am S0-Bus

Am NTBA können Sie neben der Eumex 504PC SE weitere ISDN-Geräte (z. B. ISDN-Telefone) betreiben. Um Innen den Anschluss weiterer Geräte zu erleichtem, finden Sie auf der Unterseite der Eumex 504PC SE den Anschluss S_0 -Extern. Es handelt sich dabei um den „durchgeschleiften“ S_0 -Bus vom NTBA:

Am Anschluss S _0 Extern können Sie ein weiteres ISDN-Endgerät direkt anschließen oder eine ISDN-Stock-dosenleiste für mehrere Endgeräte benutzen. Eine Festinstallation sollte vom NTBA aus durch eine Elektro-fachkraft erfolgen.

Verbindungen zwischen den am durchgeschleiten S _p -Bus vom NTBA angeschlossnen Endgeräten und den analogen Endgeräten, die an der Eumex 504PC SE angeschlossen sind, werden über die Vermittlungsstelle gefürt und sind damit keine internen Verbindungen.

Analoge Geräte an die Eumex 504PC SE anschließen

Sie können bis zu 4 analoge Geräte anschließen.

Schließen Sie vorzugsweise analoge Geräte mit dem Wahlverfahren MFV mit Flashfunktion an. Geräte mit dem Wahlverfahren IWV können keine Funktionen, die mit der R-Taste beginnen (z. B. Rückfrage) oder die Stern- bzw. Raute-Taste benötigen (z. B. Einstellungen von Leistungsmerkmalen), ausführen. Beachten Sie bitte den Abschnitt „Einstellen des Wahlverfahrens“ auf der Seite 14.

Die analogen Geräte können Sie direkt an die TAE-Buchsen an der Telefonanlage anstecken oder Sie verka- beln 2-adrig abgesetzte TAE-Dosen. Die Anschlüsse befinden sich unter dem halbrunden silberfarbenen Deckel.

Die Leitungslänge zwischen der Eumex 504PC SE und den analogen Geräten darf 300 m nicht überschreiten.

Computer an die Eumex 504PC SE anschließen

Nehmen Sie ein serielles Verbindungskabel oder das USB-Kabel der Eumex 504PC SE und stecken Sie das passende Ende in die Buchse (USB) bzw. in die V.24 Anschlussbuchse. Das andere Ende verbinden Sie mit dem entsprechenden Anschluss am PC.

Für den Betrieb und die Konfiguration der Eumex 504PC SE ist der Computer nicht notwendig. Der PC erleichtert jedoch die Anlagenprogrammierung und bietet über die Kommunikationssoftware diverse weitere Anwendungen.

Die Installation der Software von beiliegender CD-ROM ist am einfachsten, wenn der PC noch nicht an die Eumex 504PC SE angeschlossen ist.

Weitere Hinweise siehe im Bedienhandbuch (PDF auf CD-ROM).

Eumex 504PC SE an das Stromnetz anschließen

Der Anschluss an das 230V-Hausstromnetz ist nur dann gefahrlos möglich, wenn Sie folgende Hinweise ganz genau beachten:

Vorsicht! Auf keinen Fall dürfen Sie das Gerät in Betrieb nehmen oder weiter benutzen, wenn das Steckernetzteil beschädigt ist. Andernfalls besteht akute Lebensgefahr durch einen elektrischen Schlag.

• Verlegen Sie das Netzkabel hinter dem Steckernetzteil so, dass niemand darüber stolpern kann!

• Sorgen Sie dafür, dass die Steckdose und das Steckernetzteil leicht erreichbar sind, um das Steckernetzteil bei Gefahr schnell aus der Steckdose ziehen zu können! Dies ist auch nötig, weil die Eumex 504PC SE keinen eigenen Netzschalter hat. Eine völlige Trennung vom Netz erreichen Sie nur, indem Sie das Steckernetzteil aus der Steckdose ziehen.

• Ziehen Sie niemals am Kabel des Steckernetzteils! Wenn Sie die Stromversorgung unterbrechen wollen, ziehen Sie stets nur am Steckernetzteil selbst!

• Verwenden Sie nur das mitgelieferte Steckernetzteil. Andere Steckernetzteile können zu Funktionsstörungen oder gar zur Gefahr von Stromschlägen oder Sachschäden führen.

Wenn das gesteckte Steckernetzteil beschädigt ist:

• Lösen Sie erst die Sicherung des Stromkreises aus, bevor Sie das Steckernetzteil aus der Steckdose ziehen.
• Das Steckernetzteil darf nicht repariert werden. Besorgen Sie sich beim T-Service ein neues Steckernetzteil.
• Entlemen Sie niemals das mitgelieferte Steckernetzteil vom Anschlusskabel. Andernfalls kann Lebensgefahr durch elektrischen Schlag entstehend! Verwenden Sie eine geeignete Verlängerungsleitung aus dem Fachhandel, wenn Sie mit dem Steckernetzteil keine Steckdose erreichen.

Telefonanlagen können durch Störimpulse aus der Stromversorgung beeinträchtigt werden, die von anderen elektrischen Geräten ausgehen. Dies ist vor allen Dingen bei Fotokopierern, Laserdruckern, elektrischen Schreibmaschinen, Klimageräten, Heizlüftem, Staubsaugem und Kühlschränken bekannt. Beachten Sie deshalb:

• Schließen Sie die Eumex 504PC SE an einer Steckdose an, die möglichst weit von den Steckdosen für die oben genannten Geräte entfernt ist. Am besten wäre ein eigener Stromkreis für die Eumex 504PC SE.
• Achten Sie darauf, dass das Steckernetzteil immer festen und sicheren Halt in der Steckdose hat. Wackelige Stecker oder Steckdosen können Funktionsstörungen hervorrufen und bedeuten unter Umständen Brandgefahr!

Lassen Sie solche Gefahrenstellen unverzüglich durch einen Fachmann reparieren.

- Verwenden Sie nur Steckdosenwerteiler, die ausreichend sicher sind. Davon ist nur auszugehen bei Verteilern, auf denen die Einhaltung der Sicherheitsnormen nach außen hin gekennzeichnet ist (z. B. durch das CE-Zeichen oder früher durch das „GS“ Zeichen für geprüfte Sicherheit). Andernfalls können Störungen beim Betrieb der Eumex 504PC SE auftreten, im Fehlerfall besteht sogar Brandgefahr.

Schließen Sie die Eumex 504PC SE an die Stromversorgung an. Die Anschlussbuchse für das Steckernetzteil befindet sich auf der Unterseite der Eumex 504PC SE. Stecken Sie den passenden Stecker des Steckernetzteilkabels in die Buchse Stecken Sie anschließend das Steckernetzteil in die Steckdose.

Beachten Sie nun die Leuchtdioden der Eumex 504PC SE. Mit dem Leuchten der Leuchtdiode T ISDN wird die Betriebsbereitschaft des NTBA signalisiert. Wenn die Leuchtdiode blinkt, sind keine externen Gespräche möglich.

In diesem Auslieferungszustand können Sie die Geräte bereits benutzen - es gehen Ihnen keine Anrufe verloren (s. Grundoinstellungen auf der Soito 15). Ankommonde Anrufe worden zunächst an allen Geräten gleichzeitig signalisiert. Von extern sind Ihre Geräte erst dann gezielt erreichbar, wenn Sie ihnen jeweils eine externe Rufnummer (MSN) zugeordnet haben. Die hierzu nötigen Prozeduren finden Sie im Kapitel „Konfiguration der Anlage“.

Bei Funktionsstörungen beachten Sie bitte auch die Hinweise im Anhang (Seite 34).

Bedeutung der Leuchtdioden (LED)

Die Leuchtdioden an der Oberseite der Eumex 504PC SE haben folgende Bedeutung:

• T-ISDN leuchtet: Der NTBA ist betriebsbereit.
• T-ISDN blinkt: Der NTBA ist nicht betriebsbereit.
• B-Kanal 1 leuchtet: Der B-Kanal 1 ist belegt.
• B-Kanal 2 leuchtet: Der B-Kanal 2 ist belegt.
- PC/Daten leuchtet: Die USB- oder V.24-Schnittstelle zum angeschlossenen PC ist belegt (CAPI-Treiber ist aktiv).
- PC/Daten flackert: Es werden Daten zum angeschlossenen PC übertragen (CAPI-Treiber ist aktiv).
- Message leuchtet: In Ihrer T-NetBox wurde eine Sprach-Nachricht gespeichert.
- T-NetBox/Fax leuchtet: In Ihrer T-NetBox wurde eine Nachricht gespeichert.
- Verbindungsdaten leuchtet: Ihre Eumex 504PC SE hat 1 bis 39 Verbindungsdatensätze gespeichert.
- Verbindungsdaten blinkt: Es sind 40 bis 50 Verbindungsdatensätze zwischengespeichert. Achtung: Ab 50 Datensätzen werden die ältesten Daten überschrieben.
- Verbindungsdaten aus: Keine Verbindungsdaten gespeichert.

Einstellen des Wahlverfahrens für die analogen Endgeräte

Analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion werden automatisch erkannt. Sie brauchen keine Einstellungen vorzunehmen.

Analoge Geräte mit dem Wahlverfahren IWV müssen Sie vor dem ersten Gebrauch anmelden: Nehmen Sie am Telefon den Hörer ab, wählen Sie eine beliebige Ziffer außer der „1“ und logen Sie dann den Hörer auf.

In Betrieb nehmen

Grundeinstellungen bei Auslieferung der Eumex 504PC SE

Im Lieferzustand sind die folgenden Grundeinstellungen und Leistungsmerkmale wirksam:

• Die persönliche Geheimzahl (PIN) ist auf „0000“ eingestellt.
- Bei ankommenden externen Anrufen klingeln alle angeschlossenen Geräte.
- Extemberechtigung: Alle Geräte sind zur internationalen Wahl berechtigt.
- Nach Abheben des Hörers ertönt der externe Wählten (-automatisches Belegen der externen Wählleitung).
- Die eigene Rufnummer (MSN) wird bei abgehenden externen Verbindungen auf dem Display der Gegen stelle angezeigt.
- Alle Anschlüsse sind auf Gerätetyp Telefon eingestellt.
• Anklopfschutz ist ausgeschaltet.
- Verbindungsdatensätze werden nicht zwischengespeichert.
• Vermitteln nach extern (ECT) ist ausgeschaltet.
- T-NetBox Signalisierung (LED „Message“) ist ausgeschaltet.
- Entgeltlimit (Taschengeldkonto) ist ausgeschaltet.
- Notrufnummern 110 und 112 sind freigeschaltet.

Es wird empfohlen, die Eumex 504PC SE vor dem ersten Benutzen nach Ihren individuellen Bedürfnissen zu konfigurieren (siehe Kapitel „Konfiguration der Anlage“).

Der Auslieferungszustand kann jederzeit wiederhergestellt werden (siehe Kapitel „Konfiguration der Anlage“ im Bedienhandbuch (als PDF-Dokument auf der Produkt-CD) oder im Kapitel „Von einem Telefon konfigurieren“, s. Seite 22.

Auf Wunsch übernimmt der T-Service gerne für Sie die Konfiguration Ihrer Telefonanlage. Rufen Sie uns während der üblichen Geschäftszeiten an unter 018 0 / 5 19 90. Der Verbindungspris beträgt 0,120 Euro pro angefangene 60 Sekunden bei einem Anruf aus dem Fastnetz der Deutschen Telekom. Die Kosten für die Konfiguration Ihrer Tk Anlage werden Ihnen zu Beginn des Anrufes mitgeteilt. Eine Konfiguration Ihres Browsers oder Ihres PC Betriebssystems können wir leider nicht vornehmen.

Wichtig:

Um eine Änderung in der Konfiguration durch unberechtigte Personen zu verhindern, ändern Sie bitte die Grundeinstellung der PIN (im Auslieferungszustand „0 0 0 0“) auf eine 4-stellige Ziffernfolge Ihrer Wahl und bewahren Sie diese zusammen mit Ihren Internet-Zugangsdaten (T-Online) an einem sicheren Ort auf. Sollten Sie selbst die aktuelle PIN vergessen haben, wenden Sie sich bitte an den T-Service (s. Kapitel „Service“ im Anhang).

Telefonieren

Um alle Leistungsmerkmale zu nutzen, müssen die Geräte auf das Wahlverfahren MFV (Mehrfrequenzwahlverfahren) mit Flash eingestellt sein. Geräte mit dem Wahlverfahren IWV (Impulswahlverfahren) können Funktionen, die die R-, Stern- oder Raute-Taste benötigen, nicht ausführen.

Anruf annehmen

Ihr Telefon klingelt: Intemanruf oder Extemanruf. Die unterschiedlichen Ruftakte entnehmen Sie bitte der Tabelle im Anhang.

Heben Sie den Hörer Ihres Telefons ab.

Führen Sie das Interngespräch oder Externgespräch.

Durch Auflegen des Hörers beenden Sie das Gespräch.

Automatisches und manuelles Belegen der externen Wählleitung

Je nach Ihren Bedürfnissen können Sie Ihre Eumex 504PC SE so konfigurieren, dass nach Abheben des Hörers die externe Wählleitung automatisch belegt wird oder Sie manuell mit der Kennziffer „0“ belegen müssen.

Automatische Belegung der externen Wählleitung (Lieferzustand): Sie hören nach Abheben des Horers den externen Wählton und können sofort eine externe Rufnummer wählen. Wenn Sie ein internes Gespräch führen wollen, drücken Sie die Signal-Taste (R). Sie hören dann den internen Wählton und können eine interne Rufnummer (11 -14) wählen.

Bei automatischer Belegung der Wählleitung können analoge Geräte mit dem Wahlverfahren IWV keine internen Rufnummern wählen.

Manuelle Belegung der externen Wählleitung: Sie hören nach Abheban dos Hörors den internen Wählton und können sofort eine interne Rufnummer wählen. Wenn Sie ein externes Gespräch führen wollen, wählen Sie die 0. Damit belegen Sie die externe Wählleitung und hören den externen Wählton. Dann können Sie die externe Rufnummer wählen.

Beachten Sie bitte: Vermeiden Sie, an Geräten mit IWV-Wahlverfahren eine Verbindung durch MFV-Tonwahl (z. B. mit einem Handsender) herzustellen. Ihr Gerät wird dadurch für eine weitere Wahl gesperrt und muss durch Wahl einer Ziffer außer der 1 erneut freigegeben werden.

Intern anrufen

Intern anrufen bei autom. Belegung der externen Wählleitung (Lieferzustand=LZ)

interne Rufnummer

Intern anrufen bei manueller Belegung der externen Wählleitung

Extern anrufen

Extern anrufen ohne gezielte MSN-Belegung bei autom. Belegung der externen Wählleitung (LZ)

Extern anrufen ohne gezielte MSN-Belegung bei manueller Belegung der externen Wählleitung

externe Rufnummer

Extern anrufen mit gezielter MSN-Belegung bei autom. Belegung der externen Wählleitung (LZ)

platz der gewünschten MSN eingebörs (zuordnung im Konfigurator).

exteme Rufnummer

Extern anrufen mit gezielter MSN-Belegung bei manueller Belegung der externen Wählleitung

ab 19 gewünschten MSN einge- en (4.2.0) und (ing im Kenfigurater).

externe Rufnummer

Die hier gewählte Rufnummer (MSN) wird für abgehende Verbindungen übermittelt. Die dafür anfallenden Verbindungskosten werden dieser Rufnummer (MSN) zugeordnet.

Anrufen mit Kurzwahl

Anrufen mit Kurzwahl über Kurzwahlnummer bei autom. Belegung der externen Wählleitung (LZ)

zweistellige Kurzwahlnummer

Anrufen mit Kurzwahl über Kurzwahlnummer bei manueller Belegung der externen Wählleitung

Anrufen mit Kurzwahl über Vanity-Eingabe bei autom. Belegung der externen Wählleitung (LZ)

Namen des Kurzwahlzieles mit Buchstaben auf den Tasten el

Anrufen mit Kurzwahl über Kurzwahlnummer bei manueller Belegung der externen Wählleitung

Namen des Kurzwahlzieles Buchstaben auf den Tasten

Rückfrage

oder

Extreme Rufnummer

Ersles Gespräch boenden und mit dem Rückfrageteilnehmer weilersprechen:

Rückfragegespräch beenden und mit oder dem ersten Teilnehmer weilersprechen

Gespräch gesamt benden:oder

Gespräch vermitteln bzw. weitergeben

Interner Wählton

♪

Interne Ruinun

oder

Externe Rufnum

Ggf. Gesprächsübergabe ankündigen.

Falls Sie nach der Wahl den Besetzton hören, drücken Sie die Signaltaste, um zum ersten Gesprächspartner zurückzukehren.

Hinweis: Wenn Sie ein externes Gespräch mittels ECT an externe Teilnehmer weitergeben, werden die Verbindungen in der Vermittlungsstelle zusammengeschaltet und (bei selbstgewählten Verbindungen) Ihrem Entgeltkonto berechnet. Sie haben dabei keine Kontrolle, wie lange das vermittelte Gespräch dauert. Wollen Sie die ECT-Funktion ausschalten, können Sie diese Einstellung im Konfigurationsmodus vornehmen.

Mit zwei Gesprächspartnern abwechselnd sprechen (Makeln)

Sie haben ein Rückfragegespräch aufgebaut und wollen zwischen den Teilnehmern hin und her schalten:

oder

Sie wollen das Gespräch mit dem aktiven Teilnehmer beenden und zum gehaltenen Teilnehmer zurückkehren:

Der momentan aktive Teilnehmer legt im Gespräch auf und Sie wollen zum gehaltenen Teilnehmer zurückkehren:

Gespräch gesamt beenden:oder

Mit zwei Gesprächspartnern gleichzeitig sprechen (Dreierkonferenz)

Sie führen ein

externes Gespräch

Wenn ein in die Konferenz aufgenommener Teilnehmer auflegt, führen Sie das Gespräch mit dem verbleibenden Teilnehmer weiter. Legen dagegen Sie als einleitender Teilnehmer auf, ist die Konferenz beendet

oder

Sie wollen die Konferenz beenden und zwischen den Teilnehmern makeln (s. o.)

Hinweis: Eine Konferenz mit zwei internen Teilnehmern ist nicht möglich.

Heranholen von Anrufen (Pick up)

Ein anderes an die Eumex 504PC SE angeschlossenes Telefon klingelt:

Anrufbeantwortergespräch heranholen

Der Anrufbeantworter hat ein Gespräch angenommen:

Automatischer Rückruf bei Besetzt (CCBS) oder bei Nichtmelden (CCNR)

oder

MFV-Nachwahl

Bide externe Verbindung besteht. Slebnören z B. eine automatische Ansage

Gewünschte Ziffer(n) eingeben

Böswillige Anrufer identifizieren (MCID)

Dieser Dienst muss beauftragt werden. Bitte erfragen Sie die Einzelheiten bei Ihrem Netzbetreiber.

T-NetBox anrufen

Zum Anrufen der T-NetBox und zur Abfrage Ihrer Nachrichten müssen Sie immer ein Telefon verwenden, dem Sie die erste Rufnummer (MSN) Ihres Anschlusses zugewiesen haben. Siehe auch „Rufzuordnung“ im Konfigurator.

Anrufweiterschaltung einschalten

Zielruf-nummer

Es werden alle Anrufe für Ihre interne Rufnummer und die Ihrem Gerät zugeordnete Rufnummer umgeleitet.

Anrufweiterschaltung ausschalten

Anrufweiterschaltung: 61, „bei Besetzt“: 67.

Anklopfer annehmen oder abweisen

Sie telefonieren und hören den Anklopfto

Sie beenden das bestehende Gespräch und beginnen das neue durch Abnehmen des Hörers.

Sie weisen den Anklopfer ab und telefonieren weiter mit Ihrem Gesprächspartner.oder Sie boenden das besichende Gespräch und übernehmen das anklopfende Gespräch.oder

Sie halten das bestehende Gespräch und übernehmen das ankleplende Gespräch (s. auch Makeln):

Sie ignorieren den Anklopfton und lührer Ihr Gespräch Iort. oder

Anklopfschutz einschalten

Anklopfschutz ausschalten

Tag/Nacht-Schaltung

Variante 2 einschaltenod

Zeitgesteuerte Variante einscha

Hinweis: Bitte konfigurieren Sie auch eine Rufverteilung für die Variante 2 (Nachtschaltung/nur über PC-Konfigurator). Im Auslieferzustand werden bei aktivierter Variante 2 (Nachtschaltung) alle eintreffenden Rufe an allen angeschlossenen analogen Endigeräten signalisiert.

Sperrliste einschalten

Sperrliste ausschalten

Call-Through ausschalten

Call-Through nutzen

Wählen Sie von extern Ihre dafür vorgesehene Rufnummer (MSN) an. Sie hören den oxtornen Wählton.

Geben Sie die PIN der Eumex 504PC SE ein. Bei Eingabe einer falschen PIN wird die Verbindung abgebrochen.

Wählen Sie nun die gewünschte Rufnummer. Das Gespräch wird auf dem 2. B-Kanal aufgebaut.

Hinweis: zur Nutzung von Call-Through wird ein MFV-fähiges Telefon benötigt.

Von einem Telefon konfigurieren

Sie können die Eumox 504PC SE auf Ihre Bedürfnisse einstellen und vorcingestellte Werte ändern. Dazu haben Sie drei Möglichkeiten: montigestützt über einen PC (siehe Kapitel „Konfiguration der Eumox 504PC SE“ im Bedienhandbuch (PDF auf CD-ROM)), über ein angeschlossenes Telefon (nur möglich von Geräten mit MFV-Verfahren) oder vom T-Service aus der Ferne (0180 / 5 19 90).

Siehe dazu Kapitel „Fernkonfiguration“ auf Seite 31.

Zur Konfiguration von einem Telefon gehen Sie bitte folgendermaßen vor:

• Schließen Sie den Konfigurationsmodus mit Ihrer persönlichen Geheimzahl (PIN) auf (Grundeinstellung 0000).
• Die Konfigurationsprozeduren lassen sich direkt hintereinander durchführen. Geben Sie einfach nach dem Abschluss der vorhergehenden Programmierung i. d. R. durch die Raute-Taste die Kennziffern der folgenden Programmierung ein.
• Wenn Sie den negativen Quittungston erhalten, bricht die Prozedur ab, und Ihre Eingaben für diese Prozedur werden nicht gespeichert. Sie müssen dann die Prozedur erneut einleiten und durchführen. Sobald Sie den positiven Quittungston erhalten, ist Ihre Eingabe gespeichert.
• Schließen Sie den Konfigurationsmodus ab. Wenn Sie den Konfigurationsmodus nicht manuell abschließen, geschieht dies 4 Minuten nach der letzten Eingabe automatisch.

Für das Telefon, von dem aus Sie konfigurieren, wird für die Dauer des Konfigurationsmodus der Anrufschutz automatisch aktiviert, das heißt: Sie können nicht angerufen werden.

Im Konfigurationsmodus hören Sie nach Abheben des Hörers immer den internen Sonderwählton.

Wenn Sie versuchen, die Eumex 504PC SE von einem Telefon aus zu konfigurieren, während gerade eine Konfiguration vom PC oder von einem anderen angeschlossenen Telefon durchgeführt wird, erhalten Sie den Besetzten.

Konfigurationsmodus aufschließen

Heben Sie den Hörer Ihres Telefons ab.

Drücken Sie die Signal-Taste (R)

(nur bei automatischer Belegung der externen Wählleitung).

Sie hören den internen Wählton.

Wählen Sie die Kennziffer 8 und drücken Sie die Stern-Taste.

Geben Sie Ihre PIN ein (im Auslieferungszustand 0000).

Drücken Sie die Raute-Taste. Sie hören den positiven Quittungston.

Legen Sie den Hörer auf. Sie befinden sich jetzt im Konfigurationsmodus.

Wenn Sie jetzt den Hörer abheben, hören Sie den internen Sonderwählton. Sie können Ihre Einstellungen vornehmen.

Konfigurationsmodus abschließen

Heben Sie den Hörer Ihres Telefons ab. Der Konfigurationsmodus ist aufgeschlossen und Sie hören den internen Sonderewählton.

Wählen Sie die Kennziffer 8.

Drücken Sie die Raute-Taste. Sie hören den positiven Quittungston.

Legen Sie den Hörer auf.

Wenn Sie den Konfigurationsmodus nicht manuell abschließen, geschieht dies 4 Minuten nach der letzten Eingabe automatisch.

Persönliche Geheimzahl (PIN) ändern

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Aktuelle PIN

Neue PIN

Wenn Sie Ihre PIN vergessen haben, dann können Sie sie nur mit Hilfe des T-Service ändern (s. Kapitel „Service“ im Anhang).

Rufnummern (MSN) speichern

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Sie hören den inter- nen Sonderwählton.

Kennziffer für MSN (1...9 für MSN 1...9, 0 für MSN 10).

MSN eingeben (ohne Vorwahl/Ortnetzkennzahl).

Weitere MSN speichem:

MSN eingeben (ohne Vorwahl/Ornetzkennzahl).

Rufzuordnung

Rufzuordnung „Variante 1“ (z. B. Tagschaltung) festlegen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Sie hören den inter- nen Sonderwählten.

Kennziffer für gewünschte MSN eingoben (s. Balnummern (MSN) speichem

Interne Ruinummer eingeben, die bei Anruf für die jeweilige MSN gerufen werden soll.

Wenn Sie der jeweiligen MSN weitere interne Rufnummern zuordnen wollen.

Inteme Rufnummer eingeben, die eben falls gerufen werden soll (insges. max. 4).

Wenn Sie der jeweiligen MSN keine weitere interne Rufnummer zuordnen wollen:

Weitere Zuordnungen programmieren:

... Weiteres Vorgehen s. o.

Vorgang abschließen:

Rufzuordnung „Variante 1“ (z. B. Tagschaltung) zurücksetzen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Sie hören den inter- nen Sonderwählton.

Variante 1 (z. B. Tagschaltung)

Kennziffer Bei Anruf für Rufnummer (MSN): Es klingelt Telefon: für MSN: 11 12 13 14
1
2
3
4
5
6
7
8
9
0

Variante 2 (z. B. Nachtschaltung)

Kennziffer Bei Anruf für Rufnummer (MSN): Es klingeit Telefon: für MSN: 11 12 13 14
1
2
3
4
5
6
7
8
9
0

Für die Rufzuordnung der Variante 2 (Nachtschaltung) benutzen Sie bitte den PC Konfigurator. Im Auslieferzustand werden bei aktivierter Variante 2 (Nachtschaltung) alle eintreffenden Rufe an allen angeschlossenen analogen Endgeräten signalisiert.

Manuelles Belegen der Wählleitung programmieren

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Automatisches Belegen der Wählleitung programmieren

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Rufnummer besetzt einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Rufnummer besetzt ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Gerätetyp für die Anschlüsse einrichten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

↑ Sie hören den internen Sonderwählton.

Kennziffer für den Gerätetyp eingeben:

für Telefon

für Anrufbeanlwerter

für Faxgerät Gruppe 2/3

für Datenmodem

für Doorline M06 (Türsprechstelle)

Interne Rufnummer des Anschlusses eingeben (11 ... 14).

Hinweis: Bei der Wahl des jeweiligen Endgerätes werden die zu diesem Gerät optimalen Einstellungen automatisch ausgewählt (z. B. „Ankloptschutz“ > „ein“ bei Anschluss eines Faxgerätes oder Modems). Um sich die Möglichkeit zum Heranholen eines Anrufbeantwortergesprächs zu schaffen, muss auch für ein Kombigerät „Anrufbeantworter“ eingestellt sein. Betreiben Sie ein SMS-fähiges Faxgerät oder anderes Multifunktionsgerät muss dieses für einen SMS-Empfang als „Kombigerät“ gekennzeichnet werden. Generell empfiehlt es sich, ein Faxgerät als „Kombigerät“ zu kennzeichnen, da nicht jedes ankommende Fax mit der Dienstekennung für Faxe eintrifft und in dem Fall nicht entgegengenommen würde. Aktivieren Sie für diesen Anschluss den Anklopfschutz um eine Störung des Faxempfangs durch einen Ankopfton zu vermeiden.

Berechtigungen für die Anschlüsse vergeben

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Sie hören den inter- nen Sonderwählton.

Kennziffer für die Extemberechtigung eingeben:

international

national

ortsberechtigt

halbamt

our intern

Interne Rulnummer des Anschlusses eingeben [11 ... 14].

Notrufnummern speichern

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Sle hören den inter- nen Sonderwählten.

Speicherplatz 01, 02 oder 03 eingeben.

Notrufnummer eingeben.

Notrufnummern löschen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Rufnummer für Kurzwahl speichern

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

↑ Sie hören den inter- nen Sonderwählton.

6 Speicherplatz 00 ... 99 eingeben.

Rufnummer eingeben.

Kurzwahlspeicher einzeln / alles löschen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

↑ Sie hören den inter- nen Sonderwählton.

Speicherplatz 00 ... 99 eingeben; zum Löschen aller Speicher „**“ eingeben

Kurzwahl für Anschlüsse mit Externsperre sperren/freigeben

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Sie hören den inter- nen Sonderwählton.

Kurzwahl spernen

Interne Rufnummer des betreffenden Telefons eingeben.

Rufnummer (MSN) für Übertragung festlegen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Kennziffer für die MSN eingeben (s. „Rufnummer/MSN speichem“).

Sie hören den internen Sonderwählton.

Immer anonym anrufen (Rufnummer unterdrücken)

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Interne Rufnummer eigen.

Immer Rufnummer senden („Rufnummer unterdrücken“ zurücknehmen)

Stellen Sie sicher, dass der Konligurationsmodus aufgeschlossen ist.

Sis hören den inter- nen Sonderwählton.

Die Ru Inummornunterdrückung wird alle Teilnehmer zurückgenommen.

Entgeltbetrag je Zeittakt festlegen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Betrag 4 stellig in Cent eingeben, fülen Sie ggf. vorn mit Nullen auf.

Sie hören den internen Sonderwählton.

Entgeltzähler zurücksetzen/löschen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Entgeltlimit einstellen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Entgelt limit 4-stellig (2 Stellen Euro, eingeben, füllen Sie ggf. vorn mit Nu

Interne Rufnummer eingeben, für die das Entgeitlimit gelten soll.

Entgeltlimit einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Kierne Ruinum- mär eingeben.

Entgeltlimit ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Klärme Ruinum- mör eingeben.

Anrufweiterschaltung in der Vermittlungsstelle aktivieren

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Anrufweiterschaltung in der Eumex 504PC SE aktivieren

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Alle Anrufweiterschaltungen löschen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Erfassen der Verbindungsdatensätze einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Erfassen der Verbindungsdatensätze ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Gesprächsweitergabe „ECT“ einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Gesprächsweitergabe „ECT“ ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Gesprächsweitergabe in einer TK-Anlage einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Gesprächsweitergabe in einer TK-Anlage ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

T-NetBox-Signalisierung einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

T-NetBox-Signalisierung ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Automatische Keypad-Signalisierung einschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Automatische Keypad-Signalisierung ausschalten

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Anlagendaten zurücksetzen

Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

Fernkonfiguration

Auf Wunsch übernimmt der T-Service gerne für Sie die Konfiguration Ihrer Telefonanlage. Rufen Sie uns während der üblichen Geschäftszeit an unter 018 0/5 19 90. Der Verbindungspreis beträgt 0,120 Euro pro angefangene 60 Sekunden bei einem Anruf aus dem Festnatz der Deutschen Telekom. Die Kosten für die Konfiguration Ihrer Tk-Anlage werden Ihnen zu Beginn des Anrufes mitgeteilt. Eine Konfiguration Ihres Browsers oder Ihres PC-Betriebssystems können wir leider nicht vornehmen.

Anhang

Hörtöne/Ruftakte

Die folgende Darstellung zeigt Ihnen Dauer und Intervalle der einzelnen Hörtöne und Ruftakte.

Hörtöne

Zeitachse in Sekunden	0	1	2	3	4	5	6	7	8	9	10
Freiton	■	■				■	■			■	■
Besetzton	■	■	■	■	■	■	■	■	■	■	■
Intemer Wählton	■	■	■			■	■
Extermer Wählton
Positiver Quittungston	■
Negativer Quittungston	■	■	■
Intemer Sonderewählton	■■	■■	■■	■■	■■	■■	■■	■■	■■	■■	■■
Anklopfton (extemer Teilnehmer)	■	■			■	■			■	■

Rufe

Externuf	—	—
Internuf	■ ■	■ ■
Wederannuf	■ ■	■ ■
Türuf (Doorline)	■ ■ ■	■ ■ ■

Technische Daten

Telefonanlage

Netzspannung 230 V \~ ; 50 Hz für Steckernetzgerät

Nennleistung des

Steckernetzgerätes max. 23 W

Leistungsaufnahme

Telefonanlage min. 9 - 15 VA

Schutzklasse 2

Maße (B x H x T) ca. 214 x 161 x 57 mm

Gewicht (Anlage) ca. 385 g

Zulässige Temperaturen

ortsfest, wettergeschützt +5 °C bis +40 °C

ISDN-Anschluss

extemer |SDN-Anschluss DSS1-Protokoll.

Mehrgeräteanschluss

ISDN-Schnittstelle externer S _0 -Bus, durchgeschleift

Analoge Anschlüsse

Reichweite 300 m (0,6 mm a)

Wahlverfahren Mehrfrequenz- oder Impulswahlverfahren

Rufwechselspannung U eff ≥35 V --

Ruffrequenz 50 Hz (Netzfrequenz)

Störungen und Selbsthilfe bei der Fehlersuche

Wenn Ihr Gerät sich einmal nicht wie gewünscht vorhält, versuchen Sie zunächst sich mit Hilfe der folgenden Tabelle selbst zu helfen.

Die folgenden Hinweise sollen Ihnen bei der Fehlerbehebung helfen:

Problem Mögliche Ursache Abhilfe
Anlage funktioniert nicht Steckometzgerät nicht Überprüfen Sie den korrekten Anschluss.korrekt gostacktFehlfunktion der Ziehen Sie das Steckometzgerät für mindestonsTK-Anlage 30 Sekunden (Netz-Reset).
LED T ISDN blinkt ständig Kabelfehler Überprüfen Sie das Anschlusskabel auf korrekten Sitz und eventuelle Beschädigung.ISDN nicht geschaltet Wenden Sie sich an Ihren Netzbetreiber.NTBA defekt Wenden Sie sich an Ihren Netzbetreiber.
CAPI Konflikt Andere CAPI-Treiber	Andere CAPI-bereits installiert	Treibor entfernen.
Gerät nicht gefunden	Kabelfehler Überprüfen Sie das Anschlusskabel auf korrekten Sitz und eventuelle Beschädigung.Probleme mit AMD-Prozessor unter Win 98 SEProblome mit Via-Chipsatz	Bugfix für AMD-Prozessoren installieren*,Bugfix für USB-Treibor des Via-Chipsatzes*.
USB Kabel zu kurz		Benutzen Sie eine aktive USB Kabel Verlängerung(max. 5 x 5 m zulässig).
Alle LEDs blinken	Fehlgeschlagener FlashLoad FlashLoad durch	Führen Sie einen neuen
Fehlfunktion der Anlage (z. B. nach erfolgtom FlashLoad)	Kein Rücksetzen der Anlagendaten nach erfolgtem FlashLoad	Setzen Sie die Anlage in den Auslieferungs-zustand (s. Soito 30, „Anlagendaten zurücksatzen“)

Besteht das Problem weiterhin, steht Ihnen unsere Hotline zur Verfügung. Die Rufnummer finden Sie im anschließenden Kapitol „Servico“.

^ Download unter: http://support.microsoft.com/support/kb/articles/Q240/0/75.asp
^** Download unter: http://www.via.com.tw/drivers/index_new2.htm

Service

Bei technischen Problemen mit Ihrer Eumex 504PC SE können Sie sich während der üblichen Geschäftszeiten an die T-Service Hotline [phone] wanden. Der Verbindungspreis beträgt 0,12 EUR pro angefangono 60 Sekunden bei einem Anruf aus dem Festnetz der Deutschen Telekom. Erfahrane Techniker beraten Sie auch zu Bedienung Ihres Telekom-Gerätes.

Bitte halten Sie die Seriennummer Ihres Gerätes für den Anruf bereit. Sie finden die Seriennummer auf der Unterseite des Gerätes.

Vermuten Sie eine Störung Ihros Anschlusses, so wenden Sie sich bitte an den Service Ihros Netzbetreibers. Für den Notzbetreiber Deutsche Telekom steht Ihnen der T-Service unter 0800-6307.000 zur Verfügung.

Konformitätserklärung

CE-Zeichen

Dieses Gerät erfüllt die Artordolorungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung Ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE Zeichen auf dem Gerät bestätigt. Die Konformitätserklärung kann unter folgender Adresse bezogen werden;

Deutsche Telekom AG

T-Com Zentrale

CE-Mangement

Postfach 1227

48542 Steinfurt

Rücknahme von alten Telefonanlagen

Hat Ihre Telefonanlage ausgadient, nimmt die Deutsche Telekom von ihr gemietete oder bei ihr gekauftte Geräte in den T-Punkten kostenlos zurück. Die Deutsche Telekom zerlegt die Endgeräte fachgerecht und führt sie dem Recycling zu.

Rücknahme von CD-ROM

Ihre nicht mehr benötigte Produkt-CD-ROM nimmt die Deutsche Telekom in den T-Punkten kostenlos zurück und führt sie der Wiederverwertung zu.

Gewährleistung

Der Händler, bei dem das Gerät erworben wurde (Deutsche Telekom AG oder Fachhändler), loistet für Material und Herstellung des Telekommunikationsendgerätes eine Gewährleistung von 2 Jahren ab der Übergabe.

Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes, Ausgetauschte Geräte oder Teile gehen in das Eigentum des Fachhändlers über.

Bei Fehlschlagen der Nacherfüllung kann der Käufer entweder Minderung des Kaufpreises verlangen oder von dem Vortrag zurücktreten und, sofern der Mangel von dem Händler zu vertreten ist, Schadonsersatz oder Ersatz vergeblicher Aufwendungen verlangen.

Der Käufer hat festgestellte Mängel dem Händler unverzüglich mitzuteilen. Der Nachweis des Gewährleistungsanspruchs ist durch eine ordnungsgemäße Kaufbestätigung (Kaufbeleg, ggf. Rechnung) zu erbringen.

Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung, ferner nicht der Verbrauch von Verbrauchsgütern, wie z. B. Druckerpatronen, und wiedoraufladbaron Akkumulatoren.

Vermuten Sie einen Gewährleistungstall mit Ihrem Telekommunikationsendgerät, können Sie sich während der üblichen Geschäftszeiten an die T-Service Hotline [phone] wenden. Der Verbindungspreis beträgt 0,12 EUR pro angefangene 60 Sekunden bei einem Anruf aus dem Festnetz der Deutschen Telekom. Erfahrene Techniker beraten Sie und stimmen mit Ihnen das weitere Vorgehen ab.

Stichwortverzeichnis

A

Abgehende MSN belegen....17

Analoge Geräte....12

Anklopfer....20

Ankloplschutz....20

Anlagendaten zurücksetzen ....30

Anonym annrufen....28 Aerufannahmen....19

Anfall annahmen......16 Anprufrechtverkseenlich bereinbalen......19

Antrufbeantwortergesprach heranholen ...... 19 Antrufweitersechaltung ausschalten ...... 20

Anrufweiterschaltung ausschalten 2.6 Anrufweiterschaltung einschalten 19

Anrufweiterschaltung in der Eumex 504PC SE..29

Anrufweiterschaltung in der Vermittlungsstelle..29

Anrufweiterschaltungen löschen....29

Anschließen....10

Anschlussschema....10

Aufstellen....9 Auslieferungsverstand....15

Auslieferungszustand 15 Automatischer Rückruf 19

Automatischer Frankfurt......16

B

Belegen der externen Wählleitung ....16

Belegen der Wählleitung....26

Berechtigungen 27

Böswillige Anrufer identifizieren (MCID)......19

C

Call-Through 21

CCBS 19

CCNR....19

Computer 12

D

Dreierkonferenz....18

E

ECT....30

Entgeltbetrag....28

Entgeltlimit 29

Entgeltzähler....28

Extern anrufen....17

F

Fehlersuche 34

Fernkonfiguration ....31

G

Geräte anschließen 10

Gerätetyp....26

Gesprach weitergeben....18

Gesprächsweitergabe in einer TK-Anlage......30

Gesprächsweltergabe „ECT“......30

Gewährleistung......36

Gezielte MSN-Belegung 17

Grundeinstellungen....15

H

Heranholen von Anrufen (Pick up)....19

Hörtöne/Ruftakte....32

|

In Betrieb nehmen....15

Inbetriebnahme....5

Inhalt der Verpackung....5

Installation....

Intern anruten....17

Interner Sonderwahlton....22

ISDN-Leistungsmerkmale....3

K

Keypad-Signalisierung....30

Konfiguration....22

Konfigurationsmodus....23

Konfigurationssoftware....6

Konformitätserklärung....35

Kurzwahl 17,27

Kurzwahl für Anschlüsse mit Externsperre

sperren/freigeben....28

L

Leistungsmerkmale 2

Leuchtdioden 14

Lieferzustand....15

M

Makeln....18

MCID....19

MFV-Nachwahl....19

Mit zwei Gesprächspartnern abwechselnd

sprechen (Makeln)....18

Montage....5

Montageort....8

N

Nachtschaltung....25

Netzausfall....4

Notrufnummern....27

P

Persönliche Geheimzahl......24

PIN 24

R

Recycling....35

Rückfrage....18

Rücknahme von alten Telefonanlagen......35

Rücknahme von CD-ROM....35

Rückruf....19

Rufnummer besetzt....26

Rufnummer für Übertragung......28

Rufnummer unterdrücken....28

Rufzuoränung 24

S

Selbsthilfe....34

Service....35

Sicherheitshinweise....4

Sporristo 21

Störungen 34

Stromnetz....12

T

T-ISDN....11

T-NetBox anrufen 19

T-NetBox-Signalisierung....30

Tag/Nacht-Schaltung....20

Tagschaltung....24

Technische Daten 33

Telefonieren....16

V

Verbindungsdatensätze....29

Voraussetzungen....6

W

Wahlverfahren für die analogen Endgeräte.....14

Wandmontage 9

Weitere Endgeräte am Sy-Bus....11

Werkzeug....9

Z

Zuordnung der Verbindungskosten zur abgehenden MSN....17

T··Eumex 504PC SE·

Kurzbedienungsanleitung

Leistungsmerkmal

Intern anrufen bei autom. Belegung

Intern anrufen bei manueller Belegung

Extern anrufen bei autom. Belegung

Extern anrufen bei manueller Belegung

Gespräch annehmen

Gespräch mit Ankündigung weitergeben

Gespräch ohne Ankündigung weitergeben

Rückfrage intern

Rückfrage extern

Makeln

Dreierkonferenz extern

Numerische Kurz- wahl bei autom. Belegung

... bei manueller Belegung

Bedienung

Automatische Belegung (Lieferzustand): Sie hören nach Abheben des Hörers den externen Wählton und können sofort eine externe Rufnummer wählen. Wenn Sie ein internes Gespräch führen wollen, drücken Sie die Signal-Taste (R). Sie hören dann den internen Wählton und können eine interne Rufnummer (11...14) wählen.

Manuelle Belegung: Sie hören nach Abheben des Hörers den internen Wählton und können sofort eine interne Rufnummer wählen. Wenn Sie ein externes Gespräch führen wollen, wählen Sie die 0. Damit belegen Sie die externe Wählleitung und hören den externen Wählton. Dann können Sie die externe Rufnummer wählen.

Vanity-Kurzwahl bei autom. Belegung

... bei manueller Belegung

Heranholen eines Rules bei automatischer Belegung

... bei manueller Belegung

Heranholen eines Gesprächs vom AB bei automatischer Belegung

... bei manueller Belegung

Anklopfschutz ausschalten

Ankloplschutz einschalten

Anklopfen beantworten

Anrufweiterschaltung „Sofort“ einschalten

... ausschalten

Anrufweiterschaltung „Nach Zeit“ einschalten

... ausschalten

Anrufweiterschaltung „Bei Besetzt“ einschalten

... ausschalten

Automatischer Rückruf

R 9 Name des Kärzwahlzieles

↑ 9 Name des Kenzahlzieles

↑ R 4

4

↑ R 7 5

↑ 7 5

↑ R * 4 3

↑ R # 4 3 # □ ↓

↓ ↑ R 2

↑ R * 2 1 *

↑ R # 2 1 #

↑ R * 6 1 *

↑ R 6 1 ↓

↑ R * 6 7 *

↑ R 6 7 ↓

7 oder * 3 7 #

Wichtige Telefonnummern

Bei Störungsfall:

Bei vertrieblichen Rückfragen

Bei Geräteübergabe bitte Tefalo-imumen eintragen!

Herausgener

Deutsche Telekom AG

Änderungen vorbehälter

70924.355

MNT 40 192 254EA

Stand: 10.2203

Gedruckt auf umweltfreundlichem

Recycling paper
