BEDIENUNGSANLEITUNG EAS4 STIEBEL ELTRON
Aufladesteuerung elthermatic® Gebrauchs- und Montageanweisung

Gerätebeschreibung
Die Aufladesteuerung EAS 4 berechnet ständig den richtigen Wärmevorrat der Wärmespeicher, wobei automatisch die noch vorhandene Restwärme im Wärmespeicher berücksichtigt wird.

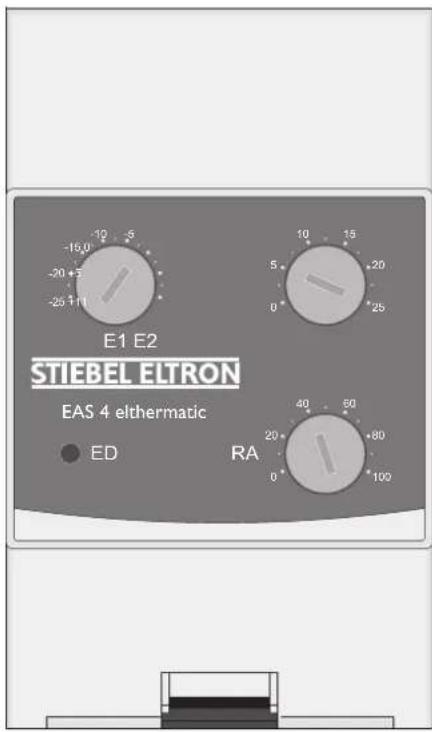

Folgende Einsteller sind frontseitig zugänglich:
- E1 = Volladung, hier wird die Außentemperatur eingestellt, bei der eine Volladung des Wärmespeichers erfolgt;
- E2 = Ladebeginn, hier wird die Außentemperatur eingestellt, bei der die Aufladung der Wärmespeicher beginnt;
- RA = Reduzierte Aufladung in % vom Soll-Ladegrad bei Ansteuerung der Klemme KU
- ED = Signallampe, zeigt das Steuersignal als Taktsignal relativer Einschaltdauer (ED) an.

Bedienung
Die Grundeinstellung kann innerhalb der Einstellbereiche für E1 (Volladung) und E2
(Ladebeginn) vorgenommen werden. Es ist zu beachten, dass die Differenz zwischen den eingestellten Temperaturen der Einsteller E2 und E1 mindestens 8 K (°C) beträgt.
Einsteller E1 (Volladung)
Mit dem Einsteller E1 wird die Außentemperatur in °C eingestellt, bei der eine Vollaufladung erfolgen soll.
Der Einstellwert für E1 ist abhängig von der Norm-Außentemperatur und der Freigabezeit (Lademodell). Da die Norm-Außentemperatur nach DIN 4701 regional unterschiedlich ist, sollte beim zuständigen EVU nach dem richtigen Temperaturwert gefragt werden.
Einstellung E1 (Volladung)
$$ E 1 = \vartheta R - \frac {t _ {F}}{t _ {F} + t _ {Z F}} (\vartheta R - \vartheta a) $$
Begriffe:
t_F = Freigabedauer
t_25=Zusatzfreigabedauer
_a=Norm-Außentemperatur nach DIN 4701
R= Soll-Raumtemperatur
Einsteller E2 (Ladebeginn)
Mit dem Einsteller E2 wird die Außentemperatur in °C eingestellt, bei der die Aufladung beginnen soll. Dabei können individuelle Benutzergewohnheiten berücksichtigt werden. Bei Außentemperaturen oberhalb des Einstellwertes E2 erfolgt keine Aufladung.
Sollte bei milden Außentemperaturen zu viel oder zu wenig Wärme zur Verfügung stehen, kann an dem Einsteller E2 eine Korrektur der Auflademenge vorgenommen werden. Um Fehleinstellungen zu vermeiden, wird empfohlen, den Einsteller nur schrittweise, z.B. in Schritten von 2 Grad zu verändern – eine
Auswirkung dieser Korrektur ist erst am nächsten Tag festzustellen.
Einsteller „RA“ (Reduzierte Aufladung)

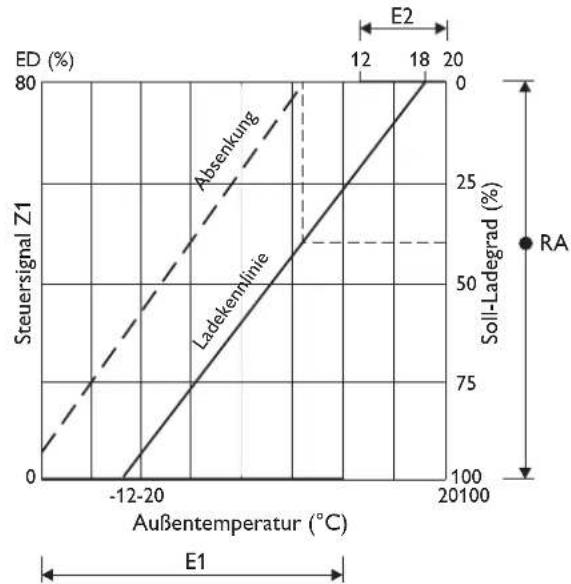

Die durch die Einsteller E1 und E2 festgelegte Ladekennlinie kann über den Einsteller „Reduzierte Aufladung“ für eine verminderte Aufladung im Bereich 0...100 % parallel verschoben werden, sofern die Klemmen KU1 und KU2 über Rundsteuergerät oder Schaltuhr angesteuert werden. Hiermit lassen sich die verschiedensten Anforderungen erfüllen, z.B.
- Wochenend-Anhebung oder -Absenkung der Aufladung;
- verminderte Tagladung oder verminderte Nachtladung;
Einstellkorrektur in Vebindung mit Gruppensteuergerät ZSE 4
Sind der EAS 4 ein oder mehrere Gruppensteuergeräte ZSE 4 (Wohnungsstationen) nachgeschaltet, dann sollte, falls die Wärme nur in einzelnen Wohnungen nicht ausreichend bzw. zu hoch ist, am Einsteller „Aufladung“ des jeweiligen Gruppensteuergerätes eine Korrektur vorgenommen werden (-36% ...+12%).
Absenkung der Aufladung durch Ansteuerung der Klemmen KU1 und KU2

line
| Außentemperatur (°C) | Steuersignal Z1 | Soli-Ladegrad (%) | | --------------------- | --------------- | ----------------- | | -12 | 0 | 0 | | 0 | 75 | 25 | | 12 | 80 | 50 | | 18 | 80 | 75 | | 20100 | 80 | 80 |Einstellungsbeispiele E1 und E2 bei Vorwärtssteuerung
| Freigabezeit E1 (Volladung) E2LF + LZ bei einer Soll-Raumtemperatur R = 20 ^ und Außen-temperatur a von ... | Ladebeginn | Freigabezeit E1 (Volladung) E2LF + LZ bei einer Soll-Raumtemperatur R = 20 ^ und Außen-temperatur a von ... | Ladebeginn | ||||||
| 4 + 0 -12 -14 -16 | 18 | 8 + 0 -12 -14 -16 | 18 | ||||||
| 4 + 4 4 3 2 18 | 8 + 2 -6 | -7 | -9 | 18 | |||||
| 4 + 7 8 8 7 18 | 8 + 2 + 2 | -1 | -3 | -4 | |||||
| 5 + 0 -12 -14 -16 | 18 | 8 + 2 + 4 + 2 4 | 3 2 18 | ||||||
| 5 + 1 -7 | -8 | -10 18 | 8 + 2,5 | -4 | -6 | -7 | |||
| 5 + 3 0 | -1 | -3 | 18 | 8 + 3 -3 | -5 | -6 | 18 | ||
| 5 + 11 | 10 9 8 | 18 | 8 + 3,5 | -2 | -4 | -5 | |||
| 5,5 + 0 | -12 -14 | -16 18 | 8 + 3,5 + 2,5 | 2 1 | -1 | 18 | |||
| 5,5 + 6,5 | 5 4 3 | 18 | 8 + 4 -1 | -3 | -4 | 18 | |||
| 6 + 0 -12 -14 -16 | 18 | 8 + 4 + 2 + 2 4 | 3 2 18 | ||||||
| 6 + 2 -4 | -6 | -3 | 18 | 8,5 + 0 | -12 -14 | -16 18 | |||
| 6 + 5 3 1 0 18 | 8 + 7 3 2 1 18 | ||||||||
| 6 + 3x2 | 4 3 2 | 18 | 9 + 0 -12 -14 -16 | 18 | |||||
| 6,5 + 1,5 | -6 | -8 | -9 | 18 | 9 + 2 -6 | -8 | -9 | 18 | |
| 7 + 0 -12 -14 -16 | 18 | 9 + 4 -2 | -4 | -6 | 18 | ||||
| 7 + 1 -8 | -10 -12 18 | 10 + 0 | -12 -14 | -16 18 | |||||
| 7 + 3,5 + 2,5 | 3 2 1 | 18 | 10 + 2 | -7 | -8 | -10 18 | |||
| 7 + 4 + 2 | 3 2 1 | 18 | 10 + 5 | -1 | -3 | -4 | |||
| 7 + 5 + 3 | 5 4 3 | 18 | 10 + 5,5 | -1 | -2 | -3 | |||
| 7 + 19 | 10 -- | 18 | 10 + 6 | 0 | -1 | -3 | |||
| 11 + 0 | -12 -14 | -16 18 | |||||||

2. Montageanweisung für den Fachmann
Vorschriften und Bestimmungen
- Montage und elektrischer Anschluss müssen von einem Fachmann unter Beachtung dieser Montageanweisung durchgeführt werden.
- Alle elektrischen Anschluss- und Installations-
arbeiten sind nach den VDE-Bestimmungen (0100), den Vorschriften des zuständigen EVU's sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.
- Auf Beipack in der Geräteverpackung achten!
- Das Geräte-Typenschild ist zu beachten! Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
Technische Daten
| Versorgungsspannung | 200 - 230V ±10 % 50 Hz | DIN-Witterungsfühler: | |
| Leistungsaufnahme | 6,0 W | Widerstandswerte | siehe Seite 6 |
| ED-System | 40 / 70 / 80 %, oder „EL" | Schutzart | IP 54 |
| Klemmenquerschnitt | max. 2,5 mm ^2 | Schutzklasse | II |
| Schaltleistung | 300 W ohmsche Last (Triac) | zul. Umgebungstemperatur | -40...+50 °C |
| Gerätesicherung | T 1,6 L 250 G | Anschlußkabel | 2 x 0,75 mm ^2 , ca. 1,4 m lang(Kabellänge zwischen Fühler und EAS 4 max. 30 m – andernfalls geschirmte Kabelausführung) |
| zul. Umgebungstemperatur | 0...+50 °C | ||
| Schutzart | IP 20 (nach Montage) | ||

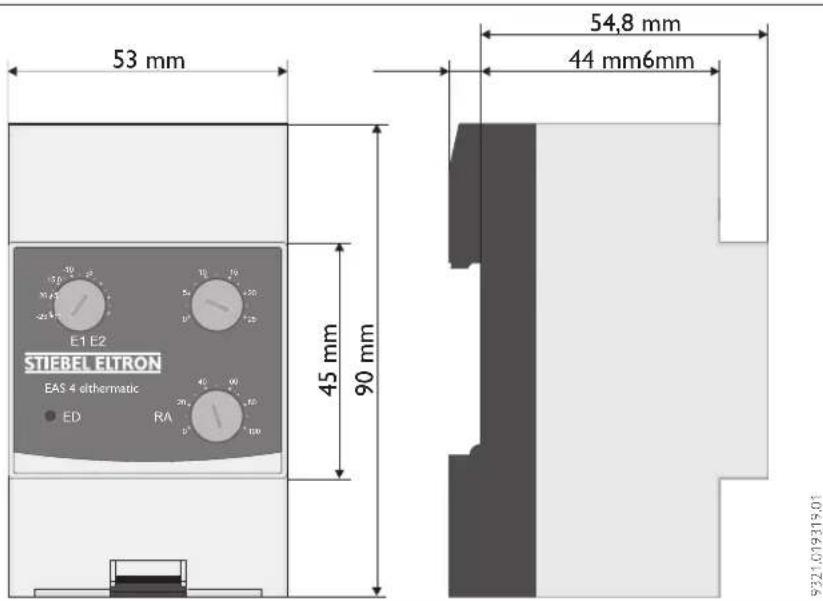

| Schutzklasse | II (Schutzisolierung) | Abmessungen | ∅ 11,5 x 35 |
Montage
Steuerung
Die EAS 4 ist in die unterste Reihe eines Stromverteilers einzuordnen, wobei ein seitlicher Abstand von einer SI-Automatenbreite vorzusehen ist.
Der Berührungsschutz nach Schutzklasse II ist nach Einbau der EAS 4 in einen
- Installationskleinverteiler nach DIN oder - Installationsverteiler nach DIN erfüllt.
Die EAS 4 besteht aus einem Sockel mit Anschlussklemmen zur Schienenbefestigung sowie dem steckbaren Gehäuse mit der Elektronik. Zum Lösen des Gehäuseoberteils vom Sockel ist die untere Gehäuserastung mit Hilfe eines Schraubendrehers zu entriegeln und das Oberteil abzuziehen.

Bei der Montage des Gehäuse- oberteils auf den Sockel muss dieser spannungsfrei sein.
Austausch gegen eine vorhandene EAS
Beim Austausch EAS gegen EAS 4 braucht nur das Gehäuseoberteil ausgewechselt werden. Der Sockel inklusive elektrischen Anschluss bleibt unverändert.
Demontage
Zum Ausbau der Steuerung das Oberteil vom Sockel lösen (wie vorher beschrieben) und Anschlussleitungen abklemmen. Danach den Sockel wie in nachfolgender Abbildung gezeigt von der Schiene lösen.

Elektrischer Anschluss

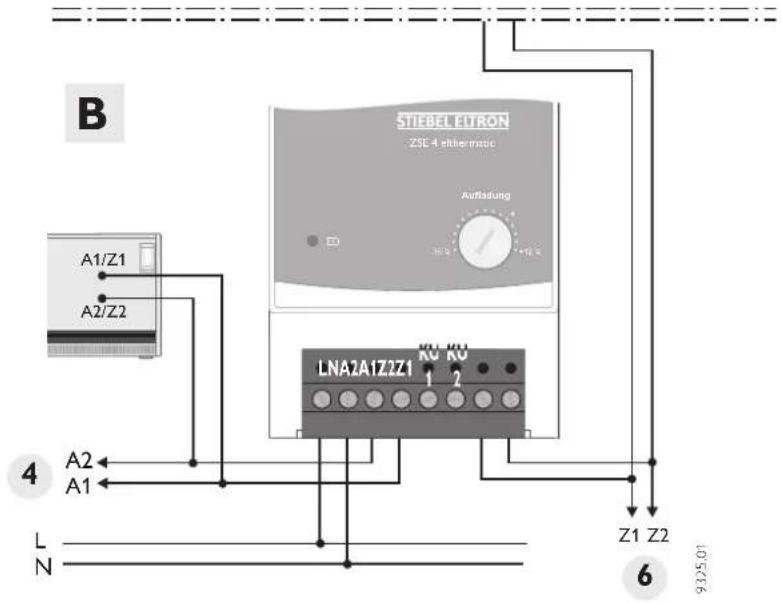

Die EAS 4 ist gemäß nebenstehendem Anschlussschaltbild anzuschließen.
Zur besonderen Beachtung:
- Falls nur eine Nachtladezeit zur Verfügung steht, kann der LF auch auf die Klemme L gelegt werden, wenn Punkt 5 erfüllt ist.
- Z1/Z2 bis max. 300 W belastbar.
- Die EAS 4 und das Gruppensteuergerät ZSE 4 sind grundsätzlich auch für „Eindrahtsteuerung“ geeignet.
Der „getaktete“ Außenleiter liegt an der Klemme Z1/A1. - Phasengleichheit zwischen L und LF sowie den Außenleitern für EAS 4 und ZSE 4 und eine bestimmte Phasenfolge sind nicht erforderlich.
- Durch Einbau eines „Sommerschalters“ in die Zuleitung für „L“ und der Ladeschütze können die Aufladesteuerung und die Ladeschütze außerhalb der Heizperiode abgeschaltet werden.

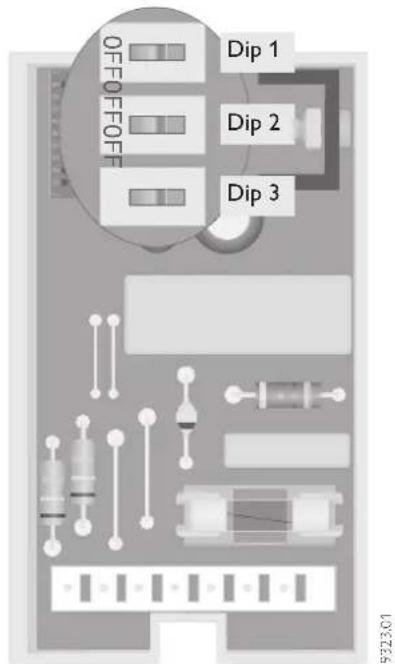

- Über die Dip-Schalter 1 und 2 auf der Innenseite des Gehäuseoberteiles kann das ED-System eingestellt werden.
| Dip 1 | Dip 2 | |
| 40% ED | off | off |
| 70% ED | off | on |
| 80%ED | on | off |
| Elektronischer | ||
| Laderegler | on | on |
- Einstellen des E2-Sprungs
Der Dip-Schalter 3 ermöglicht es, eine Mindestladung von 15 % bei unterschreiten des Ladebeginns E2 zu wählen.

Vor dem Einschalten der Netzspannung sind an dem Sockel folgende Prüfungen vorzuneh-
men (Gehäuse mit Elektronik ist nicht aufgesteckt):
-Isolationsprüfung aller Leitungen (ohne Verbraucher)
-Widerstandsmessung (Drehknopf an den Heizgeräten ganz auf Rechts-Anschlag stellen)
- An Z1 und Z2 der EAS 4:
R=176Ω...100kΩ
Der gemessene Widerstand darf nicht kleiner sein als 176 Ω.

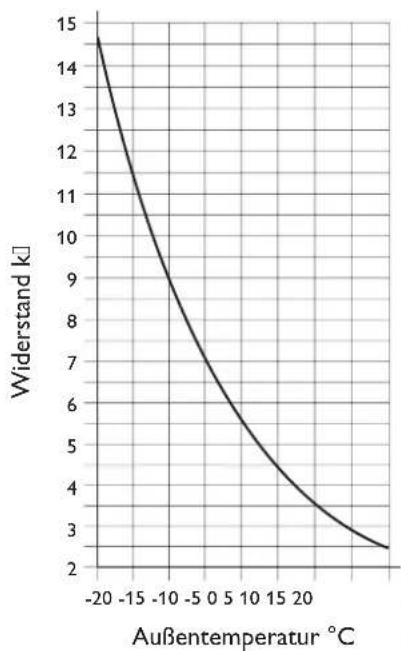

- An W1 und W2 der EAS 4: Witterungsfühler
R = siehe nebenstehendes Diagramm
-Netzspannung einschalten und zwischen L und N messen
-LF-Freigabe simulieren und Spannung zwischen LF und N messen
-Netzspannung ausschalten
Das Gehäuseoberteil auf den Sockel aufstecken.
Die Vorprüfung ist beendet.
Fühler
Der Einbauort des Witterungsfühlers ist in der Regel nach folgenden Kriterien zu wählen:
- Montage gemäß nachfolgender Abbildung;
– Höhe mindestens 2,5 m über Erdoberfläche; - Es ist vorzugsweise die Gebäudeseite zu wählen, an der die Hauptnutzungsräume liegen;
– Ausreichender Abstand zu Türen, Fenstern, Abluftkanälen u. ä.
Die Leitung zwischen Fühler und Steuergerät muss für Netzspannung geeignet sein.

line
| AuBentemperatur °C | Widerstand kl | | ------------------ | ------------- | | -20 | 15 | | -15 | 13 | | -10 | 11 | | -5 | 9 | | 0 | 7 | | 5 | 5 | | 10 | 4 | | 15 | 3 | | 20 | 2.5 |Inbetriebnahme
- Spannung einschalten
- Das Ausgangssignal zu den Wämespeichern wird durch eine Signallampe „ED“ auf der Frontseite angezeigt. Es ist abhängig von der Außentemperatur, den gewählten Einstellungen für E1 und E2, und dem ge-
wählten ED-System. Dabei bedeuten lange Ein- und kurze Auszeiten wenig Aufladung, ein umgekehrtes Verhältnis viel Aufladung.
- Falls nach ca. 1 Minute keine Anzeige des Ausgangssignals erfolgt, Gerät vom Sockel nehmen und Sicherung überprüfen.

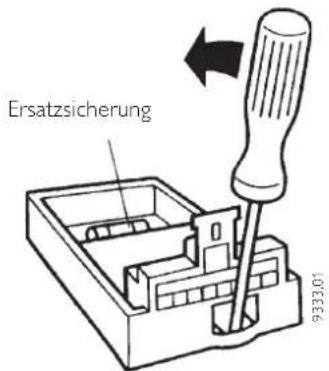

Eine Ersatzsicherung befindet sich im So-ckel.
Zur Beachtung: Hat die Außentemperature einen Wert, der dem E1 entspricht, dann ist das ED-Signal 0 %, d. h. die Lampe ist dauernd aus.

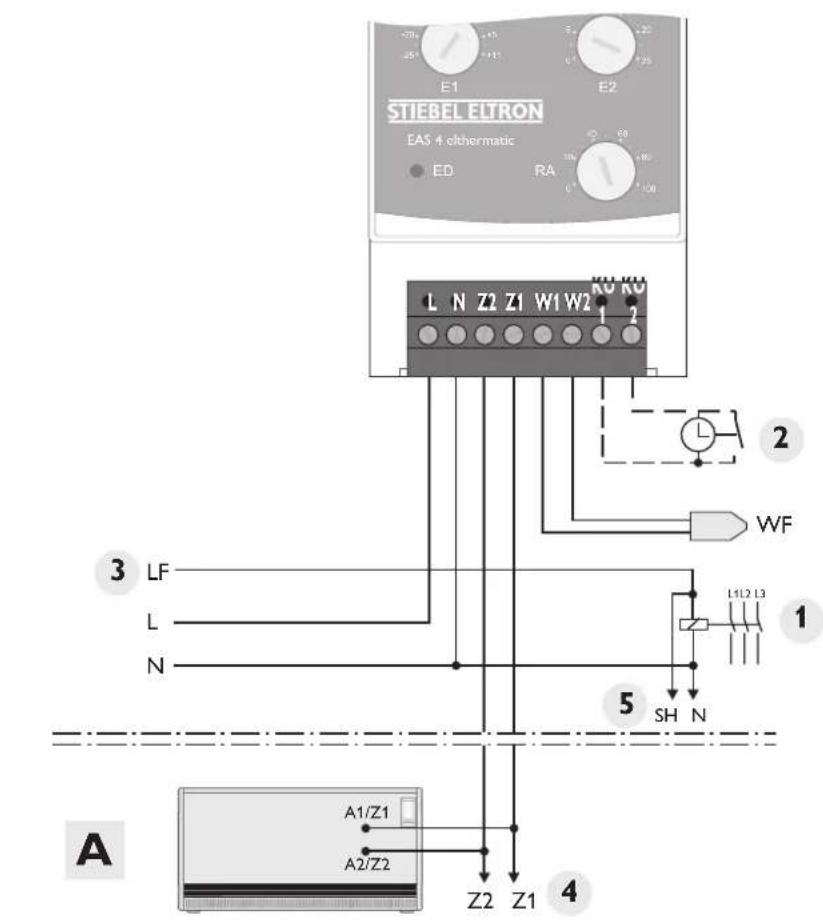

A
Einzelanlage ohne Gruppensteuergerät
B
Zentralanlage mit Gruppensteuergerät
1
Ladeschütz
2
Schaltuhr für mögliche Absenkung
3
EVU-Freigabesignal und Laufzeitsteuerung
4
zu weitem Wärmespeichem
5
zu weiteren Ladeschützen
6
zu weiteren Gruppensteuergeräten

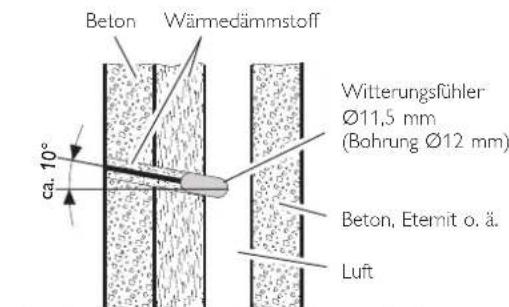

Fühlereinbau

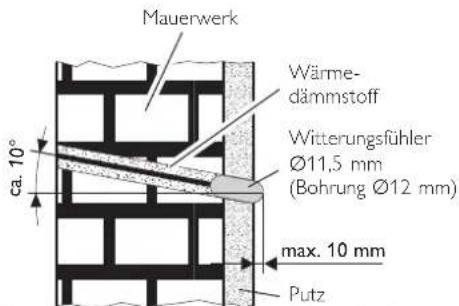

Normales Mauerwerk oder Mauerwerk mit Innenisolierung: Fühlerkörper sitzt putzeben oder max. 10 mm über Putz.

Vorgehängte und hinterlüftete Fassade: Fühlerkörper sitzt bis zur Hälfte im Luftkanal.
Transportverpackung
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, unsere Umwelt zu schützen, und überlassen Sie die Verpackung dem Fachhandwerk bzw. Fachhandel. Stiebel Eltron beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.
Altgeräte
Die Entsorgung des Altgerätes hat fach- und sachgerecht nach den örtlich geltenden Vorschriften zu erfolgen.
Im Rahmen des Kreislaufwirtschaft- und Abfallgesetzes und der damit verbundenen Produktverantwortung zum Schutz unserer Umwelt ermöglicht Stiebel Eltron mit einem Rücknahmesystem über das Fachhandwerk und dem Fachhandel die Rücknahme von Altgeräten. Über dieses Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um unsere Deponien und unsere Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.
Das in Wärmepumpen, Klimageräten und einigen Lüftungsgeräten verwandte Kältemittel und Kältemaschinenöl muss fachgerecht entsorgt werden, da so sichergestellt wird, dass die Stoffe die Umwelt nicht beeinträchtigen.
Umweltbelastende Materialien haben bei uns keine Chance, weder bei der Verpackung noch bei der Entwicklung und Fertigung unserer Produkte.
Die Umweltverträglichkeit der eingesetzten Materialien und Bauelemente ist ein grundlegendes und übergeordnetes Qualitätskriterium. Bereits bei der Konstruktion neuer Geräte achten wir darauf. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

4. Kundendienst und Garantie Stand: 03/2004
Sollte einmal eine Störung an einem der Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
Rufen Sie uns einfach unter nachfolgender Service-Nummer an:
01803 70 20 20 (0,09 €/min; Stand 3/04)
oder schreiben uns an:
Stiebel Eltron GmbH & Co. KG - Kundendienst -
Fürstenberger Straße 77, 37603 Holzminden
E-Mail: kundendienst@stiebel-eltron.com
Telefax-Nr. 01803 70 20 25 (0,09 €/min; Stand 3/04)
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Selbstverständlich hilft unser Kundendienst auch nach Feierabend! Den Stiebel Eltron-Kundendienst können Sie an sieben Tagen in der Woche täglich bis 22.00 Uhr telefonisch erreichen – auch an Sonn- und Samstagen sowie an Feiertagen.
Im Notfall steht also immer ein Kunden-diensttechniker für Sie bereit. Dass ein solcher Sonderservice auch zusätzlich entlohnt werden muss, wenn kein Garantiefall vorliegt, werden Sie sicherlich verstehen.
Stiebel Eltron – Garantie für die ab 01.01.2002 gekauften Stiebel Eltron-Geräte
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von Stiebel Eltron gegenüber dem Endkunden, die neben die gesetzlichen Gewährleistungsansprüche des Kunden treten. Daher werden auch gesetzliche Gewährleistungsansprüche des Kunden gegenüber seinen sonstigen Vertragspartnern, insbesondere dem Verkäufer des mit der Garantie versehenen Stiebel Eltron-Gerätes, von dieser Garantie nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
Stiebel Eltron erbringt die Garantieleistungen, wenn an Stiebel Eltron Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiezeit auftritt. Diese Garantie umfasst jedoch keine Leistungen von Stiebel Eltron für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation, sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.
Die Garantie erlischt, wenn an dem Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von Stiebel Eltron autorisierte Personen vorgenommen wurden.
Die Garantieleistung von Stiebel Eltron umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheidet allein Stiebel Eltron, auf welche Art der Schaden behoben werden soll. Es steht Stiebel Eltron frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum von Stiebel Eltron.
Für die Dauer und Reichweite der Garantie übernimmt Stiebel Eltron sämtliche Material- und Montagekosten, nicht jedoch zusätzliche Kosten für die Leistungen eines Notdienstes.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von Stiebel Eltron.
Soweit Stiebel Eltron Garantieleistungen erbringt, übermimmt Stiebel Eltron keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch ein Stiebel Eltron-Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden gegen Stiebel Eltron oder Dritte bleiben jedoch unberührt.
Garantiedauer
Die Garantiezeit beträgt 24 Monate für jedes Stiebel Eltron-Gerät, das im privaten Haushalt eingesetzt wird, und 12 Monate für jedes Stiebel Eltron-Gerät, welches in Gewerbebetrieben, Handwerksbetrieben, Industriebetrieben oder gleichzusetzenden Tätigkeiten eingesetzt wird. Die Garantiezeit beginnt für jedes Gerät mit der Übergabe des Gerätes an den Erstendabnehmer. Zwei Jahre nach Übergabe des jeweiligen Gerätes an den Erstendabnehmer erlischt die Garantie, soweit die Garantiezeit nicht nach vorstehendem Absatz 12 Monate beträgt.
Soweit Stiebel Eltron Garantieleistungen erbringt, führt dies weder zu einer Verlängerung der Garantiefrist noch wird eine neue Garantiefrist durch diese Leistungen für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen nachdem der Mangel erkannt wurde, unter Angabe des vom Kunden festgestellten Fehlers des Gerätes und des Zeitpunktes seiner Feststellung bei Stiebel Eltron anzumelden. Als Garantienachweis ist die vom Verkäufer des Gerätes ausgefüllte Garantieurkunde, die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlt die vorgenannte Angabe oder Unterlage, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte
Stiebel Eltron ist nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch Stiebel Eltron erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden gegen Stiebel Eltron oder Dritte bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Stiebel Eltron-Ländergesellschaft bzw. des Importeurs.
STIEBEL ELTRON
Technik zum Wohlfühlen
Garantie-Urkunde
Verkauft am:
Nr.:

Garantie-Urkunde:
EAS 4
Stempel und Unterschrift des Fachhändlers:
Adressen und Kontakte
www.stiebel-eltron.com
Zentrale Holzminden
Stiebel Eltron GmbH & Co. KG
Dr.-Stiebel-Str. 37603 Holzminden
Telefon 0 55 31 / 7 02-0
Fax Zentrale 0 55 31 / 7 02-4 80
E-Mail info@stiebel-eltron.com
Internet www.stiebel-eltron.com
Stiebel Eltron International GmbH
Dr.-Stiebel-Str. 37603 Holzminden
Telefon 0 55 31 / 7 02-0
Fax 05531/702-479
E-Mail info@stiebel-eltron.com
Internet www.stiebel-eltron.com
Unseren zentralen Service erreichen Sie unter 0 180 3...
... in der Zeit von:
Montag bis Donnerstag 7 ^15 bis 18 ^00 Uhr
Freitag 7 ^15 bis 17 ^00 Uhr
Info-Center
allgemeine Information
und technische Auskunft
Telefon 0 180 3 - 70 20 10
Telefax 0 180 3 / 70 20 15
E-Mail: info-center@stiebel-eltron.com
Kundendienst
Telefon 0 180 3 - 70 20 20
Telefax 0 180 3 / 70 20 25
E-Mail: kundendienst@stiebel-eltron.com
Ersatzteil-Verkauf
Telefon 0 180 3 - 70 20 30
Telefax 0 180 3 / 70 20 35
E-Mail: ersatzteile@stiebel-eltron.com
0,09 €/min (Stand: 3/04)

Stiebel Eltron Vertriebszentren
Dortmund
Oespel (Indupark)
Brennaborstr. 19 44149 Dortmund
Telefon 02 31 / 96 50 22-10
E-Mail: dortmund@stiebel-eltron.com
Frankfurt
Rudolf-Diesel-Str. 18 65760 Eschborn
Telefon 0 61 73 / 6 02-10
E-Mail: frankfurt@stiebel-eltron.com
Hamburg
Georg-Heyken-Straße 4a 21147 Hamburg
Telefon 0 40 / 75 20 18-10
E-Mail: hamburg@stiebel-eltron.com
Holzminden/Info-Center
Berlin/Hannover/Nürnberg
Dr.Stiebel-Straße 37603 Holzminden
Telefon 0 180 3 / 70 20 10
E-Mail: info-center@stiebel-eltron.com
Köln
Ossendorf (Butzweiler Hof)
Mathias-Brüggen-Str. 132 50829 Köln
Telefon 02 21 / 5 97 71-10
E-Mail: koeln@stiebel-eltron.com
Leipzig
Airport Gewerbepark/Glesien
Ikarusstr. 10 04435 Schkeuditz-Glesien
Telefon 03 42 07 / 7 55-10
E-Mail: leipzig@stiebel-eltron.com
München
Hainbuchenring 4 82061 Neuried
Telefon 0 89 / 89 91 56-10
E-Mail: muenchen@stiebel-eltron.com
Stuttgart
Weilimdorf
Motorstr. 39 70499 Stuttgart
Telefon 07 11 / 9 88 67-10
E-Mail: stuttgart@stiebel-eltron.com
Tochtergesellschaften und Vertriebszentren Europa und Übersee
Belgique
Stiebel Eltron Sprl/Pvba
Rue Mitoyenne 897 B-4840 Welkenraedt
087-88 14 65 Fax 087-88 15 97
E-Mail stiebel@skynet.be
Internet www.stiebel-eltron.com
Ce
Stiebel Eltron sp
K. Hüüm 946
2-511 16 111
Internet
France
Stiebel Eltron S.A.S.
