Produkttyp	Gruppensteuergerät elthermatic ZSE 4

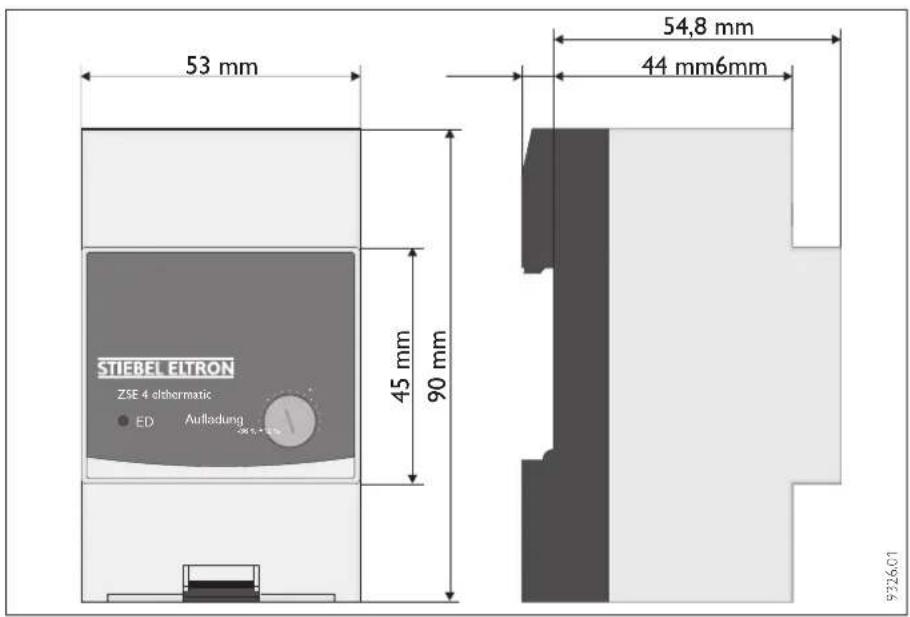

Abmessungen (H x B x T)	90 mm x 53 mm x 45 mm
Versorgungsspannung	200-230 V ±10 %, 50 Hz
Leistungsaufnahme	6,0 W
Schaltleistung	300 W
Gerätesicherung	T 1,6 L 250 G
Schutzart	IP 20 (nach Montage)
Schutzklasse	II
Prüfklasse	II
Zulässige Umgebungstemperatur	0...+50 °C
Klemmenquerschnitt	max. 2,5 mm²
Einstellbereich Aufladung	-36 % bis +12 %
ED-Signal	Taktsignal relativer Einschaltdauer (ED)
Montageart	Hutschiene in Installationskleinverteiler
Anschluss	Gemäß Anschlussschaltbild, Klemmen Z1/Z2 bis 300 W
Funktion	Elektrische Trennung und individuelle Regelung von Wärmespeichergruppen
DIP-Schalter	DIP 1: Eingangssignal (OFF=40% ED, ON=80% ED); DIP 2: Ausgangssignal (OFF=40% ED, ON=80% ED); DIP 3: elektronischer Laderegler (bei ON werden DIP 1 und 2 deaktiviert)

Häufig gestellte Fragen - ZSE4 STIEBEL ELTRON

Wie wird das ZSE 4 montiert?

Das ZSE 4 wird auf eine Hutschiene in einem Installationskleinverteiler montiert. Dabei ist ein seitlicher Abstand von einer SI-Automatenbreite einzuhalten.

Wie stelle ich die Aufladung ein?

Der Einsteller Aufladung auf der Frontseite ermöglicht eine Anhebung um bis zu +12% oder eine Absenkung um bis zu -36% des von der Aufladesteuerung vorgegebenen Wertes.

Was bedeutet die ED-Lampe?

Die ED-Lampe zeigt das Steuersignal als Taktsignal relativer Einschaltdauer (ED) an. Lange Ein- und kurze Auszeiten bedeuten wenig Aufladung, ein umgekehrtes Verhältnis viel Aufladung.

Wie tausche ich die Sicherung aus?

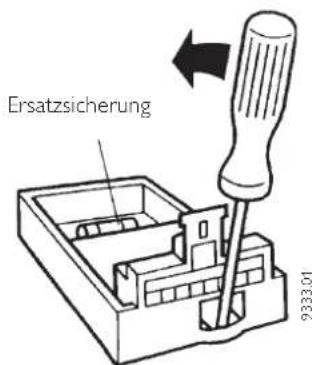

Die Sicherung befindet sich im Sockel. Das Gehäuseoberteil abnehmen, Sicherung wechseln. Ersatzsicherung: T 1,6 L 250 G.

Kann das ZSE 4 ein vorhandenes ZSE 3 ersetzen?

Ja, beim Austausch ZSE 3 gegen ZSE 4 muss nur das Gehäuseoberteil ausgewechselt werden. Der Sockel und der elektrische Anschluss bleiben unverändert.

Welche DIP-Schalter-Einstellungen gibt es?

DIP 1 (Eingangssignal): OFF=40% ED, ON=80% ED. DIP 2 (Ausgangssignal): OFF=40% ED, ON=80% ED. DIP 3 (elektronischer Laderegler): Bei ON sind DIP 1 und 2 außer Funktion.

Wie erfolgt der elektrische Anschluss?

Der Anschluss erfolgt gemäß Anschlussschaltbild. Die Klemmen Z1/Z2 sind bis max. 300 W belastbar. Phasengleichheit ist nicht erforderlich.

Was ist bei der Vorprüfung zu beachten?

Vor dem Einschalten der Netzspannung sind Isolationsprüfung und Widerstandsmessung (176 Ω bis 100 kΩ) durchzuführen. Dann Spannung einschalten, Taktsignal messen.

Welche Garantie gilt?

Für private Nutzung 24 Monate, gewerbliche 12 Monate ab Übergabe. Voraussetzung ist die Vorlage der Garantieurkunde oder Rechnung.

Wie erreiche ich den Kundendienst?

Telefonisch unter 01803 70 20 20 (0,09 €/min), per E-Mail an [e-mail] oder per Post an Stiebel Eltron GmbH & Co. KG, Fürstenberger Str. 77, 37603 Holzminden.

BEDIENUNGSANLEITUNG ZSE4 STIEBEL ELTRON

Gruppensteuergerät elthermatic® Gebrauchs- und Montageanweisung

1. Gebrauchsanweisung

Gerätebeschreibung

Das Gruppensteuergerät ZSE 4 dient der elektrischen Trennung zwischen Ein- und Ausgangssteuersignal von Aufladesteuerungen sowie der individuellen Regelung von Wärmespeichergruppen und ist für sämtliche taktsignalgesteuerte Wärmespeicher, u. a. auch in Altanlagen mit Eindrahtsteuerung, geeignet.

Es ermöglicht eine individuelle Aufladung der Wärmespeicher jeder Wohneinheit/Wärmespeichergruppe.

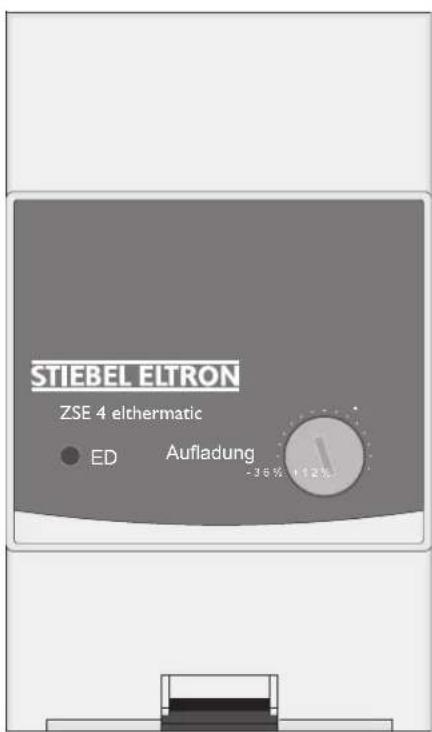

Folgende Einsteller sind fontseitig zugänglich: - Aufladung = hier wird der von der Aufladesteuerung vorgegebene Wert, begrenzt auf die einzelne Wohneinheit, um bis zu 12 % angehoben (mehr Aufladung) oder bis 36 % abgesenkt (weniger Aufladung); - ED = Signallampe, zeigt das Steuersignal als Taktsignal relativer Einschaltdauer (ED) an.

2. Montageanweisung für den Fachmann

Vorschriften und Bestimmungen

• Montage und elektrischer Anschluss müssen von einem Fachmann unter Beachtung dieser Montageanweisung durchgeführt werden.
• Alle elektrischen Anschluss- und Installations-

arbeiten sind nach den VDE-Bestimmungen (0100), den Vorschriften des zuständigen EVU's sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.

• Auf Beipack in der Geräteverpackung achten!
• Das Geräte-Typenschild ist zu beachten! Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Technische Daten

Versorgungsspannung 200 - 230 V ±10 % 50 Hz
Leistungsaufnahme 6,0 W
Klemmenquerschnitt max. 2,5 mm	2
Schaltleistung 300 W
Gerätesicherung	T 1,6 L 250 G

zul. Umgebungstemperatur	0...+50 °C
Schutzart	IP 20 (nach Montage)
Schutzklasse	II (Schutzisolierung)
Prüfklasse	II

Montage

Steuerung

Das ZSE 4 ist in die unterste Reihe eines Stromverteilers einzuordnen, wobei ein seitlicher Abstand von einer SI-Automatenbreite vorzusehen ist.

Der Berührungsschutz nach Schutzklasse II ist nach Einbau der ZSE 4 in einen

- Installationskleinverteiler nach DIN oder

- Installationsverteiler nach DIN

erfüllt.

Das ZSE 4 besteht aus einem Sockel mit Anschlussklemmen zur Schienenbefestigung sowie dem steckbaren Gehäuse mit der Elektronik. Zum Lösen des Gehäuseoberteils vom Sockel ist die untere Gehäuserastung mit Hilfe eines Schraubendrehers zu entriegeln und das Oberteil abzuziehen.

Bei der Montage des Gehäuseoberteils auf den Sockel muss dieser spannungsfrei sein.

Austausch gegen ein vorhandenes ZSE 3

Beim Austausch ZSE 3 gegen ZSE 4 braucht nur das Gehäuseoberteil ausgewechselt werden. Der Sockel inklusive elektrischer Anschluss bleibt unverändert.

Demontage

Zum Ausbau des Gruppensteuergerätes das Oberteil vom Sockel lösen (wie vorher beschrieben) und Anschlussleitungen abklemmen.

Danach den Sockel wie in nachfolgender Abbildung gezeigt von der Schiene lösen.

Elektrischer Anschluss

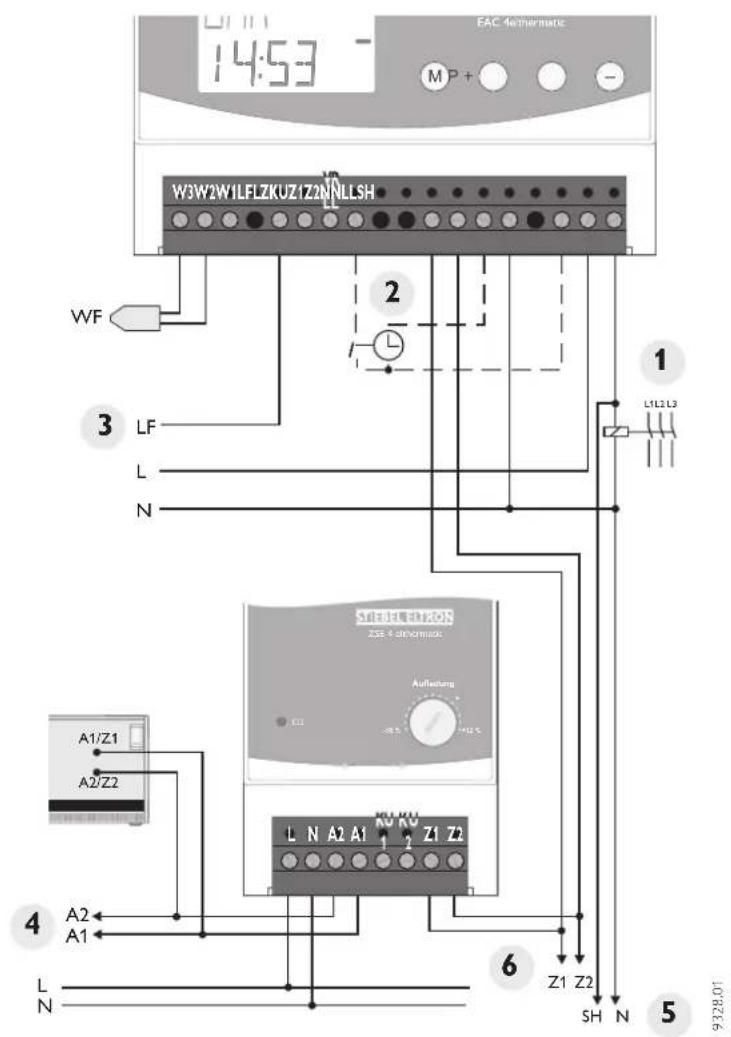

Das ZSE 4 gemäß Anschlussschaltbild auf Seite 3 anschließen.

Zur besonderen Beachtung:

1. Hat die Außentemperatur einen Wert der dem E1-Wert der zentralen Aufladesteuerung entspricht, dann ist das ED-Signal der jeweiligen Aufladesteuerung 0 % bzw. 2 % bei Einstellung „EL“.

2. Z1/Z2 bis max. 300 W belastbar.

3. Die Aufladesteuerung und das Gruppensteuergerät ZSE 4 sind grundsätzlich auch für „Eindrahtsteuerung“ geeignet.

Der „getaktete“ Außenleiter liegt an der Klemme Z1/A1.

1. Werden die Klemmen KU1-KU2 über eine Zeitschaltuhr angesteuert, findet ein Absenkbetrieb um -35 % statt.

2. Phasengleichheit zwischen L und LF sowie den Außenleitern der Aufladesteuerung und eine bestimmte Phasenfolge sind nicht erforderlich.

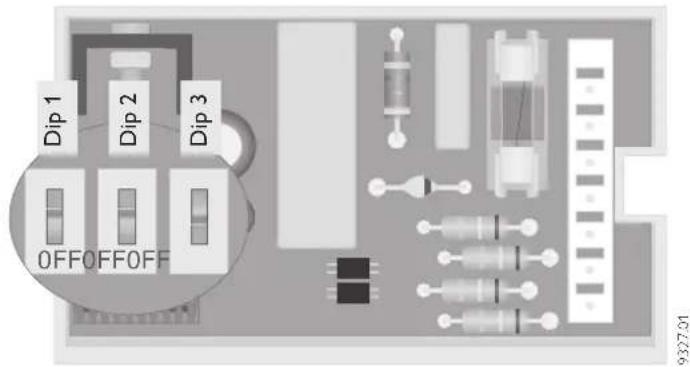

3. Stellung der Dip-Schalter auf der Innenseite des Gehäuseoberteiles

Dip 1 ⇒ Eingangssignal

$$ \mathrm{OFF} = 40 \% \mathrm{ED} $$

$$ \mathrm{ON} = 80 \% \mathrm{ED} $$

Dip 2 ⇒ Ausgangssignal

$$ \mathrm{OFF} = 40 \% \mathrm{ED} $$

$$ \mathrm{ON} = 80 \% \mathrm{ED} $$

Dip 3 ⇒ elektronischer Laderegler wenn Schalter auf ON steht, dann Dip 1 und 2 außer Funktion

Bei Ansteuerung eines elektronischen Ladereglers beträgt das Ein- und Ausgangssignal 2 bis 80 %.

Vorprüfung

Vor dem Einschalten der Netzspannung sind an dem Sockel folgende Prüfungen vorzunehmen (Gehäuse mit Elektronik ist nicht aufgesteckt):

-Isolationsprüfung aller Leitungen (ohne Verbraucher)

-Widerstandsmessung (Drehknopf am Wärmespeichern auf Rechts-Anschlag stellen) An A1 und A2 der ZSE 4: R= 176 Ω ... 100 kΩ
-Netzspannung einschalten und zwischen L und N messen
–Taktsignal zwischen Z1 und Z2 messen
-Netzspannung ausschalten

Das Gehäuseoberteil auf den Sockel aufstecken. Die Vorprüfung ist beendet.

1

Ladeschütz

2

Schaltuhr für mögliche Absenkung

3

EVU-Freigabesignal und Laufzeitsteuerung

4

zu weitem Wärmespeichern

5

zu weiteren Ladeschützen

6

zu weiteren Gruppensteuergeräten

Inbetriebnahme

• Einsteller „Aufladung“ steht in der Grund- einstellung „•“.
• Spannung einschalten.
• Das Ausgangssignal zu den Wärmespeichern wird durch eine Signallampe „ED“ auf der Frontseite angezeigt. Es ist abhängig

von der Außentemperatur, den gewählten Einstellungen für E1 und E2 an der Aufladesteuerung und dem gewählten ED-System. Dabei bedeuten lange Ein- und kurze Auszeiten wenig Aufladung, ein umgekehrtes Verhältnis viel Aufladung.

- Falls nach ca. 1 Minute keine Anzeige des Ausgangssignals erfolgt, Gerät vom Sockel nehmen und Sicherung überprüfen. Eine Ersatzsicherung befindet sich im Sockel.

Transportverpackung

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, unsere Umwelt zu schützen, und überlassen Sie die Verpackung dem Fachhandwerk bzw. Fachhandel. Stiebel Eltron beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Altgeräte

Die Entsorgung des Altgerätes hat fach- und sachgerecht nach den örtlich geltenden Vorschriften zu erfolgen.

Im Rahmen des Kreislaufwirtschaft- und Abfallgesetzes und der damit verbundenen Produktverantwortung zum Schutz unserer Umwelt ermöglicht Stiebel Eltron mit einem Rücknahmesystem über das Fachhandwerk und dem Fachhandel die Rücknahme von Altgeräten. Über dieses Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um unsere Deponien und unsere Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Das in Wärmepumpen, Klimageräten und einigen Lüftungsgeräten verwandte Kältemittel und Kältemaschinenöl muss fachgerecht entsorgt werden, da so sichergestellt wird, dass die Stoffe die Umwelt nicht beeinträchtigen.

Umweltbelastende Materialien haben bei uns keine Chance, weder bei der Verpackung noch bei der Entwicklung und Fertigung unserer Produkte.

Die Umweltverträglichkeit der eingesetzten Materialien und Bauelemente ist ein grundlegendes und übergeordnetes Qualitätskriterium. Bereits bei der Konstruktion neuer Geräte achten wir darauf. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

4. Kundendienst und Garantie Stand: 03/2004

Sollte einmal eine Störung an einem der Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns einfach unter nachfolgender Service-Nummer an:

01803 70 20 20 (0,09 €/min; Stand 3/04)

oder schreiben uns an:

Stiebel Eltron GmbH & Co. KG - Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Telefax-Nr. 01803 70 20 25 (0,09 €/min; Stand 3/04)

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Selbstverständlich hilft unser Kundendienst auch nach Feierabend! Den Stiebel Eltron-Kundendienst können Sie an sieben Tagen in der Woche täglich bis 22.00 Uhr telefonisch erreichen – auch an Sonn- und Samstagen sowie an Feiertagen.

Im Notfall steht also immer ein Kunden-diensttechniker für Sie bereit. Dass ein solcher Sonderservice auch zusätzlich entlohnt werden muss, wenn kein Garantiefall vorliegt, werden Sie sicherlich verstehen.

Stiebel Eltron – Garantie für die ab 01.01.2002 gekauften Stiebel Eltron-Geräte

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von Stiebel Eltron gegenüber dem Endkunden, die neben die gesetzlichen Gewährleistungsansprüche des Kunden treten. Daher werden auch gesetzliche Gewährleistungsansprüche des Kunden gegenüber seinen sonstigen Vertragspartnern, insbesondere dem Verkäufer des mit der Garantie versehenen Stiebel Eltron-Gerätes, von dieser Garantie nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Stiebel Eltron erbringt die Garantieleistungen, wenn an Stiebel Eltron Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiezeit auftritt. Diese Garantie umfasst jedoch keine Leistungen von Stiebel Eltron für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation, sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn an dem Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von Stiebel Eltron autorisierte Personen vorgenommen wurden.

Die Garantieleistung von Stiebel Eltron umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheidet allein Stiebel Eltron, auf welche Art der Schaden behoben werden soll. Es steht Stiebel Eltron frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum von Stiebel Eltron.

Für die Dauer und Reichweite der Garantie übernimmt Stiebel Eltron sämtliche Material- und Montagekosten, nicht jedoch zusätzliche Kosten für die Leistungen eines Notdienstes.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von Stiebel Eltron.

Soweit Stiebel Eltron Garantieleistungen erbringt, übernimmt Stiebel Eltron keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch ein Stiebel Eltron-Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden gegen Stiebel Eltron oder Dritte bleiben jedoch unberührt.

Garantiedauer

Die Garantiezeit beträgt 24 Monate für jedes Stiebel Eltron-Gerät, das im privaten Haushalt eingesetzt wird, und 12 Monate für jedes Stiebel Eltron-Gerät, welches in Gewerbebetrieben, Handwerksbetrieben, Industriebetrieben oder gleichzusetzenden Tätigkeiten eingesetzt wird. Die Garantiezeit beginnt für jedes Gerät mit der Übergabe des Gerätes an den Erstendabnehmer. Zwei Jahre nach Übergabe des jeweiligen Gerätes an den Erstendabnehmer erlischt die Garantie, soweit die Garantiezeit nicht nach vorstehendem Absatz 12 Monate beträgt.

Soweit Stiebel Eltron Garantieleistungen erbringt, führt dies weder zu einer Verlängerung der Garantiefrist noch wird eine neue Garantiefrist durch diese Leistungen für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen nachdem der Mangel erkannt wurde, unter Angabe des vom Kunden festgestellten Fehlers des Gerätes und des Zeitpunktes seiner Feststellung bei Stiebel Eltron anzumelden. Als Garantienachweis ist die vom Verkäufer des Gerätes ausgefüllte Garantieurkunde, die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlt die vorgenannte Angabe oder Unterlage, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Stiebel Eltron ist nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch Stiebel Eltron erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden gegen Stiebel Eltron oder Dritte bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Stiebel Eltron-Ländergesellschaft bzw. des Importeurs.
