BEDIENUNGSANLEITUNG DX 800 ZEHNDER

• 4000 Programmplätze (vorprogrammiert für verschiedene Satelliten)
• 2 SCART-Buchsen (TV, VCR)
• 4-stellige LED-Anzeige
• Audio L +R und Video-Cinch Ausgänge
- Mehrsprachiges On-Screen-Display Menü (14 Sprachen)
• Verschiedene Programmsuchfunktionen
• Programmsortierfunktion
• Programmiersperre (Kindersicherung)
- Integrierter Elektronischer Programmführer (EPG)
- Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
• Timerfunktion (10 Timer)
• LNB-Steuerung über 14/18V, 22 kHz und DiSEqC 1.2
• Last Channel, Last Status Memory
- Reset-Funktion für Werkseinstellungen
• Digitales Tonsystem im MPEG-Standard
- Gerätesoftware aktualisierbar über serielle Schnittstelle RS232/PC
• Digitaler AC3 Tonsignalausgang (Cinch)
- Gerätesoftware aktualisierbar über Satellit
- Netzschalter mit Netztrennung

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente....2
2 Sicherheitsvorkehrungen und Wartung......4
3 Installation und Inbetriebnahme ....5

3.1 Standortwahl und Elevationswinkel der Antenne ....5

3.2 LNB digitaltauglich ? 5
3.3 Geräte anschließen....6
3.4 Inbetriebnahme 11

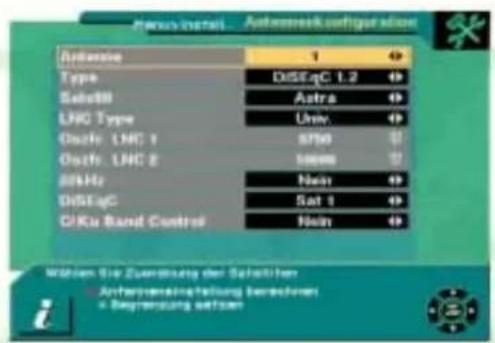

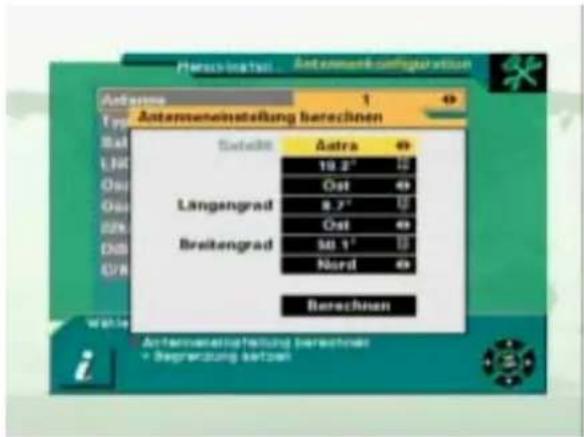

3.5 Antenneneinstellung - Hilfsfunktion zur Antennenausrichtung ....12

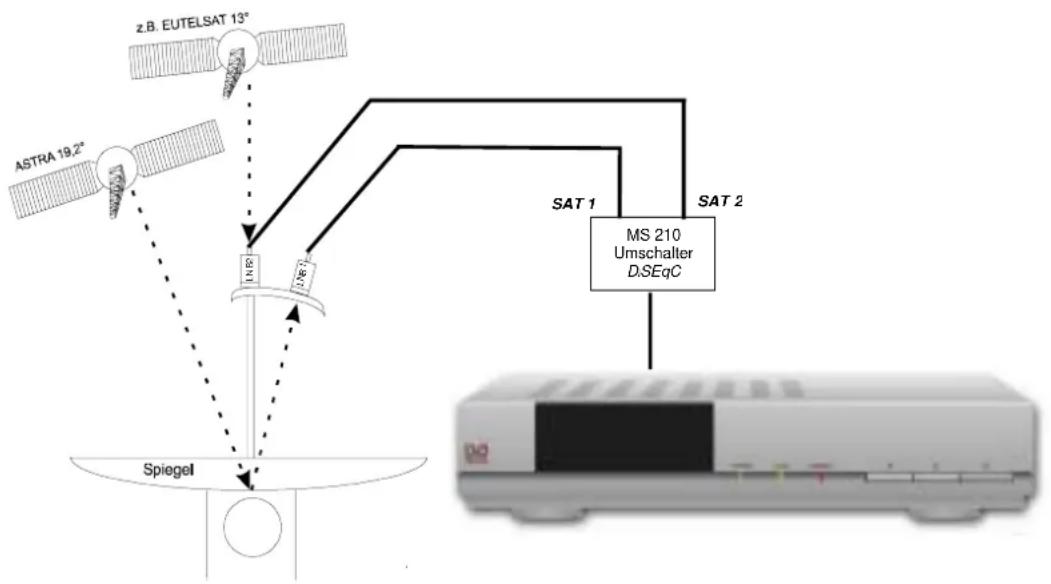

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 16

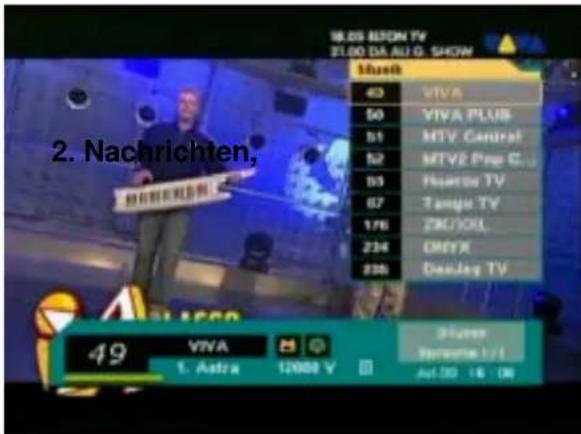

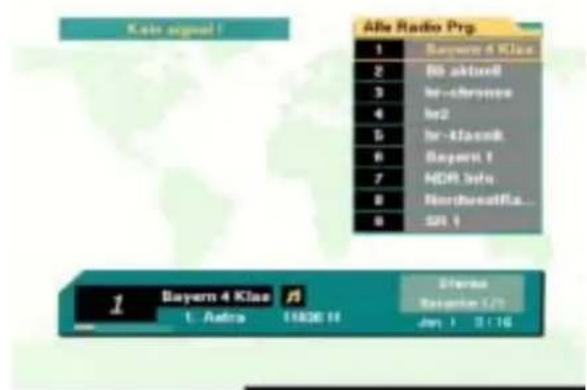

4 Bedienung des Receivers....17

4.1 TV-Betrieb ein-/ausschalten....17
4.2 Vorprogrammierung....17

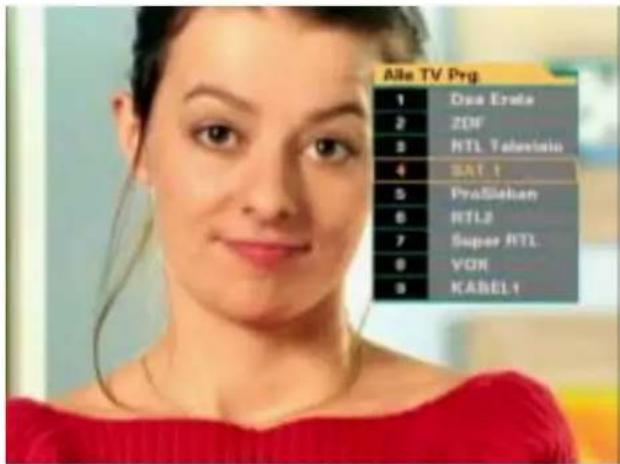

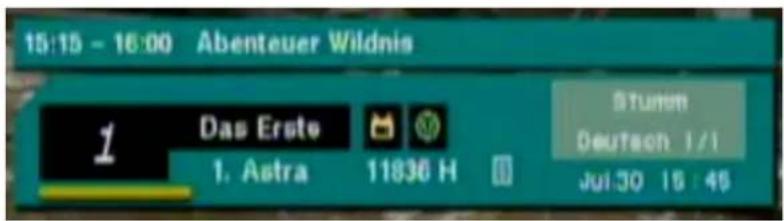

4.3 Programmwahl / HR; 0 .. 9 ......18
4.4 Umschalten zwischen TV- und Radiobetrieb PARADIO 19

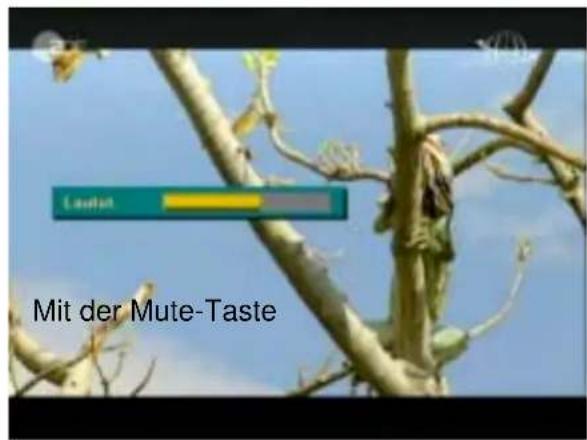

4.5 Lautstärkeregelung und Tonstummschaltung 20

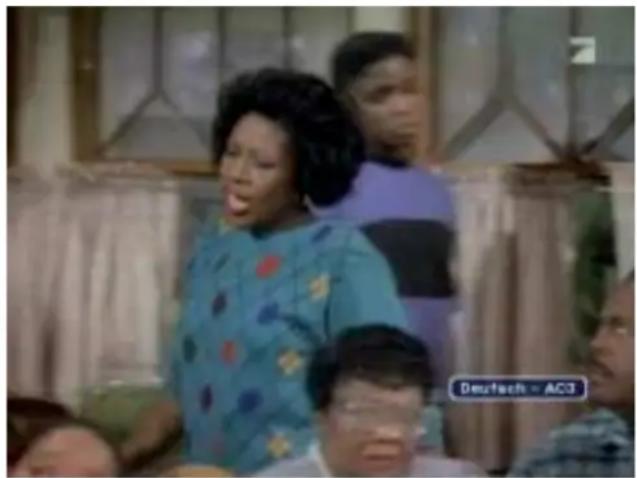

4.6 Tonart und Sprache/AC3-Ton AUDIO wählen 20

4.7 TV/AV-Umschaltung (terr. Programme) TV/AV 21

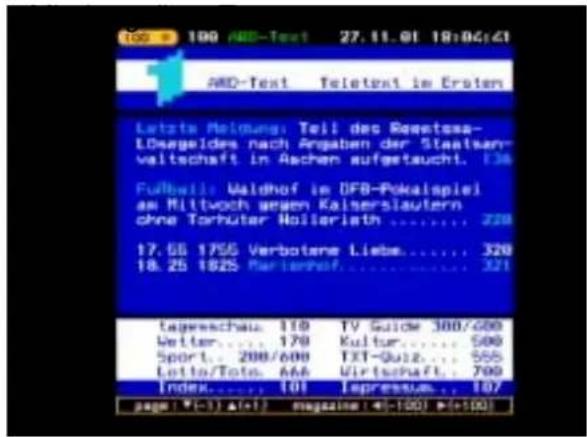

4.8 Videotextempfang 22

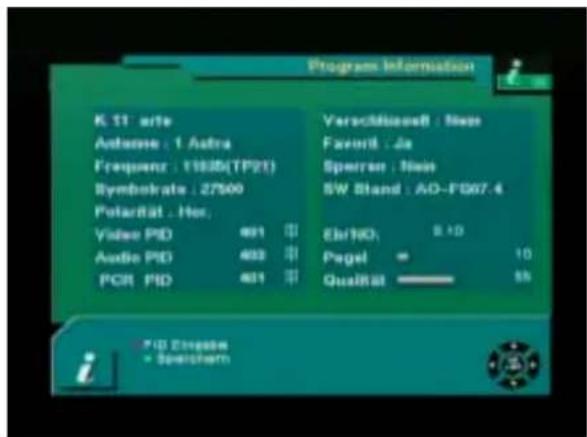

4.9 Kanalinformationen einblenden INFO 22

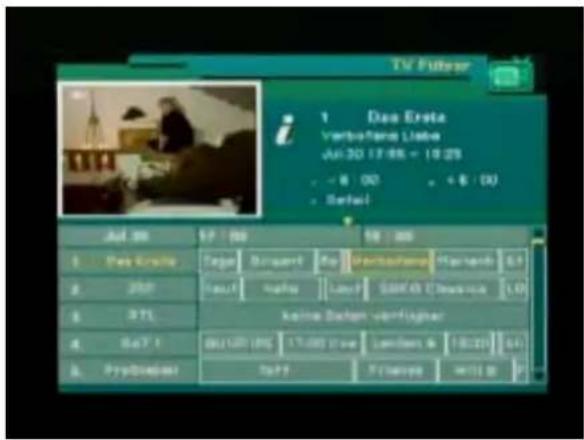

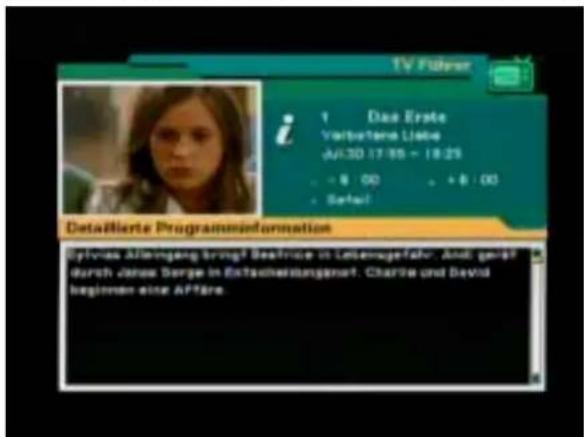

4.10 Der elektronische Programmführer EPG 23

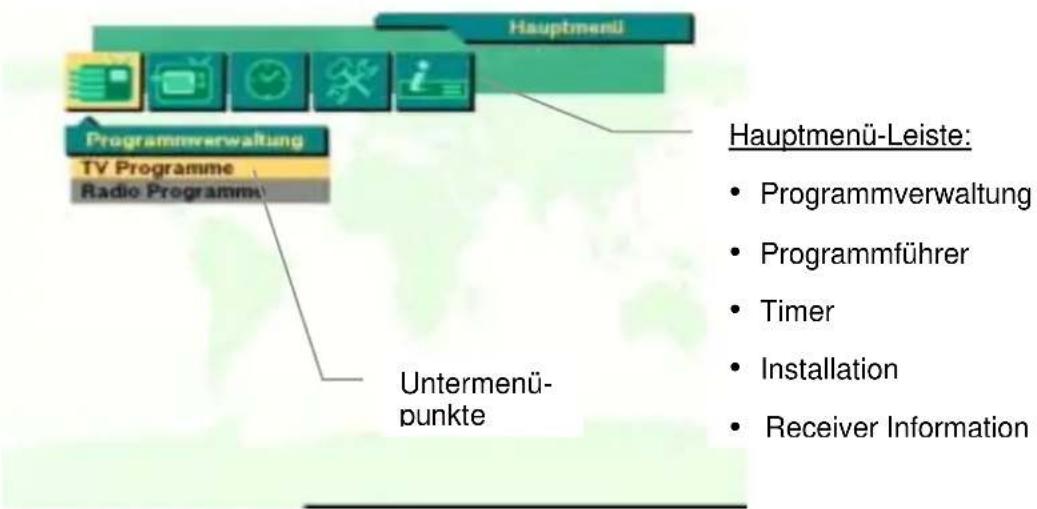

4.11 Aufrufen und Bedienung der Menüs MENU 25

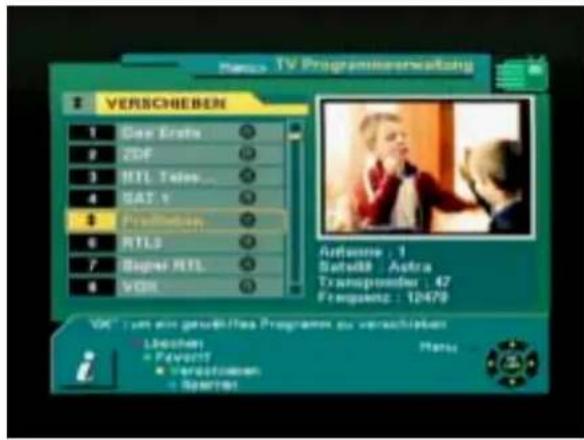

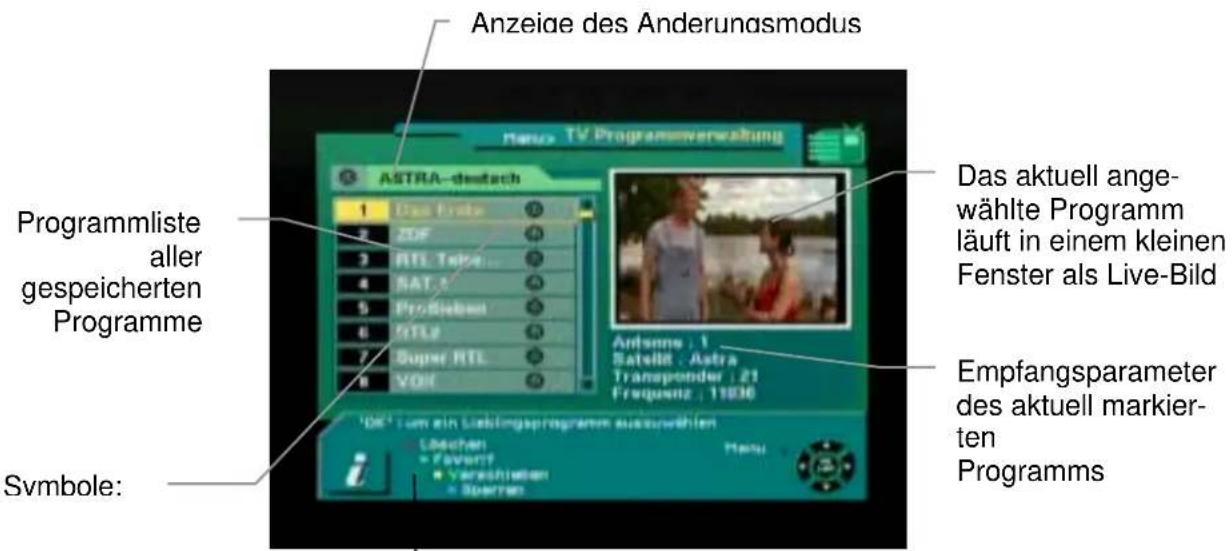

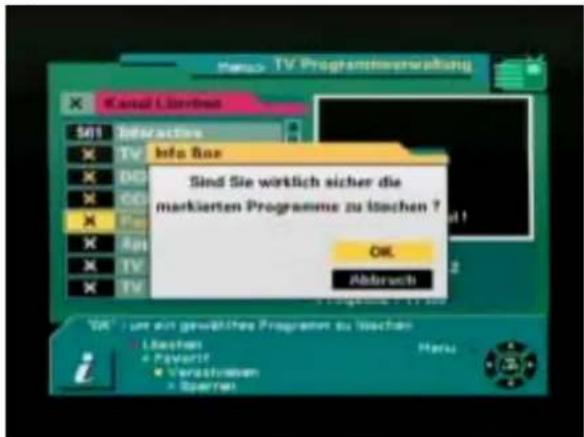

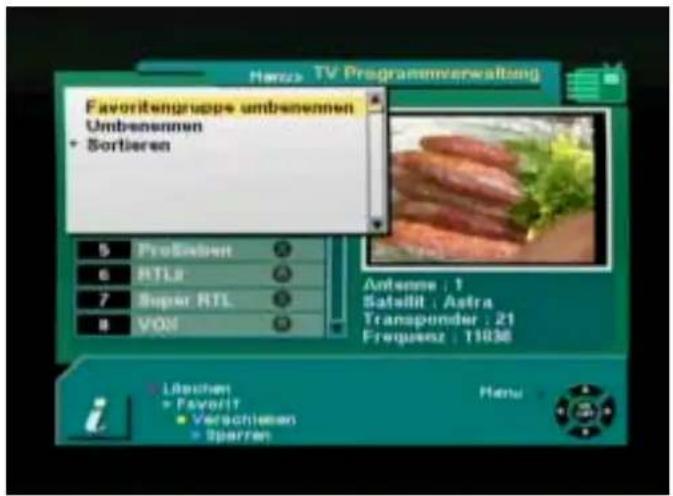

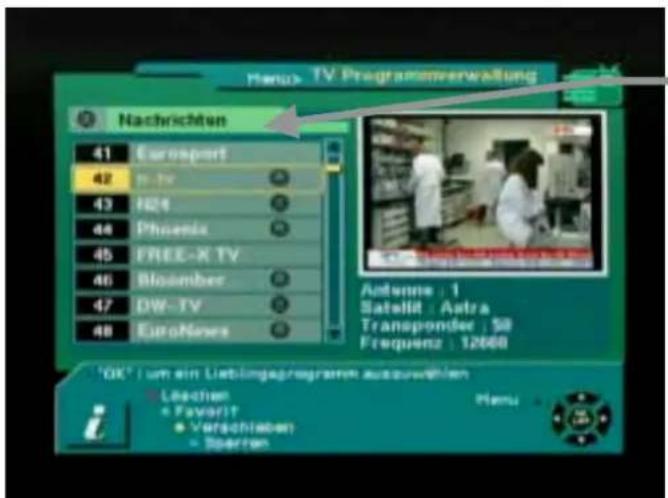

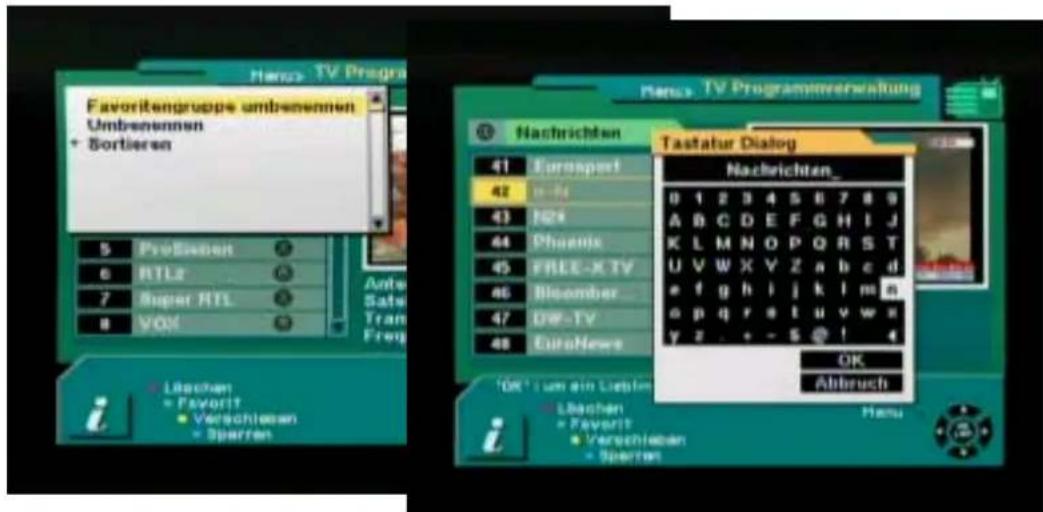

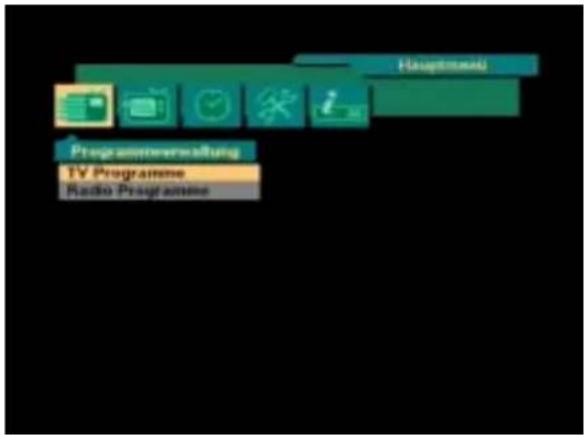

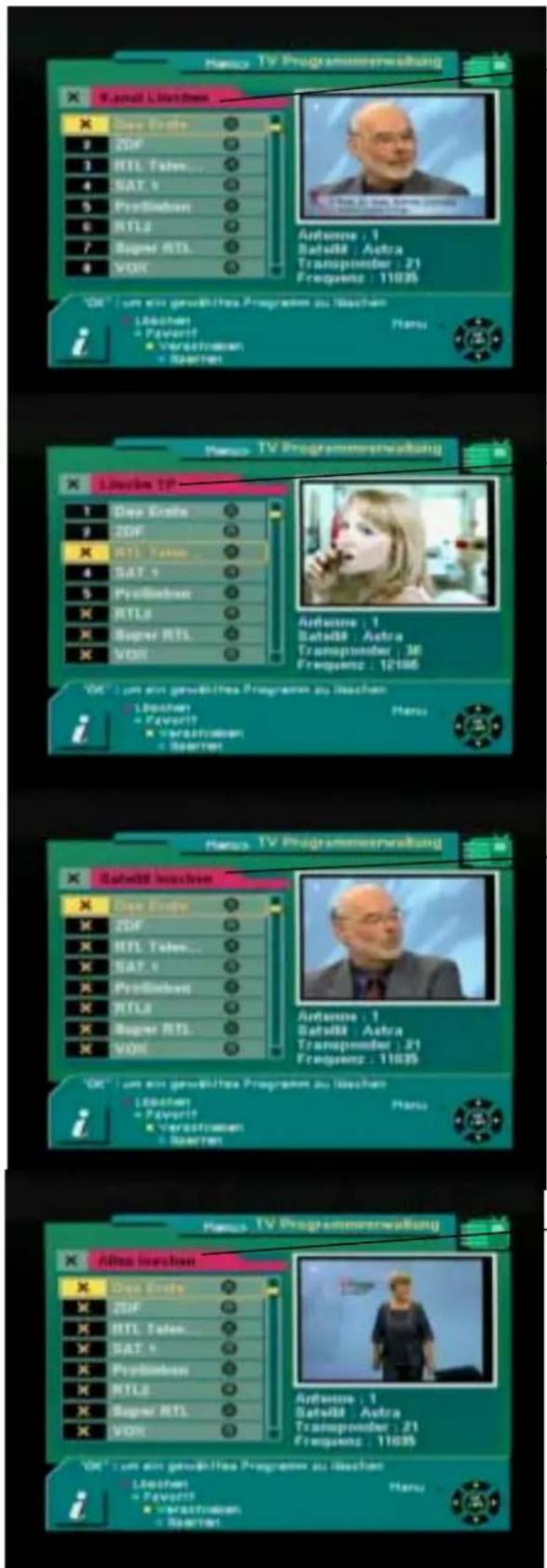

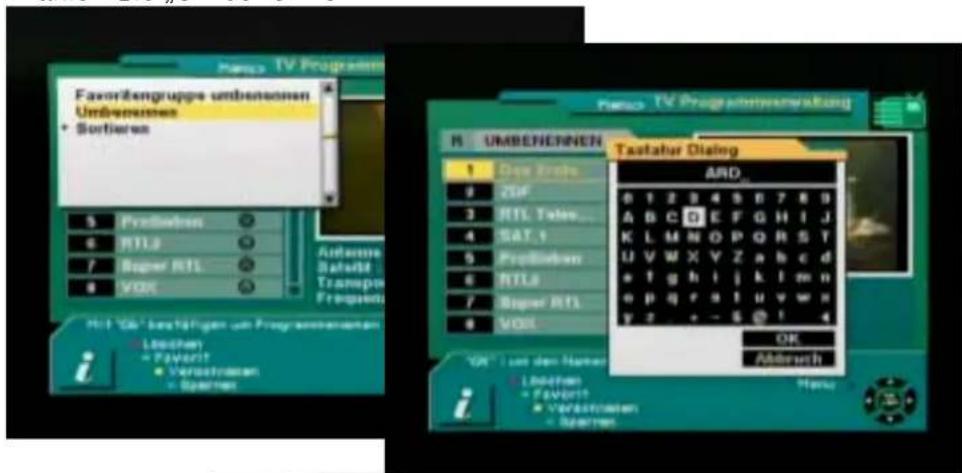

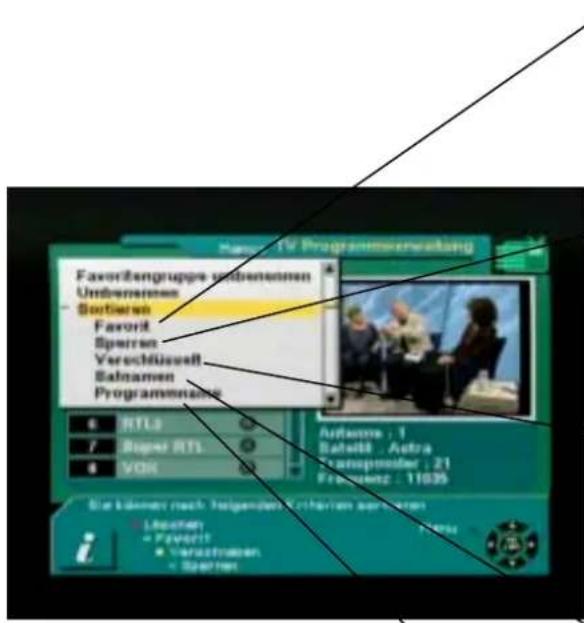

4.12 Programmverwaltung (Programmliste einsehen, sortieren, löschen, sperren)..26
4.13 Neue Programme suchen....33
4.14 Videorecorder-Betrieb....33

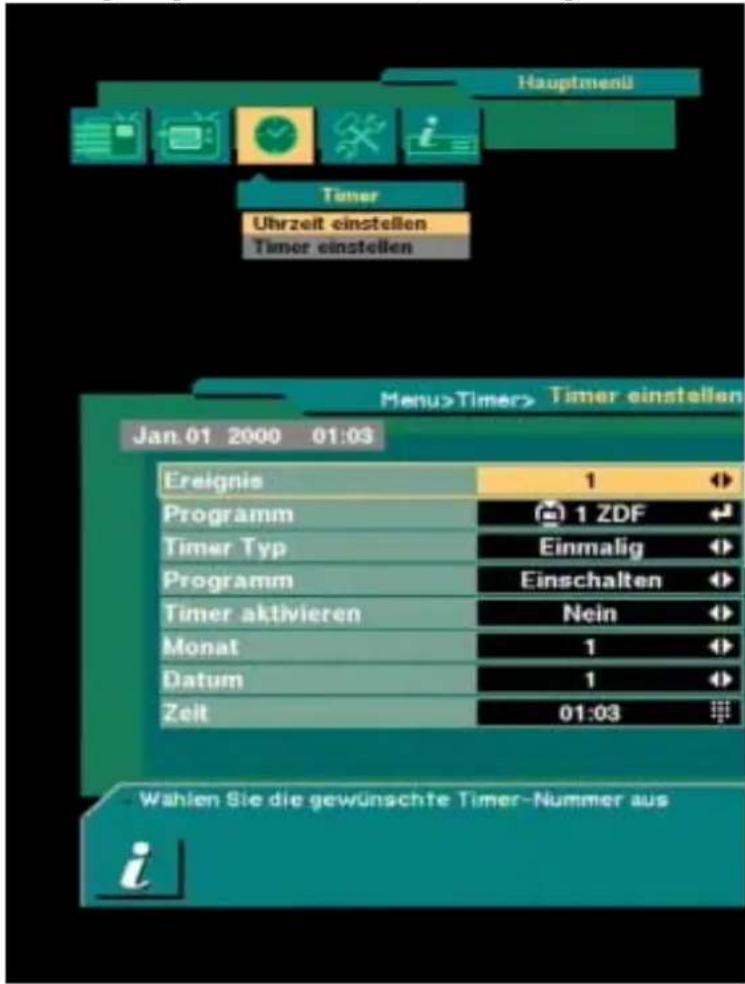

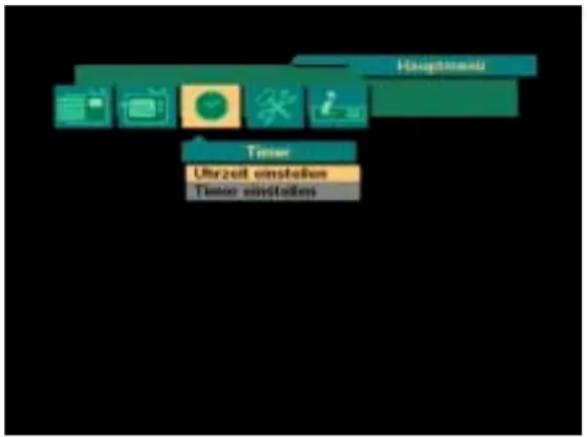

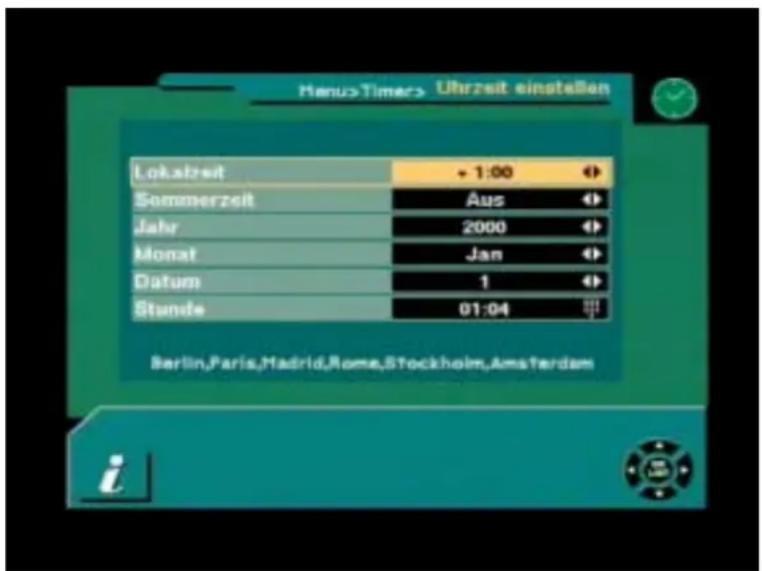

4.15 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten/Uhrzeit stellen....34

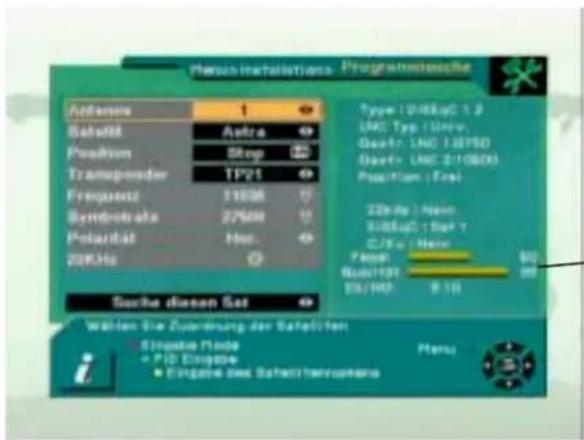

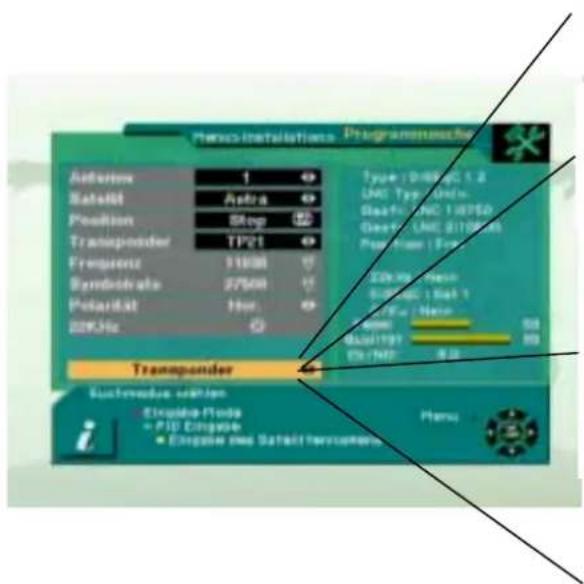

5 Für Fortgeschrittene: Suchen von Programmen....37

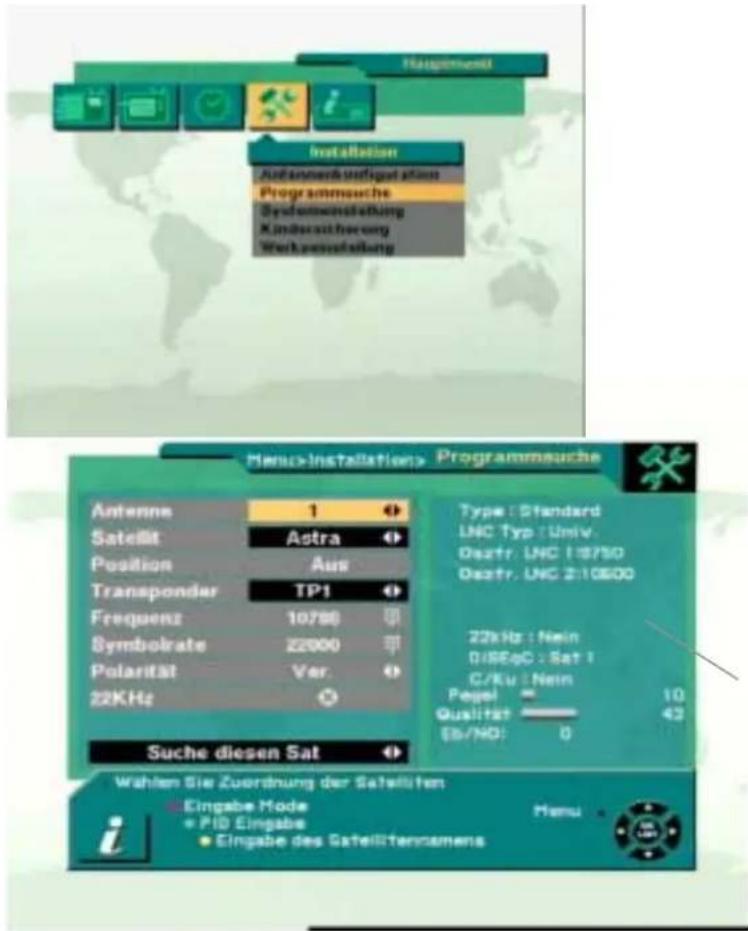

5.1 Das Menüfenster "Programmsuche"......37

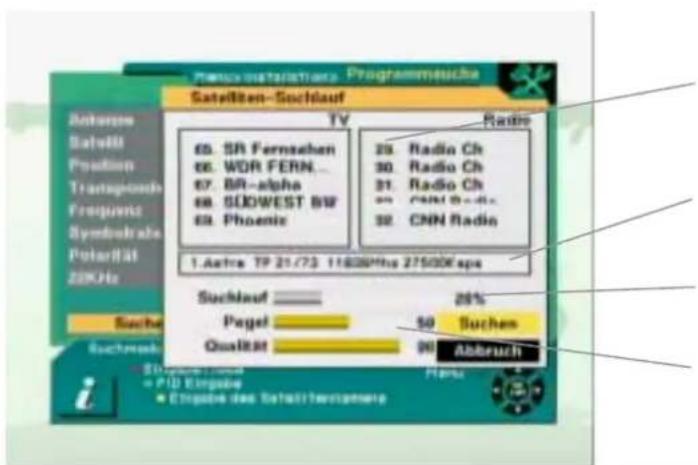

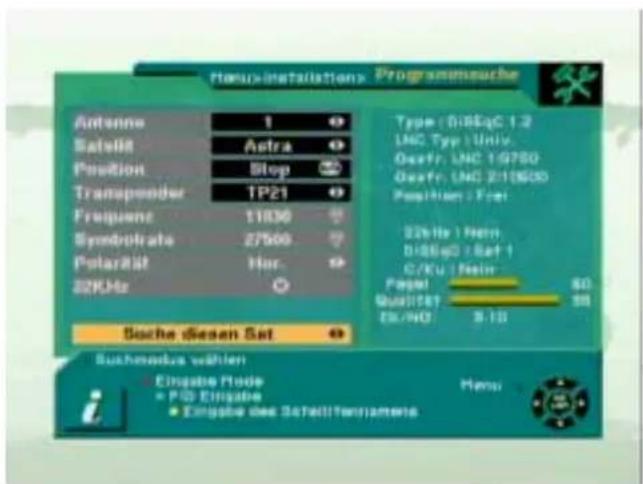

5.2 Alle Programme eines Satelliten suchen....40

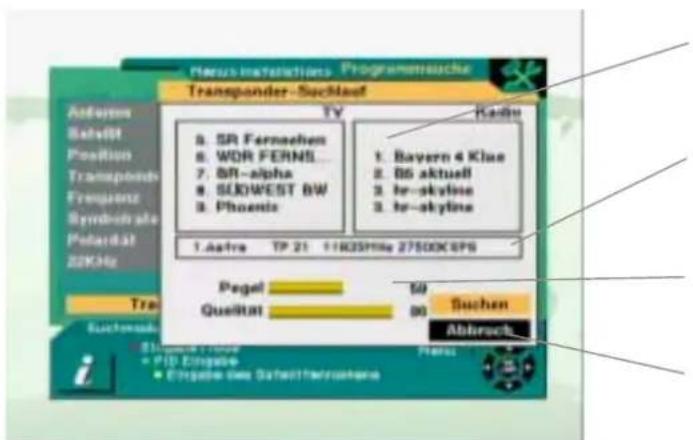

5.3 Programme auf einem Transponder suchen....42

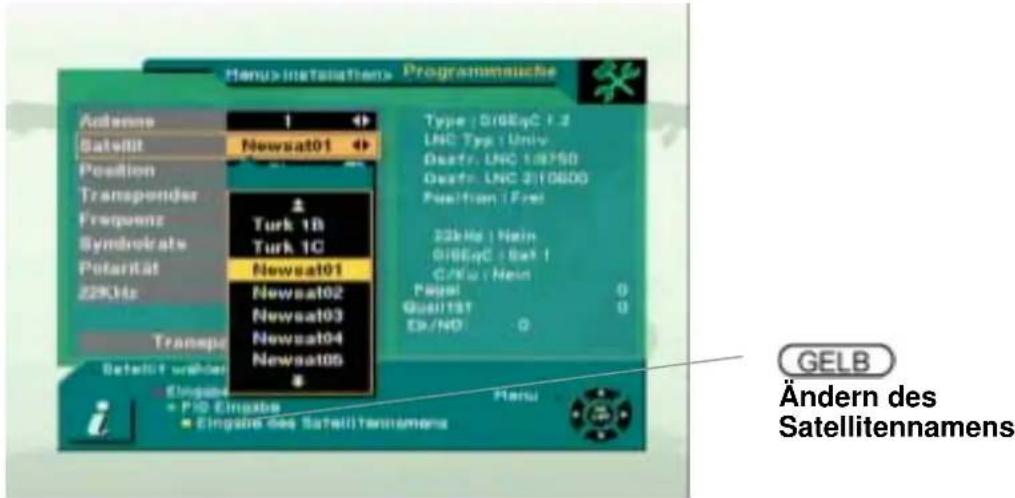

5.4 Neuen Satellit anlegen....43

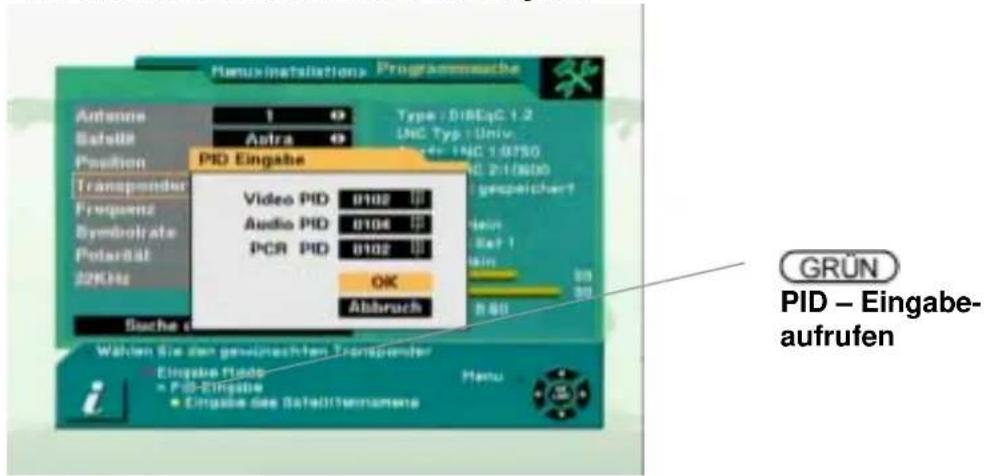

5.5 Ein einzelnes Programm auf einem Transponder suchen....44

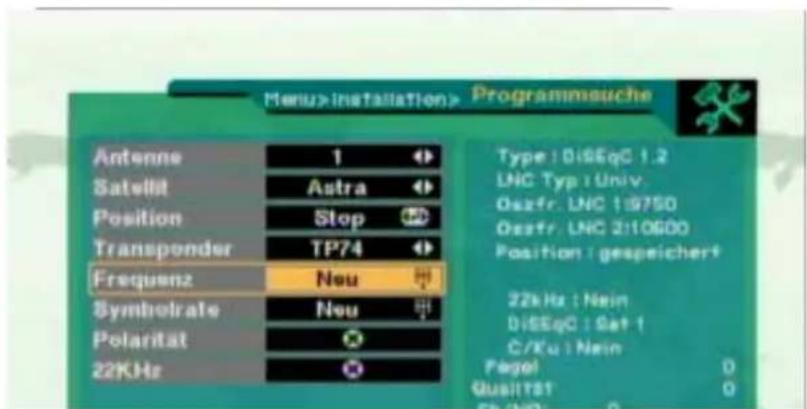

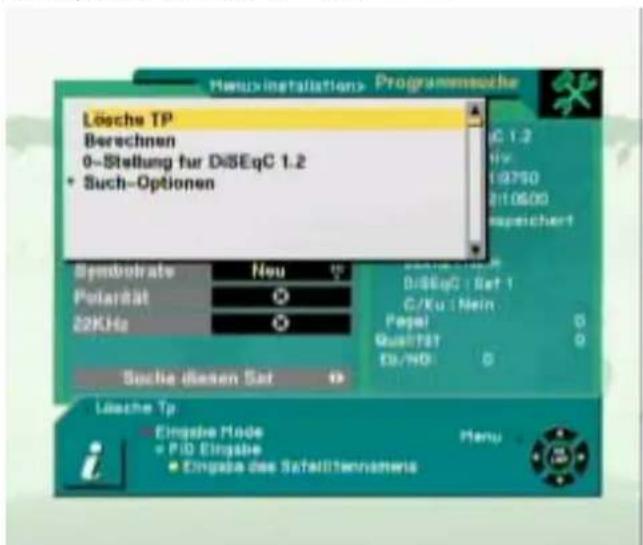

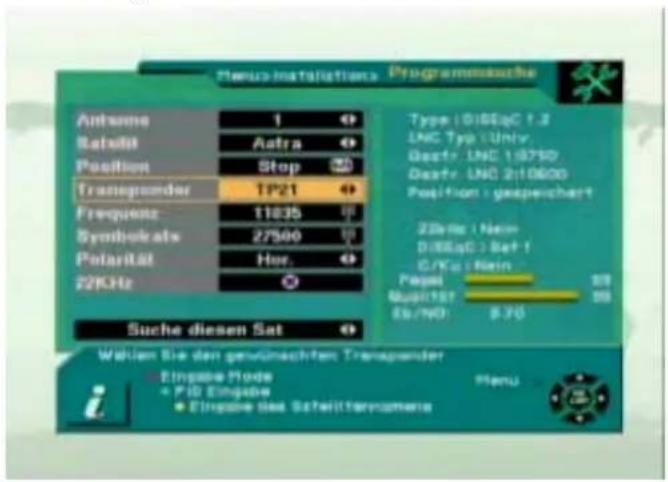

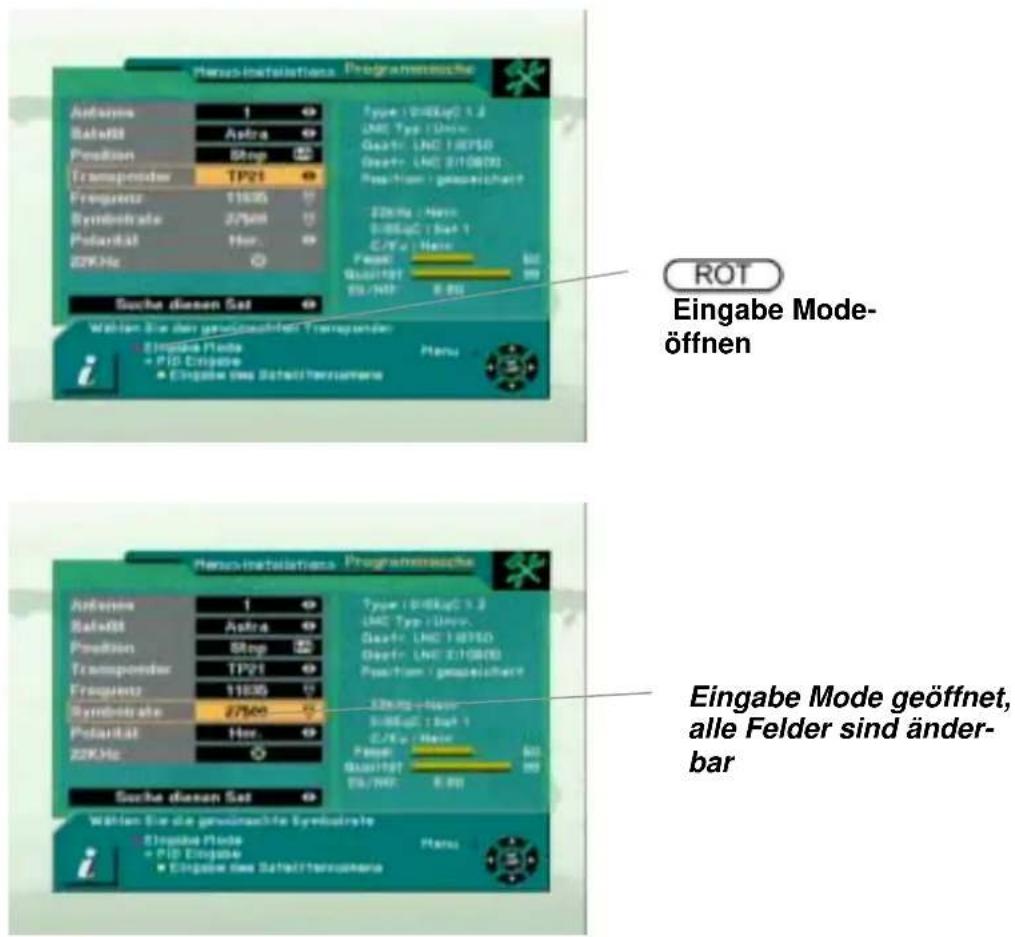

5.6 Transponder ändern, löschen und neue Transponder anlegen .....45

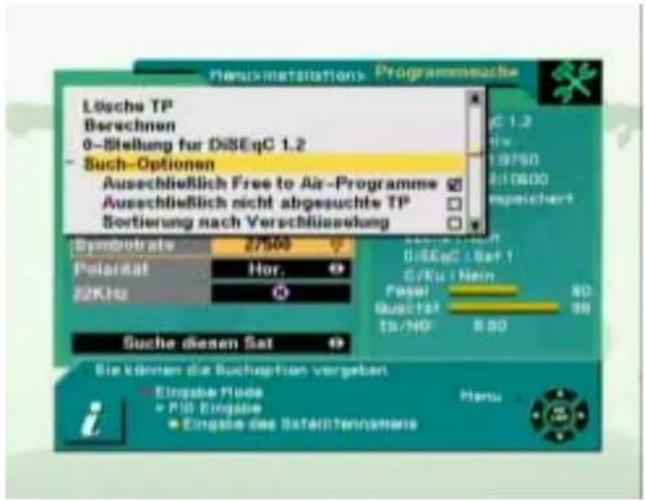

5.7 Such – Optionen 48

6 Grundeinstellungen – Menü "Installation"......49

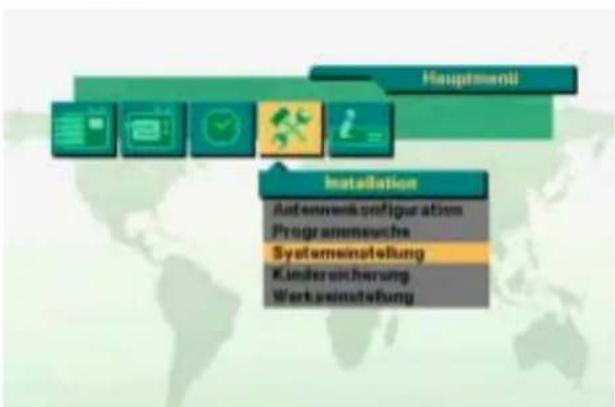

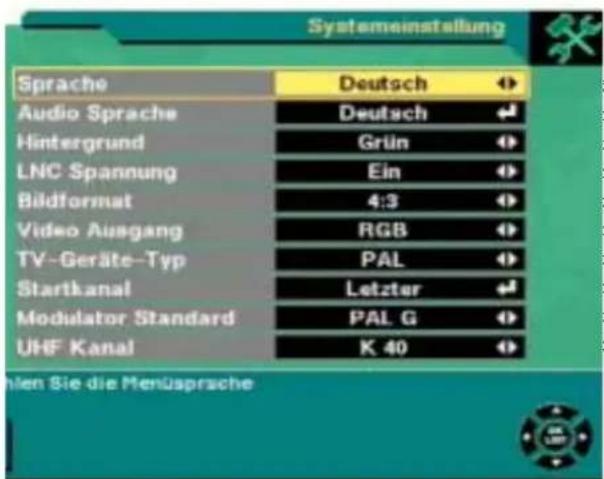

6.1 Systemeinstellungen....49

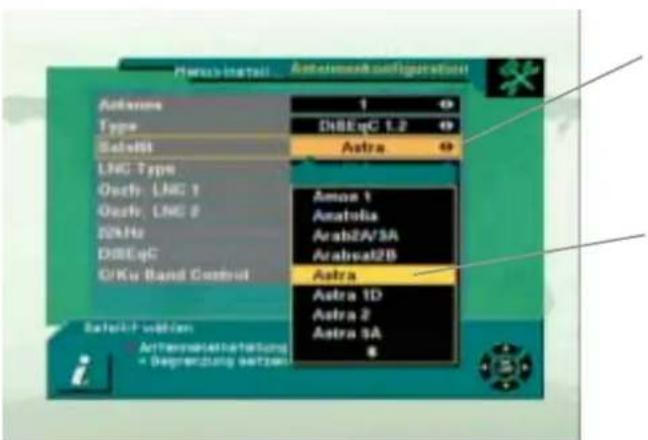

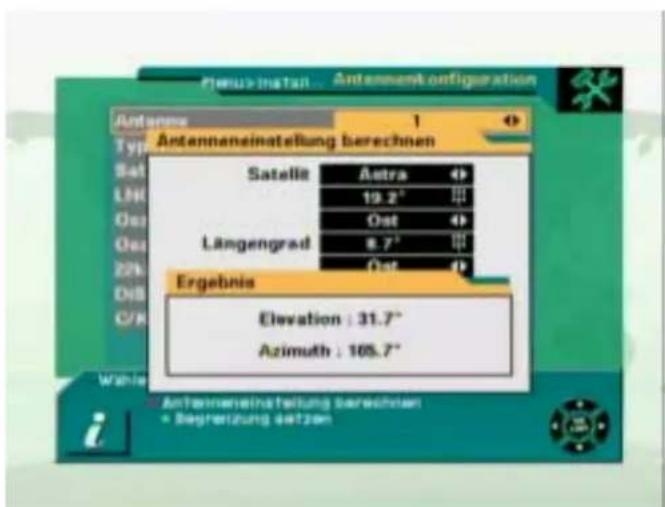

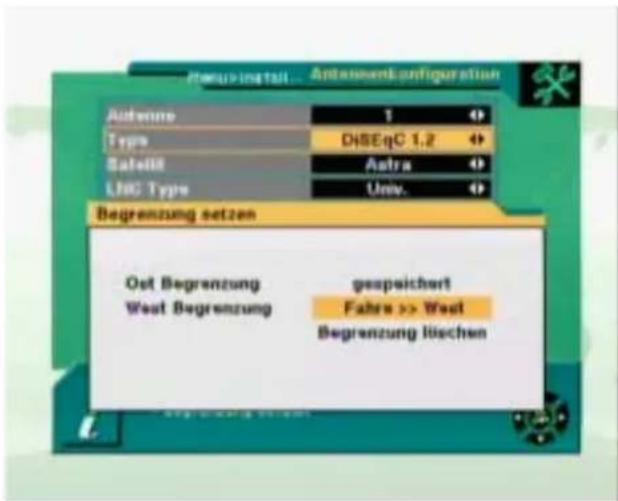

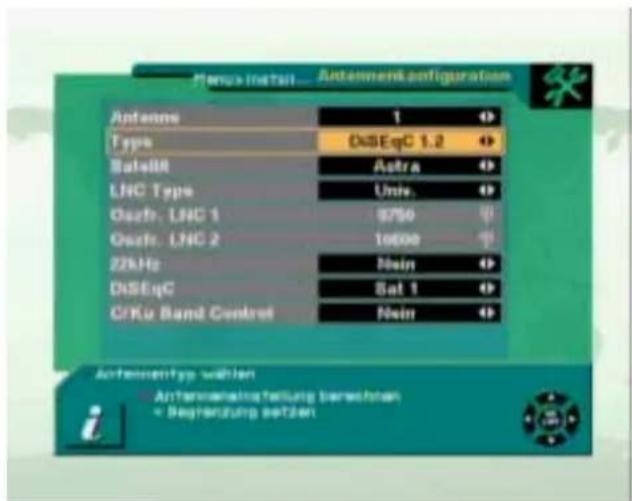

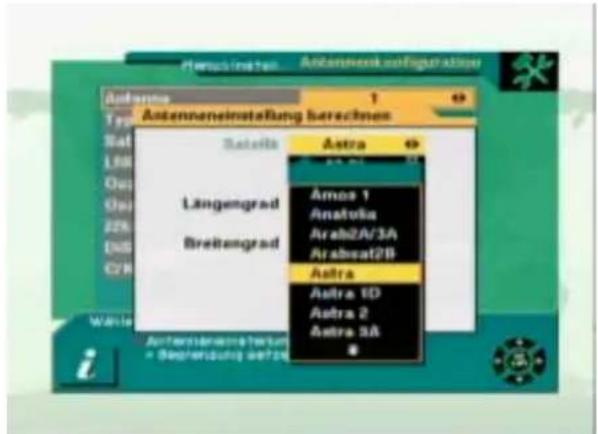

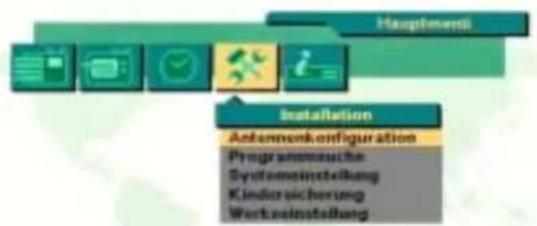

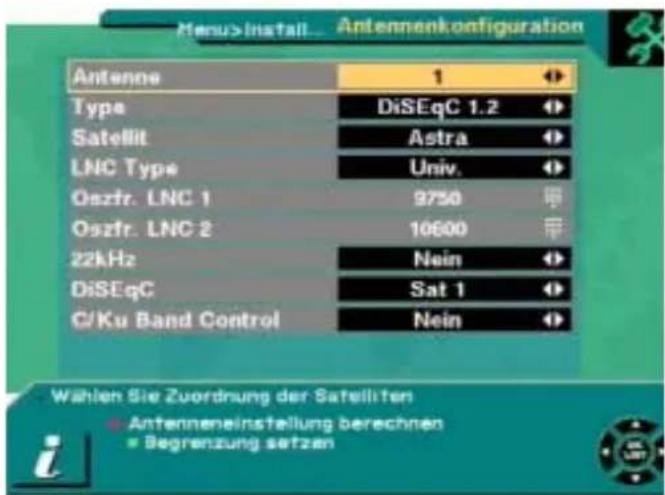

6.2 Antennenkonfiguration – für Mehrsatellitenempfang....51

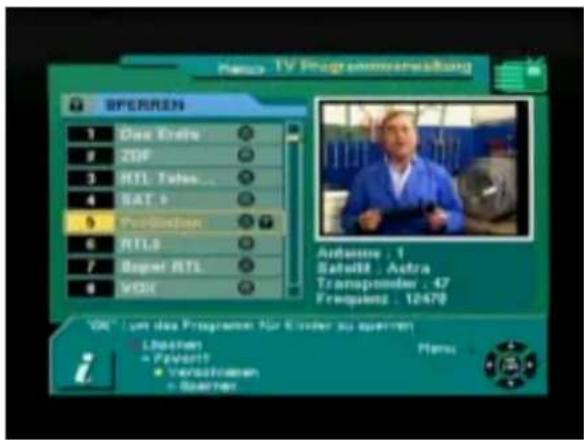

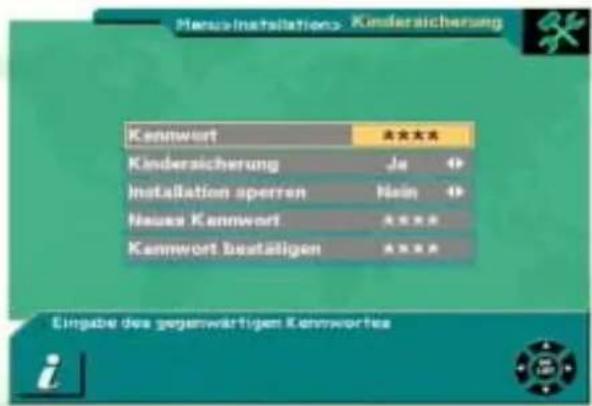

6.3 Kindersicherung....53

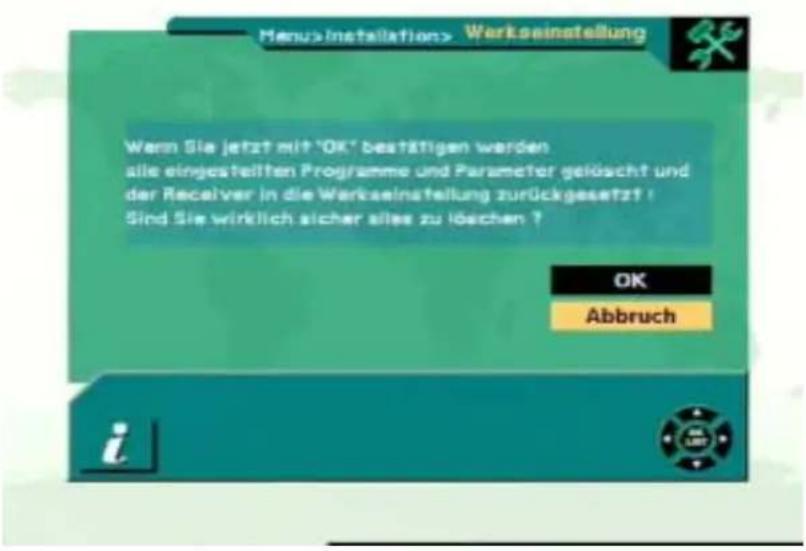

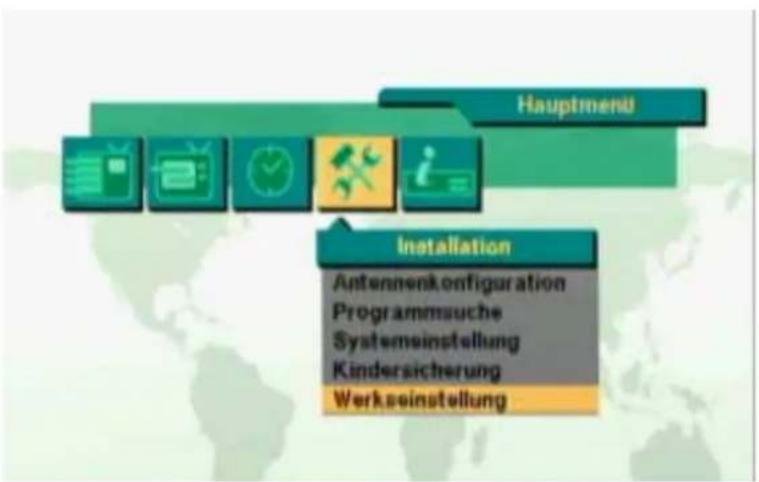

6.4 Lade Werkseinstellung – Resetfunktion....56

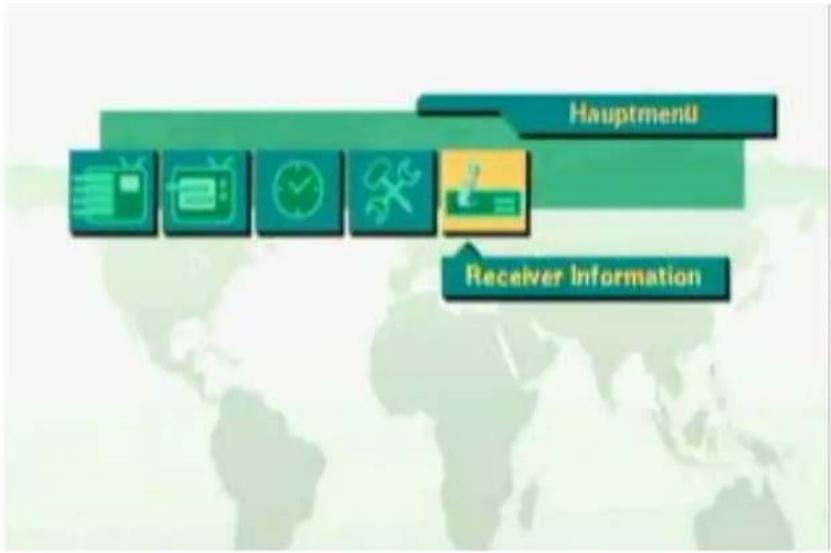

6.5 Receiver Information....57

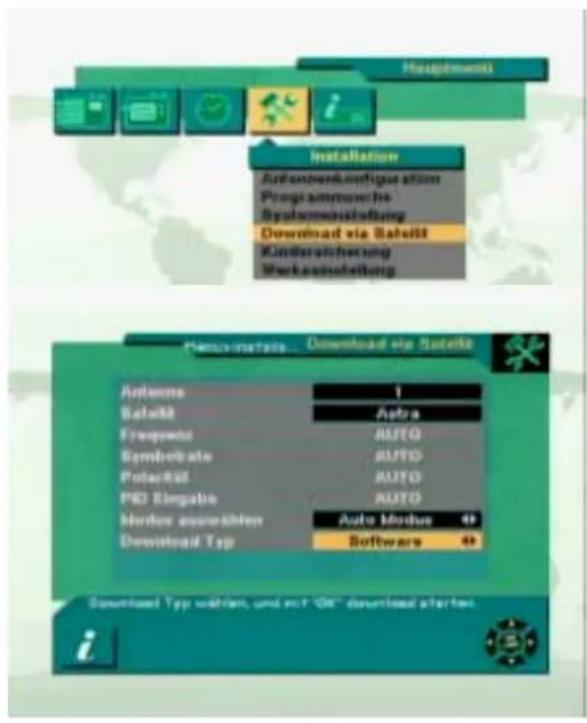

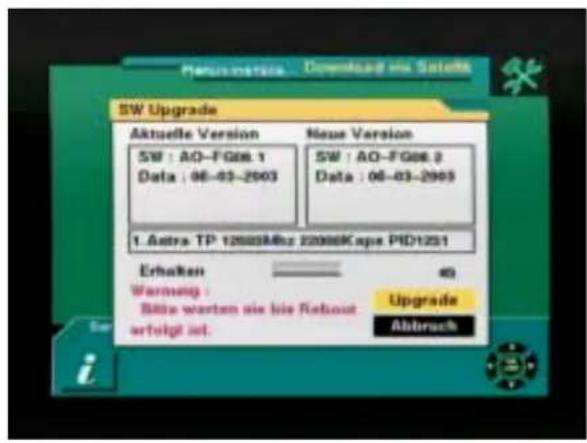

6.6 Software Upgrade über Satellit ....58

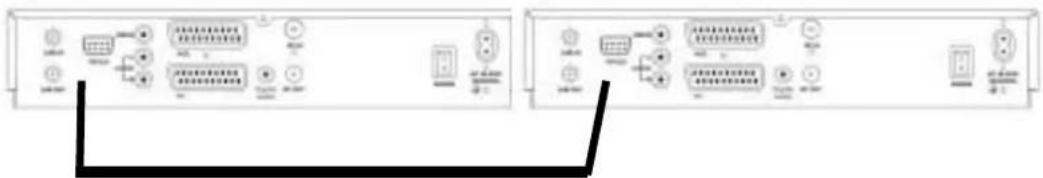

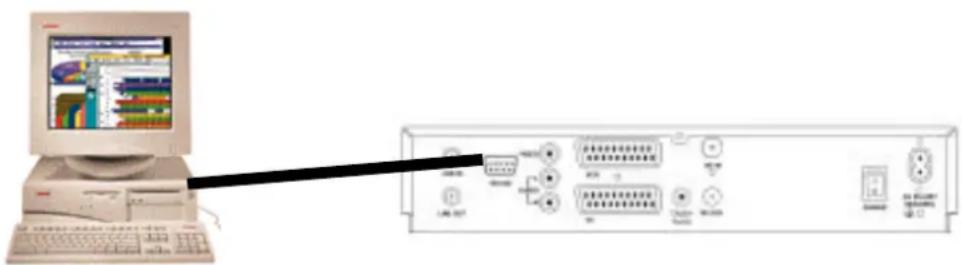

6.7 Software Upgrade über RS 232 Schnittstelle....59
6.8 Geräteanzeigen 60

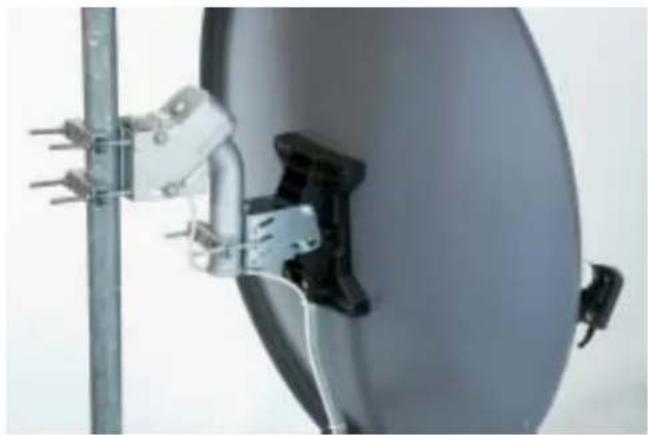

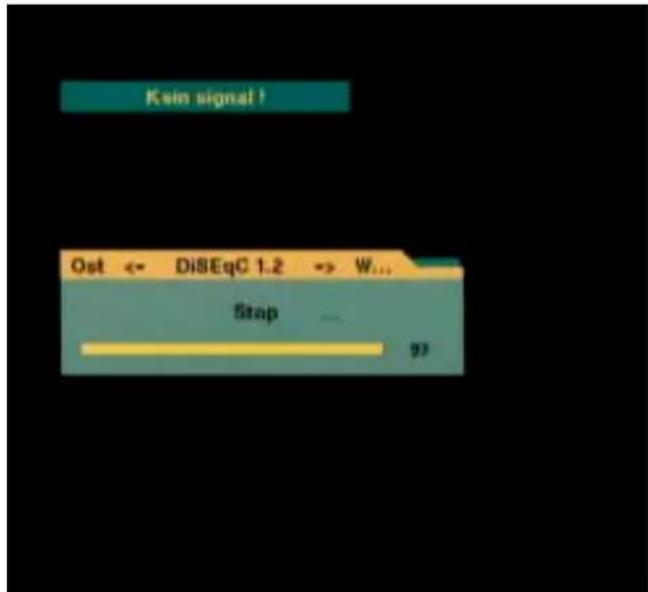

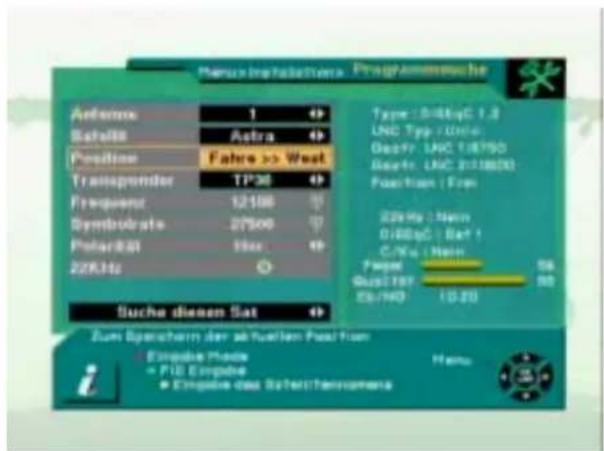

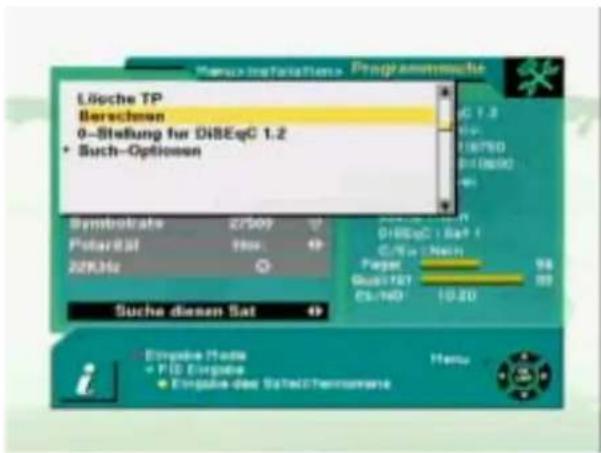

7 DiSEqC 1.2 – Digital gesteuerter Stellmotor....61-63

8 Garantiebestimmungen/ 9 Technische Daten/ 10 Scartbelegung......64/65/66

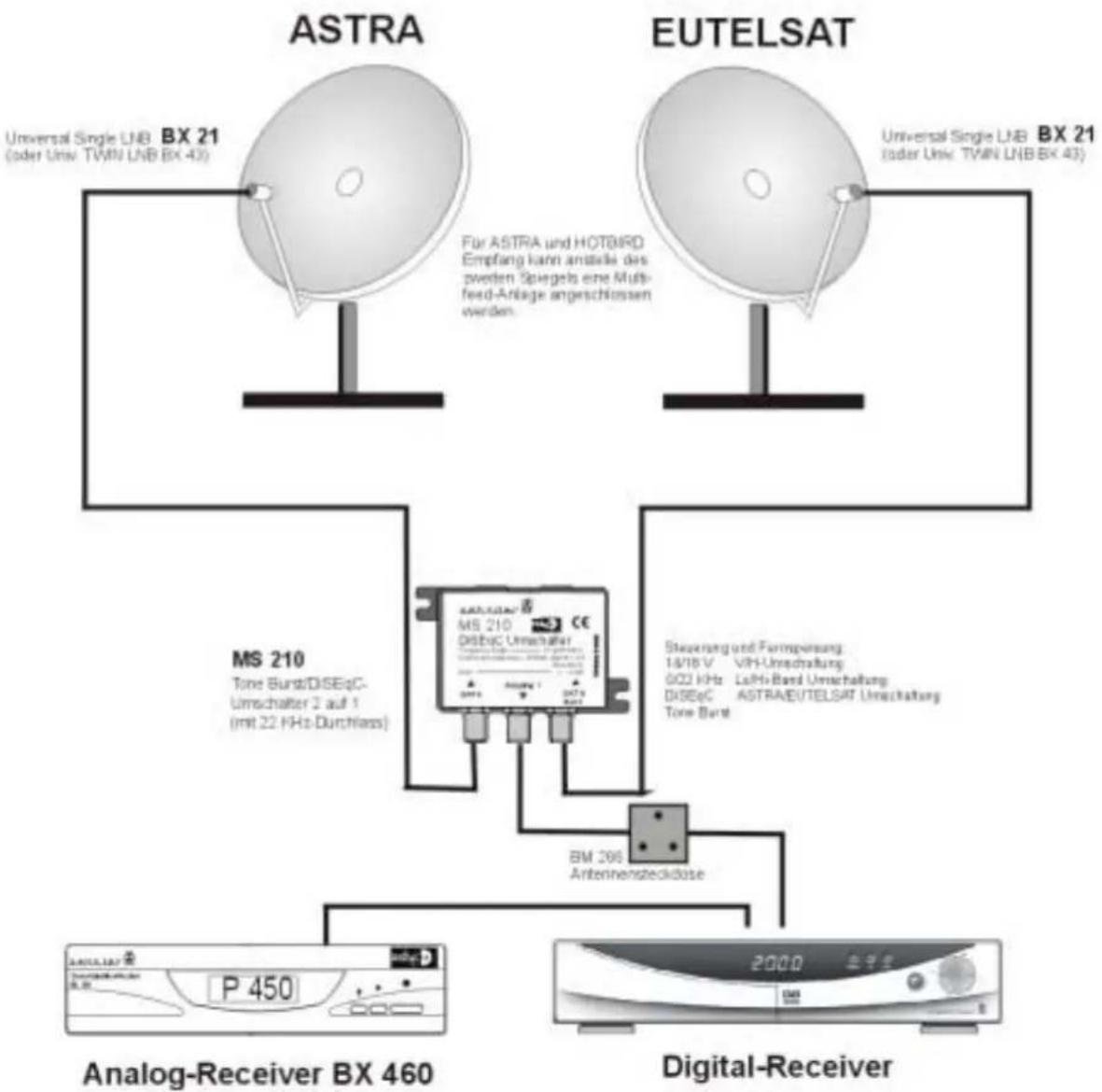

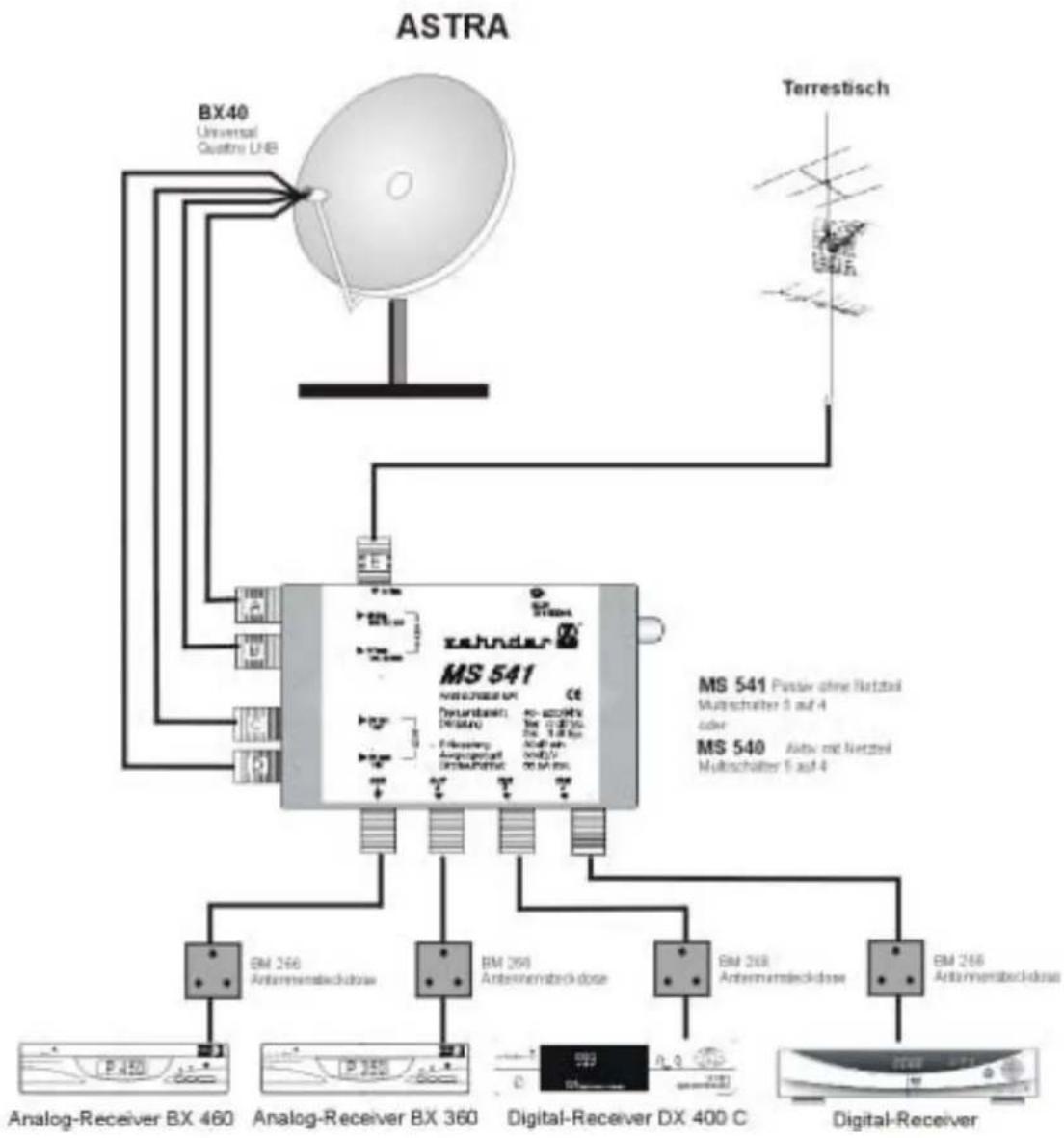

1 Anlagenbeispiele/ 12 Fehlerbeseitigung....68-70/71
13 Satelliten-Lexikon 72

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

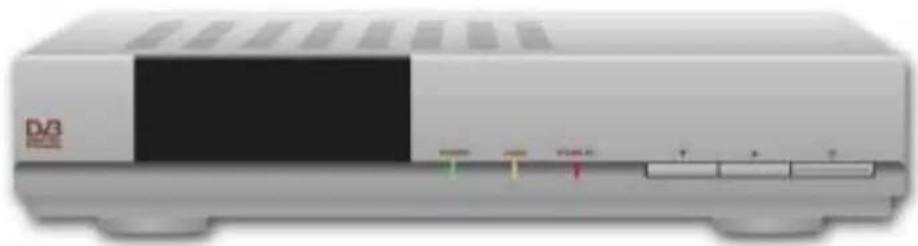

Gerätevorderseite

Taste	Funktion
	Schaltet den Receiver „EIN“ und „AUS“ (Standby-Stromsparbetrieb).
Anzeige	Zeigt die Programmplatznummer oder die aktuelle Uhrzeit (Standby).
	Schrittweise Programmumschaltung aufwärts/abwärts.
Power	Leuchtet, wenn am Netz angeschlossen und Netzschalter auf EIN ist
Lock	Leuchtet, wenn Signalvon der Antenne vorhanden ist
Standby	Leuchtet, wenn auf Stromsparbetrieb (Standby) geschalten ist

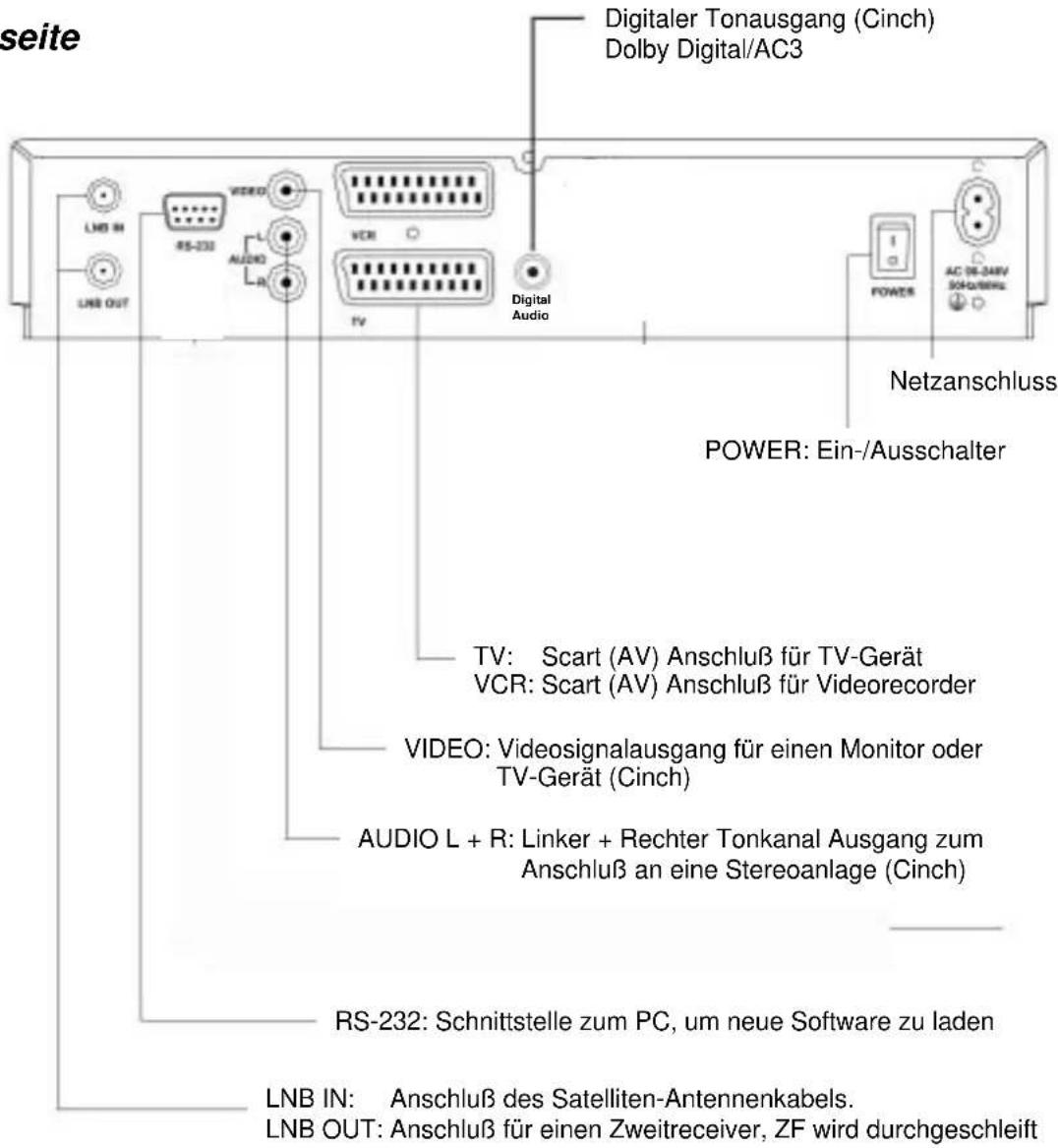

Geräterückseite

seite Digitaler Tonausgang (Cinch) Dolby Digital/AC3 LINS IN LINS OUT RS-230 VIDEO AUDIO VCR TV Digital Audio POWER: Ein-/Ausschalter AC 98-DRV SOU/RENE Netzanschluss TV: Scart (AV) Anschluß für TV-Gerät VCR: Scart (AV) Anschluß für Videorecorder VIDEO: Videosignalausgang für einen Monitor oder TV-Gerät (Cinch) AUDIO L + R: Linker + Rechter Tonkanal Ausgang zum Anschluß an eine Stereoanlage (Cinch) RS-232: Schnittstelle zum PC, um neue Software zu laden LNB IN: Anschluß des Satelliten-Antennenkabels. LNB OUT: Anschluß für einen Zweitreceiver, ZF wird durchgeschleift

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

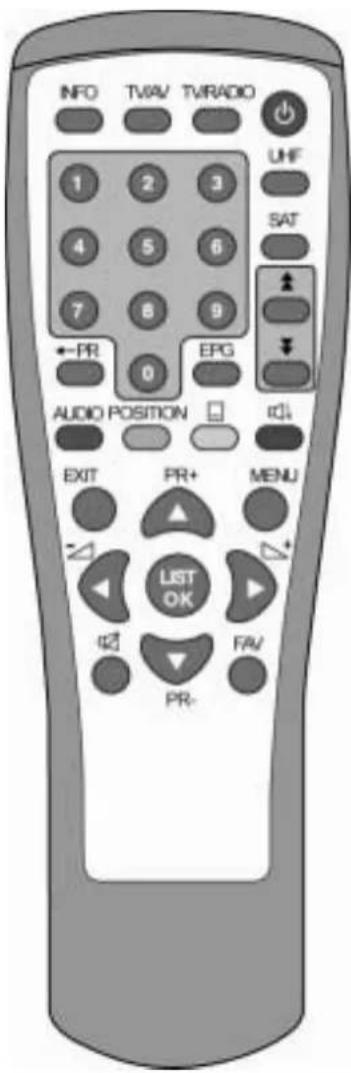

Fernbedienung

INFO TVAV TVRADIO 1 2 3 4 5 6 7 8 9 ←PR 0 EPG AUDIO POSITION EXIT PR+ MENU LIST OK ← PR- FAV PR-

Taste	Funktion
	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Informationen zum Programm anzeigen.
	Schaltet zwischen TV-, AV- (12 V an Pin 8 ein/aus) und VCR-Betrieb um.
	Schaltet zwischen TV- und Radio-Programmliste um.
	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.

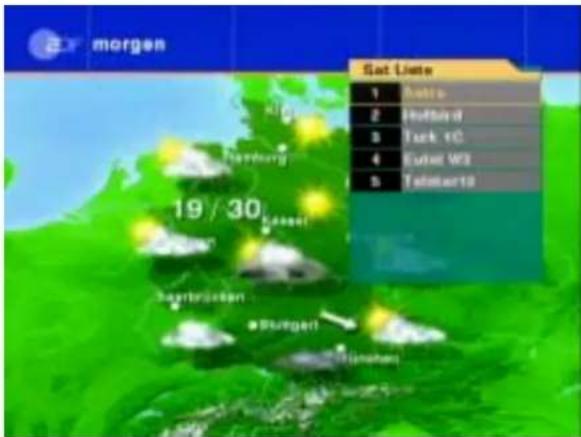

	Blendet Programmliste nach Satelliten sortiert ein.
	Schaltet zum vorher eingeschalteten Programm zurück
	Ruft die elektronische TV- und Radio-Programmzeitschrift (EPG Daten) auf.
	Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um.

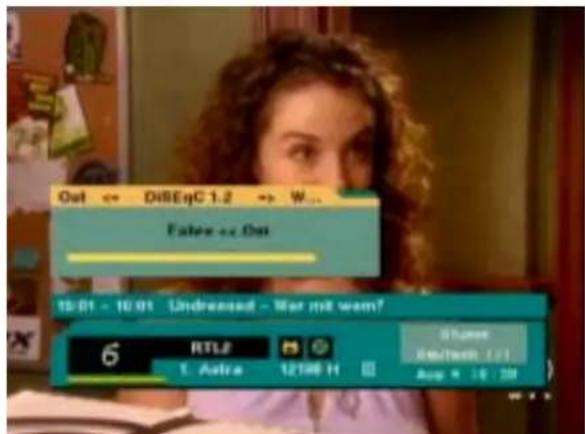

	Blendet Signalpegelanzeige und Menü zur Korrektur der DiSEqC 1.2 Antennenpositionen ein.
	Schaltet auf Videotext Seite 100 oder auf Untertitel um.
	Schaltet den Ton in Stereo oder Mono um.
	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Zeigt die Programmliste an.
	Zurück zum letzten Menü oder Menü verlassen
	1. Schaltet um ein Programm hoch oder runter.2. Im Menü: Zeilenmarkierung (Cursor) nach oben/unten bewegen
	1. Lautstärkeregelung.2. Im Menü:: Zeilenmarkierung (Cursor) nach rechts/links bewegen3. Seitenweise blättern, in den Programm- und Menülisten
	Ruft die persönlich erstellte Favoritenprogrammliste auf.
	Schaltet den Ton stumm.

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung

Betreiben Sie den Receiver nur an einer Netzspannung mit 230 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
  • Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes. Insbesondere nicht die auf der linken Seite, wo ein Lüfter die Warmluft ausbläßt.
  • Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
- Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegensstand ist in das Gerät gefallen.
- Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
- Das Gerät wurde fallengelassen oder das Gehäuse ist beschädigt

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

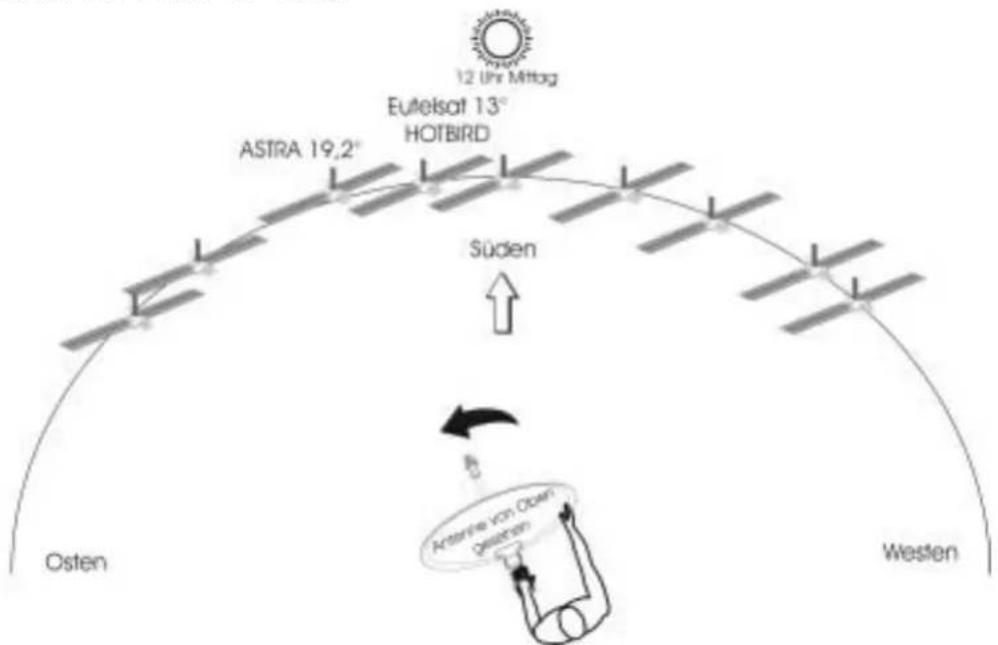

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Aquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe des Menüpunktes "Antenneneinstellung berechnen" (Abschnitt 3.5) zu berechnen. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver DX 800 anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro Universal LNB für mehr als zwei Teilnehmer

Hinweis! Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den "Grundeinstellungen", Kapitel 6, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

3. INSTALLATION UND INBETRIEBNAHME

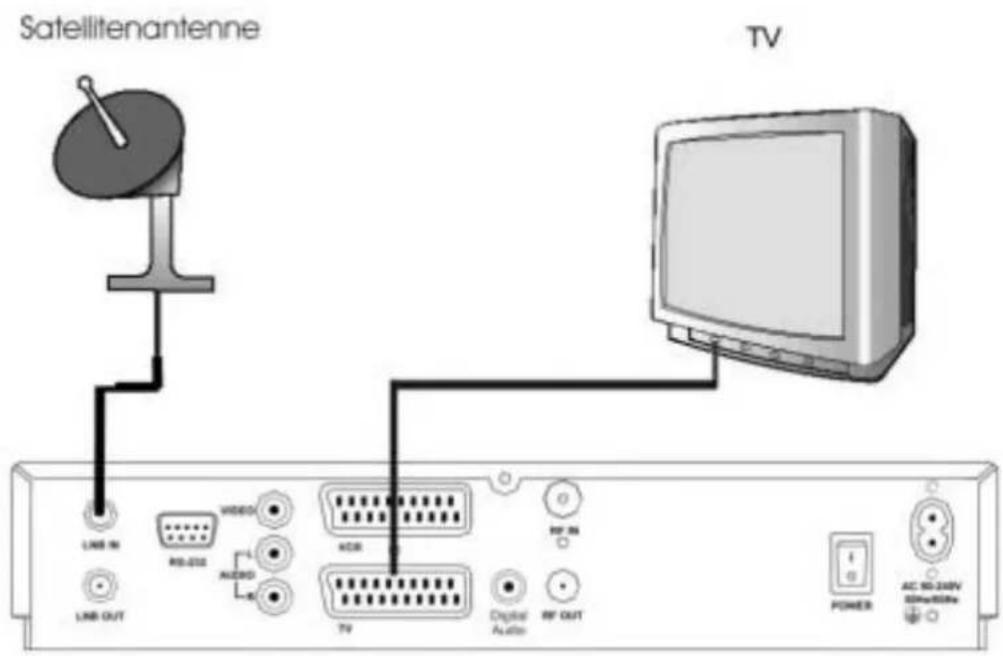

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlußpläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, daß man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, daß es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

• Isolieren Sie das Kabel nach Skizze ab und
• Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

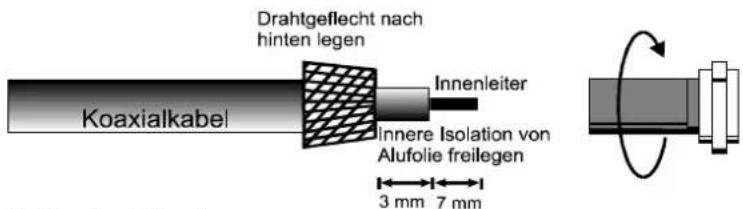

Drahtgeflecht nach hinten legen Innenleiter Koaxialkabel Innere Isolation von Alufolie freilegen 3 mm 7 mm

F-Stecker-Montage

Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

3. INSTALLATION UND INBETRIEBNAHME

Satellitensignalausgang "LNB OUT"

Schließen Sie hier das Antennenkabel für einen weiteren (analogen) Satellitenreceiver an. Sobald der DX 800 ausgeschaltet wird steht das Satellitensignal diesem Receiver zur Verfügung.

TV-Scartanschluß "TV"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlußbeispiel 1)

VCR-Scartanschluß "VCR"

Die Anschlußbuchse "VCR" dient der Anschlußmöglichkeit weiterer Geräte wie beispielsweise eines Videorecorders (siehe unten Anschlußbeispiel 1) oder eines weiteren Satellitenreceivers.

Verbinden Sie Videorecorder und Satellitenreceiver DX 800 (VCR-Buchse) ebenfalls mit einem Scartkabel. Sobald das angeschlossene Gerät eingeschaltet ist oder bei VCR-Wiedergabe werden die Signale automatisch über die TV-Scartbuchse auf ihr Fernsehgerät durchgeschaltet.

Zur Aufnahme schalten Sie den Videorecorder auf den 'AV'-Kanal.

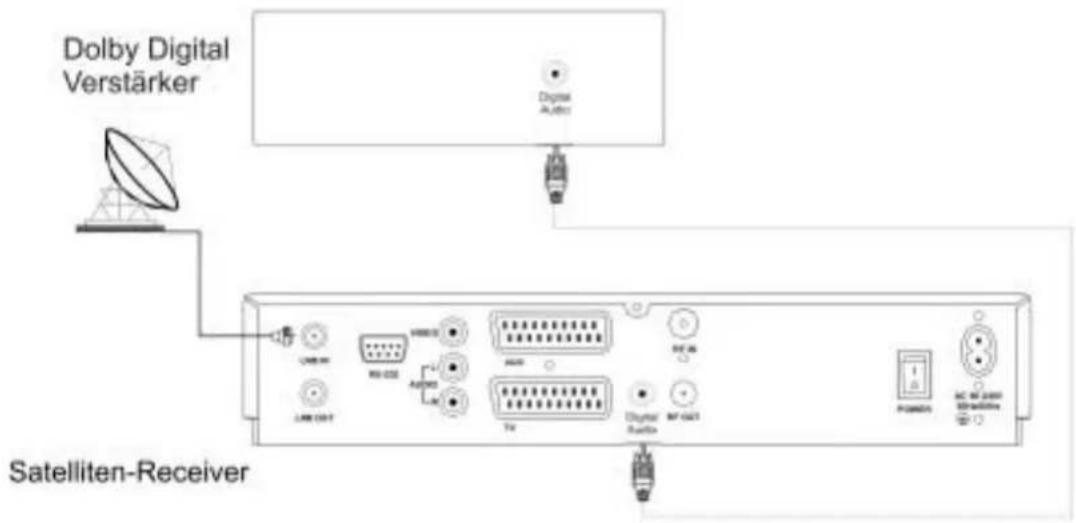

Audio-Anschluß AUDIO L, AUDIO R oder "DIGITAL AUDIO

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne daß das TV-Gerät eingeschaltet ist (siehe Anschlußbeispiel 2.). Ebenso lassen sich auch die analogen Tonsignale AUDIO L + R nutzen.

(Beispiel 4.)

Der Receiver ist auch mit einem Cinch-Ausgang für digitales AC3-Audiosignal ausgestattet und kann an einen Dolby Digital - Verstärker angeschlossen werden. (siehe Anschlußbeispiel 3.)

Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben.

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. de- kodiert.

Überzeugen Sie sich, daß Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

3. INSTALLATION UND INBETRIEBNAHME

3. INSTALLATION UND INBETRIEBNAHME

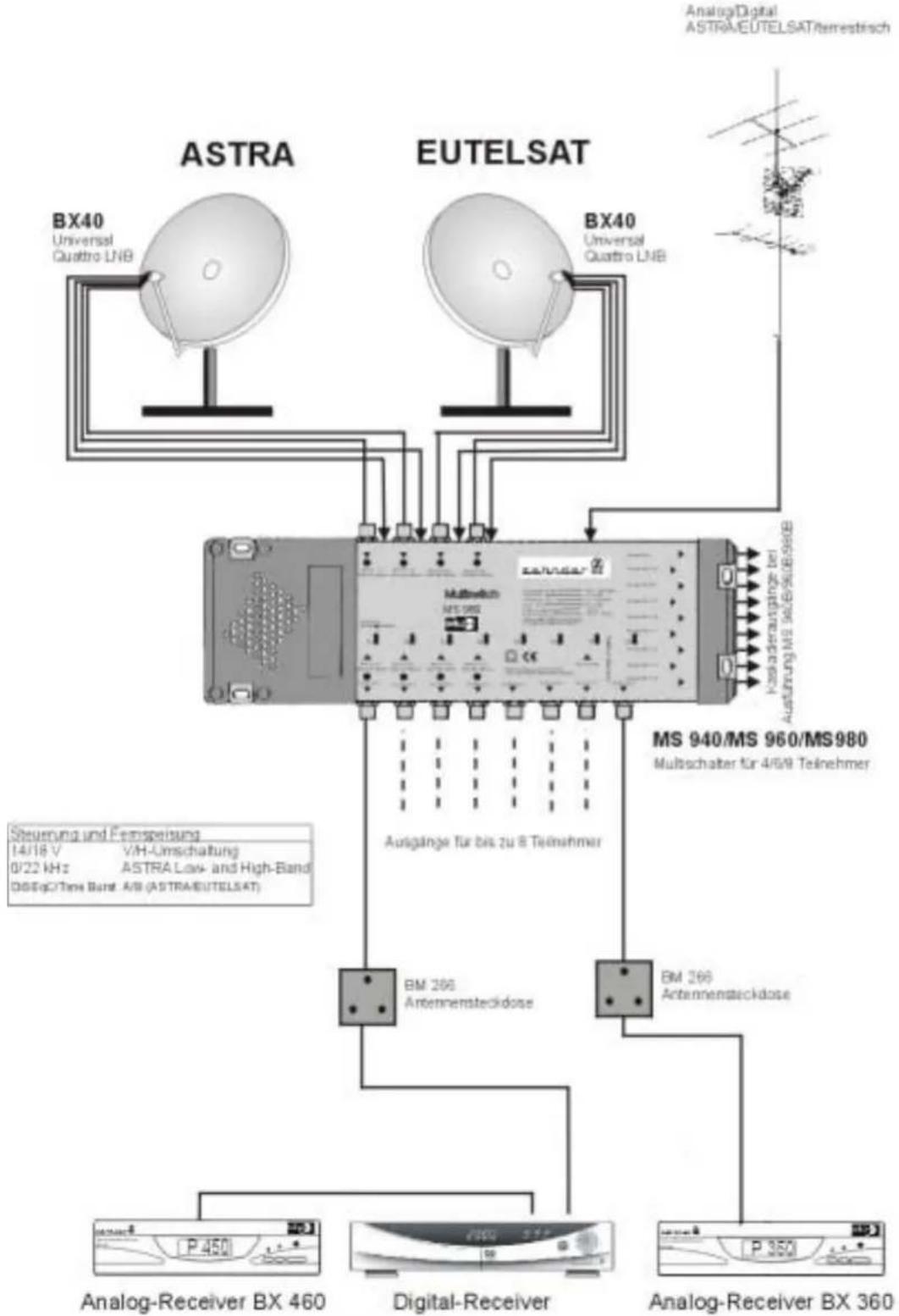

Weitere Anschlußbeispiele:

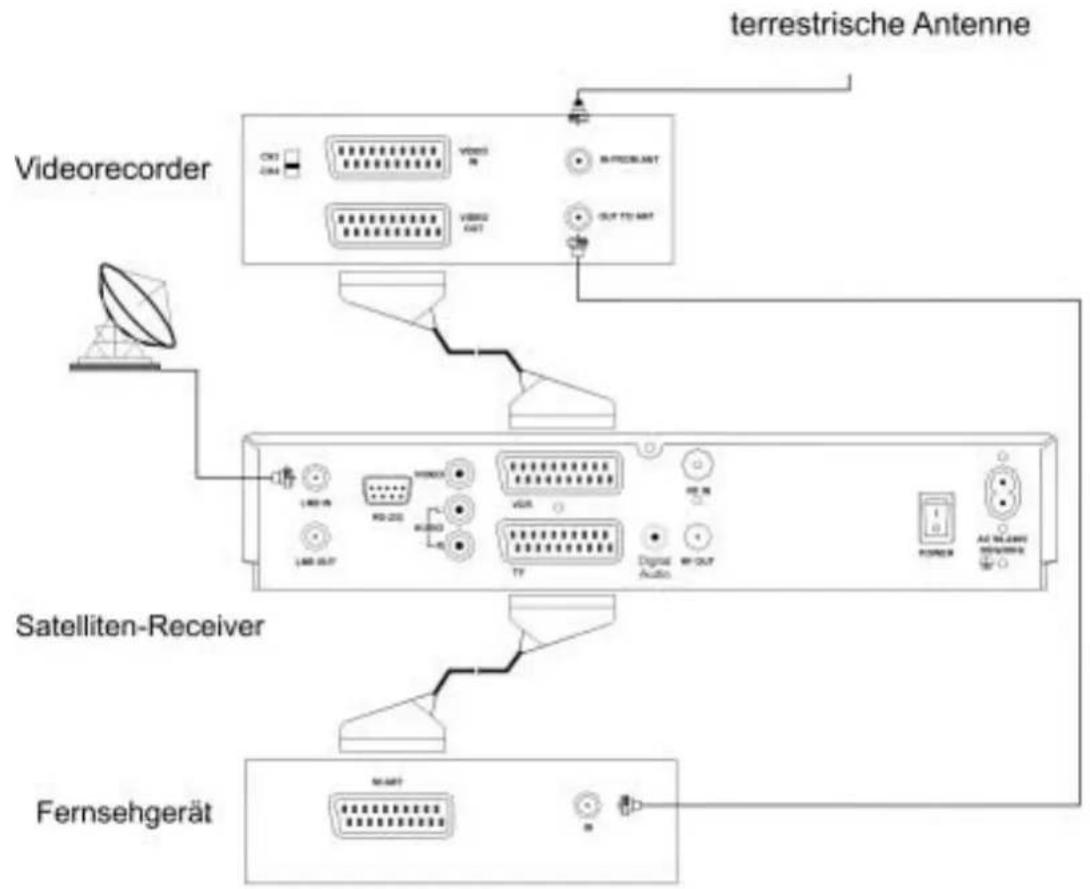

1. Anschluß des Receivers an das TV- und VCR-Gerät über Scartkabel


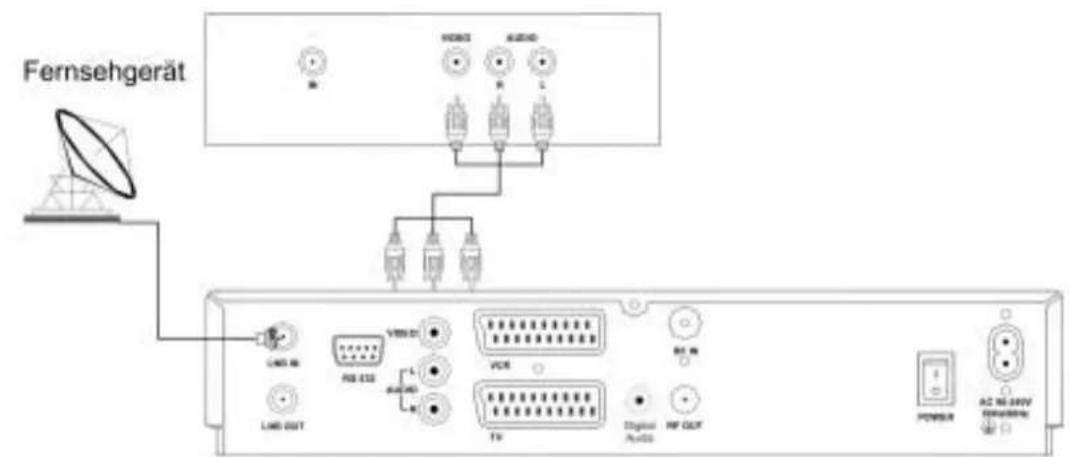

1. Aschluß des TV-Geräts über Cinch-Anschlüsse (Video, Audio L +R)

Fernsehgerät LNG OUT VSSD VCS TV Digital Audio RF OUT POWER AC 80-60W DC/DC/DC M HOSO AUDIO R L

Satelliten-Receiver

3. INSTALLATION UND INBETRIEBNAHME

1. Anschluß des Receivers Reciene/erfas Anlage mit Audio-Digitaleingang

Dolby Digital Verstärker Digital Auto USB port USB bus USB bus USB bus USB bus Satelliten-Receiver Digital Switch MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 80000 MAC 60000 MAC 60000 MAC 60000

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den DX 800 ein, indem Sie den Netzschalter auf der Geräterückseite auf Position '1' stellen. Die Anzeige zeigt zuerst den Begriff "boot" bis zuletzt 4 Striche erscheinen
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)
- Betätigen Sie auf der DX 800 Fernbedienung die Taste . Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

Hauphmenti Programmerwaltung TV Programme Radio Programme

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiver- empfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

3. INSTALLATION UND INBETRIEBNAHME

3.5 Antenneneinstellung – Hilfsfunktion zur Antennenausrichtung

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet der DX 800 eine Hilfsfunktion dafür.

Diese Funktion berechnet Ihnen die Höhen- (Elevation) und Seitenausrichtung (Azimut) Ihrer Antenne für Ihren Standort. Wählen Sie einfach den Satelliten und die Daten Ihres Standortes aus. Zur Feinausrichtung verwenden Sie ein SAT-Finder Gerät.

1. ktivieren Sie mit den Tasten 📄, dreimal ▶ und OK auf dem Menüpunkt "Installation" das Menü "Antennenkonfiguration".

Inspriment Installation AntennetworkConfiguration Programmechanter Systemesinstaltung Kreuterkostenung Worksystemstellung

Camera Install - Antennaeksaufgegen Defense 1 + Type DISEqC 1.2 + Sat#B Astra + LNC Type Univ + OzInfo LNC 1 5750 ? OzInfo LNC 2 10000 ? 55Hz Near + DISEqC Sat 1 + CIKu Band Control Near + Mösten Sie Zusatzung der Satellten Antennaenskaufgegen berechnet + Begrenzung setzen

1. Aktivieren Sie mit der roten Taste im Menü "Antennenkonfiguration" die Option "Antenneneinstellung berechnen".

Antennereinstellung berechnen Sahalt Astra 49 10.2" 10 Oat 49 Langengrad 8.7" 5 Oat 49 Braitegrad 30.1" 5 Nord 49 Berechnen Antennereinstellung berechnen * Begränzung setzen

• Mit OK wird eine Auswahlliste angezeigt, aus der mit PR ▲ / PR ▼ und anschließend OK eine Einstellung ausgewählt werden kann oder mit ▶ / kann direkt eine Einstellung ausgewählt werden..
• Mit / wählen Sie die nächste Zeile an.
• Mit 0 und dann 0...9 kann, wenn gewünscht eine direkte Zahleneingabe in einem Feld gemacht werden, z.B. Gradangaben.

3. INSTALLATION UND INBETRIEBNAHME

Antenneneinstellung berechnen

Satellit

Rufen Sie hier mit ☑ die Liste der Satelliten auf, aus der Sie den gewünschten Satelliten, den Sie empfangen/auf den Sie ausrichten möchten, mit ☑/ auswählen, z.B. ASTRA, und bestätigen mit . Die Position in Grad wird automatisch ausgefüllt, z.B. ASTRA 19° OST.

Antennereinstellung Antennereinstellung Sachelle Längengrad Brettengrad Astra 49 Amos 1 Anafuka Arab2A/3A Arabsat2B Astra Astra 1D Astra 2 Astra 3A Antennereinstellung = Segretzung auf 24

Längengrad

Geben Sie hier den Längengrad Ihres Standortes ein, z.B. für Frankfurt 8,7° Ost. (siehe Standort-Liste im Anhang).

Bei der Eingabe ist auf führende Nullen („0“) zu achten.

Breitengrad

Geben Sie hier den Längengrad Ihres Standortes ein, z.B. für Frankfurt 50,1 NORD (siehe Standort-Liste im Anhang)

Bei der Eingabe ist auf führende Nullen („0“) zu achten.

Wählen Sie das Funktionsfeld "Berechnen" an, und bestätigen mit

Antennereinstellung berechnen 1 Antenneneinstellung berechnen Satellit Astra 19.2° Ost Langengrad 8.7° Ost Ergebnis Elevation : 31.7° Azimuth : 165.7°

Elevation Berechnete Höheneinstellung der Antenne, z.B. für Frankfurt 31,7°.

Azimuth

Berechnete seitliche Einstellung der Antenne. Der Winkel wird im Uhrzeigersinn von der Nordrichtung gemessen. 180° bedeutet also genau Süden. z.B. für Frankfurt 165,7°, (d.h. von Süden aus gerechnet: 180°-165,7° = 14,3° O)

Sie stellen nun den zuvor berechneten Elevationswinkel an Ihrer Antenne ein und verlassen alle Menüs wieder mit EXIT.

3. INSTALLATION UND INBETRIEBNAHME

Feinausrichtung der Antenne

Sie haben den zuvor berechneten Elevationswinkel an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 1 „ARD“ für Satellit ASTRA 19,2°)

2. Rufen Sie mit der grünen Taste POSITION auf der Fernbedienung die Signalpegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Erscheint der Balken nur in weiss statt in gelb so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muß die Antenne feinausgerichtet werden.

Kein signal! Ost ← DiSEqC 1.2 → W... Stop 57

Signalqualität:

"<49" schlechtes/kein Signal

Signal gefunden, wenn Balken von weiss auf gelb wechselt.

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:

2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

12 Uhr Mittag Eutelsat 13° HOTBIRD ASTRA 19,2° Süden Osten Arterine von Obern dassen Westen

3. INSTALLATION UND INBETRIEBNAHME

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

2. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

3. Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.

4. Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.
5. Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:

Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem SAT 1/2 - Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten ohne weitere Umstellung möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. SAT 1 –Signal für EUTEL-SAT und SAT 2 –Signal für ASTRA. Gegebenenfalls unter 'Antennenkonfiguration' (Abschnitt 6.2)
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. über SAT -Taste 2/HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.
• Anlagen-/Anschlußbeispiele für solche Anlagen finden Sie am Ende dieser Anleitung.

4. BEDIENUNG DES RECEIVERS

4 Bedienung des Receivers

4.1 TV-Betrieb ein-/ausschalten

Achten zuerst darauf, daß der Netzschalter auf der Rückseite eingeschaltet ist 'I'.

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Vier Striche erscheinen in der Anzeige. Nach ca. 2 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "1" angezeigt. Im unteren Bildschirmbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

18:15 - 18:00 Abantpuer Wödels 1 Das Grate 1. Astra 11936 H Ufara Deutsch 1/2 AU 20 19:49

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmierung.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ☐ in Bereitschaft (Standby) geschaltet, erscheinen die vier Striche wieder für einige Sekunden in der Geräteanzeige. Der Receiver befindet sich im Stromsparbetrieb. Die aktuelle Uhrzeit steht in der Anzeige.

Hinweis ! Die normalerweise im Standby Betrieb erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der DX 800 Duverlauf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild und der ständigen Einblendung der Programminformation), so schalten Sie den Receiver mit der Taste TARADIO in den TV-Betrieb (siehe auch 4.4).

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition SAT 2/SAT B vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind (siehe dazu Kapitel 5 "Neue Programme suchen"). Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satcodx.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

• Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0 .. 9 oder die Programmwahltasten / auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der DX 800 die digitalen Signale erst umwandeln und das Bild errechnen muß.
• Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 1 Sekunde Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.
• Nach der Programmumschaltung wird für ca. 3 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet.

15:15 - 16:00 Abenteuer Wildnis 1 Das Erste 1. Astra 11836 H Stamm Deutsch 1/1 Jui:30 15 : 46

Programmwahl über die Programmliste "Alle TV-Programme"

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste LIST die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit ⬝ oder auf den gewünschten Programmplatz und
3. Schalten Sie mit der Taste ☐ auf den neuen Programmplatz um.
4. Mit der Taste ▼ blättern Sie seitenweise in der Programmtabelle weiter, mit Taste ▲ seitenweise zurück.

Alle TV Prg 1 Dua Erata 2 ZORF 3 RTL Teletzeln 4 SAT 1 5 Praßlehen 6 RTL2 7 Super RTL 8 VOR 9 KABELI

1. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

4. BEDIENUNG DES RECEIVERS

Programmwahl über die Favoritenlisten

18.05 EDTON TV ST.00 DA AU G SHOW Music 43 VIVA 50 VIVA PLUS 51 MTV Central 52 MTV Prep C. 53 Huarte TV 67 Tangu TV 176 ZK/IOIL 234 OREYE 235 Dandag TV 2. Nachrichten, 49 VIVA 1. Astra 12000 V 3 Hours September 1/1 Jul 20 16:00

Der DVB Receiver DX 800 besitzt 3 verschiedene Favoriten-Programmlisten:

1. ASTRA-deutsch,

3. Musik.

Betätigen Sie die Taste FAV mehrmals, so gelangen Sie zu den "TV Favoritenlisten". Hier sind diejenigen Programme eingetragen, die in der TV-Programmverwaltung mit einem 😊 für Favoritenprogramm (Vorzugssprogramm)

gekennzeichnet wurden und den Sparten ASTRA-deutsch, Nachrichten und Musik zugeordnet sind.

Die Bedienung erfolgt ebenso wie in der Programmliste "Alle TV Programme".

Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 4.14 weiter unten nach.

Programmliste nach Satelliten sortiert SAT

morgen Sat Lists 1 Batte 2 Hulbord 3 Turk 1C 4 Eutel W3 5 Talbaut10 19 / 30 Sarban Baybrücken Burgen Geschen

Mit der Taste SAT können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit bestätigen. Die Programmliste des Satelliten erscheint.

Umschalten zum letzten Programmplatz

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie Taste ☐. Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

4.4 Umschalten zwischen TV- und Radiobetrieb

• Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.
• Um die Radioprogramme zu empfangen drücken sie die Taste TV/RADIO. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

4. BEDIENUNG DES RECEIVERS

Kais signal! Alfa Radio Prp 1 Bayern 4 Klas 2 BB aktien 3 In-ohrenze 4 In2 5 In-klasink 6 Bayern 1 7 MDR info 8 Northeastika... 9 SRI 1 Bayern 4 Klas L. Astro 11/06/11 Steuern Bayern 1/20 Jan 1 2:16

- Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so bleibt im Unterschied zu den TV-Programmen die Einblendung der Programminformation ständig erhalten. Das TV-Bild wird im Radiobetrieb abgeschaltet. Es erscheint ein schwarzer Hintergrund

- Radioprogramme können auch mit der unten beschriebenen Sprachumschaltungsfunktion (4.6) ausgestrahlt werden. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.5 Lautstärkeregelung und Tonstummschaltung

Loutin Mit der Mute-Taste

Mit

auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeeinstellung wird in Form einer 18-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingeblendet.

können Sie den Ton stummschalten, bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4.6 Tonart und Sprache wählen

Mit der blauen Taste können Sie Stereo, linker Kanal und rechter Kanal einstellen. Die Einstellung erscheint rechts unten auf dem Bildschirm kurzzeitig.

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit derroten Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint unten rechts die Anzeige:

Durch mehrmaliges Drücken wechseln Sie die Sprache. Die gewählte Nummer ist gekennzeichnet.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

4. BEDIENUNG DES RECEIVERS

AC3-Tonsignale empfangen

AUDIO

Die -Taste verwenden Sie, um zwischen verschiedenen übertragenen Sprachen umzuschalten. Welche Sprachen und wieviel zum Wechseln vorliegen hängt von der Programmaussstrahlung ab.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentaste (AUDIO) können Sie die

Deutsch - ACSI

verschiedenen Tonsysteme (z.B. Stereo / Dolby Digital AC-3) für das aktuelle Programm auswählen. Wenn Sie die Audiotaste drücken, wechselt die Anzeige zur entsprechenden Tonart „AC-3“ und legt den Ton an die „Audio Digital“-Ausgangsbuchse. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. Pro 7.)

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4.7 TV/AV-Umschaltung (terr. Programme)

TV8AY

Bei der Verbindung von Satellitenreceiver und Fernsehgerät mit einem Scartkabel, schalten manche TV-Geräte beim Einschalten des Satellitenreceivers den Signaleingang auf der Scartbuchse sofort auf Videoempfang (AV), das heißt auf den Empfang des Digitalreceivers um. Ebenso verhält es sich mit den extern an die DX 800 VCR-Scartbuchse angeschlossenen Geräten, wie Videorecorder, analoger Satellitenreceiver oder andere Geräte. Wird eines der Geräte eingeschaltet, so stellt der DX 800 dieses Signal automatisch zum TV-Gerät durch.

Sie haben jedoch auch die Möglichkeit manuell zwischen Videorecorder (VCR) terrestrischem Empfang (TV) und Digitalreceiverempfang umzuschalten.

Sind die externen Geräte eingeschaltet drücken Sie ein oder mehrmals die Taste auf ihrer Fernbedienung. Der Empfangsbetrieb ändert sich daraufhin wie folgt:

Empfang:	Receiver	TV →→/CR →→→		Receiver
Geräteanzeige:	„PR-Nr.“	„U“	„UC“	„PR-Nr.“

Wenn Sie ein terrestrisch ausgestrahltes TV-Programm über das TV-Gerät anschauen möchten, muß die Schaltspannung der TV-Scartbuchse abgeschaltet werden, um das TV-Gerät nicht zwangsweise auf den Empfang des DX 800 zu schalten. Die Schaltspannung an Pin 8 der Scartbuchse wird abgeschaltet. Drücken Sie dazu einmal die Taste TVAV, die Geräteanzeige wechselt zu „„

Durch nochmaliges drücken wird auf Videorecorder-Empfang (VCR) geschaltet.

Schalten Sie mit TVMAV auf den externen Empfang, z.B. zum Videorecorder-Empfang, wenn Sie eine Kassette abspielen möchten. In der Geräteanzeige erscheint „UCr“.

Durch nochmaliges drücken schaltet er wieder zurück zum SAT-Empfang.

4. BEDIENUNG DES RECEIVERS

4.8 Videotextempfang (speichert bis zu 800 Seiten)

Der Receiver DX 800 hat einen integrieten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint.

100 100 AND-Text 27.11.01 18:06:41 AND-Text Teletext im Ersten Letzte Meingem: Teil des Regatessa- Lösegeldes nach Angaben der Staatsan- waltschaft in Aschen aufgetaucht. 134 Fußbells Valdhof im OFB-Pokaispiel am Mittwoch wegen Kaiserslautern ohne Torhuter Holleristh ...... 228 17.58 1755 Verbotene Liebe...... 320 18.25 1825 Partiserhof...... 321 tageschau. 110 TV Guide 388/600 Wetter.... 179 Kultur...... 500 Sport... 200/600 TXT-Quiz... 555 Lotto/Toto. 668 Wirtschaft... 700 Index.... 101 Ipressum... 10/ page: (-1) ▲(+1) magazine (←)-100 ▲(+100)

wird die Videotextseite 100 des gerade aktuellen Programms aufgerufen. Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten an oder mit / seirenweise blättern, mit auf die Hunderterseiten springen (100, 200, 300,..800).

4.9 Kanalinformation einblenden INFO

Um die technischen Informationen zum aktuellen Sender zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

Program Information K 11: orfe Antenna : 1 Astra Frequenz : 1193b(TP21) Symbolate : 27500 Polarität : No. Video PID 401 Audio PID 403 PCR PID 401 Verschinen/B : Nieu Favorit : Ja Sperrer : Nien SW Stand : AO-FG07.4 Erl/HD : 9.10 Pagel = 10 Qualität 58 SPD Express = Sperrichem

4. BEDIENUNG DES RECEIVERS

4.10 Der elektronische Programmführer

EPOEPG

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der DX 800 erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden im DX 800 gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Hinweis!

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPGEPG oder gehen Sie über das im nächsten Abschnitt beschriebene Hauptmenü, Menüpunkt "Programmführer", und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

TV Futures 1 Das Erste Verbaufen Liste Jul 20 17:00 - 18:29 - < 8 | 00 + < 8 (3) - Settai! Jul 20 17:00 18:00 1. Pub Ersatz Topg Discount Fio Verbaufen Harkoeb 51 d. 2021 Seufl Safta Land SABO Cieberica 1,0 d. 371 Keine Betan verfügbar d. SoT 1 BUTD (PG) 17:00 Close Lantem & (S21) 64 d. Prüttobet Hoff S Tance +11 B P

Die Programmübersicht enthält:

* Name und Titel der Sendung.
* Datum mit Anfangs- und Endzeit

Für alle Sender, die diese Info ausstrahlen und deren Programmplätze schon einmal aufgerufen wurden.

Programm anwählen

Seitenweise blättern

Detailinformation lesen

Blättert Zeitleiste zurück

Blättert Zeitleiste vorwärts

1. Mit den Tasten □ oder können Sie ein Programm markieren.
2. Mit können Sie auf der Uhrzeitskala einen Zeiger auf die entsprechende Uhrzeit bewegen. Entsprechend wird eine Sendung markiert, zu der im unteren Bildbereich Informationen eingeblendet werden.
3. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste BLAU. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden erscheint ein gelber Balken unten über dem Programmtitel):

TV Führer 1 Das Erste Verlustene Liebe (AY:30 17:55 - 18:29) - + 0 : 00 - Sefei! Detaillierte Programminformation Eylivas Allengang bringt Beatrice in Leitemergeferb. Andl gertet durch Janse Serge in Entscheidungenart. Charla und David beginnen eine Afäre.

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

4. BEDIENUNG DES RECEIVERS

Mit EXIT gelangen Sie in die Programmübersicht zurück.

Mit blättern Sie seitenweise in der Programmübersicht.

1. Verlassen Sie mit EXIT die Programmübersicht (TV Führer).

Radio Führer Durch betätigen der Taste TVRADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

Hinweise!

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Systemeinstellungen" (siehe Kapitel 6.1) die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
  • Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der DX 800 Speichelt also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.11 Aufrufen und Bedienung der Menüs

Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen:

HAUPTMENÜ:

Hauptmenü Programmerverwaltung TV Programme Radio Programme Untermenü- punkte Hauptmenü-Leiste: • Programmverwaltung • Programmführer • Timer • Installation • Receiver Information

Bewegen und Ändern im Menü:

DOPelfunktion: 1. Aufrufen oder Ausblenden des Hauptmenüs 2. im Untermenü: Aufruf weiterer Befehle Doppelfunktion: 1. Auswahl der Menüzeile (Zeilenmarkierung nach oben/unten) 2. Schrittweises Verändern von Einstellungen Doppelfunktion: 1. Untermenü öffnen/schließen 2. Aktivieren und bestätigen von Einstellungen/Befehlen Schrittweises Verändern von Einstellungen Direkteingabe von Einstellungswerten Verlassen eines Untermenüs, Speichern der Einstellungen und zurück zum vorhergehenden Menü.

Autohome Type SelectIt LNG Type Oscy LNG 1 Oscy LNG 2 2kHz D8EgC DiKu Band Control SelectIt Options AutohomeConfiguration • Degradzung setzen 1 D8EgC 1.2 Astra Amon 1 Anatolia Arab2A/3A Arabvat2B Astra Astra 1D Astra 2 Astra 3A

Bedienen von Auswahl- feldern mit dem folgenden

Symbol :

1. Mit ; Einstellung ändern

2. -> OK Liste aufklappen, -> PR ▲; PR ▼

Auswählen

-> OR

Einstellung übernehmen

4. BEDIENUNG DES RECEIVERS

4.12 Programmverwaltung

(Programmliste einsehen, sortieren, löschen, sperren, umbenennen)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert. Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

Hauptmanu Programmwertwicklung TV Programme Radio Programme

Drücken Sie die Taste, MENU und mit PR ▲ und OK wechseln Sie zum Menü „TV Programme“. Es erscheint das Fenster der Programmverwaltung.

Sie befinden sich sofort in dem Bearbeitungsmodus zur Definition von Favoritenprogrammen (s.u.), die mit dem Symbol 😊 gekennzeichnet sind. Das sind die Programme, die in einer Favoritenprogrammliste erscheinen.

Markieren Sie mit den ☑/ Tasten einfach das Programm und nutzen Sie ☑ um das Programm jeweils zu kennzeichnen.

Anzeide des Änderunasmodus Programmliste aller gespeicherten Programme Symbole: Das aktuell angewählte Programm läuft in einem kleinen Fenster als Live-Bild Empfangsparameter des aktuell markierten Programms

Favoriteprogramm

Gesperrtes Programm

Verschlüsseltes Progr.

Für Änderungen des jeweils ausgewählten Programms können Sie die farbigen Tasten der Fernbedienung wie folgt nutzen:

ROT ⇒ Löschen von Programmen GRUN ⇒ Favoritenliste wechseln GELB ⇒ Verschieben auf anderen Platz in der Programmliste BLAU ⇒ Sperren zur Kindersicherung, mit Kennzeichnen

4. BEDIENUNG DES RECEIVERS

Weitere Bearbeitungsmöglichkeiten über das Untermenü:

Betätigen Sie nun die Taste 📄, erscheint ein Untermenü, in dem Sie folgende Einstellungen auswählen können.

Favoritengruppe umbenennen Umbenennen • Sortieren 5 ProSobert 6 RTL 7 Super RTL 8 VOM Antenna : 1 Satellit : Astra Transponder : 21 Frequenz : 11036 Lässchen • Favorit • Verschienen • Sperran Menu

Darin können Sie Programme...

Favoritengruppen Umbenennen Sortieren

⇒ Favoritenlisten einen neuen Namen geben.
⇒ Programm einen neuen Namen geben.
⇒ Programme nach verschiedenen Kriterien sortieren

Einträge vornehmen/Programme bearbeiten

1. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Farbstasten ROT, GRUN oder der -Taste aus. MENU

Sie gelangen dann in den gewählten Änderungsmodus, dessen Name, z.B. "Verschieben", in der Titelzeile angezeigt wird.

1. Sie können jetzt je nach gewähltem Änderungsmodus Programme mit PR ▲▼, oder auswählen und mit kennzeichnen oder ändern.

Je nach Vorgang erhalten die ausgewählten Programme eine Kennzeichnung, wie 🎨, 📁, ....

1. Erst beim Verlassen des Änderungsmodus mit EXIT werden die Änderungen gespeichert, was nach einer Abfrage mit "JA" oder NEIN bestätigt werden muß.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit OK auf. Anschließend mit EXIT Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste EXIT verlassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert.

4. BEDIENUNG DES RECEIVERS

Die Änderungsmodi:

⊕ Favorit Programme in eine von 3 Favoritenprogrammlisten aufnehmen

In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten. Vorprogrammiert sind 3 verschiedene: 1. ASTRA-deutsch, 2. Nachrichten, 3. Musik

1. Mit der GRÜN-Taste wählen Sie die gewünschte Favoritenliste aus.

Manu TV Programmverwaltung Nachrichten 41 Eurosport 42 n-16 43 F24 44 Phoenix 45 FREE-X TV 46 Bloomber 47 DW-TV 48 EuroNews Antonne : 1 Satellit : Autra Transponder : 50 Frequenz : 12668 'OK! Um ein Liebungsprogramm ausgewöhen Leachen • FavorIT • Verschaben • Sperten Manu

Favoritenlistenname z.B. "Nachrichten"

1. Markieren Sie mit der 📄/ Taste einfach das Programm
2. Drücken Sie OK. Das Programm wird in der Liste mit einem 😊 gekennzeichnet. Auf gleiche Art können Sie ein Programm aus der Liste entfernen.

Die Einblendung der Favoritenprogrammliste während des TV-Betriebs mit enthält nur die mit 😊 gekennzeichneten Lieblingsprogramme.

Favoritenliste umbenennen

1. Drücken Sie die Taste 📞 auf der Fernbedienung, um ein Untermenü aufzurufen.
2. Wählen Sie „Favoritenliste umbenennen“
3. Im Tastaturdialog können Sie dann die gewünschten Zeichen auswählen und speichern.

(siehe Vorgehen beim Umbenennen von Programmen, 2 Seiten weiter)

Favoritengruppe umbenennen Umbenennen • Sortieren 5 PrePassen 3 6 RTL2 4 7 Super RTL 5 8 Viof 6 Ante Satz Trans Freq Nachrichten 41 Eurosport 42 0.04 43 F2k 44 Phoenix 45 rRLE-X-TV 46 Bloomber 47 OW-TV 48 EuroNews Tastatur Dialog Nachrichten_ 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n a p q r s t u v w x y z . + - S @ ! 4 OK Abbruch i Löchen • Favorit • Verschleben • Sperten

4. BEDIENUNG DES RECEIVERS

Verschieben Programm auf anderen Platz in der Programmliste verschieben

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten (GELB-Taste).

TV Programikererwartung

VERSCHIEBEN

1 Clear Erste 2 ZDF 3 RTL Tales... 4 SAT v 5 Eschlecht 6 RTL0 7 Bagner RTL 8 VCM Antenna : 1 Satello : Autra Transpensions : 47 Frempass : 1(479) VOL : set eine geschaffte Programen zu verschipieren 1 Leasing 2 Favors 3 Verschenden 4 Reverschend

1. Sie fahren das Programm mit den □ Tasten an, das Sie verschieben wollen.

2. Wählen nun das Programm durch betätigen der Taste aus. Anstelle der Programmplatznummer erscheint nun das Zeichen '◀' .

3. Mit den Tasten oder können Sie nun das Programm auf jeden beliebigen Programmplatz verschieben.

4. Mit der Taste ☐ fügen Sie das angewählte Programm am neuen Platz in die Liste ein.

5. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Achtung! Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

Sperren

Sperren eines Programms zur Kindersicherung (BLAU - Taste)

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen).

TV Programmeswaltung SPERREN 1 Das Erste 2 ZIP 3 RTL Tubes... 4 SAT 9 5 Pachstaten 6 RTL0 7 Bagner RTL 8 VDI Autosse : 1 Satat## : Astra Transpomden : 47 Frengspienz : 12470 VRI: um das Programmen für Kinder zu anderen Lleichen • Fehort • Versicherungen • Seichen Plans

Wählen Sie einfach mit den Tasten oder das Programm aus und drücken Sie die Taste OK, um es zu "sperren". Das Programm wird mit gekennzeichnet.

Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über ein Passwort im Menü "Installation". (siehe auch Abschnitt 6.1 Kindersicherung aktivieren).

So kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksseitig auf „Aus“ gestellt.

4. BEDIENUNG DES RECEIVERS

Umbenennen

Programmnamen ändern

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

1. Drücken Sie die Taste 📞 auf der Fernbedienung, um ein Untermenü aufzurufen.
2. Wählen Sie „Umbenennen“

Favoritengruppe umbensenen Umbenzenes • Sortieren N UMBENENENEN Tastatur Dialog ARD... 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 OK Aberuch OK Lobofen Favort Vorantien Sparrer

1. Wählen Sie mit PR ▲ den Programmplatz aus und bestätigen mit OK.

2. Im Tastaturdialog können Sie dann die gewünschten Zeichen auswählen und speichern.

Mit den Cursor-Tasten oder wählen Sie einen

Buchstaben an, und bestätigen ihn mit ☐. So verfahren Sie mit allen Buchstaben, bis der neue Name (max. 13 Zeichen) komplett ist. Mit dem Zeichen ‘◀’ löschen Sie immer den letzten Buchstaben.

1. Nach Markierung und Bestätigung der Schaltfläche "OK" mit der Taste OR wird der neue Name gespeichert, mit „Abbrechen“ oder EXIT wird der alte Name beibehalten.

⊗ Löschen

Löschen eines Programms (ROT - Taste)

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig. Wählen Sie den Befehl "Löschen", so wird das gewählte Programm mit einem

Kanal Lüberg S01 Interactive Info Box Sind Sie wirklich sicher die markierten Programme zu loschen ? OK Abdurch "Programme für 2000" "UK" um ein gewährte Programmt zu loschen Lürgen Pavlovir Verändern Roerren

'☒' gekennzeichnet. Es können auch mehrere Programme nacheinander gekennzeichnet werden. Endgültig gelöscht werden sie erst, wenn das Menü mit EXIT verlassen wird. Es erscheint dann zuerst die Warnung „Achtung! Wollen Sie die Programme wirklich löschen?“. Bei der Eingabe „Abbruch“ werden die gekennzeichneten Programme nicht gelöscht, geben Sie aber „OK“ ein, so werden Sie gelöscht.

Achtung!

Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, vorsicht beim Löschen!

4. BEDIENUNG DES RECEIVERS

Verschiedene Arten von Programmlöschfunktionen

Aufzurufen über mehrmals Taste ROT gewünschte Löschunterfunktion auswählen, entsprechende Programme mit markieren, mit Löschvorgang auslösen. Es werden allerdings nur die Programme gelöscht. Die Transponderdaten bleiben erhalten.

Hansu TV Programmere walkung Kanal Lindstein Dew Erste 20F 3 RTL Tales... SAT v 5 Prollieben 6 RTLs 7 Supra RTL 8 VOR Antenna : 1 Satvild : Astra Transprender : 21 Frequenz : 11895 VOR : um ein genüftliche Programm zu lauschen Lieschen - Favorif - Verzufreben - Saarret Hansu TV Programmere walkung Dew Erste 20F 3 RTL Tales... SAT v 5 Prollieben 6 RTLs 7 Supra RTL 8 VOR Antenna : 1 Satvild : Astra Transprender : 21 Frequenz : 12195 VOR : um ein genüftliche Programm zu lauschen Lieschen - Favorif - Verzufreben - Saarret Hansu TV Programmere walkung Dew Erste 20F 3 RTL Tales... SAT v 5 Prollieben 6 RTLs 7 Supra RTL 8 VOR Antenna : 1 Satvild : Astra Transprender :21 Frequenz : 11895 VOR : um ein genüftliche Programm zu lauschen Lieschen - Favorif - Verzufreben - Saarret Hansu TV Programmere walkung

'Kanal Löschen' (s.o.) Das Programm, das mit dem Cursor und markiert wird, wird nach verlassen des Bearbeitungsmenüs gelöscht

'Lösche TP' Alle Programme, die auf dem Transponder des mar- kierten Programms gesendet werden, werden gelöscht. Die Radioliste ist hiervon nicht betroffen. Sie muß separat bearbeitet werden.

'Satellit löschen' Es werden alle Programme gelöscht, die auf demsel- ben Satelliten gesendet werden. Die Radioliste muß separat bearbeitet werden.

'Alles löschen' Die komplette TV- und Radioliste werden gelöscht.

Alle Programme eines Satelliten werden auf einmal mit der Löschkennzeichnung ≡ markiert und mit gelöscht.

4. BEDIENUNG DES RECEIVERS

Sortieren Programmliste nach verschiedenen Kriterien sortieren

Mit dieser Funktion können Sie die Programmliste automatisch sortieren lassen. Sie erhalten 5 Sortierreihenfolgen zur Auswahl:

1. Drücken Sie die Taste MENU auf der Fernbedienung, um ein Untermenü aufzurufen.
2. Wählen Sie „Sortieren“
3. Mit Taste ☑ öffnet sich die Liste der Sortiermöglichkeiten:

Favoritengruppe umbeneinen Umbeneinen - Sortiaren Favort Sparran Verechlüsselt Bahnamen Programmäne RTL0 Super RTL VOH Aufstare: 1 Baheld, Astra Transpensions: 21 Freuwert: 11635 Stär karten nach folgenden ucherien verhalten - Leichen - Favort - Verzufraaten - Sachen

' Favorit '

Favoritenprogramme 😊an den Anfang stellen

'Sperren

Gesperrte Programme den Anfang stellen

an

'Verschlüsselt

Verschlüsselte Programme \$ an den Anfang stellen

'Satnamen'

Nach Satellitennamen alphabetisch von A-Z sortieren.

Programmnamen

Nach Programmnamen alphabetisch von A-Z sortieren.

Mit Auslösen der Taste ☐ wird die Programmliste sofort umsortiert.

Warnung!

Durch diese Sortierfunktion wird Ihre Programmliste dauerhaft geändert. Sie können dies nur rückgängig machen, wenn Sie die Programme einzeln an die gewünschten Plätze verschieben.

Bearbeiten der Radioprogrammliste TVRADIO

Die Liste der Radioprogramme wird auf dieselbe Weise wie die TV-Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem Sie die Taste TURADIO drücken, während die TV-Programmverwaltung aufgerufen ist.

4. BEDIENUNG DES RECEIVERS

4.13 Neue Programme suchen

Der DVB-Receiver DX 800 ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden. Es gibt im DX 800 verschiedene Möglichkeiten der Programmlsuche

Die detaillierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 5 unter "Programmsuche".

4.14 Videorecorder-Betrieb

• Sie können einen Videorecorder (VCR) zum Aufzeichnen von Satellitenprogrammen und zum Abspielen von Aufzeichnungen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluß Ihres Videorecorders nutzen Sie die Scartverbindung "VCR" (Kapitel 3, "Installation").
  Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.
• Die Steuerung Ihrer Videorecorderaufzeichnung über VPS ist nicht möglich, da bisher keine digitale Abstrahlung des VPS-Signals erfolgt.
• Bei VCR-Wiedergabe schaltet der Receiver auch im Bereitschaftsmodus (Standby) das Signal von der VCR- zur TV-Scartbuchse durch. Befinden Sie sich mit dem Receiver im TV-Betrieb, so wird dieser unterbochen
• VCR-Aufnahmen können durch die OSD-Einblendungen des Receivers gestört werden. Achten Sie daher darauf, daß während einer Aufzeichnung keine Taste betätigt wird.
• Vergewissern Sie sich vor dem Start einer Aufzeichnung, daß nicht die Tonstummschaltung aktiviert ist oder die Lautstärke des Programms zu gering eingestellt wurde.
• Mit der im nachfolgenden Abschnitt beschriebenen Timer-Funktion lassen sich zur VCR-Aufzeichnung Programme zu vorbestimmten Zeiten ein- und ausschalten.

4. BEDIENUNG DES RECEIVERS

4.15 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Wenn Sie nicht zu Hause sind, und eine Sendung mit Ihrem Videorecorder aufnehmen wollen, so können sie den DX 800 automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nutzen. Zum einen als nur Ausschalt- oder nur Einschalt-Timer, zum anderen als Ein- und Ausschalt-Timer mit täglich bis zu 10 Timerplätzen.

Hauptmanu Timer Uhrzeit einzelnen Timer einzelnen

Hinweise! Achtung!

• Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Menüzeile „Uhrzeit stellen“
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer.
• Findet vor der Auslösung eines Timers ein Stromausfall statt, so geht die aktuelle Uhrzeit verloren, folglich kann der Timer nicht starten.

Uhrzeit einstellen

Hansu-Timer > Uhrzeit einstellen Lokalzeit + 1:00 Sommerzeit Aus Jahr 2000 Monat Jan Datum 1 Stunde 01:04 Berlin,Paris,Madrid,Rome,Stockholm,Amsterdam

⇒ + 1:00; +/- 12:00 Stunden
⇒ Ein; Aus
2000, .....2099
⇒ Jan, Feb,...Dez
1 31
00:00 23:59

4. BEDIENUNG DES RECEIVERS

Lokalzeit

Stellen Sie hier den Zeitunterschied Ihres Ortes gegenüber der Greenwich Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 30 Minuten Schritten.

Voreinstellung: "+ 1:00"

Unten am Bildschirm werden immer einige Städtenamen eingeblendet, für die die eingestellte Lokalzeit gilt.

Sommerzeit

Während der Sommerzeit muß hier auf "Ein" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muß wieder auf "Aus" gestellt werden. Voreinstellung: "Aus"

Jahr, Monat, Datum, Stunde

Sollten in diesen Zeilen falsche Angaben stehen, können Sie die Werte mit oder den numerischen Tasten auf der Fernbedienung korrigieren

Timer einfache Ein-/Ausschaltfunktion,

für bis zu 10 Timer täglich, wöchentlich, .....

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

1. Aktivieren Sie das Hauptmenü mit der Taste MENU, und fahren sie mit der Taste PR auf „Timer einstellen“ und drücken Sie OK. Sie gelangen ins Timermenü, um die Angaben für bis zu 10 Timer zu machen.

Hauptmenü Timer Uhrzeit einstellen Timer einstellen Menu>Timer> Timer einstellen Jan 01 2000 01:03 Ereignis 1 Programm 1 ZDF Timer Typ Einmalig Programm Einschalten Timer aktivieren Nein Monat 1 Datum 1 Zeit 01:03 Wahlen Sie die gewünschte Timer-Nummer aus

1 ... 10

Programm 1 .. 2000

Einmalig, Tägl.; Wöchentl., Monatl

Einschalten; Ausschalten.

Ja; Nein

1 ... 12

1 ... 31

00:00 ... 23:59

4. BEDIENUNG DES RECEIVERS

1. In der ersten Zeile wählen Sie mit OK, und zwischen den 10 möglichen Timerplätzen aus. Bestätigen mit OK.
2. In der zweiten Zeile wählen „Programm“ stellen Sie mit OK und PR ▲ den Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll. Gegebenenfalls kann auch mit der TV/Radio-Taste zwischen TV- und Radioprogrammen ausgewählt werden. Die Eingabe wird mit der Taste OK bestätigt.
3. In der nächsten Zeile "Timer Typ" wählen Sie den Wiederholrhythmus. Einmalig: Timer schaltet zu einem bestimmten Termin ein. Täglich: Timer schaltet täglich zur angegebenen Zeit ein und aus. Wöchentl.: Timer schaltet jede Woche am selben Wochentag ein u. aus. Monatlich: Timer schaltet jeden Monat am ausgewählten Datum ein/aus.
4. Nach dem Wechsel Sie mit 📄 in die nächste Zeile wählen Sie die Art des Timers: nur Einschalten (Start), nur Ausschalten (Stop).
5. Wechseln Sie mit der Taste PR▼ auf die nächste Zeile „Timer aktivieren“ und stellen mit OK und PR▲ PR▼ die Einstellung auf 'Ja', um den Timerplatz für die einzustellende Uhrzeit zu aktivieren. Mit OK bestätigen.
6. Je nachdem welche Einstellung unter 3. Gewählt wurde stellen Sie auf die gleiche Weise in den nächsten Zeilen den Monat, den Tag, ... ein.
7. Wenn Sie nun mit der Taste PR▼ auf „Zeit“ fahren, können Sie mit den Tasten OK und 0..\$ einstellen, um welche Uhrzeit sich der Receiver ein-/ausschalten soll. Mit OK die Eingabe bestätigen.
8. Mit zweimal EXIT verlassen Sie nun das Timermenü oder wechseln mit wieder zur ersten Zeile, um den nächsten Timerplatz einzustellen (siehe Schritt 2. bis 8)

- Damit die Timerfunktion aktiv werden kann, muß die 'Timer aktivieren' Zeile auf 'Ja' (siehe Schritt 2.) gesetzt sein.

- Sie können das Menü jederzeit mit der Taste EXIT verlassen. Die Eingaben werd dann gespeichert.

- Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert und die Daten zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so daß sich der Receiver beispielsweise wöchentlich ein- und ausschaltet, wenn die Timerplätze nicht manuell mit "Nein" deaktiviert werden.

- Automatisches Abschalten im TV-Betrieb: Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher im Timer die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5 Für Fortgeschrittene: Suchen von Programmen

Der DVB-Receiver DX 800 ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Es gibt im DX 800 verschiedene Möglichkeiten neue Programme zu suchen: Einen kompletten Satelliten absuchen (Abschnitt 5.2), einen/e Transponder/Frequenz absuchen (Abschnitt 5.3, ideal für Pay-TV Pakete) oder gezielt ein einziges Programm (Abschnitt 5.5).

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden aus den Programmlisten gelöscht.

5.1 Das Menüfenster "Programmsuche"

Die verschiedenen Möglichkeiten der Programmsuche werden zentral über das Menüfenster "Programmsuche" gesteuert. Hierüber wählen Sie den Satelliten aus, den/die Transponder/Frequenz, die weiteren Transponderdaten (Übertragungsdaten), ebenso die Suchoptionen sowie die Kontrolle des Empfangspegels.

1. Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

Hatsprogrammt Installation Aufunterbeteilgtetzt für Programmsuche Systemverstellung Kindersatzerung Werkansverstellung Menu>Installation> Programmsuche Antenne 1 Satellit Astra Position Aus Transponder TP1 Frequenz 10780 Symbolrate 22000 Polarität Var. 22KHz Suche diesen Sat Type: Standard LNC Typ: Univ. Dzstr. LNC 1:5750 Dzstr. LNC 2:10500 22kHz: Nein DISEpC: Sat 1 G/Ku: Nein Pegel 10 Qualität 43 Eb/NO: 0 Wahlen Sie Zuordnung der Satelliten Eingabe Mode PID Eingabe Eingabe des Satelltencamens Menu

Information zur aktuell gewählten Antenne, definiert über die Voreinstellungen unter Menü "Antennenkonfiguration" (Kap. 6.2) (unveränderbar)

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Antenne Nummer der Antenne, der der nachfolgende Satellit/Transponder zugeordnet ist. Die entsprechenden Parameter des vorprogrammierten Satellits erscheinern in dem Kasten auf der rechten Seite. Für Multifeed-Anlagen ASTRA-HOTBIRD sind die Anetnnen 1 und 2 mit den DiSEqC-Signalen (SAT A, SAT B) vorprogrammiert. Die Auswahl der vorprogrammierten Satellitenantennen erfolgt mit

Satellit

Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten. Jeder Antenne kann ein oder mehrere Satelliten zugeordnet werden. Zur Auswahl stehen: ASTRA, HOTBIRD, EUTEL 10, EUTEL 7, THOR, EUTEL 16, EUTEL1F4, Arab2A3A, Koperni2, TÜRKSAT, NILSAT, Sirius, Telecom2B, Amos, Hispasat, Telstar, New 01 bis 48. Die Auswahl der Namen erfolgt mit 📄/ . Unter den Namen „Newsat xx“ lassen sich weitere Satelliten anlegen, indem sie unter diesen Namen neue Transponder (zwei Zeilen weiter unten) anlegen. Ein Satellitenname läßt sich durch betätigen der Farbtaste 🅔GELB unter dem Menüpunkt Eingabe des Satellitennamens ändern. Gehen Sie dabei gleich vor, wie beim Ändern eines Programmnamens in Kapitel 4.14.

Position Feld zur Steuerung/Ausrichtung einer DiSEqC 1.2-motorgesteuerten Antenne. Nähere Beschreibung dazu siehe Kapitel 7.

Transponder Übertragungskanal. Die Transpondernummern sind pro Satellit in der Reihenfolmax. 1000) ge wie sie eingegeben wurden durchnummeriert. Neue Transponder werden hinten angehängt. Die Nummerierung hat daher nichts mit den Transpondernummern der Satellitenbetreiber zu tun. Wird eine Nummer angewählt, so werden in den darunterliegenden Zeilen die zugehörigen Empfangsparameter angezeigt. Die Auswahl erfolgt mit

Frequenz

Sendefrequenz des Satelliten auf einem Transponder. Direkte Zifferneingabe mit Tasten 0 ... 9. Einzelne Zifferpositionen löschen mit .Eingabe von "00000" bis "32767" MHz

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen löschen mit .Eingabe von "00000" bis "64999" Ksps

Polarität Empfangsebene des LNB. Mit oder "VER" (Vertical)

/ einstellen: "HOR" (Horizontal)

22 KHz

Dieses Signal kann einen externen Umschalter steuern. Diese Einstellung sollte für Anlagen mit Universal LNB immer auf „Aus“ stehen. (Diese Signaleinstellung hat nichts mit dem 22KHz Signal für die High Band Umschaltung bei Universal LNBs zu tun.)

Einstellen mit : "Ein" oder "Aus".

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

"Signalpegel" prüfen

Plano Installations - Programmeisiko Parameters 1 Sensitivity Astra Position Stop Transpander TP21 Frequency 11808 Symbiosis 27508 Potassium 1000 22KHz Surke diesen Sat Type: 2(68kΩ) 1.3 LNC Type: 1(40V) Gestra: LNC 1(6PSD) Gestra: LNC 2(10GHz) Position: First 22KHz: None 5(68kΩ) 1 (top 1) C/Hz: None Panel: N=41307 E=7445 B=10 Wahlen Sie Zurüstung der Sideliten Sensible Mode P/D Eingste Eingste des Gehaltretrospere Planu

Diese Anzeig dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar..

Pegel: TP gefunden, wenn Balken von schwarz auf gelb wechselt

"<49" schlechtes/kein Signal

TP gefunden, wenn Balken von schwarz auf gelb wechselt

"<49" schlechtes/kein Signal

">90" gutes Signal (TP gefunden)

Ursachen für schlechtes Signal:

Die Transponderdaten sind wahrscheinlich falsch, oder falscher Satellit (s.o.). Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre Receivereinstellungen!

Programmsuchfunktionen

Neben Satelliten- und Transpondersuche erlaubt es die gezielte Suche nach Programmpaketen (wie z.B. Premiere). Mit / die gewünschte

Suchfunktion auswählen.

Transpander Substream selection Explaner-Flads = PID Explaner = Explaner des Satablittverschinen Transpander Transpander Type: 01882C, 1.2 UAC Type: Unit Giantu: UAC 1.18750 Giantu: UAC $119635 Polarist: (Fram) 320Hz - 1kHz 640Hz - 1kHz (20Hz) - Name 640Hz - 1kHz (20Hz) - Name 640Hz - 1kHz (20Hz) - Name 640Hz - 1kHz (20Hz) - Name 640Hz - 1kHz (20Hz) - Name 640Hz - 1kHz (20Hz) - Name 640Hz - 1kHz (20Hz)

'Transponder'

Der eingestellte TP wird abgesucht. (s. Abschnitt 5.3)

'Suche diesen Sat'

Alle Programme des eingestellten Satellit wird abgesucht. (s. Abschnitt 5.2)

'Netzwerk durchsuchen'

Sucht über das Satelliteninformationssystem nach dem Programmpaket des eingestellten TPs. Dabei kann auch ein automatischer Verweis auf ander TPs vorhanden sein.

'Suche alle Sat'

Spezialfunktion für DiSEqC 1.2-Drehanlagen (siehe Kapitel 7.). Sucht alle gesetzten Satellitenpositionen ab. Der Receiver steuert die Antenne selbständig.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.2 Alle Programme eines Satelliten suchen

Die automatische Programmsuche sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option (siehe Abschnitt 5.7) eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten 📄, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

Antenna Satell Position Transponder Frequency Symbolate Polarität 32KHz Suche diesen Sat Sachmodus wählen Eingabe Mode • P50 Eingabe • Eingabe des Sathelfenriamens Programmeutsche Type: DiB@C 1.2 LNC Type: Univ. Oeefr: LNC 19750 Oeefr: LNC 211600 Position: First 22Hz: Hemi DiB@C / Sat: G/KU: Fosir Fogel: QuantifET: ES/NO: 5.10 60 58 Menu

1. Wählen Sie mit den Tasten 📄/ 📋 im Feld "Antenne" den Satelliten aus, auf den Ihre Antenne ausgerichtet ist, z.B. (1) ASTRA

2. Bewegen Sie die Markierung nun mit PR▼ auf das Funktionsfeld "Suche diesen Sat" ganz unten und starten Sie den Suchprozess mit OK.

Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.

Radio Instations Programmeutsche Satellten-Sachlauf Antenna Satelli Position Transgruch Frequency Symbolize Polarfall 20KHz Suche Sachpass 1. Active TP 21/73 11600MHz 27500K aps Suchlauf ———— 26% Pagel ———— 50 Buches Qualität ———— 90 Abbruch ■ PUD Energie ■ Energie des Satelltenwerteine

Auflistung der gefunden TV- und Radioprogramme

Daten des aktuell durch- suchten Transponders

Fortschrittsanzeige des Suchlaufs

Signalpegel des aktuell durchsuchten Transponders

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Der Suchlauf ist abgeschlossen, sobald die Fortschrittsanzeige 100% anzeigt und das Funktionsfeld "Abbruch" auf "Fertig" wechselt.

Die Anzahl gefundener Programme ersehen Sie aus obigem Fenster.

Wurden keine Programme gefunden gab es entweder keine neuen Programme oder Sie sollten Ihre Antennenanlage überprüfen.

Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre Receivereinstellungen: Transponderdaten (Kap. 5.3), Satellitendaten im Menü "Antennenkonfiguration" (Kap. 6.2)!

1. Gespeichert werden die neuen Programme erst beim Verlassen des Menüs mit zweimal EXIT. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberücksichtigt.

2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe 4.14 "Programme sortieren,...").

Hinweis! Findet der DX 800 mehr Programme als er noch Speicherplatz besitzt, so be- endet er die Suche automatisch bei der entsprechenden Transponder Nr.

Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT oder auf der Fernbedienung abzubrechen. Der Tastendruck wird mit einer Meldung bestätigt.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.3 Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Versehen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

1. Aktivieren Sie mit den Tasten 📞, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

Hansp Instellations Programmsszüche Zufelzer 1 Sahalt Asira Position Stop Transponder TP21 Frequency 11000 Sembrohr 27500 Potarist Hpr. 20KHz Transponder Type: 1000kg C 1.3 GNC Type: Unw Giant: LNC 100%0 Giant: LNC 81000% Position: First 22KHz: None 600kg: Last 1 C/Cv: None Pens: Munital: Ex/End: 100 Sachnahme Definition Erläste Prote = PID Engage ► Engage des Sahaliterrampere Mens

1. Wählen Sie mit den Tasten 📄/ 📄 im Feld "Antenne" den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.

2. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Dazu stellen Sie das Feld auf die höchste TP NR. (Frequenz: Neu) und geben in den nächsten Zeilen die Parameter ein.

1. Bewegen Sie nun die Markierung auf die Funktionsfläche „Suche diesen Sat“ ganz unten und stellen mit 📄/ 📋 auf „Transponder“ und bestätigen mit 📄 den Suchlauf. Das Transponder-Suchlauffenster öffnet sich:

Haus-Installations - Programmeuche Transponder-Suchlauf TV Käu a. SR Fernsehen b. WOR FERNS... c. BR-alpha d. SUOWEST BW e. Phoenix 1. Astra TP 21 11805916 27500CSPS Pegel Quellal So Sochen Abbruck i Sichkaflöse = PID Eingste ■ Eingste des Sachanfristehere Feste Feste

Auflistung der gefunden TV- und Radioprogramme

Aktuell durchsuchter Transponder

Signalpegel des aktuellen Transponders

Abbrechen des Suchlaufs

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Erscheint in der Balkenanzeige eine viel zu geringe Signalstärke und die Anzeige "Kein Transponder gefunden" sind die Transponderdaten wahrscheinlich falsch, oder es wurde ein falscher Satellit angewählt. Mit der EXIT -Taste wird die Prüfung unterbrochen, ggf. Transponderdaten oder Anlageninstallation überprüfen.

Wenn der Signalpegel in Ordnung ist startet der Suchlauf.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmamen aufgelistet. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

2. Der Suchlauf ist abgeschlossen, sobald das Funktionsfeld "Abbruch" auf "Fertig" wechselt.

3. Gespeichert werden die neuen Programme erst beim Verlassen des Menüs mit EXIT während die Meldung "Bitte warten, Daten werden gespeichert" erscheint. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberührt.

4. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe 4.14 "Programme sortieren,...").

5.4 Neuen Satellit anlegen

1. Aktivieren Sie mit den Tasten MENU, dreimal und OK auf dem Menüpunkt "Installation" das Menü "Programmsuche".

Menu > Installation > Programmäufe Antenna Satelit Position Transponder Frequenz Symbiorate Potarität 22KHz Transpa Deteilit veränder Eingene + Pio Eingene - Eingene des Satellitenamens Type : 018EqC 1.2 LNC Typ : Univ Deafr: LNC 1:0750 Deafr: LNC 2:10600 Position : Fred 33kHz : Hein 018EqC : Bef 1 G/Xu : Hein Paal : 0 QualITST : 0 Ek/ND : 0 GELB Ändern des Satellitenamens

1. Wählen Sie mit den Tasten 📄/ 📋 im Feld "Satellit" einer der Satellitennamen „Newsat 01 bis 14“ aus.

2. Ein Satellitenname läßt sich durch betätigen der Taste GELB unter dem Menüpunkt Eingabe des Satellitennamens ändern. Gehen Sie dabei gleich vor, wie beim Ändern eines Programmnamens in Kapitel 4.14.

3. Legen Sie unter diesem neuen Namen in den Zeilen weiter unten neue Transponder mit ihren Frequenzen an (siehe 5.6) und starten Sie dann den Suchlauf auf diesem Satelliten.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.5 Ein einzelnes Programm auf einem Transponder suchen

Üblicherweise werden die PID-Nummern, welche die konkreten Daten eines Programms bestimmen über den Suchlauf automatisch korrekt eingestellt. Die Änderung der PID-Nummer (Erklärung siehe Anhang "SAT-Lexikon") ist zum Beispiel dann von Interesse, wenn der Programmanbieter das Programm in mehreren Sprachen überträgt. Weil die Identifikation der Audio-Signale und Video-Signale in dem empfangenen digitalen Datenstrom über vorgegebene PID-Nummern erfolgt, läßt sich durch Austauschen der Audio-PID eine entsprechend andere Sprache direkt einem Programm zuordnen.

Voraussetzung für die Eingabe der PIDs ist die Kenntnis der PID-Nummer. Aus der einschlägigen SAT-Literatur oder aus dem Internet (www.SATCODX.com) erhält man in der Regel die aktuelle Information darüber.

Gewöhnlicherweise werden die Werte jedoch automatisch gefunden und eingestellt.

Sie wollen ein einzelnes Programm auf einem Transponder suchen (PID Daten müssen bekannt sein)

1. Sie befinden sich im Fenster für Programmsuche.
2. Wählen Sie mit den Tasten 🐘/ 🐘 im Feld "Antenne" den Satelliten aus, auf dem gesucht werden soll.

3. Wählen Sie nun 📄/ 📄/ den Übertragungskanal (Transponder) aus, auf dem das gewünschte Programm ausgestrahlt wird. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

4. Öffnen Sie im Programmsuche Fenster mit der Taste GRÜN den Menüpunkt "PID Eingabe".

Sie erhalten daraufhin 3 Felder zur Eingabe.

Fenux Installations - Programmssache Antenna Safelik Position Transponder Frequency Symbolize Polarität 22KHz PID Eingabe Video PID 0102 Audio PID 0104 PCR PID 0102 OK Abbruch GRÜN PID – Eingabe- aufrufen Wahlen Sie den genüberschten Transpenter Eingabe Flobe - PID-Eingabe - Eingabe des Satielliumansera Menu

1. Alle PID-Nummernfelder sind 4-stellige, dezimale Werte und werden nacheinander mit den Zifferntasten 0 ... eingegeben.
2. Nach Betätigung der Taste OK auf dem 'OK' Feld startet die Programm-suche mit der manuellen PID-Einstellung automatisch.
3. Nach Beendigung der Suche wird ein Programm unter dem Namen "EigenePR" auf einen neuen Programmplatz am Ende der Programmliste angelegt, das anschließend über das Menü "Programmverwaltung" umbenannt werden kann.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.6 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Transponder" können dann die einzelnen Programme des Transponders gesucht werden.

Transponderänderungs-Modus ein/aus

Mit dieser Funktion können Sie bestimmen, ob Transponderdaten gerändert, gelöscht und neu hinzugefügt werden dürfen oder ob die Änderungsmöglichkeiten gesperrt sind. Es kann dazu dienen versehentliche Änderungen durch dritte zu unterdrücken.

Schalten Sie mit der Taste ROT die Änderungsoption "Eingabe Mode". Ein und Aus.

Im Auslieferungszustand sind Änderungen an Transponderdaten nicht möglich, also „Eingabe Mode“ = AUS. Die Felder Frequenz, Symbolrate, Polarität, 22KHz sind gesperrt und können dann nicht angewählt werden.

Eingabe Mode gesperrt:

Herspin installationa - Programmische Jahres 1 Sakat 1 Position 50p Transporter TP21 Frequency 11935 Symbolate 27500 Potantal 1Hz. 22KHz Type: (86Kg) 1,2 LNC Type 1/Box Geftr: LNC 1/8750 Geftr: LNC 2/10800 Position: gesellschaft 22KHz - Hert (86Kg) 1/Box 1 C/F/A - Hert Ferr: QuasiYET EJ/NF: 8.90 ROT Eingabe Mode-öffnen Wahlen Sie die gewinnachtete Transporten: Eingabe Mode + PID Cripade ● Eingabe des Satisferranente Manu Herspin installationa - Programmische Jahres 1 Sakat 1 Position 50p Transporter TP21 Frequency 11935 Symbolate 27500 Potantal 1Hz. 22KHz Type: (86Kg) 1,2 LNC Type 1/Box, Geftr: LNC 1/8750 Geftr: LNC 2/10800 Position: gesellschaft 22KHz - Hert (86Kg) 1/Box 1 C/F/A - Hert Ferr: QuasiYET EJ/NF: 8.90 Eingabe Mode geöffnet, alle Felder sind änder- bar Wahlen Sie die gewinnachtete Synebripte: Eingabe Mode + PID Cripade ● Eingabe des Satisferranente Manu

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Ändern und Neuanlegen von Transpondern

1. Aktivieren Sie mit den Tasten 📂, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

Hearus Installations Programmearche Antenna 1 Befxill Astra Position Stop Transgender TP21 Frequency 11835 Symbolize 27500 Polarität Hor. 22KHz Suche diesen Sat Type: D:\BB\G:C 1.3 LMC Type: Univ Dassr. LNC 1:9750 Dassr. LNC 2:10600 Position : gespeichert 2Beta: Rein D:\BB\G:C : Set f C/Ku : Rein Papal 50 Nugel187 50 Es/NO 9.70 Wahlen Sie den genümsachten Transgender Eingabe Mode FID Eingabe Eingabe des Sätze/ternameta Menu

1. Wählen Sie mit den Tasten 📄/ 📄 im Feld "Antenne" den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.
2. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

Menu > Installation > Programmsuche Antenne 1 Satellit Astra Position Stop Transponder TP74 Frequenz Neu Symbolate Neu Polaritat 22KHz Type: DiSSeqC 1.2 LNC Typ: Univ. Oszfr. LNC 1:9750 Oszfr. LNC 2:10600 Position: gespeichert 22kHz : Nein DiSSeqC : Set 1 C/Ku : Nein Pagol 0 QualITST 0

1. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Dazu stellen Sie das Feld auf die höchste TP NR. (Frequenz: Neu) und geben in den nächsten Zeilen die Parameter ein. Direkt nach Eingabe einer Frequenz wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.
2. Ändern Sie nun die Werte in den anderen Zeilen indem Sie mit PR▲▼ und diese anwählen und wie oben angegeben (Abschnitt 5.1) verändern.
3. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste ☑️ zweimal, um das "Programmsuche"-Fenster zu verlassen. Es erfolgt die Meldung „Speicherung läuft ...“. Erst jetzt werden die geänderten Daten endgültig übernommen.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Achtung ! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muß auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.
2. Öffnen Sie dann mit der Taste MENU das Optionsmenü und bestätigen den Menüpunkt "Lösche TP" mit OK

Lösche TP Berechnen 0-Stellung für DiSEqC 1.2 • Such-Optionen Symbolate Neu Polardät 22KHz DiSEqC : Set 1 C/Ku : Hein Page1 Qualität D/HD Lothe Tp Eingabe Mode PID Eingabe Eingabe des Sateßtennemenis Menu

1. Bestätigen die darauffolgende Abfrage oder verwerfen sie mit EXIT.

Info Box Sind Sie sicher den Transponder zu löschen ? Ja Nein

1. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü mit zweimal EXIT verlassen wird.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.7 Such – Optionen

Die im Folgenden erläuterten Such-Optionen dienen der Erleichterung bei der Programmsuche. Sie beziehen sich allerdings nur auf die komplette Programmsuche auf einem Satelliten (siehe Abschnitt 5.2).

Öffnen Sie im Programmsuche Fenster mit der Taste MENAI das Optionsmenü und bestätigen den Menüpunkt "Such-Optionen" mit OK. Sie erhalten daraufhin 3 Alternativen zur Auswahl, die Sie mit der Taste OK aktivieren oder deaktivieren (Kennzeichnung mit ☑).

Manusinstations: Programmssuche Lösche TP Berechnen 0-Stellung für DiSEqC 1.2 - Such-Optionen Ausschließlich Free to Air-Programme Ausschließlich nicht abgesuchte TP Sortierung nach Verschlüsselung Symbolate 27500 Poliarat Hor. 22KHz DiseQeC / Sat 1 G/Neu Hein Fassel 80 Quipital 80 TS/NO 800 Suche diesen Sat Ein karten die Buchschaften vergeben Eingabe Flode PIS Eingabe Eingabe des Satentennamals Manu

Danach starten Sie wie gewohnt einer der Programmsuchläufe.

"Ausschließlich Free to Air-Programme" - Nur freie Programme

Kennzeichnen Sie diese Option, so werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Ansonsten werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

"Ausschließlich nicht abgesuchte TP"

Kennzeichnen Sie diese Option, so werden nur die Transponder abgesucht, auf denen bisher kein Programm gefunden/gespeichert wurde.

1. Wenn Sie die Programmsuche auf einem Satelliten gestoppt haben sind noch einige nicht abgesuchte Transponder vorhanden. Wählen Sie nun die Option "Ausschließlich nicht abgesuchte TP" an, so werden genau die und nur diese noch fehlenden Transponder abgesucht.

2. Durch die hoch entwickelte Funktionalität des Receivers werden während des TV-Betriebs vom Satelliten ausgestrahlte Informationen empfangen und ausgewertet. Dabei handelt es sich beispielsweise um die Information über neue Transponder. Die zugehörigen Daten werden der Transponderliste hinzugefügt.

Wählen Sie nun die Option "Ausschließlich nicht abgesuchte TP" an, so werden genau die und nur diese neuen Transponder abgesucht.

"Sortierung nach Verschlüsselung"

Kennzeichnen Sie diese Option, so werden die Programme beim Auffinden vorsortiert und die „verschlüsselt“ gekennzeichneten Programme an das Listenende gespeichert.

6. GRUNDEINSTELLUNGEN

6 Grundeinstellungen – Menü „Installation“

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix oder eines digitalen DiSEqC 1.2-Drehmotors vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

6.1 Systemeinstellung

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Hauptment Installation Autumnetworks-configuration Programmeisuche Systemeinatstellung Kinder sicherung Workseinatstellung

Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" den Menüpunkt "Systemeinstellung".

Systemeinstellung Sprache Deutsch Audio Sprache Deutsch Hintergrund Grün LNC Spannung Ein Bildformat 4:3 Video Ausgang RGB TV-Geräte-Typ PAL Startkanal Letzter Modulator Standard PAL G UHF Kanal K 40

⇒ Engl.,Deutsch,Ital.,Span.,Franz.,Türk.
⇒ Engl.,Deutsch,Ital.,Span.,Franz.,Türk.
⇒ Blau, Braun, Grün, Grau
⇒ Ein; Aus
4:3;16:9
RGB; FBAS
PAL; NTSC; PAL & NTSC
⇒ Letzter; 1 ... 2000
⇒ nicht in diesem Modell vorhanden
⇒ nicht in diesem Modell vorhanden

Mit ; Einstellung ändern.
Mit 📄 wird die Liste der möglichen Eingaben aufgeführt.
Mit PR ▲▼ können die einzelnen Angaben aus der Liste gewählt werden.
Mit OK werden die Einstellungen übernommen.
Mit PR ▲▼ wählen Sie die nächste Zeile an.
Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

6. GRUNDEINSTELLUNGEN

Sprache In dieser Zeile können Sie die Sprache der OSD-Einblendungen auswählen. Zur Auswahl stehen 14 Sprachen: Englisch, Deutsch, Italienisch, Spanish, Französisch und Türkisch, ..... Voreinstellung: "Deutsch"

Audio Sprache Stellen in dieser Zeile die bevorzugten Sprachen 1-4 für mehrsprachige Ausstrahlungen ein. Voreinstellung: "Deutsch, Englisch "

Hintergrund In dieser Zeile können Sie die Hintergrundfarbe der OSD-Einblendungen auswählen. Zur Auswahl stehen: Grau, Blau, Braun, Grün. Voreinstellung: "Blau"

LNC Spannung Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten. Steht die Einstellung auf "Ein" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Auf "AUS" stellen, wenn Sie z.B. an eine Antennenanlage als Einkabellösung angeschlossen sind. Voreinstellung: "Ein"

Bildschirmformat Wählen Sie je nach angeschlossenem TV-Gerät "4:3" oder "16:9". Voreinstellung: "4:3"

Video Ausgang Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "FBAS" oder "RGB". Die signalbedingte bessere Bildqualität der Einstellung "RGB" wird nur dann wirksam, wenn folgende Voraussetzungen erfüllt sind: Angeschlossenes TV-Gerät ist RGB-tauglich, Verbindung mit vollbelegtem Scartkabel (U-Version) und Videotext am DX 800 auf "Aus" gestellt. Letzteres ist notwendig, da es mit RGB-Signalen bei Videotext zu störenden Hintergrundbildern kommen kann. Voreinstellung: "FBAS"

TV-Geräte-Typ Sie haben hier die Möglichkeit die Fernsehnorm Ihres angeschlossenen Fernsehgerätes auszuwählen: PAL, NTSC, PAL & NTSC. Voreinstellung: "PAL"

Startkanal Wählen Sie hier den Programmplatz auf den der DX 800 schalten soll nachdem er von Standby eingeschaltet wird. Nach OK kann jeder beliebige Programmplatz "1" bis "2000" mit PR ▲▼ aus der Liste ausgewählt und mit OK bestätigt werden. "Letzter" bedeutet, es wird auf den zuletzt vor dem Ausschalten gewählten Programmplatz eingeschaltet. Voreinstellung: "Letzter"

6. GRUNDEINSTELLUNGEN

6.2 Antennenkonfiguration – für Mehrsatellitenempfang

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Antennen die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind max. 16 verschiedene Antennen möglich.

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC Sat 1" HOTBIRD "Universal LNB" "DiSEqC Sat 2"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

Für DiSEqC 1.2 Drehmotoren lesen Sie bitte das nächste Kapitel 7.

Hauptmann Installation Antennenkounfiguration Programmeuchte Systemeinstellung Kindere sicherung Werkreinstellung

Aktivieren Sie mit den Tasten 📄, dreimal und auf dem Menüpunkt "Installation" das Menü "Antennenkonfiguration".

Menu > Install... Antennenkonfiguration Antenna 1 Type DiSEqC 1.2 Satellit Astra LNC Type Univ. Oszfr. LNC 1 9750 Oszfr. LNC 2 10600 22kHz Nein DiSEqC Sat 1 C/Ku Band Control Nein Wahlen Sie Zuordnung der Satelliten - Antenneneinstellung berechnen - Begrenzung setzen

1 16
DiSEqC 1.2, Standard
ASTRA, HOTBIRD, EUTEL 10.....
Univ., Normal, LNBF
00000 ... 99999, 9750
00000 ... 99999, 10600
0kHz, 22kHz, nein
⇒ Sat 1, Sat 2, Sat 3, Sat 4, kein
Nein, 0/22KHz

Antenne Es können bis zu 16 verschiedene Antennenkonfigurationen mit Hilfe der Schaltfunktionen gewählt und eingestellt/verändert werden. Üblicherweise verwendet man allerdings nur eine Antenne, z. B. Antenne 1. Die vorprogrammierte Auswahl 1 bis 16 erfolgt mit

6. GRUNDEINSTELLUNGEN

Type Es kann zwischen 'Standard' und 'DiSEqC 1.2' gewählt werden. Jedoch funktioniert auch eine Standard-Antenne mit der Einstellung 'DiSEqC 1.2'. Voreinstellung: "DiSEqC 1.2".

Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden. Zur Auswahl steht eine große Liste von Satellitennamen. Die Auswahl der Namen erfolgt mit Voreinstellung: "Antenne1: ASTRA, Antenne 2:Hotbird"

LNC Type In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "Univ.". Dies hat zur Folge, daß die zwei LNB Local-Oszillator-Frequenzen in den nächsten Zeilen "LNC 1" und "LNC 2" unveränderbar voreingestellt sind. In Ausnahmefällen kann auf "NEIN" gestellt werden, um die LO-Frequenzen individuell einzugeben.

Oszfr. LNC 1 LO-Frequenz für unteres Frequenzband (10600-11700MHz). Voreinst.: 9750MHz

Oszfr. LNC 2 LO-Frequenz für oberes Frequenzband (11700-12750MHz). Voreinst.:10600MHz

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muß hier auf "0kHz" oder "22kHz" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Nein"

DiSEqC Wird ein DiSEqC-tauglicher Umschalter eingesetzt können damit bis zu 4 verschiedene Satelliten "Sat 1" bis "Sat 4" im oberen und unteren Band mit beiden Polarisationsebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB. Voreinstellung: "Sat1" (ASTRA) und "Sat 2" (HOTBIRD)

Hinweis! Wenn Sie die Befehle "Sat 3" und "Sat 4" benutzen wollen fragen Sie Ihren Fachhändler nach DiSEqC-Schaltern, die auf „committed switches“ reagieren, da diese nicht handelsüblich sind. Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.

C/KU Band Control

Steuersignal für C/KU-Band LNBs

ROT Antenneneinstellung berechnen

Zur Berechnung der Höhen- (Elevation) und Seitenausrichtung (Azimut) Ihrer Antenne für Ihren Standort wechseln Sie mit ROT in das Untermenü "Antenneneinstellung berechnen". Wählen Sie dort einfach den Satelliten und die Daten Ihres Standortes aus (nähere Erläuterungen siehe Abschnitt 3.5).

GRÜN Begrenzung setzen

Wenn Sie bei Type DiSEqC 1.2 gewählt haben und dann die grüne Taste auf der Fernbedienung drücken, können Sie in diesem Menü die Begrenzung für die Antennenbewegung einstellen (nähere Erläuterungen siehe Abschnitt 7).

Hinweis! Die Voreinstellung "DiSEqC" kann durchaus auch für den Betrieb einer Ein-Satellitenanlage ohne Umschalter (z.B. ASTRA) beibehalten werden.

6. GRUNDEINSTELLUNGEN

6.3 Kindersicherung

Es gibt zwei Stufen der Kindersicherung:

1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 4.14 "Sperren" von Programmen. Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben.
2. Alle Programmierungsfunktionen des DX 800 werden nach Sperrung der Installation, d.h. durch Einrichten des Kennwortes, verriegelt und nur durch Eingabe des Kennwortes zugänglich.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksmäßig auf „Aus“ eingestellt. Es kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt ^2 gekennzeichnet werden, es läßt sich aber trotzdem anschauen.

Kindersicherung aktivieren – Kennwort einrichten

Zur Aktivierung der Kindersicherung richten Sie ein Kennwort ein.

Hauptment Installation Antennenkonfiguration Programmsuche Systemeinstellung Kindersicherung Werkseinstellung

1. Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln Sie zur Menüzeile "Installation".

2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Kindersicherung" und bestätigen mit OK.

6. GRUNDEINSTELLUNGEN

Kennwort Kindersicherung Installation sperten Neues Kennwort Kennwort bestätigen Eingabe des gegenwärtigen Kennwortes

1. Geben Sie zuerst das aktuelle, 4-stellige Kennwort mit den Zifferntasten ein. Werksseitig wurde es auf '0000' eingestellt.
2. Die Kindersicherung ist werksseitig auf „Nein“ eingestellt. Stellen Sie mit 🚗 die Zeile Kindersicherung auf 'Ja'.
3. Die Installationssperre ist werksseitig auf „Nein“ eingestellt. Stellen Sie mit 🚗 die Zeile Installation sperren auf 'Ja'.
4. Bei Belassen des aktuellen Kennwortes verlassen Sie mit EXIT das Menü. Wenn Sie das Kennwort ändern wollen, so bewegen Sie die Markierung mit auf die nächste Zeile „Neues Kennwort“ und geben Sie mit den Tas- ten 0.. eine 4-stellige Zahl ein.
5. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.
6. Verlassen Sie nun das Menü mit EXIT. Die Kindersicherung, d.h. das Kennwort, ist aktiviert nachdem der Receiver einmal aus- und wieder eingeschaltet wurde. Die meisten Menüs können nun nur noch nach Eingabe des Kennwortes bedient werden sowie alle einzeln gesperrten Programme.

Um einzelne Programme zu sperren, wählen Sie das Menü „Programmverwaltung“ an.

• Geben Sie das aktuelle Kennwort ein und die Programmliste erscheint.
• Rufen Sie mit den Befehl „Sperren“ an.
  • Geben Sie das aktuelle Kennwort ein.
• Wählen Sie mit den PR ▲▼ Tasten das Programm an, das Sie sperren wollen.
  • Betätigen Sie die Taste OK
• Jeder Programmplatz, auf dem Sie nun die Taste ☐K betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm ▲.
• Mit der Taste ☑ exit verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.
• Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

6. GRUNDEINSTELLUNGEN

Kennwort ändern

Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein. Nun können Sie die gesamte Kindersicherung wieder ausschalten oder das Kennwort ändern. Aktivieren Sie den Befehl Kennwort und geben Sie das aktuelle Kennwort ein. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Kennwort bestätigen“ noch einmal wiederholen müssen (siehe oben Schritt 1. bis 8.).

Kennwort vergessen?

Master Kennwort: "3141"

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "3141" in das Menü.

Kindersicherung deaktivieren – Kennwort aufheben

1. Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein.
2. Nun können Sie die gesamte Kindersicherung wieder ausschalten indem Sie mit 📄 die zweite Menüzeile Kindersicherung auf 'Nein' stellen.
3. Verlassen und speichern der Einstellung mit EXIT.

6. GRUNDEINSTELLUNGEN

6.4 Lade Werkseinstellung – Resetfunktion

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden alle Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.

Hauptmann Installation Antennenkconfiguration Programmsuche Systemeinstellung Kindersicherung Werkseinstellung

Aktivieren Sie mit den Tasten 📞, dreimal und auf dem Menüpunkt "Installation" den Menüpunkt "Werkseinstellung".

Es erscheint folgende Meldung:

Wann Sie jetzt mit 'OK' bestätigen werden alle eingestellten Programme und Parameter geldescht und der Receiver in die Werkseinstellung zurückgesetzt ! Sind Sie wirklich sicher alles zu löschen ? OK Abbruch

Mit „Abbruch“ verlassen Sie das Menü wieder, und mit „OK“ wird der Vorgang durchgeführt.

In der Geräteanzeige werden währenddessen 4 Striche ----" angezeigt und auf dem Bildschirm die Meldung "Speicherung läuft ...".

Nach ca. 30 Sekunden ist der Vorgang beendet und das Gerät schaltet ein.

6. GRUNDEINSTELLUNGEN

Hier finden Sie einige Angaben zum Gerät DX 800 für den Service-Fall. Aktivieren Sie mit den Tasten 📄, viermal und den 📄 OK Menüpunkt "Receiver Information".

6. GRUNDEINSTELLUNGEN

6.6 Software-Upgrade über Satellit

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es hilfreich, die Empfangsgeräte von Zeit zu Zeit den veränderten Bedingungen anpassen zu können. Dies geschieht durch das Überspielen einer neuen Gerätesoftware entweder über Satellit oder über die RS 232 Schnittstelle und PC (siehe nächster Abschnitt). Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer vom Satelliten mit der Versionsnummer auf der Menüseite "Receiver Informationen" Ihres Receivers (vorangehender Abschnitt 6.5). Liegt eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

Hauptmann Installation Aufkennbestücksatzung Programmatische Systemveräußerung Download via Babelt Kinderreicherung Wirkstoffeilung Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode 40 Auto Mode

Renministera - Download via Sotella SW Upgrade Aktuelle Version SW : AO-FG08.1 Data : 06-03-2903 Neue Version SW : AO-FG08.2 Data : 06-03-2903 1. Autre TP 12003MHz 22006Kaps PID1251 Erhalten Warming : Bitte warten sie bis Retout erfolgt ist. 45 Upgrade Abbruch

Sie erhalten alle Neuerungen und Verbesserungen der Betriebssoftware per Satelliten-Download auf ASTRA 19,2°.

1. Wählen Sie den Menüpunkt „Download via Satellit“ im Hauptmenüpunkt „Installation“
2. Drücken Sie die Taste OK. Es erscheint ein Informationsmenü, in dem Sie den Eingabemodus auswählen können (automatisch oder manuell). Sind Ihnen die Satellitendaten bekannt, können Sie diese manuell eingeben ansonsten ist die automatische Suche der Upgrade- Dateien zu wählen ( empfohlene Einstellung ).
3. Im Menüpunkt „Download Typ“ können Sie auswählen, ob Sie die Software mit Programmliste, nur die Software oder nur die Programmliste runterladen wollen.
4. Haben Sie sich für einen dieser Punkte entschieden, dann drücken Sie die Taste OK. Der Receiver sucht jetzt nach Upgrade- Dateien. Dieser Vorgang kann einige Zeit dauern.
5. Nachdem der Receiver die Upgrade- Dateien gefunden hat, erscheint im rechten Fenster die neue Version der ausgewählten Dateien. Wählen Sie den Punkt Upgrade und drücken Sie die Taste OK. Der Receiver beginnt nun die neuen Daten zu laden. Beachten Sie die Warnung, die beim updaten erscheint.

Hinweise:

• Sie müssen Ihre Antenne auf den Satelliten ASTRA 19,2° Ost ausgerichtet haben, da ein Update auf ASTRA 19,2° ausgestrahlt wird.
• Laden Sie nur eine Software mit einer höheren Versionsnummer als die, die bereits auf Ihren Receiver installiert ist!
• Schalten Sie den Receiver während des Update Vorganges auf keinen Fall ab, da der Receiver sonst eventuell alle Einstellungen verliert. Er muss dann in einer Werkstatt oder per PC und Nullmodem-Kabel neu installiert werden.

6. GRUNDEINSTELLUNGEN

6.7 Software Upgrade über RS 232 Schnittstelle

Sie haben auch die Möglichkeit des Überspielens einer neuen Gerätesoftware über die RS 232 Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Service & Technik“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Receiver Informationen" Ihres Receivers (vorangehender Abschnitt 6.5). Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

Statt mit Hilfe eines PCs können Sie eine neue Software auch von einem Receiver auf einen anderen kopieren.

SYSTEMVORAUSSETZUNGEN

1. PC mit serieller Schnittstelle RS232
2. Mindestens Windows 95 als Betriebssystem
3. RS232 Schnittstellenkabel (serielles AT-AT Link-kabel/Nullmodemkabel) mit folgender PIN-Belegung:
   Receiver --> PC PC 9-pol. Buchse--> 9-pol. Buchse (oder 24-pol. Buchse)
   PIN 2 --> PIN 3 ---- PIN 3
   PIN 3 --> PIN 2 ---- PIN 2
   PIN 5 -->>PIN 5 ---- PIN 7

Anleitung für das Upgrade mit PC

1. Bitte führen Sie zuerst die heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert.
2. Kommunikationsprogramm
3. Version.bin (Datenfile der neuen Software)
4. Readme.txt (Kurzanleitung)
5. Lesen Sie dann die Readme.txt-Datei und befolgen die angegebenen Schritte.
6. Verbinden Sie den Receiver über das RS 232 Schnittstellenkabel mit Ihrem PC.

Hinweise! Ziehen Sie niemals den Netzstecker während des Übertragungsprozesses oder während der Receiver intern noch beschäftigt ist, da sonst der Speicherbaustein beschädigt werden kann.

Erscheint in der Geräteanzeige 'Err 3' oder 'Timeout' am PC liegt ein Übertragungsfehler vor. Die Datenübertragung bitte von vorne beginnen.

6. GRUNDEINSTELLUNGEN

Anleitung für das Upgrade/Datenüberspielen von einem Receiver zum anderen

1. Verbinden Sie die beiden DX 800 über das RS 232 Schnittstellenkabel.
1. Schalten Sie das Sendegerät ein (auf beliebigen Programmplatz).
2. Schalten Sie nun das Empfangsgerät (das aktuakisiert werden soll) am Netzschalter ein. Erscheint in der Anzeige "d.000" beginnt der Übertragungsprozess

1. Während der Datenübertragung zeigt der DX 800 in der Anzeige den aktuellen Zustand des Vorgangs an, z.B. bei "d.062" ist 62% der Übertragung erfolgt.

1. Warten Sie bitte so lange bis in der Geräteanzeige "good" angezeigt wird. Dies ist die Meldung, daß der Übertragungsprozess erfolgreich beendet wurde, auch wenn zwischendurch eine Fehlermeldung, wie "Err.8", erschienen ist.

6.8 Bedeutung verschiedener Geräteanzeigen

: Systemstart

: Daten Auslesen

: Warten! Anzeige

: laufende Datenübertragung

: Fehler im FLASH ROM

: Fehler bei der Datenübertragung

: Videorecorder-Betrieb über die VCR-Buchse

: TV Betrieb (kein Re- ceiverempfang am TV)

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7. Bedienung eines DiSEqC 1.2 gesteuerten Stellmotors

□ DiSEqC 1.2 konform
□ Greift sofort auf die Programme aller vorprogrammierten Satelliten zu (ohne Programmsuchlauf)
□ Individuelle Standortberechnung möglich
□ Bis zu 64 Satellitenpositionen ansteuerbar
□ Gleichzeitiger Betrieb mehrerer Antennen/Umschalter möglich
□ Automatische Signalpegelerkennung
□ Suchfunktion für alle Satelliten mit Autostop
☐ Referenzbefehl für Mittelstellung (Position 0°)
□ Korrekturfunktion bei verstellter Antenne (Calculate)

Die DiSEqC 1.2 Steuerung des DX 800 besitzt eine Automatik, die sofort den Motor stoppt, wenn der Receiver mit einem Satelliten synchronisiert. Dadurch wird das Einstellen der einzelnen Satelliten zum Kinderspiel (Autostop).

Die korrekte Ausrichtung der Antenne ist von äußerster Wichtigkeit, damit alle Satelliten empfangen werden können.

Bei der Programmumschaltung zwischen verschiedenen Satelliten müssen Sie ein kurze Zeit warten, bis der Motor die Antenne eingestellt hat.

Da die einmal eingestellten Satellitenpositionen nicht im Receiver, sondern im Motor abgespeichert werden, gehen diese Daten auch bei Stromausfall oder bei einem Wechsel des Receivers nicht verloren.

In den Werkseinstellung sind grundsätzlich alle möglichen Antennen auf die automatische Antennensteuerung für DiSEqC 1.2 Motoren voreingestellt. Damit haben Sie Zugriff auf alle vorprogrammierten Programme aller Satelliten, ohne einen Programmsuchlauf durchführen zu müssen.

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.1 Antennenkonfiguration für Drehanlagen und DiSEqC 1.2

1. Antenne : Sie können maximal 16 Satelliten auswählen
2. Typ : Wählen Sie Di-SEqC1.2
3. Satellit : Wählen Sie den ersten gewünschten Satelliten
4. LNC Type : Wählen Sie die Art des LNB. Für ein Universal LNB wählen Sie „Univ.“
5. Oszfr. Freq.: Geben Sie die Oszillatorfrequenz Ihres LNB ein (eine Eingabe

ist nur möglich, wenn Sie bei LNC Type "Normal" gewählt haben).

Antenna 1 Type DSEqC 1.2 Sub-RR Astra LNC Type Univ. Oszfr. LNC 1 9750 Oszfr. LNC 2 10600 22kHz Nein DSEqC Sat 1 CKu Band Control Nein Antenna type wählen Antenna insatzerstellung berechnen + Segrenzung setzen

1. 22KHz Tone und DiSEqC : Geben Sie hier in diesem Fall „Nein“ ein.
2. C/Ku Band Control : Für Anlagen mit C und KU-Band kann hier die Umschaltung eingestellt werden.

Ost West Begrenzung

Wenn Sie bei Type DiSEqC 1.2 gewählt haben und dann die grüne Taste GRÜN auf der Fernbedienung drücken, können Sie in diesem Menü die Begrenzung für die Antennenbewegung einstellen. Mit den Taste

auf der Fernbedienung bewegen Sie die Antenne zum östlichsten Punkt. Beobachten Sie dabei die Antenne, um jede Gefahr auszuschließen. Drücken Sie dann und wählen Sie auf die Frage „Wollen Sie wirklich das

Antenna 1 Type DHSEqC 1.2 Satell Astra LHC Type Univ. Begrenzung setzen Ost Begrenzung West Begrenzung gespeichert Fahre >> West Begrenzung lischen

Ost Limit des DiSEqC Motors speichern“ OK (gelb markiert). Stellen Sie dann auf gleiche Weise das westliche Limit ein.

Begrenzung löschen

Um das Limit zu löschen markieren Sie "Begrenzung löschen" (gelb markiert) und drücken Sie auf der Fernbedienung. Bestätigen Sie, dass Sie dies wirklich tun möchten.

Mit EXIT verlassen Sie das Menü.

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.2 Programmsuche mit Drehantennen und DiSEqC 1.2

1. Antenne : Wählen Sie die Antenne.

2. Satellit : Wählen Sie den gewünschten Satelliten mit 📄◀ 📄▶ . Mit 📄 OK erhalten Sie auch eine Liste der Satelliten. Daten zum ausgewählten Satelliten sehen Sie im rechten Menüfenster.
   Eingabemodus: Wenn Sie vorprogrammierte Daten, wie zum Beispiel Transponder, Frequenz, Symbolrate, Polarität und 22 KHz ändern möchten, drücken Sie bitte die Taste ROT für „Eingabe Mode“ (rote Taste) auf der Fernbedienung.

3. Position : Nach Einstellung der Daten markieren Sie bitte „Position“ und bewegen Sie die Antenne mit nach Ost oder West zum gewünschten Satelliten. Achten Sie zur genauen Einstellung auf die Pegelanzeige im rechten Menüfenster. Drücken Sie auf der Fernbedienung um die Position zu.

4. Die anderen Zeilen/Felder sind ganz normal wie bei der Programmsuche zu bedienen, siehe Kapitel 5.

Nexus Installations Programmeuche Antenna 1 49 Satella Astra 49 Position Fahre >> West Transponder TP36 49 Frequency 12100 5 Symbolate 27500 57 Polar851 55xx 49 22KHz Suche diesen Sat 49 Type: B/BBpC 1.2 LNC Type: Unite Gest/F: LNC 1.0/750 Gest/F: LNC 2.0/800 Function (Fen) 23kHz : Nen B/BBpC : Set ! C/Ks : Nen Fugel 56 GustTBT 55 Ea/HO 10-20 Zum Spanchern der aktuellen Post-Ton: Eingräte Mode: Heno + PIB Eingräte ● Eingräte des SateriTernamere

Berechnen: Wenn aus irgendeinem Grund alle Satellitenpositionen verschoben wurden (z. B. verdrehte Antenne), können Sie mit hier die Basis für alle Satelliten neu einstellen. Drücken Sie dazu im Menü Programmsuche die Taste 📄 und wählen Sie „Berechnen“.

0-Stellung für DiSEqC 1.2:

Für eine Antenne mit DiSEqC

1.2 Motor, können Sie hier die Mittelstellung vorgeben. Drü-

cken Sie dazu im Menü Programmsuche die Taste 📄 und wählen Sie „0-

Stellung für DiSEqC 1.2".

Lösche TP Berechnen 0-Stellung für DIBEqC 1.2 • Such-Optionen Symbolate 27509 Polar831 1000: 49 22KHz Suche diesen Sat 49 GIBEqC - Sat 1 C/Fe + Nach Target 96 Gusit187 99 Cs-140 10.20 Eingabe Mode • FID Eingabe • Eingabe des Satekterremsene

7.3 Satellitenpositionen korrigieren

Taste

1. Wenn Sie die Antennenstellung für einen Satelliten Feinjustieren möchten, wählen Sie ein Programm des Satelliten und drücken die Taste POSITION auf der Fernbedienung.

2. Das Menü zur Korrektur der DiSEqC 1.2 Antennenposition mit der Signalpegelanzeige wird eingeblendet.

3. Mit den Richtungstasten

kann die Antenne nun ost- oder westwärts bewegt werden.

1. Anschließend die neue Position speichern (Store) nicht vergessen.

Out <= DIREqC 1.2 -> W... False ex Out 15:01 - 10:01 Undressed - War ml8 wem? 6 RTLE 1 Astre 12198 H Showt ExTech (1) Aug 9 : 10 : 20

8. GARANTIEBESTIMMUNGEN

Für die DX 800 Serie übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät gekauft hat, als Vertragspartner zuständig.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
  • fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
  • Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

9. TECHNISCHE DATEN

Stromversorgung

Typ	: SMPS
Eingangsspannung	: 230 Volt Wechselspannung 50 Hz
Sicherung	: 250 V/T2A
Leistungsaufnahme	: Max. 25 Watt

Tuner

Eingangsfrequenz	: 950-2150 Mhz
Eingangssignal	:-25 - -65 dbm
Eingangsimpedanz	: 75 Ohm unbalanced
Verbindungstyp	: 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through)
LNB-Spannung	: 13/18 V, max. 400mA mit Kurzschlusssicherung
22 Khz Ton	: Frequenz 22 +/- 4 Khz, Amplitude 0,6 +/- 0,2 Vpp
DiSEqC	: 1.0 und 1.2 kompatibel
Kanalwahl	: PLL Frequenz Synthesizer

Demodulator

Typ	: QPSK Demodulation (DVB-S)
Symbol Rate	: 2 - 45 MS/s
Inner FEC	: Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung	: MPEG-2 ISO/IEC 138 18-2
Profil und Level	: MPEG-2 MP@ML
Datenrate	: Max. 60 Mbit/s
Videoformate	: 720 x 576 (PAL); 720 x 480 (NTSC)
Ausgangssystem	: PAL / NTSC /AUTO

Audio Decoder

System Decodierung	: MPEG Layer I & II, MUSICAM
Audio Modus	: Mono, Dual, Stereo
Sample Rate	: 32, 44.1, 48 KHz

Serielle Schnittstelle

Signal	: RS-232, max. 115200 bps
Verbindungstyp	: 9 Pin D-Sub (männlich)

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Änderungen am Produkt vor.

10. STANDORT-LISTE

Ort	Längengrad	Breitengrad / Latitude
Deutschland
Aachen	6,1	50,8
Aalen	10,6	48,8
Amberg	11,9	49,4
Aschaffenburg	9,2	50,0
Augsbrug	10,9	48,4
Bad Hersfeld	9,7	50,9
Bad Homburg	8,6	50,2
Bad Neuenahr	7,1	50,6
Bad Reichenhall	12,9	47,7
Baden-Baden	8,2	48,8
Bamberg	10,9	49,9
Bayreuth	11,6	50,0
Berlin	13,4	52,5
Bielefeld	8,5	52,0
Bingen	7,9	50,0
Bonn	7,1	50,8
Braunschweig	10,5	52,3
Bremen	8,8	53,1
Bremerhaven	8,6	53,5
Celle	10,1	52,6
Chemnitz	12,9	50,8
Coburg	11,0	50,3
Cottbus	14,3	51,9
Darmstadt	8,7	49,9
Deggendorf	13,0	48,8
Donaueschingen	8,5	47,9
Donauwörth	10,8	48,7
Dortmund	7,5	51,5
Dresden	13,7	51,0
Duisburg	6,8	51,4
Düsseldorf	6,8	51,2
Ekmshom	9,7	53,8
Emden	7,2	53,4
Erfurt	11,0	51,0
Essen	7,0	51,5
Feuchtwangen	10,3	49,2
Flensbrug	9,4	54,8
Frankfurt	8,7	50,1
Frankfurt/Oder	14,6	52,3
Freiburg	7,8	48,0
Freising	11,7	48,4
Fulda	9,7	50,6
Garm.-Partenk.	11,1	47,5
Gera	12,1	50,9
Goslar	10,4	51,9
Göttingen	9,9	51,0
Hagen	7,5	51,4

Ort	Längengrad	Breitengrad / Latitude
Halle/Saale	12,0	51,5
Hamburg	10,0	53,6
Hameln	9,4	52,1
Hamm	7,8	51,7
Hannover	9,7	52,4
Heide	9,1	54,2
Heidelberg	8,7	49,4
Heilbronn	9,2	49,8
Hildesheim	9,9	52,2
Hof	11,9	50,3
Ingolstadt	11,4	48,8
Iserlohn	7,7	51,4
Kaiserslautem	7,8	49,4
Karlsruhe	8,4	49,0
Kassel	9,5	51,3
Kempten	10,3	47,7
Kiefersfelden	12,2	47,6
Kiel	10,0	54,3
Koblenz	7,6	50,4
Köln	7,0	50,9
Konstanz	9,2	47,7
Krefeld	6,6	51,3
Kulmbach	10,4	50,1
Landau	8,1	49,2
Landsberg	10,9	48,1
Landshut	12,2	48,5
Leipzig	12,4	51,3
Lindau	9,7	47,6
Lingen	7,3	52,5
Lübeck	10,7	53,9
Lüneburg	10,4	53,3
Magdeburg	12,6	52,1
Mainz	8,3	50,0
Mannheim	8,5	49,5
Marburg	8,8	50,8
Memmingen	10,2	48,0
Meschede	8,3	51,4
Minden	8,9	52,3
Mönchen-Gladbach	6,4	51,2
Mühldorf/Obb.	12,5	48,2
München	11,6	48,1
Münster	7,6	52,0
Neubrandenburg	13,3	53,6
Nienburg	9,2	52,6
Nürnberg	11,1	49,5
Offenburg	8,0	48,5
Oldenburg	8,2	53,2

Ort	Längengrad	Breitengrad / Latitude
Osnabrück	8,1	52,3
Paderborn	8,8	51,7
Passau	13,5	48,6
Pforzheim	8,7	48,9
Potsdam	13,1	52,4
Ravensburg	9,6	47,8
Recklinghausen	7,2	51,6
Regensburg	12,1	49,0
Reutlingen	9,2	48,5
Rosenheim	12,1	47,8
Rostock	12,1	54,1
Saarbrückem	7,0	49,2
Salzgitter	10,3	52,2
Schweinfurt	10,2	50,1
Schwerin	11,4	53,6
Siegen	8,0	50,9
Singen	8,8	47,8
Speyer	8,4	49,3
Starnberg	11,3	48,0
Stralsund	13,1	54,3
Stuttgart	9,2	48,8
Traunstein	12,6	47,9
Trier	6,6	49,8
Tübingen	9,1	48,5
Uelzen	14,1	53,7
Ulm/Donau	10,0	48,4
Walsrode	9,6	52,9
Weimar	11,3	51,0
Wesel	6,6	51,7
Wetzlar	8,5	50,6
Wiesbaden	8,2	50,1
Wilhelmshaven	8,1	53,5
Wolfsburg	10,8	52,4
Worms	8,4	49,6
Wuppertal	7,2	51,3
Würzburg	9,9	49,8
Zweibrücken	7,4	49,2

Dänemark

Alborg	10,0	57,0
Arhus	10,2	56,2
Esbjerg	8,5	55,5
Kobenhavn	12,6	55,7

Ort		Längengrad	Breitengrad / Latitude

Belgien

Ort	Längengrad	Breitengrad / Latitude
Luxemburg
Luxemburg	6,1	49,6
Ettelbruck	6,1	49,8

Ort	Längengrad	Breitengrad / Latitude
Schweiz
Bern	7,5	47,0
Genf	6,2	46,2
Locamo	8,9	46,0
Zürich	8,6	47,4

Niederlande

Alkmar	4,7	52,7
Almelo	6,7	52,3
Amsterdam	4,8	52,4
Apeldoom	6,0	52,2
Arnhem	5,9	52,0
Breda	4,7	51,6
Den Haag	4,1	52,2
Eindhoven	5,5	51,4
Emmen	6,9	52,8
Enschede	6,9	52,2
Groningen	6,6	53,2
Harlem	4,7	52,3
Hoogeveen	6,5	52,7
Leeuwarden	5,8	53,2
Maastrich	5,7	50,8
Nijmegen	5,9	51,8
Roermond	6,0	51,2
Rotterdam	4,3	51,8
Utrecht	5,3	52,3
Venlo	6,2	51,3
Warden	5,8	53,1

Portugal

Almodovar	-8,1	37,5
Beja	-7,9	38,0
Colnbra	-8,4	40,2
Faro	-8,0	37,0
Figura da Foz	-8,8	40,2
Lagos	-8,7	37,1
Lisboa	-9,1	38,8
Mertola	-7,7	37,6
Odemira	-8,7	37,6
Portimao	-8,6	37,1
Porto	-8,6	41,1
Setubal	-8,9	38,6
Torres Vedras	-4,2	39,1

Spanien

11. ANLAGENBEISPIELE

zehnder

Anlagenbeispiel für Mehrteilnehmeranlage zum Digitalempfang

11. ANLAGENBEISPIELE

zehnder

Anlagenbeispiel für Multifeed- Ein- und Zweiteilnehmeranlagen zum Analog- und Digitalempfang

11. ANLAGENBEISPIELE

zehnder

Anlagenbeispiel für Multifeed Mehrteilnehmeranlage (bis zu 8 Teilnehmer)

1. FEHLERBESEITIGUNG

Problem	mögliche Ursachen	Abhilfe
Frontanzeige am Receiver funktioniert nicht	Keine Stromversorgung	Hauptschalter an der Rückseite des Receivers einschalten
		Stromkabel prüfen
Kein Bild oder kein Ton, aber rotes Licht am Gerät leuchtet	Gerät ist im Standby	Standby Taste drücken
Kein Bild oder kein Ton	Antenne nicht ausgerichtet (eventuell auch durch Wind verdreht)	Antenne justier en. Prüfen Sie auch die Signalanzeige im Menü Programmsuche
	Kein Signal oder schlechtes Signal	Das Programm könnte eventuell nicht senden. Schalten Sie auf andere Programme um.
		Prüfen Sie sämtliche Kabelverbindungen
Schlechtes Bild oder Bildung von „Klötzchen“	Antenne nicht korrekt ausgerichtet (eventuell auch Schneefall, schlechtes Wetter)	Antenne justieren. Prüfen Sie auch die Signalanzeige im Menü Programmsuche
	Signal ist zu stark	Ein Dämpfungsglied zwischen Antenne und Receiver einsetzen
	Signal ist zu schwach (Antenne zu klein)	Antenne vom Fachmann austauschen lassen
	LNB oder Multischalter defekt	Bauteile vom Fachmann prüfen lassen
Kein Bild am TV Gerät	Verbindung über SCART Kabel, aber das Gerät ist nicht im AV/EXT Modus	Das TV Gerät auf den entsprechenden Eingang umschalten
	Verbindung über Koaxialkabel	Einstellung des UHF Modulators am Receiver und des Tuners am TV Gerät abstimmen
Störungen durch „Geisterbilder“ (Interferenzen)	Verbindung über Koaxialkabel	Ein terrestrisches Programm wird auf der gleichen Frequenz empfangen. Ändern Sie die Einstellung des UHF Kanals oder benutzen Sie eine Scart - Verbindung
Die Fernbedienung funktioniert nicht	Batterien zu schwach	Tauschen Sie die Batterien
		Richten Sie die Fernbedienung direkt auf den Receiver und achten Sie darauf, dass keine Hindernisse dazwischen sind

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Fachhändler.

13. SATELLITEN-LEXIKON

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
- Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
- Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multischalter einsetzbar Für beliebige Teilnehmerzahl

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im LNB 14 V= vertikal, 18 V=horizontal bei ca.150 mA

Low-Band : Frequenzband für Satellitenempfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MCPC : Multi Channel Per Carrier. Die einzelnen Programme (bis zu 10) befinden sich als Programmpaket auf einem Transponder.

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PCMCIA : Personal Computer Memory Card Int. Association. Standardschnittstelle für Steckplätze.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

SCPC : Single Channel Per Carrier. Jedes Programm besitzt eine eigene Frequenz innerhalb eines Transponders und ist deshalb unabhängig von anderen Programmen.

Smartcard : Chipkarte für Pay-TV Zugang.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird. Wird in gewissen Grenzen vom Receiver selbst erkannt.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.
