BEDIENUNGSANLEITUNG DX 2600 U ZEHNDER

• 4000 Programmplätze (vorprogrammiert für 18 Satelliten)
• Tuner mit Durchschleiffunktion
• 2 SCART-Buchsen (TV, VCR)
• 4-stellige LED-Anzeige
• USB 2.0 für externe Festplatte oder Memory Stick
- Vorbereitet für: Video-Aufnahmen/ Wiedergabe, Diashows von JPEG-Bildern und MP3-Dateien abspielen
• Digitales Tonsystem im MPEG-Standard
• Digitaler AC3 Tonsignalausgang (Cinch)
- Mehrsprachiges On-Screen-Display Menü (8 Sprachen)
• Verschiedene Programmsuchfunktionen
• Programmsortierfunktion
• Programmiersperre (Kindersicherung)
• Integrierter Elektronischer Programmführer (EPG)
- Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
• Timerfunktion (9 Timer)
• Zusätzliche Bildkorrektureinstellungen
• Bild-Zoom-Funktion
• Mehrfach-Bild-Darstellung
- Reset-Funktion für Werkseinstellungen
• Gerätesoftware aktualisierbar über Satellit, USB oder RS232/PC
• Dual-Mode Infrarot Fernbedienung mit 2 IR-Codes
• Netzschalter mit Netztrennung

Zum versteckten

Aufstellen des

Receivers ist bei

Zehnder als

Sonderzubehör ein

externer Infrarot-

Empfänger (BM55)

erhältlich.

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2

2 Sicherheitsvorkehrungen und Wartung......4

3 Installation und Inbetriebnahme 5

3.1 Standortwahl und Elevationswinkel der Antenne 5
3.2 LNB digitaltauglich ? 5

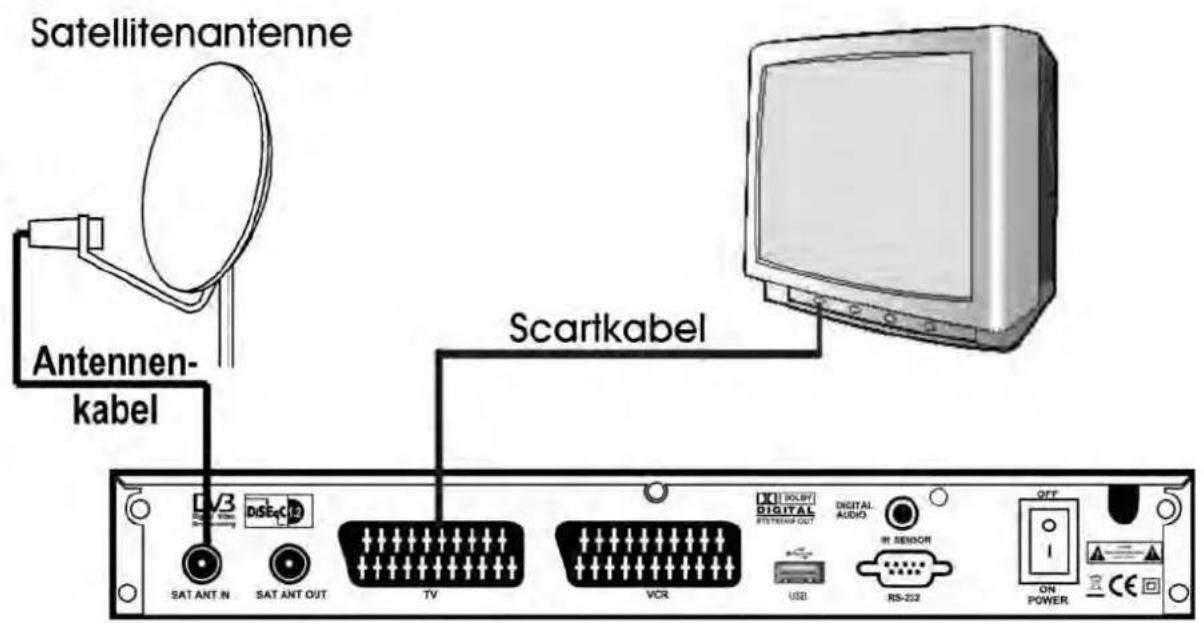

3.3 Geräte anschließen....6
3.4 Inbetriebnahme 9
3.5 Feinausrichtung der Antenne 10
3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 12

4 Bedienung des Receivers....13

4.1 TV-Betrieb ein-/ausschalten 13

4.2 Vorprogrammierung....13

4.3 Programmwahl PR ▲ /; PR ▼ 0 9 14

4.4 Umschalten zwischen TV- und Radiobetrieb TV/RADIO 16

4.5 Lautstärkeregelung 🐎 und Tonstummschaltung 🐎......16

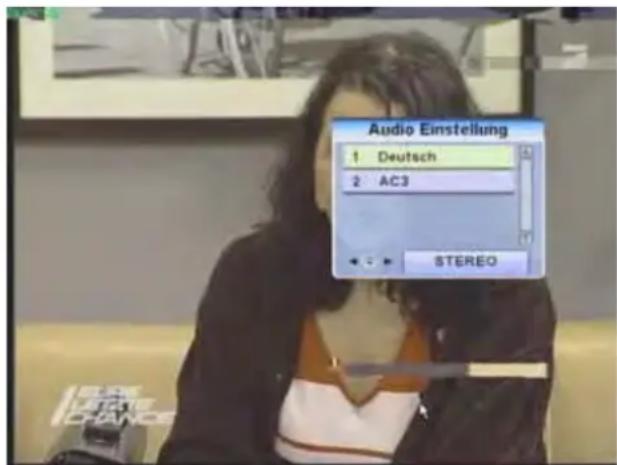

4.6 Tonart und Sprache wählen AUDIO 17

4.7 TV/AV-Umschaltung (terr. Programme) TV/AV 18

4.8 Videotextempfang TEXT (speichert bis zu 800 Seiten)....19

4.9 Standbild PAUSE 19

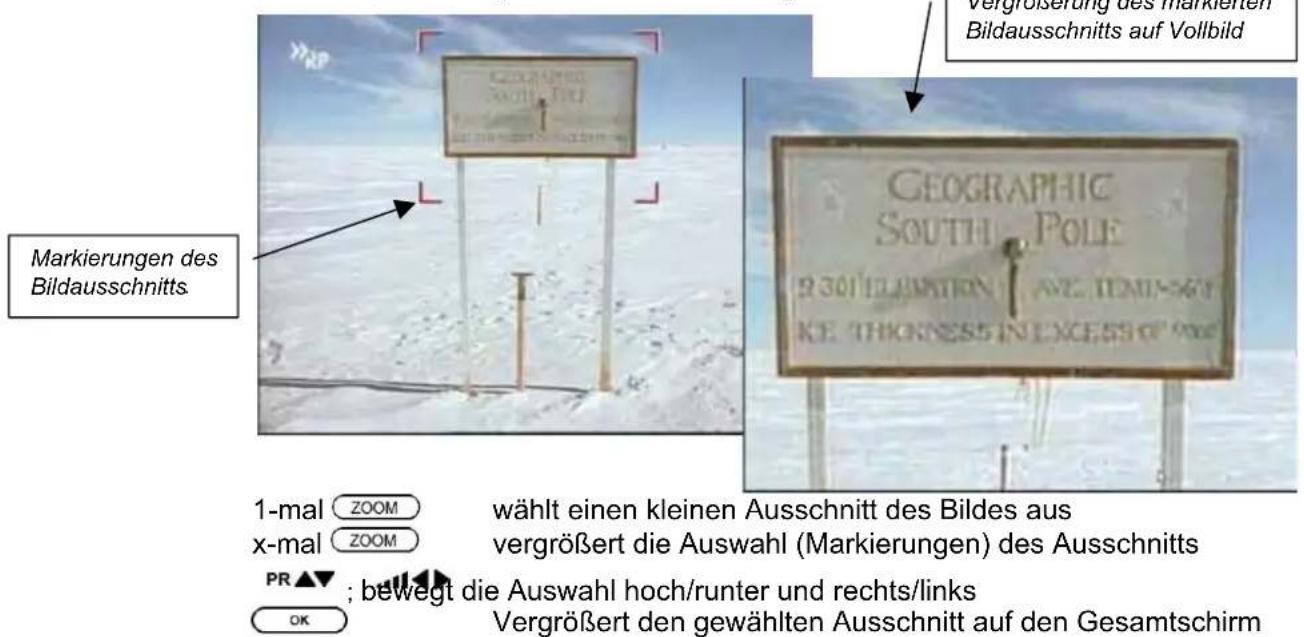

4.10 Bildausschnitt vergrößern ZOOM 19

4.11 Mehrfachbild-Darstellung (MULTIPICT) 20

4.12 Programminformation INFO 20

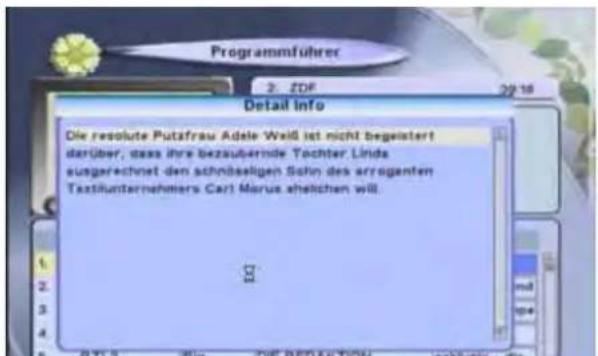

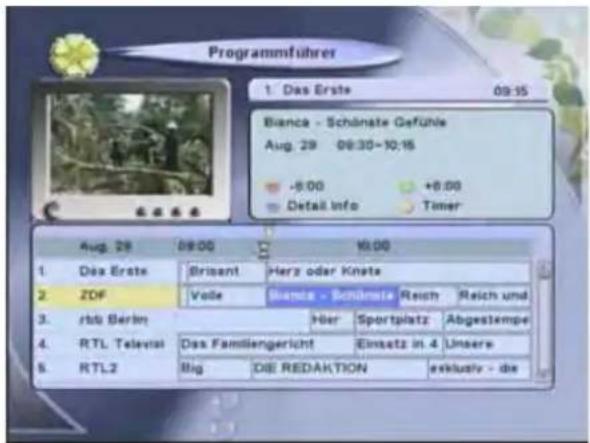

4.13 Der elektronische Programmführer EPG 21

4.14 Aufrufen und Bedienung der Menüs MENU 23

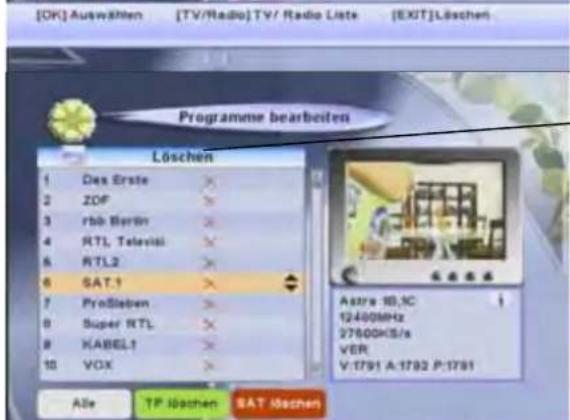

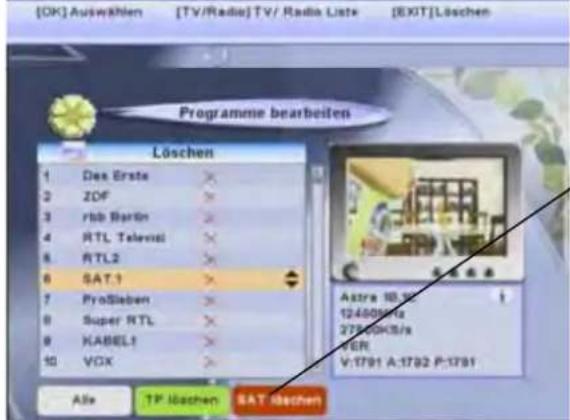

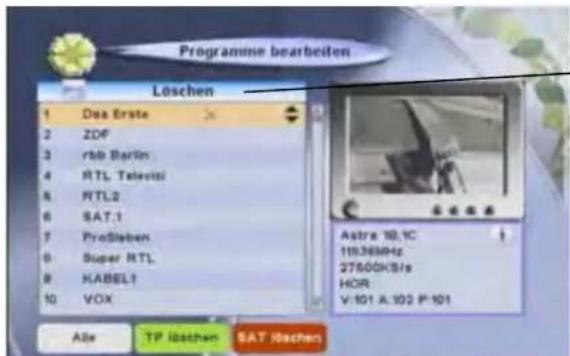

4.15 Programmverwaltung (Programmliste einsehen, sortieren, löschen, sperren).24

4.16 Neue Programme suchen....31

4.17 Videorecorder-Betrieb....31

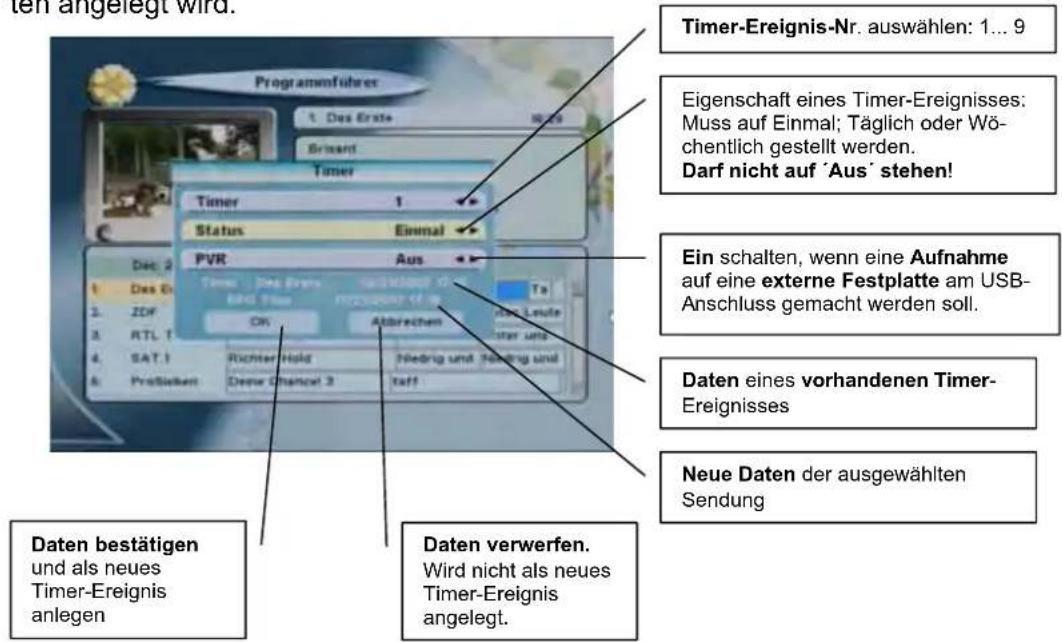

4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten 32

5 Für Fortgeschrittene: Suchen von Programmen....36

5.1 Alle Programme eines Satelliten suchen (Automatische Suche) 36

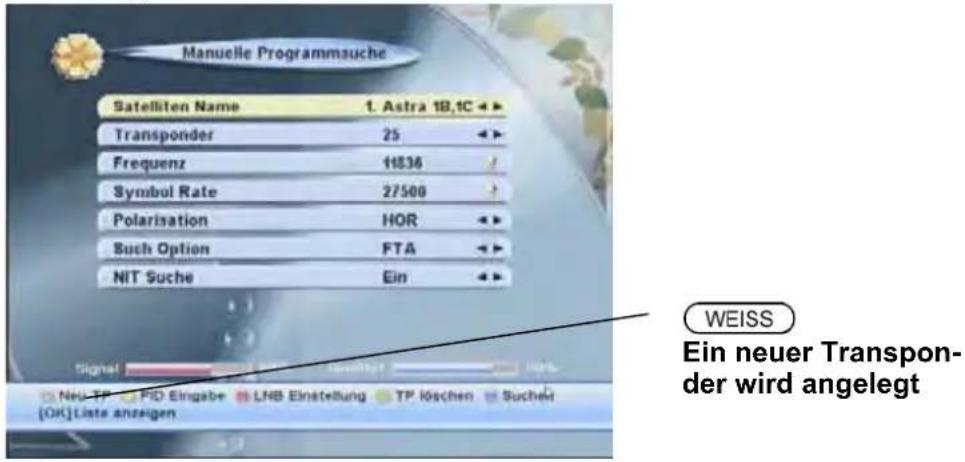

5.2 Manuelle Programmsuche -- Programme auf einem Transponder suchen......39
5.3 Transponder ändern, löschen und neue Transponder anlegen 42

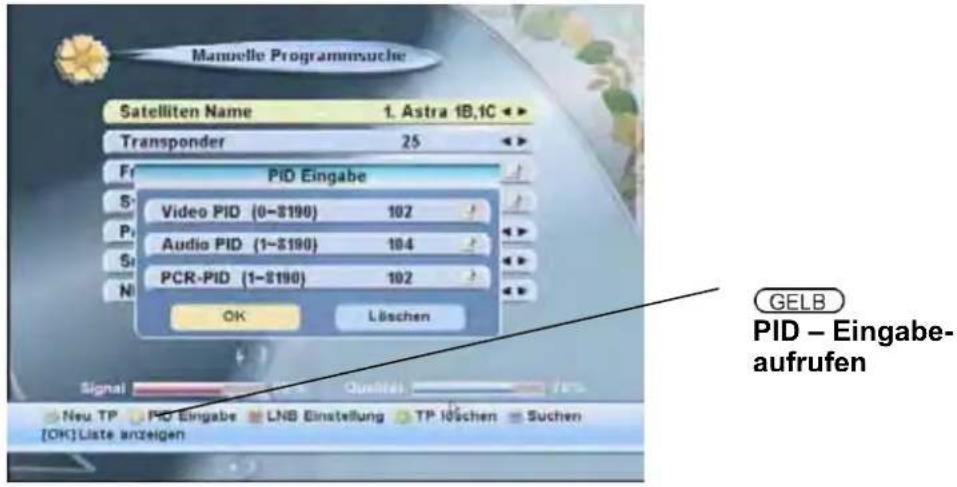

5.4 PID Eingabe - Ein einzelnes Programm auf einem Transponder suchen ....44

6 Grundeinstellungen 45

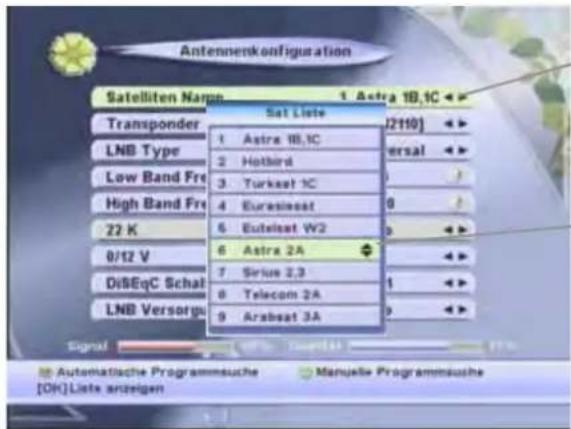

6.1 Antennenkonfiguration – für Mehrsatellitenempfang......45
6.2 Neuen Satellit anlegen....47
6.3 Systemeinstellung....48
6.4 Uhrzeit einstellen ....51

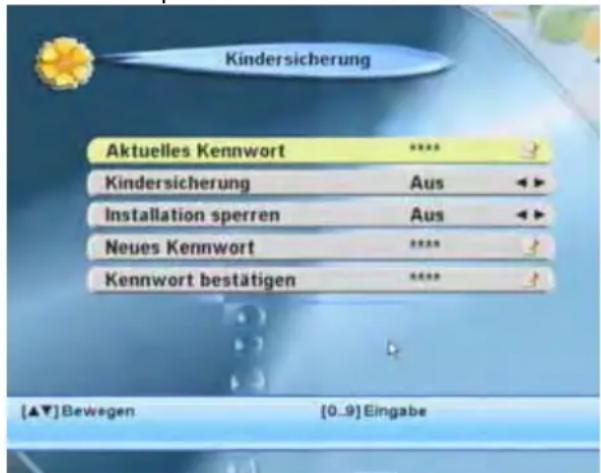

6.5 Kindersicherung....52

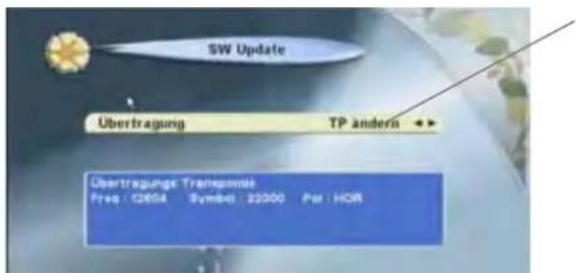

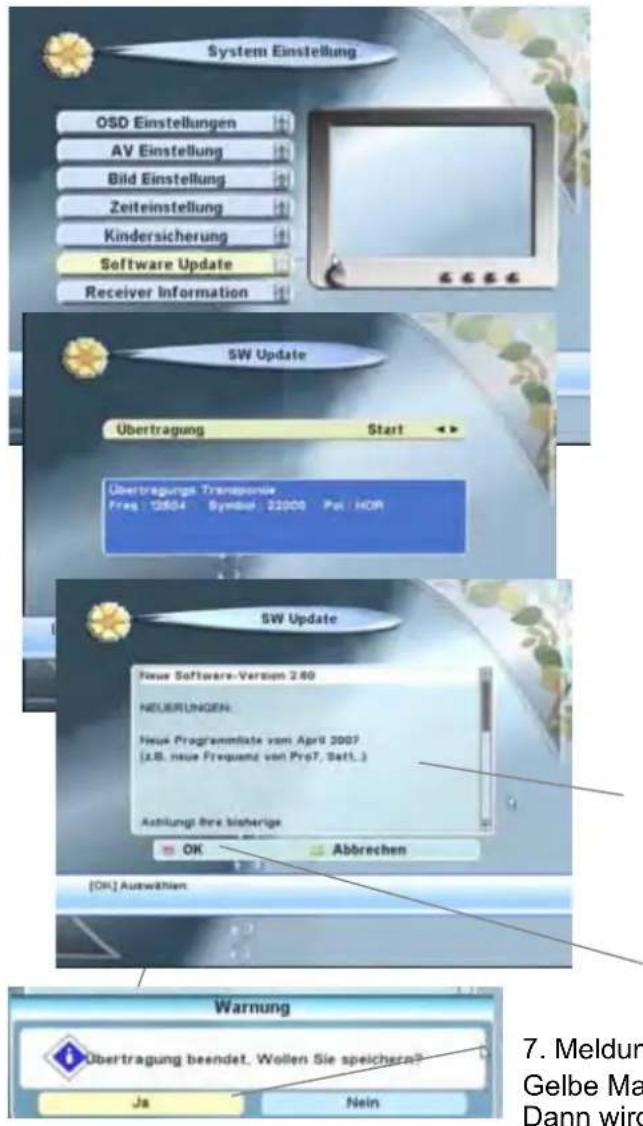

6.6 Software Update über Satellit ....54
6.7 Software Upgrade über RS 232/USB Schnittstelle ....55
6.8 Bedeutung verschiedener Geräteanzeigen....56
6.9 Receiver Information....57
6.10 Lade Werkseinstellung – Resetfunktion....58

7 DiSEqC 1.2 – Digital gesteuerter Stellmotor....59-62

8 Garantiebestimmungen....63

9 Technische Daten/ 10 Standortliste....64/65

11 Fehlerbeseitigung/ 12 Satelliten-Lexikon....66/67

EINFÜHRUNG

Über diese Receiver-Serie DX 2600 U

Die Digital-Satelliten-Receiver Serie DX 2600 U ist für den Empfang von unverschlüsselten digitalen Satellitenprogrammen im DVB Standard (Digital Video Broadcasting). Der Receiver ist im Besonderen mit einer USB 2.0 Schnittstelle ausgestattet, über die Zusatzfunktionen, wie Aufnehmen und Wiedergeben von Filmen, Fotos und MP3-Musik Dateien, in Verbindung mit externen USB-Speichermedien, wie externe Festplatten oder USB-Sticks genutzt werden können (siehe extra Beschreibung).

Sie benötigen für den Betrieb des Geräts eine Satellitenantenne mit digitalem Universal-LNB, die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermöglichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme. Die übersichtliche Vorprogrammierungstabelle liegt dieser Anleitung separat bei. Für die Satelliten ASTRA 19° Ost, HOTBIRD 13° Ost, Eutelsat 16°, Türksat 42°, sind die meisten Übertragungskanäle (Transponder) mit ihren Steuersignalen bereits vorprogrammiert.

Bei den digital verbreiteten Programmen werden laufend neue Programme aufgeschaltet, aber auch bestehende auf andere Transponder verschoben. Um ständig alle aktuellen Programme zu empfangen, ist es deshalb von Zeit zu Zeit sinnvoll (z.B. 2 mal jährlich), die Programmliste über eine der Programmsuchfunktionen zu aktualisieren.

Da das digitale Fernsehen ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de im Internet zum direkten Herunterladen und Überspielen zu Hause. Noch einfacher ist jedoch die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „System Einstellung“ (siehe Kap. 6.6).

Dieses Handbuch

Diese Bedienungsanleitung beschreibt die Installation des Gerätes und die nötigen Schritte zur Nutzung der wesentlichen Funktionen der Receiverserie DX 2600 U. Außerdem werden die besonderen Merkmale Ihres Receivermodells erklärt, damit Sie alle Vorteile nutzen können.

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 5 "Suchen von Programmen" und Kapitel 6 "Grundeinstellungen" erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik. Nutzen Sie diese, wenn Sie mit dem Gerät schon vertrauter sind.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone]

e-mail: [e-mail]

Lieferumfang

1 Digitalsatellitenreceiver 1 Fernbedienung 1 USB-Verlängerung (0,4m)
1 Bedienungsanleitung 2 Batterien

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

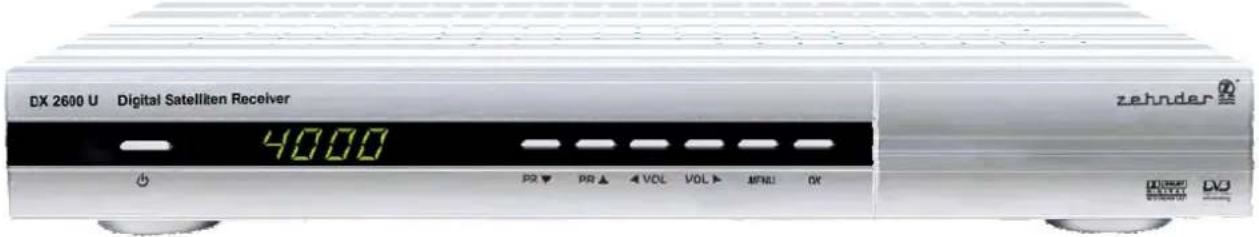

Gerätevorderseite

Taste	Funktion
	Schaltet den Receiver „EIN“ und „AUS“ (Standby-Stromsparbetrieb).
Anzeige	Zeigt die Programmplatznummer oder die aktuelle Uhrzeit (Standby).
PR ▲▼	Schrittweise Programmumschaltung aufwärts/abwärts.
VOL ...◀▶	Lautstärkeregelung.
MENU	Ruft das Hauptmenü für die Bildschirmführung (OSD) auf oder dient zum Verlassen.
OK	Aktiviert und löst die angewählte Funktion im Menü aus / Programmliste

Geräterückseite

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

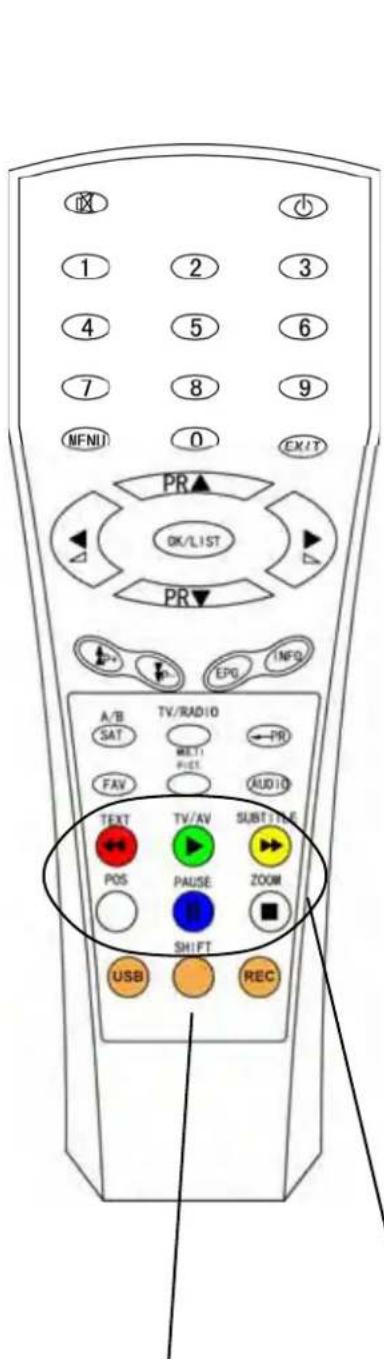

Fernbedienung

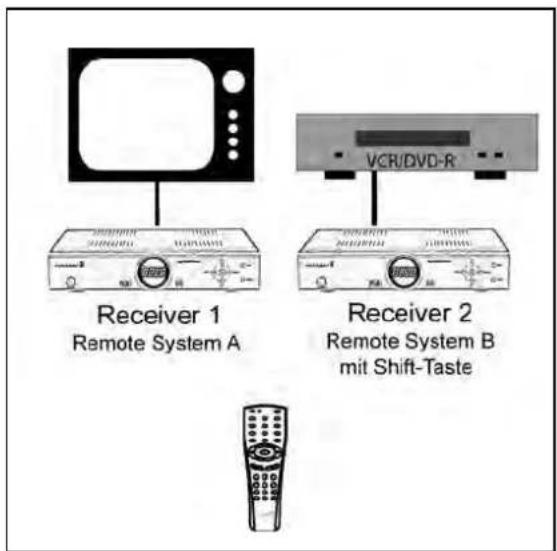

Zusätzliche Taste „Shift“ zur Umschaltung auf einen zweiten Fernbedienungscode, um 2 Zehnder-Geräte mit nur einer Fernbedienung getrennt zu steuern. (siehe Abschnitt 6.3.1)

Taste	Funktion
Power	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Schaltet den Ton stumm und an.
0	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.
9
MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
EXIT	Zurück zum letzten Menü oder Menü verlassen
PR ▲▼	1. Schaltet um einen Programmplatz hoch oder runter.2. Im Menü: Zeilenmarkierung nach oben/unten bewegen
VOL	1. Lautstärkeregelung.2. Im Menü: Zeilenmarkierung nach rechts/links bewegen
LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Blendet die Programmliste ein.
	Seitenweise blättern, in den Programm- und Menülisten
INFO	1x Informationen zum Programm anzeigen.2x detailierte Programminformation anzeigen
EPG	Ruft die elektronische TV- und Radio-Programmzeitschrift (EPG Daten) auf.
TV/RADIO	Schaltet zwischen TV- und Radio-Programmliste um.
SAT	Blendet Programmliste nach Satelliten sortiert ein.
← PR	Schaltet zum vorher eingeschalteten Programm zurück
FAV	Ruft die persönlich erstellte Favoritenprogrammliste auf.

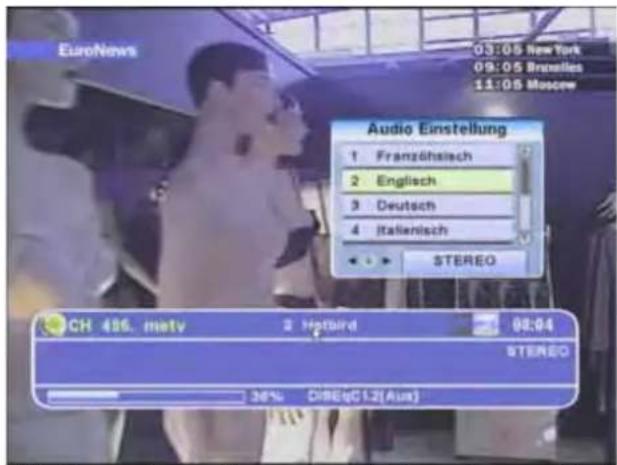

AUDIO	1. Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um, auch auf AC3-Dolby Digital Ton.2. Schaltet den Ton in Stereo oder Mono rechts/links um.
MULTIPICT	Teilt den TV-Schirm in 4, 6, oder 9 TV-Programmfenster auf.
TEXTrot	1. Schaltet auf Videotext Seite 100 oder auf Untertitel um.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
TV/AVgrün	Schaltet zwischen TV-,und VCR-Betrieb um.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
SUBTITLEgelb	1. Ruft Untertitel auf, die im DVB-Standard gesendet werden.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
POSgrau	Blendet Signalpegelanzeige und Menü zur Korrektur der DiSEqC 1.2 Antennenpositionen ein.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
PAUSEblau	1. Hält im TV-Betrieb das Bild an / Standbild-Funktion.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
ZOOMweiss	1. Setzt einen Rahmen zum Vergrößern eines Bildausschnitts.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
USB	Zeigt den Inhalt des am USB-Eingang angeschl. Speichers an
REC	Startet eine Aufnahme auf ein angeschl. USBSpeichermedium

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung/Netztrennung

Betreiben Sie den Receiver nur an einer Netzspannung mit 90-230 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist. Zur absoluten sicheren Netztrennung bei Gefahren müssen Sie den Netzstecker ziehen. Dafür genügt der Netzschalter auf der Rückseite nicht.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten.

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
  Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
• Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes.
• Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
- Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
- Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
• Das G. wurde fallengelassen oder das Gehäuse ist beschädigt

Entsorgung

"Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS

UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe der Standortliste im Anhang abzulesen. Wenn Ihr Wohnort nicht direkt aufgeführt ist, nehmen Sie die Werte einer Stadt in direkter Nähe. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver DX 2600 U anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro/Quad Universal LNB für mehr als zwei Teilnehmer

Hinweise!

Multifeed Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt (Kap. 3.5). Änderungen in den "Grundeinstellungen", Kapitel 6, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Einkabel-Anlagen

Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben wollen, bei der alle Teilnehmer mit nur einem Kabel von der Antenne versorgt werden, so spricht man von einer speziellen „Einkabellösung“. Sollte der Receiver damit nicht funktioniere, muss vermutlich die LNC-Spannung über das Menü „Systemeinstellung“ (Kap. 6.1) auf AUS gestellt werden.

Monoblock-LNB

Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. SAT 1 –Signal für EUTELSAT und SAT 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antennenkonfiguration' (Abschnitt 6.1) umzustellen.

3. INSTALLATION UND INBETRIEBNAHME

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlußpläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, daß man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, daß es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

Satellitensignal-Anschluß "SAT ANT IN"

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

• Isolieren Sie das Kabel nach Skizze ab und
- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

F-Stecker-Montage

Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

3. INSTALLATION UND INBETRIEBNAHME

Satellitensignalausgang "SAT ANT OUT"

Schließen Sie hier das Antennenkabel für einen weiteren (analogen) Satellitenreceiver an. Sobald der DX 2600 U ausgeschaltet wird steht das Satellitensignal diesem Receiver zur Verfügung.

TV-Scartanschluß "TV"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlußbeispiel 1)

VCR-Scartanschluß "VCR"

Die Anschlußbuchse "VCR" dient der Anschlußmöglichkeit weiterer Geräte wie beispielsweise eines Videorecorders (siehe unten Anschlußbeispiel 1) oder eines weiteren Satellitenreceivers.

Verbinden Sie Videorecorder und Satellitenreceiver DX 2202 (VCR-Buchse) ebenfalls mit einem Scartkabel. Sobald das angeschlossene Gerät eingeschaltet ist oder bei VCR-Wiedergabe werden die Signale automatisch über die TV-Scartbuchse auf ihr Fernsehgerät durchgeschaltet.

Zur Aufnahme schalten Sie den Videorecorder auf den 'AV'-Kanal.

Audio-Anschluß "DIGITAL AUDIO OUT"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne daß das TV-Gerät eingeschaltet ist (siehe Anschlußbeispiel 2.).

Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen zwei Voraussetzungen erfüllt sein:

1. Das Programm muss AC-3-Ton ausstrahlen.
2. Mit Hilfe der Taste AUDIO muss die Sprache auf AC-3 umgestellt werden (siehe auch Abschnitt 4.6)

USB-Anschluß Über diesen Anschluß können Zusatzfunktionen, wie Aufnehmen und Wiedergeben von Filmen, Fotos und MP3-Musik Dateien, in Verbindung mit externen USB-Speichermedien, wie externe Festplatten oder Speicher-Sticks, genutzt werden (siehe separate Beschreibung).

RS-232/IR-Sensor Anschluß (Datentransferfunktionen siehe Abschnitt 6.7)

IR-Sensor: Ein im Handel erhältlicher zusätzlicher IR-Empfänger mit Kabel (BM55/HP55) bietet Ihnen die Möglichkeit den Receiver versteckt aufzustellen. Schließen Sie den Infrarot-Empfänger an die Buchse „IR-SENSOR“ an und platzieren Sie ihn so, dass Sie eine Sichtverbindung zur Fernbedienung erhalten.

Überzeugen Sie sich, daß Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

3. INSTALLATION UND INBETRIEBNAHME

Weitere Anschlußbeispiele:

1. Anschluß des Receivers an das TV- und VCR-Gerät über Scartkabel

1. Anschluß desRECEIVERS an eine Hifi-Anlage mit Audio-Digitaleingang

Satelliten-Receiver

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie der DX 2202 ein, indem Sie den Netzschalter auf der Geräterückseite auf Position 'I' stellen. Die Anzeige zeigt zuerst 4 Striche bis zuletzt eine Programmplatznummer oder die Uhrzeit erscheint.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)
- Betätigen Sie auf de DX 2202 Fernbedienung die Taste ☐ und dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiver- empfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

3. INSTALLATION UND INBETRIEBNAHME

3.5 Feinausrichtung der Antenne

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet der DX 2202 eine Pegelanzeige dafür.

Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 2 „ZDF“ für Satellit ASTRA 19,2°)

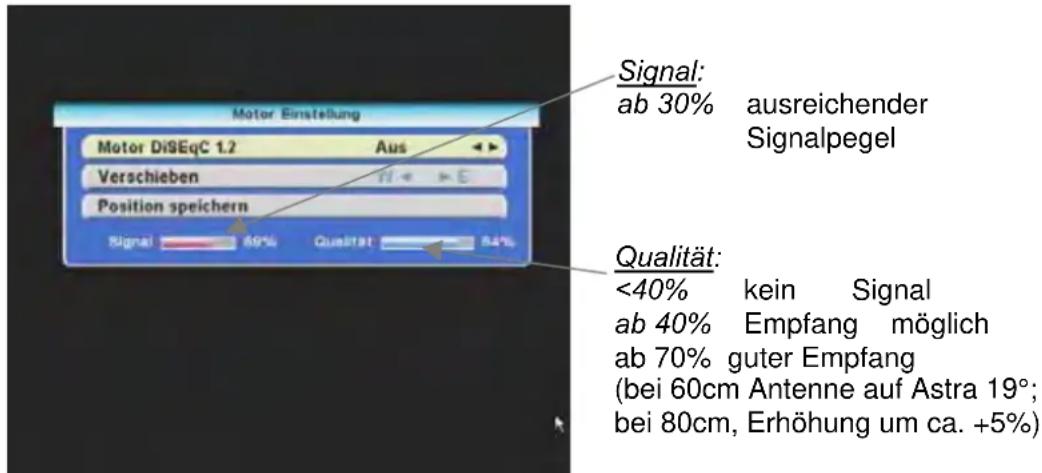

2. Rufen Sie mit der Taste POS auf der Fernbedienung die Signalpegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Erscheint der Balken nur in weiss statt in gelb so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muß die Antenne feinausgerichtet werden.

Signal gefunden, wenn Balken „Qualität“ mindestens 40% zeigt.

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:

2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

3. INSTALLATION UND INBETRIEBNAHME

1. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

• Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.
• Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.
• Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:
Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem SAT 1/2 - Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten nach Umstellung der DiSEqC-Signale im Menü 'Installation//Antennenkonfiguration'möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. SAT 1 –Signal für EUTELSAT und SAT 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antennenkonfiguration' (Abschnitt 6.1) umzustellen.
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. über SAT-Taste 2/HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.

4. BEDIENUNG DES RECEIVERS

4 Bedienung des Receivers

Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut.

4.1 TV-Betrieb ein-/ausschalten

Achten zuerst darauf, daß der Netzschalter auf der Rückseite eingeschaltet ist '1'.

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Nach ca. 1 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "0001" angezeigt. Im unteren Bildschirmbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmierung.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ⏻ in Bereitschaft (Standby) geschaltet, befindet sich der Receiver im Stromsparbetrieb. Die aktuelle Uhrzeit steht in der Anzeige.

Hinweis ! Die normalerweise im Standby Betrieb erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der DX 2600U zuvor auf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild und der ständigen Einblendung der Programminformation), so schalten Sie den Receiver mit der Taste TV/RADIO in den TV-Betrieb (siehe auch 4.4).

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition SAT 2/SAT B vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind (siehe dazu Kapitel 5 "Neue Programme suchen"). Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satcodx.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

• Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten PR▲/PR▼ auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der DX 2600U die digitalen Signale erst umwandeln und das Bild errechnen muß.
• Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 1 Sekunde Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.
• Nach der Programmumschaltung wird für ca. 5 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 9 Sekunden verändern (siehe 6.3.1 Systemeinstellung/OSD Einstellung).

Erklärung siehe Abschnitt 4.12, Taste INFO

Programmwahl über die Programmliste "Alle TV-Programme" LIST OK

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit PR▲ oder auf den gewünschten Programmplatz und
3. Schalten Sie mit der Taste OK auf den neuen Programmplatz um.
4. Mit der Taste 🚗/ blättern Sie seitenweise in der Programmtabelle weiter, mit Taste 🚗/ seitenweise zurück.

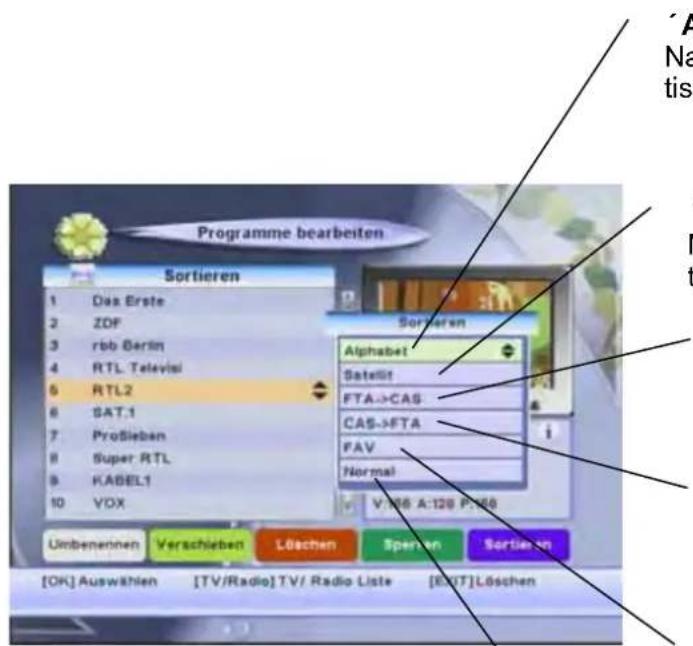

Mit der Taste ROT rufen Sie das Fenster zum Sortieren und Suchen nach Programmen auf. (Beschreibung siehe unten)

1. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

4. BEDIENUNG DES RECEIVERS

Programme in der Liste suchen OK + ROT

Nachdem Sie aus der Programmliste die Taste ROT gedrückt haben öffnet sich das Such-/Sortierfenster zum Suchen nach bestimmten Programmen.

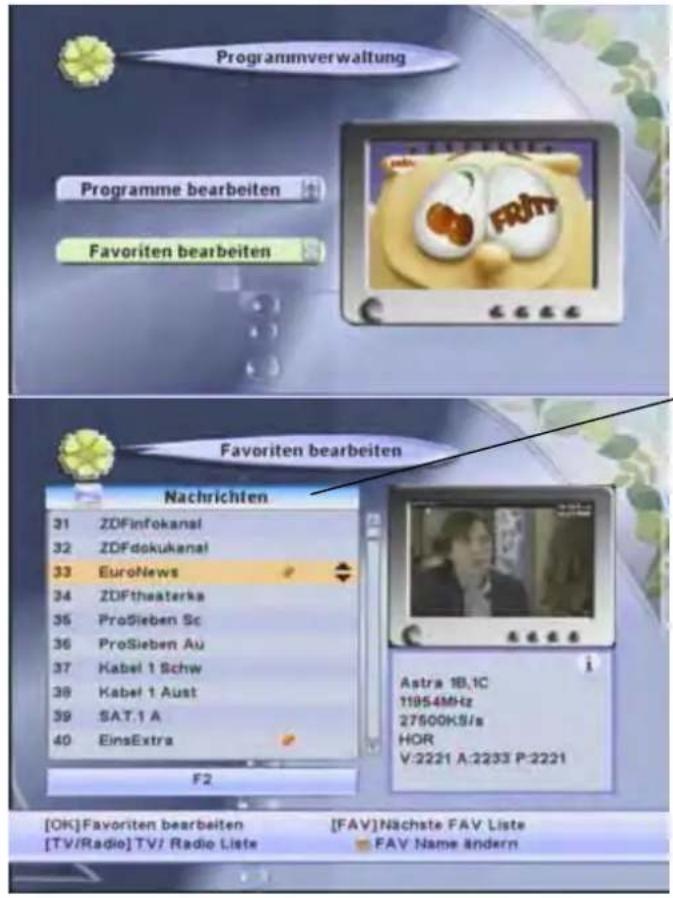

Programmwahl über die Favoritenlisten FAV

Der DVB Receiver DX 2600U besitzt 8 verschiedene vorbenannte Favoriten-Programmlisten, wie Favorit,

Wissenschaft, Musik, Sport, Filme, ......

Betätigen Sie die blaueTaste BLAU mehrmals, so gelangen Sie zu den " TV Favoritenlisten". Hier sind diejenigen Programme eingetragen, die Sie in der TV-Programmverwaltung mit einem ♥ für die entsprechende Favoritenliste gekennzeichnet haben und den Sparten zugeordnet sind.

• Die Bedienung erfolgt ebenso wie in der Programmliste "Alle TV Programme".
- Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 4.15 weiter unten nach.

Programmliste nach Satelliten sortiert SAT

Mit der Taste SAT können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit OK bestätigen. Die Programmliste des Satelliten erscheint.

4. BEDIENUNG DES RECEIVERS

Umschalten zum letzten Programmplatz

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie Taste ← PR. Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

4.4 Umschalten zwischen TV- und Radiobetrieb

• Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.
• Um die Radioprogramme zu empfangen drücken sie die Taste TV/RA. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

• Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so bleibt im Unterschied zu den TV-Programmen die Einblendung der Programminformation ständig erhalten. Das TV-Bild wird im Radiobetrieb abgeschaltet. Es erscheint ein festes Hintergrundbild. Gleichzeitig erscheint vor der Programmplatznummer
  ein kleines 'r' in der Gerätefrontanzeige.

- Radioprogramme werden teilweise auch mit der unten beschriebenen Sprachumschaltungsfunktion (4.6) ausgestrahlt. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.5 Lautstärkeregelung und fonstummschaltung

Mit den Tasten und auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeeinstellung wird in Form einer 18-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingeblendet.

Mit der Mute-Taste können Sie den Ton stummschalten, dabei blinkt dann auf dem Bildschirm links unten das durchgestrichene

Lautsprechersymbol. Bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.6 Tonart und Sprache wählen

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können.

Welche Sprachen und wieviel zum Wechseln vorliegen hängt von der Programmausstrahlung ab.

Mit EXIT das Fenster schließen. Automatisch wird die neue Sprache auf dem Programmplatz gespeichert.

Mit den Tasten 🐘 und können Sie Stereo, linker Kanal und rechter Kanal einstellen. Die Einstellung erscheint rechts unten im Fenster.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

Mit der Taste AUDIO können Sie das AUDIO-Fenster öffnen. Werden über diese Option verschiedene Radioprogramme gesendet, so erscheint nebenstehende Anzeige, in der Sie den gewünschten Sender auswählen können. Mit EXIT das Fenster schließen. Automatisch wird der neue Sender auf diesem Programmplatz gespeichert.

4. BEDIENUNG DES RECEIVERS

AC3-Tonsignale empfangen

AUDIO

Die -Taste ver-

wenden Sie nicht nur um zwischen verschiedenen übertragenen Sprachen umzuschalten.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentaste (AUDIO) können Sie die verschiedenen Tonsysteme (z.B. Stereo / Dolby

Digital AC-3) für das aktuelle Programm auswählen. Wenn Sie auf die Tonart „AC-3“ wechseln, legt der Receiver den Ton an die „Audio Digital“-

Ausgangsbuchse an. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. Pro 7.). Der Lautsprecher am Fernsehgerät wird dann stumm.

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4.7 TV/AV-Umschaltung (terr. Programme)

TV/AV

Bei der Verbindung von Satellitenreceiver und Fernsehgerät mit einem Scartkabel, schalten manche TV-Geräte beim Einschalten des Satellitenreceivers den Signaleingang auf der Scartbuchse sofort auf Videoempfang (AV), das heißt auf den Empfang des Digitalreceivers um. Ebenso verhält es sich mit den extern an die DX 2600U VCR-Scartbuchse angeschlossenen Geräten, wie Videorecorder, analoger Satellitenreceiver oder andere Geräte. Wird eines der Geräte eingeschaltet, so stellt der DX 2600U dieses Signal automatisch zum TV-Gerät durch.

Sie haben jedoch auch die Möglichkeit manuell zwischen Videorecorder (VCR) terrestrischem Empfang (TV) und Digitalreceiverempfang umzuschalten.

Sind die externen Geräte eingeschaltet drücken Sie ein oder mehrmals die grüne Taste TV/AV auf ihrer Fernbedienung. Der Empfangsbetrieb ändert sich daraufhin wie folgt:

Empfang:	RECEIVER	TV →	VCR →	RECEIVER
Geräteanzeige:	„PR-Nr.“	„U“	„UC-“	„PR-Nr.“

7u

Wenn Sie ein terrestrisch ausgestrahltes TV-Programm über das TV-Gerät anschauen möchten, muß die Schaltspannung der TV-Scartbuchse abgeschaltet werden, um das TV-Gerät nicht zwangsweise auf den DX 2600U zu schalten. Die Schaltspannung an Pin 8 der Scartbuchse wird abgeschaltet.

Drücken Sie dazu einmal die Taste TV/AV, die Geräteanzeige wechselt zu „TV

Durch nochmaliges drücken wird auf Videorecorder-Empfang (VCR) geschaltet.

UCr

Schalten Sie mit au den externen Empfang, z.B. zum Videorecorder-Empfang, wenn Sie eine Kassette abspielen möchten. In der Geräteanzeige erscheint „UCr“.

Durch nochmaliges drücken schaltet er wieder zurück zum SAT-Empfang.

4. BEDIENUNG DES RECEIVERS

4.8 Videotextempfang TEXT (speichert bis zu 800 Seiten)

Der Receiver DX 2600U hat einen integrieten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer weiteren Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint.

Mit der roten Taste TEXT wird die Videotextseite 100 des gerade aktuellen Programms aufgerufen. Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten oder mit PR ▲ / PR ▼ seitenweise blättern OK = Ein-Aus-Zoomen MENU = Vollbild ← PR = zur letzten Seite zurück

Unterstützt ein Programm „Fast Text“ (z.B. RTL), funktionieren auch die entsprechenden Farbtasten zur Seitenauswahl.

4.9 Standbild PAUSE

Möchten Sie sich eine gerade aktuelle Filmszene genauer anschauen oder eine auf dem TV-Schirm eingeblendete Information in Ruhe notieren, so halten Sie mit der Taste ☐ PAUSE das Bild so lange Sie mögen an. Nach erneutem Betätigen von ☐ PAUSE kehren Sie wieder in die im Hintergrund weitergelaufene Sendung zurück.

4.10 Bildausschnitt vergrößern ZOOM

Sie haben mit der weißen Taste die Möglichkeit, Bildausschnitte des gerade laufenden Programms heraus zu vergrößern.

4. BEDIENUNG DES RECEIVERS

4.11 Mehrfachbild-Darstellung

MULTIPICT

Mit der Taste können Sie den TV-Schirm in 4, 6, oder 9 TV-Programmfenster aufteilen.

Automatisch werden die nachfolgenden Programmplätze in die einzelnen Fenster eingelesen. Am Ende wird wieder das aktuelle Programm im ersten Fenster mit laufendem Bild und Ton eingestellt.

Nun können Sie ganz schnell mit den Pfeiltasten zwischen den dargestellten Programmfenstern wechseln.

4.12 Programminformation INFO

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der DX 2600U erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Um die Informationen zum aktuellen Programm zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

Nach ca. 5 Sekunden verschwindet die Programm-Information automatisch wieder. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 9 Sekunden verändern (siehe 6.3.1 Systemeinstellung/OSD Einstellung).

4. BEDIENUNG DES RECEIVERS

4.13 Der elektronische Programmführer

EPG

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der DX 2600U erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden im DX 2600U gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Hinweis ! Die im Programmführer dargestellten Informationen sind senderabhängig.

Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPG oder gehen Sie über das im nächsten Abschnitt beschriebene Hauptmenü, Menüpunkt "Programmführer", und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

Die Programmübersicht enthält:

* Name und Titel der Sendung. * Datum mit Anfangs- und Endzeit Für alle Sender, die diese Info aus- strahlen und deren Programmplätze schon einmal aufgerufen wurden.

OK Programm anwählen ROT Blättert Zeitleiste zurück GRÜN Blättert Zeitleiste vorwärts BLAU Detailinformation lesen GELB Sendung mit Uhrzeiten als Timer über nehmen (siehe unten)

1. Mit den Tasten PR ▲ oder können Sie ein Programm markieren.

2. Mit 🔍 🔍 🔍 🔍 können Sie auf der Uhrzeitskala einen Zeiger auf die entsprechende Uhrzeit bewegen. Entsprechend wird eine Sendung markiert, zu der im unteren Bildbereich Informationen eingeblendet werden.

3. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste BLAU. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden erscheint oben der Hinweis der blauen Farbtaste):

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

Mit EXIT gelangen Sie in die Programmübersicht zurück.

1. Verlassen Sie mit EXIT die Programmübersicht (TV Führer).

4. BEDIENUNG DES RECEIVERS

Radio Führer

Durch betätigen der Taste TV/RADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

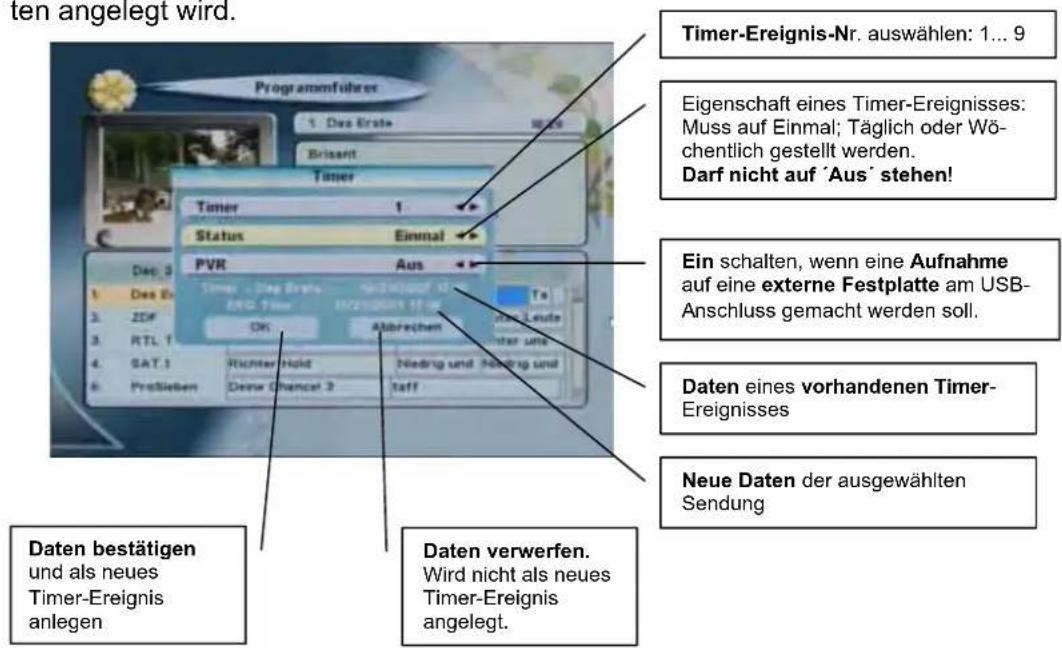

Timer programmieren über EPG mit Taste GELB

Wenn Sie mit der EPG-Taste das Programmführerfenster (Abschnitt 4.13) aufgerufen, eine Sendung angewählt haben und die Taste Timer GELB betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

Wenn der Status auf 'Einmal', 'Täglich' oder 'Wöchentlich' gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle (s. Abschnitt 4.18 'Timer') zu finden.

Hinweise!

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" (siehe Kapitel 6.4) die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
  • Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der DX 2600U speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.14 Aufrufen und Bedienung der Menüs

MENU

Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen:

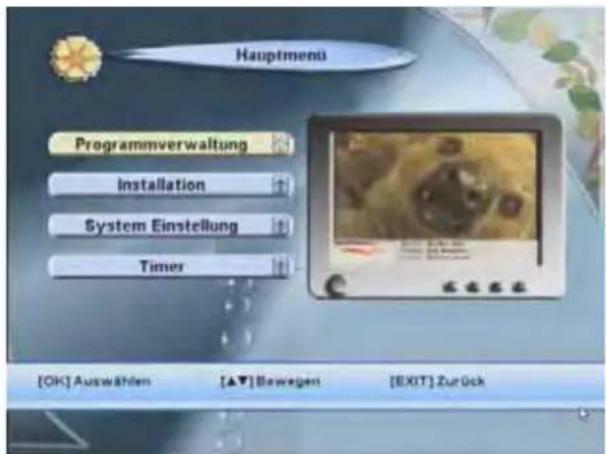

HAUPTMENÜ:

Hauptmenüpunkt:

Mit OK

Untermenüpunkte öffnen

Bewegen und Ändern im Menü:

MENU	Aufrufen oder Ausblenden des Hauptmenüs
PR▲; PR▼	Auswahl der Menüzeile (Zeilenmarkierung nach oben/unten)
OK	Doppelfunktion:1. Untermenü öffnen/schließen2. Aktivieren und bestätigen von Einstellungen/Befehlen
←; Schrittweises Verändern von Einstellungen
0..Direkteingabe von Einstellungswerten
EXIT	Verlassen eines Untermenüs, Speichern der Einstellungen undzurück zum vorhergehenden Menü.

Bedienen von Auswahl- feldern mit dem folgenden

Symbol :

1. Mit ; Ein- stellung ändern

2. -> OK Liste aufklappen, -> PR ▲; PR ▼ Auswählen -> OK Einstellung überneh

4. BEDIENUNG DES RECEIVERS

4.15 Programmverwaltung

(Programmliste einsehen, sortieren, löschen, sperren, umbenennen)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert. Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

Drücken Sie die Taste MENU dann Programmverwaltung und mit OK wechseln Sie zum Menü „Programme bearbeiten“. Es erscheint das Fenster der Programmverwaltung.

(„Favoriten bearbeiten“ siehe nächstes Kapitel)

Sie befinden sich sofort in dem Bearbeitungsmodus zum Umbenennen von Programmnamen (s.u).

Markieren Sie mit den PR▼/Tasten einfach das Programm und nutzen Sie OK um das Programm jeweils zu bearbeiten.

Favoritenprogramm

Gesperrtes Programm

Verschlüsseltes Progr.

Für Änderungen des jeweils ausgewählten Programms können Sie die farbigen Tasten der Fernbedienung wie folgt nutzen:

WEISS⇒Umbenennen eines Programmnamens
GELB ⇒ Verschieben auf anderen Platz in der Programmliste
ROT ⇒ Löschen von Programmen
GRÜN ⇒ Sperren zur Kindersicherung, mit 🔒 kennzeichnen
BLAU ⇒ Sortieren nach verschiedenen Kriterien
0 ...9 ⇒ Programmnummern direkt anwählen

4. BEDIENUNG DES RECEIVERS

Einträge vornehmen/Programme bearbeiten

1. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Farbstasten ROT, GRÜNS GELB BLAU WEISS

Sie gelangen dann in den gewählten Änderungsmodus, dessen Name, z.B. "Verschieben", in der Titelzeile angezeigt wird.

1. Sie können jetzt je nach gewähltem Änderungsmodus Programme mit PR▲▼, oder auswählen und mit kennzeichnen oder ändern.

Je nach Vorgang erhalten die ausgewählten Programme eine Kennzeichnung, wie ♥ 🔍

1. Erst beim Verlassen des Änderungsmodus mit EXIT werden die Änderungen gespeichert.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit OK auf. Anschließend mit EXIT Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste EXIT verlassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert.

Bearbeiten der Radioprogrammliste TV:RADIO

Die Liste der Radioprogramme wird auf dieselbe Weise wie die TV-Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem Sie die Taste TV/RADIO drücken, während die Programmbearbeitung aufgerufen ist.

4. BEDIENUNG DES RECEIVERS

Die Änderungsmodi:

Verschieben Programm auf anderen Platz in der Programmliste verschieben

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten (GELB-Taste).

1. Sie fahren das Programm mit den PR▲ PR▼ Tasten an, das Sie verschieben wollen.

2. Wählen nun das Programm durch betätigen der Taste ok aus. Als Markierung erscheint nun das Zeichen ◆ Sie können so auch mehrere Programme markieren.

3. Mit der GELB-Taste 'Start' schließen Sie die Markierungsprozedur ab.

4. Mit den Tasten PR ▲ PR ▼ oder können Sie nun das/die Programm(e) auf jeden beliebigen Programmplatz verschieben.

5. Mit der Taste ☐ ok fügen Sie das angewählte Programm am neuen Platz in die Liste ein.

6. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Achtung!

Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

Sperren Sperren eines Programms zur Kindersicherung (- Taste)

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen).

Wählen Sie einfach mit den Tasten

PR▲ oder das Programm aus und drücken Sie die Taste OK, um es zu "sperren". Das Programm wird mit

gekennzeichnet.

Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über ein Passwort im Menü "Installation". (siehe auch Abschnitt 6.5 Kindersicherung aktivieren).

So kann im Menü

"Programmverwaltung" zwar ein Programm als gesperrt 📄 gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksseitig auf „Aus“ gestellt.

4. BEDIENUNG DES RECEIVERS

Umbenennen Programmnamen ändern ( WEISS - Taste)

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

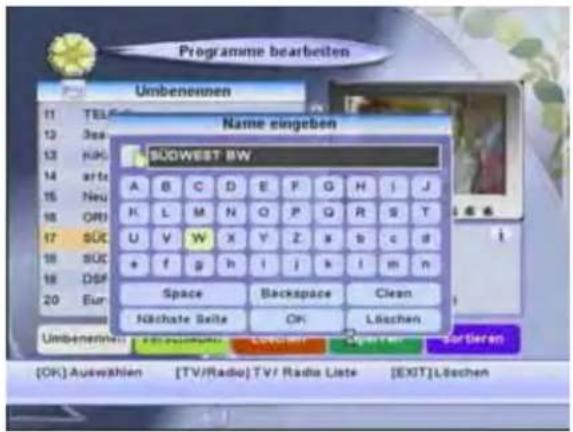

1. Drücken Sie die WEISS - Taste, um das Untermenü „Umbenennen“ aufzurufen.

1. Wählen Sie mit PR ▲ PR ▼ den Programmplatz aus und bestätigen mit OK.

2. Im Tastaturdialog können Sie dann die gewünschten Zeichen auswählen und speichern.

Mit den Cursor-Tasten PR ▲ PR ▼ oder wählen Sie einen Buchstaben an, und bestätigen ihn mit OK. So verfahren Sie mit allen Buchstaben, bis der neue Name (max. 13 Zeichen) komplett ist. Mit dem Befehl ‘◀’ (Backspace) löschen Sie immer den letzten Buchstaben.

1. Nach Markierung und Bestätigung der Schaltfläche "OK" mit der Taste OK wird der neue Name gespeichert, mit „Abbrechen“ oder EXIT wird der alte Name beibehalten.

⊗ Löschen Löschen eines Programms (ROT - Taste)

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig. Wählen Sie den Befehl "Löschen", so wird das gewählte Programm mit einem

'⊗' gekennzeichnet. Es können auch mehrere Programme nacheinander gekennzeichnet werden. Endgültig gelöscht werden sie erst, wenn das Menü mit EXIT verlassen wird. Es erscheint dann zuerst die Warnung „Achtung! Wollen Sie die Programme wirklich löschen?“. Bei der Eingabe „Nein“ werden die gekennzeichneten Programme nicht gelöscht, geben Sie aber „Ja“ ein, so werden Sie gelöscht.

Achtung!

Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, Vorsicht beim Löschen!

4. BEDIENUNG DES RECEIVERS

Verschiedene Arten von Programmlöschfunktionen

Aufzurufen über Taste ROT gewünschte Löschunterfunktion auswählen, entsprechende Programme mit OK markieren, mit Löschvorgang auslösen. Es werden allerdings nur die Programme gelöscht. Die Transponderdaten bleiben erhalten.

'Kanal Löschen' (s.o.) Das Programm, das mit dem Cursor und OK markiert wird, wird nach verlassen des Bearbeit- tungsmenüs gelöscht

'Lösche TP' GELB Alle Programme, die auf dem Transponder des markierten Programms gesendet werden, werden gelöscht. Die Radioliste ist hiervon nicht betroffen. Sie muß separat bearbeitet werden.

'Satellit löschen' ROT Es werden alle Programme gelöscht, die auf demselben Satelliten gesendet werden. Die Radioliste muß separat bearbeitet werden.

'Alles löschen' WEISS Die komplette TV- und Radioliste werden gelöscht.

Alle Programme eines Satelliten werden auf einmal mit der Löschkennzeichnung ⊗ markiert und mit EXIT gelöscht.

4. BEDIENUNG DES RECEIVERS

Sortieren

Programmliste nach verschiedenen Kriterien sortieren (BLAU - Taste)

Mit dieser Funktion können Sie die Programmliste automatisch sortieren lassen. Sie erhalten 6 Sortierreihenfolgen zur Auswahl:

1. Drücken Sie die BLAU - Taste auf der Fernbedienung, um in den Änderungsmodus „Sortieren“ zu gelangen.
2. Mit Taste OK öffnet sich die Liste der Sortiermöglichkeiten:

'Alphabet'

Nach Programmnamen alphabetisch von A-Z sortieren.

'Satellit'

Nach Satellitennamen alphabetisch von A-Z sortieren.

'FTA-> CAS '

Unverschlüsselte Programme an den Anfang stellen

' CAS-> FTA '

Verschlüsselte Programme \$ an den Anfang stellen

'FAV'

Favoritenprogramme ♥ an den Anfang stellen

'Normal'

Ausgangsreihenfolge herstellen

Mit Auslösen der Taste OK wird die Programmliste sofort umsortiert.

Warnung! Durch diese Sortierfunktion wird Ihre Programmliste nicht geändert. Sie können die Sortierung nur nutzen, um Programme schneller aufzufinden, um sie beispielsweise einzeln oder blockweisezu verschieben.

4. BEDIENUNG DES RECEIVERS

Favoritenlisten erstellen und bearbeiten

Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können. So können Sie in diesem Menü die Programme in bis zu 8 verschiedene Programmkategorien einsortieren. Vorprogrammiert sind: Favorit, Nachrichten, Wissenschaft, Sport, Filme, Kinder, Musik, Mode.

Drücken Sie die Taste MENU, dann

Programmverwaltung und mit OK wechseln Sie zum Menü „ Favoriten bearbeiten“. Es erscheint das Fenster der Programmverwaltung.

Mit Favoritenliste aus- wählen

TV/RADIO Zwischen der TV- und Radioliste umschalten

ROT Namen der Favoritenliste ändern

♥ Favorit Programme in eine von 8 Favoritenprogrammlisten aufnehmen

In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten. Vorprogrammiert sind 8 verschiedene: Favorit, Nachrichten, Wissenschaft, Sport, Filme, Kinder, Musik, Mode

Favoritenlistenname z R "Nachrichten"

1. Mit der -Taste wählen Sie die gewünschte Favoritenliste aus.
2. Markieren Sie mit der PR ▼ / Taste einfach das Programm
3. Drücken Sie OK. Das Programm wird in der Liste mit einem Symbol gekennzeichnet. Auf gleiche Art können Sie ein Programm aus der Liste entfernen.

4. BEDIENUNG DES RECEIVERS

Die Einblendung der Favoritenprogrammliste während des TV-Betriebs mit FAV enthält nur die mit dem entsprechenden Symbol, wie z.B. 😊, gekennzeichneten Lieblingsprogramme.

Favoritenliste umbenennen

1. Drücken Sie die Taste ROT auf der Fernbedienung, um ein Untermenü aufzurufen.

2. Im Tastaturdialog können Sie dann die gewünschten Zeichen auswählen und speichern.

(siehe Vorgehen beim Umbenennen von Programmen, ca.4 Seiten zuvor)

4.16 Neue Programme suchen

Der DVB-Receiver DX 2600U ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden. Es gibt im DX 2600U verschiedene Möglichkeiten der Programmsuche

Die detailierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 5 unter "Programmsuche".

4.17 Videorecorder-Betrieb

- Sie können einen Videorecorder (VCR) zum Aufzeichnen von Satellitenprogrammen und zum Abspielen von Aufzeichnungen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluß Ihres Videorecorders nutzen Sie die Scartverbindung "VCR" (Kapitel 3, "Installation").

Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.

4. BEDIENUNG DES RECEIVERS

• Die Steuerung Ihrer Videorecorderaufzeichnung über VPS ist nicht möglich, da bisher keine digitale Abstrahlung des VPS-Signals erfolgt.
• Bei VCR-Wiedergabe schaltet der Receiver auch im Bereitschaftsmodus (Standby) das Signal von der VCR- zur TV-Scartbuchse durch. Befinden Sie sich mit dem Receiver im TV-Betrieb, so wird dieser unterbrochen
• VCR-Aufnahmen können durch die OSD-Einblendungen des Receivers gestört werden. Achten Sie daher darauf, daß während einer Aufzeichnung keine Taste betätigt wird.
• Vergewissern Sie sich vor dem Start einer Aufzeichnung, daß nicht die Tonstummschaltung aktiviert ist oder die Lautstärke des Programms zu gering eingestellt wurde.
• Mit der im nachfolgenden Abschnitt beschriebenen Timer-Funktion lassen sich zur VCR-Aufzeichnung Programme zu vorbestimmten Zeiten ein- und ausschalten.

4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Wenn Sie nicht zu Hause sind, und eine Sendung mit Ihrem Videorecorder aufnehmen wollen, so können sie den DX 2600U automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nutzen. Zum einen als nur Ausschalt- oder nur Einschalt-Timer, zum anderen als Ein- und Ausschalt-Timer mit täglich bis zu 9 Timerplätzen.

Ebenso lässt sich ein solches Timer-Ereignis auch über den Elektronischen Programmführer (EPG) programmieren.

Hinweise! Achtung!

• Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Kapitel 6.4 „Zeiteinstellung“
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer. Kurzes Trennen vom Stromnetz bewirkt im eingeschalteten Betrieb die automatische Uhrzeit-Neueinstellung vom Satelliten.
• Findet vor der Auslösung eines Timers ein Stromausfall statt, so geht die aktuelle Uhrzeit verloren, folglich kann der Timer nicht starten.

4. BEDIENUNG DES RECEIVERS

Timer-Tabelle einfache Ein-/Ausschaltfunktion,

für bis zu 9 Timer täglich, wöchentlich, .....

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

Timer In der ersten Spalte werden die 9 möglichen Timerereignisse durchnummeriert.

Type Falls Sie ein Radio-Programm in den Timer übernehmen wollen stellen Sie in dieser Spalte auf „Radio“. Voreinstellung: „TV“

Programm Drücken Sie die OK-Taste, um aus der Programmliste den Programmplatz auszuwählen, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll. Voreinstellung: „kein“

Mon Wählen Sie mit den Zifferntasten 0.. oder mit den Monät des Start-Datums aus, 1...12. Voreinstellung: „aktueller Monat“

Tag Wählen Sie mit den Zifferntasten 0..9 oder mit OK den Tag des Start-Datums aus, 1...31. Voreinstellung: „aktuelles Tagesdatum“

Start Wählen Sie mit den Zifferntasten 0.. die Einschalt-Uhrzeit des Ereignisses aus, „00:00“. Voreinstellung: „aktuelle Uhrzeit“

Stop Wählen Sie mit den Zifferntasten 0.. die Ausschalt-Uhrzeit des Ereignisses aus, „00:00“. Voreinstellung: „aktuelle Uhrzeit“

Status Wählen Sie den Wiederholrhythmus. Aus: Timer ist deaktiviert und schaltet nicht zeitgesteuert ein/aus. Einmalig: Timer schaltet zu einem bestimmten Termin ein und setzt nach Abarbeitung den Status auf „Aus“. Täglich: Timer schaltet täglich zur angegebenen Zeit ein und aus. Wöchentlich: Timer schaltet jede Woche am selben Wochentag ein u. aus.

Mit EXIT verlassen Sie das Timermenü oder wechseln mit PR zur nächsten Zeile, um den nächsten Timerplatz einzustellen (Eingaben bleiben erhalten).

4. BEDIENUNG DES RECEIVERS

Timer aktivieren

Damit ein Timer-Ereignis tatsächlich abgearbeitet werden kann und den Receiver automatisch ein-/ausschaltet, darf im Feld 'Status' auf keinen Fall 'Aus' stehen.

Ablauf eines Timers

Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert (Status = Aus). Die Daten werden automatisch zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so daß sich der Receiver beispielsweise wöchentlich ein- und ausschaltet. wenn die Timerplätze nicht manuell mit Status = "Aus" deaktiviert werden.

Automatisches Abschalten im TV-Betrieb:

Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher im Timer die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

Timer löschen

Taste ROT löscht die Inhalte des gerade markierten Timerereignisses

Timer programmieren über EPG mit Taste GELB

Wenn Sie mit der EPG-Taste das Programmführerfenster (Abschnitt 4.13) aufgerufen, eine Sendung angewählt haben und die Taste Timer GELB betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

Wenn der Status auf 'Einmal', 'Täglich' oder 'Wöchentlich' gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle (s.o.) zu finden.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5 Für Fortgeschrittene: Suchen von Programmen

Der DVB-Receiver DX 2600U ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Programmsuchfunktionen:

Es gibt im DX 2600U verschiedene Möglichkeiten neue Programme zu suchen:

• Einen kompletten Satelliten absuchen (Automatische Programmuche, Abschnitt 5.1)
• einen/e Transponder/Frequenz absuchen (Manuelle Programmsuche, Abschnitt 5.2) oder gezielt ein einziges Programm (Abschnitt 5.4).

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden aus den Programmlisten gelöscht.

"Signalpegel" prüfen

Diese Anzeige dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar..

Signal:

ab 30%

ausreichender

Signalpegel

Qualität:

<40%

kein

Signal

ab 40%

Empfang möglich

ab 70% guter Empfang

(bei 60cm Antenne auf Astra 19°;

bei 80cm, Erhöhung um ca. +5%)

Ursachen für schlechtes Signal:

Die Transponderdaten sind wahrscheinlich falsch, oder falscher Satellit (s.o.).

Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre

Receivereinstellungen!

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.1 Alle Programme eines Satelliten suchen (Automatische Suche)

Die automatische Programmsuche sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten MENU, UNO OK den Menüpunkt "Installation", dann das Untermenü "Automatische Programmsuche".
2. Wählen Sie mit den Tasten OK die Satelliten aus, auf den Ihre Antenne ausgerichtet ist, z.B. (1) ASTRA 19,2°E (Kennzeichnung mit ☑)
3. Starten Sie den Suchprozess mit Farbtaste BLAU 'Suchen'

Mit der Farbtaste WEISS wechseln Sie zu den „Such-Optionen“ und ändern mit den Tasten die Einstellungen.

Diese Anzeige dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar. Qualität: <40% kein Signal ab 40% Empfang möglich ab 70% guter Empfang

Farbtaste : BLAU

Startet den Programmsuchlauf auf allen vordefinierten Transpondern/Frequenzen des gewählten Satelliten.

Farbtaste GRÜN

Wechselt zur manuellen Programmsuche auf einem Transponder/Frequenz und zu der Transponder.-Verwaltung der vordefinierten Frequenzen des gewählten Satelliten (Kap 5.2)

Farbtaste ROT: Wechselt zum Menü 'Antennenkonfiguration' (Kap 6.1)

Farbtaste GELB: Dient zum Ändern des Satelliten-Namens. Gehen Sie dabei gleich vor, wie beim Ändern eines Programmnamens in Kapitel 4.15

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.

Daten des aktuell durch- suchten Transponders

Auflistung der gefunden TV- und Radioprogramme

Fortschrittsanzeige des Suchlaufs

Signalpegel des aktuell durchsuchten Transponders (s.o.)

1. Der Suchlauf ist abgeschlossen, sobald die Fortschrittsanzeige 100% anzeigt und das Funktionsfeld "Abbruch" auf "Anzeigen" wechselt.
   Die Anzahl gefundener Programme ersehen Sie aus obigem Fenster.
   Wurden keine Programme gefunden gab es entweder keine neuen Programme oder Sie sollten Ihre Antennenanlage überprüfen.
   Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre Receivereinstellungen: Transponderdaten, Satellitendaten im Menü "Antennenkonfiguration" !
2. Gespeichert werden die neuen Programme erst beim Verlassen des Menüs durch den Befehl „Anzeigen“ oder mit zweimal EXIT. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberücksichtigt.
3. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (Kap. 4.15).

Hinweis! Findet der

DX 2600U mehr Programme als er noch Speicherplatz besitzt, so beendet er die Suche automatisch bei der entsprechenden Transponder Nr. Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT oder auf der Fernbedienung abzubrechen.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Such – Optionen (Taste WEISS)

Die im Folgenden erläuterten Such-Optionen dienen der Erleichterung bei der Programmsuche.

Mit der Farbtaste WEISS wechseln Sie zu den „Such-Optionen“ und ändern mit den Tasten die Einstellungen.

Mit der Farbtaste WEISS wechseln Sie zu den „Such-Optionen“

⇒ NIT Ein; NIT Aus Bei eingeschaltetem NIT, werden Daten aus der „Network Information Table“ vom Satellitenausgelesen und verwertet, z.B. neue Transponder angelegt

⇒ Frei, Verschlüsselt; Alle Bei 'Frei' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Alle' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufge- listet.

Danach starten Sie wie gewohnt den Programmsuchlauf.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.2 Manuelle Programmsuche -- Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Verse-

hen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

Aktivieren Sie mit den Tasten

MENU, und den OK

Menüpunkt "Installation", dann das Untermenü "Manuelle Programm-suche".

Satellit auswählen

Vorbelegte Transponderliste

Frequenz, Symbolrate und Polarisation sind einem Transponder zugeordnet

Such-Optionen einstellen

Diese Anzeige dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar (s.o.) Qualität: <40% kein Signal ab 40% Empfang möglich ab 70% guter Empfang

Farbtaste : BLAU

Startet den Programmsuchlauf auf dem gewählten Transponder

Farbtaste: GRÜN

Löscht den aktuell gewählten Transponder

Farbtaste : Wechselt zum Menü

'Antennenkonfiguration' (Kap 6.1)

Farbtaste GELB: Wechselt zur PID-Eingabe zur gezielten Programmsuche

Farbtaste WEISS: Eingabe der Parameter eines neuen Transponders

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

SatellitenName Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten.

Zur Auswahl stehen max. 64 Satelliten, wie ASTRA, HOTBIRD, EUTEL 10, EU-TEL 7, THOR, EUTEL 16, EUTEL1F4, Arab2A3A, , TÜRKSAT, NILSAT, Sirius, Telecom2B, Amos, Hispasat, Telstar, u.a., sowie New 01 bis 30.

Die Auswahl der Namen erfolgt mit 📄/ unter den Namen „Newsat xx“ lassen weitere Satelliten anlegen, indem sie unter diesen Namen neue Transponder (zwei Zeilen weiter unten) anlegen.

Der Satellitenname lässt sich im Menü 'Automatische Programmsuche' unter dem Menüpunkt Umbenennen ändern.

Transponder Übertragungskanal. Die Transpondernummern sind pro Satellit in der Reihenfolmax. 2000) ge wie sie eingegeben wurden, meist nach aufsteigender Frequenz, durchnummeriert. Neue Transponder werden hinten angehängt. Die

Nummerierung hat daher nichts mit den Transpondernummern der

Satellitenbetreiber zu tun. Wird eine Nummer angewählt, so werden in den darunterliegenden Zeilen die zugehörigen Empfangsparameter angezeigt.

Die Auswahl erfolgt mit

Frequenz Sendefrequenz des Satelliten auf einem Transponder. Direkte Zifferneingabe mit Tasten 0...9. Einzelne Zifferpositionen löschen mit .Eingabe von "0" bis "99999" MHz

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen löschen mit .Eingabe von "00000" bis "99999" Ksps

Polarisation Empfangsebene des LNB. Mit 🐘/ 🐘 einstellen: "HOR" (Horizontal) oder "VER" (Vertical)

Such Option Bei 'FTA' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Alle' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet. Bei CAS (Conditional Access) nur die verschlüsselten. Einstellen mit 🐘/·"FTA", "CAS" oder "Aus".

NIT Suche Bei eingeschalteter NIT Suche, werden Daten aus der „Network Information Table“ vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt Einstellen mit 📄/·“Aus” oder "Aus".

Hinweis! Ändern Sie nicht die Daten der vorprogrammierten Transponder, da sonst die zugehörigen vorprogrammierten Programme verloren gehen können.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Programmsuchlauf

1. Wählen Sie mit den Tasten im Feld "Satelliten Name" den Satelliten aus, auf dem gesucht werden soll.

2. Wählen Sie nun der Übertragungskanal (Transponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den

darunterliegenden Zeilen angezeigt und sollten nicht verändert werden, da die zugehörigen vorprogrammierten Programme verloren gehen können. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Oder mit der Taste OK die Transponderliste zum Auswählen öffnen.

1. Starten Sie mit Taste BLAU den Suchlauf. Das Transponder-Suchlauffenster öffnet sich:

Erscheint in der Balkenanzeige keine Signalqualität sind die Transponderdaten wahrscheinlich falsch, oder es wurde ein falscher Satellit angewählt. Ggf. Transponderdaten oder Anlageninstallation überprüfen.

Daten des aktuell durch- suchten Transponders

Auflistung der gefunden TV- und Radioprogramme

Fortschrittsanzeige des Suchlaufs

Signalpegel des aktuell durchsuchten Transponders

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmnamen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

2. Der Suchlauf ist abgeschlossen, sobald das Funktionsfeld "Abbruch" auf "Anzeigen/View" wechselt.

3. Gespeichert werden die neuen Programme erst beim Verlassen des Menüs mit EXIT während die Meldung "Bitte warten, Daten werden gespeichert" erscheint. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberührt.

4. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 4.15 "Programme sortieren,...").

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.3 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die einzelnen Programme des Transponders gesucht werden.

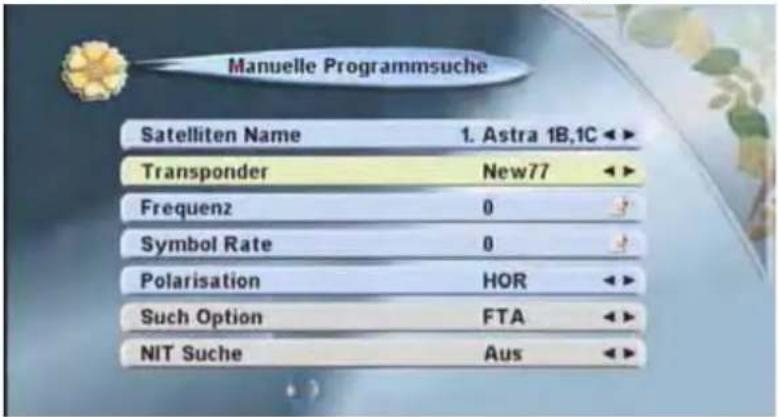

Ändern und Neuanlegen von Transpondern

1. Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation", dann das Untermenü "Manuelle Programmsuche". Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

1. Wählen Sie mit den Tasten 🐘imlersten Feld den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.
2. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Oder mit der Taste OK die Transponderliste zum Auswählen öffnen.
3. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Dazu drücken Sie die Taste WEISS, das Feld 'Transponder' stellt sich auf die höchste TP NR. (Frequenz: 0) ein. Geben in den nächsten Zeilen die Parameter ein. Direkt nach Eingabe einer Frequenz wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Ändern Sie nun die Werte in den anderen Zeilen indem Sie mit PR ▲▼ und diese anwählen und wie oben angegeben (Abschnitt 5.2) verändern.

2. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste EXIT zweimal, um das "Programmsuche"-Fenster zu verlassen.

Es erfolgt die Meldung „Speicherung läuft ...“. Erst jetzt werden die geänderten Daten endgültig übernommen.

Achtung! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muß auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.

2. Lösen Sie dann den Löschvorgang "TP Löschen" mit Taste GRÜN aus.

1. Bestätigen die darauffolgende Abfrage oder verwerfen sie mit EXIT.

1. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü mit zweimal EXIT verlassen wird.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.4 PID Eingabe - Ein einzelnes Programm auf einem Transponder suchen

Üblicherweise werden die PID-Nummern, welche die konkreten Daten eines Programms bestimmen über den Suchlauf automatisch korrekt eingestellt. Die Änderung der PID-Nummer (Erklärung siehe Anhang "SAT-Lexikon") ist zum Beispiel dann von Interesse, wenn der Programmanbieter das Programm in mehreren Sprachen überträgt. Weil die Identifikation der Audio-Signale und Video-Signale in dem empfangenen digitalen Datenstrom über vorgegebene PID-Nummern erfolgt, läßt sich durch Austauschen der Audio-PID eine entsprechend andere Sprache direkt einem Programm zuordnen.

Voraussetzung für die Eingabe der PIDs ist die Kenntnis der PID-Nummer. Aus der einschlägigen SAT-Literatur oder aus dem Internet (www.SATCODX.com) erhält man in der Regel die aktuelle Information darüber.

Gewöhnlicherweise werden die Werte jedoch automatisch gefunden und eingestellt.

Sie wollen ein einzelnes Programm auf einem Transponder suchen (PID Daten müssen bekannt sein)

1. Sie befinden sich im Fenster für Manuelle Programmsuche.
2. Wählen Sie mit den Tasten 🐘/im ersten Feld den Satelliten aus, auf dem gesucht werden soll.

3. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, auf dem das gewünschte Programm ausgestrahlt wird. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

4. Öffnen Sie im Programmsuche Fenster mit der Taste GELB den Menüpunkt "PID Eingabe".

Sie erhalten daraufhin 3 Felder zur Eingabe.

1. Alle PID-Nummernfelder sind max. 4-stellige, dezimale Werte und werden nacheinander mit den Zifferntasten 0...eingegeben.
2. Nach Betätigung der Taste OK auf dem 'OK' Feld startet die Programm-suche mit der manuellen PID-Einstellung automatisch.
   Nach Beendigung der Suche wird ein Programm unter dem Namen "NewCH" auf einen neuen Programmplatz am Ende der Programmliste angelegt, das anschließend über das Menü "Programmverwaltung" umbenannt werden kann.

6. GRUNDEINSTELLUNGEN

6 Grundeinstellungen

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix oder eines digitalen DiSEqC 1.2-Drehmotors vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

6.1 Antennenkonfiguration – für Mehrsatellitenempfang

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Antennen die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind max. 16 verschiedene Antennen möglich.

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC Sat 1" HOTBIRD "Universal LNB" "DiSEqC Sat 2"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

Für DiSEqC 1.2 Drehmotoren lesen Sie bitte das nächste Kapitel 7.

Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation" und dann das Untermenü "Antennenkonfiguration".

6. GRUNDEINSTELLUNGEN

Automatische Programmsuche Manuelle Programmsuche

New Sat

[OK]Liste anzeigen

[◀▶] Ändern

Farbtaste : ROT

Wechselt zum Fenster der Automatischen Programmsuche (Kap 5.1)

⇒ ASTRA, HOTBIRD, EUTEL 10, .....
1 ... 999
⇒ Universal, Normal, C-band, Breitb.
00000 ... 99999, 9750
00000 ... 99999, 10600
⇒ Aus, Ein, Auto
0V, 12 V
Sat 1, Sat 2, Sat 3, Sat 4, Kein
Auto, Aus, 14 V, 18 V

Farbtaste: GRÜN

Wechselt zur manuellen Programm- suche und zu der Transponder.-

Verwaltung der vordefinierten Frequenzen des gewählten Satelliten (Kap 5.2)

Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden. Zur Auswahl steht eine große Liste von Satellitennamen.

Die Auswahl der Namen erfolgt mit

Voreinstellung: "Antenne1: ASTRA, Antenne 2: Hotbird"

Transponder Beispieltransponder des gewählten Satelliten zur Anzeige des Signalpegels. Voreinstellung: Frequenz des gerade aktuell eingestellten TV-Programms.

LNB Type In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "Universal.". Dies hat zur Folge, daß die zwei LNB Local-Oszillator-Frequenzen in den nächsten Zeilen "LNC 1" und "LNC 2" unveränderbar voreingestellt sind. In Ausnahmefällen kann auf "Normal" gestellt werden, um die LO-Frequenzen individuell einzugeben. C-Band/Breitband: Spezielle Steuersignale für C -Band und Breitband LNBs.

LowBand Freq. LO-Frequenz für unteres Frequenzband (10600-11700MHz). Voreinst.: 9750MHz

HighBand Freq. LO-Frequenz für oberes Frequenzband (11700-12750MHz). Voreinst.:10600MHz

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muß hier auf "0kHz" oder "22kHz" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Auto"

0/12 V(Option) Es kann ein Schalter eingesetzt werden, der mit dem 12 V Cinch-Ausgang am Receiver (wenn vorhanden) zwischen den Satelliten umschaltet. Es sind damit 2 weitere Satelliten mit "0V" und "12V" ansteuerbar. Diese Schaltfunktion kann auch mit der DiSEqC-Schaltfunktion gekoppelt werden, so daß bis zu 8 verschiedene Satellitenantennen angesteuert werden können.

6. GRUNDEINSTELLUNGEN

DiSEqC Wird ein DiSEqC-tauglicher Umschalter eingesetzt können damit bis zu 4 verschiedene Satelliten "Sat 1" bis "Sat 4" im oberen und unteren Band mit beiden Polarisationsebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB. Voreinstellung: "Sat1" (ASTRA) und "Sat 2" (HOTBIRD)

Hinweise!

• Wenn Sie die Befehle "Sat 3" und "Sat 4" benutzen wollen fragen Sie Ihren Fachhändler nach DiSEqC-Schaltern, die auf „committed switches“ reagieren, da diese nicht handelsüblich sind.
  -Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.
  -- Für den Betrieb einer Ein-Satellitenanlage ohne DiSEqC-Schalter (z.B. nur ASTRA-Empfang) ist empfehlenswert, das Signal auf „Nein“ zu stellen, um die Programm-Umschaltzeiten zu beschleunigen

LNB Versorgung

Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten. Steht die Einstellung auf "Auto" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Auf "AUS" stellen, wenn Sie z.B. an eine Antennenanlage als Einkabellösung angeschlossen sind. Voreinstellung: "Auto"

6.2 Neuen Satellit anlegen

1. Aktivieren Sie mit den Tasten MENU, PR▼ und OK den Menüpunkt "Installation", dann das Untermenü "Antennenkonfiguration".

Ersten freien Satellitennamen auswählen oder mit Taste WEISS.

ROT Ändern des Satellitennamens

GRÜN Transponder anle- gen und Suchlauf

1. Wählen Sie mit den Tasten 📄/ 📄 im Feld "Satellit" einer der Satellitennamen „Newsat 01 bis 48“ aus und stellen alle Steuersignale ein.
2. Ein Satellitenname läßt sich durch betätigen der Taste ROT (Automatische Programmsuche) unter dem Menüpunkt Umbenennen ändern. Gehen Sie dabei gleich vor, wie beim Ändern eines Programmnamens in Kapitel4.15
3. Legen Sie unter diesem neuen Namen im Menü 'Manuelle Programmsuche' neue Transponder mit ihren Frequenzen an (siehe 5.3) und starten Sie dann den Suchlauf auf diesem Satelliten.

6. GRUNDEINSTELLUNGEN

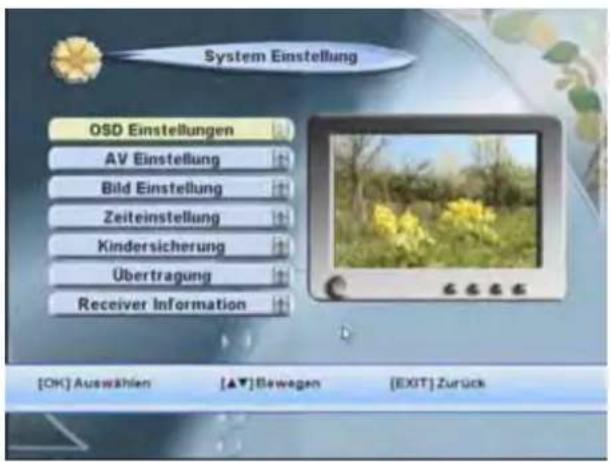

6.3 Systemeinstellung

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Systemeinstellung".

Mit OK eines der Untermenüs aufrufen.

Bedienung in den Untermenüs:

Mit ; Einstellung ändern.

Mit OK wird die Liste der möglichen Eingaben aufgeführt.

Mit PR ▲▼ können die einzelnen Angaben aus der Liste gewählt werden.

Mit OK werden die Einstellungen übernommen.

Mit PR▲▼ wählen Sie die nächste Zeile an.

Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

6.3.1 OSD Einstellung

Aktivieren Sie mit den Tasten und den Menüpunkt "OSD Einstellung" um die Einstellungen für das Bildschirmmenü vorzunehmen.

⇒ Engl.,Deutsch,Ital.,Span.,Franz.,Türk.

1 ... 10

1 ... 10 Sec.; 5 Sec.

A; B

OSD Sprache In dieser Zeile können Sie die Sprache der OSD-Einblendungen auswählen. Zur Auswahl stehen 8 Sprachen: Englisch, Griechisch, Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch und Russisch. Voreinstellung: "Deutsch"

OSD Transparenz Sie stellen in dieser Zeile ein, wie transparent die Menü-Einblendung über das TV-Bild gelegt werden. Voreinstellung: "10" (keine Transparenz)

OSD Anzeige Sie stellen in dieser Zeile ein, wie lange die Programminformations-Einblendung beim Programmumschalten angezeigt werden soll. Voreinstellung: "5 Sec"

Remote System

Für die neue FB22 „Dual-Mode“-Fernbedienung mit 2 IR Codes:

Damit ist es möglich 2 gleiche Geräte mit nur einer Fernbedienung getrennt zu steuern.

Sie stellen in dieser Zeile ein, auf welchen Fernbedienungscode der Receiver reagieren soll, Code A oder Code B. Um in dieser Zeile von System A auf B umzuschalten, müssen Sie die Taste Shift auf der Fernbedienung FB22 gedrückt halten, und dann die Taste ▶ betätigen.

Um System B in einem Receiver zu nutzen, müssen Sie während den Operationen die Taste Shift gedrückt halten, dann können Sie alle Tasten bedienen.

Wird System A genutzt, so können die Tasten direkt bedient werden.

Es ist zu empfehlen System B für den VCR Receiver zu benutzen, da Dieser weniger oft bedient wird. Somit ist der Zugang zum TV Receiver mit System A sofort möglich. Voreinstellung: "A"

6. GRUNDEINSTELLUNGEN

6.3.2 AV Einstellung

Aktivieren Sie mit den Tasten und den Menüpunkt "AV Einstellung", um die Videoausgangssignale einzustellen.

4:3; 16:9; Letterbox
⇒ Ja; Nein
PAL; NTSC; SECAM, Auto
RGB; YC; FBAS

Bildschirmformat

Wählen Sie je nach angeschlossenem TV-Gerät "4:3", "16:9" oder Letterbox. Letztere Einstellung dient der vollständigen Bilddarstellung bei 16:9-Ausstrahlungen auf 4:3-Bildschirmen.

Voreinstellung: "Letterbox"

Schwarzbild

Wird hier auf „Ja“ geschaltet, so wird beim Umschalten der Programme kurz ein schwarzes Bild eingeblendet, bis der Receiver mit dem Satelliten synchronisiert ist. Wird auf „Aus“ geschaltet, so friert das Bild kurz ein, und der Receiver versucht schnellstmöglich ein Bild darzustellen. Dabei kann es kurz zu Klötzchenbildung kommen. Voreinstellung: "Nein"

TV-Geräte-Typ

Sie haben hier die Möglichkeit die Fernsehnorm Ihres angeschlossenen Fernsehgerätes auszuwählen: PAL, NTSC, SECAM.

Voreinstellung: "PAL"

Video Ausgang Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "FBAS" oder "RGB". Die signalbedingte bessere Bildqualität der Einstellung "RGB" wird nur dann wirksam, wenn folgende Voraussetzungen erfüllt sind: Angeschlossenes TV-Gerät ist RGB Berüglichung mit vollbelegtem Scartkabel (U-Version). Mit RGB-Signalen kann es bei Videotext in Zusammenhang mit einzelnen TV-Geräten zu Unverträglichkeiten in Form von störenden Hintergrundbildern kommen. Dann muß die Einstellung auf FBAS gestellt werden.

Voreinstellung: "RGB"

6.3.3 Bild Einstellung

Aktivieren Sie mit den Tasten und den Mehüpunkt "Bild Einstellung", um Farbe, Kontrast und Helligkeit des Bildes einzustellen.

0..20;10
0..20;12
0..20;10
0... 20;10

Mit OK auf OK-Feld bestätigen, speichert die Änderungen 'Rücksetzen' bewirkt das Zurücksetzen auf die Werkseinstellungen.

6. GRUNDEINSTELLUNGEN

6.4 Uhrzeit einstellen

• Um korrekte Uhrzeitenanzeigen zu können, muß die Eingabe für Lokalzeit und die Sommerzeit korrekt gemacht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese übernimmt der Receiver automatisch.
• Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.

⇒ + 1:00; +/- 12:00 Stunden

Ein; Aus

⇒ Jahr; Monat; Tag

00:00 ... 23:59

Lokalzeit Stelle

n Sie hier den Zeitunterschied Ihres Ortes gegenüber der Greenwich Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 30 Minuten Schritten. Voreinstellung: "+ 1:00"

Beim Öffnen der Einstellliste mit OK werden hinter der Zeit immer einige Städtenamen eingeblendet, für die die eingestellte Lokalzeit gilt.

Sommerzeit Während der Sommerzeit muß hier auf "Ein" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muß wieder auf "Aus" gestellt werden. Voreinstellung: "Aus"

Jahr, Monat, Datum, Stunde

Sollten in diesen Zeilen falsche Angaben stehen, können Sie die Werte mit OK, ; oder den numerischen Tasten auf der Fernbedienung korrigieren

Ratsam ist bei falscher Uhrzeit jedoch, dass Sie zum Datum/Uhrzeit stellen den Receiver kurzzeitig vom Stromnetz trennen. Nach dem Wiedereinschalten auf einem Programmplatz holt sich der Receiver Uhrzeit und Datum automatisch korrekt vom Satelliten.

6. GRUNDEINSTELLUNGEN

6.5 Kindersicherung

Es gibt zwei Stufen der Kindersicherung:

1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 4.15 "Sperren" von Programmen. Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben.
2. Alle Programmierungsfunktionen des DX 2600U werden nach Sperrung der Installation, d.h. durch Einrichten des Kennwortes, verriegelt und nur durch Eingabe des Kennwortes zugänglich.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksmäßig auf „Aus“ eingestellt. Es kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt 'ø' gekennzeichnet werden, es läßt sich aber trotzdem anschauen.

Kindersicherung aktivieren – Kennwort einrichten

Zur Aktivierung der Kindersicherung richten Sie ein Kennwort ein.

1. Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln Sie zur Menüzeile "Systemeinstellung".

2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Kindersicherung" und bestätigen mit OK. Geben Sie zuerst das aktuelle, 4-stellige Kennwort mit den Zifferntasten 3. 0..ein⁹ Werksseitig wurde es auf '0000' eingestellt.

3. Die Kindersicherung ist werks-seitig auf „Aus“ eingestellt. Stellen Sie mit 🚗 die Zeile Kindersicherung auf 'Ein'.

6. GRUNDEINSTELLUNGEN

1. Die Installationssperre ist werksseitig auf „Aus“ eingestellt.

Stellen Sie mit ▶ die Zeile Installation sperren auf 'Ein'.

1. Bei Belassen des aktuellen Kennwortes verlassen Sie mit EXIT das Menü. Wenn Sie das Kennwort ändern wollen, so bewegen Sie die Markierung mit PR auf die nächste Zeile „Neues Kennwort“ und geben Sie mit den Tasten 0..9 eine 4-stellige Zahl ein.

2. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.

3. Verlassen Sie nun das Menü mit EXIT. Die Kindersiche-

rung, d.h. das Kennwort, ist aktiviert nachdem der Receiver einmal aus- und wieder eingeschaltet wurde. Die meisten Menüs können nun nur noch nach Eingabe des Kennwortes bedient werden sowie alle einzeln gesperrten Programme.

Um einzelne Programme zu sperren, wählen Sie das Menü „Programmverwaltung“ an.

• Geben Sie das aktuelle Kennwort ein und 'Programme bearbeiten erscheint.
• Berle Befeln „Speiren“ an.
• Wählen Sie mit den PR▲▼ Tasten das Programm an, das Sie sperren wollen.
  • Betätigen Sie die Taste OK
• Jeder Programmplatz, auf dem Sie nun die Taste OK betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm a.
• Mit der Taste EXIT verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.
• Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

Kennwort ändern

Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein. Nun können Sie die gesamte Kindersicherung wieder ausschalten oder das Kennwort ändern. Aktivieren Sie den Befehl Kennwort und geben Sie das aktuelle Kennwort ein. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Kennwort bestätigen“ noch einmal wiederholen müssen (siehe oben Schritt 1. bis 8.).

Kennwort vergessen?

Master Kennwort: "2381"

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "2381" in das Menü.

Kindersicherung deaktivieren – Kennwort aufheben

1. Aktiv, Keder Siekandy aus dem Systemeinstellungsmenü und geben Sie das aktuelle Kennwort ein.
2. Nun können Sie die gesamte Kindersicherung wieder ausschalten indem Sie mit 📄 die zweite Menüzeile Kindersicherung auf 'Aus' stellen.
3. Verlassen und speichern der Einstellung mit EXIT.

6. GRUNDEINSTELLUNGEN

6.6 Softwar e Update über Satellit

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die RS 232-Schnittstelle zu Hause bei unseren Kunden (siehe Abschnitt 6.7). Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Upgrade über Satellit“ unter „Receiver Information“. Nutzen Sie diesen Service speziell, wenn es mit einzelnen Programmen oder einer Funktion des Gerätes Probleme geben sollte.

Software-Update

Alle Neuerungen und Verbesserungen einer Betriebssoftware erhalten Sie per Satelliten-Download auf ASTRA 19,2°, ohne PC-Verbindung.

1. Wählen Sie einfach aus dem Hauptmenü den Befehl „Systemeinstellung“, dann „SW Update“ aus.
2. Starten Sie die Übertragung mit Bestätigung der Taste OK und suchen Sie nach einer neuen Softwareversion, was einige Minuten in Anspruch nimmt.
3. Findet der Receiver eine aktuellere Version, bietet er Ihnen die Möglichkeit zum selbstständigen herunterladen an. Markierung auf „Ja“ setzen und mit OK starten.

4. Das Suchen und das eigentliche Herunterladen der Software kann 30 Minuten und länger dauern. Der Fortschritt des Downloads wird in Form eines Balkens dargestellt

5. In diesem Fenster werden Sie nach dem Ende des Downloads über die wirksam werdenden Änderungen informiert. Mit den PR ▲ / PR ▼ -Tasten blättern Sie in dem Informationsfeld auf und ab.

6. Mit Betätigung der roten Taste auf der Fernbedienung erhalten Sie die Kontrollabfrage.

7. Meldung: „Übertragung beendet. Wollen Sie Speichern?“ Gelbe Markierung auf "Ja" setzen und mit OK bestätigen. Dann wird die Software endgültig im Receiver gespeichert Mit "Nein" beenden Sie ohne die Software zu aktualisieren.

8. Dann das Gerät kurz ausschalten und neu starten.

Mit der Einstellung 'TP ändern' können Sie mit Hilfe der Tästdaten des Update Transponders auf dem Satellit ändern, was jedoch in der Regel nicht notwendig ist. Sollten Sie diesen dennoch verstellt haben, kann es sein, dass Sie kein Update mehr vom Satelliten empfangen. Dann einfach Gerät auf „Werkseinstellung“ durü setzen (Kap. 6.10)

6. GRUNDEINSTELLUNGEN

6.7 Software Upgrade über RS 232/USB Schnittstelle

Sie haben auch die Möglichkeit des Überspielens einer neuen Gerätesoftware über die RS 232 Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Receiver Informationen" Ihres Receivers (Abschnitt 6.9).

Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

Statt mit Hilfe eines PCs können Sie eine neue Software auch von einem Receiver auf einen anderen kopieren oder per USB von einem Memory Stick oder einer externen Festplatte. Dazu muss die Software datei einfach nur auf den Stick gespeichert werden. Anschließend diese Datei im USB-Menü auswählen und das Update läuft automatisch und sehr schnell ab(siehe separate Anleitung).

SYSTEMVORAUSSETZUNGEN für RS232 Upgrade

1. PC mit serieller Schnittstelle RS232
2. Mindestens Windows 95 als Betriebssystem
3. RS232 Schnittstellenkabel (serielles AT-AT Link-Kabel/Nullmodemkabel) mit folgender PIN-Belegung:

Receiver --> PC	PC
9-pol. Buchse--> 9-pol. Buchse	(oder 24-pol. Buchse)
PIN 2 -->PIN 3	---- PIN 3
PIN 3 -->PIN 2	---- PIN 2
PIN 5 -->PIN 5	---- PIN 7

Anleitung für das Upgrade mit PC

1. Bitte führen Sie zuerst die heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert.

2. Kommunikationsprogramm 'CEdit'

3. SW-Version.bin (Datenfile der neuen Software)

4. Readme.txt (Kurzanleitung)

5. Lesen Sie die Datei Readme.t xt und befolgen die angegebenen Schritte.

6. Verbinden Sie den Receiver über das RS 232 Schnittstellenkabel mit dem PC.

Ziehen Sie niemals den Netzstecker während des Übertragungsprozesses oder während der Receiver intern noch beschäftigt ist, da sonst der Speichelera katein beschädigt we

Programmlisten am PC bearbeiten

Mit dem PC-Programm 'CEdit' lassen sich neben dem Download von neuer Software, Programme (max. 2500) am PC auslesen, einlesen, importieren, edit ren, umbenennen, suchen, sortieren, einfügen, löschen und speichern.

6. GRUNDEINSTELLUNGEN

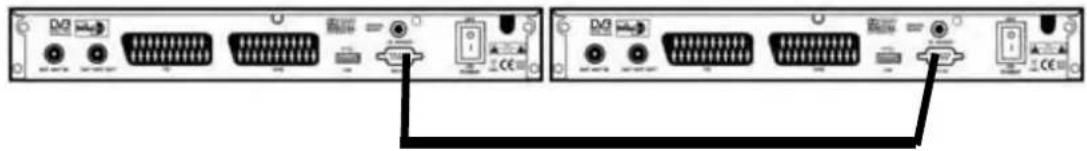

Anleitung für das Upgrade/Datenüberspielen von einem Receiver zum anderen

1. Verbinden Sie die beiden DX 2600U über das RS 232 Schnittstellenkabel.

1. Schalten Sie das Sendegerät ein (auf beliebigen Programmplatz).
2. Schalten Sie nun das Empfangsgerät (das aktuakisiert werden soll) am Netzschalter ein. Erscheint in der Anzeige "d.000" beginnt der Übertragungsprozess

1. Während der Datenübertragung zeigt der DX 2600U in der Anzeige den aktuellen Zustand des Vorgangs an, z.B. bei "d.062" ist 62% der Übertragung erfolgt.

6.8 Bedeutung verschiedener Geräteanzeigen

 : Systemstart  : Daten Auslesen  : Warten! Anzeige  : laufende Datenübertraqung  : Fehler im FLASH ROM  : Fehler bei der Datenübertragung  : Videorecorder-Betrieb über die VCR-Buchse  : TV Betrieb (kein Re- ceiverempfang am TV)

6. GRUNDEINSTELLUNGEN

6.9 Receiver Information

Hier finden Sie einige Angaben zum Gerät DX 2600U für den Service-Fall. Aktivieren Sie mit den Tasten MENU, viermal und den OK Menüpunkt "Receiver Information".

6. GRUNDEINSTELLUNGEN

6.10 Lade Werkseinstellung – Resetfunktion

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen können t dies so k Sie mi Funktion den Receiver in den Auslieferungszuszen. rdencks Es we le Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.  Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation" und wechseln dann auf den Untermenüpunkt "Werkseinstellung". Nach Auslösen mit erscheint folgende Meldung:  Mit „Nein“ verlassen Sie das Menü wieder, und mit „Ja“ wird der Vorgang durchgeführt. Auf dem Bildschirm wird währenddessen die Meldung "Werkseinstellung wird geladen. Bitte warten ..." angezeigt. In der Geräteanzeige „boot“ und 4 Striche. Nach ca. 5-10 Sekunden ist der Vorgang beendet und das Gerät schaltet ein.

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7. Bedienung eines DiSEqC 1.2 gesteuerten Stellmotors


Close-up of a satellite dish antenna mounted on a vertical pole, showing mechanical components and wiring (no text or symbols visible)

q DiSEqC 1.2 konform q Greift sofort auf die Programme aller vorprogrammierten Satelliten zu (ohne Programmsuchlauf) q Individuelle Standortberechnung möglich q Bis zu 64 Satellitenpositionen ansteuerbar q Gleichzeitiger Betrieb mehrerer Antennen/Umschalter möglich q Automatische Signalpegelerkennung q Referenzbefehl für Mittelstellung (Position 0°) q Korrekturfunktion bei verstellter Antenne (Calculate) Die korrekte Ausrichtung der Antenne ist von äußerster Wichtigkeit, damit alle Satelliten empfangen werden können. Bei der Programmumschaltung zwischen verschiedenen Satelliten müssen Sie ein kurze Zeit warten, bis der Motor die Antenne eingestellt hat. Da die einmal eingestellten Satellitenpositionen nicht im Receiver, sondern im Motor abgespeichert werden, gehen diese Daten auch bei Stromausfall oder bei einem Wechsel des Receivers nicht verloren. In der Werkseinstellung haben Sie Zugriff auf alle vorprogrammierten Programme aller Satelliten, ohne einen Programmsuchlauf durchführen zu müssen. Diese dienen als Hilfe bei der Suche einer Satellitenposition. Nachdem alle Satellitenpositionen von Ihnen eingerichtet und gespeichert wurden, stellt sich die Antenne automatisch auf die richtige Position, sobald Sie ein Programm aus der vorprogrammierten Programmliste ausgewählt haben. Egal über welche Programmwahlmethode Sie ein Programm anwählen (Direktwahl mit Ziffern oder über Programmlisteneinblendung).

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.1 Satellitenpositionen einstellen und abspeichern

 Taste 1. Mit der Taste wählen Sie aus der eingeblendeten Satellitenliste den Satelliten mit OK aus, auf den Sie die Antenne ausrichten möchten. 2. Dann wählen Sie ein Programm dieses Satelliten aus der Programmliste aus.  Taste 3. Drücken Sie nun die Taste POS auf der Fernbedienung. Das Menü zur Einstellung der DiSEqC 1.2 Antennenposition mit der Signalqualitätsanzeige wird eingebendet. 4. Kontrollieren Sie zuerst, ob in der ersten Zeile „Motor DiSEqC 1.2“ eingeschaltet ist. 5. Mit den Richtungstasten auf 'Verschieben' kann die Antenne nun ost- (E) oder westwärts (W) bewegt werden bis die Qualitätsanzeige einen Wert von mindestens 70% hat (ab 40% generell Bildempfang möglich). 6. Zur Kontrolle: Wenn Sie das Signal des richtigen Satelliten empfangen, stellt sich automatisch im Hintergrund das Fernsehbild und der Ton des gewählten Programms ein. Nun können Sie auch alle anderen Programme dieses Satelliten aus der Satelliten-Programmiste auswählen (SAT-Taste). Wenn nicht, so sind Sie vermutlich auf dem falschen Satelliten gelandet und müssen die Antenne weiterverfahren.    7. Anschließend die 'Position speichern' mit OK nicht vergessen. 8. Für jede weitere Satellitenposition gehen Sie wieder in gleicher Weise mit Schritt 1. bis 7. vor. Hinweise Sie können ab sofort davon ausgehen, dass alle Programme, die unter einer abgespeicherten Satellitenposition angelegt sind, die Drehantenne automatisch veranlassen auf die gespeicherte Position zu verfahren, sobald Sie eines dieser Programme über irgendeine Programmwahlmethode anwählen (Direktwahl mit Ziffern oder über Programmlisteneinblendung).

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.2 Konfiguration für Drehanlagen und DiSEqC 1.2

1. Aktivieren Sie mit den Tasten MENU, 🚫️ und OK den Menüpunkt "Installation" und wechseln dann auf den Untermenüpunkt "Motor Einstellung". 2. Satellit : Wählen Sie den ersten gewünschten Satelliten 3. Motor DiSEqC1.2 : Wählen Sie 'DiSEqC1.2 4. Transponder : Frequenz des aktuellen PR-Platzes des gewählten Satelliten zur Anzeige des Signalpegels. 5. Verschieben : Bewegen Sie die Antenne mit Tasten nach  Ost oder West zur gewünschten Satelliten-position. Achten Sie zur genauen Einstellung auf die Pegelanzeige unten im Menüfenster. Wechseln Sie in die nächste Zeile und drücken OK auf der Fernbedienung um die Position zu speichern. 6. Position speichern : Hiermit wird die aktuelle Antennenposition dem oben eingestellten Satellit zugeordnet und gespeichert. 7. Calculate : Wenn aus irgendeinem Grund alle Satellitenpositionen verschoben wurden (z. B. verdrehte Antenne), können Sie mit hier die Basis für alle Satelliten neu einstellen. 8. 0-Stellung DiSEqC1.2 : Hiermit senden Sie den Befehl zur Antenne in die Mittelstellung zu fahren. 9. Begrenzung setzen:. Ost-West Begrenzung der Antenne abspeichern.

Ost West Begrenzung setzen

Wenn Sie die Zeile 'Begrenzung setzen' gewählt haben und dann die Taste OK auf der Fernbedienung drücken, können Sie in diesem Menü die Begrenzung für die Antennenbewegung einstellen. Mit den Taste 🐘◀ 🐘▶ auf der Fernbedienung bewegen Sie die Antenne zum östlichsten Punkt. Beobachten Sie dabei die Antenne, um jede Gefahr auszuschließen. Drücken Sie dann OK. Stellen Sie dann auf gleiche Weise das westliche Limit ein.

Begrenzung löschen

Um das Limit zu löschen markieren Sie "Löschen" (gelb markiert) und drücken Sie OK auf der Fernbedienung. Mit verlassen Sie das Menü.

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.3 Programmsuche mit Drehantennen und DiSEqC 1.2

Nach Ausrichtung und Speicherung auf eine Satellitenposition können Sie diese auch anschließend gleich nach neuen Programmen absuchen. 1. Aktivieren Sie mit den Tasten MENU, und den OK Menüpunkt "Installation", dann das Untermenü "Automatische Programmsuche", siehe Kapitel 5.1. 2. Wählen Sie mit den Tasten OK die Satelliten aus, auf den Ihre Antenne ausgerichtet ist (Kennzeichnung mit ☑) 3. Starten Sie den Suchprozess mit Farbtaste BLAU 'Suchen'.

7.4 Satellitenpositionen korrigieren

POS Taste 1. Wenn Sie die Antennenstellung für einen Satelliten nachträglich Feinjustieren möchten, wählen Sie ein Programm des Satelliten und drücken die Taste POS auf der Fernbedienung. 2. Das Menü zur Korrektur der DiSEqC 1.2 Antennenposition mit der Signalqualitätsanzeige wird eingeblendet. 3. Mit den Richtungstasten auf 'Verschieben' kann die Antenne nun ost- oder westwärts bewegt werden. 4. Anschließend die neue 'Position speichern' mit OK nicht vergessen.

8. GARANTIEBESTIMMUNGEN

Für die DX 2600U Serie übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt. Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen. Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen. Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen. ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern. Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät erworben hat, als Vertragspartner zuständig. Daher übernimmt Zehnder keine Kosten des Transports, wenn das Gerät nicht über den Handel, sondern vom Käufer direkt ins Werk eingeschickt wird. Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen: - Bedienungsfehler - Unfallschäden • fahrlässige Behandlung - Modifikationen - Verwendung von falsch dimensionierten Ersatzteilen - ungeeignete Installation oder Verpackung • Schäden verursacht durch Blitz, Wasser, Feuer • falsche Netzspannung - ungenügende Belüftung - andere Ursachen, die von ZEHNDER nicht kontrollierbar sind. Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden. Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen. ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

9. TECHNISCHE DATEN

Stromversorgung

Typ : SMPS Eingangsspannung : 90\~240 Volt Wechselspannung 50/60 Hz Sicherung : 250 V/T2A Leistungsaufnahme : Typ. 9 Watt, Max. 30 Watt, Standby ca. 4 Watt

Tuner

Eingangsfrequenz : 950-2150 MHz Eingangssignal : -25 - -65 dbm Eingangsimpedanz : 75 Ohm unbalanced Verbindungstyp : 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through) LNB- Spannung : 13/18 V, max. 400mA mit Kurzschlusssicherung 22 KHz Ton : Frequenz 22 +/- 4 kHz, Amplitude 0,6 +/- 0,2 Vpp DiSEqC : 1.0 und 1.2 kompatibel

Systemaufbau

Prozessor : CX24303 : 133 MHz Programmspeicher (Flash) : 2 MB Arbeitsspeicher (RAM) : 8 MB

Demodulator

Typ : QPSK Demodulation (DVB-S) Symbol Rate : 2 - 45 MS/s Inner FEC : Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung : MPEG-2 ISO/IEC 138 18-2 Profil und Level : MPEG-2 MP@ML Datenrate : Max. 60 Mbit/s Videoformate : 720 x 576 (PAL); 720 x 480 (NTSC) Ausgangssystem : PAL / NTSC / AUTO

Audio Decoder

System Decodierung : MPEG Layer I & II, MUSICAM Audio Modus : Mono, Dual, Stereo Sample Rate : 32, 44.1, 48 KHz

Audio/ Video Anschlüsse

TV Anschluss : SCART, CVBS, RGB, Audio L/R Videorecorder Anschluss : SCART, CVBS, Audio L/R Digitaler Audioausgang : S/PDIF mit AC3-Bypass

Serielle Schnittstelle

Signal : RS-232, max. 115200 bps Verbindungstyp : 9 Pin D-Sub (männlich) USB : USB 2.0, Steckertyp A

Allgemeines

Maße (BxTxH) : 280 x 205 x 42 mm Gewicht : ca. 1,3 kg Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Bedienungsanleitung können daher keine Ansprüche hergeleitet werden. Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben dem Hersteller ausdrücklich vorbehalten. Änderungen vorbehalten.

10. STANDORT-LISTE

Deutschland

Ort	ASTRA1A .. 1G19,2° Ost		EUTELSATHotbird13° Ost
	EL AZ		EL AZ
Aachen	30,6	16,5	31,5	8,9 O
Augsburg	33,6	10,8	34,4	2,8 O
Bad Reichenhall	34,9	8,3	35,2	0,2 O
Bayreuth	32,3	9,7	32,7	1,8 O
Berlin	29,7	7,1	30,0	0,2 W
Bielfeld	29,7	13,2	30,3	5,6 O
Bonn	30,8	15,2	31,6	7,6 O
Braunschweig	29,7	10,7	30,2	3,1 O
Bremen	28,6	12,7	29,2	5,2 O
Bremerhaven	28,1	12,9	28,7	5,5 O
Chemnitz	31,2	9,2	31,8	0,2 O
Celle	29,3	11,2	29,8	3,6 O
Cottbus	31,4	6,7	30,8	1,6 W
Darmstadt	32,0	13,4	32,7	5,6 O
Dortmund	30,0	14,6	30,8	7,0 O
Dresden	31,1	8,0	31,6	0,9 W
Duisburg	30,0	15,5	30,8	7,9 O
Düsseldorf	30,2	15,5	31,1	7,9 O
Erfurt	31,0	10,5	31,6	2,5 O
Essen	30,0	15,2	30,8	7,6 O
Emden	28,1	14,6	28,8	7,2 O
Flensburg	26,9	11,7	27,4	4,3 O
Frankfurt/Main	31,7	13,3	32,4	5,6 O
Frankfurt/Oder	30,3	6,6	30,1	1,9 W
Freiburg	33,8	14,9	34,7	6,9 O
Fulda	31,4	12,0	32,0	4,3 O
Garmisch-Partenk.	34,9	10,7	35,4	2,5 O
Gera	32,3	9,4	31,7	1,1 O
Göttingen	30,4	11,5	31,0	3,9 O
Hagen	30,2	14,6	31,0	7,0 O
Halle/Saale	31,0	10,5	31,1	1,2 O
Hamburg	28,3	11,1	28,8	3,7 O
Hannover	29,5	11,6	30,0	4,1 O
Heide/Holstein	27,5	12,1	33,2	5,6 O
Heidelberg	32,5	13,5	33,5	5,0 O
Heilbronn	32,8	12,8	30,3	3,8 O
Hildesheim	29,7	11,4	32,3	1,3 O
Hof	32,0	9,2	34,0	2,0 O
Ingolstadt	33,6	10,0	31,0	6,7 O
Iserlohn	30,2	14,3	33,1	6,8 O
Kaiserslautern	32,3	14,6	33,6	6,0 O
Karlsruhe	32,8	13,9	31,2	4,4 O
Kassel	30,6	12,1	27,9	3,5 O
Kiel	27,5	10,9	32,1	7,0 O
Koblenz	31,3	14,7	31,4	7,7 O
Köln	30,6	15,4	31,4	5,1 O
Konstanz	34,4	13,2	30,9	8,2 O
Krefeld	30,1	15,8	31,2	4,6 O
Leipzig	31,2	9,2	29,9	7,1 O
Lingen	29,0	14,6	28,5	2,8 O
Lübeck	28,0	10,3	30,4	1,7 O
Magdeburg	30,0	10,4	32,5	6,1 O
Mainz	31,8	13,9	33,1	5,9 O
Mannheim	32,4	13,7	31,7	5,5 O
Marburg	31,0	13,1	34,7	1,9 O
Mönchengladbach	30,2	16,0	30,4	6,8 O
München	34,2	9,9	28,8	0,2 W
Münster	29,6	10,6	30,4	2,5 O
Neubrandenburg	29,2	7,7	29,1	5,9 O
Nürnberg	32,8	10,4	33,3	6,2 O

Ort	ASTRA1A .. 1G19,2° OstEL AZ		EUTELSATHotbird13° OstEL AZ
Oberstdorf	34,9	11,8	30,7	5,4 O
Oldenburg	28,5	13,4	34,3	0,5 W
Osnabrück	29,3	13,7	30,1	0,2 W
Paderborn	30,0	10,3	30,7	5,4 O
Passau	34,0	7,4	34,3	0,5 W
Potsdam	30,2	7,8	30,1	0,2 W
Recklinghausen	29,9	14,9	30,7	7,4 O
Regensburg	33,4	9,1	33,7	1,1 O
Rostock	28,0	8,9	28,3	1,0 O
Saarbrücken	32,4	15,7	33,2	7,9 O
Schweinfurt	32,0	11,4	32,6	3,6 O
Schwerin	29,0	10,2	28,7	1,9 O
Siegen	30,8	14,0	31,6	6,4 O
Stralsund	28,1	7,6	28,0	0,2 W
Stuttgart	33,2	13,0	33,9	5,0 O
Trier	31,7	16,0	32,6	8,3 O
Uelzen	29,0	10,5	29,4	3,0 O
Ulm	33,7	12,0	34,4	4,0 O
Weimar	32,2	10,7	31,6	2,1 O
Wilhelmshaven	28,1	13,4	28,7	6,0 O
Wolfsburg	29,6	10,3	30,0	2,8 O
Wuppertal	30,2	15,0	31,1	7,5 O
Würzburg	32,3	11,8	32,9	4,0 O

Europa

Ort	ASTRA1A .. 1G19,2° OstEL AZ		EUTELSATHotbird13° OstEL AZ
Barcelona	39	25 O	41	26 O
Bern	36	16 O	37	8 O
Bordeaux	36	27 O	37	19 O
Bregenz	35	13 O	36	4 O
Brüssel	31	19 O	32	11 O
Budapest	36	0	35	8 W
Dublin	25	31 O	27	24 O
Genf	35	18 O	37	9 O
Göteborg	25	8 O	25	1 O
Helsinki	21	6 W	21	14 W
Kopenhagen	27	8 O	27	1 O
Linz	34	6 O	35	2 W
London	29	24 O	30	17 O
Madrid	42	35 O	45	27 O
Mailand	37	14 O	38	5 O
Marseille	38	20 O	40	11 O
Oslo	22	10 O	23	3 O
Paris	32	22 O	34	14 O
Perpignan	39	24 O	40	15 O
Prag	33	6 O	34	2 W
Salzburg	35	8 O	36	0
Stockholm	23	1 O	23	6 W
Warschau	30	2 W	30	10 W
Wien	35	4 O	34	5 W
Zürich	35	14 O	36	6 O

AZ = Azimut O = Ost EL = Elevation W = West

11. FEHLERBESEITIGUNG

Fehler Ursache/Abhilfe
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Empfang beim Ausrichten der Antenne	evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten verwenden.
Signalpegel gut, kein Bild, Meldung: „Kein Videosignal“	Antenne auf falschen Satelliten ausgerichtet
Analogempfang mit Quattro-LNB gut, kein Digitalempfang	Anschlußbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schaltereinstellungen mit der Anlage übereinstimmen (6.1). Reset auf Werkseinstellung (6.10) durchführen.
Kein Bild; Anzeige am Bidschirm : „Kein Signal“ "Kein Videosignal"	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (3.3) Prüfen ob AV eingeschaltet ist (bei Scart) Alle Einstellungen in den Menüs "Antennenkonfiguration" (6.1) u. "Systemeinstellungen" (6.3) überprüfen.
Kein Bild	Scartkabel TypeC verwenden; Pin16 des Scartkabels entfernen Menü "Systemeinstellungen" Video Ausgang auf FBAS stellen.
Gestörtes Bild durch rasterartige Bildausfälle Meldung "Schlechtes Signal" („Klotzchenbildung“)	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inline-verstärker oder Dämpfungsglied (BM335) anpassen, altes Kabel nicht bis 2150MHz tauglich.
Einzelne Programme sind gestört, z.B. Pro7, Sat1, DSF, N24, Kabel1, NeunLive	Störung durch Fremdfunk, z.B. Schnurlos-Telefone (stören Satellitenfrequenzen 11630MHz und 12480MHz) → räumliche Trennung oder zusätzliche Schirmung am Antennenstecker (am Gerät) durch Umwickeln mit Alu-Folie
Bildstörungen beim Umschalten	DiSEqC auf NEIN stellen im Menü Antennenkonfiguration (6.1)
Bild nur schwarz weiß u. gerastert über Scart	Im Menü "Systemeinstellungen" Fernsehnorm auf PAL stellen. (6.)
Ein Programm fehlt plötzlich	1. Das Program hat den Transponder gewechselt. Den alten PR-Platz löschen und die Funktion "Programmsuche" starten. 2. Die PID-Nummer hat sich geändert. Programmplatz einschalten und mit "Programmsuche" neu absuchen (5.1).
Bild zu dunkel	Im Menü "Systemeinstellungen" Video Ausgang auf „FBAS“ stellen. (6.3)
Analog-Receiver zeigt nur noch eine Ebene	DVB Receiver ausschalten
Uhrzeit stimmt nicht	Programm einschalten, Gerät kurz vom Netz trennen Lokalzeit im Menü „Zeiteinstellung“ prüfen (6.4)
Kein Ton	Stummschaltungstaste auf der Fernbedienung drücken oder Ton wechseln mit Taste AUDIO.
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken (4.4)
Kein Bild	Taste TV/AV drücken (Schaltsignal an Pin 8 Ein/Aus) (4.7.)
Bei Videotext TV-Bild im Hintergrund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung 6.5)
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung 6.5)
Gerät schaltet plötzlich aus	Timer ist gesetzt, Im Timer-Menü Timer ausschalten 4.17)
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (6.10).
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. ziehen

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Händler oder unsere Hotline auf Seite 1 dieser Anleitung.

12. SATELLITEN-LEXIKON

AV : Bezeichnung für Scartanschluß Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost) CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme. CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht. DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel. DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal). EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer. FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt. F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel. High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um. - Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band - Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer - Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multischalter einsetzbar Für beliebige Teilnehmerzahl • Quad LNB oder Quattro Switch LNB Bezeichnung für ein LNB mit 4 Anschlüssen und integriertem Switch, für direkten Anschluss von 4 Receivern. LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im LNB 14 V= vertikal, 18 V=horizontal bei ca.150 mA Low-Band : Frequenzband für Satelliten- empfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz MCPC : Multi Channel Per Carrier. Die einzelnen Programme (bis zu 10) befinden sich als Programmpaket auf einem Transponder. MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen. Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben. PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen. PCMCIA : Personal Computer Memory Card Int. Association. Standardschnittstelle für Steckplätze. PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation. SCPC : Single Channel Per Carrier. Jedes Programm besitzt eine eigene Frequenz innerhalb eines Transponders und ist deshalb unabhängig von anderen Programmen. Smartcard : Chipkarte für Pay-TV Zugang. Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird. TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate. 22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs. INFO INFO-Fenster: während aktueller Aufnahme/Wiedergabe

Aufnahme-/Wiedergabe-Betrieb


Bilder/Fotos JPEG-Dateien Wiedergabe


Musik-/MP3-Dateien Wiedergabe


USB-Anschluss

Der DX 2600 ist mit einer USB 2.0 Schnittstelle ausgestattet, über die verschiedene Zusatzfunktionen genutzt werden können:

1 VIDEO-Aufnahmen

3 - Aufnahme und gleichzeitig Wiedergabe (zeitversetzt – Time-Shift) - Aufnahme über Timer - Aufnahme über EPG (Programmführer) • Wiedergabe von Videoaufnahmen 2 Bilder/Fotos - Wiedergabe von JPEG Bildern/Fotos als Diaschau 7 3 Musik-/MP3-Dateien - Wiedergabe von MP3 Musik Dateien 8 4 Dateien verwalten - Das Menü „Verwaltung“ 9 5 Software Update über USB 12 6 Dateienverwaltung am PC 12 Die benötigte Aufzeichnungskapazität einer Sendung hängt von der Ausstrahlung ab - ob bewegte Bilder mit vielen Details oder z.B. Zeichentrickfilme gesendet werden. Eine 80 GByte fassende Festplatte hat daher eine maximale Spieldauer von ca. 32 –48 Stunden.

Installation/ Anschluss von USB-Geräten

- Grundsätzlich ist es möglich alle handelsüblichen USB-Speichermedien, wie externe Festplatten und USB-Sticks anzuschließen. - Um den Anschluss zu erleichtern, können Sie mit der beiliegenden USB-Verlängerung den Anschluss nach vorne oder zur Seite verlegen.  USB Speicher Stick - Zu beachten ist, dass die Festplatte oder der Stick auf das Dateisystem FAT16 oder FAT 32 formatiert sein muss. Falls nicht, so können Sie die Speichermedien über das Menü im Receiver umformatieren. - Dazu drücken Sie die Taste USB, und der Inhalt des Speichers wird angezeigt. Mit der roten Taste gelangen Sie in die USB Verwaltung. Wählen Sie dort „USB formatieren“ aus, und der Speicher wird richtig formatiert und der gesamte Inhalt gelöscht. Achtung! Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine Datensicherung vornehmen. Eine direkte Verbindung zu einem PC/Notebook ist nicht möglich und darf auch nicht hergestellt werden, um Schäden an den Geräten zu vermeiden. USB -Taste  Mit der Taste USB zeigt es Ihnen das Verzeichnis und den Inhalt des externen Speichers an. Nun können Sie die gewünschte Datei (Video, Bild, Musik) anwählen, und mit der Taste OK-Taste starten. Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten beiden Markierungen den nächst höheren Ordner wieder erreichen.  INFO-Fenster

Weitere Tasten auf der Fernbedienung

 Mit der Taste REC können Sie eine Aufnahme direkt starten.  Blaue Taste: Anhalten der Aufnahme oder Wiedergabe. Im normalen TV Mode wird Time-Shift gestartet, und die aktuelle Sendung wird gespeichert. Sie können dann später die Sendung von Anfang an sehen.  Grüne Taste: Setzt die Aufnahme oder Wiedergabe fort  Weiße Taste: 2-maliges Drücken stoppt die Aufnahme oder Wiedergabe, und das aktuelle Programm wird eingeschaltet.  Gelbe Taste: Schneller Vorlauf, es sind 3 Geschwindigkeiten möglich  Rote Taste: Schneller Rücklauf, es sind 3 Geschwindigkeiten möglich.

1 VIDEO-Aufnahmen

- Bei allen nachfolgend beschriebenen Aufnahmearten wird der Titel, soweit durch EPG-Daten vorhanden, und das Programm der gewählten Sendung automatisch als Information zur Aufnahme gespeichert. - Die vom Receiver aufgezeichneten Video-Dateien sind im Transportstream-format .ts abgespeichert. Um diese am PC wiederzugeben oder weiterverarbeiten zu können benötigen Sie einen Media-Player, der Transportstream-Dateien .ts verarbeiten kann. - Menü-Einblendungen oder Menü-Operationen sind während einer Aufnahme grundsätzlich nicht möglich und daher gesperrt. - Bei Aufnahmen, die mehr als 4 GB Speicher benötigen wird automatisch eine neue Datei geöffnet, da 4 GB die maximale Dateigröße im PC-Dateisystem ist.

Gerätefrontanzeige

 einer Aufnahme erscheint die „RE Cord“ Meldung in der LED-Anzeige  Während einer Wiedergabe erscheint die „Play“ Meldung in der LED-Anzeige

Sofort-Aufnahme

 Zur schnellen Aufzeichnung einer laufenden Sendung drücken Sie einfach die REC ● Taste. Während im Hintergrund die Aufnahme in das Speichermedium läuft, sichtbar an der Frontanzeige „rEC“, können Sie das Programm weiterhin am Bildschirm verfolgen. Gestoppt wird die Aufnahme manuell mit der weißen Taste STOP ■. Erst nachdem Sie die Taste STOP ■ erneut bestätigt haben wird die Aufnahme endgültig gestoppt.

Pausen-Aufnahme (Zwischenspeicherung mit Time-Shift-Funktion) BLAU

 Für eine überraschende Aufzeichnung der laufenden Sendung können Sie auch einfach die blaue PAUSE-Taste drücken. Während daraufhin das Fernsehbild als Standbild auf dem Bildschirm stehen bleibt und das Infofenster zur Aufnahme erscheint, wird im Hintergrund die Aufnahme in den Speicher gestartet, sichtbar an der Frontanzeige „rEC“. Wenn Sie zu einem späteren Zeitpunkt wieder an dieser Stelle weiterschauen möchten drücken Sie einfach die grüne Taste PLAY und holen die verpaßten Szenen nach. Gestoppt wird die Aufnahme manuell mit der weißen Taste STOP. Erst nachdem die Taste STOP erneut bestätigt wurde, wird die Aufnahme endgültig gestoppt.

Timer - Aufnahme über Timer-Menü

 Zur Bedienung einer zeitgesteuerten Aufnahme mit Timer lesen Sie bitte den Abschnitt 4.18 der Geräteanleitung. Während einer Aufnahme im Timerbetrieb können Sie die Aufzeichnung bei eingeschaltetem TV-Gerät am Bildschirm mitverfolgen. Auch die Time-Shift Funktion (s.u.) läßt sich hierbei nutzen.

EPG Aufnahme über EPG (Elektronischer Programmführer)

 Über den Elektronischen Programmführer (EPG) lassen sich sehr einfach und bequem geplante Aufnahmen steuern. 1. Sie rufen dazu mit der Taste EPG die elektr. Programmzeitschrift auf (siehe Abschn.4.13) 2. Markieren Sie auf dem Bild- schirm die gewünschte Sendung 3. Drücken Sie die gelbe Taste 4. Es wird ein Fenster mit Programmnamen, Programmtitel, Start- und Stoppzeit angezeigt. Überprüfen Sie die eingetragenen Daten und ändern sie gegebenenfalls. Nach der Bestätigung wird ein Timerplatz dafür angelegt, der dann Aufnahmestart und –ende automatisch steuert (4.18). 5. Das erstellte Timerereignis kann nachträglich jederzeit über das Menü TIMER korrigiert oder gelöscht werden.

STOP ■ Manuelles Stoppen einer Aufnahme WEISS

 Möchten Sie eine Aufnahme manuell beenden, steht Ihnen dafür die weiße Laufwerkstaste STOP auf der Fernbedienung zur Verfügung. Nach dem Auslösen der Taste erscheint zuerst das Dialog-Fenster mit den Laufwerksfunktionen. Erst nachdem Sie die weiße Taste STOP erneut bestätigt haben wird die Aufnahme endgültig gestoppt.

WIEDERGABE von Video-Aufnahmen

PLAY Normal - Wiedergabe  Während einer Wiedergabe von Aufnahmen auf der Festplatte läßt sich keine Sendung aufnehmen, ebenso wenig umgekehrt. Nach Starten einer Aufnahme lässt sich nur die aktuelle Aufnahme gleichzeitig wiedergeben (siehe nächsten Absatz). 1. Egal auf welchem Programmplatz Sie sich befinden, Sie können jederzeit die Wiedergabe einer Aufnahme starten. Drücken Sie dazu die Taste USB auf der Fernbedienung. Der Inhalt des USB-Speichermediums wird angezeigt. 2. Wählen Sie mit PR ▲ eine Aufnahme aus und starten Sie die Wiedergabe mit OK. 3. Während des Wiedergabe-Betriebs erscheint „PLAY“ in der LED-Anzeige des Receivers. 4. Das eingeblendete INFO-Fenster wird automatisch nach 2 Sek. ausgeblendet. 5. Für kurze Unterbrechungen der Wiedergabe sollten Sie PAUSE (blau) benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt. 6. Möchten Sie vorzeitig die Wiedergabe beenden, so verwenden Sie dafür die weiße Laufwerkstaste STOP auf der Fernbedienung. 7. Am Ende einer Wiedergabe springt der Receiver automatisch in den TV-Betrieb.

Zeitversetzte/Gleichzeitige Wiedergabe einer laufenden Aufnahme (Time-Shift-Funktion)

„rEC“  Nach Start einer Aufnahme lassen sich jederzeit die bis dahin gespeicherten Daten an jeder beliebigen Stelle abspielen. Somit können Sie eine schon laufende Sendung nachträglich von Beginn an starten, während im Hintergrund die Aufnahme weiter läuft. Dies kann beispielsweise besonders interessant bei Live-Ausstrahlungen von Sportereignissen sein, bei denen Sie nicht rechtzeitig zum Start anwesend sein können. - Verwenden Sie einfach die Laufwerksfunktionen (◄ rot, ► gelb, ► grün, II blau, ■ weiß) auf der Fernbedienung um in der Aufnahme vor- und zurückzuspulen oder auf Pause und Play um an einer bestimmten Stelle zu starten. Wollen Sie zum Beispiel einen Schnelldurchlauf der Wiedergabe bis zum aktuellen Zeitpunkt der Aufnahme, so verwenden Sie die gelbe Taste F.F. - Möchten Sie vorzeitig die Aufnahme beenden, so verwenden Sie dafür die weiße Laufwerkstaste STOP auf der Fernbedienung. PAUSE II Pause-Standbild BLAU  Für kurze Unterbrechungen der Wiedergabe sollten Sie Pause/Standbild benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt. Drücken Sie während einer Wiedergabe die blaue Taste PAUSE, so friert das aktuelle Bild am Bildschirm ein (Standbild) und das „INFO-Fenster“ wird kurzzeitig eingeblendet. Im Gegensatz zur Videobandwiedergabe von VHS-Kassetten findet hierbei kein Verschleiß statt. Aufgehoben wird diese Standbild-Funktion mit der grünen Taste PLAY, um die normale Wiedergabe fortzusetzen. F.F. Vorlauf/Rücklauf – schneller Bild-Suchlauf / GELB ROT  Der schnelle Vorlauf/Rücklauf wird aus der normalen Wiedergabe mit den Laufwerkstasten gelb F.F. ≈/ rot ≈ REW gestartet und dient dem schnellen Auffinden einer gewünschten Stelle der Aufnahme. Die Bildwiedergabe bleibt während Durch wiederholtes Betätigen der Tasten können Sie die Geschwindigkeit in 3 Stufen wählen. Dabei wird die Geschwindigkeit entsprechend um eine Stufe erhöht/erniedrigt, wenn Sie die Taste der gewählten Laufrichtung gelb F.F. => /rot drücken.

2 Bilder/Fotos

Über die USB Schnittstelle können Bilder allerdings nur im JPEG Format geladen werden. Die Bilder werden als Diaschau ca. 10 Sek dargestellt, dann wird das nächste Bild geladen. - Es werden alle Bilder eines Ordners nacheinander dargestellt. Am Ende ange- langt beginnt es wieder beim ersten Bild Um die Ladezeit zu verringern, muss die Dateigröße der Fotos reduziert werden. Eine PAL-Auflösung von maximal 720x576 Bildpunkten ist ausreichend. - Menü-Einblendungen oder Menü-Operationen sind während einer Diaschau grundsätzlich nicht möglich und daher gesperrt. - Bilddateien können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

Dia-Schau starten

 Zum starten der Diaschau rufen Sie mit der Taste USB den Inhalt des externen USB-Speichermediums auf. Nun können Sie das gewünschte Verzeichnis und die gewünschte Bild-Datei (.jpg) anwählen, und mit der Taste OK oder der grünen PLAY Taste starten. Falls Sie mehrere

Scenic coastal view with traditional houses, red-roofed buildings, and distant islands under a clear blue sky (no text or symbols visible)

Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten beiden Markierungen den nächst höheren Ordner wieder erreichen. Gestoppt wird die Diaschau manuell mit 2-maligem Drücken der weißen Taste STOP ■.

Weitere Funktionen mit der Fernbedienung

 II Blaue Taste: Anhalten der Diaschau. Das aktuelle Bild wird dauerhaft dargestellt.  Grüne Taste: Setzt die Wiedergabe der Diaschau fort.  Es wird auf das vorherige Bild zurückgeschaltet und die Diaschau fortgesetzt.  Weiße Taste: 2-maliges Drücken stoppt die Wiedergabe, und das aktuelle Programm wird eingeschaltet.   Durch 2-maliges Drücken wird die Wiedergabe unterbrochen, und der Inhalt des Speichermediums wird angezeigt.

3 Musik-/MP3-Dateien

Über die USB Schnittstelle können auch Musikdateien allerdings nur im MP3 Format wiedergegeben werden. Die Titel werden nacheinander abgespielt. Am Ende angelangt beginnt es wieder beim ersten Titel Es werden alle Titel eines Ordners nacheinander wiedergegeben. Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt. Die Musikdateien im MP3-Format können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

PLAY> Audiodatei wiedergeben

 Zum Wiedergeben der Titel rufen Sie mit der Taste USB den Inhalt des externen USB-Speichermediums auf. Nun können Sie das gewünschte Verzeichnis und die gewünschte Audio-Datei (.mp3) anwählen, und mit der Taste OK- oder der grünen PLAY -Taste starten. Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten beiden Markierungen den nächst höheren Ordner wieder erreichen. Gestoppt wird die Wiedergabe manuell mit 2-maligem Drücken der weißen Taste STOP ■.

Weitere Funktionen mit der Fernbedienung

PAUSE II Blaue Taste: Anhalten der Wiedergabe. PLAY ▶ Grüne Taste: Der aktuelle Titel startet von vorne. STOP ■ Weiße Taste: 2-maliges Drücken stoppt die Wiedergabe, und das aktuelle Programm wird eingeschaltet. F.F. Gelbe Taste: Aktiviert die Lautstärke Regelung. USB Durch 2-maliges Drücken wird die Wiedergabe unterbrochen, und der Inhalt des Speichermediums wird angezeigt.

4 Dateien verwalten - Das Menü „Verwaltung“

Das Menü Verwaltung dient zur Übersicht aller vorhandenen Dateien, die auf der Festplatte/dem Memory Stick gespeichert sind mit Titel, Aufnahmezeitpunkt, Dauer, Speicherbedarf und noch freiem Speicher. Außerdem können Sie in diesem Menü Dateien sortieren, umbenennen, löschen, usw. USB -Taste Mit der Taste USB zeigt es Ihnen den Inhalt des externen Speichers. Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten beiden Markierungen den nächst höheren Ordner wieder erreichen. ROT Mit der Roten Taste gelangen Sie in das Menü zum Dateien verwalten.  Fahren sie mit der Taste PR▼ auf den gewünschten Befehl und drücken Sie OK. Sie gelangen dann in den entsprechenden Bearbeitungs-Modus. Auf der linken Seite sehen Sie die Liste der Aufnahmen mit dem gelb unterlegten Cursor. ⊗ Löschen Löschen einer Datei  Speicherplatz auf dem Speichermedium zu belegen, sollten Sie regelmäßig nicht mehr gebrauchte Dateien aus der Liste und damit von der Festplatte/USB-Stick löschen. 1. Wählen Sie den Befehl "Löschen", so wird die mit OK gewählte Aufnahme mit einem '⊗' gekennzeichnet. 2. Es können auch mehrere Aufnahmen nacheinander gekennzeichnet werden. 3. Endgültig gelöscht werden sie erst, wenn Sie die rote Taste „ROT“ Löschen“ drücken. (Mit EXIT wird nicht gelöscht.)

Achtung!

Bei sehr großen Dateien kann der Löschvorgang bis zu einer Minute dauern. Gelöschte Dateien können nicht wieder zurückgeholt werden. Also, Vorsicht beim Löschen!

Umbenennen Aufnahmetitel/Dateinamen ändern

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen einer Datei ändern möchten geben Sie in diesem Modus einen neuen ein. 1. Wählen Sie zuerst mit PR ▲ den Titel aus und rufen Sie mit der Roten Taste ROT „Verwaltung“ das Verwaltungsmenü auf. 2. Wählen Sie den Befehl "Umbenennen", so wird die mit OK der gewählte Titelnahme in einem Änderungsfenster angezeigt.  3. Mit den Cursor-Tasten PR▲ oder wählen Sie ei- nen Buchstaben an, und bestätigen ihn mit OK. So verfahren Sie mit allen Buchstaben, bis der neue Name (ca. 20 Zeichen) komplett ist. Mit der Fläche 'Zurück' löschen Sie immer den letzten Buchstaben. 4. Nach Markierung und Bestätigung der Schaltfläche "OK" mit der Taste OK wird der neue Name gespeichert, mit „Abbrechen“ oder EXIT wird der alte Name beibehalten.

Musik, Filme, Bilder, Alles anzeigen Filtert gewählte Dateiformate aus


'Musik anzeigen'

Es werden in der Titelliste nur die Dateien mit der Endung .mp3 angezeigt.

'Filme anzeigen'

Es werden in der Titelliste nur die Dateien mit der Endung .ts angezeigt.

'Bilder anzeigen'

Es werden in der Titelliste nur die Dateien mit der Endung .jpg angezeigt.

'Alles anzeigen'

Es werden in der Titelliste alle Dateien angezeigt. USB formatieren -- Löscht Speicher  Beim Verwenden dieser Option ist Vorsicht geboten! Mit dieser Funktion wird der Speicher komplett gelöscht und neu formatiert. Diese Funktion wird auch benutzt, wenn der Speicher nicht im Dateisystem FAT 32 formatiert ist. Nach der Bestätigung der Abfrage „Wollen Sie wirklich formatieren“ werden alle bisher gespeicherten Aufnahmen auf einen Schlag unwiderruflich im Speichermedium gelöscht. USB Information - Belegter Speicherplatz  Hier können Sie die Formatierung, sowie die Kapazitäten des Speichermediums sehen: Gesamtspeichergröße Freier Speicherplatz Belegter Speicherplatz

Aufnahme Ordner

 Mit dieser Funktion können Sie festlegen, in welchen Ordner die Aufnahmen gespeichert werden. Wählen Sie zuerst den gewünschten Ordner an, und öffnen ihn mit OK. Mit der Roten Taste gelangen Sie dann in dieses Menü „Verwaltung“. Wenn Sie nun den Menü Punkt „Aufnahme Ordner“, mit der Taste OK bestätigen, sehen Sie in welchen Ordner die Aufnahmen gespeichert werden. Mit EXIT können Sie nun das Menü verlassen. Verschiedene Ordner und Unterordner zur Dateiverwaltung richten Sie ein, wenn Sie das Speichermedium mit dem PC verbunden haben.

5 Software Update über USB

Statt mit Hilfe eines PCs können Sie eine neue Software auch per USB von einem Memory Stick oder einer externen Festplatte auf das Gerät kopieren. Dazu muss die Software-Datei einfach nur auf das Speichermedium gespeichert werden. Anschließend diese Datei im USB-Menü auswählen und das Update läuft automatisch und schneller als mit jeder anderen Art der Übertragung ab 1. Laden Sie die Update Software für das Gerätemodell von der Zehnder Homepage www.zehnder-sat.de unter der Rubrik //Download/Software Update herunter. 2. Führen Sie zuerst die heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert. - Kommunikationsprogramm 'CEdit' - SW-Version.bin (Datenfile der neuen Software) - Readme.txt (Kurzanleitung) 3. Speichern Sie die Software-Datei (SW-Version.bin) einfach nur auf das Speichermedium. 4. Stecken Sie das Speichermedium an den USB-Anschlusses des Receivers.

Back panel of a computer interface showing ports, connectors, and a USB port (no readable text or symbols)

5. Rufen Sie mit der Taste USB das Verzeichnis des USB-Speichermediums auf. 6. Wählen Sie die Update-Datei aus dem Verzeichnis aus und starten den Update-Vorgang mit der Taste OK auf dem Dateinamen. 7. Nach erfolgtem Update startet der Receiver automatisch neu.

6 Dateienverwaltung am PC

- Alle Dateien, die Sie auf ein externes Speichermedium schreiben, können Sie auch wieder auf die Festplatte Ihres PCs ziehen und dort weiterverarbeiten. - Die vom Receiver aufgezeichneten Video-Dateien sind im Transportstream-format .ts abgespeichert. Um diese am PC wiederzugeben oder weiterverarbeiten zu können benötigen Sie einen Media-Player, der Transportstream-Dateien .ts verarbeiten kann. - Sie können am PC mit Hilfe eines Dateimanagers bedenkenlos verschiedene Ordner und Unterordner zur Dateiverwaltung auf dem Speichermedium einrichten, um eine bessere Übersichtlichkeit der Daten zu bekommen.

Video-Dateien: Weiterverarbeitung am PC

- Bei der Verwendung externer USB-Festplatten sollten Sie darauf achten keine Festplatten zu verwenden, die eine höhere Speicherkapazität haben als max. 160 GB, da sich bei größerem Speichervolumen die Datenverwaltung im Receiver gravierend verlangsamt und dies zu Fehlern führen kann. - Alle Dateien, die Sie auf ein externes Speichermedium schreiben, können Sie auch wieder auf die Festplatte Ihres PCs ziehen und dort weiterverarbeiten. - Sie können am PC mit Hilfe eines Dateimanagers bedenkenlos verschiedene Ordner und Unterordner zur Dateiverwaltung auf dem Speichermedium einrichten, um eine bessere Übersichtlichkeit der Daten zu bekommen. - Die vom Receiver aufgezeichneten Video-Dateien sind im Transportstreamformat .ts abgespeichert. Um diese am PC wiederzugeben oder weiterverarbeiten zu können benötigen Sie einen Media-Player, der Transportstream-Dateien .ts verarbeiten kann. Der VLC Media Player kann beispielsweise als Freeware von folgender Internetseite kostenlos herunter geladen werden: www.videolan.org - Mit obengenanntem VLC Media Player oder auch mit anderen im Internet verfügbaren Programmen ist es möglich, das Transportstromdatenformat (.ts) direkt am PC abzuspielen oder es in andere gängige Videoformate zu wandeln und abzuspeichern.
