Produkttyp	Digitaler Satellitenreceiver (DVB-S)
Marke	Zehnder
Modell	DX 200 CI
Abmessungen (B × T × H)	230 × 175 × 45 mm
Gewicht	ca. 1,1 kg
Netzspannung	90–250 V~, 50/60 Hz
Leistungsaufnahme	max. 30 W (Betrieb), Standby ca. 7 W
Empfangsfrequenz	950–2150 MHz
LNB-Versorgung	13/18 V, max. 400 mA, 22 kHz, DiSEqC 1.0
Programmspeicher	2000 Programmplätze
Anschlüsse	2 × Scart (TV, VCR), 1 × Digital Audio (Cinch), 1 × RS232 (9-pol.), 1 × LNB IN, 1 × LNB OUT
CI-Steckplatz	1 × Common Interface (für CA-Modul)
Video-Auflösung	720 × 576 (PAL), 720 × 480 (NTSC)
Audio	MPEG-1 Layer I & II, Mono, Dual, Stereo, Joint stereo
Timer	24-Stunden-Timer und Mehrfachtimer (bis zu 10 Ereignisse)
EPG	Integrierter elektronischer Programmführer
Kindersicherung	Passwortgeschützte Programmsperre
Update-Möglichkeit	Software-Upgrade über RS232 oder via Satellit
Wartung	Wartungsfrei; nur trockenes Tuch zur Reinigung
Sicherheitshinweise	Netzstecker bei Gewitter ziehen; Gerät nicht öffnen
Lieferumfang	Receiver, Fernbedienung, 2 × AA-Batterien, Bedienungsanleitung

Häufig gestellte Fragen - DX 200 CI ZEHNDER

Wie schließe ich den Zehnder DX 200 CI an?

Verbinden Sie das Antennenkabel mit LNB IN, das TV-Gerät über Scart mit TV und den Videorecorder mit VCR. Stecken Sie den Netzstecker erst ein, nachdem alle Kabel angeschlossen sind.

Wie suche ich neue Programme?

Drücken Sie MENU, wählen Sie Installation → Programmsuche. Wählen Sie den Satelliten und entweder Satellit (für alle Programme) oder Transponder (für einen bestimmten Kanal). Die gefundenen Programme werden ans Ende der Liste angehängt.

Was tun, wenn kein Signal empfangen wird?

Prüfen Sie die Antennenausrichtung und die F-Stecker. Gehen Sie zu Programmsuche und wählen Sie Signalpegel. Die Balken sollten von schwarz auf gelb wechseln. Stellen Sie sicher, dass im Menü Antennenkonfiguration der richtige Satellit und LNB-Typ eingestellt sind.

Wie kann ich den Timer für Aufnahmen nutzen?

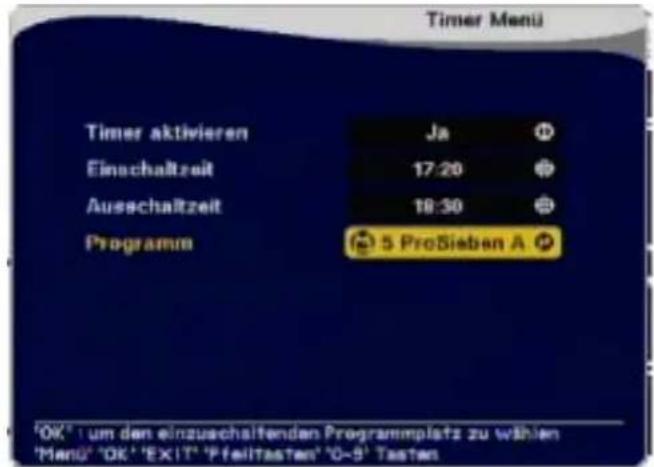

Drücken Sie MENU → Timer. Für eine einmalige Aufnahme stellen Sie Timer aktivieren auf Ja, geben Sie Ein- und Ausschaltzeit sowie das Programm ein. Für wiederkehrende Timer wählen Sie Mehrfach Timer und legen Sie bis zu 10 Ereignisse mit Typ (täglich, wöchentlich etc.) fest.

Wie setze ich den Receiver auf Werkseinstellungen zurück?

Gehen Sie zu MENU → Installation → Lade Werkseinstellung. Bestätigen Sie mit OK. Alle Programmeinstellungen und die Programmliste werden auf den Auslieferungszustand zurückgesetzt.

Wie aktualisiere ich die Software?

Laden Sie die neue Software von der Zehnder-Website (www.zehnder-sat.de) herunter. Verbinden Sie den Receiver per RS232-Kabel mit dem PC und starten Sie das Programm DMT-Link.exe. Wählen Sie die heruntergeladene .bin-Datei und starten Sie das Upgrade. Warten Sie, bis im Display good erscheint.

Kann ich den Receiver mit mehreren Satelliten nutzen?

Ja, für Multi-Feed-Anlagen mit DiSEqC-Umschalter. Konfigurieren Sie im Menü Antennenkonfiguration die Satelliten und weisen Sie jedem eine DiSEqC-Position zu. Der Receiver unterstützt Tone Burst und DiSEqC 1.0.

Wie sperre ich Programme für Kinder?

Aktivieren Sie zunächst die Kindersicherung unter Installation → Kindersicherung mit einem Passwort (Standard: 0000). Gehen Sie dann in die Programmverwaltung, wählen Sie das Programm an und drücken Sie OK im Menü Sperren. Das Programm wird mit einem Schloss-Symbol gekennzeichnet.

Was bedeuten die Anzeigen im Display?

boot = Systemstart, d.062 = laufende Datenübertragung, good = erfolgreicher Vorgang, Err = Fehler, U = TV-Betrieb (kein SAT-Empfang), UCr = Videorecorder-Betrieb.

Warum habe ich keinen Ton?

Drücken Sie die Mute-Taste auf der Fernbedienung, um die Stummschaltung zu deaktivieren. Überprüfen Sie die Lautstärke mit den Tasten ◄/►. Im Menü Systemeinstellungen können Sie die Lautstärke pro Programm speichern.

BEDIENUNGSANLEITUNG DX 200 CI ZEHNDER

• 2000 Programmplätze (vorprogrammiert für 8 Satelliten ASTRA, HOTBIRD, u.a.)
• 2 SCART-Buchsen (TV, VCR)
- Tuner mit Durchschleifausgang
- 2 Common Interface-Steckplätze für CA-Module (nur bei Modell DX 2000 CI)
• SCPC & MCPC tauglich
- Mehrsprachiges On-Screen-Display Menü (Deutsch/Engl./Franz./Ital./Span./Türk.)
- Handliche Infrarot-Fernbedienung
- Verschiedene Programmsuchfunktionen
- Favoritenprogrammliste
- Programmsortierfunktion
- Programmiersperre (Kindersicherung)
- Integrierter Elektronischer Programmführer (EPG)
- Lautstärkeregelung pro Programmplatz speicherbar
• Timerfunktion (10 Timer)
• LNB-Steuerung über 14/18V, 22 kHz und DiSEqC 1.0
- Last Channel, Last Status Memory
• Digitales Tonsystem im MPEG-Standard
• Digitaler Tonsignalausgang (Cinch)
- Reset-Funktion für Werkseinstellungen
- Gerätesoftware aktualisierbar über serielle Schnittstelle RS 232 und PC
• PAL/NTSC Unterstützung

- Netzschalter mit Netztrennung

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2

2 Sicherheitsvorkehrungen und Wartung......4

3 Installation und Inbetriebnahme ....5

3.1 Standortwahl und Elevationswinkel der Antenne ....5

3.2 LNB digitaltauglich ? 5

3.3 Geräte anschließen 5

3.4 Inbetriebnahme....9

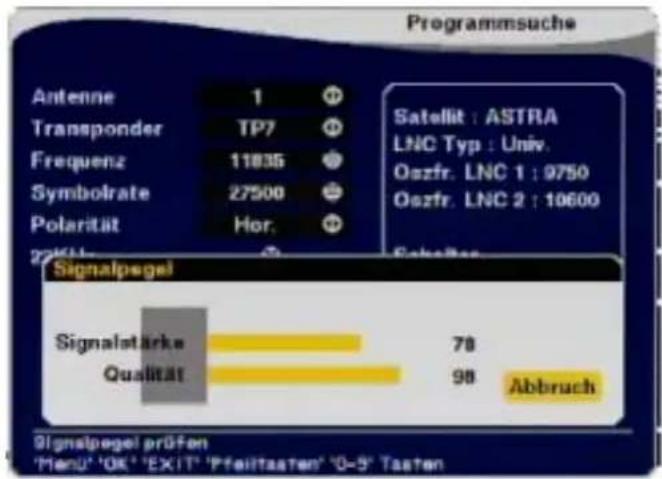

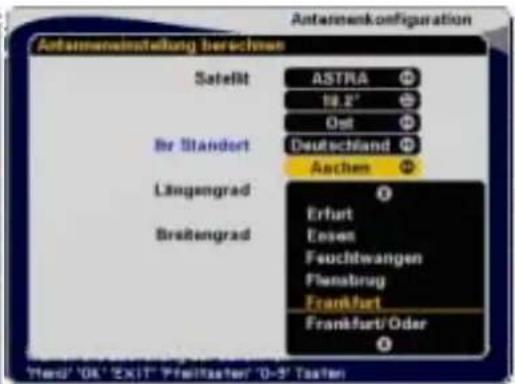

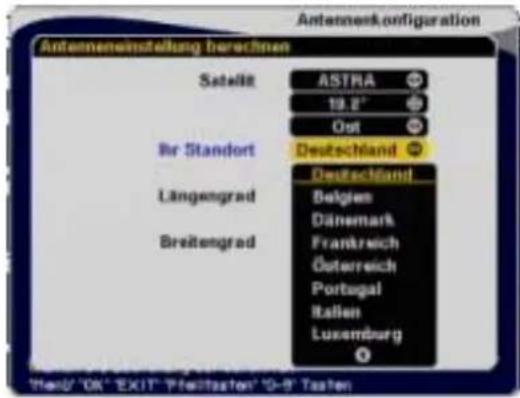

3.5 Antenneneinstellung - Hilfsfunktion zur Antennenausrichtung......10

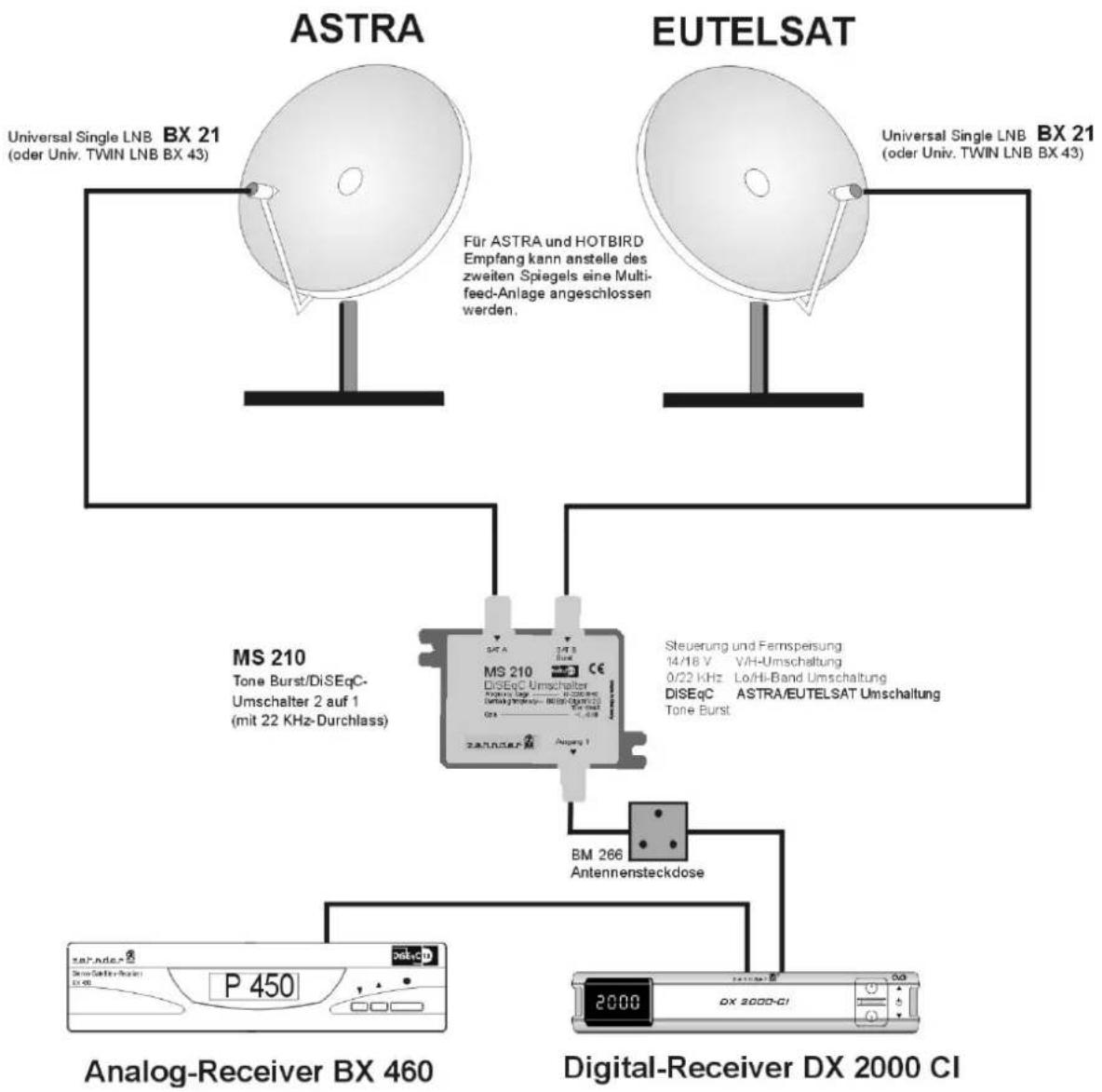

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 13

4 Bedienung des Receivers....14

4.1 TV-Betrieb ein-/ausschalten 14

4.2 Vorprogrammierung....14

4.3 Programmwahl / PR; 0..9....15

4.4 Umschalten zwischen TV- und Radiobetrieb TVRADIO 16

4.5 Lautstärkeregelung und Tonstummschaltung 16

4.6 Tonart und Sprache ALT-AUDIO wählen 17

4.7 TV/AV-Umschaltung (terr. Programme) TV/AV 17

4.8 Standbild PAUSE 17

4.9 Videotextempfang TAT 18

4.10 Empfang verschlüsselter Programme (nur bei DX2 0 0 0 CI)......18

4.11 Programminformation einblenden (Simple EPG) INFO 18

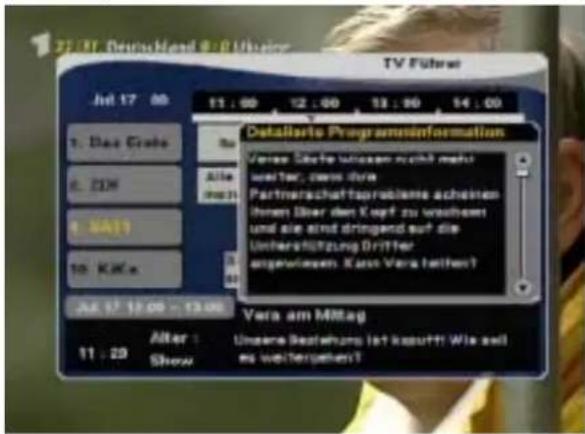

4.12 Der elektronische Programmführer EPG 16

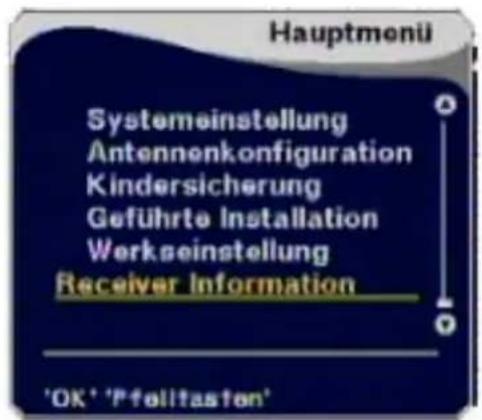

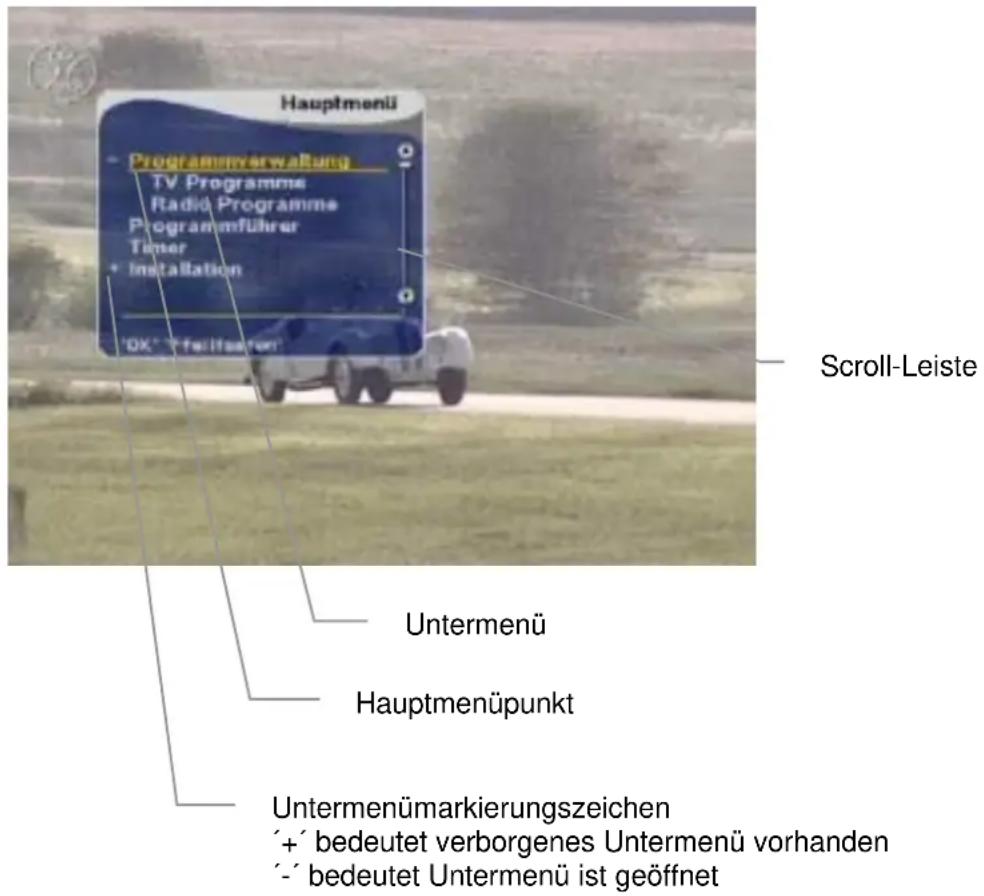

4.13 Aufrufen und Bedienung der Menüs MENU 20

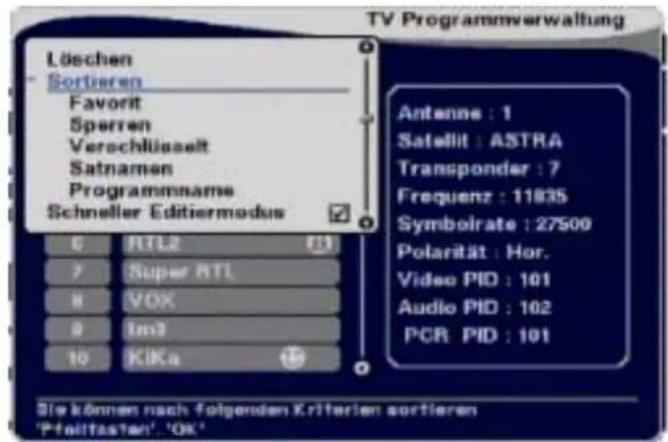

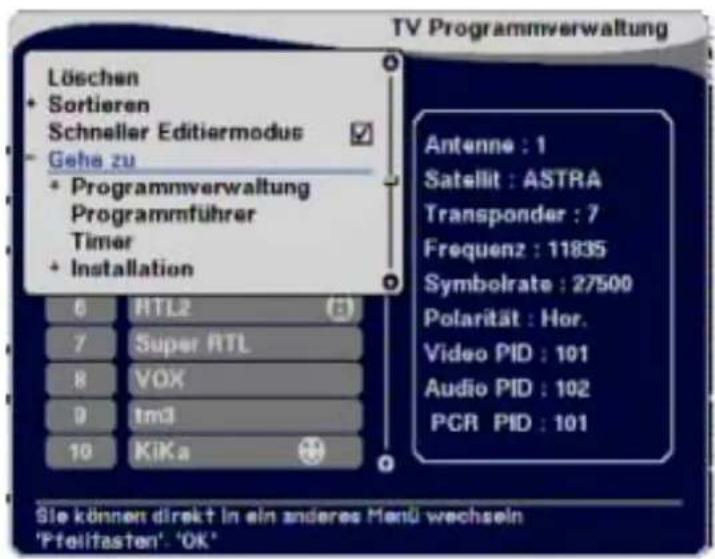

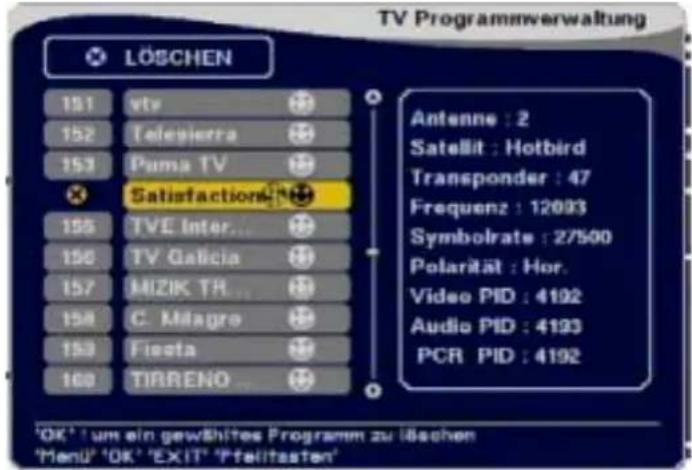

4.14 Programme einsehen, sortieren, löschen, sperren, (Programmverwaltung)....22

4.15 Neue Programme suchen....28

4.16 Videorecorder-Betrieb....28

4.17 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

5 Für Fortgeschrittene: Suchen von Programmen....33

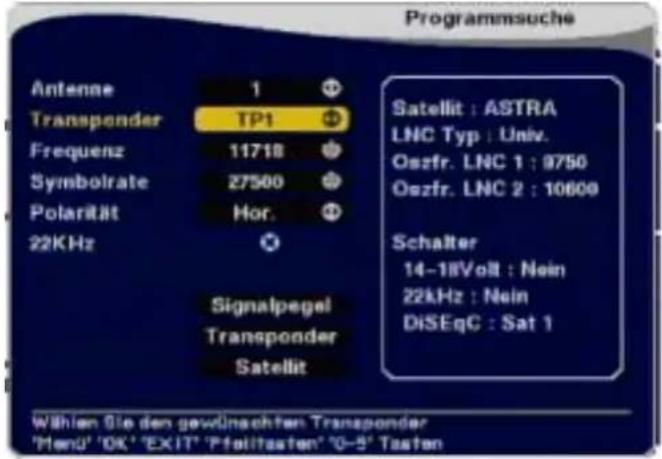

5.1 Das Menüfenster "Programmsuche" 33

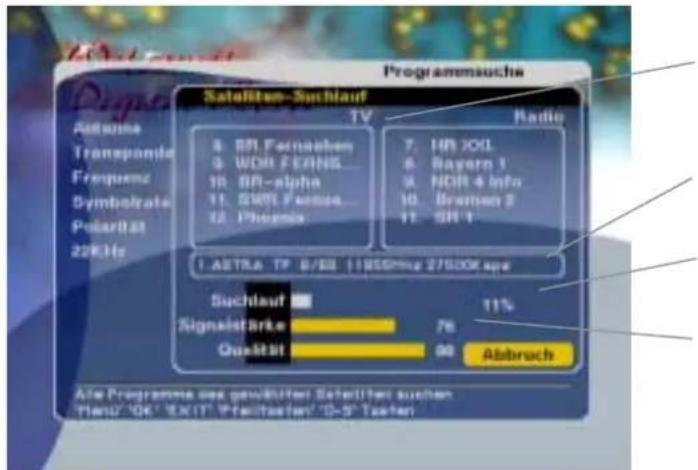

5.2 Alle Programme eines Satelliten suchen....35

5.3 Programme auf einem Transponder suchen....37

5.4 Ein einzelnes Programm auf einem Transponder suchen ....39

5.5 Transponder ändern, löschen und neue Transponder anlegen ....40

5.6 Such - Optionen

6 Grundeinstellungen – Menü Installation ....43

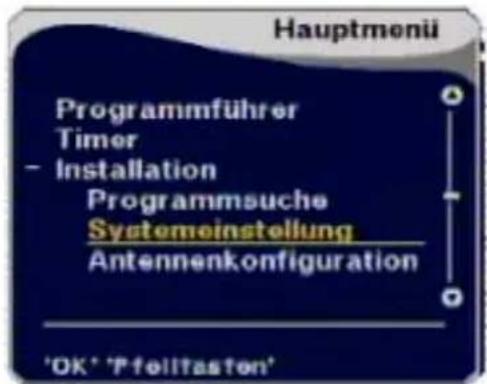

6.1 Systemeinstellungen....43

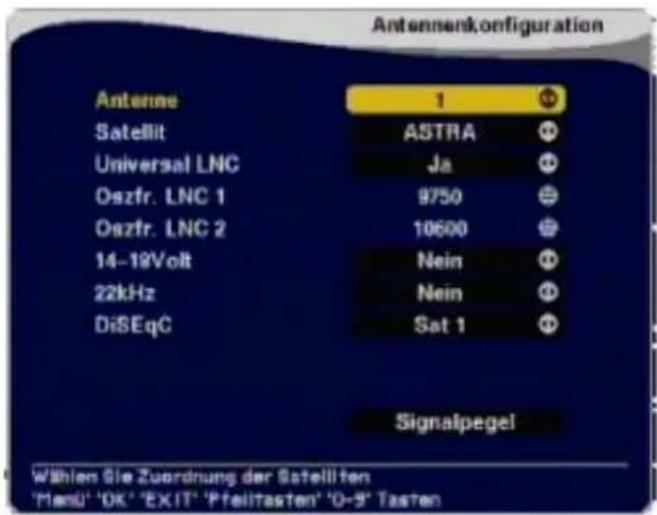

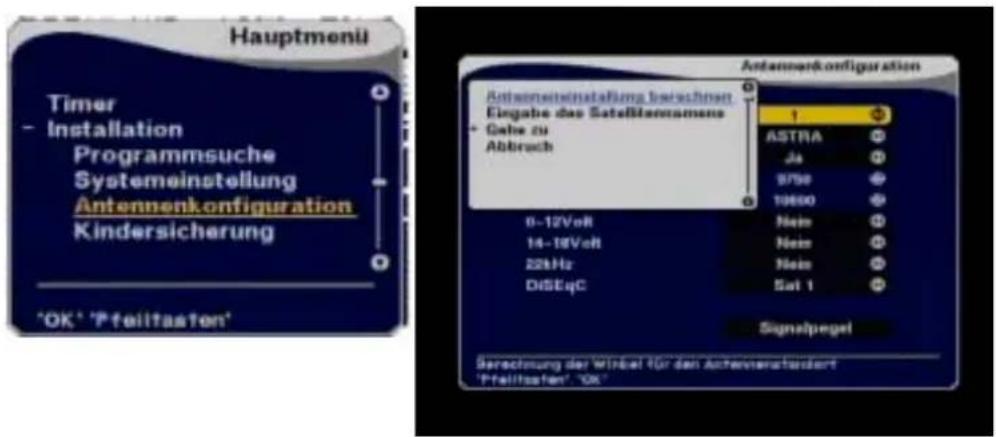

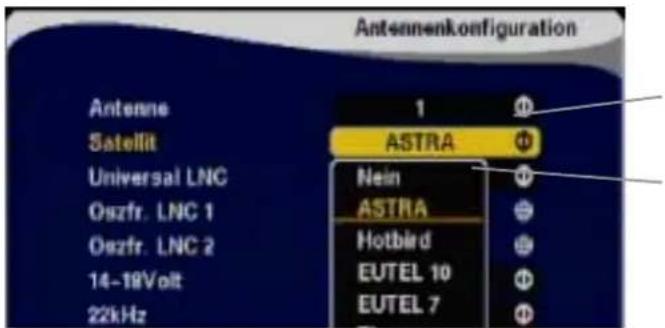

6.2 Antennenkonfiguration – für Mehrsatellitenempfang......45

6.3 Kindersicherung....47

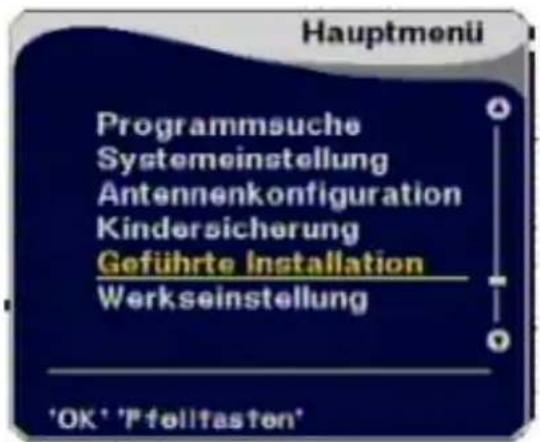

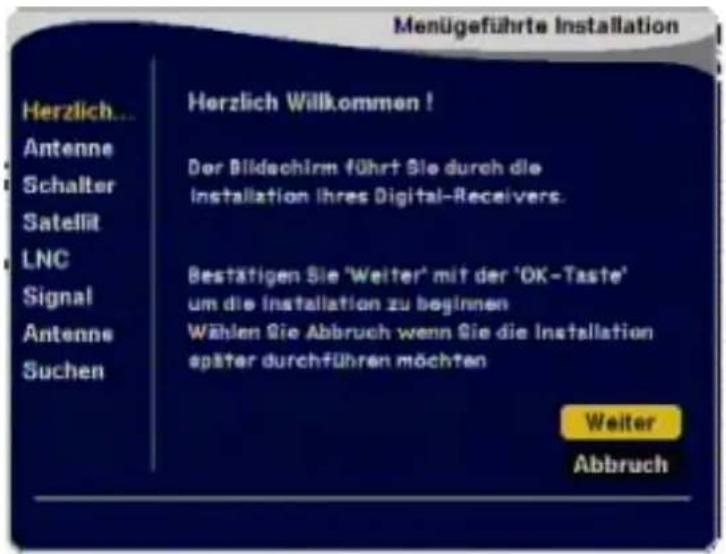

6.4 Geführte Installation....50

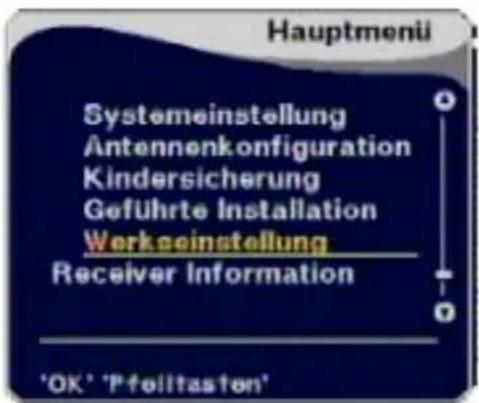

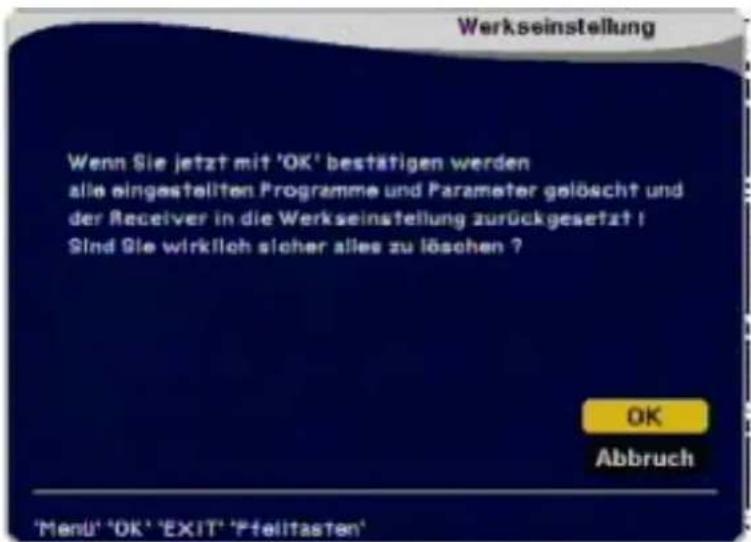

6.5 Lade Werkseinstellung – Resetfunktion....51

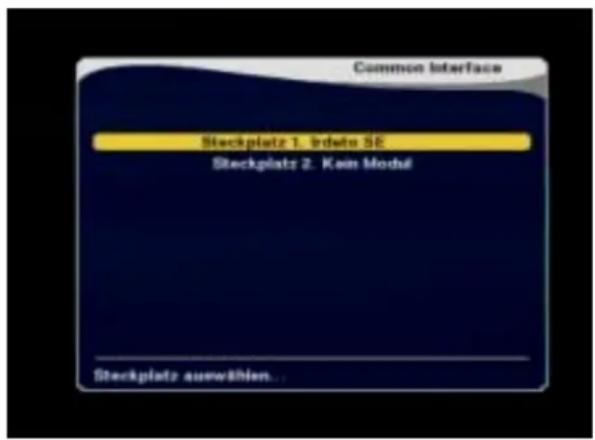

6.7 Common Interface (nur bei Modell DX2000 CI) 53

6.8 Software Upgrade über RS 232 Schnittstelle....56

6.9 Bedeutung verschiedener Geräteanzeigen....59

7 Garantiebestimmungen....60

8 Technische Daten/9 Scartbelegung....61/62

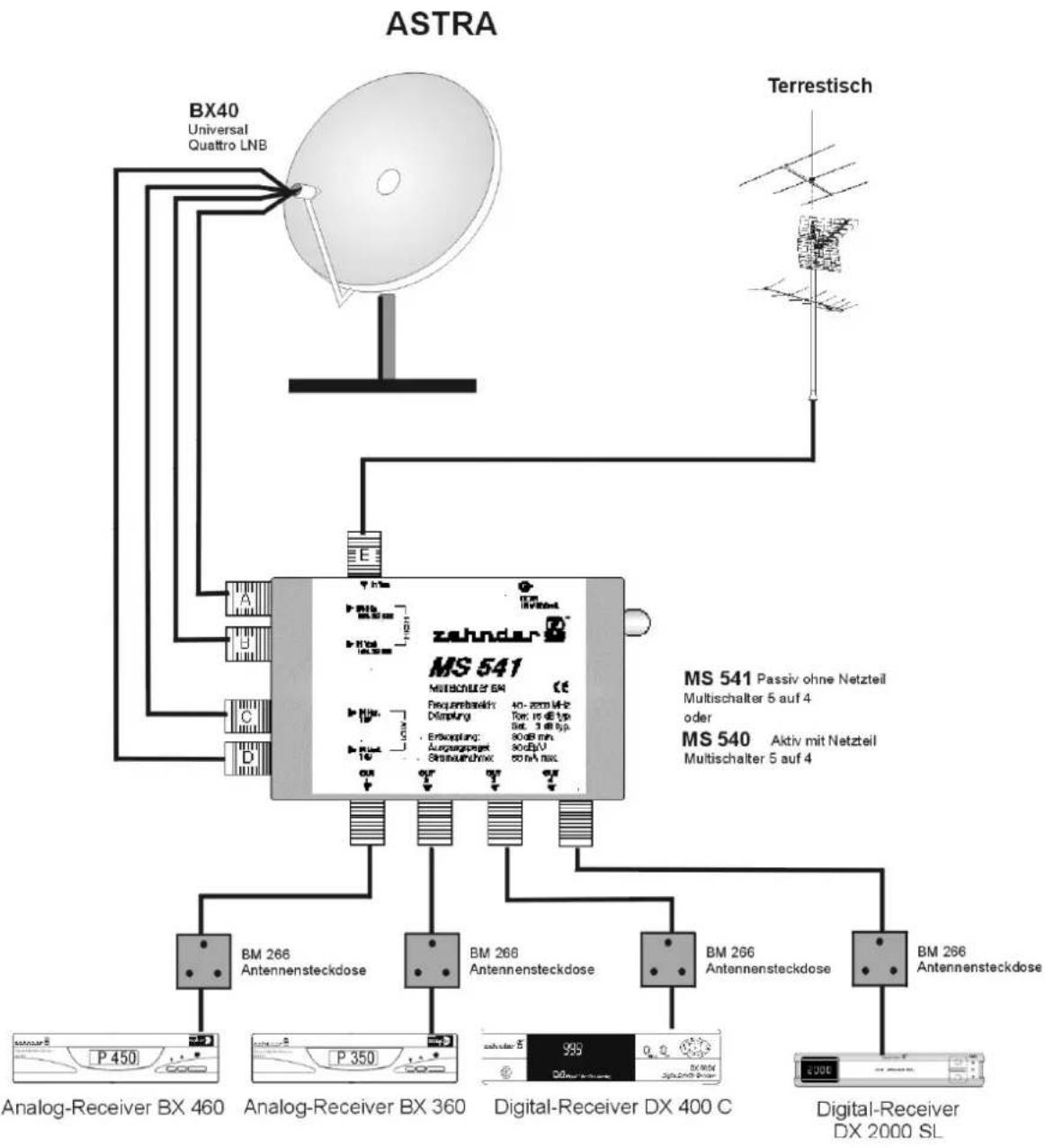

10 Anlagenbeispiele/ 11 Fehlerbeseitigung....63/66

12 Menüstruktur / 13 Satelliten-Lexikon....67/68

EINFÜHRUNG

Über diesen Receiver

Die DVB (Digital Video Broadcasting) Serie DX 2000 ist eine neu entwickelte Satellitenreceiverserie für den Empfang von sowohl verschlüsselten (Modell DX 2000 CI) als auch unverschlüsselten (Modelle DX 2000 SL/DX 2000 CI) digitalen Satellitenprogrammen. Bei der Entwicklung dieser „Einchiplösung“ wurde neben einer soliden Grundausstattung besonderer Wert auf ihre kleine, flache und somit kompakte, platzsparende Baugröße gelegt. Sie benötigen für den Betrieb eine Satellitenantenne mit Universal-LNB, (mit oberem Frequenzbereich 12 GHz), die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermöglichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme. Die übersichtliche Vorprogrammierungstabelle liegt dieser Anleitung separat bei. Für die Satelliten ASTRA 19° Ost und HOTBIRD 13° Ost sind die meisten Übertragungkanäle (Transponder) mit ihren Steuersignalen bereits vorprogrammiert. Um Ihnen die Suche bei anderen Satelliten zu erleichtern sind auch von folgenden Satelliten einige Transponder bereits vorprogrammiert: Eutelsat 16°, Eutelsat 10°, Eutelsat 7°, Türksat 42°, Intelsat Thor 1°, Arabsat 26°, Nilsat, Sirius, Amos, Hispasat, Gals.

Bei den analog gesendeten Programmen haben sich die Sendefrequenzen inzwischen gefestigt. Nicht so bei den digital verbreiteten Programmen. Es werden laufend neue Programme aufgeschaltet, aber auch bestehende auf andere Transponder verschoben. Es werden zur Zeit auch Programme mit der Bezeichnung "verschlüsselt" gesendet, obwohl Sie frei empfangbar sind. Um ständig alle aktuellen Programme zu empfangen, ist es deshalb von Zeit zu Zeit notwendig, die Programmliste über eine der Programmsuchfunktionen zu aktualisieren.

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder anzupassen. Die Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de im Internet zum direkten Herunterladen und Überspielen zu Hause bei unseren Kunden. Über die RS 232 Schnittstelle wird auch die Aktualisierung per Satellitenausstrahlung nachrüstbar sein.

Dieses Handbuch

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 5 "Suchen von Programmen" und Kapitel 6 "Grundeinstellungen" erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik. Nutzen Sie diese, wenn Sie mit dem Gerät schon vertrauter sind.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: 07729 / 881-61/ -62 e-mail: [e-mail]

Lieferumfang

1 Digitalsatellitenreceiver 1 Fernbedienung
1 Bedienungsanleitung 2 Batterien (1,5V, Typ LR 6, AA)

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

Gerätevorderseite

Frontklappe läßt sich nur bei Modell DX 2000 CI öffnen!

Taste Funktion
➊	Schaltet den Receiver „EIN“ und „AUS“ (Standby-Stromsparbetrieb).Bei „EIN“ Programmplatznummer in der Anzeige, bei „AUS“ Uhrzeit mit blinkendem Sekundentrennpunkt.
PR▲	Schrittweise Programmumschaltung aufwärts.
PR▼	Schrittweise Programmumschaltung abwärts.
Anzeige	Zeigt die Programmplatznummer oder die aktuelle Uhrzeit (Standby).

Nur bei Modell DX 2000 CI (hinter der Frontklappe):

Reset	Löst einen Systemstart (Warmstart) aus.(Auszulösen mit einer Schreibspitze)

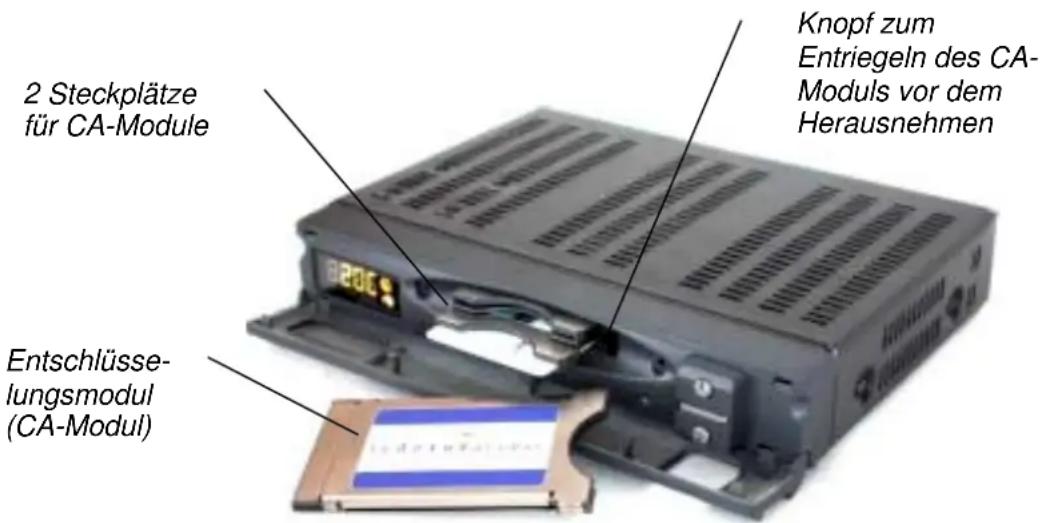

2 Karten-schächte	Steckplätze für 2 verschiedene Entschlüsselungssysteme, CA – Module(Conditional Access), wie Irdeto, Viaccess, Conax, .

Geräterückseite

Anschluß Funktion
LNB IN Anschluß des Satelliten-Antennenkabels.
LNB OUT Anschluß für einen Zweitreceiver, ZF wird durchgeschleift
VCR Scart (AV) Anschluß für Videorecorder.
TV Scart (AV) Anschluß für TV-Gerät.
DIGITAL AUDIO	Digitaler Tonausgang (Cinch) zum Anschluß an HiFi-Empfangsgeräte mit digitalem Toneingang.
90 – 250 V Netzanschlußleitung
POWER Ein-/Ausschalter, bewirkt Netztrennung
RS232 Schnittstelle zum PC, um neue Software zu laden

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

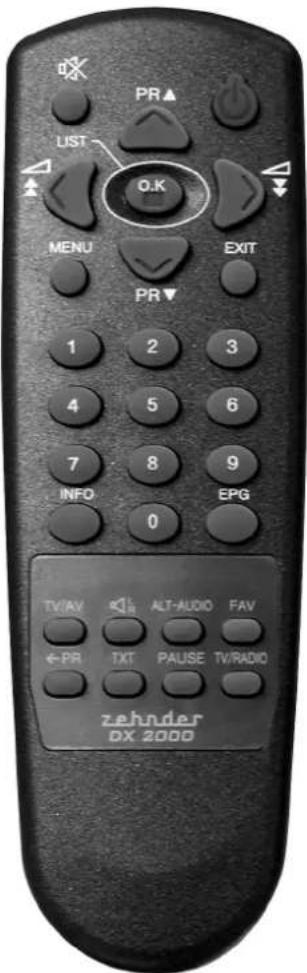

Fernbedienung

Taste Funktion
	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Schaltet den Ton stumm.
LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Zeigt die Programmliste an.
PR ▲▼	1. Schaltet um ein Programm hoch oder runter.2. Im Menü: Zeilenmarkierung (Cursor) nach oben/unten bewegen
	1. Lautstärkeregelung.2. Im Menü:: Zeilenmarkierung (Cursor) nach rechts/links bewegen3. Seitenweise blättern, in den Programm- und Menülisten
MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
	Schaltet zum vorhergehenden Menü zurück.Dient zum Verlassen eines Menüs
	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.
	Zeigt die EPG-Daten (Programmhinweise) des aktuell gewählten Programms.
	Ruft die elektronische TV- und Radio-Programmzeitschrift (EPG Daten) auf.
	Schaltet zwischen TV-, AV- (12 V an Pin 8 ein/aus) und VCR-Betrieb um.
	Schaltet den Ton in Stereo oder Mono um.
	Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um.

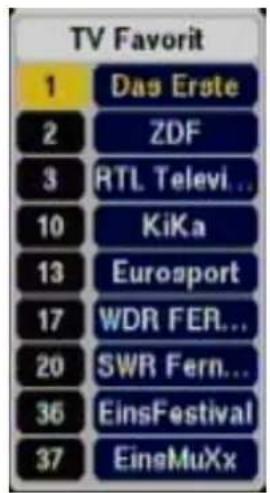

	Ruft die persönlich erstellte Favoritenprogrammliste auf.
	Schaltet zum vorher eingeschalteten Programm zurück
	Schaltet Videotextempfang aus/an oder um.
	Hält im TV-Betrieb das aktuelle Bild an. (Standbild)
	Schaltet zwischen TV- und Radio-Programmliste um.

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung

Betreiben Sie den Receiver nur an einer Netzspannung mit 230 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
  • Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes. Insbesondere nicht die auf der linken Seite, wo ein Lüfter die Warmluft ausbläßt.
  • Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstekker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
- Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
- Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
• Das Gerät wurde fallengelassen oder das Gehäuse ist beschädigt

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Aquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe des Menüpunktes "Antenneneinstellung berechnen" (Abschnitt 3.5) zu berechnen. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver DX 2000 anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro Universal LNB für mehr als zwei Teilnehmer

Hinweis! Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den "Grundeinstellungen", Kapitel 6, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

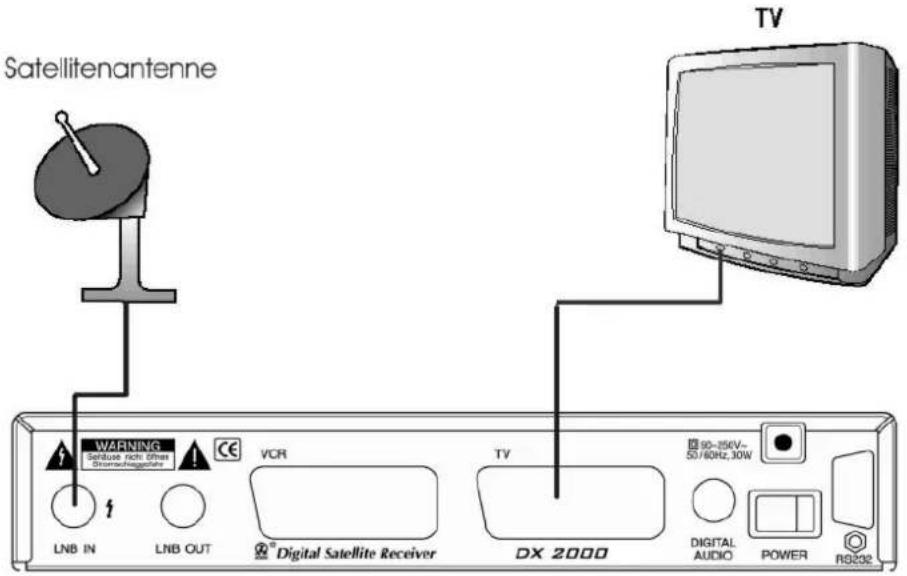

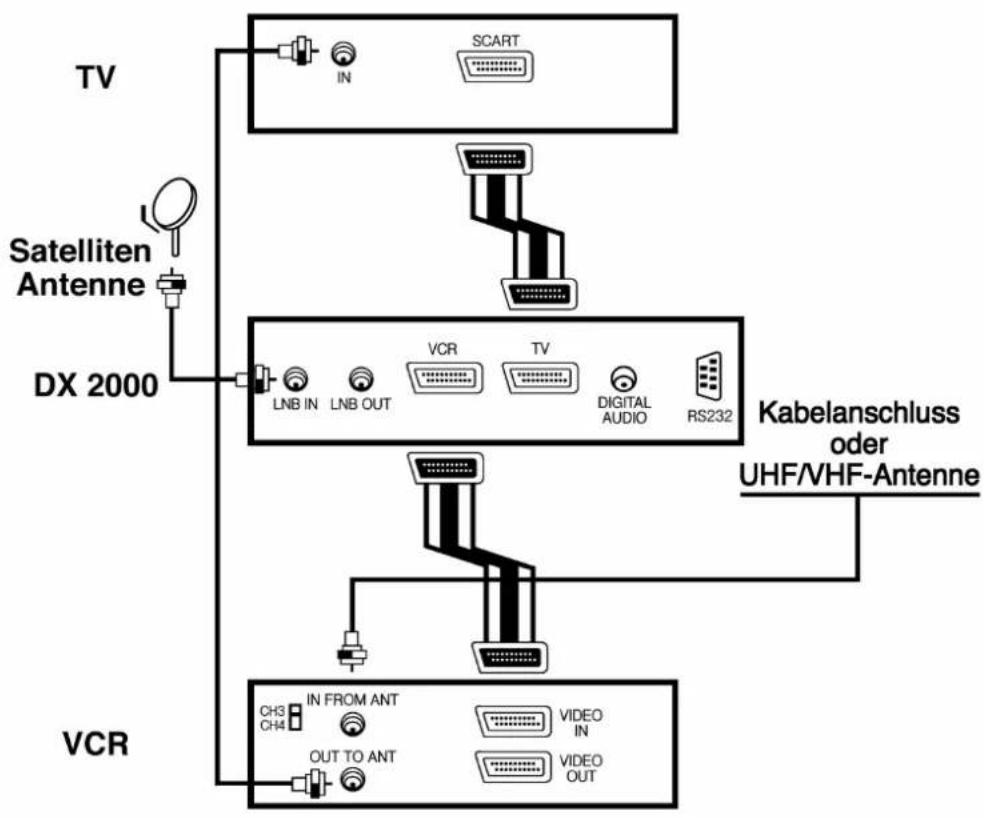

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlußpläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, daß man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, daß es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

3. INSTALLATION UND INBETRIEBNAHME

Satellitensignal-Anschluß "LNB IN"

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

• Isolieren Sie das Kabel nach Skizze ab und
- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

F-Stecker-Montage

Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

TV-Scartanschluß "TV"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel.

VCR-Scartanschluß "VCR"

Die Anschlußbuchse "VCR" dient der Anschlußmöglichkeit weiterer Geräte wie beispielsweise eines Videorecorders (siehe unten Anschlußbeispiel 1) oder eines weiteren Satellitenreceivers (Anschlußbeispiel 2.).

Verbinden Sie Videorecorder und Satellitenreceiver DX 2000 (VCR-Buchse) ebenfalls mit einem Scartkabel. Sobald das angeschlossene Gerät eingeschaltet ist oder bei VCR-Wiedergabe werden die Signale automatisch über die TV-Scartbuchse auf ihr Fernsehgerät durchgeschaltet.

Zur Aufnahme schalten Sie den Videorecorder auf den 'AV'-Kanal.

3. INSTALLATION UND INBETRIEBNAHME

Satellitensignalausgang "LNB OUT"

Schließen Sie hier das Antennenkabel für einen weiteren (analogen) Satellitenreceiver an. Sobald der DX 2000 ausgeschaltet wird steht das Satellitensignal diesem Receiver zur Verfügung (Anschlußbeispiel 2.).

Audio-Anschluß "DIGITAL AUDIO"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne daß das TV-Gerät eingeschaltet ist (siehe Anschlußbeispiel 3.).

Überzeugen Sie sich, daß Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

Weitere Anschlußbeispiele:

1. Anschluß des DX 2000 DxDasOTV und VCR-Gerät über Scartkabel

3. INSTALLATION UND INBETRIEBNAHME

1. Anschluß des DX 2000 DIX einem analogen Satellitenreceiver

1. Anschluß des DX 2000 Anxene Hift-Anlage mit Audio-Digitaleingang

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 06/AA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den DX 2000 ein, indem Sie den Netzschalter auf der Geräterückseite auf Position '1' stellen. Die Anzeige zeigt zuerst den Begriff "boot" bis zuletzt 4 Striche erscheinen.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)
- Betätigen Sie auf der DX 2000 –Fernbedienung die Taste. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiver- empfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

3. INSTALLATION UND INBETRIEBNAHME

3.5 Antenneneinstellung – Hilfsfunktion zur Antennenausrichtung

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Dennoch bietet der DX 2000 eine Hilfsfunktion dafür.

Diese Funktion berechnet Ihnen die Höhen- (Elevation) und Seitenausrichtung (Azimut) Ihrer Antenne für Ihren Standort. Wählen Sie einfach den Satelliten und die Stadt Ihres Standortes aus. Zur Feinausrichtung verwenden Sie die zweite Funktion dieses Menüs oder ein SAT-Finder Gerät.

1. Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" das Menü "Antennenkonfiguration".

1. Aktivieren Sie mit der Taste 📄 und 📂 im Menü "Antennenkonfiguration" den Menüpunkt "Antenneneinstellung berechnen".

• Mit OK wird eine Auswahlliste angezeigt, aus der mit PR▲/PR▼ und anschließend OK eine Einstellung ausgewählt werden kann oder mit ▶/kann direkt eine Einstellung ausgewählt werden..
• Mit / wählen Sie die nächste Zeile an.
• Mit 0 und dann 0 ... 9 kann, wenn gewünscht eine direkte Zahleneingabe in einem Feld gemacht werden, z.B. Gradangaben.

3. INSTALLATION UND INBETRIEBNAHME

Antenneneinstellung berechnen

Satellit Rufen Sie hier mit

die Liste der Satelliten auf, aus der Sie den gegen, den Sie empfangen/auf den Sie ausrichten möchten, mit z.B. ASTRA, und bestätigen mit . Die Positi-atomatisch ausgefüllt, z.B. ASTRA 19° OST.

Ihr Standort Rufen Sie wie oben mit

zuerst die Liste der Länder, dann die der Städte

auf, aus der Sie die (nächstgelegene) Stadt Ihres Standortes mit auswählen, z.B. Frankfurt, und bestätigen mit . Die Längen- und Breitengradposition der nachfolgenden Felder werden automatisch eingetragen, z.B. für Frankfurt 8,7° Ost und 50,1° Nord.

Ihr Längengrad Wert wird automatisch ausgefüllt, z.B. für Frankfurt 8,7 OST

Ihr Breitengrad Wert wird automatisch ausgefüllt, z.B. für Frankfurt 50,1 NORD

Wählen Sie das Funktionsfeld "Berechnen" an, und bestätigen mit

Elevation Berechnete Höheneinstellung der Antenne, z.B. für Frankfurt 31,7°.

Azimuth Berechnete seitliche Einstellung der Antenne. Der Winkel wird im Uhrzeigersinn

von der Nordrichtung gemessen. 180° bedeutet also genau Süden.

z.B. für Frankfurt 165,7°, (d.h. von Süden aus gerechnet: 180°-165,7° = 14,3° O)

3. INSTALLATION UND INBETRIEBNAHME

Feinausrichtung der Antenne

Sie haben den zuvor berechneten Elevationswinkel an Ihrer Antenne eingestellt und bleiben im vorher gewählten Menü "Antenneneinstellung berechnen".

1. Markieren Sie mit den Tasten PR▲▼ das Feld "Signalpegel" und lösen Sie den Befehl mit OK aus. Es erscheint nun eine Balkenanzeige mit "Signalstärke" und "Qualität" und eventuell ertönt ein Signal. Erscheinen die Balken nur in schwarz statt in gelb so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muß die Antenne feinausgerichtet werden.

Signal gefunden, wenn Balken von schwarz auf gelb wechseln.

Signalstärke:

"<49" schlechtes/kein Signal

"<49" schlechtes/kein Signal

1. Kontrollieren Sie nochmals die jetzige Elevationseinstellung (vertikaler Winkel). Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:
2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST). Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.
3. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

- Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.

- Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung: Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem SAT 1/2 - Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten ohne weitere Umstellung möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. SAT 1 –Signal für EUTEL-SAT und SAT 2 –Signal für ASTRA. Gegebenenfalls unter 'Antennenkonfiguration' (Abschnitt 6.2)
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. PR 90 auf 2/HOTBIRD und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.
• Anlagen-/Anschlußbeispiele für solche Anlagen finden Sie am Ende dieser Anleitung.

4. BEDIENUNG DES RECEIVERS

4 Bedienung des Receivers

4.1 TV-Betrieb ein-/ausschalten

Achten zuerst darauf, daß der Netzschalter auf der Rückseite eingeschaltet ist 'I'.

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Vier Striche erscheinen in der Anzeige. Nach ca. 2 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "1" angezeigt. Im unteren Bildschirmbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmierung.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ☐ in Bereitschaft (Standby) geschaltet, erscheinen die vier Striche wieder für einige Sekunden in der Geräteanzeige. Der Receiver befindet sich im Stromsparbetrieb. Die aktuelle Uhrzeit steht in der Anzeige.

Hinweis ! Die normalerweise im Standby Betrieb erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der DX 2000 DuVor auf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am schwarzen Bild und der ständigen Einblendung der Programminformation), so schalten Sie den Receiver mit der Taste TV-RADIO in den TV-Betrieb (siehe auch 4.4).

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle, Stand Juli 00). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition SAT 2/SAT B vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind (siehe dazu Kapitel 5 "Neue Programme suchen"). Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Videotexttafeln verschiedener Sender oder über Internet (www.satcodx.com) abfragen:

Videotext SAT 1 Videotext RTL 2 Internet

ASTRA 675 770 http://www.astra.de

EUTELSAT (7°-16°) 677 772 http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

• Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten / auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 3 Sek., da der DX 2000 die digitalen Signale erst umwandeln und das Bild errechnen muß.
• Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Zifferntasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 1 Sekunde Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.
• Nach der Programmumschaltung wird für ca. 3 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet.

Diese Programm-Information kann jederzeit auch mit der Taste INFO aufge-rufen werden.

Programmwahl über die Programmliste "Alle TV-Programme" OK

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit 📄 oder auf den gewünschten Programmplatz und
3. Schalten Sie mit der Taste ☑ auf den neuen Programmplatz um.
4. Mit der Taste ▼ blättern Sie seitenweise in der Programmtabelle weiter, mit Taste ▲ seitenweise zurück.

1. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

4. BEDIENUNG DES RECEIVERS

Programmwahl über die Favoritenliste "TV Favorit" FAV

Der DVB Receiver DX 2000 besitzt 2 verschiedene Programmlisten. Betätigen Sie die Taste FAV, so gelangen Sie zur "TV Favoritenliste". Hier sind diejenigen Programme eingetragen, die in der TV-Programmverwaltung mit einem 😊 für Favoritenprogramm (Lieblingsprogramm) gekennzeichnet wurden. Die Bedienung erfolgt ebenso wie in der Programmliste "Alle TV Programme".

Alle unverschlüsselten Programme, die nach einem Programmsuchlauf gefunden wurden, werden automatisch mit dem Favoritensymbol 😊 gekennzeichnet und damit in die Programmliste aufgenommen:

Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 4.14 weiter unten nach.

Umschalten zwischen zwei Programmen

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie Taste ☐. Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

4.4 Umschalten zwischen TV- und Radiobetrieb TWARADIO

• Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.
• Um die Radioprogramme zu empfangen drücken sie die Taste. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.
• Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so bleibt im Unterschied zu den TV-Programmen die Einblendung der Programminformation ständig erhalten. Das TV-Bild wird im Radiobetrieb abgeschaltet. Es erscheint ein schwarzer Hintergrund
• Radioprogramme können auch mit der unten beschriebenen Sprachumschaltungsfunktion (4.6) ausgestrahlt werden. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.5 Lautstärkeregelung und Tonstummschaltung

Mit den Tasten und auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeeinstellung wird in Form einer 18-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingeblendet.

Lautstärkeunterschiede zwischen Programme lassen sich über die Funktion der programmplatzbezogenen Lautstärkespeicherung regeln, siehe Kapitel 6.5 'Systemeinstellung'. Mit 'Ind. Lautstärke' läßt sich die Lautstärke für jeden Programmplatz individuell speichern.

Mit der Mute-Taste können Sie den Ton stummschalten, bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.6 Tonart und Sprache wählen

Mit der Taste können Sie Stereo, linker Kanal und rechter Kanal einstellen. Die Einstellung wird rechts unten auf dem Bildschirm kurzzeitig dargestellt.

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der Taste ALTAUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint unten rechts die Anzeige:

Durch mehrmaliges Drücken wechseln Sie die Sprache. Die gewählte Nummer ist gekennzeichnet.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

4.7 TV/AV-Umschaltung (terr. Programme)

Bei der Verbindung von Satellitenreceiver und Fernsehgerät mit einem Scartkabel, schalten manche TV-Geräte beim Einschalten des Satellitenreceivers den Signaleingang auf der Scartbuchse sofort auf Videoempfang (AV), das heißt auf den Empfang des Digitalreceivers um. Ebenso verhält es sich mit den extern an die DX 2000 VCR-Scartbuchse angeschlossenen Geräten, wie Videorecorder, analoger Satellitenreceiver oder andere Geräte. Wird eines der Geräte eingeschaltet, so stellt der DX 2000 dieses Signal automatisch zum TV-Gerät durch.

Sie haben jedoch auch die Möglichkeit manuell zwischen Videorecorder (VCR) terrestrischem Empfang (TV) und Digitalreceiverempfang umzuschalten.

Sind die externen Geräte eingeschaltet drücken Sie ein oder mehrmals die Taste auf ihrer Fernbedienung. Der Empfangsbetrieb ändert sich daraufhin wie folgt:

Empfang:	DX 2000	→TV	→VCR	→	DX 2000
Geräteanzeige:	„PR-Nr.“		„U“	„UCr“	„PR-Nr.“

7u

Wenn Sie ein terrestrisch ausgestrahltes TV-Programm über das TV-Gerät anschauen möchten, muß die Schaltspannung der TV-Scartbuchse abgeschaltet werden, um das TV-Gerät nicht zwangsweise auf den Empfang des DX 2000 zu schalten. Die Schaltspannung an Pin 8 der Scartbuchse wird abgeschaltet. Drücken Sie dazu einmal die Taste TVAV, die Geräteanzeige wechselt zu „„

Durch nochmaliges drücken wird auf Videorecorder-Empfang (VCR) geschaltet.

UCr

Schalten Sie mit auf den externen Empfang, z.B. zum Videorecorder-Empfang, wenn Sie eine Kassette abspielen möchten. In der Geräteanzeige erscheint „UC-“. Durch nochmaliges drücken schaltet er wieder zurück zum SAT-Empfang.

4.8 Standbild PAUSE

Möchten Sie sich eine gerade aktuelle Filmszene genauer anschauen oder eine auf dem TV-Schirm eingeblendete Information in Ruhe notieren, so halten Sie mit der Taste PAUSE das Bild so lange Sie mögen an. Nach erneutem Betätigen von PAUSE kehren Sie wieder in die im Hintergrund weitergelaufene Sendung zurück.

4. BEDIENUNG DES RECEIVERS

4.9 Videotextempfang

Um die Videotextseiten eines Programmes zu empfangen, muß Ihr TV-Gerät einen Videotextdecoder beinhalten. Wird ein Sender mit Videotextausstrahlung angewählt, so stellt der Receiver DX 2000 die Videotextinformation automatisch Ihrem TV-Gerät zur Verfügung. Die Bedienung des Videotextes erfolgt wie gehabt über die Tasten auf Ihrer TV-Fernbedienung.

Mit der Taste 📂 wird der Status des Videotextausstrahlung für die Programme angezeigt und ausgewählt:

Videotoxt aus

Vidootext ein

Koin Videotoxt

Sie können den Videotextempfang abschalten, um die Reaktionszeit des Receivers etwas zu beschleunigen. Drücken Sie dazu die Taste ☐ so oft bis die gewünschte Option angezeigt wird. Danach wird auf keinem Programm mehr Videotext empfangen bis die Einstellung wieder auf EIN gestellt wird.

4.10 Empfang verschlüsselter Programme (nur bei DX 2000 CI)DX 2000 CI

Siehe Abschnitt 6.7 „Common Interface“

4.11 Programminformation einblenden (Simple EPG)

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der DX 2000 erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, das aktuelle Datum und Uhrzeit, die Programmplatznummer, der Programmname und die Anzahl anderer mitgesendeter Sprachen.

Der Name der aktuellen Sendung und die Startzeit der aktuellen Sendung sowie das Ende der Sendung werden nur manchmal mitgesendet.

Um die Informationen zum aktuellen Programm zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

(Zeit von..bis);Titel laufende Sendung

Programmnummer, PRname, Sprache

Satellit, Transp. Nr., Datum, Uhrzeit

4.12 Der elektronische Programmführer

Die oben beschriebenen, digitalen Programminformationen, wie Satellitenname, aktuelles Datum und Uhrzeit, Programmname, Anzahl anderer mitgesendeter Sprachen, Start- und Endzeit der aktuellen und nachfolgenden Sendung werden im DX 2000 gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau) auf dem Bildschirm.

Hinweis!

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPGEPG oder gehen Sie über das im nächsten Abschnitt beschriebene Hauptmenü, Menüpunkt "Programmführer", und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.

4. BEDIENUNG DES RECEIVERS

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

Die Programmübersicht enthält:

* Name und Titel der Sendung.
* Datum mit Anfangs- und Endzeit

Für alle Sender, die diese Info ausstrahlen und deren Programmplätze schon einmal aufge-rufen wurden.

1. Mit den Tasten □ oder □ können Sie ein Programm markieren.
2. Mit können Sie auf der Uhrzeitskala einen Zeiger auf die entsprechende Uhrzeit bewegen. Entsprechend wird eine Sendung markiert, zu der im unteren Bildbereich Informationen eingeblendet werden.
3. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste OK. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden):

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

Mit EXIT gelangen Sie in die Programmübersicht zurück. Mit EPGEPG blättern Sie seitenweise in der Programmübersicht.

1. Verlassen Sie mit EXIT die Programmübersicht (TV Führer).

Radio Führer Durch betätigen der Taste TARADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

Hinweise!

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Systemeinstellungen" (siehe Kapitel 6.1) die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
  • Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der DX 2000 Speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.13 Aufrufen und Bedienung der Menüs

Mit dem Aufrufen des Hauptmenüs haben Sie die Möglichkeit Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen.

Drücken Sie während des TV-Betriebs die Menü-Taste 📂 auf der Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs:

HAUPTMENÜ:

Bewegen und Ändern im Menü:

MENU	Doppelfunktion:1. Aufrufen oder Ausblenden des Hauptmenüs2. im Untermenü: Aufruf weiterer Befehle
PR ▲ ; Doppelfunktion:	1. Auswahl der Menüzeile (Zeilenmarkierung nach oben/unten)2. Schrittweises Verändern von Einstellungen
OK	Doppelfunktion:1. Untermenü öffnen/schließen2. Aktivieren und bestätigen von Einstellungen/Befehlen
◀ ; ▶	Schrittweises Verändern von Einstellungen
0 .. 9	Direkteingabe von Einstellungswerten
EXIT	Verlassen eines Untermenüs, Speichern der Einstellungen undzurück zum vorhergehenden Menü.

4. BEDIENUNG DES RECEIVERS

Bedienen von Auswahlfeldern mit den Symbolen

Beispiel:

1. Mit ; Einstellung ändern

2. -> OK Liste aufklappen, -> PR ▲ ; PR ▼ Auswählen -> OK Einstellung übernehmen

Die "Gehe zu" Funktion

Vielen Anwendern ist die Bedienung anderer Receiver zu schwierig, da die Menü-Bedienung zu kompliziert ist.

Das Menü-System des DX 2000 hingegen basiert auf einer offenen Menü Architektur, die es erlaubt an jeder Stelle eines Menüs mit nur einem Schritt in ein anderes Menü zu wechseln. Diese Funktion nennt sich "Gehe zu" Funktion. Dies ist eines der herausragenden Merkmale des DX 2000, das erlaubt den Receiver äußerst leicht und komfortabel zu bedienen.

Wie wenden Sie die "Gehe zu" Funktion an? (Beispiel)

1. Öffnen Sie aus dem Hauptmenü die TV Programmverwaltung.

2. Betätigen Sie erneut die MENU Taste, um das Bearbeitungsmenüfenster zu öffnen.

1. Wählen Sie mit; und den "Gehe zu" Befehl.

2. Das komplette Hauptmenü öffnet sich als Untermenü.

3. Wechseln Sie beispielsweise zur Menüzeile Timer, um direkt zur Timerprogrammierung zu gelangen.

4. Haben Sie die Timerprogrammierung abgeschlossen, wechseln Sie von dort auf die gleiche Weise über die "Gehe zu" Funktion zurück zur "Programmverwaltung" der TV Programme.

4. BEDIENUNG DES RECEIVERS

4.14 Programme einsehen, sortieren, löschen, sperren, umbenennen (Programmverwaltung)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert. Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

1. Drücken Sie die Taste MENU, und mit OK und PR▲ wechseln Sie im Menü zu TV Programme. Es erscheint das Fenster der Programmverwaltung.

Sie befinden sich sofort in dem Bearbeitungsmodus zur Definition von Favoritenprogrammen (s.u.), die mit dem Symbol 😊 gekennzeichnet sind. Das sind die Programme, die in der Favoritenprogrammliste erscheinen. (Die Favoritenprogrammliste können Sie während des TV-Betriebs mit der Taste + aufrufen.)

Auf der rechten Seite des Fensters erscheinen die Sendeparameter des gerade markierten Programms.

4. BEDIENUNG DES RECEIVERS

1. Betätigen Sie nun die Taste MENU, zum Aufruf des Bearbeitungsmenüs.

Favoritenprogramm

Gesperrtes Programm

Verschlüsseltes Progr.

Darin können Sie Programme...

Favorit

Verschieben

Sperren

Umbenennen

Löschen

Sortieren

Schneller Editiermodus

Gehe zu

Abbruch

In die Favoritenliste aufnehmen,mit 😊 kennzeichnen
⇒ Auf anderen Platz in der Programmliste verschieben
⇒ Sperren zur Kindersicherung, mit Kennzeichnen
⇒ Einen neuen Namen für ein Programm eingeben.
Löschen von Programmen
→ Programme nach verschiedenen Kriterien sortieren
→ Beschleunigt die Bearbeitung in diesem Menü
in ein beleibiges Menü springen
beendet dieses Menü und springt nach Speicherung direkt zum TV-Betrieb zurück

1. Wählen Sie eine der Möglichkeiten mit PR ▲▼ und aus. Sie gelangen dann in den gewählten Änderungsmodus, dessen Name, z.B. "Verschieben", in der Titelzeile angezeigt wird.

2. Sie können jetzt je nach gewähltem Änderungsmodus Programme mit PR▲▼, oder auswählen und mit kennzeichnen oder ändern. Je nach Vorgang erhalten die ausgewählten Programme eine Kennzeichnung, wie ⚫, ⏻, ....

3. Erst beim Verlassen des Änderungsmodus mit EXIT werden die Änderungen gespeichert, was nach einer Abfrage mit "JA" oder NEIN" bestätigt werden muß.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit OK auf. Anschließend mit Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste EXIT verlassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert.

4. BEDIENUNG DES RECEIVERS

Die Änderungsmodi:

⊕ Favorit Programme in die Favoritenprogrammliste aufnehmen

In die Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen. Markieren Sie mit der 📄/ Taste einfach das Programm und drücken Sie OK . Das Programm wird in der Liste mit einem 😊 gekennzeichnet. Die Einblendung der Favoritenprogrammliste während desTV-Betriebs mit OK + ← PR enthält nur die mit 😊 gekennzeichneten Lieblingsprogramme. Alle unverschlüsselten Programme, die nach einem Programmsuchlauf gefunden werden, werden automatisch mit dem Favoritensymbol 😊 gekennzeichnet und damit in die Favoritenliste aufgenommen.

Verschieben Programm auf anderen Platz in der Programmliste verschieben

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten.

1. Sie fahren das Programm mit den PR ▲ PR ▼ Tasten an, das Sie verschieben wollen.
2. Wählen nun das Programm durch betätigen der Taste OK aus. Anstelle der Programmplatznummer erscheint nun das Zeichen '▲' .

3. Mit den Tasten PR ▲ oder ▲ ▼ können Sie nun das Programm auf jeden beliebigen Programmplatz verschieben.

4. Mit der Taste OK fügen Sie das angewählte Programm am neuen Platz in die Liste ein.

5. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste ☐ exit verlassen.

Achtung!

Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

4. BEDIENUNG DES RECEIVERS

Sperren

Sperren eines Programms zur Kindersicherung

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Wählen Sie einfach mit den Tasten 📂 oder das Programm aus und drücken Sie die Taste OK, um es zu "sperren". Das Programm wird mit 🔒 gekennzeichnet.

Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über ein Passwort im Menü "Installation". (siehe auch Abschnitt 6.1 Kindersicherung aktivieren).

So kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksseitig auf „Aus“ gestellt.

Umbenennen Programmnamen ändern

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

1. Wählen Sie mit □ den Programmplatz aus und bestätigen mit OK.

1. Mit den Cursor-Tasten

Sie einen Buchstaben an, und bestätigen ihn mit OK. So verfahren Sie mit allen Buchstaben, bis der neue Name (max. 13 Zeichen) komplett ist. Mit dem Zeichen '◀' löschen Sie immer den letzten Buchstaben.

1. Nach Markierung und Bestätigung der Schaltfläche "OK" mit der Taste OR wird der neue Name gespeichert, mit „Abbrechen“ oder EXIT wird der alte Name beibehalten.

4. BEDIENUNG DES RECEIVERS

⊗ Löschen Löschen eines Programms

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig. Wählen Sie den Befehl "Löschen", so wird das gewählte Programm mit einem '⊗' gekennzeichnet. Es können auch mehrere Programme nacheinander gekennzeichnet werden. Endgültig gelöscht werden sie erst, wenn das Menü mit verlassen wird. Es erscheint dann zuerst die Warnung „Achtung! Wollen Sie die Programme wirklich löschen?“. Bei der Eingabe „Abbruch“ werden die gekennzeichneten Programme nicht gelöscht, geben Sie aber „OK“ ein, so werden Sie gelöscht.

Achtung!

Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, vorsicht beim Löschen!

Hinweis! Eine andere und häufig schnellere Methode mehrere unbrauchbare Programme auf einmal aus der Liste zu löschen, ist die Möglichkeit des Löschens der kompletten Transonderdaten dieser Programme (siehe Abschnitt 5.5).

Sortieren Programmliste nach verschiedenen Kriterien sortieren

Mit dieser Funktion können Sie die Programmliste automatisch sortieren lassen. Sie erhalten 5 Sortierreihenfolgen zur Auswahl:

Favorit

Sperren

Verschlüsselt

Satnamen .

Programmnamen

⇒ Favoritenprogramme 😊 an den Anfang stellen
⇒ Gesperrte Programme an den Anfang stellen
⇒ Verschlüsselte Programme \$ an den Anfang stellen
⇒ Nach Satellitennamen alphabetisch von A-Z sortieren.
⇒ Nach Programmnamen alphabetisch von A-Z sortieren.

Mit auslösen der Taste OK wird die Programmliste sofort umsortiert.

4. BEDIENUNG DES RECEIVERS

Schneller Editiermodus Beschleunigt die Bedienung im Programmverwaltungsfenster

Diese Einstellung erlaubt Ihnen eine schnellere Bedienung beim Bearbeiten der Programme, da die gewählten Programme nicht im Hintergrund angezeigt werden.

Markieren Sie dazu mit der Taste OK das Kästchen mit einem Haken ☑. Mit erneutem OK wird die Funktion wieder aufgehoben.

In der Werkseinstellung ist diese Funktion ausgeschaltet, so daß sich bei jeder Programmwahl im Hintergrund das entsprechende TV-Bild einstellt.

Gehe zu Funktion zum spontanen Wechsel in andere Menüs

Erlaubt an jeder Stelle eines Menüs mit nur einem Schritt in ein anderes Menü zu wechseln.

Öffnen Sie dazu mit der Taste ☑ das komplette Hauptmenü als Untermenü (siehe Abschnitt 4.13).

4. BEDIENUNG DES RECEIVERS

Bearbeiten der Radioprogrammliste

Die Liste der Radioprogramme wird auf dieselbe Weise wie die TV-

Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem

Sie die Taste TV/RADIO drücken, während die TV-Programmverwaltung aufgerufen ist.

4.15 Neue Programme suchen

Der DVB-Receiver DX 2000 ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die im Juli '00 gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Es gibt im DX 2000 verschiedene Möglichkeiten der Programmlsuche

Die detaillierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 5 unter "Programmsuche".

Hinweis für das Modell DX 2000 CI:

Programme von verschlüselten PAY-TV Paketen (wie z.B. Premiere World, Telepiu, TPS, ...) wurden aus Speicherplatzgründen nicht vorprogrammiert dahingegen jedoch deren Übertragungskanäle (Transponder) mit ihren Frequenzen. Je nach abonniertem Programmpaket wählen Sie den entsprechenden Transponder (Frequenz) aus und suchen Ihn nach Programmen ab.

Lesen Sie dazu auch in Abschnitt 6.7 „Common Interface“.

4.16 Videorecorder-Betrieb

• Sie können einen Videorecorder (VCR) zum Aufzeichnen von Satellitenprogrammen und zum Abspielen von Aufzeichnungen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluß Ihres Videorecorders nutzen Sie die Scartverbindung "VCR" (Kapitel 3, "Installation").
  Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.

- Die Steuerung Ihrer Videorecorderaufzeichnung über VPS ist nicht möglich, da bisher keine digitale Abstrahlung des VPS-Signals erfolgt.

- Bei VCR-Wiedergabe schaltet der Receiver auch im Bereitschaftsmodus (Standby) das Signal von der VCR- zur TV-Scartbuchse durch. Befinden Sie sich mit dem Receiver im TV-Betrieb, so wird dieser unterbochen

- VCR-Aufnahmen können durch die OSD-Einblendungen des Receivers gestört werden. Achten Sie daher darauf, daß während einer Aufzeichnung keine Taste betätigt wird.

- Vergewissern Sie sich vor dem Start einer Aufzeichnung, daß nicht die Tonstummschaltung aktiviert ist oder die Lautstärke des Programms zu gering eingestellt wurde.

- Mit der im nachfolgenden Abschnitt beschriebenen Timer-Funktion lassen sich zur VCR-Aufzeichnung Programme zu vorbestimmten Zeiten ein- und ausschalten.

4. BEDIENUNG DES RECEIVERS

Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Wenn Sie nicht zu Hause sind, und eine Sendung mit Ihrem Videorecorder aufnehmen wollen, so können sie den DX 2000 automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nutzen. Zum einen als 24 Stunden Timer, zum anderen als Mehrfach Timer mit täglich bis zu 10 Timerplätzen.

24 Stunden Timer – einfache Ein-/Ausschaltfunktion

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

1. Aktivieren Sie das Hauptmenü mit der Taste MENU, und fahren sie mit der Taste PR auf „Timer“ und drücken Sie OK

Sie gelangen ins Timermenü, um die Angaben für den Timer zu machen.

Ja; Nein 00:00 ... 23:59 00:00 ... 23:59 1 .. 2000

1. In der ersten Zeile stellen Sie mit OK und PR ▲ PR ▼ die Einstellung "Timer aktivieren" auf 'Ja', um den Timer für die einzustellende Uhrzeit zu aktivieren. Mit OK bestätigen.

2. Wenn Sie nun mit der Taste 📂 auf „Einschaltzeit“ fahren, können Sie mit den Tasten OK und 0 .. 9 einstellen, wann sich der Receiver innerhalb der nächsten 24 Stunden einschalten soll. Mit OK die Eingabe bestätigen.

3. In die nächste Zeile „Ausschaltzeit“ gelangen Sie wieder mit 📄. Stellen Sie wie unter 3. nun die Uhrzeit ein, um die der Receiver abgeschaltet werden soll.

4. BEDIENUNG DES RECEIVERS

1. Nach dem Wechsel mit PK▼ in die nächste Zeile „Programm“ stellen Sie mit OK und PK▲ PK▼ den Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll. Gegebenenfalls kann auch mit der TV/Radio-Taste zwischen TV- und Radioprogrammen ausgewählt werden. Wieder wird die Eingabe mit der Taste OK bestätigt. In der untersten Zeile erscheint jeweils der zur Programmplatznummer zugehörige Programmname.

1. Mit zweimal ENTER verlassen Sie nun das Timermenü.

2. Damit die Timerfunktion aktiv werden kann, muß die 'Timer aktivieren' Zeile auf 'Ja' (siehe Schritt 2.) gesetzt sein.

3. Sie können das Menü jederzeit mit der Taste verlassen. Die alte Eingabe wird dann beibehalten.
4. Nach Ablauf eines Timerereignisses bleiben die Eingaben erhalten, so daß sich der Receiver täglich ein- und ausschaltet.
5. Kontrollieren Sie im TV Betrieb mit der Taste die Uhrzeit. Sie wird mit den Programminformationen mitgesendet, und ständig aktualisiert.
6. Automatisches Abschalten im TV-Betrieb: Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher im Timer die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

Mehrfach Timer für bis zu 10 Timer täglich, wöchentlich, .....

1. Aktivieren Sie das Hauptmenü mit der Taste 📄, und fahren sie mit der Taste 🐎 auf „Timer“ und drücken Sie . Sie gelangen ins Timermenü (s.o.).

4. BEDIENUNG DES RECEIVERS

1. Rufen Sie nun mit der Taste das Untermenü zum Wechsel in den Mehrfach Timer auf.

1. Bestätigen Sie die Zeile 'Mehrfach Timer' mit OK um die Eingaben für bis zu 10 Timerplätze zu machen.

1 ... 10

Ja; Nein

00:00 ... 23:59

00:00 ... 23:59

1 .. 2000

Einmalig, Tägl.; Wöchentl., Monatl.

1 ... 12

1 ... 31

1. In der ersten Zeile wählen Sie mit OK, und zwischen den 10 möglichen Timerplätzen aus. Bestätigen mit OK.
2. Wechseln Sie mit der Taste PR▼ auf die nächste Zeile „Timer aktivieren“ und stellen mit OK und PR▲ PR▼ die Einstellung auf 'Ja', um den Timerplatz für die einzustellende Uhrzeit zu aktivieren. Mit OK bestätigen.
3. Wenn Sie nun mit der Taste 🐘️ auf „Einschaltzeit“ fahren, können Sie mit den Tasten OK und 0 .. 9 einstellen, um welche Uhrzeit sich der Receiver einschalten soll. Mit OK die Eingabe bestätigen.

4. BEDIENUNG DES RECEIVERS

1. In die nächste Zeile „Ausschaltzeit“ gelangen Sie wieder mit 📄. Stellen Sie wie unter 6. nun die Uhrzeit ein, um die der Receiver abschalten soll.
2. Nach dem Wechsel mit PR▼ in die nächste Zeile „Programm“ stellen Sie mit OK und PR▲ PR▼ den Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll. Gegebenenfalls kann auch mit der TV/Radio-Taste zwischen TV- und Radioprogrammen ausgewählt werden. Nach Bestätigung mit OK erscheint in der Zeile jeweils der zur Programmplatznummer zugehörige Programmname.
3. In der nächsten Zeile "Timer Typ" wählen Sie den Wiederholrhythmus. Einmalig: Der Timerplatz schaltet zu einem bestimmten Termin ein.
   Täglich: Der Timerplatz schaltet täglich zur angegebenen Zeit ein und aus. Wöchentl.: Der Timerplatz schaltet jede Woche am ausgewählten Wochentag ein und aus. Monatlich: Der Timerplatz schaltet jeden Monat am ausgewählten Datum ein und aus.
4. Je nachdem welche Einstellung unter 9. Gewählt wurde stellen Sie auf die gleiche Weise in den nächsten Zeilen den Monat, den Tag, ... ein.

5. Mit zweimal EXIT verlassen Sie nun das Timermenü oder wechseln mit wieder zur ersten Zeile, um den nächsten Timerplatz einzustellen (siehe Schritt 4. bis 10)

6. Damit die Timerfunktion aktiv werden kann, muß die 'Timer aktivieren' Zeile auf 'Ja' (siehe Schritt 5.) gesetzt sein.

7. Sie können das Menü jederzeit mit der Taste verlassen. Die Eingaben werden dann gespeichert.
8. Nach Ablauf eines Timerereignisses bleiben die Informationen erhalten, so daß sich der Receiver beispielsweise wöchentlich ein- und ausschaltet, wenn die Timerplätze nicht manuell mit "Nein" deaktiviert werden.
9. Kontrollieren Sie im TV Betrieb mit der Taste die Uhrzeit. Sie wird mit den Programminformationen mitgesendet, und ständig aktualisiert.
10. Automatisches Abschalten im TV-Betrieb: Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher in einem Timerplatz die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

Hinweise! Achtung!

• Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Menü "Systemeinstellungen" (Kapitel 6.1) Eingabe für die Lokalzeit und die Sommerzeit.
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer.
• Findet vor der Auslösung eines Timers ein Stromausfall statt, so geht die aktuelle Uhrzeit verloren, folglich kann der Timer nicht starten.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5 Für Fortgeschrittene: Suchen von Programmen

Der DVB-Receiver DX 2000 ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die im Juli '00 gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Es gibt im DX 2000 verschiedene Möglichkeiten neue Programme zu suchen: Einen kompletten Satelliten absuchen (Abschnitt 5.2), einen/e Transponder/Frequenz absuchen (Abschnitt 5.2, ideal für Pay-TV Pakete bei DX 2000CI) oder gezielt ein einziges Programm (Abschnitt 5.4).

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden aus den Programmlisten gelöscht.

5.1 Das Menüfenster "Programmsuche"

Die verschiedenen Möglichkeiten der Programmsuche werden zentral über das Menüfenster "Programmsuche" gesteuert. Hierüber wählen Sie den Satelliten aus, den/die Transponder/Frequenz, die weiteren Transponderdaten (Übertragungsdaten), ebenso die Suchoptionen sowie die Kontrolle des Empfangspegels.

1. Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

Nach der Bestätigung mit OR erscheint folgendes Fenster:

Information zur aktuell gewählten Antenne, definiert über die Voreinstellungen unter Menü "Antennenkonfiguration" (Kap. 6.2) (unveränderbar)

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Antenne Nummer der/des Antenne/Satelliten dem der nachfolgende Transponder zugeordnet ist. Der entsprechende Satellitenname mit seinen Parametern erscheint in dem Kasten auf der rechten Seite.

Die Auswahl der vorprogrammierten Satellitenpositionen, die unter dem Menü "Antennenkonfigurationl" (Kap. 6.2) definiert sind erfolgt mit

Transponder Übertragungskanal. Die Transpondernummern sind pro Satellit in der Reihenfol- (max. 400) ge wie sie eingegeben wurden durchnummeriert. Neue Transponder werden hinten angehängt. Die Nummerierung hat daher nichts mit den Transponder- nummern der Satellitenbetreiber zu tun.

Wird eine Nummer angewählt, so werden in den darunterliegenden Zeilen die zugehörigen Empfangsparameter angezeigt. Die Auswahl erfolgt mit 📄/ 📋.

Frequenz Sendefrequenz des Satelliten auf einem Transponder. Direkte Zifferneingabe mit Tasten 0 ... 9 . Einzelne Zifferpositionen löschen mit . Eingabe von "00000" bis "32767" MHz

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird. Direkte Zifferneingabe mit Tasten 0.... Einzelne Zifferpositionen lö- schen mit . Eingabe von "00000" bis "64999" Ksps

Polarität Empfangsebene des LNB. Mit oder "VER" (Vertical) / einstellen: "HOR" (Horizontal)

22 KHz Dieses Signal kann einen externen Umschalter steuern. Diese Einstellung sollte für Anlagen mit Universal LNB immer auf „Aus“ stehen. (Diese Signaleinstellung hat nichts mit dem 22KHz Signal für die High Band Umschaltung bei Universal LNBs zu tun.) Einstellen mit 📄: "Ein" oder "Aus".

Funktionsfelder:

"Signalpegel" Signalpegel prüfen

Diese Funktion dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität einerseits in Form einer Balkenanzeige andererseits als unterschiedlich hohe Töne dar. Auslösen mit OK.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Signalstärke: TP gefunden, wenn Balken von schwarz auf gelb wechselt

"<49" schlechtes/kein Signal

Qualität: TP gefunden, wenn Balken von schwarz auf gelb wechselt

"<49" schlechtes/kein Signal

">90" gutes Signal (TP gefunden)

Ursachen für schlechtes Signal:

Die Transponderdaten sind wahrscheinlich falsch, oder falscher Satellit im Menü "Antennenkonfiguration" (Kap. 6.2).

Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre Receivereinstellungen!

"Transponder" - Programme auf einem Transponder suchen (s. Abschnitt 5.3)

"Satellit" - Alle Programme eines Satelliten suchen (s. Abschnitt 5.2)

5.2 Alle Programme eines Satelliten suchen

Die automatische Programmsuche sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option (siehe Abschnitt 5.6) eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

1. Wählen Sie mit den Tasten 📄/ 📋 im Feld "Antenne" den Satelliten aus (siehe rechter Kasten), auf den Ihre Antenne ausgerichtet ist, z.B. (1) ASTRA

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Bewegen Sie die Markierung nun mit auf das Funktionsfeld "Satellit" ganz unten und starten Sie den Suchprozess mit OK.

Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.

Auflistung der gefunden TV- und Radioprogramme

Daten des aktuell durch- suchten Transponders

Fortschrittsanzeige des Suchlaufs

Signalpegel des aktuell durchsuchten Transponders

1. Der Suchlauf ist abgeschlossen, sobald die Fortschrittsanzeige 100% anzeigt und das Funktionsfeld "Abbruch" auf "Fertig" wechselt.

Die Anzahl gefundener Programme ersehen Sie aus obigem Fenster.

Wurden keine Programme gefunden gab es entweder keine neuen Programme oder Sie sollten Ihre Antennenanlage überprüfen.

Prüfen Sie bitte Ihre Antenneninstallation, -ausrichtung und Ihre Receivereinstellungen: Transponderdaten (Kap. 5.3), Satellitendaten im Menü "Antennenkonfiguration" (Kap. 6.2)!

1. Gespeichert werden die neuen Programme erst beim Verlassen des Menüs mit zweimal EXIT. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberücksichtigt.

2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe 4.14 "Programme sortieren,...").

Hinweis! Findet der DX 2000 mehr Programme als er noch Speicherplatz besitzt, so beendet er die Suche automatisch bei der entsprechenden Transponder Nr. Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT oder auf der Fernbedienung abzubrechen. Der Tastendruck wird mit einer Meldung bestätigt.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.3 Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Versehen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

1. Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" das Menü "Programmsuche".

1. Wählen Sie mit den Tasten 📄/ 📋 im Feld "Antenne" den Satelliten aus, auf den Ihre Antenne ausgerichtet ist (siehe Info-Fenster rechte Seite).

2. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Dazu stellen Sie das Feld auf die höchste TP NR. (Frequenz: Neu) und geben in den nächsten Zeilen die Parameter ein.

3. Bewegen Sie nun die Markierung auf die Funktionsfläche „Transponder“ ganz unten und bestätigen mit OK. Das Transponder-Suchlauffenster öffnet sich und der Suchlauf startet:

Auflistung der gefunden TV- und Radioprogramme

Aktuell durchsuchter Transponder

Signalpegel des aktuellen Transponders

Abbrechen des Suchlaufs

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Erscheint in der Balkenanzeige eine viel zu geringe Signalstärke und die Anzeige "Kein Transponder gefunden" sind die Transponderdaten wahrscheinlich falsch, oder es wurde ein falscher Satellit angewählt. Mit der EXIT -Taste wird die Prüfung unterbrochen, ggf. Transponderdaten oder Anlageninstallation überprüfen.

Wenn der Signalpegel in Ordnung ist startet der Suchlauf.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmamen aufgelistet. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.
2. Der Suchlauf ist abgeschlossen, sobald das Funktionsfeld "Abbruch" auf "Fertig" wechselt.
3. Gespeichert werden die neuen Programme erst beim Verlassen des Menüs mit EXIT während die Meldung "Bitte warten, Daten werden gespeichert" erscheint. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberührt.
4. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe 4.14 "Programme sortieren,...").

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.4 Ein einzelnes Programm auf einem Transponder suchen

Üblicherweise werden die PID-Nummern, welche die konkreten Daten eines Programms bestimmen über den Suchlauf automatisch korrekt eingestellt. Die Änderung der PID-Nummer (Erklärung siehe Anhang "SAT-Lexikon") ist zum Beispiel dann von Interesse, wenn der Programmanbieter das Programm in mehreren Sprachen überträgt. Weil die Identifikation der Audio-Signale und Video-Signale in dem empfangenen digitalen Datenstrom über vorgegebene PID-Nummern erfolgt, läßt sich durch Austauschen der Audio-PID eine entsprechend andere Sprache direkt einem Programm zuordnen.

Voraussetzung für die Eingabe der PIDs ist die Kenntnis der PID-Nummer. Aus der einschlägigen SAT-Literatur oder aus dem Internet (www.SATCODX.com) erhält man in der Regel die aktuelle Information darüber.

Gewöhnlicherweise werden die Werte jedoch automatisch gefunden und eingestellt.

Sie wollen ein einzelnes Programm auf einem Transponder suchen (PID Daten müssen bekannt sein)

1. Sie befinden sich im Fenster für Programmsuche.
2. Wählen Sie mit den Tasten 📄/ 📄 im Feld "Antenne" den Satelliten aus, auf dem gesucht werden soll (siehe Info-Fenster auf rechter Seite).

3. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, auf dem das gewünschte Programm ausgestrahlt wird. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

4. Öffnen Sie im Programmsuche Fenster mit der Taste MENU das Optionsmenü und bestätigen den Menüpunkt "PID Eingabe" mit OK. Sie erhalten daraufhin 3 Felder zur Eingabe.

1. Alle PID-Nummernfelder sind 4-stellige, dezimale Werte und werden nacheinander mit den Zifferntasten ... eingegeben.
2. Nach Betätigung der Taste OK auf dem 'OK' Feld startet die Programm-suche mit der manuellen PID-Einstellung automatisch.
3. Nach Beendigung der Suche wird ein Programm unter dem Namen "EigenePR" auf einen neuen Programmplatz am Ende der Programmliste angelegt, das anschließend über das Menü "Programmverwaltung" umbenannt werden kann.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.5 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Transponder" können dann die einzelnen Programme des Transponders gesucht werden.

1. Aktivieren Sie mit den Tasten MENU, dreimal und auf dem OK

Menüpunkt "Installation" das Menü "Programmsuche".

Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

1. Wählen Sie mit den Tasten 📂/ 📂 im Feld "Antenne" den Satelliten aus, auf den Ihre Antenne ausgerichtet ist (siehe Info-Fenster rechte Seite).

2. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und können verändert werden. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

1. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Dazu stellen Sie das Feld auf die höchste TP NR. (Frequenz: Neu) und geben in den nächsten Zeilen die Parameter ein. Direkt nach Eingabe einer Frequenz wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Ändern Sie nun die Werte in den anderen Zeilen indem Sie mit und diese anwählen und wie oben angegeben (Abschnitt 5.1) verändern.

2. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste ☑ zweimal, um das "Programmsuche"-Fenster zu verlassen.

Es erfolgt die Meldung „Speicherung läuft ...“. Erst jetzt werden die geänderten Daten endgültig übernommen.

Achtung ! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muß auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.
2. Öffnen Sie dann mit der Taste MENU das Optionsmenü und bestätigen den Menüpunkt "Lösche TP" mit OK

1. Bestätigen die darauffolgende Abfrage oder verwerfen sie mit EXIT

1. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü mit zweimal Exit verlassen wird.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.6 Such - Optionen

Die im Folgenden erläuterten Such-Optionen dienen der Erleichterung bei der Programmsuche. Sie beziehen sich allerdings nur auf die komplette Programmsuche auf einem Satelliten (siehe Abschnitt 5.2).

Öffnen Sie im Programmsuche Fenster mit der Taste MENU das Optionsmenü und bestätigen den Menüpunkt "Such-Optionen" mit OK. Sie erhalten daraufhin 3 Alternativen zur Auswahl, die Sie mit der Taste OK aktivieren oder deaktivieren (Kennzeichnung mit ☑).

Danach starten Sie wie gewohnt einer der Programmsuchläufe.

"Ausschließlich Free to Air-Programme" - Nur freie Programme

Kennzeichnen Sie diese Option, so werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Ansonsten werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

"Ausschließlich nicht abgesuchte TP"

Kennzeichnen Sie diese Option, so werden nur die Transponder abgesucht, auf denen bisher kein Programm gefunden/gespeichert wurde.

1. Wenn Sie die Programmsuche auf einem Satelliten gestoppt haben sind noch einige nicht abgesuchte Transponder vorhanden. Wählen Sie nun die Option "Ausschließlich nicht abgesuchte TP" an, so werden genau die und nur diese noch fehlenden Transponder abgesucht.

2. Durch die hoch entwickelte Funktionalität des Receivers werden während des TV-Betriebs vom Satelliten ausgestrahlte Informationen empfangen und ausgewertet. Dabei handelt es sich beispielsweise um die Information über neue Transponder. Die zugehörigen Daten werden der Transponderliste hinzugefügt.

Wählen Sie nun die Option "Ausschließlich nicht abgesuchte TP" an, so werden genau die und nur diese neuen Transponder abgesucht.

"Sortierung nach Verschlüsselung"

Kennzeichnen Sie diese Option, so werden die Programme beim Auffinden vorsortiert und die „verschlüsselt“ gekennzeichneten Programme an das Listenende gespeichert.

6. GRUNDEINSTELLUNGEN

6 Grundeinstellungen – Menü Installation

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

6.1 Systemeinstellungen

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Aktivieren Sie mit den Tasten MENU, dreimal und auf dem Menüpunkt "Installation" den Menüpunkt "Systemeinstellungen".

→ Blau, Braun, Grün, Grau
→ Engl.,Deutsch,Ital.,Span.,Franz.,Türk.
⇒ +1:00; +/- 12:00 Stunden
⇒ Ein; Aus
⇒ Ein; Aus
→ 4:3; 16:9
RGB; FBAS
PAL; NTSC; PAL & NTSC
Nein; Ja
⇒ Letzter; 1 ... 2000

Mit ; Einstellung ändern.

Mit OK wird die Liste der möglichen Eingaben aufgeführt.

Mit PR ▲▼ können die einzelnen Angaben aus der Liste gewählt werden.

Mit OK werden die Einstellungen übernommen.

Mit PR ▲▼ wählen Sie die nächste Zeile an.

Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

6. GRUNDEINSTELLUNGEN

Hintergrund In dieser Zeile können Sie die Hintergrundfarbe der OSD-Einblendungen auswählen. Zur Auswahl stehen: Grau, Blau, Braun, Grün. Voreinstellung: "Blau"

Sprache In dieser Zeile können Sie die Sprache der OSD-Einblendungen auswählen. Zur Auswahl stehen: Englisch, Deutsch, Italienisch, Spanisch, Französisch und Türkisch. Voreinstellung: "Deutsch"

Lokalzeit Stellen Sie hier den Zeitunterschied Ihres Ortes gegenüber der Greenwich Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 30 Minuten Schritten. Voreinstellung: "+ 1:00" Unten am Bildschirm werden immer einige Städtenamen eingeblendet, für die die eingestellte Lokalzeit gilt.

Sommerzeit Während der Sommerzeit muß hier auf "Ein" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muß wieder auf "Aus" gestellt werden. Voreinstellung: "Aus"

LNC Spannung Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten.
Steht die Einstellung auf "Ein" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Auf "AUS" stellen, wenn Sie z.B. an eine Antennenanlage als Einkabellösung angeschlossen sind.
Voreinstellung: "Ein"

Bildschirmformat Wählen Sie je nach angeschlossenem TV-Gerät "4:3" oder "16:9". Voreinstellung: "4:3"

Video Ausgang Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "FBAS" oder "RGB". Die signalbedingte bessere Bildqualität der Einstellung "RGB" wird nur dann wirksam, wenn folgende Voraussetzungen erfüllt sind: Angeschlossenes TV-Gerät ist RGB-tauglich, Verbindung mit vollbelegtem Scartkabel (U-Version) und Videotext am DX 2000 auf "Aus" gestellt. Letzteres ist notwendig, da es mit RGB-Signalen bei Videotext zu störenden Hintergrundbildern kommen kann. Voreinstellung: "FBAS"

TV-Geräte-Typ Sie haben hier die Möglichkeit die Fernsehnorm Ihres angeschlossenen Fernsehgerätes auszuwählen: PAL, NTSC, PAL & NTSC. Voreinstellung: "PAL"

Ind. Lautstärke Wählen Sie hier "Ja" aus, wenn Sie für jeden Programmplatz eine individuelle Lautstärke speichern möchten oder "Nein", wenn die Lautstärkeregelung mit den Tasten 📄 und für alle Programme dieselbe Einstellung behalten soll. Voreinstellung: "Nein"

Startkanal Wählen Sie hier den Programmplatz auf den der DX 2000 schalten soll nachdem er von Standby eingeschaltet wird. Nach OK kann jeder beliebige Programmplatz "1" bis "2000" mit PR▲▼ aus der Liste ausgewählt und mit OK bestätigt werden. "Letzter" bedeutet, es wird auf den zuletzt vor dem Ausschalten gewählten Programmplatz eingeschaltet. Voreinstellung: "Letzter"

6. GRUNDEINSTELLUNGEN

6.2 Antennenkonfiguration – für Mehrsatellitenempfang

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Satelliten die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind 10 verschiedene Satelliten voreingestellt (max.16).

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC Sat 1" HOTBIRD "Universal LNB" "DiSEqC Sat 2"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

Aktivieren Sie mit den Tasten 📞, dreimal und auf dem Menüpunkt "Installation" das Menü "Antennenkonfiguration".

→ 1 ... 16
→ ASTRA, HOTBIRD, EUTEL 10,.....
→ JA, NEIN
00000 ... 99999, 9750
00000 ... 99999, 10600
→ 14V, 18V, nein
0kHz, 22kHz, nein
→ Sat 1, Sat 2, Sat 3, Sat 4, kein

Antenne Es können bis zu 16 verschiedene Satellitenpositionen gewählt und eingestellt/verändert werden. Die ersten 10 sind die in Europa empfangbaren. Die vorprogrammierte Auswahl 1 bis 16 erfolgt mit

6. GRUNDEINSTELLUNGEN

Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden.

Zur Auswahl stehen: ASTRA, HOTBIRD, EUTEL 10, EUTEL 7, THOR, EUTEL 16, EUTEL1F4, Arab2A3A, Koperni2, TÜRKSAT, NILSAT, Newsat 1 bis 53.

Die Auswahl der Namen erfolgt mit

Ein Satellitenname läßt sich durch betätigen der Taste 📄 unter dem Menüpunkt Eingabe des Satellitennamens ändern. Gehen Sie dabei gleich vor, wie beim Ändern eines Programmnamens in Kapitel 4.14.

Universal LNC In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "JA". Dies hat zur Folge, daß die zwei LNB Local-Oszillator-Frequenzen in den nächsten Zeilen "LNC 1" und "LNC 2" unveränderbar voreingestellt sind. In Ausnahmefällen kann auf "NEIN" gestellt werden, um die LO-Frequenzen individuell einzugeben.

LNB 1 LO-Frequenz für unteres Frequenzband (10600-11700MHz). Voreinst.: 9750MHz

LNB 2 LO-Frequenz für oberes Frequenzband (11700-12750MHz). Voreinst.:10600MHz

14/18V Beim Einsatz eines 14/18V-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muß hier auf "14V" oder "18V" umgestellt werden. Voreinstellung: "Nein" Diese Umschalter sind in Europa unüblich!

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muß hier auf "0kHz" oder "22kHz" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Nein"

DiSEqC Wird ein DiSEqC-tauglicher Umschalter eingesetzt können damit bis zu 4 verschiedene Satelliten "Sat 1" bis "Sat 4" im oberen und unteren Band mit beiden Polarisationsebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB.

Voreinstellung: "Sat1" (ASTRA) und "Sat 2" (HOTBIRD)

Hinweis! Wenn Sie die Befehle "Sat 3" und "Sat 4" benutzen wollen fragen Sie Ihren Fachhändler nach DiSEqC-Schaltern, die auf „committed switches“ reagieren, da diese nicht handelsüblich sind.

Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.

"Signalpegel" Signalpegel prüfen

Diese Funktion dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar.

Auslösen mit OK (siehe Erläuterungen Abschnitt 5.1).

Antenneneinstellung berechnen

Zur Berechnung der Höhen- (Elevation) und Seitenausrichtung (Azimut) Ihrer Antenne für Ihren Standort wechseln Sie mit MENU in das Untermenü "Antenneneinstellung berechnen". Wählen Sie dort einfach den Satelliten und die Stadt Ihres Standortes aus (nähere Erläuterungen siehe Abschnitt 3.5).

Hinweis! Die Voreinstellung "DiSEqC" kann durchaus auch für den Betrieb einer Ein-Satellitenanlage ohne Umschalter (z.B. ASTRA) beibehalten werden.

6. GRUNDEINSTELLUNGEN

6.3 Kindersicherung

Es gibt zwei Stufen der Kindersicherung:

1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 4.14 "Sperren" von Programmen. Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben.
2. Alle Programmierungsfunktionen des DX 2000 werden nach Sperrung der Installation, d.h. durch Einrichten des Kennwortes, verriegelt und nur durch Eingabe des Kennwortes zugänglich.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksmäßig auf „Aus“ eingestellt. Es kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt ̈ ̈ ̈ gekennzeichnet werden, es läßt sich aber trotzdem anschauen.

Kindersicherung aktivieren – Kennwort einrichten

Zur Aktivierung der Kindersicherung richten Sie ein Kennwort ein.

1. Aktivieren Sie das Hauptmenü mit der Taste und wechseln Sie zur Menüzeile "Installation".

2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Kindersicherung" und bestätigen mit OK.

6. GRUNDEINSTELLUNGEN

1. Geben Sie zuerst das aktuelle, 4-stellige Kennwort mit den Zifferntasten ein. Werksseitig wurde es auf '0000' eingestellt.
2. Die Kindersicherung ist werksseitig auf „Nein“ eingestellt. Stellen Sie mit 🚗 die Zeile Kindersicherung auf 'Ja'.
3. Die Installationssperre ist werksseitig auf „Nein“ eingestellt. Stellen Sie mit 🚠️ die Zeile Installation sperren auf 'Ja'.
4. Bei Belassen des aktuellen Kennwortes verlassen Sie mit EXIT das Menü. Wenn Sie das Kennwort ändern wollen, so bewegen Sie die Markierung mit auf die nächste Zeile „Neues Kennwort“ und geben Sie mit den Tasten 0.. eine 4-stellige Zahl ein.
5. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.
6. Verlassen Sie nun das Menü mit ☐. Die Kindersicherung, d.h. das Kennwort, ist aktiviert nachdem der Receiver einmal aus- und wieder eingeschaltet wurde. Die meisten Menüs können nun nur noch nach Eingabe des Kennwortes bedient werden sowie alle einzeln gesperrten Programme.

Um einzelne Programme zu sperren, wählen Sie das Menü „Programmverwaltung“ an.

• Geben Sie das aktuelle Kennwort ein und die Programmliste erscheint.
• Rufen Sie mit das Bearbeitungsmenü auf.
• Fahren Sie mit den "Tasten den Befehl „Sperren“ an und bestätigen Sie mit OK.
• Wählen Sie mit den Tasten das Programm an, das Sie sperren wollen.
  • Betätigen Sie die Taste OK
• Jeder Programmplatz, auf dem Sie nun die Taste betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm
• Mit der Taste verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.
• Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

6. GRUNDEINSTELLUNGEN

Kennwort ändern

Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein. Nun können Sie die gesamte Kindersicherung wieder ausschalten oder das Kennwort ändern. Aktivieren Sie den Befehl Kennwort und geben Sie das aktuelle Kennwort ein. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Kennwort bestätigen“ noch einmal wiederholen müssen (siehe oben Schritt 1. bis 8.).

Kennwort vergessen?

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "1250" in das Menü.

Kindersicherung deaktivieren – Kennwort aufheben

1. Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein.
2. Nun können Sie die gesamte Kindersicherung wieder ausschalten indem Sie mit 📄 die zweite Menüzeile Kindersicherung auf 'Nein' stellen.
3. Verlassen und speichern der Einstellung mit EXIT.

6. GRUNDEINSTELLUNGEN

6.4 Geführte Installation

Dieser Menüpunkt führt Sie, ähnlich einem PC Programm, mit hilfreichen Erläuterungen durch alle Menüpunkte, die zum Einrichten des DX 2000 in einer Satellitenanlage notwendig sind. Die Anwendung dieser Funktion empfielt sich, wenn Ihre Antennenanlage von den vordefinierten Komponenten abweicht.

Aktivieren Sie mit den Tasten 📞, dreimal und auf dem Menüpunkt "Installation" das Menü "Geführte Installation".

Mit OK werden die Einstellungen übernommen.

Mit PR ▲▼ wählen Sie die nächste Zeile an.

Mit ; Einstellung ändern.

Mit OK wird die Liste der möglichen Eingaben aufgeführt.

Mit PR ▲▼ können die einzelnen Angaben aus einer Liste gewählt werden.

Funktionsfeld "WEITER" führt Sie zum nächsten Schritt der Installation.

Funktionsfeld "ZURÜCK" führt Sie zum vorhergehenden Schritt der Installation.

Funktionsfeld "ABBRUCH" oder EXIT beendet die geführte Installation.

Alle weiteren Erläuterungen zu diesem Menüpunkt erübrigen sich, da jede Seite selbsterklärend ist.

6. GRUNDEINSTELLUNGEN

6.5 Lade Werkseinstellung – Resetfunktion

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden alle Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.

Aktivieren Sie mit den Tasten 📞, dreimal und auf dem Menüpunkt "Installation" den Menüpunkt "Werkseinstellung".

Es erscheint folgende Meldung:

Mit „Abbruch“ verlassen Sie das Menü wieder, und mit „OK“ wird der Vorgang durchgeführt.

In der Geräteanzeige werden währenddessen 4 Striche ----" angezeigt und auf dem Bildschirm die Meldung "Speicherung läuft ...".

Nach ca. 30 Sekunden ist der Vorgang beendet und das Gerät schaltet ein.

6. GRUNDEINSTELLUNGEN

Hier finden Sie einige Angaben zum Gerät DX 2000 für den Service-Fall. Aktivieren Sie mit den Tasten MENU, viermal und den OK Menüpunkt "Receiver Information".

6. GRUNDEINSTELLUNGEN

6.7 Common Interface (nur bei Modell DX 2000 CIDX 2000 CI

Das Modell DX 2000 CI ermöglicht es mit der integrierten Common Interface Technologie verschlüsselte digitale Pay-TV Programmpakete zu empfangen, die mit den Systemen Viaccess, Irdeto, Conax, Cryptoworks, Seca oder Nagravision verschlüsselt sind (CA-Module nicht im Lieferumfang).

Der Receiver DX 2000 CI besitzt 2 Steckplätze für Common Interface-CA-Module. (Diese lassen sich bei den Modellen DX 2000 SL nicht nachrüsten.)

Vorbereitung:

• Wenn Sie verschlüsselte digitale Satellitenkanäle empfangen wollen, benötigen Sie eine Smartcard und ein Common Interface-CA-Modul (Conditional Access) von Ihrem Programmanbieter. CA-Module sind auch im Fach- und Versandhandel erhältlich. Informieren Sie sich zuvor, welches Verschlüsselungssystem die gewünschten Programme benutzen. Verwenden Sie nur Module, die dem DVB-Standard entsprechen.
• Sie können mit dem DX 2000 CI zwei CA-Module gleichzeitig von verschiedenen Programmanbietern in den zur Verfügung stehenden Common Interface-Steckplätzen betreiben.
• Beachten Sie, daß eine Smartcard und ein CA-Modul möglicherweise nur für einen einzelnen Programmanbieter und daher evtl. nur für einen bestimmten Bereich von Programmen gültig sind.
• Nur allgemein frei zugängliche Kanäle, wie sie zum größten Teil vorprogrammiert sind können ohne Smartcard und CA-Modul empfangen werden.
• Lassen Sie das Modul nach dem Einlegen immer im Steckplatz. Entfernen Sie es nur, wenn Ihr Programmanbieter Sie dazu auffordert. Dies ist wichtig, weil zu häufiges ein- und ausstecken des Moduls zu mechanischen Beschädigungen am Modul oder im Receiver führen können.
• Entnehmen Sie die Smartcard, wenn Sie diese längere Zeit nicht nutzen. Es kann jedoch sein, daß nach längerer Nutzungspause die Karte erst wieder vom Programmanbieter geöffnet werden muß, indem neue Informationen auf die Smartcard geladen werden. Stecken Sie dazu die Karte in das Modul und wählen einen entsprechenden Programmplatz. Lassen Sie den Receiver in diesem Zustand so lange stehen bis die Programme wieder empfangbar sind.

6. GRUNDEINSTELLUNGEN

Installation eines CA-Moduls mit Smartcard

1. Öffnen Sie zu Beginn die Frontklappe des Receivers indem Sie mit beiden Händen seitlich rechts und links die Finger in den Eingriff schieben und daran die Klappe nach vorne unten ziehen.
2. Schieben Sie vorsichtig das Modul mit der Steckkontaktleiste voraus und der Seriennummer nach unten in einen der beiden Steckplätze ein. Es muß sich leicht einführen lassen bis auf die letzten 5 mm. Den letzten Widerstand überwinden Sie am besten mit einem leichten gleichmäßigen Druck beider Daumen bis zum Anschlag.
3. Der DX 2000 CI meldet während der Erkennungsprozedur „CAM-Erkennung läuft ...“
4. Führen Sie Ihre Smartcard vollständig in die Öffnung im CA-Modul ein. Der Gold-Chip muß dabei nach oben und nach hinten weisen.
5. Wenn Sie das CA-Modul entfernen möchten, drücken Sie auf den schwarzen Knopf rechts direkt neben dem Modul. Das Modul wird somit zum Entnehmen entriegelt.

Der Gold-Chip muß sich auf der Oberseite der Smartcard befinden

Hinweise! Bitte wenden Sie weder beim Einschieben des CA-Moduls noch beim Einführen der Smartcard größere Gewalt an.

Befolgen Sie generell die Anweisungen Ihres Programmanbieters im Zusammenhang mit der Smartcard und dem CA-Modul.

Verschlüsselte Pay-TV-Programme/Pakete empfangen

Der DVB-Receiver DX 2000 ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind nur alle frei empfangbaren Programme voreingestellt, so daß auf jeden Fall ein Programmsuchlauf für Pay-TV-Kanäle notwendig ist.

1. Informieren Sie sich zuerst über die Satelliten-Empfangsdaten Ihres Programmanbieters mit denen die Programme ausgestrahlt werden (Satellit, Frequenz, Polarisation, Symbolrate).
2. Starten Sie einen Programmsuchlauf auf den entsprechenden Transpondern wie in Abschnitt 5.3 näher beschrieben. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern der TP-Nr. nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Sollte ein Transponder widererwartend nicht vorhanden sein, so folgen Sie beim Neuanlegen den Anweisungen in Abschnitt 5.5.
3. Gehen Sie nach erfolgreichem Suchlauf in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe 4.14 "Programme sortieren,...").

Die neuen Programme finden Sie auf neuen Programmplätzen am Ende der Liste.

6. GRUNDEINSTELLUNGEN

Menüpunkt „Common Interface“

Unter dem Hauptmenüpunkt „Common Interface“ verbergen sich systembedingte Einstellungen für die eingesetzten CA-Module und Smartcards. Diese können in speziellen Untermenüs abgerufen und verändert werden. Der Aufbau und der Inhalt dieser Menüs ist vom Programmanbieter und vom Modul abhängig und zumeist in Englisch verfasst. Sie können daher nicht in diesem Handbuch beschrieben werden.

Für notwendige Einstellungen beachten Sie bitte die Hinweise Ihres Programm-anbieters.

1. Wählen Sie mit den Tasten

aus dem Hauptmenü den Menüpunkt "Common Interface".

1. Der DX 2000 CI erkennt die eingesteckten CA-Module und zeigt deren Typnamen.
2. Wählen Sie einen der Steckplätze an, um in das zugehörige Untermenü zu gelangen, das von den Programmanbietern bereitgestellt wird.

3. Mit der Taste OK verändern Sie die Einstellungen. Verändern Sie keine Einstellung, wenn Ihr Programmanbieter dazu keinen Hinweis gibt.

4. EXIT schließt das Menüfenster.

Hinweise! Die Inhalte der Untermenüs können unterschiedlich sein. Sie sind vom verwendeten CA-Modul und den Programmanbietern abhängig.

Während auf dem Bildschirm die Meldung „CAM Erkennung läuft ...“ erscheint, versucht der DX 2000CI ein eingestecktes CA-Modul zu erkennen.

Die Meldung „Please insert Smartcard ...“ bedeutet, daß noch keine Smartcard in das CA-Modul geschoben wurde.

Wenn Programme nicht entschlüsselt werden?

• Schalten Sie Ihren DX 2000 CI am Netzschalter einmal aus und ein.
• Wenden Sie sich an den Programmanbieter, um die richtigen Einstellungen für das Menü „Common Interface“ zu erfahren und um mehr Informationen über die Art der Freischaltung zu erhalten.

6. GRUNDEINSTELLUNGEN

6.8 Software Upgrade über RS 232 Schnittstelle

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es hilfreich, die Empfangsgeräte von Zeit zu Zeit den veränderten Bedingungen anpassen zu können. Dies geschieht durch das Überspielen einer neuen Gerätesoftware über die RS 232 Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Service & Technik“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Receiver Informationen" Ihres Receivers (vorangehender Abschnitt 6.6).

Liegt auf unserer Homepage eine neuere Version vor, empfielt sich immer diese Ihrem Gerät aufzuspielen.

Statt mit Hilfe eines PCs können Sie eine neue Software auch von einem DX 2000 auf einen anderen kopieren.

SYSTEMVORAUSSETZUNGEN

1. PC mit serieller Schnittstelle RS232 mit mehr als 115.2K bps (= Baudrate 14.400)
2. Mindestens Windows 95 als Betriebssystem
3. RS232 Schnittstellenkabel (serielles AT-AT Link-kabel) mit folgender PIN-Belegung:

DX 2 0 0 0 - gt; PC PC

9-pol. Buchse--> 9-pol. Buchse (oder 24-pol. Buchse)

PIN 2 --> PIN 3 ---- PIN 3

PIN 3 --> PIN 2 ---- PIN 2

PIN 5 -->>PIN 5 ---- PIN 7

Anleitung für das Upgrade mit PC

1. Bitte führen Sie zuerst die heruntergeladene .exe-Datei aus. Es werden 3 Dateien auf Ihrer Festplatte gespeichert.

2. DMT-Link.exe (Kommunikationsprogramm)

3. Version.bin (Datenfile der neuen Software)

4. Readme.txt (Kurzanleitung)

5. Lesen Sie dann die Readme.txt-Datei und befolgen die angegebenen Schritte.

6. Verbinden Sie den DX 2000 über das RS 232 Schnittstellenkabel mit Ihrem PC.

1. Schalten Sie Ihren DX 2000 ein, so daß in der Anzeige "boot" erscheint.

6. GRUNDEINSTELLUNGEN

1. Starten Sie das PC-Programm DMTLINK.exe, das Hauptmenü erscheint.
2. Betätigen Sie "Setup Comm" um die verwendete serielle PC-Schnittstelle auszuwählen.

1. Haben Sie die richtige Schnittstelle gewählt, nimmt der PC mit dem DX 2000 Kontakt auf und zeigt die aktuelle Software Version an.

1. Wenn Sie nun eine neue Version aufspielen wollen starten Sie mit "Upgrade Software" und wählen Sie die gewünschte "rom.bin" Datei. Starten Sie die Übertragung mit "Öffnen" oder Doppelklick auf dem Dateinamen.

6. GRUNDEINSTELLUNGEN

1. Während der Datenübertragung zeigt sowohl der PC als auch der DX 2000 in der Anzeige den aktuellen Zustand des Vorgangs an, z.B. bei "d.062" ist 62% der Übertragung erfolgt.

1. Nach Beendigung des Upgrades warten Sie bitte so lange bis in der Geräteanzeige "good" angezeigt wird.

1. Zum Abschluß starten ("booten") Sie den DX 2000 neu indem Sie Ihn kurz vom Netz trennen.

2. Stellen Sie nun auf Werkseinstellung zurück (Menüpunkt „Lade Werkseinstellung“ Abschnitt 6.5), um die neue Programmliste zu erhalten.

Hinweise! Ziehen Sie niemals den Netzstecker während des Übertragungsprozesses oder während der Receiver intern noch beschäftigt ist, da sonst der Speicherbaustein beschädigt werden kann. Das Programm DMT-Link kann nicht unter Windows 3.1 betrieben werden. Erscheint in der Geräteanzeige 'Err 3' liegt ein Übertragungsfehler vor. Die Datenübertragung bitte von vorne beginnen.

6. GRUNDEINSTELLUNGEN

Anleitung für das Upgrade/Datenüberspielen mit zwei DX 2000 DX 2000

1. Verbinden Sie die beiden DX 2000 über das RS 232 Schnittstellenkabel.

1. Schalten Sie zuerst das Sendegerät am Netzschalter ein (auf Standby).
2. Schalten Sie nun das Empfangsgerät (das aktuakisiert werden soll) am Netzschalter ein. Erscheint in der Anzeige "d.000" beginnt der Übertragungsprozess

Erhalten Sie nach dem Einschalten nur die Meldung "boot" in der Anzeige, so schalten Sie so lange das Gerät aus und ein bis "d.000" angezeigt wird.

1. Während der Datenübertragung zeigt der DX 2000 in der Anzeige den aktuellen Zustand des Vorgangs an, z.B. bei "d.062" ist 62% der Übertragung erfolgt.

1. Warten Sie bitte so lange bis in der Geräteanzeige "good" angezeigt wird. Dies ist die Meldung wenn der Übertragungsprozess erfolgreich beendet wurde, auch wenn zwischendurch eine Fehlermeldung, wie "Err.8", erschienen ist.

6.9 Bedeutung verschiedener Geräteanzeigen

: Systemstart

: Daten Auslesen

: Warten! Anzeige

: laufende Datenübertragung

: Fehler im FLASH ROM

: Fehler bei der Datenübertragung

: Videorecorder-Betrieb über die VCR-Buchse

: TV Betrieb (kein Re- ceiverempfang am TV)

7. GARANTIEBESTIMMUNGEN

Für den DX 2000 übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 12 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät gekauft hat, als Vertragspartner zuständig.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
  • fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
  • Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

8. TECHNISCHE DATEN

Betriebssystem Voll DVB kompatibel

Video MPEG-2 Main Profile @ Main Level Video Datenrate —— bis zu 15Mbits/s Bild Format —— 4:3, 16:9

Audio MPEG-1 layer I & II (Musicam Audio) Mono, Dual, Stereo, Joint stereo

Systemaufbau Prozessor ---- STI 5500 RAM Speicher ---- 2Mbyte Flash Speicher ---- 1Mbyte Video Speicher ---- 2Mbyte Grafische Darstellung ---- 720 x 576 (PAL) ---- 720 x 480 (NTSC)

Anschlüsse 1 x LNB Eingang (F-Buchse) 1 x LNB Ausgang (F-Buchse): Durchgeschleift 1 x RCA Buchse (Digital Audio) 2 x Scart Buchse (TV, VCR) 1 x RS232 (9-pin Sub-D-Stecker) (2 x CI Steckplätze, nur Modell DX 2000 CI)

Scartsignale TV---- RGB, CVBS, Audio L/R out VCR---- CVBS in-out, Audio L/R in-out

Ausgang DIGITAL AUDIO Anschluß ---- 1 x RCA-Buchse (Cinch) Ausgangsfrequenz ---- 32, 44,2 oder 48KHz Signal ---- SPDIF kodiert

Serielle Schnittstelle Anschluß 9-pin Sub-D-Stecker Daten DCE (DX 2000), DTE (PC) Geschwindigkeit max. 115 kb/s

LNB/Tuner-Eingang mit Durchschleifausgang Anschlüsse ---- F-Buchse Eingangsfrequenz ---- 950 - 2150 MHz LNB Versorgung-(V/H Umschaltung) 13/18 V, max.400mA High/ Low-Band Umschaltung ---- 22 kHz Satelliten-Umschaltung ---- DiSEqC 1.0, Tonburst SCPC & MCPC tauglich

CI Steckplätze Anschlüsse 2, JEIDA 4.0 PCMCIA (nur Modell DX 2000 CI) Modulgröße PCMCIA Typ III

Allgemeines Anzeige 7 Segment, 4-stellig Netz Anschluß AC 90V-250V, 50-60Hz Leistungs Aufnahme mit LNB max. 12/14 VA (Single LNB) (DX2000SL/DX2000CI) Stand-by max. 7/9 VA Abmessungen (B x T x H) 230 x 175 x 45 mm Gewicht ca. 1,1 kg

9. SCARTBELEGUNG

Scartbuchsen – Belegung

Signal Pin-Nr. TV VCR

Audio Rechts Ausgang	1	X	X
Audio Rechts Eingang	2	X	X
Audio Links Ausgang	3	X	X
Audio Masse	4	X	X
Blau Masse	5	X	X
Audio Links Eingang	6	X	X
Blau Signal	7	X	X
Schaltspannung	8	X	X
Grün Masse	9	X	X
Datensignal	10
Grün Signal	11	X	X
Datensignal	12
Rot Masse	13	X	X
Daten Masse	14	X	X
Rot Signal	15	X	X
Austastsignal	16	X	X
Video Masse	17	X	X
Austastsignal Masse	18	X	X
Video Ausgang	19	X	X
Video Eingang	20	X	X
Steckerabschirmung	21	X	X

10. ANLAGENBEISPIELE

zehnder

Anlagenbeispiel für Mehrteilnehmeranlage zum Digitalempfang

10. ANLAGENBEISPIELE

zehnder

Anlagenbeispiel für Multifeed- Ein- und Zweiteilnehmeranlagen zum Analog- und Digitalempfang

zehnder

Anlagenbeispiel für Multifeed Mehrteilnehmeranlage (bis zu 8 Teilnehmer)

11. FEHLERBESEITIGUNG

Fehler Fehlerbeseitigung
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Bild;Anzeige am Bidschirm :„Kein Signal“"Kein Videosignal"	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (s.S. 6)Prüfen ob AV eingeschaltet ist (bei Scart)Alle Einstellungen in den Menüs "Antennenkonfiguration" (S. 45) u. "Systemeinstellungen" (S. 43) überprüfen.
Signalpegel gut, aber kein Empfang	Antenne auf falschen Satelliten ausgerichtet
Kein Empfang beim Ausrichten der Antenne	evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten verwenden.
Analogempfang mit Quattro LNB gut, kein Digitalempfang	Anschlußbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Bild nur schwarz weiß u. gerastert über Scart	Im Menü "Systemeinstellungen" Fernsehnorm auf PAL stellen. (s.S. 43)
Kein Ton	Stummschaltungstaste auf der Fernbedienung drücken.
Einzelne Programme sind gestört	Störung durch Fremdfunk, z.B. Handy-Telefone (stören Satellitenfrequenzen 11630MHz und 12480MHz)
Ein Programm fehlt plötzlich	1. Das Program hat den Transponder gewechselt. Starten Sie die Funktion "Programmsuche". (s.S. 37)2. Die PID-Nummer hat sich geändert. Programmplatz einschalten und mit "Programmsuche" neu absuchen (S.39).
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (s.S. 51).
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schaltereinstellungen mit der Anlage übereinstimmen. Reset auf Werkseinstellung durchführen. (s.S. 45; 51)
Bild zu dunkel	Im Menü "Systemeinstellungen" Video Ausgang auf „FBAS“ stellen. (s.S. 44)
Analog-Receiver zeigt nur noch eine Ebene	DVB Receiver ausschalten
Kein Bild	Scartkabel TypeC verwenden; Pin16 des Scartkabels entfernen Menü "Systemeinstellungen" Video Ausgang auf FBAS stellen.
Gestörtes Bild durch rasterartige Bildausfälle Meldung "Schlechtes Signal"	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inline-verstärker oder Dämpfungsglied (BM335) anpassen, altes Kabel nicht bis 2150MHz tauglich.
Uhrzeit stimmt nicht	Anderes Programm einschaltenLokalzeit im Menü Systemeinstellungen prüfen (s.S. 44)
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken (s.S. 16)
Kein Bild	Taste drücken (Schaltsignal an Pin 8 Ein/Aus) (s.S. 17)
Kein Bild bei terr. Programm	Taste drücken (Schaltsignal an Pin 8 Ein/Aus) (s.S. 17)
Kein Videotext	Taste drücken (s.S. 18)
Bei Videotext TV-Bild im Hintergrund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung S. 47)
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung S. 47)
Gerät schaltet plötzlich aus	Timer ist gesetzt, Im Timer-Menü Timer ausschalten(s.S. 29)
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. ziehen
Nur DX 2000 CI:Programme werden nicht entschlüsselt	Receiver aus- und einschalten, Bedingungen zur Freischaltung beim Programmanbieter erfragen, siehe auch CI-Funktion S. 53

1. MENÜSTRUKTUR

    B --> E
    C --> I
    G --> L
    H --> M
    I --> N
    K --> O
    L --> O
    M --> O
    N --> O
    O --> P
    O --> Q
    O --> R

    style A fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333

13. SATELLITEN-LEXIKON

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenantenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
- Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
- Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multischalter einsetzbar Für beliebige Teilnehmerzahl

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im LNB 14 V= vertikal, 18 V=horizontal bei ca.150 mA

Low-Band : Frequenzband für Satellitenempfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MCPC : Multi Channel Per Carrier. Die einzelnen Programme (bis zu 10) befinden sich als Programmpaket auf einem Transponder.

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PCMCIA : Personal Computer Memory Card Int. Association. Standardschnittstelle für Steckplätze.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

SCPC : Single Channel Per Carrier. Jedes Programm besitzt eine eigene Frequenz innerhalb eines Transponders und ist deshalb unabhängig von anderen Programmen.

Smartcard : Chipkarte für Pay-TV Zugang.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird. Wird in gewissen Grenzen vom Receiver selbst erkannt.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.
