BEDIENUNGSANLEITUNG HX 7120u ZEHNDER

• 5000 Programmplätze (vorprogrammiert für 17 Satelliten)
• Tuner mit Durchschleiffunktion
• HDMI™-Ausgang skalierbar (576i/p, 720p, 1080i)
  • 1 SCART-Buchse
  • 4-stellige LED-Anzeige, 8 Tasten für Direktbedienung
  • USB 2.0 für externe Festplatte oder Memory Stick
• Vorbereitet für: Video Wiedergabe, Diashows von JPEG-Bildern und MP3-Dateien abspielen
  • Digitaler AC3 Tonsignalausgang (koaxial)
• Mehrsprachiges On-Screen-Display Menü (10 Sprachen)

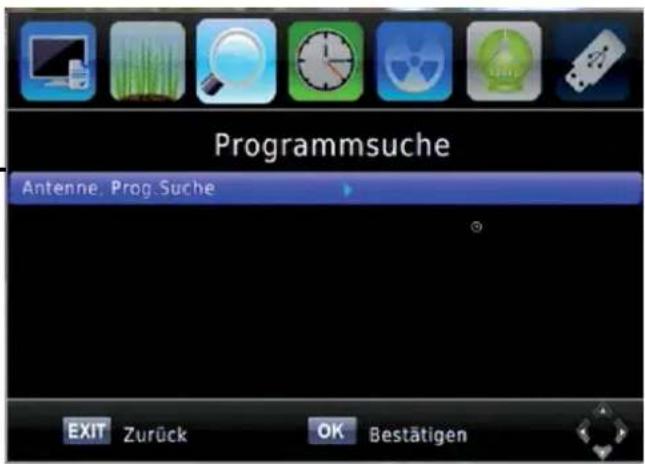

• Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
• Programmiersperre (Kindersicherung)
• Integrierter Elektronischer Programmführer (7 Tage EPG)
• Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
  • Timerfunktion (30 Timer)
• Reset-Funktion für Werkseinstellungen
• Gerätesoftware aktualisierbar über Satellit oder USB

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2
2 Sicherheitsvorkehrungen und Wartung......4
3 Installation und Inbetriebnahme 5

3.1 Standortwahl und Elevationswinkel der Antenne 5
3.2 LNB digitaltauglich ? 5
3.3 Geräte anschließen......6
3.4 Inbetriebnahme 10

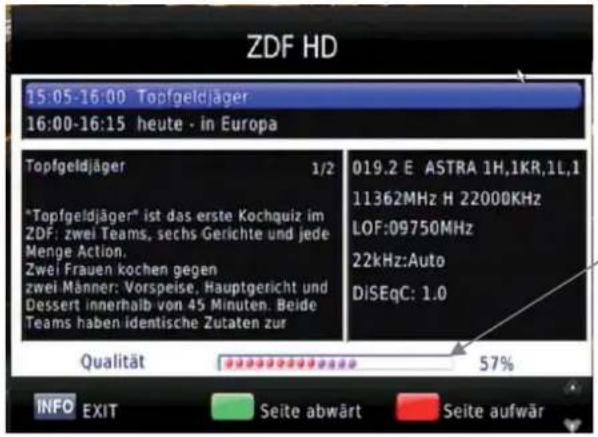

3.5 Feinausrichtung der Antenne 11

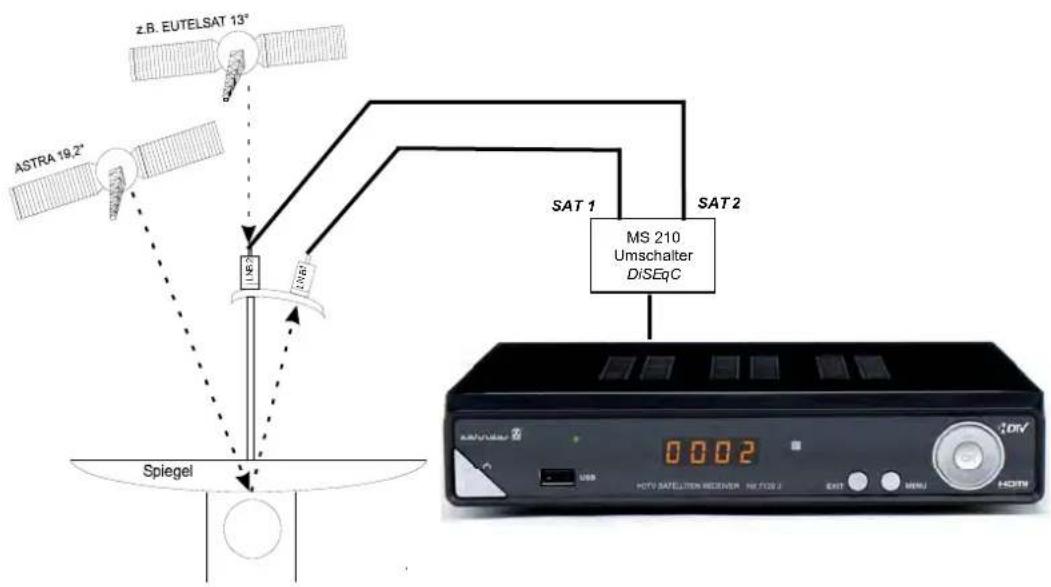

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 13

4 Bedienung des Receivers....14

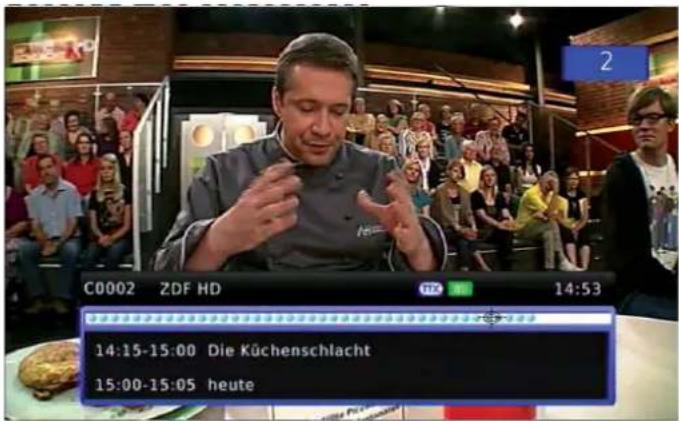

4.1 TV-Betrieb ein-/ausschalten 14
4.2 Vorprogrammierung 14

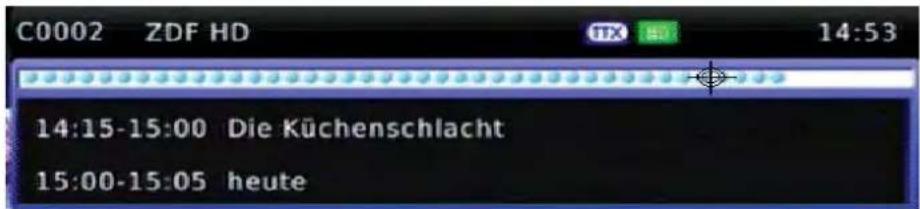

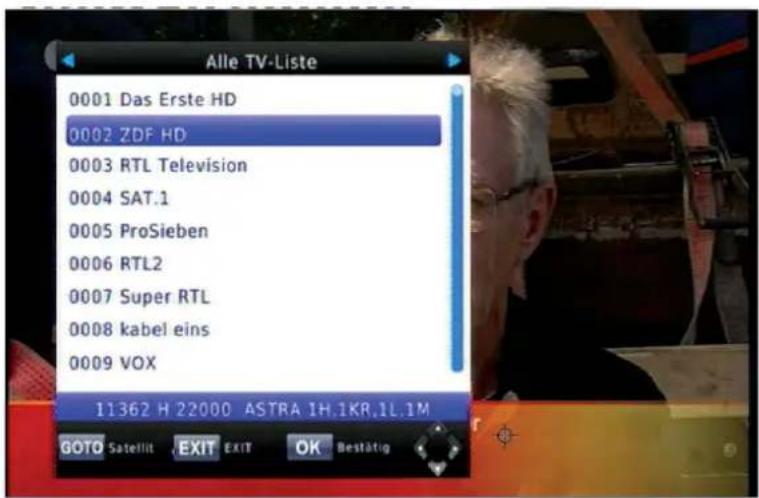

4.3 Programmwahl 15

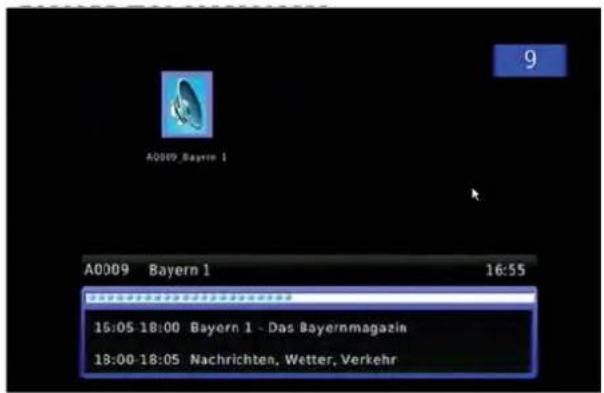

4.4 Umschalten zwischen TV- und Radiobetrieb 17
4.5 Lautstärkeregelung, und Tonstummschaltung 17

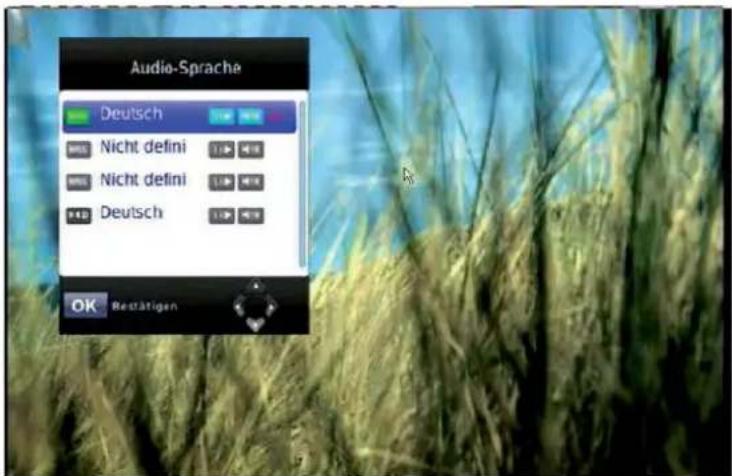

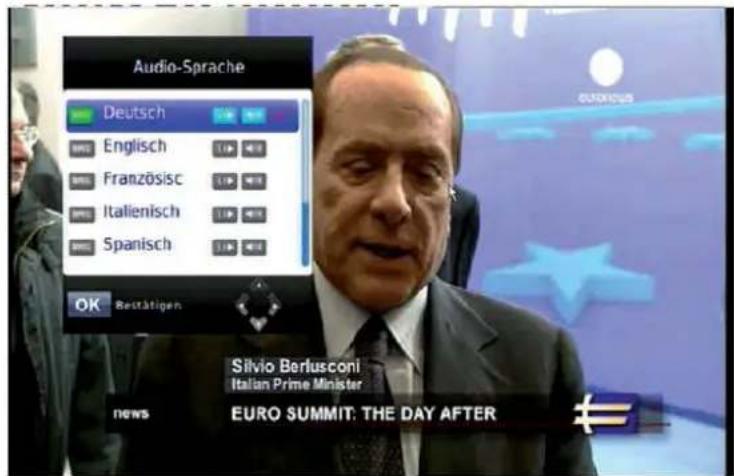

4.6 Tonart und Sprache wählen 18
4.7 AC3-Tonsignale empfangen 18
4.8 Umschalten der Bildschirmauflösung des HDMI-Ausgangs 19
4.9 Umschaltung des Bildschirmformats 19
4.10 Untertitel aktivieren/deaktivieren 19

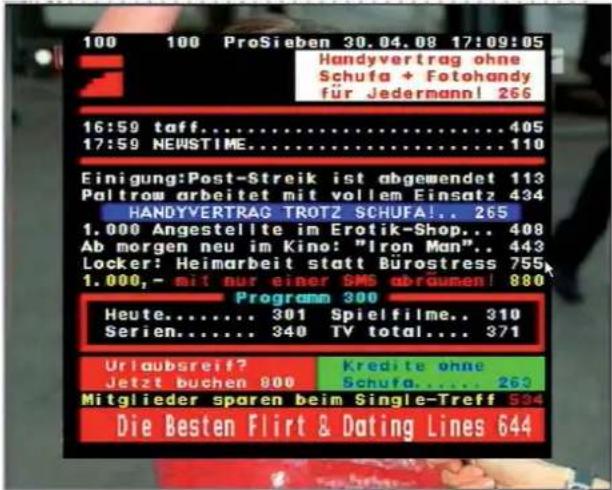

4.11 Videotextempfang 19

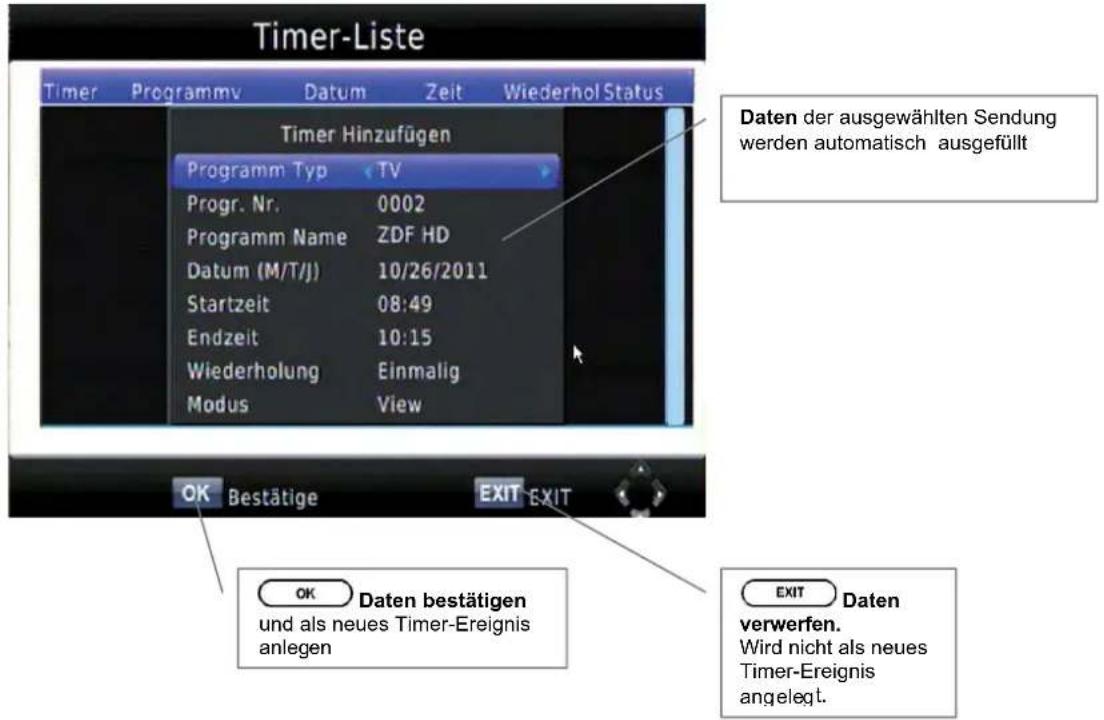

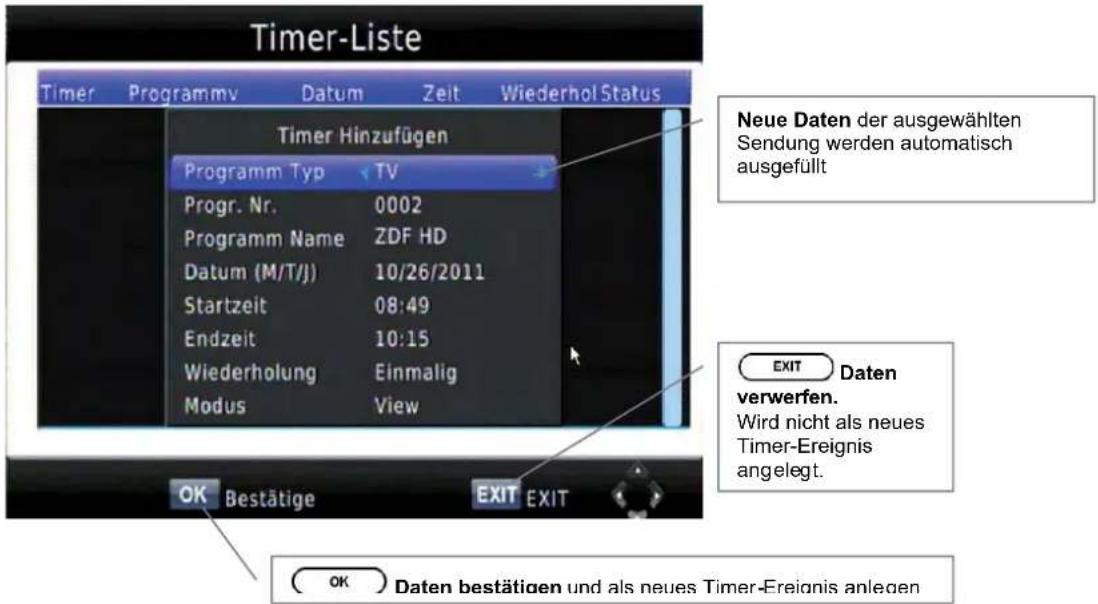

4.12 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten 20

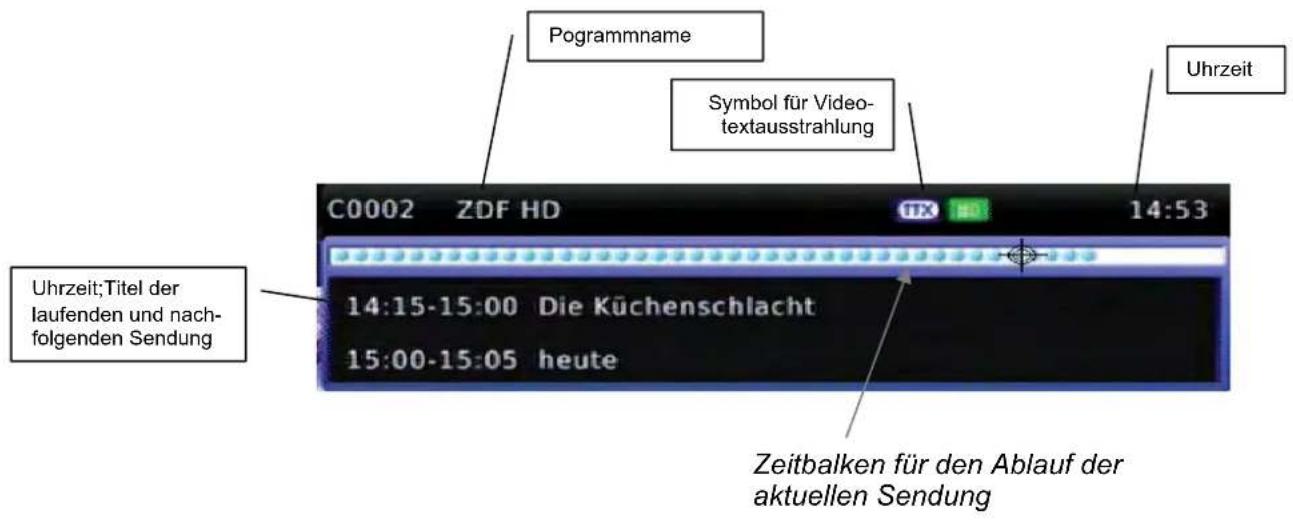

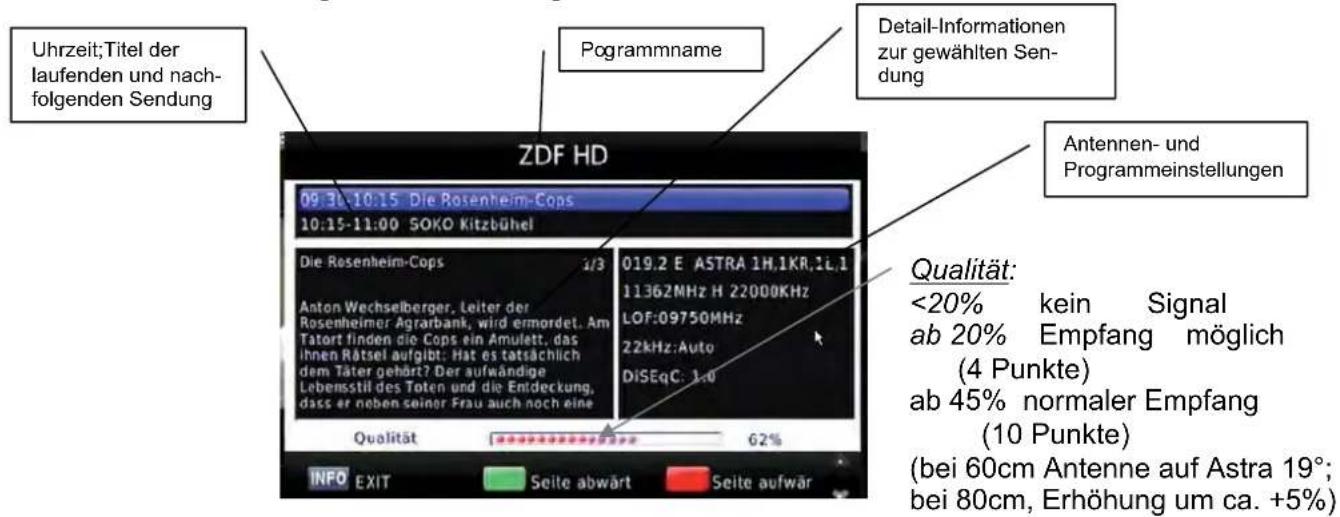

4.13 Programminformation 22

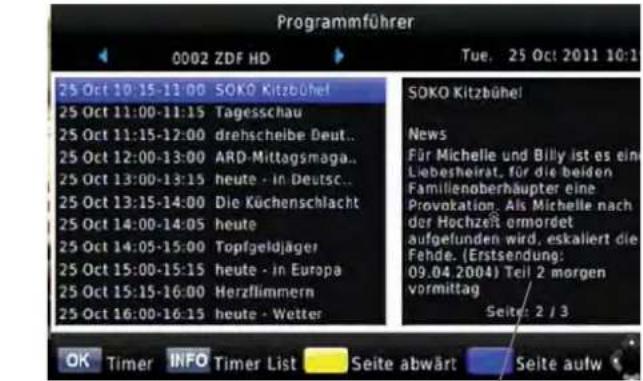

4.14 Der elektronische Programmführer 23

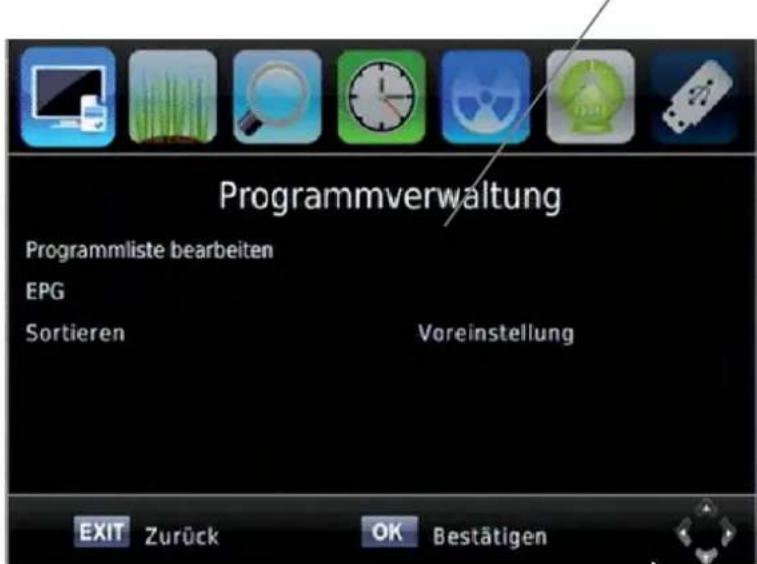

4.15 Aufrufen und Bedienung der Menüs 25
4.16 Video-/DVD-Rekorder-Betrieb....26

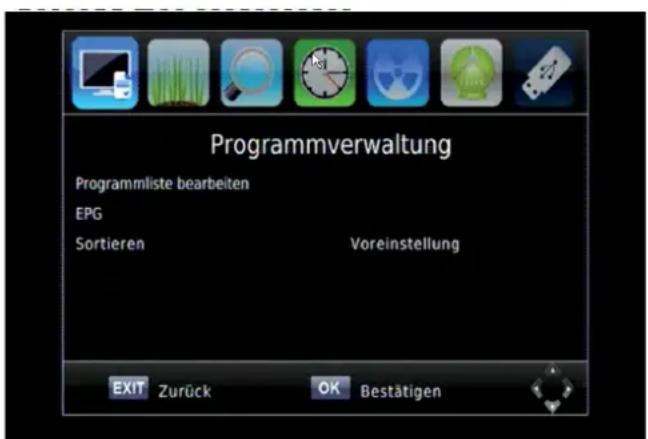

5 Programme verwalten....27

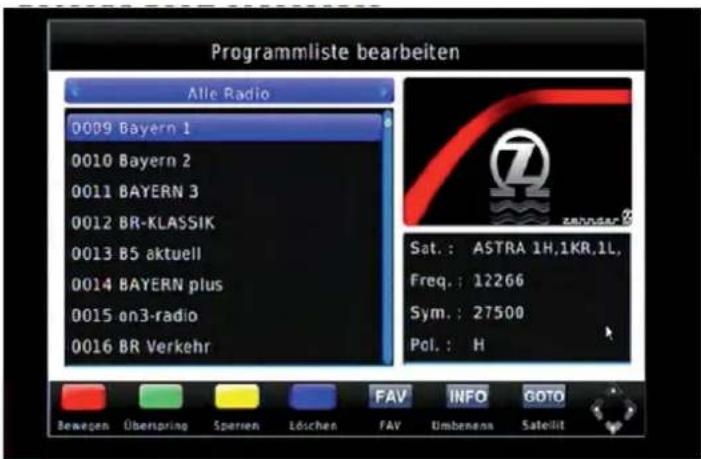

5.1 Bearbeiten der Radioprogrammliste 28
5.2 Bearbeiten in einzelnen Satelliten-Programmlisten 29

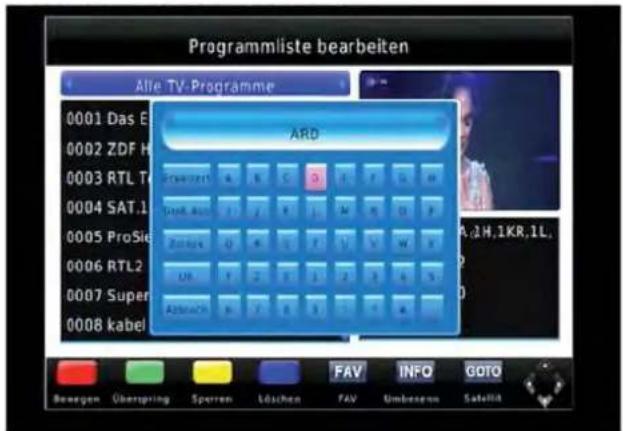

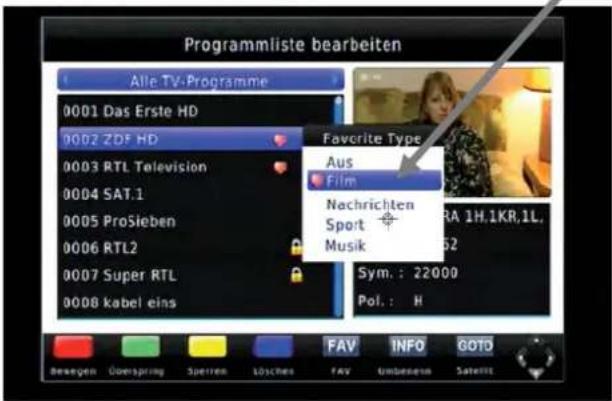

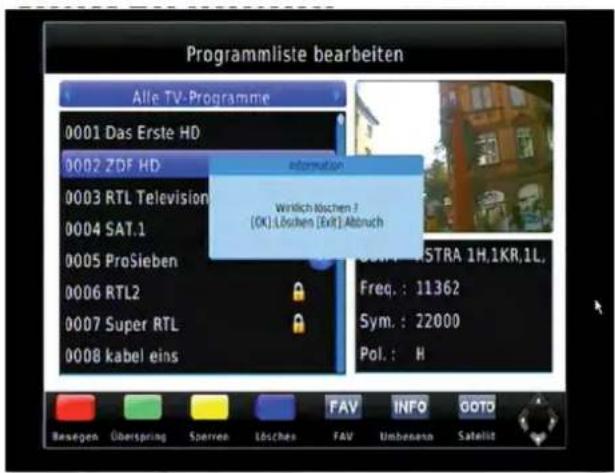

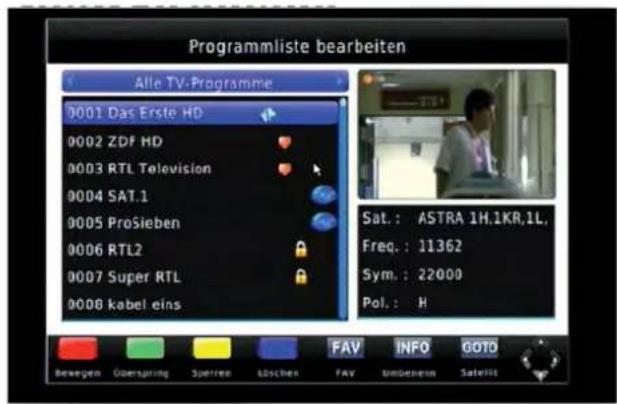

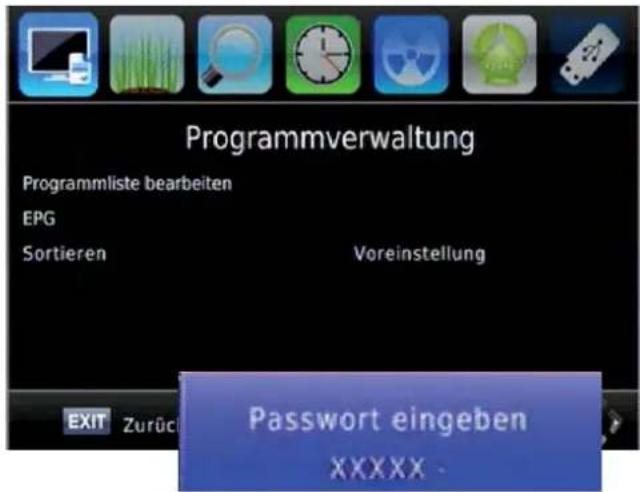

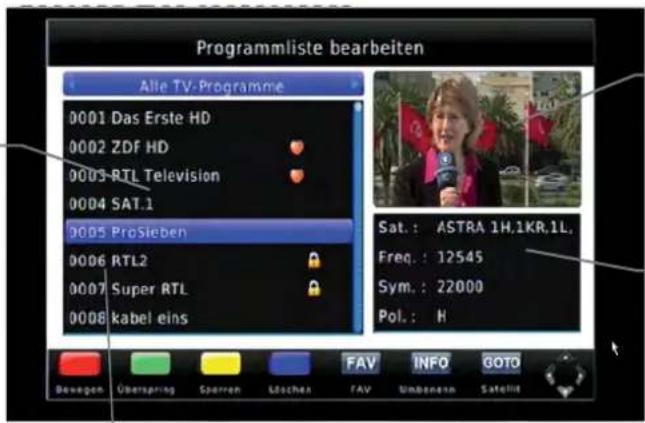

5.3 Programmliste sortieren, löschen, sperren, umbenennen....29

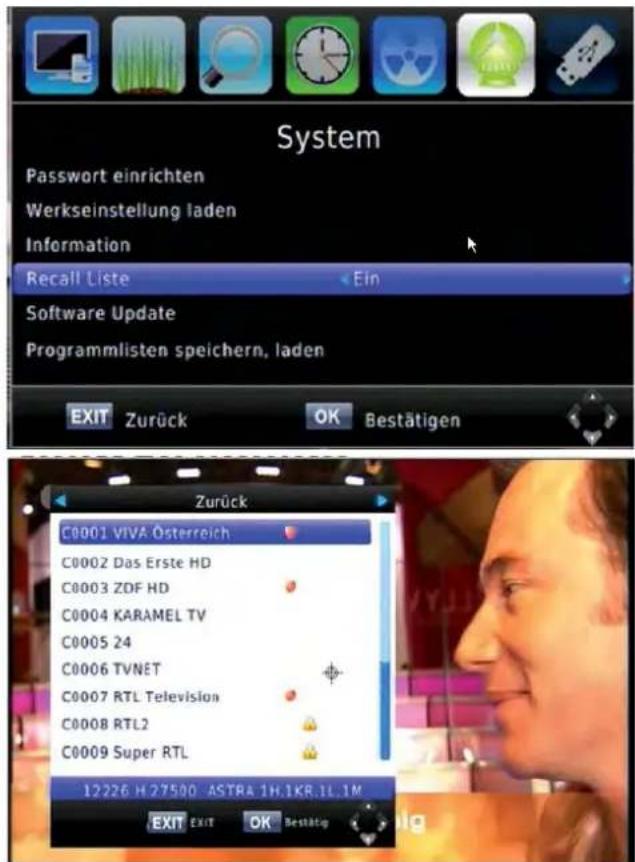

5.4 Recall-Liste 33

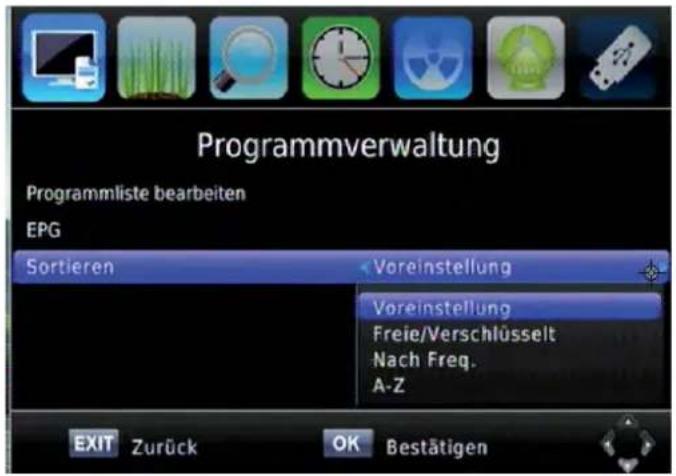

5.5 Sortierung A-Z/Frequenz....34

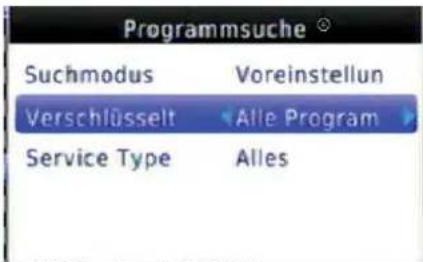

5.6 Neue Programme suchen....34

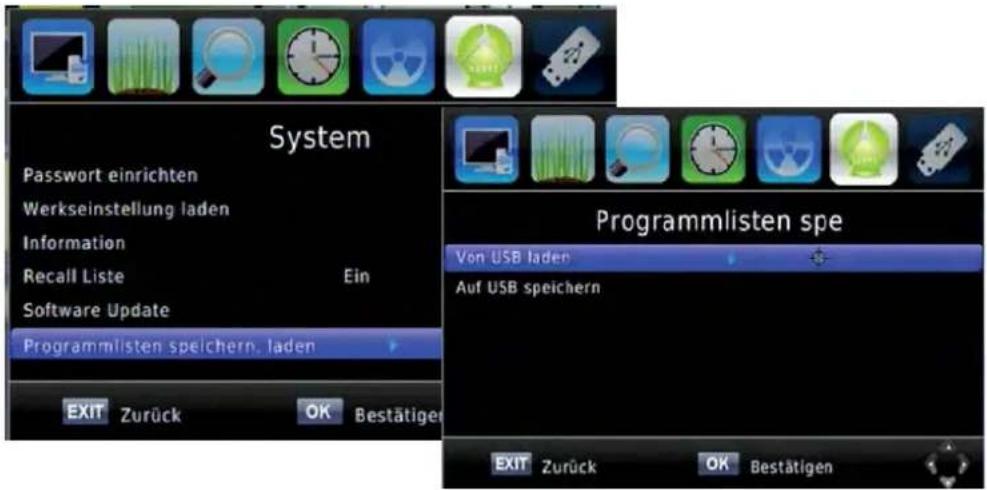

5.7 Programme speichern, laden 35

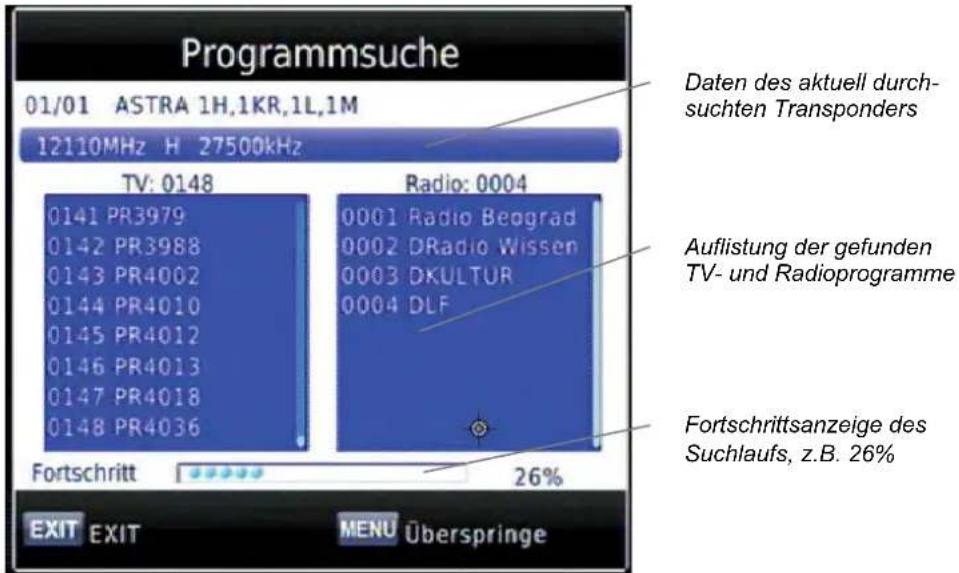

6 Für Fortgeschrittene: Suchen von Programmen....36

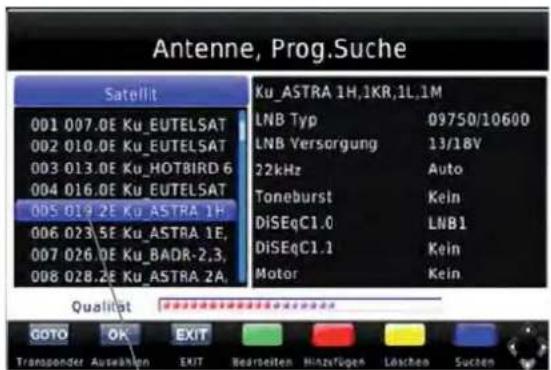

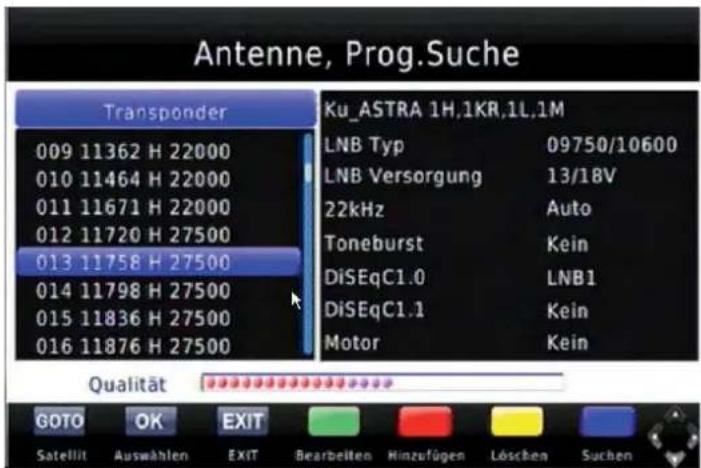

6.1 TP Suche -- Programme auf einem Transponder suchen....37

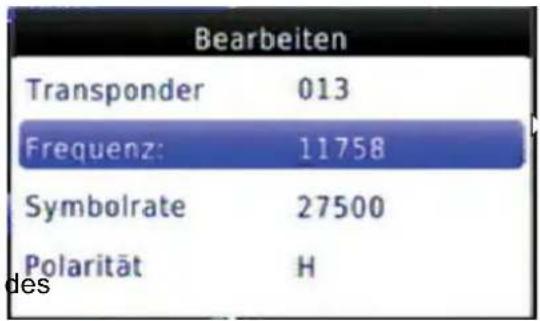

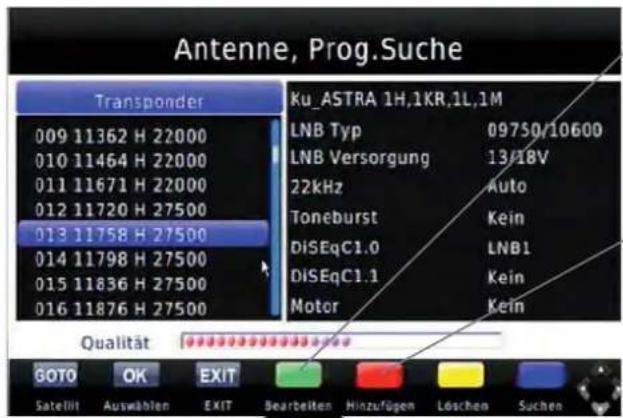

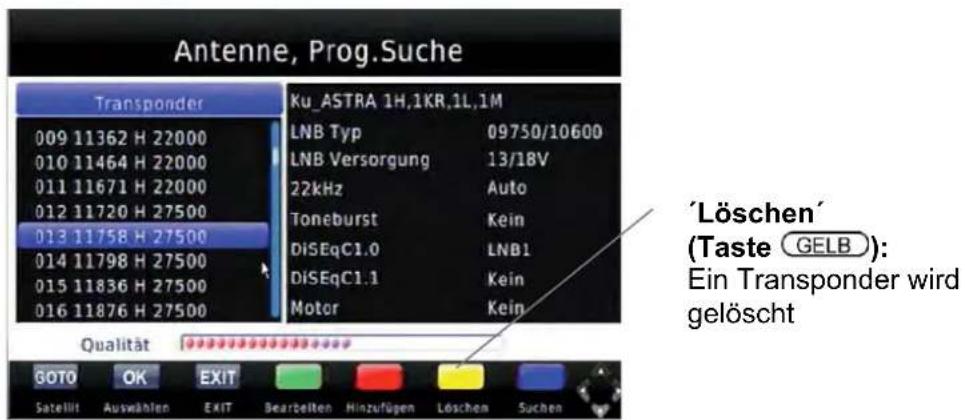

6.2 Transponder ändern, löschen und neue Transponder anlegen ....40

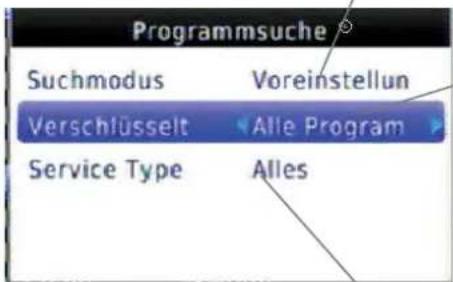

6.3 Alle Programme eines Satelliten suchen (Automatische Suche) 42

INHALTSVERZEICHNIS

7 Grundeinstellungen 44

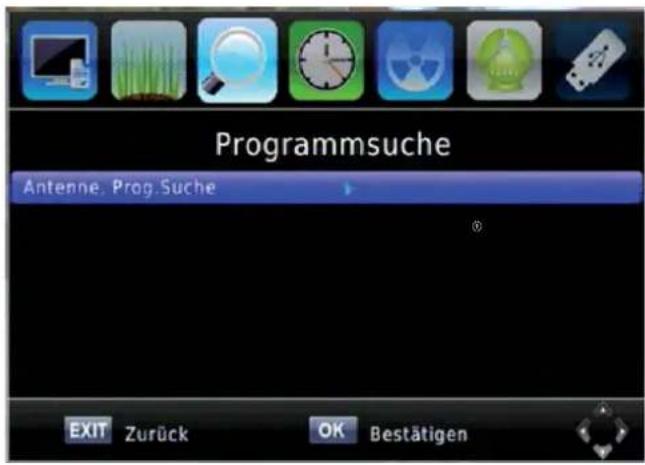

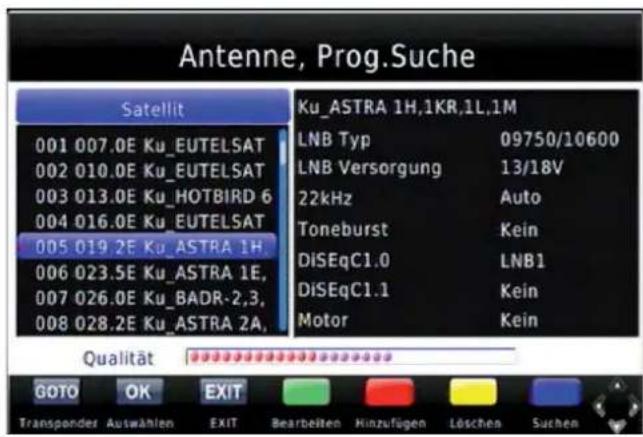

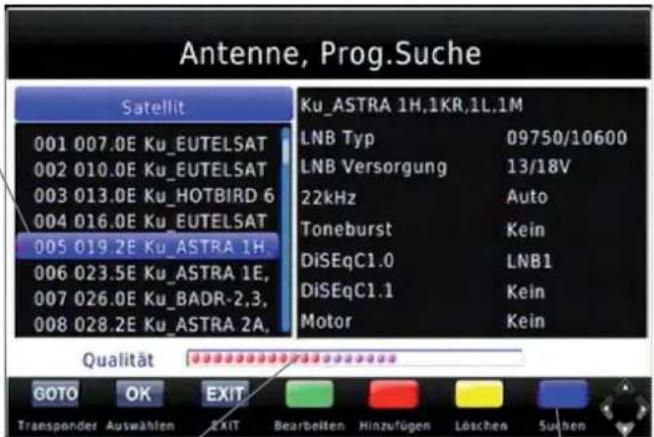

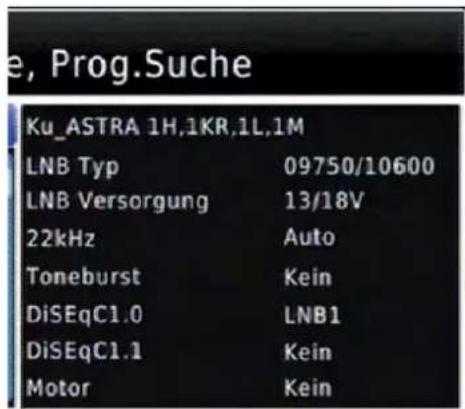

7.1 Antenneneinstellung – für Mehrsatellitenempfang 44

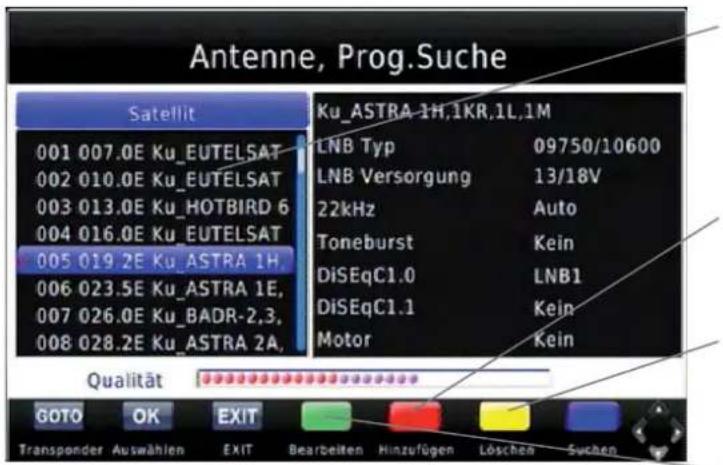

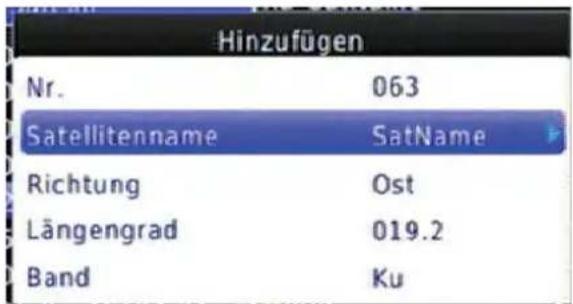

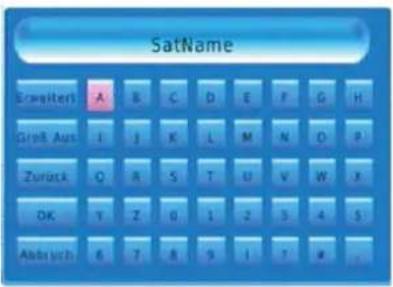

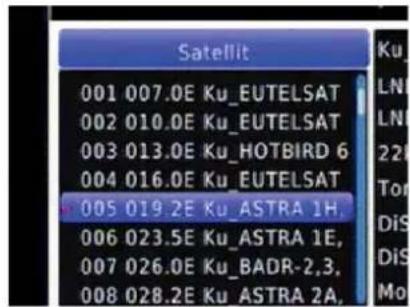

7.2 Satellitenliste - Ändern/Löschen/neuen Satellit anlegen 47

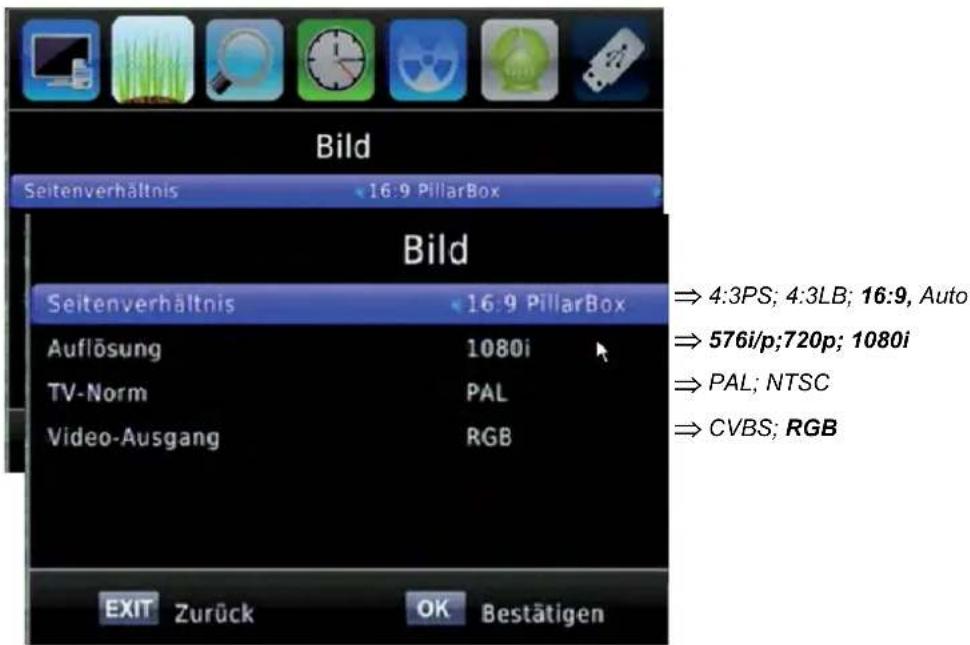

7.3 Bild-Einstellung 48

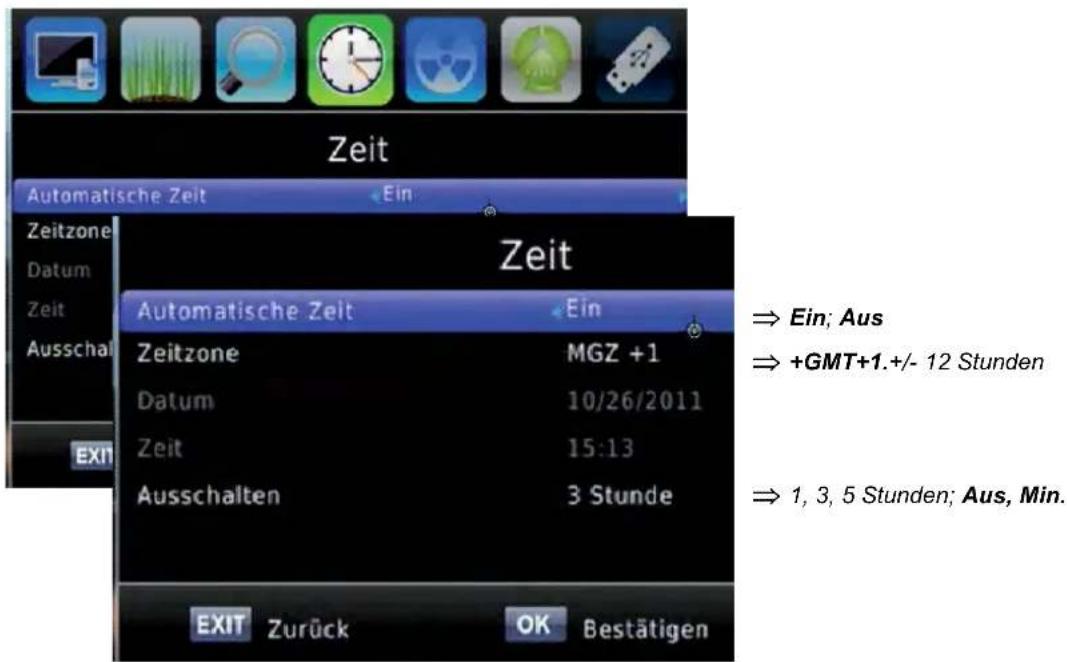

7.4 Uhr-Einstellung – Zeitzone einstellen....49

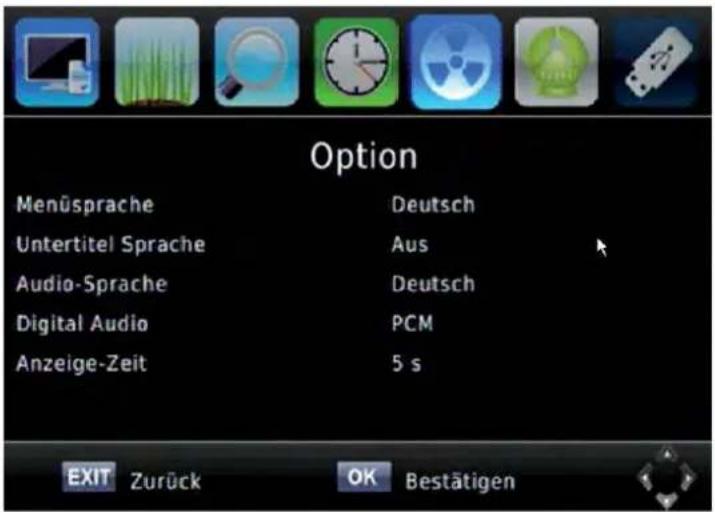

7.5 Option-Einstellungen....51

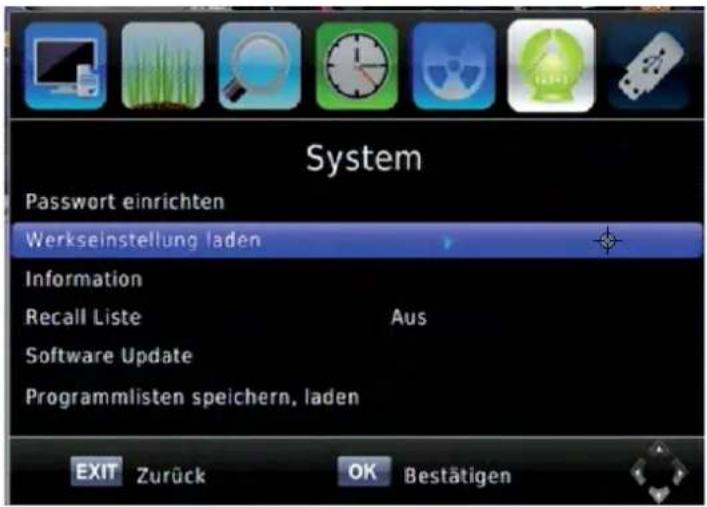

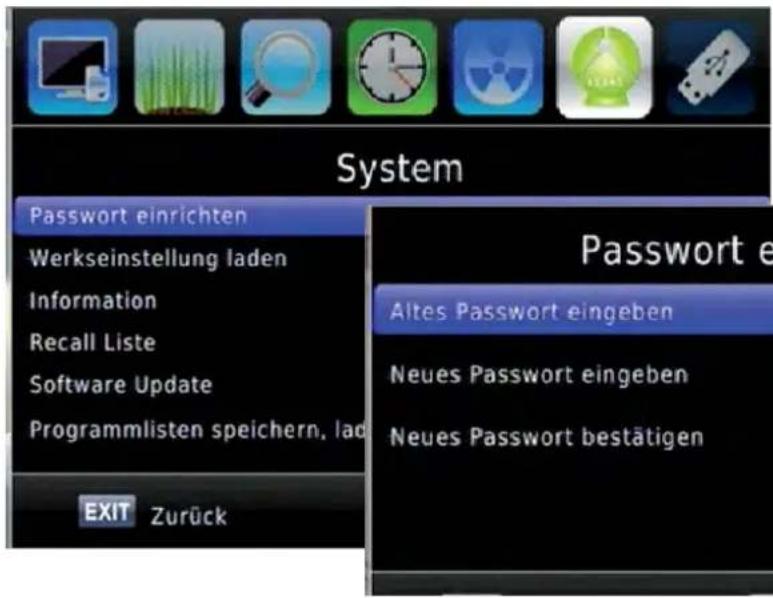

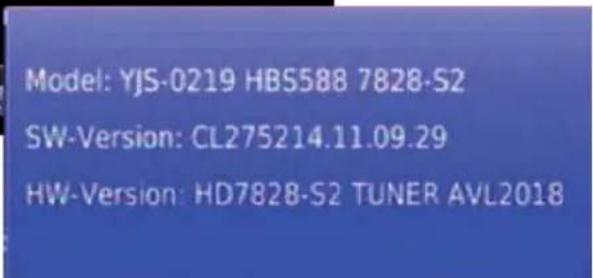

7.6 System - Menü( Passwort-Kindersicherung, Werkseinstellung)......52

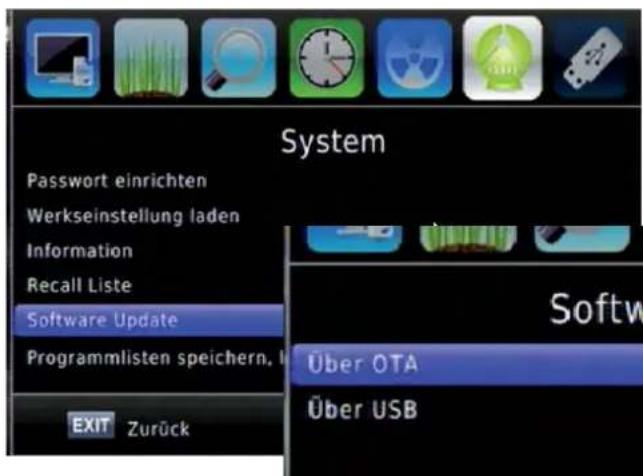

7.7 Software Update über Satellit oder USB....55

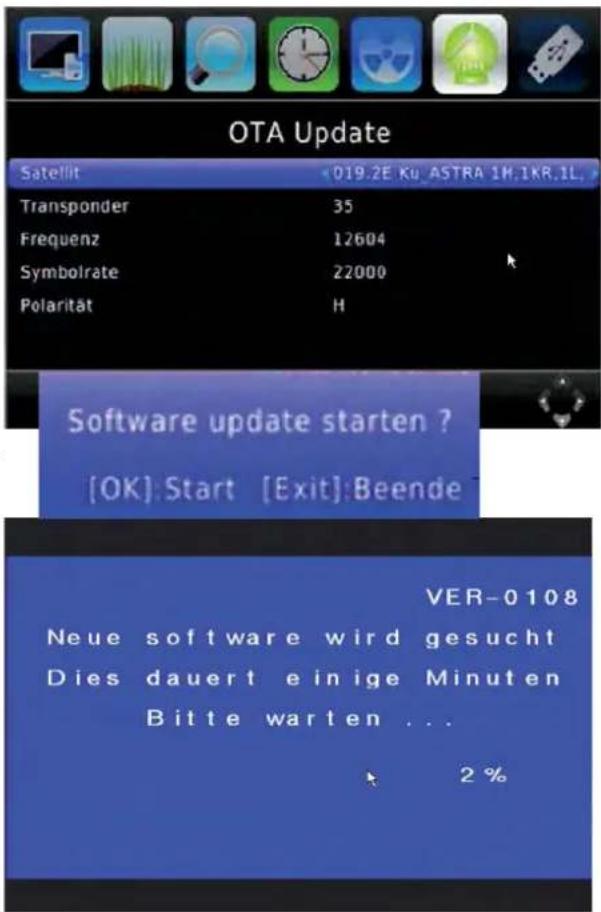

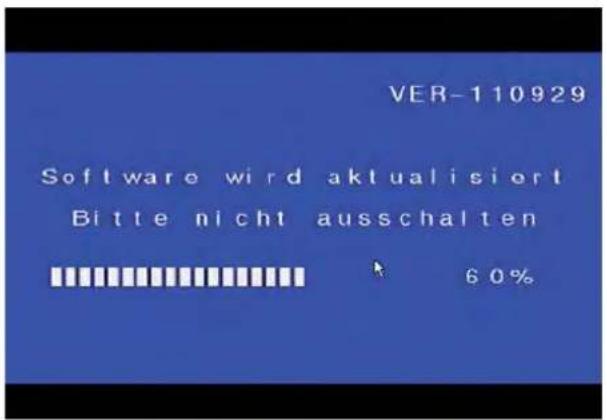

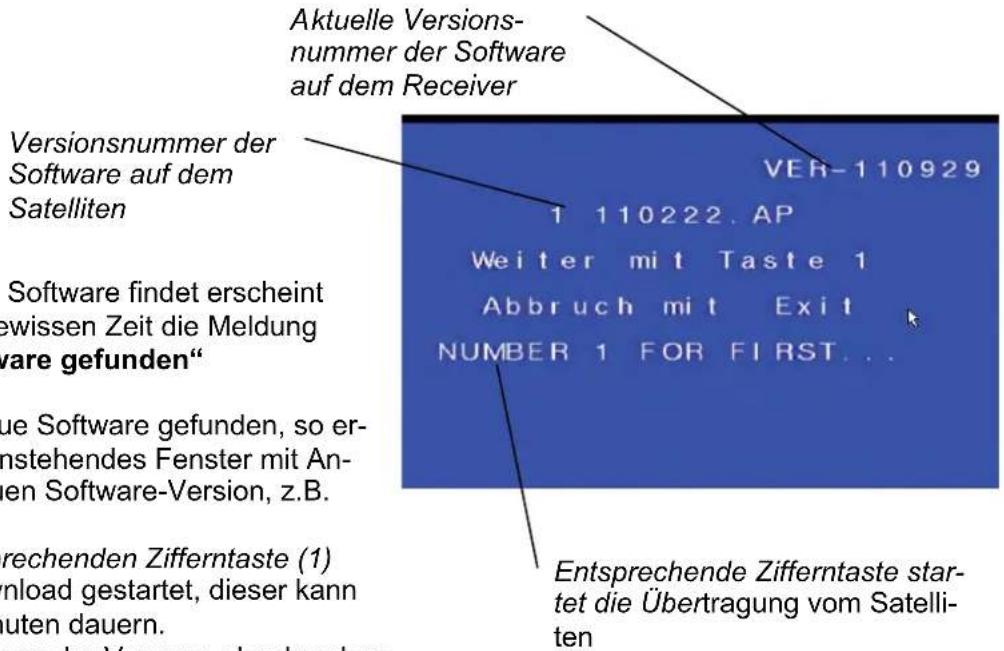

7.7.1 Software Update über Satellit (OTA Update)....55

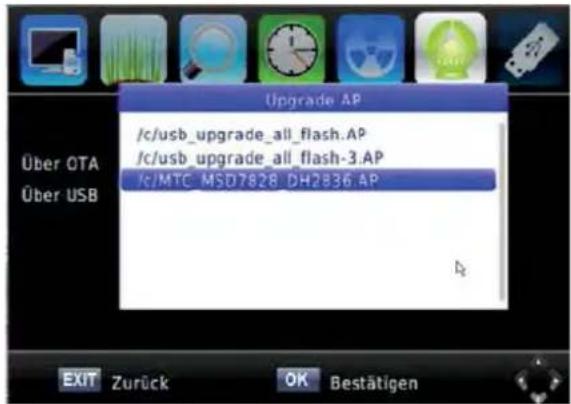

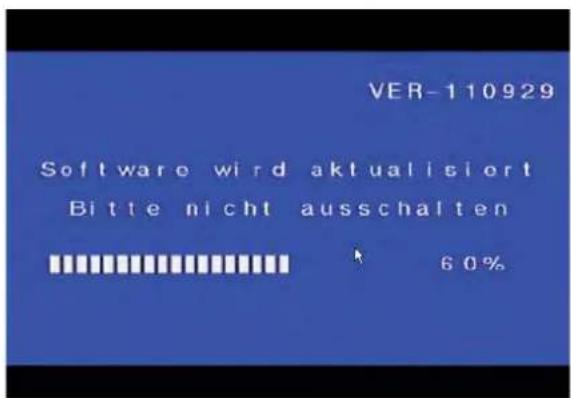

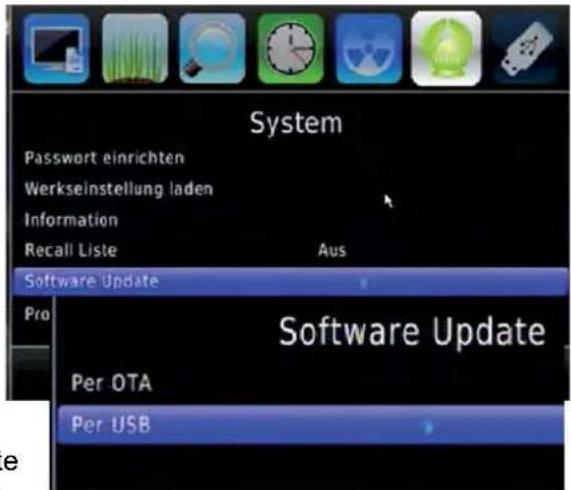

7.7.2 Software Upgrade über USB....57

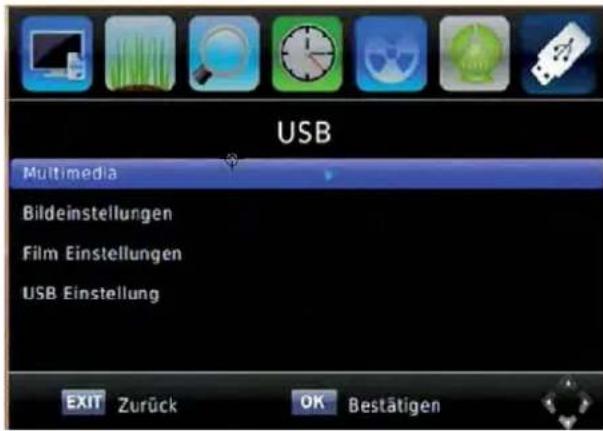

8 USB-Anschluss 58

8.1 USB-Anschluss 58
8.1.1 Installation/ Anschluss von USB-Geräten....58

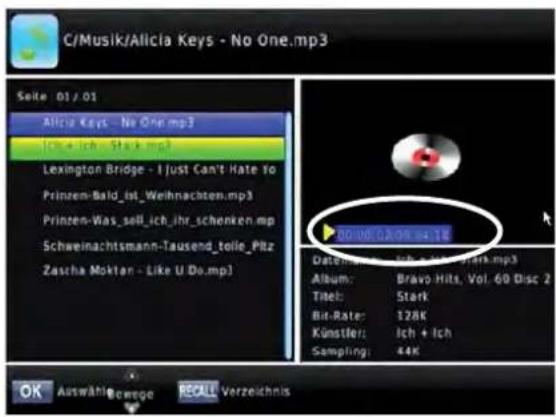

8.2 Multimedia Player - Musik-/MP3-Dateien 59

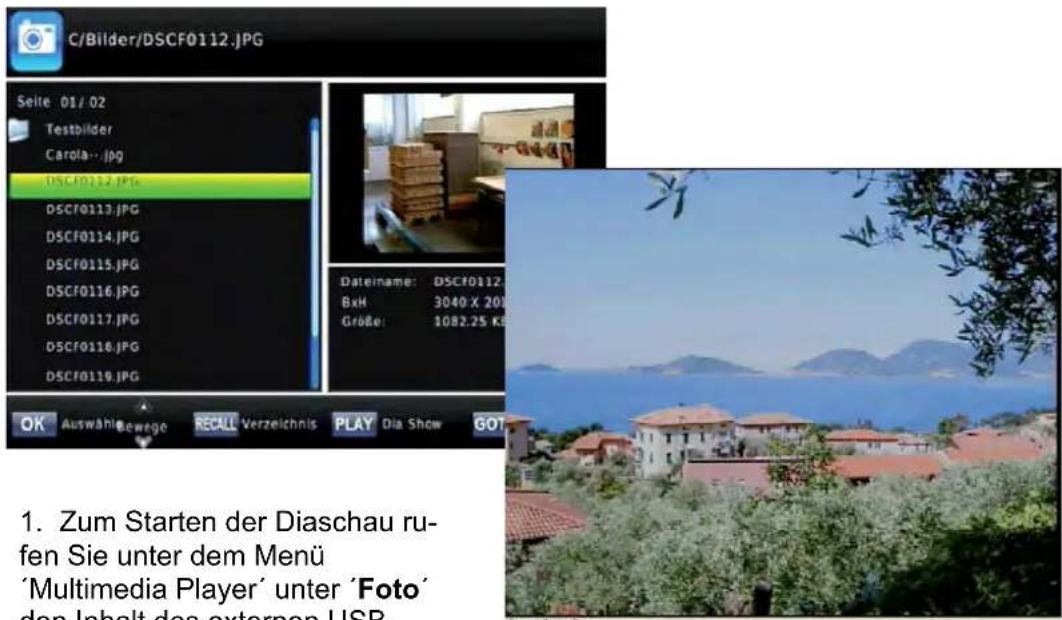

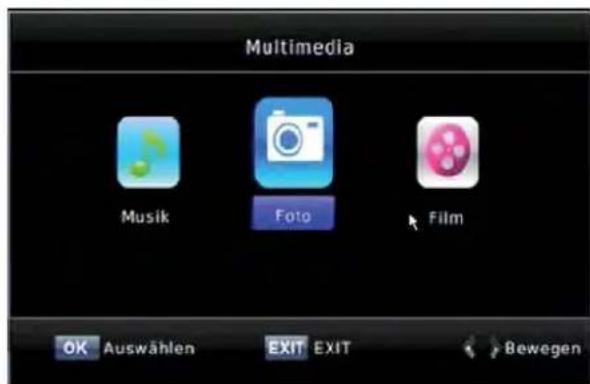

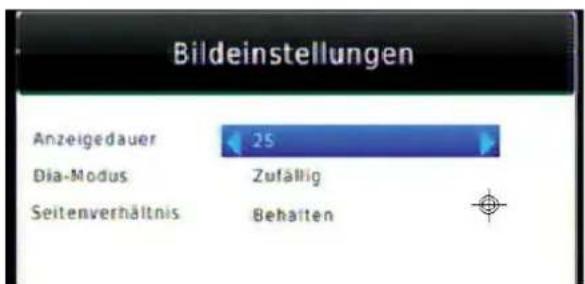

8.3 Multimedia Player - Fotos 60

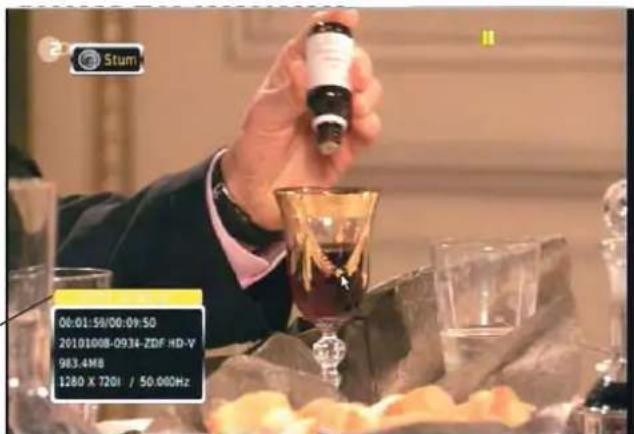

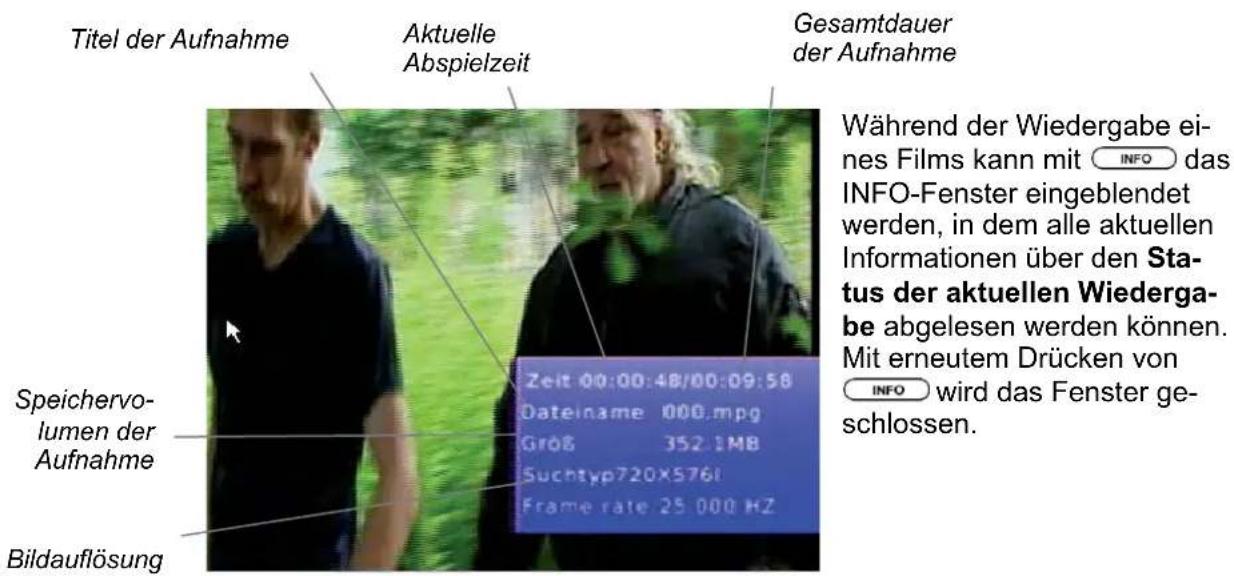

8.4 Multimedia Player - Film-/Video-Dateien....62

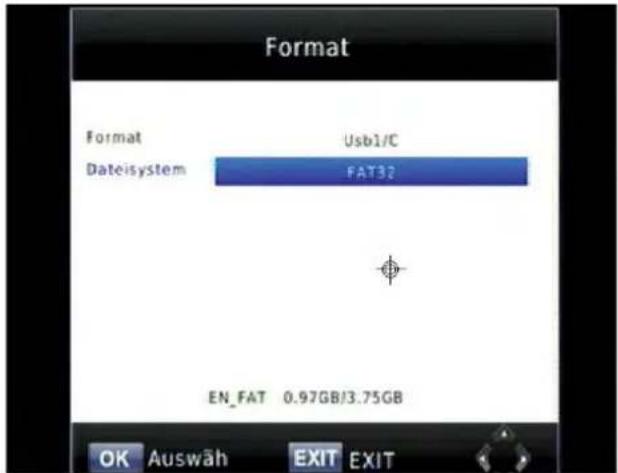

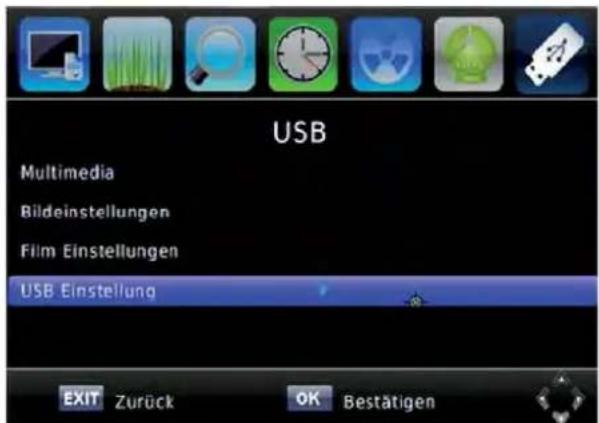

8.5 USB Einstellung - Speicher Information......65

9 Garantiebestimmungen....66

10 Technische Daten 67

11 Standortliste....68

12 Fehlerbeseitigung 69

13 Satelliten-Lexikon 70

EINFÜHRUNG

Über diese Receiver-Serie HX 7120 U

Dieser HDTV-Satelliten-Receiver (High Definition TeleVision) ist für den Empfang von freien digitalen Satellitenprogrammen im DVB-S/S2-Standard. Neben den bisherigen Programmen kommen Sie damit auch in den Genuss hochauflösender TV-Programme.

Der Receiver ist im Besonderen mit einer USB 2.0 Schnittstelle ausgestattet, über die Zusatzfunktionen, wie Wiedergeben von MP3-Musik, Fotos und Video-Dateien in Verbindung mit externen USB-Speichermedien genutzt werden können.

Sie benötigen für den Betrieb des Geräts eine Satellitenantenne mit digitalem Universal-LNB, die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermöglichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme. Die übersichtliche Vorprogrammierungstabelle liegt dieser Anleitung separat bei. Die bisher empfangbaren hochauflösenden Programme sind im Namen mit „HD“ gekennzeichnet.

Da das digitale Fernsehen ständigen Änderungen unterliegt, ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder anzupassen. Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de. Noch einfacher ist jedoch die Aktualisierung der Software per Satellitenausstrahlung über das Menü „Software Update/Über OTA“.

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann im Menü 'Uhr Einstellungen' vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Dieses Handbuch

Diese Bedienungsanleitung unterstützt Sie bei der Installation des digitalen Satellitenreceivers und zeigt Ihnen, wie Sie die wesentlichen Funktionen nutzen können.

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 6 "Programmsuche", 7 „Grundeinstellungen“ und 8 „USB-Funktionen erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone] / 881-73 e-mail: [e-mail]

Lieferumfang

1 Digitalsatellitenreceiver 1 Fernbedienung

1 Bedienungsanleitung 2 Batterien

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

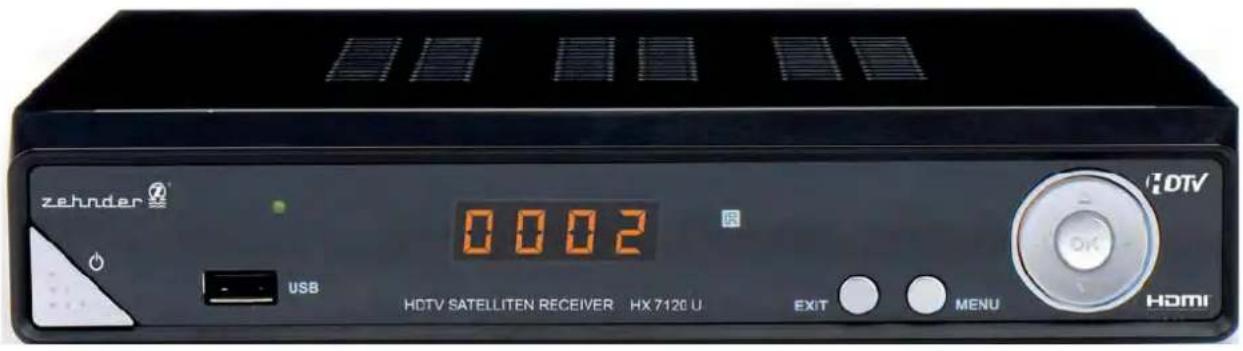

Gerätevorderseite

zehnder 0002 USB HDTV SATELLITEN RECEIVER HX 7120 U EXIT MENU HDMI HDTV

Taste	Funktion
	Schaltet den Receiver „EIN“ und „AUS“ (Standby-Stromsparbetrieb).
Power LED	Leuchtet in Betrieb grün, im Standby-Betrieb rot
USB	USB 2.0 Anschluss für externe USB-Speichermedien (siehe Abschnitt 8)
Anzeige	Zeigt die Programmplatznummer oder die aktuelle Uhrzeit (Standby).
	Geht schrittweise im Bedienmenü zurück.
	Ruft das Bedienmenü auf.
	Aktiviert und löst die angewählte Funktion im Menü aus / Programmliste
	Schrittweise Programmumschaltung aufwärts/abwärts; im Menü auf und ab
	Lautstärkeregelung; im Menü rechts/links

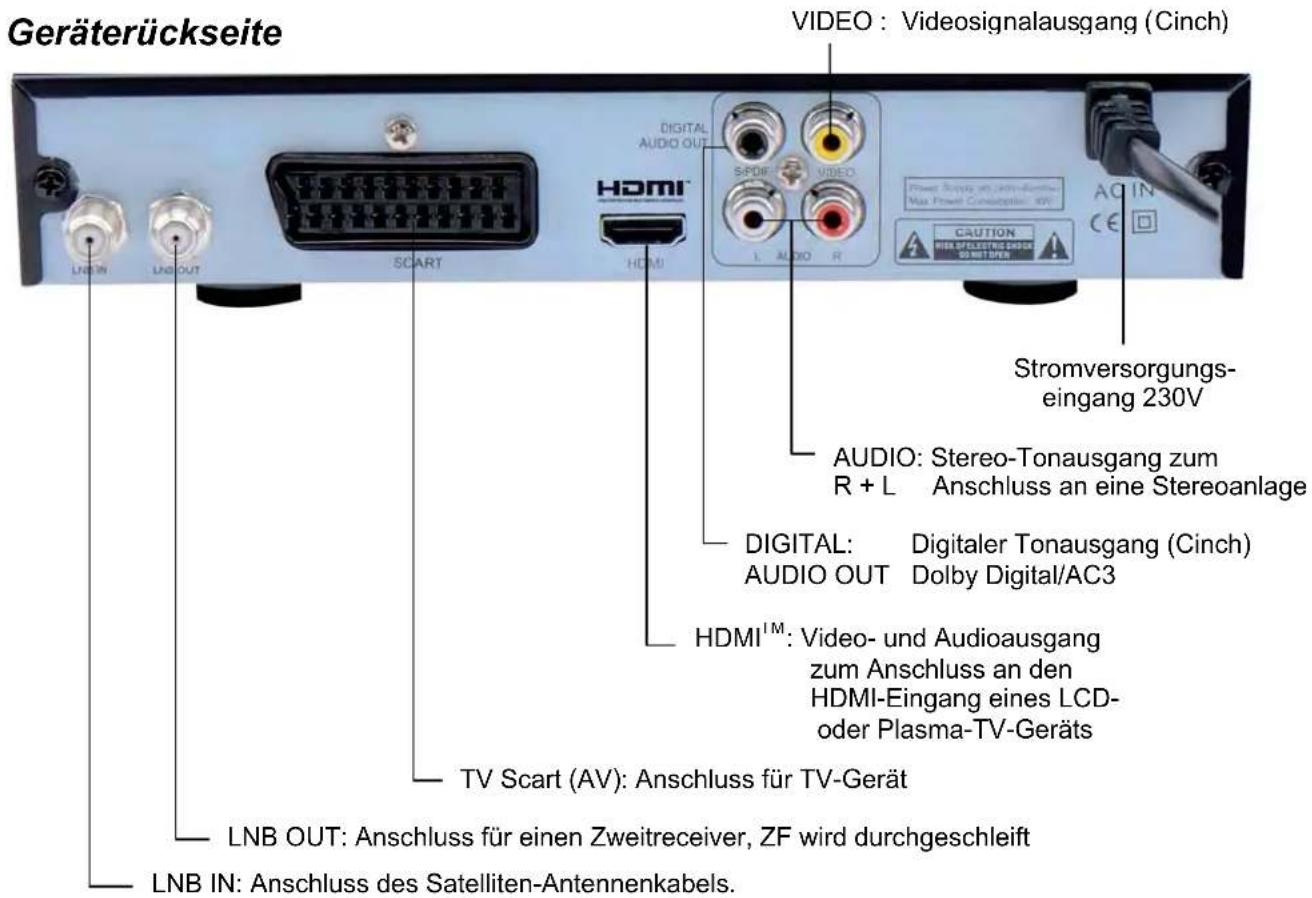

Geräterückseite VIDEO : Videosignalausgang (Cinch) HDMI DIGITAL AUDIO OUT SCART HDMI STROMVERSORGUNGS- eingang 230V AUDIO: Stereo-Tonausgang zum R + L Anschluss an eine Stereoanlage DIGITAL: Digitaler Tonausgang (Cinch) AUDIO OUT Dolby Digital/AC3 HDMI™: Video- und Audioausgang zum Anschluss an den HDMI-Eingang eines LCD- oder Plasma-TV-Geräts TV Scart (AV): Anschluss für TV-Gerät LNB OUT: Anschluss für einen Zweitreceiver, ZF wird durchgeschleift LNB IN: Anschluss des Satelliten-Antennenkabels.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

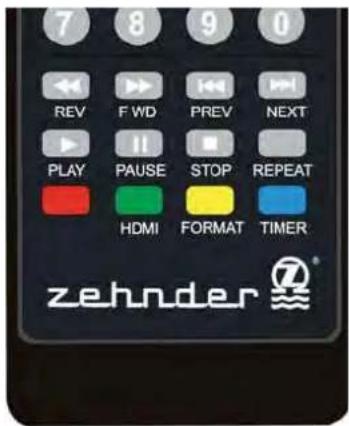

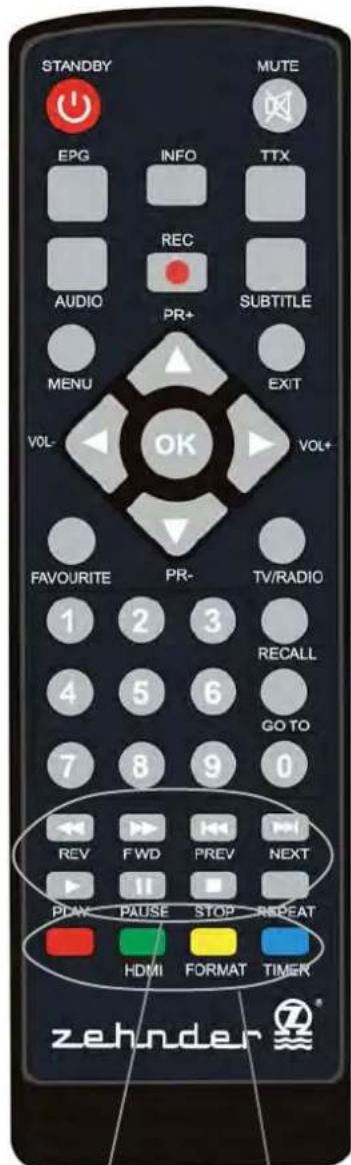

Fernbedienung

STANDBY MUTE EPG INFO TTX REC AUDIO PR+ SUBTITLE MENU EXIT VOL- VOL+ FAVOURITE PR- TV/RADIO 1 2 3 4 5 6 7 8 9 0 RECALL GO TO REV FWD PREV NEXT PLAY PAUSE STOP REPEAT HDMI FORMAT TIMER zehnder®

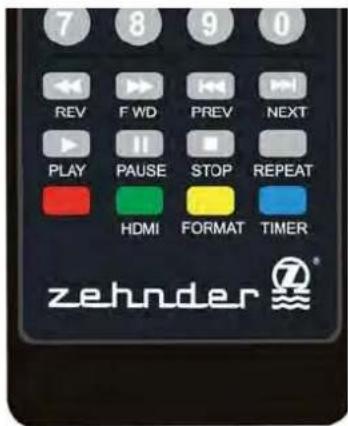

Laufwerkstasten für den Wiedergabebetrieb über USB (siehe Abschnitt 8.)

Taste	Funktion
Power	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Schaltet den Ton stumm und an.
EPG	Ruft die elektronische Programmzeitschrift (EPG Daten) auf.
INFO	1x Informationen zum Programm anzeigen.2x detailierte Programminformation anzeigen
TEXT	Schaltet auf Videotext Seite 100.
AUDIO	1. Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um, auch auf AC3-Dolby Digital Ton.2. Schaltet den Ton in Stereo oder Mono rechts/links um.
REC ●	Keine Funktion
SUBTITLE	Ruft Untertitel auf, die im DVB-Standard gesendet werden.
MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
EXIT	Zurück zum letzten Menü oder Menü verlassen
PR ▲▼	1. Schaltet um einen Programmplatz hoch oder runter.2. Im Menü: Zeilenmarkierung nach oben/unten bewegen
VOL	1. Lautstärkeregelung.2. Im Menü: Zeilenmarkierung nach rechts/links bewegen3. Seitenweise blättern, in den Programm- und Menülisten
LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Blendet die Programmliste ein.

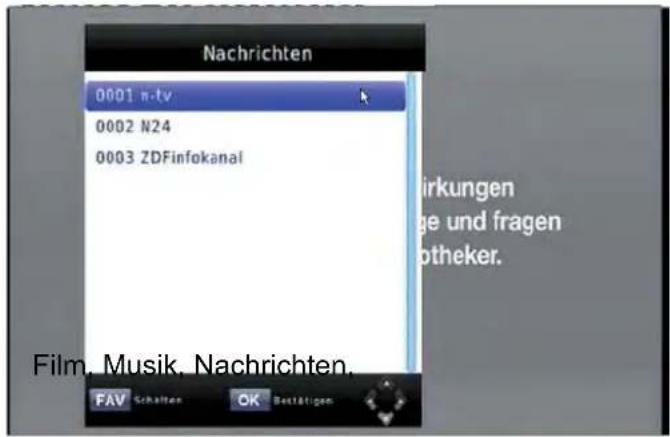

FAV	Ruft die persönlich erstellte Favoritenprogrammliste auf.
TV/RADIO	Schaltet zwischen TV- und Radio-Programmliste um.
09	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.

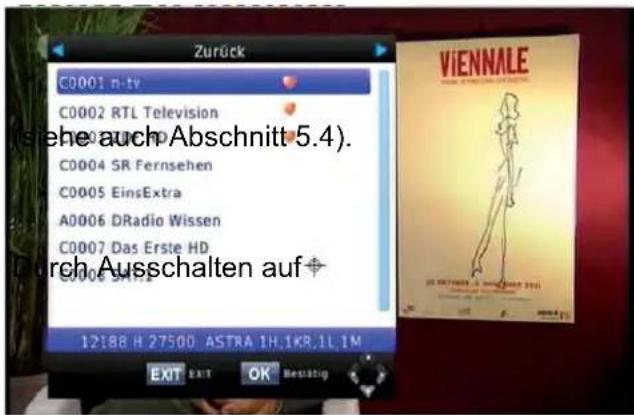

RECALL	Schaltet zum vorher eingeschalteten Programm zurück

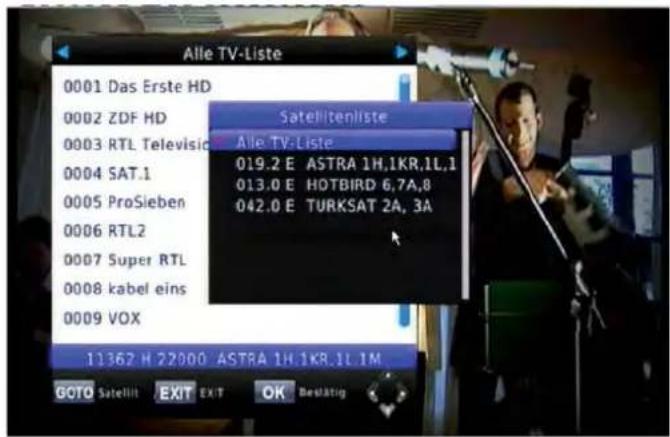

GOTO	Blendet Programmliste nach Satelliten sortiert ein.

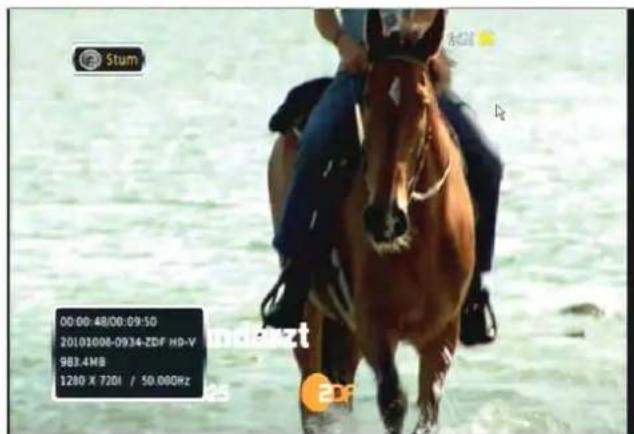

	Schneller Rück-/Vorlauf, es sind 5 Geschwindigkeiten möglich. 2x, 4x, 8x, 16x, und 32x.
	Startet/setzt Wiedergabe fort.

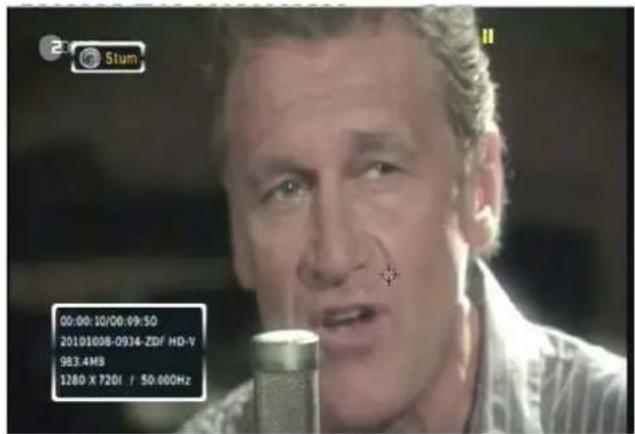

II	Standbild-Funktion: Bild anhalten/weiterführen
USB■	1. Ruft das USB Menü auf.2. Stoppt die Wiedergabe
REPEAT	Keine Funktion
HDMI	Ändert die Auflösung des HDMI-Ausgangs (576i/p, 720p, 1080i)
FORMAT	Schaltet das Bildformat um (4:3, 16:9)

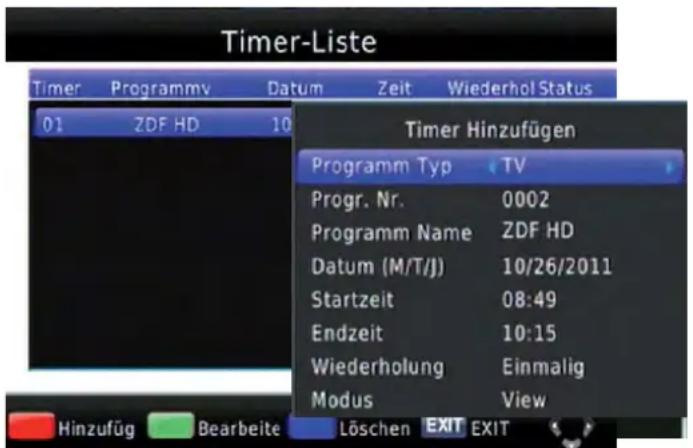

TIMER	Öffnet das Timer-Management-Fenster

Farbtasten: Rufen in den Menüs Unterfunktionen auf.

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung/Netztrennung

Betreiben Sie den Receiver nur an einer Netzwechselspannung von 90-240 V\~50/60 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist. Zur absoluten sicheren Netztrennung bei Gefahren müssen Sie den Netzstecker ziehen.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten.

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
• Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes.
  • Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
• Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
• Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
• Das G. wurde fallengelassen oder das Gehäuse ist beschädigt

Entsorgung

"Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS

UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

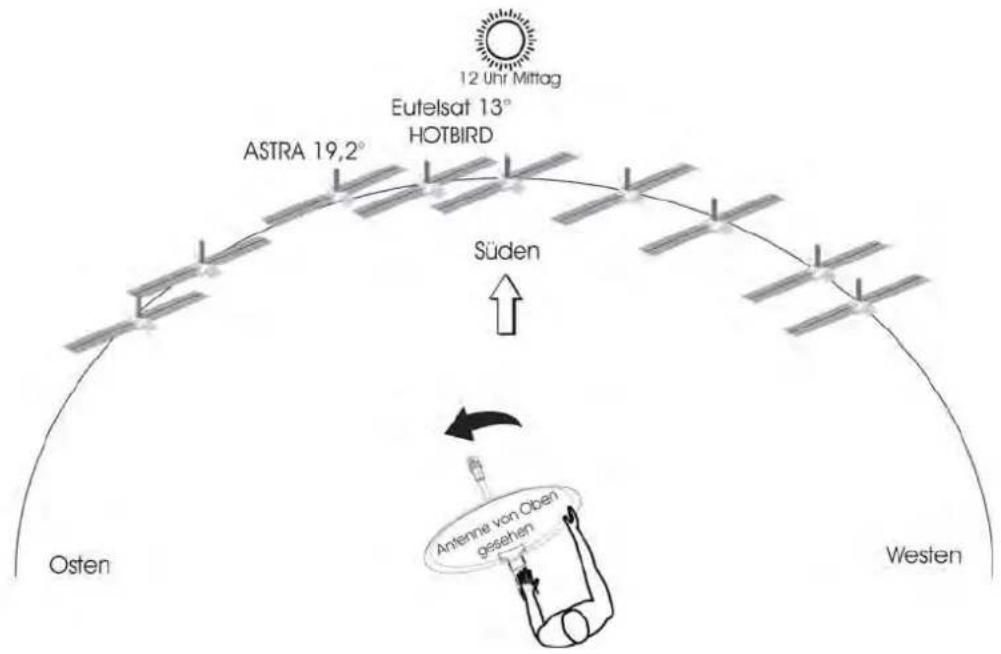

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe der Standortliste im Anhang abzulesen. Wenn Ihr Wohnort nicht direkt aufgeführt ist, nehmen Sie die Werte einer Stadt in direkter Nähe. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro/Quad Universal LNB für mehr als zwei Teilnehmer

Hinweise!

Multifeed Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt (Kap. 3.6). Änderungen in den "Grundeinstellungen", Kap. 7.1, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Einkabel-Anlagen

Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben wollen, bei der alle Teilnehmer mit nur einem Kabel von der Antenne versorgt werden, so spricht man von einer speziellen „Einkabellösung“. Sollte der Receiver damit nicht funktioniere, muss vermutlich die LNB-Versorgung über das Menü „Installation/Anderes“ (Kap. 6.3) auf AUS gestellt werden.

Monoblock-LNB

Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. LNB1 für EUTELSAT und LNB 2 für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 7.1) umzustellen.

3. INSTALLATION UND INBETRIEBNAHME

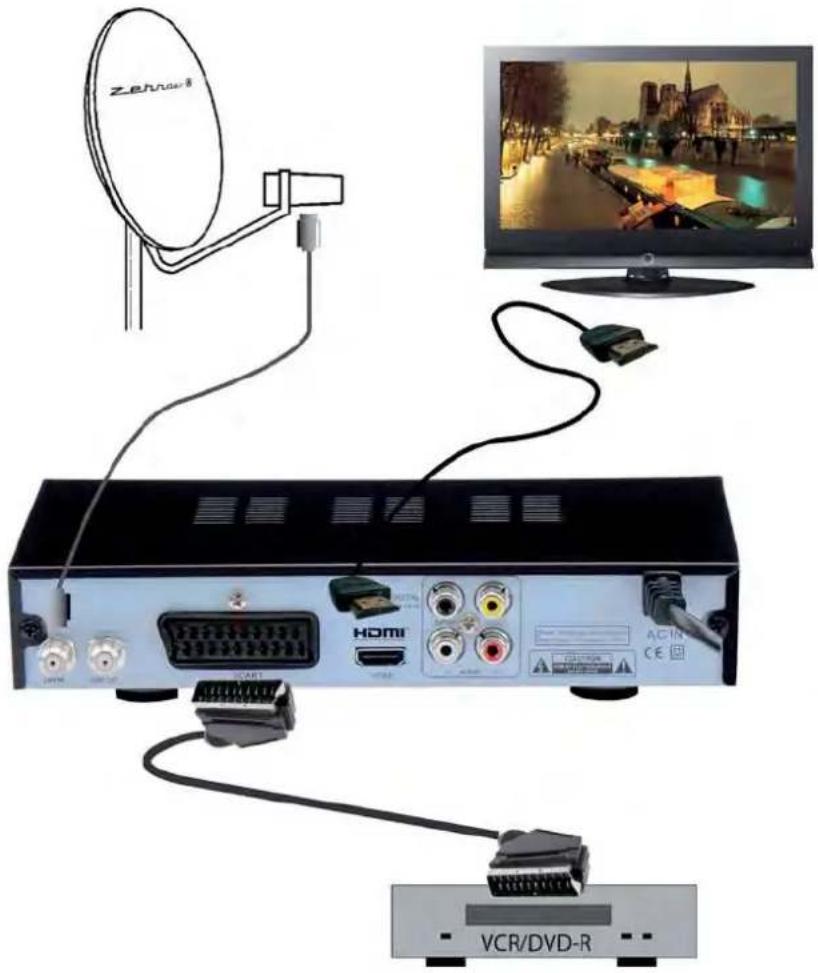

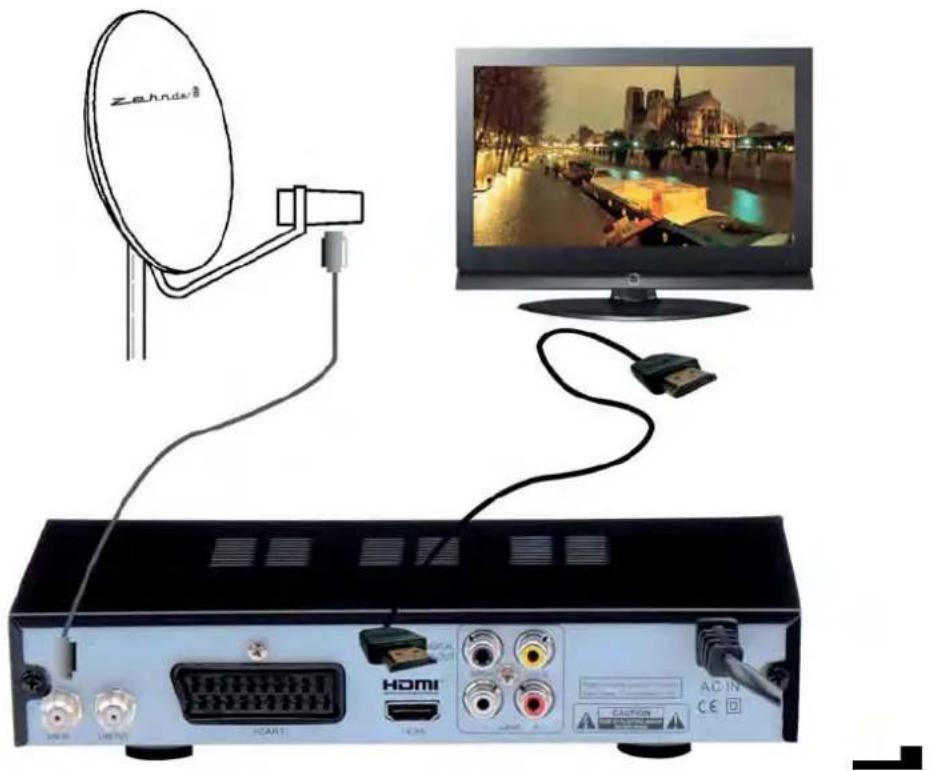

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlusspläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, dass man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, dass es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

Zehnde® HOME LINE TO HDMI HDMI AC IN CE 回

Satellitensignal-Anschluss "LNB IN"

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

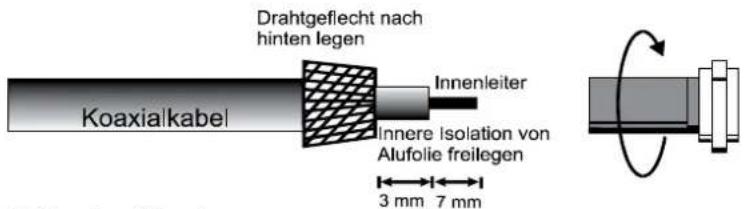

• Isolieren Sie das Kabel nach Skizze ab und
• Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

Drahtgeflecht nach hinten legen Innenleiter Koaxialkabel Innere Isolation von Alufolie freilegen 3 mm 7 mm

F-Stecker-Montage

Achten Sie darauf, dass das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluss verursacht wird.

3. INSTALLATION UND INBETRIEBNAHME

HDMI ^TM -Anschluss (HDMI-Verbindung)

Der Anschluss dient einer hochwertigen Verbindung zu der HDMI ^™ -Schnittstelle (High-Definition Multimedia Interface) ^1 Ihres LCD- oder Plasma-TV-Geräts. Alle HDTV-fähigen Flachbild-Fernseher sind mit einem HDMI- oder DVI-Anschluss ausgestattet. Verbinden Sie Ihren Flachbildschirm über ein HDMI-Kabel mit dem Receiver. Über diesen Ausgang werden die Bild- und Tondaten digital und damit verlustfrei an das Anzeigegerät gegeben.

Hinweise! - Sollten Sie Probleme bei der Darstellung des Bildes über den HDMI Ausgang haben, so verändern Sie die HDMI-Auflösungseinstellungen entweder mit der gelben Taste „HDMI“ auf der Fernbedienung oder wechseln Sie auf die Verbindung mit Scartkabel und gehen ins Menü Audio-/Videoeinstellung - Auflösung. Anschließend versuchen Sie erneut die Übertragung über die HDMI-Verbindung. - Bei TV-Geräten mit DVI-Eingang kann ein Adapter HDMI auf DVI verwendet werden.

Satellitensignalausgang "LNB OUT"

Schließen Sie hier das Antennenkabel für einen weiteren Satellitenreceiver an. Sobald der Receiver ausgeschaltet wird steht das Satellitensignal einem weiteren Receiver zur Verfügung.

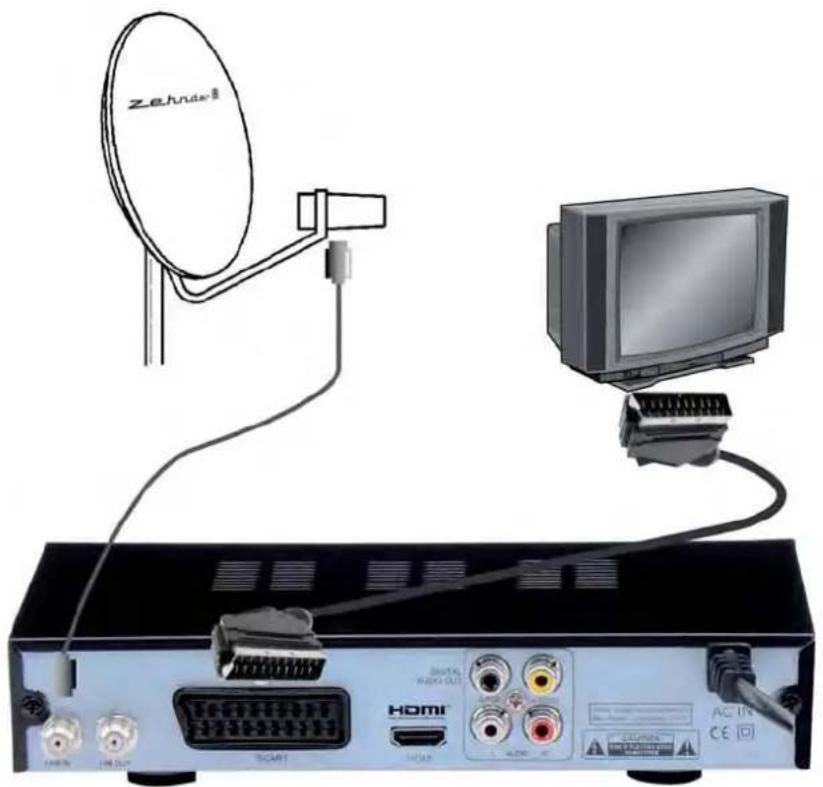

TV-Scartanschluss "TV SCART"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlussbeispiel 1). Allerdings erhalten Sie dann die in HD ausgestrahlten Programme nicht in hochauflösender Qualität.

Die Anschlussbuchse "TV" dient auch der Anschlussmöglichkeit weiterer Geräte wie beispielsweise eines Video- oder DVD-Recorders (siehe unten Anschlussbeispiel 2).

Zur Aufnahme schalten Sie den Recorder auf den 'AV'-Kanal.

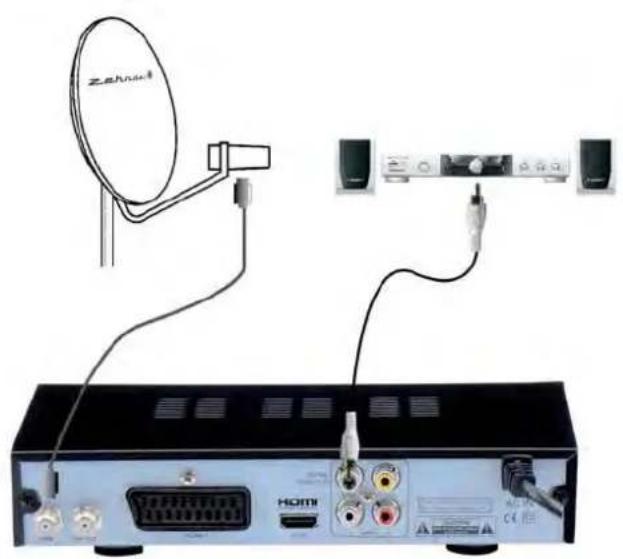

Audio-Anschluss "DIGITAL AUDIO OUT/S/PDIF"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne dass das TV-Gerät eingeschaltet ist (siehe Anschlussbeispiel 3.). Auf gleiche Weise lassen sich auch die analogen Tonsignalausgänge AUDIO L + R nutzen.

Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen zwei Voraussetzungen erfüllt sein:

1. Das Programm muss AC-3-Ton ausstrahlen.
2. Mit Hilfe der Taste AUDIO muss die Sprache auf AC-3 umgestellt werden (siehe auch Abschnitt 4.6)

3. INSTALLATION UND INBETRIEBNAHME

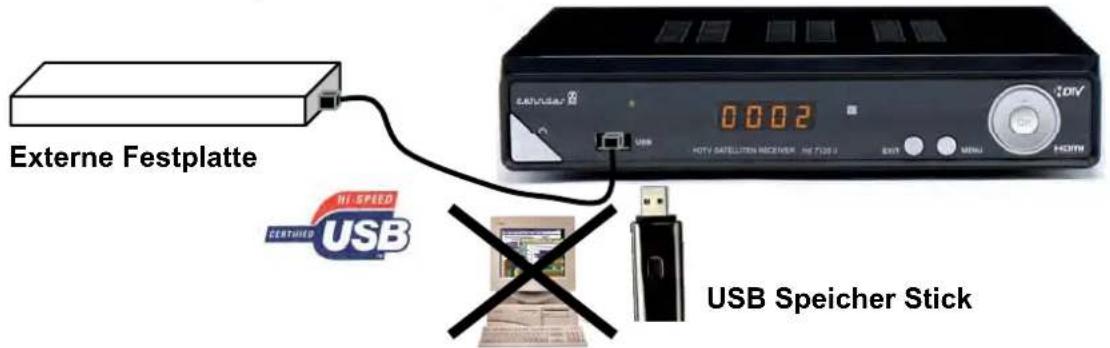

USB-Anschluss Über diesen Anschluss können Zusatzfunktionen, wie Wiedergeben von Filmen, Fotos und MP3-Musik Dateien, in Verbindung mit externen USB-Speichermedien, wie externe Festplatten oder Speicher-Sticks, genutzt werden (siehe Abschnitt 8).

Überzeugen Sie sich, dass Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

Weitere Anschlussbeispiele:

1. Anschluss des Receivers an das TV-Gerät über Scartkabel

zehnade 8 HDMI DCM1 DCM2 DCM3 DCM4 DCM5 DCM6 DCM7 DCM8 DCM9 DCM10 DCM11 DCM12 DCM13 DCM14 DCM15 DCM16 DCM17 DCM18 DCM19 DCM20 DCM21 DCM22 DCM23 DCM24 DCM25 DCM26 DCM27 DCM28 DCM29 DCM30 DCM31 DCM32 DCM33 DCM34 DCM35 DCM36 DCM37 DCM38 DCM39 DCM40 DCM41 DCM42 DCM43 DCM44 DCM45 DCM46 DCM47 DCM48 DCM49 DCM50 DCM51 DCM52 DCM53 DCM54 DCM55 DCM56 DCM57 DCM58 DCM59 DCM60 DCM61 DCM62 DCM63 DCM64 DCM65 DCM66 DCM67 DCM68 DCM69 DCM70 DCM71 DCM72 DCM73 DCM74 DCM75 DCM76 DCM77 DCM78 DCM79 DCM80 DCM81 DCM82 DCM83 DCM84 DCM85 DCM86 DCM87 DCM88 DCM89 DCM90 DCM91 DCM92 DCM93 DCM94 DCM95 DCM96 DCM97 DCM98 DCM99 DCM100

3. INSTALLATION UND INBETRIEBNAHME

1. Anschluss eines Rekorders an den Receiver mit Scart-Kabel

zehnaw HDMI ACIN CE 回 VCR/DVD-R

1. Anschluss desRECEIVERS an eine Hifi-Anlage mit Audio-Digitaleingang oder mit Audio Stereo L+R -Eingang

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Wenn Sie das Netzkabel des Receivers in die Steckdose gesteckt haben, zeigt die Anzeige zuerst „----“, dann eine Programmplatznummer oder die Uhrzeit erscheint.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so dass in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)
- Betätigen Sie auf der Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

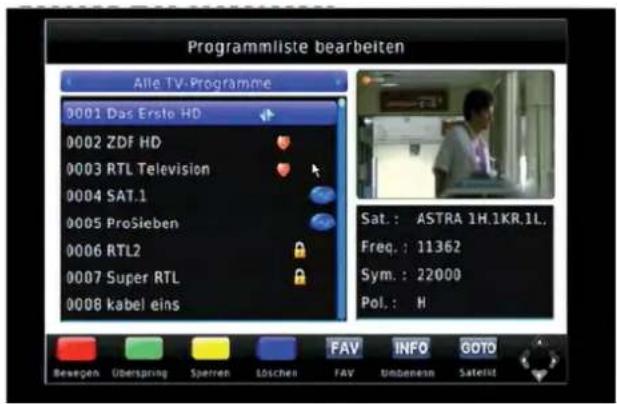

Programmverwaltung Programmliste bearbeiten EPG Sortieren Voreinstellung EXIT Zurück OK Bestätigen

- Schaltet Ihr TV-Gerät nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-/Source-Taste Ihrer TV-Fernbedienung auf einen AV-Scart- oder HDMI™-Eingang schalten, so dass Sie das Hauptmenü sehen können.

3. INSTALLATION UND INBETRIEBNAHME

3.5 Feinausrichtung der Antenne

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet dieser eine Pegelanzeige dafür.

Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 2 „ZDF“ für Satellit ASTRA 19,2°)
2. Durch 2 maliges Drücken der Taste INFO wird die Anzeige der Qualität wird in Prozent angezeigt.

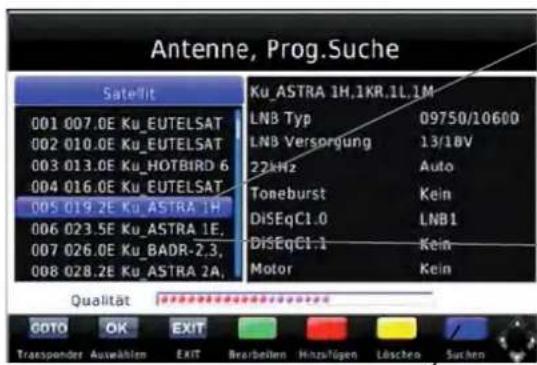

   Im Menü Antenneneinstellung werden Signal und Qualität des eingeschalteten Programms auch dauerhaft eingeblendet.
   Rufen Sie mit 2 mal Drücken der Taste INFO auf der Fernbedienung die Signalpegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Nun muss die Antenne feinausgerichtet werden.

Signal gefunden, wenn Balken „Qualität“ mindestens 20% zeigt.

ZDF HD 15:05-16:00 Topfgeldjäger 16:00-16:15 heute - in Europa Topfgeldjäger 1/2 "Topfgeldjäger" ist das erste Kochquiz im ZDF: zwei Teams, sechs Gerichte und jede Menge Action. Zwei Frauen kochen gegen zwei Männer: Vorspeise, Hauptgericht und Dessert innerhalb von 45 Minuten. Beide Teams haben identische Zutaten zur 019.2 E ASTRA 1H,1KR,1L,1 11362MHz H 22000KHz LOF:09750MHz 22kHz:Auto DISEqC: 1.0 Qualität 57% INFO EXIT Seite abwärt Seite aufwär

Qualität:

<20% kein Signal

ab 20% Empfang möglich (4 Punkte)

ab 45% normaler Empfang (10 Punkte)

(bei 60cm Antenne auf Astra 19°;

bei 80cm, Erhöhung um ca. +5%)

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:

2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

3. INSTALLATION UND INBETRIEBNAHME

1. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

12 Uhr Mittag Eutelsat 13° HOTBIRD ASTRA 19,2° Süden Osten Antenne von Ober gesehen Westen

• Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.
• Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.
• Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:
Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem LNB 1/2- Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten nach Umstellung der DiSEqC-Signale im Menü 'Installation//Antenneneinstellung'möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. LNB 1 –Signal für EUTELSAT und LNB 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 7.1) umzustellen.
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. über GOTO-Taste HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.

4. BEDIENUNG DES RECEIVERS

Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut.

4.1 TV-Betrieb ein-/ausschalten

Achten zuerst darauf, dass der Netzstecker in der Steckdose ist.

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Nach ca. 15 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "0001" angezeigt. Im unteren Bildschirmbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

C0002 ZDF HD 14:53 14:15-15:00 Die Küchenschlacht 15:00-15:05 heute

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmieruna.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ⏻ in Bereitschaft (Standby) geschaltet, befindet sich der Receiver im Stromsparbetrieb.

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild, so schalten Sie den Receiver mit der Taste TV/RADIO in den TV-Betrieb.

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition 'LNB 2' vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind.

Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satbeams.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

• Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten PR▲/PR▼ auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der Receiver die digitalen Signale erst umwandeln und das Bild errechnen muß.
• Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 2 Sekunden Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.
• Nach der Programmumschaltung wird für ca. 5 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern (siehe Menü System/ Anzeigezeit).

C0002 ZDF HD 14:53 14:15-15:00 Die Küchenschlacht 15:00-15:05 heute

Erklärung siehe Abschnitt, Taste INFO

Programmwahl über die Programmliste "Alle TV-Programme"

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit PR ▲ oder auf den gewünschten Programmplatz und
3. Schalten Sie mit der Taste OK auf den neuen Programmplatz um.
4. Mit der Taste 🚗 blättern Sie seitenweise in der Programmtabelle weiter, mit Taste 🚗 seitenweise zurück.
5. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

Alle TV-Liste 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins 0009 VOX 11362 H 22000 ASTRA IH.1KR.1L.1M GOTO Satellit EXIT EXIT OK Bestätig

4. BEDIENUNG DES RECEIVERS

GOTO Programmliste nach Satelliten sortiert

Alle TV-Liste 0001 Das Erste HD 0002 ZDF HD 0003 RTL Televisid 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins 0009 VOX Satellitenliste Alle TV-Liste 019.2 E ASTRA 1H,1KR,1L,1 013.0 E HOTBIRD 6,7A,8 042.0 E TURKSAT 2A, 3A 11362 H 22000 ASTRA 1H.1KR.1L.1M. GOTO Satellit EXIT EXIT OK Beslätig

Mit der Taste GOTO können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit OK bestätigen. Die Programmliste des Satelliten erscheint.

FAV Programmwahl über die Favoritenlisten

Der DVB Receiver besitzt 4 verschiedene Favoriten-Programmlisten,

Nachrichten 0001 n-tv 0002 N24 0003 ZDFinfokanal FAV Schatten OK Bestätigen Virkungen ge und fragen otheker. Film, Musik, Nachrichten.

Betätigen Sie die FAV Taste, so gelangen Sie zu den " TV Favoriten- listen". Hier sind diejenigen Programme eingetragen, die Sie in der TV- Programmverwaltung mit einem Symbol für die ent- sprechende Favoritenliste gekennzeichnet haben:

Sport

• Die Bedienung erfolgt ebenso wie in der Programmliste "Alle TV-Programme".
- Wie Sie die Einträge für eine Favoritenliste vornehmen oder deren Namen ändern, lesen Sie in dem Abschnitt 5.3 weiter unten nach.

RECALL Umschalten zum letzten Programmplatz

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie Taste RECALL. Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

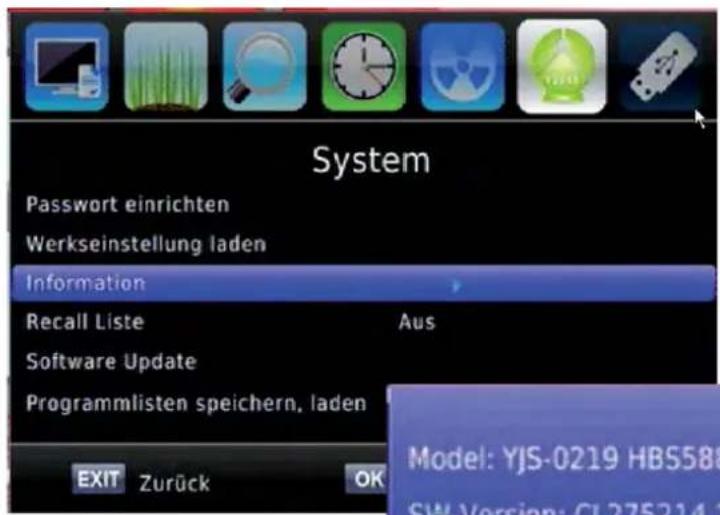

Wird im Menü „System“ die 'Recall- Liste' auf 'Ein' gestellt, so werden alle Pro-

Zurück C0001 n-tv C0002 RTL Television C0003 SR Fernsehen C0005 EinsExtra A0006 DRadio Wissen C0007 Das Erste HD C0008 SHT2 12188 H 27500 ASTRA 1H.1KR.1L.1M ViENNALE VIRIEN & VIVIEN & VIVIEN RICH Ausschalten auf

gestellt, so werden alle Programme in einer Recall-Liste gespeichert, die während des Betriebs im Laufe der Zeit eingeschaltet wurden.

Diese Liste wird mit der RECALL-Taste aufgerufen.

Standby Mode wird die Liste wieder zurückgesetzt und damit gelöscht.

4. BEDIENUNG DES RECEIVERS

4.4 Umschalten zwischen TV- und Radiobetrieb

TV/RADIO

• Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.
• Um die Radioprogramme zu empfangen drücken sie die Taste TV/RADIO. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

A0009_Bayern 1 9 A0009 Bayern 1 16:55 16:05-18:00 Bayern 1 - Das Bayernmagazin 18:00-18:05 Nachrichten, Wetter, Verkehr

- Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so wird das TV-Bild abgeschaltet. Es erscheint ein bewegtes Radio-Hintergrundbild.

- Radioprogramme werden teilweise auch mit der unten beschriebenen Sprachumschaltungsfunktion ausgestrahlt. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

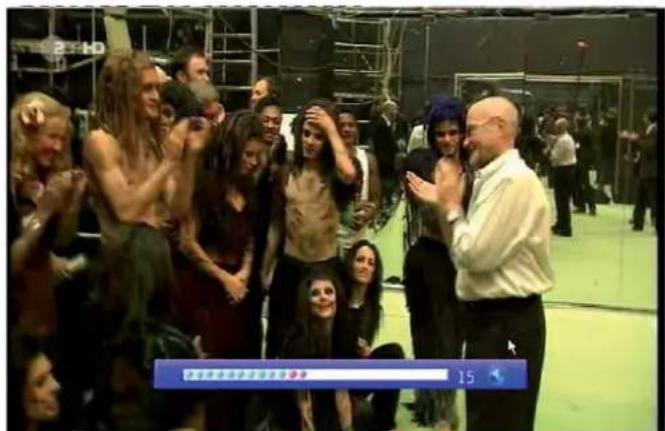

4.5 Lautstärkeregelung und Tonstummschaltung

[NO TEXT]

Mit den Tasten auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeeinstellung wird in Form einer 32-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingeblendet.

Mit der Mute-Taste 📁 können Sie den Ton stummschalten, dabei erscheint dann auf dem Bildschirm links oben das durchgestrichene Lautsprecher-symbol „Stumm“ als Kennzeichen.

Bei erneutem Drücken derselben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.6 Tonart und Sprache wählen

AUDIO

Audio-Sprache Deutsch Englisch Französisch Italienisch Spanisch OK Bestätigen Silvio Berlusconi Italian Prime Minister EURO SUMMIT: THE DAY AFTER NEWS

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der roten Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können.

Welche Sprachen und wieviel zum Wechseln

vorliegen hängt von der Programmaussstrahlung ab.

Mit EXIT das Fenster schließen. Automatisch wird die neue Sprache auf dem Programmplatz gespeichert.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

Mit den Tasten 📂 und können Sie Stereo, linker Kanal, rechter Kanal und Mono-Tonspur einstellen. Die Einstellung erscheint rechts im Fenster.

Linko

Storoo

Rechts

4.7 AC3-Tonsignale empfangen

AUDIO

Die -Taste

verwenden Sie nicht nur um zwischen verschiedenen übertragenen Sprachen umzuschalten.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentas-

Audio-Sprache Deutsch Nicht defini Nicht defini Deutsch OK Restätigen

te (AUDIO) können Sie die verschiedenen Tonsysteme (z.B. Stereo / Dolby Digital AC-3) für das aktuelle Programm auswählen. Wenn Sie auf die Tonart „AC-3“ wechseln, legt der Receiver den Ton an die „Audio Digital“-Ausgangsbuchse an. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. Pro 7.).

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4. BEDIENUNG DES RECEIVERS

4.8 Umschalten der Bildschirmauflösung des HDMI-Ausgangs (grüne Funktionstaste)

HDMI

Sie haben damit die Möglichkeit, statt über das Bedienmenü, mit dieser Direktfunktion manuell zwischen den verschiedenen Bildformaten des HDMI-Ausgangs umzuschalten.

Ist ein Flachbildschirm mit HDMI-Eingang angeschlossen, so drücken Sie ein- oder mehrmals die Taste HDMI auf ihrer Fernbedienung. Das Bildformat ändert sich daraufhin wie folgt:

5761 → 576P → 720P → 1080I → 576I

- Sollten Sie Probleme bei der Darstellung des Bildes über den HDMI-Ausgang haben, so wechseln Sie auf die Verbindung mit Scartkabel und verändern die Auflösungseinstellungen unter dem Menü Bild-/Videoeinstellungen. Anschließend versuchen Sie erneut die Übertragung über die HDMI-Verbindung.

4.9 Umschaltung des Bildschirmformats FORMAT (gelbe Funktionstaste)

Direkte Formatumschaltung des Videoausgangssignals/Bildschirmformats: Auto, 4:3 Vollbild, 4:3 Pan&Scan, 4:3 Letterbox, 16:9 Ganzer Bildschirm, 16:9 PilarBox, 16:9 Pan&Scan.

Wählen Sie die passende Einstellung zu Ihrem Bildschirmtyp und nach Ihren Sehgewohnheiten. Bei 4:3-Geräten eignet sich häufig die 4:3 Letterbox-Einstellung, um auch 16:9 Ausstrahlungen ohne Verzerrung zu sehen.

4.10 Untertitel aktivieren/deaktivieren SUBTITLE

Liefert ein Programm ein digitales DVB-Subtitle-Signal (Untertitel, nicht über Videotext), können Sie dieses mit dieser Taste ein- bzw. ausschalten.

4.11 Videotextempfang TEX(Speichert bis zu 800 Seiten)

Der Receiver hat einen integrierten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer weiteren Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint. Mit der grünen Taste TEXT wird die Videotextseite 100 des gerade aktuellen

100 100 ProSieben 30.04.08 17:09:05 Handyvertrag ohne Schufa + Fotohandy für Jedermann! 266 16:59 taff......405 17:59 NEWSTIME......110 Einigung:Post-Streik ist abgewendet 113 Paltrow arbeitet mit vollem Einsatz 434 HANDYVERTRAG TROTZ SCHUFA!. 265 1.000 Angestellte im Erotik-Shop... 408 Ab morgen neu im Kino: "Iron Man".. 443 Locker: Heimarbeit statt Bürostress 755 1.000,- mit nur einer SMS abgrumen! 880 Programm 300 Heute...... 301 Spielfilme.. 310 Serien...... 340 TV total.... 371 Urlaubsreif? Jetzt buchen 900 Kredite ohne Schufa...... 263 Mitglieder sparen beim Single-Treff 534 Die Besten Flirt & Dating Lines 644

Programms aufgerufen.

Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten oder mit PR▲ / SEI tenweise blättern

4. BEDIENUNG DES RECEIVERS

4.12 Aufrufen der Timer-Ereignisübersicht (Maue Funktionstaste) Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Direkter Aufruf der Timer-Übersicht mit der blauen Funktionstaste TIMER

Wenn Sie nicht zu Hause sind und eine Sendung mit Ihrem Rekorder aufnehmen wollen, so können sie den Receiver automatisch ein- und ausschalten lassen. Sie können diese Funktion als Ein- und Ausschalt-Timer mit bis zu 30 Timerplätzen nutzen.

Ebenso lässt sich ein solches Timer-Ereignis auch über den Elektronischen Programmführer (EPG) programmieren.

Hinweise! Achtung!

• Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Kapitel 7.4 „Uhreinstellung“
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer. Kurzes Trennen vom Stromnetz bewirkt im eingeschalteten Betrieb die automatische Uhrzeit-Neueinstellung vom Satelliten.
• Findet vor der Auslösung eines Timers ein Stromausfall statt, so kann die aktuelle Uhrzeit verloren gehen, folglich kann der Timer nicht starten.
• Durch die Auto-Standby Funktion (Ausschalten) im Menü 'Zeit' schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby). Die Timerfunktion wird dadurch aber nicht beeinträchtigt, da diese Vorrang hat.

Timer für bis zu 30 Timer täglich, wöchentlich, .....

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

1. Aktivieren Sie mit der Taste TIMER das Timerübersichtsfenster, um die Angaben für bis zu 30 Timer zu machen.
2. Dann wählen Sie einen Timerplatz aus, um ihn mit der grünen Taste „Bearbeiten“ zu ändern oder mit der roten Taste „Hinzufügen“ ein neues Timerereignis zu speichern. Das Timer-Eingabefenster wird geöffnet:

Timer-Liste Timer Programmv Datum Zeit Wiederhol Status 01 ZDF HD 10 Timer Hinzufügen Programm Typ TV Progr. Nr. 0002 Programm Name ZDF HD Datum (M/T/J) 10/26/2011 Startzeit 08:49 Endzeit 10:15 Wiederholung Einmalig Modus View Hinzufüg Bearbeite Löschen EXIT EXIT

TV; Radio
TV-Programmplatz; 1 .. 5000
Programmnamen (automatisch)
Datum
00:00 ... 23:59
00:00 ... 23:59
Einmalig, Tägl.; Wöchentl.

1. In der ersten Zeile wählen Sie aus, ob Sie ein TV- oder Radioprogrammeinschalten möchten.

4. BEDIENUNG DES RECEIVERS

1. In der zweiten Zeile „Programm Nr.“ stellen Sie mit ◀; deh Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll.
2. Die nächste Zeile „Programm Name“ wird automatisch ausgefüllt.
3. Stellen Sie mit den Tasten 0..9 in der Zeile „Datum“ den Monat, den Tag, ... ein.
4. Wenn Sie nun mit der Taste PR auf „Startzeit“ und „Endzeit“ fahren, können Sie mit den Tasten 0.. einstellen, um welche Uhrzeit sich der Receiver ein-/ausschalten soll.
5. "Wiederholung" wählen Sie den Wiederholrhythmus.

Einmal: Timer schaltet zu einem bestimmten Termin ein.

Täglich: Timer schaltet täglich zur angegebenen Zeit ein und aus.

Wöchentl.: Timer schaltet jede Woche am selben Wochentag ein u. aus.

1. Mit Bestätigen von OK speichern Sie die Einstellung und verlassen nun das Eingabefenster
2. Drücken Sie erneut die rote Taste „Hinzufügen“, um den nächsten Timerplatz einzustellen (siehe Schritt 2. bis 10)

Ablauf eines Timers

Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert und aus der Liste gelöscht. Die Daten werden automatisch zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so dass sich der Receiver beispielsweise wöchentlich ein- und ausschaltet.

Automatisches Abschalten im TV-Betrieb:

Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher im Timer die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

Timer programmieren über EPG mit Taste OK

Wenn Sie mit der EPG -Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer OK betätigen, öffnet sich das Eingabefenster, in dem die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

Timer-Liste Timer Programmy Datum Zeit Wiederhol Status Timer Hinzufügen Programm Typ TV Progr. Nr. 0002 Programm Name ZDF HD Datum (M/T/J) 10/26/2011 Startzeit 08:49 Endzeit 10:15 Wiederholung Einmalig Modus View OK Bestätige EXIT EXIT Neue Daten der ausgewählten Sendung werden automatisch ausgefüllt EXIT Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt. OK Daten bestätigen und als neues Timer-Ereignis anlegen

4. BEDIENUNG DES RECEIVERS

4.13 Programminformation INFO

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Um die Informationen zum aktuellen Programm zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

Pogramname Symbol für Video-textausstrahlung Uhrzeit C0002 ZDF HD 14:53 14:15-15:00 Die Küchenschlacht 15:00-15:05 heute Uhrzeit;Titel der laufenden und nachfolgenden Sendung Zeitbalken für den Ablauf der aktuellen Sendung

Nach ca. 5 Sekunden verschwindet die Programm-Information automatisch wieder. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern Option/ Anzeige-Zeit).

Programminformation 2x INFO

Um die technischen Informationen (Sendeparameter) zum aktuellen Programm zu erhalten drücken Sie 2 mal INFO.

Folgende Einblendung erscheint unten am Bildschirm:

Uhrzeit;Titel der laufenden und nachfolgenden Sendung Pogramname Detail-Informationen zur gewählten Sendung Antennen- und Programmeinstellungen ZDF HD 09.31:10:15 Die Rosenheim-Cops 10.15-11:00 SOKO Kitzbühel Die Rosenheim-Cops 1/3 Anton Wechselberger, Leiter der Rosenheimer Agrarbank, wird ermordet. Am Tatort finden die Cops ein Amulett, das Ihnen Rätsel aufgibt: Hat es tatsächlich dem Täter gehört? Der aufwändige Lebensstil des Toten und die Entdeckung, dass er neben seiner Frau auch noch eine 019.2 E ASTRA 1H,1KR,1L,1 11362MHz H 22000KHz LOF:09750MHz 22kHz:Auto DiSEqC: 1:0 Qualität 62% 62% QUALität: <20% kein Signal ab 20% Empfang möglich (4 Punkte) ab 45% normaler Empfang (10 Punkte) (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%)

4. BEDIENUNG DES RECEIVERS

4.14 Der elektronische Programmführer

EPG

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der Receiver erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden im Receiver gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Hinweis!

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPG und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.
2. Mit den Tasten können Sie ein Programm asuwählen.

Programmführer 0002 ZDF HD Tue. 25 Oct 2011 10:1 25 Oct 10:15-11:00 SOKO Kitzbühel 25 Oct 11:00-11:15 Tagesschau 25 Oct 11:15-12:00 drehscheibe Deut.. 25 Oct 12:00-13:00 ARD-Mittagsmaga.. 25 Oct 13:00-13:15 heute - in Deutsch.. 25 Oct 13:15-14:00 Die Küchenschlacht 25 Oct 14:00-14:05 heute 25 Oct 14:05-15:00 Topfgeldjäger 25 Oct 15:00-15:15 heute - in Europa 25 Oct 15:15-16:00 Herzflammern 25 Oct 16:00-16:15 heute - Wetter SOKO Kitzbühel News Für Michelle und Billy ist es eine Liebesheirat, für die beiden Familienoberhäupter eine Provokation. Als Michelle nach der Hochzeit ermordet aufgefunden wird, eskaliert die Fehde. (Erstsendung: 09.04 2004) Teil 2 morgen vormittag Seite: 2 / 3 OK Timer INFO Timer List Seite abwärt Seite aufw

Die Programmübersicht enthält:

* Name und Titel der Sendung. * Datum mit Anfangs- und Endzeit Für alle Sender, die diese Info aus- strahlen und deren Programmplätze schon einmal aufgerufen wurden.

OK Sendung mit Uhrzeiten als Timer über nehmen INFO springt in Timer-Übersicht GELB Blättert in Detail-Info eine Seite weiter BLAU Blättert in Detail-Info eine Seite zurück

Detail-Informationen zur gewählten Sendung: Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

1. Mit den Tasten PR▲ oder können Sie eine Sendung markieren. Entsprechend wird eine Sendung markiert, zu der im rechten Bildbereich Detailinformationen eingeblendet werden (soweit sie ausgestrahlt werden).
2. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste OK. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint:
3. Verlassen Sie mit EXIT die Programmübersicht (TV Führer).

Radio Führer Durch betätigen der Taste TV/RADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

4. BEDIENUNG DES RECEIVERS

Timer programmieren über EPG mit Taste OK

Wenn Sie mit der EPG -Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer OK betätigen, öffnet sich das Eingabefenster, in dem Sie die Angaben verändern können mit denen die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

Timer-Liste Timer Programmv Datum Zeit Wiederhol Status Timer Hinzufügen Programm Typ TV Progr. Nr. 0002 Programm Name ZDF HD Datum (M/T/J) 10/26/2011 Startzeit 08:49 Endzeit 10:15 Wiederholung Einmalig Modus View OK Bestätige EXIT EXIT OK Daten bestätigen und als neues Timer-Ereignis anlegen EXIT Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt.

Wenn der Status auf 'Einmal', 'Täglich' oder 'Wöchentlich' gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

Hinweise!

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der Receiver speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.15 Aufrufen und Bedienung der Menüs

MENU

Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen:

HAUPTMENÜ:

Programmverwaltung Programmliste bearbeiten EPG Sortieren Voreinstellung EXIT Zurück OK Bestätigen

Hauptmenüpunkt:

Mit OK

Untermenüpunkte öffnen

Bewegen und Ändern im Menü:

MENU

Aufrufen oder Ausblenden des Hauptmenüs

← ;

OK

PR ▲ PR ▼

0 .. 9

EXIT

Schrittweises wechseln der Hauptmenüpunkte

Doppelfunktion:

1. Untermenü öffnen/schließen
2. Aktivieren und bestätigen von Einstellungen/Befehlen

Auswahl der Untermenüzeile (Zeilenmarkierung nach oben/unten)

Direkteingabe von Einstellungswerten

Verlassen eines Untermenüs, Speichern der Einstellungen und zurück zum vorhergehenden Menü.

4. BEDIENUNG DES RECEIVERS

4.16 Video-/DVD-Rekorder-Betrieb

• Sie können auch einen Video- oder DVD-Rekorder zum Aufzeichnen von Satellitenprogrammen und zum Abspielen von Aufzeichnungen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluss Ihres Videorecorders nutzen Sie die Scartverbindung (Kapitel 3, "Installation"). Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.
• Die Steuerung Ihrer Rekorderaufzeichnung über VPS ist nicht möglich.
• Zur Wiedergabe müssen Sie den Rekorder direkt mit einem Scartkabel mit dem Bildschirm verbinden.
• Aufnahmen können durch die OSD-Einblendungen des Receivers gestört werden. Achten Sie daher darauf, dass während einer Aufzeichnung keine Taste betätigt wird.
• Vergewissern Sie sich vor dem Start einer Aufzeichnung, dass nicht die Tonstummschaltung aktiviert ist oder die Lautstärke des Programms zu gering eingestellt wurde.
• Mit der im nachfolgenden Abschnitt beschriebenen Timer-Funktion lassen sich zur Aufzeichnung Programme zu vorbestimmten Zeiten ein- und ausschalten.

5. PROGRAMME VERWALTEN

5 Programme verwalten

(Programmliste einsehen, sortieren, löschen, sperren, umbenennen)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert.

Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

Programmverwaltung Programmliste bearbeiten EPG Sortieren Voreinstellung Password eingeben XXXXX

Drücken Sie die Taste MENU dann PR▼

'Programmverwaltung' und mit OK wechseln Sie ins Menü „Programmliste bearbeiten“.

Um Fehlbedienungen zu vermeiden ist diese Funktion durch das Passwort der Kindersicherung geschützt. Geben Sie also den 6-stelligen Code ein (bei Auslieferung '000000'). siehe Abschnitt 7.6 Passwort einrichten - Kindersicherung).

Sie befinden sich sofort in der Programmliste zum Sortieren, Favoriten festlegen sperren, löschen und Überspringen von Programmnamen (s.u).

Markieren Sie mit den PR▼/Tasten einfach das Programm und nutzen Sie OK um das Programm jeweils zu bearbeiten.

Programmliste aller gespeicherten Programme

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins Sat.: ASTRA 1H.1KR.1L, Freq.: 12545 Sym.: 22000 Pol.: H Bewegen Überspring Sperten Löches FAV INFO GOTO FAV Umbenem Satellite

Das aktuell ange- wählte Programm läuft in einem kleinen Fenster als Live-Bild

Empfangsparameter des aktuell markier- ten Programms

ROT ⇒ Bewegen/Verschieben auf andere Programmplatznummer

GRÜN⇒Programme zum Überspringen kennzeichnen

GELB ⇒ Sperren zur Kindersicherung, mit 🔒 kennzeichnen

BLAU⇒ Löschen von Programmen

FAV⇒Programme als Favoriten kennzeichnen

INFO⇒ Umbenennen eines Programmnamens

GOTO⇒Satellit auswählen

5. PROGRAMME VERWALTEN

Einträge vornehmen/Programme bearbeiten

1. Sie können Programme mit PR ▲▼, oder auswählen und mit OK auf das Fernsehbild schalten.
2. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Farbstasten ROT, BLAL oder GABNERerseis. Je nach Vorgang erhalten die ausgewählten Programme eine Kennzeichnung oder Symbol, wie ♥
3. Erst beim Verlassen des Menüs mit EXIT werden die Änderungen endgültig gespeichert.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit der entsprechenden Taste, GELB auf. Anschließend mit Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste EXIT verlassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert, nachdem die Meldung „Speicherung - bitte warten“ wieder erloschen ist.

5.1 Bearbeiten der Radioprogrammliste

TV/RADIO

Programmliste bearbeiten Alle Radio 0009 Bayern 1 0010 Bayern 2 0011 BAYERN 3 0012 BR-KLASSIK 0013 B5 aktuell 0014 BAYERN plus 0015 on3-radio 0016 BR Verkehr Sat. : ASTRA 1H,1KR,1L, Freq. : 12266 Sym. : 27500 Pol. : H Bewegen Überspring Sperrten Löschen FAV INFO GOTO Umbemens Sateilit

Die Liste der Radio-programme wird auf dieselbe Weise wie die TV-Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem Sie die Taste TV/RADIO drücken, während die Programmbearbeitung aufgerufen ist.

5. PROGRAMME VERWALTEN

5.2 Bearbeiten in einzelnen Satelliten-Programmlisten

GOTO

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste H 0002 ZDF HD 0003 RTL Televis 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins Satellitenliste ✓ Alle TV-Liste 019.2 E ASTRA 1H,1KR,1L.1 013.0 E HOTBIRD 6,7A,8 042.0 E TURKSAT 2A, 3A Pol.: H TRA 1H,1KR,1L, 362 000

Um gezielt in Programm- listen nur einzelner Satelli- ten zu arbeiten, wählen Sie über die Taste GOTO den gewünschten Satelli- ten aus.

5.3 Programmliste sortieren, löschen, sperren, umbenennen

Bewegen

Programm auf anderen Platz in der Programmliste verschieben ROT

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten. Drücken Sie die Taste ROT. Sie befinden sich im Verschieben-Modus.

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins Sat.: ASTRA 1H.1KR.1L, Freq.: 11362 Sym.: 22000 Pol.: H Bewegen Überspring Sperren Löschen FAV INFO GOTO Satzeln

1. Sie fahren das Programm mit den PR ▲ Tps- ten an, das Sie verschieben wollen.
2. Wählen nun das Programm durch betätigen der Taste ROT aus. Als Markierung erscheint nun das Zei-

chen'

Sie können auch mehrere Programme markieren und gleichzeitig verschieben.

1. Mit den Tasten PR ▲ PR▼, oder ↓ 0 .. suchen Sie nun die Stelle, wohin Sie das/die Programm(e) verschieben möchten.

2. Mit der Taste ☐ ok fügen Sie das angewählte Programm am neuen Platz in die Liste ein.

3. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Achtung! Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

5. PROGRAMME VERWALTEN

← Überspringen eines Programms (GRÜN - Taste)

Sie möchten beim durchschalten der Programme mit den Tasten PR▲ oder PR▼, Programme überspringen. Alle so markierten Programmplätzen werden beim „Durchzappen“ übersprungen. Drücken Sie die Taste GRÜN. Sie befinden sich nun im Überspringmodus:

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins Sat.: ASTRA 1H.1KR.1L, Freq.: 11362 Sym.: 22000 Pol.: H Newsgen Überspring Sierren Löschen FAV INFO GOTO Umsengen Satelit

Wählen Sie einfach mit den Tasten PR ▲ oder PR ▼ das Programm aus und drücken Sie die Taste GRÜN, um es zu "markieren". Das Programm wird

mit „Skip“ gekennzeichnet.

Wirksam wird die Kennzeichnung jedoch erst, wenn Sie das Menü mit EXIT verlassen haben.

Sperren Sperren eines Programms zur Kindersicherung (- Taste) B

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Drücken Sie die Taste GELB. Sie befinden sich im Sperren-Modus.

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins Sat: ASTRA 1H.1KR.1L. Freq.: 11362 Sym.: 22000 Pol.: H Bewegen Überspring Sperren Löschen FAV INFO GOTO Tümmensen Satelist

Wählen Sie einfach mit den

Tasten PR▲ oder PR▼ das Programm aus und drü- cken Sie die Taste GELB, um es zu "sperren".

Das Pro- gramm wird mit ge-

kennzeichnet.

Wirksam wird die Sperrung jedoch nur, wenn die Kindersicherung über ein Passwort im Menü "System" aktiviert ist. (siehe auch Abschnitt 7.6 Kindersicherung).

So kann im Menü "Programmliste bearbeiten" zwar ein Programm als gesperrt gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

5. PROGRAMME VERWALTEN

⊗ Löschen Löschen eines Programms (- Taste)

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig.

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins information Wirklich Mächen ? (OK).Löschen [Exit].Abbruch Freq. : 11362 Sym. : 22000 Pol. : H

1. Wählen Sie mit PR▲
   PR▼ den Programmplatz aus und bestätigen mit BLAU.

2. Endgültig gelöscht das Programm erst, wenn mit OK das Abfragefenster „Wirklich löschen?“ bestätigt wird. Bei der Eingabe EXIT „Abbruch“ wir das Programm nicht gelöscht, bestätigen Sie aber mit OK „Löschen“, so werden sie gelöscht.

3. Es können Programme nur einzeln nacheinander gelöscht werden.

Achtung!

Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, Vorsicht beim Löschen!

5. PROGRAMME VERWALTEN

Favoritenlisten erstellen und bearbeiten

Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können. So können Sie in diesem Menü die Programme in bis zu 4 verschiedene Favoritenlisten einsortieren.

Favorit

Programme in eine von 4 Favoritenprogrammlisten aufnehmen (FAV - Taste)

In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten. Vorprogrammiert sind 4 verschiedene: Film, Nachrichten, Sport, Musik. Favoritenlistensymbol

Programmliste bearbeiten Alle TV-Programme 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 kabel eins Favorite Type Aus Film Nachrichten Sport Musik Sym.: 22000 Pol.: H Bewegen Overspring Sperten Löschen FAY Umbeneun Saten

Die Einblendung der Favoritenprogrammliste während des TV-Betriebs mit FAV enthält nur die mit dem entsprechenden Symbol, wie z.B. ♥ , gekennzeichneten Lieblingsprogramme.

Wollen Sie in eine andere Favoritenliste wählen, so drücken Sie Taste FAV erneut.

Im normalen TV Betrieb können diese Listen mit der Taste FAV angewählt werden. Wird ein Programm aus einer Favoriten liste angewählt, so sind nur noch die Programme dieser Liste anzuwählen. Mit OK und Ok auf einem Programmplatz kann die Gesamtliste wieder angewählt werden

Favoritenlistensymbol und -name

1. Markieren Sie mit der PR▼/Taste einfach das Programm
2. Drücken Sie FAV
3. Wählen Sie mit OK zuerst die Liste an, in die Sie ein Programm kopieren wollen. Es wird ein Symbol vor die Liste gesetzt. Sie können ein Programm auch gleichzeitig in mehrere Listen kopieren. Mit Exit verlassen Sie diese Auswahl.
4. Das Programm wird in der Liste mit einem Symbol gekennzeichnet.
5. Indem Sie statt einen Listennamen „Aus“ wählen, können Sie ein Programm aus der Liste wieder entfernen. Mit EXIT gehen Sie zu den Programmen zurück.

5. PROGRAMME VERWALTEN

Umbenennen Programmnamen ändern ( INFO - Taste)

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

1. Wählen Sie mit PR ▲ PR ▼ den Programmplatz aus.
2. Dann öffnen Sie mit INFO das Fenster 'Umbenennen'.
3. Wählen Sie über die Zeichenmaske mit den Pfeiltas-

ten ▶▶ PE ▶▶ einen Buchstaben aus und bestätigen jeweils mit OK, bis der neue Name (max. 14 Zeichen) komplett ist..

Mit der 'Zurück' können Sie immer den letzten Buchsta- ben löschen (Backspace).

Programmliste bearbeiten Alle TV-Programme ARD 0001 Das E 0002 ZDF H 0003 RTL T 0004 SAT.1 0005 ProSie 0006 RTL2 0007 Super 0008 kabel Bewegen Überspring Spreen Löschen FAV INFO GOTO FAV Umbereun Satellid

Mit 'Groß aus' schalten Sie zwischen Klein- und Großbuchstaben um.

1. Nach Bestätigung der Taste 'OK' wird der neue Name gespeichert, mit 'Abbruch' EXIT wird der alte Name beibehalten.

5.4 Recall-Liste

System Password einrichten Werkseinstellung laden Information Recall Liste Ein Software Update Programmlisten speichern, laden EXIT Zurück OK Bestätigen Zurück C0001 VIVA Österreich C0002 Das Erste HD C0003 ZDF HD C0004 Karamel TV C0005 24 C0006 TVNET C0007 RTL Television C0008 RTL2 C0009 Super RTL 12226 H.27500 ASTRA 1H.1KR.1L.1M EXIT EXIT OK Bestätig

Wird im Menü „System“ die 'Recall- Liste' auf 'Ein' ge-stellt, so werden alle Pro-gramme in einer Recall-Liste gespeichert, die während des Betriebs im Laufe der Zeit eingeschaltet wurden.

Diese Liste wird mit der RECALL-Taste aufgerufen.

Durch Ausschalten auf Standby Mode wird die Liste wieder zurückgesetzt und damit gelöscht.

5. PROGRAMME VERWALTEN

5.5 Sortieren

Im Menü „Sortieren“ unter dem Hauptmenü „Programmverwaltung“ finden Sie eine Möglichkeiten zur Bearbeitung Ihrer Programmliste. Die Programmliste wird nach verschiedenen Kriterien sortieren

Programmverwaltung Programmliste bearbeiten EPG Sortieren Voreinstellung Voreinstellung Freie/Verschlüsselt Nach Freq. A-Z EXIT Zurück OK Bestätigen

Mit dieser Funktion können Sie die Programmliste automatisch sortieren lassen.

Sie erhalten 4 Sortierreihenfolgen zur Auswahl:

Werkseinstellung: Die Programmliste wird in der Reihenfolge sortiert, wie die Werkseinstellung sortiert ist. Gelöschte Programme bleiben gelöscht. Hinzugefügte Programme bleiben am Ende der Liste erhalten.

Freie/Verschlüsselt Unverschlüsselte Programme (FTA) an den Anfang stellen, verschlüsselte hinten an.

Nach Frequenz Aufsteigend nach Transponder-Frequenz sortiert.

A-Z Nach Programmnamen alphabetisch von A-Z sortieren.

Mit OK oder Verlassen der Zeile wird die Programmliste sofort umsortiert.

Warnung! Durch diese Sortierfunktion wird Ihre Programmliste geändert. Die Sortierung bleibt dauerhaft erhalten.

5.6 Neue Programme suchen

Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muss deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden. Es gibt im Receiver verschiedene Möglichkeiten der Programmsuche

Die detaillierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 6 unter "Programmsuche".

5. PROGRAMME VERWALTEN

5.7 Programme speichern, laden

Im Menü „Programme speichern, laden“ unter dem Hauptmenü „System“ finden Sie weitere Möglichkeiten zum Verwalten Ihrer Programmliste.

Hier können Sie die persönlich bearbeitete Programmliste speichern und damit sichern.

System Passwort einrichten Werkseinstellung laden Information Recall Liste Ein Software Update Programmlisten speichern. laden EXIT Zurück OK Bestätigen Programmlisten spe Von USB laden Auf USB speichern EXIT Zurück OK Bestätigen

Von USB laden Eine auf ein angeschlossenes USB-Speichermedium gespeicherte Programmliste wird über die USB-Schnittstelle geladen. Die Dateinamenerweiterung muss lauten: '.DBM'

Mit OK starten Sie den Vorgang. Mit können Sie den Vorgang wieder abbrechen. Es erscheint die Meldung "Bitte warten". Zum Schluss erscheint die Meldung "Speicherung erfolgreich".

Auf USB speichern: Die aktuelle Programmliste wird auf ein angeschlossenes USB-Speichermedium gespeichert. Die Dateibezeichnung lautet: 'MSD7828_Database_xxx.DBM' Sie ist über den Befehl „Von USB laden“ wieder rückladbar. Mit OK erscheint die Meldung "Bitte warten". Zum Schluss erscheint die Meldung "Speicherung erfolgreich".

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6 Für Fortgeschrittene: Suchen von Programmen

Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Programmsuchfunktionen:

Es gibt im Receiver verschiedene Möglichkeiten neue Programme zu suchen:

• Einen kompletten Satelliten absuchen 'Einzelsatellitensuche' oder mehrere Satelliten 'Multi-Satellit Suche' (Abschnitt 6.3)
• einen/e Transponder/Frequenz absuchen (TP-Liste, Abschnitt 6.1).

Programmsuche Antenne, Prog. Suche EXIT Zurück OK Bestätigen

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden nicht aus den Programmlisten gelöscht, sondern müssen manuell über das Menü „Programmverwaltung“ gelöscht werden (Abschnitt 5.3).

Satellit auswählen

Antenne, Prog.Suche Satellit 001 007.0E Ku_EUTELSAT 002 010.0E Ku_EUTELSAT 003 013.0E Ku_HOTBIRD 6 004 016.0E Ku_EUTELSAT 005 019.2E Ku_ASTRA 1H, 006 023.5E Ku_ASTRA 1E, 007 026.0E Ku_BADR-2,3, 008 028.2E Ku_ASTRA 2A, Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Bearbeiten Hinzufügen Löschen Suchen Transponder Auswählen EXIT

Diese Anzeige dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar.

Qualität:

<20% kein Signal
ab 20% Empfang möglich (4 Punkte)
ab 45% normaler Empfang (10 Punkte)
(bei 60cm Antenne auf Astra 19°;
bei 80cm, Erhöhung um ca. +5%)

TP Suche (Taste) BLAU Startet den Programmsuch- lauf auf dem gewählten Transponder

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6.1 TP Suche -- Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Versehen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt

gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

1. Aktivieren Sie mit den Tasten

MENU, und den Me-OK

nüpunkt "Programmsuche// Antenne, Prog.Suche",

1. dann mit der Taste GOTO das Untermenü "Transponder".

Antenne, Prog.Suche Satellit 001 007.0E Ku_EUTELSAT 002 010.0E Ku_EUTELSAT 003 013.0E Ku_HOTBIRD 6 004 016.0E Ku_EUTELSAT 005 019.2E Ku_ASTRA 1H 006 023.5E Ku_ASTRA 1E, 007 026.0E Ku_BADR-2,3, 008 028.2E Ku_ASTRA 2A. Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein Qualitat GOTO OK EXIT Bearseiten Hinzfügen Löschen Suzchen

Satellit auswählen

Vorbelegte Transponderliste Frequenz, Symbolrate und Polarisation sind einem Transponder zugeordnet

Antenne, Prog.Suche Transponder 009 11362 H 22000 010 11464 H 22000 011 11671 H 22000 012 11720 H 27500 013 11758 H 27500 014 11798 H 27500 015 11836 H 27500 016 11876 H 27500 Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Bearbeiten Hinzufügen Löschen Suchen Satellit Auswahlen EXIT

Suchen (Taste BLAU): Startet den Programmsuchlauf auf dem gewählten Transponder

TP Bearbeiten (Taste KRÜN) Zum Ändern der Parameter eines vorhandenen Transponders

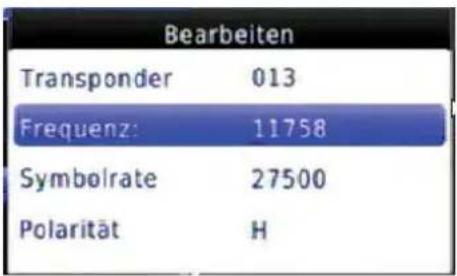

Bearbeiten Transponder 013 Frequenz: 11758 Symbolrate 27500 Polarität H

TP Löschen (Taste GELB): Löscht den aktuell gewählten Transponder

TP Hinzufügen (Taste) ROT Eingabe der Parameter eines neuen Transponders

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Satellit Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten. (max. 255) Zur Auswahl stehen eine Menge vorprogrammierter Satelliten, wie ASTRA, HOTBIRD. Die Auswahl der Namen erfolgt mit PR▲ oder PR▼ Der Satellitenname lässt sich ändern (siehe Abschnitt 7.2).

Transponder Übertragungskanal. Die Transpondernummern sind pro Satellit in der (max. 3000) Reihenfolge wie sie eingegeben wurden, meist nach aufsteigender Frequenz, durchnummeriert. Neue Transponder werden hinten angehängt. Die Nummerierung hat daher nichts mit den Transpondernummern der Satellitenbetreiber zu tun.

TP Frequenz Sendefrequenz des Satelliten auf einem Transponder.

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird.

Polarität Empfangsebene des LNB: "H" (Horizontal) oder "V" (Vertical)

Bearbeiten Mit diesem Befehl können Sie die obigen Daten des ausgewählten Übertragungskanals (Transponder) ändern (siehe Abschnitt 5.2).

Hinweis!

Ändern Sie nicht die Daten der vorprogrammierten Transponder, da sonst die zugehörigen vorprogrammierten Programme verloren gehen können.

Hinzufügen Mit diesem Befehl können Sie neue Satelliten oder Übertragungskanäle (Transponder) einrichten, indem neue Transponder mit den Sendedaten hinzugefügt werden (siehe Abschnitt 5.2).

Löschen Mit diesem Befehl können Sie Satelliten oder Übertragungskanäle (Transponder) löschen, indem die Transponder mit den Sendedaten herausgelöscht werden (siehe Abschnitt 5.2).

Suchen Mit diesem Befehl Starten Sie den Programmsuchlauf auf dem gewählten Satelliten oder Transponder.

Suchmodus Bei Voreinstellung werden nur die gespeicherten Frequenzen abgesucht. Bei eingeschalteter 'Netzwerksuche', werden Daten aus der „Network Information Tale“ vom Satelliten ausgelesen und verwertet z.B. neue Transponder angelegt. Einstellen mit 📄/“Netzwerk" oder "Vor-einstellung".

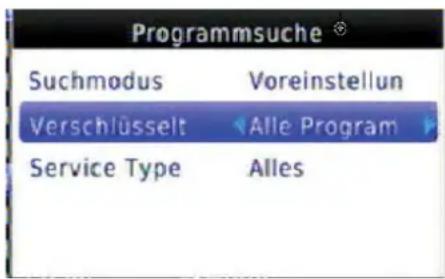

Programmsuche Suchmodus Voreinstellun Verschlüsselt Alle Program Service Type Alles

Verschlüsselt Bei 'Freie Programme' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Alle Programme' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet. Einstellen mit 📄: "Freie Programme", oder "Alle Programme".

Service Type Einstellen, ob nur TV-Programme, Radio-Programme oder Alles gesucht werden soll.

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Programmsuchlauf

1. Wählen Sie mit den Tasten PR ▲▼ in der linken Liste den Satelliten aus, auf dem gesucht werden soll.
2. Dann rufen Sie mit der Taste GOTO die "Transponder-Liste" auf.
3. Wählen Sie nun mit PR ▲▼ den Über- tragungskanal (Trans-

ponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden angezeigt und sollten nicht verändert werden, da die zugehörigen vorprogrammierten Programme verloren gehen können. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit PR ▲▼ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

1. Starten Sie mit dem Befehl 'Suchen' (Taste BLAU) ganz unten den Suchlauf. Das Transponder-Suchlauffenster öffnet sich:
2. Wählen Sie, ob sie nur unverschlüsselte (Freie) oder alle Programme (Alle) suchen möchten und starten mit OK den Suchprozess:.
3. Nach einigen Sekunden werden nacheinander die gefundenen Programmamen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

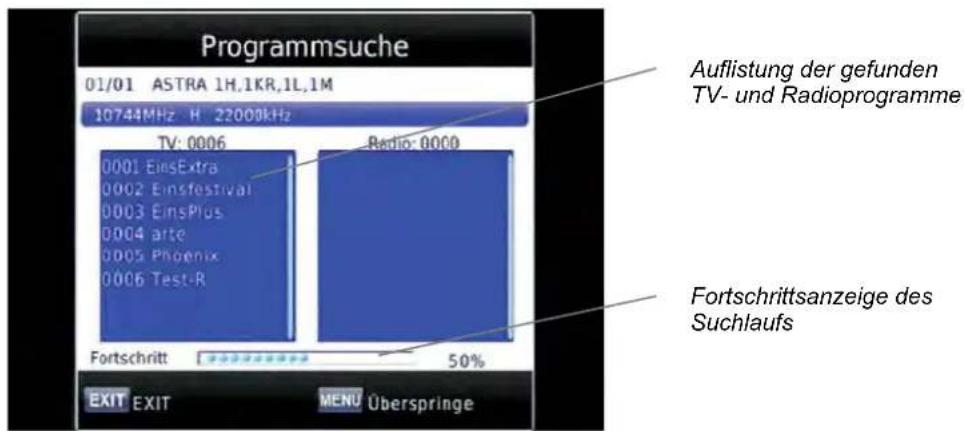

Programmsuche 01/01 ASTRA 1H.1KR.1L.1M 10744MHz H 22000kHz TV: 0006 Radio: 0000 0001 EinsExtra 0002 Einsfestival 0003 EinsPlus 0004 arte 0005 Phoenix 0006 Test-R Fortschritt 50% EXIT EXIT MENU Überspringe Auflistung der gefunden TV- und Radioprogramme Fortschrittsanzeige des Suchlaufs

1. Der Suchlauf ist abgeschlossen, sobald das 'Speicherung Bitte warten' Fenster erscheint. Danach springt der Receiver zurück zum Fernsehbild.
2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neu- en Programme anschauen oder neu ordnen (siehe Kapitel 5.3"Programme sortieren,...").

Antenne, Prog.Suche Transponder 009 11362 H 22000 010 11464 H 22000 011 11671 H 22000 012 11720 H 27500 013 11758 H 27500 014 11798 H 27500 015 11836 H 27500 016 11876 H 27500 Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Satellit Auswahlen EXIT Bearbeiten Hinzufügen Löschen Suchen

Programmsuche Suchmodus Voreinstellun Verschlüsselt Alle Program Service Type Alles

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6.2 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die einzelnen Programme des Transponders gesucht werden.

Ändern und Neuanlegen von Transpondern

1. Aktivieren Sie mit den Tasten MENU, und den Menüpunkt

"Programmsuche// Antenne, Prog.Suche"

Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

1. Wählen Sie mit den Tasten PR ▲▼ im linken Fenster den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.

Antenne, Prog.Suche Transponder 009 11362 H 22000 010 11464 H 22000 011 11671 H 22000 012 11720 H 27500 013 11758 H 27500 014 11798 H 27500 015 11836 H 27500 016 11876 H 27500 Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Satellit Auswahlen EXT Bearbelten Hinzufügen Löschen Suchen

Bearbeiten (Taste 3RÜN) Zum Ändern der Parameter eines vorhandenen Transponders

'Hinzufügen' (Taste ROT)

Ein neuer Transponder wird angelegt

1. Dann mit der Taste GOTO das Untermenü "Transponder" aufrufen.

2. Wählen Sie nun PR ▲▼ den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den Zeilen angezeigt. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

3. Drücken Sie zum Ändern der Werte auf die Taste GRÜN

'Bearbeiten'. Geben in den nächsten Zeilen die neuen Parameter ein. Nach Bestätigung mit OK werden die Änderungen übernommen.

Frequenz Sendefrequenz Satelliten auf einem Transponder.

Direkte Zifferneingabe mit Tasten 0 ... Einzelne Zifferpositionen anfahren mit Eingabe von "0" bis "99999" MHz

Bearbeiten Transponder 013 Frequenz: 11758 Symbolrate 27500 Polarität H des

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen anfahren mit / Eingabe von "00000" bis "99999" Ksps

Polarität Empfangsebene des LNB. Mit

"H" (Horizontal) oder "V" (Vertical)

/ einstellen:

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Drücken Sie dazu auf die Taste ROT 'Hinzufügen'. Geben in den nächsten Zeilen die Parameter ein. Nach Bestätigung mit OK wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.
2. Nun können Sie den Programmsuchlauf mit dem Befehl BLAU 'Suchen', wie im vorangehenden Absatz beschrieben starten.
3. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste EXIT zweimal, um das "Programmsuche"-Fenster zu verlassen.

Achtung ! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muss auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.
2. Lösen Sie dann den Löschvorgang "Löschen" mit der Taste GELB aus.

Antenne, Prog.Suche Transponder 009 11362 H 22000 010 11464 H 22000 011 11671 H 22000 012 11720 H 27500 013 11758 H 27500 014 11798 H 27500 015 11836 H 27500 016 11876 H 27500 Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSeqC1.0 LNB1 DiSeqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Bearbelten Hinzufügen Löschen Suchen 'Löschen' (Taste GELB): Ein Transponder wird gelöscht

1. Bestätigen die darauffolgende Abfrage mit OK oder verwerfen sie mit EXIT.

Bestätigen Wirklich löschen?

1. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü mit zweimal EXIT verlassen wird.

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6.3 Alle Programme eines Satelliten suchen (Automatische Suche)

Die automatische Programmsuche sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten MENU, PR▼ und OK den Menüpunkt "Installation", dann das Untermenü "Antenneneinstellung".

Antenne, Prog.Suche Satellit 001 007.0E Ku_EUTELSAT 002 010.0E Ku_EUTELSAT 003 013.0E Ku_HOTBIRD 6 004 016.0E Ku_EUTELSAT 005 019.2E Ku_ASTRA 1H 006 023.5E Ku_ASTRA 1E, 007 026.0E Ku_BADR-7,3, 008 028.2E Ku_ASTRA 2A, Ku_ASTRA 1H,1KR,1L,1M LN8 Typ 09750/10600 LN8 Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqCI.0 LNB1 DiSEqCI.1 Kein Motor Kein Qualität COTO OK EXIT Extralien MHz/Vgen Löschen Suchen

Einzelsatellitensuche - nur 1 Satellit wird abgesucht, wenn nur ein Satellit in diesem Fenster markiert ist.

Multi Satellitensuche - alle Satelliten, die mit der OK-Taste durch ein Häkchen markiert wurden, werd en abgesucht

Suchen BLAU Startet den Programmsuchlauf je nach Einstellung des „Suchmodus“ im nächsten Fenster.

1. Das Suchoptionsfenster öffnet sich:

Programmsuche Suchmodus Voreinstellung Verschlüsselt Alle Program Service Type Alles

⇒ Suchmodus: Voreinstellung Bei 'Voreinstellung' werden nur die vorprogrammierten Frequenzen nach Programmen abgesucht. Bei Netzwerk werden Daten aus der „Network Information Table“ vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt.

⇒ Verschlüsselt: Freie Programme Bei 'Freie Programme' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Alle Programme' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

⇒ Service Type Bei 'TV' werden nur die „TV-Programme gesucht und gespeichert. Bei 'Alles' werden auch alle Radio-Programme mitgesucht.

1. Wählen Sie, ob sie nur unverschlüsselte (Freie, FreeToAir) oder alle Programme (komplett) suchen möchten und starten mit OK den Suchprozess:

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Im darauffolgenden Fenster können Sie entscheiden, ob die bisherigen

Programmsuche Alle Programme löschen ? [OK] ja [EXIT] Ne:n

Programme des Transponders gelöscht werden sollen oder nicht. Mit EXIT bleiben die bisherigen Programmplätze bestehen und nur die neuen werden hinten angehängt.

Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programm- namen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.

Programmsuche 01/01 ASTRA 1H,1KR,1L,1M 12110MHz H 27500kHz TV: 0148 0141 PR3979 0142 PR3988 0143 PR4002 0144 PR4010 0145 PR4012 0146 PR4013 0147 PR4018 0148 PR4036 Fortschritt 26% EXIT EXIT MENU Überspringe Daten des aktuell durch- suchten Transponders Radio: 0004 0001 Radio Beograd 0002 DRadio Wissen 0003 DKULTUR 0004 DLF Auflistung der gefunden TV- und Radioprogramme Fortschrittsanzeige des Suchlaufs, z.B. 26%

1. Der Suchlauf ist abgeschlossen, sobald das 'Speicherung Bitte warten' Fenster erscheint. Danach springt der Receiver zurück zum Fernsehbild.
2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 5.3 "Programme sortieren,...").

Hinweis!

Findet der Receiver mehr Programme als er noch Speicherplatz besitzt, so beendet er die Suche automatisch bei der entsprechenden Transponder Nr. Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT auf der Fernbedienung abzubrechen.

7. GRUNDEINSTELLUNGEN

7 Grundeinstellungen

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangs-anlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

7.1 Antenneneinstellung – für Mehrsatellitenempfang

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Antennen die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind max. 16 verschiedene Antennen möglich.

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC1.0 LNB 1"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

Antenneneinstellung:

1. Aktivieren Sie mit den Tas- ten MENU, LINO

OK den Menüpunkt "Programmsuche" und dann das Untermenü "Antenne, Prog.Suche".

1. Wählen Sie mit den Tasten PR ▲▼ in der linken Liste den Satelliten aus, für den Sie die Parameter der "Antenneneinstellung" sehen möchten.

2. Um Änderungen vornehmen zu können, wechseln Sie mit 🔍 in den rechten Fensterbereich. Mit EXIT gelangen Sie zurück in die Satellitenliste.

Programmsuche Antenne, Prog. Suche EXIT Zurück OK Bestätigen

Antenne, Prog.Suche Satellit 001 007.0E Ku_EUTELSAT 002 010.0E Ku_EUTELSAT 003 013.0E Ku_HOTBIRD 6 004 016.0E Ku_EUTELSAT 005 019.2E Ku_ASTRA 1H 006 023.5E Ku_ASTRA 1E, 007 026.0E Ku_BADR-2,3, 008 028.2E Ku_ASTRA 2A, Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DISEqC1.0 LNB1 DISEqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Bearbeiten Hinzufügen Löschen Suchen

7. GRUNDEINSTELLUNGEN

Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden. Zur Auswahl stehen die in der Satellitenliste ausgewählten Satellitennamen (siehe 7.2 Neuen Satellit anlegen).

Die Auswahl der Namen erfolgt mit

Satellit 001 007.0E Ku_EUTELSAT 002 010.0E Ku_EUTELSAT 003 013.0E Ku_HOTBIRD 6 004 016.0E Ku_EUTELSAT 005 019.2E Ku_ASTRA 1H, 006 023.5E Ku_ASTRA 1E, 007 026.0E Ku_BADR-2.3, 008 028.2E Ku_ASTRA 2A,

e, Prog.Suche Ku_ASTRA 1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein

ASTRA, HOTBIRD, EUTEL 10, .....
⇒ 09750/10600, , andere
13/18V, 13V, 18V, Aus
Auto, Aus, An
Kein, Burst A, Burst B
LNB1, LNB2, LNB3, LNB4, kein
Kein, LNB 1-16
Kein, DiSEqC1.2, DiSEqC1.3

Pegel- und Qualitätsanzeige des oben eingestellten Transponders (

LNB Type

In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "09750/10600". Dies hat zur Folge, daß die zwei LNB Local-Oszillator-Frequenzen in dem Fenster, das sich mit öffnet, voreingestellt sind. In Ausnahmefällen kann auf andere LO-Frequenzen gestellt werden. Zum Beispiel spezielle Steuersignale für C-Band und Breitband LNBs (5150, 5750, 9750, 10600, 10750, 11300, 11475, User Singel, User Dual).

User Single: Freie Eingabe einer Oszillatorfrequenz, z.B. 9750MHz

User Dual: Freie Eingabe zweier Oszillatorfrequenzen, z.B. 9750MHz/10600MHz

LNB Versorgung Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten.
Steht die Einstellung auf "13/18V" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Auf "AUS" stellen, wenn Sie z.B. an eine Antennenanlage als Einkabellösung angeschlossen sind.
Voreinstellung: "13/18V"

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muß hier auf "Aus" oder "Ein" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Auto"

Toneburst Wird ein Toneburst/DiSEqC-Umschalter eingesetzt, können damit bis zu 2 verschiedene Satelliten "Burst A und Burst B" angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB. Voreinstellung: "kein"

7. GRUNDEINSTELLUNGEN

DiSEqC 1.0 Wird ein DiSEqC-Umschalter eingesetzt, können damit bis zu 4 verschiedene Satelliten "LNB 1 bis 4" im oberen und unteren Band mit beiden Polarisations-ebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB.

Voreinstellung: "LNB 1" (ASTRA) und "LNB 2" (HOTBIRD)

Hinweise!

• Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.
• Für den Betrieb einer Ein-Satellitenanlage ohne DiSEqC-Schalter (z.B. nur ASTRA-Empfang) ist empfehlenswert, das Signal auf „Ungültig“ (=Aus) zu stellen, um die Programm-Umschaltzeiten zu beschleunigen

DiSEqC 1.1 Wird ein DiSEqC-Umschalter eingesetzt, können damit bis zu 16 verschiedene Satelliten "LNB 1 bis 16" im oberen und unteren Band mit beiden Polarisations-ebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB.

Voreinstellung: "kein"

Motor Wird ein DiSEqC1.2- oder DiSEqC1.3 Drehmotor mit der Antenne eingesetzt, so müssen unter diesem Menüpunkt die entsprechenden Einstellungen vorgenommen werden. Die notwendigen Einstellungen entnehmen Sie bitte der Anleitung Ihres Motors. Voreinstellung: "kein"

7. GRUNDEINSTELLUNGEN

7.2 Satellitenliste - Ändern/Löschen/neuen Satellit anlegen

1. Aktivieren Sie mit den Tasten MENU, ▶ und OK den Menüpunkt "Programmsuche", dann das Untermenü "Antenne, Prog.Suche".

Antenne, Prog.Suche Satellit 001 007.0E Ku_EUTELSAT 002 010.0E Ku_EUTELSAT 003 013.0E Ku_HOTBIRD 6 004 016.0E Ku_EUTELSAT 005 019.2E Ku_ASTRA 1H, 006 023.5E Ku_ASTRA 1E, 007 026.0E Ku_BADR-2,3, 008 028.2E Ku_ASTRA 2A. Ku_ASTRA-1H,1KR,1L,1M LNB Typ 09750/10600 LNB Versorgung 13/18V 22kHz Auto Toneburst Kein DiSEqC1.0 LNB1 DiSEqC1.1 Kein Motor Kein Qualität GOTO OK EXIT Bearbeiten Hinzufügen Löschen Suchen

Die Satelliten, die mit Taste OK markiert werden stehen für den Suchlauf zur Verfügung.

ROT Satellit neu anlegen

GELB Löschen des Satellitennamens

GRÜN Bearbeiten des Satellitennamens

1. Mit der Taste ROT 'Hinzufügen' öffnet sich das Eingabefenster zum Anlegen eines neuen Satellitennamen.

2. Bestätigen Sie das Feld 'Satellitenname' mit der Taste ▶, damit Sie den Satellitennamen über eine Alphabet-Tabelle eingeben können.

3. Mit 📄/wahlen Sie in der nächsten Zeile Ost/West Richtung. Mit den Ziffern-tasten 0... geben Sie die Satellitenposition/Längengrad ein.

4. Mit OK wird der neue Satellit gespeichert.

5. Wechseln Sie anschließend mit der Taste GOTO in die "Transponder-Liste". Legen Sie unter diesem neuen Satellitennamen mit dem Befehl 'Hinzufügen' neue Transponder mit ihren Frequenzen an (siehe 6.3) und starten Sie dann den Suchlauf auf diesem Satelliten.

Hinzufügen Nr. 063 Satellitenname SatName Richtung Ost Längengrad 019.2 Band Ku

SatName Eswelterl A B C D E F G H Griß Aus I J K L M N O P Zurück Q R S T U V W X OK Y Z Q 1 2 3 4 5 Abbruch 6 7 8 9 1 ? # .

7. GRUNDEINSTELLUNGEN

7.3 Bild-Einstellung

Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit der Taste zu dem Menüpunkt "Bild".

Bild Seitenverhältnis 16:9 PillarBox Bild Seitenverhältnis 16:9 PillarBox Auflösung 1080i TV-Norm PAL Video-Ausgang RGB EXIT Zurück OK Bestätigen ⇒ 4:3PS; 4:3LB; 16:9, Auto ⇒ 576i/p;720p; 1080i ⇒ PAL; NTSC ⇒ CVBS; RGB

Seitenverhältnis

Wählen Sie je nach angeschlossenem TV-Gerät „Auto“, "4:3 Pan und Scan", "4:3 Briefkasten" (Letterbox), "4:3 Vollbild", "16:9 Pan&Scan", "16:9 Ganzer Bildschirm" oder "16:9 PillarBox" als Bildschirmformat. Einstellung Letterbox dient der vollständigen Bilddarstellung bei 16:9-Ausstrahlungen auf 4:3-Bildschirmen.

Voreinstellung: "16:9 PillarBox"

HDMI/Auflösung

Sie haben hier die Möglichkeit die Bildauflösung für Ihr angeschlossenes Fernsehgerät auszuwählen: 576i/p;720p; 1080i

Voreinstellung: "720p"

TV-Norm Stellen in dieser Zeile die TV-Farbnorm für Bildröhrengräte ein.

Diese Einstellung hat nur Auswirkungen bei Scartverbindungen.

Voreinstellung: "PAL"

Video-Ausgang Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "CVBS" oder "RGB". Diese Einstellung hat nur Auswirkungen bei Scartverbindungen. Mit RGB-Signalen kann es bei Videotext in Zusammenhang mit einzelnen TV-Geräten zu Unverträglichkeiten in Form von störenden Hintergrundbildern kommen. Dann muss die Einstellung auf CVBS gestellt werden. Voreinstellung: "RGB"

7. GRUNDEINSTELLUNGEN

7.4 Uhr-Einstellung – Zeitzone einstellen

• Um korrekte Uhrzeitenanzeigen zu können, muss die Eingabe für Zeitzone/GMT (General Middleuropean Time) und die Sommerzeit korrekt gemacht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese übernimmt der Receiver automatisch, wenn „Zeitautomatik“ auf „Ein“ steht.
• Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.

Zeit Automatische Zeit Ein Zeitzone Datum Zeit Ausschalt Zeit Automatische Zeit Ein Zeitzone MGZ +1 Datum 10/26/2011 Zeit 15:13 Ausschalten 3 Stunde EXIT Zurück OK Bestätigen ⇒ Ein; Aus ⇒ +GMT+1.+/- 12 Stunden ⇒ 1, 3, 5 Stunden; Aus, Min.

Automatische Zeit

Wenn auf hier „Ein“ steht, so können Sie die „GMT“ Werte in der nächsten Zeile „Zeitzone“ einstellen. Die aktuelle Uhrzeit und das Datum im Receiver werden dann über das gerade gewählte Programm vom Satelliten geholt.

Zeitzone (GMT Verschiebung) : Stellen Sie hier den Zeitunterschied Ihres Ortes gegenüber der Greenwich Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 1 Stunden Schritten.

Während der Sommerzeit muss hier auf "+2" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muss wieder auf "+1" gestellt werden.

Voreinstellung: "GMT+ 1"

Datum, Zeit Wenn „Zeitautomatik“ auf „Aus“ steht, so können Sie die Werte mit

0 ... den numerischen Tasten auf der Fernbedienung korrigieren

Ratsam ist bei falscher Uhrzeit jedoch, dass Sie zum Datum/Uhrzeit stellen den Receiver kurzzeitig vom Stromnetz trennen. Nach dem Wiedereinschalten auf einem Programmplatz holt sich der Receiver Uhrzeit und Datum automatisch korrekt vom Satelliten.

7. GRUNDEINSTELLUNGEN

Ausschalten

(3 Std. Eco)

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann in diesem Menü vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Längere Timer Aufnahmen sind trotzdem möglich, da diese Vorrang vor der Auto-Standby Funktion haben.

Wählen Sie die feste Einstellung 1, 3, 5 Stunden, nach welcher Zeit sich der Receiver automatisch auf den Stromsparbetrieb (Standby) ausschalten soll, wenn keine Aktion mehr mit der Fernbedienung getätigt wird.

Mit 'Aus' kann Auto Standby ganz abgeschaltet werden.

Voreinstellung: "3 Stunden"

7. GRUNDEINSTELLUNGEN

7.5 Option-Einstellungen

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln mit der Taste zu dem Menüpunkt "Option".

Option Menüsprache Deutsch Untertitel Sprache Aus Audio-Sprache Deutsch Digital Audio PCM Anzeige-Zeit 5 s EXIT Zurück OK Bestätigen

Mit OK eines der Untermenüs aufrufen.

Bedienung in den Untermenüs:

Mit ; Einstellung ändern.

Mit PR ▲▼ wählen Sie die nächste Zeile an.

Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

Menüsprache In dieser Zeile können Sie die Menüsprache der OSD-Einblendungen auswählen. Zur Auswahl stehen 10 Sprachen: Englisch, Türkisch, Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Schwedisch, Tschechisch, und Dänisch. Voreinstellung: "Deutsch"

Untertitel-Sprache Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den DVB-Untertitel ein. Voreinstellung: "Aus"

Audio-Sprache Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den Tonkanal ein. Voreinstellung: "Deutsch"

Digital Audio Out Wählen Sie die Signalform 'Dolby' für den digitalen Tonausgang, wenn Sie einen Dolby Digital-AC3-Verstärker verwenden. oder PCM (verlustfreies digitales Stereosignal). Voreinstellung: "PCM"

Anzeige-Zeit Stellen in dieser Zeile ein, wie lange die Programminformations-Einblendung beim Programmumschalten angezeigt werden soll. Voreinstellung: "3 Sec" (1 ... 10s)

7. GRUNDEINSTELLUNGEN

7.6 System

Passwort einrichten - Kindersicherung

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 5.3 "Sperren" von Programmen. Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Passwort eingeben

XXXXX

Geben Sie dann den 6-stelligen Code ein (bei Auslieferung '000000').

Kindersicherung – Passwort einrichten

Zur Aktivierung der Kindersicherung richten Sie ein Kennwort ein.

1. Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln Sie zur Menüzeile "System".
2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Passwort einrichten" und bestätigen mit OK.

System Password einrichten Werkseinstellung laden Information Recall Liste Software Update Programmlisten speichern, lad EXIT Zurück Password e Altes Password eingeben Neues Password eingeben Neues Password bestätigen

1. Geben Sie zuerst das aktuelle, 6-stellige Kennwort mit den Zifferntasten 0..9 ein. Werksseitig wurde es auf '000000' eingestellt.
2. Bei Belassen des aktuellen Kennwortes verlassen Sie mit EXIT das Menü. Wenn Sie das Kennwort ändern wollen, so geben Sie das alte Kennwort unter „Altes Passwort eingeben“ ein.
3. Bewegen Sie die Markierung mit PR▼ auf die nächste Zeile „Neues Passwort“ und geben Sie mit den Tasten 0.. eine 6-stellige Zahl ein.

7. GRUNDEINSTELLUNGEN

1. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.
2. Verlassen Sie nun das Menü mit EXIT. Die Kindersicherung, d.h. das Kennwort, ist aktiviert.

Um einzelne Programme zu sperren, wählen Sie das Menü „Programmverwaltung/Programmliste bearbeiten“ an.

• Wählen Sie mit den PR▲▼ Tasten das Programm an, das Sie sperren wollen.
• Betätigen Sie die Taste GELB mit den Befehl „Sperren“.
• Jeder Programmplatz, auf dem Sie nun die Taste GELB betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm 8.
• Mit der Taste EXIT verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.
• Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

Passwort ändern

Aktivieren Sie das Menü „Passwort einrichten“ aus dem Menü „System“ und geben Sie das aktuelle Kennwort ein. Nun können Sie das Kennwort ändern. Aktivieren Sie den Befehl Kennwort und geben Sie das aktuelle Kennwort ein. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Kennwort bestätigen“ noch einmal wiederholen müssen (siehe oben Schritt 1. bis 7.).

Passwort vergessen?

Master Kennwort: "888888"

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "888888" in das Menü.

Werkseinstellung laden – Resetfunktion

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden alle Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.

1. Aktivieren Sie mit den Tasten MENU, und den Menüpunkt

"System" und wechseln dann auf den Untermenüpunkt "Werkseinstellung".

System Password einrichten Werkseinstellung laden Information Recall Liste Aus Software Update Programmlisten speichern, laden EXIT Zurück OK Bestätigen

7. GRUNDEINSTELLUNGEN

1. Nach Auslösen mit OK erscheint das Eingabefeld für das Kennwort:

Passwort eingeben XXXXX -

Geben Sie also den 6-stelligen Code ein (bei Auslieferung '000000').

[OK]:Start [Exit]:Beend speichern, laden

(siehe oben Abschnitt 7.6 Paswort einrichten - Kindersicherung)

1. Folgende Abfrage erscheint:

Bestätigen Sie mit OK.

1. Nach Auslösen mit OK wird der Vorgang durchgeführt.

Mit EXIT verlassen Sie das Menü wieder.

Nach ca. 5-10 Sekunden ist der Vorgang beendet und das Gerät schaltet ein.

Information

Aktivieren Sie mit den Tasten MENU, ▶ und OK den Menüpunkt "System" und wechseln dann auf den Untermenüpunkt "Information".

System Password einrichten Werkseinstellung laden Information Recall Liste Software Update Programmlisten speichern, laden EXIT Zurück Aus Model: YJS-0219 HBS588 SW-Version: CL275214

Hier finden Sie einige Angaben zum Gerät für den Service-Fall.

Model: YJS-0219 HBS588 7828-S2 SW-Version: CL275214.11.09.29 HW-Version: HD7828-S2 TUNER AVL2018

Recall Liste Siehe Abschnitt 5.4

Programmlisten speichern, laden

Siehe Abschnitt 5.7

7. GRUNDEINSTELLUNGEN

7.7 Software Update über Satellit oder USB

Da das digitale Fernsehen noch ständigen Änderungen unterliegt, ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die USB-Schnittstelle zu Hause bei unseren Kunden. Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Software Update/Über OTA“ unter dem Hauptmenüpunkt „System“. Nutzen Sie diesen Service speziell, wenn es mit einzelnen Programmen oder einer Funktion des Gerätes Probleme geben sollte.

System Password einrichten Werkseinstellung laden Information Recall Liste Software Update Programmlisten speichern. EXIT Zurück Über OTA Über USB

Der Receiver kann auf 2 verschiedene Arten mit neuer Software versehen werden. Diese finden Sie unter dem Hauptmenüpunkt „System//Software Update“.

1. Upgrade über Satellit (Über OTA)

2. Upgrade über die USB Schnittstelle des PCs (Über USB).

7.7.1 Software Update über Satellit (Über OTA)

1. Über das Menü „System“, „Software Update/ Über OTA“ können Sie dem Receiver eine neue Software vom Satelliten Astra 19° Ost übertragen. Wenn Sie das Menü mit ☐ok öffnen, erscheint die Einstellung der Update-Frequenz. Der Update Transponder 12604 MHz, SR 22000, Hor ist bereits vorprogrammiert. Verändern Sie diesen deshalb nicht.

2. Bestätigen Sie das Fenster mit OK, erscheinen hintereinander 2 Abfragen „Software Update starten?“.

Mit EXIT können Sie den Vorgang wieder abbrechen, und mit OK fortfahren. Nach einiger Zeit startet der Receiver neu. Der Receiver sucht sofort nach einer neuen Software auf dem Satellit während er die folgende Information meldet. :

„Neue Software wird gesucht. Dies dauert einige Minuten. Bitte warten ...“

OTA Update Satellit 019.2E Ku ASTRA 1H.1KR.1L Transponder 35 Frequenz 12604 Symbolrate 22000 Polarität H Software update starten ? [OK] Start [Exit] Beende VER-0108 Neue soft ware wird gesucht Dies dauert einige Minuten Bitte warten ... 2 %

7. GRUNDEINSTELLUNGEN

Aktuelle Versions- nummer der Software auf dem Receiver Versionsnummer der Software auf dem Satelliten Software findet erscheint ewissen Zeit die Meldung ware gefunden" ue Software gefunden, so er- nstehendes Fenster mit An- ten Software-Version, z.B. rechenden Zifferntaste (1) unload gestartet, dieser kann auten dauern. Entsprechende Zifferntaste start- tet die Übertragung vom Satelli- ten VER-110929 1 110222. AP Weiter mit Taste 1 Abbruch mit Exit NUMBER 1 FOR FIRST... Entsprechende Zifferntaste start- tet die Übertragung vom Satelli- ten

1. Falls er keine Software findet erscheint nach einer gewissen Zeit die Meldung „Keine Software gefunden“

Wird eine neue Software gefunden, so erscheint nebenstehendes Fenster mit Angabe der neuen Software-Version, z.B. „110929.AP“ Mit der entsprechenden Zifferntaste (1) wird der Download gestartet, dieser kann bis zu 35 Minuten dauern. Mit EXIT kann der Vorgang abgebrochen werden.

1. Am Bildschirm wird der Stand des Vorgangs in % angezeigt, z.B. 40 % = d040 in der Anzeige. Es erscheint die Meldung „Software wird geladen. Bitte nicht ausschalten“.

2. Das Suchen und das eigentliche Herunterladen der Software kann bis zu 30 Minuten dauern, da die Software nur ca. alle halbe Stunde gesendet wird. Während die neue Software heruntergeladen wird, startet die Prozentanzeige wieder bei 0 am Bildschirm.

3. Sind 100 % erreicht, erscheint die Meldung

„Software Upgrade ist beendet“ Bitte Receiver nicht ausschalten.

Die neue Software wird sofort in den Speicher geschrieben, wenn sie komplett heruntergeladen wurde. Der Receiver startet dann anschließend selbständig neu. Zumeist wird auch die Programmliste automatisch mit der Software zusammen erneuert. Diese Änderungen werden jedoch erst wirksam nachdem Sie den

Receiver auf Werkseinstellung zurückgesetzt haben.

VER-110929 Software wird aktualisiert Bitte nicht ausschalten 60%

VER-110929 Software Upgrade ist beendet 100%

Ziehen Sie während des Speicherns bitte niemals den Netzstecker, sonst wird der Speicher beschädigt.

7. GRUNDEINSTELLUNGEN

7.7.2 Software Upgrade über USB

Sie haben die Möglichkeit des Überspielens einer neuen Gerätesoftware über die USB-Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer auf der Menüseite "System//Information" Ihres Receivers. Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

Über das Menü „System/Software Update“ „Über USB“ können Sie dem Receiver die Betriebssoftware von einem an der USB angeschlossenen Speichermedium übertragen. Alle aktuellen Einstellungen inklusive der Programmliste werden übertragen. Wie Sie eine Programmliste zuvor sichern finden Sie in Abschnitt 5.7 „Programme speichern, laden“.

1. Bitte führen Sie zuerst die von unserer Homepage heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert. Sie benötigen aber davon nur die xxxx.AP Datei (Datenfile der neuen Software)
2. Diese .AP Datei muss ins Hauptverzeichnis des USB-Speichermediums gespeichert werden.
3. Stecken Sie den USB-Speicher in den USB-Eingang des Receivers.
4. Aktivieren Sie mit den Tasten MENU, und den OK Menüpunkt "System/Software Update/ÜI USB".
5. Wählen Sie im geöffneten Fenster die .AP Datei aus und starten Updatevorgang mit OK.
6. Der Receiver startet neu und der Übertragungsprozess beginnt. Es erscheint eine Warnmeldung „Software wird geladen. Bitte nicht ausschalten“

(Ziehen Sie während des Speicherns bitte niemals den Netzstecker, sonst wird der Speicher beschädigt!)

System Password einrichten Werkseinstellung laden Information Recall Liste Aus Software Update Pro Per OTA Per USB

Upgrade AP /c/usb_upgrade_all_flash.AP /c/usb_upgrade_all_flash-3.AP /c/MTC_MSD7828_DH2836.AP Über OTA Über USB EXIT Zurück OK Bestätigen

VER-110929 Software wird aktualisiert Bitte nicht ausschalten 60%

1. Wenn 100% erreicht sind, müssen Sie den Receiver durch Netztrennung neu starten.
2. Damit Aktualisierungen in der Programmliste wirksam werden, müssen Sie über das Menü „System“ die „Werkseinstellung laden“.

8. USB-ANSCHLUSS

8.1 USB-Anschluss

Der Receiver ist mit einer USB 2.0 Schnittstelle ausgestattet, über die verschiedene Zusatzfunktionen genutzt werden können:

8.1.1 Installation/ Anschluss von USB-Geräten

- Grundsätzlich ist es möglich alle handelsüblichen USB-Speichermedien, wie externe Festplatten und USB-Sticks anzuschließen.

Externe Festplatte 0002 HOTY SATELLIEN RECEIVER: H7120.3 EXIT MENU HOTY USB HI SPEED CERTIFIED USB USB Speicher Stick

• Um eine möglichst fehlerfreie Funktion über die USB-Schnittstelle zu gewährleisten, sollte bei den USB-Speichermedien und den genutzten USB-Kabeln darauf geachtet werden, dass es sich möglichst um Produkte mit der USB High-Speed Spezifikation (Übertragungsrate 12-480Mbit/s) handelt.
• Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein. Falls nicht, so können Sie die Speichermedien über das USB-Menü „USB Einstellung“ im Receiver umformatieren (siehe Abschnitt weiter hinten in dieser Anleitung). Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine Datensicherung vornehmen.
• Bei der Verwendung externer USB-Festplatten sollten Sie beachten, dass, die Dauer der Erkennung einer Festplatte sowohl vom maximalen Speichervolumen, als auch von der tatsächlich genutzten Speicherkapazität abhängt. Der Erkennungsvorgang kann daher auch durchaus bis zu 40 Sekunden dauern.
• Beachten Sie, den Erkennungsvorgang beim Einschalten oder Anstecken eines externen Speichers abzuwarten, bevor Sie irgendeine Bedienoperation mit der Fernbedienung auslösen. Beendet ist die Erkennung nach Erscheinen der Meldung 'USB Gerät wurde eingesteckt'
• USB sicher entfernen: Damit keine Daten verloren gehen, sollten Sie darauf achten, dass nicht noch ein Arbeitsvorgang stattfindet. Vergewissern Sie sich dass die Wiedergabe beendet sein muss. Dann können Sie den Speicher direkt abziehen.
• Abspielen fremder Videodateien (.mpg, .dvx): Es lassen sich Dateien im MPEG-, DiVx- und anderen Formaten unter dem Menüpunkt 'USB//Multimedia//Film' problemlos abspielen. AVI-Dateien allerdings nicht. Sie müssen zuvor über ein im WEB verfügbares Programm gewandelt werden

Achtung! Eine direkte Verbindung zu einem PC/Notebook ist nicht möglich und darf auch nicht hergestellt werden, um Schäden an den Geräten zu vermeiden.

8. USB-ANSCHLUSS

USB - Menü Mit den Tasten

MENU und 6mal ▶ gelangen Sie in das USB-Menü, wenn

Sie tatsächlich einen externen Speicher am USB-Eingang angeschlossen haben.

Nun sehen Sie die Untermenüs, um Dateien (Musik, Foto, Film) auszuwählen, und zu starten oder um Grundeinstellung für den USB-Anschluss vorzunehmen:

Multimedia

(Musik, Foto, Film)

Bildeinstellungen

FilmEinstellungen

USB Einstellung

USB Multimedia Bildeinstellungen Film Einstellungen USB Einstellung EXIT Zurück OK Bestätigen

8.2 Multimedia Player - Musik-/MP3-Dateien

Über die USB Schnittstelle können auch Musikdateien im MP3-Format wiedergegeben werden. Die Titel werden nacheinander abgespielt. Es werden alle Titel eines Ordners nacheinander wiedergegeben.

Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.

Die Musikdateien im MP3-Format können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

Audiodatei wiedergeben

Zum Wiedergeben der Titel rufen Sie das USB Menü auf. Unter Multimedia 'Musik' finden Sie den Inhalt des externen Speichers. Nun können Sie das gewünschte Verzeichnis und die gewünschte Audio-Datei (.mp3) anwählen, und mit der Taste OK starten.

RECALL

Ordner zurück

Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch RECALL den nächst höheren Ordner wieder erreichen.

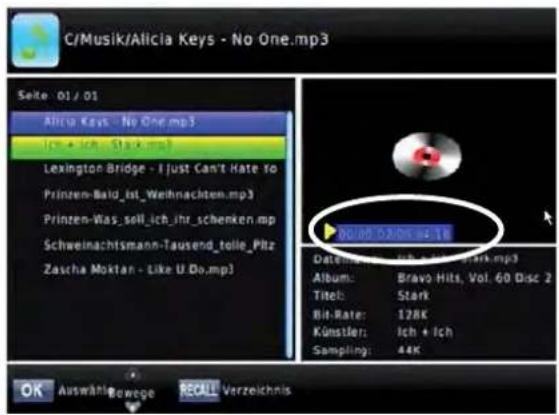

C/Musik/Alicia Keys - No One.mp3 Seite: 01/01 Alicia Keys - No One.mp3 Ich + Ich - Stark.mp3 Lexington Bridge - I Just Can't Hate to Printen-Bald_ist_Weihnachten.mp3 Printen-Was_soll_ich_ihr_schenken.mp Schweinachtsmann-Tausend_tolle_Pitz Zascha Moktan - Like U Do.mp3 OK 00:52:00 x4.18 Datafile: JB-100-00-00-mark.mp3 Album: Bravo Hits, Vol. 60 Disc 2 Titel: Stark Bit-Rate: 128K Künstler: Ich + Ich Sampling: 44K OK Auswählgewege RECALL Verzeichnis

-Taste: 'Play'

Wenn Sie die markierte Aufnahme mit ▶ bestätigen, wird diese direkt im Vollbild abgespielt.

Die Dauer, sowie der Fortschritt der aktuellen Wiedergabe wird unterhalb des Info Fensters angezeigt.

8. USB-ANSCHLUSS

Funktionen mit der Fernbedienung

PAUSE II

Unterbricht (=Pause) die Wiedergabe, durch erneutes Drücken wird die Wiedergabe fortgesetzt.

STOP

Stoppt die Wiedergabe, durch PLAY ▶ wird die Wiedergabe neu gestartet.

F.F.

Schneller Vorlauf- Rücklauf. Es wird schnell vor oder zurück gespult.

Mit diesen Tasten können Sie beim Abspielen auf den nächsten Titel Ihrer Aufnahmeliste springen.

7 8 9 0 REV F WD PREV NEXT PLAY PAUSE STOP REPEAT HDMI FORMAT TIMER zehnder®

8.3 Multimedia Player - Foto

Über die USB Schnittstelle können auch Bilder im JPEG Format geladen werden. Die Bilder werden als Diaschau dargestellt, dann wird das nächste Bild geladen. Die Dauer kann über das Menü 'Bildeinstellungen' (s.u.) eingestellt werden.

Multimedia Musik Foto Film OK Auswählen EXIT EXIT Bewegen

• Es werden alle Bilder eines Ordners nacheinander dargestellt. Am Ende angelangt beginnt es wieder beim ersten Bild. Um die Ladezeit zu verringern, kann die Dateigröße der Fotos reduziert werden. Eine PAL-Auflösung von maximal 720x576 Bildpunkten ist bei Röhren TV-Geräten ausreichend.
• Bilddateien können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

8. USB-ANSCHLUSS

Dia-Schau starten

C/Bilder/DSCF0112.JPG Seite 01/02 Testbilder Carola... jpg DSCF0112.JPG DSCF0113.JPG DSCF0114.JPG DSCF0115.JPG DSCF0116.JPG DSCF0117.JPG DSCF0118.JPG DSCF0119.JPG Dateiname: DSCF0112. BxH 3040 X 201 Größe: 1082,25 KB OK Auswähige Gewege RECALL Verzeichnis PLAY Dia Show GOT 1. Zum Starten der Diaschau ru- fen Sie unter dem Menü 'Multimedia Player' unter 'Foto' den Inhalt des externen USB-

1. Zum Starten der Diaschau rufen Sie unter dem Menü 'Multimedia Player' unter 'Foto' den Inhalt des externen USB-

Speichers auf. Nun können Sie das gewünschte Verzeichnis auswählen. (Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch RECALL den nächst höheren Ordner wieder erreichen.)

1. Wenn Sie nun ein Bild anwählen und mit OK bestätigen, wird dies auf de Bildschirm dargestellt.
2. Wenn SiePLAY drücken werden alle Bilder des gewählten Ordners in einer Diashau abgespielt.
3. Gestoppt wird die Diaschau manuell mit der Taste EXIT.

Funktionen mit der Fernbedienung während der Diaschau

Anhalten der Diaschau. Das aktuelle Bild wird dauerhaft dargestellt. Durch erneutes Drücken der Taste wird die Dia-Show fortgesetzt.

Sprungtasten

Es wird auf das nächste oder vorherige Bild umgeschaltet.

Weitere Funktionen im Menü 'USB/Bildeinstellungen':

Mit diesem Menü können Sie weitere Einstellungen zum Ablauf der Dia-Show vornehmen, wie

• Anzeigedauer (1-8 Sek.),
• Dia-Modus (60 Arten).
• Seitenverhältnis (Bildformat)

Bildeinstellungen Anzeigedauer 25 Dia-Modus Zufällig Seitenverhältnis Behalten

8. USB-ANSCHLUSS

8.4 Multimedia Player - Film-/Video-Dateien

Über die USB Schnittstelle können auch verschiedene Videodateien im MPEG-, DiVx- und anderem Format wiedergegeben werden.

Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.

Die Videodateien können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

Videodatei wiedergeben

Zum Wiedergeben der Titel rufen Sie das USB Menü auf. Unter Multimedia Player unter 'Film' finden Sie den Inhalt des externen Speichers. Nun können Sie das gewünschte Verzeichnis und die gewünschte Video-Datei anwählen, und mit der Taste OK starten. Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie mit RECALL den nächst höheren Ordner wieder erreichen.

C/Musik/Alicia Keys - No One.mp3 Seite 01/01 Alicia Keys - No One.mp3 Ich + Ich - Stark.mp3 Lexington Bridge - I Just Can't Hate Yo Prinzen-Bald_ist_Weihnachten.mp3 Prinzen-Was_sell_ich_ihr_schenken.mp Schweinachtsmann-Tausend_tolle_Pitz Zascha Moktan - Like U Do.mp1 00:00 L209.64.18 DatSet: Ich + Ich - Stark.mp3 Album: Bravo Hits, Vol. 69 Disc 2 Title: Stark Bit-Rate: 128K Künstler: Ich + Ich Sampling: 44K OK Auswähige gege RECALL Verzeichnis

Die Dauer, sowie der Fortschritt der aktuellen Wiedergabe wird unterhalb des Info Fensters angezeigt.

1. Wählen Sie mit PR ▲ eine Aufnahme aus und starten Sie die Wiedergabe mit OK oder PLAY ▶
2. Während des Wiedergabe-Betriebs bleibt „USB“ in der LED-Anzeige des Receivers bestehen.
3. Für kurze Unterbrechungen der Wiedergabe sollten Sie PAUSE benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt.
4. Möchten Sie vorzeitig die Wiedergabe beenden, so verwenden Sie dafür die Laufwerkstaste STOP auf der Fernbedienung.
5. Am Ende einer Wiedergabe springt der Receiver automatisch in das Mediaplayer-Fenster zurück.

Funktionen mit der Fernbedienung

-Taste: 'Play'

Wenn Sie die markierte Aufnahme mit OK bestätigen, wird diese im kleinen Vorschaufenster abgespielt. Auf Vollbild gelangen Sie mit nochmals OK oder mit der Taste.

▶ -Taste: 'Play'

Wenn Sie die markierte Aufnahme mit ▶ bestätigen, wird diese direkt im Vollbild abgespielt.

7 8 9 0 REV F WD PREV NEXT PLAY PAUSE STOP REPEAT HDMI FORMAT TIMER zehnder®

Ordner zurück

Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch RECALL den nächst höheren Ordner wieder erreichen.

8. USB-ANSCHLUSS

ROT 'Vollbild' Aufnahme im Vollbild abspielen

Wenn Sie die markierte Aufnahme mit OK bestätigen, wird diese im kleinen Vorschaufenster abgespielt. Auf Vollbild gelangen Sie mit der ROT Taste.

PAUSE Unterbricht (=Pause) die Wiedergabe, durch erneutes Drücken wird die Wiedergabe fortgesetzt.

STOP ■ Stoppt die Wiedergabe, durch PLAY ▶ wird die Wiedergabe neu gestartet.

F.F. Schneller Vorlauf- Rücklauf. Es wird schnell vor oder zurück gespult.

Mit diesen Tasten können Sie beim Abspielen auf den nächsten Titel Ihrer Aufnahmeliste springen.

INFO INFO-Fenster

Titel der Aufnahme Aktuelle Abspielzeit Gesamtdauer der Aufnahme Speichervo- lumen der Aufnahme Bildauflösung Zeit 00:00:48/00:09:58 Dateiname 000.mpg Größ 352.1MB Suchtyp720×5761 Frame rate 25 000 Hz Während der Wiedergabe ei- nes Films kann mit INFO das INFO-Fenster eingeblendet werden, in dem alle aktuellen Informationen über den Sta- tus der aktuellen Wiederga- be abgelesen werden können. Mit erneutem Drücken von INFO wird das Fenster ge- schlossen.

GOTO Mit dieser Taste können Sie beliebig innerhalb einer Wiedergabe springen. Geben Sie dazu einfach mit den Zifferntasten eine Zeit ein, auf die dann nach Bestätigung mit OK gesprungen wird.

8. USB-ANSCHLUSS

Bei der WIEDERGABE von Video-Dateien

PAUSE

II Pause-Standbild

Für kurze Unterbrechungen der Wiedergabe sollten Sie Pause/Standbild benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt.

Drücken Sie während einer Wiedergabe die Taste PAUSE, so friert das aktuelle Bild am Bildschirm ein (Standbild) und das „INFO-Fenster“ wird kurzzeitig eingeblendet. Im Gegensatz zur Videobandwiedergabe von VHS-Kassetten findet hierbei kein Verschleiß statt.

00:00:10/00:09:50 20101098-0934-ZDF HD-V 983.4M8 1280 X 720I / 50.00Hz

Aufgehoben wird diese Standbild-Funktion mit der Taste PLAY, um die normale Wiedergabe fortzusetzen.

F.F.

Vorlauf/Rücklauf – schneller Bild-Suchlauf /

Der schnelle Vorlauf/Rücklauf wird aus der normalen Wieder-gabe mit den Laufwerks-tasten F.F. / gestartet und dient dem schnellen Auffinden einer gewünschten Stelle der Aufnahme. Durch wiederholtes Betätigen der Tasten können Sie die Geschwindigkeit in 5 Stufen (2x, 4x, 8x, 16x, und 32x) wählen. Dabei wird die Geschwindigkeit entsprechend um eine Stufe erhöht/erniedrigt, wenn Sie die Taste der gewählten Laufrichtung F.F. /rot << REW drücken.

00:00:48/00:09:50 20101008-0934-ZDF HD-V 983.4MB 1280 X 7201 / 50.000Hz 25 Stum ZDF

GOTO

Gehe zu- Funktion

Mit dieser Taste können Sie beliebig innerhalb einer Wiedergabe springen. Geben Sie dazu einfach rechts oben mit den Zifferntasten eine Zeit ein, auf die dann nach Bestätigung mit OK gesprun-gen wird.

Gene zu'-Zeile

06:01:59/00:09:50 20101008-0934-ZDF HD-V 983.4M8 1280 X 7201 / 50.00Hz

8. USB-ANSCHLUSS

8.5 USB Einstellung - Speicher Information

Status USB-Speicher

1. Rufen Sie das USB Menü auf.
2. Wählen Sie nun den Menüpunkt USB Einstellung, dann Format und drücken OK
3. Hier sehen Sie die aktuellen Daten Ihres Speichers. Es zeigt auch den freien Speicher an.
4. Falls ihre Festplatte partitioniert ist, können Sie mit den

Tasten ▶ ▶ ▶ die einzelnen Platten-Partitionen anwählen.

Format Format Usb1/C Dateisystem FAT32 EN_FAT 0.97GB/3.75GB OK Auswäh EXIT EXIT

Speichermedium/Festplatte formatieren

Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein.

Falls nicht, so können Sie die Speichermedien über das USB-Menü „Status & Formatierung“ im Receiver umformatieren.

1. Dazu rufen Sie das USB Menü auf.
2. Wählen Sie nun den Menüpunkt USB Einstellung, dann Format und drücken OK.
3. Hier sehen Sie die aktuellen Daten Ihres Speichers. Es zeigt auch den belegten Speicher an.
4. Falls ihre Festplatte partitioniert ist, können Sie mit den Tasten ▶ ▶ ▶ die einzelnen Platten-Partitionen anwählen.
5. Sie können nun den externen Speicher als FAT32 oder NTSF formatieren, wenn Sie die Taste OK drücken.

USB Multimedia Bildeinstellungen Film Einstellungen USB Einstellung EXIT Zurück OK Bestätigen

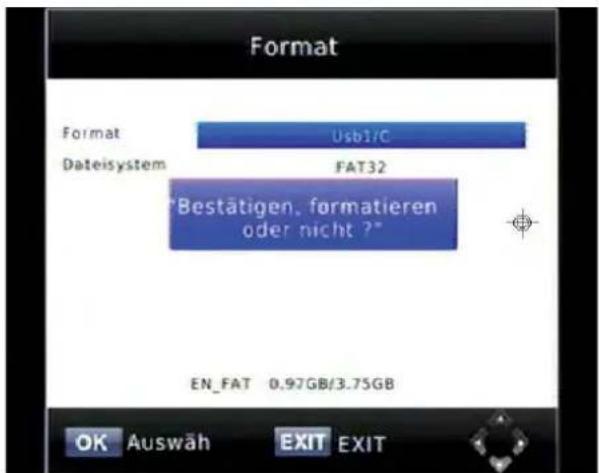

Format Format Usb1/C Dateisystem FAT32 "Bestätigen, formatieren oder nicht ?" EN_FAT 0.97GB/3.75GB OK Auswäh EXIT EXIT

Achtung! Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine Datensicherung vornehmen.

9. GARANTIEBESTIMMUNGEN

Für die Receiverserie übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät erworben hat, als Vertragspartner zuständig. Daher übernimmt Zehnder keine Kosten des Transports, wenn das Gerät nicht über den Handel, sondern vom Käufer direkt ins Werk eingeschickt wird.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
• fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
  • Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

10. TECHNISCHE DATEN

Stromversorgung

Typ : SMPS

Eingangsspannung : AC \~90-240 Volt

: Wechselspannung 50/60 Hz, max. 8W

Leistungsaufnahme : Betrieb <5,7 Watt, Standby <0,5 Watt

Tuner

Eingangsfrequenz : 950-2150 MHz

Eingangssignal : -25 - -65 dbm

Eingangsimpedanz : 75 Ohm unbalanced

Verbindungstyp : 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through)

LNB- Spannung : 13/18 V, max. 500mA mit Kurzschlusssicherung

22 KHz Ton : Frequenz 22 +/- 2 kHz, Amplitude 0,6 +/- 0,2 Vpp

DiSEqC : 1.0 und 1.2 kompatibel, USALS

Systemaufbau

Prozessor : MST7828

Programmspeicher (Flash) : 8 MB

Arbeitsspeicher (SDRAM) : 32 MB

Demodulator

Typ : QPSK/8PSK Demodulation (DVB-S/DVB-S2)

Symbol Rate : 1 - 45 MS/s, SCPC; MCPC

Inner FEC : Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung : MPEG-2 ISO/IEC 138 18-2

Profil und Level : MPEG-2 MP@ML

Datenrate : Max. 60 Mbit/s

Videoformate : 720 x 576 (PAL); 720 x 480 (NTSC)

Ausgangssystem : PAL / NTSC / AUTO

Audio Decoder

System Decodierung : MPEG Layer I & II, MUSICAM

Audio Modus : Mono, Dual, Stereo

Sample Rate : 32, 44.1, 48 KHz

HDMI Anschluss : 19-Pin-HDMI-Buchse

TV Anschluss : SCART, CVBS, RGB, Audio L/R

Digitaler Audioausgang : S/PDIF koaxial mit AC3-Bypass

Serielle Schnittstelle

USB : USB 2.0, Steckertyp A

Allgemeines

Maße (BxTxH) : 220 x 160 x 45 mm

Gewicht : ca. 0,7 kg

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Bedienungsanleitung können daher keine Ansprüche hergeleitet werden.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.

Alle Rechte nach dem Gesetz über das Urheberrecht bleiben dem Hersteller ausdrücklich vorbehalten. Änderungen vorbehalten.

11. STANDORT-LISTE

Deutschland

12. FEHLERBESEITIGUNG

Fehler	Ursache/Abhilfe
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Empfang beim Ausrichten der Antenne	evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten verwenden.
Signalpegel gut, kein Bild, Mel-dung: „Kein Videosignal“	Antenne auf falschen Satelliten ausgerichtet
Analogempfang mit Quattro-LNB gut, kein Digitalempfang	Anschlußbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schaltereinstellungen mit der Anlage übereinstimmen (7.1). Reset auf Werkseinstellung (7.6) durchführen.
Kein Bild; Anzeige am Bidschirm : „Kein Signal“ "Kein Videosignal"	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (3.3) Prüfen ob AV eingeschaltet ist (bei Scart)Alle Einstellungen in den Menüs "Antenneneinstellung" (7.1) u. "Sys-temeinstellungen" (7.3) überprüfen.
Kein Bild	Scartkabel TypeC verwenden; Pin16 des Scartkabels entfernen Menü "Systemeinstellungen" Video Ausgang auf FBAS stellen.
Gestörtes Bild durch rasterartige Bildausfälle Meldung "Schlechtes Signal" („Klotzchenbildung“)	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inlineverstärker oder Dämpfungsglied (BM335) anpassen, altes Kabel nicht bis 2150MHz tauglich.
Einzelne Programme sind ge-stört, z.B. DSF, Tele 5, HSE 24	Störung durch Fremdfunk, z.B. Schnurlos-Telefone (stören Satelliten-frequenzen 11630MHz und 12480MHz) → räumliche Trennung oder zusätzliche Schirmung am Antennenste-cker (am Gerät) durch Umwickeln mit Alu-Folie
Bildstörungen beim Umschalten	DiSEqC auf AUS stellen im Menü Antennenkonfiguration (7.1)
Bild nur schwarz weiß u. geras-tert über Scart	Im Menü "Systemeinstellungen" Fernsehnorm auf PAL stellen. (7.3)
Ein Programm fehlt plötzlich	1. Das Program hat den Transponder gewechselt. Den alten PR-Platz löschen und die Funktion "Programmsuche" starten.2. Die PID-Nummer hat sich geändert. Programmplatz einschalten und mit "Programmsuche" neu absuchen (6.1).
Bild zu dunkel	Im Menü "Systemeinstellungen" Video Ausgang auf „CVBS“ stellen. (7.3)
Analog-Receiver zeigt nur noch eine Ebene	DVB Receiver ausschalten
Uhrzeit stimmt nicht	Programm einschalten, Gerät kurz vom Netz trennen Lokalzeit im Menü „Zeiteinstellung“ prüfen (7.4)
Kein Ton	Stummschaltungstaste ☑️ auf der Fernbedienung drücken oder Ton wechseln mit Taste AUDIO.
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken (4.4)
Kein Bild über HDMI	1. HDMI-Eingang am TV-Gerät anwählen2. HDMI-Kabel neu stecken (am TV und am Receiver).3. Fernsehgerät und/oder Receiver kurz ausschalten.4. Wenn alles nichts hilft, ein neues HDMI-Kabel verwenden.
Bei Videotext TV-Bild im Hinter-grund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung 7.6)
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung 7.6)
Gerät schaltet plötzlich aus	-Auto Standby Funktion ist aktiv, siehe Abschnitt 7.4-Timer ist gesetzt, Im Timer-Menü Timer ausschalten (4.12)
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (7.6).
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. ziehen

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Händler oder unsere Hotline auf Seite 1 dieser Anleitung.

13. SATELLITEN-LEXIKON

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.

AC-3 / Dolby Digital: Bezeichnet ein Tonsystem mit mehreren Kanälen, auch AC3 genannt. Dolby Digital ermöglicht räumlichen Klang. Es wird unter anderem im Kino angewendet. Sie brauchen dazu fünf Lautsprecherboxen.

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

CI+ (Plus): CI Plus ist der Modulstandard der Zukunft. CI Plus ist abwärts kompatibel zum herkömmlichen CI Standard.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DVB-S2/-T2: Weiterentwicklung des DVB-S/-T-Standards. DVB-S2/-T2 steigert die Datenrate um bis zu 130 Prozent durch die Verwendung verbesserter Codierungs-, Modulations- und Fehlerkorrekturverfahren.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

HD+ (Plus): HD+ ist ein neues Programmangebot in HD-Qualität vom Satellitenbetreiber ASTRA. HD+ sind verschlüsselte Programme, für die ein Abo abgeschlossen werden muss.

HDCP: High-bandwidth Digital Content Protection – Kopierschutz, der bei DVI- und HDMI-Schnittstellen für hochauflösende Bilder verwendet wird.

HDMI: HDMI = High Definition Multimedia Interface. Die Unterhaltungsindustrie hat HDMI als Nachfolger des Scart-Anschlusses entwickelt. Es überträgt Bild und Ton ausschließlich digital in voller Qualität über ein Kabel inklusive Kopierschutz HDCP.

HDTV: High Definition Television – übersetzt: hochauflösendes Fernsehen; neu entwickelter digitaler Fernseh-Standard mit deutlich höherer Bildqualität als beim bisherigen Standard PAL (720x576 Bildpunkte). Übertragen wird bislang in 1080i (1920x1080 Bildpunkte). Die hohe Auflösung macht sich allerdings erst auf geeigneten großen Bildschirmen richtig bemerkbar.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

Letterbox: Im 4:3-Format abgelegtes 16:9-Bild, bei dem die entstandenen Bildzeilen ober- und unterhalb als schwarze Balken gespeichert werden. Für 4:3-Fernseher ist dieses Verfahren optimal, da das Bild 1:1 formatfüllend auf dem Bildschirm abgebildet werden kann.

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
• Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
• Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multi-schalter einsetzbar Für beliebige Teilnehmerzahl
• Quad LNB oder Quattro Switch LNB

Bezeichnung für ein LNB mit 4 Anschlüssen und integriertem Switch, für direkten Anschluss von 4 Receivern.

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im

13. SATELLITEN-LEXIKON

LNB 14 V= vertical, 18 V= horizontal bei ca.150 mA

Low-Band : Frequenzband für Satellitenempfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

RGB: Rot-Grün-Blau - Übertragungsmethode für Videosignale. Dank getrennter Übertragung der Grundfarben Rot, Grün, Blau ermöglicht es eine hohe Bildqualität.

SI-Daten: Service-Information-Daten – Sie be-inhalten Informationen wie den Titel der Sendung, Anfangs- und Endzeit sowie Inhaltsangaben. Die SI-Daten werden mit dem Fernsehsignal übertragen. Es liegt an jedem Programm-anbieter selbst, ob und in welchem Umfang er SI-Daten überträgt.

Smartcard : Chipkarte für Pay-TV Zugang.

S/P-DIF: Sony/Philips-Digital Interface – Erlaubt die Übertragung digitaler Audiodaten. Die Verbindung zwischen Audio-Geräten erfolgt per optischem Toslink oder koaxialem Cinch-Kabel.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

Timeshift: Zeitversetztes Fernsehen. Während eine Videoaufnahme noch läuft, kann man sie bereits anschauen. Dieses Feature kann zum Beispiel mit Festplattengeräten genutzt werden.

USALS: Universal Satellites Automatic Location System – USALS wurde von der Firma Stab

zur Vereinfachung der Installation von Drehanlagen entwickelt und wird bisweilen auch als DiSEqC 1.3 bezeichnet.

USB: Universal Serial Bus – Schnittstellen-system, das sich inzwischen als Standard etabliert hat. Am USB-Port lassen sich externe Komponenten an den Computer anschließen. Die Vorteile gegenüber klassischen Schnittstellen sind: schnelle Datenübertragungsrate (bis 480 MBit/s), einfache Handhabung durch automatische Erkennung der Geräte (Plug-and-Play).

YUV: Videosignal, Farbkoordinatensystem. Im YUV-Format werden Bildinformationen nach Y = Helligkeit/Luminanz und U & V = Farbanteil/Chrominanz gespeichert. Das Signal aus mehreren Komponenten wird im europäischen Fernsehen und zur Übertragung von Videoinformationen im Vollbildformat für sehr gute Bildqualität, bei unverschlüsseltem HDTV-Material verwendet. Der Anschluss erfolgt über drei nebeneinander liegende Cinch-Buchsen in den Farben Rot, Grün und Blau, siehe auch RGB.

HEINRICH ZEHNDER GMBH Tel. [phone]

SATELLITEN-EMPFANGSTECHNIK Fax [phone]

Weierhalden 37.1 http://www.Zehnder-SAT.de

D-78144 Schramberg / Germany e-mail: [e-mail]
