BEDIENUNGSANLEITUNG HX 7202 CI+ ZEHNDER

• 6000 Programmplätze (vorprogrammiert für Satelliten wie Astra, Hotbird, ...
• Twin-Tuner für 2 Antennenanschlüsse mit Durchschleifausgang
  • 4-stellige LED-Anzeige
• HDMI®-Ausgang skalierbar (576i/p, 720p, 1080i/p)
  • 1 SCART-Buchse
  • 2x USB 2.0 für externe Festplatte oder Memory Stick
• Vorbereitet für: Video-Aufnahmen/ Wiedergabe, Diashows von JPEG-Bildern und MP3-Dateien abspielen
  • 1 Common Interface Steckplatz (CI und CI+)
  • Digitaler AC3 Tonsignalausgang (Cinch)
• Mehrsprachiges On-Screen-Display Menü
• Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
  • Programmiersperre (Kindersicherung)
• Integrierter Elektronischer Programmführer (14 Tage EPG)
• Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
  • Timerfunktion (32 Timer)
• Gerätesoftware aktualisierbar über Satellit oder USB
  • RJ45 Ethernet LAN-Schnittstelle (Direktzugang zu Online-Wetter)
  • Netzschalter mit Netztrennung

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2

2 Sicherheitsvorkehrungen und Wartung......4

3 Installation und Inbetriebnahme ....5

3.1 Standortwahl und Elevationswinkel der Antenne 5
3.2 LNB -Wahl 5
3.3 Geräte anschließen....6
3.4 Inbetriebnahme 10

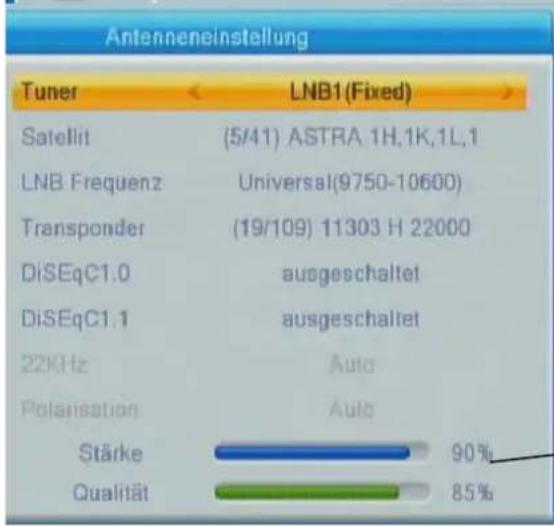

3.5 Feinausrichtung der Antenne 11
3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 13
3.7 Common Interface (CI/CI+) 14

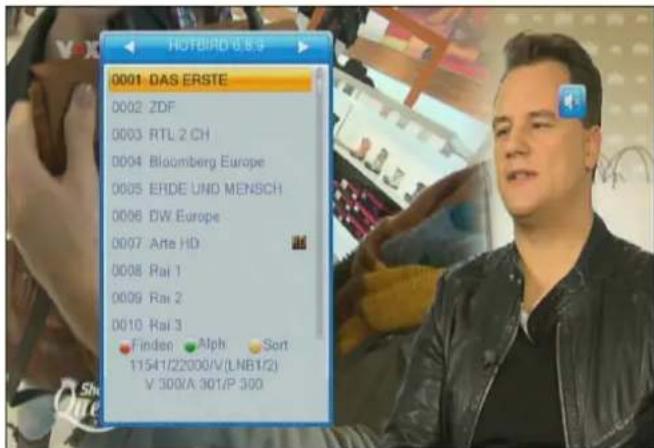

4 Bedienung des Receivers....16

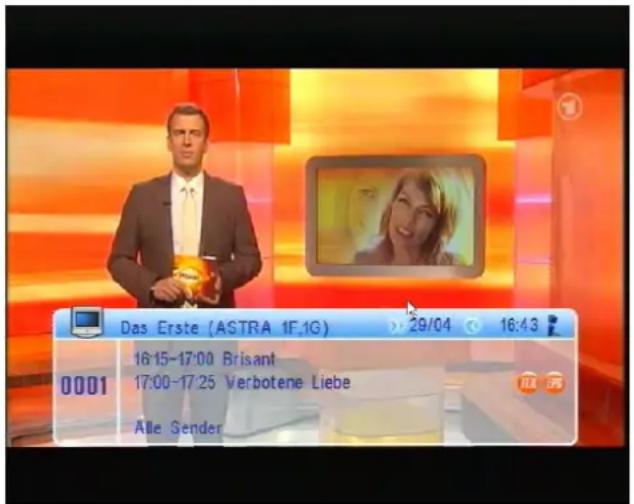

4.1 TV-Betrieb ein-/ausschalten 16
4.2 Vorprogrammierung....16
4.3 Programmwahl PR ▲ / PR ▼ ; 0 .. 9 ..... 17

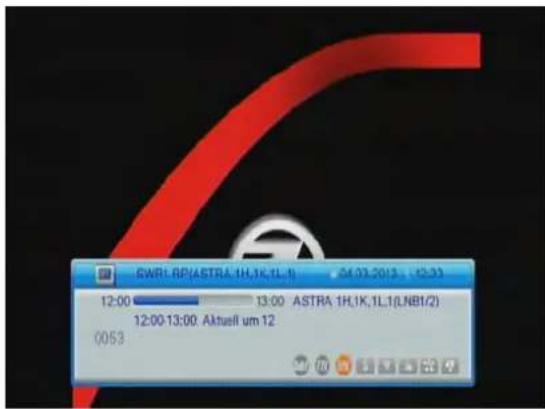

4.4 Umschalten zwischen TV- und Radiobetrieb TV/RADIO 19

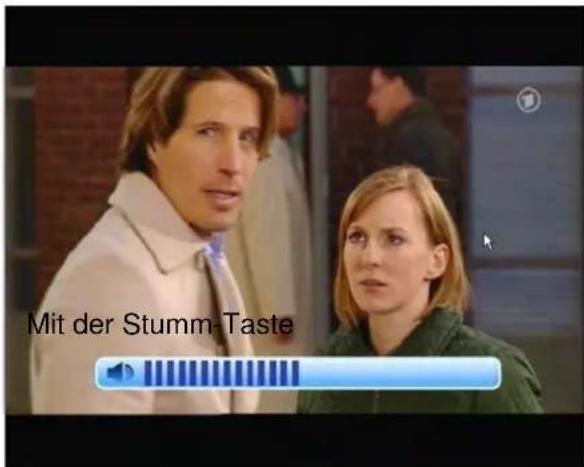

4.5 Lautstärkeregelung und Tonstummschaltung 19

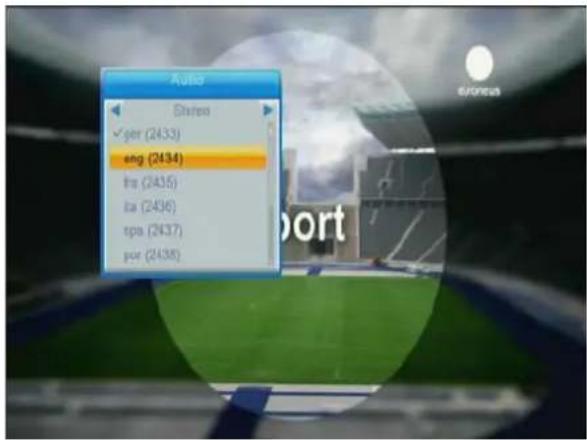

4.6 Tonart und Sprache wählen AUDIO 20

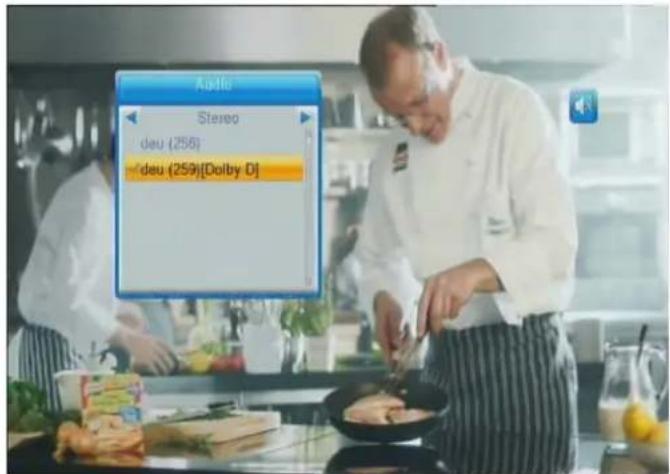

4.7 AC3-Tonsignale empfangen AUDIO 20
4.8 HDMI-Umschaltung HDMI 21

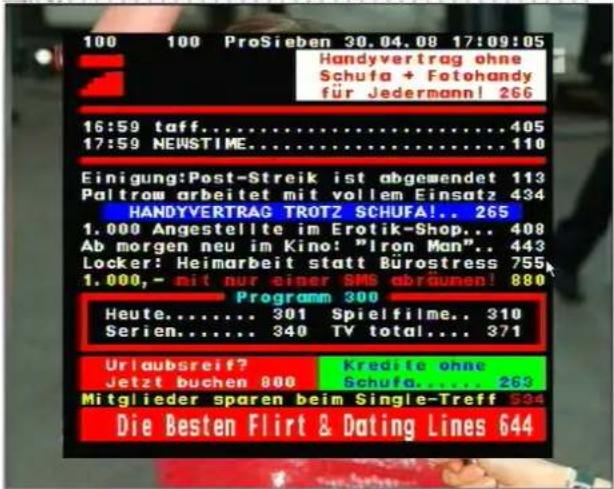

4.9 Videotextempfang TEXT (speichert bis zu 800 Seiten)......21

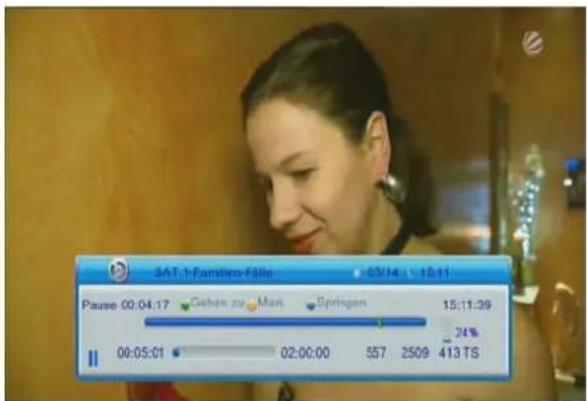

4.10 Standbild PAUSE 21

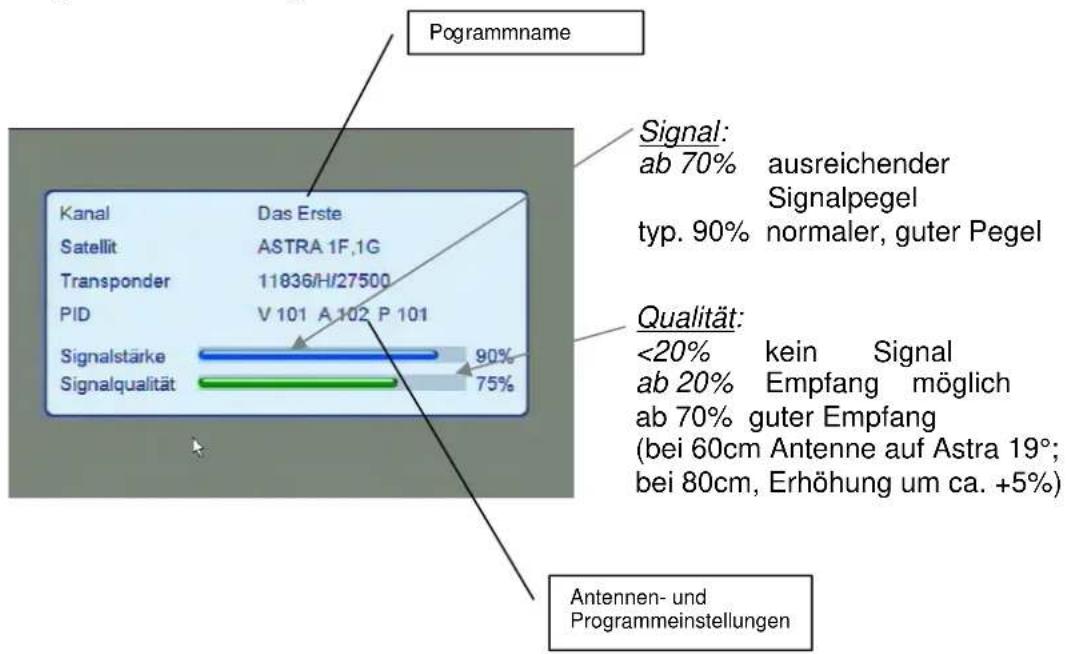

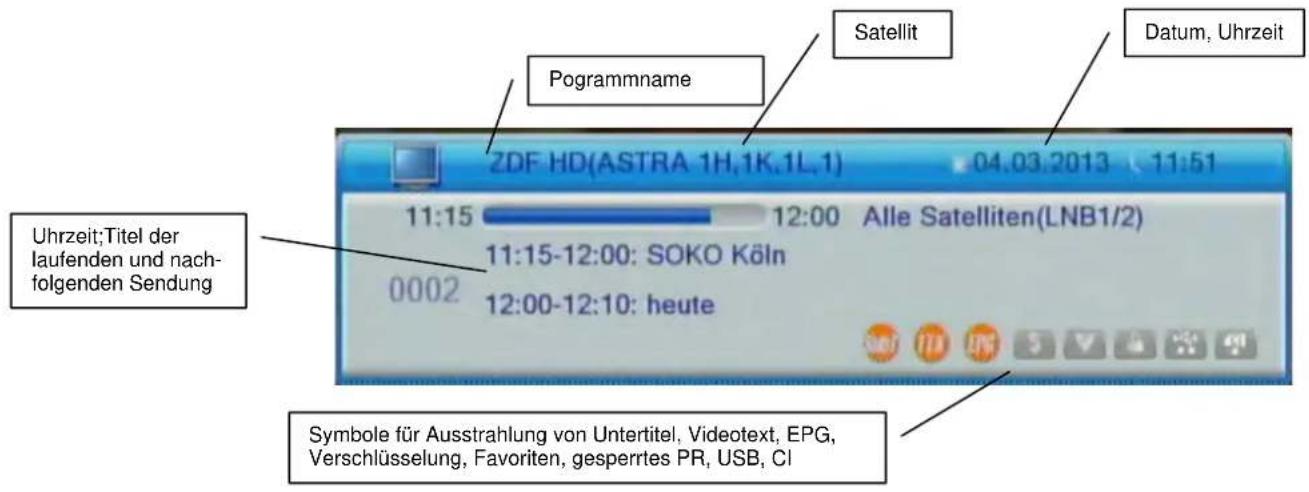

4.11 Programminformation INFO 22

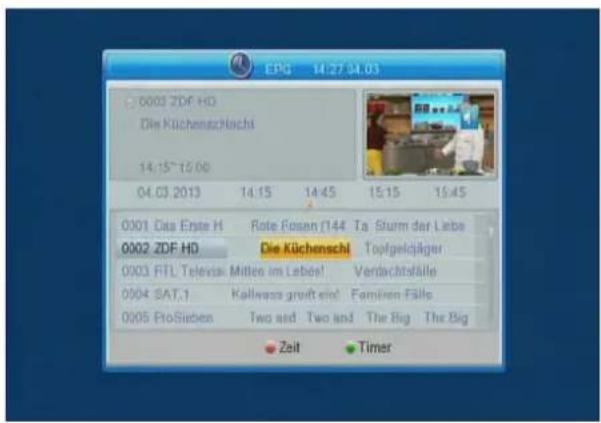

4.12 Der elektronische Programmführer EPG 23

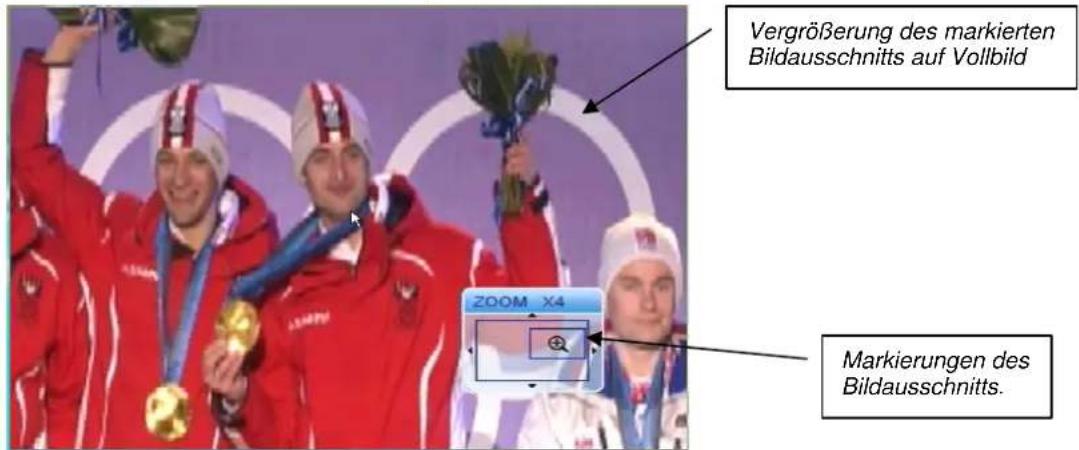

4.13 Bildausschnitt vergrößern ZOOM 25

4.14 Untertitel aktivieren/deaktivieren SUBTITLE 25

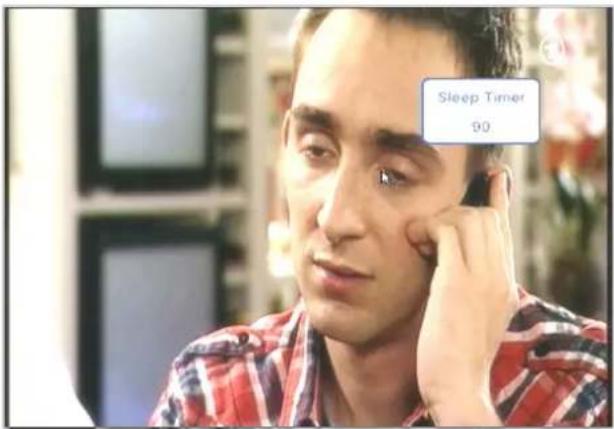

4.15 Schlaf-/Sleep-Timer SLEEP 25

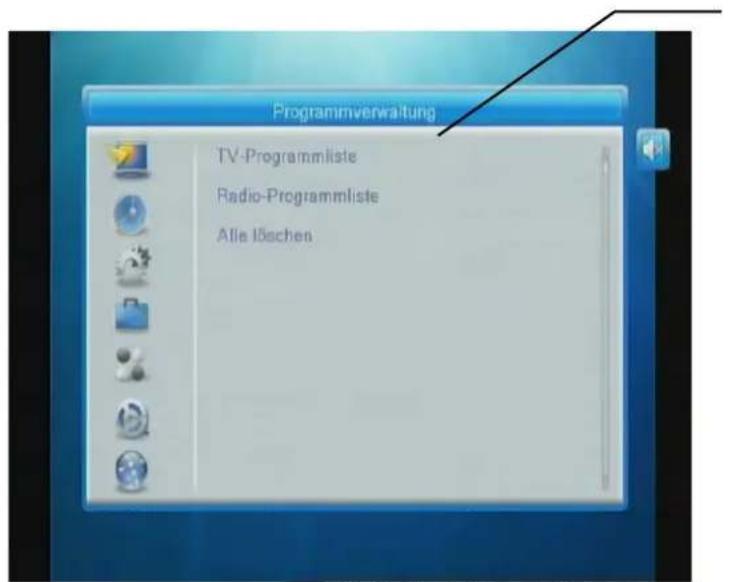

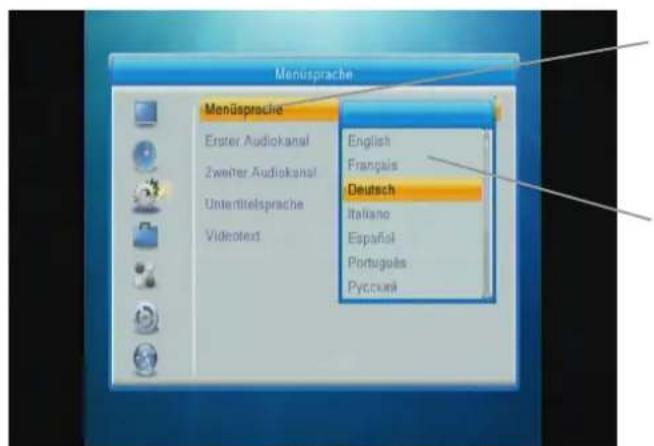

4.16 Aufrufen und Bedienung der Menüs MENU 26

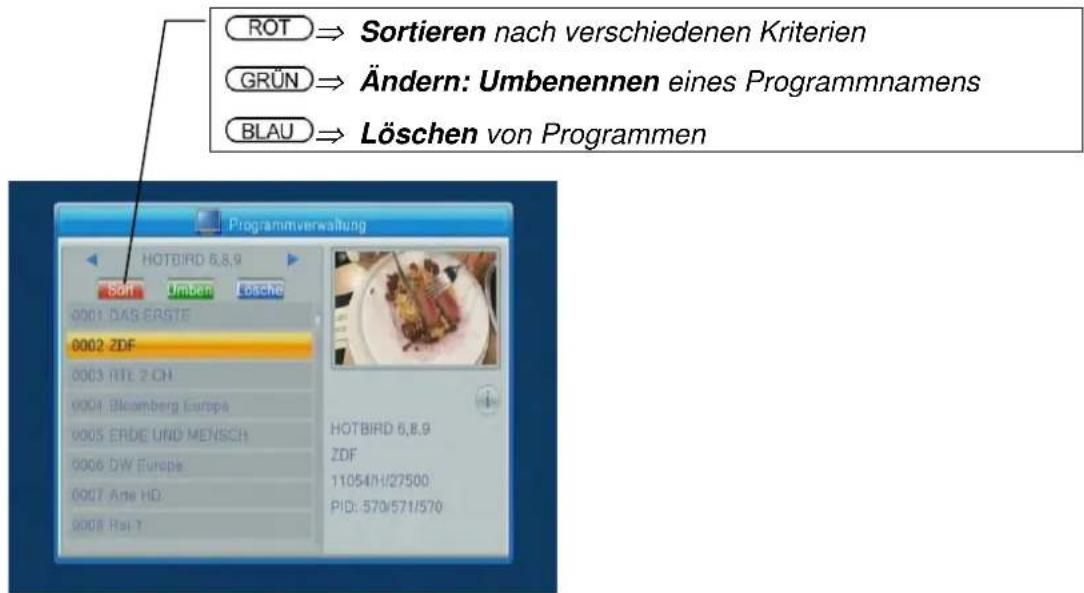

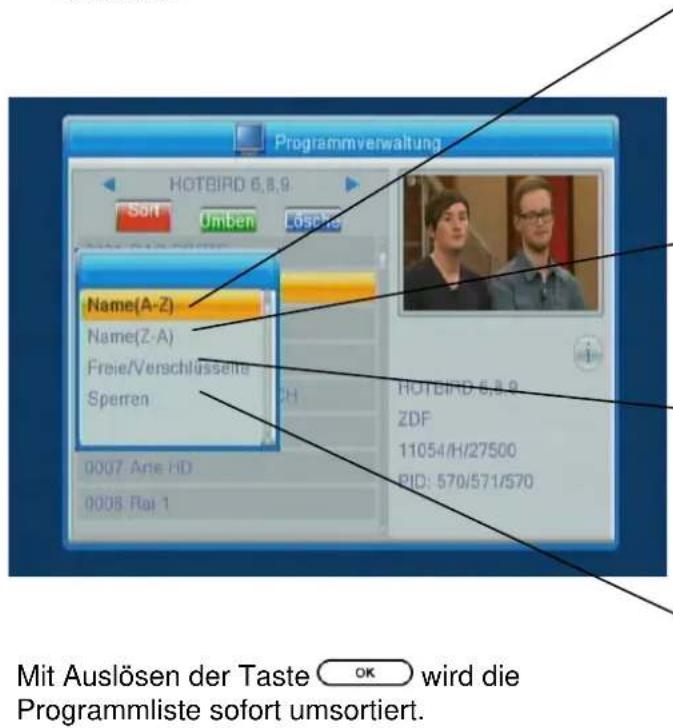

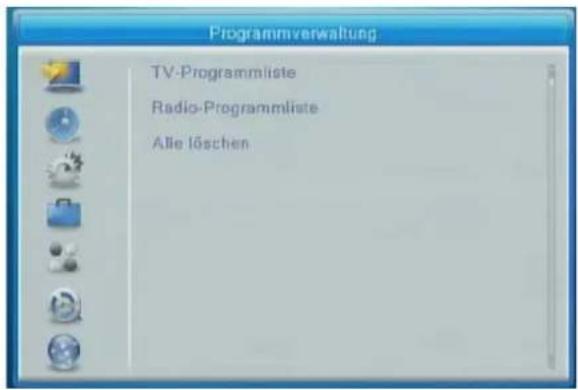

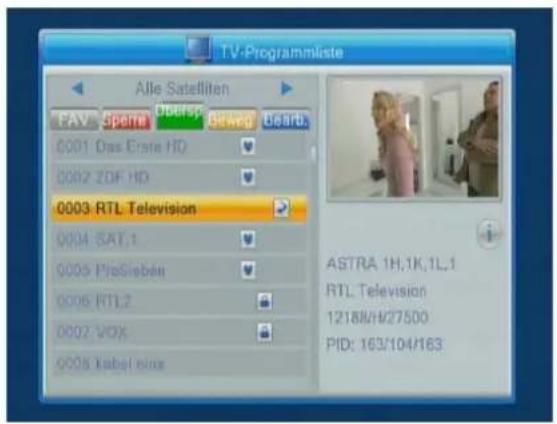

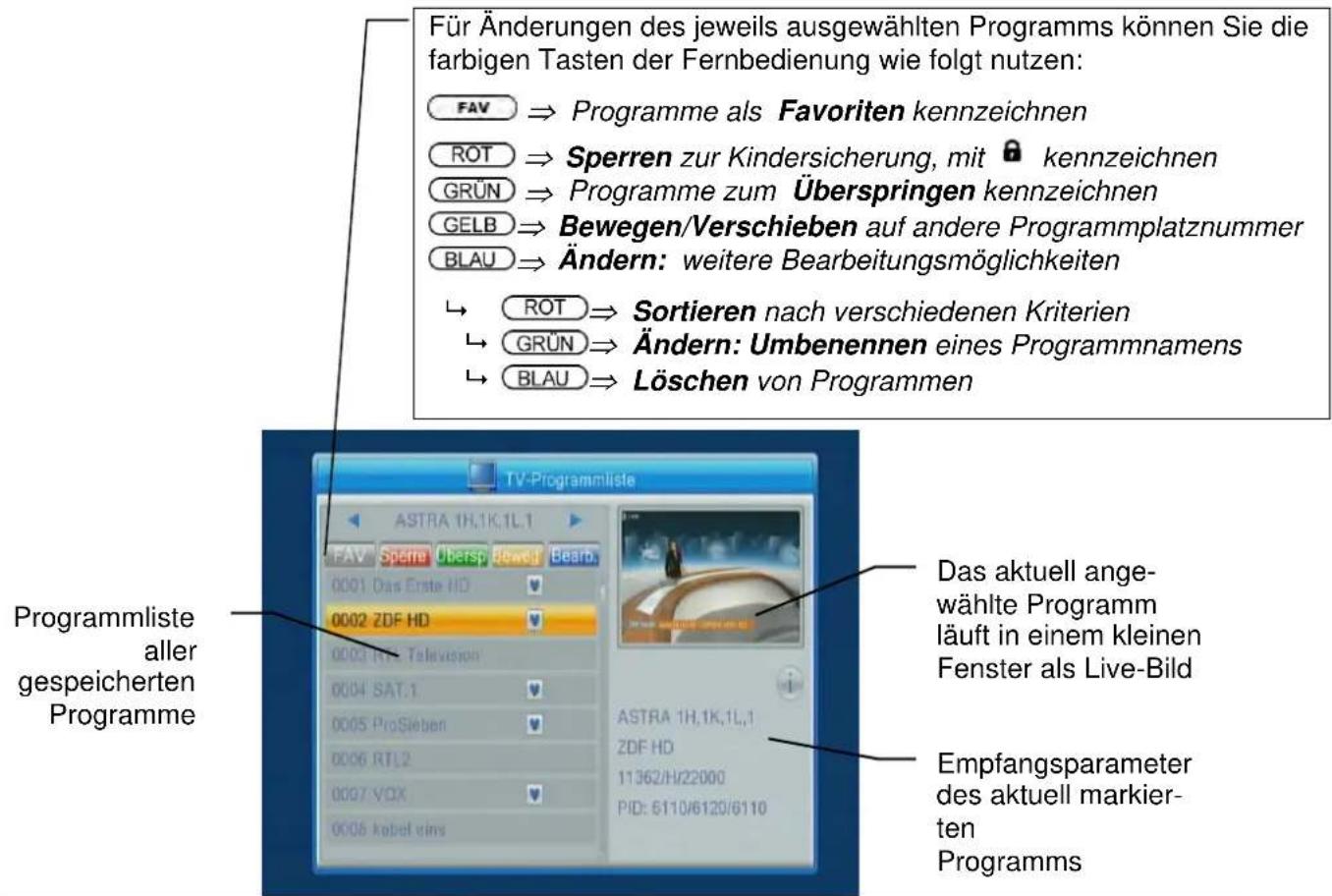

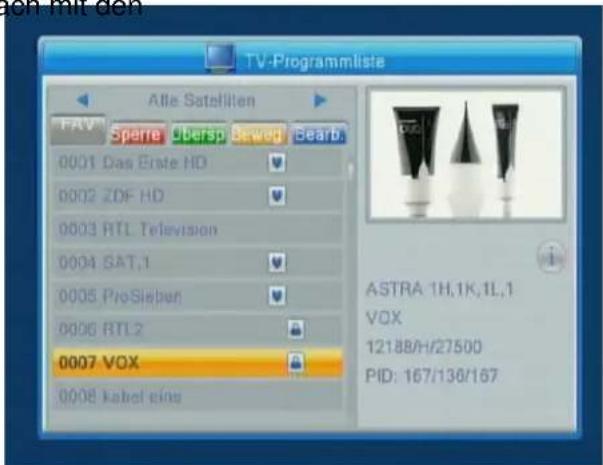

4.17 Programmverwaltung (Programmliste einsehen, sortieren, löschen, sperren).27

4.18 Neue Programme suchen....34

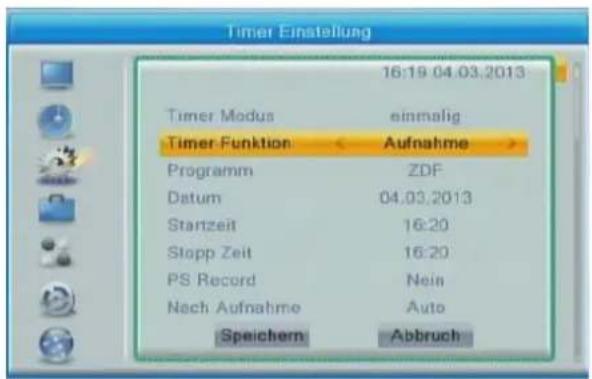

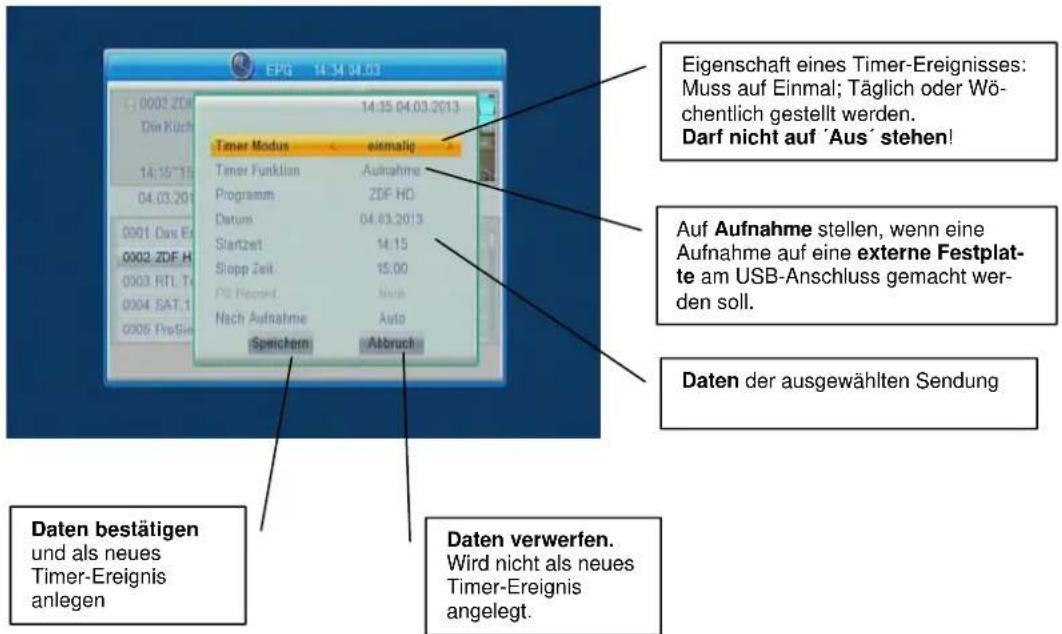

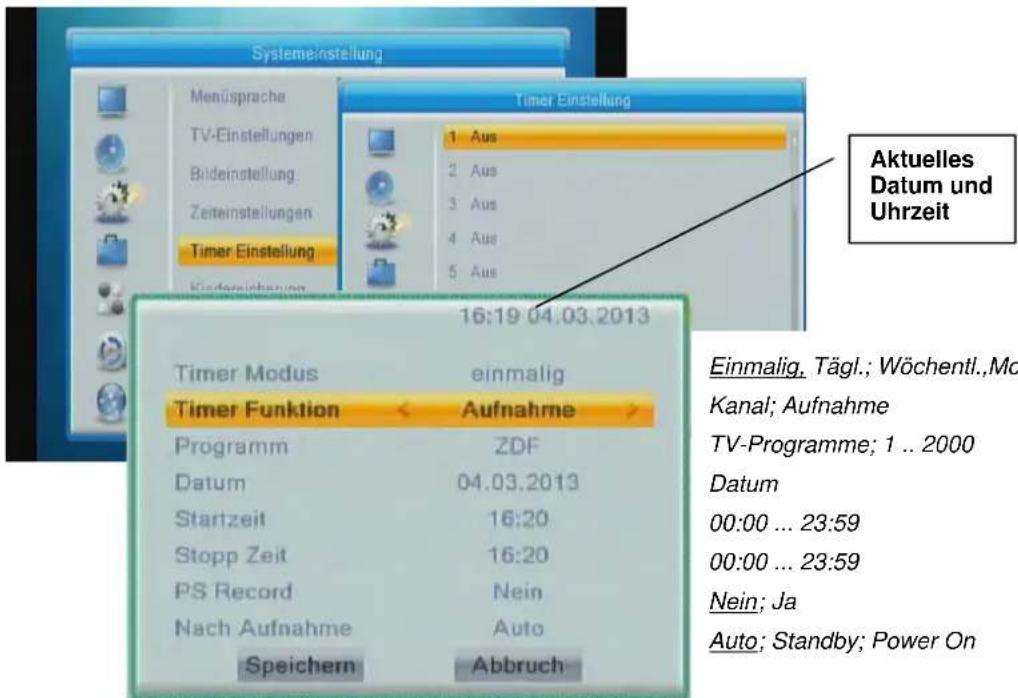

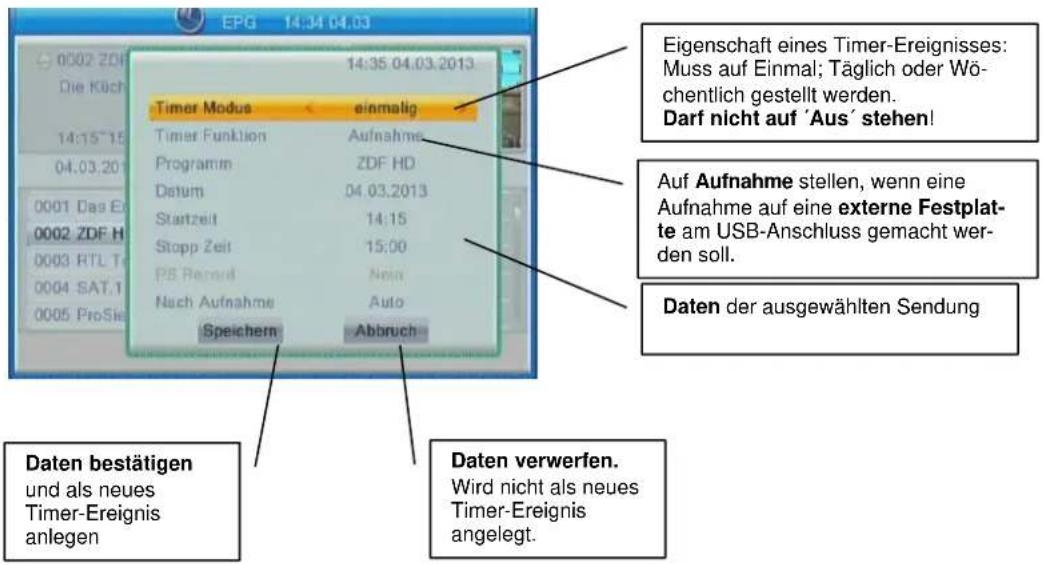

4.19 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten 34

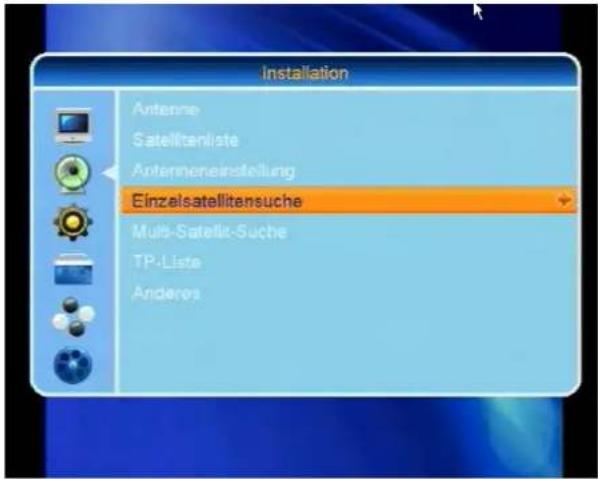

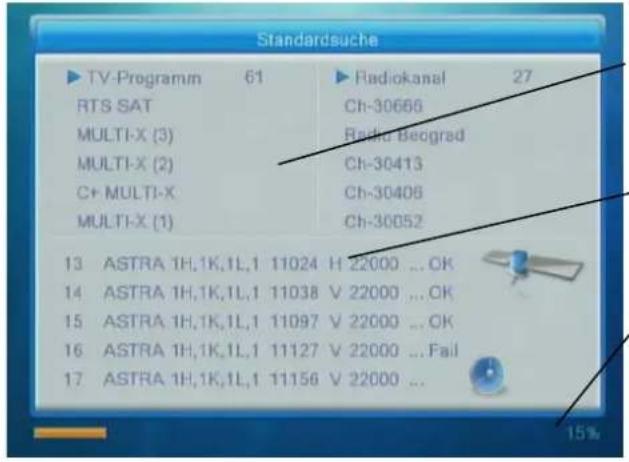

5 Für Fortgeschrittene: Suchen von Programmen......37

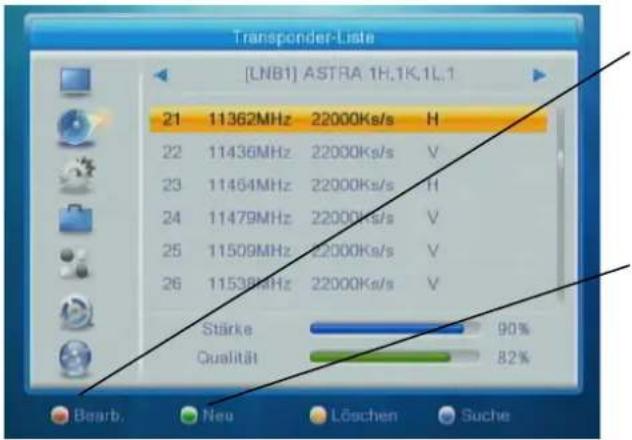

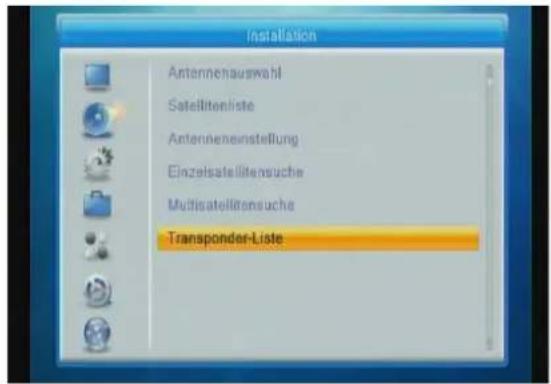

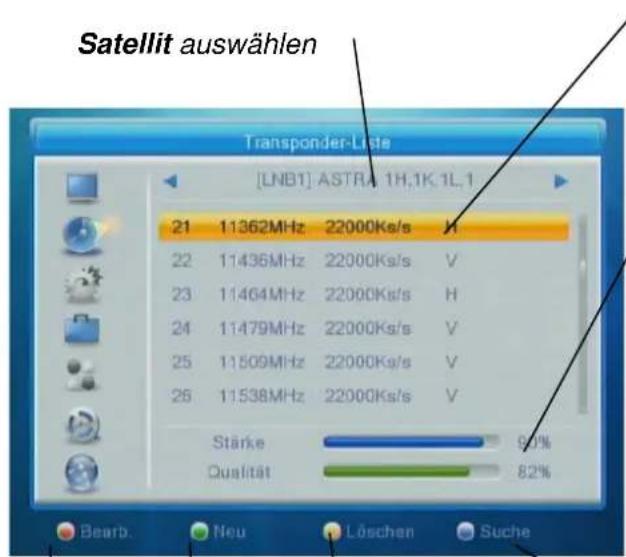

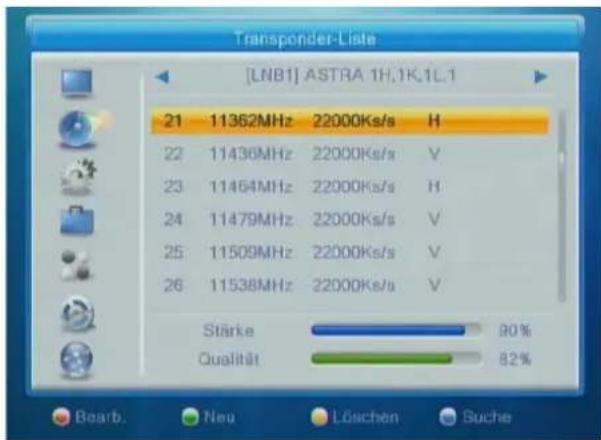

5.1 TP Suche -- Programme auf einem Transponder suchen....38

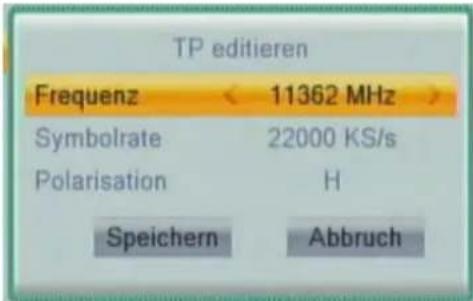

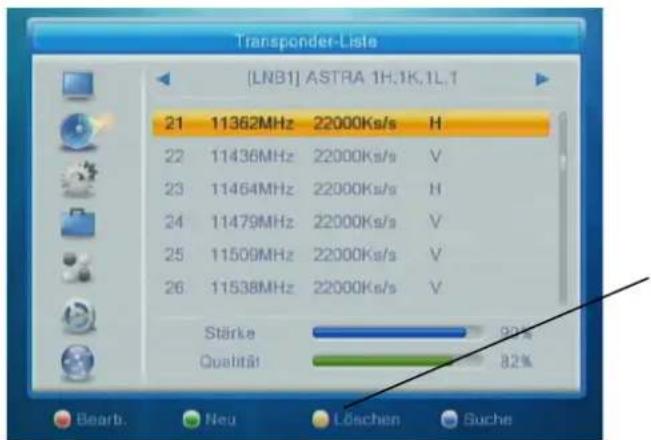

5.2 Transponder ändern, löschen und neue Transponder anlegen 40

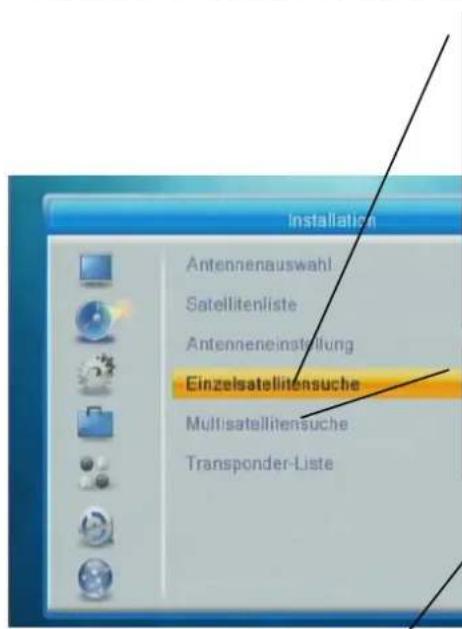

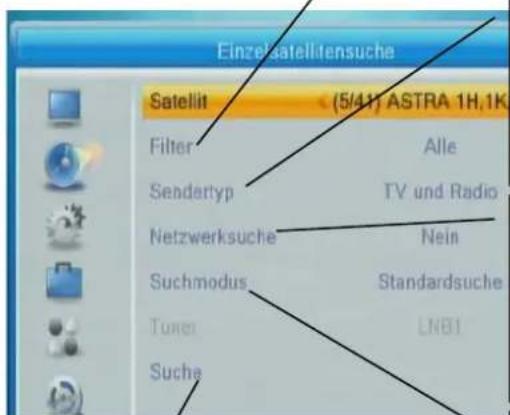

5.3 Alle Programme eines Satelliten suchen (Automatische Suche) 42

6 Grundeinstellungen 44

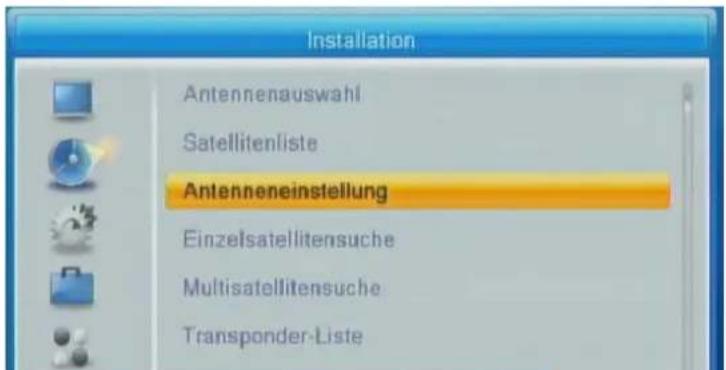

6.1 Antenneneinstellung – für Mehrsatellitenempfang 44

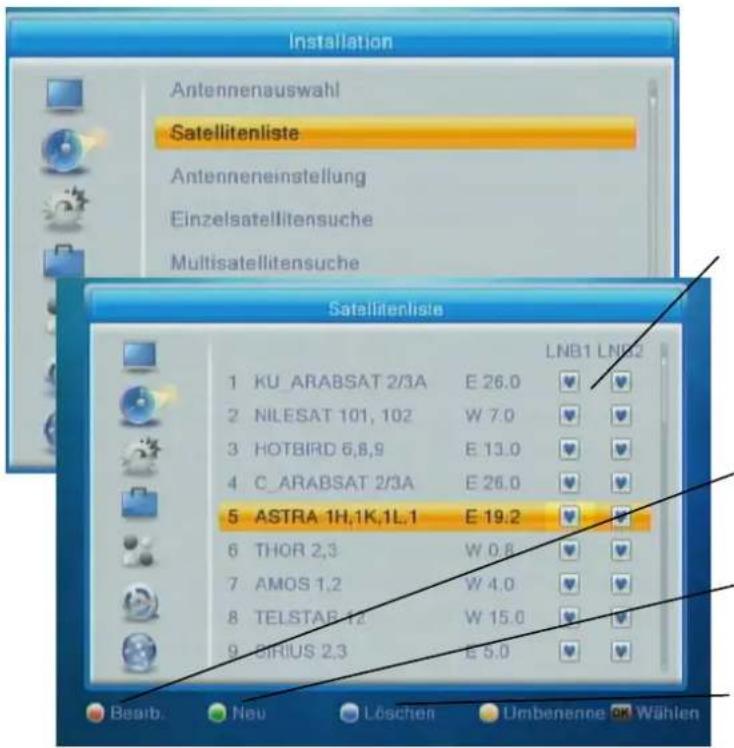

6.2 Satellitenliste - Neuen Satellit anlegen....47

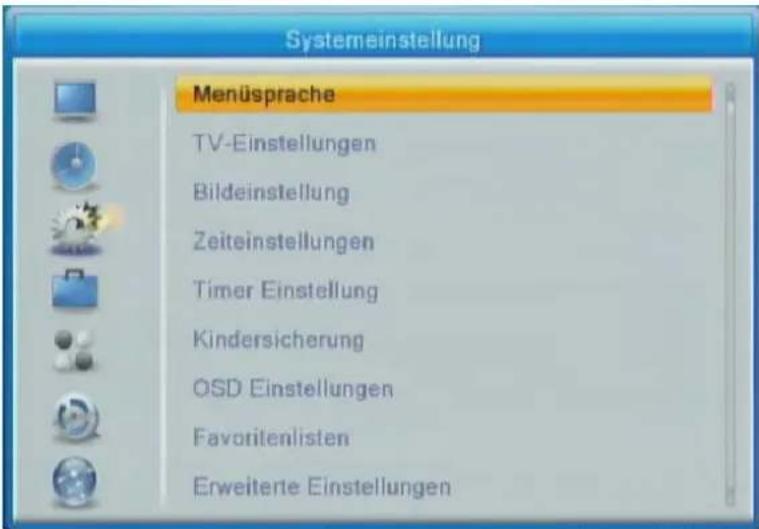

6.3 Systemeinstellung....48

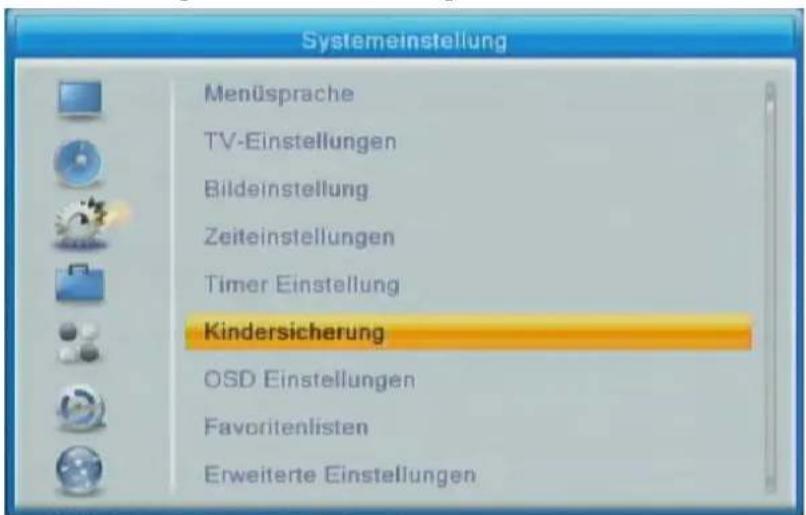

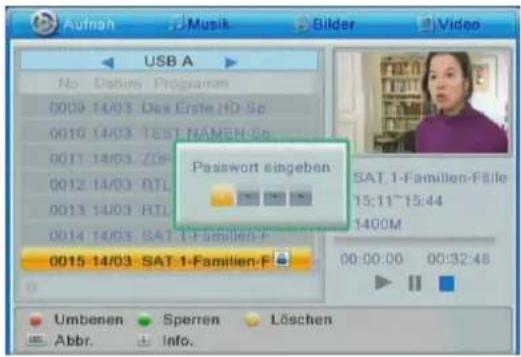

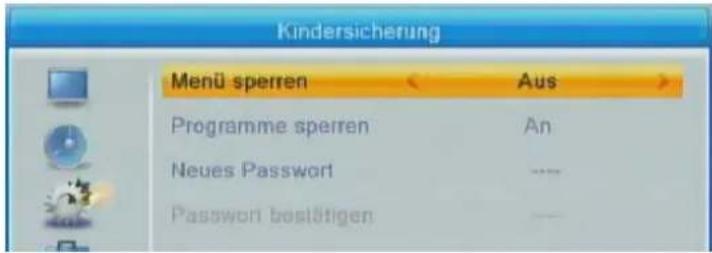

6.3.6 Kindersicherung ....51

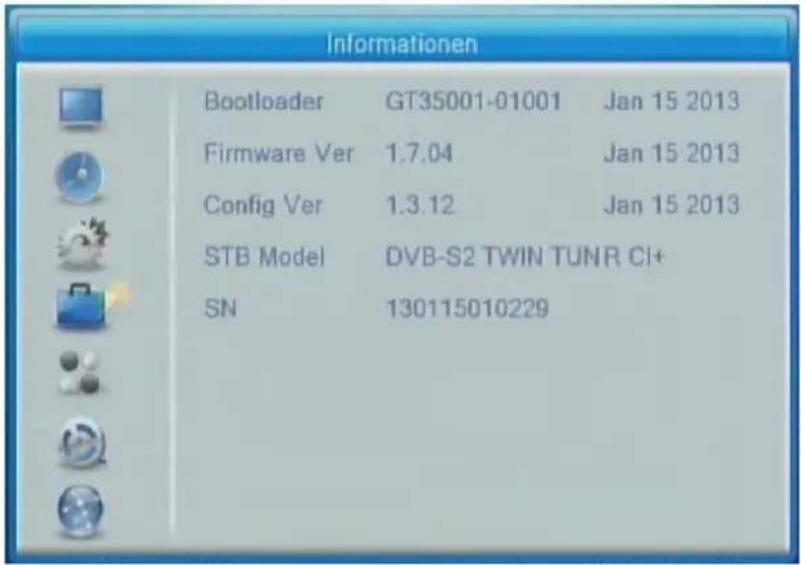

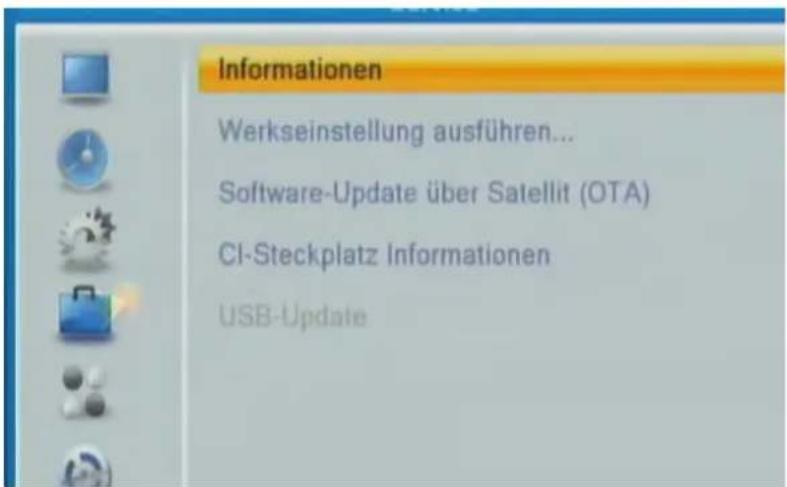

6.4 Menü Servicen - Receiver Information....55

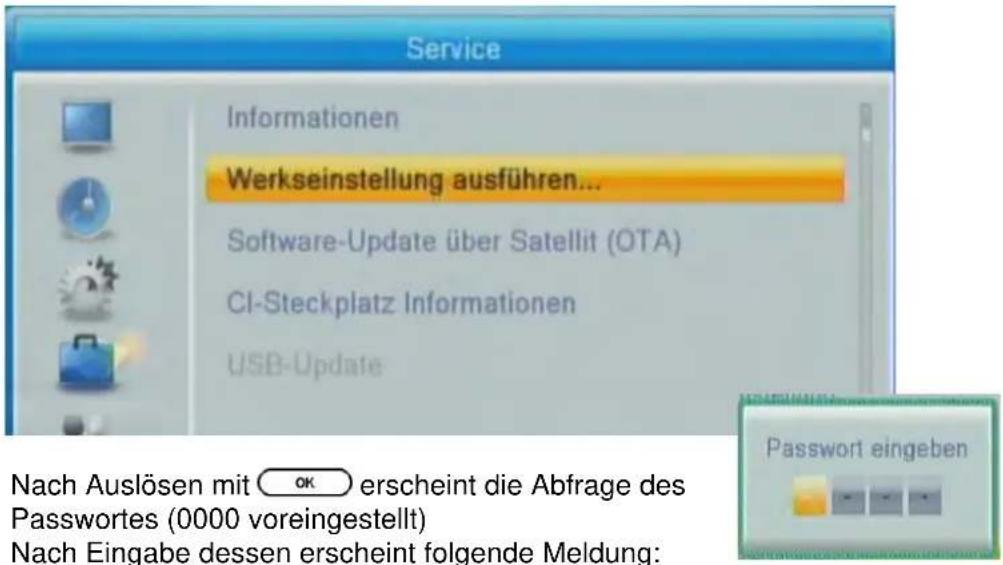

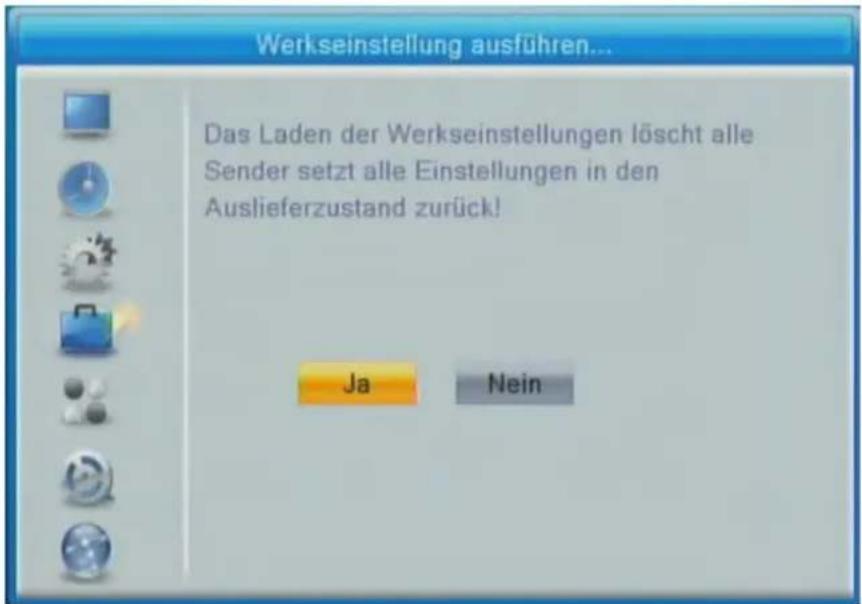

6.4.2 Werkseinstellung – Resetfunktion....56

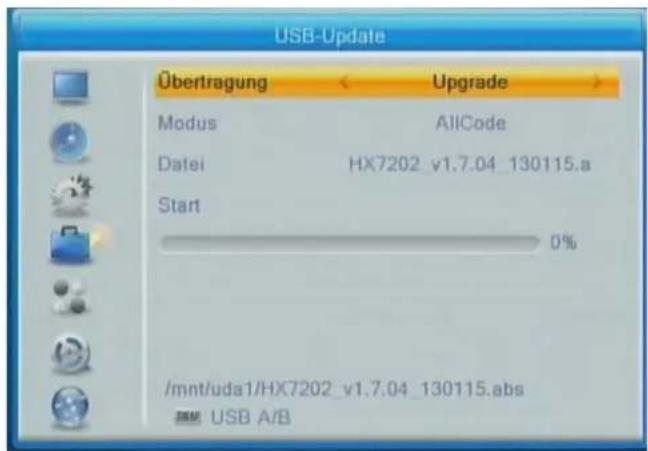

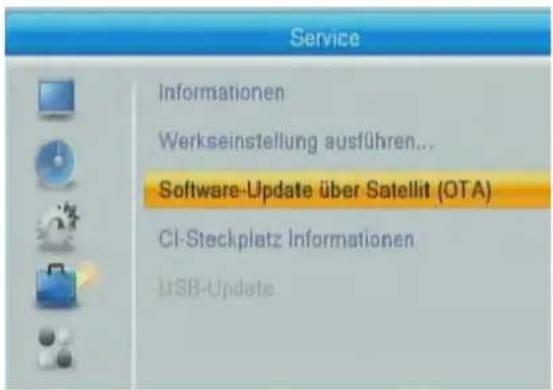

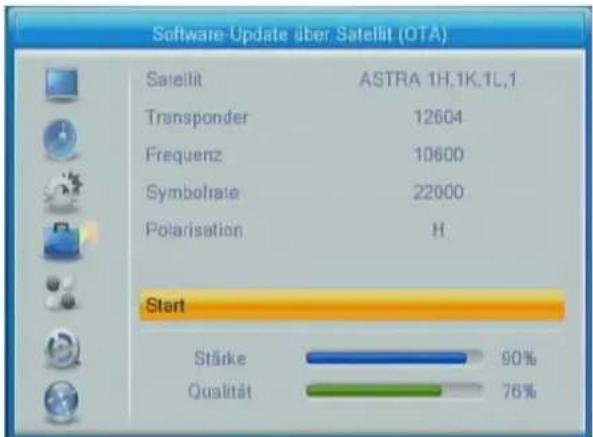

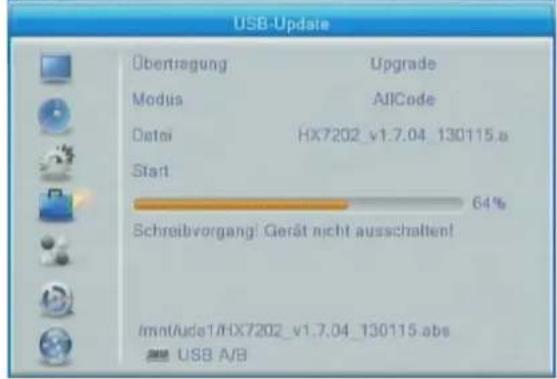

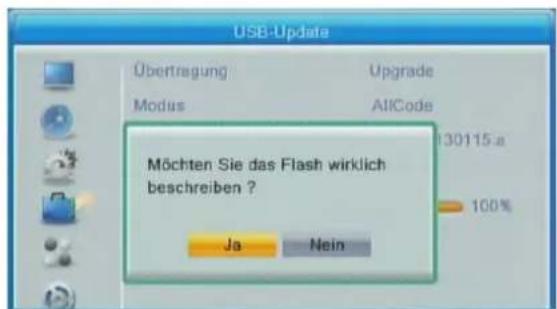

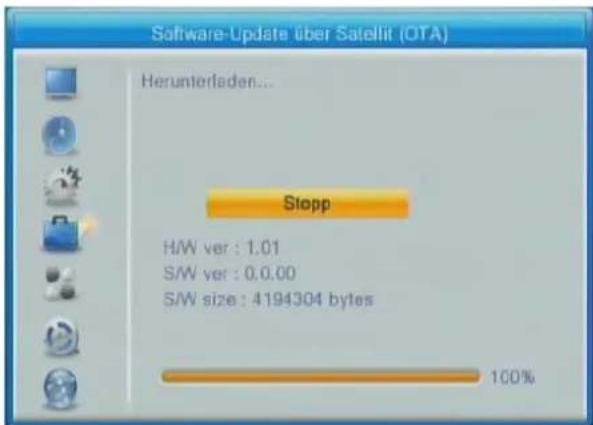

6.4.3 Software Update über Satellit/Software Upgrade über USB Schnittstelle......57

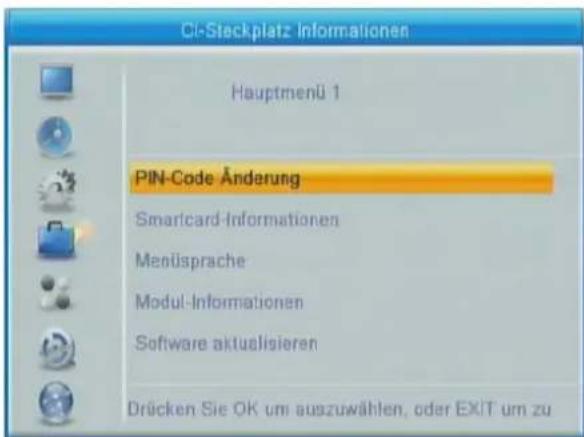

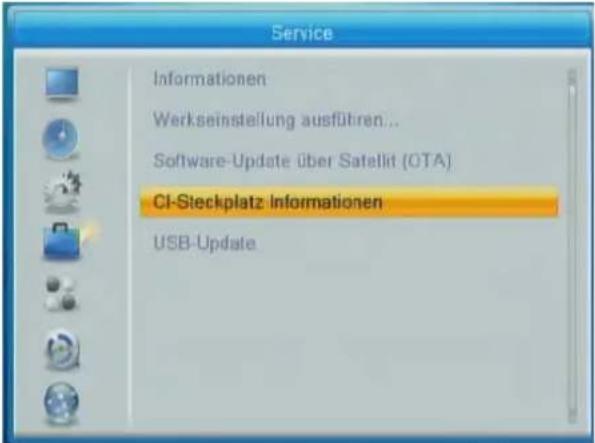

6.5 CI-Steckplatz....59

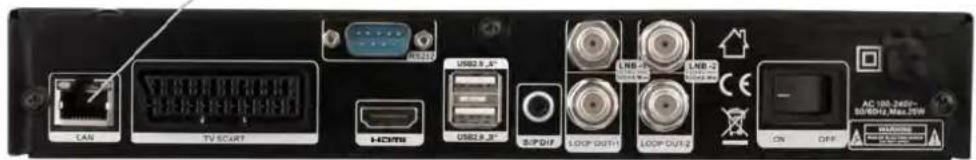

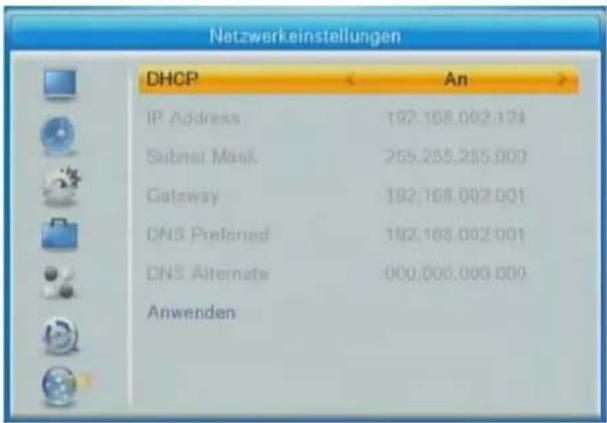

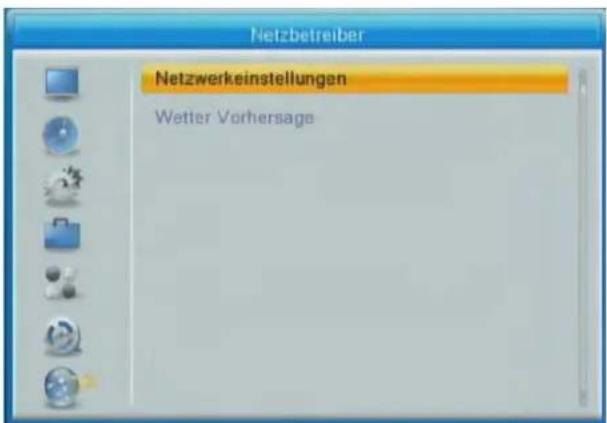

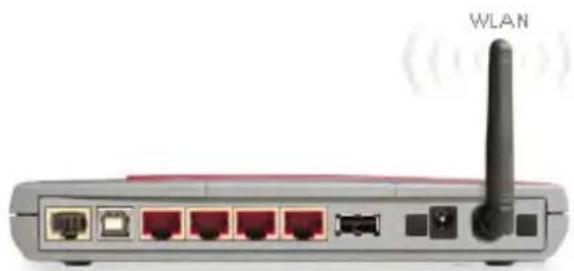

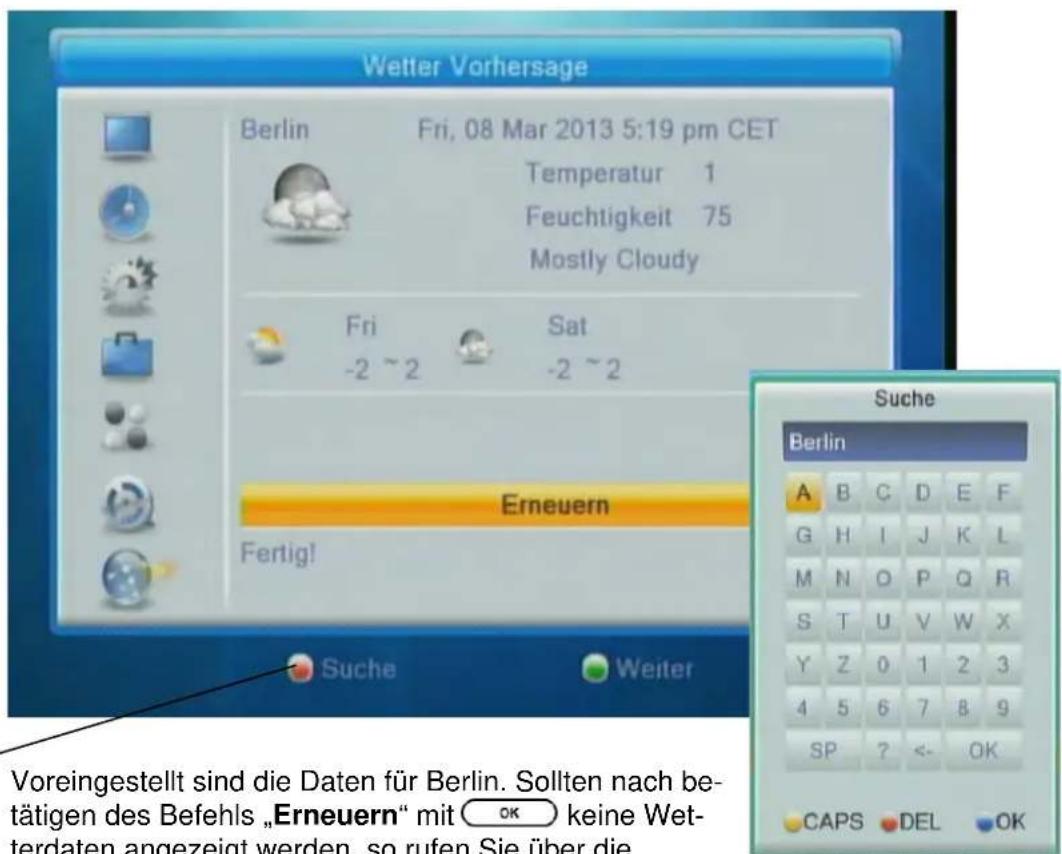

6.6 Netzwerk – Internetanschluss - Wettervorhersage 60

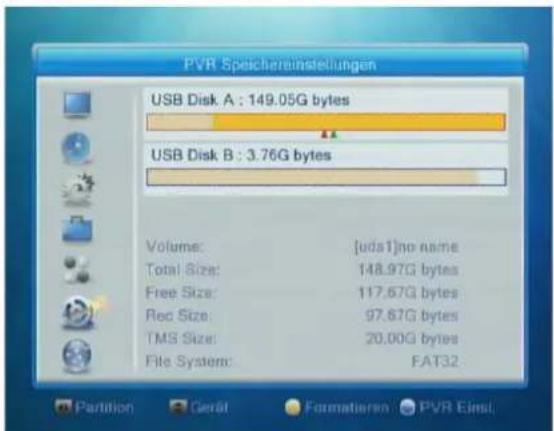

7 USB Funktionen 62

8 Garantiebestimmungen....78

9 Technische Daten 10 Standortliste....79 / 80

11 Fehlerbeseitigung 12 Satelliten-Lexikon....81 / 82

EINFÜHRUNG

Über diese Receiver-Serie HX 7202 Cl+

Dieser HDTV-Satelliten-Receiver (High Definition TeleVision) ist für den Empfang von freien digitalen und hochauflösender Satellitenprogrammen im DVB-S/S2-Standard.

Der integrierte digitale Videoausgang ermöglicht Ihnen eine brillante digitale hochauflösende Bild- und Tonqualität über HDMI ^® -Verbindung zum Flachbildschirm/TV.

Um in den Genuss der verschlüsselten Programmpakete, z.B. Sky oder HD+ zu kommen, benötigen Sie zusätzlich ein entsprechendes Common Interface Modul (CI oder CI+ Modul) und eine Abonnement-Karte der entsprechenden Sender.

Der Receiver ist im Besonderen mit zwei USB 2.0 Schnittstellen ausgestattet, über die Zusatzfunktionen, wie Aufnehmen und Wiedergeben von MP3-Musik, Fotos und Video-Dateien in Verbindung mit externen USB-Speichermedien genutzt werden können.

Sie benötigen für den Betrieb des Geräts eine Satellitenantenne mit digitalem Universal-LNB, die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermöglichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme.

Da das digitale Fernsehen ständigen Änderungen unterliegt, ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de. Noch einfacher ist jedoch die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Service“.

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann im Menü 'Systemeinstellungen' vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Dieses Handbuch

Diese Bedienungsanleitung unterstützt Sie bei der Installation des digitalen Satellitenreceivers und zeigt Ihnen, wie Sie die wesentlichen Funktionen nutzen können.

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 5 "Programmsuche", Kapitel 6 „Grundeinstellungen“ und Kapitel 7 „USB-Funktionen“ erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik. Nutzen Sie diese, wenn Sie mit dem Gerät schon vertrauter sind.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer technischen Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8:00-12:30 und 13:00-16.30 Uhr zur Verfügung steht.

Telefon: [phone] / 881-73 e-mail: [e-mail]

Lieferumfang

1 HDTV Satellitenreceiver 1 Fernbedienung Antennenkabel für 1 Bedienungsanleitung 2 Batterien Durchschleifbetrieb

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

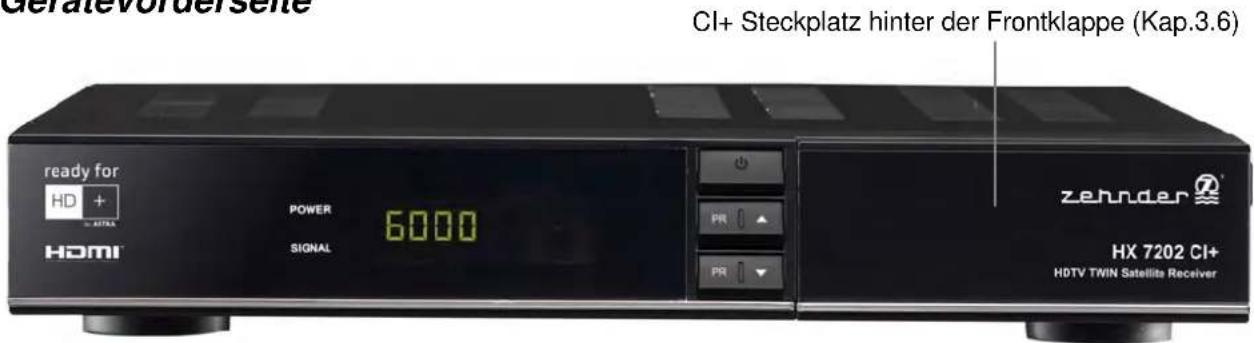

Gerätevorderseite

deratevorderseite ready for HD + HDMI POWER 6000 SIGNAL CI+ Steckplatz hinter der Frontklappe (Kap.3.6) zehnder HX 7202 CI+ HDTV TWIN Satellite Receiver

Taste	Funktion
	Schaltet den Receiver „EIN“ und „AUS“ (Standby-Stromsparbetrieb).
Power LED	Leuchtet rot, sobald an Strom angeschlossen
Signal LED	Leuchtet in Betrieb grün, im Standby-Betrieb ausgeschalten
Anzeige	Zeigt die Programmplatznummer oder die aktuelle Uhrzeit (Standby).
	Schrittweise Programmumschaltung aufwärts/abwärts; im Menü auf und ab

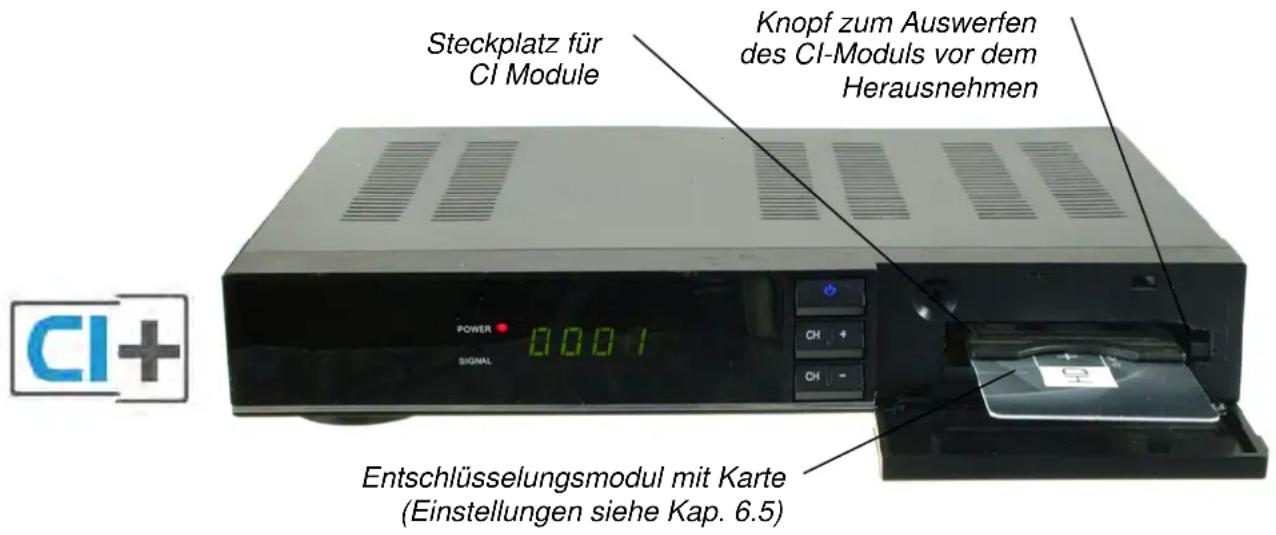

CI+ Steckplatz	Hinter der Frontklappe: Steckplatz für verschiedene Entschlüsselungssysteme, CI oder CI+ Module (Common Interface), wie Sky, HD+, Viaccess, usw. (nicht im Lieferumfang).(siehe Abschnitte 3.6 und 6.5)

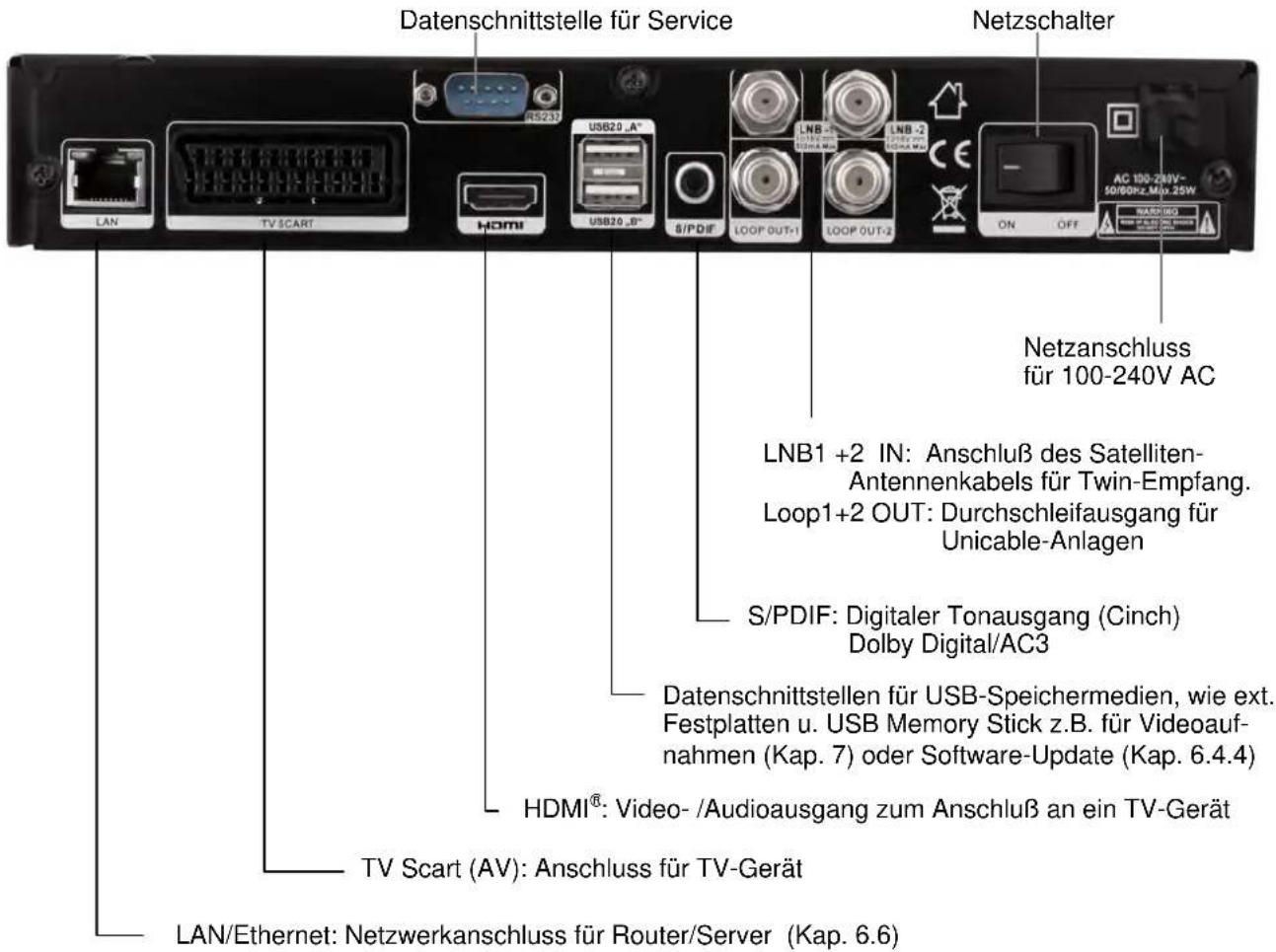

Geräterückseite

Datenschnittstelle für Service Netzschalter LAN TV SCART R5230 USB20_A* USB20_B* S/PDIF LOOP OUT-1 LOOP OUT-2 ON OFF AC 100-240V- 50/60Hz,Map.25W Netzanschluss für 100-240V AC LNB1 +2 IN: Anschluß des Satelliten- Antennenkabels für Twin-Empfang. Loop1+2 OUT: Durchschleifausgang für Unicable-Anlagen S/PDIF: Digitaler Tonausgang (Cinch) Dolby Digital/AC3 Datenschnittstellen für USB-Speichermedien, wie ext. Festplatten u. USB Memory Stick z.B. für Videoauf- nahmen (Kap. 7) oder Software-Update (Kap. 6.4.4) HDMI®: Video-/Audioausgang zum Anschluß an ein TV-Gerät TV Scart (AV): Anschluss für TV-Gerät LAN/Ethernet: Netzwerkanschluss für Router/Server (Kap. 6.6)

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

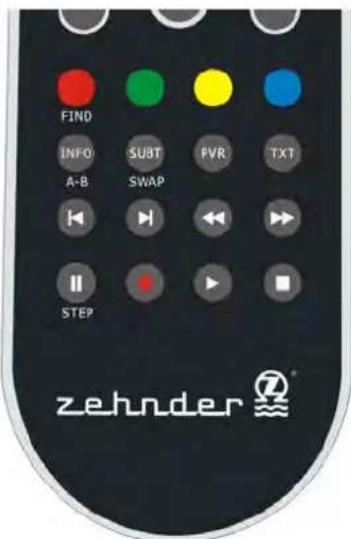

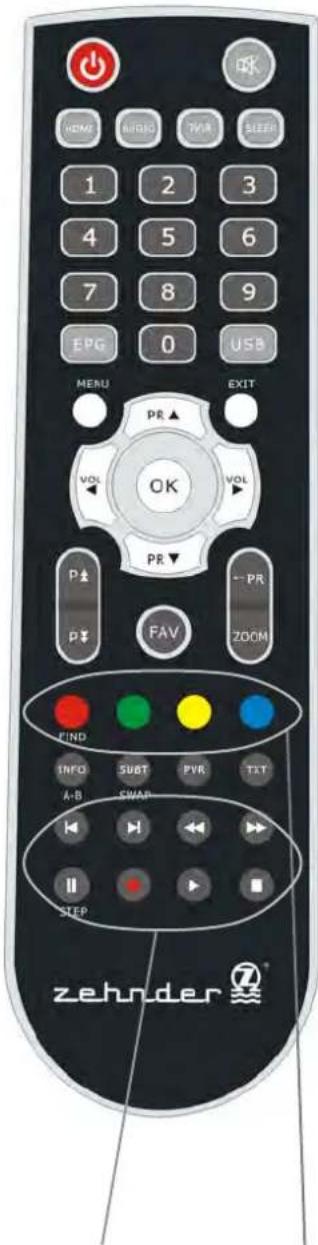

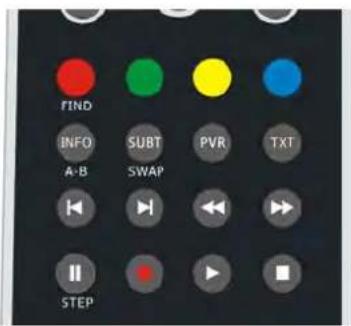

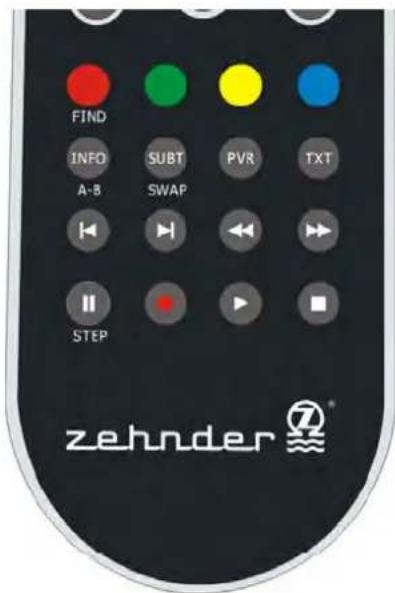

Fernbedienung

HOME BIRD TVR SLEEP 1 2 3 4 5 6 7 8 9 EPG 0 USB MENU EXIT PR ▲ VOL OK VOL PR ▼ P↑ P↓ FAV ← PR ZOOM FIND INFO SUBT PVR TJT A-B SWAR STEP zehnder®

Laufwerkstasten für den Wiedergabebetrieb über USB (siehe Abschnitt 8.2)
Farbtasten: Rufen in den Menüs Unterfunktionen auf.

Taste	Funktion
Power	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Schaltet den Ton stumm und an.
HDMI	Ändert die Auflösung des HDMI-Ausgangs (576i/p, 720p, 1080i)
AUDIO	1. Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um, auch auf AC3-Dolby Digital Ton.2. Schaltet den Ton in Stereo oder Mono rechts/links um.
TV/R	Schaltet zwischen TV- und Radio-Programmliste um.
SLEEP	Ruft die Ausschalt-Timer Funktion auf (Schlaftimer.
0	1. Direkt-Anwahl der Programmplatznummer
9	2. Eingabe von Werten bei der Programmierung im Menü.
EPG	Ruft die elektronische Programmzeitschrift (EPG Daten) auf.

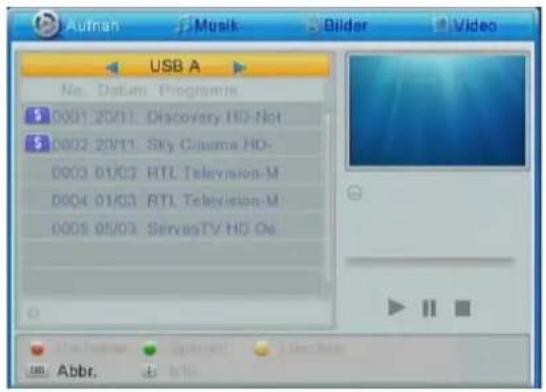

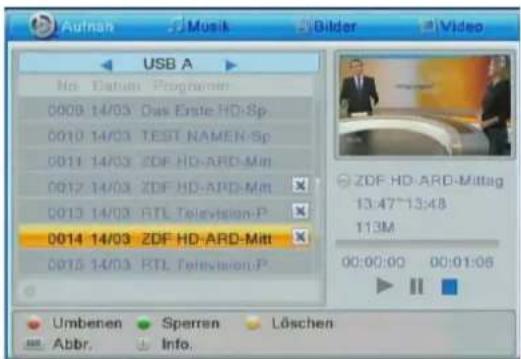

USB	1. Ruft das USB Menü auf: Aufnahmen, Musik, Bilder, Video
MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
EXIT	Zurück zum letzten Menü oder Menü verlassen
PR ▲▼	1. Schaltet um einen Programmplatz hoch oder runter.2. Im Menü: Zeilenmarkierung nach oben/unten bewegen
VOL	1. Lautstärkeregelung.2. Im Menü: Zeilenmarkierung nach rechts/links bewegen

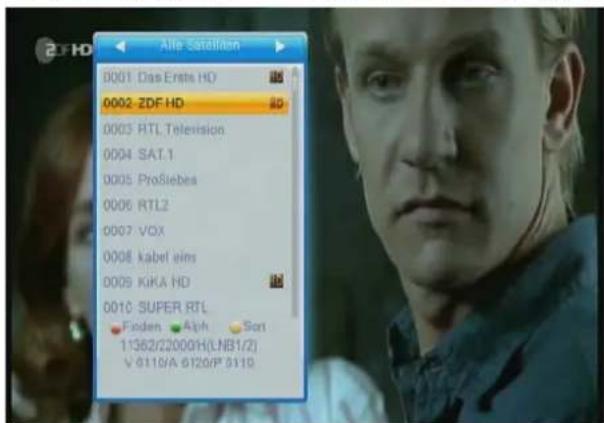

LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Blendet die Programmliste ein.

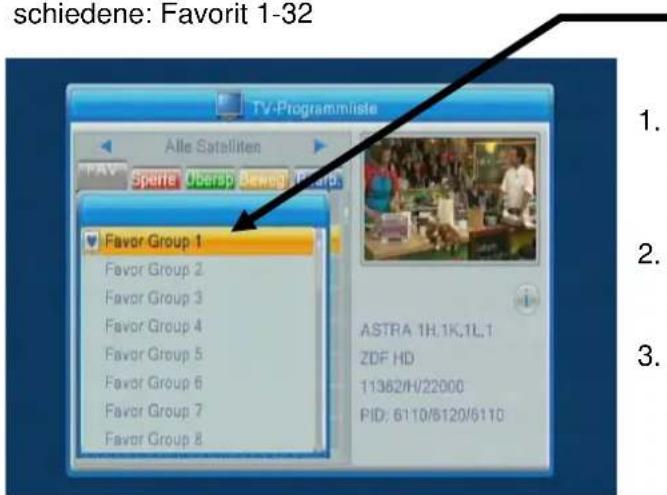

FAV	Ruft die persönlich erstellte Favoritenprogrammliste auf.
P▲▼	Seitenweise blättern, in den Programm- und Menülisten
← PR	Schaltet zum vorher eingeschalteten Programm zurück
ZOOM	Vergrößert einen Bildausschnitt.
FIND	Gezielte Suche eines Programmnamens aus der Liste

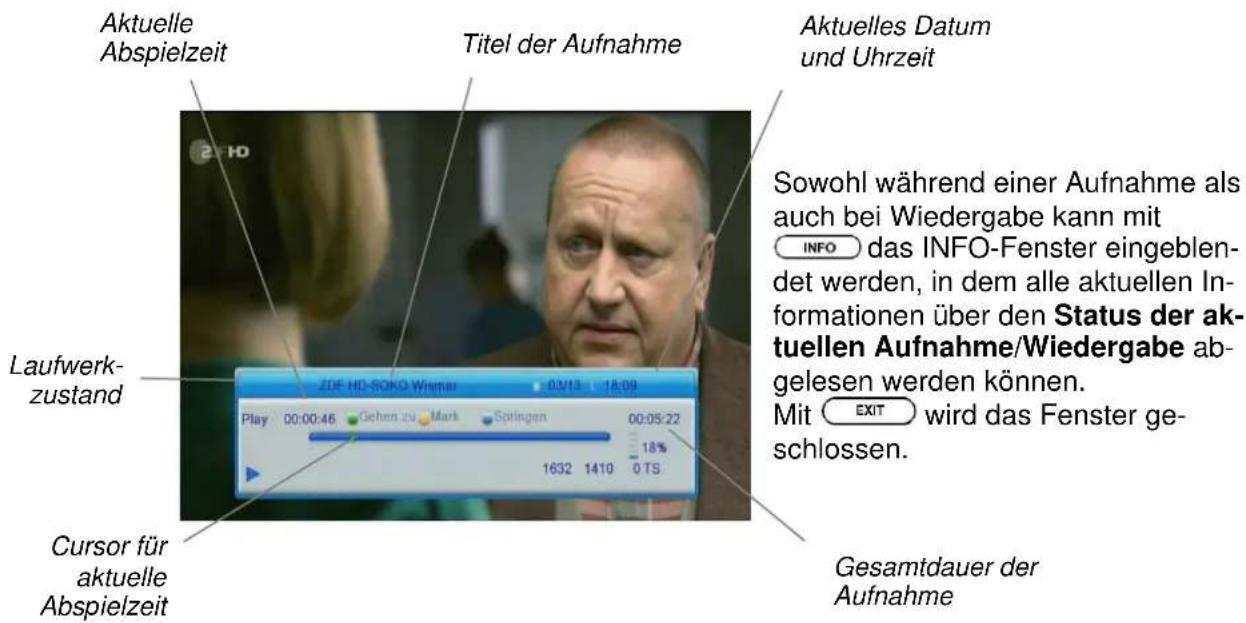

INFO	1x Informationen zum Programm anzeigen.2x detailierte Programminformation anzeigen
SUBTITLESWAP	1. Ruft Untertitel auf, die im DVB-Standard gesendet werden.2. Schaltet im Media-Player zwischen USB „A“ und „B“ um.

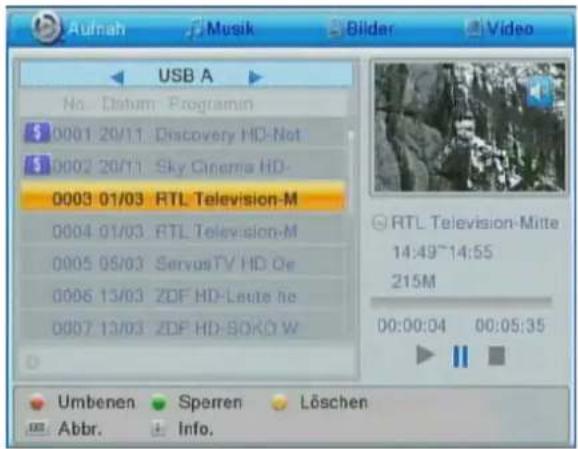

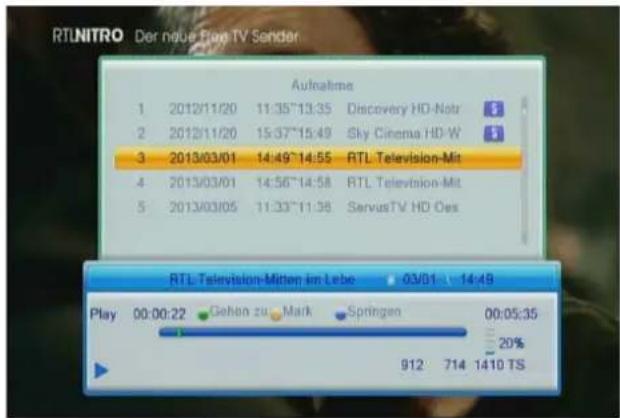

PVR	Öffnet Aufnahmen-Manager-Fenster
TEXT	Schaltet auf Videotext Seite 100.

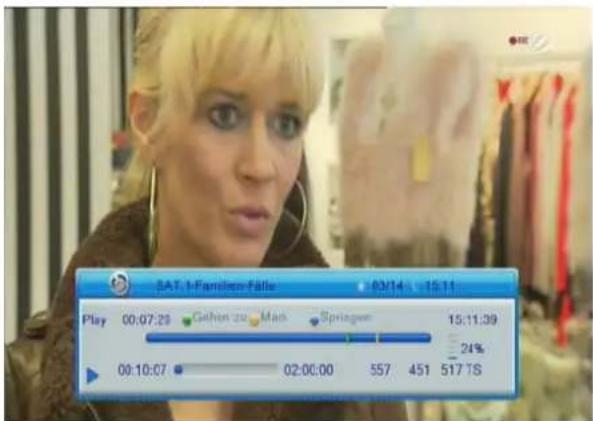

|◄►►|	Zeitsprungtaste, z.B. 1 Min. (Zeit einstellbar)

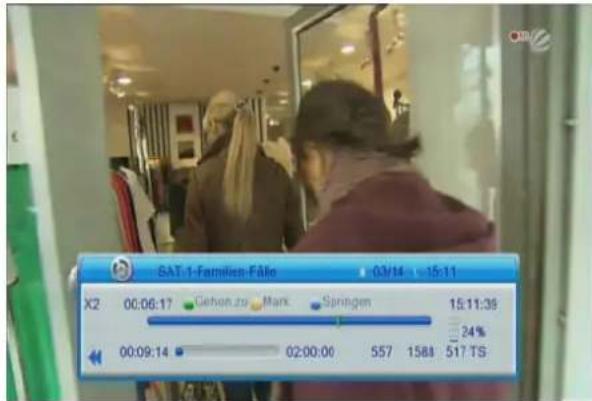

◄►►►	Schneller Rück-/Vorlauf, es sind 5 Geschwindigkeiten möglich. 2x, 4x, 8x, 16x, und 32x.
II	Standbild-Funktion: Bild anhalten/weiterführen
REC●	Startet eine Aufnahme auf ein angeschl. USBSpeichermedium

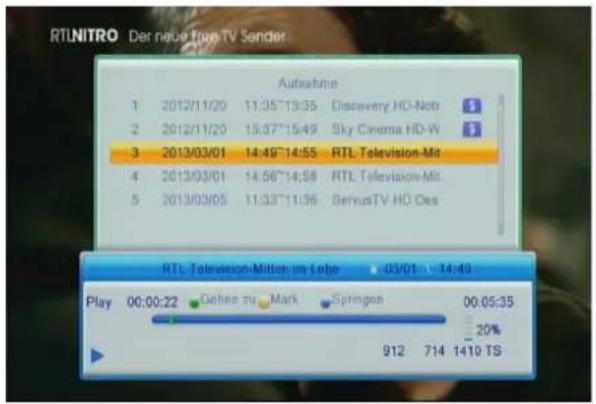

►	Startet Wiedergabe von USB
■	Stoppt eine Wiedergabe von USB

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung/Netztrennung

Betreiben Sie den Receiver nur an einer Netzspannung mit 100-240 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist. Zur absoluten sicheren Netztrennung bei Gefahren müssen Sie den Netzstecker ziehen.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten.

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
• Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes.
• Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
- Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
- Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
- Das G. wurde fallengelassen oder das Gehäuse ist beschädigt

Entsorgung

"Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS

UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

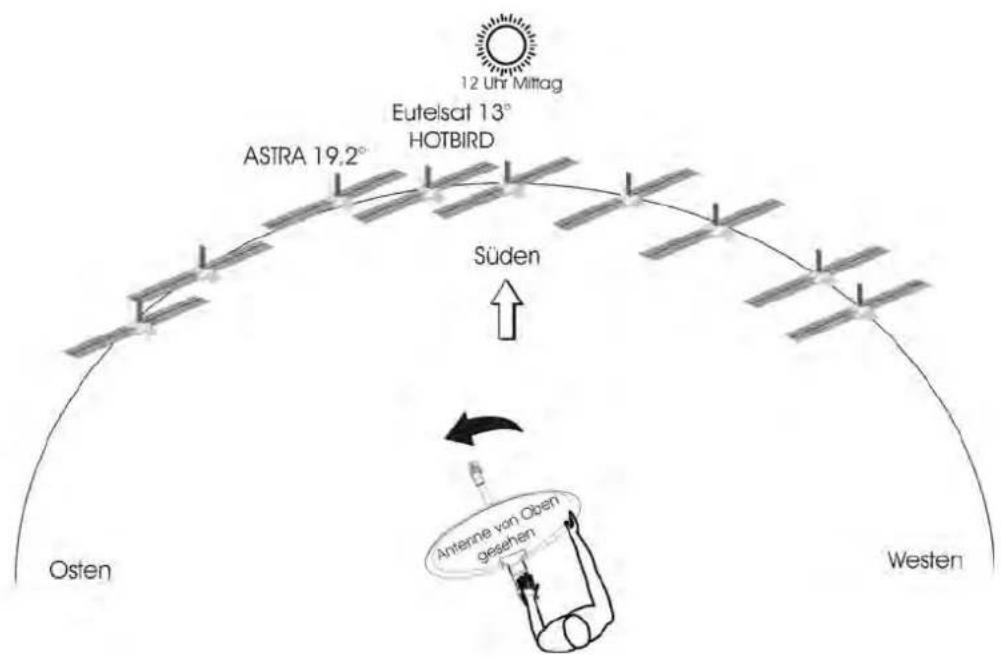

3.1 Standortwahl und Elevationswinkel der Antenne

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe der Standortliste im Anhang abzulesen. Wenn Ihr Wohnort nicht direkt aufgeführt ist, nehmen Sie die Werte einer Stadt in direkter Nähe. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB -Wahl

Bitte beachten Sie, dass der Empfang von Digitalprogrammen vom Einsatz des gewählten LNBs an der Antenne abhängt. Überprüfen Sie daher zuerst Ihre Anlage darauf, welches LNB und welche Art von Antenne Sie verwenden.:

• Verfügt Ihre Anlage über eines der folgenden Universal LNBs, so sind schon die richtigen Voreinstellungen im Receiver gespeichert.
  Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro/Quad Universal LNB für mehr als zwei Teilnehmer

Bei anderen Empfangsteilen, müssen im Menü „Installation//Antennenanschluss“ (für motorisierte Drehantennen) und „Installation//Antenneneinstellung“ noch die entsprechenden Einstellungen vorgenommen werden (Kap.6.1).

Sehen Sie hierzu auch die nachfolgenden Hinweise.

Hinweise!

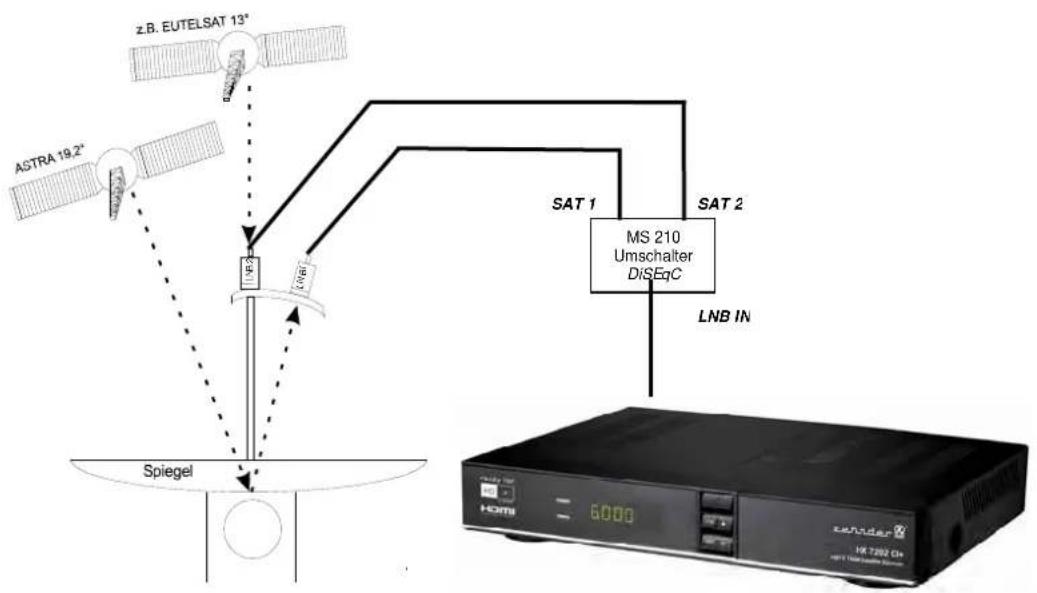

Multifeed Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt (Kap. 3.6). Änderungen in den "Grundeinstellungen", Kap. 6.1, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Einkabel-/Unicable-Anlagen (gemäß EN 50494)

Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben wollen, bei der alle Teilnehmer mit nur einem Kabel von der Antenne versorgt werden, so spricht man von einer speziellen „Einkabellösung/Unicable“. Dafür müssen spezielle Einstellungen für das LNB über das Menü „Antenneneinstellung“ (Kap. 6.1) vorgenommen werden.

Monoblock-LNB Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss1 für EUTELSAT und Anschluss 2 für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 6.1) umzustellen.

3. INSTALLATION UND INBETRIEBNAHME

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlusspläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, dass man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, dass es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

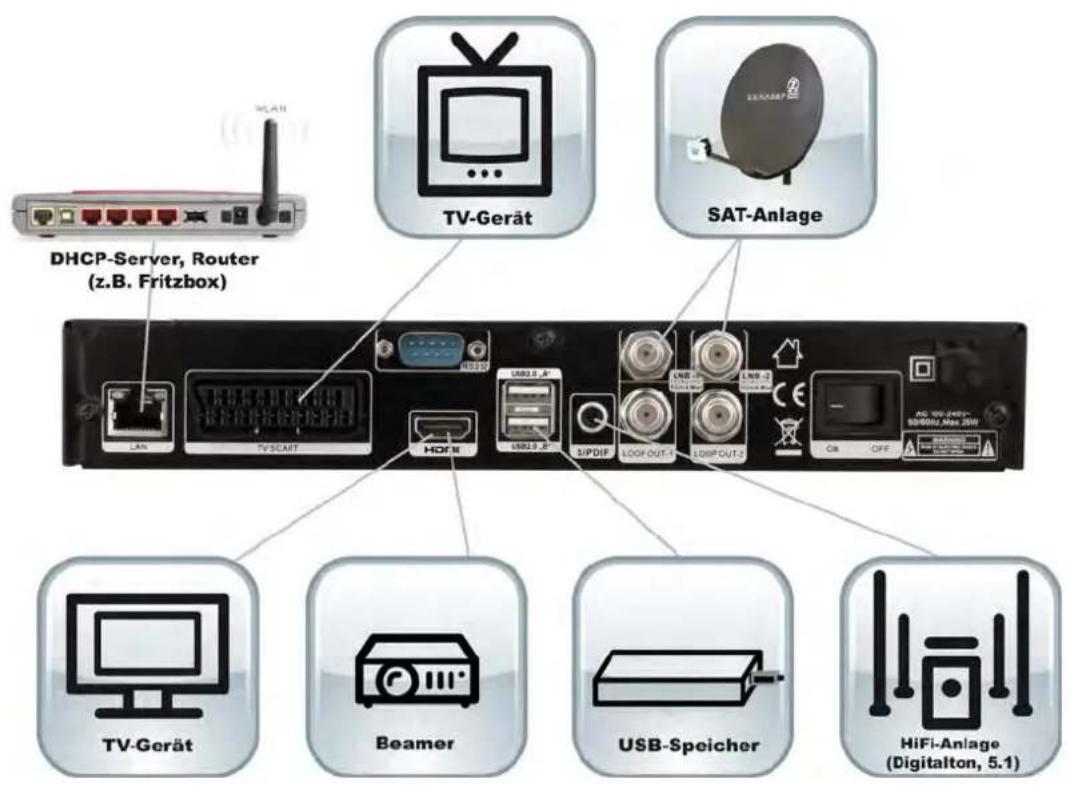

DHCP-Server, Router (z.B. Fritzbox) TV-Gerät SAT-Anlage TV-Gerät Beamer USB-Speicher HiFi-Anlage (Digitalton, 5.1)

Satellitensignal-Anschluss "LNB 1", „LNB 2“

Anschluss des Receivers an eine SAT-Anlage mit 2 getrennten Antennenleitungen (z.B. TWIN-LNB, QUAD-LNB, Multischalter, ...).

Für den Twin-Empfang muss an beiden LNB-Eingängen je ein eigenes Antennenkabel von der SAT-Anlage angeschlossen werden (s.o.).

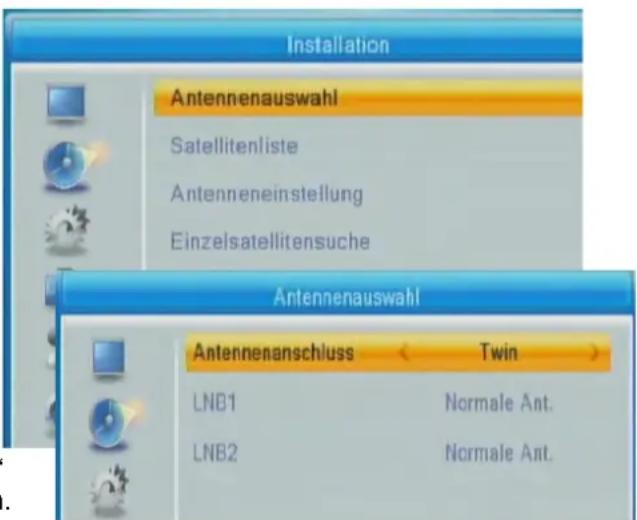

Hinweis: Der Receiver ist im Menü „Installation//Antennenauswahl“ bereits auf „Twin“ als Antennenanschluss voreingestellt (Abschnitt 6.1). Es kann mit dieser Anlage unabhängig aufgenommen und ferngeschaut werden.

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

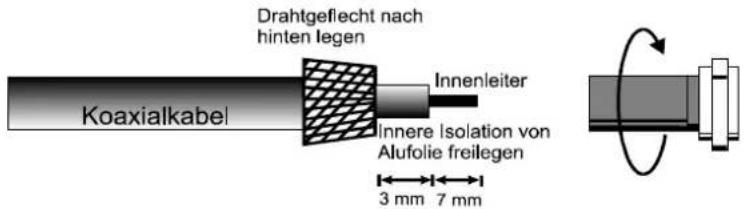

- Isolieren Sie das Kabel nach Skizze ab und

3. INSTALLATION UND INBETRIEBNAHME

- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

Drahtgeflecht nach hinten legen Innenleiter Koaxialkabel Innere Isolation von Alufolie freilegen 3 mm 7 mm

F-Stecker-Montage

Achten Sie darauf, dass das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluss verursacht wird.

Weitere Anschlußbeispiele:

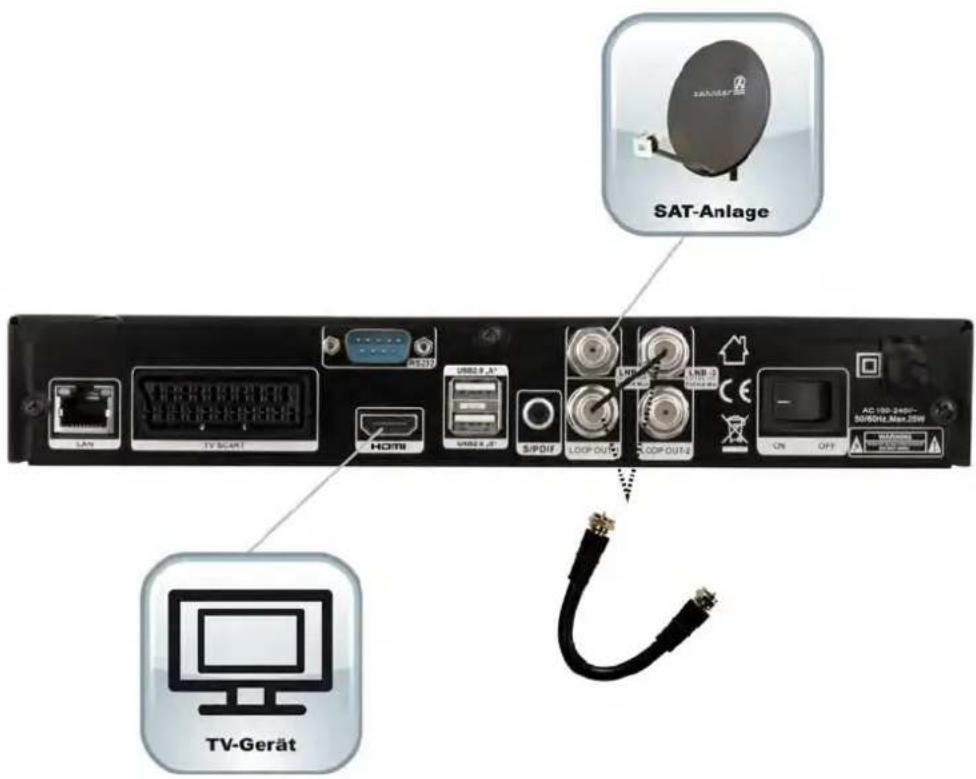

1. Anschluss des Receivers an eine SAT-Anlage mit nur 1 Antennenleitung (z.B. Single-LNB).

Wenn Sie nur ein Anschlussskabel haben (auch bei Unicable-Anlagen), so nutzen Sie das beigefügte Antennenkabel und den Durchschleifausgang 1 (Loop OUT 1) und verfahren wie hier im Anschlussbeispiel gezeigt wird.

SAT-Anlage TV-Gerät

Hinweis:

Der Receiver muss im Menü „Installation//Antennenauswahl“ auf „Single“ Betrieb als Antennenanschluss eingestellt werden (Abschnitt 6.1). Es kann mit dieser Anlage nicht unabhängig aufgenommen und ferngeschaut werden. Wenn eine Aufnahme läuft, können nur die Sender zum fernschauen ausgewählt werden, die auf derselben Frequenzebene liegen. Die nicht verfügbaren Senderplätze werden in der Programmliste besonders mit einem Pfeil markiert.

3. INSTALLATION UND INBETRIEBNAHME

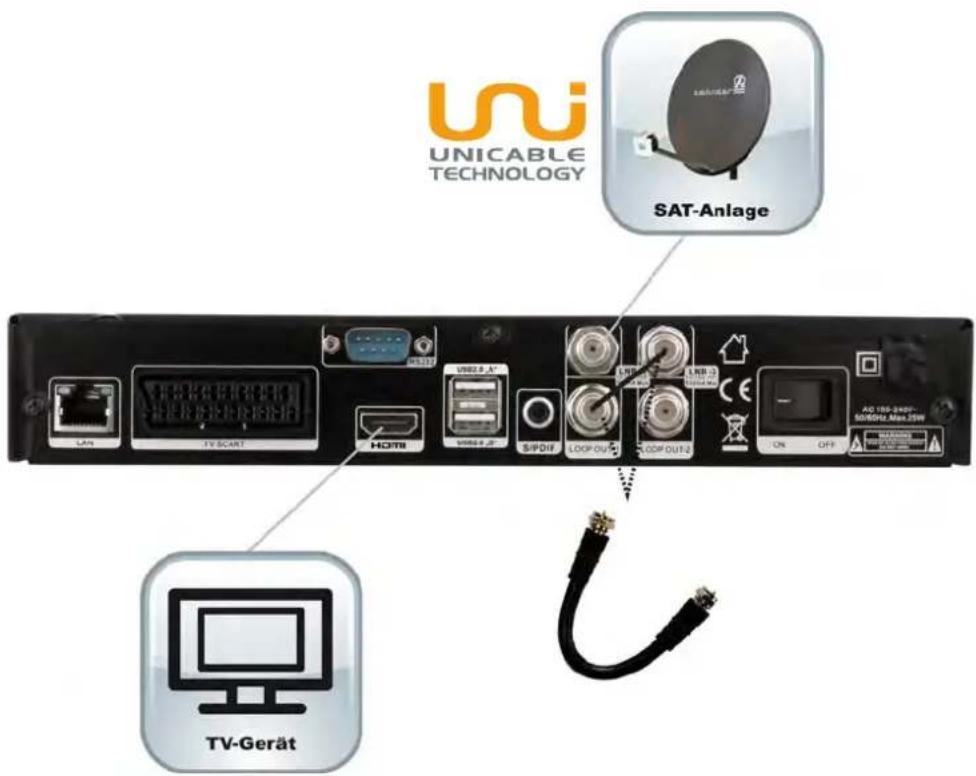

2. Anschluss des Receivers an eine UNICABLE/SCR-Einkabel SAT-Anlage (nach EN50494) mit nur 1 Antennenleitung.

Wenn Sie eine Unicable-Anlage haben, so nutzen Sie das beigefügte Antennenkabel und den Durchschleifausgang 1 (Loop OUT 1) und verfahren wie hier im Anschlussbeispiel gezeigt wird.

UNICABLE TECHNOLOGY SAT-Anlage LAN TV SCART HOTR USB2.8 A* USB2.8 A* S/PDIF LOOP OUT LOOP OUT-2 ON OFF TV-Gerät

Hinweise: Es kann mit dieser Anlage unabhängig aufgenommen und ferngeschaut werden.

Der Receiver muss im Menü „Installation//Antennenauswahl“ auf „Twin“ Betrieb als Antennenanschluss eingestellt werden. Außerdem muss im Menü „Installation//Antenneneinstellung“ sowohl für Tunereingang LNB1 als auch Tunereingang LNB2 für „LNB Frequenz“ auf „Einkabellösung (SCR) 9750-10600“ gestellt werden (Abschnitt 6.1), es müssen also 2 verschiedene SCR-Kanäle eingestellt werden. Die entsprechenden SCR-Kanäle mit den zugehörigen Frequenzen, die hier eingegeben werden müssen, entnehmen Sie den Unterlagen oder dem Etikett auf Ihrem Einkabel-/Unicable-System nach EN50494.

HDMI®-Anschluss

Der Anschluss dient einer hochwertigen Verbindung zu der HDMI®-Schnittstelle (High-Definition Multimedia Interface) ^1 Ihres LCD- oder Plasma-TV-Geräts. Alle HDTV-fähigen Flachbild-Fernseher sind mit einem HDMI- oder DVI-Anschluss ausgestattet. Verbinden Sie Ihren Flachbildschirm über ein HDMI-Kabel mit dem Receiver. Über diesen Ausgang werden die Bild- und Tondaten digital und damit verlustfrei an das Anzeigegerät gegeben.

3. INSTALLATION UND INBETRIEBNAHME

Hinweise! - Sollten Sie Probleme bei der Darstellung des Bildes über den HDMI Ausgang haben, so verändern Sie die HDMI-Auflösungseinstellungen unter dem Menü Systemeinstellungen/TV-Einstellungen oder mit der Direkttaste HDMI. Bitte warten Sie 2-3 Sekunden bevor Sie die Taste nochmals drücken, da das TV-Gerät etwas Zeit benötigt, die Signaländerung wahrzunehmen. - Bei TV-Geräten mit DVI-Eingang kann ein Adapter HDMI auf DVI verwendet werden.

Digitaler Audio-Anschluß "S/PDIF"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'S/PDIF AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi- oder Surround-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen werden, ohne dass das TV-Gerät eingeschaltet ist. Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen drei Voraussetzungen erfüllt sein:

1. Das Programm muss AC-3-Ton ausstrahlen.

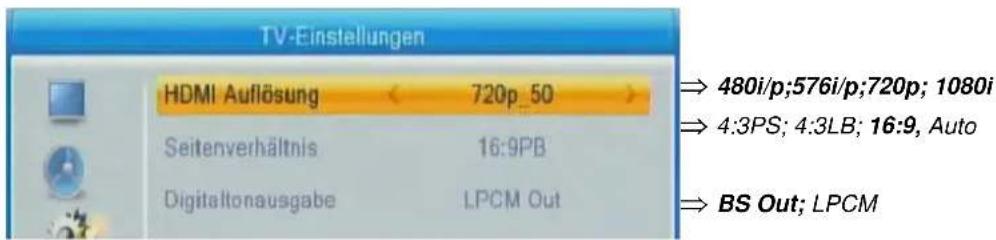

2. Im Menü Systemeinstellungen/TV-Einstellungen muss die Digitaltonausgabe auf „BS Out“ gestellt sein.
3. Mit Hilfe der Taste AUDIO muss die Sprache auf AC-3 umgestellt werden (siehe auch Abschnitt 4.6)

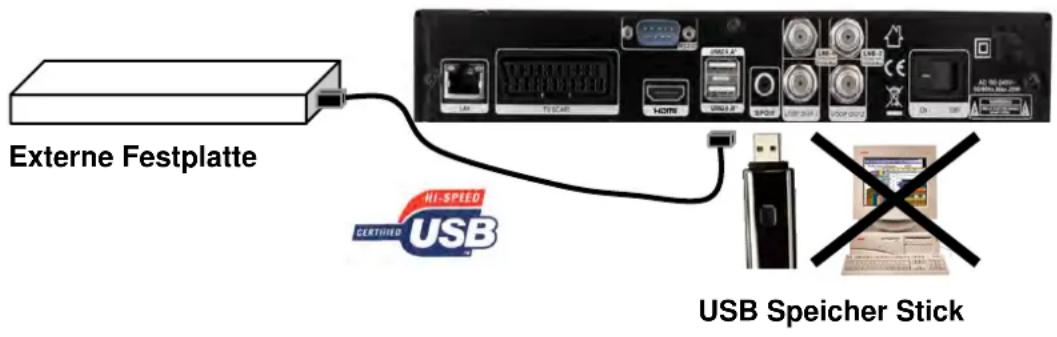

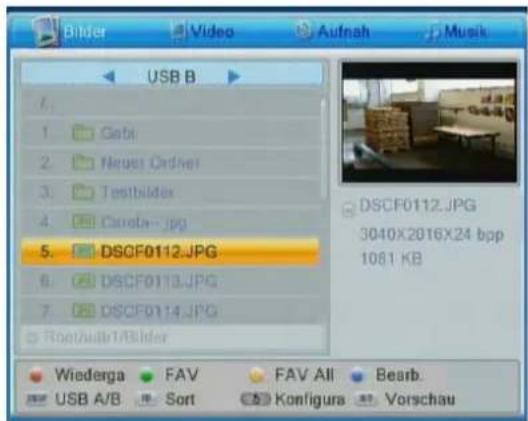

USB2.0“A/B” Über diese beiden gleichberechtigten Anschlüsse können Zusatzfunktionen, wie Aufnehmen und Wiedergeben von Filmen, Fotos und MP3-Musik Dateien, in Verbindung mit externen USB-Speichermedien, wie externe Festplatten oder USB-Sticks, genutzt werden (siehe Abschnitt 7.), ebenso wie eine Softwareaktualisierung der Betriebssoftware des Receivers.

RS 232 Diese Datenschnittstelle dient nur für Servicezwecke durch unsere Serviceabteilung.

LAN Mit Anschluss eines Netzwerkkabels an Ihren Router/Server (z.B. Fritzbox) für eine Internetverbindung und eingeschalteter automatischer Zuweisung einer IP-Adresse (DHCP = Ein) erhalten Sie darüber Zugang zum Online-Wetter, siehe Abschnitt 6.6.

Überzeugen Sie sich, dass Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den Receiver mit der Standby-Taste ☐ auf der Fernbedienung oder an der Gerätefront ein, so dass in der Geräteanzeige der zuletzt gewählte Programmplatz, z.B. '0001', angezeigt wird. Der Startvorgang dauert ca. 25 Sekunden. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, erlischt die grüne Leuchtdiode für das Signal.)

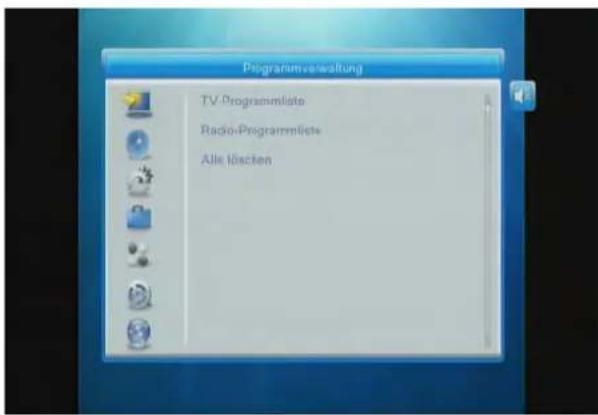

- Betätigen Sie auf der Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

Programmverwaltung TV-Programmliste Radio-Programmliste Alle löschen

- Schaltet Ihr TV-Gerät nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-/Source-Taste Ihrer TV-Fernbedienung auf einen HDMI®-Eingang schalten, so dass Sie das Hauptmenü sehen können.

3. INSTALLATION UND INBETRIEBNAHME

3.5 Feinausrichtung der Antenne

Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 2 „ZDF“ für Satellit ASTRA 19,2°)
2. Rufen Sie mit 3 mal Drücken der Taste INFO auf der Fernbedienung die Signalpegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Erscheint der Balken nur in grau statt in grün so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muss die Antenne feinausgerichtet werden.

Signal:

ab 70% ausreichender Signalpegel

typ. 90% normaler, guter Pegel

Qualität:

<20% kein Signal

ab 20% Empfang möglich

ab 70% guter Empfang

(bei 60cm Antenne auf Astra 19°;

bei 80cm, Erhöhung um ca. +5%)

Signal gefunden, wenn Balken „Qualität“ mindestens 20% zeigt.

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:
2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

3. INSTALLATION UND INBETRIEBNAHME

1. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

12 Uhr Mittag Eutelsat 13° ASTRA 19,2° HOTBIRD Süden Osten Antenne von Oben gesehen Westen

• Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.
• Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.
• Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:

Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem SAT 1/2, Anschluss 1/2 - Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten nach Umstellung der DiSEqC-Signale im Menü 'Installation//Antenneneinstellung möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss 1 –Signal für EUTELSAT und Anschluss 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 6.1) umzustellen.
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen vorprogrammierten Programmplatz aus der Programmliste dieses Satelliten 2/HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.4 beschrieben.

3. INSTALLATION UND INBETRIEBNAHME

Das Modell ermöglicht es, mit der integrierten Common Interface Technologie (CI und CI+) verschlüsselte digitale Pay-TV Programmpakete zu empfangen, die mit den verschiedensten Systemen, wie Viaccess, Irdeto, Conax, Cryptoworks, , Nagravision oder anderen verschlüsselt sind (CA-Module nicht im Lieferumfang).

Der Receiver besitzt einen Steckplatz für ein Conditional Access-Modul (CAM).

Steckplatz für CI Module Knopf zum Auswerfen des CI-Moduls vor dem Herausnehmen POWER 0001 SIGNAL CH CH Entschlüsselungsmodul mit Karte (Einstellungen siehe Kap. 6.5)

Vorbereitung:

• Wenn Sie verschlüsselte digitale Satellitenkanäle empfangen wollen, benötigen Sie eine Smartcard und ein Common Interface-CA-Modul (Conditional Access) von Ihrem Programmanbieter. CA-Module sind auch im Fach- und Versandhandel erhältlich. Informieren Sie sich zuvor, welches Verschlüsselungssystem die gewünschten Programme benutzen. Verwenden Sie nur Module, die dem DVB-Standard entsprechen.
• Mit Hilfe eines Cl+ Moduls und einer entsprechenden originalen HD+ Karte, können die HD-Programme der privaten Sender, wie Sat1 HD, Pro7HD usw., empfangen werden. Ebenso kann mit einer Sky-Abo-Smarcard und einem Sky Cl+ Modul auch deutsches Pay-TV empfangen werden.
• Beachten Sie, dass eine Smartcard und ein CA-Modul möglicherweise nur für einen einzelnen Pay-TV Anbieter und daher evtl. nur für einen bestimmten Bereich von Programmen gültig sind.
• Nur allgemein frei zugängliche Kanäle, wie sie zum größten Teil vorprogrammiert sind können ohne Smartcard und CA-Modul empfangen werden.
• Lassen Sie das Modul nach dem Einlegen immer im Steckplatz. Entfernen Sie es nur, wenn Ihr Programmanbieter Sie dazu auffordert. Dies ist wichtig, weil zu häufiges ein- und ausstecken des Moduls zu mechanischen Beschädigungen am Modul oder im Receiver führen können.
• Entnehmen Sie die Smartcard, wenn Sie diese längere Zeit nicht nutzen. Es kann jedoch sein, dass nach längerer Nutzungspause die Karte erst wieder vom Programmanbieter geöffnet werden muss, indem neue Informationen auf die Smartcard geladen werden. Stecken Sie dazu die Karte in das Modul und wählen einen entsprechenden Programmplatz. Lassen Sie den Receiver in diesem Zustand so lange stehen bis die Programme wieder empfangbar sind.

3. INSTALLATION UND INBETRIEBNAHME

Hinweise!

Bitte wenden Sie weder beim Einschieben des CA-Moduls noch beim Einführen der Smartcard größere Gewalt an.

Befolgen Sie generell die Anweisungen des Pay-TV-Anbieters im Zusammenhang mit der Smartcard und dem CA-Modul.

Installation eines CA-Moduls mit Smartcard

1. Öffnen Sie zu Beginn die Frontklappe des Receivers indem Sie seitlich rechts den Finger in den Eingriff schieben und daran die Klappe nach vorne unten ziehen.
2. Schieben Sie vorsichtig das Modul mit der Steckkontaktleiste voraus und der Seriennummer nach unten in den Steckplatz ein. Es muss sich leicht einführen lassen bis auf die letzten 5 mm. Den letzten Widerstand überwinden Sie am besten mit einem leichten gleichmäßigen Druck beider Daumen bis zum Anschlag.
3. Der Receiver meldet während der Erkennungsprozedur „CI/CI+ Modul startet.“

4. Führen Sie Ihre Smartcard vollständig in die Öffnung im CA-Modul ein. Der Gold-Chip muss dabei nach oben und nach hinten weisen.

5. Wenn Sie das CA-Modul entfernen möchten, drücken Sie auf den schwarzen Knopf rechts direkt neben dem Modul. Das Modul wird somit zum Entnehmen entriegelt.

Der Gold-Chip muß sich auf der Oberseite der Smartcard befinden

Verschlüsselte Pay-TV-Programme/Pakete empfangen

Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind nur einige Pay-TV Programme voreingestellt, die mit einem „\$“-Zeichen (für „Scrambled“) vor dem Programmnamen gekennzeichnet sind. Eventuell müssen Sie einen Programmsuchlauf für Pay-TV-Kanäle durchführen, um Ihre gewünschten Programme zu sehen.

1. Informieren Sie sich zuerst über die Satelliten-Empfangsdaten Ihres Programmanbieters mit denen die Programme ausgestrahlt werden (Satellit, Frequenz, Polarisation, Symbolrate).

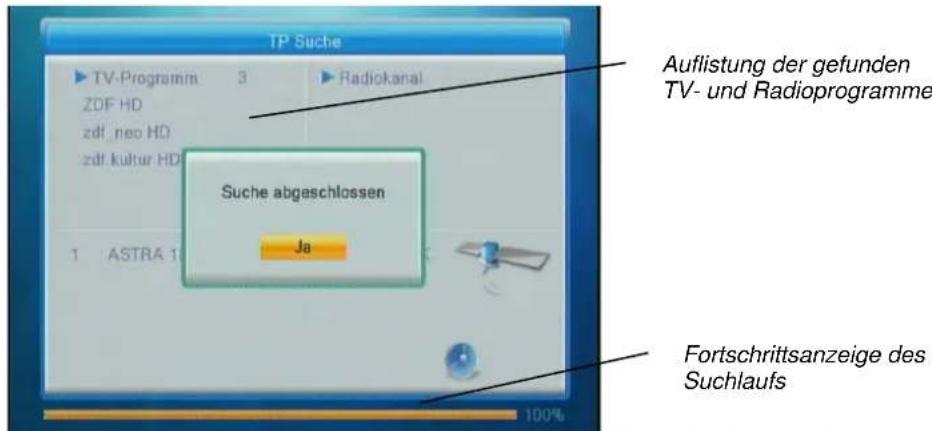

2. Starten Sie einen Programmsuchlauf auf den entsprechenden Transpondern wie in Abschnitt 5.1 näher beschrieben. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern der TP-Nr. nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Sollte ein Transponder widererwartend nicht vorhanden sein, so folgen Sie beim Neuanlegen den Anweisungen in Abschnitt 5.2.
3. Gehen Sie nach erfolgreichem Suchlauf in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe 4.17 "Programme sortieren,...").
   Die neuen Programme finden Sie auf neuen Programmplätzen am Ende der Liste.

4. BEDIENUNG DES RECEIVERS

Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut.

4.1 TV-Betrieb ein-/ausschalten

Schalten Sie den Receiver mit der Standby-Taste ☐ auf der Fernbedienung oder an der Gerätefront ein. Nach ca. 15-20 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "0001" angezeigt. Im unteren Bildschirmbereich wird kurzzeitig die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

Das Erste (ASTRA 1F.1G) 29/04 16:43 16:15-17:00 Brisant 17:00-17:25 Verbotene Liebe Alle Sender

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmierung

D

Wird der Receiver mit der Fernbedienung mit Taste ☐ in Bereitschaft (Standby) geschaltet, befindet sich der Receiver im Stromsparbetrieb, es erlischt die grüne Leuchtdiode für das Signal.

Hinweis ! Die erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der RECEIVER zuvor auf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild und der ständigen Einblendung der Programminformation), so schalten Sie den Receiver mit der Taste TV/R in den TV-Betrieb.

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition 'Anschluss 2' vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind.

Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satbeams.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl PR ▲ / PR ▼ 0 9

• Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten PR▲/PR▼ auf der Fernbedienung verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der RECEIVER die digitalen Signale erst umwandeln und das Bild errechnen muß.
• Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 2 Sekunden Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.
• Nach der Programmumschaltung wird für ca. 5 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern (siehe Systemeinstellungen/OSD Einstellung).

ZDF HD(ASTRA 1H,1K,1L,1) 04.03.2013 11:51 11:15 12:00 Alle Satelliten(LNB1/2) 11:15-12:00: SOKO Köln 0002 12:00-12:10: heute

Erklärung siehe Abschnitt, Taste INFO

Programmwahl über die Programmliste "Alle Satelliten" LIST

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit PR ▲ oder auf den gewünschten Programmplatz und
3. Schalten Sie mit der Taste OK auf den neuen Programmplatz um.
4. Mit der Taste P ▼ blättern Sie seitenweise in der Programmtabelle weiter, mit Taste P ▲ seitenweise zurück.
5. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

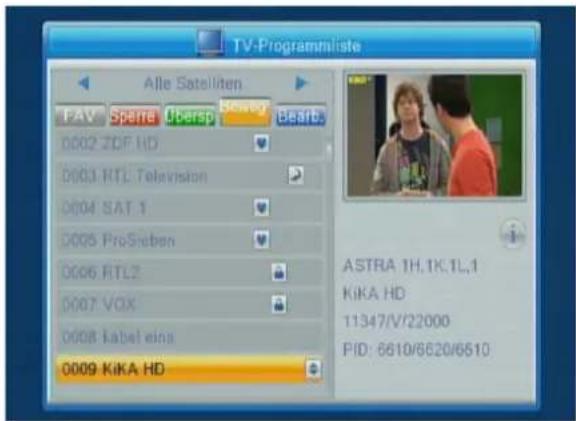

0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSiebes 0006 RTL2 0007 VOX 0008 kabel eins 0009 KIKA HD 0010 SUPER RTL Finden Aijih Sort 11362/22000H(LNB1/2) V 6110/A 6120/P 3110

Durch drücken der ROT Taste 'Finden' öffnen Sie direkt das Eingabefeld, um einen bestimmten Sendernamen zu finden. Geben Sie auf dem erscheinenden Eingabefeld den zu suchen- den Sender buchstabenweise ein, indem Sie mit den AUF/Ab- und Rechts/Links-Tasten den jeweiligen Buchstaben markieren. Mit OK auf der Schaltfläche OKoder der blauen Taste wird die Liste mit den Namen

zum Auswählen eingeblendet.

Mit der GRÜN und Taste können Sie die Programmliste alphabetisch oder nach anderen Kriterien sortieren, um ein Programm schneller zu finden.

4. BEDIENUNG DES RECEIVERS

Programmwahl über die Favoritenlisten

FAV

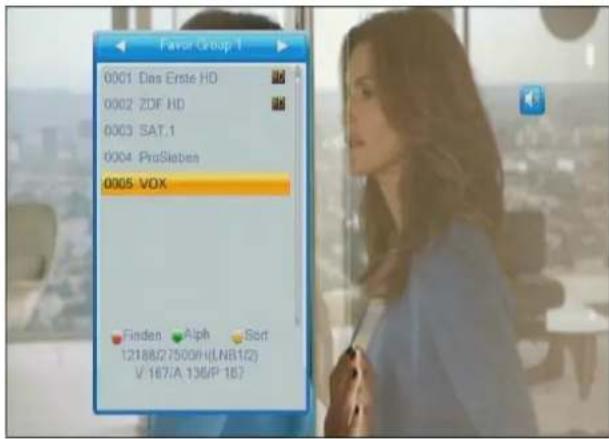

Favor Group 1 0001 Das Erste HD 0002 ZDF HD 0003 SAT.1 0004 ProSieben 0005 VOX Finden Alph Sort 12188/27509H(LNB1/2) V 167/A 136/P 167

Der DVB Receiver besitzt 32 verschiedene Favoriten-Programmlisten, Betätigen Sie die graue FAV Taste, so gelangen Sie zu den " TV Favoritenlisten". Hier sind diejenigen Programme eingetragen, die Sie in der TV-Programmverwaltung mit einem ♥ für die entsprechende Favoritenliste gekennzeichnet haben.

• Die Bedienung erfolgt ebenso wie in der Programmliste "Alle Satelliten".
- Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 4.17 weiter unten nach.

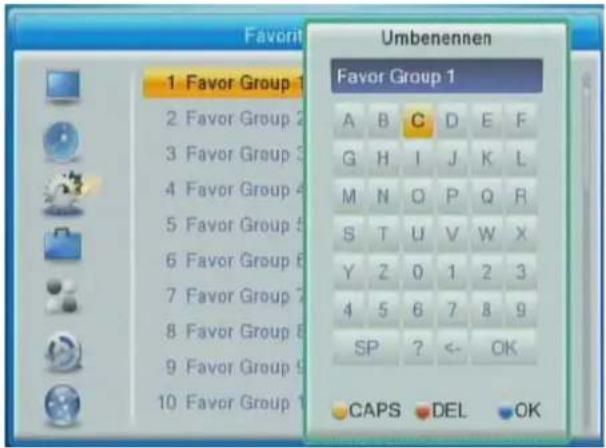

- Um die Namen einer Favoritenliste zu ändern, wählen Sie aus dem Hauptmenü „Systemeinstellungen“ und dann den Menüpunkt „Favoritenlisten“. In diesem Menü sind die 32 Favoritengruppen aufgelistet. Wählen Sie mit eine Liste aus, um sie umzubenennen. Mit Hilfe des eingeblendeten Zeichen-Eingabefensters können Sie einen neuen Namen vergeben (siehe Abschnitt 6.3.8).

Programmliste nach Satelliten sortiert mit

HOTBIRD 0.8.3 0001: DAS ERSTE 0002: ZDF 0003: RTL 2 CH 0004: Bloomberg Europe 0005: ERDE UNO MENSCH 0006: DW Europe 0007: Ante HD 0008: Rai 1 0009: Rai 2 0010: Rai 3 ● Finder ● Alph ● Sort 11541/22000/V (LNB1/2) V 300/A 301/P 300

Mit den Pfeil-Tasten können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit bestätigen. Die Programmliste des Satelliten erscheint.

Umschalten zum letzten Programmplatz ← PR

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie blaue Taste ← PR. Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

4. BEDIENUNG DES RECEIVERS

4.4 Umschalten zwischen TV- und Radiobetrieb

TV/R

- Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.

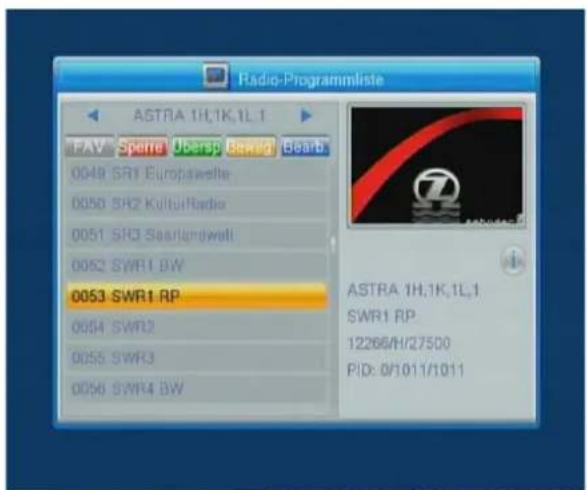

- Um die Radioprogramme zu empfangen drücken sie die Taste TV/R. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

SWRI RP(ASTRA 1H,1K,1L,1) 12:00 13:00 ASTRA 1H,1K,1L,10(LNBI/2) 12:00-13:00 Aktuell um 12 0053

- Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so bleibt im Unterschied zu den TV-Programmen die Einblendung der Programminformation ständig erhalten. Das TV-Bild wird im Radiobetrieb abgeschaltet. Es erscheint ein festes Hintergrundbild.

- Radioprogramme werden teilweise auch mit der unten beschriebenen Sprachumschaltungsfunktion ausgestrahlt. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.5 Lautstärkeregelung VOL und Tonstummschaltung

[Non-Text]

Mit der Stumm-Taste

Mit den Tasten VOL 🐎 auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeinstellung wird in Form einer vielstufigen Balkenanzeige für einige Sekunden am Bildschirm eingeblendet.

[Non-Text]

können Sie den Ton stummschalten, dabei blinkt dann auf dem Bildschirm links unten das durchgestrichene Lautsprechersymbol.

Bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.6 Tonart und Sprache wählen

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der grü-

Auto Shines ✓ per (2433) eng (2434) tra (2435) la (2436) tpa (2437) pur (2438)

nen Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können.

Welche Sprachen und wieviel zum Wechseln vorliegen hängt von der Programmaussstrahlung ab.

Mit EXIT das Fenster schließen. Automatisch wird die neue Sprache auf dem Programmplatz gespeichert.

Auch verschiedene Radiopro-

gramme können über diese Option ausgestrahlt werden.

Mit den Tasten 🐘️ und können Sie Stereo, linker Kanal, rechter Kanal und Mono-Tonspur einstellen. Die Einstellung erscheint rechts unten im Fenster.

Links

Stereo

Rechts

4.7 AC3-Tonsignale empfangen

Die grüne AUDIO-Taste verwenden Sie nicht nur um zwischen verschiedenen übertragenen Sprachen umzuschalten.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentaste (AUDIO) können Sie die verschiedenen Tonsysteme (z.B. Stereo / Dolby Digital AC-3) für das aktuelle Programm auswählen. Wenn Sie auf die Tonart „AC-3“ wechseln, legt der Receiver den Ton an die

Audio Stereo deu (256) deu (259)[Dolby D]

„Audio Digital“-Ausgangsbuchse an. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. SAT 1).

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4. BEDIENUNG DES RECEIVERS

4.8 Umschalten der Bildschirmauflösung des HDMI-Ausgangs

HDMI

Sie haben damit die Möglichkeit, statt über das Bedienmenü, mit dieser Direktfunktion manuell zwischen den verschiedenen Bildformaten des HDMI-Ausgangs umzuschalten.

Ist ein Flachbildschirm mit HDMI-Eingang angeschlossen, so drücken Sie ein- oder mehrmals die Taste HDMI auf ihrer Fernbedienung. Das Bildformat ändert sich daraufhin wie folgt:

576I → 576P → 720P → 1080I → 1080P(50Hz)

- Sollten Sie Probleme bei der Darstellung des Bildes über den HDMI-Ausgang haben, so wechseln Sie auf die Verbindung mit Scartkabel und verändern die Auflösungseinstellungen unter dem Menü Systemeinstellung/TV-Einstellungen. Anschließend versuchen Sie erneut die Übertragung über die HDMI-Verbindung.

4.9 Videotextempfang TEXT (speichert bis zu 800 Seiten)

Der Receiver hat einen integrieten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer weiteren Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint. Mit der grünen Taste TEXT wird die Videotextseite 100 des gerade aktuellen

100 100 ProSieben 30.04.08 17:09:05 Handyvertrag ohne Schufa + Fotohandy für Jedermann! 266 16:59 taff......405 17:59 NEWSTIME......110 Einigung:Post-Streik ist abgewendet 113 Paltrom arbeitet mit vollem Einsatz 434 HANDYVERTRAG TROTZ SCHUFA!.. 265 1.000 Angestellte im Erotik-Shop... 408 Ab morgen neu im Kino: "Iron Man".. 443 Locker: Heimarbeit statt Bürostress 755 1.000,- mit nur einer SMS abbräumen! 880 Programm 300 Heute...... 301 Spielfilme.. 310 Serien...... 340 TV total.... 371 Urlaubsreif? Kredite ohne Jetzt buchen 800 Schufa.... 263 Mitglieder sparen beim Single-Treff 594 Die Besten Flirt & Dating Lines 644

Programms aufgerufen.

Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten oder mit PR ▲ / sei tenweise blättern OK = Hintergrund- transparenz umschalten

4.10 Standbild/Pause

Möchten Sie sich eine gerade aktuelle Filmszene genauer anschauen oder eine auf dem TV-Schirm eingeblendete Information in Ruhe notieren, so halten Sie mit der Taste Ⅱ das Bild so lange Sie mögen an. Nach erneutem Betätigen von Ⅱ kehren Sie wieder in die im Hintergrund weitergelaufene Sendung zurück.

4. BEDIENUNG DES RECEIVERS

4.11 Programminformation INFO

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Um die Informationen zum aktuellen Programm zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

Pogramname Satellit Datum, Uhrzeit ZDF HD(ASTRA 1H.1K.1L.1) 04.03.2013 11:51 11:15 12:00 Alle Satelliten(LNB1/2) 11:15-12:00: SOKO Köln 0002 12:00-12:10: heute Uhrzeit;Titel der laufenden und nachfolgenden Sendung Symbole für Ausstrahlung von Untertitel, Videotext, EPG, Verschlüsselung, Favoriten, gesperrtes PR, USB, CI

Nach ca. 5 Sekunden verschwindet die Programm-Information automatisch wieder. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern Systemeinstellung/OSD Einstellung).

Programminformation 2x INFO

Um die technischen Informationen (Sendeparameter) zum aktuellen Programm zu erhalten drücken Sie 2 mal INFO.

Folgende Einblendung erscheint unten am Bildschirm:

Pogramname Kanal Das Erste Satellit ASTRA 1F,1G Transponder 11836/H/27500 PID V 101 A 102 P 101 Signalstärke 90% Signalqualität 75% Signal: ab 70% ausreichender Signalpegel typ. 90% normaler, guter Pegel Qualität: <20% kein Signal ab 20% Empfang möglich ab 70% guter Empfang (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%) Antennen- und Programmeinstellungen

4. BEDIENUNG DES RECEIVERS

4.12 Der elektronische Programmführer EPG

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der Receiver erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden im Receiver gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPG und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.

2. Mit den Tasten PR▲ oder können Sie ein Programm markieren.

EPG 14:27 04.03 0002 ZDF HD Die Küchenschlacht 14:15~15:00 04.03 2013 14:15 14:45 15:15 15:45 0001 Das Erste H Role Rosen (144 Ta Sturm der Lebe 0002 ZDF HD Die Küchenschl 0003 RTL Telesvi: Mittles im Lebens! Topgeljäger 0004 SAT.1 Kallwass groß ein! Verdachtsfälle 0005 PtoSaben Two and Two and The Big The Big Zeit Timer

Die Programmübersicht enthält:

* Name und Titel der Sendung. * Datum mit Anfangs- und Endzeit Für alle Sender, die diese Info ausstrahlen und deren Programmplätze schon einmal aufgerufen wurden.

OK Detailinformation lesen ROT Zeitsuchfunktionen ein- blenden zum schnelleren Navigieren GRÜN Sendung mit Uhrzeiten als Timer über nehmen

1. Mit 🔍 🔍 🔍 🔍 können Sie auf der Uhrzeitskala einen Zeiger auf die entsprechende Uhrzeit bewegen. Entsprechend wird eine Sendung markiert, zu der im oberen Bildbereich Informationen eingeblendet werden.

2. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste OK. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden):

0002 ZDF HD Die Küchenschlacht 14:15~15:00 deu(1/1) Show/Gars *Hoast Lichter sucht den Spitzerkoch *Woche für Woche liefert sich rechte Kandidaten die große Küchenschlacht im ZDF, Fünf Tage stehen sie mit den Stars der Küche am Herd, die ihnen Tipps und Ticks mit

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

Mit EXIT gelangen Sie in die Programmübersicht zurück.

1. Verlassen Sie mit EXIT die Programmübersicht (TV Führer). Radio Führer Durch betätigen der Taste TV/RADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

4. BEDIENUNG DES RECEIVERS

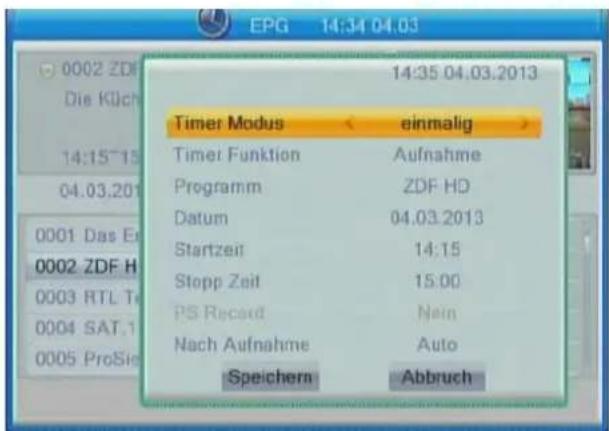

Timer programmieren über EPG mit Taste GRÜN

Wenn Sie mit der EPG-Taste das Programmführerfenster (Abschnitt 4.12) aufgerufen, eine Sendung angewählt haben und die Taste Timer GRÜN betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

EPG 14:34 04.03 Timer Modus eismäßig Timer Funktion Aufnahme Programm ZDF HD Datum 04.03.2013 Startzet 14:15 Stopp Zeit 15:00 PS Beseid None Nach Aufnahme Auto Speichem Abbruch Eigenchaft eines Timer-Ereignisses: Muss auf Einmal; Täglich oder Wö- chentlich gestellt werden. Darf nicht auf 'Aus' stehen! Auf Aufnahme stellen, wenn eine Aufnahme auf eine externe Festplat- te am USB-Anschluss gemacht wer- den soll. Daten der ausgewählten Sendung Daten bestätigen und als neues Timer-Ereignis anlegen Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt.

Wenn der Status auf 'Einmal', 'Täglich' oder 'Wöchentlich' gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

Hinweise!

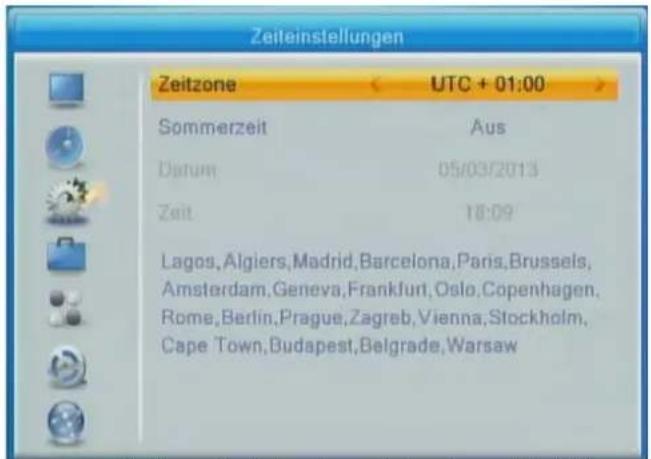

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der Receiver speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.13 Bildausschnitt vergrößern ZOOM

Sie haben mit der Taste ☐ZOOM die Möglichkeit, Bildausschnitte des gerade lau enden Programms heraus zu vergrößern.

Vergrößerung des markierten Bildausschnitts auf Vollbild ZOOM X4 Markierungen des Bildausschnitts.

1-mal ☐ZOOM wählt den gesamten Bildausschnitt aus x-mal ☐ZOOM vergrößert die Auswahl (Markierungen) des Ausschnitts um das 2-, 4-, 6-, 8-, 12-, 16-fache

PR ▲▼ ; bewegt die Auswahl hoch/runter und rechts/links EXIT Vergrößert den gewählten Ausschnitt auf den Gesamtschirm

4.14 Untertitel aktivieren/deaktivieren SUBTITLE

Liefert ein Programm ein digitales DVB-Subtitle-Signal (Untertitel, nicht über Videotext), können Sie dieses mit der SUBT-Taste ein- bzw. ausschalten.

4.15 Schlaf-/Sleep-Timer SLEEP

Den Sleep-Timer erreichen Sie im TV-Betrieb über die SLEEP-Taste auf der Fernbedienung. Es erscheint rechts oben im Fernsehbild eine kleine Einblendung zum Einstellen der Zeit.

Durch mehrmaliges Drücken der Taste SLEEP haben Sie folgende Einstellmöglichkeiten:

Nach dieser Zeit wechselt der Receiver automatisch in den Standby-Betrieb.

Um den Sleep-Timer zu deaktivieren, wählen Sie die Einstellung 'OFF'

Sleep Timer 90

4. BEDIENUNG DES RECEIVERS

4.16 Aufrufen und Bedienung der Menüs

MENU

Drücken Sie während des TV-Betriebs die Menü-Taste (aufender Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen:

HAUPTMENÜ:

Programmverwaltung TV-Programmliste Radio-Programmliste Alle löschen

Hauptmenüpunkt:

Mit OK

Untermenüpunkte öffnen

Bewegen und Ändern im Menü:

MENU

Aufrufen oder Ausblenden des Hauptmenüs

PR

PR▼

Auswahl der Menüzeile (Zeilenmarkierung nach oben/unten)

OK

Doppelfunktion:

1. Untermenü öffnen/schließen
2. Aktivieren und bestätigen von Einstellungen/Befehlen

◀

▶

Schrittweises Verändern von Einstellungen

0

9

Direkteingabe von Einstellungswerten

EXIT

Verlassen eines Untermenüs, Speichern der Einstellungen und zurück zum vorhergehenden Menü.

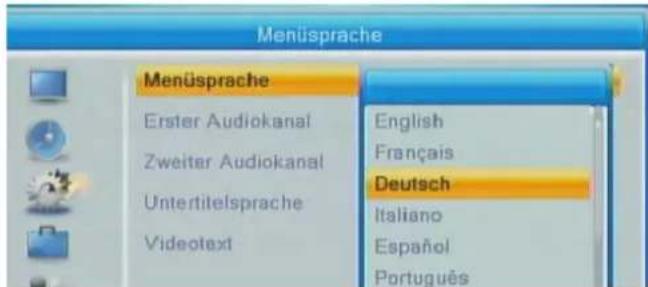

Menüsprache Menüsprache Erster Audiokanal Zweiter Audiokanal Untertitelsprache Videotext English Français Deutsch Italiano Español Portugals Pyccasal

Bedienen von Auswahl- feldern mit dem folgenden

Symbol :

1. Mit ; Fin-

stellung ändern

1. -> (OK)

Liste aufklappen,

-> PR ▲; PR ▼

Auswählen

-> OK

Einstellung übernehmen

4. BEDIENUNG DES RECEIVERS

4.17 Programmverwaltung

(Programmliste einsehen, sortieren, löschen, sperren, umbenennen)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert.

Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

Programmverwaltung TV-Programmliste Radio-Programmliste Alle löschen

Drücken Sie die Taste MENU dann 'Programmverwaltung' und mit OK wechseln Sie zum Menü „TV-Programmliste“. Es erscheint das Fenster der Programmverwaltung.

Sie befinden sich sofort in der Programmliste zum Sortieren, Favoriten festlegen und Überspringen von Programmnamen (s.u).

Markieren Sie mit den PR▼/Tästen einfach das Programm und nutzen Sie OK um das Programm jeweils zu bearbeiten.

Für Änderungen des jeweils ausgewählten Programms können Sie die farbigen Tasten der Fernbedienung wie folgt nutzen: FAV ⇒ Programme als Favoriten kennzeichnen ROT ⇒ Sperren zur Kindersicherung, mit kennzeichnen GRÜN ⇒ Programme zum Überspringen kennzeichnen GELB ⇒ Bewegen/Verschieben auf andere Programmplatznummer BLAU ⇒ Ändern: weitere Bearbeitungsmöglichkeiten ROT ⇒ Sortieren nach verschiedenen Kriterien GRÜN ⇒ Ändern: Umbenennen eines Programmnamens BLAU ⇒ Löschen von Programmen Programmlaste aller gespeicherten Programme TV-Programmliste ASTRA 1H,1K,1L,1 FAV Sperrä Übersp Bewei Bearn 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 VOX 0008 kabel eins ASTRA 1H,1K,1L,1 ZDF HD 11362/H/22000 PID: 6110/6120/6110 Das aktuell angewählte Programm läuft in einem kleinen Fenster als Live-Bild Empfangsparameter des aktuell markierten Programms

4. BEDIENUNG DES RECEIVERS

Einträge vornehmen/Programme bearbeiten

1. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Farbstasten ROT, BLAnderGRAMS. GELB FAV

Sie gelangen dann in den gewählten Änderungsmodus, dessen Farb-Button im Menü, z.B. "Bewegen", dann leicht erhöht und mit einem Pfeil versehen angezeigt wird.

1. Sie können jetzt je nach gewähltem Änderungsmodus Programme mit PR▲▼, oder auswählen und mit kennzeichnen oder ändern.

Je nach Vorgang erhalten die ausgewählten Programme eine Kennzeichnung, wie ♥ 📄

1. Erst beim Verlassen des Änderungsmodus mit EXIT werden die Änderungen endgültig gespeichert.

Hinweis! Das Sperren von Programmen ist erst nach Aufrufen der Taste ROT und der Eingabe des aktuellen Passwortes (bei Auslieferung '0000', ansonsten siehe Abschnitt 6.3.6 Kindersicherung) möglich.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit OK auf. Anschließend mit EXIT Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste EXIT verlassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert, nachdem die Sicherheitsabfrage mit 'Ja' bestätigt wurde.

Wollen Sie wirklich speichern ? Ja Nein

Bearbeiten der Radioprogrammliste TV/RADIO

Radio-Programmlister ASTRA 1H,1K,1L,1 FAV Sperra Ubersp Bering Bearb 0049 SR1 Europaweile 0050 SR2 Kultuifradio 0051 SR3 Saarlandwelt 0052 SWR1 BW 0053 SWR1 RP 0054 SWR2 0055 SWR3 0056 SWR4 BW ASTRA 1H,1K,1L,1 SWR1 RP 12266/H/27500 PID: 0/1011/1011

Die Liste der Radioprogramme wird auf dieselbe Weise wie die TV-Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem Sie die Taste TV/R drücken, während die Programmbearbeitung aufgerufen ist.

4. BEDIENUNG DES RECEIVERS

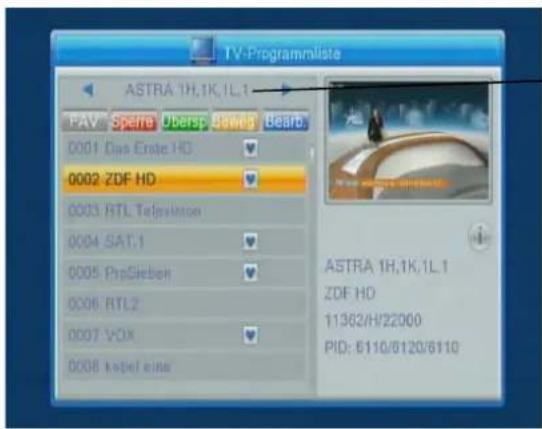

Bearbeiten in einzelnen Satelliten-Programmlisten

TV-Programmliste ASTRA 1H,1K,1L.1 PAV Spetre Obersj Beber Bearb 0001 Das Ende HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 PrpSieben 0006 RTL2 0007 VOX 0008 kabel eins ASTRA 1H,1K,1L.1 ZDF HD 11362/H/22000 PID: 6110/6120/6110

Um gezielt in Programm- listen nur einzelner Satelli- ten oder Favoritenlisten zu arbeiten, wählen Sie über die Tasten 🚗 die gewünschte Liste aus.

Favoritenlisten erstellen und bearbeiten

Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können. So können Sie in diesem Menü die Programme in bis zu 8 verschiedene Favoritenlisten einsortieren.

Favorit

Programme in eine von 32 Favoritenprogrammlisten aufnehmen (FAV) - Taste)

In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten. Vorprogrammiert sind 8 verschiedene: Favorit 1-32

1. Mit der und der
2. Taste wählen Sie die gewünschte Favoritenliste aus.
3. Markieren Sie mit der PR▼/Taste einfach das Programm
4. Drücken Sie OK. Das Programm wird in der Liste mit einem Symbol gekennzeichnet. Mit EXIT gehen Sie zu den Programmen zurück. Auf gleiche Art können Sie ein Programm aus der Liste entfernen.

Favoritenprogrammliste während des TV-Betriebs mit FAV enthält nur die mit dem entsprechenden Symbol, wie z.B. ♥ , gekennzeichneten Lieblingsprogramme.

Um die Namen der Favoritenliste zu ändern, wählen Sie aus dem Hauptmenü „Systemeinstellungen“ und dann den Menüpunkt „Favoritenlisten“. In diesem Menü sind die 32 Favoritengruppen aufgelistet. Wählen Sie mit OK eine Liste aus, um sie umzubenennen. Mit Hilfe des eingeblendeten Zeichen-Eingabefensters können Sie einen neuen Namen vergeben.

4. BEDIENUNG DES RECEIVERS

Sperren

Sperren eines Programms zur Kindersicherung (ROT - Taste)

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Drücken Sie die Taste ROT. Sie befinden sich im Sperren-Modus.

Um Fehlbedienungen zu vermeiden ist diese Funktion durch das Passwort der Kindersicherung geschützt (bei Änderungen siehe Abschnitt 6.3.6). Geben Sie also den 4-stelligen Code ein (bei Auslieferung '0000').

Wählen Sie einfach mit den

TV-Programmlista Alle Satelliten FAV Sperre Bcrsp Sewed Beard 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 VOX 0008 kabel eins ASTRA 1H,1K,1L,1 VOX 12188/H/27500 PID: 167/136/167

Tasten PR▲ oder PR▼ das Programm aus und drücken Sie die Taste OK, um es zu "sperren".

Das Programm wird mit 📄 gekennzeichnet.

Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über ein Passwort im Menü "Installation". (siehe auch Abschnitt 6.3.6 Kindersicherung aktivieren).

So kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksseitig auf „Aus“ gestellt.

4. BEDIENUNG DES RECEIVERS

Überspringen eines Programms (GRÜN - Taste)

Sie möchten beim durchschalten der Programme mit den Tasten PR▲ oder PR▼, Programme überspringen. Alle so markierten Programmplätzen werden beim „Durchzappen“ übersprungen. Drücken Sie die Taste GRÜN. Sie befinden sich nun im Überspringmodus:

TV-Programmlaste Alle Satelliten FAV Speffr Oberfsp Geweg beardb. 0001 Das Erste HD 0002 ZDF HD 0003 RTL Television 0004 SAT.1 0005 PloSieben 0006 RTL2 0007 VOX 0008 kabel minx ASTRA 1H,1K,1L,1 RTL Television 12188/1H/27500 PID: 163/104/163

Wählen Sie einfach mit den Tasten PR ▲ oder das Programm aus und drücken Sie die Taste OK, um es zu "markieren". Das Programm wird mit ← gekennzeichnet.

Wirksam wird die Kennzeichnung jedoch erst, wenn Sie das Menü mit EXIT verlassen haben und die Abfrage mit OK bestätigt haben.

Bewegen Programm auf anderen Platz in der Programmliste verschieben GELB

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten. Drücken Sie die Taste GELB. Sie befinden sich im Verschieben-Modus.

TV-Programmliste Alle Satelliten TAV Sperré Übersp Geweg Bearb. 0002 ZDF HD 0003 RTL Television 0004 SAT 1 0005 ProSieben 0006 RTL2 0007 VOX 0008 kabel eins 0009 KIKA HD ASTRA 1H.1K.1L.1 KIKA HD 11347/V/22000 PID: 6610/6620/6610

1. Sie fahren das Programm mit den PR ▲ Tasten an, das Sie verschieben wollen.
2. Wählen nun das Programm durch betätigen der Taste GELB aus. Als Markierung erscheint nun das Zeichen'

3. Mit den Tasten PR ▲ PR ▼ ▲ oder 0 .. suchen Sie nun die Stelle, wohin Sie das/die Programm(e) verschieben möchten.

4. Mit der Taste ☐ ok fügen Sie das angewählte Programm am neuen Platz in die Liste ein.

5. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Achtung! Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

4. BEDIENUNG DES RECEIVERS

Die „Ändern“-Funktionen (Sortieren, Ändern/Umbenennen, Löschen):

Wenn Sie die Taste drücken gelangen Sie in eine weitere Menü-Ebene mit weiteren Möglichkeiten zur Bearbeitung Ihrer Programmliste.

ROT ⇒ Sortieren nach verschiedenen Kriterien GRÜN ⇒ Ändern: Umbenennen eines Programmnamens BLAU ⇒ Löschen von Programmen Programmverwaltung HOTBIRD 6.8.9 Son Umben Lösche 0001 DAS ERSTE 0002 ZDF 0003 RTE 2 CH 0004 Bloomberg Europe 0005 ERDE UND MENSEN 0006 DW Europe 0007 Ate HD. 0008 Rst 1 HOTBIRD 6.8.9 ZDF 11054/1/27500 PID: 570/571/570

Sortieren Programmliste nach verschiedenen Kriterien sortieren ( ROT - Taste)

Mit dieser Funktion können Sie die Programmliste automatisch sortieren lassen. Sie erhalten 5 Sortierreihenfolgen zur Auswahl:

1. Mit Taste ROT auf der Fernbedienung öffnet sich die Liste der Sortiermöglichkeiten:

Programmverwaltung HOTBIRD 6.8.9 Soft Umben Lösche Name(A-Z) Name(Z-A) Freie/Venschlüsselte Sperren 0007 Arle HD 0008 Rai 1 HOTBIRD 6.8.9 ZDF 11054/H/27500 PID: 570/571/570 Mit Auslösen der Taste OK wird die Programmliste sofort umsortiert.

'Name(A-Z)'

Nach Programmnamen alphabetisch von A-Z sortieren.

Name(Z-A)

Nach Programmnamen alphabetisch rückwärts von Z-A sortieren.

'Freie/Verschlüsselt'

Unverschlüsselte Programme (FTA) an den Anfang stellen

'Sperren'

Gesperrte Programme an das Ende stellen

Warnung! Durch diese Sortierfunktion wird Ihre Programmliste geändert. Die Sortierung bleibt dauerhaft erhalten.

4. BEDIENUNG DES RECEIVERS

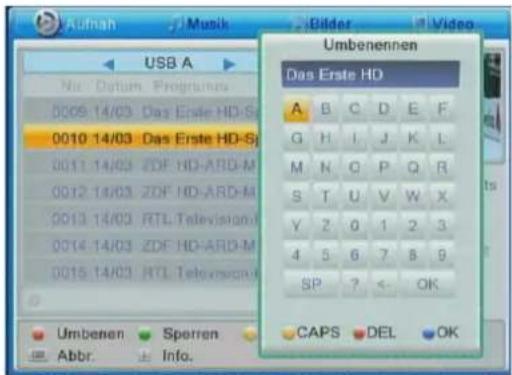

Ändern/Umbenennen Programmnamen ändern ( - Taste)

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

1. Drücken Sie die - Taste, um das Untermenü „Ändern“ aufzurufen.
2. Wählen Sie mit den Programmplatz aus und bestätigen mit
3. Dann öffnen Sie mit das Fenster 'Umbenennen'.
4. Mit Hilfe des eingeblendeten Zeichen-Eingabefensters können Sie einen neuen Namen vergeben .bis der neue Name (ca. 13 Zeichen) komplett ist..
   Mit der -Taste (Backspace) löschen Sie immer den letzten Buchstaben.
   Mit der -Taste schalten Sie zwischen Klein- und Großbuchstaben um.
5. Nach Bestätigung der Taste wird der neue Name gespeichert, mit wird der alte Name beibehalten.

⊗ Löschen Löschen eines Programms ( - Taste)

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig. Wählen Sie den Befehl "Löschen" ( - Taste). Bestätigen Sie mit

, so wählen Sie die Löschfunktion aus. Automatisch werden die gewählten Programm mit einem '⊗' gekennzeichnet. Es können auch mehrere Programme nacheinander gekennzeichnet werden. Endgültig gelöscht werden sie erst, wenn das Menü mit verlassen wird. Es erscheint dann zuerst die Warnung „Änderungen speichern?“. Bei der Eingabe „Nein“ werden die gekennzeichneten Programme nicht

gelöscht, bestätigen Sie aber „Ja“, so werden sie gelöscht.

Achtung! Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, Vorsicht beim Lö- schen!

4. BEDIENUNG DES RECEIVERS

4.18 Neue Programme suchen

Der DVB-S2 Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme vor- eingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muss deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden. Es gibt im Receiver verschiedene Möglichkeiten der Programmsuche

Die detaillierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 5 unter "Programmsuche".

4.19 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Wenn Sie nicht zu Hause sind, und eine Sendung mit Ihrem Rekorder oder auf ein externes Speichermedium über die USB-Schnittstelle aufnehmen wollen, so können sie den Receiver automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nutzen.

Zum einen als nur Ausschalt- oder nur Einschalt-Timer, zum anderen als Ein- und Ausschalt-Timer mit täglich bis zu 8 Timerplätzen.

Ebenso lässt sich ein solches Timer-Ereignis auch über den Elektronischen Programmführer (EPG) programmieren.

Hinweise! Achtung!

• Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Kapitel 6.3.4 „Zeiteinstellung“
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer. Kurzes Trennen vom Stromnetz bewirkt im eingeschalteten Betrieb die automatische Uhrzeit-Neueinstellung vom Satelliten.
• aktuelle Uhrzeit verloren, folglich kann der Timer nicht starten.

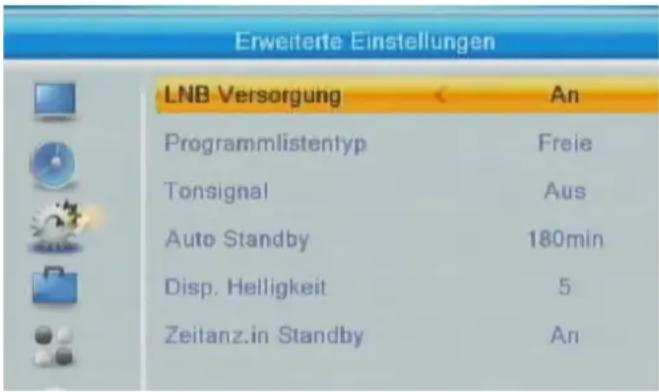

Durch die Auto-Standby Funktion im Menü 'Systemeinstellung// Erweiterte Einstellungen' schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby). Die Timerfunktion wird dadurch aber nicht beeinträchtigt, da diese Vorrang hat.

Timer einfache Ein-/Ausschaltfunktion, für bis zu 8 Timer täglich, wöchentlich, .....

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

1. Aktivieren Sie das Hauptmenü mit der Taste MENU, und fahren sie mit der Taste PR ▼ auf „Systemeinstellungen/Timer Einstellung“ und drücken Sie OK. Sie gelangen ins Timermenü, um die Angaben für bis zu 8 Timer zu machen.

4. BEDIENUNG DES RECEIVERS

1. Dann wählen Sie einen Timerplatz aus und bestätigen erneut mit OK. Das Timer-Eingabefenster wird geöffnet:

Systemeinstellung Menüsprache TV-Einstellungen Bildeinstellung Zeiteinstellungen Timer Einstellung Kinderreichungen Timer Einstellung 1 Aus 2 Aus 3 Aus 4 Aus 5 Aus 16:19 04.03.2013 Aktuelles Datum und Uhrzeit Timer Modus einmalig Timer Funktion Aufnahme Programm ZDF Datum 04.03.2013 Startzeit 16:20 Stopp Zeit 16:20 PS Record Nein Nach Aufnahme Auto Speichern Abbruch Einmalig, Tägl.; Wöchentl.,Mo Kanal; Aufnahme TV-Programme; 1 .. 2000 Datum 00:00 ... 23:59 00:00 ... 23:59 Nein; Ja Auto; Standby; Power On

1. In der ersten Zeile "Timer Modus" wählen Sie den Wiederholrhythmus. Aus Deaktiviert die Funktion

Einmal: Timer schaltet zu einem bestimmten Termin ein.

Täglich: Timer schaltet täglich zur angegebenen Zeit ein und aus.

Wöchentl.: Timer schaltet jede Woche am selben Wochentag ein u. aus.

Mo-Fr Timer schaltet jeden Werktag, von Montag bis Freitag, ein.

Sa-So Timer schaltet nur am Wochenende, Samstag + Sonntag ein.

1. Stellen Sie bei „Timer Funktion“ auf „Kanal“, wenn Sie nur das Programm einschalten wollen oder über einen externen Video- oder DVD-Rekorder aufzeichnen möchten. Stellen Sie auf „Aufnahme“, wenn Sie die Aufzeichnung auf ein externes Speichermedium an der USB-Schnittstelle machen möchten.

2. In der zweiten Zeile „Programm“ stellen Sie mit ◀; oder mit OK und PR ▲ PR ▼ den Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll. Die Eingabe wird mit der Taste OK bestätigt.

3. Je nachdem welche Einstellung unter 2. Gewählt wurde stellen Sie mit den Tasten 0.. in der Zeile „Einschaltdatum“ den Monat, den Tag, ... ein.

4. Wenn Sie nun mit der Taste PR▼ auf „Startzeit“ und „Stopp Zeit“ fahren, können Sie mit den Tasten 0.. einstellen, um welche Uhrzeit sich der Receiver ein-/ausschalten soll.

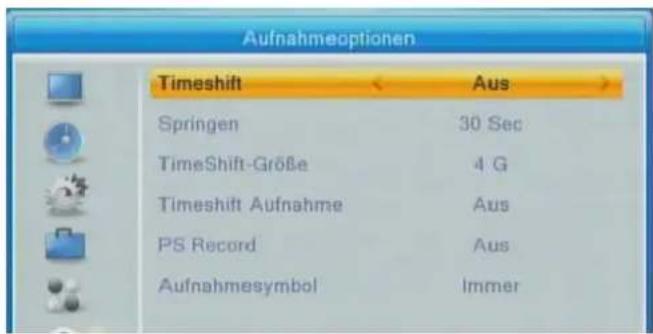

5. Einstellung „PS Record“ = „Ja“ bedeutet, dass die Datei im .mpg, statt im .ts-Format aufgenommen wird (Bei HD-Programmen existiert diese Option nicht).

6. Abschließend kann eingestellt werden, in welchen Betriebszustand der Receiver nach Abschluss der Aufnahme gehen soll: immer in Standby, in Betrieb (Power On) oder in den Zustand vor Beginn der Aufnahme (Auto).

7. Mit Bestätigen von „Speichern“ verlassen Sie nun das Timermenü oder wechseln mit PR▼ wieder zur ersten Zeile, um den nächsten Timerplatz einzustellen (siehe Schritt 1. bis5)

4. BEDIENUNG DES RECEIVERS

Timer aktivieren Damit ein Timer-Ereignis tatsächlich abgearbeitet werden kann und den Receiver automatisch ein-/ausschaltet, darf im Feld 'Timer Modus' auf keinen Fall 'Aus' stehen.

Ablauf eines Timers

Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert (Modus = Aus). Die Daten werden automatisch zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so dass sich der Receiver beispielsweise wöchentlich ein- und ausschaltet. wenn die Timerplätze nicht manuell mit Status = "Aus" deaktiviert werden.

Timer programmieren über EPG mit Taste GRÜN

Wenn Sie mit der EPG-Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer GRÜN betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

EPG 14:34 04.03 Timer Modus < einmalig Timer Funktion Aufnahme Programm ZDF HD Datum 04.03.2013 Startzeit 14:15 Stopp Zeit 15:00 PS Record Nein Nach Aufnahme Auto Speichern Abbruch Eigenchaft eines Timer-Ereignisses: Muss auf Einmal; Täglich oder Wö- chentlich gestellt werden. Darf nicht auf 'Aus' stehen! Auf Aufnahme stellen, wenn eine Aufnahme auf eine externe Festplat- te am USB-Anschluss gemacht wer- den soll. Daten der ausgewählten Sendung Daten bestätigen und als neues Timer-Ereignis anlegen Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt.

4.20 Schlaf-/Sleep-Timer - Automatisches Abschalten im TV-Betrieb:

Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen. Stellen Sie dazu vdie gewünschte Ausschaltzeit ein.

Den Sleep-Timer erreichen Sie im TV-Betrieb über die SLEEP-Taste auf der Fernbedienung. Es erscheint rechts oben im Fernsehbild eine kleine Einblendung zum Einstellen der Zeit.

Durch mehrmaliges Drücken der Taste SLEEP haben Sie folgende Einstellmöglichkeiten:

Sleep Time 90

10, 30, 60, 90, 120 Minuten, OFF. Nach dieser Zeit wechselt der Receiver automatisch in den Standby-Betrieb.

Um den Sleep-Timer zu deaktivieren, wählen Sie die Einstellung 'OFF'

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5 Für Fortgeschrittene: Suchen von Programmen

Der DVB-S2 Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme vor- eingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Programmsuchfunktionen:

Es gibt im Receiver verschiedene Möglichkeiten neue Programme zu suchen:

• Einen kompletten Satelliten absuchen
  'Einzelsatellitensuche' oder mehrere Satelliten 'Multi-Satellitensuche' (Abschnitt 5.3)
• einen/e Transponder/Frequenz absuchen (Transponder-Liste, Abschnitt 5.1).

Installation Antenne Satellitanliste Antenneneinstellung Einzelsatellitensuche Multi-Satellit-Suche TP-Liste Anderes

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden nicht aus den Programmlisten gelöscht, sondern müssen manuell über das Menü „Programmverwaltung“ gelöscht werden (Abschnitt 4.17).

Suchmodus

Bei 'Normal' werden alle Programme auf einem Transponder gefunden.

Bei 'PID' wird der Transponder nur nach den eingestellten PID-Daten abgesucht.

Einstellen mit 📄/ : "Normal", oder "PID".

TP-Suche Suchmodus Normal Filter Alle Sendertyp TV und Radio Netzwerksuche Nein OK Abbruch

Filter

Bei 'Unverschlüsselt (FTA)' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht

und gespeichert. Bei 'Alle' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

Einstellen mit 📄/ 📄: "Alle", Verschlüsselt oder" Unverschlüsselt (FTA)".

Sendertyp Einstellen, ob nur TV-Programme, Radio-Programme oder beides gesucht werden soll.

Netzwerksuche

Bei eingeschalteter 'Netzwerksuche', werden Daten aus der „Network Information Table“ vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt. Einstellen mit 📄/ 📄: "Ja" oder "Nein".

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.1 TP Suche -- Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Verse-

hen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

Aktivieren Sie mit den Tasten

MENU, und den Me-OK

nüpunkt "Installation// Programmsuche", dann das Untermenü "TP Suche".

Installation Antennenauswahl Satellitenliste Antenneneinstellung Einzelsatellitensuche Multisatellitensuche Transponder-Liste

Satellit auswählen [LNBT] ASTRA 1H.1K.1L.1 21 11362MHz 22000Ks/s H 22 11436MHz 22000Ks/s V 23 11464MHz 22000Ks/s H 24 11479MHz 22000Ks/s V 25 11509MHz 22000Ks/s V 26 11538MHz 22000Ks/s V Stärke 60% Qualität 82% Bearb Neu Löschen Suche

Vorbelegte Transponderliste

Frequenz, Symbolrate und

Polarisation sind einem

Transponder zugeordnet

Diese Anzeige dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar (s.o.)

Signalstärke:

ab 70% ausreichender Signalpegel

Signalqualität:

<20% kein Signal ab 20% Empfang möglich ab 70% guter Empfang

TP Löschen

(Taste GELB):

Löscht den aktuell gewählten Transponder

TP Suche (Taste) BLAU

Startet den Programmsuch- lauf auf dem gewählten Transponder

Neu: TP Hinzufügen (Taste GRÜN)

Eingabe der Parameter eines neuen Transponders

Bearb.:

TP Ändern (Taste ROT):

Zum Ändern der Parameter eines vorhandenen Transponders

TP editieren Frequenz 11362 MHz Symbolrate 22000 KS/s Polarisation H Speichern Abbruch

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Programmsuchlauf

1. Wählen Sie mit den Tasten in der obersten Zeile den Satelliten aus, auf dem gesucht werden soll.

2. Wählen Sie nun den Übertragungskanal (Transponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden angezeigt und sollten nicht verändert werden, da die zugehö-

Transponder-Liste [LNB1] ASTRA 1H,1K,1L,1 21 11362MHz 22000Ks/s H 22 11436MHz 22000Ks/s V 23 11464MHz 22000Ks/s H 24 11479MHz 22000Ks/s V 25 11509MHz 22000Ks/s V 26 11538MHz 22000Ks/s V Stärke 90% Qualität 82% Bearb. Neu Löschen Suche

rigen vorprogrammierten Programme verloren gehen können. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit PR ▲▼ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

1. Starten Sie mit OK oder mit dem Befehl 'Suche' (Taste BLAU) ganz unten den Suchlauf. Das Transponder-Suchlauffenster öffnet sich:

2. Wählen Sie über den Filter, ob sie nur unverschlüsselte (Freie) oder alle Programme (komplett) suchen möchten und starten mit der Markierung auf der OK-Schaltfläche und OK den Suchprozess:

TP-Suche Suchmodus Normal Filter Alle Sendertyp TV und Radio Netzwerksuche Nein OK Abbruch

Erscheint in der Balkenanzeige keine Signalqualität sind die Transponderdaten wahrscheinlich falsch, oder es wurde ein falscher Satellit angewählt. Ggf. Transponderdaten oder Anlageninstallation überprüfen.

TP Suche TV-Programm 3 Radiokanal ZDF HD zdf_neo HD zdf_kultur HD 1 ASTRA 1 Suche abgeschlossen Ja Auflistung der gefunden TV- und Radioprogramme Fortschrittsanzeige des Suchlaufs 100%

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmnamen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

2. Der Suchlauf ist abgeschlossen, sobald das 'Suchen Ende' Fenster erscheint. Mit OK bestätigen.

3. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 4.17 "Programme sortieren,...").

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.2 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die einzelnen Programme des Transponders gesucht werden.

Ändern und Neuanlegen von Transpondern

1. Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation", dann das Untermenü "Transponder-Liste".

Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

Transponder-Liste [LNB1] ASTRA 1H.1K.1L.1 21 11362MHz 22000Ks/s H 22 11436MHz 22000Ks/s V 23 11464MHz 22000Ks/s H 24 11479MHz 22000Ks/s V 25 11509MHz 22000Ks/s V 26 11538MHz 22000Ks/s V Stärke 90% Qualität 82% Bearb. Neu Löschen Suche

Bearb.

TP 'Ändern' (Taste ROT):

Zum Ändern der Parameter eines vorhandenen Transponders

Neu:

TP 'Hinzufügen'

(Taste GRÜN):

Ein neuer Transponder wird angelegt

1. Wählen Sie mit den Tasten 🐘/ 🐘 im ersten Feld den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.

2. Wählen Sie nun PR ▲▼ den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den Zeilen angezeigt. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

3. Drücken Sie zum Ändern der Werte auf die Taste ROT 'Ändern'. Geben in den nächsten Zeilen die neuen Parameter ein. Nach Bestätigung des Feldes 'Speichern' werden die Änderungen Übernommen.

TP editieren Frequenz < 11362 MHz > Symbolrate 22000 KS/s Polarisation H Speichern Abbruch

Frequenz Sendefrequenz des

Satelliten auf einem Transponder. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen löschen mit .Eingabe von "0" bis "99999" MHz

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen löschen mit .Eingabe von "00000" bis "99999" Ksps

Polarisation Empfangsebene des LNB. Mit einstellen:

"H" (Horizontal) oder "V" (Vertical)

1. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Drücken Sie dazu auf die Taste GRÜN 'Neu'. Geben in den nächs-

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

ten Zeilen die Parameter ein. Nach Bestätigung des Feldes 'Speichern' wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.

1. Nun können Sie den Programmsuchlauf mit dem Befehl BLAU 'Suche', wie im vorangehenden Absatz beschrieben starten.
2. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste EXIT zweimal, um das "Programmsuche"-Fenster zu verlassen.

Achtung ! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muss auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.
2. Lösen Sie dann den Löschvorgang "TP Löschen" mit der Taste GELB aus.

Transponder-Liste [LNB1] ASTRA 1H.1K.1L.1 21 11362MHz 22000Ks/s H 22 11436MHz 22000Ks/s V 23 11464MHz 22000Ks/s H 24 11479MHz 22000Ks/s V 25 11509MHz 22000Ks/s V 26 11538MHz 22000Ks/s V Stärke 90% Qualität 82% Bearb. Neu Löschen Suche

'Löschen' (Taste GELB):
Ein Transponder wird gelöscht

1. Bestätigen die darauffolgende Abfrage oder verwerfen sie mit EXIT oder Nein.

Möchten Sie Daten wirklich löschen? Ja Nein

1. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü verlassen wird.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.3 Alle Programme eines Satelliten suchen (Automatische Suche)

Die automatische Programmsuche sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten MENU, PR und OK den Menüpunkt "Installation", dann das Untermenü "Einzelsatellitensuche".

Installation Antennenauswahl Satellitenliste Antenneneinstellung Einzelsatellitensuche Multisatellitensuche Transponder-Liste

Einzelsatellitensuche - nur 1 Satellit wird abgesucht

⇒ Automatisch, voreingestellte TP

Bei 'voreingestellte TP 'werden nur die vorprogrammierten Frequenzen nach Programmen abgesucht.

Bei 'Automatisch' handelt es sich um einen kompletten Frequenzsuchlauf

Multi Satelliten Suche - alle Satelliten werd en abgesucht

⇒ Automatisch, voreingestellte TP

1. Das Suchotionsfenster öffnet sich:

Einzel satellitensuche Satellit (5/41) ASTRA 1H,1K Filter Alle Sendartyp TV und Radio Netzwerksuche Nein Suchmodus Standardsuche Tuner LNB1 Suche

⇒ Filter: Alle, FTA, Vrschlüsselt

Bei 'FTA' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Alle' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

⇒ Sendertyp: TV + Radio, TV; Radio

Bei TV' werden nur die „TV-Programme gesucht und gespeichert. Bei 'TV + Radio' werden auch alle Radio-Programme mitgesucht.

⇒ Netzwerksuche: Ja, Nein

Bei eingeschalteter 'Suche auf Netzwerk', werden Daten aus der „Network Information Table“ vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt.

Suche: Startet den Pro- grammsuchlauf je nach Einstellung in der Zeile „Suchmodus“.

⇒ Suchmodus: Standardsuche, Blinde Suche Bei 'Standardsuche' werden die vorprogrammierten Frequenzen nach Programmen abgesucht (schneller Suchlauf).

Bei ' Blinde Suche ' handelt es sich um einen zeitintensiven kompletten Frequenzsuchlauf

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Wählen Sie, ob sie nur unverschlüsselte (Freie, FreeToAir) oder alle Programme (komplett) suchen möchten und starten mit OK auf dem Feld 'Suche' den Suchprozess:
   Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.
2. Nach einigen Sekunden werden nacheinander die gefundenen Programm- namen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

Standardsuche ▶ TV-Programm 61 RTS SAT MULTI-X (3) MULTI-X (2) C+ MULTI-X MULTI-X (1) Radiokanal 27 Ch-30666 Radio Beograd Ch-30413 Ch-30406 Ch-30052 13 ASTRA 1H,1K,1L,1 11024 H 22000 ... OK 14 ASTRA 1H,1K,1L,1 11038 V 22000 ... OK 15 ASTRA 1H,1K,1L,1 11097 V 22000 ... OK 16 ASTRA 1H,1K,1L,1 11127 V 22000 ... Fail 17 ASTRA 1H,1K,1L,1 11156 V 22000 ...

Auflistung der gefunden TV- und Radioprogramme

Daten des aktuell durch- suchten Transponders

Fortschrittsanzeige des Suchlaufs

1. Der Suchlauf ist abgeschlossen, sobald das 'Suchen Ende' Fenster erscheint.

2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 4.17 "Programme sortieren,...").

Hinweis!

Findet der Receiver mehr Programme als er noch Speicherplatz besitzt, so be- endet er die Suche automatisch bei der entsprechenden Transponder Nr. Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT auf der Fernbedienung abzubrechen.

6. GRUNDEINSTELLUNGEN

6 Grundeinstellungen

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf Twin-Empfang und mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC1.0 Anschluss 1" HOTBIRD "Universal LNB" "DiSEqC1.0 Anschluss 2"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

6.1 Antennenauswahl Twin oder Single – Antenneneinstellung

Für den Twin-Empfang muss entweder an beiden LNB-Eingängen je ein eigenes Antennenkabel von der SAT-Anlage angeschlossen werden (Abschnitt 3.3 Anschlussbeispiel) oder nur ein Anschluss von einer Unicable-Anlage nach EN59494 kommen (Abschnitt 3.3 Anschlussbeispiel 2).

Wenn Sie nur ein Anschlussskabel haben (auch bei Unicable-Anlagen), so nutzen Sie das beigefügte Antennenkabel und den Durchleifausgang des Tuners 1 (Loop OUT 1) und verfahren wie im Abschnitt 3.3 Anschlussbeispiel 1+2 gezeigt wird.

Hinweis! Der Receiver ist im Menü „Installation//Antennenauswahl“ bereits auf „TWIN“ als Antennenanschluss voreingestellt. In dieser Einstellung kann unabhängig aufgenommen und ferngeschaut werden.

Antennenauswahl

Aktivieren Sie mit den Tasten

den Menüpunkt "Installation" und dann das Untermenü "Antennenauswahl".

Entscheiden Sie zuerst, ob Sie zwei Antennenkabel zum Receiver führen, für einen ordentlichen Twin-Betrieb (auch für Unicable-Anlagen) oder nur ein Antennenkabel (Single)

Bei Verwendung eines Di SEqC1.2-gesteuerten Drehmotors müssen Sie unter „LNB1“ dann auf „Motor Antenne“ stellen. Ansonsten lassen Sie die Einstellung auf 'Normale Antenne'.

Installation Antennenauswahl Satellitenliste Antenneneinstellung Einzelsatellitensuche Antennenauswahl Antennenanschluss Twin LNB1 Normale Ant. LNB2 Normale Ant.

6. GRUNDEINSTELLUNGEN

Antenneneinstellung

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Antennen die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind max. 16 verschiedene Antennen möglich.

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Aktivieren Sie mit den Tasten MENU, PR▼ und OK den Menüpunkt "Installation" und dann das Untermenü "Antenneneinstellung".

Installation Antennenauswahl Satellitenliste Antenneneinstellung Einzelsatellitensuche Multisatellitensuche Transponder-Liste

Antenneneinstellung Tuner < LNB1(Fixed)> Satellit (5/41) ASTRA 1H,1K,1L,1 LNB Frequenz Universal(9750-10600) Transponder (19/109) 11303 H 22000 DiSEqC1.0 ausgeschaltet DiSEqC1.1 ausgeschaltet 22KHz Auto Polarisation Auto Stärke 90% Qualität 85%

LNB1, LNB2 .....
ASTRA, HOTBIRD, EUTEL 10, .....
⇒ Universal, Unicable, andere
1....4000
⇒ ausgeschaltet, Anschluss 1-4
⇒ ausgeschaltet, Cascade Port 1-4
⇒ Auto, Aus, An
Auto, H, V

Pegel- und Qualitätsanzeige des oben eingestellten Transponders

Tuner Wählen Sie hier den Tuner-/Antenneneingang LNB1 oder LNB2 des Receivers aus, für den Sie die nachfolgenden Einstellungen einsehen oder ändern möchten..

Satellit Jedem Tuner-/Antenneneingang kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden. Zur Auswahl stehen die in der Satellitenliste ausgewählten Satellitennamen (siehe 6.2 Neuen Satellit anlegen).

Die Auswahl der Namen erfolgt mit

Voreinstellung: LNB1 und LNB2 enthalten/empfangen dieselben Satelliten

LNB Frequenz In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "Universal.". Dies hat zur Folge, dass die zwei LNB Local-Oszillator-Frequenzen in dem Fenster, das sich mit OK öffnet, voreingestellt sind. In Ausnahmefällen kann auf andere LO-

6. GRUNDEINSTELLUNGEN

Frequenzen gestellt werden. Zum Beispiel spezielle Steuersignale für C -Band und Breitband LNBs (5150, 5750, 5950, 10000, 10050, 10450, 10700, 10750, ..). LO-Frequenz für unteres Frequenzband (10600-11700MHz). Voreinst.: 9750MHz LO-Frequenz für oberes Frequenzband (11700-12750MHz). Voreinst.: 10600MHz

Unicable/Einkabellösung (SCR) :

Der Receiver muss im Menü „Installation//Antennenauswahl“ auf „Twin“ Betrieb als Antennenanschluss eingestellt werden. Außerdem muss hier sowohl für Tunereingang LNB1 als auch Tunereingang LNB2 für „LNB Frequenz“ auf „Einkabellösung (SCR) 9750-10600“ gestellt werden, es müssen also 2 verschiedene SCR-Kanäle eingestellt werden, je für LNB1 und für LNB2. Die entsprechenden SCR-Kanäle mit den zugehörigen Frequenzen, die hier eingegeben werden müssen, entnehmen Sie den Unterlagen oder dem Etikett auf Ihrem Einkabel-/Unicable-System nach EN50494. Die Frequenz kann manuell mit den Zifferntasten eingegeben werden.

Transponder Beispieltransponder des gewählten Satelliten zur Anzeige des Signalpegels. Voreinstellung: Frequenz des gerade aktuell eingestellten TV-Programms.

DiSEqC1.0 Wird ein DiSEqC-Umschalter eingesetzt, können damit bis zu 4 verschiedene Satelliten "Anschluss 1 bis 4" im oberen und unteren Band mit beiden Polarisationsebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB. Voreinstellung: "Anschluss 1" (ASTRA) und "Anschluss 2" (HOTBIRD)

Hinweise!

• Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.
• Für den Betrieb einer Ein-Satellitenanlage ohne DiSEqC-Schalter (z.B. nur ASTRA-Empfang) ist empfehlenswert, das Signal auf „Ungültig“ (=Aus) zu stellen, um die Programm-Umschaltzeiten zu beschleunigen

DiSEqC1.1 Hier können Sie die erforderlichen Einstellungen für Komponenten vornehmen, die DiSEqC1.1-Signale benötigen. Voreinstellung: "ausgeschaltet"

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muss hier auf "Aus" oder "Ein" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Auto"

Polarisation Empfangsebene des LNB. Mit einstellen: "H" (Horizontal) oder "V" (Vertical). Für Standard-Satellitenanlagen stellen Sie auf „Auto“ Voreinstellung: "Auto"

6. GRUNDEINSTELLUNGEN

6.2 Satellitenliste - Neuen Satellit anlegen/ändern/löschen

1. Aktivieren Sie mit den Tasten MENU, PR▼ und OK den Menüpunkt "Installation", dann das Untermenü "Satellitenliste".

Installation Antennenauswahl Satellitenliste Antenneneinstellung Einzelsatellitensuche Multisatellitensuche Satellitenliste 1 KU ARABSAT 2/3A E 26.0 2 NILESAT 101, 102 W 7.0 3 HOTBIRD 6,8,9 E 13.0 4 C_ARABSAT 2/3A E 26.0 5 ASTRA 1H,1K,1L,1 E 19.2 6 THOR 2,3 W 0.8 7 AMOS 1,2 W 4.0 8 TELSTAR 1,2 W 15.0 9 VIRIUS 2,3 E 5.0 LNB1 LNB2 Bearb. Neu Löschen Umbenende Er Wahlen

Nur die Satelliten, die mit Taste OK markiert wurden stehen für die Antenneneinstellung und Suchlauf zur Verfügung.

ROT Ändern des Satellitennamens

GRÜN Neuen Satellit anlegen

BLAU Löschen des Satellitennamens

1. Mit der Taste GRÜN 'Hinzufügen' öffnet sich das Eingabefenster zum Anlegen eines neuen Satellitennamens.
2. Bestätigen Sie das Feld 'Name' mit der Taste OK, damit Sie den Satellitennamen eingeben können.

Satellit Hinzu Name Längengrad 000.0 E CAPS DEL OK CANCEL

1. Mit den Zifferntasten 0 ... geben Sie die Satellitenposition ein.

Mit / wahlen Sie Ost/West Richtung.

1. Vergessen Sie nicht anschließend zum 'Speichern' mit OK zu bestätigen
2. Legen Sie unter diesem neuen Namen im Menü 'Installation/Transponder Liste' mit dem Befehl 'Neu' (TP Hinzufügen) neue Transponder mit ihren Frequenzen an (siehe 5.2) und starten Sie dann den Suchlauf auf diesem Satelliten.

6. GRUNDEINSTELLUNGEN

6.3 Systemeinstellungen

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln mit den Tasten, PR ▼ und OK zu dem Menüpunkt "Systemeinstellung".

Systemeinstellung Menüsprache TV-Einstellungen Bildeinstellung Zeiteinstellungen Timer Einstellung Kindersicherung OSD Einstellungen Favoritenlisten Erweiterte Einstellungen

Mit OK eines der Untermenüs aufrufen.

Bedienung in den Untermenüs:

Mit ; Einstellung ändern.

Mit PR ▲▼ wählen Sie die nächste Zeile an.

Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

6.3.1 Sprache

Aktivieren Sie mit den Tasten PR▼ und OK den Menüpunkt "Menü-sprache" um die Einstellungen für die Sprache vorzunehmen.

Menüsprache Menüsprache Erster Audiokanal Zweiter Audiokanal Untertitelsprache Videotext English Français Deutsch Italiano Español Português

⇒ Engl.,Deutsch,Ital.,Span., Franz.,Türk., Portug., Polnisch, Russisch, Arabisch

Menüsprache In dieser Zeile können Sie die Menüsprache der OSD-Einblendungen auswählen. Zur Auswahl stehen 6 Sprachen: Englisch, Türkisch, Französisch, Deutsch, Italienisch, Spanisch. Voreinstellung: "Deutsch"

Erster Audiokanal Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den Tonkanal ein. Voreinstellung: "Deutsch"

Untertitelsprache Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den DVB-Untertitel ein. Voreinstellung: "Deutsch"

Videotext Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den Videotext ein. Voreinstellung: "Deutsch"

6. GRUNDEINSTELLUNGEN

6.3.2 TV-Einstellungen

Aktivieren Sie mit den Tasten PR▼ und OK den Menüpunkt "TV Einstellungen", um die Videoausgangssignale einzustellen.

TV-Einstellungen HDMI Auflösung 720p_50 Seitenverhältnis 16:9PB Digitaltonausgabe LPCM Out ⇒ 480i/p;576i/p;720p; 1080i ⇒ 4:3PS; 4:3LB; 16:9, Auto ⇒ BS Out; LPCM

HDMI Auflösung

Sie haben hier die Möglichkeit die Bildauflösung für Ihr angeschlossenes Fernsehgerät auszuwählen: 480i/p;576i/p;720p_50/60; 1080i/p-24/25/30/50/60 Voreinstellung: "720p"

Seitenverhältnis

Wählen Sie je nach angeschlossenem TV-Gerät "4:3PS" (Pan und Scan), „4:3LB“ (Letterbox) oder "16:9" als Bildschirmformat. Einstellung Letterbox dient der vollständigen Bilddarstellung bei 16:9-Ausstrahlungen auf 4:3-Bildschirmen.

Digitaltonausgabe

Wählen Sie die Signalform 'BS Out' (Bitstream Out für Dolby Digital/AC3) für den digitalen Tonausgang, wenn Sie einen Dolby Digital-AC3-Verstärker verwenden. oder LPCM (verlustfreies digitales Stereosignal). Voreinstellung: "LPCM Out"

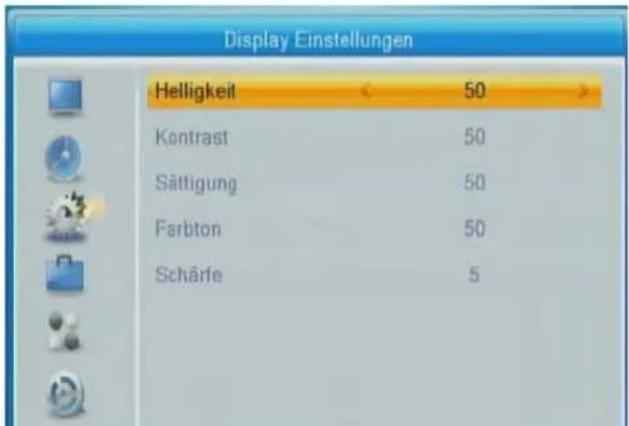

6.3.3 Bild Einstellung

Aktivieren Sie mit den Tasten PR und OK den Menüpunkt "Bild Einstellung", um Helligkeit, Kontrast und Sättigung des Bildes einzustellen.

Display Einstellungen Helligkeit 50 Kontrast 50 Sättigung 50 Farbton 50 Schärfe 5

6. GRUNDEINSTELLUNGEN

6.3.4 Zeiteinstellung – Zeitzone einstellen

• Um korrekte Uhrzeitenanzeigen zu können, muss die Eingabe für die Zeit-Differenz zur UTC (Coordinated Universal Time) und die Sommerzeit korrekt gemacht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese übernimmt der Receiver automatisch.
• Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.

Zeiteinstellungen Zeitzone UTC + 01:00 Sommerzeit Aus Datum 05/03/2013 Zeit 18:09 Lagos, Algiers, Madrid, Barcelona, Paris, Brussels, Amsterdam, Geneva, Frankfurt, Oslo, Copenhagen, Rome, Berlin, Prague, Zagreb, Vienna, Stockholm, Cape Town, Budapest, Belgrade, Warsaw

⇒ + 1:00; +/- 12:00 Stunden

⇒ Ein; Aus

⇒ Jahr; Monat; Tag

00:00 ... 23:59

Zeitzone

Stellen Sie hier den Zeitunterschied Ihres Ortes gegenüber der Coordinated Universal Time UTC Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 30 Minuten Schritten. Voreinstellung: "+ 1:00"

Sommerzeit Empfangen Sie Ihre Programme vom Satelliten ASTRA 19,2°, so schaltet der Receiver selbständig die Sommerzeit an und aus. Während der Sommerzeit muss hier auf "An" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muss wieder auf "Aus" gestellt werden. Es wird dann automatisch 1 Stunde hinzugefügt oder abgezogen.

Datum, Zeit Wenn „GMT verwenden“ auf „AUS“ steht, so können Sie die Werte mit 0 ..., den numerischen Tasten auf der Fernbedienung korrigieren

Ratsam ist bei falscher Uhrzeit jedoch, dass Sie zum Datum/Uhrzeit stellen den Receiver kurzzeitig vom Stromnetz trennen. Nach dem Wiedereinschalten auf einem Programmplatz holt sich der Receiver Uhrzeit und Datum automatisch korrekt vom Satelliten.

6.3.5 Timer-Einstellung (siehe Kapitel 4.19 in dieser Anleitung)

6. GRUNDEINSTELLUNGEN

6.3.6 Kindersicherung (Passwort ändern)

Es gibt zwei Stufen der Kindersicherung:

1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 4.17 "Sperren" von Programmen. Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben (voreingestellt).
2. Alle Programmierungsfunktionen des Receivers werden nach Sperrung des Menüs, d.h. durch Einrichten des Kennwortes, verriegelt und nur durch Eingabe des Kennwortes zugänglich.

Die Kindersicherung für Programmsperre ist werksmäßig auf „An“ eingestellt. Sobald im Menü "Programmverwaltung" ein Programm als gesperrt ' ☐' gekennzeichnet wird, lässt sich das Programm nur mit Passwort anschauen.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Passwort eingeben

Kindersicherung aktivieren – Kennwort einrichten

Zur Aktivierung der Kindersicherung richten Sie ein Kennwort ein.

Systemeinstellung Menüsprache TV-Einstellungen Bildeinstellung Zeiteinstellungen Timer Einstellung Kindersicherung OSD Einstellungen Favoritenlisten Erweiterte Einstellungen

1. Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln Sie zur Menüzeile "Systemeinstellung".

2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Kindersicherung/Passwort ändern" und bestätigen mit OK.

3. Geben Sie zuerst das aktuelle, 4-stellige Kennwort mit den Zifferntasten 0..9 ein. Werksseitig wurde es auf '0000' eingestellt.

4. Die Menüsperre ist werksseitig auf „Aus“ eingestellt.

Stellen Sie mit ▶ die Zeile Menü sperren auf 'Ja'.

1. Die Kindersicherung ist werksseitig auf „An“ eingestellt.

Mit ▶ Stellen Sie die Zeile Programme sperren auf 'Aus'.

6. GRUNDEINSTELLUNGEN

1. Bei Belassen des aktuellen Kennwortes verlassen Sie mit EXIT das Menü. Wenn Sie das Kennwort ändern wollen, so bewegen Sie die Markierung mit PR auf die nachs

Kindersicherung Menü sperren Aus Programme sperren An Neues Passwort - Passwori bestätigen -

te Zeile „Neues Passwort“ und geben Sie mit den Tasten 0..eine 4-stellige Zahl ein.

1. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.
2. Verlassen Sie nun das Menü mit EXIT. Die Kindersicherung, d.h. das Kennwort, ist aktiviert nachdem der Receiver einmal aus- und wieder eingeschaltet wurde. Die meisten Menüs können nun nur noch nach Eingabe des Kennwortes bedient werden sowie alle einzeln gesperrten Programme.

Um einzelne Programme zu sperren, wählen Sie das Menü „Programmverwaltung/TV-Programmliste“ an.

• Rufen Sie mit ROT den Befehl „Sperren“ an.
• Geben Sie das aktuelle Kennwort ein und 'Programme bearbeiten erscheint.
• Wählen Sie mit den PR ▲▼ Tasten das Programm an, das Sie sperren wollen.
  • Betätigen Sie die Taste OK.
• Jeder Programmplatz, auf dem Sie nun die Taste OK betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm .
• Mit der Taste EXIT verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.
• Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

Kennwort ändern

Aktivieren Sie das Menü „Kindersicherung“ aus dem Menü „Systemeinstellungen“ und geben Sie das aktuelle Kennwort ein. Nun können Sie die gesamte Kindersicherung wieder ausschalten oder das Kennwort ändern. Aktivieren Sie den Befehl Kennwort und geben Sie das aktuelle Kennwort ein. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Kennwort bestätigen“ noch einmal wiederholen müssen (siehe oben Schritt 1. bis 8.).

Kennwort vergessen?

Master Kennwort: "8888"

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "8888" in das Menü.

Kindersicherung deaktivieren – Kennwort aufheben

1. Aktivieren Sie das Menü „Kindersicherung“ aus dem Menü „Systemeinstellungen“ und geben Sie das aktuelle Kennwort ein.
2. Nun können Sie die gesamte Kindersicherung wieder ausschalten indem Sie mit 📄 die zweite Menüzeile „Programme sperren“ auf 'Aus' stellen.
3. Verlassen und speichern der Einstellung mit EXIT.

6. GRUNDEINSTELLUNGEN

6.3.7 OSD Einstellung

Aktivieren Sie mit den Tasten PR und OK den Menüpunkt "OSD Einstellung" um die Einstellungen für das Bildschirmmenü vorzunehmen.

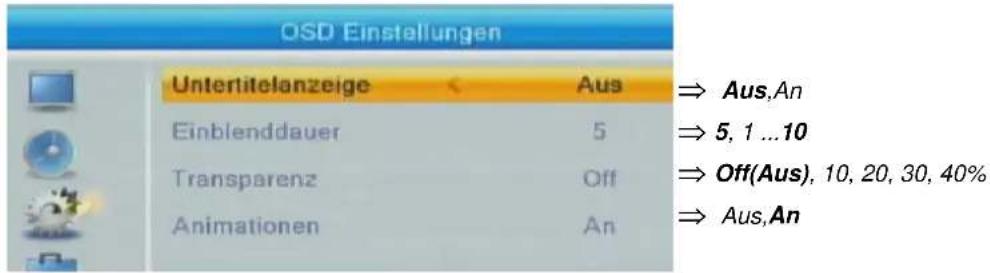

OSD Einstellungen Untertitelanzeige < Aus ⇒ Aus,An Einblenddauer 5 ⇒ 5, 1 ... 10 Transparenz Off ⇒ Off(Aus), 10, 20, 30, 40% Animationen An ⇒ Aus,An

Untertitelanzeige

Stellen in dieser Zeile ein, ob für alle Programme der DVB-Untertitel einge- blendet wird, wenn er vom Programm ausgestrahlt wird. Voreinstellung: "Aus"

OSD Anzeigedauer

Stellen in dieser Zeile ein, wie lange die Programminformations-Einblendung beim Programmumschalten angezeigt werden soll. Voreinstellung: "5 Sec"

OSD Transparenz

Stellen in dieser Zeile ein, wie transparent die Menü-Einblendung über das TV-Bild gelegt werden. Voreinstellung: "Aus" (keine Transparenz)

Animation Stellen in dieser Zeile ein, ob die Bedienung im OSD-Menü grafisch animiert wird oder nicht. Voreinstellung: "An"

6.3.8 Favoritenlisten umbenennen (siehe auch Kapitel 4.3 und 4.17)

Um die Namen einer Fa-

voritenliste zu ändern, wählen Sie aus dem Hauptmenü „Systemeinstellungen“ und dann den Menüpunkt „Favorit“. In diesem Menü sind die 8 Favoritengruppen aufgelistet. Wählen Sie mit eine Liste aus, um sie umzubenennen. Mit Hilfe des eingeblendeten Zeichen-Eingabefensters können Sie einen neuen Namen vergeben.

6. GRUNDEINSTELLUNGEN

6.3.9 Erweiterte Einstellungen (LNB-Versorgung, ...)

Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Weitere Einstellungen" und bestätigen mit OK.

Erweiterte Einstellungen LNB Versorgung An Programmlistentyp Freie Tonsignal Aus Auto Standby 180min Disp. Helligkeit 5 Zeitanz.in Standby An

An; Aus;
⇒ Komplett;Freie;Verschlüsselt
⇒ An; Aus
10 ...180 Minuten; Off
0 5f
An; Aus

LNB Versorgung

Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten. Steht die Einstellung auf "An" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Voreinstellung: "An"

Programmlistentyp. Hier kann eine Einschränkung der Programme beim Durchzappen getroffen werden, z.B. Freie, keine Verschlüsselten. Voreinstellung: "Komplett"

Tonsignal. Wenn eingeschaltet, dann wird zusätzlich ein Tonsignal bei Darstellung des Signalpegels im Menü „Antenneneinstellung“ ausgegeben. Voreinstellung: "Aus"

Auto-Standby (Atom. Abschaltung)

Standby < 0,8 Watt Energie 7 Effizienz

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann in diesem Menü vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Längere Timer Aufnahmen sind trotzdem möglich, da diese Vorrang vor der Auto-Standby Funktion haben.

Aktivieren Sie mit den Tasten PR▼ und OK den Menüpunkt "Auto Standby" um die Einstellungen für die automatische Abschaltung des Receivers vorzunehmen.

Stellen in dieser Zeile mit

in Schritten ein, nach welcher Zeit sich

der Receiver automatisch auf den Stromsparbetrieb (Standby) ausschalten soll, wenn keine Aktion mehr mit der Fernbedienung getätigt wird (10 - 180 Minuten,).

Mit 'Off/Aus' kann der Auto Standby Timer ganz abgeschaltet werden. Voreinstellung: "180min" (3 Stunden)

Displ. Helligkeit.

Hier kann die Helligkeit der Frontanzeige (nur für den TV-Betrieb) geregelt werden. Voreinstellung: "5"

Zeitanz. In Standby. Zum Strom sparen kann die Frontanzeige in Standby ausgeschaltet werden (um ca. 0,2W geringerer Standby-Verbrauch). Voreinstellung: "An"

6. GRUNDEINSTELLUNGEN

6.4 Menü „Service“

Aktivieren Sie mit den Tasten das Hauptmenü, wechseln Sie dreimal zum Menü „Service“

Informationen Werkseinstellung ausführen... Software-Update über Satellit (OTA) CI-Steckplatz Informationen USB-Update

Hier finden Sie einige Angaben zum Gerät für den Service-Fall. Aktivieren mit OK den Menüpunkt "Information".

Informationen Bootloader GT35001-01001 Jan 15 2013 Firmware Ver 1.7.04 Jan 15 2013 Config Ver 1.3.12 Jan 15 2013 STB Model DVB-S2 TWIN TUNR CI+ SN 130115010229

6. GRUNDEINSTELLUNGEN

6.4.2 Werkseinstellung ausführen – Resetfunktion

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden alle Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.

Aktivieren Sie mit den Tasten MENU, ▶ und OK den Menüpunkt "Service" und wechseln dann auf den Untermenüpunkt "Werkseinstellung ...".

Service Informationen Werkseinstellung ausführen... Software-Update über Satellit (OTA) CI-Steckplatz Informationen USB-Update Nach Auslösen mit OK erscheint die Abfrage des Passwordes (0000 voreingestellt) Nach Eingabe dessen erscheint folgende Meldung:

Werkseinstellung ausführen... Das Laden der Werkseinstellungen löscht alle Sender setzt alle Einstellungen in den Auslieferzustand zurück! Ja Nein

Mit „Nein“ verlassen Sie das Menü wieder, und mit „Ja“ wird der Vorgang durchgeführt.

Auf dem Bildschirm wird währenddessen die Meldung "Daten werden gespeichert. Bitte warten ..." angezeigt.

Nach ca. 5-10 Sekunden ist der Vorgang beendet und das Gerät schaltet ein.

6. GRUNDEINSTELLUNGEN

Software Upgrade über Satellit oder USB

Da das digitale Fernsehen noch ständigen Änderungen unterliegt, ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Wir pflegen daher die Betriebssoftware kontinuierlich und veröffentlichen von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die USB-Schnittstelle zu Hause bei unseren Kunden. Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Upgrade über Satellit“ unter dem Hauptmenüpunkt „Service“. Nutzen Sie diesen Service speziell, wenn es mit einzelnen Programmen oder einer Funktion des Gerätes Probleme geben sollte.

Service Informationen Werkseinstellung ausführen... Software-Update über Satellit (OTA) CI-Steckplatz Informationen USB-Update

Der Receiver kann auf 2 verschiedene Arten mit neu-er Software versehen werden. Diese finden Sie unter dem Hauptmenüpunkt „Einstellung“.

1. Software-Update über Satellit (OTA)
2. Update über die USB Schnittstelle.

6.4.3 Software Update über Satellit

1. Über das Menü „Service“, „Software Update über Satellit (OTA)“ können Sie dem Receiver eine neue Software vom Satelliten Astra 19° Ost übertragen. Wenn Sie das Menü mit OK öffnen, sehen Sie die Empfangsparameter vom Satelliten
2. Gehen Sie auf die Zeile „Start“, dann sucht der Receiver sofort nach einer neuen Software auf dem Satellit.
3. Findet der Receiver eine aktuellere Version, so zeigt er diese nach 1-3 Minuten an und lädt sie direkt herunter.
4. Das Suchen und das eigentliche Herunterladen der Software kann 30 Minuten und länger dauern. Der Fortschritt des Herunterladens und des Schreibvorgangs (Speicher beschreiben) wird in Form eines Balkens in % dargestellt
5. Wenn das Download erfolgreich war, werden 100 % anzeigt und der Receiver startet von selbst neu. Es wird der gesamte Speicher, überschrieben. Zumeist wird auch die Programmliste mit der Software erneuert.

Software-Update über Satellite (OTA) Satellit ASTRA 1H.1K.1L.1 Transponder 12604 Frequenz 10600 Symbolate 22000 Polarisation H Start Stärke 90% Qualität 76%

Software-Update über Satellite (OTA) Herunterladen... Stopp H/W ver : 1.01 S/W ver : 0.0.00 S/W size : 4194304 bytes 100%

Ziehen Sie während des Speicherns bitte niemals den Netzstecker, sonst wird der Speicher beschädigt.

6. GRUNDEINSTELLUNGEN

6.4.4 Software Upgrade über USB

Sie haben die Möglichkeit des Überspielens einer neuen Gerätesoftware über die USB-Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Service>Informationen" Ihres Receivers. Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

Über das Menü „Service“ „USB-Update“ können Sie dem Receiver verschiedene Softwareteile von einem an der USB angeschlossenen Speichermedium übertragen. Alle Einzelteile sind in der .abs Datei enthalten. Nur die nachfolgend ausgewählten Softwareteile werden übertragen. Wenn Sie das Menü mit OK öffnen, sehen Sie die notwendigen Einstelldaten.

1. Bitte führen Sie zuerst die von unserer Homepage heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert. Sie benötigen aber davon nur die SW-Version.abs Datei (Datenfile der neuen Software)

2. Diese .abs Datei muss ins Hauptverzeichnis des USB-Speichermediums gespeichert werden. Falls mehrere Software-Datei-Versionen auf dem Speicher vorhanden sind, können diese mit den Links Rechts Tasten ausgewählt werden.

3. Übertragung:

Upgrade: Aktualisiert die Geräte-SW Save: Hier kann der gesamte oder Teile des Speichers ausgelesen werden. Der Inhalt wird über USB als ali_DUMP_flash.abs Datei auf das USB-Speichermedium gespeichert.

1. Unter „Upgrade Modus“ können Sie noch auswählen, welche Softwareteile übertragen werden sollen.

AllCode: Hier wird der komplette Speicher des Receivers überschrieben.

Defaultdb: Hier wird die Programmliste als Werkseinstellung übertagen. Allerdings muss anschließend das Gerät auf Werkseinstellung zurückgesetzt werden, um auf die neue Liste zugreifen zu können.

Userdb: Übertragung der Programmliste.

1. Fahren Sie nun auf Start, und bestätigen mit OK. Nach einer Kontrollfrage beginnt der Übertragungsprozess.

2. Am TV-Bildschirm können Sie nun den Fortschritt in % der Übertragung sehen.

3. Nach 100% startet der Receiver neu.

USB-Update Übertragung Upgrade Modus AllCode Datei HX7202_v1.7.04_130115.a Start 0% /mnt/uda1/HX7202_v1.7.04_130115.abs USB A/B

USB-Update Übertragung Upgrade Modus AllCode Möchten Sie das Flash wirklich beschreiben ? Ja Nein

USB-Update Übertragung Upgrade Modus AllCode Datei HX7202_v1.7.04_130115.a Start 64% Schreibvorgang! Gerät nicht ausschalten! lmnt/Ade1/HX7202_v1.7.04_130115.abs USB A/B

6. GRUNDEINSTELLUNGEN

6.5 „CI-Steckplatz Informationen“ (Common Interface, Kap. 3.6 Install.)

Unter dem Menüpunkt „Service// CI-Steckplatz Informationen“ verbergen sich systembedingte Einstellungen für die eingesetzten CA-Module und Smartcards. Diese können in speziellen Untermenüs abgerufen und verändert werden. Der Aufbau und der Inhalt dieser Menüs ist vom Pay-TV Anbieter und vom Modul abhängig und zumeist in Englisch verfasst. Sie können daher nicht in diesem Handbuch beschrieben werden.

Für notwendige Einstellungen beachten Sie bitte die Hinweise Ihres Programm-anbieters.

1. Wählen Sie mit den Tasten MENU, UNO OK aus dem Hauptmenü den Menüpunkt "Service" und dann „CI-Steckplatz Informationen“.
2. Der Receiver erkennt die eingesteckten CA-Module und zeigt deren Typ-Namen.
3. Wählen Sie den Steckplatz an, um in das zugehörige Untermenü zu gelangen, das von dem Pay-TV Anbieter bereitgestellt wird.
4. Mit der Taste OK verändern Sie die Einstellungen. Verändern Sie keine Einstellung, wenn Ihr Programmanbieter dazu keinen Hinweis gibt.
5. EXIT schließt das Menüfens- ter.

Service Informationen Werkseinstellung ausführen... Software-Update über Satellit (OTA) CI-Steckplatz Informationen USB-Update

CI-Steckplatz Informationen Hauptmenü 1 PIN-Code Änderung Smarlicard-Informationen Menüsprache Modul-Informationen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um zu

Hinweise! Die Inhalte der Untermenüs können unterschiedlich sein. Sie sind vom verwendeten CA-Modul und dem Pay-TV Anbieter abhängig.

Während auf dem Bildschirm die Meldung „Cl/Cl+ Modul startet.“ erscheint, versucht der Receiver ein eingestecktes CA-Modul zu erkennen.

Wenn Programme nicht entschlüsselt werden?

• Wenn Sie noch keine Smartcard in das CA-Modul geschoben haben kommt eine Meldung „Keine Smartkarte gesteckt ...“ oder etwas ähnliches
• Schalten Sie Ihren Receiver am Netzschalter einmal aus und ein.
• Wenden Sie sich an den Pay-TV Anbieter, um die richtigen Einstellungen für das Menü „CI-Steckplatz Informationen“ zu erfahren und um mehr Informationen über die Art der Freischaltung zu erhalten.

6. GRUNDEINSTELLUNGEN

6.6 Netzwerk – Internetanschluss - Wettervorhersage

Unter dem Menüpunkt „Netzwerk“ finden Sie Einstellungen und Anwendungen über die Netzwerkschnittstelle. Diese können in den Untermenüs abgerufen und verändert werden.

Für die Nutzung der Anwendung „Wetter Vorhersage“ ist eine Internetverbindung über ein Netzwerkkabel erforderlich!

DHCP-Server, Router (z.B. Fritzbox)

CAN TV 6CUR7 HDMI USB2.9 A* USB2.8 A* S/P/DIF LOOP DUT1 LOOP DUT2 LNB 4 LNB 3 CE ON OFF AC 100-2460~ 35/60/12 Max 25W

6.6.1 Netzwerkeinstellungen

Die folgenden Einstellungen müssen Sie nur dann vornehmen, wenn der Receiver über ein Netzwerk-Kabel in ein Netzwerk eingebunden (z. B. für Internetanschluss)

Möchten Sie Ihren Receiver mit einem DHCP-Server/Router verbinden, wählen Sie die Einstellung „An“ und bestätigen die Zeile „Anwenden“ mit OK.

Ihr DHCP-Server/Router weist nun dem Receiver eine IP-Adresse zu. Sobald der Receiver seine IP-Adresse vom DHCP-Server bezogen hat, wird die IP-Adresse angezeigt.

Sollte bei der Einstellung „DHCP An“ keine Verbindung zwischen Receiver und DHCP-Server/Router möglich sein, wechseln Sie die Einstellung auf „DHCP Aus“ und geben Sie die Werte gemäß Ihres Routers manuell ein.

Netzbetreiber Netzwerkeinstellungen Wetter Vorhersage

Netzwerkeinstellungen DHCP An IP Address 192.168.002.124 Subnet Mask 255.255.255.000 Gateway 192.168.002.001 DNS Preferred 192.168.002.001 DNS Alternate 000.000.000.000 Anwenden

6. GRUNDEINSTELLUNGEN

Konfigurationsbeispiel:

IP-Adresse: 192.168.1.2

Subnetzmaske: 255.255.255.0

Gateway: 192.168.1.1

Bevorzugte DNS: 192.168.1.1

Alternative DNS : 000.000.000.000

Hinweise! Für notwendige Einstellungen beachten Sie bitte auch die Angaben Ihres Netzwerk-Routers.

Sollten Sie Probleme haben, den Receiver in Ihr Netzwerk einzubinden, wenden Sie sich an Ihren PC- oder Netzwerkfachmann.

6.6.2 Wetter Vorhersage

Die Wettervorhersage-Funktion greift auf die Wetter-Informationen der Internetseite www.yahoo.com zu und stellt diese dar.

Um die Wettervorhersage nutzen zu können, muss der Receiver mit dem Internet verbunden sein.

Wetter Vorhersage Berlin Fri, 08 Mar 2013 5:19 pm CET Temperatur 1 Feuchtigkeit 75 Mostly Cloudy Fri Sat -2 ~2 -2 ~2 Erneuern Fertig! Suche Weiter Suche Berlin A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? <- OK CAPS DEL OK Voreingestellt sind die Daten für Berlin. Sollten nach be- tätigen des Befehls „Erneuern“ mit OK keine Wet- terdaten angezeigt werden, so rufen Sie über die

'Suche' ROT Eingabe einer anderen Stadt

Voreingestellt sind die Daten für Berlin. Sollten nach betätigen des Befehls „Erneuern“ mit OK keine Wetterdaten angezeigt werden, so rufen Sie über die

ROT Taste das Eingabefenster auf und geben eine Stadt ein.

Schließen Sie die Eingabe mit der BLAU Taste ab.

Sollten Sie immer noch Probleme haben, Wetterdaten zu empfangen, so überprüfen Sie die Netzwerkeinstellungen, s.o..

GRÜN Weiter: Mit dieser Taste schalten Sie zwischen den Temperatureinheiten °C und °F um.

7. USB-ANSCHLUSS

7.1 USB-Anschluss

Der Receiver ist mit einer USB 2.0 Schnittstelle ausgestattet, über die verschiedene Zusatzfunktionen genutzt werden können:

Wird der Receiver im Twin-Betrieb genutzt, mit 2 getrennten Anschlüssen, so kann eines aufgenommen, das andere live angeschaut werden. Oder es können 2 beliebige Programme parallel aufgenommen werden. In diesem Fall können nur noch die Programme live gesehen werden, die auf denselben Frequenzen, wie die Aufnahmen, senden. In der Programmliste sind dann alle nicht empfangbaren Programme gekennzeichnet.

Während der Aufnahme-Funktion kann auch eine andere Aufnahme abgespielt werden.

Diese Funktionen gelten in gleichem Maße auch für Unicable Anlagen nach EN 50494.

Im Single Betrieb wird Tuner 1 nach Tuner2 durchgeschleift. Deshalb sind parallel zu einer Aufnahme nur noch die Programme derselbe Empfangsebene empfangbar. In der Programmliste sind dann alle Programme gekennzeichnet, die nicht mehr empfangbar sind.

Die benötigte Aufzeichnungskapazität einer Sendung hängt von der Ausstrahlung ab - ob bewegte Bilder mit vielen Details oder z.B. Zeichentrickfilme gesendet werden. Eine 80 GByte fassende Festplatte hat daher eine maximale Spieldauer von ca. 32 –48 Stunden. Bei HD-Programmen verringert es sich auf ca. ein Drittel der Zeit (ca. 12-14 Stunden).

7.1 USB-Anschluss 62

7.1.1 Installation/ Anschluss von USB-Geräten 62

7.1.2 Media Player (USB – Menü) 64

7.1.3 'PVR-Aufnahmen abspielen' (Taste PVR) 64

7.2 VIDEO-Aufnahmen 66

7.3 PVR Speichereinstellung 71

7.4 Aufnahmeoptionen 72

7.5/6/7 Media Player – Bilder, Musik-/MP3, Fremde Video-/MPEG-Dateien 73/75/773

7.8 Dateienverwaltung am PC – Media Player 77

7.1.1 Installation/ Anschluss von USB-Geräten

• Grundsätzlich ist es möglich alle handelsüblichen USB-Speichermedien, wie externe Festplatten und USB-Sticks anzuschließen.
• Als Aufnahme Speicher wird immer die USB Schnittstelle verwendet, die zuerst erkannt wird (A oder B).

Externe Festplatte HI-SPEED CERTIFIED USB USB Speicher Stick

7. USB-ANSCHLUSS

• Um eine möglichst fehlerfreie Funktion über die USB-Schnittstelle zu gewährleisten, sollte bei den USB-Speichermedien und den genutzten USB-Kabeln darauf geachtet werden, dass es sich möglichst um Produkte mit der USB High-Speed Spezifikation (Übertragungsrate 12-480Mbit/s) handelt.
• Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein. Falls nicht, so können Sie die Speichermedien über das USB-Menü „Speichermedium>PVR Speichereinstellungen“ im Receiver umformatieren (siehe Abschnitt weiter hinten in dieser Anleitung). Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine Datensicherung vornehmen.
• Bei der Verwendung externer USB-Festplatten sollten Sie beachten, dass, die Dauer der Erkennung einer Festplatte sowohl vom maximalen Speichervolumen, als auch von der tatsächlich genutzten Speicherkapazität abhängt. Der Erkennungsvorgang kann daher auch durchaus bis zu 40 Sekunden dauern.
• Beachten Sie, die benötigte Zeit für den Erkennungsvorgang beim Einschalten oder Anstecken eines externen Speichers abzuwarten, bevor Sie irgendeine Bedienoperation mit der Fernbedienung auslösen. Beendet ist die Erkennung nach Erscheinen der Meldung 'USB Gerät A(B) bereit'.
• Die vom Receiver aufgezeichneten Video-Dateien sind in einem Transportstreamformat (.ts) abgespeichert oder bei Einstellung „PS Record“ im .mpg Format HD Aufnahmen können allerdings nur im .ts Format gespeichert werden. Sie werden alle automatisch in ein Verzeichnis mit dem Namen /PVR in Unterverzeichnisse abgelegt.
• Alle Dateien, die Sie auf ein externes Speichermedium schreiben, können Sie auch auf die Festplatte Ihres PCs ziehen und dort weiterverarbeiten. Um diese am PC wiederzugeben oder weiterverarbeiten zu können benötigen Sie einen Media-Player, der Transportstream-Dateien(* .ts) verarbeiten kann.
• Abspielen fremder Videodateien (.mpg, ...): Es lassen sich Dateien im MPEG- und anderen Formaten unter dem Menüpunkt 'Speichermedium/MediaPlayer/Video' oder Taste USB problemlos abspielen („Video“ auswählen, nicht „Aufnahme“). AVI-Dateien allerdings nicht. Sie müssen zuvor über ein im WEB verfügbares Programm gewandelt werden

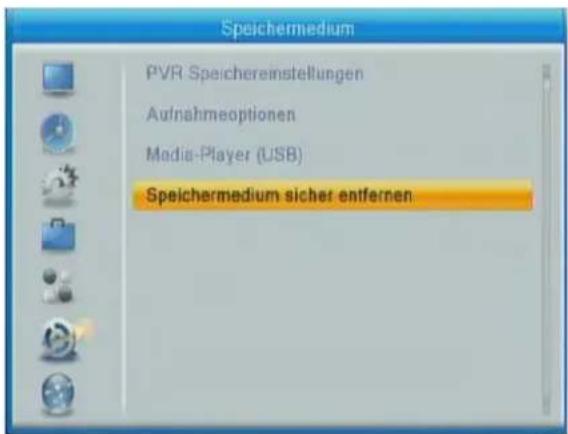

Speichermedium sicher entfernen

Mit diesem Befehl „Speichermedium sicher entfernen“ aus dem USB-Menü können Sie das externe Speichermedium beim Betriebssystem abmelden, damit keine Daten verloren gehen, falls noch ein Schreibvorgang stattfindet.

Meistens reicht die Zeit aber aus, wenn alle Menüs geschlossen sind, um den Speicher direkt abziehen zu können. Wiedergaben müssen allerdings beendet sein. (Play).

Speichermedium PVR Speichereinstellungen Aufnahmeoptionen Media-Player (USB) Speichermedium sicher entfernen

Achtung! Eine direkte Verbindung zu einem PC/Notebook ist nicht möglich und darf auch nicht hergestellt werden, um Schäden an den Geräten zu vermeiden.

7. USB-ANSCHLUSS

7.1.2 Media Player (USB - Menü)

Mit der Taste

USB gelangen Sie

in das USB-Menü, wenn Sie tatsächlich einen externen Speicher am USB-Eingang angeschlossen haben. Hier können Sie auswählen, was abgespielt werden soll. Aufnahmen, Musik, Bilder oder Videos (siehe Media Player, Abschnitte 7.5 - 7.7).

Autman Music Bilder Video USB A No. Datum Programm 0001 20/11 Discovery HD-Not 0002 20/11 Sky Cinema HD- 0003 01/03 RTL Television-M 0004 01/03 RTL Television-M 0005 05/03 ServasTV HD Oe Abbr.

7.1.3 'PVR-Aufnahmen abspielen' (Taste) PVR

PVR

Mit der Taste PVR gelangen Sie auch direkt zu Ihren Aufnahmen.

In diesem Menü können Sie nur die vorhandenen Receiver-Aufnahmen verwalten.

OK

-Taste: 'Play'

Wenn Sie die markierte Aufnahme mit OK bestätigen, wird diese abgespielt.

RTUNITRO Der neus from TV Sender Aufnahme 1 2012/11/20 11:35~13:35 Discovery HD-Not 5 2 2012/11/20 15:07~15:49 Sky Cinema HD-W 5 3 2013/03/01 14:49~14:55 RTL Television-Mit 4 2013/03/01 14:56~14:58 RTL Television-Mit 5 2013/03/05 11:33~11:36 ServusTV HD Des RTL Television-Mitten im Lebe 03/01 14:49 Play 00:00:22 Gelee zu Mark Springen 00:05:35 20% 912 714 1410 TS

7.1.4 TimeShift INFO-Fenster

Aktuelle Abspielzeit Titel der Aufnahme Aktuelles Datum und Uhrzeit Sowohl während einer Aufnahme als auch bei Wiedergabe kann mit INFO das INFO-Fenster eingeblen- det werden, in dem alle aktuellen In- formationen über den Status der ak- tuellen Aufnahme/Wiedergabe ab- gelesen werden können. Mit EXIT wird das Fenster ge- schlossen. Laufwerk- zustand ZDF HD-SOKO.Winmar 03/13 18:09 Play 00:00:46 Gehen zu Mark Springen 00:05:22 1632 1410 0 TS Cursor für aktuelle Abspielzeit Gesamtdauer der Aufnahme

7. USB-ANSCHLUSS

Wenn Sie die Taste PVR 2x drücken, während das Info-Fenster angezeigt wird, erscheinen alle Aufnahmen. Sie können dann direkt eine Aufnahme auswählen, die abgespielt wird. Eine laufende Aufzeichnung wird dadurch nicht unterbrochen.

GRÜN Gehen zu

RTLINITRO Der neue Flow-TV Sender Aufnahme 1 2012/11/20 11:35~13:35 Discovery HD-Notr 2 2012/11/20 15:37~15:49 Sky Cinema HD-W 3 2013/03/01 14:49~14:55 RTL Television-Mit 4 2013/03/01 14:56~14:58 RTL Television-Mit 5 2013/03/05 11:33~11:38 ServusTV HD Des RTL Television-Mitten im Liebe 03/01 14:49 Play 00:00:22 Gehan zu Mark Springen 00:05:35 20% 912 714 1410 TS

Mit dieser Taste können Sie beliebig innerhalb einer Aufnahme/Wiedergabe springen, solange der Info Balken angezeigt wird. Geben Sie dazu einfach mit den Zifferntasten eine Zeit ein, auf die dann nach Bestätigung mit OK gesprungen

wird.

GELB Mark – Markierungen setzen

Mit dieser Taste können Sie innerhalb einer Aufnahme mehrere Marker setzten. Fahren Sie dazu einfach mit den Laufwerkstasten, wie PLAY▶, ◀▶, ◀◀ ▶ usw. eine Stelle an und drücken OK um die Markierung zu setzen. Diese Markierungen werden durch je einen blauen Pfeil unterhalb der Zeitleiste angezeigt und bleiben bis zum Löschen erhalten.

BLAU Springen – zu Markierungen springen

Mit dieser Taste können Sie zu den oben gesetzten Marker springen.

Weitere Tasten auf der Fernbedienung

REC • Mit der Taste Roter Punkt können Sie eine Aufnahme direkt starten.

PAUSE Einfrieren des Bildes als Standbild bei einer Aufnahme oder Wiedergabe. Die Aufzeichnung wird dabei nicht unterbrochen. Durch erneutes Drücken der Taste wird von Bild zu Bild weitergeschaltet. Mit PLAY ▶ wird die Wiedergabe fortgesetzt.

PLAY ▶ Setzt die Aufnahme/Wiedergabe fort

STOP ■ Stoppt die Aufnahme oder Wiedergabe

Schneller Rück-/Vorlauf, es sind 5 Geschwindigkeiten möglich. 2x, 4x, 8x, 16x, und 24x.

Pfeiltasten rechts-links: Mit diesen Tasten können Sie in 10 Schritten innerhalb einer Wiedergabe springen, solange das Info Fenster angezeigt wird. Der Sprung wird dabei durch einen gelben Strich angezeigt, den Sie mit OK bestätigen müssen.

Mit den Sprung Tasten können Sie innerhalb einer Aufnahme um die Zeit in der Aufnahme vorspringen, die Sie im Menü Aufnahmeoptionen eingestellt haben (vor- eingestellt 30 Sek.).

• Bei allen nachfolgend beschriebenen Aufnahmearten wird der Titel, soweit durch EPG-Daten vorhanden, und die Uhrzeit der gewählten Sendung automatisch als Information zur Aufnahme gespeichert.
• Die vom Receiver aufgezeichneten Video-Dateien sind in einem Transportstreamformat (.ts) abgespeichert oder bei Einstellung „PS Record“ im .mpg Format HD Aufnahmen können allerdings nur im .ts Format gespeichert werden. Sie werden alle automatisch in ein Verzeichnis mit dem Namen /PVR in Unterverzeichnisse abgelegt.
• Aufnahmen, die viel Speicher benötigen werden automatisch in mehrere Dateien im selben Verzeichnis abgelegt. Beim Abspielen werden die Dateien nacheinander automatisch abgespielt ohne dass der Betrachter das bemerkt.

Gerätefrontanzeige

Währe Wiedergabe erscheint die „PLAY“ Meldung in der LED-Anzeige

Sofort-Aufnahme

Zur schnellen Aufzeichnung einer laufenden Sendung drücken Sie einfach die REC • -Taste. Während im Hintergrund die Aufnahme in das Speichermedium läuft, können Sie das Programm weiterhin am Bildschirm verfolgen.

Gestoppt wird die Aufnahme manuell mit der Taste STOP ■

Pausen-Aufnahme (Zwischenspeicherung mit Time-Shift-Funktion)

Für eine überraschende Aufzeichnung der laufenden Sendung können Sie auch einfach die PAUSE-Taste drücken. Während daraufhin das Fernsehbild als Standbild auf dem Bildschirm stehen bleibt und das Infofenster zur Aufnahme erscheint, wird im Hintergrund die Aufnahme in den Speicher gestartet. Wenn Sie zu einem späteren Zeitpunkt wieder an dieser Stelle weiterschauen

Dess Erste HD-Sportschau live 03/14 11:59 Pause 00:00:17 Gehen zu Mark Springen 11:59:10 22% 00:00:38 02:00:00 1703 0 1222 TS

möchten, drücken Sie einfach die Taste PLAY und holen die verpassten Szenen nach. Allerdings muss dazu im Menü „Aufnahme-Optionen“ Timeshift auf „An“ gestellt werden.

Gestoppt wird die Aufnahme manuell mit der Taste STOP ■.

7. USB-ANSCHLUSS

Timer - Aufnahme über Timer-Menü

Zur Bedienung einer zeitgesteuerten Aufnahme mit Timer lesen Sie bitte den Abschnitt 4.19 der Geräteanleitung.

Während einer Aufnahme im Timerbetrieb können Sie die Aufzeichnung bei eingeschaltetem TV-Gerät am Bildschirm mitverfolgen. Auch die Time-Shift Funktion (s.u.) lässt sich hierbei nutzen.

Timer Einstellung 16:19.04.03.2013 Timer Modus einmalig Timer Funktion Aufnahme Programm ZDF Datum 04.03.2013 Stanzeit 16:20 Stopp Zeit 16:20 PS Record Nein Nach Aufnahme Auto Speichern Abbruch

EPG

Aufnahme über EPG (Elektronischer Programmführer)

Über den Elektronischen Programmführer (EPG) lassen sich sehr einfach und bequem geplante Aufnahmen steuern.

1. Sie rufen dazu mit der Taste EPG die elektr. Programm- zeitschrift auf (siehe Abschn.4.12)
2. Markieren Sie auf dem Bild-Schirm die gewünschte Sendung
3. Drücken Sie die GRÜN-Taste: es wird ein Fenster mit Programmnamen, Startzeit und Stoppzeit angezeigt. Überprü-

fen Sie die eingetragenen Daten und ändern sie gegebenenfalls. Nach der Bestätigung des Feldes Speichern wird ein Timerplatz dafür angelegt, der dann Aufnahmestart und –ende automatisch steuert (4.19). Mit der Einstellung „Timer Funktion“ legen Sie fest, ob nur auf den Kanal umgeschaltet wird, oder ob die Sendung aufgezeichnet wird.

0002 ZDF Die KICH 14:35 04.03.2013 Timer Modus < einmalig > Timer Funktion Aufnahme Programm ZDF HD Datum 04.03.2013 Startzeit 14:15 Stopp Zeit 15:00 PS Record Nein Nach Aufnahme Auto Speichern Abbruch

1. Das erstellte Timerereignis kann nachträglich jederzeit über das Menü TIMER korrigiert oder gelöscht werden.

STOP ■

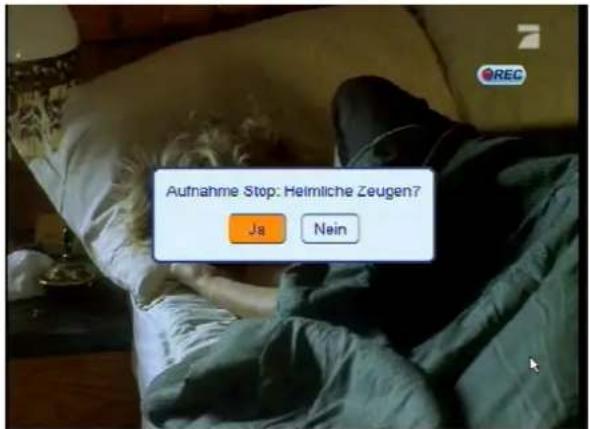

Manuelles Stoppen einer Aufnahme

Möchten Sie eine Aufnahme manuell beenden, steht Ihnen dafür die weiße Laufwerkstaste STOP auf der Fernbedienung zur Verfügung. Nach dem Auslösen der Taste werden Sie gefragt, ob Sie die Aufnahme abbrechen wollen. Markieren Sie das Feld 'Ja' und bestätigen mit OK.

Aufnahme Stop: Helmliche Zeugen? Ja Nein

7. USB-ANSCHLUSS

WIEDERGABE von Video-Aufnahmen

Aufnahme Manager

1. Egal auf welchem Programmplatz Sie sich befinden, Sie können jederzeit die Wiedergabe einer Aufnahme starten. Rufen Sie dazu mit der Taste USB das Menü 'Media Player' auf. Dort finden Sie alle Aufnahmen.

2. Mit der Taste PLAY ▶ können Sie eine Aufnahme testweise im kleinen Fenster abspielen, ohne dass das Menü verlassen wird.

3. Wählen Sie mit PR ▲ PR▼ eine Aufnahme aus und starten Sie die Wiedergabe mit OK

4. Für kurze Unterbrechungen der Wiedergabe sollten Sie ☐ PAUSE benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt.

5. Möchten Sie vorzeitig die Wiedergabe beenden, so verwenden Sie dafür die Laufwerkstaste STOP auf der Fernbedienung.

Aufnah Music Bilder Video USB A No. Dohum Programin 0001 20/11 Discovery HD-Net 0002 20/11 Sky Cinema HD- 0003 01/03 RTL Television-M 0004 01/03 RTL Television-M 0005 05/03 ServusTV HD Oe 0006 13/03 ZDF HD-Leute He 0007 13/03 ZDF HD-SOKO W Umbenen Sperren Löschen Abbr. Info.

'Umbenennen' Titel einer Aufnahme ändern (ROT - Taste)

Wenn Sie den Titel einer Aufnahme ändern möchten, geben Sie in diesem Modus einen neuen Namen ein.

1. Wählen Sie zuerst mit PR ▲ PR ▼ den Titel aus und rufen Sie mit der Roten Taste ROT den Befehl 'Umbenennen' auf.

2. Nun können Sie neue Buchstaben eingeben.

Aufnah Musik Bilder Video USB A Umbenennen Das Erste HD A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? < - OK Umbenen Sperren Abbr. Info. CAPS DEL OK

- Mit der Taste GELB können Sie zwischen Groß- und Klein-Buchstaben um-schalten

- Mit der Taste ROT löschen Sie immer den letzten Buchstaben.

- Mit der Taste BLAU wird der neue Name der Aufzeichnung übernommen.

- Mit der Taste wird der alte Namen beibehalten.

⊗ 'Löschen' Löschen einer Aufnahme (- GELB Taste)

Mit der GELB Taste markieren Sie alle Aufnahmen mit einem X, die Sie löschen möchten. Wenn Sie die Taste Exit 2 mal betätigen, werden die markierten Aufnahmen gelöscht.

Aufnan Music Bilder Video USB A No. Datum Programen 0009 14/03 Das Erste HD-Sp 0010 14/03 TEST NAMEN-Sp 0011 14/03 ZDF HD-ARD-Mitt 0012 14/03 ZDF HD-ARD-Mitt 0013 14/03 RTL Television-P 0014 14/03 ZDF HD-ARD-Mitt 0015 14/03 RTL Television-P ZDF HD-ARD-Mittag 13:47~13:48 113M 00:00:00 00:01:06 Umbenen Sperren Löschen Abbr. Info.

7. USB-ANSCHLUSS

i 'Sperren' Sperren einer Aufnahme zur Kindersicherung (GRÜN - Taste)

Hiermit können Sie einzelne Aufnahmen sperren, die dann nur noch mit dem Passwort der Kindersicherung abgespielt werden können. Zum Sperren und Freigeben wird das Passwort der Kindersicherung (Werkseinstellung '0000') benötigt. Eine gesperrte Aufnahme erhält als Kennzeichnung hinter dem Namen das Symbol eines Vorhängeschlosses 📄.

USB A No Datins Programan 0009 14/03 Das Erste HD Sp 0010 14/03 TEST NAMEN-Sp 0011 14/03 70P 0012 14/03 RTL 0013 14/03 RTL 0014 14/03 SAT 1-Familien-F 0015 14/03 SAT 1-Familien-F Password eingeben SAT.1-Familien-Fille 15:11"15:44 1400M 00:00:00 00:32:48 Umbenen Sperren Löschen Abbr. Info.

Zeitversetzte/Gleichzeitige Wiedergabe einer laufenden Aufnahme (Time-Shift-Funktion)

„REC“ Nach Start einer Aufnahme lassen sich jederzeit die bis dahin gespeicherten Daten an jeder beliebigen Stelle abspielen. Somit können Sie eine schon laufende Sendung nachträglich von Beginn an starten, während im Hintergrund die Aufnahme weiter läuft. Dies kann beispielsweise besonders interessant bei Live-Ausstrahlungen von Sportereignissen sein, bei denen Sie nicht rechtzeitig zum Start anwesend sein können.

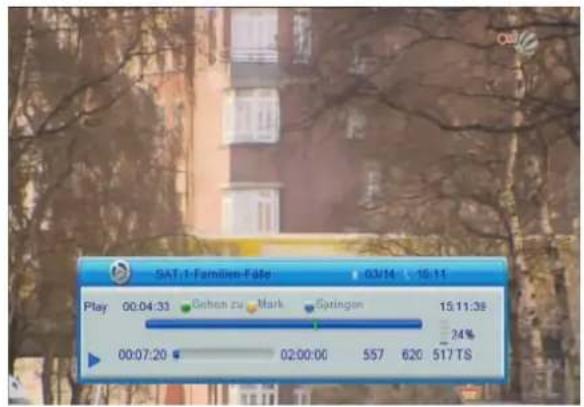

SAT.1-Familien-Fölfe 03/14 15:11 Play 00:04:33 Gehen zu Mark Springon 15:11:36 24% 00:07:20 02:00:00 557 620 517 TS

• Verwenden Sie einfach die Laufwerksfunktionen («, », ▶, II, Pfeil Links, Rechts) auf der Fernbedienung um in der Aufnahme vor- und zurück zu spulen oder auf Pause und Play um an einer bestimmten Stelle zu starten.
• Wollen Sie zum Beispiel einen Schnelldurchlauf der Wiedergabe bis zum aktuellen Zeitpunkt der Aufnahme, so verwenden Sie die Taste F.F.
• Möchten Sie vorzeitig die Aufnahme beenden, so verwenden Sie dafür die weiße Laufwerkstaste STOP auf der Fernbedienung.

7. USB-ANSCHLUSS

PAUSE

II Pause-Standbild

Für kurze Unterbrechungen der Wiedergabe sollten Sie Pause/Standbild benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt.

Drücken Sie während einer Wiedergabe die Taste PAUSE, so friert das aktuelle Bild am Bildschirm ein (Standbild) und das „INFO-Fenster“ wird eingeblendet. Im Gegensatz zur Video-bandwiedergabe von VHS-Kassetten findet hierbei kein Verschleiß statt.

Aufgehoben wird diese Standbild-Funktion mit der Taste PLAY▶, um die normale Wiedergabe fortzusetzen.

SAT 1-Familyer Fälle 03/14 15:11 Pause 00:04:17 Gehes zu Mann Springem 15:11:39 24% 00:05:01 02:00:00 557 2509 413 TS

F.F.

Vorlauf/Rücklauf – schneller Bild-Suchlauf /

Der schnelle Vorlauf/Rücklauf wird aus der normalen Wiedergabe mit den Laufwerkstasten F.F. / gestartet und dient dem schnellen Auffinden einer gewünschten Stelle der Aufnahme. Durch wiederholtes Betätigen der Tasten können Sie die Geschwindigkeit in 5 Stufen (2x, 4x, 8x, 16x, und 24x) wählen. Dabei wird die Geschwindigkeit entsprechend um eine Stufe erhöht/erniedrigt, wenn Sie die Taste der gewählten Laufrichtung F.F.

SAT 1-Familien Fälle 03/14 15:11 X2 00:06:17 Gehen zu Mark Springen 15:11:39 24% 00:09:14 02:00:00 557 1588 517 TS

▶

[Non-Text]

Springen mit dem Cursor:

Mit den Rechts-LinksTasten können Sie in 10 Schritten innerhalb einer Wiedergabe springen, solange das Info Fenster angezeigt wird. Mit der Taste PVR kann das Info-Fenster jederzeit aufgerufen werden. Der Sprung wird dabei durch einen gelben Punkt angezeigt. Erst wenn Sie mit OK bestätigen springt das Bild an die gewünschte Stelle.

SAT. 1-Familien-Fällie 63/14 15:11 Play 00:07:29 Cohen zu Maß Springen 15:11:39 24% 00:10:07 02:00:00 557 451 517 TS

7. USB-ANSCHLUSS

7.3 PVR Speichereinstellung

Speichermedium/Festplatte formatieren

Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein. Falls nicht, so können Sie die Speichermedien über das Menü „Speichermedium“ im Receiver umformatieren.

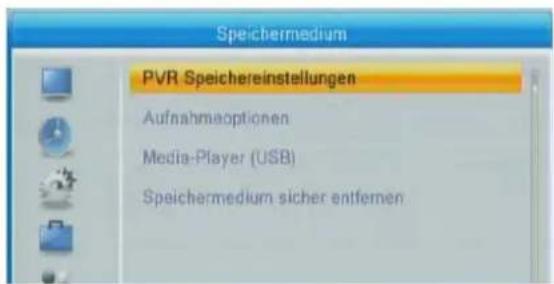

1. Dazu rufen Sie das Hauptmenü „Speichermedium“ auf.
2. Wählen Sie nun den Menüpunkt PVR Speichereinstellungen, und drücken OK.

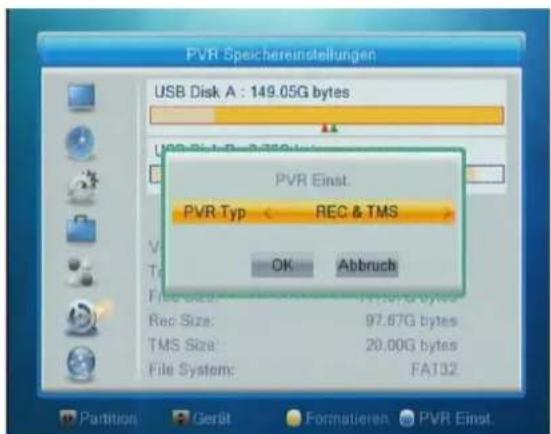

3. Hier sehen Sie die aktuellen Daten Ihres Speichers. Die gelbe Markierung zeigt den belegten Speicher an.
4. Mit derGELB Taste können Sie nun den externen Speicher als FAT oder NTSF formatieren, wenn Sie 'OK' markieren, und dann die Taste OK drücken.

Speichermedium PVR Speichereinstellungen Aufnahmeoptionen Media-Player (USB) Speichermedium sicher entfernen

PVR Speichereinstellungen USB Disk A : 149.05G bytes USB Disk B : 3.76G bytes Volume: [uds1]no name Total Size: 148.97G bytes Free Size: 117.67G bytes Rec Size: 97.67G bytes TMS Size: 20.00G bytes File System: FAT32

PVR Speichereinstellungen USB Disk A : 149.05G bytes Formatieren Dateisys. FAT OK Abbruch Rec Size: 97.67G bytes TMS Size: 20.00G bytes File System: FAT32

PVR Einst. - HDD wählen

Falls ihre Festplatte partitioniert ist, können Sie mit den Tasten die einzelnen Platten-Partitionen anwählen. Mit der BLAU-Taste können Sie festlegen, welche Partition für die Aufnahme und Time-Shift-Funktion (REC & TMS) verwendet werden soll. Ein roter und ein grüner Punkt unter dem Balken markieren die gewählte Partition.

Mit den Tasten PR▼ und PR▲ können Sie die USB Schittstellen auswählen, wenn 2 USB-Medien an

PVR Speichereinstellungen USB Disk A : 149.05G bytes PVR Einst. PVR Typ REC & TMS OK Abbruch Rec Size: 97.67G bytes TMS Size: 20.00G bytes File System: FAT32

Achtung! Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine Datensicherung vornehmen.

7. USB-ANSCHLUSS

7.4 Aufnahmeoptionen

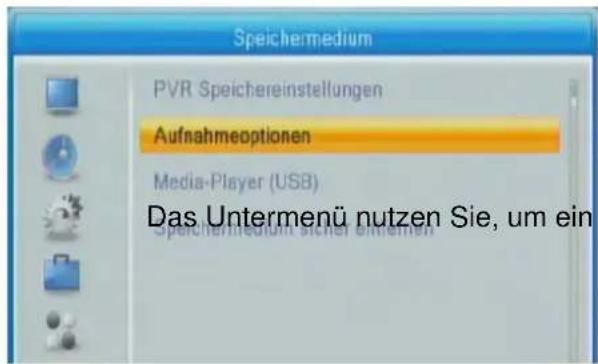

Speichermedium PVR Speichereinstellungen Aufnahmeoptionen Media-Player (USB) Das Untermenü nutzen Sie, um ein

Rufen Sie das Menü Speichermedien aus dem Hauptmenü auf, wenn Sie tatsächlich einen externen Speicher am USB-Eingang angeschlossen haben. (Wenn der Eingang unbelegt ist, so sind die Menüpunkte transparent und nicht anwählbar.)

Grundeinstellungen für den USB-Anschluss vorzunehmen.

Aufnahmeoptionen Timeshift Aus Springen 30 Sec TimeShift-Größe 4 G Timeshift Aufnahme Aus PS Record Aus Aufnahmesymbol Immer

An; Aus

30Sek., 1 Min., 5, 10, 30 Min.;

1, 2, 3, 4 G

An; Aus

⇒ An; Aus

Timeshift; „An“:

Kurz nachdem der externe Speicher erkannt wurde, wird das aktuelle Programm temporär aufgezeichnet. Somit können Sie innerhalb einer aktuellen Sendung jederzeit anhalten, vor- oder zurückspringen. Im Menü HDD Information können Sie die Größe des Timeshift-Speichers erkennen, der von der Gesamtspeichergröße des USB-Speichermediums abhängig ist. Voreinstellung: "Aus"

Springen:

Hier stellen Sie die Zeit ein, mit der mit den rechts/links-Tasten ◀▶ beim Aufzeichnen oder Abspielen in der Aufnahme gesprungen werden kann, 30Sek., 1, 5, 10, 30 Min.: Voreinstellung: "30 Sek."

TimeShift-Größe: Hier stellen Sie die maximale Dateigröße ein, die für die

TimeShiftspeicherung zur Verfügung stehen soll, 1, 2, 3, 4 Gigabyte; Voreinstellung: "1 G"

Timeshift zur Aufnahme „Aus“:

Der abgelaufene temporäre Speicher der Timeshift-Funktion wird der Aufnahme hinzugefügt, sobald mit der Taste REC die Aufnahme-Funktion aktiviert wird. Voreinstellung: "Aus"

PS Record

Wenn Sie diesen Menüpunkt auf „An“ stellen, so wird die Aufnahme im .mpg Format gemacht. HD Programme können nicht im .mpg Format gespeichert werden. In diesem Fall schaltet der Receiver automatisch auf .ts Format um. Mit der Meldung „H264 nur TS Aufnahme“.

Aufnahmesymbol

„Immer“: Während einer Aufnahme wird immer das Record-Symol oben rechts im Bild angezeigt. 5 sec, 10 sec: Nach der eingestellten Zeit wird das Aufnahmesymbol ausgeblendet. Nie: Auch während einer Aufnahme wird im Bildschirm nichts eingeblendet.

7. USB-ANSCHLUSS

7.5 Media Player - Bilder

Über die USB Schnittstelle können auch Bilder im JPEG Format geladen werden. Die Bilder werden als Diaschau dargestellt. Ein Bild nach dem anderen wird dann automatisch geladen. Die Dauer kann über das Menü 'Media Player (USB)' eingestellt werden.

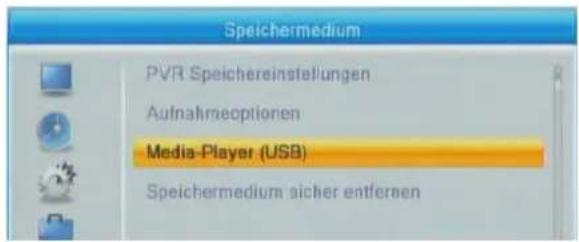

Speichermedium PVR Speichereinstellungen Aufnahmeoptionen Media-Player (USB) Speichermedium sicher entfernen

- Es werden alle Bilder eines Ordners nacheinander dargestellt. Am Ende ange- langt beginnt es wieder beim ersten Bild. Um die Ladezeit zu verringern, kann die Dateigröße der Fotos reduziert werden. Bei Full HD TV-Geräten ist eine Auflösung von 1920x1080 Bildpunkten ausreichend. Bei Röhren TV-Geräten genügt eine PAL-Auflösung von maximal 720x576 Bildpunkten.

- Bilddateien können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

USB Dia-Schau starten

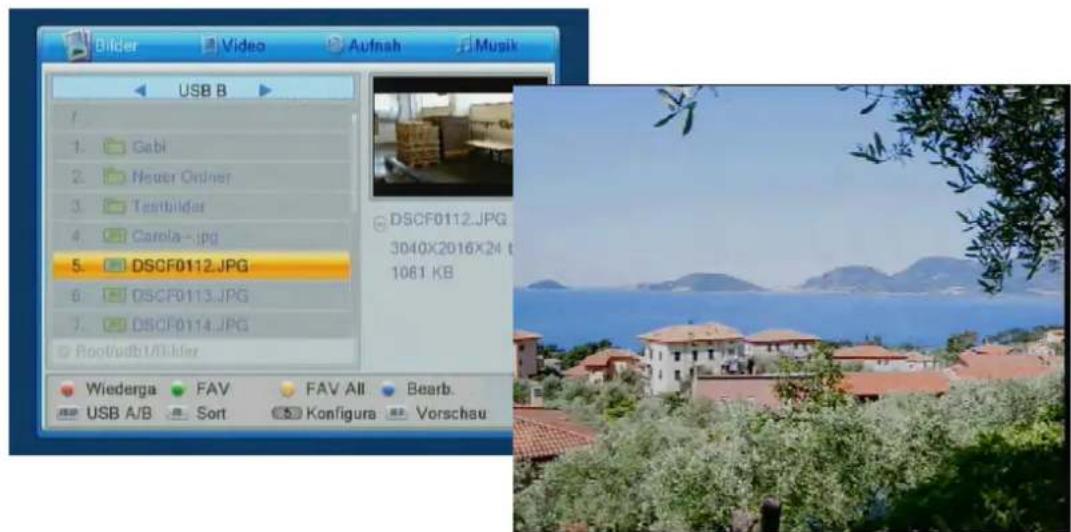

Bilder Video Aufnah Musik USB B 1. Gabi 2. Neuer Order 3. Testbildler 4. Carela - jpg 5. DSCF0112.JPG 6. DSCF0113.JPG 7. DSCF0114.JPG Rootusbildler DSCF0112.JPG 3040X2016X24 t 1061 KB Wiederga FAV FAV All Bearb. USB A/B Sort Konfigura Vorschau

1. Zum Starten der Diaschau rufen Sie im Menü 'Media Player' mit den Tasten den Punkt „Bilder“ oben im Titel des Fensters auf.

2. Nun können Sie das gewünschte Verzeichnis aus dem Inhalt des externen USB-Speichers auswählen. (Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten Markierungen den nächst höheren Ordner wieder erreichen.)

3. Wenn Sie nun ein Bild anwählen und mit OK bestätigen, werden alle Bilder des gewählten Ordners abgespielt.

4. Gestoppt wird die Diaschau manuell mit der Taste EXIT.

7. USB-ANSCHLUSS

Funktionen mit der Fernbedienung während der Diaschau

Anhalten der Diaschau. Das aktuelle Bild wird dauerhaft dargestellt. Durch erneutes Drücken der Taste wird die Dia-Show fortgesetzt.

PR ▲ PS wird auf das nächste oder vorherige Bild umgeschaltet.

Rechts-Links-Tasten: Das Bild wird bei jedem Tastendruck um 90° gedreht.

Weitere Funktionen im Menü 'Bilder':

GELB FAV All:

Mit dieser Taste können Sie alle Bilder des gewählten Ordners als Favorit markieren.

GRÜN FAV

Mit dieser Taste können Sie einzelne Bilder oder Musikstücke in eine Favoriten-Wiedergabe-Liste aufnehmen

Bilder Video Aufnah Musik USB B 1. 2. 3. 4. 5. 6. 7. Wiederga USB A/B Sort FAV FAV All Konfigura DSCF0112.JPG 3040X2016X24 bpp 1081 KB DSCF0112.JPG DSCF0113.JPG DSCF0114.JPG Roetzubri/Bilder

ROT Wiedergabe

Mit dieser Taste gelangen Sie in die Favoritenliste, die Sie dann weiter bearbeiten können.

← PR Konfiguration:

Mit dieser Taste können Sie weitere Einstellungen zum Ablauf der Dia-Show vornehmen, wie Bildverweilzeit (0-9 Sek.) und Wiederholung.

Konfiguration Anzeigedauer < 2 Sec > Endloswiedergabe An Speichern Abbruch

SWAP ..Mit der Taste Swap können Sie zwischen den zwei USB-Schnittstellen USB A und der USB B umschalten.

BLAU Bearbeiten:

Mit dieser Taste können Sie die Bilderliste weiter bearbeiten.

ROT Umbenennen:

Mit dieser Taste können Sie die einzelnen Bilder umbenennen. .

GELB Löschen:

Mit Dieser Taste können Sie einzelne Bilder aus der Liste löschen.

GRÜN Kopieren: Mit dieser Taste können Sie einzelne Bilder in andere Verzeichnisse kopieren.

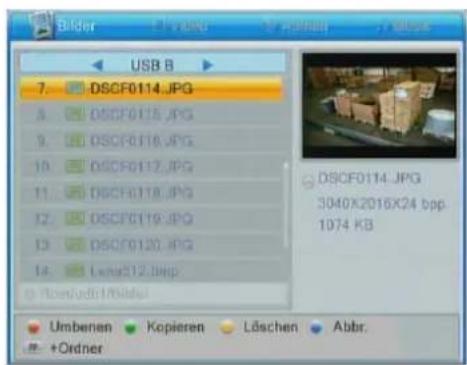

Bilder USB B 7. DSCF0114.JPG 5. DSCF0115.JPG 9. DSCF0116.JPG 10. DSCF0117.JPG 11. DSCF0118.JPG 12. DSCF0119.JPG 13. DSCF0120.JPG 14. Llama12.bmp DSCF0114.JPG 3040X2016X24 bpp 1074 KB Umbenen Kopieren Löschen Abbr. +Ordner

BLAU Mit dieser Taste gelangen Sie in das erste Bearbeitungsmenü zurück.

7. USB-ANSCHLUSS

7.6 Media Player - Musik-/MP3-Dateien

Über die USB Schnittstelle können auch Musikdateien im MP3-Format wiedergegeben werden. Die Titel werden nacheinander abgespielt. Am Ende angelangt beginnt es wieder beim ersten Titel. Es werden alle Titel eines Ordners nacheinander wiedergegeben.

Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.

Die Musikdateien im MP3-Format können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

USB

Audiodatei wiedergeben

1. Zum Wiedergeben der Titel rufen Sie mit der Taste USB das Menü 'Media Player' auf.
2. Nun im Menü 'Media Player' mit den Tasten 🐘◀ 🐘◀ den Punkt „Musik“ oben im Titel des Fensters aufrufen.
3. Nun können Sie das gewünschte Verzeichnis und die gewünschte Audio-Datei (.mp3) anwählen, und mit der Taste OK starten.

(Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten Markierungen den nächst höheren Ordner wieder erreichen.)

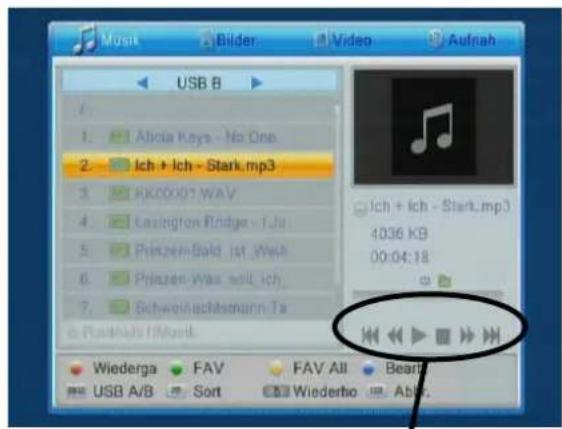

Music Bilder Video Aufnah USB B 1. 2. Ich + Ich - Stark.mp3 3. KK00001 WAV 4. Casington Bridge - Fu 5. Prinzern-Bald 1st Wach 6. Phizzen-Was soll, Ich 7. Schweinachtsmann-Ta 8. Poinahals i Music Ich + Ich - Stark.mp3 4:036 KB 00:04:18 Wiederga FAV FAV All Beart USB A/B Sort Wiederho Abt.

Die aktuelle Funktion wie Pause, Play, Stop, Schneller Vor- Rücklauf, sowie der Fortschritt der aktuellen Wiedergabe wird unterhalb des Info Fensters angezeigt.

Funktionen mit der Fernbedienung

PAUSE

Unterbricht (=Pause) die Wiedergabe, durch erneutes Drücken wird die Wiedergabe fortgesetzt.

STOP

Stoppt die Wiedergabe, durch PLAY ▶ wird die Wiedergabe neu gestartet.

F.F.

Schneller Vorlauf- Rücklauf. Solange die Tasten betätigt werden, wird schnell vor oder zurück gespult.

Mit den Sprung Tasten können Sie zum nächsten Titel in der Liste weiter-/zurückspringen.

Weitere Funktionen im Menü 'Musik':

GELB FAV All: Mit dieser Taste können Sie alle Musik Titel des gewählten Ordners als Favorit markieren.

GRÜN FAV Mit dieser Taste können Sie einzelne Musikstücke in eine Favoriten-Wiedergabe-Liste aufnehmen

ROT Wiedergabe

Mit dieser Taste gelangen Sie in die Wiedergabe-/Favoritenliste, die Sie dann weiter bearbeiten können.

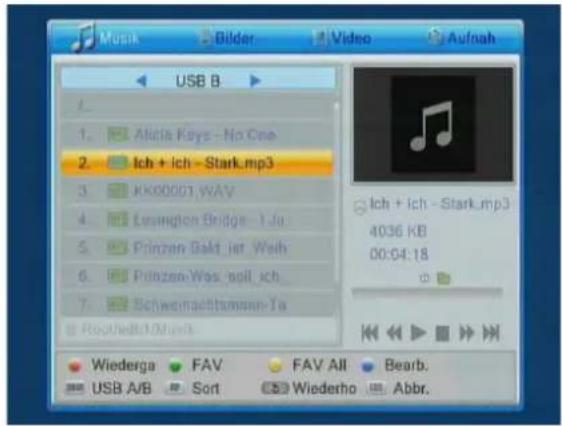

USB B 1. Alutis Kays - No One 2. Ich + Ich - Stark.mp3 3. Kk00001.WAV 4. Lexington Bridge - Ju 5. Prinzen-Galt ier Weih 6. Prinzen-Was soll Ich 7. Schwemseftsumann-1a 8. RockWelt1.Mark Ich + Ich - Stark.mp3 4036 KB 00:04:18 Wiederga FAV FAV All Bearb. USB A/B Sort Wiederho Abbr.

Wiederholung: Mit dieser Taste können Sie weitere Einstellungen vornehmen Nur einmaligl abspielen Vorwärts abspielen. Rückwärts abspielen.

SWAP..Mit der Taste Swap können Sie zwischen den zwei USB-Schnittstellen USB A und der USB B umschalten.

BLAU Bearbeiten: Mit dieser Taste können Sie die Musikliste weiter bearbeiten.

ROT Umbenennen: Mit dieser Taste können Sie die einzelnen Titel umbenennen.

GELB Löschen: Mit Dieser Taste können Sie einzelne Titel aus der Liste löschen.

GRÜN Kopieren: Mit dieser Taste können Sie einzelne Titel in andere Verzeichnisse kopieren.

BLAU Mit dieser Taste gelangen Sie in das erste Bearbeitungsmenü zurück.

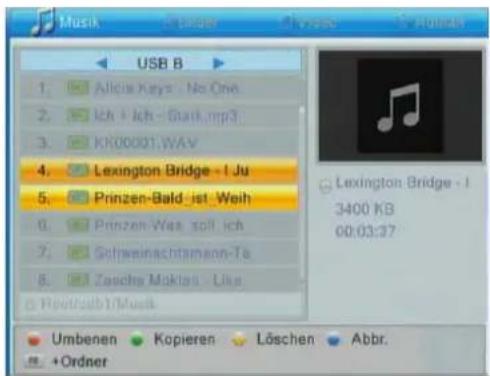

USB B 1. Allicia Keys - No One 2. Ich + Ich - Gauk.mp3 3. KR00001.WAV 4. Lexington Bridge - I Ju 5. Prinzen-Bald_ist_Weih 6. Prinzen-Was_soll ich 7. Schweinachtamann-Ta 8. Zesche Möklas - Liss 9. Rechtalb1.Musch Umbenen Kopieren Löschen Abbr. +Ordner

7. USB-ANSCHLUSS

7.7 Media Player – Fremde Video-/MPEG-Dateien

Über die USB Schnittstelle können auch fremde Videodateien im MPEG- oder anderen Formaten wiedergegeben werden. Die Bedienfunktionen während der Wiedergabe sind denen der eigenen Aufnahmen gleich.

Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.

Die Dateien können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

USB

Videodatei wiedergeben

1. Zum Wiedergeben der Titel rufen Sie mit der Taste USB das Menü 'Media Player' auf.
2. Nun im Menü 'Media Player' mit den Tasten ▶ ▶ ▶ den Punkt „Video“ oben im Titel des Fensters aufrufen.
3. Nun können Sie das gewünschte Verzeichnis und die gewünschte Video-Datei (z.B. .mpeg) anwählen, und mit der Taste OK starten.

(Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten Markierungen den nächst höheren Ordner wieder erreichen.)

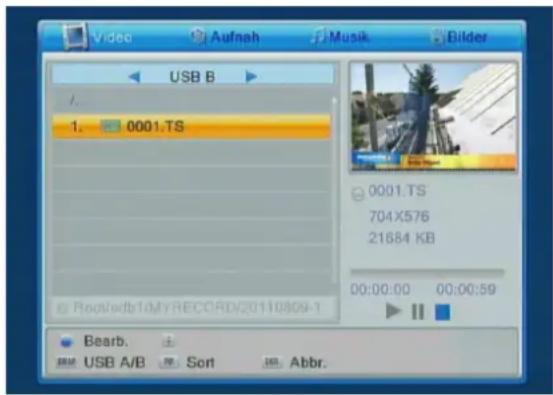

Video Aufnah Musik Bilder USB B 1. 0001.TS 0001.TS 704X576 21684 KB 00:00:00 00:00:59 Bearb. USB A/B Sort Abbr.

Die Wiedergabe-Funktionen des Geräts, sowie der Fernbedienung sind denen der eigenen Video-Aufnahmen gleich (siehe Abschnitt 7.2).

7.8 Dateienverwaltung am PC – Media Player

• Alle Dateien, die Sie auf ein externes Speichermedium schreiben, können Sie auch wieder auf die Festplatte Ihres PCs ziehen und dort weiterverarbeiten.
• Die vom Receiver aufgezeichneten Video-Dateien sind in einem Transportstreamformat (.ts) abgespeichert oder bei Einstellung „PS Record“ im .mpg Format Um diese am PC wiederzugeben oder weiterverarbeiten zu können benötigen Sie einen Media-Player, der Transportstream-Dateien verarbeiten kann.
• Alle Video Dateien werden automatisch in ein Verzeichnis mit dem Namen /PVR in Unterverzeichnisse abgelegt. Es ist auch auf mehreren Partitionen möglich.
• Abspielen fremder Videodateien (.mpg, .ts): Es lassen sich Dateien im MPEG-Format oder .ts Formatunter dem Menüpunkt USB Speichermedium//Media Player problemlos abspielen. AVI-Dateien allerdings nicht. Sie müssen zuvor über ein im WEB verfügbares Programm gewandelt werden. Die Bedienfunktionen während der Wiedergabe sind denen der eigenen Aufnahmen gleich.

Achtung! Eine direkte Verbindung zu einem PC/Notebook ist nicht möglich und darf auch nicht hergestellt werden, um Schäden an den Geräten zu vermeiden.

8. GARANTIEBESTIMMUNGEN

Für die Receiverserie übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät erworben hat, als Vertragspartner zuständig. Daher übernimmt Zehnder keine Kosten des Transports, wenn das Gerät nicht über den Handel, sondern vom Käufer direkt ins Werk eingeschickt wird.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
• fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
• Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

9. TECHNISCHE DATEN

Stromversorgung

Typ : SMPS Eingangsspannung : AC \~100-240 Volt, Wechselspannung 50/60 Hz Leistungsaufnahme : min. 9,5 Watt, max. 25 Watt, Standby 0,8 Watt

Tuner

Eingangsfrequenz : 950-2150 MHz

Eingangssignal : -25 - -65 dbm

Eingangsimpedanz : 75 Ohm unbalanced

Verbindungstyp : F-Typ weiblich (1 x Eingang)

LNB- Spannung : 13/18 V, max. 500mA mit Kurzschlusssicherung

22 KHz Ton : Frequenz 22 +/- 4 kHz, Amplitude 0,6 +/- 0,2 Vpp

DiSEqC : 1.0 und 1.2 kompatibel, USALS

UNICABLE : EN50494 kompatibel

Systemaufbau

Prozessor : Ali M3606, 266MHz

Programmspeicher (Flash) : 8 MB

Arbeitsspeicher (SDRAM) : 128 MB

Demodulator

Typ : QPSK/8PSK Demodulation (DVB-S/DVB-S2)

Symbol Rate : 2 - 45 MS/s

Inner FEC : Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung & : MPEG-4/H.264, MPEG-4/AVC

Profil und Level : MPEG-2 MP@ML, MP@HL

Datenrate : Max. 2-4560 Mbit/s

Videoformate : 720 x 576 (PAL); 720 x 480 (NTSC)

Ausgangssystem : PAL / NTSC / AUTO

Audio Decoder

System Decodierung : MPEG Layer I & II, MP3,WMA

Audio Modus : Mono, Dual, Stereo

Sample Rate : 32, 44.1, 48 KHz

HDMI Anschluss : 19-Pin-HDMI-Buchse, HDMI 1.3

TV Anschluss : SCART, CVBS, Audio L/R

Digitaler Audioausgang : S/PDIF koaxial mit AC3-Bypass

IR Sensor : Eingang für ext. IR Sensor (3,5mm Klinke)

Schnittstellen

USB : USB 2.0, Steckertyp A

RS 232 : 9 Pin D-Sub (männlich)

LAN : RJ45-Buchse, 10/100 base-T-Ethernet

Allgemeines

Maße (BxTxH) : 260 x 190 x 40 mm

Gewicht : ca. 0,9 kg

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Bedienungsanleitung können daher keine Ansprüche hergeleitet werden.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.

Alle Rechte nach dem Gesetz über das Urheberrecht bleiben dem Hersteller ausdrücklich vorbehalten. Änderungen vorbehalten.

10. STANDORT-LISTE

Deutschland

11. FEHLERBESEITIGUNG

Fehler	Ursache/Abhilfe
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Empfang beim Ausrichten der Antenne	SAT-Finder (HP 480) zum Ausrichten verwenden.
Signalpegel gut, kein Bild, Mel-dung: „Kein Videosignal“	Antenne auf falschen Satelliten ausgerichtet
Einige Programme kein Emp-fang mit Quattro-LNB	Anschlussbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schaltereinstellungen mit der Anlage überein-stimmen (6.1). Reset auf Werkseinstellung (6.10) durchführen.
Kein Bild; Anzeige am Bidschirm : „Kein Signal“ "Kein Videosignal"	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (3.3) Prüfen ob AV eingeschaltet ist (bei Scart) Alle Einstellungen in den Menüs "Antennenkonfiguration" (6.1) u. "Systemeinstellungen" (6.3) überprüfen.
Gestörtes Bild durch rasterartige Bildausfälle Meldung "Schlechtes Signal" („Klotzchenbildung“)	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inline-Verstärker oder Dämpfungsglied (BM335) anpassen, altes Kabel nicht bis 2150MHz tauglich.
Einzelne Programme sind ge-stört, z.B. Sport1/DSF, DMAX, AstroTV, HSE Tele5	Störung durch Fremdfunk, z.B. Schnurlos-Telefone (stören Satelliten-frequenzen 11630MHz und 12480MHz) → räumliche Trennung oder zusätzliche Schirmung am Antennenste-cker (am Gerät) durch Umwickeln mit Alu-Folie
Bildstörungen beim Umschalten	DiSEqC auf AUS stellen im Menü Antennenkonfiguration (6.1)
Ein Programm fehlt plötzlich	Das Program hat den Transponder gewechselt. Den alten PR-Platz löschen und die Funktion "Programmsuche" starten. Die PID-Nummer hat sich geändert. Programmplatz einschalten und mit "Programmsuche" neu absuchen (5.1).
Receiver zeigt nur noch eine Ebene	LNB-Spannung im Receiver ausgeschaltet (6.3.9)
Uhrzeit stimmt nicht	Programm einschalten, Gerät kurz vom Netz trennen Lokalzeit im Menü „Zeiteinstellung“ prüfen (6.3.4)
Kein Ton	Stummschaltungstaste mk auf der Fernbedienung drücken oder Ton wechseln mit Taste AUDIO .
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken (4.4)
Kein Bild über HDMI	HDMI-Eingang am TV-Gerät anwählenHDMI-Kabel neu stecken (am TV und am Receiver).Fernsehgerät und/oder Receiver kurz ausschalten.Wenn alles nichts hilft, ein neues HDMI-Kabel verwenden.
Bei Videotext TV-Bild im Hinter-grund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung 6.3.6 )
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung 6.3.6 )
Gerät schaltet plötzlich aus	-Auto Standby Funktion ist aktiv, siehe Abschnitt 6.3.9-Timer ist gesetzt, Im Timer-Menü Timer ausschalten (4.19 )
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (6.4.2).
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. ziehen

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Händler oder unsere Hotline auf Seite 1 dieser Anleitung.

12. SATELLITEN-LEXIKON

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.

AC-3 / Dolby Digital: Bezeichnet ein Tonsystem mit mehreren Kanälen, auch AC3 genannt. Dolby Digital ermöglicht räumlichen Klang. Es wird unter anderem im Kino angewendet. Sie brauchen dazu fünf Lautsprecherboxen.

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

Cl+ (Plus): Cl Plus ist der Modulstandard der Zukunft. Cl Plus ist abwärts kompatibel zum herkömmlichen Cl Standard.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DVB-S2/-T2: Weiterentwicklung des DVB-S/-T-Standards. DVB-S2/-T2 steigert die Datenrate um bis zu 130 Prozent durch die Verwendung verbesserter Codierungs-, Modulations- und Fehlerkorrekturverfahren.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

HD+ (Plus): HD+ ist ein neues Programmangebot in HD-Qualität vom Satellitenbetreiber ASTRA. HD+ sind verschlüsselte Programme, für die ein Abo abgeschlossen werden muss.

HDCP: High-bandwidth Digital Content Protection – Kopierschutz, der bei DVI- und HDMI-Schnittstellen für hochauflösende Bilder verwendet wird.

HDMI: HDMI = High Definition Multimedia Interface. Die Unterhaltungsindustrie hat HDMI als Nachfolger des Scart-Anschlusses entwickelt. Es überträgt Bild und Ton ausschließlich digital in voller Qualität über ein Kabel inklusive Kopierschutz HDCP.

HDTV: High Definition Television – übersetzt: hochauflösendes Fernsehen; neu entwickelter digitaler Fernseh-Standard mit deutlich höherer Bildqualität als beim bisherigen Standard PAL (720x576 Bildpunkte). Übertragen wird bislang in 1080i (1920x1080 Bildpunkte). Die hohe Auflösung macht sich allerdings erst auf geeigneten großen Bildschirmen richtig bemerkbar.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

Letterbox: Im 4:3-Format abgelegtes 16:9-Bild, bei dem die entstandenen Bildzeilen ober- und unterhalb als schwarze Balken gespeichert werden. Für 4:3-Fernseher ist dieses Verfahren optimal, da das Bild 1:1 formatfüllend auf dem Bildschirm abgebildet werden kann.

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
• Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
• Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multi-schalter einsetzbar Für beliebige Teilnehmerzahl
• Quad LNB oder Quattro Switch LNB

Bezeichnung für ein LNB mit 4 Anschlüssen und integriertem Switch, für direkten Anschluss von 4 Receivern.

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im

12. SATELLITEN-LEXIKON

LNB 14 V= vertical, 18 V= horizontal bei ca.150 mA

Low-Band : Frequenzband für Satellitenempfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

RGB: Rot-Grün-Blau - Übertragungsmethode für Videosignale. Dank getrennter Übertragung der Grundfarben Rot, Grün, Blau ermöglicht es eine hohe Bildqualität.

SI-Daten: Service-Information-Daten – Sie be-inhalten Informationen wie den Titel der Sendung, Anfangs- und Endzeit sowie Inhaltsangaben. Die SI-Daten werden mit dem Fernsehsignal übertragen. Es liegt an jedem Programm-anbieter selbst, ob und in welchem Umfang er SI-Daten überträgt.

Smartcard : Chipkarte für Pay-TV Zugang.

S/P-DIF: Sony/Philips-Digital Interface – Erlaubt die Übertragung digitaler Audiodaten. Die Verbindung zwischen Audio-Geräten erfolgt per optischem Toslink oder koaxialem Cinch-Kabel.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

Timeshift: Zeitversetztes Fernsehen. Während eine Videoaufnahme noch läuft, kann man sie bereits anschauen. Dieses Feature kann zum Beispiel mit Festplattengeräten genutzt werden.

USALS: Universal Satellites Automatic Location System – USALS wurde von der Firma Stab

zur Vereinfachung der Installation von Drehanlagen entwickelt und wird bisweilen auch als DiSEqC 1.3 bezeichnet.

USB: Universal Serial Bus – Schnittstellen-system, das sich inzwischen als Standard etabliert hat. Am USB-Port lassen sich externe Komponenten an den Computer anschließen. Die Vorteile gegenüber klassischen Schnittstellen sind: schnelle Datenübertragungsrate (bis 480 MBit/s), einfache Handhabung durch automatische Erkennung der Geräte (Plug-and-Play).

YUV: Videosignal, Farbkoordinatensystem. Im YUV-Format werden Bildinformationen nach Y = Helligkeit/Luminanz und U & V = Farbanteil/Chrominanz gespeichert. Das Signal aus mehreren Komponenten wird im europäischen Fernsehen und zur Übertragung von Videoinformationen im Vollbildformat für sehr gute Bildqualität, bei unverschlüsseltem HDTV-Material verwendet. Der Anschluss erfolgt über drei nebeneinander liegende Cinch-Buchsen in den Farben Rot, Grün und Blau, siehe auch RGB.

HEINRICH ZEHNDER GMBH Tel. [phone]

SATELLITEN-EMPFANGSTECHNIK Fax [phone]

Weierhalden 37.1 http://www.Zehnder-SAT.de

D-78144 Schramberg / Germany e-mail: [e-mail]
