Produkttyp	Digitaler Satellitenreceiver (DVB-S)
Modell	ZX 2710 Hue
Marke	Zehnder
Abmessungen (B x T x H)	280 x 205 x 42 mm
Gewicht	ca. 1,2 kg
Stromversorgung	100–240 V AC, 50/60 Hz, SMPS; Standby <1,4 W, Betrieb <4,8 W, max. 30 W
Tuner	Eingangsfrequenz 950–2150 MHz, DiSEqC 1.0/1.2, 22 kHz, LNB-Spannung 13/18 V
Anschlüsse	2x SCART (TV, VCR), HDMI (skalierbar 480i/p, 576i/p, 720p, 1080i), USB 2.0, digitaler Audioausgang (Cinch/AC3), RS-232, SAT ANT IN/OUT, Netzschalter
Programmplätze	5000 (vorprogrammiert für 18 Satelliten)
Funktionen	Bild-in-Bild (PiP), Mehrfachbild (Multipict), EPG, Videotext (800 Seiten), Timer (8 Timer), Kindersicherung, Favoritenlisten
USB-Funktionen	Videoaufnahme/-wiedergabe, Diashow (JPEG), MP3-Wiedergabe, Software-Update
Audio-Decoder	MPEG Layer I/II, AC3 (Dolby Digital), Mono/Dual/Stereo
Video-Decoder	MPEG-2 MP@ML, PAL/NTSC/AUTO, Auflösungen bis 720x576
Software-Update	Über Satellit, USB, RS-232 oder von Receiver zu Receiver
Fernbedienung	Dual-Mode IR, 2 IR-Codes, inkl. Batterien (2x AAA)
Sicherheit	Kindersicherung (PIN), Timer-Abschaltung, Auto-Standby nach 3 Std.
Lieferumfang	Receiver, Fernbedienung, Bedienungsanleitung, 2 Batterien
Reinigung	Netzstecker ziehen, nur trockenes Tuch verwenden
Garantie	24 Monate ab Verkaufsdatum

Häufig gestellte Fragen - ZX 2710 Hue ZEHNDER

Wie schalte ich den Receiver ein?

Drücken Sie den Netzschalter auf der Rückseite auf 'ON'. Dann mit der Standby-Taste am Gerät oder der Fernbedienung einschalten. Das Display zeigt die Programmnummer an.

Warum habe ich kein Bild?

Überprüfen Sie die Scart- oder HDMI-Verbindung. Stellen Sie sicher, dass das TV-Gerät auf den richtigen Eingang geschaltet ist (AV oder HDMI). Bei Scart ggf. mit der TV/AV-Taste umschalten.

Wie kann ich die Sender sortieren oder löschen?

Rufen Sie das Menü Programmverwaltung auf. Wählen Sie die TV-Programmliste. Mit den farbigen Tasten können Sie Sender sortieren (rot), umbenennen (grün), verschieben (gelb) oder löschen (blau).

Wie stelle ich die Kindersicherung ein?

Gehen Sie zu Systemeinstellungen > Kindersicherung. Geben Sie das werksseitige Passwort 0000 ein. Aktivieren Sie die Menüsperre oder die PIN für einzelne Programme. Neues Passwort festlegen.

Kann ich den Receiver mit einer Satellitenanlage mit mehreren LNBs verwenden?

Ja, der Receiver unterstützt DiSEqC 1.0/1.2. Für Multifeed-Anlagen müssen Sie unter Installation > Antenneneinstellung die entsprechenden DiSEqC-Signale konfigurieren.

Wie nehme ich ein Programm über USB auf?

Schließen Sie eine USB-Festplatte oder einen Stick an. Drücken Sie die REC-Taste auf der Fernbedienung. Die Aufnahme wird im TS- oder PS-Format gespeichert. Timer-Aufnahmen können über den EPG programmiert werden.

Wie aktualisiere ich die Software?

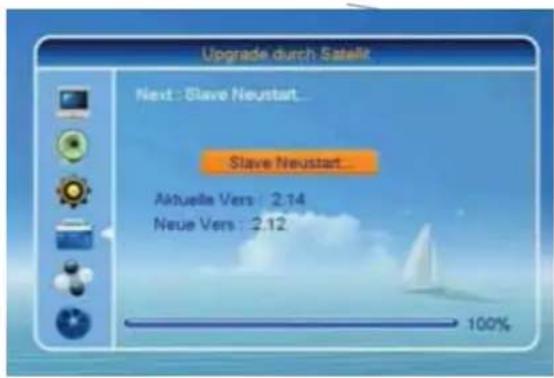

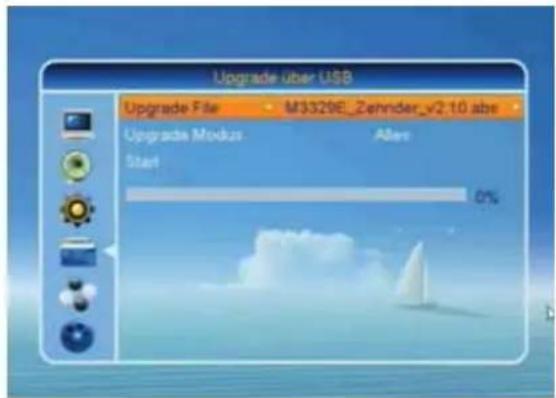

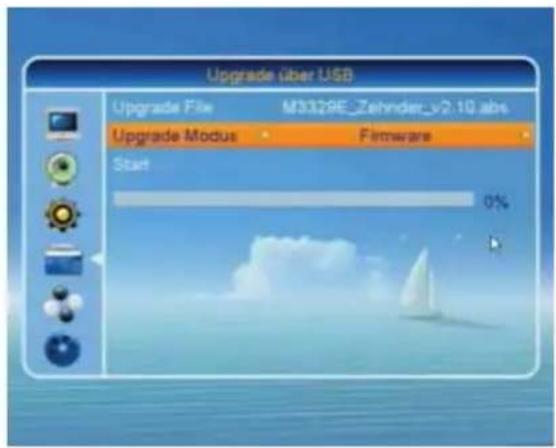

Sie können die Software über Satellit (Menü Software > Upgrade über Satellit), über USB (mit einer .abs-Datei von www.zehnder-sat.de) oder über RS-232 aktualisieren. Folgen Sie den Anweisungen im Menü.

Warum schaltet sich der Receiver nach einiger Zeit aus?

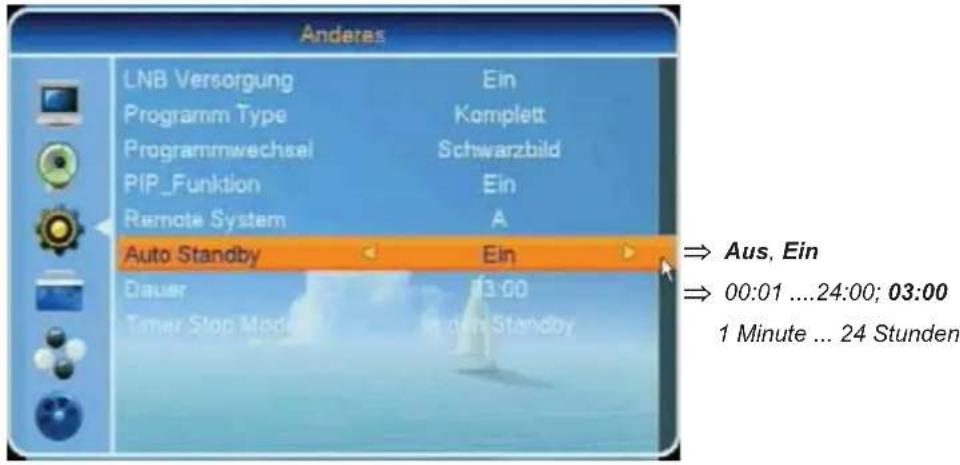

Der Auto-Standby-Timer ist aktiv. Sie können die Zeit unter Systemeinstellungen > Timereinstellungen anpassen oder ganz ausschalten.

Was bedeuten die Anzeigen auf dem Display?

Im Normalbetrieb zeigt das Display die Programmnummer. Im Standby wird die Uhrzeit angezeigt (sofern das Programm diese sendet). Bei Fehlern erscheinen Meldungen wie 'Kein Signal'.

Wie stelle ich die HDMI-Auflösung um?

Drücken Sie die HDMI-Taste auf der Fernbedienung, um zwischen 480i/p, 576i/p, 720p und 1080i zu wechseln. Oder stellen Sie die Auflösung unter Systemeinstellungen > TV-Einstellungen ein.

BEDIENUNGSANLEITUNG ZX 2710 Hue ZEHNDER

Standby < 1,4 Watt Betrieb < 4,8 Watt Energie® Effizienz

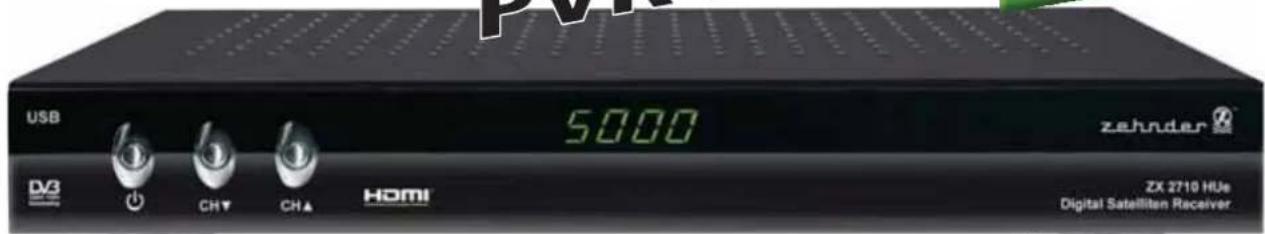

USB 5000 zehnder DVR CH▼ CH▲ HOMI ZX 2710 HUe Digital Satelliten Receiver

• 5000 Programmplätze (vorprogrammiert für 18 Satelliten)
- Tuner mit Durchschleiffunktion
• 2 SCART-Buchsen (TV, VCR)
• 4-stellige LED-Anzeige, 7 Tasten für Direktbedienung
- HDMI ^TM1 Ausgangsbuchse (für HDMI-Kabel)
- HDMI ^TM -Ausgang skalierbar über Direktfunktion „HDMI“ auf der Fernbedienung (480i/p, 576i/p, 720p, 1080i)
- USB 2.0 für externe Festplatte oder Memory Stick
• Vorbereitet für: Video-Aufnahmen/ Wiedergabe, Diashows von JPEG-Bildern und MP3-Dateien abspielen
• Digitaler AC3 Tonsignalausgang (Cinch)
- Mehrsprachiges On-Screen-Display Menü (9 Sprachen)
- Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
- Programmiersperre (Kindersicherung)
- Integrierter Elektronischer Programmführer (EPG)
- Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)

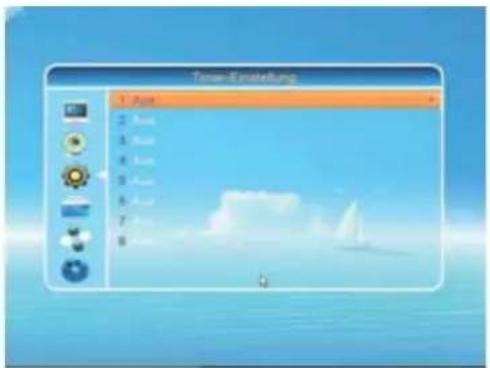

- Timerfunktion (8 Timer)
- Zusätzliche Bildkorrektureinstellungen
• Bild im Bild-Funktion (PiP
- Reset-Funktion für Werkseinstellungen
- Gerätesoftware aktualisierbar über Satellit, USB oder RS232/PC

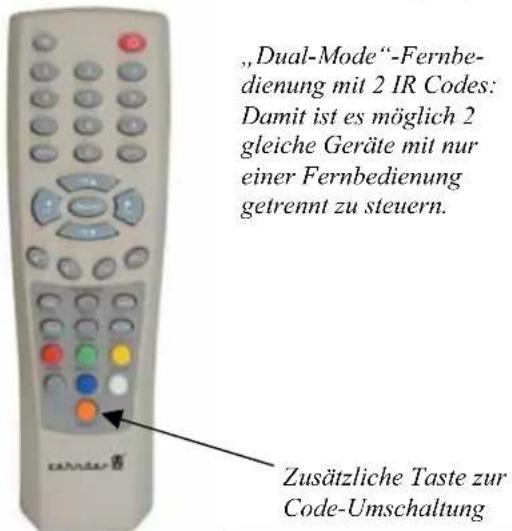

• Dual-Mode Infrarot Fernbedienung mit 2 IR-Codes
- Netzschalter mit Netztrennung

Zum versteckten

Aufstellen des

Receivers ist bei

Zehnder als

Sonderzubehör ein

externer Infrarot-

Empfänger (BM55)

erhältlich.

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2
2 Sicherheitsvorkehrungen und Wartung......4
3 Installation und Inbetriebnahme 5

3.1 Standortwahl und Elevationswinkel der Antenne 5
3.2 LNB digitaltauglich ? 5

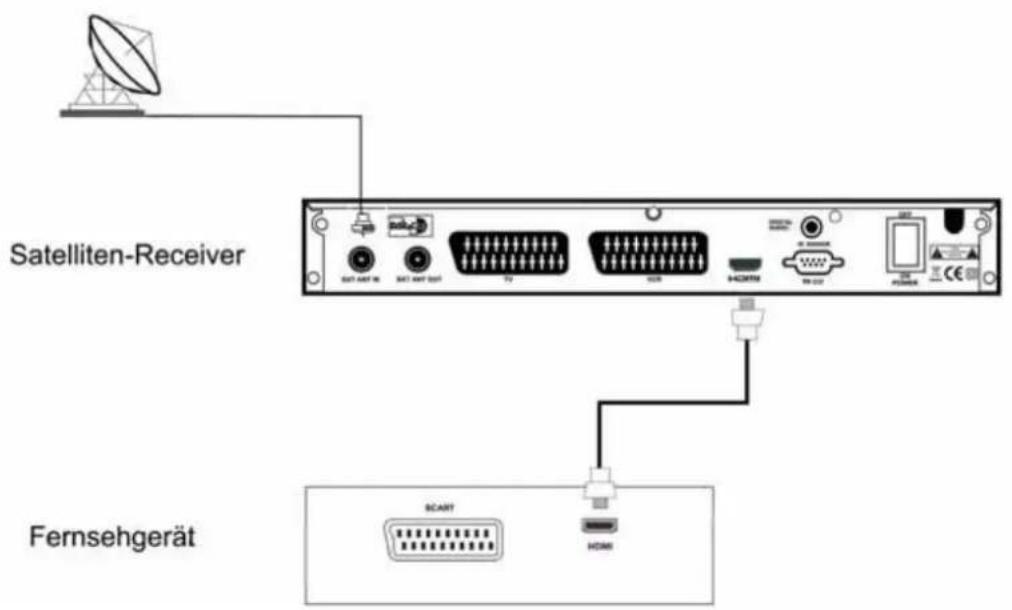

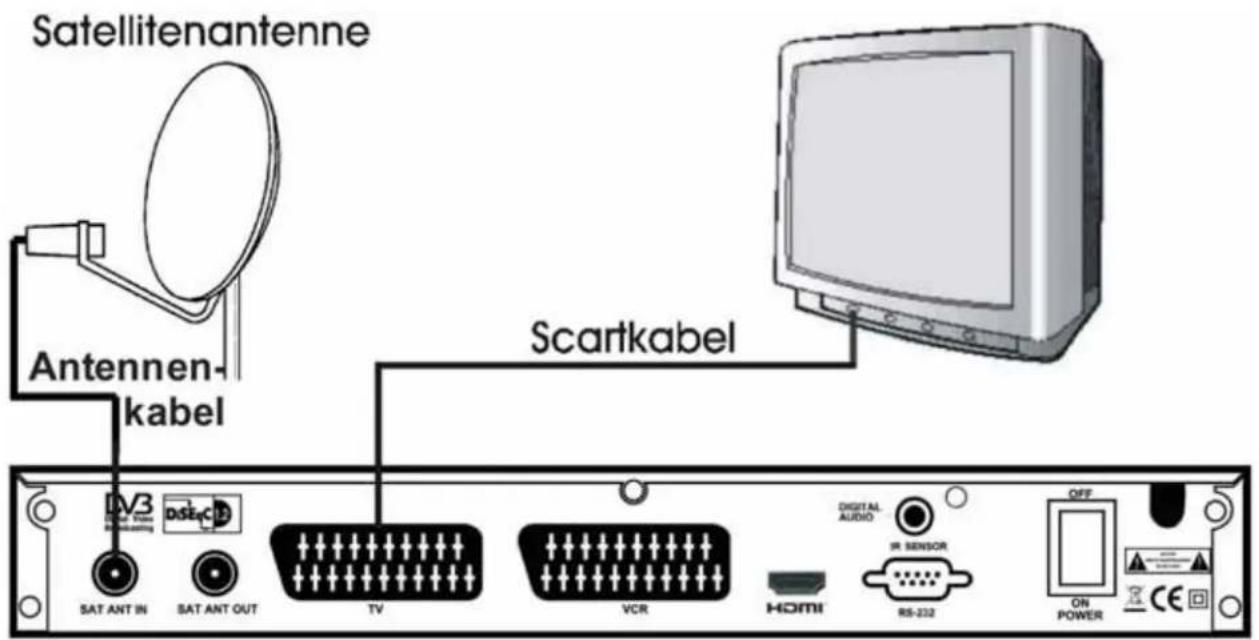

3.3 Geräte anschließen....6

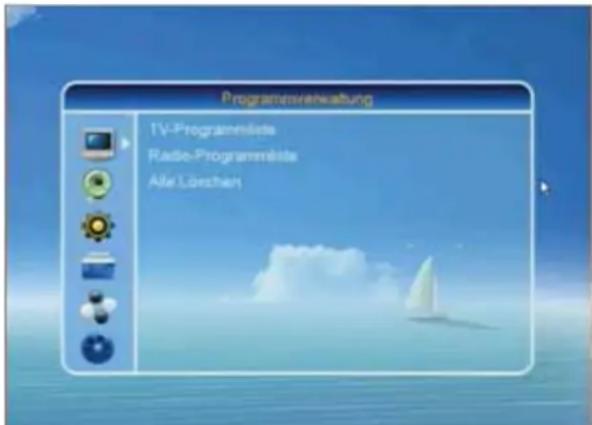

3.4 Inbetriebnahme 10

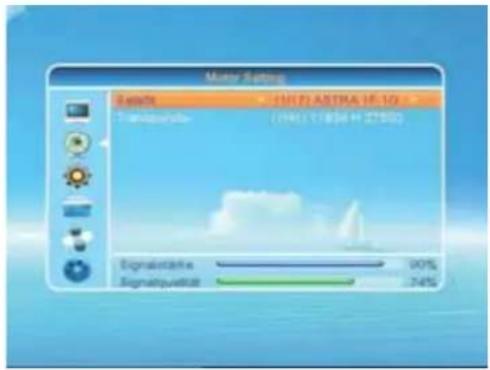

3.5 Feinausrichtung der Antenne 11

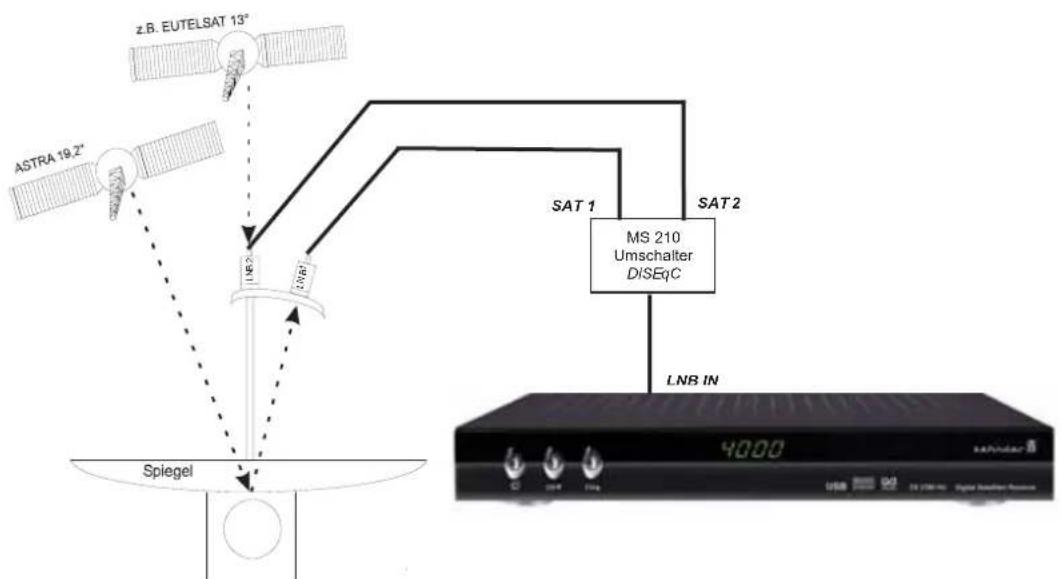

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 13

4 Bedienung des Receivers....14

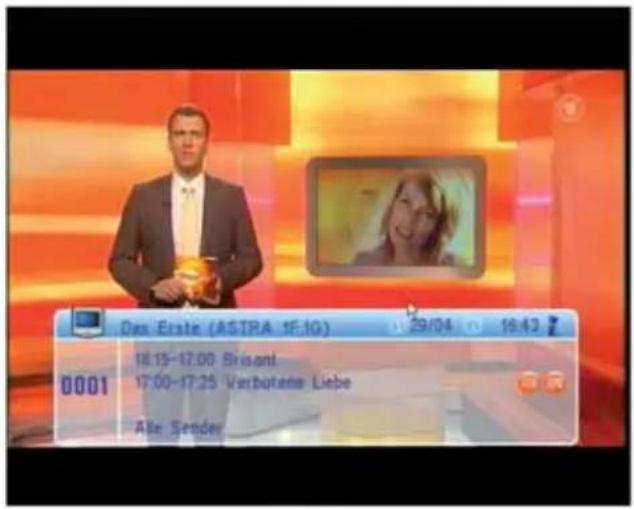

4.1 TV-Betrieb ein-/ausschalten 14
4.2 Vorprogrammierung....14

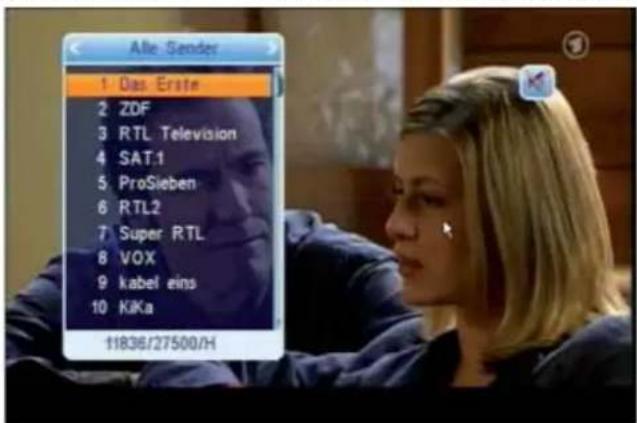

4.3 Programmwahl PR ▲ / PR ▼; 0..9....15

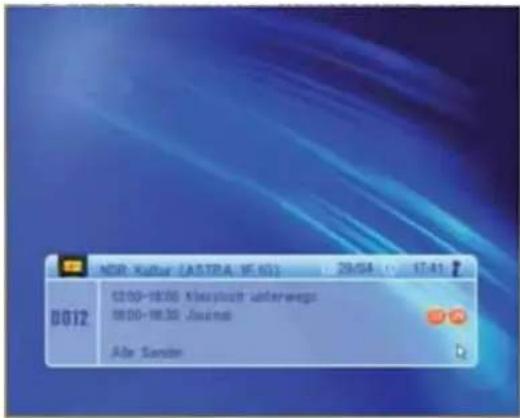

4.4 Umschalten zwischen TV- und Radiobetrieb TV/RADIO 17

4.5 Lautstärkeregelung und Tonstummschaltung 17

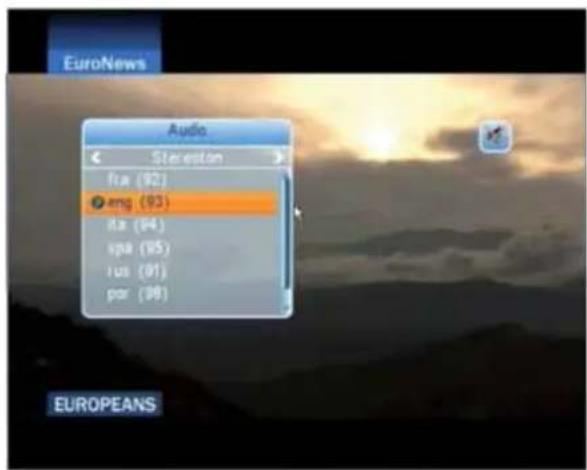

4.6 Tonart und Sprache wählen AUDIO 18

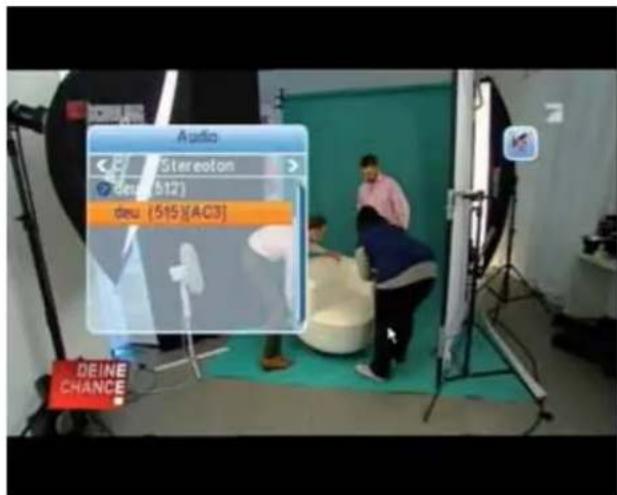

4.7 AC3-Tonsignale empfangen AUDIO 18
4.8 TV/AV-Umschaltung (terr. Programme) TV/AV 19

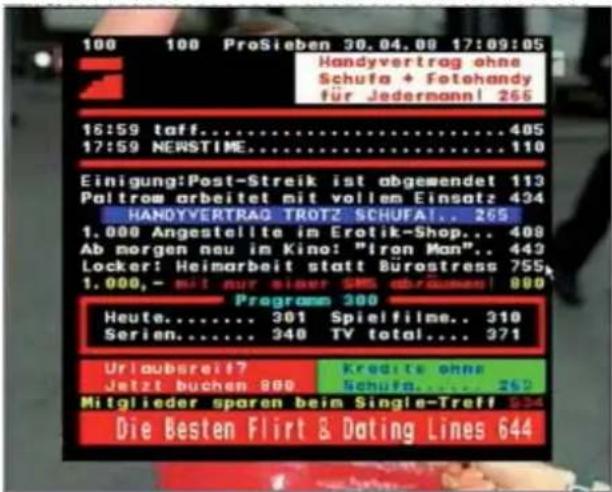

4.9 Videotextempfang TEXT (speichert bis zu 800 Seiten)....19

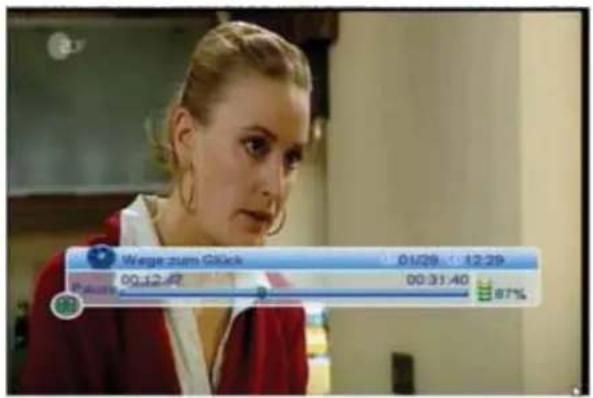

4.10 Standbild PAUSE 19
4.11 Bild-in-Bild (PIP)....20

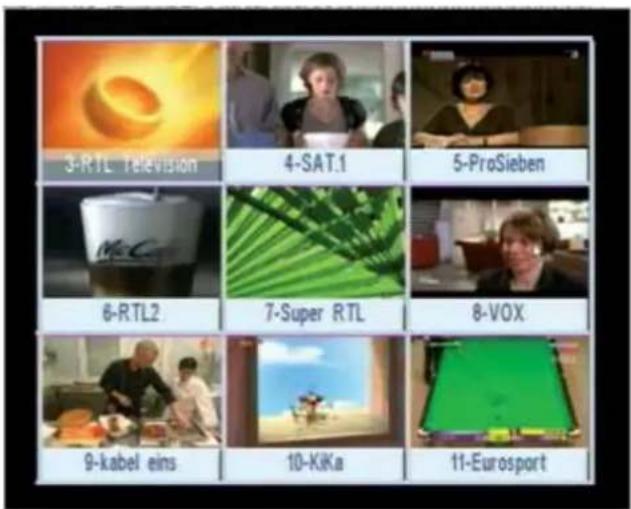

4.12 Mehrfachbild-Darstellung (MULTIPICT) 21

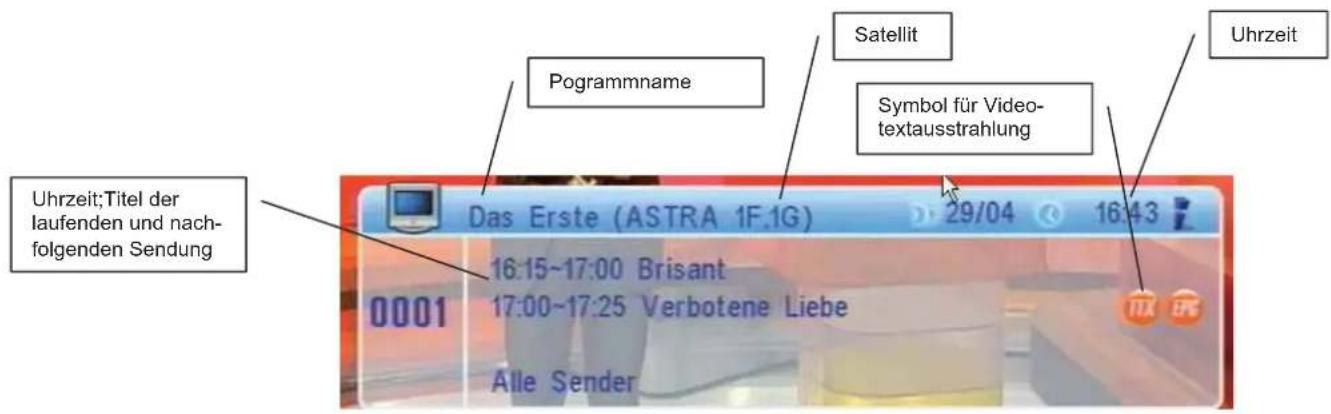

4.13 Programminformation INFO 21

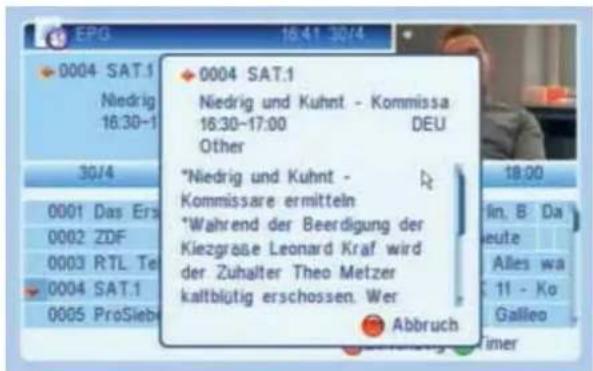

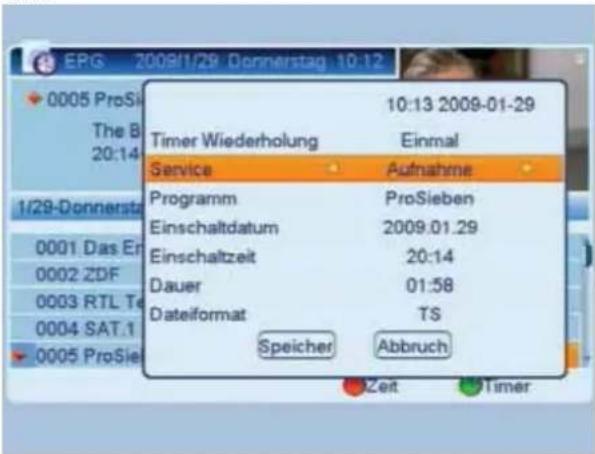

4.14 Der elektronische Programmführer EPG 22
4.15 Aumschalten der Bildschirmauflösung des HDMI-Ausgangs 24

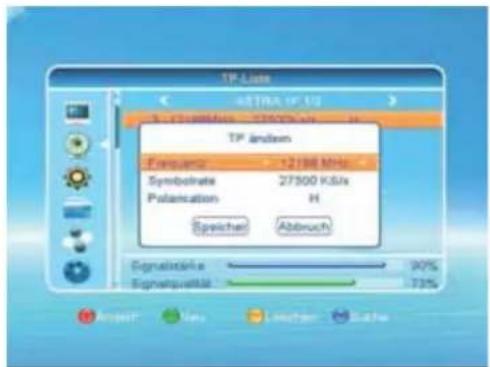

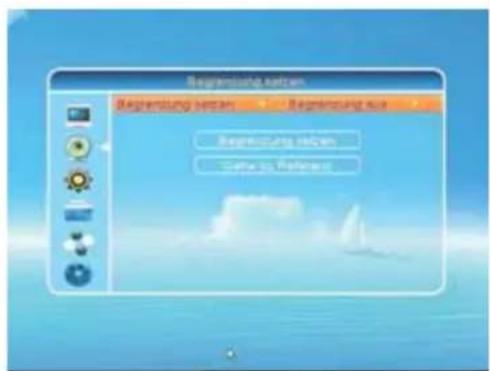

5 Menü-Informationen....25

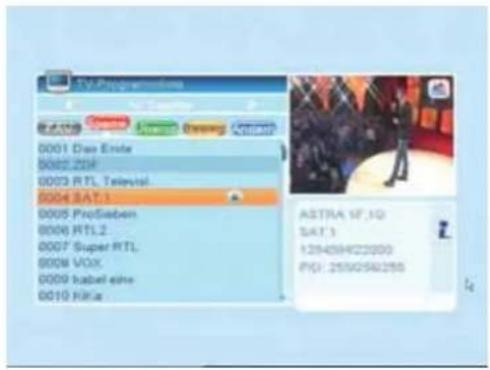

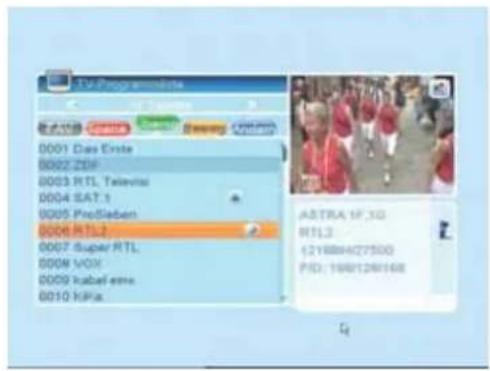

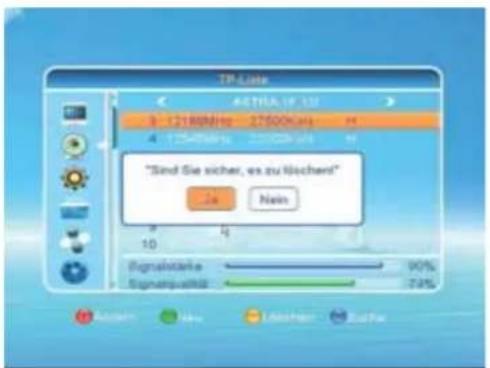

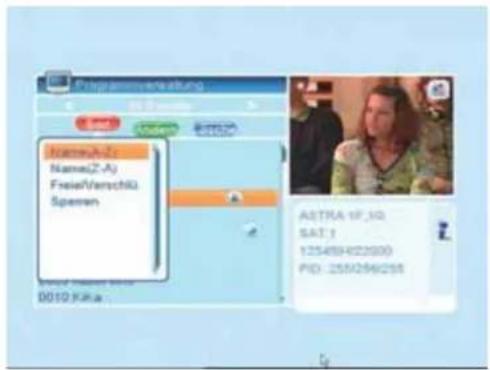

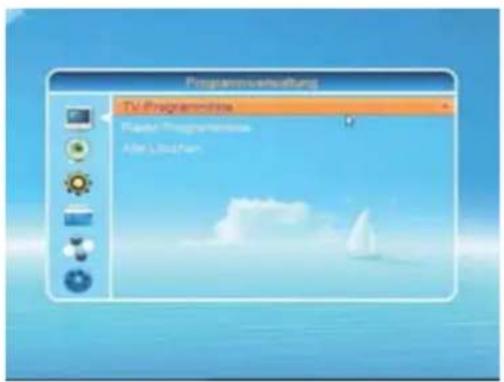

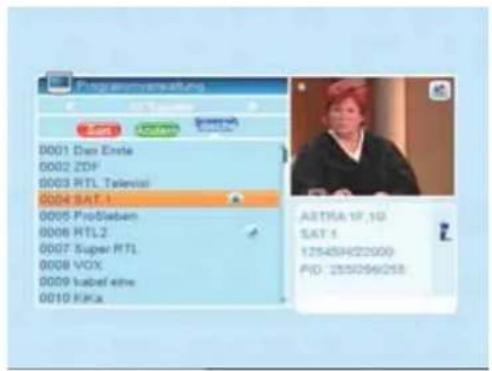

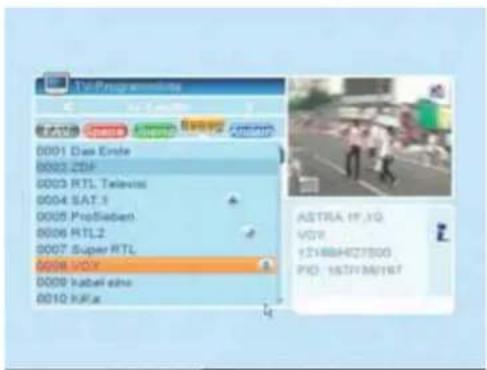

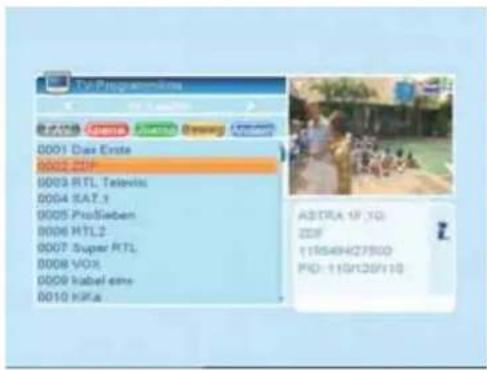

5.1 Programmliste bearbeiten....25

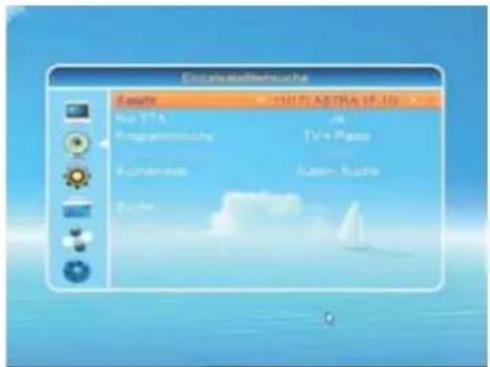

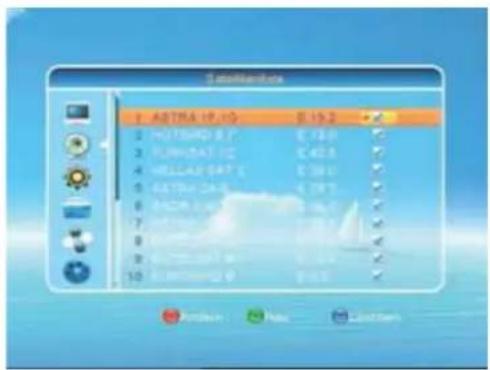

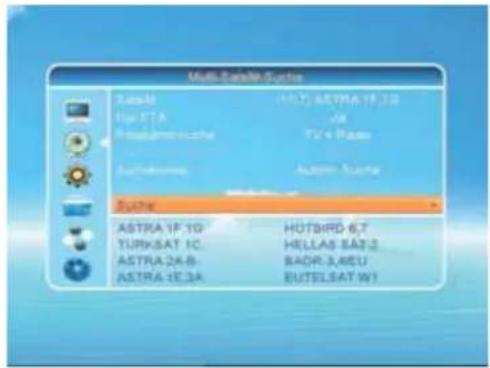

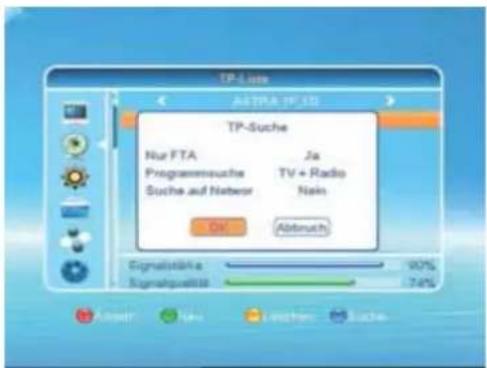

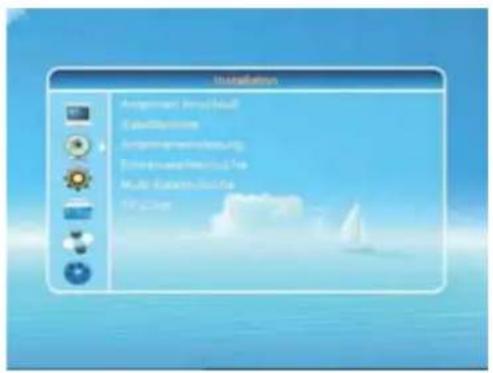

5.2 Installation....30

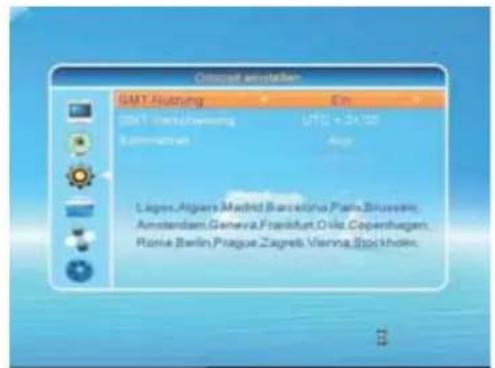

5.3 Systemeinstellungen....37

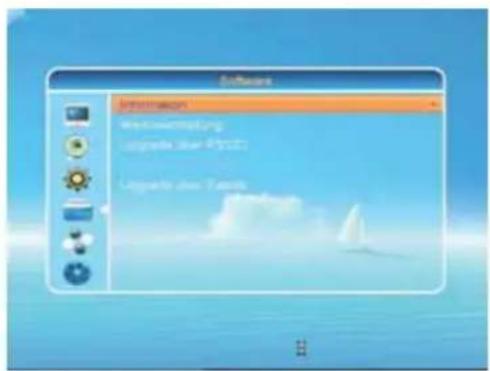

5.4 Software....42

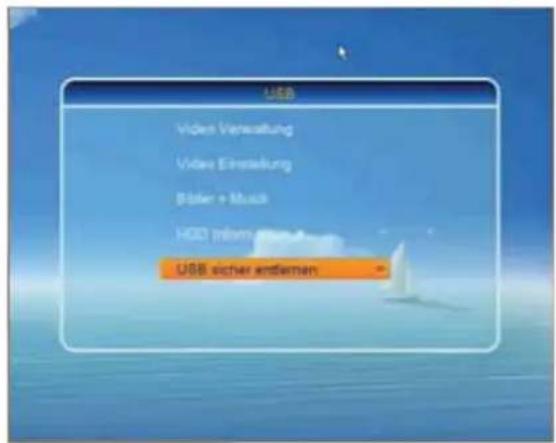

6 USB-Anschluss....43

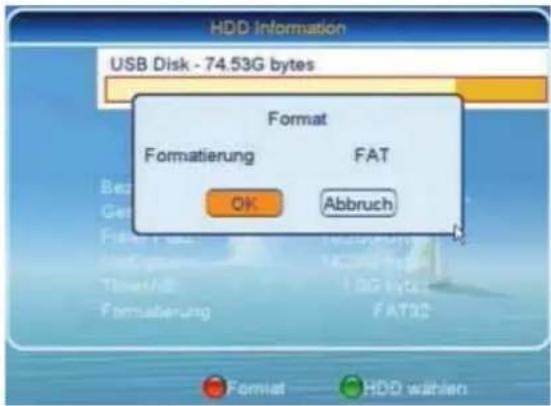

6.1 Installation....43

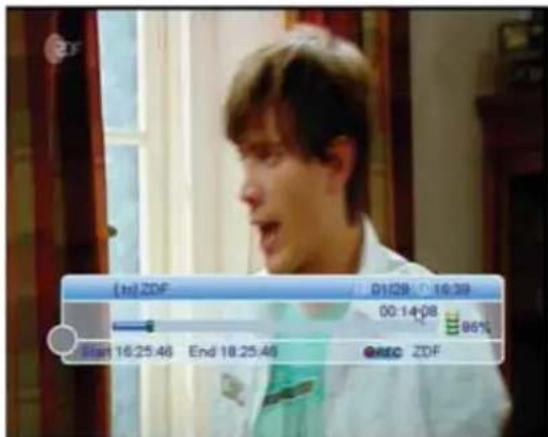

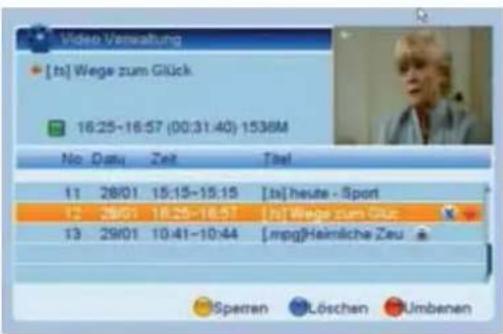

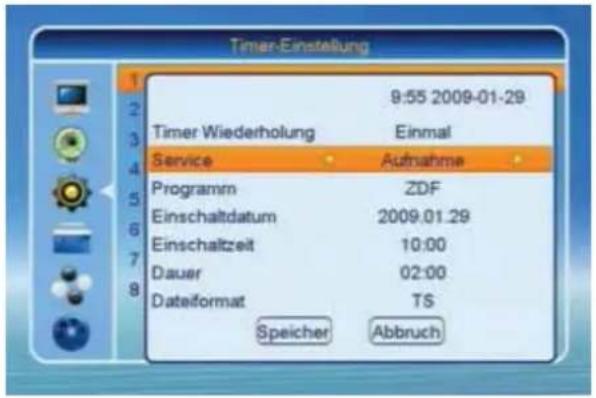

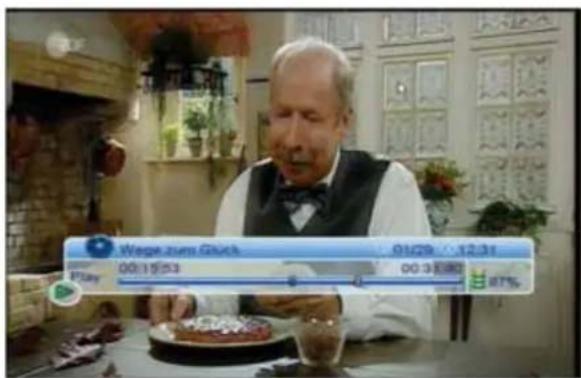

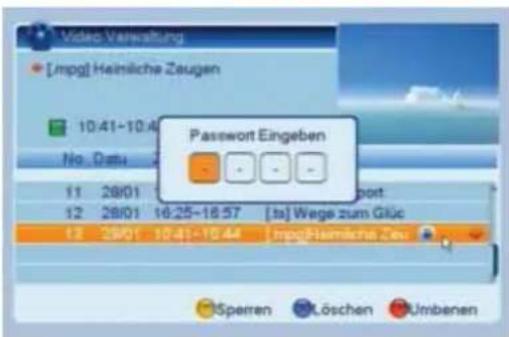

6.2 Video-Aufnahmen 47
6.3 Video Einstellung 52

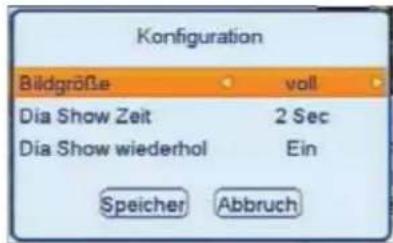

6.4 Bilder....53

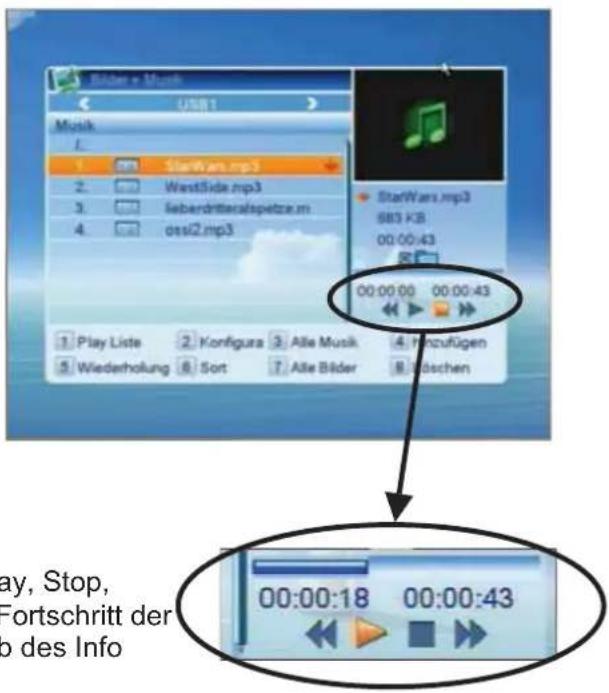

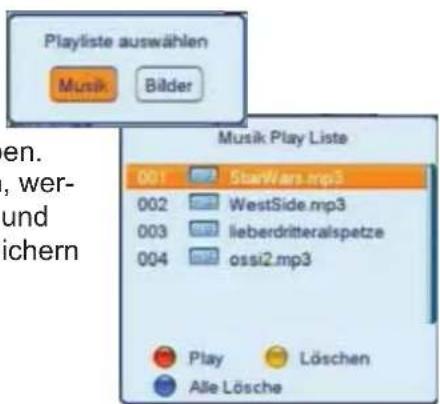

6.5 Musik-/MP3-Dateien 55
6.6 Dateienverwaltung am PC 56

7 Software-Update....58

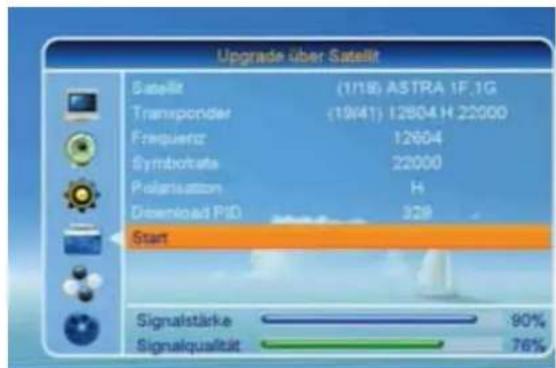

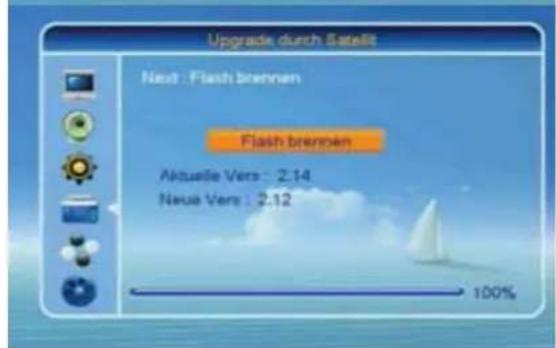

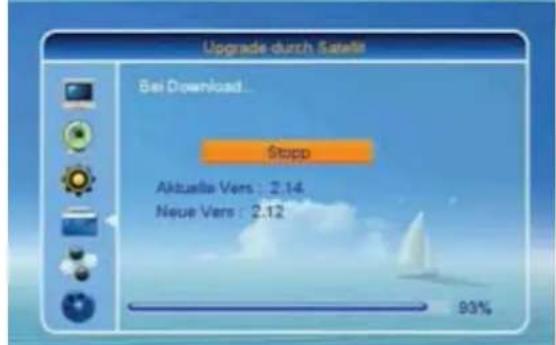

7.1 Software Update über Satellit 58

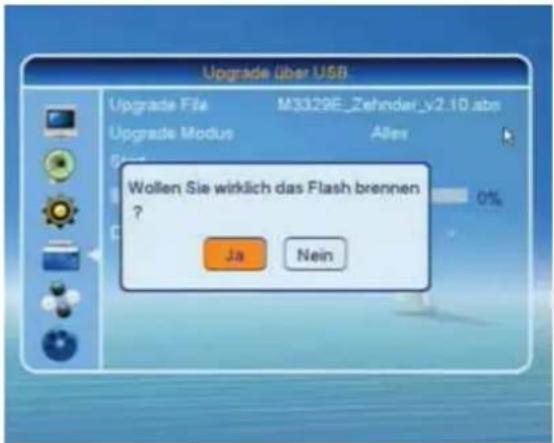

7.2 Software Update über USB....59
7.3 Software Update über RS 232....60

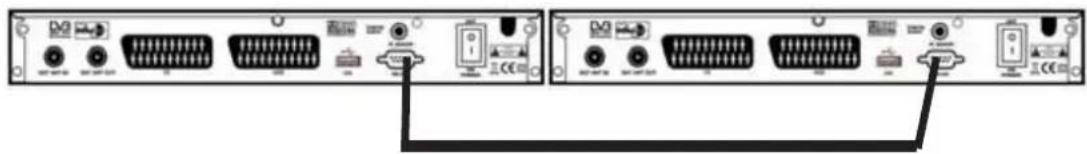

7.4 Upgrade von einem Receiver zum Anderen 61
7.5 Programmlisten am PC bearbeiten mit AliEditor....62

8 Garantiebestimmungen....63
9 Technische Daten/ 10 Standortliste....64/65
11 Fehlerbeseitigung/ 12 Satelliten-Lexikon....66/67

EINFÜHRUNG

Über diese Receiver-Serie ZX 2710 HUe

Die Digital-Satelliten-Receiver Serie ZX 2710 HUE ist für den Empfang von unverschlüsselten digitalen Satellitenprogrammen im DVB Standard (Digital Video Broadcasting). Der Receiver ist im Besonderen mit einer USB 2.0 Schnittstelle ausgestattet, über die Zusatzfunktionen, wie Aufnehmen und Wiedergeben von Filmen, Fotos und MP3-Musik Dateien, in Verbindung mit externen USB-Speichermedien, wie externe Festplatten oder USB-Sticks genutzt werden können (siehe extra Beschreibung).

Der integrierte digitale Videoausgang ermöglicht Ihnen eine brillante digitale hochauflösende Bild- und Tonqualität über HDMI™-Verbindung zum Flachbildschirm/TV. Die Auflösung des Bildes ist direkt per Fernbedienungstaste „HDMI“ umschaltbar auf die Werte 480i/p, 576i/p, 720p, 1080i. Die Skalierungsberechnung übernimmt der Receiver selbst.

Sie benötigen für den Betrieb des Geräts eine Satellitenantenne mit digitalem Universal-LNB, die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Da das digitale Fernsehen ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de im Internet zum direkten Herunterladen und Überspielen zu Hause. Noch einfacher ist jedoch die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „System Einstellung“ (siehe Kap. 6.6).

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann im Menü 'Systemeinstellung' vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Dieses Handbuch

Diese Bedienungsanleitung unterstützt Sie bei der Installation des digitalen Satellitenreceivers und zeigt Ihnen, wie Sie die wesentlichen Funktionen nutzen können. Außerdem werden auch die Sonderfunktionen Ihres Receivermodells ausführlich erklärt.

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 5 "Menü Informationen", Kapitel 6 „USB-Funktionen“ und Kapitel 7 "Software-Update" erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik. Nutzen Sie diese, wenn Sie mit dem Gerät schon vertrauter sind.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone] / 881-73 e-mail: [e-mail]

Lieferumfang

1 Digitalsatellitenreceiver 1 Fernbedienung
1 Bedienungsanleitung 2 Batterien

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

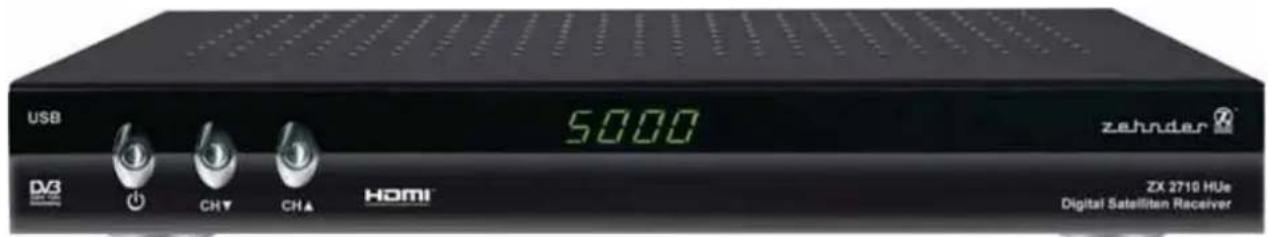

Gerätevorderseite

USB 5000 zehnder DVG CH▼ CH▲ HOMI ZX 2710 HUs Digital Satellitan Receiver

Taste	Funktion
	Schaltet den Receiver „EIN“ und „AUS“ (Standby-Stromsparbetrieb).
Anzeige	Zeigt die Programmplatznummer oder die aktuelle Uhrzeit (Standby).
CH ▲▼	Schrittweise Programmumschaltung aufwärts/abwärts.

Geräterückseite

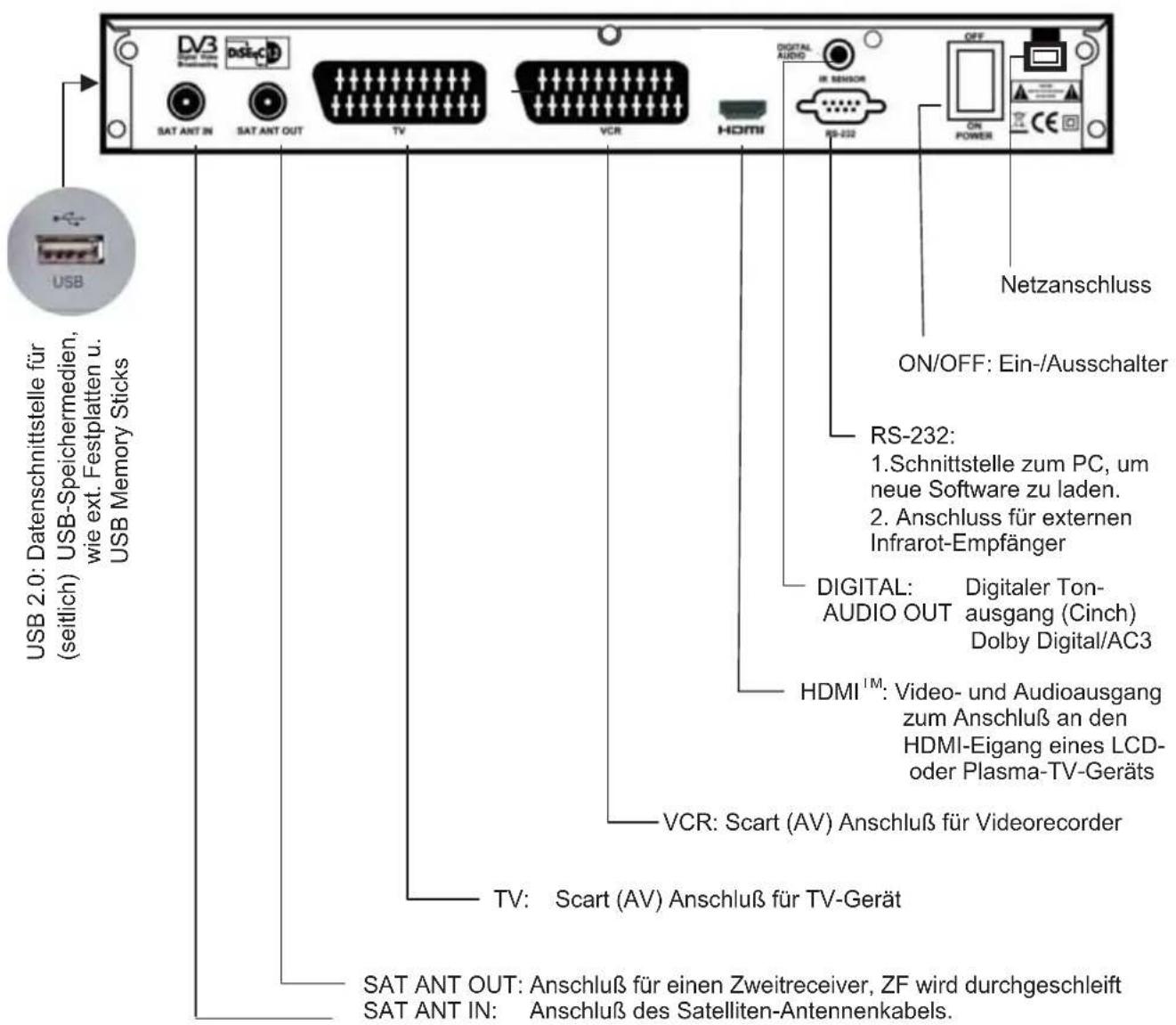

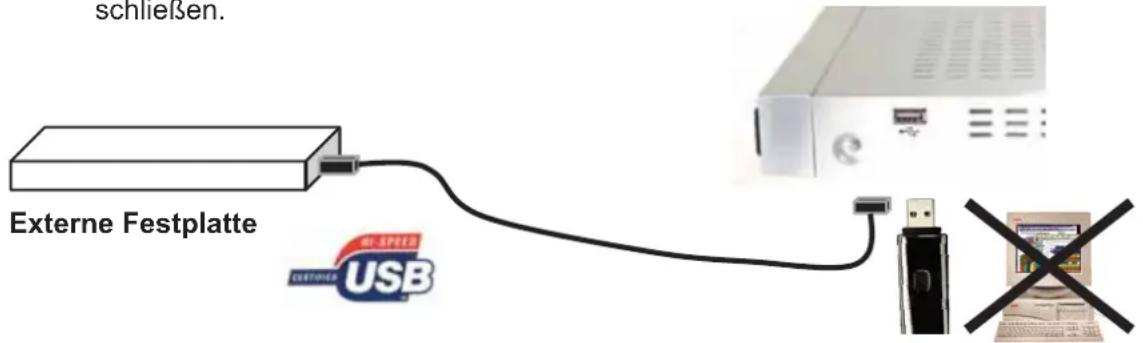

USB 2.0: Datenschnittstelle für (seitlich) USB-Speichermedien, wie ext. Festplatten u. USB Memory Sticks SAT ANT IN SAT ANT OUT TV VCR HDMI DIGITAL AUDIO IN MENOR RS-232 ON POWER Netzanschluss ON/OFF: Ein-/Ausschalter RS-232: 1.Schnittstelle zum PC, um neue Software zu laden. 2. Anschluss für externen Infrarot-Empfänger DIGITAL: Digitaler Ton- AUDIO OUT Dolby Digital/AC3 HDMI™: Video- und Audioausgang zum Anschluß an den HDMI-Eigang eines LCD- oder Plasma-TV-Geräts VCR: Scart (AV) Anschluß für Videorecorder TV: Scart (AV) Anschluß für TV-Gerät SAT ANT OUT: Anschluß für einen Zweitreceiver, ZF wird durchgeschleift SAT ANT IN: Anschluß des Satelliten-Antennenkabels.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

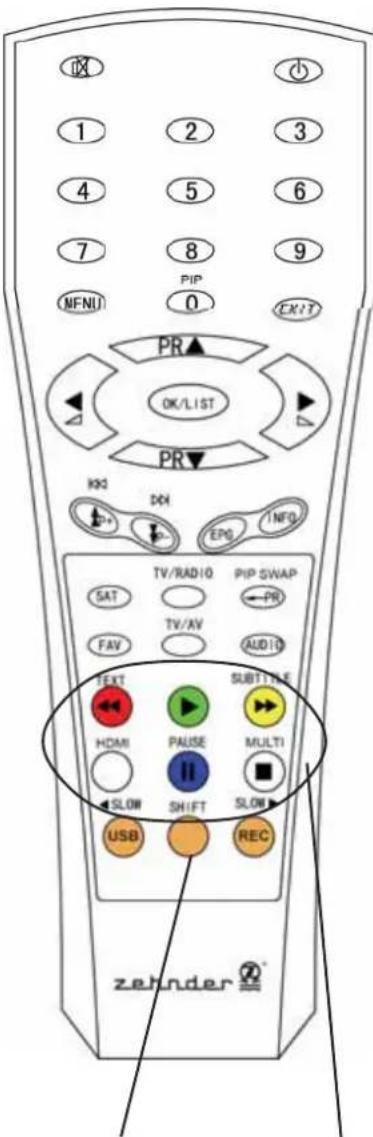

Fernbedienung

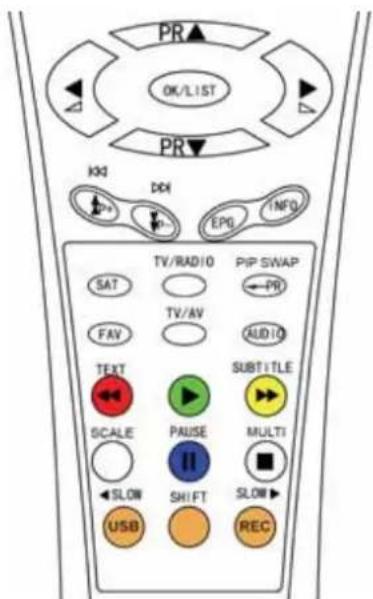

1 2 3 4 5 6 7 8 9 MFNI PIP 0 EXIT PR▲ OK/LIST PR▼ KKD DDI EPS INFO SAT TV/RADIO PIP SWAP ←PR FAV TV/AV AUDIO TEXT HDMI PALISE MULTI SLOW SHIFT SLOW USB REC SUBTITLE zehnder®

Zusätzliche Taste „Shift“ zur Umschaltung auf einen zweiten Fernbedienungscode, um 2 Zehnder-Geräte mit nur einer Fernbedienung getrennt zu steuern. (siehe Abschnitt 6.3.1)

Taste	Funktion
Power	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Schaltet den Ton stumm und an.
0	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.
9
PIP	PIP: Blendet rechts oben ein zweites Fenster mit TV-Bild ein/aus.
0
MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
EXIT	Zurück zum letzten Menü oder Menü verlassen
PR ▲▼	1. Schaltet um einen Programmplatz hoch oder runter.2. Im Menü: Zeilenmarkierung nach oben/unten bewegen
VOL	1. Lautstärkeregelung.2. Im Menü: Zeilenmarkierung nach rechts/links bewegen
LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Blendet die Programmliste ein.
	Seitenweise blättern, in den Programm- und Menülisten

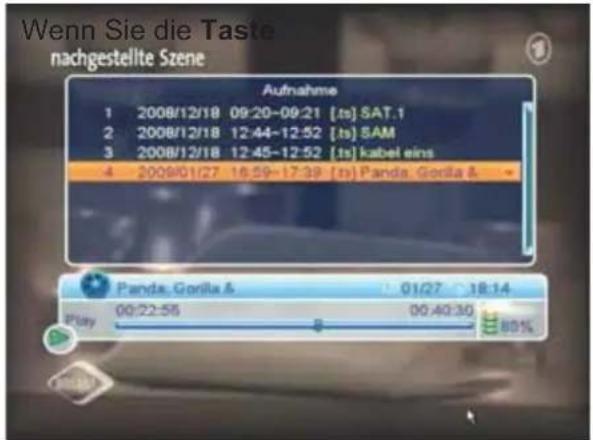

INFO	1x Informationen zum Programm anzeigen.2x detailierte Programminformation anzeigen
EPG	Ruft die elektronische TV- und Radio-Programmzeitschrift (EPG Daten) auf.
TV/RADIO	Schaltet zwischen TV- und Radio-Programmliste um.

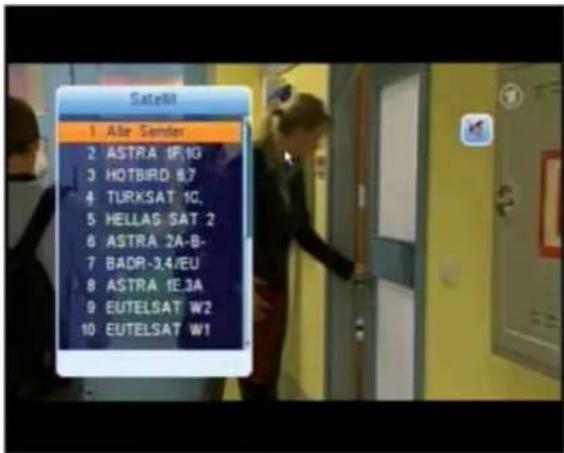

SAT	Blendet Programmliste nach Satelliten sortiert ein.
PIP SWAP←PR	1. Schaltet zum vorher eingeschalteten Programm zurück2.PIP SWAP: Wechselt zum TV-Bild des kleinen PIP-Fensters

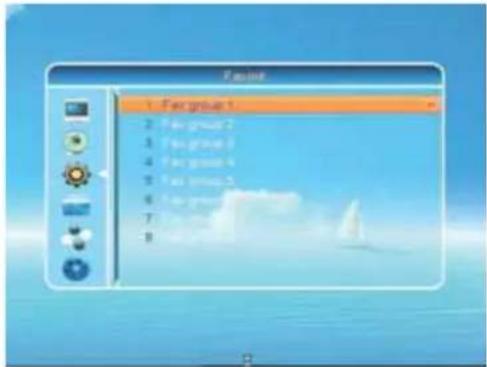

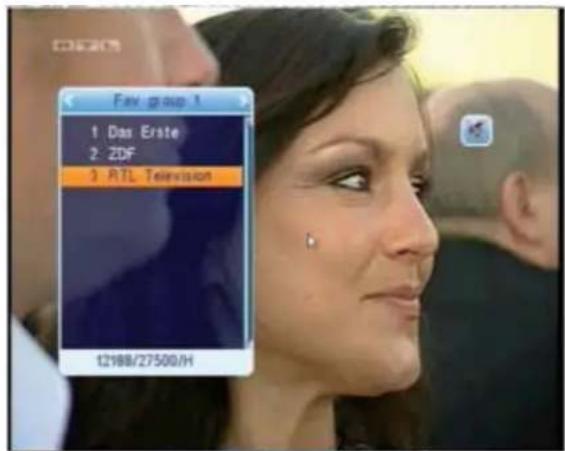

FAV	Ruft die persönlich erstellte Favoritenprogrammliste auf.
TVAV	Schaltet zwischen TV-,und VCR-Betrieb um.
AUDIO	1. Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um, auch auf AC3-Dolby Digital Ton.2. Schaltet den Ton in Stereo oder Mono rechts/links um.
TEXT	Schaltet auf Videotext Seite 100 oder auf Untertitel um.
SUBTITLE	Ruft Untertitel auf, die im DVB-Standard gesendet werden.
HDMI	Ändert die Auflösung des HDMI-Ausgangs (480i/p, 576i/p, 720p, 1080i)
PAUSE	Hält im TV-Betrieb das Bild an / Standbild-Funktion.
MULTIPICT	Teilt den TV-Schirm in 4, 6, oder 9 TV-Programmfenster auf.
USB	Zeigt den Inhalt des am USB-Eingang angeschl. Speichers an
REC ●	Startet eine Aufnahme auf ein angeschl. USBSpeichermedium

Farbtasten:
1. Rufen in den Menüs Unterfunktionen auf.
2. Laufwerkstasten für den Aufnahme-/Wiedergabebetrieb über USB

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung/Netztrennung

Betreiben Sie den Receiver nur an einer Netzspannung mit 90-230 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist. Zur absoluten sicheren Netztrennung bei Gefahren müssen Sie den Netzstecker ziehen. Dafür genügt der Netzschalter auf der Rückseite nicht.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten.

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
• Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes.
  • Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
• Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
• Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
• Das G. wurde fallengelassen oder das Gehäuse ist beschädigt

Entsorgung

"Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS

UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

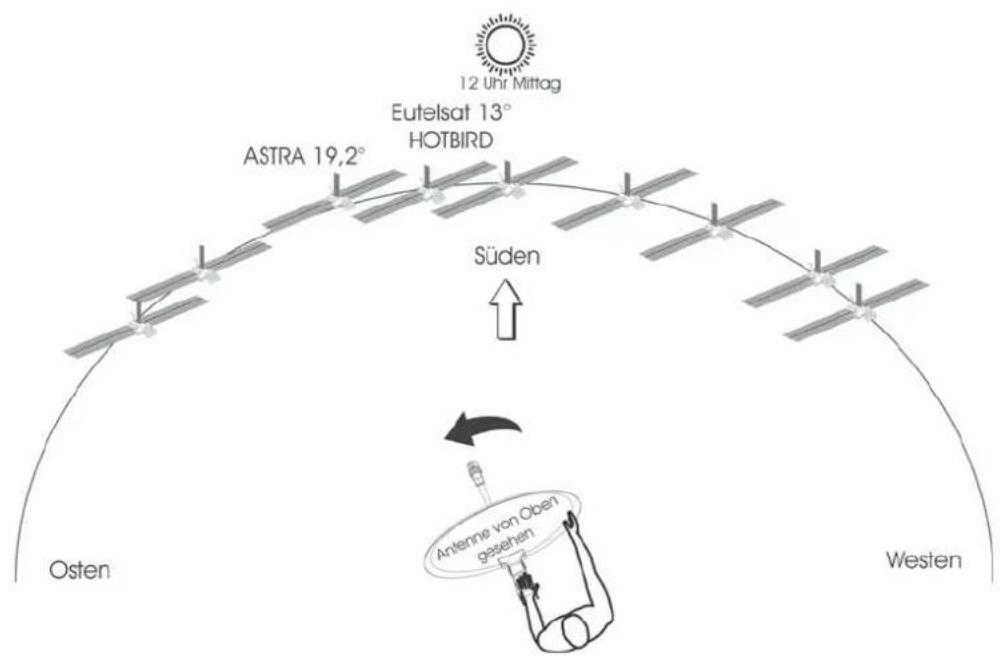

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe der Standortliste im Anhang abzulesen. Wenn Ihr Wohnort nicht direkt aufgeführt ist, nehmen Sie die Werte einer Stadt in direkter Nähe. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro/Quad Universal LNB für mehr als zwei Teilnehmer

Hinweise!

Multifeed Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt (Kap. 3.6). Änderungen in den "Grundeinstellungen", Kap. 5.2.3, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Einkabel-Anlagen

Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben wollen, bei der alle Teilnehmer mit nur einem Kabel von der Antenne versorgt werden, so spricht man von einer speziellen „Einkabellösung“. Sollte der Receiver damit nicht funktioniere, muss vermutlich die LNC-Spannung über das Menü „Systemeinstellung“ (Kap. 5.3.8) auf AUS gestellt werden.

Monoblock-LNB

Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss1 für EUTELSAT und Anschluss 2 für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 5.2.3) umzustellen.

3. INSTALLATION UND INBETRIEBNAHME

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlußpläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, daß man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, daß es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

Satellitenantenne Antennen- kabel Scartkabel TV VCR SAT ANT IN SAT ANT OUT DIGITAL AUDIO IR SENSOR HOMI RS-232 OFF ON POWER CE

Satellitensignal-Anschluß "SAT ANT IN"

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

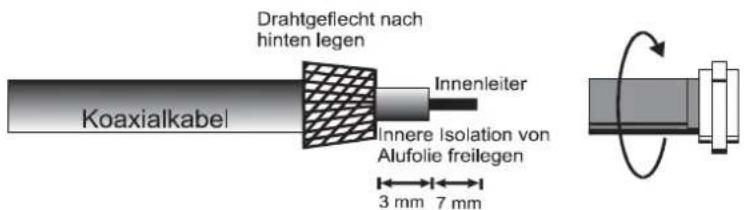

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

• Isolieren Sie das Kabel nach Skizze ab und
• Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

Drahtgeflecht nach hinten legen Innenleiter Koaxialkabel Innere Isolation von Alufolie freilegen 3 mm 7 mm

F-Stecker-Montage

Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

3. INSTALLATION UND INBETRIEBNAHME

Satellitensignalausgang "SAT ANT OUT"

Schließen Sie hier das Antennenkabel für einen weiteren (analogen) Satellitenreceiver an. Sobald der Receiver ausgeschaltet wird steht das Satellitensignal einem weiteren Receiver zur Verfügung.

TV-Scartanschluß "TV"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlußbeispiel 1)

VCR-Scartanschluß "VCR"

Die Anschlußbuchse "VCR" dient der Anschlußmöglichkeit weiterer Geräte wie beispielsweise eines Videorecorders (siehe unten Anschlußbeispiel 1) oder eines weiteren Satellitenreceivers.

Verbinden Sie Videorecorder und Satellitenreceiver (VCR-Buchse) ebenfalls mit einem Scartkabel. Sobald das angeschlossene Gerät eingeschaltet ist oder bei VCR-Wiedergabe werden die Signale automatisch über die TV-Scartbuchse auf ihr Fernsehgerät durchgeschaltet.

Zur Aufnahme schalten Sie den Videorecorder auf den 'AV'-Kanal.

HDMI™-Anschluß (HDMI-Verbindung)

Der Anschluss dient einer hochwertigen Verbindung zu der HDMI™-Schnittstelle (High-Definition Multimedia Interface) ^1 Ihres LCD- oder Plasma-TV-Geräts. Alle HDTV-fähigen Flachbild-Fernseher sind mit einem HDMI- oder DVI-Anschluss ausgestattet. Verbinden Sie Ihren Flachbildschirm über ein HDMI-Kabel mit dem Receiver. Über diesen Ausgang werden die Bild- und Tondaten digital und damit verlustfrei an das Anzeigegerät gegeben (siehe Anschlußbeispiel 2.).

Hinweise! - Bei TV-Geräten mit DVI-Eingang kann ein Adapter HDMI auf DVI verwendet werden.

- Sollten Sie Probleme bei der Darstellung des Bildes über den HDMI Ausgang haben, so wechseln Sie auf die Verbindung mit Scartkabel und verändern die HDMI-Auflösungseinstellungen unter dem Menü Systemeinstellungen/TV-Einstellungen oder über die Taste „HDMI“ auf der Fernbedienung. Anschließend versuchen Sie erneut die Übertragung über die HDMI-Verbindung.

- Wird die HDMI-Auflösung auf die Werte auf 480p/ 576p oder 720p gestellt so wird aus technischen Gründen das Bild an der Scartbuchse unterdrückt, sobald ein HDMI-Kabel angeschlossen wird

Audio-Anschluß "DIGITAL AUDIO OUT"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne daß das TV-Gerät eingeschaltet ist (siehe Anschlußbeispiel 3.).

Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch

3. INSTALLATION UND INBETRIEBNAHME

komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen zwei Voraussetzungen erfüllt sein:

1. Das Programm muss AC-3-Ton ausstrahlen.
2. Mit Hilfe der Taste ☐ AUDIO muss die Sprache auf AC-3 umgestellt werden (siehe auch Abschnitt 4.6)

USB-Anschluß Über diesen Anschluß können Zusatzfunktionen, wie Aufnehmen und Wiedergeben von Filmen, Fotos und MP3-Musik Dateien, in Verbindung mit externen USB-Speichermedien, wie externe Festplatten oder Speicher-Sticks, genutzt werden (siehe separate Beschreibung).

RS-232/IR-Sensor Anschluß (Datentransferfunktionen siehe Abschnitt 6.3)

IR-Sensor: Ein im Handel erhältlicher zusätzlicher IR-Empfänger mit Kabel (BM55/HP55) bietet Ihnen die Möglichkeit den Receiver versteckt aufzustellen. Schließen Sie den Infrarot-Empfänger an die Buchse „IR-SENSOR“ an und platzieren Sie ihn so, dass Sie eine Sichtverbindung zur Fernbedienung erhalten.

Überzeugen Sie sich, daß Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

Weitere Anschlußbeispiele:

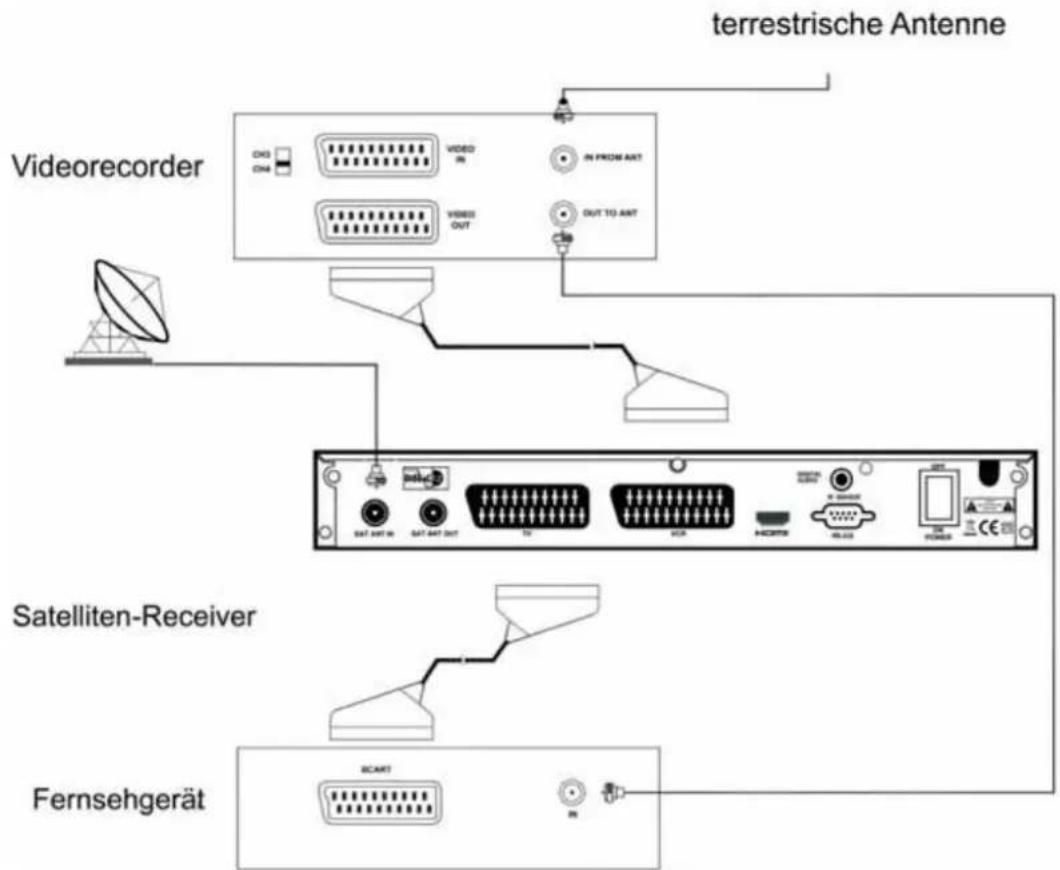

1. Anschluß des Receivers an das TV- und VCR-Gerät über Scartkabel

terrestrische Antenne Videorecorder SAT ANT IN SAT ANT OUT IN FROM ANT OUT TO ANT Satelliten-Receiver Fernsehgerät SCART

3. INSTALLATION UND INBETRIEBNAHME

1. Anschluß desRECEIVERS an das TV-Gerät mit HDMI™-Kabel

Satelliten-Receiver Fernsehgerät

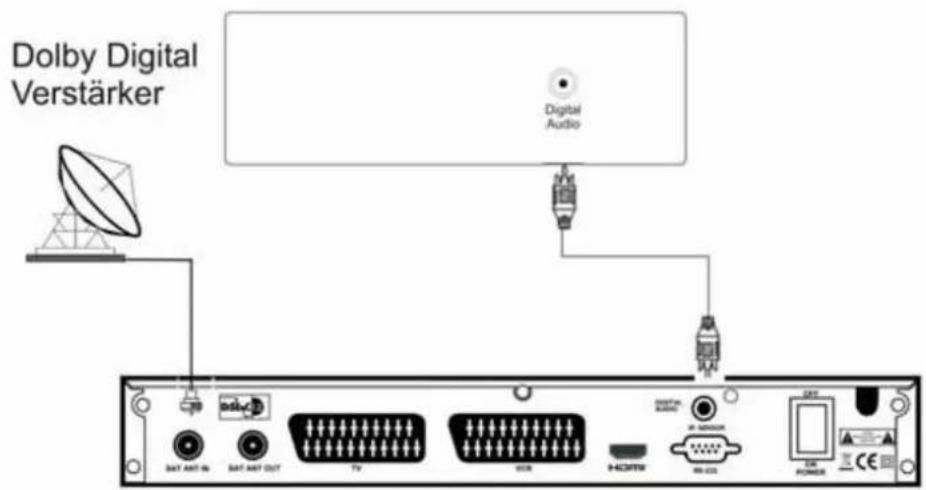

1. Anschluß desRECEIVERS an eine Hifi-Anlage mit Audio-Digitaleingang

Dolby Digital Verstärker Digital Audio SAT ANT-16 SAT ANT OUT TV WOR HDMI M. GENDER RR-235 DC POWER

Satelliten-Receiver

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Schalten Sie den Receiver ein, indem Sie den Netzschalter auf der Geräterückseite auf Position 'ON' stellen. Die Anzeige zeigt zuerst „ON“, dann kurz 4 Striche bis zuletzt eine Programmplatznummer oder die Uhrzeit erscheint.
- Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver am Gerät oder mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)

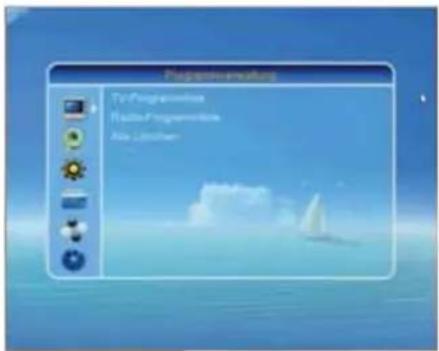

- Betätigen Sie auf der Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

Programmverhälung TV-Programmlists Radio-Programmlists Alle Löschien

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiver- empfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können. In ähnlicher Weise gilt dies auch bei einer HDMI™-Verbindung.

3. INSTALLATION UND INBETRIEBNAHME

3.5 Feinausrichtung der Antenne

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet dieser eine Pegelanzeige dafür.

Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 2 „ZDF“ für Satellit ASTRA 19,2°)

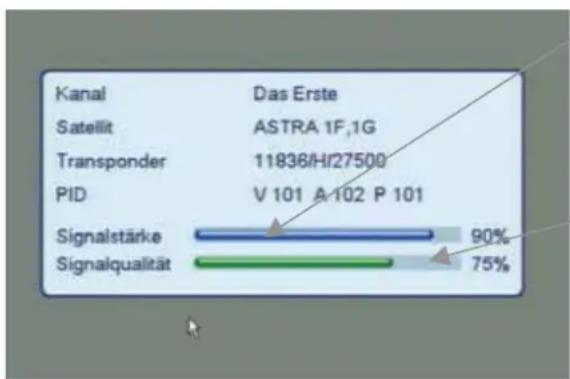

2. Rufen Sie mit 2 mal Drücken der Taste INFO auf der Fernbedienung die Signalpegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Erscheint der Balken nur in grau statt in grün so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muß die Antenne feinausgerichtet werden.

Signal:

ab 70% ausreichender Signalpegel typ. 90% normaler, guter Pegel

Qualität:

<50% kein Signal ab 50% Empfang möglich ab 70% guter Empfang (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%)

Signal gefunden, wenn Balken „Qualität“ mindestens 40% zeigt.

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:
2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

3. INSTALLATION UND INBETRIEBNAHME

1. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

12 Uhr Mittag Eutelsat 13° ASTRA 19,2° HOTBIRD Süden Osten Antenne von Ober gesehen Westen

• Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.
• Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.
• Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:
Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem SAT 1/2, Anschluss 1/2 - Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten nach Umstellung der DiSEqC-Signale im Menü 'Installation//Antenneneinstellung'möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss 1 –Signal für EUTELSAT und Anschluss 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 6.1) umzustellen.
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. über SAT-Taste 2/HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.

4. BEDIENUNG DES RECEIVERS

Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut.

4.1 TV-Betrieb ein-/ausschalten

Achten zuerst darauf, daß der Netzschalter auf der Rückseite eingeschaltet ist 'I'.

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Nach ca. 15 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "0001" angezeigt. Im unteren Bildschirnbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblen- det.

Das Erste (ASTRA 1F.1G) 29/04 18:43 16.15-17.00 Briand 17.00-17.25 Verbotens Liebe 0001 Alle Sender

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmieruna.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ⏻ in Bereitschaft (Standby) geschaltet, befindet sich der Receiver im Stromsparbetrieb. Die aktuelle Uhrzeit steht in der Anzeige.

Hinweis ! Die normalerweise im Standby Betrieb erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der RECEIVER zuvor auf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild und der ständigen Einblendung der Programminformation), so schalten Sie den Receiver mit der Taste TV/RADIO in den TV-Betrieb.

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition 'Anschluss 2' vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind.

Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satcodx.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

- Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten PR▲/PR▼ auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der RECEIVER die digitalen Signale erst umwandeln und das Bild errechnen muß.

- Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 2 Sekunden Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.

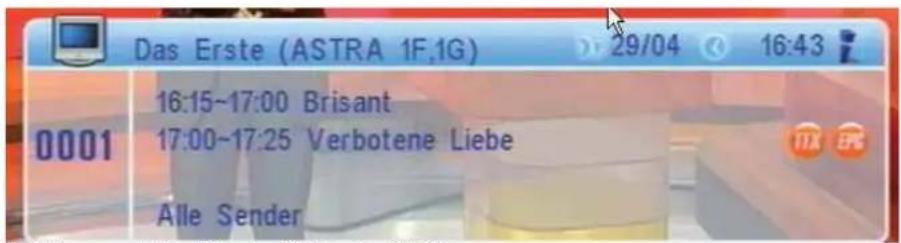

- Nach der Programmumschaltung wird für ca. 5 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern (siehe Systemeinstellungen/OSD Einstellung).

Das Erste (ASTRA 1F,1G) 29/04 16:43 16:15~17:00 Brisant 17:00~17:25 Verbotene Liebe Alle Sender

Erklärung siehe Abschnitt, Taste INFO

Programmwahl über die Programmliste "Alle TV-Programme" LIST OK

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit PR ▲ oder PR ▼ auf den gewünschten Programmplatz und
3. Schalten Sie mit der Taste OK auf den neuen Programmplatz um.

4. Mit der Taste 🐘/ blättern Sie seitenweise in der Programmtabelle weiter, mit Taste 🐘/ seitenweise zurück.

5. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

Alle - Sender 1 Das Erste 2 ZDF 3 RTL Television 4 SAT.1 5 ProSieben 6 RTL2 7 Super RTL 8 VOX 9 kabel eins 10 Kikai 11836/27500/H

4. BEDIENUNG DES RECEIVERS

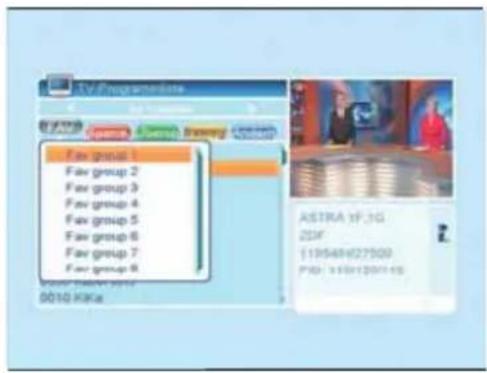

Programmwahl über die Favoritenlisten

FAV

Fav group 1 1 Das Erste 2 ZDF 3 RTL Television 12188/27500/H

Der DVB Receiver besitzt 32

verschiedene Favoriten-

Programmlisten,

Betätigen Sie die graue

FAV Taste, so gelangen Sie zu den "TV Favoritenlisten". Hier sind diejenigen Programme eingetragen, die Sie in der TV-

Programmverwaltung mit einem ♥ für die entsprechende Favoritenliste gekennzeichnet haben.

• Die Bedienung erfolgt ebenso wie in der Programmliste "Alle Sender".

- Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 4.15 weiter unten nach.

Programmliste nach Satelliten sortiert

SAT

Satellite 1 Altir Sender 2 ASTRA 1F.1G 3 HOTBIRD 6.7 4 TURKSAT 1C, 5 HELLAS SAT 2 6 ASTRA 2A-B- 7 BADR-3,4/EU 8 ASTRA 1E.3A 9 EUTELSAT W2 10 EUTELSAT W1

Mit der Taste SAT können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit ok bestätigen. Die Programmliste des Satelliten erscheint.

Umschalten zum letzten Programmplatz

← PR

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie Taste ← PR. Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

4. BEDIENUNG DES RECEIVERS

4.4 Umschalten zwischen TV- und Radiobetrieb

TV/RADIO

- Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.

- Um die Radioprogramme zu empfangen drücken sie die Taste TV/RADIO. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

NOR. Kultur (ASTRA. W. 60) 29:54 17:41 D012 12:00-18:30 Klazysch unterwegt 18:00-18:30 Jauern Alle Suisse

- Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so bleibt im Unterschied zu den TV-Programmen die Einblendung der Programminformation ständig erhalten. Das TV-Bild wird im Radiobetrieb abgeschaltet. Es erscheint ein festes Hintergrundbild.

- Radioprogramme werden teilweise auch mit der unten beschriebenen Sprachumschaltungsfunktion ausgestrahlt. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.5 Lautstärkeregelung und Tonstummschaltung

[NO TEXT]

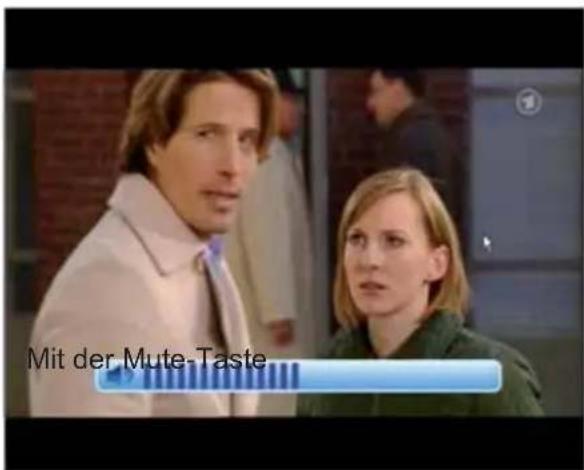

Mit der Mute-Taste

Mit den Tasten 📄 und 📄 auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeeinstellung wird in Form einer 33-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingebendet.

[NO TEXT]

können Sie den Ton stummschalten, dabei blinkt dann auf dem Bildschirm links unten

das durchgestrichene Lautsprechersymbol. Bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.6 Tonart und Sprache wählen

AUDIO

EuroNews Audio Sterestan fta (92) eng (93) ita (94) ipa (95) rus (91) par (98) EUROPEANS

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können.

Welche Sprachen und wieviel zum Wechseln vorliegen hängt von der Programmaussstrahlung ab. Mit EXIT das Fenster schließen. Automatisch wird die neue Sprache auf dem

Programmplatz gespeichert.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

Mit den Tasten 🐘️ und können Sie Stereo, linker Kanal, rechter Kanal und Mono-Tonspur einstellen. Die Einstellung erscheint rechts unten im Fens-

ter.

4.7 AC3-Tonsignale empfangen

AUDIO

Die -Taste verwenden Sie nicht nur um zwischen verschiedenen übertragenen Sprachen umzuschalten.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentaste (AUDIO) können Sie die verschiedenen Tonsysteme (z.B. Stereo / Dolby Digital AC-3) für das aktu-

Audio Stereoton Deu: 512) deu: (515)[AC3] DEINE CHANCE

elle Programm auswählen. Wenn Sie auf die Tonart „AC-3“ wechseln, legt der Receiver den Ton an die „Audio Digital“-Ausgangsbuchse an. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. Pro 7.). Der Lautsprecher am Fernsehgerät wird dann stumm.

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4. BEDIENUNG DES RECEIVERS

4.8 TV/AV-Umschaltung (terr. Programme)

TV/AV

Bei der Verbindung von Satellitenreceiver und Fernsehgerät mit einem Scartkabel, schalten manche TV-Geräte beim Einschalten des Satellitenreceivers den Signaleingang auf der Scartbuchse sofort auf Videoempfang (AV), das heißt auf den Empfang des Digitalreceivers um. Ebenso verhält es sich mit den extern an die VCR-Scartbuchse angeschlossenen Geräten, wie Videorecorder, analoger Satellitenreceiver oder andere Geräte. Wird eines der Geräte eingeschaltet, so stellt der RECEIVER dieses Signal automatisch zum TV-Gerät durch.

Sie haben jedoch auch die Möglichkeit manuell zwischen terrestrischem Empfang (TV) und Digitalreceiverempfang umzuschalten.

Sind die externen Geräte eingeschaltet drücken Sie ein oder mehrmals die Taste TV/AV auf ihrer Fernbedienung. Der Empfangsbetrieb ändert sich daraufhin wie folgt:

Empfang:	RECEIVER	TV →	RECEIVER
Geräteanzeige:	„PR-Nr.“	„7U“	„PR-Nr.“

Wenn Sie ein terrestrisch ausgestrahltes TV-Programm über das TV-Gerät anschauen möchten, muß die Schaltspannung der TV-Scartbuchse abgeschaltet werden, um das TV-Gerät nicht zwangsweise auf den RECEIVER zu schalten. Die Schaltspannung an Pin 8 der Scartbuchse wird abgeschaltet. Drücken Sie dazu einmal die Taste TV/AV, die Geräteanzeige wechselt zu „„ Durch nochmaliges drücken schaltet er wieder zurück zum SAT-Empfang.

4.9 Videotextempfang TEXT (speichert bis zu 800 Seiten)

Der Receiver hat einen integrieten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer weiteren Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint. Mit der Taste TEXT wird die Videotextseite 100 des gerade aktuellen Pro-

100 100 ProSieben 30.04.08 17:09:05 Handyvertrag ohne Schufa + Fotohandy für Jedermann! 265 16:59 taff......405 17:59 NEWSTIME......110 Einigung:Post-Streik ist abgemendet 113 Paltrom arbeitet mit vollen Einsatz 434 HANDYVERTRAG TROTZ SCHUFAI.. 265 1.000 Angestellte im Erotik-Shop.. 408 Ab morgen neu im Kino: "Iron Man".. 443 Locker: Heimarbeit statt Bürostress 755 1.000,- mit nur dieser SMS abzügssed! 800 Program 300 Heute...... 301 Spielfilme.. 310 Serien...... 340 TV total.... 371 Urlaubereift? Kredite ohne Jetzt buchen 800 Schufa.. 262 Mitglieder sparen beim Single-Treff 854 Die Besten Flirt & Dating Lines 644

gramms aufgerufen.

Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten oder mit PR ▲ / PR ▼ seitenweise blättern OK = Hintergrund- transparenz umschalten ..◀ = 100 Seiten zurück ..▶ = 100 Seiten vor

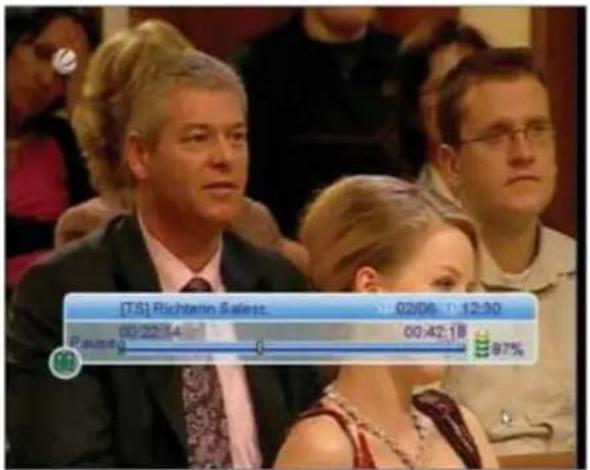

4.10 Standbild PAUSE

Möchten Sie sich eine gerade aktuelle Filmszene genauer anschauen oder eine auf dem TV-Schirm eingeblendete Information in Ruhe notieren, so halten Sie mit der Taste ☐ PAUSE das Bild so lange Sie mögen an. Nach erneutem Betätigen von ☐ PAUSE kehren Sie wieder in die im Hintergrund weitergelaufene Sendung zurück.

4. BEDIENUNG DES RECEIVERS

4.11 Bild-in-Bild (PIP) 0 + PR

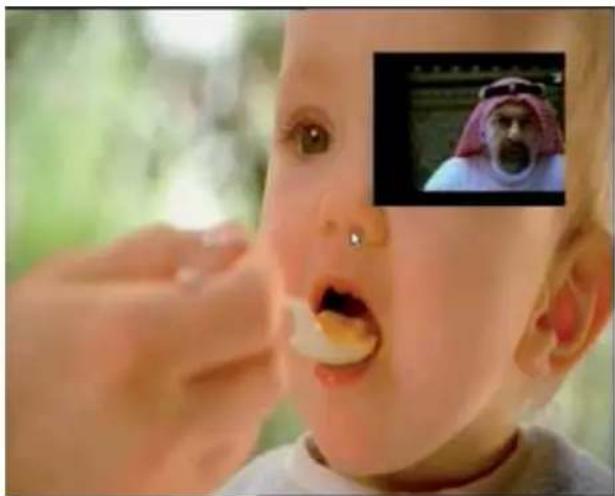

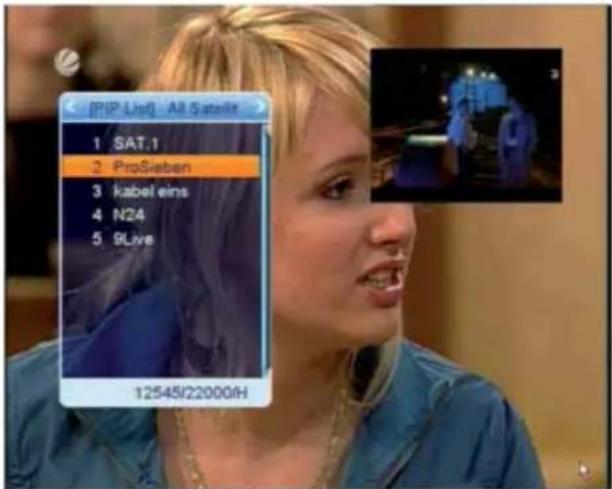

Mit der Bild-in-Bild-Funktion ist es möglich, zwei verschiedene Sendungen zur selben Zeit zu sehen. Sie können so verfolgen, wann eine weitere Sendung. Die Sie sehen möchten, beginnt, ohne die laufende Sendung zu verlassen.

Die Taste 0 Blendet rechts oben ein Fenster mit TV-Bild ein/aus.

1x 0 = kleine Einblendung rechts oben
2x 0 = vergrößert Einblendung rechts oben
3x 0 = Verlassen der PIP-Funktion

Es stehen für diese Funktion nur die eingeschränkte Auswahl von Programmen zur Verfügung, nämlich nur diejenigen, die auf derselben Frequenz (Transponder) gesendet werden.

Bild-in-Bild funktioniert auch während des Abspielens von Videoaufnahmen über USB.

Programmwahl im Hauptfenster

Mit den Tasten PR ▲ / können Sie die Programme im Hauptfenster um- schalten.

Programmwahl im PIP-Fenster Das Programm kann über die Einblendung der Programmliste mit OK gewechselt werden. Es ist zu beachten, dass nur die Programme, die auf derselben Frequenz gesendet werden, zur Auswahl stehen.

Programmtausch Hauptbild und PIP-Fenster

PIP SWAP ← PR: Programme tauschen zwischen dem Hauptfenster und dem kleinen PIP-Fenster.

[PIP Live] All Sateln 1 SAT.1 2 ProSieben 3 kabel eins 4 N24 5 9Live 12545/22000/H

Hinweis! Die Bild-in-Bild Funktion steht Ihnen nur zu Verfügung, wenn im Menü 'Systemeinstellungen/Anderes' die „PIP-Funktion auf „Ein“(Voreinstellung) gestellt ist.

4. BEDIENUNG DES RECEIVERS

4.12 Mehrfachbild-Darstellung (MULTIPICT)

Mit der Taste können Sie den TV-Schirm in 9 TV-Programmfenster aufteilen.

Automatisch werden die nachfolgenden Programmplätze in die einzelnen Fenster eingelesen. Am Ende wird wieder das aktuelle Programm im ersten Fenster mit laufendem Bild und Ton eingestellt.

Nun können Sie ganz schnell mit den Pfeiltasten zwischen den dargestellten Programmfenstern wechseln.

3-RTL Television 4-SAT.1 5-ProSieben 6-RTL2 7-Super RTL 8-VOX 9-kabel eins 10-KiKa 11-Eurosport

4.13 Programminformation INFO

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Um die Informationen zum aktuellen Programm zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

Uhrzeit;Titel der laufenden und nachfolgenden Sendung Pogramname Satellit Symbol für Video-textausstrahlung Uhrzeit Das Erste (ASTRA 1F.1G) 29/04 16:43 0001 16:15~17:00 Brisant 17:00~17:25 Verbotene Liebe Alle Sender

Nach ca. 5 Sekunden verschwindet die Programm-Information automatisch wieder. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern Systemeinstellung/OSD Einstellung).

4. BEDIENUNG DES RECEIVERS

4.14 Der elektronische Programmführer

EPG

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden m RECEIVER gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

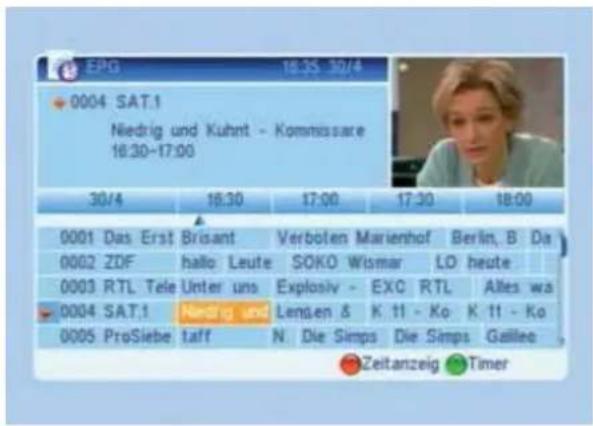

1. Drücken Sie die Taste EPG und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.

2. Mit den Tasten PR ▲ oder können Sie ein Programm markieren.

0004 SAT.1 Niedrig und Kuhnt - Kommissare 16:30-17:00 30/4 18:30 17:00 17:30 18:00 0001 Das Erst Brisant Verbofen Marienhof Berlin, B Da 0002 ZDF hallo Leute SOKO Wismar LO heute 0003 RTL Tele Unter uns Explosiv - EXC RTL Alles wa 0004 SAT.1 Niedrig und Lengen & K 11 - Ko K 11 - Ko 0005 ProSiebe taff N Die Simps Die Simps Galileo Zeitanzeig Timer

Die Programmübersicht enthält:

* Name und Titel der Sendung. * Datum mit Anfangs- und Endzeit Für alle Sender, die diese Info ausstrahlen und deren Programmplätze schon einmal aufgerufen wurden.

OK Detailinformation lesen ROT Zeitsuchfunktionen ein- blenden zum schnelleren Navigieren GRÜN Sendung mit Uhrzeiten als Timer über nehmen

1. Mit 🔍 🔍 🔍 🔍 können Sie auf der Uhrzeitskala einen Zeiger auf die entsprechende Uhrzeit bewegen. Entsprechend wird eine Sendung markiert, zu der im oberen Bildbereich Informationen eingeblendet werden.

2. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste OK. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt

0004 SAT.1 Niedrig und Kuhnt - Kommissa 16:30-17:00 DEU Other *Niedrig und Kuhnt - Kommissare ermitteln *Wahrend der Beerdigung der Kiezgräse Leonard Kraf wird der Zuhalter Theo Metzer kaltblutig erschossen. Wer Abbruch

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

Mit EXIT gelangen Sie in die Programmübersicht zurück.

werden erscheint oben der Hinweis der blauen Farbtaste):

1. Verlassen Sie mit die Programmübersicht (TV Führer).

4. BEDIENUNG DES RECEIVERS

Radio Führer

Durch betätigen der Taste TV/RADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

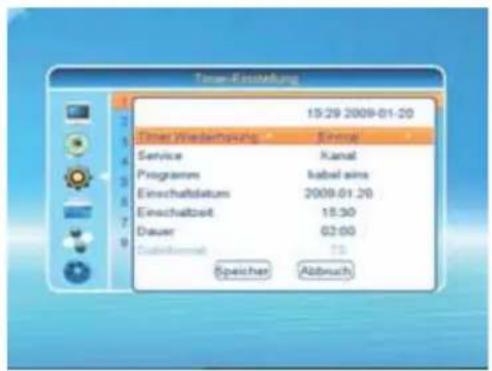

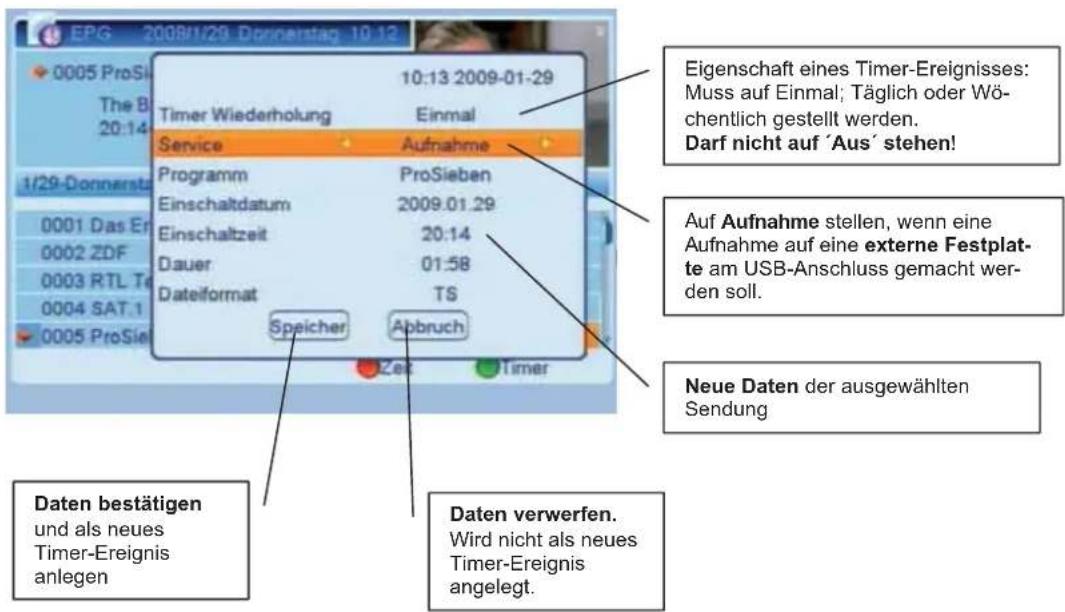

Timer programmieren über EPG mit Taste GRÜN

Wenn Sie mit der EPG-Taste das Programmführerfenster (Abschnitt 4.13) aufgerufen, eine Sendung angewählt haben und die Taste Timer GRÜN betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

EPG 2008/1/29 Donnerstag 10:12 0005 ProSi The B 20:14 Timer Wiederholung Service Einmal Aufnahme Programm ProSieben Einschaltdatum 2009.01.29 Einschaltzeit 20:14 Dauer 01:58 Dateiformat TS Speicher Abbruch Eigenschaft eines Timer-Ereignisses: Muss auf Einmal; Täglich oder Wö- chentlich gestellt werden. Darf nicht auf 'Aus' stehen! Auf Aufnahme stellen, wenn eine Aufnahme auf eine externe Festplat- te am USB-Anschluss gemacht wer- den soll. Neue Daten der ausgewählten Sendung Daten bestätigen und als neues Timer-Ereignis anlegen Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt.

Wenn der Status auf 'Einmal', 'Täglich' oder 'Wöchentlich' gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

Hinweise!

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
  • Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der RECEIVER speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.15 Umschalten der Bildschirmauflösung des HDMI-Ausgangs

SCALE

Sie haben damit die Möglichkeit, statt über das Bedienmenü, mit dieser Direktfunktion manuell zwischen den verschiedenen Bildformaten des HDMI-Ausgangs umzuschalten.

Ist ein Flachbildschirm mit HDMI-Eingang angeschlossen, so drücken Sie ein oder mehrmals die Taste SCALE auf ihrer Fernbedienung. Das Bildformat ändert sich daraufhin wie folgt:

480P/576P → 720P → 1080I → 480I/576I

- Sollten Sie Probleme bei der Darstellung des Bildes über den DIGITAL TV OUT Ausgang haben, so wechseln Sie auf die Verbindung mit Scartkabel und verändern die DV-OUT-Auflösungseinstellungen unter dem Menü Systemeinstellungen/TV-Einstellungen. Anschließend versuchen Sie erneut die Übertragung über die HDMI-Verbindung.

- Wird die HDMI-Auflösung auf die Werte auf 480p/ 576p oder 720p gestellt so wird aus technischen Gründen das Bild an der Scartbuchse unterdrückt, sobald ein HDMI-Kabel angeschlossen wird. Dies verhindert dann auch eine Aufnahme über die VCR-Scartbuchse.

5. MENÜ-INFORMATIONEN

Menü-Informationen

Mit den Einstellungen in den Menüs wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix oder eines digitalen DiSEqC 1.2-Drehmotors vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

5. Hauptmenü

• Vergewissern Sie sich, dass sie alle Kabelverbindungen richtig angeschlossen und alles richtig installiert haben. Wenn im Receiver noch die Werkseinstellungen geladen sind, ist noch keine Programmliste angelegt. Nach dem Einschalten öffnet sich der Bildschirm mit dem Hauptmenü. Im Normalbetrieb TV/Radio müssen Sie die Menütaste auf der Fernbedienung drücken, um zum Fenster für das Hauptmenü zu gelangen.
• Dieses Menü besteht aus 6 wichtigen Hauptmenüs, wie folgt:

• Programmverwaltung
- Installation
- Systemeinstellungen
- Software
- Spiele
• USB

Programmaticating To Programmaticate Radio-Programmaticate Abu Lümmeter

• Während der Installation die Auswahl mit OK bestätigen. Drücken Sie die Taste OK um die Listenbox anzuzeigen.
• Mit den Tasten PR+, PR- bewegen Sie sich im Menü jeweils um eine Zeile auf oder ab; drücken Sie die → + Taste um vom Hauptmenü zum Untermenü zu gelangen, und auch um sich nach links oder rechts zu bewegen.
• Um das Menü zu verlassen, drücken Sie die Tasten MENÜ oder EXIT auf der Fernbedienung.

5. MENÜ-INFORMATIONEN

5.1 Programmliste bearbeiten

• Drücken Sie OK oder die Taste ^+ um zum ersten Untermenüpunkt zu gelangen.
• Drücken Sie die Tasten PR+, PR- um die Markierung nach oben oder unten zu bewegen.
• Drücken Sie die Taste EXIT oder die △ Taste um zur linken Leiste des Menüs zu gelangen.
• Drücken Sie die Tasten PR+, PR- um die Markierung nach oben oder unten zu bewegen.
• Drücken Sie die Taste EXIT oder die △ Taste um zur linken Leiste des Menüs zu gelangen.

Programmverwaltung TV-Programmtime Planter-Programmtime Alle Limitform

5.1.1 TV-Programmliste

• Drücken Sie die Tasten um einen Satelliten auszuwählen.
• Drücken Sie die Tasten PR+, PR- um das Programm auszuwählen, das Sie sehen möchten, drücken Sie dann die Taste OK um das Programm im kleinen Fenster angezeigt zu bekommen. Wenn Sie die gelbe Markierung bewegen, um auf oder ab zu wählen, sehen Sie eine graue Zeile, die das derzeit eingestellte Programm im kleinen Fenster anzeigt.

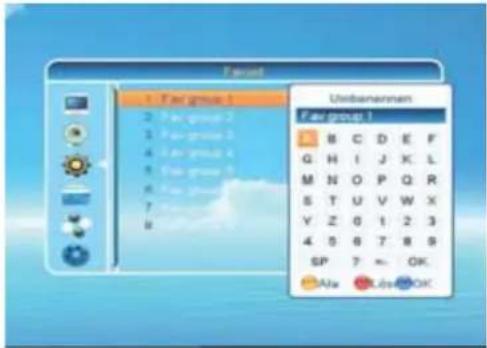

• Drücken Sie die FAV-Taste, um das Symbol FAV nach oben zu bewegen. Wählen Sie ein Programm aus und drücken Sie auf OK, um die Favoritenliste anzuzeigen. In der Liste wählen Sie die Gruppe aus, der Sie etwas hinzufügen wollen, drücken Sie dann OK, Sie sehen dann dass die Markierung für die Favoriten an der rechten Seite des gewählten Programms angezeigt wird.

Drücken Sie nochmals die Taste FAV, um den Favoritenmodus zu verlassen, das FAV-Symbol bewegt sich wieder auf seine ursprüngliche Position.

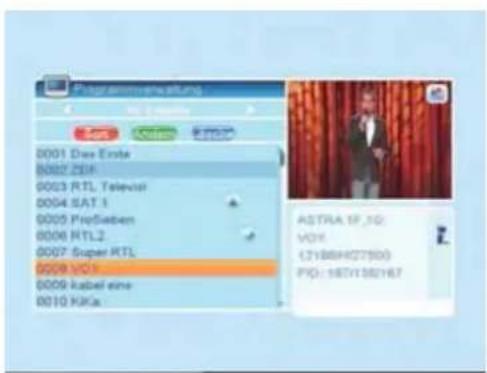

Tc Programmes 0001 Das Erste 0002 ZDF 0003 RTL Televis 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 Isabel eme- 0010 Kf.Ka A2TRA 1F,1G, ZDF 11RS4H427500 PID: 11S9126F11G

TV Programm Faw group 1 Faw group 2 Faw group 3 Faw group 4 Faw group 5 Faw group 6 Faw group 7 Faw group 8 0010 KHz ASTRA 1F.1G 224 £1954H27500 P# (£195130115)

5. MENÜ-INFORMATIONEN

• Drücken Sie die rote Taste, um das Symbol Sperren nach oben zu bewegen. Wählen Sie ein Programm, und drücken Sie auf die Taste OK um dieses Programm mit der Markierung für Sperren zu versehen. Sie können diese Markierung löschen, indem Sie nochmals die Taste OK drücken. Drücken Sie die rote Taste nochmals um den Sperrmodus zu verlassen, das Symbol Sperren bewegt sich wieder auf seine ursprüngliche Position.
• Drücken Sie die grüne Taste um das Symbol Überspringen nach oben zu bewegen. Wählen Sie das Programm und drücken Sie die Taste OK um dieses Programm mit der Marke Überspringen zu versehen. Sie können die Markierung wieder löschen indem Sie die Taste OK nochmals drücken.

Drücken Sie nochmals die grüne Taste, um den Modus Überspringen zu verlassen, das Symbol Überspringen bewegt sich wieder an seine ursprüngliche Position.

• Drücken Sie die gelbe Taste, um das Symbol Verschieben nach oben zu bewegen. Wählen Sie ein Programm und drücken Sie auf die Taste OK, um dieses Programm mit der Markierung Verschieben zu versehen. Drücken Sie die Tasten PR+, PR um die Markierung an die Stelle zu bewegen, an die Sie das Programm verschieben wollen, drücken Sie OK um die Eingabe zu bestätigen. Drücken Sie die gelbe Taste nochmals, um den Modus Verschieben zu verlassen, das Symbol Verschieben bewegt sich wieder an seine ursprüngliche Position.
• Drücken Sie die blaue Taste, um in den Modus Ändern zu gelangen.

TV/Programme 0001 Das Ende 0002 ZOF 0003 RTL Telesol 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 Isabel eins 0010 KfKa ASTRA 1F.1Q SAT.1 129459H22000 PIO: 255G05R255

Tal-Programmate 模式切换 0001 Das Erste 0002 ZDF 0003 RTL Televois 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel ems 0010 KPIa. ASTRA 1F, 3G RTL3 (2188)427500 PID: 198/128/168

TV Programmes 模式代码 0001 Dass Ende 0002 ZDF 0003 RTL Televis 0004 SAT 1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOY 0009 kabel ohne 0010 kUla ASTRA 1F,1Q VOY 12VBBHZCZBOS PIO: 1637136197

Programmeverwaltung 0001 Das Ende 0002 ZDF 0003 RTL Televor 0004 SAT 1 0005 ProSaben 0006 RTL2 0007 Super RTL 0008 VCI 0009 kabel eine 0010 KKA ASTRA 1F_1G: VCK (21BBHZ750) PIQ: 18DY138167

5. MENÜ-INFORMATIONEN

i. Sortieren (rote Taste)

Drücken Sie die rote Taste, um das Fenster mit der Liste zum Sortieren zu öffnen.

Name(A-Z):

in aufsteigender Reihenfolge, ohne das Zeichen \$, Nummern werden nach vorne sortiert, dann der Großbuchstabe, danach kleingeschriebene Buchstaben.

Name (Z-A):

umgekehrte Reihenfolge wie oben unter Name (A-Z).

Frei/verschlüsselt:

alle frei empfangbaren Programme werden nach oben sortiert, die verschlüsselten werden in der Liste nach hinten sortiert.

Sperre:

alle gesperrten Programme werden nach hinten sortiert.

Programmerverwaltung Name(A-Z): Name(Z-A) Freie/Verschki Spreen 0010 KHa ASTRA 18.10 SAT:1 125459422000 PID: .255256258

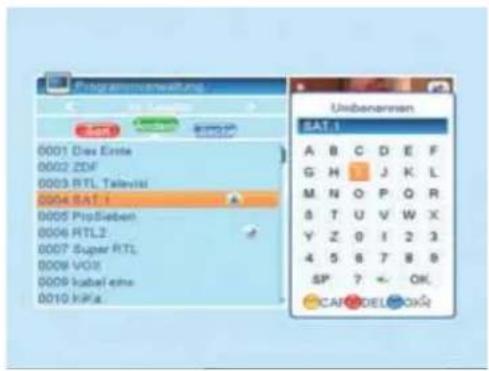

ii. Ändern (grüne Taste)

Drücken Sie die grüne Taste, um das Symbol Ändern nach oben zu bewegen. Wählen Sie das Programm, und drücken Sie die Taste OK um das Fenster Umbenennen anzuzeigen. Im Fenster Umbenennen drücken Sie die gelbe Taste um zwischen Großbuchstaben und Kleinbuchstaben zu wechseln; drücken Sie die rote Taste, um das Zeichen auf der Markierung zu löschen; drücken Sie die Tasten → ↑ um die Markierung nach links oder rechts zu bewegen;

Programmensetzen SAT 1 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT 1 0005 PropSieben 0006 RTL2 0007 Super RTL 0008 VOII 0009 kabel eins 0010 kIFa Unbenommen SAT 1 A B C D E F G H J K L M N O P Q R 8 T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? ← OK. CANODELDOVA

Drücken Sie die blaue Taste, um die Eingabe zu

speichern und das Menü zu verlassen, oder drücken Sie die Exit Taste, um das Menü zu verlassen und die Eingabe zu löschen.

5. MENÜ-INFORMATIONEN

iii. Löschen (blaue Taste)

Im Fenster Ändern drücken Sie auf die blaue Taste, das Symbol Löschen wird nach oben bewegt. Wählen Sie das Programm, und drücken Sie auf OK, es erscheint die Markierung Löschen neben dem Programm. Sie können die Markierung löschen indem Sie auf die Taste nochmals drücken.

Drücken Sie die Taste EXIT, es erscheint die Nachricht „Sind Sie sicher, dass sie speichern wollen?“. Drücken Sie die Taste JA, und bestätigen mit OK, um die Eingabe zu speichern, oder drücken Sie die Taste NEIN, und drücken Sie danach auf OK, ohne die Eingabe zu speichern.

Programmeverkaufung 0001 Dax Erste 0002 ZDF 0003 RTL Talenzi 0004 SAT 1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel eins 0010 KKA ASTRA 1F, 1D SAT 1 12545H22500 PID: 2550296258

5.1.2 Radio-Programmliste

Die Bedienung ist identisch mit der unter 5.1.1TV-Programmliste, und wird daher hier nicht noch einmal erklärt.

5.1.3 Alles löschen

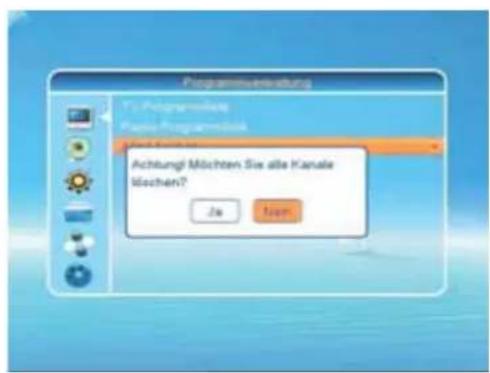

Bewegen Sie die Markierung zur Zeile Alles Löschen, drücken Sie die Taste OK. Es erscheint die Nachricht „Warnung! Wollen Sie wirklich alle Programme löschen?“. Drücken Sie die Taste EXIT, es erscheint die Frage „Wollen Sie die Eingabe wirklich speichern?“. Drücken Sie die Taste JA, und danach OK, um die Eingabe zu speichern, oder drücken Sie die Taste NEIN und dann OK um das Menü zu verlassen, ohne die Eingabe zu speichern.

Programmierung F2 Programmierung Paprio-Programmierung Achtungl Möchten Sie alle Kanale Mochen? Ja Iien

5. MENÜ-INFORMATIONEN

5.2 Installation

• Drücken Sie die Taste OK oder die Taste um das Fenster "des Untermenüs" anzuzeigen.
• Drücken Sie die Tasten PR+, PR- um die Markierung auf oder ab zu bewegen.
• Drücken Sie die Taste EXIT oder die Taste um zum linken Menü zu gelangen.

Installation Angegenamt: Einzüberschaff Zusiklusspreise Angegenaktivierung Sachanlage: Einzüberschaff Multi-Technische-Brutto Übrige

5.2.1 Antennen Anschluß

Drücken Sie die Tasten ↩ ↗ zur Wahl zwischen Drehantenne und stationärer Antenne.

Anschuss Anschuss USB1 People Anschuss

5.2.2 Satellitenliste

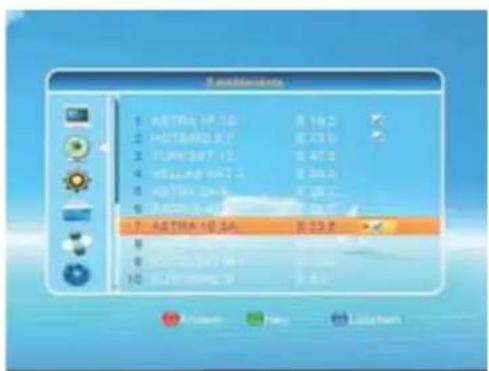

• Drücken Sie die Tasten PR+, PR- um den Satelliten zu wählen. Drücken Sie die Taste OK um einen Satelliten zu wählen und zu markieren, drücken Sie die Taste OK nochmals um die Wahl und die Markierung wieder zu löschen.
• Wenn kein Satellit empfangen wird, sind die roten und blauen Tasten ohne Funktion.

Satiakarbox 1 ASTRA IP.1G 8.19.2 2 HUTTAWAY 8 € 73.0 3 PLANNAT 12 € 42.5 4 HELLAPE 547 € 38.0 5 ASTRA 248 € 28.7 6 ASTRA 248 € 28.7 7 ASTRA 248 € 28.7 8 ASTRA 248 € 28.7 9 ASTRA 248 € 28.7 10 EARTON 248 € 15.5 OK Cancel Cancel Cancel

Camera 1 ASTRA 1F 1.0 2 POTR402.8.7 3 LSPW387.1.5 4 VSSL6A9 0.47.3 5 ASTRA 0.5-3 6 AOSI 1.0-3 7 ASTRA 10.5A 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

5. MENÜ-INFORMATIONEN

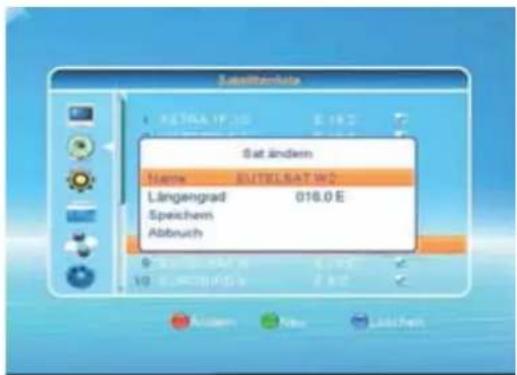

- Drücken Sie die rote Taste, um das Fenster Namen ändern zu öffnen. Drücken Sie die Tasten PR+/PR- um die Markierung auf oder ab zu bewegen.

Name: Drücken Sie die Zifferntasten um den Namen des Satelliten zu verändern, bitte schlagen Sie im Abschnitt Programmnamen ändern nach.

Längengrad: Drücken Sie die Tasten

um zwischen Längengrad Ost und West zu wechseln. Drücken Sie die Taste OK, danach können Sie die Zifferntasten verwenden, um den Längengrad zu verändern, danach drücken Sie auf die Taste EXIT oder die Tasten PR+/PR- um den Editiermodus zu verlassen. Die Spanne reicht von 0 bis 180 Grad Länge. Wenn ein Wert außerhalb dieses Bereichs liegt, informiert Sie der Bildschirm „Außer Bereich“, wenn Sie die gelbe Taste auf der Fernbedienung drücken.

Nach Einstellung des Wertes wählen Sie Speichern, um den Wert zu speichern und das Menü zu verlassen, oder wählen Sie Abbruch, um das Menü zu verlassen ohne den Wert zu speichern.

- Drücken Sie die grüne Taste um das Fenster „Neuer Satellit anlegen“ zu öffnen. Die Bedienung erfolgt wie im Fenster Satellit oben beschrieben, und wird hier nicht noch einmal erläutert.

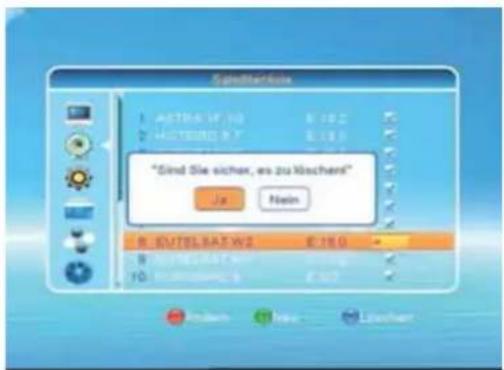

- Drücken Sie die blaue Taste, es erscheint der Text „Sind Sie sicher, dass Sie löschen wollen?“. Drücken Sie die Taste JA, und bestätigen Sie mit OK, um den gewählten Satelliten zu löschen. Sie können die Auswahl rückgängig machen, indem Sie bei NEIN die Taste OK drücken.

Sat Kindem Name BUTELSAT M2 Längengrad 016.0 E Speichem Abbruch 0 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240 245 250 255 260 265 270 275 280 285 290 295 300 305 310 315 320 325 330 335 340 345 350 355 360 365 370 375 380 385 390 395 400 405 410 415 420 425 430 435 440 445 450 455 460 465 470 475 480 485 490 495 500 505 510 515 520 525 530 535 540 545 550 555 560 565 570 575 580 585 590 595 600 605 610 615 620 625 630 635 640 645 650 655 660 665 670 675 680 685 690 695 700

Satwitt Hirzu Name Längengrad 000.0 E Epenchem Abbruch 9 10 Anisem New Laubien

Speßberklasse 1 ASTRA 9 F. NO 2 ACTUERNO 8 F. *Sind Sie sicher, es zu Kscherel* Ja Nain R. EUTSELBAT.W2 E. 160 B. EUTSELBAT.W2 E. 160 10. EUTSELBAT.W2 E. 160 Kluehren C11 New Löchinen

5. MENÜ-INFORMATIONEN

5.2.3 Antenneneinstellung

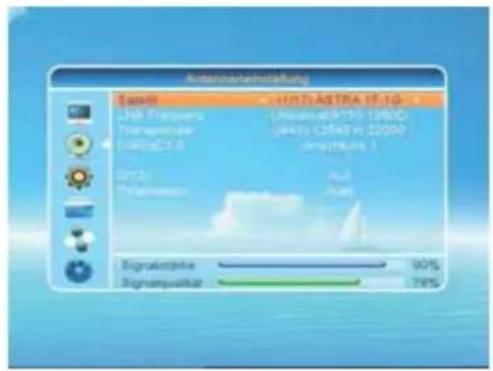

Teil A: Fest installierte Antenne

Wählen Sie im Fenster Antennenanschluß den Eintrag Feste Antenne.

- Satellit: Alle gewählten Satelliten in der Satellitenliste werden angezeigt. Drücken Sie die ☐ ☐^+ Tasten, um den Satelliten im Kreis zu wählen. Oder drücken Sie die Taste OK, dann wird die Liste angezeigt, und Sie können den gewünschten Satelliten wählen. Drücken Sie zur Bestätigung auf die Taste OK.

• LNB Freq, Transponder, DiSEqC1.0, DiSEqC1.1: Bedienung wie oben.
• 22K, 0/12V, Tonkontrolle, LNB Strom: Drücken Sie die △ △+ Tasten um den Eintrag im Kreis zu wählen.

Antennastechniksaufung E-mail: e107-ASTRA IP-10 Email Transfers Transpapiere 1985≤21.0 Email Transpapiere Signalcode Signalcode 90% Signalcode 78%

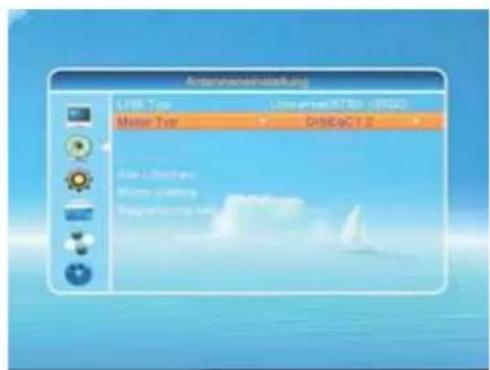

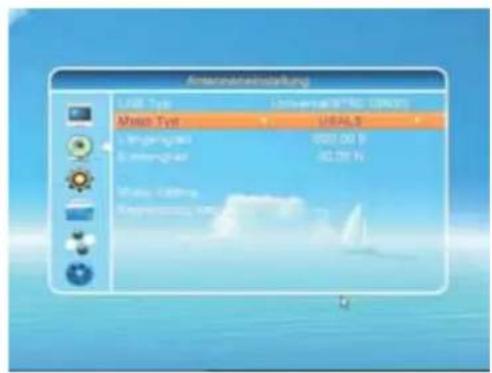

Teil B: Motorantenne

Wenn Sie im Fenster Antennenanschluß die Option Motorantenne gewählt haben.

• LNB-Typ: Wählen Sie den entsprechenden LNB-Typ.
• Motortyp: Wählen Sie entweder DiSEqC1.2 oder USALS. Wenn Sie DiSEqC1.2 wählen, erscheinen die folgenden Einträge zum Örtlichen Breitengrad und Örtlichen Längengrad in grau.

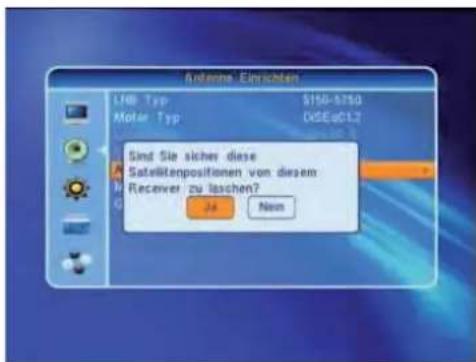

• Alles löschen: Drücken Sie die Taste OK, es erscheint die Mitteilung „Sind Sie sicher, dass Sie die Satellitenpositionen dieses Receivers löschen möchten?“. Drücken Sie bei JA die Taste OK um alle Satellitenpositionen, die derzeit im Receiver gespeichert sind, zu löschen.

Antennahelninstellung Maser Tver DHSB@CT 2 File Editungen Maser Geringer Regenützung von 1980

Antenna Einrichten USB Typ $150-5750 Motor Typ OSE@CLT Sind Sie sicher diese Satelitenpositionen von diesem Receiver zu laschen? 24 Nom

5. MENÜ-INFORMATIONEN

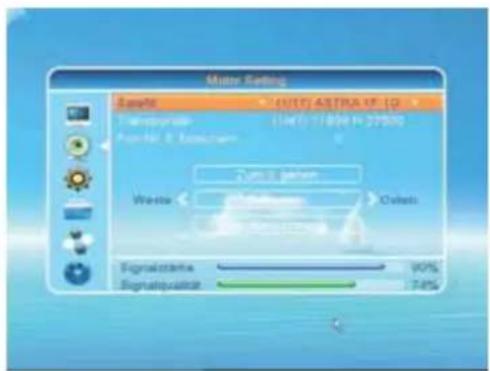

- Motoreinstellungen: Drücken Sie die Taste OK um das Fenster Motoreinstellungen zu öffnen.

Satellit: Drücken Sie die Tasten ≡ um den Eintrag im Kreis zu wählen. Oder drücken Sie die Taste OK, dann öffnet sich ein Auswahlfenster mit der Satellitenliste, und Sie können einen Satelliten wählen. Drücken Sie zur Bestätigung die Taste OK.

Transponder: Bedienung wie oben.

Position Nr., & Speichern: Die Einstellungen

reichen von 0 bis 63. „O“ bezeichnet die ursprüngliche Position.

Sie können den entsprechenden Wert wählen, wenn Sie die Antenne gedreht haben.

Go to X (zu X gehen): Drücken Sie die Taste OK um das Fenster zu öffnen und die Liste anzuzeigen, wählen Sie die entsprechende Position (Referenz oder von 1 bis 63) um die gewählte Position einzustellen.

West Ost: Drücken Sie die Taste ≡ um in Richtung West zu drehen, die Taste ≡ um in Richtung Ost zu drehen. Drücken Sie die Taste OK. Es erscheint die Frage: „Sind Sie sicher, dass Sie die Position für diesen Satelliten ändern wollen?“ Drücken Sie bei JA auf die Taste OK, um die aktuelle Position zu speichern, oder drücken Sie bei NEIN auf OK um den Vorgang zu löschen.

Neu berechnen: Drücken Sie auf die Taste OK. Es erscheint die Frage: „Sind Sie sicher, dass Sie die Position dieses Satelliten ändern wollen?“. Drücken Sie bei JA auf die Taste OK um die Position neu zu berechnen.

- Begrenzung setzen : Drücken Sie die Taste OK, es erscheint das Fenster Grenze Setup.

Grenze Setup: Drücken Sie die Tasten

um zwischen Begrenzung aus, Grenze Ost und Grenze West zu wählen.

Grenze Setup: Bewegen Sie die Markierung zur Position Grenze Setup. Sie können 📋 drücken, um nach Westen zu drehen, bzw.

+ um nach Osten zu drehen.

Gehe zu Referenz: Drücken Sie OK um zur Referenz zu gehen. Wenn Sie im obigen Eintrag Grenze Setup die Zeile Begrenzung aus wählen, erscheint dieses Feld grau.

Regenösung setzen Regenösung setzen Regenösung zum Regenösung setzen Getzt für Referenz

5. MENÜ-INFORMATIONEN

- Wenn Sie USALS wählen, erscheint das Feld Alles löschen grau. Längengrad, Breitengrad: Drücken Sie die Tasten um zwischen West und Ost zu wählen, oder drücken Sie die Tasten um zwischen Nord und Süd zu wechseln. Drücken Sie die Taste OK um in den Bearbeitungsmodus zu gelangen. Mit Hilfe der Zifferntasten 0 bis 9 geben Sie den Längengrad oder Breitengrad Ihres Standortes ein, dann drücken Sie auf EXIT oder MENÜ um das Menü zu verlassen. Die Skala für den Längengrad reicht von 0 bis 180, die für den Breitengrad von 0 bis 90. Wenn der eingegebene Wert außerhalb dieses Bereichs liegt, zeigt das System die Meldung „Ausser Bereich“ an wenn Sie dieses Fenster verlassen. Drücken Sie auf OK um diesen Dialog zu verlassen.

- Motoreinstellung: Drücken Sie die Taste OK um das Fenster Motoreinstellung zu öffnen. Satellit, Transponder: Drücken Sie die Tasten um Satellit oder Transponder zu wählen, oder drücken Sie die Taste OK, dann erscheint eine Auswahlliste, und Sie können die Auswahl aus der Liste treffen.

Amerzufrikaufnahme U88 Tyft U89000000000000000000000000000000000000000000000000000000000000000000 Mater Tyft U8945 Lingengesamt 263.00 € Sümmengesamt 42,78 € Mater 148888 Kapitalvermögen 263.00 €

Motor Setting Gewicht HON ELASTRA 16.10 (74%) (78%) (82%) Signalstärte 00% Signatquotität 24%

5.2.4 Einzel-Satellitensuche

• Satellit: Drücken Sie die Tasten um den Satelliten zu wählen, der im Kreis angezeigt wird. Oder drücken Sie die Taste OK um den gewünschten Satelliten aus der angezeigten Liste auszuwählen, drücken Sie nochmals OK um Ihre Auswahl zu bestätigen.
• Nur Frei: Drücken Sie die Tasten um zwischen JA (nur frei empfangbare Programme) und NEIN zu wählen.
• Programmsuche: Drücken Sie die Tasten
• um eine Option zu wählen: TV+Radio, TV-Programme, Radio.

• Netzwerksuche: Wählen Sie JA oder NEIN. Wenn Sie in der folgenden Zeile Suche die Option Autosuche einstellen, erscheint dieses Feld grau.
• Suchmodus: Drücken Sie die Tasten um zu wählen zwischen Autosuche und Voreingestellter Suche. Die Autosuche sucht blind alle Frequenzen ab, die Voreingestellte Suche sucht die vorher gewählten Frequenzen ab.
• Suche: Drücken Sie die Taste OK um den Suchvorgang zu starten.

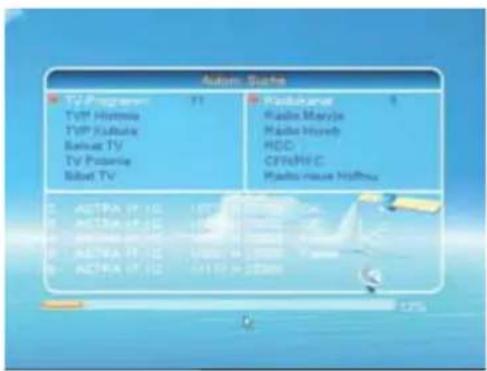

Auto: Suisse TV Program TVP Humonia TVP Kufung Betwe TV TV Potente Mabel Tv Kathakaral Radix Marjus Radix Hureb HDC CPINWIC Radix House Hafmou ASTRA 07.12 ASTRA 07.12 ASTRA 07.12 ASTRA 07.12 04159 m 2300

5.2.5 Multi- Satellitensuche

Mit dem Fenster Multi- Satellitensuche können Sie gleichzeitig mehrere Satelliten absuchen.

• Satellit: Alle gewählten Satelliten im Fenster Satellitenliste werden hier angezeigt. Drücken Sie die Tasten ≡ ≡ um Ihre Auswahl einzugeben.
• Nur Frei: Drücken Sie die △ Tasten um zwischen Ja und NEIN zu wählen.
• Programmsuche: Drücken Sie die Tasten ≡ ≡ um eine Option zu wählen: TV+Radio, TV-Programme, Radio.
• Netzwerksuche: Wählen Sie JA oder NEIN. Wenn Sie in der folgenden Zeile Suche die Option Autosuche einstellen, erscheint dieses Feld grau.
• Suchmodus: Drücken Sie die Tasten um zu wählen zwischen Autosuche und Voreingestellter Suche. Die Autosuche sucht blind alle Frequenzen ab, die Voreingestellte Suche sucht die vorher gewählten Frequenzen ab.
• Suche: Drücken Sie die Taste OK um den Suchvorgang zu starten.

5.2.6 Transponderliste (TP Liste)

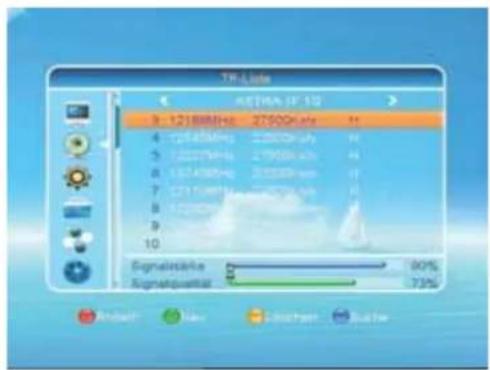

- Drücken Sie die Tasten PR+,PR- um den gewünschten Satelliten zu wählen.

Multi-Scale Sorter 2x3x4 Top 17A Top 17A Top 17A ASTRA 1F.10 TURK.SAT 1C ASTRA.2A-B- ASTRA.1E.3A (1) T: ASTRA.1F.12 /4 T2+4 Pass Auto - Source Suzie ASTRA.1F.10 HOTBIRD-6,7 HELLAS S&T.2 BADR-3,4EU BUTELSAT W1

TR-Like TR-10A 1F 12 9: 12188MHz 27500kHz 44 4: 12188MHz 27500kHz 44 5: 12227MHz 27500kHz 44 6: 12345MHz 27500kHz 44 7: 12375MHz 27500kHz 44 8: 12390MHz 27500kHz 44 9: 12405MHz 27500kHz 44 10: 12420MHz 27500kHz 44 Signalparameters Signalparameters 90% 73%

5. MENÜ-INFORMATIONEN

• Drücken Sie die rote Taste um das Fenster Transponder bearbeiten zu öffnen. Frequenz, Symbolrate: Drücken Sie die Tasten um jeweils um einen Schritt auf oder ab zu gehen. Oder drücken Sie die Zifferntasten (0-9) um den gewünschten Wert einzugeben. Der Frequenzbereich erstreckt sich von 3000 bis 13450, Symbolraten liegen im Bereich 1000\~45000. Wenn der eingegebene Wert außerhalb dieses Bereichs liegt, kehrt der Wert wieder zum ursprünglichen Wert zurück. Polarität: Drücken Sie die Tasten um zwischen Vertikal und Horizontal zu wählen.
• Drücken Sie die grüne Taste um das Fenster Transponder hinzufügen zu öffnen. Die Bedienung erfolgt wie oben unter Transponder bearbeiten beschrieben.
• Drücken Sie die gelbe Taste um ein Fenster mit der Frage „Wollen Sie das wirklich löschen?“ zu öffnen. Drücken Sie bei JA auf die Taste OK um den gewählten Transponder zu löschen, oder drücken Sie Taste EXIT um die Eingabe zu löschen und das Menü zu verlassen.
• Drücken Sie die blaue Taste um das Fenster Transpondersuche zu öffnen. Nur Freie, Programmsuche, Netzwerksuche: Drücken Sie die Tasten → △ + um die gewünschte Option zu wählen. Drücken Sie bei OK auf die Taste OK um den Suchvorgang zu starten.

TP Lists TIP LISTA (10.1) Frequency 12186 MHz Symbolrate 27300 KS/s Translation H Speicher Abbrevs Signal strength 90% Signetquartile 73%

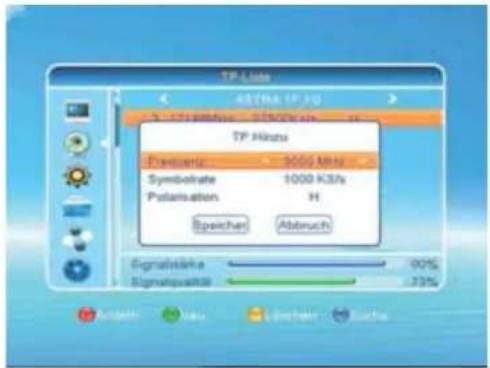

TP Hertz Frequency 3000 MHz Symbolate 1000 KHz Putations H Speicher Abbruch Signalstehne 90% Signalquartite 73%

TP-Liste 4GTRIA.19.33 3: 12180MHz 27500Ku 4: 12540MHz 23000Ku "Bind Sie sicher, es zu Küchen!" Ja Nein 10 Signalstärke 90% Signatruktur 74%

TP-Liste ASTRA TP-List TP-Suche Nur FTA Ja Programmeuche TV + Radio Suche auf Nabeur Nain OK Abbruch Signalstärke 90% Signalquella 74%

5. MENÜ-INFORMATIONEN

5.3 Systemeinstellungen

• Drücken Sie die Taste OK oder die Taste t um die Markierung zum rechten Menü zu bewegen.
• Drücken Sie die Tasten PR+, PR- um die Markierung auf oder ab zu bewegen.
• Drücken Sie die Taste EXIT oder die Tasten um zum linken Menü zu gehen.

ZusitensendeRangen 1.0.14 To Zutiken Injahr einschinen Taste-Erwartung Omsicherung 2.0.15 2.0.16 2.0.17 2.0.18 2.0.19 2.0.20 2.0.21 2.0.22 2.0.23 2.0.24 2.0.25 2.0.26 2.0.27 2.0.28 2.0.29 2.0.30 2.0.31 2.0.32 2.0.33 2.0.34 2.0.35 2.0.36 2.0.37 2.0.38 2.0.39 2.0.40 2.0.41 2.0.42 2.0.43 2.0.44 2.0.45 2.0.46 2.0.47 2.0.48 2.0.49 2.0.50 2.0.51 2.0.52 2.0.53 2.0.54 2.0.55 2.0.56 2.0.57 2.0.58 2.0.59 2.0.60 2.0.61 2.0.62 2.0.63 2.0.64 2.0.65 2.0.66 2.0.67 2.0.68 2.0.69 2.0.70 2.0.71 2.0.72 2.0.73 2.0.74 2.0.75 2.0.76 2.0.77 2.0.78 2.0.79 2.0.80 2.0.81 2.0.82 2.0.83 2.0.84 2.0.85 2.0.86 2.0.87 2.0.88 2.0.89 2.0.90 2.0.91 2.0.92 2.0.93 2.0.94 2.0.95 2.0.96 2.0.97 2.0.98 2.0.99 2.1

5.3.1 Bediensprache

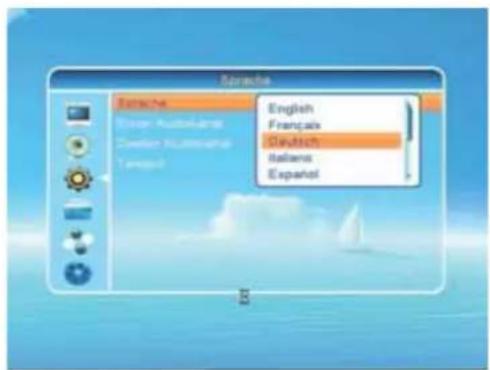

• Drücken Sie die Taste OK um das Sprachmenü zu öffnen. Drücken Sie die Tasten ^+ um die Sprache zu wählen, die im Kreis angezeigt wird, drücken Sie die Tasten PR+, PR- um die Markierung innerhalb des Kreises auf und ab zu bewegen..
• Drücken Sie die Taste MENÜ oder EXIT um die Eingabe zu speichern und das Menü zu verlassen.
• Zu den verfügbaren Sprachen schauen Sie bitter unter den Benutzereinstellungen nach.

Sprache English Français Deutsch Italien Español

5.3.2 TV-Einstellungen

Drücken Sie die Tasten PR+, PR- um die Markierung auf oder ab zu bewegen. Drücken Sie die Tasten ≡ ≡ um die Einstellung zu verändern. Die Änderung ist sofort wirksam.

• HDMI : Wählen Sie unter 480i/576i, 480P/576P, 720P und 1080i.

Sie können diese Einstellungen auch direkt mit der 'HDMI' -Taste auf der Fernbedienung umschalten, ohne dieses Menü aufzurufen.

• Bildformatmodus: Optionen zur Wahl: 4:3 LetterBox, 4:3 PanScan, 16:9.
• Videoausgang: Wählen Sie zwischen RGB und CVBS.

5.3.3 Lokale Zeiteinstellung

GMT Nutzung: Wählen Sie EIN oder AUS. Bei EIN wird die Uhrzeit automatisch vom Satelliten geholt.

- Abweichung zu GMT: Wenn Sie in der Zeile GMT anwenden die Option AN wählen, wählt das System die Zeit und das Datum automatisch.

Die Felder Datum und Zeit erscheinen grau.

GMT Kluying GMT Verkauführung Lakumehrt Lagers, Algers Madrid Barcelona, Paris, Brussels, Amsterdam, Geneva, Frankfurt, O Ulz, Copenhagen, Ronia Berlin, Prague, Zagreb, Vienna, Stockholm.

Wählen Sie im Eintrag Abweichung zu GMT die gewünschte Einstellung für Ihre Region. Werksseitig ist die Einstellung GMT AN eingestellt.

- Sommerzeit: Wählen Sie EIN oder AUS. Bei AUS wird die Standardzeit angezeigt, bei EIN zeigt die Uhr eine Stunde später an.

- Datum, Zeit: Wenn Sie unter GMT anwenden die Option AUS wählen, werden die Einträge Datum und Zeit aktiv, das Feld GMT anwenden erscheint grau. Nutzen Sie die Zifferntasten zur Eingabe der gewünschten Werte. Nach der Eingabe drücken Sie die Taste MENÜ oder die Taste EXIT um die Eingabe zu speichern und das Menü zu verlassen. Wenn der Eingabewert nicht gültig ist, erscheint die Abfrage: „Eingabe ungültig! Wollen Sie weiter ändern?“. Drücken Sie bei JA auf die Taste OK um fortzu fahren, oder drücken Sie bei NEIN auf die Taste OK um das Menü zu verlassen ohne die Eingabe zu speichern.

5.3.4 Timereinstellungen

Wenn kein Programm eingestellt ist können Sie nicht in dieses Fenster gelangen. Sie können maximal 8 Timer einstellen. Drücken Sie auf Timer wählen auf oder ab, und drücken Sie auf OK um das Einstellungsfenster zu öffnen.

- Timer Wiederholung : Die werksseitige Einstellung ist AUS. Sie können die folgenden Timertypen setzen: Einmal, täglich, wöchentlich, monatlich und jährlich.

• Service : Wählen Sie zwischen Kanal und Aufnahme Wenn Sie Kanal wählen, wird das Weckprogramm in der folgenden Zeile angezeigt. Wenn Sie Aufnahmewählen, wird der gewählte Kanal zur Einschaltzeit auf den angeschlossenen USB-Speicher aufgenommen.

- Einschaltdatum : Geben Sie mit Hilfe der Zifferntasten das gültige Datum ein.

- Einschaltzeit: Geben Sie hier die Uhrzeit für den Start der Aufnahme ein.

• Dauer: Geben Sie hier die Dauer in Stunden und Minuten für die Aufnahme ein.

Tensen-Einstellung 1. Ays 2. Ays 3. Ays 4. Ays 5. Ays 6. Ays 7. Ays 8.

Tensw-Ekstattung 15.29.2009-01-20 Ener Wiederbezug Service Kanal Programme babel eins Einschaftdatum 2009.01.20 Einschaftzeit 15:30 Dauer 62:00 Speicher Abbruch

5. MENÜ-INFORMATIONEN

- Dateiformat: Wenn Sie oben „Aufnahme“ gewählt haben, so können Sie hier das Format für die Aufnahmedatei wählen: TS: Transportstromdatei, PS: MPEG-Datei.

Drücken Sie MENÜ oder EXIT um die Eingabe zu speichern, und das Menü zu verlassen.

Timer Stop Modell: Diese Einstellung betrifft den Time-Shift-Betrieb während einer laufenden Aufnahme. Wenn das Ende eines Timerereignisses während einer Aufnahme erreich ist, haben Sie die Möglichkeit, den Receiver in den Standby-Betrieb zu schalten oder den Time-Shift-Betrieb ungestört weiterlaufen zu lassen (Einstellung „Weiter“).

5.3.5 Kindersicherung

Um das Fenster Kindersicherung zu öffnen, müssen sie das richtige Passwort eingeben. Das werksseitige Passwort ist 0000.

Das Masterpasswort lautet '8888'

• Menüsperre: Drücken Sie die Tasten um Ein oder Aus zu wählen. Wenn Sie „Ein“ wählen, benötigen Sie das Passwort um zu den meisten Fenstern Zugang zu erhalten.
  • PIN (Programmsperre) : Drücken Sie die Tastc.. um Ein oder Aus zu wählen. Werksseitig ist Aus eingestellt. Wenn Sie „Ein“ wählen, können Sie die in der Programmliste mit einer Sperre versehenen Programme erst nach Eingabe des richtigen Passworts sehen.
• Neues Passwort: Geben Sie das neue Passwort mit Hilfe der Zifferntasten [0-9] ein.
• Passwort bestätigen: Geben Sie das neue Passwort nochmals ein. Die Bestätigung des Passworts muss genau mit dem neuen Passwort übereinstimmen. Bei richtiger Eingabe meldet das System „Passwortänderung erfolgreich!“, bei fehlerhafter Eingabe werden Sie gebeten, das Passwort nochmals einzugeben.

Kinder Sachanungs Mani Spurzer Aus Aus Aus Aus Aus

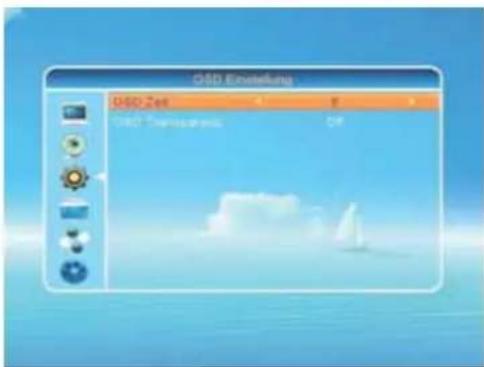

5.3.6 OSD-Einstellungen

• OSD Dauer der Anzeige: Drücken Sie die Tasten um die Dauer von 1 bis 10 in Einerschritten zu wählen. Die werksseitige Einstellung ist 5.
• OSD Durchsichtigkeit: Drücken Sie die Tasten
• um zu wählen:

Aus, 10%, 20%, 30%, 40%. Die werksseitige Einstellung ist Aus.

Drücken Sie die Tasten MENÜ oder EXIT um die Eingabe zu speichern und das Menü zu verlassen.

QSD Enstellung QSD Zeit OBO Cempezernis CF

5. MENÜ-INFORMATIONEN

5.3.7 Favoritenliste

In diesem Fenster werden 32 Favoritengruppen aufgelistet. Drücken Sie die Tasten PR+, PR-um eine zu wählen und drücken Sie die Taste OK um das Fenster Umbenennen zu öffnen. Die Bedienung ist ansonsten wie oben unter Satelliten hinzufügen beschrieben.

5.3.8 Anderes

• LNB Versorgung : Wählen Sie Ein oder Aus.
- Programmtyp: Wählen Sie Alle, Freie oder Verschlüsselte.
- Programmwechsel: Wählen Sie zwischen Standbild und Schwarzer Bildschirm.
- PIP Funktion: Dies schaltet die Bild-inBild Funktion Ein oder Aus. Mit EIN können Sie mit Hilfe der PIP-Taste ein kleines Bild rechts oben im Bildschirm einblenden. Weitere Information siehe Abschnitt 4.11.
- Remote System: Sie stellen in dieser Zeile ein, auf welchen Fernbedienungscode der Receiver reagieren soll, Code A oder Code B. Um in

Far group 1 Far group 2 Far group 3 Far group 4 Far group 5 Far group 6 Far group 7 Far group 8

dieser Zeile von System A auf B umzuschalten, müssen Sie die Taste Shift auf der Fernbedienung FB22 gedrückt halten, und dann die Taste betätigen.

Um System B in einem Receiver zu nutzen, müssen Sie während den Operationen die Taste Shift gedrückt halten, dann können Sie alle Tasten bedienen.

Wird System A genutzt, so können die Tasten direkt bedient werden.

Es ist zu empfehlen System B für den VCR Receiver zu benutzen, da dieser weniger oft bedient wird. Somit ist der Zugang zum TV Receiver mit System A sofort möglich.

"Dual-Mode"-Fernbedienung mit 2 IR Codes: Damit ist es möglich 2 gleiche Geräte mit nur einer Fernbedienung getrennt zu steuern. Zusätzliche Taste zur Code-Umschaltung

Geeignet für folgende Digital Receiver:

DR 600 DX 580 ZX 2100

DX 1600 DX 3010 ZX 2102

DY 3300 ZX 67

DX 2200 ZX 69

DX 2202 TX 400 ZX 590

DX 64 TX 500 ZX 900

DX 65 ZX 1100 DX 610

DX 2600 ZX 620

DY 3350

5. MENÜ-INFORMATIONEN

Auto-Standby

Standby < 1,4 Watt Betrieb < 4,8 Watt Energie Efficiency

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann in diesem Menü vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Längere Timer Aufnahmen sind trotzdem möglich, da diese Vorrang vor der Auto-Standby Funktion haben.

Aktivieren Sie mit den Tasten PR▼ und OK den Menüpunkt "Auto Standby" um die Einstellungen für die automatische Abschaltung des Receivers vorzunehmen.

Anderes LNB Versorgung Ein Programm Type Komplett Programmwechsel Schwarzbild PIP_Funktion Ein Remote System A Auto Standby Ein Dauer 13:00 Timer Stop Mode in den Standby ⇒ Aus, Ein ⇒ 00:01 ....24:00; 03:00 1 Minute ... 24 Stunden

Auto Standby Wenn die Funktion eingeschaltet ist (Ein), so können Sie in der nächsten Zeile die Dauer einstellen, nach welcher Zeit das Gerät in den Stromsparbetrieb geschaltet werden soll, wenn keine Aktion mehr mit der Fernbedienung getätigt wird,. Mit Aus kann der Auto Standby Timer ganz abgeschaltet werden. Voreinstellung: "Ein"

Dauer (Stunden) Stellen in dieser Zeile mit den Zifferntasten 0 ... ein, nach welcher Zeit sich der Receiver automatisch auf den Stromsparbetrieb (Standby) ausschalten soll (Stunden und Minuten, 00:01 Minute - 24:00 Stunden). Voreinstellung: "03:00" (3 Stunden) Mit EXIT werden die Einstellungen übernommen.

5. MENÜ-INFORMATIONEN

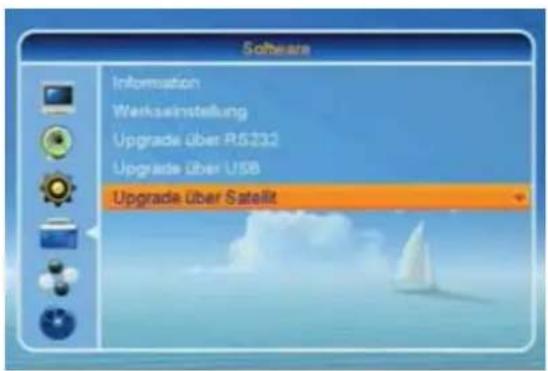

5.4 Software

• Drücken Sie die Taste OK oder die Taste um das Untermenüfenster zu aktivieren.
• Drücken Sie die Tasten PR+, PR- um die Markierung auf oder ab zu bewegen.
• Drücken Sie die Taste EXIT oder die Taste um zum linken Menü zu gelangen.

Software Information Werteinveratung Lagende der Post Lagende des Taxis

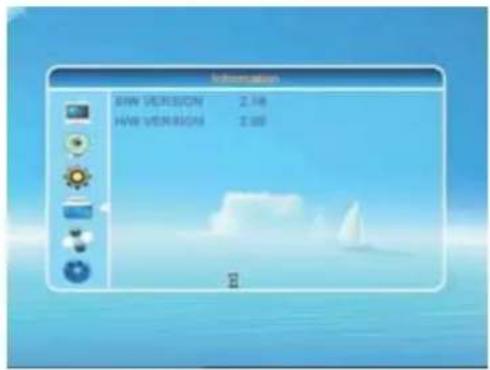

5.4.1 Information

Drücken Sie die Taste OK um das Fenster Information zu öffnen.

WIN VERSION 2.18 HAW VENRSIGN 2.09

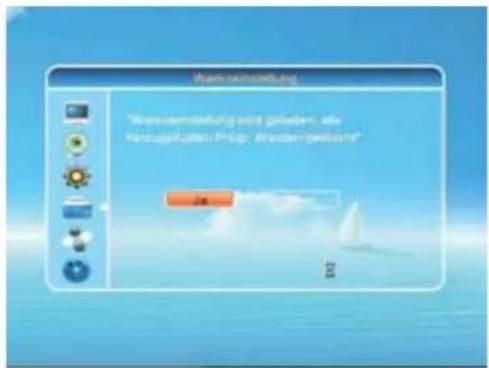

5.4.2 Werkseinstellung aktivieren

Drücken Sie die Taste OK um das Fenster Werksseitige Einstellung zu öffnen.

Wählen Sie JA, und drücken Sie die Taste OK um die werksseitige Einstellung wiederherzustellen. Alle selbst gemachten Programmveränderungen und Einstellungen werden gelöscht.

Wählen Sie NEIN und drücken Sie die Taste OK um diesen Vorgang abzubrechen, oder drücken Sie die Tasten MENÜ oder EXIT um den Vorgang abzubrechen und das Menü zu verlassen.

Wertenswicklung "Wertenswicklung wird geladen, als festzugekigen Progs: Werten gewinne?"

6. USB-ANSCHLUSS

6.1 USB-Anschluss

Der Receiver ist mit einer USB 2.0 Schnittstelle ausgestattet, über die verschiedene Zusatzfunktionen genutzt werden können:

6.1 USB-Anschluss 43

6.1.1 Installation/ Anschluss von USB-Geräten 43
6.1.2 Menü 'Video Verwaltung' 44

6.2 VIDEO-Aufnahmen 47
6.3 Video Einstellungen 52
6.4 Bilder 53
6.5 Musik-/MP3-Dateien 55
6.6 Dateienverwaltung am PC 56

Die benötigte Aufzeichnungskapazität einer Sendung hängt von der Ausstrahlung ab - ob bewegte Bilder mit vielen Details oder z.B. Zeichentrickfilme gesendet werden. Eine 80 GByte fassende Festplatte hat daher eine maximale Spieldauer von ca. 32 –48 Stunden.

6.1.1 Installation/ Anschluss von USB-Geräten

- Grundsätzlich ist es möglich alle handelsüblichen USB-Speichermedien, wie externe Festplatten und USB-Sticks anzu-schließen.

schnielsen. Externe Festplatte USB

USB Speicher Stick

• Um eine möglichst fehlerfreie Funktion über die USB-Schnittstelle zu gewährleisten, sollte bei den USB-Speichermedien und den genutzten USB-Kabeln darauf geachtet werden, dass es sich möglichst um Produkte mit der USB High-Speed Spezifikation (Übertragungsrate 12-480Mbit/s) handelt.
• Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein. Falls nicht, so können Sie die Speichermedien über das USB-Menü „HDD Information“ (USB-Taste) im Receiver umformatieren (siehe Abschnitt weiter hinten in dieser Anleitung). Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine Datensicherung vornehmen.
• Bei der Verwendung externer USB-Festplatten sollten Sie beachten, dass, die Dauer der Erkennung einer Festplatte sowohl vom maximalen Speichervolumen, als auch von der tatsächlich genutzten Speicherkapazität abhängt. Der Erkennungsvorgang kann daher auch durchaus bis zu 40 Sekunden dauern.
• Beachten Sie, den Erkennungsvorgang ('USB lesen ...') beim Einschalten oder Anstecken eines externen Speichers abzuwarten, bevor Sie irgendeine Bedienoperation mit der Fernbedienung auslösen. Beendet ist die Erkennung nach Erscheinen der Meldung 'USB aktiv!'

6. USB-ANSCHLUSS

USB sicher entfernen

Mit diesem Befehl „USB sicher entfernen“ aus dem USB-Menü (USB -Taste) können Sie das externe Speichermedium beim Betriebssystem abmelden, damit keine Daten verloren gehen, falls noch ein Schreibvorgang stattfindet.

Meistens reicht die Zeit aber aus, wenn alle Menüs geschlossen sind, um den Speicher direkt abziehen zu können. Aufnahme oder Wiedergabe müssen allerdings beendet sein. ( REC, Play).

USB Video Verwaltung Video Einstellung Süller + Musik HDD in millions USB sicher andersen

Achtung! Eine direkte Verbindung zu einem PC/Notebook ist nicht möglich und darf auch nicht hergestellt werden, um Schäden an den Geräten zu vermeiden.

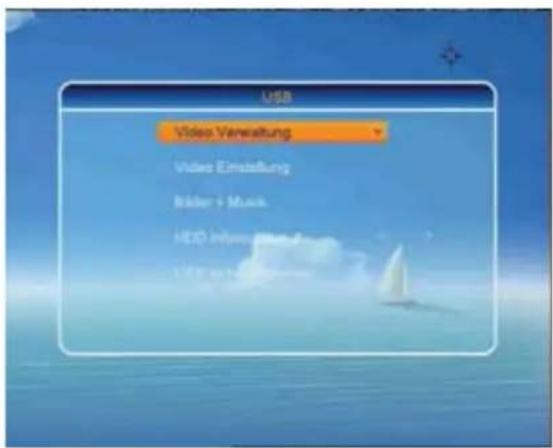

USB -Taste Mit der Taste USB gelangen Sie in das USB-Menü, wenn Sie tatsächlich einen externen Speicher am USB-Eingang angeschlossen haben. (Wenn der Eingang unbelegt ist, so sind die Menüpunkte transparent unterlegt und nicht anwählbar.)

Nun sehen Sie die Untermenüs, um Dateien (Video, Bild, Musik) auszuwählen, und zu starten oder um Grundeinstellung für den USB-Anschluss vorzunehmen:

Video Verwaltung

Video Einstellung

Bilder + Musik

HDD Information

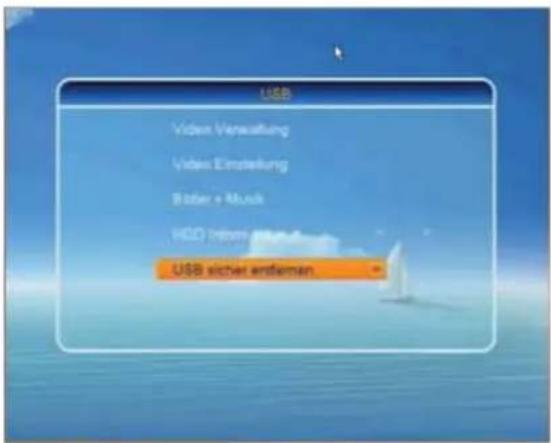

USB sicher entfernen

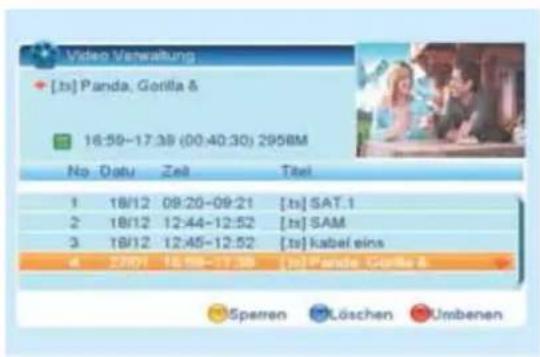

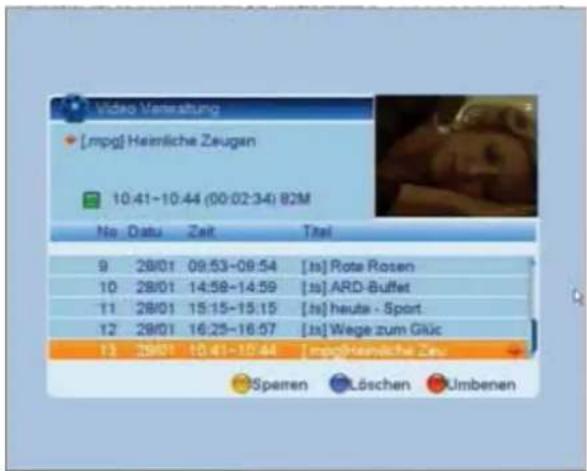

In diesem Menü können Sie die vorhandenen Aufnahmen bearbeiten.

OK -Taste: 'Play'

Wenn Sie die markierte Aufnahme mit OK bestätigen, wird diese abgespielt.

Video Verwaltung [ts] Panda, Gorilla & 16:59-17:38 (00:40:30) 2958M No. Datu Zeit Titel 1 18/12 09:20-09:21 [ts] SAT.1 2 18/12 12:44-12:52 [ts] SAM 3 18/12 12:45-12:52 [ts] kabel eins d 2707 18:18-17:38 [ts] Panda Gorilla & Sperten Löschen Umbenen

6. USB-ANSCHLUSS

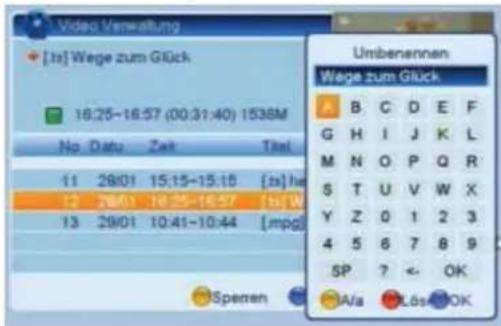

'Umbenennen' Titel einer Aufnahme ändern (

Wenn Sie den Titel einer Aufnahme ändern möchten, geben Sie in diesem Modus einen neuen Namen ein.

1. Wählen Sie zuerst mit PR ▲ PR ▼ den Titel aus und rufen Sie mit der Roten Taste ROT den Befehl 'Umbenennen' auf.

ROT - Taste)

Video Verwaltung [1st] Wege zum Glück 16:25-16:57 (00:31:40) 1538M No Datu Zeit Titel 11 29/01 15:15-15:15 [1st] he 12 29/01 16:35-16:57 [1st] W 13 29/01 10:41-10:44 [mpg] Speren Umbenennen Wege zum Glück A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? ← OK A/a LösOK

1. Mit den Cursor-Tasten PR ▲ oder wählen Sie einen

Buchstaben an, und bestätigen ihn mit OK. So verfahren Sie mit allen Buchstaben, bis der neue Name (ca. 20 Zeichen) komplett ist.

• Mit der Taste GELB können Sie zwischen Groß- und Klein-Buchstaben umschalten
• Mit der Taste ROT löschen Sie immer den letzten Buchstaben.
• Mit der Taste BLAU wird der neue Name der Aufzeichnung übernommen.
• Mit EXIT wird der alte Namen beibehalten.

⊗ 'Löschen' Löschen einer Aufnahme (BLAU - Taste)

Mit der BLAU Taste markieren Sie alle

Aufnahmen mit einem Ⓧ, die Sie lö- schen möchten. Wenn Sie die Taste Exit betätigen, werden Sie gefragt, ob Sie „wirklich speichern wollen“. Bestätigen Sie dies mit OK, werden die markierten Aufnahmen gelöscht.

Video Verswaltung [ ts] Wege zum Glück. 16:25-16:57 (00:31:40) 1536M No. Datu Zeit Titel 11 28/01 15:15-15:15 [ts] heute - Sport 12 29/01 16:25-16:57 [ts] Wege zum Glück 13 29/01 10:41-10:44 [mpg]Heimliche Zeu Sperten Löschen Umbenen

i 'Sperren' Sperren einer Aufnahme zur Kindersicherung (GELB - Taste)

Hiermit können Sie einzelne Aufnahmen sperren, die dann nur noch mit dem Passwort der Kindersicherung abgespielt werden können. Zum Sperren und Freigeben wird das Passwort der Kindersicherung (Werkseinstellung '0000') benötigt. Eine gesperrte Aufnahme erhält als Kennzeichnung hinter dem Namen das Symbol eines Vorhängeschlosses 📄.

Video Verwaltung [mpg] Heinliche Zeugen 10.41-10.4 No. Datu Password Eingeben 11 28/01 16:25-16:57 [ts] Wege zum Glück 12 28/01 16:25-16:57 [ts] Wege zum Glück 13 28/01 16:25-16:57 [ts] Wege zum Glück mpg Heinliche Zeit Sperren Löschen Umbenen

6. USB-ANSCHLUSS

6.1.3

INFO-Fenster

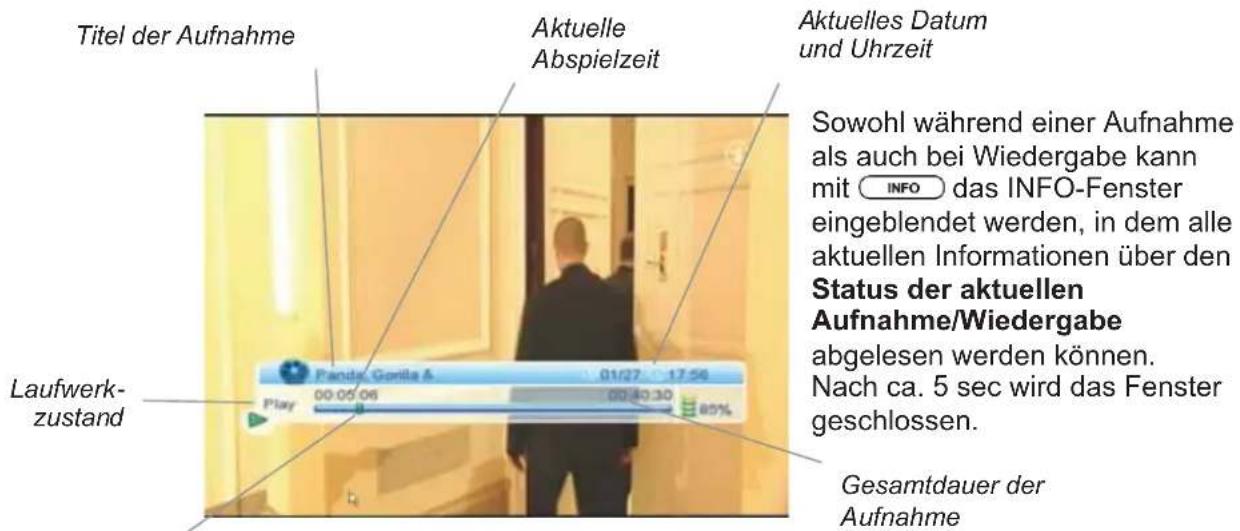

Titel der Aufnahme Aktuelle Abspielzeit Aktuelles Datum und Uhrzeit Sowohl während einer Aufnahme als auch bei Wiedergabe kann mit INFO das INFO-Fenster eingebendet werden, in dem alle aktuellen Informationen über den Status der aktuellen Aufnahme/Wiedergabe abgelesen werden können. Nach ca. 5 sec wird das Fenster geschlossen. Laufwerk- zustand Panda Gorilla & Play 00:05:06 01/27:17:56 00:40:30 80% Gesamtdauer der Aufnahme

Cursor für aktuelle Abspielzeit

Wenn Sie die Taste nachgestellte Szene Aufnahme 1 2008/12/18 09:20-09:21 [ts] SAT.1 2 2008/12/18 12:44-12:52 [ts] SAM 3 2008/12/18 12:45-12:52 [ts] kabel eins 4 2009/01/27 16:59-17:39 [ts] Panda, Gorilla & Panda, Gorilla & 01/27 18:14 Play 00:22:56 00:40:30 80%

nochmals mal drücken,

während das Fenster angezeigt wird, erscheinen alle Aufnahmen. Sie können dann direkt eine Aufnahme auswählen, die abgespielt wird. Eine laufende Aufzeichnung wird dadurch nicht unterbrochen.

Weitere Tasten auf der Fernbedienung

Mit der Taste REC können Sie eine Aufnahme direkt starten. Während einer Aufnahme oder Wiedergabe ist dies die Zeitlupe.

II Blaue Taste: Einfrieren des Bildes als Standbild bei einer Aufnahme oder Wiedergabe. Die Aufzeichnung wird dabei nicht unterbrochen. Durch erneutes Drücken der Taste wird von Bild zu Bild weitergeschaltet. Mit PLAY ▶ (Grüne Taste) wird die Wiedergabe fortgesetzt.

Grüne Taste: Setzt die Aufnahme/Wiedergabe fort

■ Weiße Taste: Stoppt die Aufnahme oder Wiedergabe

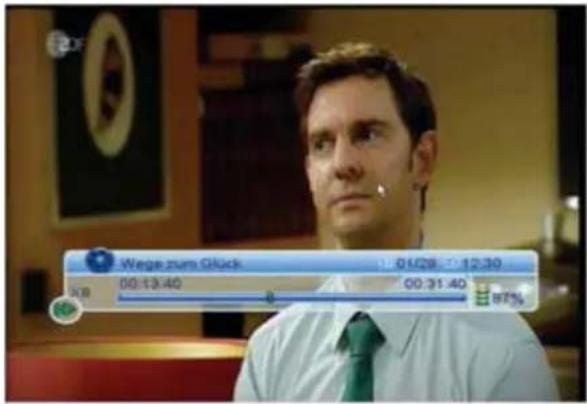

▶Gelbe Taste: Schneller Vorlauf, es sind 5 Geschwindigkeiten möglich. 2x, 4x, 8x, 16x, und 24x.

Rote Taste: Schneller Rücklauf, es sind es sind 5 Geschwindigkeiten möglich. 2x, 4x, 8x, 16x, und 24x.

PR OK/LIST PR▼ K3J DDI EPG INFO SAT TV/RADIO P/P SWAP ←PR FAV TV/AV AUDIO TEXT SCALE PAUSE MULTI SLOW SHIFT SLOW USB REC

6. USB-ANSCHLUSS

Sprungtaste: Mit diesen Tasten können Sie beim Abspielen um die Zeit vor und zurück springen, die Sie im Menü Video Einstellungen gesetzt haben.

Pfeiltasten rechts-links: Mit diesen Tasten können Sie in 10 Schritten innerhalb einer Wiedergabe springen, solange das Info Fenster angezeigt wird. Der Sprung wird dabei durch einen gelben Punkt angezeigt, den Sie mit OK bestätigen können.

SLOW ◀▶ Zeitlupenfunktion vorwärts/rückwärts für die Wiedergabe in je 3

Geschwindigkeiten: 12x , 14x , 1/8x

6.2 VIDEO-Aufnahmen

• Bei allen nachfolgend beschriebenen Aufnahmearten wird der Titel, soweit durch EPG-Daten vorhanden, und die Uhrzeit der gewählten Sendung automatisch als Information zur Aufnahme gespeichert.
• Die vom Receiver aufgezeichneten Video-Dateien sind im Transportstream-format .ts oder im PS Format .mpg abgespeichert. Dies kann im Menü Video Einstellung eingestellt werden.
• Menü-Einblendungen oder Menü-Operationen sind während einer Aufnahme grundsätzlich nicht möglich und daher gesperrt.
• Bei Aufnahmen, die mehr als 4 GB Speicher benötigen wird automatisch eine neue Datei geöffnet, da 4 GB die maximale Dateigröße im PC-Dateisystem ist. Kleinere Dateigrößen können im Menü Video Einstellungen festgelegt werden. Beim Abspielen werden die Dateien nacheinander automatisch abgespielt ohne dass der Betrachter das bemerkt.

Gerätefrontanzeige

Wähn der Aufnahme erscheint die „RE Cord“ Meldung in der LED-Anzeige

PLAY Während einer Wiedergabe erscheint die „Play“ Meldung in der LED-Anzeige

REC • Sofort-Aufnahme

Zur schnellen Aufzeichnung einer laufenden Sendung drücken Sie einfach die REC •-Taste. Während im Hintergrund die Aufnahme in das Speichermedium läuft, sichtbar an der Frontanzeige „REC“, können Sie das Programm weiterhin am Bildschirm verfolgen. Alle Programme, die auf dem Transponder gesendet werden, können parallel zu der Aufnahme eingeschaltet werden, ohne die Aufnahme zu stören. Durch drücken der OK

Taste werden Ihnen die Programme

angezeigt, die parallel zur Aufnahme möglich sind. Auch mit den Tasten hoch und runter können Sie in den verfügbaren Programmen schalten. Wenn Sie während einer Aufnahme nochmals die REC • Taste bei einem anderen Programm drücken, wird auch Dieses aufgezeichnet.

Gestoppt wird die Aufnahme manuell mit der weißen Taste STOP ☐ oder wenn Sie

2mal hintereinander die REC • Taste drücken wird ein Eingabefenster für die Stoppzeit eingeblendet.

[ns] ZDF 01:28 16:39 00:14:08 Start 16:25:46 End 18:25:46 OPEC ZDF

6. USB-ANSCHLUSS

PAUSE

Pausen-Aufnahme (Zwischenspeicherung mit Time-Shift-Funktion) BLAU

Für eine überraschende Aufzeichnung der laufenden Sendung können Sie auch einfach die blaue PAUSE-Taste drücken. Während daraufhin das Fernsehbild als Standbild auf dem Bildschirm stehen bleibt und das Infofenster zur Aufnahme erscheint, wird im Hintergrund die Aufnahme in den Speicher gestartet, sichtbar an der Frontanzeige „REC“. Wenn Sie zu einem späteren Zeitpunkt wieder an dieser Stelle weiterschauen möchten drücken Sie einfach die grüne Taste PLAY und holen die verpaßten Szenen nach. Allerdings muß dazu im Menü Video Einstellungen Time shift auf Ein gestellt werden. Gestoppt wird die Aufnahme manuell mit der weißen Taste STOP ■.

Timer - Aufnahme über Timer-Menü

Zur Bedienung einer zeitgesteuerten Aufnahme mit Timer lesen Sie bitte den Abschnitt 5.3.4 der Geräteanleitung. Während einer Aufnahme im Timerbetrieb können Sie die Aufzeichnung bei eingeschaltetem TV-Gerät am Bildschirm mitverfolgen. Auch die Time-Shift Funktion (s.u.) läßt sich hierbei nutzen.

Timer-Einstellung 9:55 2009-01-29 Timer Wiederholung Einmal Service Aufnahme Programm ZDF Einschaltdatum 2009.01.29 Einschaltzeit 10:00 Dauer 02:00 Dateiformat TS Speicher Abbruch

EPG

Aufnahme über EPG (Elektronischer Programmführer)

Über den Elektronischen Programmführer (EPG) lassen sich sehr einfach und bequem geplante Aufnahmen steuern.

1. Sie rufen dazu mit der Taste EPG die elektr. Programm- zeitschrift auf (siehe Abschn.4.14)
2. Markieren Sie auf dem Bild-Schirm die gewünschte Sendung
3. Drücken Sie die GRÜN- Taste: es wird ein Fenster mit Programmnamen, Startzeit und Dauer angezeigt. Überprüfen

Sie die eingetragenen Daten und ändern sie gegebenenfalls. Nach der Bestätigung des Feldes Speichern wird ein Timerplatz dafür angelegt, der dann Aufnahmestart und –ende automatisch steuert (5.3.4). Mit der Einstellung Service

EPG 2009/1/29 Donnerstag 10:12 0005 ProSi The B 20:14 1/29-Donnersta 0001 Das Er 0002 ZDF 0003 RTL Te 0004 SAT.1 0005 ProSie 10:13 2009-01-29 Timer Wiederholung Einmal Service Aufnahme Programm ProSieben Einschaltdatum 2009.01.29 Einschaltzeit 20:14 Dauer 01:58 Dateiformat TS Speicher Abbruch Zeit Timer

6. USB-ANSCHLUSS

legen Sie fest, ob nur auf den Kanal umgeschaltet wird, oder ob die Sendung aufgezeichnet wird. Mit der Einstellung Dateiformat können Sie wählen, ob die Aufzeichnung als Transportstream (TS) oder als MPEG-Stream (.mpg) gespeichert wird.

1. Das erstellte Timerereignis kann nachträglich jederzeit über das Menü TIMER korrigiert oder gelöscht werden.

STOP ■ Manuelles Stoppen einer Aufnahme WEISS

Möchten Sie eine Aufnahme manuell beenden, steht Ihnen dafür die weiße Laufwerkstaste STOP auf der Fernbedienung zur Verfügung. Nach dem Auslösen der Taste werden Sie gefragt, ob Sie die Aufnahme abbrechen wollen.

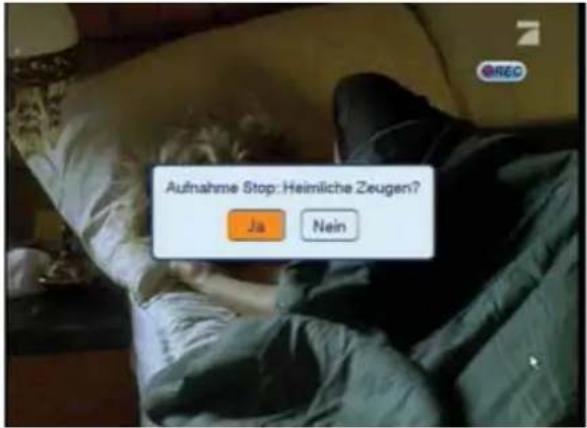

Aufnahme Stop: Heinliche Zeugen? Ja Nein

6. USB-ANSCHLUSS

WIEDERGABE von Video-Aufnahmen

Video Verwaltung

1. Egal auf welchem Programmplatz Sie sich befinden, Sie können jederzeit die Wiedergabe einer Aufnahme starten. Drücken Sie dazu die Taste USB auf der Fernbedienung, und Sie befinden sich im USB Menü. Unter 'Video Verwaltung' finden Sie alle Aufnahmen.

2. Mit der grünen Taste PLAY ▶ können Sie eine Aufnahme testweise im kleinen Fenster abspielen, ohne daß das Menü verlassen wird.

3. Wählen Sie mit PR▲ eine Aufnahme aus und starten Sie die Wiedergabe mit OK.

4. Während des Wiedergabe-Betriebs erscheint „PLAY“ in der LED-Anzeige des Receivers.

5. Das eingeblendete INFO-Fenster wird automatisch nach 5 Sek. ausgeblendet.

6. Für kurze Unterbrechungen der Wiedergabe sollten Sie PAUSE (blau) benutzen, da die Wiedergabe nach jedem Stopp wieder am Anfang beginnt.

7. Möchten Sie vorzeitig die Wiedergabe beenden, so verwenden Sie dafür die weiße Laufwerkstaste STOP auf der Fernbedienung.

8. Am Ende einer Wiedergabe springt der Receiver automatisch in den TV-Betrieb.

Video Veratung • [mpg] Heimliche Zeugen 10:41-10:44 (00:02:34) 82M No. Datu Zeit Titel 9 28/01 09:53-09:54 [Js] Rote Rosen 10 28/01 14:58-14:59 [Js] ARD-Buffet 11 28/01 15:15-15:15 [Js] heute - Sport 12 28/01 16:25-16:57 [Js] Wege zum Glück 13 28/01 18:41-18:44 [mpg]Heimliche Zeit Speren Löschen Umbenen

Zeitversetzte/Gleichzeitige Wiedergabe einer laufenden Aufnahme (Time-Shift-Funktion)

„REC“ Nach Start einer Aufnahme lassen sich jederzeit die bis dahin gespeicherten Daten an jeder beliebigen Stelle abspielen. Somit können Sie eine schon laufende Sendung nachträglich von Beginn an starten, während im Hintergrund die Aufnahme weiter läuft. Dies kann beispielsweise besonders interessant bei Live-Ausstrahlungen von Sportereignissen sein, bei denen Sie nicht rechtzeitig zum Start anwesend sein können.

End ZDF 01:08 18:39 00:14:08 00:14:08 16:25:48 End 18:25:48 ZDF

- Verwenden Sie einfach die Laufwerksfunktionen (◄ rot, ► gelb, ► grün, II blau, ⚠️ Pfeil Links, Rechts, ⚡️) auf der Fernbedienung um in der Aufnahme vor- und zurück zu spulen oder auf Pause und Play um an einer bestimmten Stelle zu starten.

- Wollen Sie zum Beispiel einen Schnelldurchlauf der Wiedergabe bis zum aktuellen Zeitpunkt der Aufnahme, so verwenden Sie die gelbe Taste F.F.

- Möchten Sie vorzeitig die Aufnahme beenden, so verwenden Sie dafür die weiße Laufwerkstaste STOP auf der Fernbedienung.

6. USB-ANSCHLUSS

PAUSE

II Pause-Standbild

BLAU

Für kurze Unterbrechungen der Wiedergabe sollten Sie Pause/Standbild benut-

zen, da die Wiedergabe nach je- dem Stopp wieder am Anfang beginnt.

Drücken Sie während einer Wiedergabe die blaue Taste PAUSE, so friert das aktuelle Bild am Bildschirm ein (Standbild) und das „INFO-Fenster“ wird kurzzeitig eingeblendet. Im Gegensatz zur Videobandwieder-gabe von VHS-Kassetten findet hierbei kein Verschleiß statt.

Aufgehoben wird diese Standbild-

Funktion mit der grünen Taste PLAY, um die normale Wiedergabe fortzusetzen.

Wege zum Glück 01/29 12:29 00:12:47 00:31:40 87%

F.F.

Vorlauf/Rücklauf – schneller Bild-Suchlauf /

GELB

ROT

Der schnelle Vorlauf/Rücklauf wird aus der normalen Wiedergabe mit den Laufwerkstasten gelb F.F. / rot gestartet und dient dem schnellen Auffinden einer gewünschten Stelle der Aufnahme. Durch wiederholtes Betätigen der Tasten können Sie die Geschwindigkeit in 5 Stufen (2x, 4x, 8x, 16x, und 24x) wählen. Dabei wird die Geschwindigkeit entsprechend um eine Stufe erhöht/erniedrigt, wenn Sie die

Taste der gewählten Laufrichtung gelb F.F. ↗ /rot drücken.

Wege zum Glück 15:01:28 12:30 EUR 00:13:40 00:31:40 87%

Sprung-Tasten:

Mit den Tasten 🚪 ⬆️ können Sie beim Abspielen um die Zeit vor und zurück springen, die Sie im Menü Video Einstellungen unter der Zeile 'Sprung' gesetzt haben. Die Werkseinstellung beträgt 30 Sek.

▶

.

Springen mit dem Cursor:

Mit den Rechts-LinksTasten können Sie in 10 Schritten innerhalb einer Wiedergabe springen, solange das Info Fenster angezeigt wird. Mit der Taste INFO kann das Info-Fenster jederzeit aufgerufen werden. Der Sprung wird dabei durch einen gelben Punkt angezeigt. Erst wenn Sie mit OK bestätigen springt das Bild an die gewünschte Stelle.

Wege zum Glück 01/29 12:31 Play 00:15:53 00:3 E:80 87%

SLOW

Zeitlupenfunktion vorwärts/rückwärts: Die

SLOW

◀▶ auf der Fernbe-

dienung dienen der Zeitlupen-Wiedergabe in je 3 Geschwindigkeiten: 12x , 14x , 18x

6. USB-ANSCHLUSS

6.3 Video Einstellungen

USB Video Verwaltung Video Einstellung Slider + Music HDD Information

Mit der Taste USB gelangen Sie in das USB-Menü, wenn Sie tatsächlich einen externen Speicher am USB-Eingang angeschlossen haben. (Wenn der Eingang unbelegt ist, so sind die Menüpunkte transparent und nicht anwählbar.)

Das Untermenü Video Einstellungen nutzen Sie, um die Grundeinstellung den USB-Anschluss vorzunehmen.

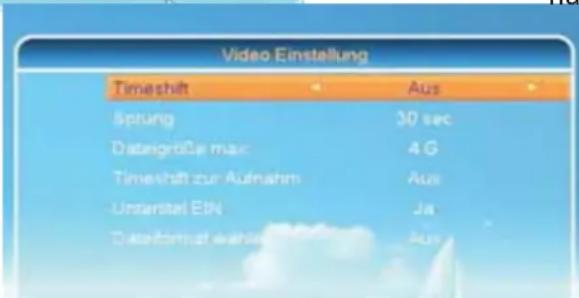

Video Einstellung Timeshift Aus Sprung 30 sec Distegröße max 4 G Timeshift zur Aufnahm Aus Unstarstel EIN Ja Dataformat einsch! Aus

⇒ Ein; Aus
30 Sek., 1 Min., 5, 10, 30 Min.
1, 2, 3; 4G
⇒ Ein; Aus
Ja, Nein
⇒ Ein; Aus

Timeshift; „Ein“:

Kurz nachdem der externe Speicher erkannt wurde, wird das aktuelle Programm temporär aufgezeichnet. Somit können Sie innerhalb einer aktuellen Sendung jederzeit anhalten, vor- oder zurückspringen. Im Menü HDD Information können Sie die Größe des Timeshift-Speichers erkennen, der von der Gesamtspeichergröße des USB-Speichermediums abhängig ist. Voreinstellung: "Aus"

Sprung: Hier stellen Sie die Zeit ein, mit der mit den Tasten

beim Aufzeichnen oder Abspielen gesprungen werden kann.

Voreinstellung: "30 Sek." (1, 5, 10, 30 Min.)

Dateigröße max.: Bei Aufnahmen, die mehr als 4 GB Speicher benötigen wird automatisch eine neue Datei geöffnet, da 4 GB die maximale Dateigröße im PC-Dateisystem ist. Kleinere Dateigrößen können unter diesem Menüpunkt festgelegt werden. Hier wird also die maximale Dateigröße eingestellt, nach der bei der Aufnahme eine neue Datei angelegt wird. Beim Abspielen werden die Dateien nacheinander automatisch abgespielt ohne dass der Betrachter das bemerkt. Die Einstellung kann für die Weiterbearbeitung am PC von Bedeutung sein.

Voreinstellung: "4 G" (1, 2, 3 GB)

Timeshift zur Aufnahme „Ein“:

Der abgelaufene temporäre Speicher der Timeshift-Funktion wird der Aufnahme hinzugefügt, sobald mit der Taste REC die Aufnahme-Funktion aktiviert wird.

Voreinstellung: "Aus"

Untertitel „Ein“ Die Untertitel für Hörgeschädigte werden den Aufnahmen hinzugefügt,

wenn diese zuvor mit der Taste „Subtitel“ eingeschaltet wurden.

Voreinstellung: "Ja"

Dateiformat wählen

Bei Aufzeichnungen kann gewählt werden, ob das Aufzeichnungsformat als TS-Datenstrom (.ts), oder im MPEG-Format (.mpg) gespeichert wird. Letzteres kann z.B. mit dem Media Player direkt abgespielt werden.

Voreinstellung: "Aus"

6. USB-ANSCHLUSS

6.4 Bilder

Über die USB Schnittstelle können auch Bilder im JPEG Format geladen werden. Die Bilder werden als Diaschau dargestellt, dann wird das nächste Bild geladen. Die Dauer kann über das Menü 'Bilder + Musik' eingestellt werden.

• Es werden alle Bilder eines Ordners nacheinander dargestellt. Am Ende ange- langt beginnt es wieder beim ersten Bild. Um die Ladezeit zu verringern, kann die Dateigröße der Fotos reduziert werden. Eine PAL-Auflösung von maximal 720x576 Bildpunkten ist ausreichend.
• Bilddateien können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

PLAY ▶ Dia-Schau starten

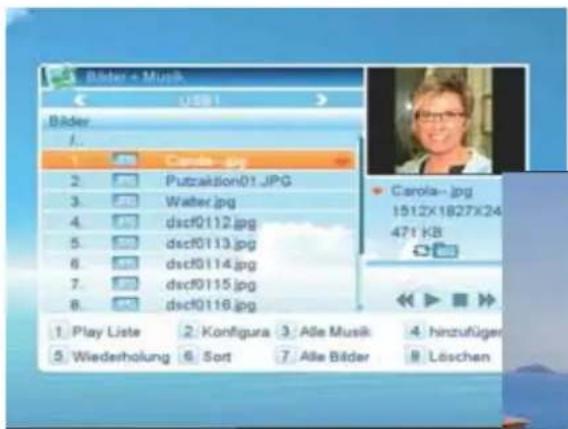

Bilder + Musik 1. 2. Putzaklion01.JPG 3. Walter.jpg 4. dscf0112.jpg 5. dscf0113.jpg 6. dscf0114.jpg 7. dscf0115.jpg 8. dscf0116.jpg Carola- jpg 1512×1827×24 471 KB Play Liste Konfigura Alle Musik 4 hinzufüger Wiederholung Sort Alle Bilder Löschen

1. Zum Starten der Diaschau rufen Sie mit der Taste USB unter dem Menü 'Bilder + Musik' den Inhalt des externen USB-Speichers auf. Nun können Sie das gewünschte Verzeichnis auswählen. (Falls Sie

mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten Markierungen den nächst höheren Ordner wieder erreichen.)

1. Wenn Sie nun ein Bild anwählen und mit OK bestätigen, werden alle Bilder des gewählten Ordners abgespielt.
2. Gestoppt wird die Diaschau manuell mit der Taste EXIT.

Funktionen mit der Fernbedienung während der Diaschau

PAUSE

II Blaue Taste:

Anhalten der Diaschau. Das aktuelle Bild wird dauerhaft dargestellt. Durch erneutes Drücken der Taste wird die Dia-Show fortgesetzt.

PR ▲

PR▼

Es wird auf das nächste oder vorherige Bild umgeschaltet.

▶

...

Rechts-Links-Tasten:

Das Bild wird bei jedem Tastendruck um 90° gedreht.

FAY TEXT POS SHIFT USB TV/AV PAUSE SUBTITLE ZOOM REC AUDIO

6. USB-ANSCHLUSS

Weitere Funktionen im Menü 'Bilder':

8

Löschen:

Mit Dieser Taste können Sie einzelne Bilder Löschen.

7

Alle Bilder:

Mit dieser Taste können Sie alle Bilder des gewählten Ordners in eine Play Liste aufnehmen.

[Non-Text]

Sort:

Hiermit können Sie den In- halt des gewählten Ordners nach verschiedenen Kriterien sortieren (A-Z, Z-A, alle Bilder .jpg nach vorne, alle Musiktitel .mp3 nach vorne).

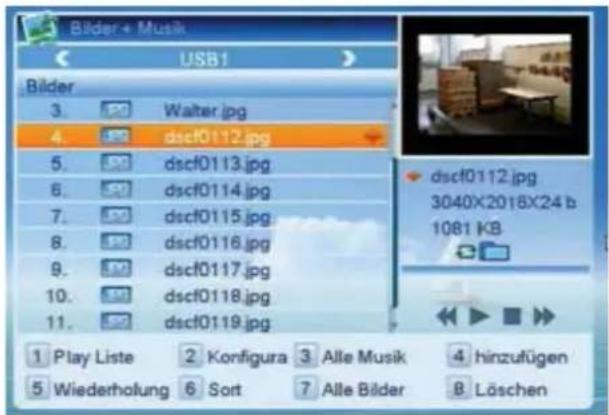

Bilder+ Musik USB1 Bilder 3. 5.0 Walter.jpg 4. 5.0 dscf0112.jpg 5. 5.0 dscf0113.jpg 6. 5.0 dscf0114.jpg 7. 5.0 dscf0115.jpg 8. 5.0 dscf0116.jpg 9. 5.0 dscf0117.jpg 10. 5.0 dscf0118.jpg 11. 5.0 dscf0119.jpg 1 Play Liste 2 Konfigura 3 Alle Musik 4 hinzufügen 5 Wiederholung 6 Sort 7 Alle Bilder 8 Löschen

5

Wiederholung:

Mit dieser Taste können Sie den Ablauf der Dia-Show festlegen. Folgende Symbole können unterhalb der Vorschau ausgewählt werden (die Symbole werden unterhalb des Bildes rechts oben eingeblendet).

Nur 1 mal abspielen

Vorwärts abspielen.

Rückwärts abspielen.

4

hinzufügen:

Mit dieser Taste können Sie einzelne Bilder oder Musikstücke in eine Play Liste aufnehmen.

:

Alle Musik:

Mit dieser Taste können Sie alle Musikstücke des gewählten Ordners in eine Play Liste aufnehmen.

2

Konfiguration:

Mit dieser Taste können Sie weitere Einstellungen zum Ablauf der Dia-Show vornehmen, wie Bildgröße, Bildverweilzeit (0-9 Sek.), Wiederholung.

Konfiguration Bildgröße voll Dia Show Zeit 2 Sec Dia Show wiederhol Ein Speicher Abbruch

1

Play Liste:

Mit dieser Taste können Sie eine Liste von Bildern oder Musik abrufen, die Sie selbst aus dem angeschlossenen Speicher mit den Tasten 3,4 und 7 zusammengestellt haben. Wenn Sie diese Play Liste geändert haben, werden Sie beim Verlassen des Menüs Bilder und Musik gefragt, ab Sie diese neue Liste speichern wollen.

Bild Play Lists 001.jpg Candle-jpg 002.jpg Putzaktion01.JPG 003.jpg Walter.jpg 004.jpg dscf0112.jpg Play Löschen Alle Lösche

6. USB-ANSCHLUSS

6.5 Musik-/MP3-Dateien

Über die USB Schnittstelle können auch Musikdateien im MP3-Format wiedergegeben werden. Die Titel werden nacheinander abgespielt. Am Ende angelangt beginnt es wieder beim ersten Titel. Es werden alle Titel eines Ordners nacheinander wiedergegeben.

Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.

Die Musikdateien im MP3-Format können zuvor von einem PC auf den externen Speicher geladen werden. Es können auch verschiedene Ordner angelegt werden.

Audiodatei wiedergeben

Zum Wiedergeben der Titel rufen Sie mit der Taste USB das USB Menü auf. Unter Bilder und Musik finden Sie den Inhalt des externen Speichers. Nun können Sie das gewünschte Verzeichnis und die gewünschte Audio-Datei (.mp3) anwählen, und mit der Taste OK starten. Falls Sie mehrere Ordner angelegt haben, und sich in einem Unterordner befinden, können Sie durch anklicken der obersten Markierungen den nächst höheren Ordner wieder erreichen.

Die aktuelle Funktion wie Pause, Play, Stop, Schneller Vor-Rücklauf, sowie der Fortschritt der aktuellen Wiedergabe wird unterhalb des Info Fensters angezeigt.

Bilder - Music USB1 Music 1 StarWars.mp3 2. WestSide.mp3 3. Ieberditteralspetze.m 4. oss2.mp3 StarWars.mp3 683 KB 00:00:43 00:00:00 00:00:43 Play Liste 2 Konfigura 3 Alle Musik 4 Hinzufügen Wiederholung 5 Sort 7 Alle Bilder 8 Löschen Ray, Stop, Fortschritt der do des Info 00:00:18 00:00:43

Funktionen mit der Fernbedienung

Grüne Taste:

Unterbricht (=Pause) die Wiedergabe, durch erneutes Drücken wird die Wiedergabe fortgesetzt.

■ Weiße Taste:

Stoppt die Wiedergabe, durch PLAY wird die Wiedergabe neu gestartet.

▶ Gelbe + Rote Taste:

Schneller Vorlauf- Rücklauf. Solange die Tasten betätigt werden, wird schnell vor oder zurück gespult.

Es wird sofort zurück ins USB gesprungen. Die Wiedergabe wird abgebrochen.

FAV TEXT POS SHIFT USB TV/AV PAUSE SUBTITLE ZOOM REC

6. USB-ANSCHLUSS

Weitere Funktionen im Menü 'Musik':

Mit den Zahlentasten können Sie wie bei den Bildern die Musik-Dateien bearbeiten.

8

Löschen:

Mit Dieser Taste können Sie einzelne Dateien löschen.

6

Sort:

Hiermit können Sie den Inhalt des gewählten Ordners nach verschiedenen Kriterien sortieren (A-Z, Z-A, alle Bilder .jpg nach vorne, alle Musiktitel .mp3 nach vorne).

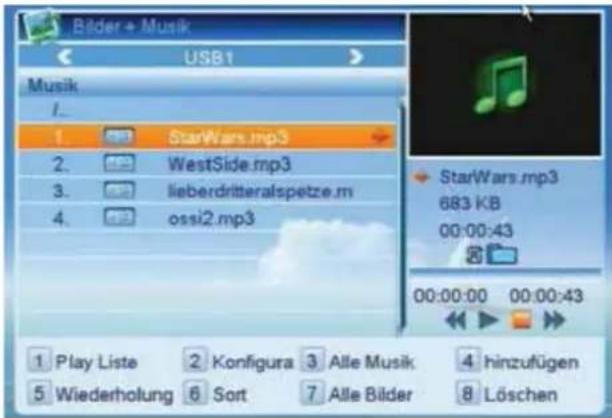

Bäder + Musik USB1 Musik 1. StarWars.mp3 2. WestSide.mp3 3. lieberdritteralspetze.m 4. ossi2.mp3 StarWars.mp3 683 KB 00:00:43 00:00:00 00:00:43 1 Play Liste 2 Konfigura 3 Alle Musik 4 hinzufügen 5 Wiederholung 6 Sort 7 Alle Bilder 8 Löschen

4

hinzufügen:

Mit dieser Taste können Sie einzelne Bilder oder Musikstücke in eine Play Liste aufnehmen.

3

Alle Musik:

Mit dieser Taste können Sie alle Musikstücke des gewählten Ordners in eine Play Liste aufnehmen.

1

Play Liste:

Mit dieser Taste können Sie eine Liste von Musiktiteln abrufen, die Sie selbst aus dem angeschlossenen Speicher mit den Tasten 3 und 4 zusammengestellt haben. Wenn Sie diese Play Liste geändert haben, werden Sie beim Verlassen des Menüs Bilder und Musik gefragt, ab Sie diese neue Liste speichern wollen.

Playliste auswählen Musik Bilder Musk Play Liste 001 5awWars.mp3 002 WestSide.mp3 003 lieberdritteralspetze 004 ossi2.mp3 Play Löschen Alle Lösche

6.6 Dateienverwaltung am PC

• Alle Dateien, die Sie auf ein externes Speichermedium schreiben, können Sie auch wieder auf die Festplatte Ihres PCs ziehen und dort weiterverarbeiten.
• Die vom Receiver aufgezeichneten Video-Dateien sind im Transportstream-format dvr oder im PS Format .mpg abgespeichert. Um diese am PC wiederzugeben oder weiterverarbeiten zu können benötigen Sie einen Media-Player, der Transportstream-Dateien .dvr oder .mpg Dateien verarbeiten kann.
• Alle Video Dateien werden automatisch in einen Ordner mit dem Namen AliDVR abgelegt. Dieser ist auch auf mehreren Partitionen möglich.

Achtung! Eine direkte Verbindung zu einem PC/Notebook ist nicht möglich und darf auch nicht hergestellt werden, um Schäden an den Geräten zu vermeiden.

6. USB-ANSCHLUSS

Speichermedium/Festplatte formatieren (Taste ROT)

Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein. Falls nicht, so können Sie die Speichermedien über das USB-Menü „HDD Information“ (USB -Taste) im Receiver umformatieren.

1. Dazu drücken Sie die Taste USB, und das USB Menü wird angezeigt.
2. Wählen Sie nun den Menüpunkt HDD Information, und drücken OK.
3. Hier sehen Sie die aktuellen Daten Ihres Speichers. Die gelbe Markierung zeigt den belegten Speicher an.
4. Mit der ROT Taste können Sie nun den externen Speicher als FAT oder NTSF formatieren, wenn Sie 'OK' markieren, und dann die Taste OK drücken.

HDD wählen (Taste GRÜN)

Falls ihre Festplatte partitioniert ist, können Sie mit den Tasten

die einzelnen Platten-Partitionen anwählen. Mit der

GRÜN -Taste können Sie festlegen, welche Partition für die Aufnahme und Wiedergabe verwendet werden soll. Ein roter und ein grüner Punkt unter dem Balken markieren die gewählte Partition.

Achtung! Beim Formatieren werden alle auf dem Speichermedium befindlichen Daten gelöscht. Bitte vorher eine

Datensicherung vornehmen.

USB sicher entfernen

Mit diesem Befehl können Sie das externe Speicher Medium beim Betriebssystem abmelden, damit keine Daten verloren gehen, falls noch ein Schreibvorgang stattfindet.

Meistens reicht die Zeit aber aus, wenn alle Menüs geschlossen sind, um den Speicher direkt abziehen zu können. Aufnahme oder Wiedergabe müssen allerdings beendet sein. (RE

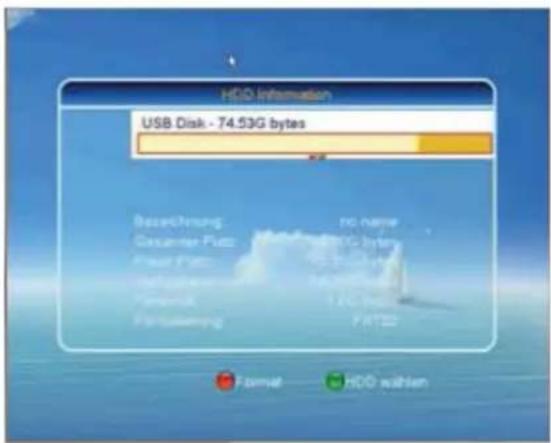

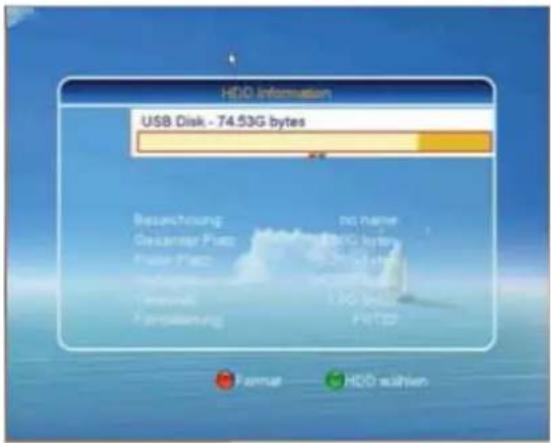

HDD Information USB Disk - 74.53G bytes Bezeichnung Seizanteer Plus Plus Plus Internal Framplanning no name 100 G byte 100 bits PMTD Format HDD suhlen

HDD Information USB Disk - 74.53G bytes Format Formatierung FAT OK Abbruch Format HDD wählen

HDD Information USB Disk - 74.53G bytes Bezahlung Cryamise Plus Plus Plus Pertekamp Pertekamp no name 100 G bytes 100 G bytes 100 G bytes 100 G bytes Format HDD wahlen

USB Video Verwaltung Video Endsetzung Bäcker + Musik HDD Inser 10.00 € USB sicher entleman

7. Software-Update

7 Software Update

Da das digitale Fernsehen noch ständigen Änderungen unterliegt, ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die RS 232 oder USB-Schnittstelle zu Hause bei unseren Kunden. Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Upgrade über Satellit“ unter dem Hauptmenüpunkt „Software“. Nutzen Sie diesen Service speziell, wenn es mit einzelnen Programmen oder einer Funktion des Gerätes Probleme geben sollte.

Software Information Werkseinstellung Upgrade über P5232 Upgrade über USB Upgrade über Satellit

Der Receiver kann auf 4 verschiedene Arten mit neu-er Software versehen werden. Diese finden Sie unter dem Hauptmenüpunkt „Software“.

1. Upgrade über Satellit
2. Upgrade über die USB Schnittstelle des PCs.
3. Upgrade über die RS 232 Schnittstelle des PCs.
4. Datenübertragung über die RS 232 Schnittstelle von Receiver zu Receiver

7.1 Software Update über Satellit

Upgrade über Satellit Satellit (1/18) ASTRA 1F 1G Transponder (19(41) 12604 H 22000) Frequenz 12604 Symbolate 22000 Polysatation H Download PID 328 Start Signalstärke 90% Signalqualität 76%

1. Über das Menü „Software“, „Upgrade über Satellit“ können Sie dem RECEIVER eine neue Software vom Satelliten Astra 19° Ost übertragen. Wenn Sie das Menü mit OK öffnen, sehen Sie die notwendigen Empfangsdaten.
2. Starten Sie die Übertragung mit Bestätigung der Taste OK und suchen Sie nach einer neuen Softwareversion, was einige Minuten in Anspruch nimmt.
3. Findet der Receiver eine aktuellere Version, so zeigt er diese an und lädt sie automatisch herunter.
   Sollte keine neue Version verfügbar sein, erscheint die Meldung „Herunterladen“. Wenn Sie nun mit OK bestätigen, können Sie das Update trotzdem fortsetzen.
4. Das Suchen und das eigentliche Herunterladen der Software kann 30 Minuten und länger dauern. Der Fortschritt des Downloads wird in Form eines Balkens in % dargestellt
5. Wenn der download erfolgreich war, werden 100 % anzeigt. Am Bildschirm erscheint die Meldung: „Speicher beschreiben“. Wenn Sie mit OK bestätigen, wird der gesamte Speicher, überschrieben.
   Auch die Programmliste wird erneuert.

Upgrade durch Satellite Bei Download... Stopp Aktuelle Vers : 2.14 Neue Vers : 2.12 93%

Upgrade durch Satellt Next : Flash brennen Flash brennen Aktuelle Vers : 2.14 Neue Vers : 2.12 100%

Ziehen Sie während des Speicherns bitte niemals den Netzstecker, sonst wird der Speicher beschädigt.

7. Software-Update

Upgrade durch Satelt Next : Slave Neustart... Slave Neustart... Aktuelle Vers : 2.14 Neue Vers : 2.12 100%

1. Es erscheint die Meldung „Neu starten“. Drücken Sie nun die Taste OK und der Receiver startet neu.

7.2 Software Update über USB

Sie haben die Möglichkeit des Überspielens einer neuen Gerätesoftware über die USB-Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Software/ Information" Ihres Receivers. Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

Über das Menü „Software,“ „Upgrade über USB“ können Sie dem RECEIVER verschiedene Softwareteile von einem an der USB angeschlossenen Speichermedium übertragen. Alle Einzelteile sind in der .abs Datei enthalten. Nur die nachfolgend ausgewählten Softwareteile werden übertragen. Wenn Sie das Menü mit OK öffnen, sehen Sie die notwendigen Einstelldaten.

1. Bitte führen Sie zuerst die von unserer Homepage heruntergeladene .exe-Datei aus.
   Es werden mehrere Dateien auf Ihrer Festplatte gespeichert. Sie benötigen aber davon nur die
   SW-Version.abs Datei (Datenfile der neuen Software)

1. Diese .abs Datei muss ins Hauptverzeichnis des USB-Speichermediums gespeichert werden. Falls mehrere Software-Datei-Versionen auf dem Speicher vorhanden sind, können diese mit den Links Rechts Tasten ausgewählt werden.

2. Alle Einzelteile sind in der unter 1. gewählten .abs Datei enthalten. Nur die unter „Upgrade Modus ausgewählten Softwareteile werden übertragen.

Alles: Hier wird der komplette Speicher des Receivers überschrieben.

Firmware: Hier wird nur die Betriebssoftware übertragen, ohne Programmlisten und Werkseinstellung.

Werkseinstellung: Hier wird nur die Werkseinstellung übertagen.

7. Software-Update

PR Liste: Hier wird nur die Programmliste übertragen.

Auslesen: Hier kann der gesamte Speicher ausgelesen werden. Der Inhalt wird über USB als DUMP.abs Datei auf das USB-Speichermedium gespeichert.

1. Fahren Sie nun auf Start, und bestätigen mit OK. Nach einer Kontrollfrage beginnt der Übertragungsprozess.
2. Am TV-Bildschirm können Sie nun den Fortschritt in % der Übertragung sehen.
3. Wenn 100% erreicht sind, startet der Receiver von selbst neu. Wenn es nicht der Fall sein sollte, so schalten Sie ihn am Netzschalter kurz aus und wieder ein.

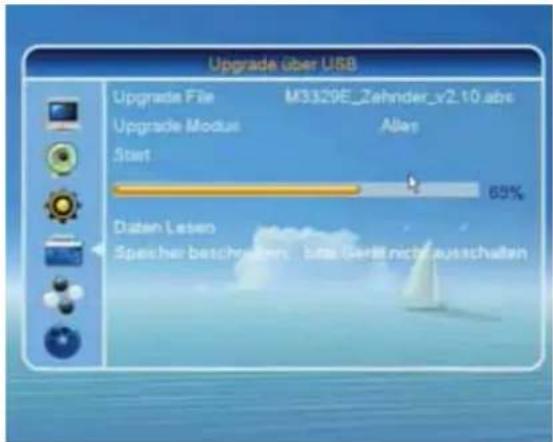

Upgrade über USB Upgrade File M3329E_Zehnder_v2.10.abs Upgrade Modus Alles Wollen Sie wirklich das Flash brennen ? Ja Nein

Upgrade über USB Upgrade File M3329E_Zehnder_v2.10 abs Upgrade Modus Alles Start 65% Dizen Leben Speicher beschriften, bis/ger nicht ausschaffen

7.3 Software Upgrade über RS 232

Sie haben auch die Möglichkeit des Überspielens einer neuen Gerätesoftware über die RS 232 Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Software/ Information" Ihres Receivers. Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

SYSTEMVORAUSSETZUNGEN

1. PC mit serieller Schnittstelle RS232
2. Mindestens Windows 98 als Betriebssystem
3. RS232 Schnittstellenkabel (serielles Crossover-Kabel/Nullmodemkabel) mit folgender PIN-Belegung:

Receiver --> PC

9-pol. Buchse--> 9-pol. Buchse

PIN 2 --> PIN 3

PIN 3 --> PIN 2

PIN 5 -->>PIN 5

Anleitung für das Upgrade mit PC

1. Bitte führen Sie zuerst die heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert.

2. Kommunikationsprogramm 'Upgrade.exe'

3. SW-Version.abs (Datenfile der neuen Software)

4. Readme.txt (Kurzanleitung) Mit den Befehlen 'Connect/Next' wird die Software in den Receiver geschrieben, mit 'Dump' kann sie ausgelesen werden.

5. Lesen Sie die Datei Readme.txt und befolgen die angegebenen Schritte.

6. Verbinden Sie den Receiver über das RS 232 Schnittstellenkabel mit dem PC.

7. Software-Update

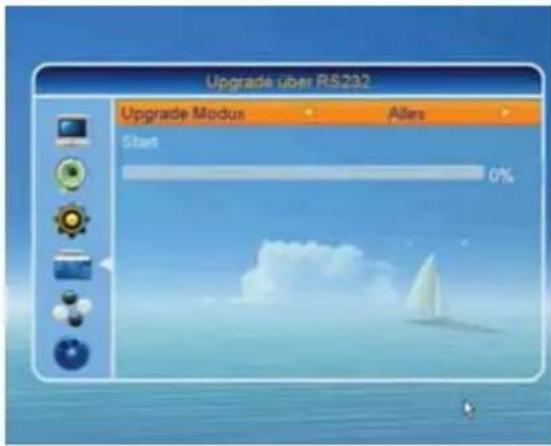

7.4 Anleitung für das Upgrade/Datenüberspielen von einem Receiver zum anderen

1. Verbinden Sie die beiden Receiver über das RS 232 Nullmodemkabel (Crossover).

1. Schalten Sie das Sendegerät ein (auf beliebigen Programmplatz) und aktivieren Sie das Menü „Software/Upgrade über RS 232“. Mit den Lautstärke Tasten können Sie verschiedene Teile der software auf den Slave Receiver übertagen:

Alles: Hier wird der komplette Speicher an den Slave übertagen.

Firmware: Hier wird nur die Betriebssoftware übertragen, ohne Programmlisten und Werkseinstellung.

Werkseinstellung: Hier wird nur die Werkseinstellung übertagen.

PR Liste: Hier wird nur die Programmliste übertragen.

1. Fahren Sie nun auf Start, und bestätigen mit OK.
2. Schalten Sie nun das Empfangsgerät 'Slave' (das aktualisiert werden soll) am Netzschalter ein. Es beginnt der Übertragungsprozess

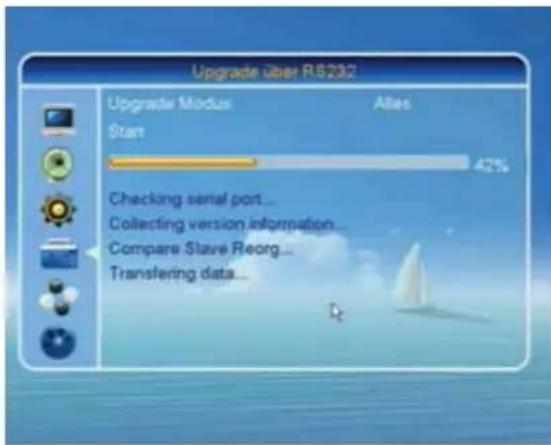

3. Am Bildschirm des Master-Receivers können Sie nun den Fortschritt in % der Übertragung sehen. Während der gesamten Datenübertragung zeigt der Receiver auch in der Geräteanzeige den aktuellen Zustand des Gerätes.
4. Wenn 100% erreicht sind, erscheint die Meldung „Upgrade successfull“. Warten Sie bis beide Receiver „End“ anzeigen.

Nun entfernen Sie das Übertragungskabel. Nach aus- und wieder einschalten mit dem Netzschalter ist das Gerät wieder betriebsbereit.

7.5 Programmlisten am PC bearbeiten mit AliEditor

Mit dem PC-Programm 'Ali Editor' auf der Zehnder Homepage lassen sich Programmlisten am PC auslesen, einlesen, importieren, editieren, umbenennen, suchen, sortieren, einfügen, löschen und speichern.

Mit Open im Menü „File“ kann eine Programmliste in den Editor geladen werden. Es können Listen mit 4 verschieden Endungen bearbeitet werden:

Dateiname.udf: Programmliste

Dateiname.ddf: Werkseinstellung

Dateiname.abs: komplette Software inkl. Programliste, aus dieser Datei wird beim Öffnen dann nur die Programmliste herausgeholt und zum Bearbeiten geladen (z.B. Dump-Datei vom Auslesen)

Dateiname.sdx: Programmlisten von www.satcodx.com, Diese Liste muß zuerst als udf oder ddf gespeichert werden, damit sie dann in den Receiver geschrieben werden kann. Achten sie darauf, dass Sie bei Verwendung von sdx Listen die Satelliten-Einstellungen (Satellite Information) noch korrigieren müssen (LNB-Typ, usw).

Die Daten können Sie entweder über die RS232-oder die USB-Schnittstelle aus- und einlesen:

Über RS 232-Schnittstelle

Dazu benötigen Sie ein Nullmodem Kabel (Crossover), das mit der Com-Schnittstelle des PCs und der RS 232 des Receivers verbunden wird.

Im Menü 'Settings' des Editors können Sie die den seriellen Com-Port wählen, den sie an Ihrem PC benutzen.

Mit dem Programm Ali Editor können Sie Programmlisten aus dem Receiver lesen oder auf den Receiver schreiben:

Unter Process

• können Sie mit „Upload“ eine Programmliste aus dem Receiver lesen, die Sie dann bearbeiten und speichern können,
• mit „Download“ wird die Liste in den Receiver geschrieben, die im Editor zu sehen ist,
• mit „Download file“ können Sie eine gespeicherte Liste in den Receiver schreiben.

Über USB-Schnittstelle

Dazu benötigen Sie ein USB-Speichermedium, das Sie zuerst mit dem USB-Anschluss des Receivers verbinden.

1. Sie lesen als erstes den Softwareinhalt Ihres Receivers über das Menü 'Software/Upgrade über USB' aus und speichern diesen auf Ihren USB-Speicher. Zum Auslesen stellen Sie die Zeile 'Upgrade Modus' auf 'Auslesen' (siehe auch Abschnitt 7.2)
2. Schließen Sie den USB-Speicher an Ihren PC an und laden über den Befehl 'File / Open' die gespeicherte .abs-Datei in den AliEditor am PC.
3. Modifizieren Sie die Programmliste nach Belieben.
4. Sichern Sie die Änderungen mit dem Befehl 'File/Export' indem Sie im Dateifenster den 'Dateityp' auf „*.abs“ stellen.
5. Nun stecken Sie den USB-Speicher wieder an Ihren Receiver und laden die geänderte Programmliste über den Upgrade-Modus 'PR Liste' im Menü 'Upgrade über USB' in Ihren Receiver zurück.

8. GARANTIEBESTIMMUNGEN

Für die Receiverserie übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät erworben hat, als Vertragspartner zuständig. Daher übernimmt Zehnder keine Kosten des Transports, wenn das Gerät nicht über den Handel, sondern vom Käufer direkt ins Werk eingeschickt wird.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
• fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
• Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

9. TECHNISCHE DATEN

Stromversorgung

Typ : SMPS Eingangsspannung : 100\~240 Volt Wechselspannung 50/60 Hz Sicherung : 250 V/T2A Leistungsaufnahme : min. 4,8 Watt, max. 30 Watt, Standby 1,4 Watt

Tuner

Eingangsfrequenz : 950-2150 MHz Eingangssignal : -25 - -65 dbm Eingangsimpedanz : 75 Ohm unbalanced Verbindungstyp : 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through) LNB- Spannung : 13/18 V, max. 400mA mit Kurzschlusssicherung 22 KHz Ton : Frequenz 22 +/- 4 kHz, Amplitude 0,6 +/- 0,2 Vpp DiSEqC : 1.0 und 1.2 kompatibel

Systemaufbau

Prozessor : Ali S3329E, 133 MHz

Programmspeicher (Flash) : 2 MB

Arbeitsspeicher (SDRAM) : 16 MB

Demodulator

Typ : QPSK Demodulation (DVB-S) Symbol Rate : 2 - 45 MS/s Inner FEC : Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung : MPEG-2 ISO/IEC 138 18-2 Profil und Level : MPEG-2 MP@ML Datenrate : Max. 60 Mbit/s Videoformate : 720 x 576 (PAL); 720 x 480 (NTSC) Ausgangssystem : PAL / NTSC / AUTO

Audio Decoder

System Decodierung : MPEG Layer I & II, MUSICAM Audio Modus : Mono, Dual, Stereo Sample Rate : 32, 44.1, 48 KHz

TV Anschluss : SCART, CVBS, RGB, Audio L/R Videorecorder Anschluss : SCART, CVBS, Audio L/R Digitaler Audioausgang : S/PDIF mit AC3-Bypass Digital TV Out : 19-Pin-HDMI-Buchse

Serielle Schnittstelle

Signal : RS-232, max. 115200 bps Verbindungstyp : 9 Pin D-Sub (männlich) USB : USB 2.0, Steckertyp A

Allgemeines

Maße (BxTxH) : 280 x 205 x 42 mm Gewicht : ca. 1,2 kg

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Bedienungsanleitung können daher keine Ansprüche hergeleitet werden.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.

Alle Rechte nach dem Gesetz über das Urheberrecht bleiben dem Hersteller ausdrücklich vorbehalten. Änderungen vorbehalten.

10. STANDORT-LISTE

Deutschland

11. FEHLERBESEITIGUNG

Fehler	Ursache/Abhilfe
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Empfang beim Ausrichten der Antenne	evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten verwenden. Antenne langsamer und in kürzeren Schritten bewegen.
Signalpegel gut, kein Bild, keine Meldung	Antenne auf falschen Satelliten ausgerichtet
Analogempfang mit Quattro-LNB gut, kein Digitalempfang	Anschlußbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schaltereinstellungen mit der Anlage übereinstimmen (5.2.3). Reset auf Werkseinstellung (5.4.2) ausführen.
Kein Bild; Anzeige am Bidschirm : „Kein Signal“	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (3.3) Prüfen ob AV eingeschaltet ist (bei Scart) Alle Einstellungen in den Menüs "Antennenkonfiguration" (5.2) u. "Systemeinstellungen" (5.3) überprüfen.
Kein Bild	Scartkabel TypeC verwenden; Pin16 des Scartkabels entfernen Menü "Systemeinstellungen" Video Ausgang auf FBAS stellen.
Gestörtes Bild durch rasterartige Bildausfälle Meldung "Schlechtes Signal" („Klotzchenbildung“)	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inline-verstärker oder Dämpfungsglied (BM335) anpassen, altes Ka-bel nicht bis 2150MHz tauglich.
Einzelne Programme sind gestört, z.B. DSF, Tele 5, HSE 24	Störung durch Fremdfunk, z.B. Schnurlos-Telefone (stören Satellitenfrequenzen 11630MHz und 12480MHz)
Bildstörungen beim Umschalten	DiSEqC auf NEIN stellen im Menü Antennenkonfiguration (5.2.3)
Ein Programm fehlt plötzlich	Das Program hat den Transponder gewechselt. Den alten PR-Platz löschen und die Funktion "Programmsuche" starten.
Bild zu dunkel	Im Menü "Systemeinstellungen" Video Ausgang auf „FBAS" stellen. (5.3)
Uhrzeit stimmt nicht	Programm einschalten, Gerät kurz vom Netz trennen Lokalzeit im Menü „Zeiteinstellung“ prüfen (5.3.3)
Kein Ton	Stummschaltungstaste auf der Fernbedienung drücken oder Ton wechseln mit Taste AUDIO.
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken
Kein Bild	Taste TV/AV drücken (Schaltsignal an Pin 8 Ein/Aus) (4.8.)
Bei Videotext TV-Bild im Hintergrund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung5.3.5)
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung 5.3.5)
Gerät schaltet plötzlich aus	-Auto Standby Funktion ist aktiv, siehe Abschnitt 5.3.4 - Timer ist gesetzt, Im Timer-Menü Timer ausschalten 5.3.4)
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (5.4.2).
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. Ziehen

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Händler oder unsere Hotline auf Seite 1 dieser Anleitung.

12. SATELLITEN-LEXIKON

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
• Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
• Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multischalter einsetzbar Für beliebige Teilnehmerzahl
  • Quad LNB oder Quattro Switch LNB

Bezeichnung für ein LNB mit 4 Anschlüssen und integriertem Switch, für direkten Anschluss von 4 Receivern.

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im LNB 14 V= vertikal, 18 V=horizontal bei ca.150 mA

Low-Band : Frequenzband für Satellitenempfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MCPC : Multi Channel Per Carrier. Die einzelnen Programme (bis zu 10) befinden sich als Programmpaket auf einem Transponder.

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PCMCIA : Personal Computer Memory Card Int. Association. Standardschnittstelle für Steckplätze.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

SCPC : Single Channel Per Carrier. Jedes Programm besitzt eine eigene Frequenz innerhalb eines Transponders und ist deshalb unabhängig von anderen Programmen.

Smartcard : Chipkarte für Pay-TV Zugang.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.

HEINRICH ZEHNDER GMBH Tel. [phone]

SATELLITEN-EMPFANGSTECHNIK Fax [phone]

Weierhalden 37/1

D-78144 Tennenbronn / Germany

http://www.Zehnder-SAT.de

e-mail: [e-mail]
