BEDIENUNGSANLEITUNG ZX 750 ZEHNDER

• 2000 Programmplätze (vorprogrammiert für 14 Satelliten)
- Tuner mit Durchschleiffunktion
• 2 SCART-Buchsen (TV, VCR)
• 4-stellige LED-Anzeige
• Digitaler AC3 Tonsignalausgang (Cinch)
- Mehrsprachiges On-Screen-Display Menü (10 Sprachen)
• Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
• Programmiersperre (Kindersicherung)
• Integrierter Elektronischer Programmführer (EPG)
- Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
• Timerfunktion (8 Timer)
- Reset-Funktion für Werkseinstellungen
• Gerätesoftware aktualisierbar über Satellit oder RS232/PC
• Infrarot Fernbedienung

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2

2 Sicherheitsvorkehrungen und Wartung......4

3 Installation und Inbetriebnahme 5

3.1 Standortwahl und Elevationswinkel der Antenne 5
3.2 LNB digitaltauglich ? 5
3.3 Geräte anschließen....6
3.4 Inbetriebnahme 9
3.5 Feinausrichtung der Antenne 10
3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 12

4 Bedienung des Receivers....13

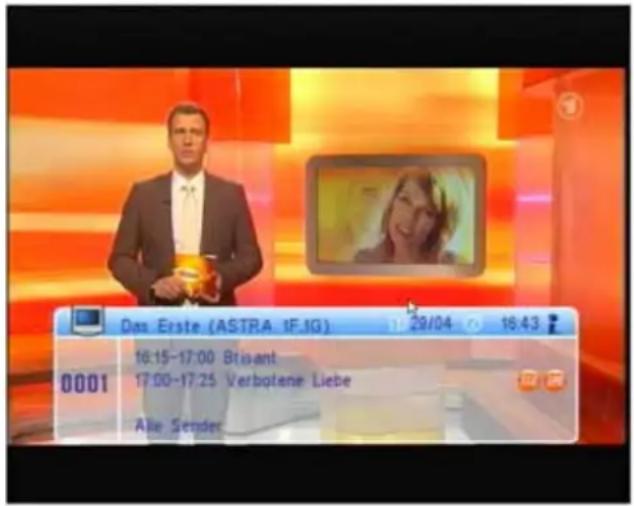

4.1 TV-Betrieb ein-/ausschalten 13

4.2 Vorprogrammierung....13

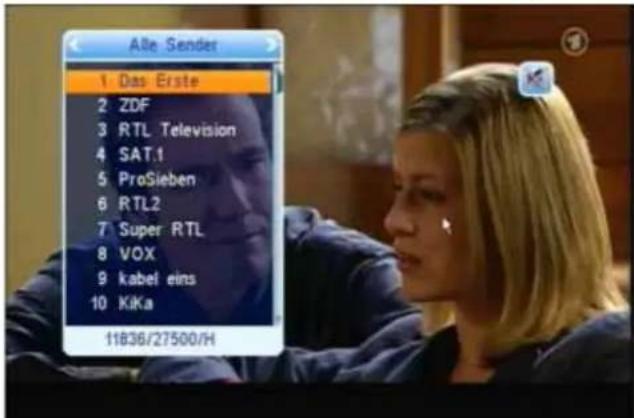

4.3 Programmwahl PR ▲ / PR ▼ 0 9 14

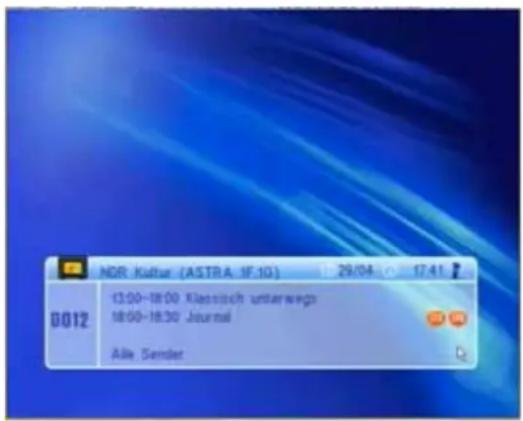

4.4 Umschalten zwischen TV- und Radiobetrieb TV/RADIO 16

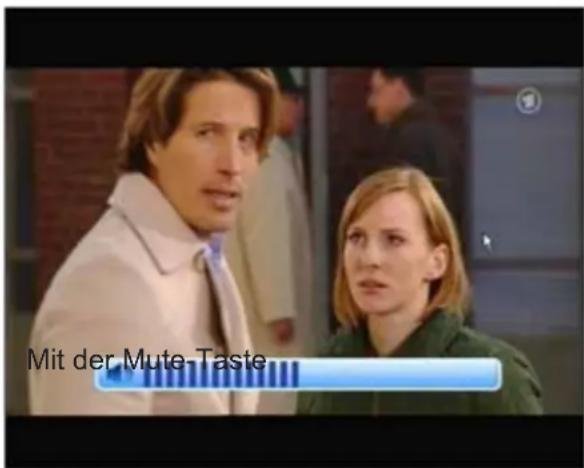

4.5 Lautstärkeregelung und Tonstummschaltung .....16

4.6 Tonart und Sprache wählen AUDIO 17

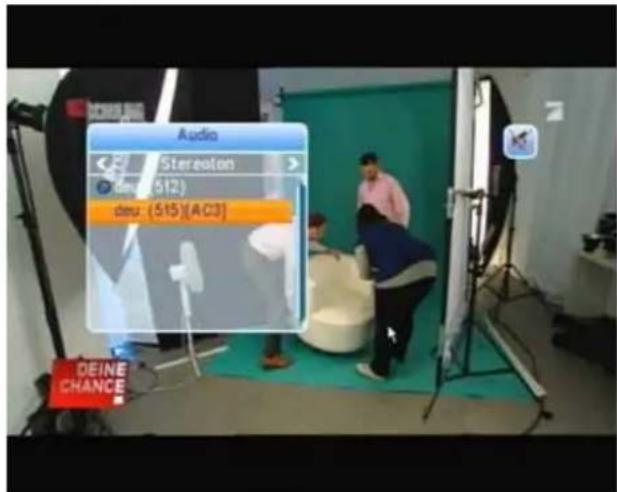

4.7 AC3-Tonsignale empfangen AUDIO 17

4.8 TV/AV-Umschaltung (terr. Programme) TV/AV 18

4.9 Videotextempfang TEXT (speichert bis zu 800 Seiten)....18

4.10 Standbild PAUSE 18

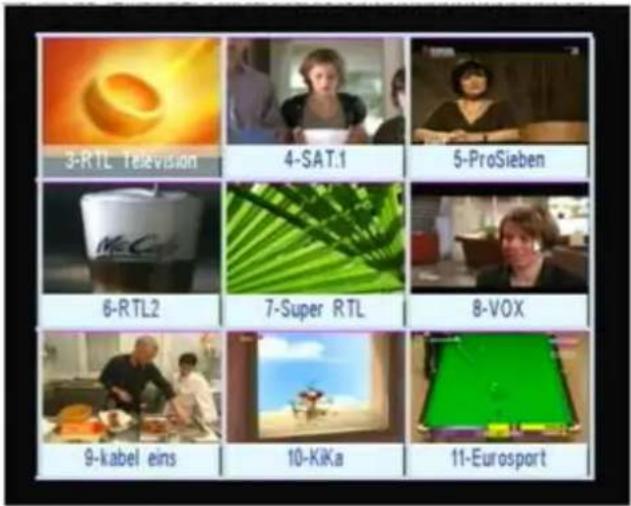

4.11 Mehrfachbild-Darstellung (MULTIPICT) 20

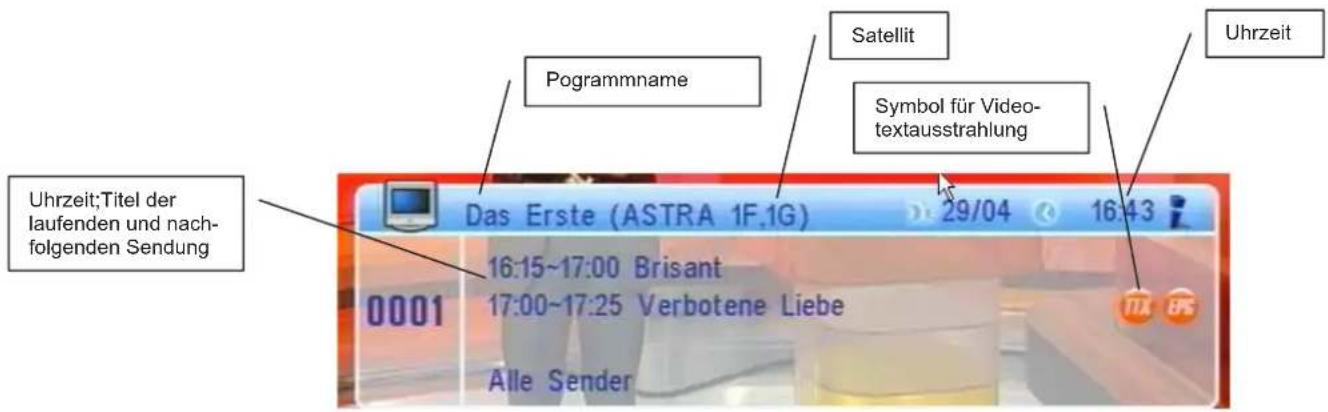

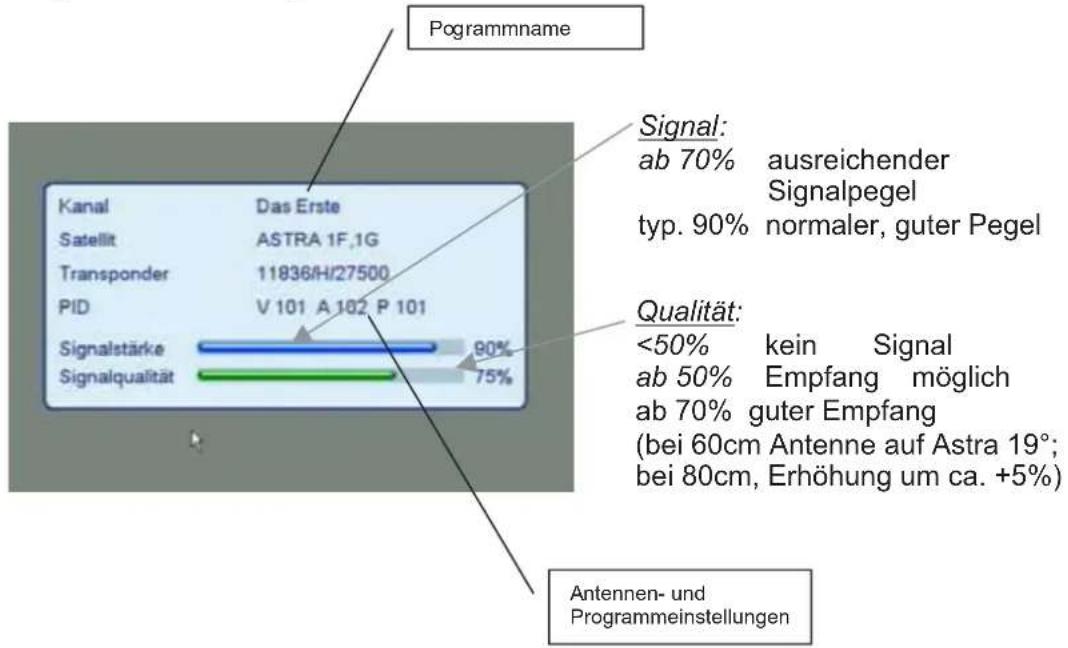

4.12 Programminformation INFO 20

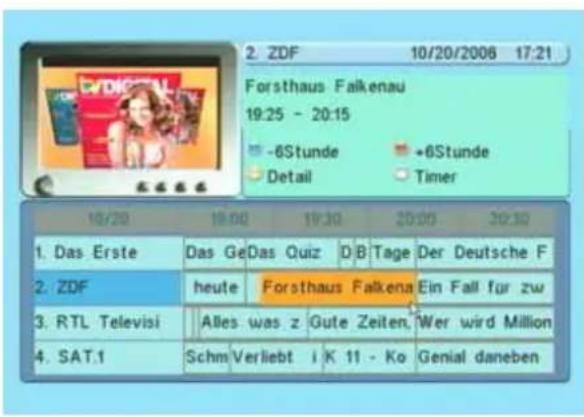

4.13 Der elektronische Programmführer EPG 21

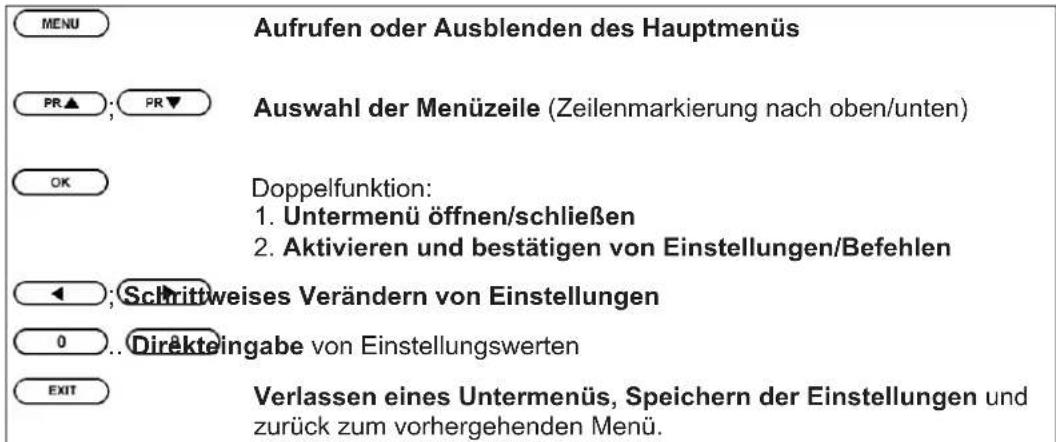

4.14 Aufrufen und Bedienung der Menüs MENU 23

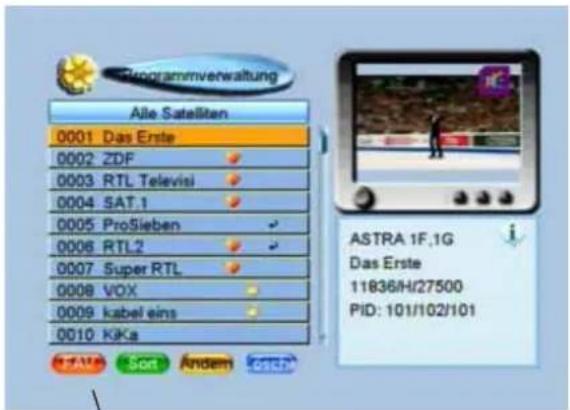

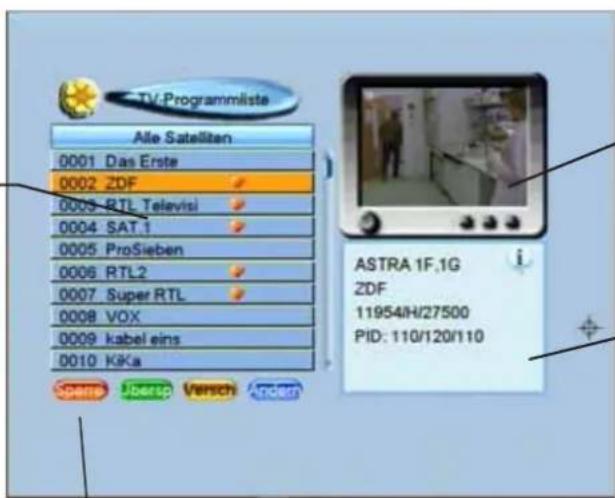

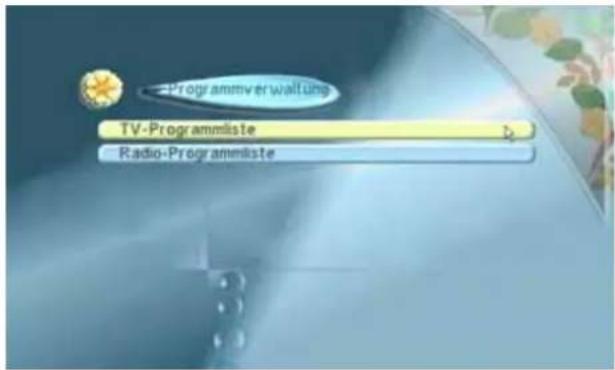

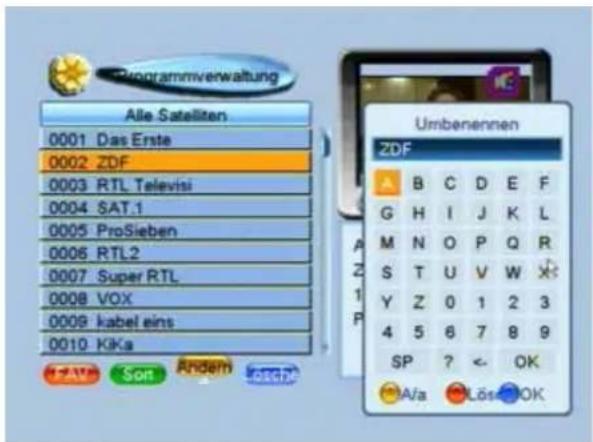

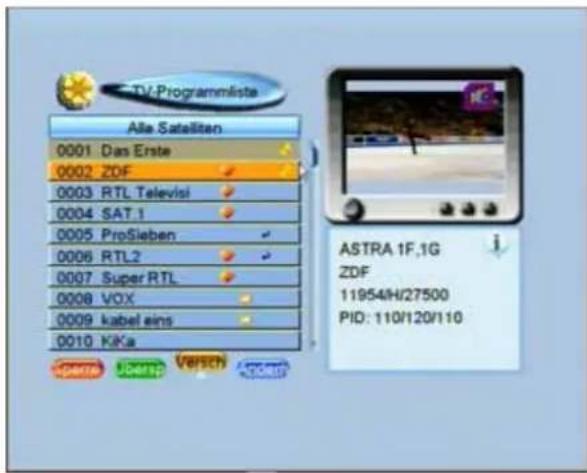

4.15 Programmverwaltung (Programmliste einsehen, sortieren, löschen, sperren).24

4.16 Neue Programme suchen....31

4.17 Videorecorder-Betrieb 31

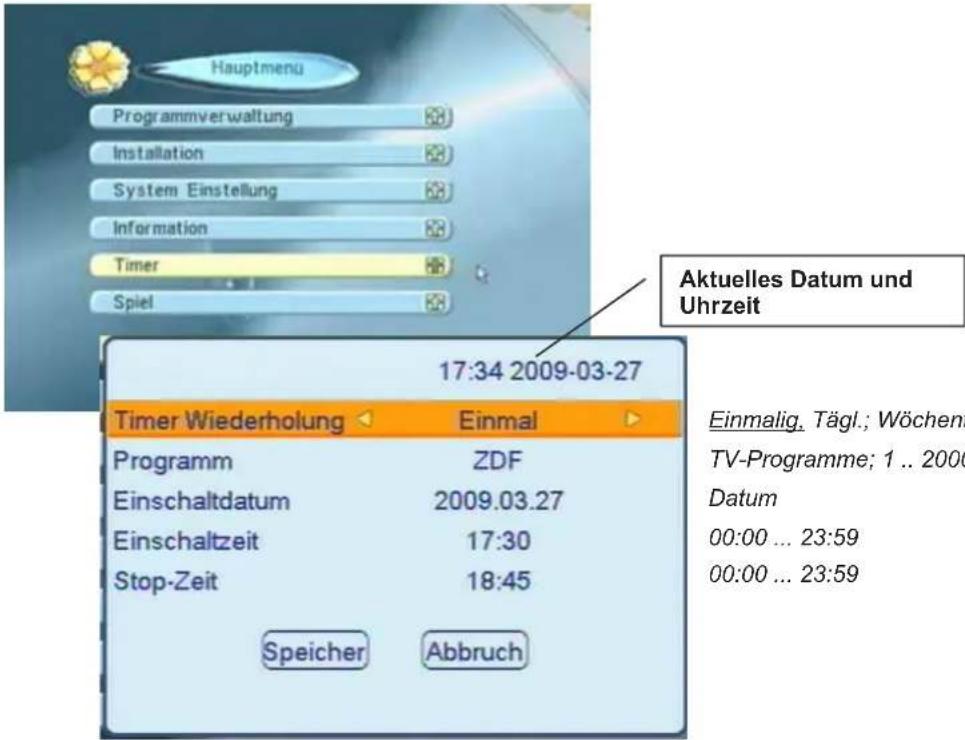

4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten 31

5 Für Fortgeschrittene: Suchen von Programmen....34

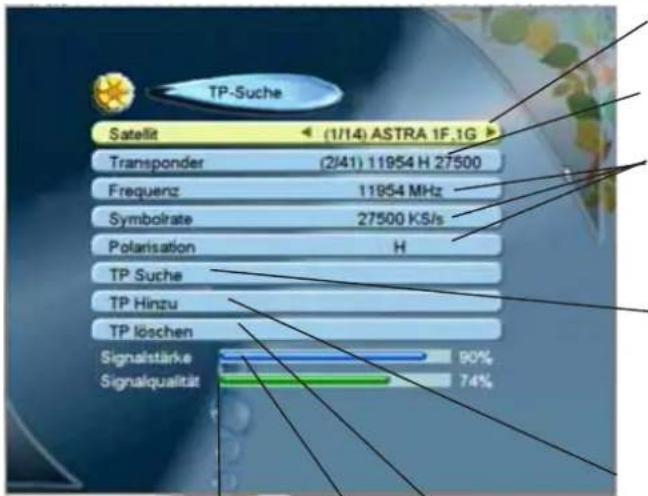

5.1 TP Suche -- Programme auf einem Transponder suchen....35

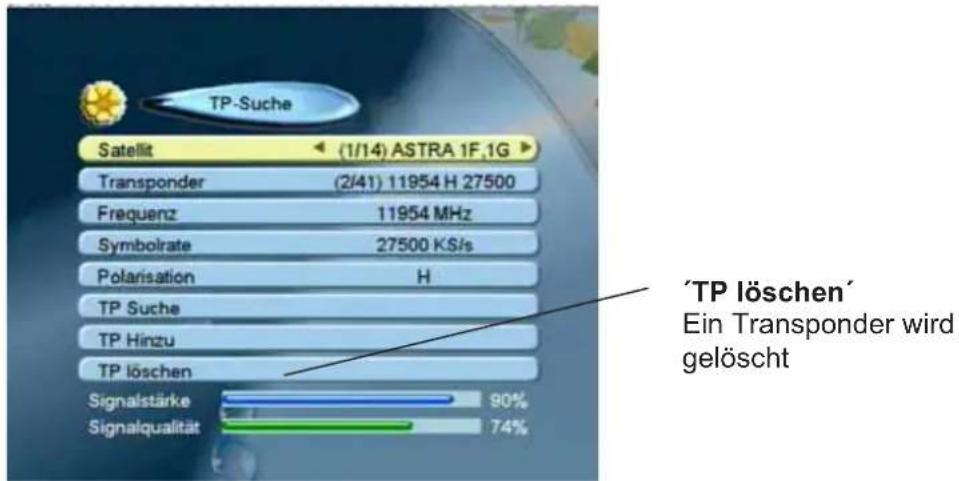

5.2 Transponder ändern, löschen und neue Transponder anlegen ....36

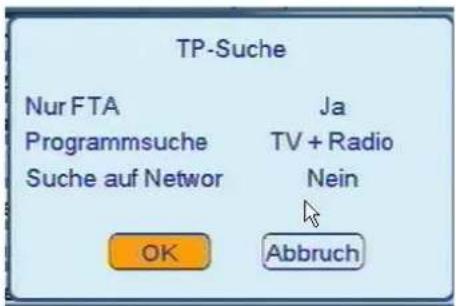

5.3 Alle Programme eines Satelliten suchen (Automatische Suche) 40

6 Grundeinstellungen 42

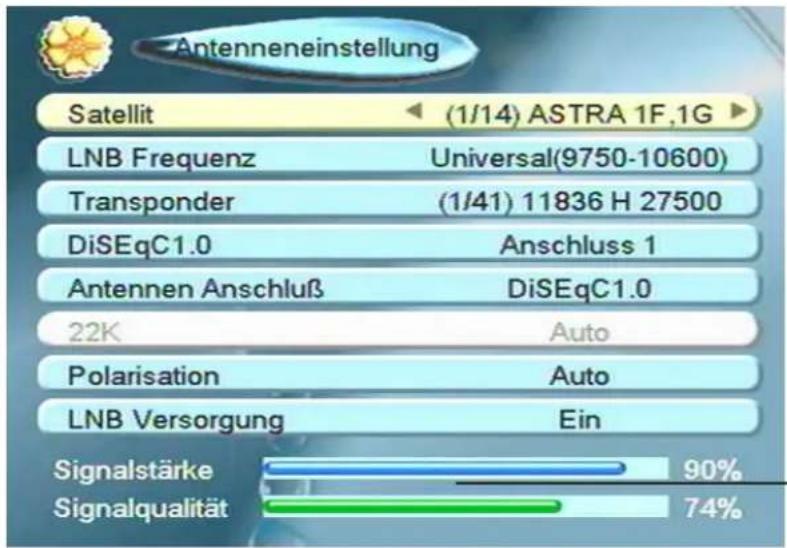

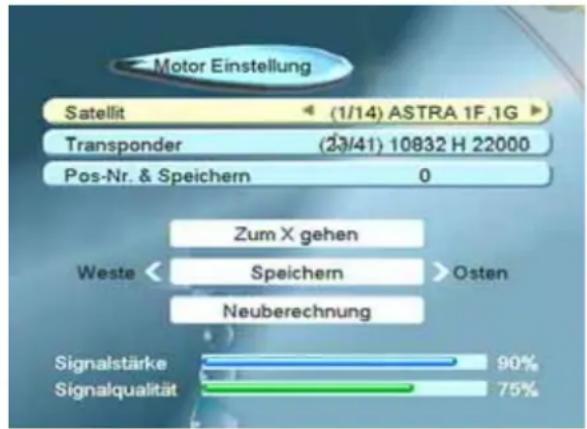

6.1 Antenneneinstellung – für Mehrsatellitenempfang 42
6.2 Neuen Satellit anlegen....44
6.3 Systemeinstellung....45

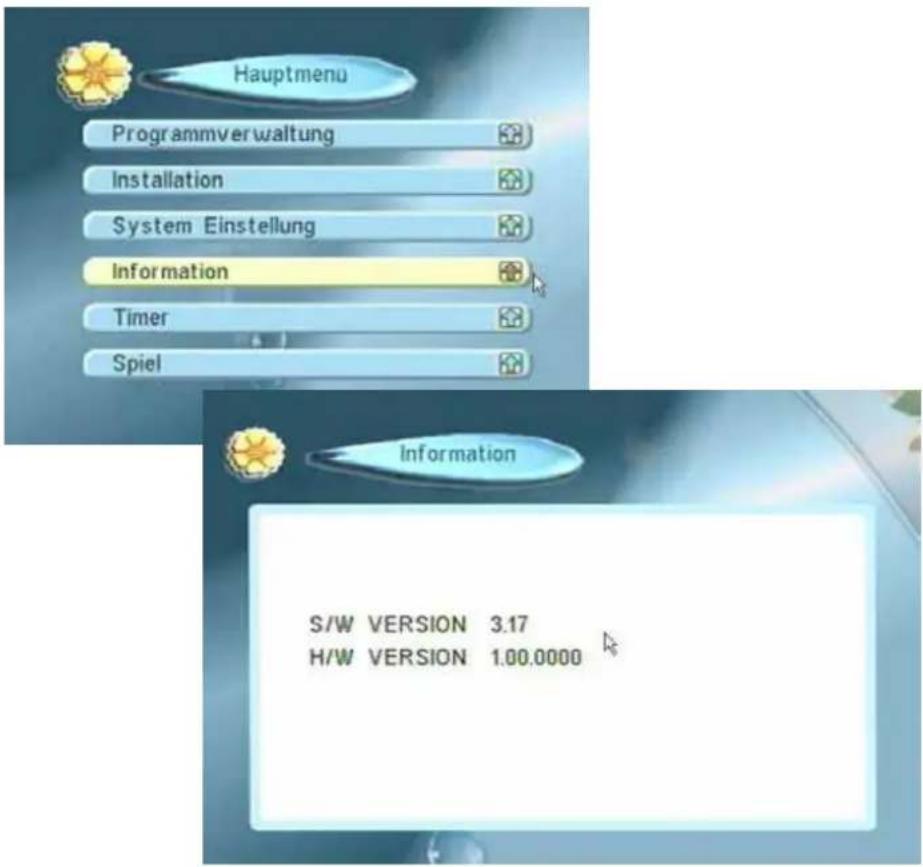

6.4 Receiver Information....49

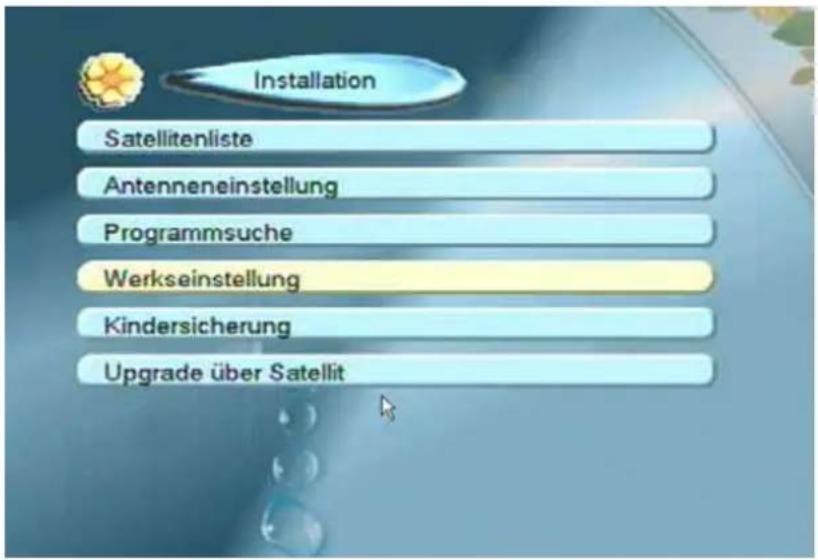

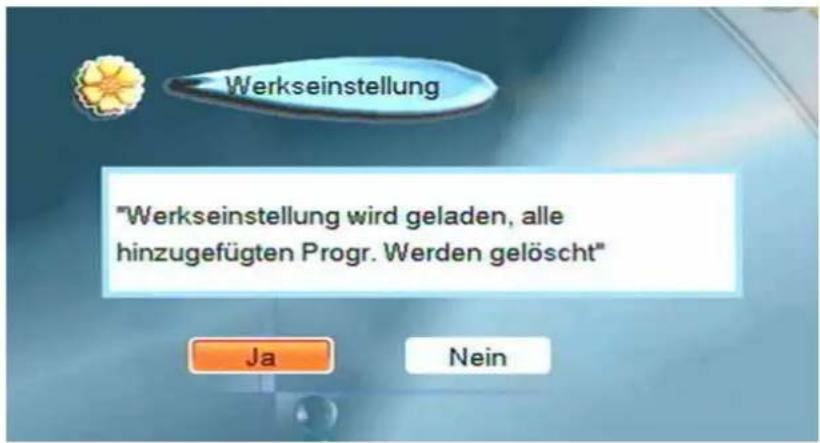

6.5 Lade Werkseinstellung – Resetfunktion....50

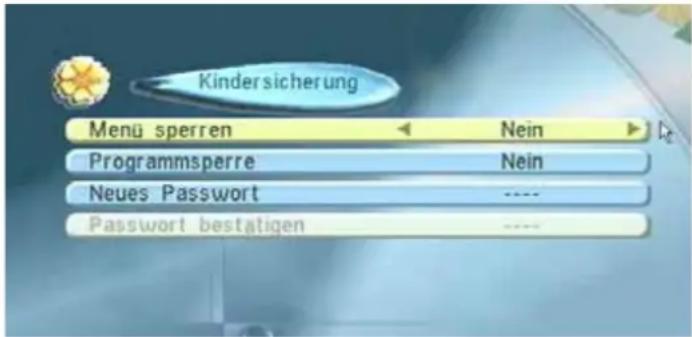

6.6 Kindersicherung....51

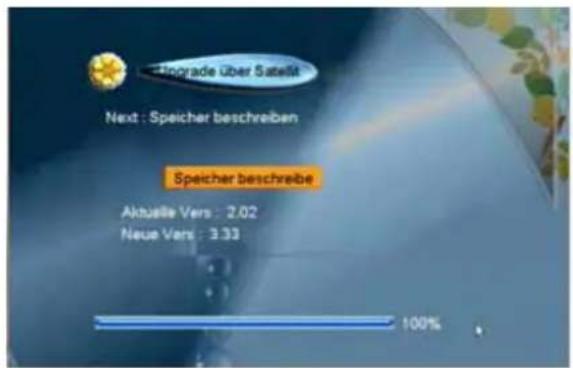

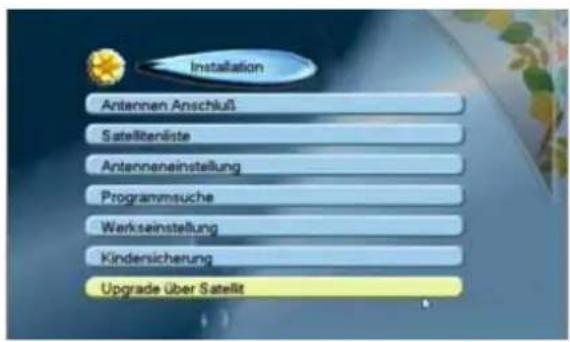

6.7 Software Update über Satellit ....53
6.8 Software Upgrade über RS 232 Schnittstelle....54

7 DiSEqC 1.2 – Digital gesteuerter Stellmotor....55-58

8 Garantiebestimmungen....59

9 Technische Daten 60

10 Standortliste....61

11 Fehlerbeseitigung 62

12 Satelliten-Lexikon 63

EINFÜHRUNG

Über diese Receiver-Serie ZX 750

Die Digital-Satelliten-Receiver Serie ZX 750 ist für den Empfang von unverschlüsselten digitalen Satellitenprogrammen im DVB Standard (Digital Video Broadcasting).

Sie benötigen für den Betrieb eine Satellitenantenne mit digitalem Universal-LNB, die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermöglichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme. Die übersichtliche Vorprogrammierungstabelle liegt dieser Anleitung separat bei. Für die Satelliten ASTRA 19° Ost, HOTBIRD 13° Ost, Eutelsat 16°, Türksat 42°, sind die meisten Übertragungskanäle (Transponder) mit ihren Steuersignalen bereits vorprogrammiert.

Bei den digital verbreiteten Programmen werden laufend neue Programme aufgeschaltet, aber auch bestehende auf andere Transponder verschoben. Um ständig alle aktuellen Programme zu empfangen, ist es deshalb von Zeit zu Zeit sinnvoll (z.B. 2 mal jährlich), die Programmliste über eine der Programmsuchfunktionen zu aktualisieren.

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de im Internet zum direkten Herunterladen und Überspielen zu Hause. Noch einfacher ist jedoch die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Installation“ (siehe Kap. 6.6).

Dieses Handbuch

Diese Bedienungsanleitung beschreibt die Installation des Gerätes und die nötigen Schritte zur Nutzung der wesentlichen Funktionen der Receiverserie ZX 750. Außerdem werden die besonderen Merkmale Ihres Receivermodells erklärt, damit Sie alle Vorteile nutzen können.

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 5 "Suchen von Programmen" und Kapitel 6 "Grundeinstellungen" erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik. Nutzen Sie diese, wenn Sie mit dem Gerät schon vertrauter sind.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone] / 881-73 e-mail: [e-mail]

Lieferumfang

1 Digitalsatellitenreceiver 1 Fernbedienung
1 Bedienungsanleitung 2 Batterien

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

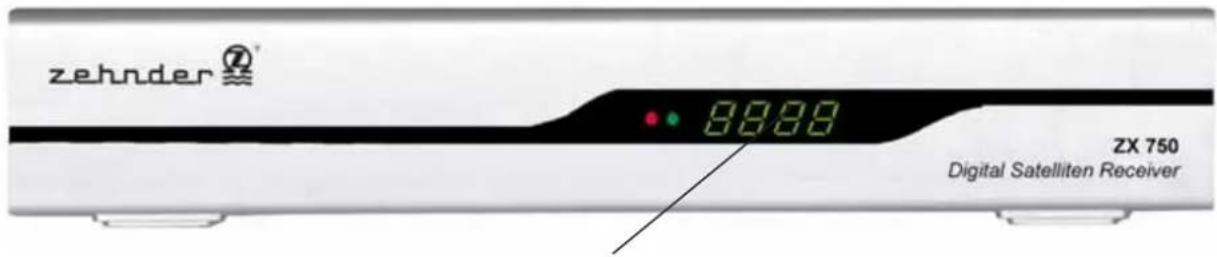

Gerätevorderseite

zehnder® 8938 ZX 750 Digital Satelliten Receiver

Zeigt die Programmplatznummer und in Standby die aktuelle Uhrzeit an

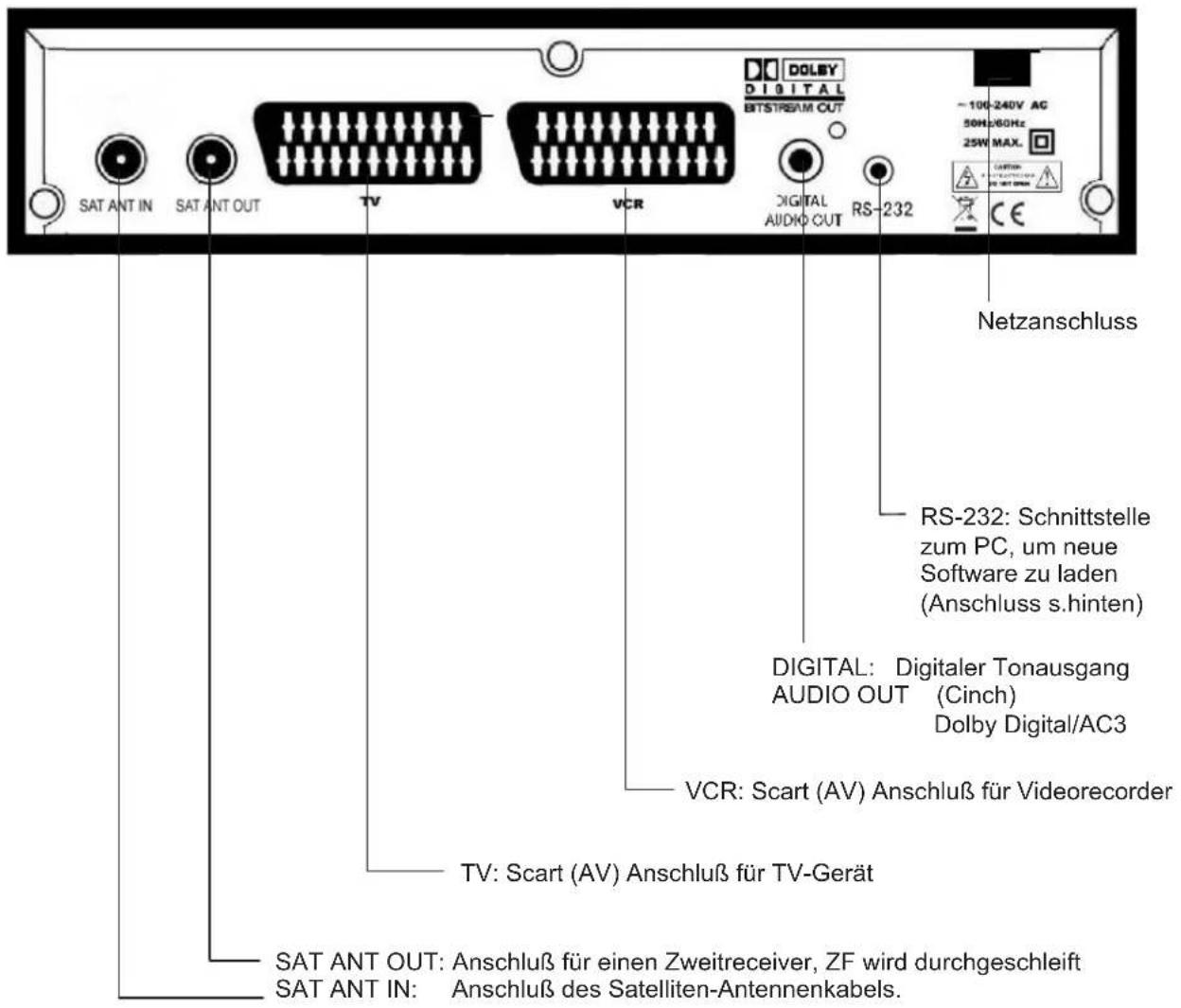

Geräterückseite

SAT ANT IN SAT ANT OUT TV VCR DIGITAL AUDIO OUT RS-232 ~100-240V AC 50Hz/60Hz 25W MAX. CANTIN NETZANSSLUS RS-232: Schnittstelle zum PC, um neue Software zu laden (Anschluss s.hinten) DIGITAL: Digitaler Tonausgang AUDIO OUT (Cinch) Dolby Digital/AC3 VCR: Scart (AV) Anschluß für Videorecorder TV: Scart (AV) Anschluß für TV-Gerät SAT ANT OUT: Anschluß für einen Zweitreceiver, ZF wird durchgeschleift SAT ANT IN: Anschluß des Satelliten-Antennenkabels.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

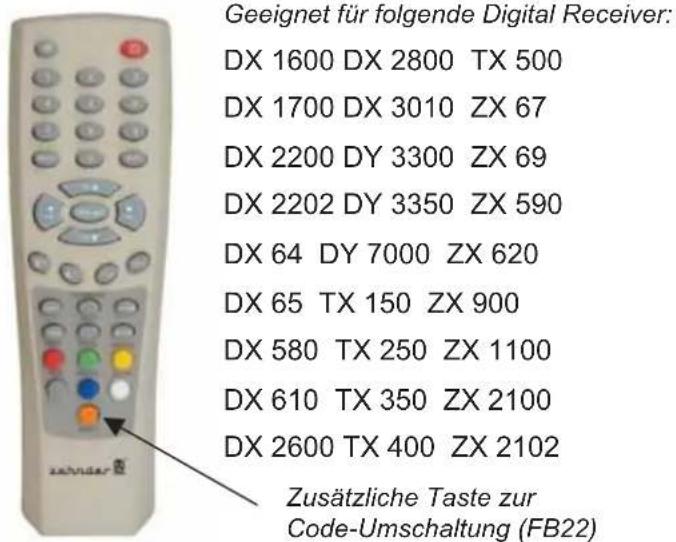

Fernbedienung

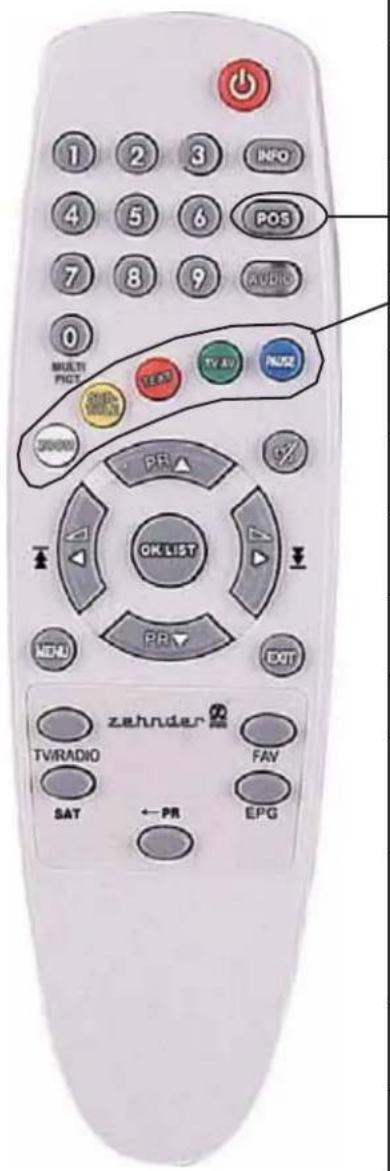

1 2 3 INFO 4 5 6 POS 7 8 9 AUDIO 0 MULTI PICT TV AV MULTI OK LIST PR PR MENU EXIT zehnder TV/RADIO FAY SAT ← PR EPG

Taste Funktion
Power	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
09	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.
MULTIPICT	Teilt den TV-Schirm in 4, 6, oder 9 TV-Programmfenster auf.
INFO	1x Informationen zum Programm anzeigen.2x detailierte Programminformation anzeigen
AUDIO	1. Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um, auch auf AC3-Dolby Digital Ton.2. Schaltet den Ton in Stereo oder Mono rechts/links um.
POSgrau	Blendet Signalpegelanzeige und Menü zur Korrektur der Di-SEqC 1.2 Antennenpositionen ein.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
ZOOMweiss	1. Setzt einen Rahmen zum Vergrößern eines Bildausschnitts.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
SUBTITLEgelb	1. Ruft Untertitel auf, die im DVB-Standard gesendet werden.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
TEXTrot	1. Schaltet auf Videotext Seite 100 oder auf Untertitel um.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
TV/AVgrün	1. TV/AV-hat keine Funktion.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
PAUSEblau	1. Hält im TV-Betrieb das Bild an / Standbild-Funktion.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
	Schaltet den Ton stumm und an.
PR▲▼	1. Schaltet um einen Programmplatz hoch oder runter.2. Im Menü: Zeilenmarkierung (Cursor) nach oben/unten bewegen
VOL▲▼	1. Lautstärkeregelung.2. Im Menü:: Zeilenmarkierung (Cursor) nach rechts/links bewegen3. Seitenweise blättern, in den Programm- und Menülisten
LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Blendet die Programmliste ein.

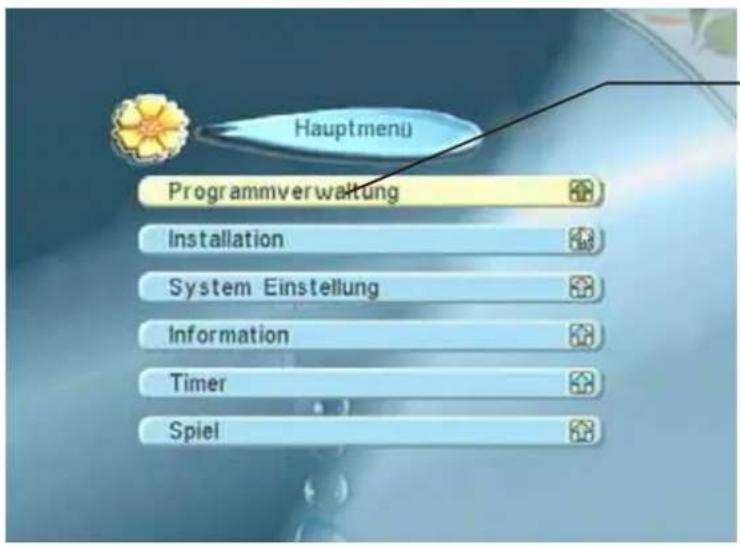

MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
EXIT	Zurück zum letzten Menü oder Menü verlassen
TV/RADIO	Schaltet zwischen TV- und Radio-Programmliste um.

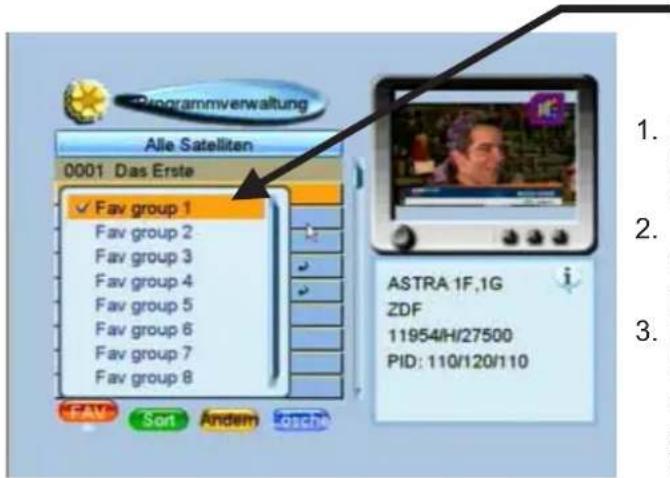

FAV	Ruft die persönlich erstellte Favoritenprogrammliste auf.

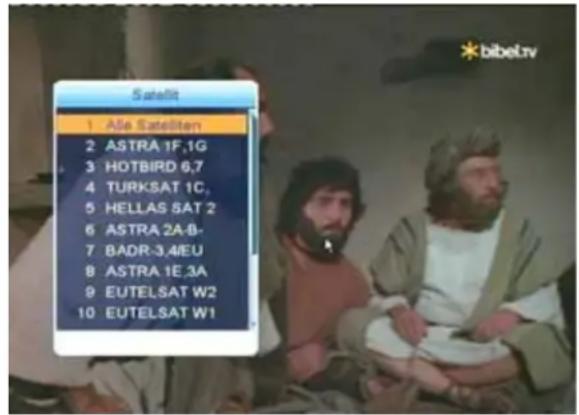

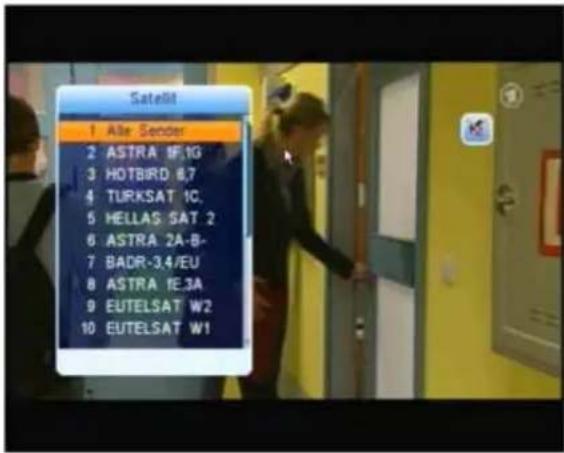

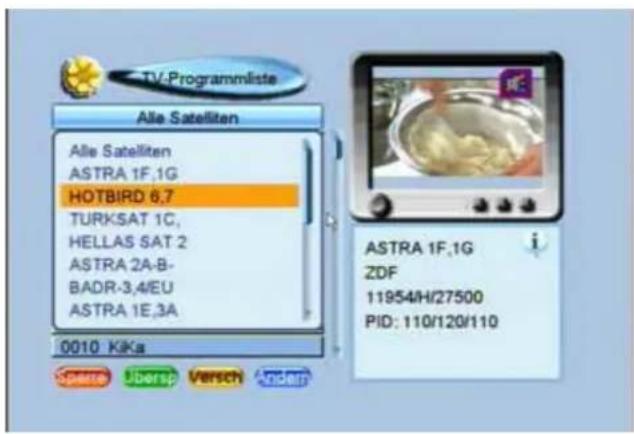

SAT	Blendet Programmliste nach Satelliten sortiert ein.
←PR	Schaltet zum vorher eingeschalteten Programm zurück
EPG	Ruft die elektronische TV- und Radio-Programmzeitschrift (EPG Daten) auf.

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung/Netztrennung

Betreiben Sie den Receiver nur an einer Netzspannung mit 90-230 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist. Zur absoluten sicheren Netztrennung bei Gefahren müssen Sie den Netzstecker ziehen. Dafür genügt der Netzschalter auf der Rückseite nicht.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten.

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
  Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
  • Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes.
• Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
- Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
- Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
• Das G. wurde fallengelassen oder das Gehäuse ist beschädigt

Entsorgung

"Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS

UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

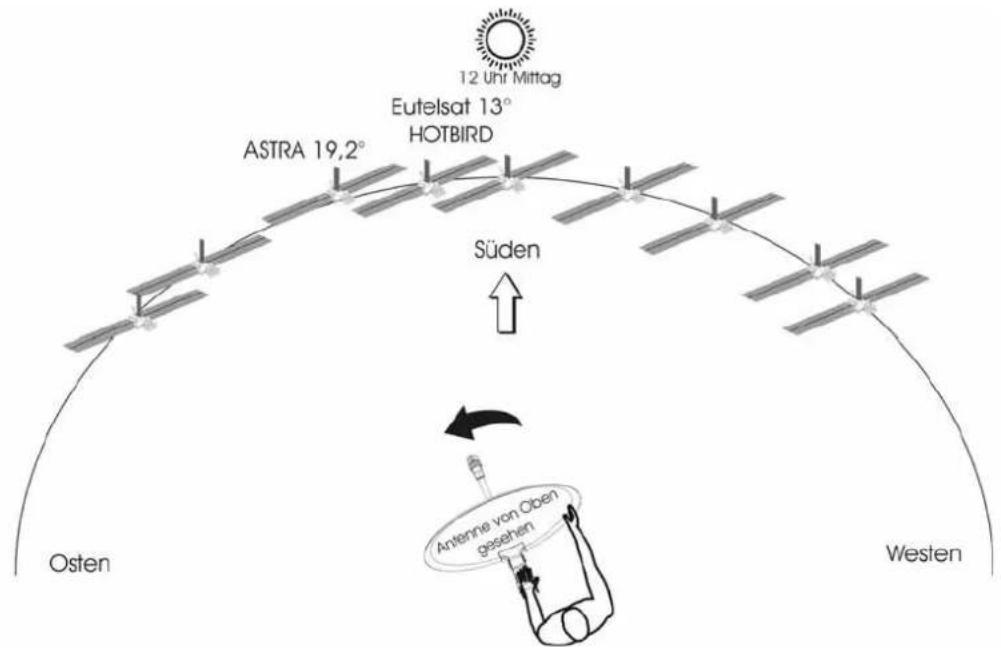

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe der Standortliste im Anhang abzulesen. Wenn Ihr Wohnort nicht direkt aufgeführt ist, nehmen Sie die Werte einer Stadt in direkter Nähe. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro/Quad Universal LNB für mehr als zwei Teilnehmer

Hinweise!

Multifeed Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt (Kap. 3.6). Änderungen in den "Grundeinstellungen", Kap. 6.1, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Einkabel-Anlagen

Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben wollen, bei der alle Teilnehmer mit nur einem Kabel von der Antenne versorgt werden, so spricht man von einer speziellen „Einkabellösung“. Sollte der Receiver damit nicht funktioniere, muss vermutlich die LNC-Spannung über das Menü „Systemeinstellung“ (Kap. 6.1) auf AUS gestellt werden.

Monoblock-LNB

Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss1 für EUTELSAT und Anschluss 2 für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Kap. 6.1) umzustellen.

3. INSTALLATION UND INBETRIEBNAHME

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlußpläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, daß man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, daß es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

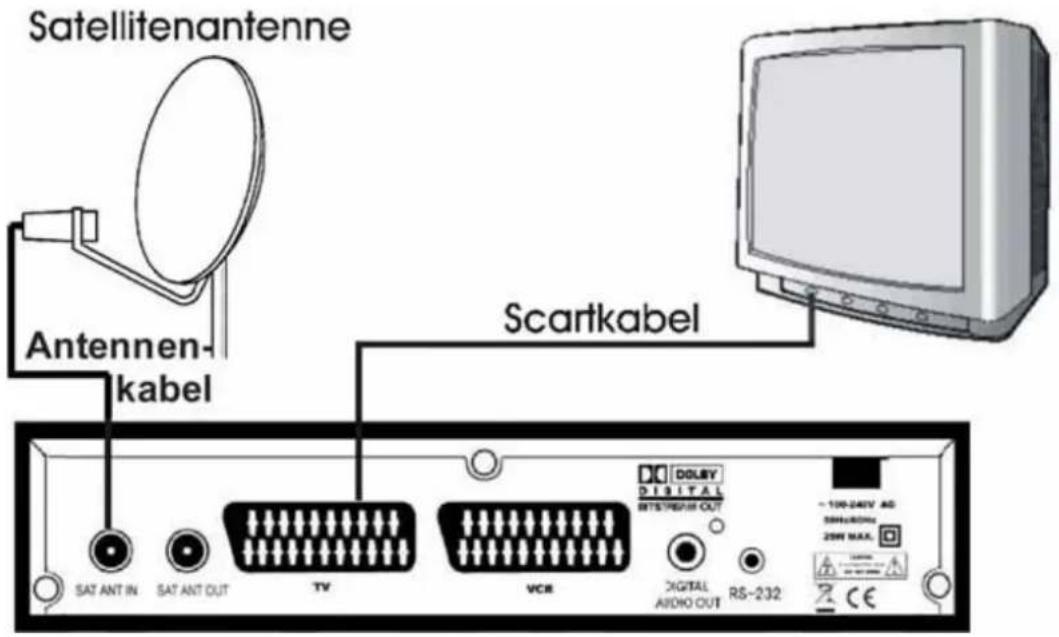

Satellitenantenne Antennen- kabel Scartkabel SAT ANT IN SAT ANT OUT TV VCR DOLBY DIGITAL RSTSTREAM OUT DIGITAL AUDIO OUT RS-232 ~100-240V AG 5MHz/80Hz 25W MAX. CE

Satellitensignal-Anschluß "SAT ANT IN"

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

• Isolieren Sie das Kabel nach Skizze ab und
- Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

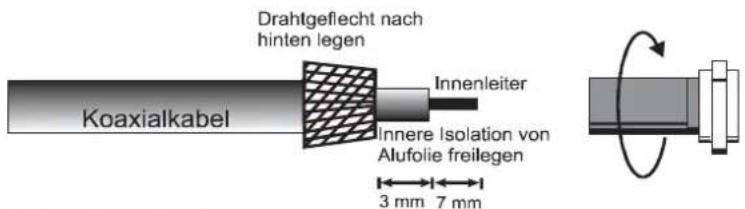

Drahtgeflecht nach hinten legen Innenleiter Koaxialkabel Innere Isolation von Alufolie freilegen 3 mm 7 mm

F-Stecker-Montage

Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

3. INSTALLATION UND INBETRIEBNAHME

Satellitensignalausgang "SAT ANT OUT"

Schließen Sie hier das Antennenkabel für einen weiteren (analogen) Satellitenreceiver an. Sobald der Receiver ausgeschaltet wird steht das Satellitensignal einem weiteren Receiver zur Verfügung.

TV-Scartanschluß "TV"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlußbeispiel 1)

VCR-Scartanschluß "VCR"

Die Anschlußbuchse "VCR" dient der Anschlußmöglichkeit weiterer Geräte wie beispielsweise eines Videorecorders (siehe unten Anschlußbeispiel 1) oder eines weiteren Satellitenreceivers.

Verbinden Sie Videorecorder und Satellitenreceiver (VCR-Buchse) ebenfalls mit einem Scartkabel. Sobald das angeschlossene Gerät eingeschaltet ist oder bei VCR-Wiedergabe werden die Signale automatisch über die TV-Scartbuchse auf ihr Fernsehgerät durchgeschaltet.

Zur Aufnahme schalten Sie den Videorecorder auf den 'AV'-Kanal.

Audio-Anschluß "DIGITAL AUDIO OUT"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne daß das TV-Gerät eingeschaltet ist (siehe Anschlußbeispiel 2.).

Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen zwei Voraussetzungen erfüllt sein:

1. Das Programm muss AC-3-Ton ausstrahlen.
2. Mit Hilfe der Taste ☐ AUDIO muss die Sprache auf AC-3 umgestellt werden (siehe auch Abschnitt 4.6)

RS-232 Anschluß (Datentransferfunktionen siehe Abschnitt 6.8)

Überzeugen Sie sich, daß Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

3. INSTALLATION UND INBETRIEBNAHME

Weitere Anschlußbeispiele:

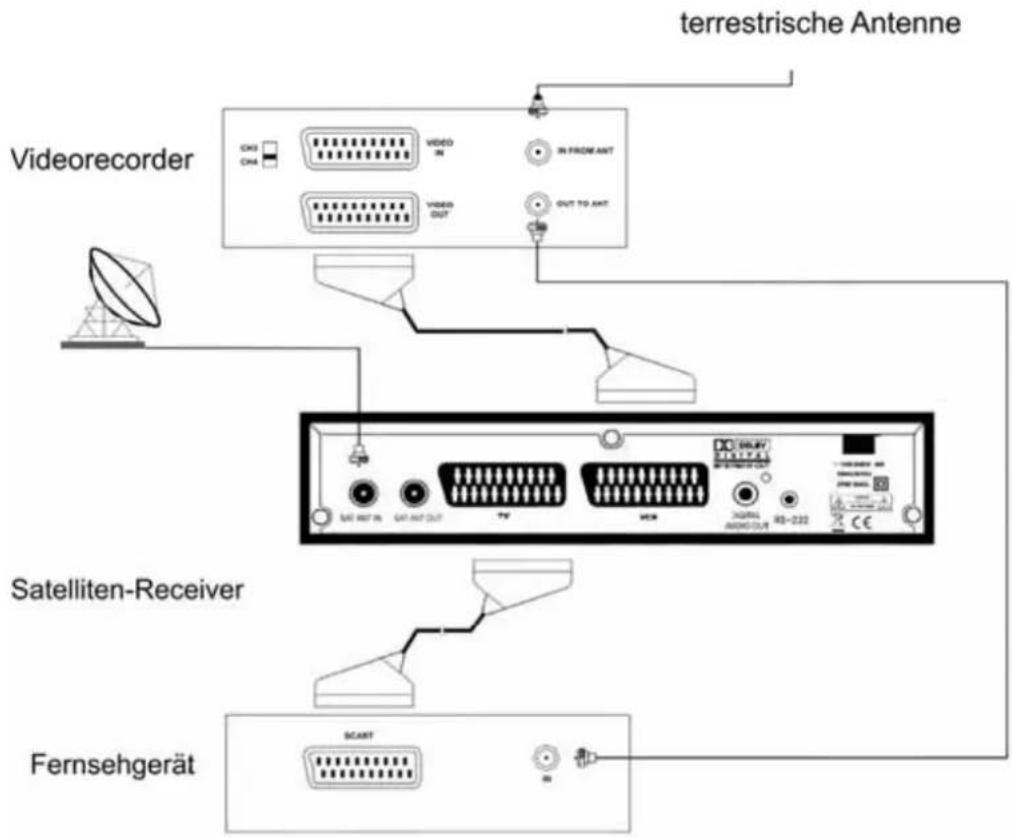

1. Anschluß des Receivers an das TV- und VCR-Gerät über Scartkabel

terrestrische Antenne Videorecorder in FROM ANT OUT TO ANT Satelliten-Receiver Fernsehgerät SCART

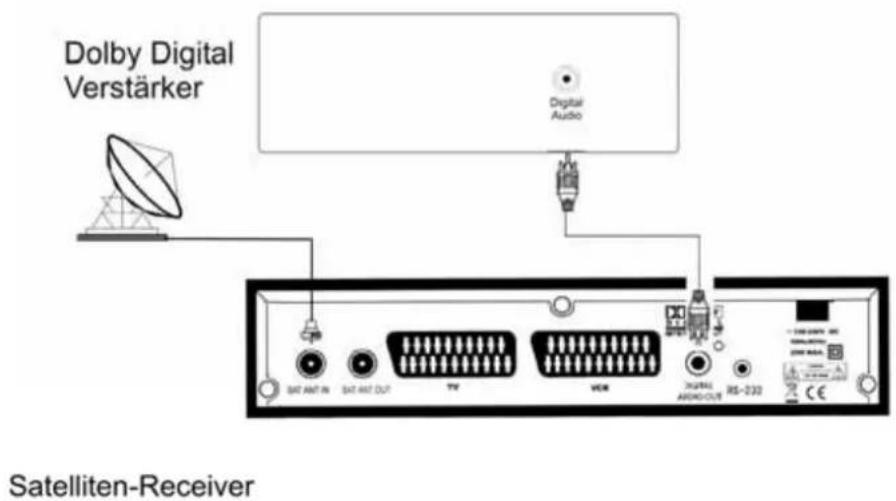

1. Anschluß desRECEIVERS an eine Hifi-Anlage mit Audio-Digitaleingang

Dolby Digital Verstärker Digital Audio SAT ANT IN SAT ANT OUT TV VBR 32/14/04 32 AUDIO AUDIO-OUT RS-232 Satelliten-Receiver

3. INSTALLATION UND INBETRIEBNAHME

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Schließen Sie den Receiver an, indem Sie den Netzstecker in die Stromsteck-dose stecken. Die Anzeige zeigt zuerst „ON“, dann kurz 4 Striche bis zuletzt eine Programmplatznummer oder die Uhrzeit erscheint.
- Schalten Sie den Receiver mit der Standby-Taste ☐ auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront der zuletzt gewählte Programmplatz, z.B. '1', angezeigt wird. (Wird der Receiver mit der Fernbedienung in Bereitschaft geschaltet, kann die Uhrzeit in der Geräteanzeige erscheinen.)

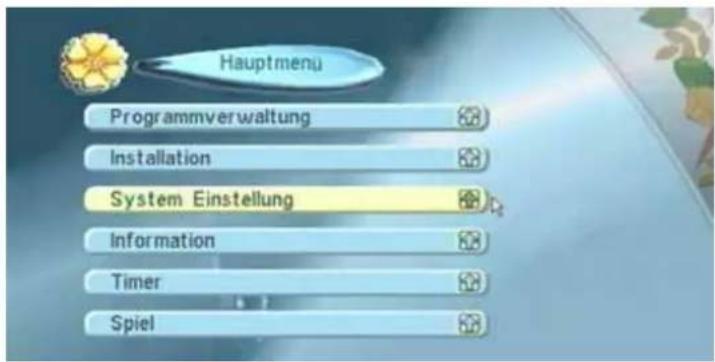

- Betätigen Sie auf der Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

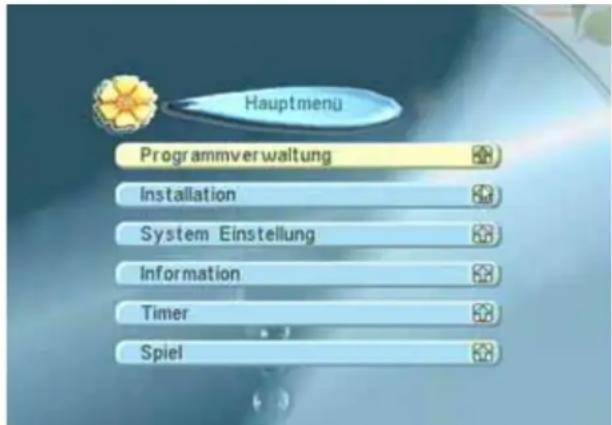

Hauptmenu Programmverwaltung Installation System Einstellung Information Timer Spiel

- Schaltet Ihr TV-Gerät über ein Scartkabel nicht automatisch auf Receiver- empfang, müssen Sie das TV-Gerät mit der AV-Taste Ihrer TV-Fernbedienung auf einen AV-Programmplatz schalten, so daß Sie das Hauptmenü sehen können.

3. INSTALLATION UND INBETRIEBNAHME

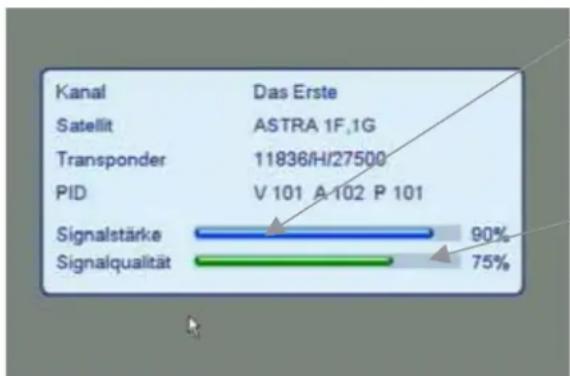

3.5 Feinausrichtung der Antenne

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet dieser eine Pegelanzeige dafür.

Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 2 „ZDF“ für Satellit ASTRA 19,2°)
2. Rufen Sie mit 2 mal Drücken der Taste INFO auf der Fernbedienung die Signalpegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Erscheint der Balken nur in grau statt in grün so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muß die Antenne feinausgerichtet werden.

Signal:

ab 70% ausreichender Signalpegel typ. 90% normaler, guter Pegel

Qualität:

<50% kein Signal ab 50% Empfang möglich ab 70% guter Empfang (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%)

Signal gefunden, wenn Balken „Qualität“ mindestens 40% zeigt.

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:
2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

3. INSTALLATION UND INBETRIEBNAHME

1. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

12 Uhr Mittag Eutelsat 13° ASTRA 19,2° HOTBIRD Süden Osten Antenne von Oben gesehen Westen

• Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.
• Bedenken Sie, daß eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muß, sonst ist kein Empfang möglich.
• Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:

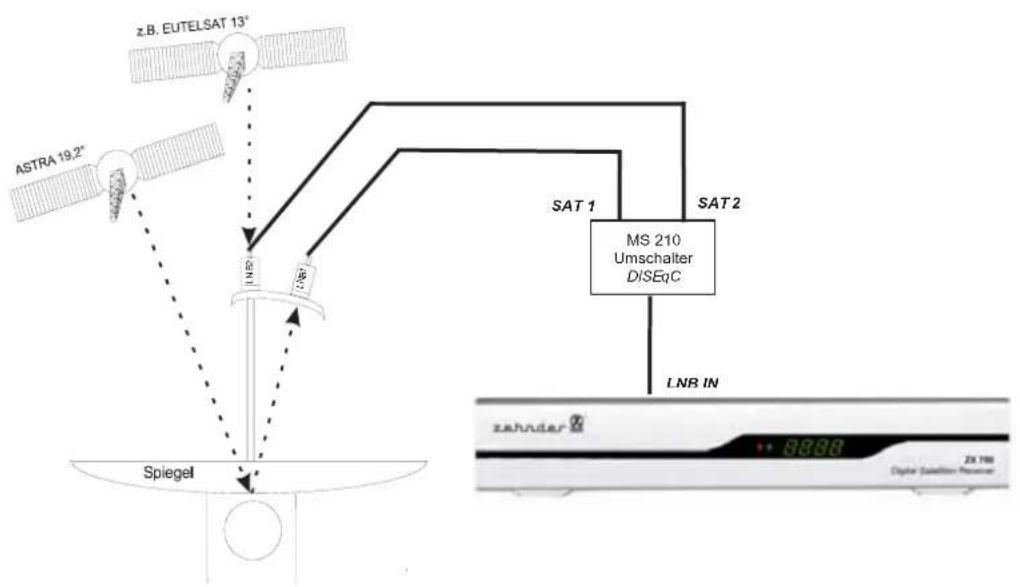

Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem SAT 1/2, Anschluss 1/2 - Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten nach Umstellung der DiSEqC-Signale im Menü 'Installation//Antenneneinstellung'möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. Anschluss 1 –Signal für EUTELSAT und Anschluss 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 6.1) umzustellen.
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. über SAT-Taste 2/HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.

4. BEDIENUNG DES RECEIVERS

Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut.

4.1 TV-Betrieb ein-/ausschalten

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Nach ca. 5-10 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "0001" angezeigt. Im unteren Bildschirmbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

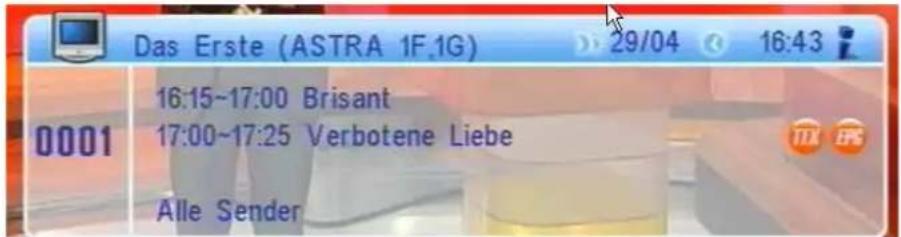

Das Erste (ASTRA 1F.1G) 29/04 16:43 16:15-17:00 Bristant 0001 17:00-17:25 Verbotene Liebe Alle Sender

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmieruna.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ⏻ in Bereitschaft (Standby) geschaltet, befindet sich der Receiver im Stromsparbetrieb. Die aktuelle Uhrzeit steht in der Anzeige.

Hinweis ! Die normalerweise im Standby Betrieb erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der RECEIVER zuvor auf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild und der ständigen Einblendung der Programminformation), so schalten Sie den Receiver mit der Taste TV/RADIO in den TV-Betrieb.

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition 'Anschluss 2' vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind.

Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satcodx.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

- Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten PR▲/PR▼ auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der RECEIVER die digitalen Signale erst umwandeln und das Bild errechnen muß.

- Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 2 Sekunden Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.

- Nach der Programmumschaltung wird für ca. 5 Sekunden die Programm-Information des gerade aktuellen Programmes im unteren Bildschirmbereich eingeblendet. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern (siehe Systemeinstellungen/OSD Einstellung).

Das Erste (ASTRA 1F.1G) 29/04 16:43 0001 16:15~17:00 Brisant 17:00~17:25 Verbotene Liebe Alle Sender

Erklärung siehe Abschnitt, Taste INFO

Programmwahl über die Programmliste "Alle TV-Programme" LIST OK

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

1. Rufen Sie dazu mit der Taste ☐ LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.

2. Bewegen Sie den Zeilenzeiger mit PR▲ oder auf den gewünschten Programmplatz und

3. Schalten Sie mit der Taste OK auf den neuen Programmplatz um.

4. Mit der Taste 🐘/ blattern Sie seitenweise in der Programmtabelle weiter, mit Taste 🐘/ seitenweise zurück.

5. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

Alle Sender 1 Das Erste 2 ZDF 3 RTL Television 4 SAT.1 5 ProSieben 6 RTL2 7 Super RTL 8 VOX 9 kabel eins 10 KiKa 11B36/27500/H

4. BEDIENUNG DES RECEIVERS

Programmwahl über die Favoritenlisten

FAV

Fav. group 1 1 Das Erste 2 ZDF 3 RTL Television 12188/27500/H

Der DVB Receiver besitzt 32 verschiedene Favoriten-

Programmlisten,

Betätigen Sie die graue

FAV Taste, so gelangen Sie zu den "TV Favoritenlisten". Hier sind diejenigen Programme eingetragen, die Sie in der TV-

Programmverwaltung mit einem ♥ für die entsprechende Favoritenliste gekennzeichnet haben.

• Die Bedienung erfolgt ebenso wie in der Programmliste "Alle Sender".
- Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 4.15 weiter unten nach.

Programmliste nach Satelliten sortiert

SAT

Satellit 1 Alle Sender 2 ASTRA 9F.1G 3 HOTBIRD 6.7 4 TURKSAT 1C. 5 HELLAS SAT 2 6 ASTRA 2A-B- 7 BADR-3.4/EU 8 ASTRA 1E.3A 9 EUTELSAT W2 10 EUTELSAT W1

Mit der Taste SAT können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit OK bestätigen. Die Programmliste des Satelliten erscheint.

Umschalten zum letzten Programmplatz

← PR

Um schnell und bequem zwischen zwei Programmplätzen hin- und her zu schalten benutzen Sie Taste ^-PR . Sie wechselt bei wiederholtem Drücken generell immer zwischen den zwei zuletzt gewählten Programmplätzen.

4. BEDIENUNG DES RECEIVERS

4.4 Umschalten zwischen TV- und Radiobetrieb

TV/RADIO

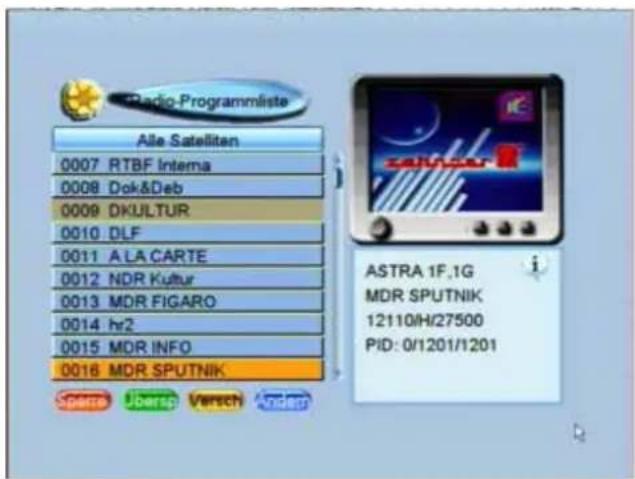

• Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.
• Um die Radioprogramme zu empfangen drücken sie die Taste TV/R. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

HDR: Kultur (ASTRA. 1F.1G) 29/04 17:41 D012 13:00-18:00 Klassisch unterwegs 18:00-18:30 Journal Alle Seindet

- Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so bleibt im Unterschied zu den TV-Programmen die Einblendung der Programminformation ständig erhalten. Das TV-Bild wird im Radiobetrieb abgeschaltet. Es erscheint ein festes Hintergrundbild.

- Radioprogramme werden teilweise auch mit der unten beschriebenen Sprachumschaltungsfunktion ausgestrahlt. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.5 Lautstärkeregelung und Donstummschaltung

[NO TEXT]

Mit der Mute-Taste

Mit den Tasten 📄 und 📄 auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstärkeeinstellung wird in Form einer 33-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingebendet.

[NO TEXT]

können Sie den Ton stummschalten, dabei blinkt dann auf dem Bildschirm links unten

das durchgestrichene Lautsprechersymbol. Bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.6 Tonart und Sprache wählen

EuroNews Audio Stereoian fra (92) eng (93) i.a (94) ip8 (95) iuz (91) par (98) EUROPEANS

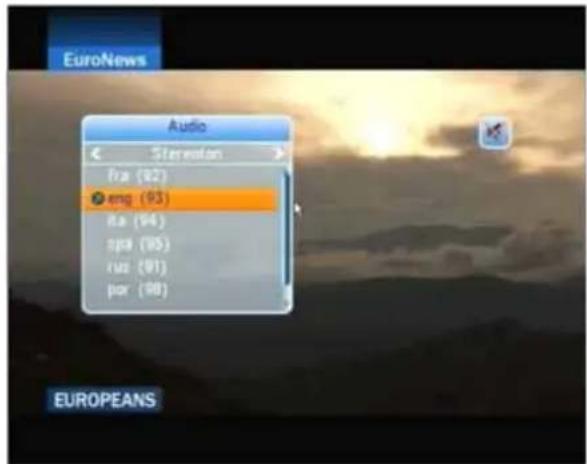

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können.

Welche Sprachen und wieviel zum Wechseln vorliegen hängt von der Programmaussstrahlung ab. Mit EXIT das Fenster schließen. Automatisch wird die neue Sprache auf dem

Programmplatz gespeichert.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

Mit den Tasten 🐘 und können Sie Stereo, linker Kanal, rechter Kanal und Mono-Tonspur einstellen. Die Einstellung erscheint rechts unten im Fens-

ter.

4.7 AC3-Tonsignale empfangen AUDIO

Die Taste verwenden Sie nicht nur um zwischen verschiedenen übertragenen Sprachen umzuschalten.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentaste (AUDIO) können Sie die verschiedenen Tonsysteme (z.B. Stereo / Dolby Digital AC-3) für das aktu-

Audio Stereaton deu: (512) deu: (515)(AC3) DEINE CHANCE

elle Programm auswählen. Wenn Sie auf die Tonart „AC-3“ wechseln, legt der Receiver den Ton an die „Audio Digital“-Ausgangsbuchse an. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. Pro 7.). Der Lautsprecher am Fernsehgerät wird dann stumm.

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4. BEDIENUNG DES RECEIVERS

4.8 TV/AV-Umschaltung (terr. Programme)

Bei der Verbindung von Satellitenreceiver und Fernsehgerät mit einem Scartkabel, schalten manche TV-Geräte beim Einschalten des Satellitenreceivers den Signaleingang auf der Scartbuchse sofort auf Videoempfang (AV), das heißt auf den Empfang des Digitalreceivers um. Ebenso verhält es sich mit den extern an die VCR-Scartbuchse angeschlossenen Geräten, wie Videorecorder, analoger Satellitenreceiver oder andere Geräte. Wird eines der Geräte eingeschaltet, so stellt der RECEIVER dieses Signal automatisch zum TV-Gerät durch.

Sie haben jedoch auch die Möglichkeit manuell zwischen terrestrischem Empfang (TV) und Digitalreceiverempfang umzuschalten.

Sind die externen Geräte eingeschaltet drücken Sie ein oder mehrmals die Taste TV/AV auf ihrer Fernbedienung. Der Empfangsbetrieb ändert sich daraufhin wie folgt:

Empfang:	RECEIVER	TV →	RECEIVER
Geräteanzeige:	„PR-Nr.“	„?U“	„PR-Nr.“

Wenn Sie ein terrestrisch ausgestrahltes TV-Programm über das TV-Gerät anschauen möchten, muß die Schaltspannung der TV-Scartbuchse abgeschaltet werden, um das TV-Gerät nicht zwangsweise auf den RECEIVER zu schalten. Die Schaltspannung an Pin 8 der Scartbuchse wird abgeschaltet. Drücken Sie dazu einmal die Taste TV/AV, die Geräteanzeige wechselt zu „„ Durch nochmaliges drücken schaltet er wieder zurück zum SAT-Empfang.

4.9 Videotextempfang TEXT (speichert bis zu 800 Seiten)

Der Receiver hat einen integrieten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer weiteren Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint. Mit der Taste TEXT wird die Videotextseite 100 des gerade aktuellen Pro-

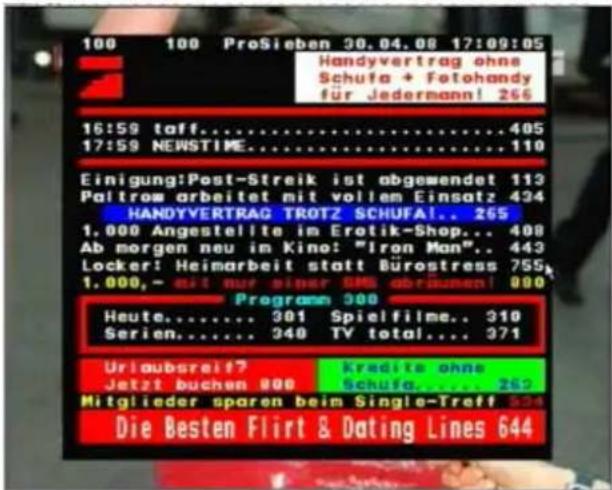

100 100 ProSieben 30.04.08 17:09:05 Handyvertrag ohne Schufa + Fotohandy für Jedermann! 266 16:59 taff......405 17:59 NEWSTIME......110 Einigung:Post-Streik ist abgewendet 113 Paltrom arbeitet mit vollem Einsatz 424 HANDYVERTRAG TROTZ SCHUFAI.. 265 1.000 Angestellte im Erotik-Shop... 408 Ab morgen neu im Kino: "Iron Man"... 443 Locker! Heimarbeit statt Bürostress 755 1.000,- mit nur einer EMS abbrumen! 800 Program 300 Heute...... 301 Spielfilme.. 310 Serien...... 340 TV total.... 371 Urlaubsreif? Jetzt buchen 800 Kredite ohne Schufa...... 262 Mitglieder sparen beim Single-Treff 534 Die Besten Flirt & Dating Lines 644

gramms aufgerufen.

Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten oder mit PR ▲ / PR ▼ seitenweise blättern OK = Hintergrund-

4.10 Standbild PAUSE

Möchten Sie sich eine gerade aktuelle Filmszene genauer anschauen oder eine auf dem TV-Schirm eingeblendete Information in Ruhe notieren, so halten Sie mit der Taste ☐ PAUSE das Bild so lange Sie mögen an. Nach erneutem Betätigen von ☐ PAUSE kehren Sie wieder in die im Hintergrund weitergelaufene Sendung zurück.

4. BEDIENUNG DES RECEIVERS

4.11 Mehrfachbild-Darstellung (MULTIPICT)

Mit der Taste können Sie den TV-Schirm in 9 TV-Programmfenster aufteilen.

Automatisch werden die nachfolgenden Programmplätze in die einzelnen Fenster eingelesen. Am Ende wird wieder das aktuelle Programm im ersten Fenster mit laufendem Bild und Ton eingestellt.

Nun können Sie ganz schnell mit den Pfeiltasten zwischen den dargestellten Programmfenstern wechseln.

3-RTL Television 4-SAT.1 5-ProSieben 6-RTL2 7-Super RTL 8-VOX 9-kabel eins 10-KiKa 11-Eurosport

4.12 Programminformation INFO

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Um die Informationen zum aktuellen Programm zu erhalten drücken Sie INFO. Folgende Einblendung erscheint unten am Bildschirm:

Uhrzeit;Titel der laufenden und nachfolgenden Sendung Pogramname Satellit Symbol für Video-textausstrahlung Uhrzeit Das Erste (ASTRA 1F.1G) 29/04 16:43 16:15~17:00 Brisant 17:00~17:25 Verbotene Liebe Alle Sender

Nach ca. 5 Sekunden verschwindet die Programm-Information automatisch wieder. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern Systemeinstellung/OSD Einstellung).

4. BEDIENUNG DES RECEIVERS

Programminformation 2x INFO

Um die technischen Informationen (Sendeparameter) zum aktuellen Programm zu erhalten drücken Sie 2 mal INFO.

Folgende Einblendung erscheint unten am Bildschirm:

Pogramname Kanal Das Erste Satellit ASTRA 1F,1G Transponder 11836H/27500 PID V 101 A 102 P 101 Signalstärke 90% Signalqualität 75% Signal: ab 70% ausreichender Signalpegel typ. 90% normaler, guter Pegel Qualität: <50% kein Signal ab 50% Empfang möglich ab 70% guter Empfang (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%) Antennen- und Programmeinstellungen

4. BEDIENUNG DES RECEIVERS

4.13 Der elektronische Programmführer

EPG

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden m RECEIVER gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Die Programminformati- onen in den abgebilde- ten Menüs sind nur beispielhaft. Sie ent- sprechen nicht unbe- dingt dem aktuellen Empfang. len Empfang.

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPG und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.

2. Mit den Tasten PR▲ oder können Sie ein Programm markieren.

2. ZDF 10/20/2006 17:21 Forsthaus Falkenau 19:25 - 20:15 -6Stunde +6Stunde Detail Timer 10/20 19:00 19:30 20:00 20:30 1. Das Erste Das Ge Das Quiz D B Tage Der Deutsche F 2. ZDF heute Forsthaus Falkena Ein Fall für zw 3. RTL Televisi Alles was z Gute Zeiten. Wer wird Million 4. SAT.1 Schm Verliebt i K 11 - Ko Genial daneben

Die Programmübersicht enthält:

* Name und Titel der Sendung.
* Datum mit Anfangs- und Endzeit Für alle Sender, die diese Info ausstrahlen und deren Programmplätze schon einmal aufgerufen wurden.
OK Programm anwählen
ROT Blättert Zeitleiste zurück
GRÜN Blättert Zeitleiste vorwärts
GELB Detailinformation lesen
BLAU Sendung mit Uhrzeiten als Timer über nehmen (siehe unten)

1. Mit 📄 können Sie auf der Uhrzeitskala einen Zeiger auf die entsprechende Uhrzeit bewegen. Entsprechend wird eine Sendung markiert, zu der im oberen Bildbereich Informationen eingeblendet werden.
2. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste GELB. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden erscheint oben der Hinweis der gelben Farbtaste):

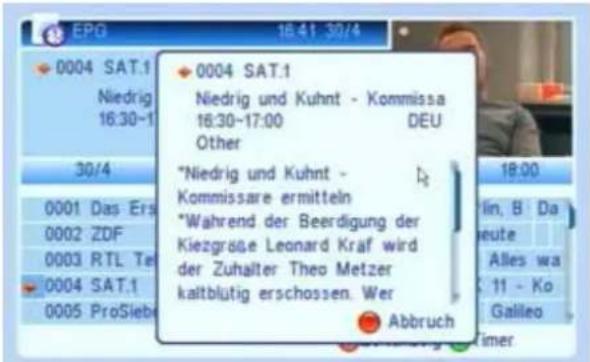

0004 SAT.1 Niedrig und Kuhnt - Kommissa 16:30-17:00 DEU Other *Niedrig und Kuhnt - Kommissare ermitteln *Wahrend der Beerdigung der Kiezgröse Leonard Kraf wird der Zuhalter Theo Metzer kaltblutig erschossen. Wer Abbruch

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

Mit EXIT gelangen Sie in die Programmübersicht zurück.

1. Verlassen Sie mit EXIT die Programmübersicht (TV Führer).

4. BEDIENUNG DES RECEIVERS

Radio Führer Durch betätigen der Taste EPG erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

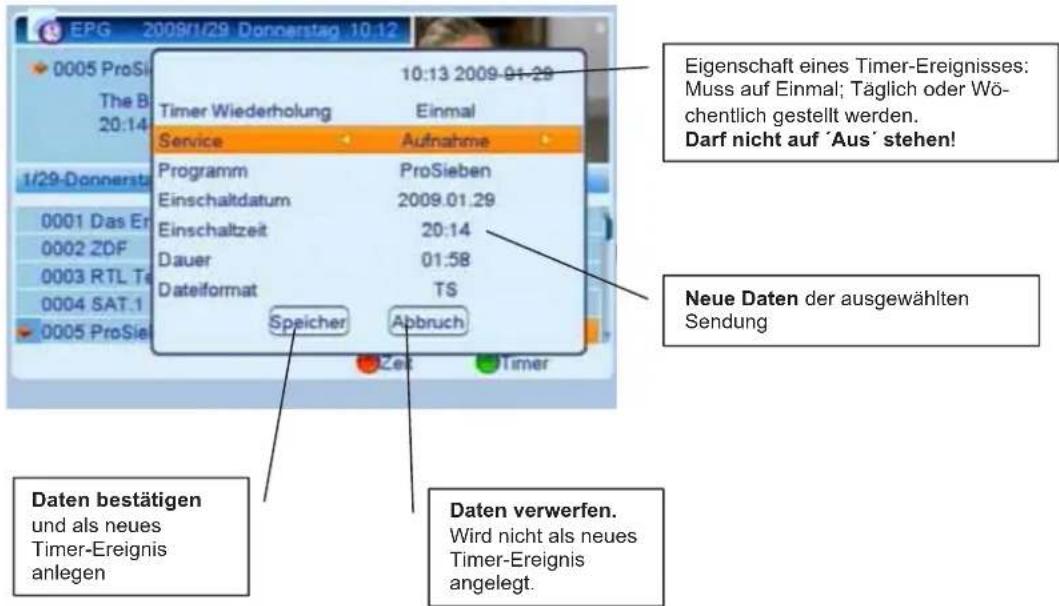

Timer programmieren über EPG mit Taste GRÜN

Wenn Sie mit der EPG-Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer GRÜN betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird. (siehe auch Abschnitt 4.18 Timerfunktion)

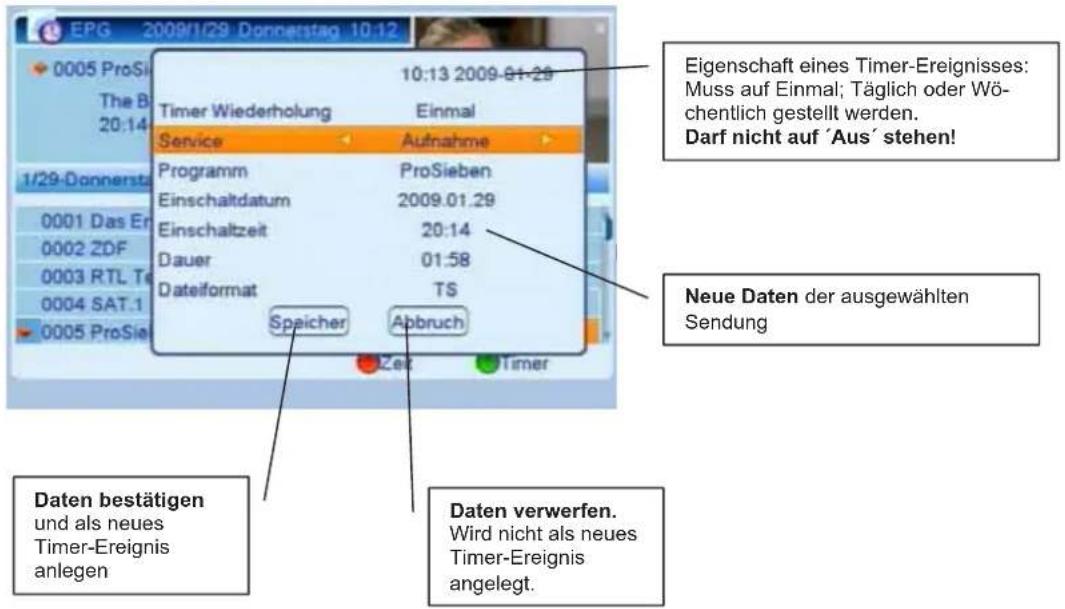

EPG 2009/1/29 Donnerstag 10:12 0005 ProSi The B 20:14 Timer Wiederholung Einmal Service Aufnahme Programm ProSieben Einschaltdatum 2009.01.29 Einschaltzeit 20:14 Dauer 01:58 Dateiformat TS Speicher Abbruch Zeit Timer Eigenschaft eines Timer-Ereignisses: Muss auf Einmal; Täglich oder Wö- chentlich gestellt werden. Darf nicht auf 'Aus' stehen! Neue Daten der ausgewählten Sendung Daten bestätigen und als neues Timer-Ereignis anlegen Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt.

Wenn der Status auf 'Einmal', 'Täglich' oder 'Wöchentlich' gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

Hinweise!

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
  • Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der RECEIVER speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.14 Aufrufen und Bedienung der Menüs

MENU

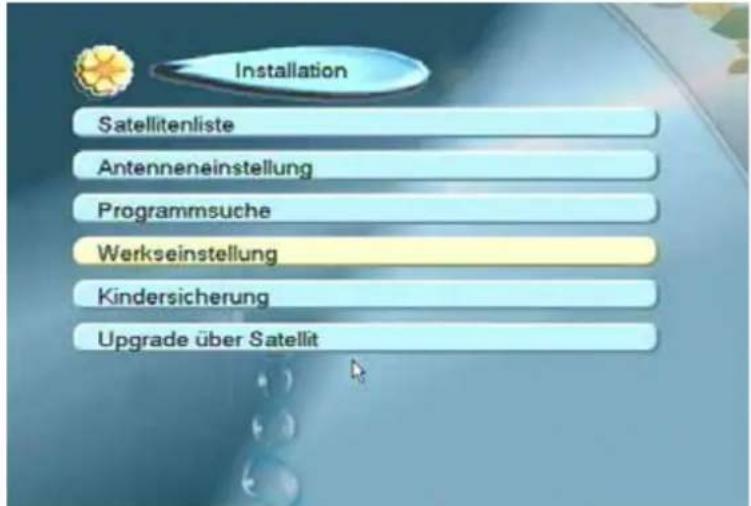

Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen:

HAUPTMENÜ:

Hauptmenu Programmverwaltung Installation System Einstellung Information Timer Spiel

Hauptmenüpunkt: Mit OK Untermenüpunkte öffnen

Bewegen und Ändern im Menü:

MENU Aufrufen oder Ausblenden des Hauptmenüs PR▲; PR▼ Auswahl der Menüzeile (Zeilenmarkierung nach oben/unten) OK Doppelfunktion: 1. Untermenü öffnen/schließen 2. Aktivieren und bestätigen von Einstellungen/Befehlen ←; Schrittweises Verändern von Einstellungen 0 .. Direkteingabe von Einstellungswerten EXIT Verlassen eines Untermenüs, Speichern der Einstellungen und zurück zum vorhergehenden Menü.

Bedienen von Auswahl- feldern mit dem folgenden

Symbol ◀◀ :

1. Mit ; Ein- stellung ändern

2. -> OK Liste aufklappen, -> PR ▲; PR ▼ Auswählen -> OK Einstellung übernehmen

4. BEDIENUNG DES RECEIVERS

4.15 Programmverwaltung

(Programmliste einsehen, sortieren, löschen, sperren, umbenennen)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert. Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

Programmverwaltung TV-Programmiste Radio-Programmiste

Drücken Sie die Taste MENU dann Programmverwaltung und mit OK wechseln Sie zum Menü „TV-Programmliste“. Es erscheint das Fenster der Programmverwaltung.

Sie befinden sich sofort in der Programmliste zum Sortieren, Favoriten festlegen und Überspringen von Programmnamen (s.u).

Markieren Sie mit den PR▼/Tasten einfach das Programm und nutzen Sie OK um das Programm jeweils zu bearbeiten.

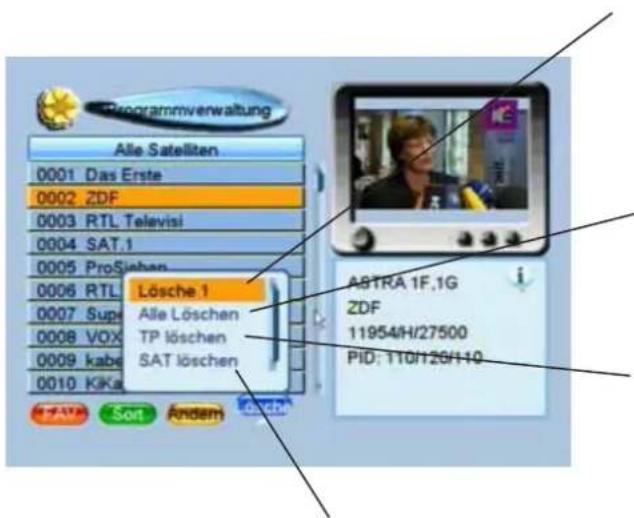

Programmliste aller gespeicherten Programme

TV-Programmliste Alle Satelliten 0001 Das Erste 0002 ZDF 0005 RTL Televisi 0004 SAT 1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel eins 0010 KäKa Spere Jübersch Versch Aroen ASTRA 1F,1G ZDF 11954H/27500 PID: 110/120/110

Das aktuell ange- wählte Programm läuft in einem kleinen Fenster als Live-Bild

Empfangsparameter des aktuell markierten Programms

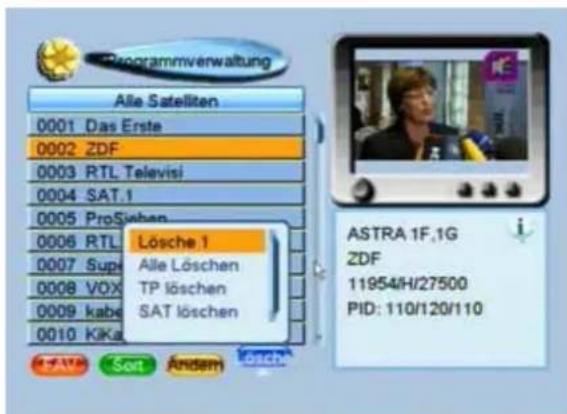

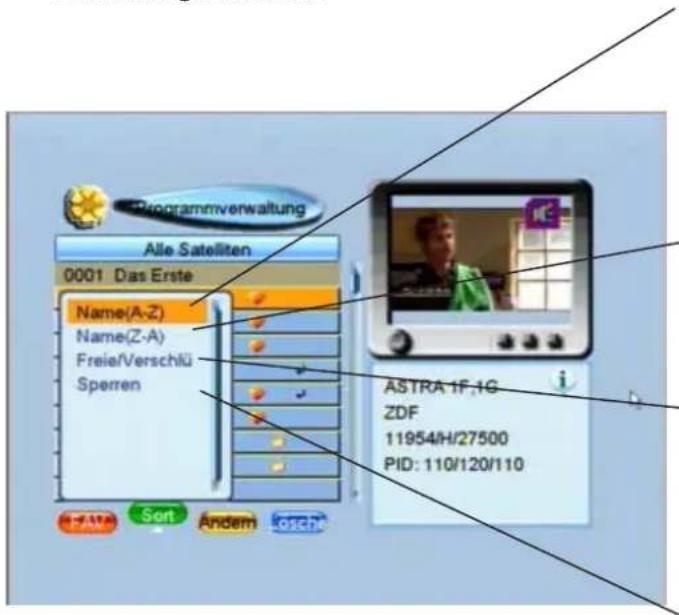

Für Änderungen des jeweils ausgewählten Programms können Sie die farbigen Tasten der Fernbedienung wie folgt nutzen:

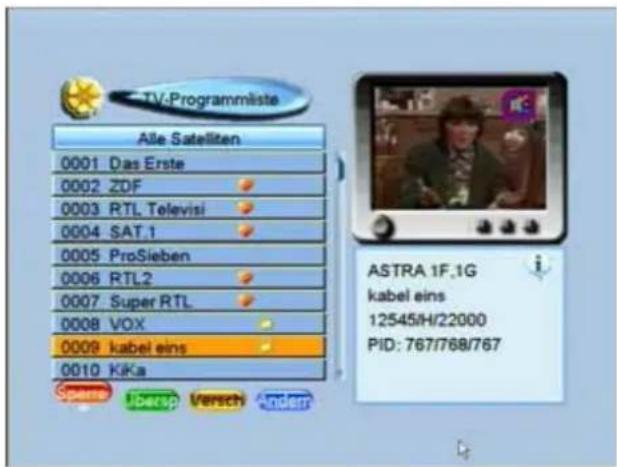

ROT ⇒ Sperren zur Kindersicherung, mit 🔒 kennzeichnen

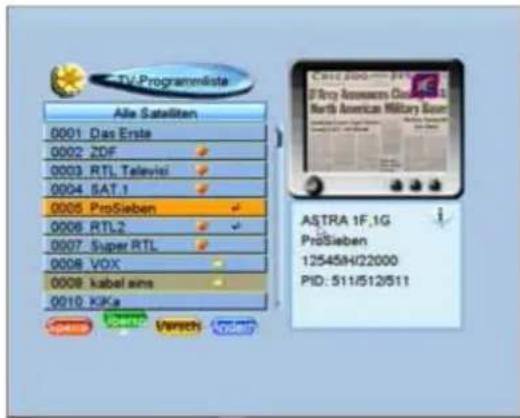

GRÜN ⇒ Programme zum Überspringen kennzeichnen
GELB⇒ Verschieben auf anderen Platz in der Programmliste
BLAU⇒ Ändern: weitere Bearbeitungsmöglichkeiten

→ ROT⇒ Programme als Favoriten kennzeichnen
GRÜN⇒ Sortieren nach verschiedenen Kriterien
→ GELB⇒ Ändern: Umbenennen eines Programmnamens
→ BLAU⇒ Löschen von Programmen

4. BEDIENUNG DES RECEIVERS

Einträge vornehmen/Programme bearbeiten

1. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Farbstasten ROT, BLAUS. GRÜN GELB

Sie gelangen dann in den gewählten Änderungsmodus, dessen Farb-Button im Menü, z.B. "Verschieben", dann leicht erhöht und mit einem Pfeil versehen angezeigt wird.

1. Sie können jetzt je nach gewähltem Änderungsmodus Programme mit PR▲▼, oder auswählen und mit kennzeichnen oder ändern.

Je nach Vorgang erhalten die ausgewählten Programme eine Kennzeichnung, wie ♥ 🔍

1. Erst beim Verlassen des Änderungsmodus mit EXIT werden die Änderungen endgültig gespeichert.

Hinweis! Das Sperren von Programmen ist erst nach Aufrufen der Taste ROT und der Eingabe des aktuellen Passwortes (bei Auslieferung '0000', ansonsten siehe Abschnitt 6.6 Kindersicherung) möglich.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit OK auf. Anschließend mit EXIT Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste ^v_e^iI lassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste ^EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert, nachdem die Sicherheitsabfrage mit 'Ja' bestätigt wurde.

Wollen Sie wirklich speichern ? Ja Nein

Bearbeiten der Radioprogrammliste TV/RADIO

Radio-Programmäste Alle Satelliten 0007 RTBF Interna 0008 Dok&Deb 0009 DKULTUR 0010 DLF 0011 A LA CARTE 0012 NDR Kultur 0013 MDR FIGARO 0014 hr2 0015 MDR INFO 0016 MDR.SPUTNIK ASTRA 1F,1G MDR SPUTNIK 12110H/27500 PID: 0/1201/1201

Die Liste der Radiopro- gramme wird auf dieselbe Weise wie die TV- Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem Sie die Taste TV/RADIO drücken, während die Programmbearbeitung aufgerufen ist.

4. BEDIENUNG DES RECEIVERS

Bearbeiten in einzelnen Satelliten-Programmlisten SAT

TV-Programmliste Alle Satelliten Alle Satelliten ASTRA 1F,1G HOTBIRD 6,7 TURKSAT 1C, HELLAS SAT 2 ASTRA 2A-B- BADR-3,4/EU ASTRA 1E,3A 0010 KiKs ASTRA 1F,1G ZDF 11954/H/27500 PID: 110/120/110

Um gezielt in Programm- listen nur einzelner Satelli- ten oder Favoritenlisten zu arbeiten, wählen Sie über die SAT Taste die ge- wünschte Liste aus.

Sperren Sperren eines Programms zur Kindersicherung (- Taste)

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Drücken Sie die Taste ROT. Sie befinden sich im Sperren-Modus.

Um Fehlbedienungen zu vermeiden ist diese Funktion durch das Passwort der Kindersicherung geschützt (bei Änderungen siehe Abschnitt 6.6). Geben Sie also den 4-stelligen Code ein (bei Auslieferung '0000').

TV-Programmiste Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel eins 0010 Kikas ASTRA 1F,1G kabel eins 12545/H/22000 PID: 767/768/767

Wählen Sie einfach mit den Tasten PR ▲ oder PR ▼ das Programm aus und drücken Sie die Taste OK, um es zu "sperren".

Das Programm wird mit Ⓑ ge- kennzeichnet.

Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über ein Passwort im Menü "Installation". (siehe auch Abschnitt 6.6 Kindersicherung aktivieren).

So kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksseitig auf „Aus“ gestellt.

4. BEDIENUNG DES RECEIVERS

Überspringen eines Programms (GRÜN - Taste)

Sie möchten beim durchschalten der Programme mit den Tasten PR▲ oder PR▼, Programme überspringen. Alle so markierten Programmplätzen werden beim „Durchzappen“ übersprungen. Drücken Sie die Taste GRÜN. Sie befinden sich nun im Überspringmodus:

TV-Programmista Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel sins 0010 KKKa Astra 1F,1G ProSieben 12545H/22000 PID: 511/512/511

Wählen Sie einfach mit den Tasten PR ▲ oder das Programm aus und drücken Sie die Taste OK, um es zu "markieren". Das Programm wird mit ← gekennzeichnet.

Wirksam wird die Kennzeichnung jedoch erst, wenn Sie das Menü mit EXIT verlassen haben und die Abfrage mit OK bestätigt haben.

Verschieben Programm auf anderen Platz in der Programmliste verschieben GELB

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten. Drücken Sie die Taste GELB. Sie befinden sich im Verschieben-Modus.

TV-Programmlista Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel eins 0010 Kikas ASTRA 1F,1G ZDF 11954H/27500 PID: 110/120/110

1. Sie fahren das Programm mit den PR ▲ PR ▼ Tasten an, das Sie verschieben wollen.

2. Wählen nun das Programm durch betätigen der Taste ok aus. Als Markierung erscheint nun das Zeichen ‘♦’ Sie können so auch mehrere Programme markieren.

3. Mit den Tasten PR ▲ PR ▼ oder suchen Sie ▼ nun die Stelle, wohin Sie das/die Programm(e) verschieben möchten.

4. Mit der Taste fügen Sie das angewählte Programm am neuen Platz in die Liste ein.

5. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Achtung! Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

4. BEDIENUNG DES RECEIVERS

Die „Ändern“-Funktionen (Favorit, Sortieren, Ändern/Umbenennen, Löschen):

Wenn Sie die Taste drücken gelangen Sie in eine weitere Menü-Ebene mit weiteren Möglichkeiten zur Bearbeitung Ihrer Programmliste.

Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel eins 0010 KjKa ASTRA 1F,1G Das Erste 11836/H/27500 PID: 101/102/101

ROT Programme als Favoriten kennzeichnen
GRÜN⇒ Sortieren nach verschiedenen Kriterien
GELB⇒ Ändern: Umbenennen eines Programmnamens
BLAU⇒ Löschen von Programmen

Favoritenlisten erstellen und bearbeiten

Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können. So können Sie in diesem Menü die Programme in bis zu 8 verschiedene Favoritenlisten einsortieren.

❤️ Favorit Programme in eine von 8 Favoritenprogrammlisten aufnehmen (ROT - Taste)

In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten. Vorprogrammiert sind 8 verschiedene: Favorit 1-8

Programmverwaltung Alle Satelliten 0001 Das Erste ✓ Fav group 1 Fav group 2 Fav group 3 Fav group 4 Fav group 5 Fav group 6 Fav group 7 Fav group 8 FAV Sort Andem Losch ASTRA 1F,1G ZDF 11954/H/27500 PID: 110/120/110

Favoritenlistenname z.B. "Favorit 1"

1. Mit der Räste wählen Sie die gewünschte Favoritenliste aus.
2. Markieren Sie mit der PR▼/Taste einfach das Programm
3. Drücken Sie OK. Das Programm wird in der Liste mit einem Symbol gekennzeichnet. Auf gleiche Art können Sie ein Programm aus der Liste entfernen.

Favoritenprogrammliste während des TV-Betriebs mit FAV enthält nur die mit dem entsprechenden Symbol, wie z.B. 😊, gekennzeichneten Lieblingsprogramme.

4. BEDIENUNG DES RECEIVERS

Sortieren Programmliste nach verschiedenen Kriterien sortieren ( GRÜN - Taste)

Mit dieser Funktion können Sie die Programmliste automatisch sortieren lassen. Sie erhalten 5 Sortierreihenfolgen zur Auswahl:

1. Mit Taste GRÜN auf der Fernbedienung öffnet sich die Liste der Sortiermöglichkeiten:

Programmverwaltung Alle Satelliten 0001 Das Erste Name(A-Z) Name(Z-A) Freie/Verschlu Sperren ASTRA 1F.1G ZDF 11954/H/27500 PID: 110/120/110

Mit Auslösen der Taste OK wird die Programmliste sofort umsortiert.

'Name(A-Z)'

Nach Programmnamen alphabetisch von A-Z sortieren.

Name(Z-A)

Nach Programmnamen alphabetisch rückwärts von Z-A sortieren.

'Freie/Verschlüsselt'

Unverschlüsselte Programme (FTA) an den Anfang stellen

'Sperren'

Gesperrte Programme an das Ende stellen

Warnung! Durch diese Sortierfunktion wird Ihre Programmliste geändert. Die Sortierung bleibt dauerhaft erhalten.

Bearbeiten Programmnamen ändern ( GELB - Taste)

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

1. Drücken Sie die GELB - Taste, um das Untermenü „Bearbeiten“ aufzurufen.
2. Wählen Sie mit PR ▲

PR▼ den Programmplatz aus und bestätigen mit OK.

1. Dann öffnen Sie mit das Fenster mit dem Tastaturdialog.
2. Im Tastaturdialog können Sie dann die gewünschten Zeichen auswählen und speichern.

Mit den Cursor-Tasten

Programmverwaltung Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL2 0007 Super RTL 0008 VOX 0009 kabel eins 0010 KIKa Umbenennen ZDF B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? < OK A/a Lös OK

Buchstaben an, und bestätigen ihn mit OK. So verfahren Sie mit allen Buchstaben, bis der neue Name (max. 13 Zeichen) komplett ist.

4. BEDIENUNG DES RECEIVERS

Mit der ROT-Taste (Backspace) löschen Sie immer den letzten Buchstaben.

Mit der GELB-Taste schaten Sie zwischen Klein- und Großbuchstaben um.

1. Nach Bestätigung der Taste BLAU wird der neue Name gespeichert, mit EXIT wird der alte Name beibehalten.

⊗ Löschen

Löschen eines Programms (BLAU - Taste)

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig. Wählen Sie den Befehl "Löschen" (BLAU - Taste). Bestätigen Sie mit OK, so wählen Sie die Löschfunktion aus. Automatisch werden die gewählten Programm mit einem '⊗' gekennzeichnet. Es können auch mehrere Programme nacheinander gekennzeichnet werden. Endgültig gelöscht werden sie erst, wenn das Menü mit EXIT verlassen wird. Es erscheint dann zuerst die Warnung „Die werksseitige Programmliste wird überschrieben?“. Bei der Eingabe „Abbruch“ werden die

Programmverwaltung Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL Lösche 1 0007 Supl Alle Löschen 0008 VOX TP löschen 0009 kabe SAT löschen 0010 KiKa Sort Andem Lösche ASTRA 1F,1G ZDF 11954/H/27500 PID: 110/120/110

gekennzeichneten Programme nicht gelöscht, bestätigen Sie aber „Ja“, so werden sie gelöscht.

Achtung! Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, Vorsicht beim Löschen!

Verschiedene Arten von Programmlöschfunktionen

Gewünschte Löschunterfunktion auswählen, entsprechende Programme mit markieren, mit Löschvorgang auslösen. Es werden allerdings nur die Programme gelöscht. Die Transponderdaten bleiben erhalten.

Programmverwaltung Alle Satelliten 0001 Das Erste 0002 ZDF 0003 RTL Televisi 0004 SAT.1 0005 ProSieben 0006 RTL Lösche 1 0007 Supl Alle Löschen 0008 VOX TP löschen 0009 kabe SAT löschen 0010 Kika ASTRA 1F,1G ZDF 11954/H/27500 PID: 110/129/110

Lösche 1

Das Programm, das mit dem Cursor und OK markiert wird, wird nach verlassen des Bearbeitungsmenüs gelöscht

Alle Löschen'

Die komplette TV-und Radio- liste werden gelöscht.

'TP Löschen'

Alle Programme, die auf dem Transponder des markierten Programms gesendet werden, werden gelöscht. Die Radioliste ist hiervon nicht betroffen. Sie muß separat bearbeitet werden.

'SAT löschen'

Es werden alle Programme gelöscht, die auf demselben Satelliten gesendet werden. Die Radioliste muß separat bearbeitet werden.

4. BEDIENUNG DES RECEIVERS

4.16 Neue Programme suchen

Der DVB-Receiver RECEIVER ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden. Es gibt im RECEIVER verschiedene Möglichkeiten der Programmsuche

Die detaillierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 5 unter "Programmsuche".

4.17 Videorecorder-Betrieb

• Sie können einen Videorecorder (VCR) zum Aufzeichnen von Satellitenprogrammen und zum Abspielen von Aufzeichnungen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluß Ihres Videorecorders nutzen Sie die Scartverbindung "VCR" (Kapitel 3, "Installation").
  Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.
• Die Steuerung Ihrer Videorecorderaufzeichnung über VPS ist nicht möglich, da bisher keine digitale Abstrahlung des VPS-Signals erfolgt.
• Bei VCR-Wiedergabe schaltet der Receiver auch im Bereitschaftsmodus (Standby) das Signal von der VCR- zur TV-Scartbuchse durch. Befinden Sie sich mit dem Receiver im TV-Betrieb, so wird dieser unterbrochen
• VCR-Aufnahmen können durch die OSD-Einblendungen des Receivers gestört werden. Achten Sie daher darauf, daß während einer Aufzeichnung keine Taste betätigt wird.
• Vergewissern Sie sich vor dem Start einer Aufzeichnung, daß nicht die Tonstummschaltung aktiviert ist oder die Lautstärke des Programms zu gering eingestellt wurde.
• Mit der im nachfolgenden Abschnitt beschriebenen Timer-Funktion lassen sich zur VCR-Aufzeichnung Programme zu vorbestimmten Zeiten ein- und ausschalten.

4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Wenn Sie nicht zu Hause sind, und eine Sendung mit Ihrem Videorecorder aufnehmen wollen, so können sie den RECEIVER automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nutzen. Zum einen als nur Ausschalt- oder nur Einschalt-Timer, zum anderen als Ein- und Ausschalt-Timer mit täglich bis zu 8 Timerplätzen.

Ebenso lässt sich ein solches Timer-Ereignis auch über den Elektronischen Programmführer (EPG) programmieren.

Hinweise! Achtung!

- Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Kapitel 6.3.3 „Zeiteinstellung“

4. BEDIENUNG DES RECEIVERS

• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer. Kurzes Trennen vom Stromnetz bewirkt im eingeschalteten Betrieb die automatische Uhrzeit-Neueinstellung vom Satelliten.
• Findet vor der Auslösung eines Timers ein Stromausfall statt, so geht die aktuelle Uhrzeit verloren, folglich kann der Timer nicht starten.

Timer einfache Ein-/Ausschaltfunktion, für bis zu 8 Timer täglich, wöchentlich, .....

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

1. Aktivieren Sie das Hauptmenü mit der Taste, 2014 fahren sie mit der Taste PR auf „Timer“ und drücken Sie OK Sie gelangen ins Timermenü, um die Angaben für bis zu 8 Timer zu machen.

Hauptmenu Programmverwaltung Installation System Einstellung Information Timer Spiel 17:34 2009-03-27 Aktuelles Datum und Uhrzeit Timer Wiederholung Einmal Einmalig, Tägl.; Wöchent TV-Programme; 1 .. 2000 Datum 00:00 ... 23:59 00:00 ... 23:59 Speicher Abbruch

1. In der ersten Zeile "Timer Wiederholung" wählen Sie den Wiederholrhythmus. Aus Deaktiviert die Funktion

Einmal: Timer schaltet zu einem bestimmten Termin ein.

Täglich: Timer schaltet täglich zur angegebenen Zeit ein und aus.

Wöchentl.: Timer schaltet jede Woche am selben Wochentag ein u. aus.

Monatlich: Timer schaltet jeden Monat am ausgewählten Datum ein/aus.

1. In der zweiten Zeile „Programm“ stellen Sie mit ◀; oder mit OK und den Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll. Die Eingabe wird mit der Taste OK bestätigt.

4. BEDIENUNG DES RECEIVERS

1. Je nachdem welche Einstellung unter 2. Gewählt wurde stellen Sie mit den Tasten 0..9 in der Zeile „Einschaltdatum“ den Monat, den Tag, ... ein.
2. Wenn Sie nun mit der Taste PR▼ auf „Einschalt-Zeit“ und „Stop-Zeit“ fahren, können Sie mit den Tasten 0.. einstellen, um welche Uhrzeit sich der Receiver ein-/ausschalten soll.
3. Mit Bestätigen von „Speichern“ verlassen Sie nun das Timermenü oder wechseln mit PR▼ wieder zur ersten Zeile, um den nächsten Timerplatz einzustellen (siehe Schritt 1. bis5)

Timer aktivieren Damit ein Timer-Ereignis tatsächlich abgearbeitet werden kann und den Receiver automatisch ein-/ausschaltet, darf im Feld 'Timer Wiederholung' auf keinen Fall 'Aus' stehen.

Ablauf eines Timers

Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert (Modus = Aus). Die Daten werden automatisch zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so daß sich der Receiver beispielsweise wöchentlich ein- und ausschaltet. wenn die Timerplätze nicht manuell mit Status = "Aus" deaktiviert werden.

Automatisches Abschalten im TV-Betrieb:

Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher im Timer die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

Timer programmieren über EPG mit Taste BLAU

Wenn Sie mit der EPG-Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer BLAU betätigen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter welchem Timer-Platz die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

EPG 2009/1/29 Donnerstag 10:12 0005 ProSi The B 20:14 Timer Wiederholung Einmal Service Aufnahme Programm ProSieben Einschaltdatum 2009.01.29 Einschaltzeit 20:14 Dauer 01:58 Dateiformat TS Speicher Abbruch Zeit Timer Eigenschaft eines Timer-Ereignisses: Muss auf Einmal; Täglich oder Wö- chentlich gestellt werden. Darf nicht auf 'Aus' stehen! Neue Daten der ausgewählten Sendung Daten bestätigen und als neues Timer-Ereignis anlegen Daten verwerfen. Wird nicht als neues Timer-Ereignis angelegt.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5 Für Fortgeschrittene: Suchen von Programmen

Der DVB-Receiver RECEIVER ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

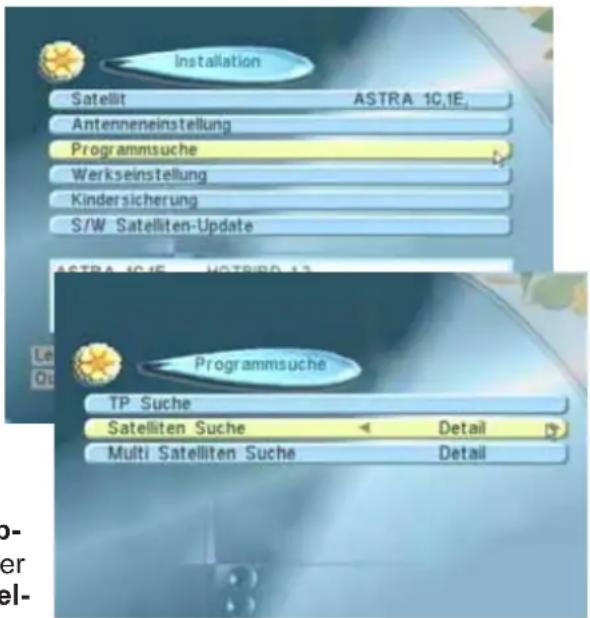

Programmsuchfunktionen:

Es gibt im RECEIVER verschiedene Möglichkeiten neue Programme zu suchen:

• einen/e Transponder/Frequenz absuchen (TP Suche, Abschnitt 5.1).
• Einen kompletten Satelliten absuchen 'Satelliten Suche' oder mehrere Satelliten 'Multi Satelliten Suche'(Abschnitt 5.3)

Installation Satellit ASTRA 1C,1E, Antenneneinstellung Programmsuche Werkseinstellung Kindersicherung S/W Satelliten-Update ASTRA 1C,1E - VOTR/ED 13 Le Qu Programmsuche TP Suche Satelliten Suche Detail Multi Satelliten Suche Detail

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden nicht aus den Programmlisten gelöscht, sondern müssen manuell über das Menü „Programmverwaltung“ gelöscht werden (Abschnitt 4.15).

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.1 TP Suche -- Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Verse-

hen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

Programinsuche Eingelsatilitansuche Multi-Satilit-Suche TP-Suche

Aktivieren Sie mit den Tasten

MENU, und den OK

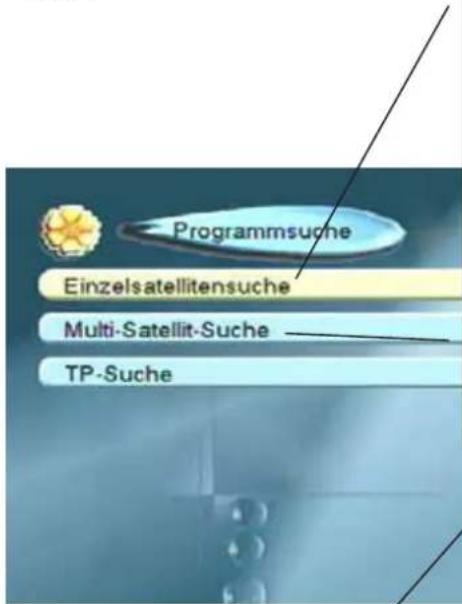

Menüpunkt "Installation// Programmsuche", dann das Untermenü "TP Suche".

Satellit auswählen

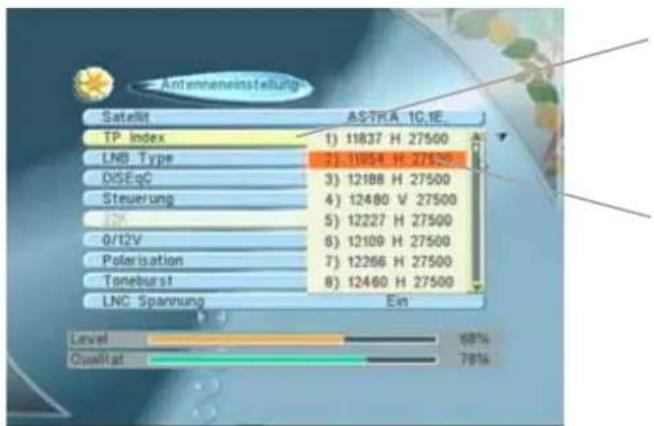

Transponder Index: Vorbelegte Transponderliste Frequenz, Symbolrate und Polarisation sind einem Transponder zugeordnet

TP Suche: Startet den Programmsuch- lauf auf dem gewählten Transponder

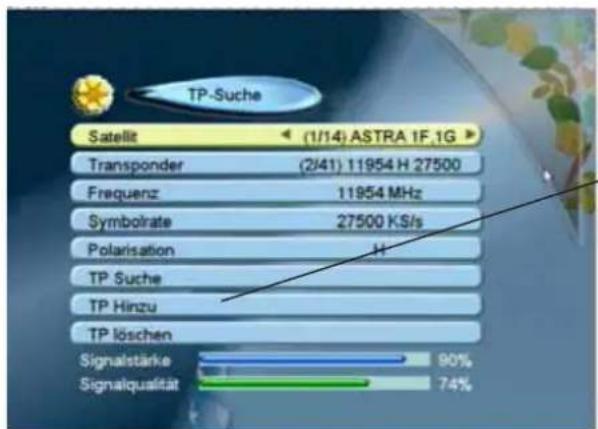

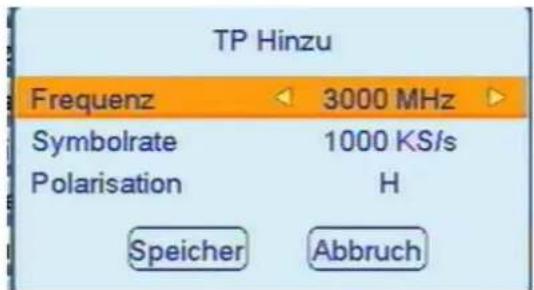

TP hinzu: Eingabe der Parameter ei- nes neuen Transponders

TP löschen: Löscht den aktuell gewähl- ten Transponder

Signalstärke: ab 50% ausreichender Signalpegel

Diese Anzeige dient zur Überprüfung der Antennensignale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar (s.o.)

Signalqualität: <55% kein Signal ab 55% Empfang möglich ab 65% guter Empfang

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Satellit Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten.

Zur Auswahl stehen nur die im Menü 'Installation' unter dem Menüpunkt Satellit ausgewählten Satelliten, wie ASTRA, HOTBIRD.

Die Auswahl der Namen erfolgt mit 🐎/ 🐎.

Der Satellitenname lässt sich ebenso im Menü 'Installation' unter dem Menüpunkt Satellit ändern.

Transponder Übertragungskanal. Die Transpondernummern sind pro Satellit in der Reihenfolmax. 1500) ge wie sie eingegeben wurden, meist nach aufsteigender Frequenz,

durchnummeriert. Neue Transponder werden hinten angehängt. Die Nummerierung hat daher nichts mit den Transpondernummern der Satellitenbetreiber zu tun. Wird eine Nummer angewählt, so werden in den darunterliegenden Zeilen die zugehörigen Empfangsparameter angezeigt. Die Auswahl erfolgt mit 🐘/ 🐘.

TP Frequenz Sendefrequenz des Satelliten auf einem Transponder. Direkte Zifferneingabe mit Tasten 0...9. Einzelne Zifferpositionen löschen mit ...

Eingabe von "0" bis "99999" MHz

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird.

Direkte Zifferneingabe mit Tasten 0 ... Einzelne Zifferpositionen löschen mit

Eingabe von "00000" bis "99999" Ksps

Polarisation Empfangsebene des LNB. Mit / einstellen: "HOR" (Horizontal)

oder "VER" (Vertical)

TP Suche In diesem Menü Starten Sie den Programmsuchlauf auf dem gewählten

Transponder.

TP hinzu In diesem Menü können Sie neue Übertragungskanäle einrichten, indem neue

Transponder mit den Sendedaten hinzugefügt werden (siehe Abschnitt 5.2).

TP löschen In diesem Menü können Sie neue Übertragungskanäle löschen, indem die

Transponder mit den Sendedaten herausgelöscht werden (siehe Abschnitt 5.2).

Hinweis! Ändern Sie nicht die Daten der vorprogrammierten Transponder, da sonst

die zugehörigen vorprogrammierten Programme verloren gehen können.

Such Option Bei 'Nur FTA' = 'Ja' werden nur die „frei

empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert.

Bei 'Nein' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

Einstellen mit 📄/· "√a", oder "Nein".

TP-Suche Nur FTA Programmsuche Suche auf Networ Ja TV + Radio Nein OK Abbruch

Suche auf Network Bei eingeschalteter 'Suche auf Network', werden Daten aus der „Network

Information Table" vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt. Einstellen mit 🐘/ 🐘: "Ja" oder "Nein".

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Programmsuchlauf

1. Wählen Sie mit den Tasten .../in Feld "Satelliten" den Satelliten aus, auf dem gesucht werden soll.

2. Wählen Sie nun .../der Übertragungskanal (Transponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und sollten nicht verändert werden, da die zugehörigen vorprogrammierten Programme verloren gehen können. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

Oder mit der Taste ☐k die Transponderliste zum Auswählen öffnen.

1. Starten Sie mit dem Befehl 'TP Suche' ganz unten den Suchlauf. Das Transponder-Suchlauffenster öffnet sich:
2. Wählen Sie, ob sie nur unverschlüsselte (FreeToAir) oder alle Programme (kom- plett) suchen möchten und starten mit ok den Suchprozess:

Erscheint in der Balkenanzeige keine Signalqualität sind die Transponderdaten wahrscheinlich falsch, oder es wurde ein falscher Satellit angewählt. Ggf.

TP-Suche Satellt (1/14) ASTRA 1F,1G Transponder (2/41) 11954 H 27500 Frequenz 11954 MHz Symbolrate 27500 KS/s Polarisation H TP Suche TP Hinzu TP löschen Signalstärke 10% Signalqualitat 1) 11837 H 27500 2) 11954 H 27500 3) 12188 H 27500 4) 12480 V 27500 5) 12227 H 27500 6) 12109 H 27500 7) 12266 H 27500 8) 12460 H 27500

TP-Suche Nur FTA Programmsuche Suche auf Networ Ja TV + Radio Nein OK Abbruch

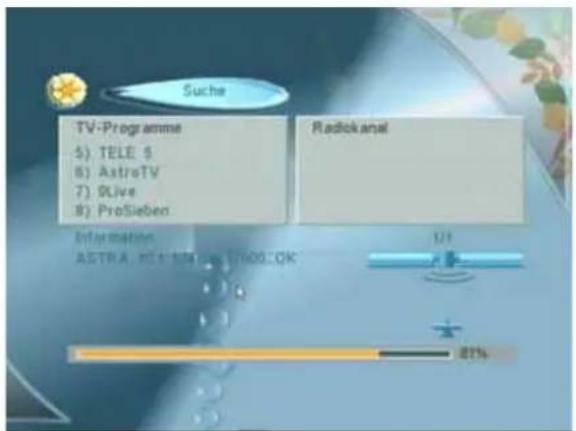

Suche TV-Programme 5) TELE 5 6) AstroTV 7) 8Live 8) ProSieben Information ASTRA. 10.1920 10:00 OK Radiokanat 1/1 81%

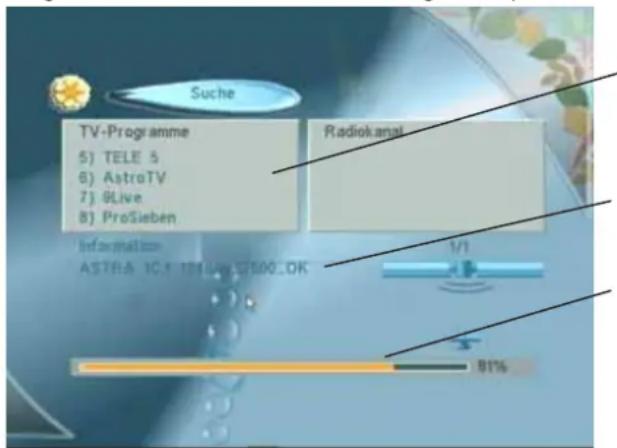

Auflistung der gefunden TV- und Radioprogramme

Daten des aktuell durch- suchten Transponders

Fortschrittsanzeige des Suchlaufs

Transponderdaten oder Anlageninstallation überprüfen.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmamen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.
2. Der Suchlauf ist abgeschlossen, sobald das 'TP Suche' Menü erscheint.
3. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 4.15 "Programme sortieren,...").

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.2 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die einzelnen Programme des Transponders gesucht werden.

Ändern und Neuanlegen von Transpondern

1. Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation// Programmsuche", dann das Untermenü "TP Suche". Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

'TP hinzu' Ein neuer Transpon- der wird angelegt

1. Wählen Sie mit den Tasten 🐘/imärsten Feld den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.

2. Wählen Sie nun 📄/ 📄 den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunter liegenden Zeilen angezeigt und können verändert werden. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Oder mit der Taste OK die Transponderliste zum Auswählen öffnen.

3. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Gehen Sie dazu auf die Zeile 'TP hinzu' und bestätigen mit OK. Geben in den nächsten Zeilen die Parameter ein. Nach Bestätigung des Feldes 'Speichern' wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.

TP Hinzu Frequenz 3000 MHz Symbolrate 1000 KS/s Polarisation H Speicher Abbruch

1. Nun können Sie den Programmsuchlauf mit dem Befehl 'TP Suche', wie im vorangehenden Absatz beschrieben starten.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste EXIT zweimal, um das "Programmsuche"-Fenster zu verlassen.

Achtung ! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muß auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.
2. Lösen Sie dann den Löschvorgang "TP Löschen" aus.

TP-Suche Satellit (1/14) ASTRA 1F,1G Transponder (2/41) 11954 H 27500 Frequenz 11954 MHz Symbolrate 27500 KS/s Polarisation H TP Suche TP Hinzu TP löschen Signalstärke 90% Signalqualität 74% 'TP löschen' Ein Transponder wird gelöscht

1. Bestätigen die darauffolgende Abfrage oder verwerfen sie mit EXIT.

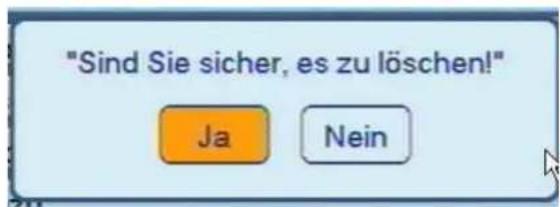

"Sind Sie sicher, es zu löschen!" Ja Nein

1. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü mit zweimal EXIT verlassen wird.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

5.3 Alle Programme eines Satelliten suchen (Automatische Suche)

Die automatische Programmsuche sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten MENU, und den Menüpunkt

"Installation/Programmsuche", dann das Untermenü "Einzelsatellitensuche".

Programmsuche Einzelsatellitensuche Multi-Satellit-Suche TP-Suche

Einzelsatellitensuche - nur 1 Satellit wird abgesucht

⇒ Automatisch, voreingestellte TP

Bei 'voreingestellte TP' werden nur die vorprogrammierten Frequenzen nach Programmen abgesucht.

Bei 'Automatisch' handelt es sich um einen kompletten Frequenzsuchlauf

Multi Satelliten Suche - alle Satelliten werd en abgesucht

⇒ Automatisch, voreingestellte TP

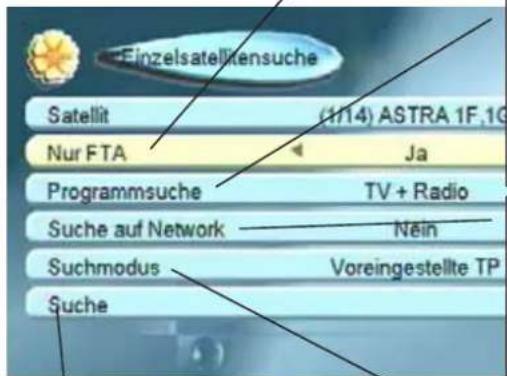

2. Das Suchotionsfenster öffnet sich:

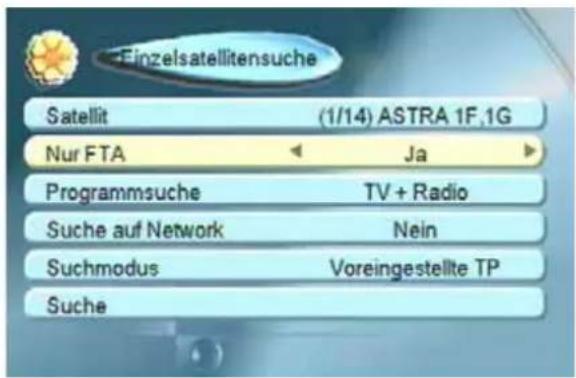

Einzelsatellitensuche Satellit (1/14) ASTRA 1F.1G Nur FTA Ja Programmsuche TV + Radio Suche auf Network Nein Suchmodus Voreingestellte TP Suche

Nur FTA: Ja, Nein

Bei 'Ja' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Nein' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet.

⇒ Programmsuche: TV + Radio, TV; Radio

Bei TV' werden nur die „TV-Programme gesucht und gespeichert. Bei 'TV + Radio' werden auch alle Radio-Programme mitgesucht.

⇒ Suche auf Network: Ja, Nein

Bei eingeschalteter 'Suche auf Network', werden Daten aus der „Network Information Table“ vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt.

Suche:

Startet den Pro- grammsuchlauf je nach Einstellung in der Zeile „Suchmodus“.

⇒ Suchmodus: Automatisch, voreingest.e TP

Bei 'Automatisch' handelt es sich um einen kompletten Frequenzsuchlauf

Bei 'voreingestellte TP' werden nur die vorprogrammierten Frequenzen nach Programmen abgesucht.

5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

1. Wählen Sie, ob sie nur unverschlüsselte (FreeToAir) oder alle Programme (komplett) suchen möchten und starten mit OK auf dem Feld 'Suche' den Suchprozess:

Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt.

Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programm- namen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

Suche TV-Programme 5) TELE 5 6) AstroTV 7) iLive 8) ProSieben Radiokanal Information: ASTRA 10.1 TENLOE 27500.0K 1/1 81%

Auflistung der gefunden TV- und Radioprogramme
Daten des aktuell durch- suchten Transponders
Fortschrittsanzeige des Suchlaufs

1. Der Suchlauf ist abgeschlossen, sobald das 'Einzelsatellitensuche' Menü wiedererscheint.

2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 4.15 "Programme sortieren,...").

Hinweis! Findet der

RECEIVER mehr Programme als er noch Speicherplatz besitzt, so r die Suche automatisch bei der entsprechenden Transponder Nr.

Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT auf der Fernbedienung abzubrechen.

6. GRUNDEINSTELLUNGEN

6 Grundeinstellungen

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangs-anlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

6.1 Antenneneinstellung – für Mehrsatellitenempfang

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Antennen die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind max. 16 verschiedene Antennen möglich.

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC1.0 Anschluss 1" HOTBIRD "Universal LNB" "DiSEqC1.0 Anschluss 2"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

Für DiSEqC 1.2 Drehmotoren lesen Sie bitte das nächste Kapitel 7.

Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation" und dann das Untermenü "Antenneneinstellung".

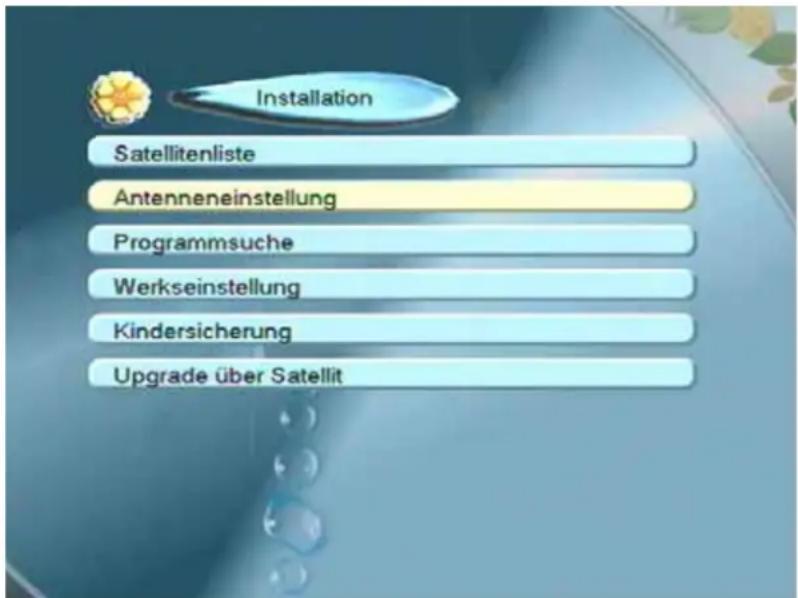

Installation Satellitenliste Antenneneinstellung Programmsuche Werkseinstellung Kindersicherung Upgrade über Satellit

6. GRUNDEINSTELLUNGEN

⇒ ASTRA, HOTBIRD, EUTEL 10, .....

⇒ Universal, andere

1....1200

⇒ Aus, Anschluss 1-4

DiSEqC 1.0, DiSEqC1.2, USALS

⇒ Auto, Aus, Ein

Auto, H, V

⇒ Aus, Ein

Pegel- und Qualitätsanzeige des oben eingestellten Transponders (

Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden. Zur Auswahl stehen die in der Satellitenliste ausgewählten Satellitennamen (siehe 6.2 Neuen Satellit anlegen). Die Auswahl der Namen erfolgt mit 🐘/ 🐘. Voreinstellung: "Antenne1: ASTRA, Antenne 2:Hotbird"

LNB Frequenz In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "Universal.". Dies hat zur Folge, daß die zwei LNB Local-Oszillator-Frequenzen in dem Fenster, das sich mit öffnet, voreingestellt sind. In Ausnahmefällen kann auf andere LO-Frequenzen gestellt werden. Zum Beispiel spezielle Steuersignale für C -Band und Breitband LNBs (5150, 5750, 5950, 10000, 10050,10450,10700, 10750, ..). LO-Frequenz für unteres Frequenzband (10600-11700MHz). Voreinst.: 9750MHz LO-Frequenz für oberes Frequenzband (11700-12750MHz). Voreinst.:10600MHz

Transponder Beispieltransponder des gewählten Satelliten zur Anzeige des Signalpegels. Voreinstellung: Frequenz des gerade aktuell eingestellten TV-Programms.

DiSEqC 1.0 Wird ein DiSEqC-tauglicher Umschalter eingesetzt können damit bis zu 4 verschiedene Satelliten "Anschluss 1 bis 4" im oberen und unteren Band mit beiden Polarisationsebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB. Voreinstellung: "Anschluss 1" (ASTRA) und "Anschluss 2" (HOTBIRD)

Hinweise!

• Wenn Sie die Befehle "3/4" und "4/4" benutzen wollen fragen Sie Ihren Fachhändler nach DiSEqC-Schaltern, die auf „committed switches“ reagieren, da diese nicht handelsüblich sind.
  -Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.
  -- Für den Betrieb einer Ein-Satellitenanlage ohne DiSEqC-Schalter (z.B. nur ASTRA-Empfang) ist empfehlenswert, das Signal auf „Aus“ (=ausschalten) zu stellen, um die Programm-Umschaltzeiten zu beschleunigen

Ant.Anschluss Bei Verwendung eines DiSEqC1.2-gesteuerten Drehmotors müssen Sie hier auf 'DiSEqC1.2' oder 'USALS' stellen, je nach dem, was Ihr Motor versteht. Für Di-

6. GRUNDEINSTELLUNGEN

SEqC 1.2 Drehmotoren lesen Sie bitte das nächste Kapitel 7.

Voreinstellung: "DiSEqC1.0"

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muß hier auf "Aus" oder "Ein" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Auto"

Polarisation Empfangsebene des LNB. Mit einstellen: "HOR" (Horizontal) oder "VER" (Vertical). Für Standard-Satellitenanlagen stellen Sie auf „Auto“ Voreinstellung: "Auto"

LNB Versorgung

Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten. Steht die Einstellung auf "Ein" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Auf "AUS" stellen, wenn Sie z.B. an eine Antennenanlage als Einkabellösung angeschlossen sind. Voreinstellung: "Ein"

6.2 Neuen Satellit anlegen

1. Aktivieren Sie mit den Tasten, und den Merüpunkt "Installation", dann das Untermenü "Satellitenliste".

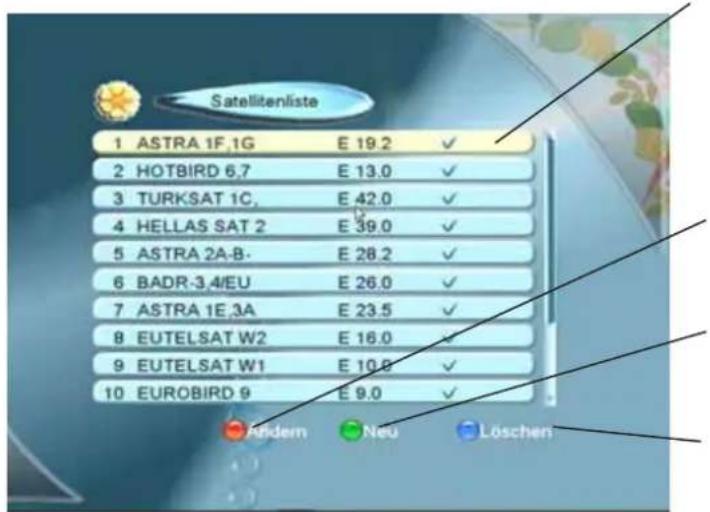

Satellitenliste 1 ASTRA 1F.1G E 19.2 ✓ 2 HOTBIRD 6.7 E 13.0 ✓ 3 TURKSAT 1C, E 42.0 ✓ 4 HELLAS SAT 2 E 39.0 ✓ 5 ASTRA 2A-B- E 28.2 ✓ 6 BADR-3.4/EU E 26.0 ✓ 7 ASTRA 1E.3A E 23.5 ✓ 8 EUTELSAT W2 E 16.0 ✓ 9 EUTELSAT W1 E 10.0 ✓ 10 EUROBIRD 9 E 9.0 ✓ Andem Neu Löschen

Nur die Satelliten, die mit Taste OK markiert wurden stehen für die Antenneneinstellung und Suchlauf zur Verfügung.

ROT Ändern des Satellitennamens

GRÜN Transponder neu anlegen

BLAU Löschen des Satellitennamens

1. Mit der Taste GRÜN 'Neu' öffnet sich das Eingabefenster zum Anlegen eines neuen Satellitennamens.
2. Bestätigen Sie das Feld 'Name' mit der Taste OK, damit Sie den Satellitennamen eingeben können.

Satellit Hinzu
Name
Längengrad	000.0 E
Speichern
Abbruch

1. Mit den Zifferntasten 0 ... geben Sie die Satellitenposition ein.
   Mit 📄/willen Sie Ost/West Richtung.
2. Vergessen Sie nicht anschließend das Feld 'Speichern' zu markieren und mit OK zu bestätigen

6. GRUNDEINSTELLUNGEN

1. Legen Sie unter diesem neuen Namen im Menü

'Installation/Programmsuche//TP Suche' in Zeile 'TP hinzu' neue

Transponder mit ihren Frequenzen an (siehe 5.3) und starten Sie dann den Suchlauf auf diesem Satelliten.

6.3 Systemeinstellung

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Hauptmenu Programmverwaltung Installation System Einstellung Information Timer Spiel

Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "System Einstellung".

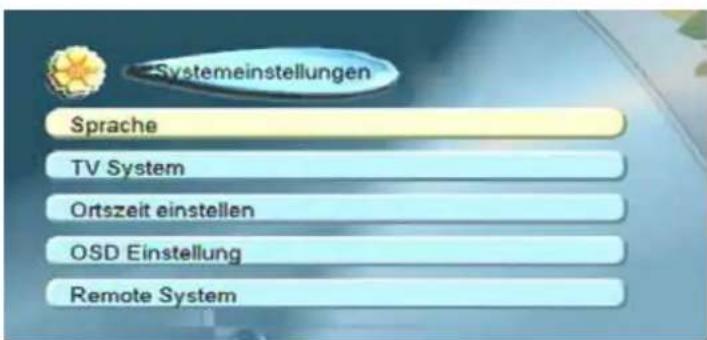

Systemeinstellungen Sprache TV System Ortszeit einstellen OSD Einstellung Remote System

Mit OK eines der Untermenüs aufrufen.

Bedienung in den Untermenüs:

Mit ; Einstellung ändern.

Mit PR▲▼ wählen Sie die nächste Zeile an.

Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

6. GRUNDEINSTELLUNGEN

6.3.1 Sprache

Aktivieren Sie mit den Tasten und den Menüpunkt "Menü Sprache" um die Einstellungen für die Sprache vorzunehmen.

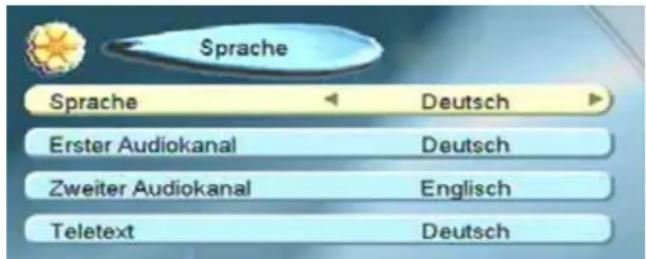

Sprache Sprache Deutsch Erster Audiokanal Deutsch Zweiter Audiokanal Englisch Teletext Deutsch

Engl.,Deutsch,Ital.,Span.,Franz.,Türk.,Portug.,Polnisch,Russisch,Arabisch

Menü Sprache In dieser Zeile können Sie die Sprache der OSD-Einblendungen auswählen. Zur Auswahl stehen 10 Sprachen: Englisch, Türkisch, Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Russisch, Arabisch und Polnisch. Voreinstellung: "Deutsch"

Erster Audiokanal Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den Tonkanal ein. Voreinstellung: "Deutsch"

Zweiter Audiokanal Stellen Sie in dieser Zeile die zweite bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den Tonkanal ein. Voreinstellung: "Englisch"

Teletext Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den Videotext ein. Voreinstellung: "Deutsch"

6.3.2 TV-System

Aktivieren Sie mit den Tasten und den Menöpunkt "TV System", um die Videoausgangssignale einzustellen.

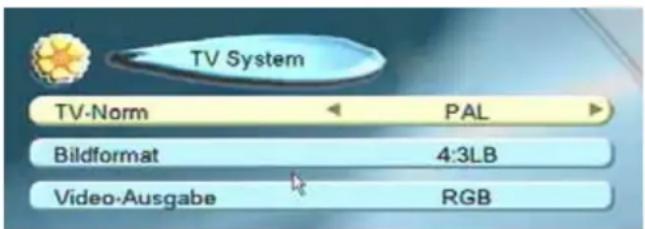

TV System TV-Norm PAL Bildformat 4:3LB Video-Ausgabe RGB

PAL M, N; NTSC; Auto

4:3PS; 4:3LB; 16:9

RGB; CVBS

TV-Norm Sie haben hier die Möglichkeit die Fernsehnorm Ihres angeschlossenen Fernsehgerätes auszuwählen: PAL B/G, PAL M, PAL N, NTSC,.Auto Voreinstellung: "PAL"

Bildformat Wählen Sie je nach angeschlossenem TV-Gerät "4:3PS" (Pan und Scan), "4:3LB" (Letterbox) oder "16:9" als Bildschirmformat. Einstellung Letterbox dient der vollständigen Bilddarstellung bei 16:9-Ausstrahlungen auf 4:3-Bildschirmen. Voreinstellung: "4:3LB"

Video Ausgabe Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "CVBS" oder "RGB". Die signalbedingte bessere Bildqualität der Einstellung "RGB" wird nur dann wirksam, wenn folgende Voraussetzungen erfüllt sind: Angeschlossenes TV-Gerät ist RGB-tauglich, Verbindung mit vollbelegtem Scartkabel (U-Version). Mit RGB-Signalen kann es bei Videotext in Zusammenhang mit einzelnen TV-Geräten zu Unverträglichkeiten in Form von störenden Hintergrundbildern kommen. Dann muß die Einstellung auf CVBS gestellt werden. Voreinstellung: "RGB"

6. GRUNDEINSTELLUNGEN

6.3.3 Zeiteinstellung – Ortszeit einstellen

• Um korrekte Uhrzeitenanzeigen zu können, muß die Eingabe für GMT Differenz (General Middleuropean Time) und die Sommerzeit korrekt gemacht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese übernimmt der Receiver automatisch, wenn „GMT verwenden“ auf „Ein“ steht.
• Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.

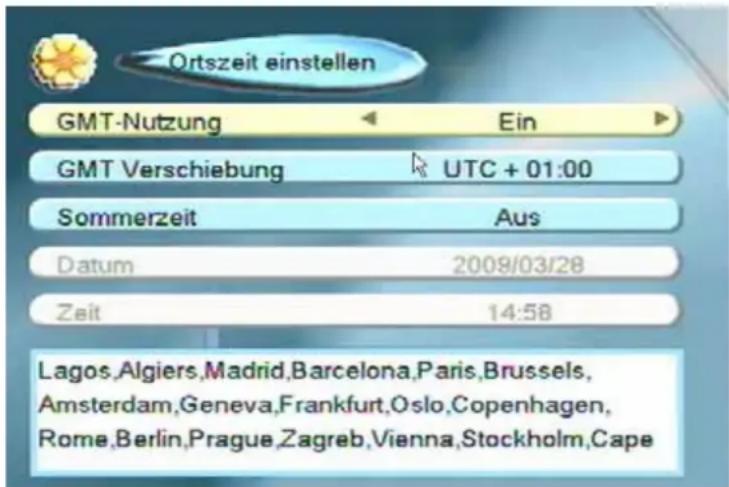

Ortszeit einstellen GMT-Nutzung Ein GMT Verschiebung UTC + 01:00 Sommerzeit Aus Datum 2009/03/28 Zeit 14:58 Lagos,Algiers,Madrid,Barcelona,Paris,Brussels, Amsterdam,Geneva,Frankfurt,Oslo,Copenhagen, Rome,Berlin,Prague,Zagreb,Vienna,Stockholm,Cape

⇒ + 1:00; +/- 12:00 Stunden
⇒ Ein; Aus
⇒ Jahr; Monat; Tag
00:00 23:59

GMT Verschiebung = Lokalzeit: Stellen Sie hier den Zeitunterschied Ihres Ortes gegenüber der Greenwich Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 30 Minuten Schritten.

Voreinstellung: "+ 1:00"

Öffnen der Einstellliste mit OK.

Sommerzeit

Während der Sommerzeit muß hier auf "Ein" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muß wieder auf "Aus" gestellt werden. Es wird dann automatisch 1 Stunde hinzugefügt oder abgezogen. Voreinstellung: "Aus"

Datum, Zeit

Wenn „GMT verwenden“ auf „AUS“ steht, so können Sie die Werte mit 0 ... 9, den numerischen Tasten auf der Fernbedienung korrigieren

Ratsam ist bei falscher Uhrzeit jedoch, dass Sie zum Datum/Uhrzeit stellen den Receiver kurzzeitig vom Stromnetz trennen. Nach dem Wiedereinschalten auf einem Programmplatz holt sich der Receiver Uhrzeit und Datum automatisch korrekt vom Satelliten.

6. GRUNDEINSTELLUNGEN

6.3.4 OSD Einstellung

Aktivieren Sie mit den Tasten und den Mönpunkt "OSD Einstellung" um die Einstellungen für das Bildschirmmenü vorzunehmen.

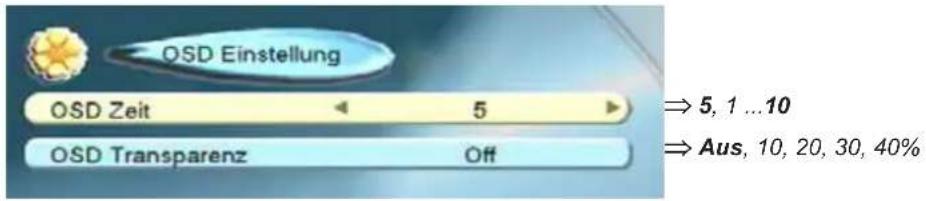

OSD Einstellung OSD Zeit 5 OSD Transparenz Off ⇒ 5, 1 ... 10 ⇒ Aus, 10, 20, 30, 40%

OSD Zeit Stellen in dieser Zeile ein, wie lange die Programminformations-Einblendung beim Programmumschalten angezeigt werden soll. Voreinstellung: "3 Sec"

OSD Transparenz Stellen in dieser Zeile ein, wie transparent die Menü-Einblendung über das TV-Bild gelegt werden. Voreinstellung: "Aus" (keine Transparenz)

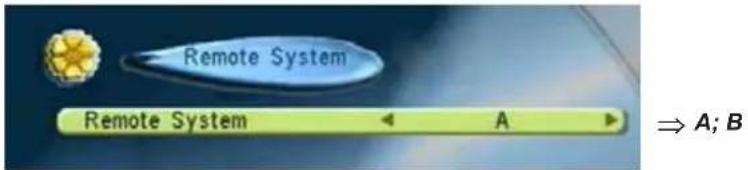

6.3.5 Remote System

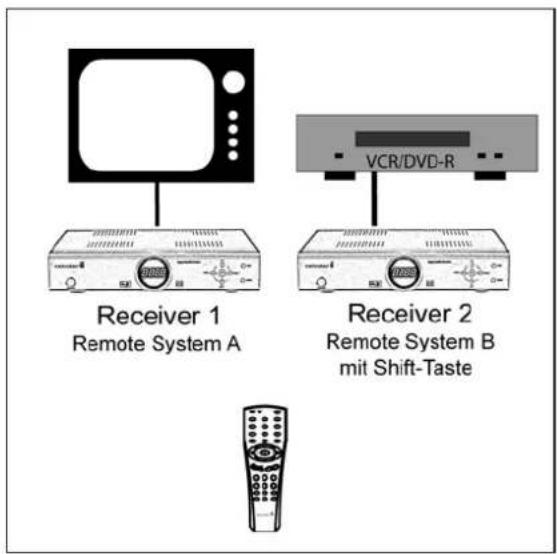

Die neue FB22 „Dual-Mode“-Fernbedienung mit 2 IR Codes:

Damit ist es möglich 2 gleiche Geräte mit nur einer Fernbedienung getrennt zu steuern.

Sie stellen in dieser Zeile ein, auf welchen Fernbedienungscode der Receiver reagieren soll, Code A oder Code B. Um in dieser Zeile von System A auf B umzuschalten, müssen Sie die Taste 'Shift' auf der Fernbedienung FB22 gedrückt halten, und dann die Taste ▶ betätigen.

Um System B in einem Receiver zu nutzen, müssen Sie während den Operationen die Taste 'Shift' gedrückt halten, dann können Sie alle Tasten bedienen.

Wird System A genutzt, so können die Tasten direkt bedient werden.

Receiver 1 Remote System A VCR/DVD-R Receiver 2 Remote System B mit Shift-Taste

Geeignet für folgende Digital Receiver: DX 1600 DX 2800 TX 500 DX 1700 DX 3010 ZX 67 DX 2200 DY 3300 ZX 69 DX 2202 DY 3350 ZX 590 DX 64 DY 7000 ZX 620 DX 65 TX 150 ZX 900 DX 580 TX 250 ZX 1100 DX 610 TX 350 ZX 2100 DX 2600 TX 400 ZX 2102 Zusätzliche Taste zur Code-Umschaltung (FB22)

Es ist zu empfehlen System B für den VCR Receiver zu benutzen, da Dieser weniger oft bedient wird. Somit ist der Zugang zum TV Receiver mit System A sofort möglich. Voreinstellung: "A"

6. GRUNDEINSTELLUNGEN

Hier finden Sie einige Angaben zum Gerät für den Service-Fall.

Aktivieren Sie mit den Tasten MENU, viermal und den OK Menüpunkt "Information".

Hauptmenu Programmverwaltung Installation System Einstellung Information Timer Spiel Information S/W VERSION 3.17 H/W VERSION 1.00.0000

6. GRUNDEINSTELLUNGEN

6.5 Lade Werkseinstellung – Resetfunktion

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden alle Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.

Installation Satellitenliste Antenneneinstellung Programmsuche Werkseinstellung Kindersicherung Upgrade über Satellit

Aktivieren Sie mit den Tasten MENU, und den Menüpunkt "Installation" und wechseln dann auf den Untermenüpunkt "Werkseinstellung". Nach Auslösen mit OK erscheint folgende Meldung:

"Werkseinstellung wird geladen, alle hinzugefügten Progr. Werden gelöscht" Ja Nein

Mit „Nein“ verlassen Sie das Menü wieder, und mit „Ja“ wird der Vorgang durchgeführt.

Auf dem Bildschirm wird währenddessen die Meldung "Daten werden gespeichert. Bitte warten ..." angezeigt.

Nach ca. 5-10 Sekunden ist der Vorgang beendet und das Gerät schaltet ein.

6. GRUNDEINSTELLUNGEN

6.6 Kindersicherung

Es gibt zwei Stufen der Kindersicherung:

1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 4.14 "Sperren" von Programmen. Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben.
2. Alle Programmierungsfunktionen des RECEIVERS werden nach Sperrung der Installation, d.h. durch Einrichten des Kennwortes, verriegelt und nur durch Eingabe des Kennwortes zugänglich.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Damit beim Programme sortieren nicht aus Versehen ein Programm gesperrt wird, ist die Kindersicherung werksmäßig auf „Aus“ eingestellt. Es kann im Menü "Programmverwaltung" zwar ein Programm als gesperrt 'ø' gekennzeichnet werden, es läßt sich aber trotzdem anschauen.

Kindersicherung aktivieren – Kennwort einrichten

Zur Aktivierung der Kindersicherung richten Sie ein Kennwort ein.

Installation Satellitenliste Antenneneinstellung Programmsuche Werkseinstellung Kindersicherung Upgrade über Satellit

1. Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln Sie zur Menüzeile "Installation".
2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Kindersicherung" und bestätigen mit OK.
3. Geben Sie zuerst das aktuelle, 4-stellige Kennwort mit den Zifferntasten 0..eine Werksseitig wurde es auf '0000' eingestellt.
4. Die Menüsperre ist werksseitig auf „Nein“ eingestellt. Stellen Sie mit 🚗 die Zeile Installation sperren auf 'Ja'.

6. GRUNDEINSTELLUNGEN

1. Auch die Kindersicherung ist werksseitig auf „Nein“ eingestellt.

Stellen Sie mit 📄 die Zeile Programmsperre auf 'Ja'.

1. Bei Belassen des aktuellen Kennwortes verlassen Sie mit EXIT das Menü. Wenn Sie das Kennwort ändern wollen, so bewegen Sie die Markierung mit PR▼ auf die nächste Zeile „Neues Kennwort“ und geben Sie mit den Tasten 0..eine 4-stel

Kindersicherung Menu sperren Nein Programmsperre Nein Neues Passwort ---- Passwort bestätigen ----

1. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.
2. Verlassen Sie nun das Menü mit EXIT. Die Kindersicherung, d.h. das Kennwort, ist aktiviert nachdem der Receiver einmal aus- und wieder eingeschaltet wurde. Die meisten Menüs können nun nur noch nach Eingabe des Kennwortes bedient werden sowie alle einzeln gesperrten Programme.

Um einzelne Programme zu sperren, wählen Sie das Menü „Programmverwaltung/TV-Programmliste“ an.

• Rufen Sie mit den Befehl „Sperren“ an.
• Geben Sie das aktuelle Kennwort ein und 'Programme bearbeiten erscheint.
• Wählen Sie mit den Fasten das Programm an, das Sie sperren wollen.
  • Betätigen Sie die Taste OK

- Jeder Programmplatz, auf dem Sie nun die Taste ☐ok betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm ☐.

- Mit der Taste EXIT verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.

- Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

Kennwort ändern

Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein. Nun können Sie die gesamte Kindersicherung wieder ausschalten oder das Kennwort ändern. Aktivieren Sie den Befehl Kennwort und geben Sie das aktuelle Kennwort ein. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Kennwort bestätigen“ noch einmal wiederholen müssen (siehe oben Schritt 1. bis 8.).

Kennwort vergessen?

Master Kennwort: "8888"

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "8888" in das Menü.

Kindersicherung deaktivieren – Kennwort aufheben

1. Aktivieren Sie das Menü „Kindersicherung“ aus dem Installationsmenü und geben Sie das aktuelle Kennwort ein.
2. Nun können Sie die gesamte Kindersicherung wieder ausschalten indem Sie mit 🚫️ die zweite Menüzeile Kindersicherung auf 'Nein' stellen.
3. Verlassen und speichern der Einstellung mit EXIT.

6. GRUNDEINSTELLUNGEN

6.7 Software Update über Satellit

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die RS 232-Schnittstelle zu Hause bei unseren Kunden (siehe Abschnitt 6.8). Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Upgrade über Satellit“ unter „Installation“. Nutzen Sie diesen Service speziell, wenn es mit einzelnen Programmen oder einer Funktion des Gerätes Probleme geben sollte.

Installation Antennen Anschluß Satellitenliste Antenneneinstellung Programmsuche Werkseinstellung Kindensicherung Upgrade über Satellit

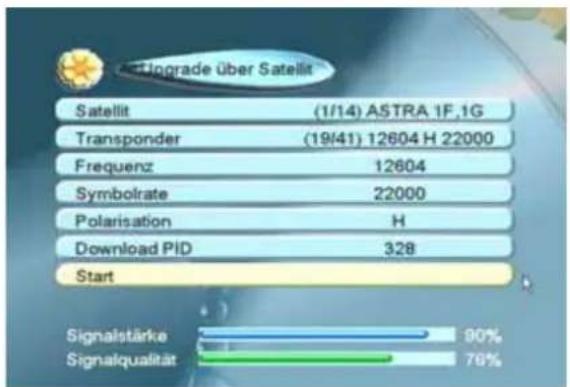

Upgrade über Satellite Next : Speicher beschreiben Speicher beschreibe Aktuelle Vers : 2.02 Neue Vers : 3.33 100%

1. Über das Menü „Installation“, „Upgrade über Satellit“ können Sie dem RECEIVER eine neue Software vom Satelliten Astra 19° Ost übertragen. Wenn Sie das Menü mit ok öffnen, sehen Sie die notwendigen Empfangsdaten.

2. Starten Sie die Übertragung mit Bestätigung der Taste OK auf dem 'Start'-Feld ganz unten. Sie suchen damit nach einer neuen Softwareversion, was einige Minuten in Anspruch nimmt.

3. Findet der Receiver eine aktuellere Version, so zeigt er diese an und lädt sie automatisch herunter. Sollte keine neue Version verfügbar sein, erscheint die Meldung „Herunterladen“. Wenn Sie nun mit OK bestätigen, können Sie das Update trotzdem fortsetzen.

4. Das Suchen und das eigentliche Herunterladen der Software kann 30 Minuten und länger dauern. Der Fortschritt des Downloads wird in Form eines Balkens in % dargestellt

5. Wenn der download erfolgreich war, werden 100 % anzeigt. Am Bildschirm erscheint die Meldung: „Speicher beschreiben“. Wenn Sie mit OK bestätigen, wird der gesamte Speicher, überschrieben. Auch die Programmliste wird erneuert. Ziehen Sie während des Speicherns bitte niemals den Netzstecker, sonst wird der Speicher beschädigt.

6. Es erscheint die Meldung „Neu starten“. Drücken Sie nun die Taste OK und der Receiver startet neu.

6. GRUNDEINSTELLUNGEN

6.8 Software Upgrade über RS 232 Schnittstelle

Sie haben auch die Möglichkeit des Überspielens einer neuen Gerätesoftware über die RS 232 Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "Receiver Informationen" Ihres Receivers (Abschnitt 6.4).

Liegt auf unserer Homepage eine neuere Version vor, empfiehlt sich immer diese Ihrem Gerät aufzuspielen.

SYSTEMVORAUSSETZUNGEN

1. PC mit serieller Schnittstelle RS232
2. Mindestens Windows 98 als Betriebssystem
3. RS232 Schnittstellenkabel (Sonderzubehör) mit folgender PIN-Belegung:

RS 232 D-SUB Buchse (9-pol.) zum PC

Anleitung für das Upgrade mit PC

1. Bitte führen Sie zuerst die heruntergeladene .exe-Datei aus. Es werden mehrere Dateien auf Ihrer Festplatte gespeichert.

2. Kommunikationsprogramm 'Channel Editor'

3. SW-Version.abs (Datenfile der neuen Software)

4. Readme.txt (Kurzanleitung)

5. Lesen Sie die Datei Readme.txt und befolgen die angegebenen Schritte.

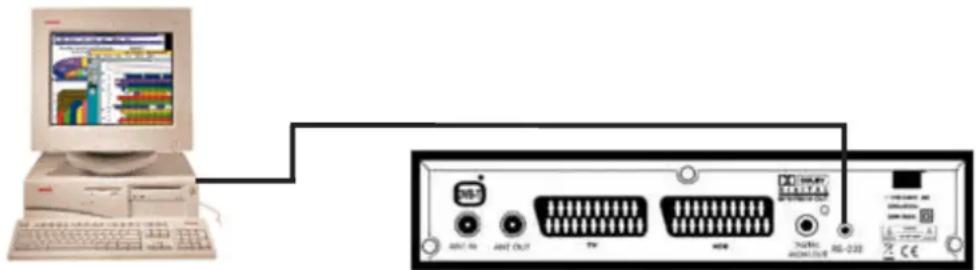

6. Verbinden Sie den Receiver über das RS 232 Schnittstellenkabel mit dem PC.

Hinweise! Ziehen Sie niemals den Netzstecker während des Übertragungsprozesses oder während der Receiver intern noch beschäftigt ist, da sonst der Speicherbaustein beschädigt werden kann.

Programmlisten am PC bearbeiten

Mit dem PC-Programm 'ChannelEditor' lassen sich neben dem Download von neuer Software, Programme (max. 2500) am PC auslesen, einlesen, importieren, editieren, umbenennen, suchen, sortieren, einfügen, löschen und speichern.

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

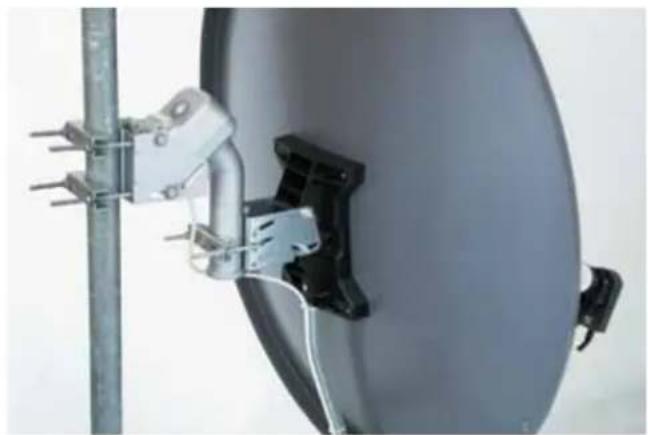

7. Bedienung eines DiSEqC 1.2 gesteuerten Stellmotors

DiSEqC 1.2 konform
Greift sofort auf die Programme aller vorprogrammierten Satelliten zu (ohne Programmsuchlauf)
□ Individuelle Standortberechnung möglich
Bis zu 64 Satellitenpositionen ansteuerbar
☐ Gleichzeitiger Betrieb mehrerer Antennen/Umschalter möglich
Automatische Signalpegelerkennung
Referenzbefehl für Mittelstellung (Gehe zu Referenz)
Korrekturfunktion bei verstellter Antenne (Neuberechnung)

Die korrekte Ausrichtung der Antenne ist von äußerster Wichtigkeit, damit alle Satelliten empfangen werden können.

Bei der Programmumschaltung zwischen verschiedenen Satelliten müssen Sie ein kurze Zeit warten, bis der Motor die Antenne eingestellt hat.

Da die einmal eingestellten Satellitenpositionen nicht im Receiver, sondern im Motor abgespeichert werden, gehen diese Daten auch bei Stromausfall oder bei einem Wechsel des Receivers nicht verloren.

In der Werkseinstellung haben Sie Zugriff auf alle vorprogrammierten Programme aller Satelliten, ohne einen Programmsuchlauf durchführen zu müssen. Diese dienen als Hilfe bei der Suche einer Satellitenposition.

Nachdem alle Satellitenpositionen von Ihnen eingerichtet und gespeichert wurden, stellt sich die Antenne automatisch auf die richtige Position, sobald Sie ein Programm aus der vorprogrammierten Programmliste ausgewählt haben. Egal über welche Programmwahlmethode Sie ein Programm anwählen (Direktwahl mit Ziffern oder über Programmlisteneinblendung).

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.1 Satellitenpositionen einstellen/korrigieren und abspeichern

SAT-Taste

1. Mit der Taste SAT wählen Sie aus der eingeblendeten Satellitenliste den Satelliten mit OK aus, auf den Sie die Antenne ausrichten möchten.
2. Dann wählen Sie ein Programm dieses Satelliten aus der Programmliste aus.

Satiellt 1 Alle Satelten 2 ASTRA 1F,1G 3 HOTBIRD 6,7 4 TURKSAT 1C, 5 HELLAS SAT 2 6 ASTRA 2A-B- 7 BADR-3,4EU 8 ASTRA 1E,3A 9 EUTELSAT W2 10 EUTELSAT W1

POS -Taste 3. Drücken Sie nun die Taste POS auf der Fernbedienung. Das Menü zur Einstellung der DiSEqC 1.2 Antennenposition mit der Signalqualitätsanzeige wird eingeblendet.

1. Stellen Sie zuerst in der dritten Zeile „Position“ eine Antennennummer 1-63 für den gewählten Satelliten ein. Es darf nicht auf „Null stehen.

1. Mit den Richtungstasten auf 'Speichern' 📄️ kann die Antenne nun nach Osten oder Westen bewegt werden bis die Qualitätsanzeige einen Wert von mindestens 65% hat (ab 55% generell Bildempfang möglich).
2. Anschließend die Position 'Speichern' mit OK nicht vergessen.
3. Zur Kontrolle: Nun können Sie auch alle anderen Programme dieses Satelliten aus der Satelliten-Programmiste auswählen (SAT-Taste). Wenn nicht, so sind Sie vermutlich auf dem falschen Satelliten gelandet und müssen die Antenne weiterverfahren.
4. Für jede weitere Satellitenposition gehen Sie wieder in gleicher Weise mit Schritt 1. bis 7. vor.

Hinweise Sie können ab sofort davon ausgehen, dass alle Programme, die unter einer abgespeicherten Satellitenposition angelegt sind, die Drehantenne automatisch veranlassen auf die gespeicherte Position zu verfahren, sobald Sie eines dieser Programme über irgendeine Programmwahlmethode anwählen (Direktwahl mit Ziffern oder über Programmlisteneinblendung).

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.2 Konfiguration für Drehanlagen und DiSEqC 1.2

1. Aktivieren Sie mit den Tasten, und den Menüpunkt OK "Installation//Antenneneinstellung" und wechseln dann auf den Untermenüpunkt "Antennen Anschluß". Dort stellen Sie auf „DiSEqC1.2“ oder „U-SALS“.

2. Dann drücken Sie die Taste ☐ok. Das „DiSEqC1.2“ Menü erscheint:

3. Satellit : Wählen Sie den ersten gewünschten Satelliten

4. TP : Frequenz (Transponder) des aktuellen PR-Platzes des gewählten Satelliten zur Anzeige des Signalpegels.

5. Position : Wählen Sie hier die Nummer unter der die gewünschte Satellitenposition abgespeichert werden soll.

6. Zum X gehen: Hiermit senden Sie den Befehl zur Antenne diese zu einer schon gespeicherten Position oder in die Mittelstellung (Reference) zu fahren.

7. Speichern : Bewegen Sie die Antenne mit Tasten 📄◀ 📄▶ nach Ost oder West zur gewünschten Satellitenposition. Achten Sie zur genauen Einstellung auf die Pegelanzeige unten im Menüfenster. Drücken OK auf der Fernbedienung um die Position zu speichern. Hiermit wird die aktuelle Antennenposition dem oben eingestellten Satellit zugeordnet und gespeichert

8. Neuberechnung : Wenn aus irgendeinem Grund alle Satellitenpositionen verschoben wurden (z. B. verdrehte Antenne), können Sie mit hier die Basis für alle Satelliten neu einstellen.

7. DISEQC 1.2 - DIGITAL GESTEUERTER STELLMOTOR

7.3 Programmsuche mit Drehantennen und DiSEqC 1.2

Nach Ausrichtung und Speicherung auf eine Satellitenposition können Sie diese auch anschließend gleich nach neuen Programmen absuchen.

1. Aktivieren Sie mit den Tasten

MENU, UHF OK den Menüpunkt "Installation/Programmsuche", dann das Untermenü "Einzelsatelliten Suche", siehe Kapitel 5.3.

Einzelsatellitensuche Satellit (1/14) ASTRA 1F,1G Nur FTA Ja Programmsuche TV + Radio Suche auf Network Nein Suchmodus Voreingestellte TP Suche

1. Das Suchlauffenster öffnet sich: Wählen Sie, ob sie nur unverschlüsselte (FreeToAir) oder alle Programme (komplett) suchen möchten und starten mit

☐ den Suchprozess: Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmnamen aufgelistet. Neue Programme werden unter

Suche TV-Programme 5) TELE $ 6) AstroTV 7) 9Live 8) ProSieben Radioanal Information ASTRA 10+ 50% (17:00:OK) 121 81%

dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

1. Der Suchlauf ist abgeschlossen, sobald das 'Einzelsatellitensuche' Menü wieder erscheint.

7.4 Satellitenpositionen korrigieren

POS -Taste 1. Wenn Sie die Antennenstellung für einen Satelliten nachträglich Feinjustieren möchten, wählen Sie ein Programm des Satelliten und drücken die Taste POS auf der Fernbedienung.

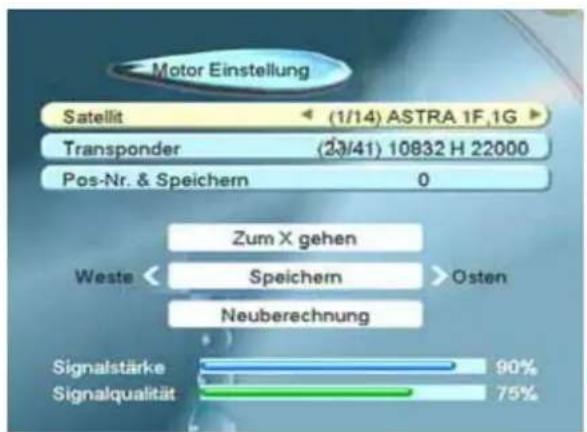

1. Das Menü zur Korrektur der DiSEqC 1.2 Antennenposition mit der Signalqualitätsanzeige wird eingeblendet.
2. Mit den Richtungstasten auf 'Speichern' kann

die Antenne nun ost- oder westwärts bewegt werden.

1. Anschließend die neue 'Position speichern' mit OK nicht vergessen.

8. GARANTIEBESTIMMUNGEN

Für diesen RECEIVER übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät erworben hat, als Vertragspartner zuständig. Daher übernimmt Zehnder keine Kosten des Transports, wenn das Gerät nicht über den Handel, sondern vom Käufer direkt ins Werk eingeschickt wird.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
  • fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
  • Schäden verursacht durch Blitz, Wasser, Feuer
  • falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

9. TECHNISCHE DATEN

Stromversorgung

Typ : SMPS

Eingangsspannung : 100\~240 Volt Wechselspannung 50/60 Hz

Sicherung : 250 V/T2A

Leistungsaufnahme : Typ. <6 Watt, Max. 30 Watt, Standby <3 Watt

Tuner

Eingangsfrequenz : 950-2150 MHz

Eingangssignal : -25 - -65 dbm

Eingangsimpedanz : 75 Ohm unbalanced

Verbindungstyp : 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through)

LNB- Spannung : 13/18 V, max. 400mA mit Kurzschlusssicherung

22 KHz Ton : Frequenz 22 +/- 4 kHz, Amplitude 0,6 +/- 0,2 Vpp

DiSEqC : 1.0 und 1.2 kompatibel

Systemaufbau

Prozessor : Ali 3329C

Programmspeicher (Flash) : 1 MB

Arbeitsspeicher (SDRAM) : 4 MB

Demodulator

Typ : QPSK Demodulation (DVB-S)

Symbol Rate : 2 - 45 MS/s

Inner FEC : Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung : MPEG-2 ISO/IEC 138 18-2

Profil und Level : MPEG-2 MP@ML

Datenrate : Max. 60 Mbit/s

Videoformate : 720 x 576 (PAL); 720 x 480 (NTSC)

Ausgangssystem : PAL / NTSC / AUTO

Audio Decoder

System Decodierung : MPEG Layer I & II, MUSICAM

Audio Modus : Mono, Dual, Stereo

Sample Rate : 32, 44.1, 48 KHz

Digitaler Audioausgang : S/PDIF mit AC3-Bypass

Serielle Schnittstelle

Signal : RS-232, max. 115200 bps

Verbindungstyp : 3-pol. 3,5 mm Klinkensteckebuchse)

Allgemeines

Maße (BxTxH) : 220 x 130 x 40 mm

Gewicht : ca. 0,7 kg

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Bedienungsanleitung können daher keine Ansprüche hergeleitet werden.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.

Alle Rechte nach dem Gesetz über das Urheberrecht bleiben dem Hersteller ausdrücklich vorbehalten. Änderungen vorbehalten.

10. STANDORT-LISTE

Deutschland

11. FEHLERBESEITIGUNG

Fehler Ursache/Abhilfe
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Empfang beim Ausrichten der Antenne	evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten verwenden.
Signalpegel gut, kein Bild, Meldung: „Kein Videosignal“	Antenne auf falschen Satelliten ausgerichtet
Analogempfang mit Quattro-LNB gut, kein Digitalempfang	Anschlußbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schaltereinstellungen mit der Anlage übereinstimmen (6.1). Reset auf Werkseinstellung (6.10) durchführen.
Kein Bild; Anzeige am Bidschirm : „Kein Signal“ "Kein Videosignal"	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (3.3)Prüfen ob AV eingeschaltet ist (bei Scart)Alle Einstellungen in den Menüs "Antennenkonfiguration" (6.1) u. "Systemeinstellungen" (6.3) überprüfen.
Kein Bild	Scartkabel TypeC verwenden; Pin16 des Scartkabels entfernen Menü "Systemeinstellungen" Video Ausgang auf FBAS stellen.
Gestörtes Bild durch rasterartige BildausfälleMeldung "Schlechtes Signal" („Klotzchenbildung“)	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inline-verstärker oder Dämpfungsglied (BM335) anpassen, altes Kabel nicht bis 2150MHz tauglich.
Einzelne Programme sind gestört, z.B. Pro7, Sat1, DSF, N24, Kabel1, NeunLive	Störung durch Fremdfunk, z.B. Schnurlos-Telefone (stören Satellitenfrequenzen 11630MHz und 12480MHz)→ räumliche Trennung oder zusätzliche Schirmung am Antennenstecker (am Gerät) durch Umwickeln mit Alu-Folie
Bildstörungen beim Umschalten	DiSEqC auf AUS stellen im Menü Antennenkonfiguration (6.1)
Bild nur schwarz weiß u. gerastert über Scart	Im Menü "Systemeinstellungen" Fernsehnorm auf PAL stellen. (6.3)
Ein Programm fehlt plötzlich	1. Das Program hat den Transponder gewechselt. Den alten PR-Platz löschen und die Funktion "Programmsuche" starten.2. Die PID-Nummer hat sich geändert. Programmplatz einschalten und mit "Programmsuche" neu absuchen (5.1).
Bild zu dunkel	Im Menü "Systemeinstellungen" Video Ausgang auf „FBAS“ stellen. (6.3)
Analog-Receiver zeigt nur noch eine Ebene	DVB Receiver ausschalten
Uhrzeit stimmt nicht	Programm einschalten, Gerät kurz vom Netz trennen Lokalzeit im Menü „Zeiteinstellung“ prüfen (6.3)
Kein Ton	Stummschaltungstaste 📄️ auf der Fernbedienung drücken oder Ton wechseln mit Taste AUDIO.
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken (4.4)
Kein Bild	Taste TV/AV drücken (Schaltsignal an Pin 8 Ein/Aus) (4.8.)
Bei Videotext TV-Bild im Hintergrund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung 6.6)
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung 6.6)
Gerät schaltet plötzlich aus	Timer ist gesetzt, Im Timer-Menü Timer ausschalten 4.18)
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (6.5).
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. ziehen

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Händler oder unsere Hotline auf Seite 1 dieser Anleitung.

12. SATELLITEN-LEXIKON

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
• Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
• Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multischalter einsetzbar Für beliebige Teilnehmerzahl
  • Quad LNB oder Quattro Switch LNB

Bezeichnung für ein LNB mit 4 Anschlüssen und integriertem Switch, für direkten Anschluss von 4 Receivern.

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im LNB 14 V= vertikal, 18 V=horizontal bei ca.150 mA

Low-Band : Frequenzband für Satelliten- empfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MCPC : Multi Channel Per Carrier. Die einzelnen Programme (bis zu 10) befinden sich als Programmpaket auf einem Transponder.

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PCMCIA : Personal Computer Memory Card Int. Association. Standardschnittstelle für Steckplätze.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

SCPC : Single Channel Per Carrier. Jedes Programm besitzt eine eigene Frequenz innerhalb eines Transponders und ist deshalb unabhängig von anderen Programmen.

Smartcard : Chipkarte für Pay-TV Zugang.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.

HEINRICH ZEHNDER GMBH Tel. [phone]

SATELLITEN-EMPFANGSTECHNIK Fax [phone]

Weierhalden 37/1

D-78144 Tennenbronn / Germany

http://www.Zehnder-SAT.de

e-mail: [e-mail]
