BEDIENUNGSANLEITUNG ED-DC 1709 DIMPLEX

Montage- und Gebrauchsanweisung ED/DC 1709

ED/DC-Wandler zur Anpassung des ED-Signals 80% an die Aufladeregler der Fußbodenheizung (-2,85...-3,6V DC)

Allgemeine Hinweise

Bei der Installation, dem Betrieb und bei der Wartung ist diese Anweisung zu beachten. Dieses Gerät darf nur von einem Fachmann installiert und repariert werden.

Nach den VDE-Bestimmungen muß die Anweisung jederzeit verfügbar sein und bei Arbeiten am Gerät dem Monteur zur Kenntnisnahme übergeben werden.

Ihr bitten Sie deshalb, die Anweisung bei Wohnungswechsel dem Besitzer oder Nachmieter zu übergeben.

Lieferumfang

- ED/DC-Wandler

- Betriebsanweisung

Beschreibung

der ED/DC-Wandler dient zur Signalanpassung von Zentralsteuergeräten mit 80% ED-Ausgang an Dimplex Aufladeregler für Fußbodenspeicherheizung (z.B. AR 1741..44).

Einstellen der Aufladung

Der ED/DC-Wandler gibt Ihnen die Möglichkeit, die Aufladung der Wärmespeicher bis zu 10 % zu erhöhen bzw. bis zu 30 % zu reduzieren.

Wünschen Sie gegenüber dem Wert des Zentralsteuergerätes mehr Aufladung, dann drehen Sie den Einsteller des ED/DC-Wandlers "Δ-Aufladung %" in den Plus-Bereich:

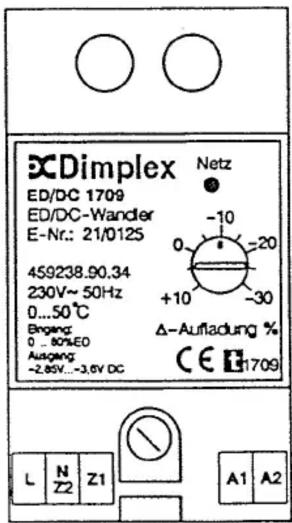

Bild1: ED/DC-Wandler

Änderungen am Einsteller "Δ-Aufladung %" machen sich erst am nächsten Tag bemerkbar. Um Fehleinstellungen zu vermeiden, empfehlen wir, den Einsteller nur schrittweise zu verändern.

Mit Einsatz des ED/DC-Wandlers wird der Tag-Einsteller (E8) am nachgeschalteten Aufladeregler unwirksam. Der Nachteinsteller(E7) ist auch am Tage wirksam.

Montage

Der Berührungsschutz nach Schutzklasse II ist gewährleistet durch wahlweisen Einbau in:

- Installationskleinverteiler nach DIN 57 603/VDE 0603 (z.B. Verteiler des N-Systems)

- Installationsverteiler nach DIN 57 659/VDE 0659

- Klemmen-Abdeckkappe 5ST1 311

Achtung: Gerät nur im spannungslosen Zustand stecken oder ziehen!

Bei offenem Stecksockel liegt Netzspannung an.

Betauung ist unzulässig!

Das Gerät hat einen Platzbedarf von 3 Teilungseinheiten.

Nach DIN 44 574 ist der ED/DC-Wandler an der kältesten Stelle, d.h. in die unterste Montagereihe des Verteilers einzusetzen. Beidseitig ist ein Abstand von mindestens einer Teilungseinheit freizuhalten.

Elektrischer Anschluß

Gerät entsprechend Bild 2 anschließen.

Prüfung

Bei einem Eingangssignal von 0 % ED an den Klemmen Z1, Z2 beträgt das Ausgangssignal an den Klemmen A1, A2: -2,85V DC.

Bei Anlegen einer Netzspannung 230V (100% ED) beträgt das Ausgangssignal -3,7 V DC.

Diese Werte gelten wenn der Einsteller "Δ-Aufladung %" auf "0" gestellt ist.

Hinweis: Nach Änderung des Eingangssignals (Klemmen Z1, Z2) stellt sich erst nach ca. 5 Minuten der endgültige Wert des Ausgangssignals (Klemmen A1, A2) ein.


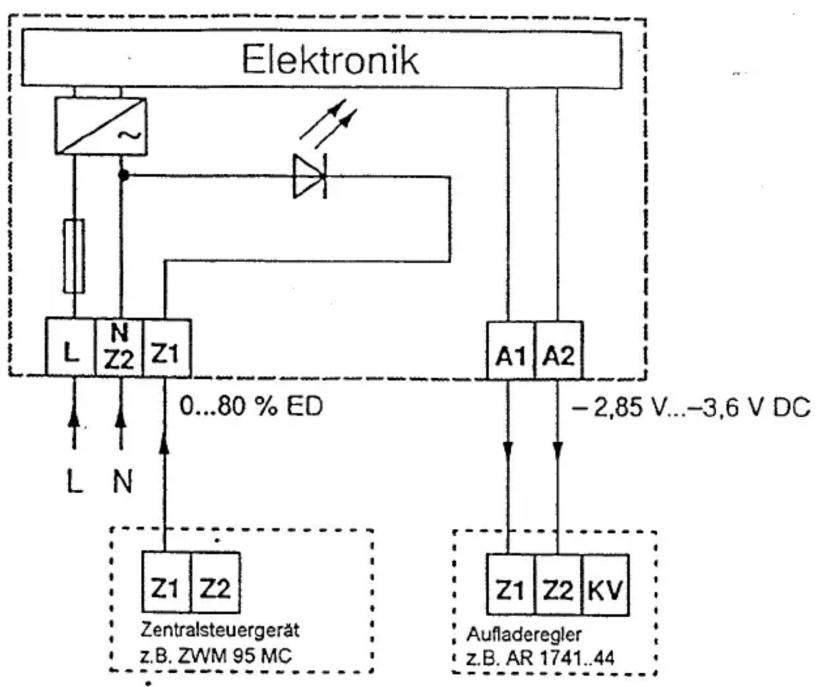

Bild 2 Schaltplan

Technische Daten

Anschlußspannung	1 /N/AC 50Hz 230 V ± 10%
Leistungsaufnahme	ca. 1,5 VA
Eingangssignal	schwingungspaketgesteuerte Wechselspannung Zykluszeit ca. 10s, 0 -100 % ED
Ausgangssignal	Gleichspannung -2,85...-3,7 V DC
max. Bürde	250 Aufladeregler (1 mA)
zulässige Umgebungstemperatur	0°C bis 50°C
Schutzklasse	II nach entsprechendem Einbau (siehe Abschnitt Montage)
Schutzart	IP 20 nach DIN 40 050
Funkentstörung	nach DIN VDE 0875
Platzbedarf	3 Teilungseinheiten nach DIN 43 880
Befestigung	Einbau in N-Verleiler Hutschiene 35 mm nach DIN EN 50022
Abmessungen	87 x 55 x 53 cm
Gewicht	ca. 180 g
Einsteller	„Δ-Aufladung %“: -10%...+30%
