Produkttyp	Raumtemperaturregler im Flächenschalterrahmen
Marke und Modell	Dimplex RT 104U
Betriebsspannung	230 V ~ / 50 Hz
Leistungsaufnahme	ca. 1 W
Schaltleistung	max. 3000 W, 250 V~
Kontaktbelastbarkeit	max. 13 (4) A / 250 V~
Regelbereich	+5 °C bis +30 °C
Schaltdifferenz	ca. 0,5 K
Fühlerelement	Bimetall, Typ 1C
Schutzart	IP30 nach DIN 40 050
Schutzklasse	II (bei entsprechender Montage)
Umgebungstemperatur	0 °C bis +30 °C
Lagertemperatur	-20 °C bis +70 °C
Zulässige Luftfeuchtigkeit	max. 95 % rH
Funkentstörung	gemäß EN 55014, EN 50081-1, EN 50082-1
Befestigung	in UP-Dose Ø 55 mm
Anschlussquerschnitt	1,5 bis 2,5 mm² (Schraubklemmen)
Abmessungen (B x H x T)	81,5 mm x 47 mm x 26,5 mm
Gewicht	ca. 100 g
Garantie	2 Jahre (gemäß Garantiebedingungen)
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reiniger verwenden.
Reparatur	Nur durch Elektro-Fachmann; Gerät darf nur vom Fachmann geöffnet werden.
Ersatzteile	Erhältlich beim Hersteller (z.B. Einstellknopf, Tragring).
Besonderheiten	Begrenzung des Einstellbereichs mittels Anschlagstiften (rot/blau); separat oder in Mehrfachrahmen integrierbar.

Häufig gestellte Fragen - RT 104U DIMPLEX

Wie wird der Dimplex RT 104U installiert?

Die Installation erfolgt in einer Unterputzdose (55 mm) durch einen Elektro-Fachmann. Vorher muss die Netzspannung allpolig abgeschaltet werden. Der Anschluss folgt dem beigelegten Schaltbild.

Welche maximale Last kann der Thermostat schalten?

Der Kontakt ist als Öffner ausgelegt und kann maximal 13 A (4 A) bei 250 V~ schalten. Die Schaltleistung beträgt maximal 3000 W.

Wie wird die gewünschte Raumtemperatur eingestellt?

Mit dem Einstellknopf wird die Solltemperatur von „*“ (ca. +5 °C) bis „6“ (ca. +30 °C) eingestellt. Die Position „•“ entspricht etwa einer angenehmen Wohnraumtemperatur.

Kann der Einstellbereich des Thermostaten begrenzt werden?

Ja, durch Abziehen des Stifts (8) und Einsetzen der roten (max) und blauen (min) Anschläge (9,10). Danach den Stift wieder einstecken, um die Anschläge zu verriegeln.

Darfs der Thermostat in Nassräumen verwendet werden?

Die Schutzart beträgt IP30, d.h. Schutz gegen feste Fremdkörper (≥2,5 mm), aber nicht gegen Wasser. Daher ist der Einsatz in Nassräumen nicht empfohlen.

Wann darf die Klemme N nicht angeschlossen werden?

Ab einer Schaltleistung von über 1500 W darf die Klemme N nicht angeschlossen werden. Dies ist im Schaltbild vermerkt.

Welche Temperatur wird bei der Einstellung „*“ erreicht?

Die Position „*“ entspricht ca. +5 °C, was als Frostschutz dient.

Wie reinige ich den Thermostaten richtig?

Zur Reinigung ein trockenes Tuch verwenden. Keine scheuernden oder aggressiven Reinigungsmittel einsetzen.

Wie wird der Einstellknopf abgenommen?

Mit einem Schraubendreher den Knopf (1) vorsichtig abhebeln. Danach die Schraube (2) lösen und den Gehäusedeckel (3) abziehen.

Was tun, wenn der Thermostat nicht richtig schaltet?

Prüfen Sie die Spannungsversorgung und die Last. Falls der Fehler bestehen bleibt, Elektro-Fachmann kontaktieren. Das Gerät darf nur vom Fachmann geöffnet werden.

BEDIENUNGSANLEITUNG RT 104U DIMPLEX

Raumtemperaturregler im Flächenschalterrahmen für Unterputzmontage

Achtung!

Dieses Gerät darf nur durch einen Elektro-Fachmann geöffnet werden und gemäß dem Schaltbild in der Montage- und Gebrauchsanweisung installiert werden. Dabei sind die geltenden Sicherheitsvorschriften zu beachten.

Anwendung

Raumtemperaturabhängige Regelung von elektrischen Direktheizgeräten sowie der Entladegebläse von Elektro-Speicherheizgeräten. Montage in der Unterputzdose (UP-Dose 55mm). Separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49 075 in nahezu alle Flächenschaltersysteme integrierbar. Bei Mehrfachrahmen den Regler an der untersten Stelle positionieren!

Funktion

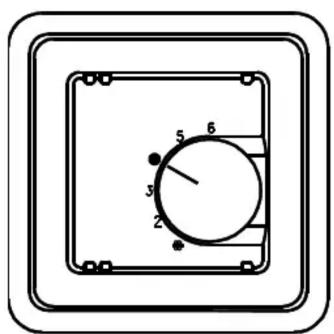

Mit dem Einstellknopf kann die gewünschte Raum-Solltemperatur von „*“ bis „6“ eingestellt werden, was einem Temperaturbereich von +5° bis +30°C entspricht. Die Einstellposition „•“ entspricht im Regelfall einer angenehmen Wohnraumtemperatur.

Öffnen des Reglers

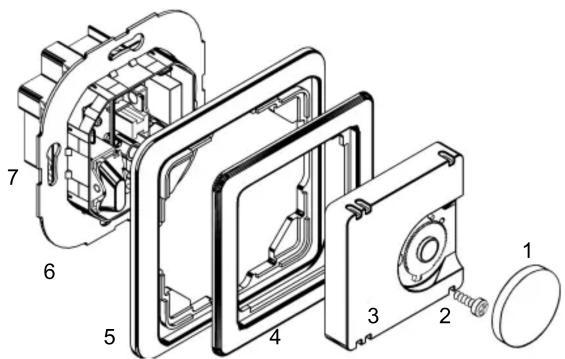

Einstellknopf (1) mit Schraubendreher abhebeln - Schraube (2) lösen - Gehäusedeckel (3) abziehen - Zwischenrähmchen (4) und Schalterrahmen (5) abnehmen.

Installation des Reglers

Nachfolgende aufgeführte Einbauhinweise sind zu beachten:

Achtung, vor der Installation Netzspannung allpolig abschalten!

Der elektrische Anschluss erfolgt gemäß dem beigefügten Schaltbild. Die Last darf maximal 13 (4) A bei einer Spannung von max. 250 V\~ betragen. Regler (7) mittels Tragring (6) und Schrauben in der UP-Dose montieren.

Achtung: Ab Anschlussleistungen über 1500 W, darf die Klemme N nicht angeschlossen werden!

Begrenzung des Einstellbereiches

Stift (8) abziehen - Anschlag rot (9) für Maximaltemperatur und Anschlag blau (10) für Minimaltemperatur wählen - Stift (8) zum Verriegeln der Anschläge wieder einstecken

Begrenzung des Einstellbereichs

Technische Daten

Betriebsspannung: 230 V\~/50 Hz Regelbereich: +5 ... +30°C

Schaltdifferenz: ca. 0,5 K Zul. Luftfeuchtigkeit: max. 95% rH

Leistungsaufnahme: ca. 1 W Fühlerelement: Bimetall; Typ 1C

Kontakt: Öffner max. 13 (4) A/250 V\~

Schaltleistung: max. 3000 W, 250 V\~ Schraubklemmen:

Umgebungstemperatur: 0 ... +30°C

Lagertemperatur: -20 ... +70°C

Funkentstörung: gemäß EN 55014, EN 50081-1, EN 50082-1

Befestigung: in UP-Dose ∅ 55 mm

Schraubanschlüsse 1,5 bis 2,5 mm²

Schutzart: IP30 nach DIN 40 050

Schutzklasse: II nach entsprechender Montage

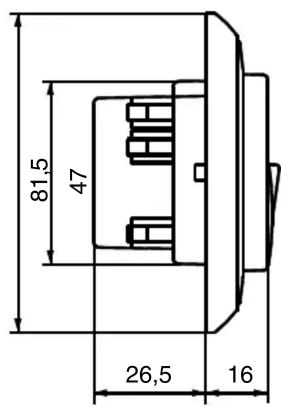

Maßzeichnungen

Schaltbild, Anschluss

Achtung: Ab Schaltleistungen über 1500 W, darf die Klemme N nicht angeschlossen werden!

Erläuterung Symbole

L Netzanschluss Phase

N Netzanschluss Nullleiter

Anschluss Last

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

KKW Kulmbacher Klimageräte-Werk GmbH

Geschäftsbereich Dimplex

Am Goldenen Feld 18

D-95326 Kulmbach

Telefon [phone] / 709-564

Telefax +49 (0) 9221 / 709-565

E-Mail: [e-mail]

Internet: www.dimplex.de

Technische Änderungen vorbehalten
