| Produkttyp | Fußbodentemperaturregler mit programmierbarer Zeitschaltuhr |
| Marke | Dimplex |
| Modell | BTU 300 AN |
| Versorgungsspannung | 230 V / 50 Hz |
| Schaltvermögen | 13 (2) A, Schließer |
| Regelbereich | 10 … 42 °C (Fußbodentemperatur) |
| Schaltdifferenz | ca. 1 K |
| Leistungsaufnahme | 1,2 W (11 VA) |
| Fühlertoleranz | ±1 K |
| Anschlussquerschnitt | 0,5 … 1,5 mm² |
| Schutzklasse | II (nach entsprechender Montage) |
| Schutzart | IP30 (nach entsprechender Montage) |
| Betriebstemperatur | 0 … 30 °C |
| Lagertemperatur | -20 … +70 °C |
| Gangreserve | ca. 4 … 7 Tage |
| Gehäusematerial | ABS-Kunststoff, reinweiß (ähnlich RAL 9010) |
| Notlauffunktion bei Fühlerfehler | 30% Einschaltdauer (ED 30%) |
| Funktionen | Komfort-, ECO-, Automatikbetrieb, Urlaubs-, Party-, Informationsfunktion, Kindersicherung, Selbstlernfunktion, Master-Slave-fähig |
| Montage | Wandmontage mit Schrauben |
| Gewicht (ca.) | 150 g |
| Abmessungen (ca.) | 80 x 80 x 30 mm (H x B x T) |
| Reinigung | Mit trockenem oder leicht feuchtem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden |
| Sicherheitshinweise | Nur durch Elektrofachkraft öffnen; Fühlerleitung doppelt isoliert; kein Betrieb in der Nähe von EMV-störenden Geräten |
| Ersatzteile | Ersatzfühlertyp F 3128, Schutzhülse TFH 821 |
Häufig gestellte Fragen - BTU 300 AN DIMPLEX
Benutzerfragen zu BTU 300 AN DIMPLEX
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Temperaturregler kostenlos im PDF-Format! Finden Sie Ihr Handbuch BTU 300 AN - DIMPLEX und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BTU 300 AN von der Marke DIMPLEX.
BEDIENUNGSANLEITUNG BTU 300 AN DIMPLEX
Übersicht Bedienungsanleitung
- Hinweise zur Bedienung
- FunktionDirektanwahltasten P, /ECO, 0, 1,
2.1 Programmeingabe P
2.2 Betriebsarten Automatikbetrieb 📋, Komfortbetrieb und Energiesparbetrieb ECO 🐵/ECO
2.3 Ein/Aus Funktion
2.4 Urlaubsfunktion
2.5 Informationsfunktion 1
2.6 Partyfunktion - Justagefunktionen J.1 ... J.3 PK P
3.1 J.1 Programmanzeige mittels Schaltsegmenten („Reiterkranz“) Ein/Aus
3.2 J.2 Kindersicherung Ein/Aus
3.3 J.3 Automatische Sommer/Winter-Zeitumstellung Ein/Aus - Resetfunktion OK,
- Sonderanzeigen am Fußboden-Temperaturregler
Nachfolgend Installationsanleitung

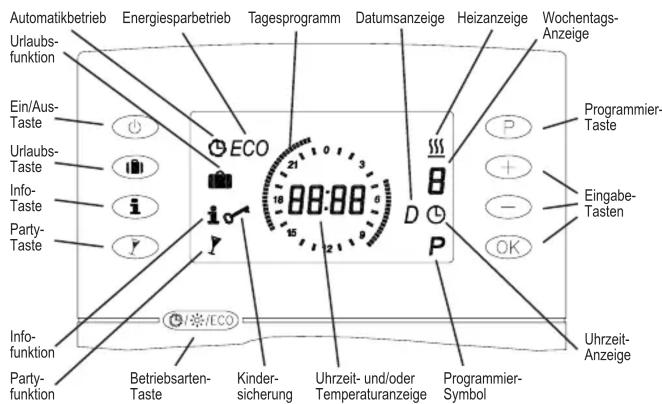

1. Hinweise zur Bedienung
- Mit den Direktanwahltasten für Ein/Aus, Urlaubs- und Partyeinstellungen, Betriebsartenumschaltung und Programmeingabe ist eine sehr einfache Handhabung, auch nach längeren Bedienpausen gewährleistet.
- Für einen schnellen Überblick der eingestellten Werte, verfügt der BTU 300 AN über einen gesonderten Informationsmodus, der ebenfalls mit einer Taste direkt angewählt wird und in dem ein versehentliches Verstellen der Werte nicht möglich ist.
- Durch den, mit einer Mehrziffernskala bedruckten Einstellknopf, kann unkompliziert die gewünschte Wohlfühltemperatur eingestellt und nach Veränderung „wieder gefunden“ werden.
- Die Einstellungen der Zeiten für Komfort- und ECO Temperatur, ist der bekannten Einstellung von mechanischen Schaltuhren mittels Schaltsegmenten („Reiter“) nachempfunden und führt so das Konzept „Bedienen ohne Studieren“ fort.
- Bei der Eingabe von Werten, wird bei langem Tastendruck auf die ④ und ⑦ Tasten eine Scrollfunktion aktiviert.
2. Funktion der Direktanwahltasten Ⓗ, Ⓜ/εCO, Ⓔ, ⓜ, ⓛ, ⏻, ⚫
Es gibt insgesamt 6 Direktanwahltasten mit denen die gewünschte Funktion angewählt und wieder verlassen wird. Nicht benötigte Tasten, sind während des Verbleibs in einer Funktion deaktiviert. Für die Anwahl einer anderen Funktion, muss die aktuell gewählte Funktion zuerst wieder verlassen werden.
2.1 Programmeingabe P
Die Programmeingabe dient der Einstellung der ECO Temperatur, der Uhrzeit, des Datums sowie der Tagesprogramme. Aktiviert funktioniert sie nach dem Prinzip der Zwangsführung. Wird ein Wert mit der OK Taste bestätigt, wechselt die Anzeige zum nächsten Eingabeschritt. Während der aktiven Funktion wird ein P im Display angezeigt. Zusätzlich werden je nach Eingabeschritt die Funktion des Wertes durch leicht verständliche Symbole, sowie der einzugebende Wert blinkend dargestellt. Mit Bestätigung des Sonntag-Programms wird die Programmeingabe automatisch verlassen, kann aber auch jederzeit durch die Direktanwahltaste P beendet werden. Erfolgt länger als 2 Minuten keine Tastenbetätigung, wird die Funktion automatisch beendet. Nicht mit OK bestätigte Eingaben werden nicht übernommen. Nach Beenden der Programmeingabe, wechselt die Anzeige wieder zur vorherigen Betriebsansicht.
Eingabe:
→ Direktanwahltaste P drücken und ECO Temperatur (ECO im Display) eingeben. (Werkseinstellung = 1.7 entspricht ca. 17°C Fußbodentemperatur) → Nach Bestätigung mit OK, erfolgt die Eingabe der Uhrzeit (L im Display). Zuerst die Stunden dann die Minuten eingeben.
→ Nach Bestätigung mit OK, erfolgt die Eingabe des Datums (D im Display). Zuerst das Jahr eingeben und mit OK bestätigen. Danach den Monat und den Tag eingeben.
→ Nach Bestätigung mit ⬆ erfolgt die Eingabe der Tagesprogramme. Hierzu wird zunächst der Wochentag ausgewählt. Im Display blinkt die 1 für Montag. Die Anwahl eines anderen Wochentages erfolgt mit ⭕ und ⭺ → Nach Bestätigung des Wochentags mit ⬆ erfolgt das Setzen der Schaltsegmente („Reiter“), beginnend um 0.00 Uhr. Zusätzlich zur Einstellzeit blinkt die aktuelle Position an der der Reiter gesetzt werden kann. Mit jedem Druck der ⭕ Taste, wird ein ¼ Stundenreiter für Komforttemperatur gesetzt, mit jedem Druck der ⭺ Taste wird eine ¼ Stunde weiter gesprungen, ohne ein Schaltsegment zu setzen. Wird ⭕ oder ⭊ lange gedrückt, wird die Scrollfunktion aktiv. Bei Falscheingaben ist eine Wiederholung und Neueingabe durch Überschreiten der 0.00 Uhr-Marke möglich, ohne den aktuell gewählten Tag zu verlassen.
→ Nach Bestätigung mit OK, blinkt der nächste Wochentag zur Anwahl.
→ Nach Auswahl des nächsten Tages mit OK tritt die Kopierfunktion in Kraft und das eben für den Vortag eingegebene Programm wird vorgeschlagen. Dieses Programm kann mit OK übernommen oder ein anderes Programm eingegeben werden. Nach Bestätigung mit OK blinkt der nächste Wochentag zur Anwahl, usw. Die Kopierfunktion wird mit Anwahl des Sonnabends unterbrochen und das Sonnabend-Programm für den Sonntag erneut angeboten.
Weitere Einstellmöglichkeiten siehe Punkt 3. Justagefunktionen.
2.2 Betriebsartenumschaltung Automatikbetrieb ☐ Komfortbetrieb ✉, und Energiesparbetrieb ECO
/※/ECO
Diese Funktion dient der Umschaltung der 3 Betriebsarten, Automatikbetrieb 📋, Komfortbetrieb 🌐 und Energiesparbetrieb ECO. Die eingestellte Betriebsart, wird durch die, von mechanischen Schaltuhren bekannten Schaltsegmente („Reiterkranz“) im Display dargestellt. Sichtbare Schaltsegmente („Reiter“) zeigen die Zeiten des Komfortbetriebes, fehlende Segmente die Zeiten des Energiesparbetriebs an. Die Betriebsarten Automatikbetrieb und Energiesparbetrieb, werden zusätzlich durch das Uhrenprogrammsymbol 📍 oder das Kürzel ECO angezeigt. Der Komfortbetrieb wird ausschließlich durch den umlaufenden Reiterkranz dargestellt.
In der Betriebsart Komfortbetrieb 🌐, wird permanent, auf die mit dem Einstellknopf gewählte Komforttemperatur geregelt. In der Betriebsart Energiesparbetrieb (ECO) wird auf die eingegebene ECO Temperatur geregelt. Ausnahme: Ist die eingestellte ECO-Temperatur höher als die mit dem Knopf eingestellte Komforttemperatur, wird weiterhin auf die Komforttemperatur geregelt. In der Betriebsart Automatikbetrieb 🐐, wird automatisch zwischen Komfort- und Energiesparbetrieb gewechselt.
2.3 Ein/Aus Funktion
Die Ein/Aus Funktion dient der gänzlichen Abschaltung der Regelung. Wird die 📍 Taste betätigt, wird die Regelung ausgeschaltet. Nach nochmaligem Betätigen der 📍 Taste, wird in die vorherige Betriebsart zurückgekehrt. Um zwischen einer ausgeschalteten Regelung und und einem Ausfall der Versorgungsspannung zu unterscheiden, wird bei ausgeschalteter Regelung „OFF“ im Display angezeigt. In einer Master-Slave-Installation gilt die Aus-Schaltung nicht für die Slaveregler.
Achtung! Wurde durch die Installationsfirma der Ventil- und Pumpenschutz aktiviert, ist dieser auch bei ausgeschalteter Regelung aktiv.
2.4 Urlaubsfunktion
Die Urlaubsfunktion dient der Energieeinsparung während längerer Abwesenheit und rechtzeitiger Aufheizung auf die Wunschtemperatur zum Rückkehrzeitpunkt. Wird die 📄 Taste betätigt, wird das Datum des Folgetages angezeigt. Nach Einstellen des Rückkehrdatums mit den + , und TasOK ten, wird die Urlaubstemperatur angezeigt (Werkseinstellung = 1.7 entspricht ca. 17°C Fußbodentemperatur). Diese kann nun in einem Bereich zwischen 10 und 42°C ebenfalls verändert werden. Nach Bestätigung der Urlaubstemperatur mit OK , ist die Urlaubsfunktion aktiv und es wird das Rückkehrdatum sowie das Urlaubssymbol 📄 angezeigt. Die Urlaubsfunktion kann jederzeit wieder durch die Direktanwahltaste 📄 beendet werden, oder wird um 0.00 Uhr des eingegebenen Rückkehrtages automatisch beendet. Nach Beenden der Urlaubsfunktion wird die Regelung mit der vorherigen Betriebsart und Anzeige fortgesetzt.
2.5 Informationsfunktion 1
Die Informationsfunktion dient der Anzeige aller eingestellten Werte, ohne Möglichkeit einer versehentlichen Verstellung. Während der aktiven Funktion, wird ein im Display angezeigt. Nach Betätigung der Taste, wird zunächst die eingestellte ECO Temperatur angezeigt. Mit den und Tasten können alle eingestellten Werte abgefragt werden. Es ist nicht möglich absichtlich oder versehentlich Werte zu verändern. Die Informationsfunktion kann jederzeit wieder durch die Direktanwahltaste beendet werden, oder wird 2 Minuten nach dem letzten Tastendruck automatisch beendet. Die Regelung wird durch die Anwahl der Informationsfunktion nicht beeinflusst. Nach Beenden der Informationsfunktion, wechselt die Anzeige wieder zur vorherigen Betriebsansicht.
2.6 Partyfunktion
Die Partyfunktion dient, unabhängig vom eingestellten Programm oder der Betriebsart, der einmaligen Auslösung einer Komfortheizzeit, ab dem Moment der Eingabe. Wird die 🚙 Taste betätigt, wird die nächstmögliche Endzeit der Komfortheizzeit (Party-Ende) angezeigt. Nach Einstellen der Endzeit mit den +, und Tasten, ist die Partyfunktion in Betrieb. Es wird die Endzeit gemeinsam mit dem Partysymbol 🚙 bis zum Ende der eingestellten Komfortheizzeit angezeigt. Die Partyfunktion kann jederzeit wieder durch die Direktanwahltaste 🚙 beendet werden, oder wird nach Erreichen der eingegebenen Endzeit automatisch beendet. Nach Beenden der Partyfunktion, wird die Regelung mit der vorherigen Betriebsart und Anzeige fortgesetzt.
3. Justagefunktion J.1 ... J.3 OK P
Die Justagefunktionen dienen, der in der Regel einmaligen Anpassung der Regelung an die individuellen Bedürfnisse des Nutzers. Sie sind zugunsten einer einfacheren Bedienung während des Betriebes, der normalen Bedien-oberfläche entnommen und werden in einem gesonderten Menü angezeigt. Um in den Justagemodus zu gelangen, wird zunächst die OK Taste und zusätzlich kurz die P Taste gedrückt. Im Display wird die erste Justagefunktion J.1 angezeigt. Mit den + , und Tasten wird die gewünschte Justagefunktion ausgewählt. Die Einstellungen erfolgen ebenfalls wieder mit den + und Tasten und müssen mit bestätigt werden. Die Justagefunktion kann jederzeit wieder durch die P Taste beendet werden, oder wird 2 Minuten nach dem letzten Tastendruck automatisch beendet. Nicht mit OK bestätigte Eingaben werden nicht übernommen. Die Regelung wird durch die Anwahl der Justagefunktion nicht beeinflusst. Nach Beenden der Justagefunktion, wird die Regelung mit der vorherigen Betriebsart und Anzeige fortgesetzt.
Weitere Einstellmöglichkeiten siehe Punkt 10. Justagefunktionen im Handwerkermodus.
3.1 J.1 Programmanzeige mittels Schaltsegmenten („Reiterkranz“) Ein/Aus
On = Ein (Werkseinstellung) OFF = Aus
3.2 J.2 Kindersicherung Ein/Aus
Die Kindersicherung dient dem Schutz gegen versehentliches Verstellen oder Verstellen durch Unbefugte während des Betriebes. Ist die Kindersicherung aktiviert, werden 3 Minuten nach dem letzten Tastendruck alle Tasten sowie Änderungen mit dem Temperatureinstellknopf gesperrt und das Schlüsselsymbol im Display angezeigt. Um die Tasten wieder zu aktivieren, muss die OK Taste ca. 10 Sekunden gedrückt werden, bis das Schlüsselsymbol erlischt. Während des Tastendrucks blinkt das Schlüsselsymbol. 3 Minuten nach dem letzten Tastendruck werden die Tasten wiederum automatisch gesperrt. Wurde während der aktiven Tastensperrung die Solltemperatur am Einstellknopf verstellt, wird diese erst nach Aktivierung der Bedienelemente gültig.
On = Ein
OFF = Aus (Werkseinstellung)
3.3 J.3 Automatische Sommer/Winter-Zeitumstellung Ein/Aus
Die vereinheitlichte Sommerzeit in der Europäischen Union gilt vom letzten Sonntag im März um 2.00 Uhr MEZ bis zum letzten Sonntag im Oktober um 3.00 Uhr MESZ (Richtlinie 2000/84/EG des Europäischen Parlaments und des Rates). Zu diesen Terminen ändert der Funk-Raumtemperaturfühler automatisch die Zeit. Für Zeitumstellungen zu anderen Terminen oder Regionen ohne Zeitumstellung, kann die automatische Sommer/Winter-Zeitumstellung deaktiviert werden.
On = Ein (Werkseinstellung) OFF = Aus
4. Resetfunktion OK
Die Resetfunktion dient der Wiederherstellung des Auslieferungszustands und setzt alle eingegebenen Werte, für Programmzeiten, ECO- und Urlaubstemperatur sowie den Justageeinstellungen auf Werkseinstellungen zurück. Die Uhrzeit, das Datum, sowie die im Handwerkermodus eingegebenen Werte, werden nicht zurückgesetzt. Als Schutz gegen versehentliches Rücksetzen besteht diese Funktion aus einer Kombination von 2 Tasten, die in folgender Reihenfolge betätigt werden müssen. Zuerst die OK Taste und dann zusätzlich die 🔒 Taste dauerhaft ca. 10 Sekunden drücken, bis die Anzeige aufhört zu blinken. Der Auslieferungszustand ist, abzüglich der genannten Einschränkungen wieder hergestellt.
5. Sonderanzeigen am Fußboden-Temperaturregler
Anzeige: Fbr
Fühlerbruch. Der Fühler muss durch eine Elektrofachkraft untersucht, ggf. gewechselt werden. (vgl. Punkte 12. und 14.)
Anzeige: FSch
Fühlerkurzschluss. Der Fühler muss durch eine Elektrofachkraft untersucht, ggf. gewechselt werden. (vgl. Punkte 12. und 14.)
Anzeige: Blinkende Schaltsegmente („Heizreiter“)
Blinkende Schaltsegmente kennzeichnen während des Automatikbetriebs, den vorgezogenen Umschaltzeitpunkt von ECO- auf Komfortbetrieb. Der vorgezogene Umschaltzeitpunkt, wird durch den Fußboden-Temperaturregler selbst ermittelt, wenn die Selbstlernfunktion im Handwerkermodus aktiviert wurde. (vgl. Punkt 10.2.)
Installationsanleitung
Sicherheitshinweis
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entsprechenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der Bedienungsanleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlinien entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. Einstellungen oder Änderungen der Justagen im Handwerkermodus, können die Regelung beeinflussen und dürfen ebenfalls nur durch eine entsprechend qualifizierte Fachkraft vorgenommen werden. Nach der Installation ist der Betreiber, durch die ausführende Installationsfirma, in die Funktion und Bedienung der Regelung einzuweisen. Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt werden.
Übersicht
-
Anwendung
-
Funktion
-
Installation
8.1 Bereichseinengung der Temperatureinstellung
-
Inbetriebnahme
-
Justagefunktion J.4 ... J.6 „Handwerkermodus“
J.3 → dann 📞/※/ECO und +
10.1 J.4 Ventil- und Pumpenschutz Ein/Aus
10.2 J.5 Selbstlernfunktion Ein/Aus
10.3 J.6 Anzeige der Fühlertemperatur
- Master-Slave-Regelung (Automatikbetrieb für mehrere Räume durch einen zentralen Regler mit Uhr)
11.1 Begriffserklärungen
11.2 Master-Slave-Regelung installieren
11.3 Master-Slave-Funktionen
12. Notlauffunktion
13. Zubehör
14. Fühlertabelle (Fühlerkennlinie)
15. Technische Daten
16. Anschluss- und Maßzeichnung
17. Verwendete Symbole
18. Gewährleistung
6. Anwendung
Dieser Regler mit zeitgesteuerter Energiesparfunktion wurde speziell zur Regelung von Fußboden- und anderer Oberflächentemperiersysteme bis zu einer Leistung von 3kW bei 230V\~ Nennspannung entwickelt. Für andere vom Hersteller nicht vorherzusehende Einsatzgebiete sind die dort gültigen Sicherheitsvorschriften zu beachten. Eignung hierfür siehe Punkt 18.
7. Funktion
Der Regler misst mit einem in den Fußboden eingebrachten Fühler die Temperatur und regelt diese mit einer Schaltdifferenz von ca. 1K. Aus dieser Regelung ergibt sich eine Oberflächentemperatur, die hauptsächlich durch den Oberflächen- bzw. Fußbodenaufbau bestimmt wird. Bei elektrischen Heizleitungen ist darauf zu achten, dass diese auch bei Dauerbetrieb den
Oberflächen- bzw. Fußbodenaufbau nicht überhitzen können. Achtung! Bei Oberflächen, ausgeführt als Sitzmöbel oder Stellflächen, ist darauf zu achten, dass die eingestellte Temperatur nicht zu Gesundheitsgefährdungen von Personen oder Entflammung von Gegenständen führen kann. Zur Vermeidung zu hoher Temperaturen Punkt 8.1 beachten.

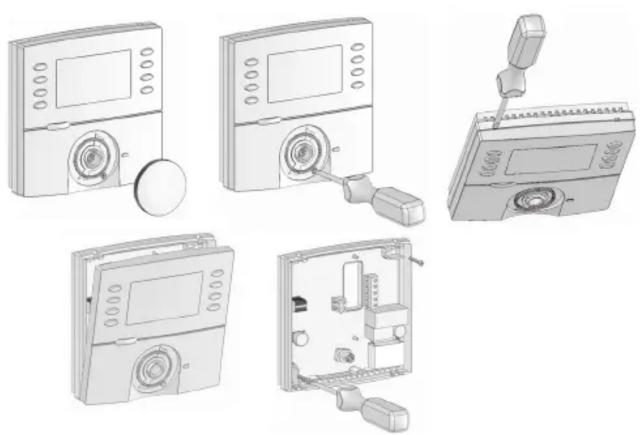

8. Installation
Je nach Gerätetyp oder Verpackungsgröße, wird das Gerät entweder geschlossen oder der schnelleren Montage wegen geöffnet ausgeliefert. Nach der Montage auf die Wand und elektrischem Anschluss (vgl. Punkt 16), wird der Gehäusedeckel zum Schließen mit den unteren Haken eingehängt und bis zum Einrasten nach oben zugeschwenkt. Anschließend wird der Gehäusedeckel mit der beiliegenden Schraube gesichert. Achtung! Das Gerät darf nicht auf elektrisch leitende Oberflächen montiert werden. Der Fühler führt Netzspannungspotential und darf nur mit doppelt isolierter Leitung verlängert werden. Dabei ist darauf zu achten, dass die Fühlerleitung nicht parallel zu netzspannungsführenden Leitungen verlegt wird. Ist die Parallelverlegung nicht zu vermeiden, geschirmte Leitung verwenden und Schirm auf Klemme 6 legen. Um einen Austausch eines defekten Fühlers zu gewährleisten, muss der Fühler reversibel in ein Leerrohr verbaut werden. Bei Warmwasser-Fußbodenheizungen sind stromlos geschlossene Ventile zu verwenden.
8.1 Bereichseinengung der Temperatureinstellung
Zur Vermeidung einer zu hohen oder niedrigen Temperatureinstellung kann der Einstellbereich mechanisch unter dem Einstellknopf eingeschränkt werden.
9. Inbetriebnahme
Nach Einschalten der Versorgungsspannung führt der Fußboden-Temperaturregler zunächst für einige Sekunden einen Selbsttest durch, bei dem alle Displaysymbole erscheinen. Nach dem Selbsttest erscheint für einige Sekunden die Softwarenummer und anschließend durch Blinken die Aufforderung, die Uhrzeit und das Datum einzugeben. Wird keine Zeit und Datum eingegeben, wird nach 2 Minuten die Betriebsart Automatikbetrieb aktiviert. Achtung! Wird keine Uhrzeit und Datum eingegeben, beginnt die Uhrzeit bei 00.00 Uhr und die Komfortheizzeiten stimmen nicht mit der tatsächlichen Tageszeit überein. Das Stellen der Uhrzeit und des Datums nach der Aktivierung des Automatikbetriebes, ist unter Punkt 2.1 Programmeingabe beschrieben. Erfolgt die Wiederinbetriebnahme, während die Gangreserve noch aktiv ist, kehrt der Regler atomatisch mit der aktuellen Uhrzeit in die zuletzt aktive Betriebsart zurück.
10. Justagefunktion J.4 ... J.6 „Handwerkermodus“ J.3 → dann and
Achtung! In diesen Justagefunktionen werden Regelungseinstellungen vorgenommen, die nur durch eine qualifizierte Heizungs- oder Elektrofachkraft durchgeführt werden dürfen. Einstellungen im Handwerkermodus können nicht durch die Resetfunktion zurückgesetzt, sondern müssen bewusst eingestellt werden. Somit ist ein eindeutiger Nachweis der Einstellungen durch eine Person gegeben. Der Handwerkermodus wird aus dem normalen Justagemodus (Punkt 3.) heraus aktiviert. Hierzu muss im Display J.3 angezeigt werden. Nun wird zunächst die 📄/★/LCO Taste und zusätzlich kurz die Taste gedrückt, das Display zeigt nun die erste Justagefunktion des Handwerkermodus J.4 an. Nach Aktivieren des Handwerkermodus können mit den + und Tassten alle 6 Justagefunktionen angewählt werden. Der Handwerkermodus kann jederzeit wieder durch die Taste beendet werden, oder wird 2 Minuten nach dem letzten Tastendruck automatisch beendet. Nicht mit bestätigte Eingaben werden nicht übernommen. Nach Beenden des Handwerkermodus, wechselt die Anzeige wieder zur vorherigen Betriebsansicht.
10.1 J.4 Ventil- und Pumpenschutz Ein/Aus
Der Ventil- und Pumpenschutz dient der Verhinderung des Festkorrodierens des Ventilsitzes und/oder der Pumpe, bei langen Stillstandszeiten. Bei Warmwasserheizungen wird die Aktivierung des Ventilschutzes empfohlen. Ist der Ventil- und Pumpenschutz aktiviert, steuert der Regler montags 11.00 Uhr das Ventil oder eine Heizungspumpe einmalig für 5 Minuten an. Der Ventil- und Pumpenschutz wird nur aktiv, wenn innerhalb der letzten Woche nicht geheizt wurde. So wird unnötig zusätzliches Aufheizen in der Heizsaison vermieden und die Regelung nicht beeinflusst.
On = Ein
OFF = Aus (Werkseinstellung)
10.2 J.5 Selbstlernfunktion Ein/Aus
Die Selbstlernfunktion dient dem selbstständigen Erreichen der Komforttemperatur zum eingestellten Zeitpunkt. Der vorgezogene Umschaltzeitpunkt von ECO- auf Komforttemperatur stellt sich selbsttätig ein und wird durch blinkende Schaltsegmente („Heizreiter“) angezeigt. Die Aufheizzeit variiert je nach Heizleistung und Außentemperatur.
On = Ein
OFF = Aus (Werkseinstellung)
10.3 J.6 Anzeige der Fühlertemperatur
Diese Funktion dient dem Installateur zum Vergleichen der Oberflächentemperatur zur Fühlertemperatur bei großen Abweichungen oder der Fehlerfindung.
11. Master-Slave-Regelung (Automatikbetrieb für mehrere Räume durch einen zentralen Regler mit Uhr)
11.1 Begriffserklärungen
Master (Meister, technisch Hauptregler, auch Pilotregler) – ist ein übergeordneter Regler mit höherer Priorität als der Slave-Regler, der sowohl die Temperaturregelung des Raumes beeinflusst in dem er installiert ist, als auch für Energiesparzeiten und Sonderfunktionen in allen Räumen verantwortlich ist, in denen er elektrisch mit den Slavereglern verdrahtet wurde.
Slave (Sklave, technisch Folgeregler, auch Satellitenregler) – ist ein untergeordneter Regler mit geringerer Priorität als der Master-Regler, der nur die Temperaturregelung des Raumes beeinflusst, in dem er installiert ist. Energiesparzeiten – sind Zeiten, in denen im Heizbetrieb auf eine geringere Fußbodentemperatur geregelt wird um Energie zu sparen. Üblicherweise liegen die Energiesparzeiten während der regelmäßigen Abwesenheit oder Ruhephasen von Personen und können somit als Uhrenprogramm am Master eingegeben werden.
ECO-Temperatur – ECO, auch bekannt als ECON leitet sich aus dem Englischen „economy“ ab und bedeutet Einsparen. In Bezug auf eine Raumtemperaturregelung wird Energie eingespart, indem bei Abwesenheit oder Ruhephasen von Personen, nicht mehr auf den Komforttemperaturwert geregelt wird, sondern auf einen Wert, bei dem durch selteneres Ansteuern der Verbraucher, Energie eingespart wird.
Sonderfunktionen – sind Funktionen die der BTU 300 AN als Master auslöst. Zu diesen Funktionen gehören die Urlaubsfunktion, Partyfunktion sowie die Selbstlernfunktion.
11.2 Master-Slave-Regelung installieren
Um eine Master-Slave-Regelung zu installieren, wird der Uhrenausgang des BTU 300 AN (Master) mit den Uhreneingängen der Slaveregler elektrisch verdrahtet. Während der Energiesparzeiten schaltet der BTU 300 AN 230 V\~ Spannung auf den Uhrenausgang. Die Slave-Regler schalten in den Absenkbetrieb (ECO).
11.3 Master-Slave-Funktionen
Energiesparfunktion – Die am BTU 300 AN (Master) eingegebenen Energiesparzeiten gelten für alle Räume, in denen die Master-Slave-Regelung installiert ist. In den Komfortheizzeiten gelten die eingestellten Temperaturen der einzelnen Slaves. In den Energiesparzeiten gilt im Raum des BTU 300 AN die eingestellte ECO-Temperatur. In den Slave-Räumen gilt je nach Bauart die ECO-Temperatur der Slaveregler. Der Uhrenausgang des BTU 300 AN wird auch aktiv, wenn dessen eingestellte ECO-Temperatur höher ist als die Komforttemperatur, jedoch wird im Raum des BTU 300 AN immer auf den geringeren Temperaturwert geregelt. Die Energiesparfunktion wird für alle Räume mit Slaves auch ausgelöst, wenn am BTU 300 AN die Betriebsart ECO eingestellt wird.
Urlaubsfunktion – Die am BTU 300 AN eingegebene Urlaubszeit gilt für alle Räume, in denen die Master-Slave-Regelung installiert ist. In der Urlaubszeit gelten die einzelnen ECO-Temperaturen, wie vorab in der Energiesparfunktion beschrieben.
Partyfunktion – Die am BTU 300 AN eingegebene Partyzeit gilt für alle Räume, in denen die Master-Slave-Regelung installiert ist. Bis zum Ende der Partyzeit wird in allen Räumen auf die Komforttemperaturwerte der einzelnen Regler geregelt.
Selbstlernfunktion – Ist die Selbstlernfunktion im Justagemenü des Masters aktiviert, gilt der vorgezogene Umschaltzeitpunkt von ECO- auf Komforttemperatur für alle Räume, in denen die Master-Slave-Regelung installiert ist.
12. Notlauffunktion
Bei Fühlerbruch oder Fühlerkurzschluss wird die Heizung mit einer Einschaltdauer von 30% angesteuert um ein Auskühlen oder Frostschäden im Raum zu vermeiden. Temperaturen unter -20^ C werden ebenfalls als Fühlerbruch ausgewertet und die Notlauffunktion ausgelöst.
13. Zubehör
- Ersatzfühlertyp F 3128 (siehe nachfolgende Fühlerkennlinie).

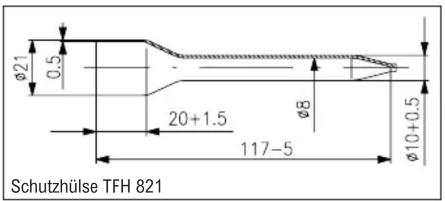

- TFH 821 – Schutzhülse bei Estrichmontage des Fühlers, passend für Leerrohr ∅ 20 mm
- Fühlertabelle (Fühlerkennlinie)
| Fühler NTC 2k | |
| Fühlertemperatur [°C] | Widerstandswert [kΩ] |
| -10 | 8,947 |
| 0 | 5,642 |
| 10 | 3,657 |
| 15 | 2,973 |
| 20 | 2,431 |
| 25 | 2,000 |
| 30 | 1,654 |
| 40 | 1,151 |
| 50 | 0,816 |
15. Technische Daten
Versorgungs- und
Schaltspannung: 230 V/50
Schaltvermögen, Kontakt: 13(2)A, Schließer, 230 V\~ Potential
Uhrenausgang zur
Slave-Ansteuerung: 230 V\~
Regelbereich: 10 ... 42°C (nach DIN EN 60730)
Skala: Merkziffernskala 1 ... 4
Schaltdifferenz: ca.1K Fußbodentemperatur am Fühler
Leistungsaufnahme: 1,2 W (11VA)
Fühlertoleranz: ±1K
Anschlussquerschnitt: 0,5 ... 1,5 mm ^2
Schutzklasse: II, nach entsprechender Montage
Schutzart: IP30, nach entsprechender Montage
Betriebstemperatur: 0 ... 30°C
Lagertemperatur: -20 ... +70°C
Gangreserve: ca. 4 ... 7 Tage
Notlaufeigenschaften bei Fühler-
bruch und Fühlerkurzschluss: Notlaufbetrieb mit 30% Einschaltdauer (ED 30%)
Gehäusematerial und Farbe: ABS-Kunststoff, Reinweiß
(ähnlich RAL 9010)
Montage: mittels Schrauben auf Wand

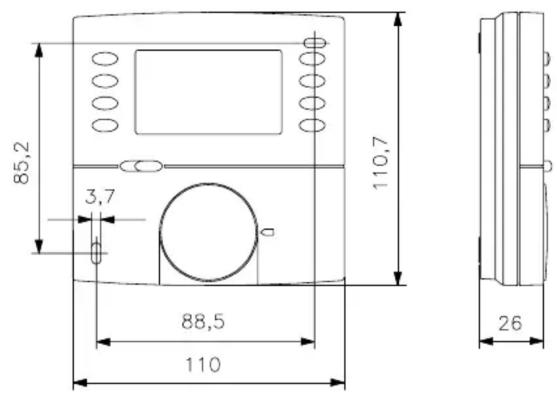

- Anschluss- und Maßzeichnung
BTU 300 AN
21/0195(01)
Fußbodentemperaturregler
mit Uhr
Bereich 10...42°C, T30
230V/50Hz, 13(2)A
- Verwendete Symbole
| Klemme | Schaltbild-Symbol | Bedeutung |
| 1 | N | Neutralleiter Heizung |
| 2 | N | Neutralleiter Versorgungsspannung |
| 3 | Uhrenausgang | |
| 4 | Heizausgang | |
| 5 | L | Phase Versorgungsspannung |
| 6 und 7 | ohne | Fühleranschlüsse |
18. Gewährleistung
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Geschäftsbedingungen. Die von uns genannten technischen Daten wurden unter Laborbedingungen nach allgemein gültigen Prüfvorschriften, insbesondere DIN-Vorschriften, ermittelt. Nur insoweit werden Eigenschaften zugesichert. Die Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw. den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir keine Gewährleistung. Änderungen vorbehalten.
Glen Dimplex Deutschland GmbH
Geschäftsbereich Dimplex
Am Goldenen Feld 18
D-95326 Kulmbach
Telefon: +49 (0)9221 709-564
Fax: +49 (0)9221 709-589
Email: kundendienst.hauswaerme@dimplex.de
Internet: www.dimplex.de
Entsorgungshinweis!
Das Gerät darf nicht im allgemeinen
Hausmüll entsorgt werden.
