Produkttyp	Temperaturregler mit Wochenuhr und Bodentemperaturwächter
Marke	Dimplex
Modell	RTWU 401 UN
Betriebsspannung	230 V / 50 Hz
Regelbereich	5...30 °C
Anzeigebereich	0...40 °C
Temperatureinstellung	in 0,5 K-Schritten
Schaltdifferenz	ca. 1 K
Leistungsaufnahme	ca. 1 W
Heizkontakt	Schließer, max. 230 V / 10(2) A
Interner Fühler	NTC 47 kΩ
Externer Fühler	NTC 2 kΩ
Schutzart	IP30 (nach Montage)
Schutzklasse	II (nach Montage)
Umgebungstemperatur	0...30 °C
Lagertemperatur	-20...+70 °C
Gangreserve	4 Tage (nach 1 Stunde Betrieb)
Montage	Unterputzdose Ø 55 mm
Elektrischer Anschluss	Schraubklemmen 1,5...2,5 mm²
Abmessungen (ca.)	85 x 85 x 28 mm
Funktionen	Raum- und Bodentemperaturregelung, Wochenprogramm, Frostschutz, Partyfunktion, Selbstlernfunktion
Lieferumfang	Regler mit Schalterrahmenabdeckung
Reinigung	Mit trockenem Tuch abwischen
Sicherheitshinweis	Installation und Reparatur nur durch Elektrofachkraft

Häufig gestellte Fragen - RTWU 401 UN DIMPLEX

Wie stelle ich die Uhrzeit und den Wochentag ein?

Drücken Sie die Taste M bis das Symbol (Uhr) erscheint. Die Stunden blinken. Mit + oder - die Stunde einstellen und mit OK bestätigen. Dann die Minuten, dann den Wochentag (1=Montag...7=Sonntag) einstellen. Nach dem Bestätigen wechselt die Anzeige in den Uhrenprogramm-Modus.

Wie ändere ich die Solltemperatur?

Drücken Sie + (Temperatur erhöhen) oder - (Temperatur verringern). Der Sollwert wird angezeigt. Bestätigen Sie mit OK oder warten Sie 20 Sekunden, dann wird der bisherige Wert beibehalten.

Was bedeutet das Symbol 'OFF' im Display?

Wenn Sie die Taste M länger als 3 Sekunden drücken, wird das Gerät ausgeschaltet und zeigt 'OFF' an. Die Frostschutzfunktion ist dann deaktiviert. Zum Einschalten drücken Sie kurz die M-Taste.

Wie programmiere ich die Zeitschaltuhr?

Drücken Sie M bis das Symbol ☑ (Programm) erscheint. Drücken Sie OK, um das aktuelle Programm zu wählen. Mit +/- wählen Sie das Programm (Pr1, Pr2, Pr3). Mit OK bestätigen. Dann stellen Sie Start- und Endzeiten für jede Heizperiode ein (Schritte von 15 Minuten). Mit M beenden.

Was ist die Selbstlernfunktion und wie aktiviere ich sie?

Die Selbstlernfunktion passt den Heizbeginn automatisch an, damit die Komforttemperatur zum eingestellten Zeitpunkt erreicht wird. Sie wird im Justagemodus (J7) aktiviert (Wert 1) oder deaktiviert (Wert 0). Werkseinstellung ist aktiviert.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Für die allgemeinen Einstellungen (ohne Justage) drücken Sie kurz die versenkte Reset-Taste mit einem nicht leitenden stumpfen Gegenstand. Für die Justageeinstellungen: Drücken Sie M bis ✱ erscheint, dann OK und gleichzeitig + und - für 5 Sekunden gedrückt halten, bis das Display erlischt.

Was mache ich bei falscher Temperaturanzeige?

Mögliche Ursache: ungünstiger Montageort oder Eigenerwärmung. Führen Sie eine Temperaturkorrektur im Justagemodus (J4) durch. Dazu muss der Regler mindestens 3 Stunden in Betrieb sein. Korrekturbereich -9...+8 K.

Wie schließe ich den externen Fühler an?

Der externe Fühler (NTC 2kΩ) wird an die Klemmen F angeschlossen. Die Leitung muss doppelt isoliert sein (gemäß EN 60730-2-1) und darf nicht parallel zu Netzkabeln verlegt werden. Verlängerung bis 50 m mit 0,5 mm² flexiblem Leiter und Aderendhülsen möglich.

Welche Betriebsarten hat das Gerät?

Es gibt vier Betriebsarten:
- Frost: Frostschutz bei ca. 7 °C
- Nacht: Dauerhafte Absenktemperatur
- Tag: Dauerhafte Komforttemperatur
- Uhr: Zeitgesteuerte Umschaltung zwischen Komfort- und Absenktemperatur (nach Programm).

Was bedeuten die Justageeinstellungen J1 bis J7?

Im Justagemodus können folgende Parameter angepasst werden:
J1: Anzeige (Istwert/Uhrzeit Wechsel, nur Istwert oder nur Uhrzeit)
J2: Maximale Solltemperatur (6...30 °C)
J3: Minimale Solltemperatur (5...29 °C)
J4: Temperaturkorrektur (-9...+8 K)
J5: Maximale Bodentemperatur (20...60 °C)
J6: Laststromkorrektur (1...10 A)
J7: Selbstlernfunktion (0/1).

BEDIENUNGSANLEITUNG RTWU 401 UN DIMPLEX

mit Wochenuhr und Bodentemperaturwächter – im Flächenschalterrahmen für Unterputzmontage

Sicherheitshinweis!

Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entsprechenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der Bedienungsanleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlinien entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. Nach der Installation ist der Betreiber, durch die ausführende Installationsfirma, in die Funktion und Bedienung der Regelung einzuweisen. Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt werden.

1. Anwendung

In der Haustechnik zur fußbodenüberwachten Raumtemperatur-Regelung elektrischer Fußbodenheizungen und Bodentemperiersysteme, in der UP-Dose montiert. Separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar.

2. Funktion

Der Regler misst mit einem internen Fühler die Raumtemperatur und überwacht mit einem externen Fühler die Bodentemperatur. Solange die maximale Bodentemperatur nicht überschritten ist, wird bei Unterschreiten des Raumtemperatursollwertes der Heizkontakt geschlossen. Das 12 Symbol signalisiert die aktive Heizphase. Die digitale Wochenuhr verfügt über 3 Programme zur Umschaltung zwischen Komfort- und Absenktemperatur. Der Regler ist bereits auf „normale“ Tagesabläufe voreingestellt, siehe Werkseinstellung (Pkt. 20.).

Einstellungen werden permanent gespeichert. Die Resettaste setzt auf die Werkseinstellungen zurück.

Mit Taste M werden folgende Betriebsarten gewählt:

Frost Frostschutz aktiv ca. 7°C

Nacht Absenktemperatur (dauerhaft)

Tag Komforttemperatur (dauerhaft)

Uhr zeitgesteuerte Umschaltung

zwischen Komfort- und Absenktemperatur

Im Justagemodus (s. Punkt 19.) können folgende Funktionsanpassungen erfolgen:

J1 Anzeige: Istwert/Uhrzeit abwechselnd, Istwert, Uhrzeit

J2 max. Solltemperatur 6 ... 30°C (Werkseinstellung = 30°C)

J3 min. Solltemperatur 5 ... 29°C (Werkseinstellung = 5°C)

J4 Temperaturkorrektur -9 ... +8K (Werkseinstellung 0 K)

J5 max. Bodentemperatur 20 ... 60°C (Werkseinstellung = 50°C))

J6 Laststromkorrektur 1 ... 10A (Werkseinstellung 6A)

J7 Selbstlernfunktion 0 ... 1 (Werkseinstellung = 0' = deaktiviert)

3. Technische Daten

Betriebsspannung: 230V/50Hz

Regelbereich: 5 ... 30°C

Anzeigebereich: 0 ... 40°C

Temperatureinstellung:...... in 0,5K-Schritten

Fühlertoleranz: ± 0,5K

Schaltdifferenz: ca.1K

Leistungsaufnahme: ...... ca.1W

Temperaturabsenkung:...... einstellbar, (Werkseinstellung -4K)

Heizkontakt: ...... Schließer max. 230V 10(2)A

interner Fühler: NTC 47K

externer Fühler: ..... NTC 2K

Anzeigen: LCD Display

elektr. Anschlüsse: .... Schraubanschlüsse 1,5 ... 2,5 mm²

Schutzart: IP30 nach entsprechender Montage

Schutzklasse: ...... II nach entsprechender Montage

Befestigung: in UP-Dose Durchmesser 55 mm

Umgebungstemperatur: 0 ... 30°C

Lagertemperatur: -20 ... +70°C

Funkentstörung: gemäß EN 50081-1, EN 50082-1

Gangreserve: 4 Tage, nach 1Stunde Betriebszeit

Justagemöglichkeiten: ...... siehe Pkt. 2 Justagemodus

4. Lieferumfang

Der Regler wird komplett mit Schalterahmenabdeckung ausgeliefert.

5. Öffnen des Reglers

Achtung: Zum Abziehen des Gehäusedeckels (1)

oben und unten am Schalterrahmen (2) greifen!

Gehäusedeckel mittels Schraubendreher unter den Schalterrahmen abheben

Hinweis: Deckel ist gerastet!!! nicht geschraubt!

Schalterrahmen (2) abnehmen

6. Installation des Reglers

– elektrischer Anschluss gemäß Anschluss-Schaltbild 3
mit Schraubklemmen (Drahtabisolierung 6 - 8 mm)
– Massivleiter Querschnitt lastabhängig 1,5 ... 2,5 mm ^2
- kein Schutzleiter
– Regler (4) mittels Tragring (3) und Schrauben
in UP-Dose auf Tapete montieren

7. Installation des Überwachungsfühlers

– Innerhalb des Estrichs mit Schutzhülse; zwischen die Heizschleifen ohne Berührung;
– Fühlerleitung im Schutzrohr; Parallelverlegung mit Netzkabel unzulässig; Verlängerung bis 50 m mit 0,5 mm ^2 (flexible Leiter mit Aderendhülsen); bei Falschanschluss oder im Fehlerfall kann Netzspannung am Fühler anliegen, deshalb ist der Fühler gemäß EN 60730-2-1 doppelt isoliert. Eine Verlängerung ist nur mit doppelter Isolierung gemäß EN 60730-2-1 zulässig.

8. Gerät schließen

Gehäuse in umgekehrter Reihenfolge zum Öffnen des Reglers schließen

9. Klemmenbezeichnung

Anschluss Heizung
L Anschluss Phase
N Anschluss Neutralleiter
F Anschluss Fühler

10. Selbstlernfunktion

Funktion: Selbständige Anpassung des Reglers an den Heizzeitbeginn. Ziel: Erreichung der Komforttemperatur zum eingestellten Zeitpunkt. Die Selbstlernfunktion ist im Auslieferungszustand aktiviert, kann jedoch deaktiviert werden (vgl. Punkt 19.7).

Bild 1 Maßzeichnung

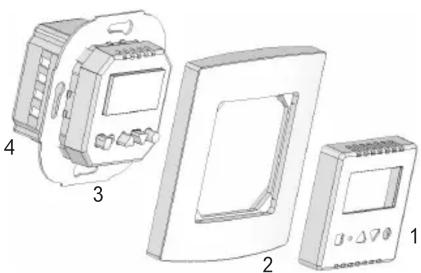

Bild 2 Montage des Reglers

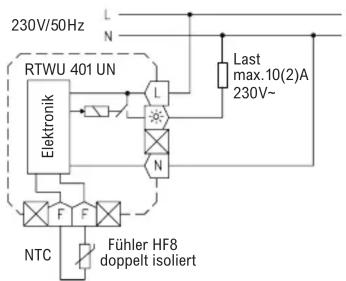

Bild 3 Anschluss-Schaltbild

Bedienungsanleitung RTWU 401 UN

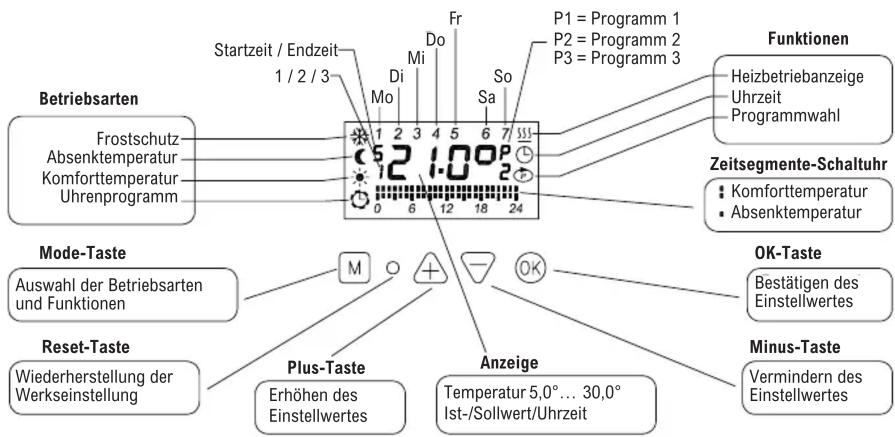

1. Display / verwendete Symbole

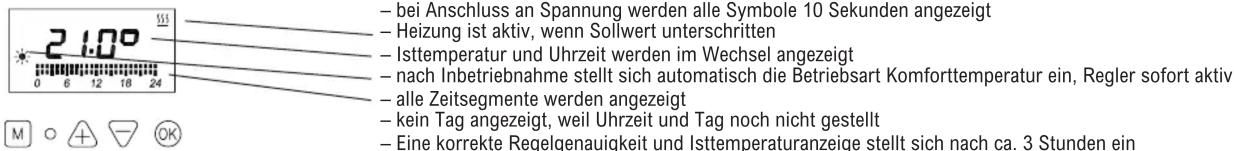

1. Inbetriebnahme


1. Solltemperatur ändern

– Taste 🚙drücken um Temperatur zu erhöhen
– Taste ▽ drücken um Temperatur zu vermindern
– mit Taste Ⓞk bestätigen, sonst nach 20 Sekunden bisheriger Wert gültig
– Heizung ist aktiv , wenn Sollwert unterschritten

1. Uhr stellen / korrigieren


2. Taste M drücken bis Symbol 📋 erscheint, Uhrzeit wird angezeigt (blinkt bei Erstinbetriebnahme oder nach Netzausfall)
   – Taste + oder drücken um Stunde zu stellen
   – mit Taste Ⓞ bestätigen → Minuten blinken

3. Taste + oder drücken um Minute zu stellen
   – mit Taste Ⓞ bestätigen → Wochentag blinkt

4. Taste + oder drücken um Wochentag (1 = Montag ... 7 = Sonntag) zu stellen
   – mit Taste Ⓞk bestätigen Nach dem ersten Uhrstellen (bei Inbetriebnahme) wechselt die Anzeige zur Betriebsart Uhrenprogramm (siehe 14.4.) sonst zur Betriebsart Komforttemperatur (siehe 14.3.)

5. Betriebsarten einstellen
   15.1. Frostschutz wählen


– Taste Drücken bis Symbol erscheint
– Fester Sollwert 7°C, alle Anzeigen außer Frostsymbol gehen nach 20 Sekunden aus

15.2. Absenktemperatur wählen

• Taste M drücken bis Symbol Erscheint, Istwert Absenktemperatur wird angezeigt nur untere Zeitsegmente sichtbar
  – Taste ⚠️ drücken um Temperatur-Sollwert zu erhöhen, Sollwert wird angezeigt
  – Taste ▽ drücken um Temperatur-Sollwert zu vermindern
  (gilt auch für Absenktemperatur im Uhrenprogramm)
  – mit Taste Ⓞ bestätigen, sonst wird nach 20 Sekunden bisheriger Wert wieder gültig

15.3. Komforttemperatur wählen

- Taste M drücken bis Symbol - erscheint, Istwert Komforttemperatur wird angezeigt auch obere Zeitsegmente sichtbar

– Taste ✝ drücken um Temperatur-Sollwert zu erhöhen, Sollwert wird angezeigt
– Taste ▽ drücken um Temperatur-Sollwert zu vermindern
(gilt auch für Komforttemperatur im Uhrenprogramm)
– mit Taste Ⓞ bestätigen, sonst wird nach 20 Sekunden bisheriger Wert wieder gültig

15.4. Uhrenprogramm wählen erst nach Stellen der Uhr (Punkt 14.) möglich

– Taste M drücken bis Symbol erscheint, Istwert wird angezeigt
dem Wochentag zugeordnetes Programm P1, P2 oder P3 wird aktiviert (siehe 16. und 17.)
– zeitgesteuerte Umschaltung zwischen Komfort- (obere Zeitsegmente) und
Absenktemperatur (untere Zeitsegmente), abhängig vom aktuellen Tag und der jeweiligen Schaltzeiten

– Durch 3 Sekunden langes Drücken der Taste 📂 einem beliebigen Betriebszustand wird das Gerät ausgeschaltet.
- Im Display wird permanent „OFF“ angezeigt
– Durch kurzes Drücken der Taste 📂 wird das Gerät wieder eingeschaltet und kehrt in die letzte Betriebsart vor
dem Ausschalten zurück
– Durch kurzes Drücken der Taste 📂 wird das Gerät wieder eingeschaltet und kehrt in die letzte Betriebsart vor
dem Ausschalten zurück

15.5. Gerät ausschalten / wieder einschalten

Achtung! Diese Funktion setzt die Frost- schutzfunktion außer Betrieb!

1. Wochentag – Programm zuordnen


– Taste M drücken bis Symbol P erscheint Programm 1 und die aktuell zugeordneten Tage werden angezeigt Achtung! Es kann kein Tag entfernt werden. Um einen Tag aus einem Programm zu entfernen, muss er in einem anderen Programm neu zugeordnet werden. Doppelprogrammierungen werden somit vermieden.

6 ...	- Taste ▼ drücken um noch nicht diesem Programm zugewiesene Tage anzuzeigen, der angewählte Tag blinkt
oder ▼	- mit Taste OK den angewählten Tag diesem Programm hinzufügen oder mit Taste ▼ zum nächsten noch nicht zugewiesenen Tag wechseln
Pr1 ... Pr2 ... Pr3	- Taste ▲ drücken um zum nächsten Programm zu wechselnPr2, Pr3, Pr1 ... und die aktuell zugeordneten Tage werden angezeigt
6	- Taste ▼ drücken um noch nicht diesem Programm zugewiesene Tage anzuzeigen, der angewählte Tag blinkt
oder ▼	- mit Taste OK den angewählten Tag diesem Programm hinzufügen oder mit der Taste ▼ zum nächsten noch nicht zugewiesenen Tag wechseln
	- alle Eingaben müssen mit OK bestätigt werden
	- mit Taste M beenden und gewünschte Betriebsart einstellen (siehe 15.)
	- wird keine Taste gedrückt wechselt der Regler nach 20 Sekunden in den Komforttemperaturbetrieb. Werte die nicht mit OK bestätigt wurden, werden dann nicht übernommen

1. Programmschaltzeiten ändern

	Werkseinstellungen der 3 vorhandenen Programme siehe Punkt 20.Programm 1 → 2 Heizzeiten (2x Komforttemperatur und 2x Absenktemperatur)Programm 2 → 1 Heizzeit (1x Komforttemperatur und 1x Absenktemperatur)Programm 3 → 3 Heizzeiten (3x Komforttemperatur und 3x Absenktemperatur)
M → ☑	– Taste M drücken bis Symbol erscheint
OK → Pr1	– Taste OK drücken, dem aktuellen Tag zugeordnetes Programm erscheint
☑ ☑ → Pr1 ... Pr2 ... Pr3	– Taste ☑ oder ☑ drücken, um zu änderndes Schaltprogramm Pr1, Pr2 oder Pr3 anzuwählen
OK → S 1 06 : Bo 1	– Taste OK drücken, um zu 1.Startzeit (Ein) zu wechseln(nochmaliges Drücken der OK Taste wechselt zur nächsten Schaltzeit)
☑ ☑ → 05:45 ... 06:00 ... 06:15	– Taste ☑ oder ☑ drücken um 1.Startzeit (in 15 Minuten-Schritten) zu stellen
OK → E 1 09 : Bo 1	– mit Taste OK bestätigen und zur 1.Endzeit wechseln
☑ ☑ → 08:45 ... 09:00 ... 09:15	– Taste ☑ oder ☑ drücken um 1.Endzeit (in 15 Minuten-Schritten) zu stellen
OK → S 2 16 : Bo 1	– mit Taste OK bestätigen und zur 2.Startzeit wechseln
☑ ☑ → 15:45 ... 16:00 ... 16:15	– 2. Start- und Endzeit nach gleichem Verfahren eingeben
OK → E 2 23 : 00
☑ ☑ → 22:45 ... 23:00 ... 23:15	– letzte Endzeit mit Taste OK bestätigen
OK → S 1 06 : 00	mit Taste M das Einstellprogramm beenden und zum Uhrenprogramm zurückkehren
M → ☑	wird keine Taste gedrückt, wechselt der Regler nach 20 Sekunden in den Uhrenprogrammbetrieb zurück.Werte die nicht mit OK bestätigt wurden, werden dann nicht übernommen

1. Party-Funktion (kurzzeitige Änderung der Solltemperatur innerhalb des Uhrenprogramms bis zur nächsten Schaltzeit)

→	- ändern der Temperatur im Uhrenprogramm – gilt nur bis zur nächsten Schaltzeit
	- Taste M drücken bis Symbol ürscheint
	- Taste + drücken um Temperatur zu erhöhen
	- Taste ▼ drücken um Temperatur zu vermindern
	- mit Taste OK bestätigen, Uhrenprogramm ist nun bis zur nächsten Schaltzeit mit geänderter Temperatur gültig

1. Justage individuelle Einstellungen von Betriebsparametern – bleiben auch nach Netzausfall gespeichert

M → ✱	– Taste M drücken bis Symbol ✱ erscheint (Justage kann nur im Frostschutzbetrieb eingestellt werden)
OK + M 5 Sek.→ Just → J S	– Taste OK zuerst, und dann gleichzeitig 5 Sekunden Taste M drücken bis Just erscheint, dann Tasten loslassen
	– mit der Taste M kann der Justagemodus jederzeit wieder verlassen werden. Werte die jedoch nicht mit OK bestätigt wurden, werden dabei nicht übernommen

19.1. Anzeigeneinstellung = J1

J1

→

IuU...I...U...

– Taste ⊕ oder □drücken um Anzeigeart auszuwählenIuU Istwert und Uhrzeit werden abwechselnd ca. 5 Sekunden angezeigt (Werkseinstellung)I es wird ständig der Istwert angezeigt,U es wird ständig die Uhrzeit angezeigt,– mit Taste Ⓧ bestätigen– nächste Justageeinstellung J2 wird angezeigt

19.2. maximale Raumtemperatur = J2 Begrenzung der maximalen einstellbaren Raumtemperatur

J2	6°C ... 30°C	– Taste ▲ oder ▽ drücken um maximale Raumtemperatur zu begrenzen (Differenz zwischen maximale und minimale Raumtemperatur mindestens 5K Minimalwert wird verstellt, wenn Differenz unterschritten wird)
	J3	– mit Taste ⚗ bestätigen– nächste Justageeinstellung J3 wird angezeigt– (Werkseinstellung 30°C)

19.3. minimale Raumtemperatur = J3 Begrenzung der minimalen einstellbaren Raumtemperatur

J3	5°C ... 29°C	- Taste ▲ oder ▼rücken um minimale Raumtemperatur zu begrenzen(Differenz zwischen maximale und minimale Raumtemperatur mindestens 5K Maximalwert wird verstellt, wenn Differenz unterschritten wird)
	J4	- mit Taste OK bestätigen- nächste Justageeinstellung J4 wird angezeigt- (Werkseinstellung 5°C)

19.4. Temperaturkorrektur = J4 Abgleich der Raumtemperatur

J 4 + - → -9.0 ... 0.0 ... 8.0

→ J 5

Durch einen ungünstigen Montageort, ungünstiger Luftzirkulation oder auch hohen Wand-, Raumtemperaturunterschieden kann es zu Abweichungen zwischen der Raumtemperatur und Anzeige kommen. Diese Abweichung kann mit Hilfe der folgenden Justage abgeglichen werden.

– Eine Temperaturkorrektur sollte erst 3 Stunden nach Inbetriebnahme durchgeführt werden
– Taste ⚠ oder drücken um Korrekturwert auszuwählen
– mit Taste Ⓞk bestätigen
– nächste Justageeinstellung _5 wird angezeigt
– (Werkseinstellung 0 K)

19.5. max. Bodentemperatur = J5 Begrenzung der maximalen Bodentemperatur

J 5 + - → 20 ... 60°C

– Taste ⊕ oder ▽ drücken um maximale Bodentemperatur zu begrenzen
– mit Taste Ⓞk bestätigen
– nächste Justageeinstellung J wird angezeigt
– (Werkseinstellung 50°C)

19.6. Lastkorrektur = J6 Laststromangabe in [A] zur Temperaturkorrektur

J 6 + - 1 ... 10 AL

Die Laststromkorrektur wird benötigt, um die Eigenerwärmung des Reglers bei der Raumtemperaturmessung zu berücksichtigen. Hier ist der tatsächliche Strom, der durch den Regler geschaltet wird, einzugeben.

– Taste ⚠ oder drücken um Laststrom in [A] anzugeben
– mit Taste Ⓞk bestätigen
- erste Justageeinstellung ⚠ wird angezeigt
– (Werkseinstellung 6 AL)

19.7. Selbstlernfunktion = J7 Selbstlernfunktion aktivieren / deaktivieren

J 7 + - → 0/1

• Taste ⚠ oder ⚡ drücken um die Selbstlernfunktion zu aktivieren = 1 / deaktivieren = 0
  – mit Taste Ⓞk bestätigen
  – nächste Justageeinstellung J wird angezeigt
• (Werkseinstellung = 0)
  – Taste ☐ kurz drücken um den Justagemodus zu beenden und in das
  Frostschutzprogramm zurückkehren (siehe 15.1)

20. Resetfunktion / Werkseinstellung Wiederherstellen der Werkseinstellung – individuelle Einstellungen gehen verloren, Justageeinstellungen bleiben erhalten

- versenkte Taste mit nicht leitendem stumpfen Gegenstand kurz drücken

Frostschutztemperatur: 7°C

Komforttemperatur: 21°C

Absenktemperatur: 17°C

Uhrenprogramm 1: 2 Heizzeiten (Komforttemperaturzeiten): ...... Zuordnung: Montag bis Freitag 1, 2, 3, 4, 5

1. Startzeit: (08:00 1. Endzeit 09:00 (E)

2. Startzeit: S 2 00 2. Endzeit 23:00 E 2

Uhrenprogramm 2: 1 Heizzeit (Komforttemperaturzeit): ...... Zuordnung: Samstag, Sonntag 6, 7

1. Startzeit: 100 1 . Endzeit 23:00 1

Uhrenprogramm 3: 3 Heizzeiten (Komforttemperaturzeiten): ...... Zuordnung: keine

1. Startzeit: (06)00 1 . Endzeit 09:00 (\1)

2. Startzeit: (2:00) 2. Endzeit 14:00 (2)

3. Startzeit: 300 3 . Endzeit 23:00 3

Nach Ablauf der Gangreserve (mindestens 4 Tage) befindet sich der Regler in der zuletzt gewählten Betriebsart, die Uhr muss dann neu gestellt werden. Ist die zuletzt gewählte Betriebsart „Uhrenprogramm“, springt der Regler nach Ablauf der Gangreserve in die Betriebsart Komforttemperatur. Alle anderen Einstellungen bleiben erhalten.

21. Resetfunktion / Werkseinstellung für Justageeinstellung – individuelle Justageinstellungen gehen verloren – alle anderen Einstellungen bleiben erhalten

→

– Taste ☐ drücken bis Symbol ✱ erscheint

- Taste ☑ zuerst, und dann gleichzeitig 5 Sekunden Taste ☐ und ⚠ drücken bis Display ausgeht, dann Tasten loslassen.

Jetzt sind alle individuellen Justageeinstellungen auf die Werkseinstellungen zurückgesetzt.

Justage		Werkseinstellung
J1	Istwert / Uhrzeit	Anzeige abwechselnd
J2	max. Solltemperatur	30°C
J3	min. Solltemperatur	5°C
J4	Temperaturkorrektur	DK
J5	max. Bodentemperatur	50°C
J6	Laststromkorrektur	6A
J7	Selbstlernfunktion	1

22. Gewährleistung

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Geschäftsbedingungen. Die von uns genannten technischen Daten wurden unter Laborbedingungen nach allgemein gültigen Prüfvorschriften, insbesondere DIN-Vorschriften, ermittelt. Nur insoweit werden Eigenschaften zugesichert. Die Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw. den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir keine Gewährleistung. Änderungen vorbehalten.

Glen Dimplex Deutschland GmbH Telefon: [phone]

Geschäftsbereich Dimplex Fax: [phone]

Am Goldenen Feld 18 Email: [e-mail]

D-95326 Kulmbach Internet: www.dimplex.de

Entsorgungshinweis!

Das Gerät darf nicht im allgemeinen Hausmüll entsorgt werden.
