BEDIENUNGSANLEITUNG Silverblade 125i Keeway

Fahrzeug - Identifizierung

Bedienelemente

Instrumentierung

Fahrzeugschlüssel

Zündschloss mit Multifunktion

Schalteinheit links

Schalteinheit rechts

Helmfach

Frontstaufach

Batterie

Überprüfung vor der Fahrt

Hinweise zum Fahrbetrieb

Technische Daten

Inspektionen

VORWORT

Herzlichen Dank, dass Sie sich für einen KEEWAY

Silver Blade entschieden haben. Dieses

Qualitätsfahrzeug entspricht nationalen und

internationalen Standards und wird Ihnen Fahrspaß,

verbunden mit hoher Sicherheit bieten.

Zweiradfahren ist eine der aufregendsten

Fortbewegungsarten – lesen und beachten Sie deswegen die Anweisungen und Hinweise in

diesem Handbuch.

Dieses Handbuch beinhaltet die Wartungsrichtlinien, die Ihnen bei Einhaltung ein Höchstmaß an

Leistung, Sicherheit und Werterhalt garantieren.

Ihr Keeway Händler verfügt über geschultes, technisches Personal, welches ihnen immer den besten technischen Service bieten wird.

SICHERHEITSHINWEISE

Überprüfen Sie das Fahrzeug vor der Fahrt, um mögliche Unfälle oder Schäden am Fahrzeug zu vermeiden

Fahren Sie nur mit gültiger Fahrerlaubnis und überlassen Sie das Fahrzeug keiner Person, die nicht über die erforderliche Fahrerlaubnis verfügt Um das Unfallrisiko zu verringern, befolgen Sie bitte folgende Punkte:

Fahrweise

Fahren Sie vorausschauend und defensiv! Befolgen Sie die Verkehrsregeln, vermeiden Sie das sogenannte Kolonnenspringen. Achten Sie auf Ihre Geschwindigkeit - überhöhte Geschwindigkeit ist eine häufige Unfallursache.

Benutzen Sie – wenn immer erforderlich – Ihre Fahrtrichtungsanzeiger (Blinker). Fahren Sie besonders vorsichtig an Kreuzungen, bei

Ausfahrten und auf der Überholspur. Während der Fahrt sollte der Fahrer die Griffe immer festhalten und die Füße auf der Bodenplatte lassen. Der Beifahrer sollte sich am Fahrzeug oder am Fahrer fest halten.

Jegliche Veränderung am Fahrzeug beeinflusst das Fahrverhalten negativ und hat Auswirkungen auf die Gewährleistung.

Angebautes Zubehör darf die Fahrsicherheit nicht beeinflussen. Elektrische Verbraucher mit zu hoher Leistungsaufnahme können die elektrische Anlage beschädigen

Schutzhelm

Tragen Sie immer einen den gesetzlichen Vorschriften entsprechenden Schutzhelm.

Fahrerkleidung

Tragen Sie immer bequeme, helle Schutzkleidung. Schließen Sie die Ärmel um zu verhindern, dass die Bremshebel unbeabsichtigt betätigt werden. Tragen Sie geeignetes, flaches Schuhwerk

Regenfahrten

Fahren Sie bei nasser Straße besonders vorsichtig. Ebenso bei verschmutzter Straße oder bei Anzeichen einer Ölspur.

Beladung

Überladen Sie das Fahrzeug niemals. Maximale Beladung des Frontstaufaches: 1.5kg Maximale Beladung des Heckträgers: 3kg Maximale Beladung des Helmfaches: 10kg Maximale Beladung des Gepäckhakens: 1.5kg. Maximales Zuladung: 150 kg

FAHRZEUG - IDENTIFIZIERUNGS - NUMMER

Die Fahrgestellnummer (FIN) ist Ihrem Kennzeichen zugeordnet. Die FIN erleichtert auch Ihrem Servicebetrieb die Identifizierung des Fahrzeuges bei Wartung und Reparatur. Wir empfehlen, die FIN für eventuelle spätere Zwecke

irgendwo abzuspeichern.

Die FIN ist im Haupt-Rahmenrohr in der Mitte des Rahmens eingestanzt. ① (Sie sehen die FIN im Frontstaufach durch Entfernen der rechten inneren Abdeckung); die Motornummer finden Sie auf der hinteren Getriebe Abdeckung. Das Typenschild befindet sich auf der linken Seite des vorderen Rahmens. (2) Sie sehen das Typenschild, indem Sie die linke Abdeckung im Frontstaufach entfernen. Wir empfehlen Ihnen, diese beiden wichtigen Nummern hier einzutragen:

Fahrgestellnummer: ____

Motornummer:

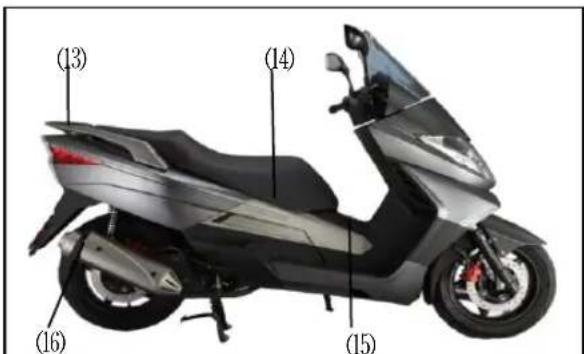

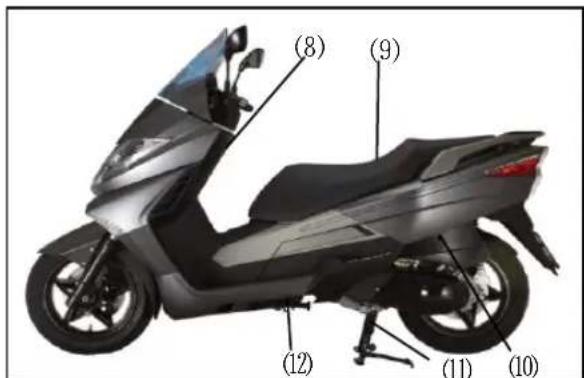

(1) Bremshebel für Hinterradbremse) (2) Schaltereinheit

links (3)Instrumentierung (4)Schaltereinheit rechts (5)

Bremshebel für Vorderradbremse (6)Gasgriff (7)

Zündschloß (8)Frontstaufach (9)Helmhalter (10)Luftfilter

(11)Hauptständer (12)Seitenständer (13)Haltergriff

hinten (14)Batterie (15)Tankeinfüllstutzen (16)

Auspuff

(8) (9) (12) (11) (10)

(13) (14) (16) (15)

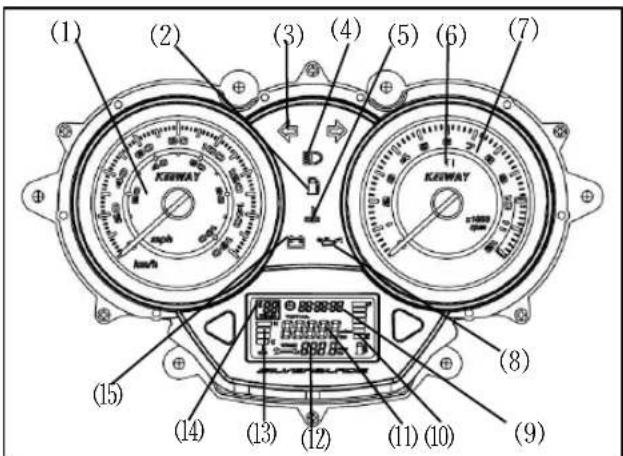

INSTRUMENTIERUNG

(1) Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Geschwindigkeit des Fahrzeuges an. Der äußere Ring zeigt die Kilometer pro Stunde, der innere Ring die Meilen pro Stunde.
(2) Tankanzeige
Das gelbe Signal leuchtet auf, der Benzininhalt im Tank ca. 1,9 l +/- 0,3 l beträgt.. In diesem Falle schnellstmöglich nachtanken.

(3) Fahrtrichtungsanzeiger Leuchtet in grün bei eingeschaltetem Blinker
(4) Fernlicht - Kontrollleuchte Leuchtet blau, wenn das Fernlicht eingeschaltet ist
(5) Kühlwasser-Temperaturanzeige Leuchtet rot, wenn die Kühlwassertemperatur 115Grad Celsius übersteigt
(6) EFI Anzeige (Elektronische Einspritzung) Sie erlischt, wenn der Motor gestartet wurde.
(7) Drehzahlmesser Gibt die Kurbelwellen - Umdrehungen des Motors an in U/min.
(8) Motoröl - Anzeige Sie leuchtet zum ersten Mal nach einer Laufleistung von 1000 km. Das Motoröl ist zu wechseln. Danach leuchte die Anzeige alle 3000 km. Drücken Sie den rechten Knopf für längere Zeit, wenn das Motoröl gewechselt wurde. Die Anzeige erlischt.
(9) Zeituhr Drücken Sie den linken Knopf, um die Zeit und die Ziffern einzustellen. Drücken Sie den rechten Knopf um die Zahlen einzustellen.

(10) Tankanzeige

Der Füllstand des Kraftstofftanks wird mittels Balken angezeigt.

(11) Kilometerzähler

Die zurückgelegte Wegstrecke kann in Kilometer oder Meilen angezeigt werden.

(12) Tageskilometerzähler

Dieser zeigt die zurückgelegte Strecke in einem gewissen Abschnitt an. Durch dreimaliges Drücken des rechten Knopfes wird die Anzeige auf Null gesetzt..

(13) Kühlmitteltemperatur anzeige

Wenn die Anzeige zwischen "C" und "H" steht, ist die Kühlmitteltemperatur korrekt. Überprüfen Sie den Flüssigkeitsstand, wenn die Anzeige über "H" steht.

(14) Thermometer für Umgebungstemperatur

Hier wird die Lufttemperatur der Umgebung angezeigt..

(15) Batteriespannungsanzeige

Wenn die Bordspannung unter 10,5 Volt sinkt, leuchtet die rote Warnlampe. Suchen Sie eine Werkstatt auf.

FAHRZEUGSCHLÜSSEL

Das Fahrzeug wird mit zwei Schlüsseln ausgeliefert.

Bewahren Sie den Zweitschlüssel sorgfältig auf.

ZÜNDSCHLOSS mit Multifunktion

安全带 IGNITION

“Wenn der Zündschlüssel in diese Position gebracht wird, ist die Zündung eingeschaltet und das Fahrzeug kann gestartet werden. Der Schlüssel kann in dieser Position nicht herausgezogen werden.

“Wenn der Zündschlüssel in diese Position gebracht wird, ist die Zündung unterbrochen. Der Schlüssel kann abgezogen werden.

"OPEN" Wenn der Zündschlüssel auf diese Markierung gebracht wird, wird das Helmfach entriegelt.

“☐” Wenn Sie den Schlüssel ganz nach links drehen und eindrücken, ist das Lenkerschloss blockiert. Der Lenker muss dabei nach links eingeschlagen sein. Um das Lenkerschloss zu entriegeln, stecken Sie den Zündschlüssel in das Zündschloss und drehen Sie ihn auf das ☎ Symbol.

HINWEIS:

Sichern Sie Ihr Fahrzeug immer gegen Diebstahl durch Verriegeln des Lenkerschlosses.

Warnung:

Drehen Sie niemals den Zündschlüssel während der Fahrt in die "→ Position! Sie würden die Kontrolle über das Fahrzeug verlieren.

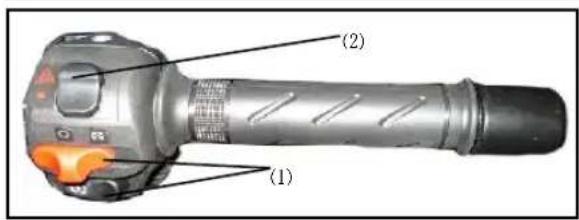

SCHALTEINHEIT RECHTS

(1) (2)

(1) Elektrostarter

"O"stellen Sie den Wippschalter auf diese Position. Der Motor kann gestartet werden.

“Wenn der Wippschalter auf dieser Position steht, kannder Motor nicht gestartet werden. Sehr oft ist dies der Grund, warum das Fahrzeug nicht gestartet werden kann.

“Ziehen Sie den rechten oder linken Bremshebel, drücken Sie gleichzeitig auf den Knopf mit diesem Symbol und geben Sie leicht Gas. Der Motor springt an.

HINWEISs:

Lassen Sie den Startknopf sofort los, wenn der Motor anspringt. Drücken Sie den Startknopf niemals, während der Motor läuft. Der Anlassvorgang sollte nicht länger als drei Sekunden dauern. Warten Sie zwischen den Startvorgängen jeweils 10 Sekunden. Sollte das Fahrzeug nach fünf Startversuchen nicht anspringen, beenden Sie den Vorgang um die Batterie zu schonen. Versuchen Sie es erneut nach einer suche.

(2) Warnblinkschalter

" wenn Sie diesen Knopf betätigen, werden alle vier Fahrtrichtungsanzeiger eingeschaltet

“●” in dieser Position ist die Warnblinkanlage ausgeschaltet

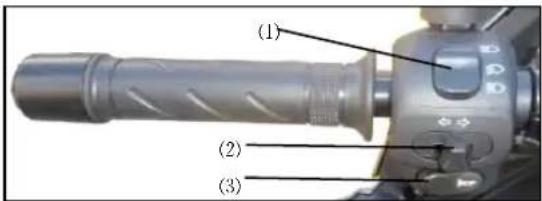

SCHALTEINHEIT LINKS

(1) Fernlichtschalter und Lichthupe

(1) (2) (3)

In dieser Schalterstellung ist das Fernlicht eingeschaltet und die blaue Kontrollleuchte im Cockpit leuchtet auf.

n dieser Schalterstellung ist das Fahrlicht Abblendlicht) eingeschaltet.

wenn Sie den Wippschalter nach unten drücken aktivieren Sie kurzfristig das Fernlicht (Lichthupe)

(2) Hupe

Wenn die Zündung eingeschaltet ist und Sie diesen Knopf drücken, ertönt die Hupe.

(3) Blinker rechts

Wenn Sie diesen "Schalter betätigen ist der linke Blinker eingeschaltet. Wenn Sie den Schalter in diese Position stellen, ist der rechte Blinker aktiviert Währen des Blinkvorganges leuchtet im Cockpit die grüne Kontrollleuchte. Stellen Sie den Blinkerschalter in die mittlere Position, um den Blinkvorgang zu beenden.

WARNUNG: Vergessen Sie nicht, den Blinker aus zu schalten, wenn er nicht mehr benötigt wird!

HELMFACH

Das Helmfach befindet sich unter dem Sitz. Es wird über das Zündschloss geöffnet. Wenn der Schlüssel in die Position "OPEN" gedreht wird, ist das Helmfach entriegelt. Durch Herunterdrücken des Sitzes wird es verriegelt.

Die maximale Belastung des Helmfaches darf 10 Kg nicht überschreiten. Das Helmfach kann sich durch die Motorhitze erwärmen. Verstauen Sie deshalb keine hitzempfindlichen Gegenstände im Helmfach. Lassen Sie beim Waschen des Fahrzeuges keine wertvollen Gegenstände im Helmfach. Das Helmfach ist nur bedingt wasserdicht.

FRONTSTAUFACH

Das Frontstaufach lässt sich mit dem Zündschlüssel öffnen.

Drehen Sie den Schlüssel nach rechts.

Die maximale Beladung des Frontstaufaches beträgt 1,5 kg. Lassen Sie keine wertvollen oder wasserempfindlichen Gegenstände im Staufach.

BATTERIE

(2) Die Batterie befindet sich vorne im Helmfach
(3) Herausnehmen der Batterie: Zündung ausschalten, Batteriefach mit Schraubenzieher öffnen, Batteriefachabdeckung entfernen, den Plus- und Minuspol abklemmen, Batterie mit Sicherung entnehmen.
(4) Die Batterie ist wartungsfrei. Vor längeren Standzeiten sollte die Batterie ausgebaut, warm und trocken gelagert und an ein Erhaltungs-Ladegerät angeschlossen werden.

ÜBERPRÜFUNG VOR DER FAHRT

Überprüfen Sie Ihr Fahrzeug vor der Benutzung, um Unfälle zu vermeiden und Sicherheit zu gewährleisten.

Bremsen überprüfen

(1)Freispiel der Bremshebel Vorne und Hinten: 10—20mm.

Die Bremshebel sollten leichtgängig sein.

10-20mm

Prüfen Sie die Bremsleistung regelmäßig bei langsamer Fahrt auf trockener Straße.

(3) Bremsflüssigkeit

Das Fahrzeug benötigt Bremsflüssigkeit der Bezeichnung DOT3 oder DOT4. Verwenden Sie keine gebrauchte Bremsflüssigkeit oder solche aus offenen Behältern, da Bremsflüssigkeit stark wasseranziehend ist und sich die Bremsleistung dadurch stark verringern kann.

Bremsflüssigkeit darf nicht auf Fahrzeugteile gelangen – Plastikteile können zerstört werden und Metallteile

korrodieren. Bremsflüssigkeit ist darüber hinaus giftig. Überprüfen Sie den

Flüssigkeitsstand durch Sichtprüfung an den Schaugläsern der Hauptbremszylinder rechts und links am Lenker. Füllen Sie bei Bedarf - wenn der Flüssigkeitsstand in Richtung der unteren Markierung steht - Bremsflüssigkeit auf bis zur oberen Markierung auf ①. Ein niedriger Flüssigkeitsstand kann ein Anzeichen von verschlissenen Bremsbelägen sein.

(4) Bremsbeläge

Überprüfen Sie regelmäßig die

Belagstärke. Eine

Markierung gibt an, wenn der Belag verschlissen ist. Lassen Sie die Beläge von Ihrem KEEWAY Händler austauschen.

Die Hochdruckleitungen der Bremsanlage sollte alle vier Jahre gewechselt werden. Die Bremsflüssigkeit sollte alle zwei Jahre gewechselt werden. Nach einem Bremsbelag Wechsel bitte besonders vorsichtig fahren und die Reibbeläge "einbremsen".

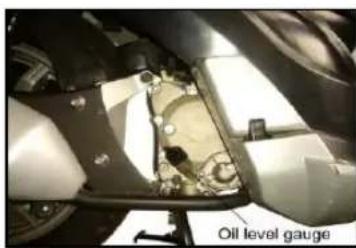

Überprüfen des Ölstandes und Ölwechsel

Überprüfen Sie regelmäßig

den Ölstand, um die Leistung und Haltbarkeit des Motors zu

gewährleisten. Bei zu geringem Ölstand besteht die Gefahr eines Motorschadens. Zur Überprüfung des Ölstandes lassen Sie den Motor einige Minuten im Leerlauf laufen. Schalten Sie den Motor aus und warten Sie einige Minuten. Gehen Sie dann wie folgt vor:

① Fahrzeug auf Hauptständer stellen, Ölstandmessstab herausnehmen uns säubern mit einem Lappen.
②Ölmessstab in die Öffnung stecken. Nicht hineindrehen!
③Ölmessstab wieder herausnehmen, und prüfen, ob der Ölstand zwischen der oberen und der unteren Markierung ist. Bei zu geringem Ölstand muss Öl bis zur oberen Markierung aufgefüllt werden. Nicht überfüllen!
④Nach den ersten 1000 Kilometer muss ein erster Ölwechsel durchgeführt werden. Danach muss alle 500 Kilometer oder jährlich ein Wechsel durchgeführt werden – je nach dem, was zuerst eintritt.
⑤Die Ölmenge beträgt 1 Liter – die Wechselmenge 0,8 Liter
⑥Der Ölstand muss immer zwischen der unteren und oberen Markierung sein
⑦Der Ölverbrauch und die Ölqualität ist abhängig von der Umgebungstemperatur, Staubgehalt der Luft und dem

Straßenzustand. Deswegen regelmäßig überprüfen.

⑧ Verwenden Sie nur Öle der Spezifikation SF oder höher der Öl-Sorte: SAE10W/40

HINWEIS:

Öl regelmäßig prüfen und gegebenenfalls auffüllen oder wechseln. Motorteile können heiß sein – seien Sie vorsichtig beim Messen des Ölstandes Lassen Sie eventuelle Ölwechsel bei einem KEEWAY Händler durchführen

Kraftstoff

Bei einem Benzinvorrat im Tank von etwa 1,9 Litern bewegt sich die Tankanzeige in den roten Bereich. Füllen Sie dann bleifreies Superbenzin mit 90 oder mehr Oktan ein. Der Betrieb mit E10 Kraftstoff ist nicht möglich. Nicht

zugelassener Kraftstoff kann den Motor beschädigen!

Der Kraftstofftank befindet sich in der Fahrzeugmitte. Zum Tanken stecken Sie den Zündschlüssel in den Tankverschluss und drehen Sie ihn gegen den Uhrzeiger. Öffnen Die den Verschluss und füllen Sie Benzin nach. Stellen Sie vor dem Tanken den Motor ab. Füllen Sie Kraftstoff nicht höher als bis zur Markierung ein. Falls zu viel Kraftstoff eingefüllt wird, kann dieser herausspritzen.

Lenker überprüfen

Überprüfen Sie regelmäßig den Lenker auf Freigängigkeit und Beschädigungen. Bei Unregelmäßigkeiten wenden Sie sich an Ihren KEEWAY Händler.

Reifen prüfen

Normaler Luftdruck: Vorderrad : 2,5 Bar / Hinterrad:2,5 Bar Prüfen Sie regelmäßig die Bereifung auf Fremdkörper, Beschädigung und Abnutzung. Die Reifen müssen mindestens 1,6 mm Profil haben.

Kühlwasserstand prüfen und Auffüllen

Der Kühlwasserstand ist sehr wichtig. Zu wenig Kühlmittel führt zu Motorschäden. Überprüfen Sie den Kühlmittelstand vor jeder Fahrt. (1) Ist der Stand unter der Minimum – Markierung, muss Kühlmittel nachgefüllt werden und die Ursache beseitigt werden.

Kühlwasser nachfüllen

Fahrzeug auf den Hauptständer stellen, die Abdeckung im Frontbereich links entfernen – der Verschluss des Kühlmittelkreislaufes liegt frei. (2) .Verschluss gegen den Uhrzeigersinn aufschrauben. Kühlmittel bis zur Maximum-Markierung auffüllen

HINWEIS:

Lassen Sie den Motor nicht längere Zeit im Leerlauf laufen. Der Motor kann dadurch überhitzen, und es kommt zu Schäden.

Achtung:

Öffnen Sie nicht den Verschluss des Kühlkreislaufes bei heißem Motor - es kann zu Verbrühungen kommen.

Öffnen Sie den Verschluss des Behälter mit großer Vorsicht, - auch nachdem der Motor abgekühlt ist.

Füllen Sie bei Bedarf Wasser mit entsprechendem Anteil an Frostschutzmittel ein.

Lassen Sie vor Beginn der Frostperiode Ihr Kühlwasser auf Frostschutz überprüfen!

HINWEISE ZUM FAHRBETRIEB

Fahren bei kaltem Motor

Vermeiden Sie Vollgasfahren bei kaltem Motor. Erst wenn der Motor die Betriebstemperatur erreicht hat, dürfen Drehzahlen über 5000 U/min überschritten werden.

Einfahren des Motors

Vermeiden Sie Vollgasfahrten in der Einfahrzeit bis 1000 Kilometer. Bis zum Erreichen von 1000 Kilometer Laufleistung sollte nicht über 80 km/h schnell gefahren werden.

Achtung:

Der Auspuff des Fahrzeuges kann sehr heiß werden. Berühren Sie nicht den Auspuff, wenn Sie das Fahrzeug abgestellt haben. Verbrennungsgefahr!

YUASA MF YTAS-RS 12V, 500 POWER COMPUTATION SAS 22 7P×4

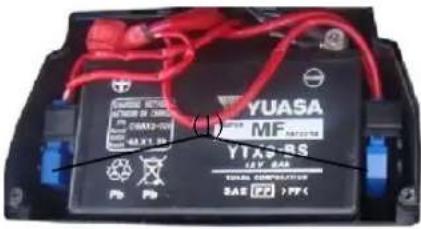

Wechseln der Sicherung

Die Sicherung (1) befindet sich bei der Batterie. Falls die Sicherung defekt ist, entnehmen Sie diese und ersetzen Sie sie durch eine Sicherung gleicher Art (2) und Stärke (3). Sollte die Sicherung öfter durchbrennen, wenden Sie sich an einen KEEWAY Händler.

Batterie

Die Batterie ist wartungsfrei. Vor längeren Standzeiten sollte die Batterie ausgebaut, warm und trocken gelagert und an ein Erhaltungs-Ladegerät angeschlossen werden.

Technische Daten

Auf der rechten Seite ersehen Sie die wichtigsten technischen Daten ....

INSPEKTIONEN

Um Ihr Fahrzeug dauerhaft in sicherem und gutem Zustand zu halten, ist es unverzichtbar, sich an den Inspektionsplan zu halten. Diesen ersehen Sie auf Ihrer Gewährleistungsurkunde, die den Fahrzeugpapieren beiliegt.

Lassen Sie sie Inspektionen ausschließlich bei einem autorisierten KEEWAY Fachhändler durchführen.

Wir wünschen Ihnen allzeit gute und sichere Fahrt mit Ihren SILVERBLADE von KEEWAY

KARCHER INDUSTRIAL PRODUCTS

KEEWAY Generalimporteur für Deutschland und Österreich

Motor	Code: QJ153MI-2AEinzylinder, Viertakt, wassergekühlt
Zylinderinhalt	124.6ml
Gerundet volume	125ml
Bohrung / Hub	52.4mm×57.8mm
Verdichtung ratio	11:1
Maximalleistungg	8.9KW/8000r/ min
Getriebe	Riemenantrieb, stufenlose
Kupplung	Trocken, Fliekraft
Zündung	Elektronisch, CDI
Starter	elektrisch
Kraftstofftank	11 l
Gewicht fahrfertig	172kg
Länge	2040mm
Breite	800mm
Höhe	1410mm
Radstand	1490mm
Bereifung	Vo: 120/70-14 // Hi: 140/60-14
Bremsen	Scheibe / Scheibe
Zuladung	150kg
Benzinart	Bleifrei 90 Oktan und höher
Höchstgeschwindigkeit	100km/h
