BEDIENUNGSANLEITUNG Outlook Keeway

Vielen Dank, dass Sie sich für KEEWAY entschieden haben!

In diesem Handbuch wird die korrekte Handhabung

Ihres Motorrollers beschrieben. Um möglichst lange Freude an Ihrem Fahrzeug zu haben, befolgen Sie alle Hinweise und Erklärungen dieses Handbuches.

Aufgrund ständiger Überarbeitung der Technik, kann es zwischen Ihrem Fahrzeug und den Beschreibungen in diesem Handbuch eventuell zu optischen und/oder technischen Abweichungen kommen.

Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Es dürfen nur Ersatz- und Zubehörteile von Keeway verwendet werden. Dies gilt auch im Sinne der Sicherheit.

Verwenden Sie ausschließlich Original-Ersatzteile und Zubehör von Keeway.

ACHTUNG:

Bitte beachten Sie die so gekennzeichneten Hinweise.

Sicherheitshinweise 4

Bedienelemente 5

Zündung & Starter 6

Licht & Blinker 7

Staufächer & Batterie 8

Prüfen des Ölstands & Ölwechsel 9

Prüfen der Komponenten 10

Bremsen 11

Starten des Motors 12

Fahren 12

Wartung 13

Einlagerung des Fahrzeugs 17

Technische Daten 17

Wartungsplan 18

Servicescheckheft 19

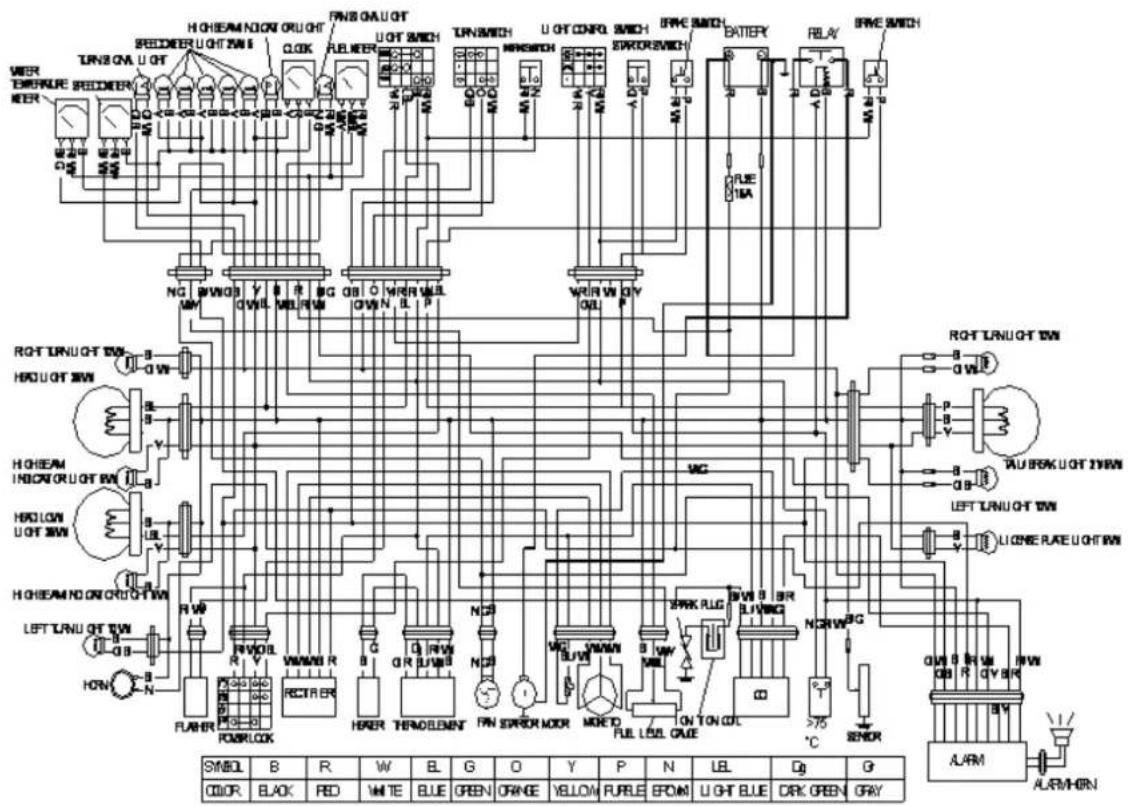

Schaltplan 21

Sicherheitshinweise

Dieses Handbuch ist Teil des Fahrzeugs und sollte immer - auch bei einem Weiterverkauf - diesem beiliegen.

In diesem Kapitel werden wichtige Sicherheitshinweise erklärt, die beim Umgang mit dem Fahrzeug beachtet werden müssen.

• Befolgen Sie unbedingt alle Gesetze und Vorschriften des Landes, in dem Sie sich gerade befinden.
• Machen Sie sich mit dem Fahrzeug zuerst auf wenig frequentierten Straßen vertraut.
• Viele Unfälle passieren aufgrund mangelnder Fahrpraxis des Fahrers. Versichern Sie sich vor der Fahrt, dass der Fahrer über genügend Fahrpraxis verfügt und lassen Sie niemals jemanden fahren, der keinen gültigen Führerschein besitzt.
• Fahren Sie niemals unter dem Einfluss von Drogen, Alkohol oder Medikamenten.
• Tragen Sie immer einen Helm und Schutzkleidung.
• Halten Sie immer beide Hände am Lenker und beide Füße auf den Fußrasten.
• Rauchen, trinken, essen und lesen Sie nicht während des Fahrens.
• Lassen Sie das Fahrzeug regelmäßig warten.
• Das Fahrzeug ist für zwei Personen ausgelegt.
• Wenn Sie das Fahrzeug parken, arretieren Sie stets das Lenkerschloss.

Gepäck:

• Gepäck muss immer fest fixiert werden.

• Gepäck beeinflusst die Leistung und die Fahrstabilität.

• Befestigen Sie Gepäck mit einem Gummiband oder einem Seil.

• Nehmen Sie niemals mehr Gepäck mit, als die maximal erlaubte Zuladung:

Handschuhfach: 1,5 kg

Gepäckträger: 3 kg

Staufach: 10 kg

Helmhaken: 1,5 kg

Fahrzeugidentifikation

Wir empfehlen Ihnen, die Motornummer und die Fahrgestellnummer des Fahrzeugs in die unten aufgeführten Felder einzutragen, um das Fahrzeug bei Verlust oder Diebstahl besser identifizieren zu können.

A: Fahrgestellnummer:
B: Motornummer:

1. Hebel der Hinterradbremse
2. Schalter für Blinker, Fernlicht & Hupe
3. Instrumententafel
4. Schalter für Scheinwerfer, Elektrischer Starter
5. Hebel der Vorderradbremse
6. Gashebel
7. Zündung

Instrumente

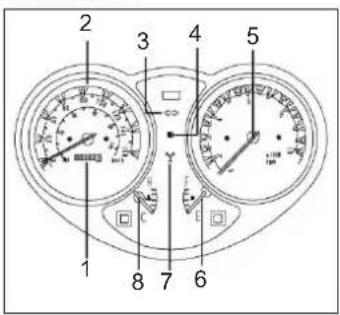

1 2 3 4 5 6 7 8

8 9 10 11 12

1. Sitzbankschloss
2. Batterie
3. Seitenständer
4. Hauptständer
5. Luftfilter

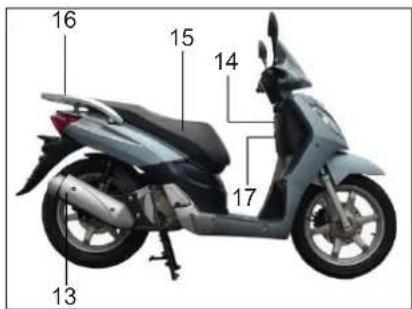

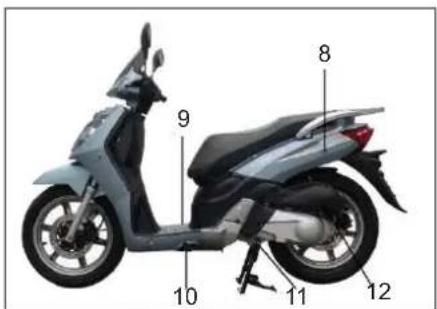

16 15 14 17 13

1. Auspuff
2. Helmhaken
3. Sitz
4. Gepäckträger
5. Handschuhfach

Zündung & Starter

Zündung ein - Bringen Sie den Schlüssel in diese Position, um den Motor zu starten.

Zündung aus - Die Zündung ist aus, der Schlüssel kann abgezogen werden.

Lenkerschloss: Drehen Sie den Lenker nach links bis zum Anschlag. Stecken Sie dann den Schlüssel in das Zündschloss und drehen Sie diesen auf PositionLenkerschloss. Ziehen Sie dann den Schlüssel ab.

Parken - Das Lenkerschloss ist aktiv, der Motor lässt sich nicht starten und das Parklicht leuchtet.

OPEN HOURS ?? #HOURS

ACHTUNG

Drehen Sie den Zündschlüssel nicht während der Fahrt auf die Position 📄, da das Fahrzeug sich sonst nicht mehr richtig steuern lässt.

Elektrischer Starter

Um den Motor zu starten, bringen Sie zunächst den Zündschlüssel auf Position "ein"

Ziehen Sie die Hinterrad- oder Vorderradbremse und drücken Sie dann den elektrischen Starter ③.

ACHTUNG

Um den Motor nicht zu beschädigen, lassen Sie den elektrischen Starterknopf los, sobald der Motor gestartet ist und drücken Sie den Knopf nicht während der Motor läuft.

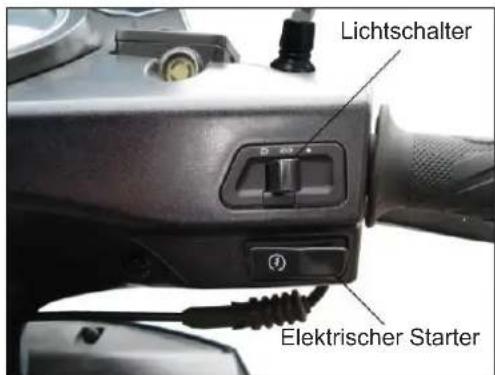

Lichtschalter Elektrischer Starter

Licht & Blinker

Scheinwerfer, Instrumentenbeleuchtung und Rücklicht gehen an.

Instrumentenbeleuchtung und Rücklicht gehen an.

- In dieser Position ist das Licht aus.

Fernlicht

Abblendlicht

Lichthupe

Drücken Sie diese Taste, um die Hupe zu betätigen.

Blinker

Verwenden Sie den Blinker, wenn Sie abbiegen oder die Spur wechseln.

Bewegen Sie den Blinker nach links, um nach links zu blinken, bzw. nach rechts, um rechts zu blinken.

Nach dem Blinken müssen Sie den Schalter wieder auf die neurtale Position zurücksetzen, um den Blinker auszuschalten.

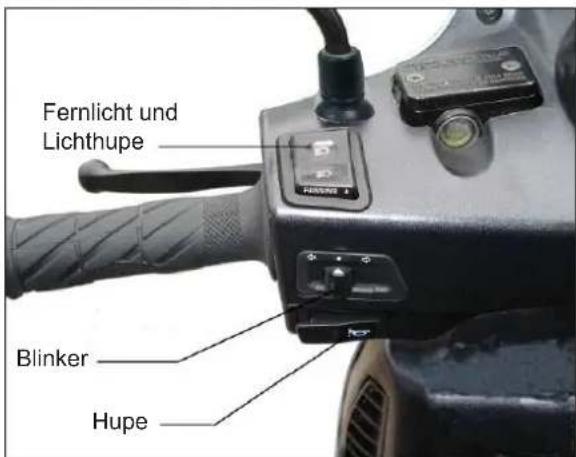

Fernlicht und Lichthupe Blinker Hupe

Staufächer & Batterie

Staufach

Das Staufach befindet sich unter dem Sitz.

Um dieses zu öffnen, stecken Sie den Schlüssel in das Sitzbankschloss, drücken diesen leicht nach unten und drehen ihn im Uhrzeigersinn.

Das Staufach kann nun geöffnet werden.

Um das Staufach wieder zu schließen, drücken Sie den Sitz herunter, bis dieser einrastet.

ACHTUNG

Die maximale Zuladung des Staufaches beträgt 10 kg.

Versichern Sie sich, dass das Sitzbankschloss eingerastet ist.

Bewahren Sie keine wertvollen Gegenstände im Staufach auf.

Handschuhfach

Um das Handschuhfach zu öffnen, stecken Sie den Schlüssel in das Schloss und drehen diesen im Uhrzeigersinn.

Um das Handschuhfach wieder zu verschließen, drehen Sie den Schlüssel entgegen dem Uhrzeigersinn.

ACHTUNG

Die maximale Zuladung des Staufaches beträgt 1,5 kg.

Bewahren Sie keine wertvollen Gegenstände im Stau- oder Handschuhfach auf.

Batterie

Bei der Batterie handelt es sich um eine wartungsfreie 12V/6A Batterie.

Diese befindet sich unter dem Trittbrett.

Demontieren der Batterie siehe S. 16

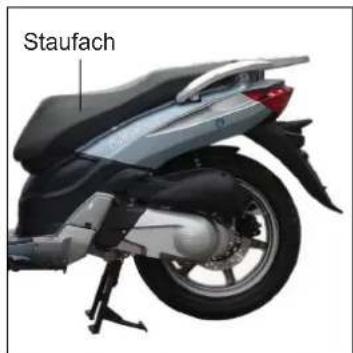

Staufach

Handschuhfach

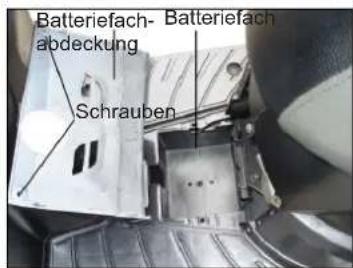

Batteriefach- abdeckung Schrauben

Prüfen des Ölstands und Ölwechsel

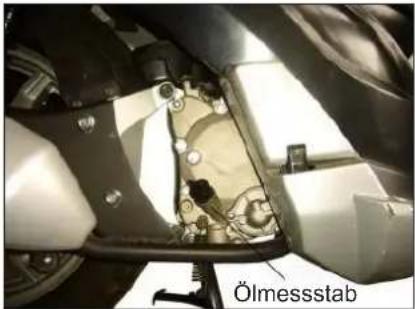

Prüfen Sie den Ölstand, indem Sie den Ölmessstab herausdreher diesen mit einem Tuch reinigen und anschließend wieder einführen (nicht verschrauben), während das Fahrzeug auf einer ebenen Fläche abgestellt ist.

Ziehen Sie den Stab erneut heraus und lesen Sie den Ölstand ab.

Obere Markierung Untere Markierung

Der Ölstand sollte zwischen der oberen und der unteren Markierung liegen.

Wenn der Ölstand zu niedrig ist, füllen Sie etwas 4-Takt-Motorenöl nach.

Prüfen der Komponenten

Lenker

Prüfen Sie, ob sich der Lenker störungsfrei bewegen lässt.

Bremslicht

Schalten Sie die Zündung auf Position "ein" und betätigen Sie die Bremsen. Beim Betätigen der Bremsen muss das Bremslicht aufleuchten.

Blinker

Schalten Sie die Zündung auf Position "ein" und betätigen Sie den linken und rechten Blinker. Das jeweilige Blinklicht muss blinken.

Scheinwerfer und Rücklicht

Schalten Sie das Licht ein und prüfen Sie, ob Scheinwerfer und Rücklicht funktionieren.

Reifen

Prüfen Sie den Reifendruck und das Reifenprofil.

Vorne: 2,8 bar Hinten: 2,8 bar

Mindesttiefe des Reifenprofils:

Vorne: 3,2 mm Hinten 3,2 mm

Vorrangig gelten die gesetzlichen Landesbestimmungen.

Defekte Reifen führen zum Verlust der Fahrsicherheit und -stabilität und müssen umgehend durch neue ersetzt werden.

Tachometer

Prüfen Sie den Tachometer auf seine Funktionalität.

Hupe

Schalten Sie die Zündung auf Position "ein" und betätigen Sie die Hupe, um deren Funktion zu überprüfen.

Rückspiegel

Prüfen Sie die Rückspiegel und justieren Sie diese auf Ihre Bedürfnisse.

Auspuff

Prüfen Sie, ob alle Schrauben fest angezogen sind. Starten Sie den Motor und prüfen Sie den Auspuff auf unübliche Geräusche.

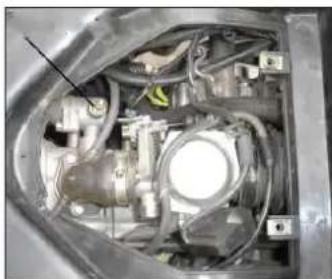

Kühler & Kühlflüssigkeit

Kühlflüssigkeit wird dazu verwendet, den Motor während des Betriebes zu kühlen. Prüfen Sie vor der Fahrt, ob sich ausreichend Kühlflüssigkeit im Kühler befindet.

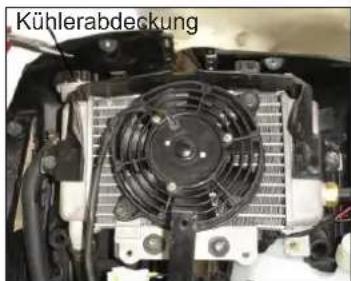

Kühlerabdeckung

Öffnen Sie die Kühlerabdeckung niemals während oder direkt nach der Fahrt, sondern warten Sie, bis der Motor abgekühlt ist! Kühlflüssigkeit nur einfüllen, wenn der Motor kalt ist.

Kühlflüssigkeit muss einmal pro Jahr oder alle 10.000 km bei normaler Fahrweise gewechselt werden.

Bremsen

Prüfen der Vorder- und Hinterradbremsen

Das freie Spiel der Bremshebel für Vorder- und Hinterradbremse beträgt jeweils 10 bis 20 mm.

Unter freiem Spiel versteht man die Distanz, die man die Hebel anziehen kann bis zu dem Punkt, an dem die Bremskraft eintritt. Die Bremshebel müssen sich einwandfrei anziehen lassen.

Es wird empfohlen, ausschließlich DOT4-Bremsflüssigkeit zu verwenden.

Prüfen Sie den Bremsflüssigkeitsstand. Dieser muss sich zwischen der oberen und unteren Markierung befinden. Füllen Sie gegebenenfalls Bremsflüssigkeit nach.

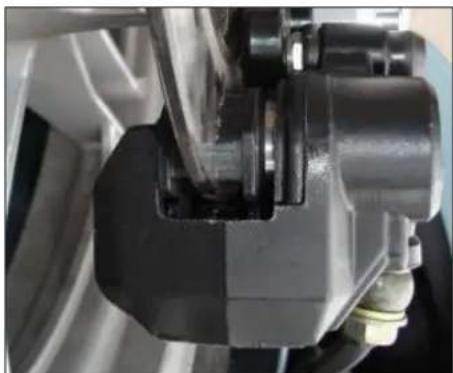

Bremsklötze

Prüfen Sie die Bremsklötze auf Abrieb und lassen Sie diese gegebenenfalls durch neue ersetzen. Zu Ihrer Sicherheit dürfen Arbeiten an der Bremsanlage nur von KEEWAY-Fachhändlern oder entsprechend qualifizierten Betrieben durchgeführt werden.

Machen Sie sich zunächst mit der Zündung und dem Starter vertraut (siehe S. 6).

Bevor Sie den Motor starten, prüfen Sie, ob sich ausreichend Kraftstoff, Getriebeöl und Kühlflüssigkeit im Fahrzeug befinden.

Stellen Sie nun das Fahrzeug auf den Hauptständer.

Stecken Sie den Zündschlüssel in das Zündschloss und drehen Sie diesen auf Position "ein" . Ziehen Sie die Vorder- oder Hinterradbremse und drücken Sie dann den Knopf des elektrischen Starters.

Fahren

1. Klappen Sie den Haupt-, bzw. Seitenständer ein Der Seitenständer befindet sich an der linken Seite des Fahrzeugs. Wenn Sie das Fahrzeug nach dem Fahren parken möchten, kicken Sie den Seitenständer nach unten.
   Wenn das Fahrzeug aufrecht gestellt wird, klappt der Seitenständer automatisch nach oben.
   Während der Fahrt müssen Seiten- und Hauptständer vollständig eingeklappt sein.

2. Bremse loslassen Nachdem Sie den Motor gestartet haben, lassen Sie vorsichtig den Bremshebel los.

Wenn der Motor kalt ist, vor allem im Winter, drehen Sie den ACHTUNG

Zündschlüssel auf Position "ein" und betätigen den Gashebel leicht, während Sie den Starterknopf drücken.

Wenn der Motor warm ist, starten Sie wie oben beschrieben, betätigen Sie den Gashebel jedoch nicht.

ACHTUNG

Lassen Sie den Motor nicht länger laufen, ohne das Fahrzeug zu fahren.

Starten Sie den Motor niemals in geschlossenen Räumen.

Lassen Sie den Bremshebel niemals plötzlich los, während Sie den Gashebel betätigen, da das Fahrzeug sonst ruckartig losfährt.

1. Gas geben

Geben Sie langsam Gas, indem Sie den Gashebel vorsichtig zu sich drehen.

Um kraftstoffsparend, motorschonend und umweltfreundlich zu fahren, vermeiden Sie ruckartiges Gasgeben oder Vollgasfahrten.

1. Einfahrzeit

Während der ersten 500 km sollte eine Höchstgeschwindigkeit von 50 km/h nicht überschritten werden.

Die Höchstgeschwindigkeit von 60 km/h sollte während der ersten 1.000 km nicht überschritten werden.

5. Bremsen

Um während der Fahrt zu bremsen, betätigen Sie Vorder- und Hinterradbremse stets gleichzeitig.

Bremsen Sie immer sanft und nicht ruckartig.

Je schneller Sie fahren, desto länger ist der Bremsweg.

Achten Sie daher stets auf ausreichenden Sicherheitsabstand zum Vordermann.

Wartung

Ihr Fahrzeug muss regelmäßig gewartet werden. Inspektionen dürfen nur von autorisierten KEEWAY-Fachhändlern durchgeführt werden.

Bitte halten Sie den Serviceplan gemäß Seite 18 ein.

Ölwechsel

Schalten Sie die Zündung aus und stellen Sie das Fahrzeug auf den Hauptständer.

Stellen Sie eine Wanne unter das Ölablassventil.

Drehen Sie die Ölablassschraube heraus und lassen Sie das Öl ab.

Wenn das Öl vollständig abgelassen ist, bringen Sie die Ölablassschraube wieder an und füllen Sie neues Öl ein.

Das Öl sollte nach 1.000 km und dann alle 4.000 km gewechselt werden.

Verwenden Sie ausschließlich Getriebeöl 85W/90 GL-5

Füllmenge / Wechselmenge: 0,15 l / 0,13 l

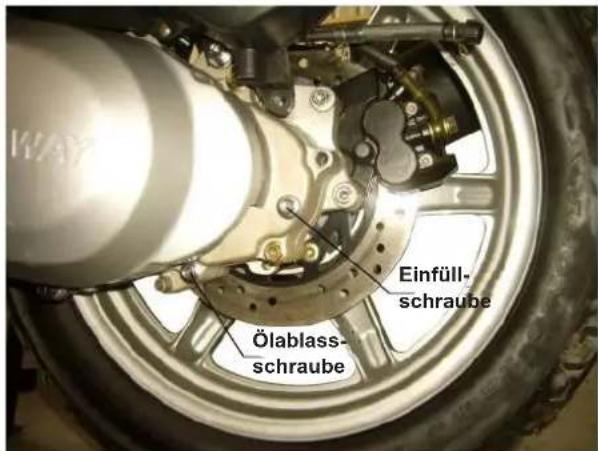

Einfüll- schraube Ölablass- schraube

ACHTUNG

Verwenden Sie ausschließlich das empfohlene Öl. Andernfalls kann der Motor beschädigt werden.

Wir empfehlen, den Ölwechsel immer durch einen autorisierten KEEWAY-Fachhändler durchführen zu lassen.

Schmierung

Die Komponenten des Fahrzeugs müssen regelmäßig geschmiert werden, um eine vorzeitige Abnutzung dieser zu vermeiden. Beachten Sie hierzu die nachfolgenden Illustrationen:

Y: Graphitspray
Z: Mehrzweckfett

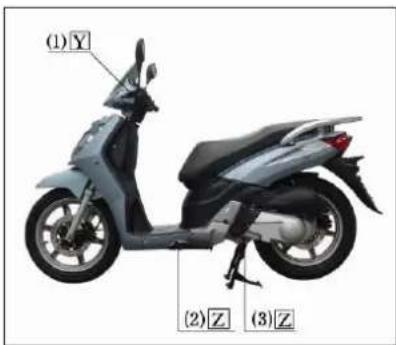

(1) Y (2) Z (3) Z

1. Bolzen des Hinterradbremshebels
2. Kontaktbolzen und Feder des Seitenständers
3. Kontaktbolzen und Feder des Hauptständers

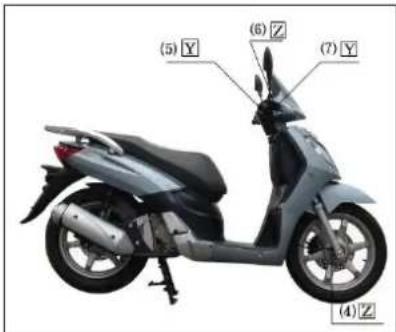

(5) Y (6) Z (7) Y (4) Z

1. Tachoantrieb
2. Gaszug
3. Bolzen des Vorderradbremshebels
4. Tachometerachse

Zündkerze

Entfernen Sie während der ersten 1.000 km und danach alle 4.000

km Rückstände an der Zündkerze mit Hilfe einer Metallbürste oder einem Zündkerzenreiniger. Verwenden Sie Spezialwerkzeug, um den Abstand der zwei Elektroden der Zündkerze einzustellen. Der Abstand sollte zwischen 0,5 mm - 0,7 mm betragen. Ersetzen Sie die Zündkerze alle 8.000 km.

Vergaser

Der Vergaser wird werkseitig optimal eingestellt. Lediglich das Drosselventil und die Leerlaufdrehzahl müssen eingestellt werden.

0,6 - 0,7 mm

Leerlaufdrehzahl:

1. Lassen Sie den Motor einige Minuten warmlaufen.
2. Stellen Sie die Leerlaufdrehzahl auf 1.500 +/- 100 U./Min.

Einstellen des Drosselventils:

1. Lösen Sie die Feststellschraube (1).
2. Stellen Sie die Einstellschraube (2) auf 0,5 bis 1,0 mm ein.
3. Ziehen Sie die Feststellschraube (1) wieder fest, nachdem Sie die Einstellschraube eingestellt haben.

0,5 - 1,0 mm ① ②

ACHTUNG

Prüfen Sie nach dem Einstellen des Drosselventils, ob sich der Gashahn einwandfrei drehen lässt.

Reifen

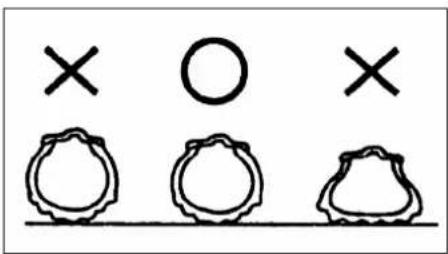

Prüfen Sie die Reifen regelmäßig auf Verschleiß, Abrieb und Risse, sowie den richtigen Reifendruck (siehe S. 9).

Defekte Reifen führen zum Verlust der Fahrstabilität und -sicherheit, sowie Verlust von Bremskraft.

Licht

Glühbirnen:

Ersetzen Sie defekte Glühbirnen entsprechend den folgenden Spezifikationen:

Fahrlicht 12V 55W
Standlicht 12V 5W
Rücklicht/Bremslicht 12V 21/5W
Blinker vorne/hinten 12V 10W	12V 16W
Kennzeichenbeleuchtung 12V 5W

Einstellen des Scheinwerfers:

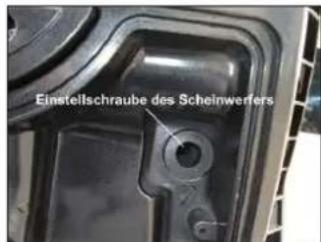

Stellen Sie den Scheinwerfer mithilfe eines Schraubenziehers an den Schrauben in der oberen linken und rechten Ecke des Handschuhfachs ein.

Einstellschraube des Scheinwerfers

Austauschen der Scheinwerferglühbirne:

Nehmen Sie die Scheinwerferabdeckung ab und ersetzen Sie die Glühbirne.

Austauschen der vorderen Blinker:

Nehmen Sie den Blinker vom Fahrzeug ab, nehmen Sie die Abdeckung ab und ersetzen Sie dann die Birne.

Austauschen der hinteren Blinker, Rücklicht & Bremslicht:

1. Nehmen Sie den Sitz ab und bauen Sie das Staufach und den Gepäckträger ab.
2. Schrauben Sie die Abdeckung der hinteren Verbindung, sowie die linke und rechte Seitenabdeckung ab.
3. Lösen Sie den Bolzen, nehmen Sie die linke und rechte Seitenabdeckung ab und entfernen Sie dann die Lampen.
4. Ersetzen Sie die Glühbirnen.

Sicherung

Schalten Sie die Zündung aus und prüfen Sie die Sicherung.

ACHTUNG

Verwenden Sie keine Sicherung mit einer höheren Amperzahl als die originale, da dies zu Kurzschlüssen oder Fehlfunktionen führen kann.

Batterie

Die Batterie (wartungsfrei) befindet sich unter dem Trittbrett (siehe auch S. 8).

Herausnehmen der Batterie:

1. Schalten Sie die Zündung aus.

2. Nehmen Sie das Trittbrett ab.

3. Lösen Sie den Bolzen von der Batteriefachabdeckung und nehmen Sie diese ab.
4. Trennen Sie zuerst den negativen Draht und dann den positiven.
5. Nehmen Sie die Batterie vorsichtig heraus.

Um eine Batterie einzusetzen, gehen Sie in entgegengesetzter Reihenfolge vor.

Um die Batterie zu schonen, drücken Sie den Starterknopf nicht länger als 5 Sekunden. Sollte der Motor nicht starten, warten Sie 15 Sekunden, bevor Sie den Starterknopf erneut drücken.

UPPER LEVEL LOWER LEVEL

ACHTUNG

Wenn die richtige Polarität missachtet wird, kann dies zu Beschädigungen an der Verkabelung des Fahrzeugs und der Batterie führen.

Batterien dürfen nur bei ausgeschalteter Zündung inspiziert werden.

Luftfilter

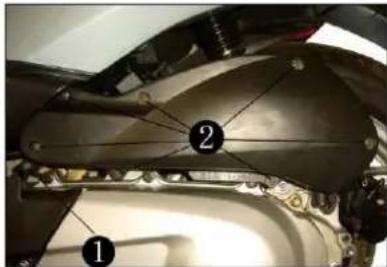

Der Luftfilter befindet sich an der linken Seite des Fahrzeugs. Dieser muss regelmäßig gewartet und gereinigt werden, vor allem, wenn das Fahrzeug häufig unter staubigen oder sandigen Bedingungen gefahren wird.

1. Lösen Sie die Feststellschraube des Luftfilters.
2. Lösen Sie den Bolzen der Seitenabdeckung und lösen Sie die Schrauben des Luftfilters.
3. Nehmen Sie die Luftfilterabdeckung ab und den Luftfilter heraus.
4. Reinigen Sie den Luftfilter mit Druckluft.
5. Bauen Sie den Filter in umgekehrter Reihenfolge wieder ein.

ACHTUNG

Aarten Sie den Motor niemals ohne Luftfilter, da dies zu Beschädigungen am Motor führt.

Einlagern des Fahrzeugs

Wenn Sie das Fahrzeug längere Zeit einlagern möchten, lassen Sie das Restbenzin aus dem Tank und dem Vergaser, nehmen Sie die Batterie heraus und reinigen Sie das Fahrzeug.

Füllen Sie 15 cm³ frisches Motorenöl durch die Zündkerzenöffnung in den Zylinder.

Lagern Sie die Batterie an einem trockenen, kühlen Ort, wo diese nicht dem direkten Sonnenlicht ausgesetzt ist. Laden Sie die Batterie alle zwei Monate.

Parken Sie das Fahrzeug an einem kühlen, trockenen Ort. Versichern Sie sich, dass es nicht dem direkten Sonnenlicht ausgesetzt ist.

Wiederinbetriebnahme:

Reinigen Sie das Fahrzeug und prüfen Sie sorgfältig alle Komponenten auf Ihre einwandfreie Funktionalität.

Technische Daten

Abgasnorm	Euro 3
Hubraum (cm ^3 ) / Zylinderzahl	125 / 1
Motorart	4-Takt
Topspeed (km/h)	90
Leistung (kW / U./Min.)	8,9 / 8250
Max. Drehmoment Nm / U./Min.)	12,5 / 6000
Motorkühlung	Luftkühlung
Zündsystem	CDI
Vorderreifen - Felge	100/80/16
Hinterreifen - Felge	110/80/16
Gewicht fahrbereit (kg)	130
Max. zulässiges Gesamtgewicht (kg)	285
Fahrzeugmaße (mm)	2070 / 715 / 1260
Tankfüllmenge (Liter)	7,5

Wartungsplan

	Kilometerstand
	1.000 4.000 8.000 12.000
Benzinschlauch III
Instrumente III
Luftfilter I C C R
Zündkerze II IR
Motoröl I R R R
Vergaser III
Bremsklötze III
Bremssystem III
Antriebsriemen II R
Bremslichtschalter III
Scheinwerfer III
Kupplung III
Federung	III
Schrauben	III
Räder & Reifen	III
Lenker	III

I: Inspizieren

C: Reinigen

R: Ersetzen

Servicescheckheft

Auslieferungsinspektion

Händlerstempel / Unterschrift / Datum

Kunde: Unterschrift:

1. Inspektion (1.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (4.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (8.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

Servicescheckheft

1. Inspektion (12.000 km) Kilometerstand: ____

Händlerstempel / Unterschrift / Datum

1. Inspektion (16.000 km) Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (20.000 km) Kilometerstand: ____

Händlerstempel / Unterschrift / Datum

1. Inspektion (24.000 km) Kilometerstand: ____

Händlerstempel / Unterschrift / Datum

Schaltplan

© Karcher Industrial Products - www.keeway-deutschland.de
