BEDIENUNGSANLEITUNG Matrix 50 Keeway

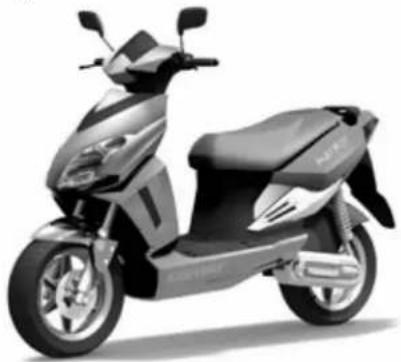

VIELEN DANK, DASS SIE SICH FÜR EINEN KEEWAY-MOTORROLLER ENTSCHIEDEN HABEN

Dieses Handbuch wurde aktualisiert, da Keeway jedoch ständig an der Verbesserung seiner Leistungen arbeitet, kann es zu Abweichungen zwischen Ihrem Motorroller und diesem Handbuch kommen. Bei Fragen oder Anmerkungen wenden Sie sich daher bitte an Ihre Keeway-Werkstatt vor Ort.

Für Reparaturen, die in diesem Handbuch nicht aufgeführt sind, bzw. für benötigtes Zubehör, wenden Sie sich bitte an Ihre Keeway-Werkstatt vor Ort.

Verwenden Sie ausschließlich Original-Ersatzteile und Zubehör von Keeway.

Im Folgenden sind einige im Handbuch verwendete Hinweise aufgeführt:

ACHTUNG:

Deutet auf Gefahren hin, die zu schweren Verletzungen oder zum Tode führen können.

VORSICHT: Deutet auf Gefahren hin, die zur Beschädigung des Fahrzeugs führen können.

HINWEIS:

Deutet auf Zusatzinformationen hin, die dazu dienen, Wartungsarbeiten zu erleichtern oder Anweisungen zu verdeutlichen.

Weitere Informationen finden Sie auf unserer Webseite: www.keeway-deutschland.de

FAHREN SIE VORSICHTIG

Dieses Handbuch ist als Bestandteil des Motorrollers zu sehen und sollte diesem immer, auch beim Wiederverkauf beiliegen.

In diesem Abschnitt werden einige Regeln beschrieben, die beim Fahren zu beachten sind.

. Die gesetzlichen Vorschriften müssen eingehalten werden (Führerschein, Kennzeichen, Zulassung usw.).

. Es wird empfohlen, das Fahrzeug zunächst auf wenig befahrenen Straßen mit geringer Geschwindigkeit zu fahren, bis das Fahrzeug ausreichend sicher beherrscht wird, um auch bei dichtem Verkehr verwendet zu werden.

. Verleihen Sie Ihren Motorroller nicht an Fahranfänger, da die meisten Unfälle durch fehlende Erfahrung des Fahrers verursacht werden.

. Fahren Sie nicht unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die Müdigkeit hervorrufen können.

. Beachten Sie die Verkehrsregeln und -zeichen.

. Tragen Sie stets einen Helm, Handschuhe und Schutzkleidung.

. Der Fahrer darf sich nicht ablenken lassen (durch Rauchen, Trinken, Essen, Lesen usw.).

. Prüfen Sie das Fahrzeug in regelmäßigen Abständen (Öl, Kraftstoff usw.)

. Der Motorroller kann zwei Personen gleichzeitig befördern.

. in der Version 25 km/h ist er nur für eine Person zulässig.

. Gepäck muss sicher befestigt werden.
. Die Mitnahme von Gepäck beeinflusst Leistung und Fahreigenschaften.
. Gepäck muss mit einem Gummiband oder einem Seil gesichert werden.
. Das Gesamtgewicht des Gepäcks darf den unten angegebenen Wert nicht überschreiten.
. Maximales Gesamtgewicht des Gepäcks: 10 kg.

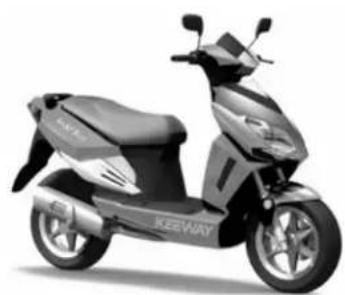

1) Rückleuchte
2) Gepäckstaufach
3) Sitzbank
4) Tachometer
5) Rückspiegel
6) Bremsflüssigkeitsbehälter
7) Scheinwerfer
8) Auspuffrohr
9) Trommelbremse
10) Anlasser
11) Beifahrerfußraste
12) Kickstart-Hebel (links)
13) Scheibenbremse
14) Instrumententafel

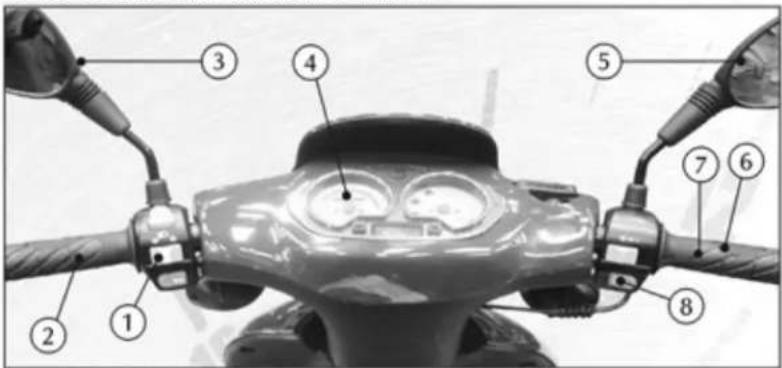

BEDIENELEMENTE UND ANZEIGEN

1) Elektrische Bedienelemente am linken Griff
2) Hinterradbremse
3) Linker Rückspiegel
4) Instrumententafel
5) Rechter Rückspiegel
6) Vorderradbremse
7) Gashebel
8) Anlasserschalter

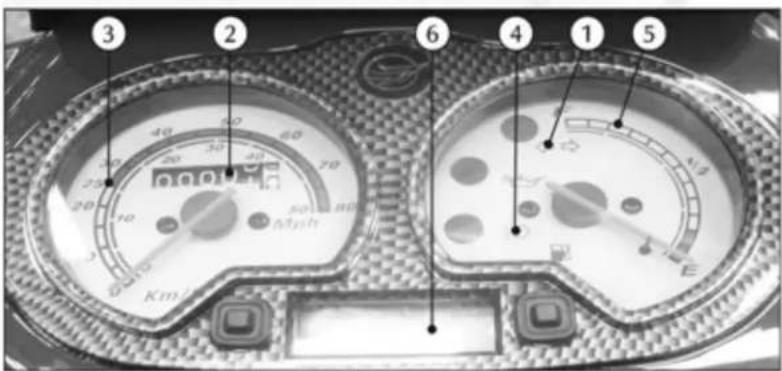

1) Blinkanzeige
2) Kilometerzähler
3) Tachometer
4) Fernlichtanzeige
5) Benzinstandanzeige
6) Digitaluhr

BESCHREIBUNG DER ANZEIGEN

Ölwarnanzeige

Diese Anzeige leuchtet auf, wenn Sie den Zündschalter betätigen und der Motor nicht gestartet ist. Leuchtet die Anzeige während des normalen Motorbetriebs auf, deutet dies darauf hin, dass der Ölstand unter den Mindeststand gesunken ist.

Linke Blinkanzeige

Diese Anzeige blinkt bei EIN-geschaltetem linken Blinker.

Kilometerzähler

Diese Anzeige zeigt die zurückgelegte Strecke in Kilometern (km) (Gesamtstrecke).

Tachometer

Diese Anzeige zeigt die Fahrgeschwindigkeit in km/h an.

Rechte Blinkanzeige

Diese Anzeige blinkt bei EIN-geschaltetem rechten Blinker.

Fernlichtanzeige

Diese Anzeige leuchtet auf, wenn sich der Fernlichtschalter in der Stellung EIN befindet.

Kraftstofffüllstandanzeige

Diese Anzeige zeigt den Füllstand des Kraftstoffbehälters an.

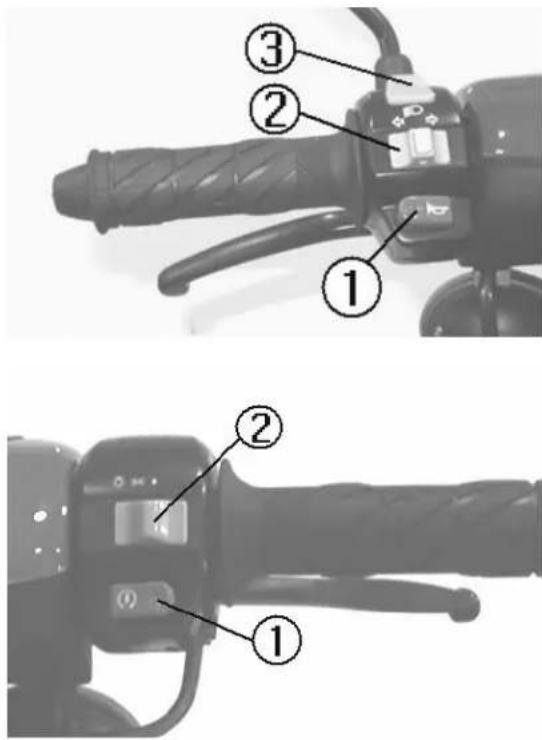

DIE WICHTIGSTEN BEDIENELEMENTE

1) Hupenschalter Drücken Sie diesen Schalter, um die Hupe zu betätigen.

2) Blinkschalter

Schieben Sie den Schalter nach links, wenn Sie links abbiegen möchten, und nach rechts, wenn Sie rechts abbiegen möchten.

Drücken Sie auf den Schalter, wenn Sie den Blinker ausschalten möchten.

3) Fernlichtschalter

Stellen Sie den Schalter in die obere Stellung, wenn Sie das Fernlicht einschalten möchten.

Stellen Sie den Schalter in die untere Stellung, wenn Sie das Abblendlicht einschalten möchten.

RECHTER GRIFF

1) Anlasserschalter Drücken Sie diesen Schalter für maximal 5 Sekunden. Startet der Motor nicht, warten Sie 30 Sekunden, bevor Sie es erneut versuchen. 2) Lichtschalter

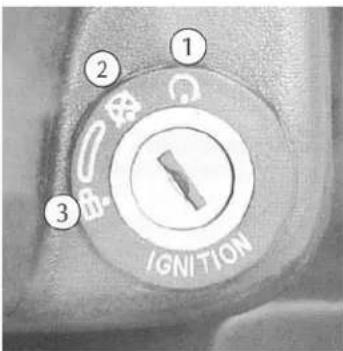

ZÜNDSCHALTER

1 2 3 IGNITION

Drehen Sie den Zündschalter, wenn Sie das elektrische System EIN- und AUS-schalten möchten.

ACHTUNG:

Drehen Sie den Zündschlüssel nicht bei laufendem Motor. HINWEIS:

Schalten Sie die Zündung stets aus, wenn der Motor nicht läuft.

VORSICHT:

Wird die Zündung in die Stellung EIN geschaltet, während der Motor nicht läuft, wird die Batterie entladen und deren Einsatzdauer verkürzt.

1. EIN (starten)

Der Motor kann gestartet werden.

Die Schalter für Hupe, Beleuchtung usw. können verwendet werden.

Der Schlüssel kann nicht abgezogen werden.

1. AUS (ausschalten)

Der Motor ist ausgeschaltet.

Beleuchtung, Hupe usw. können nicht verwendet werden. Der Motor kann nicht gestartet werden.

Der Schlüssel kann abgezogen werden.

1. VERRIEGELN

Das Lenkerschloss ist verriegelt. Beleuchtung, Hupe usw. können nicht eingeschaltet werden.

Der Schlüssel kann abgezogen werden.

BEDIENUNG

VERRIEGELN

Verriegeln Sie bitte bei unbeaufsichtigtem Abstellen des Fahrzeugs stets das Lenkerschloss.

Drehen Sie zunächst den Lenker bis zum Anschlag.

Stecken Sie den Schlüssel in das Zündschloss und drehen Sie den Zündschalter von der Stellung AUS in die Stellung VERRIEGELUNG.

Ziehen Sie den Schlüssel ab.

HINWEIS:

Versuchen Sie bitte, den Lenker zu drehen, um sicherzustellen, dass das Fahrzeug verriegelt ist.

ENTRIEGELN

Stecken Sie den Schlüssel in den Zündschalter und drehen Sie diesen in die Stellung AUS.

ZUGRIFF AUF DIE STAUFÄCHER

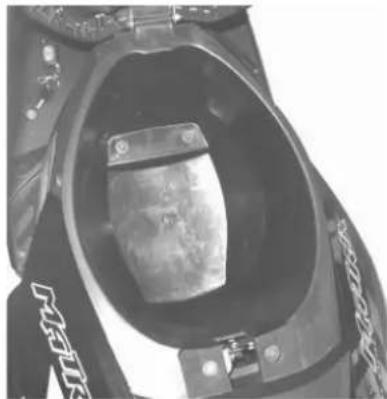

SITZBANKSCHLOSS

Öffnen und Schließen des Sitzbankschlosses:

1. Stecken Sie den Schlüssel ein und drehen Sie ihn nach rechts, um das Sitzbankschloss zu öffnen.
2. Heben Sie die Sitzbank von unten an und öffnen Sie das Staufach.
3. Lassen Sie die Sitzbank fallen und drücken Sie sie leicht an, um sie wieder zu verschließen.

HINWEIS:

Versuchen Sie, die Sitzbank anzuheben, um sicherzustellen, dass sie verschlossen ist.

1. Bitte öffnen Sie die Sitzbank, bevor Sie das Gepäckstaufach benutzen.
2. Bei geöffnetem Sitz ist das Gepäckstaufach zugänglich, in dem bis zu 10 kg transportiert werden können.

Hier können das Handbuch und weitere Dokumente verstaut werden.

VORSICHT:

Temperaturempfindliche Nahrungsmittel und brennbare Stoffe dürfen nicht im Gepäckstaufach aufbewahrt werden.

HINWEIS:

Bewahren Sie keine Wertgegenstände im Gepäckstaufach auf, wenn Sie das Fahrzeug abstellen.

Bei Regen oder beim Waschen des Fahrzeugs kann Wasser in das Gepäckstaufach eindringen. Bewahren Sie daher keine Gegenstände darin auf, die hierdurch beschädigt werden könnten.

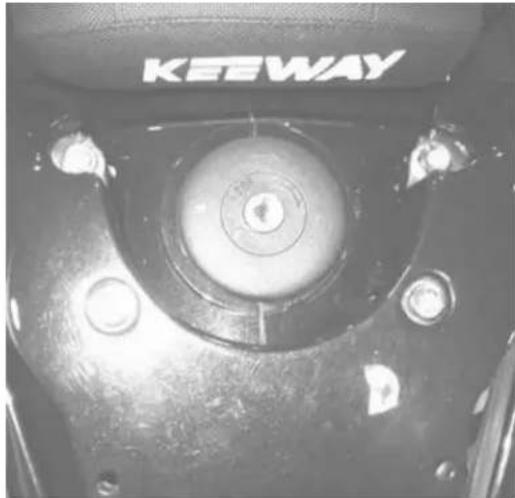

1. Stecken Sie den Schlüssel in das Schloss und drehen Sie diesen nach links, um die äußere Abdeckung des Kraftstoffbehälters zu öffnen.

2. Drehen Sie den Deckel des Kraftstoffbehälters nach links, um diesen abzunehmen.

3. Betanken Sie das Fahrzeug mit bleifreiem Kraftstoff.

4. Setzen Sie den Deckel wieder auf, drehen Sie ihn fest und verriegeln Sie die äußere Abdeckung.

KRAFTSTOFFTANKINHALT

5.2 Liter

ACHTUNG:

Kraftstoff ist entflammbar und kann unter bestimmten Umständen Brände verursachen.

Das Fahrzeug muss sich beim Betanken in einem offenen, gut belüfteten Bereich befinden und der Motor muss ausgeschaltet sein. Vermeiden Sie Hautkontakt mit Kraftstoff oder das Einatmen oder Verschlucken von Kraftstoff.

Prüfen Sie, ob ausreichend Kraftstoff und Öl vorhanden sind.

Stellen Sie den Kickstart-Hebel ein (Hauptständer).

Der Fahrer muss links vom Fahrzeug stehen.

Starten Sie den Motor niemals in einem unbelüfteten oder luftdichten Raum, da Abgase giftige Substanzen enthalten, die tödlich wirken können.

STARTEN DES MOTORS

1. Drehen Sie den Zündschalter in die Stellung EIN.

1. Betätigen Sie den Hebel für die Hinterradbremse.

1. Halten Sie den Lenker fest und drücken Sie den Anlasserschalter.

1. Belasten Sie einen kalten Motor nicht stark. Es wird empfohlen, den Motor durch langsameres Fahren auf den ersten Kilometern aufzuwärmen.

VERWENDEN DES KICKSTART-HEBELS

1. Drehen Sie den Zündschalter in die Stellung EIN.
2. Treten Sie einmal kräftig auf den Kickstart-Hebel.

HINWEIS:

Bringen Sie den Kickstart-Hebel zurück in die Ausgangsposition, wenn der Motor gestartet ist.

1. Klappen Sie den Hauptständer hoch.

Halten Sie mit der linken Hand den Hebel für die Hinterradbremse gezogen und greifen Sie mit der rechten Hand den rechten Griff. Schieben Sie den Motorroller nach vorn, um den Hauptständer hochzuklappen.

HINWEIS:

Halten Sie beim Hochklappen des Hauptständers nicht die Sitzbank fest.

1. Steigen Sie auf das Fahrzeug.

Halten Sie den Lenker mit beiden Händen fest und steigen Sie von der linken Seite auf. Lassen Sie Ihren linken Fuß als Halt auf dem Boden und steigen Sie mit dem rechten Bein auf das Fahrzeug, bis Sie sicher sitzen.

1. Klappen Sie die Beifahrerfußrasten aus, wenn Sie einen Beifahrer mitnehmen möchten. Klappen Sie diese andernfalls ein.

VORSICHT:

Halten Sie bitte den Hebel für die Hinterradbremse gezogen, bis das Fahrzeug gestartet ist und lassen Sie sie dann langsam los, damit das Fahrzeug nicht ruckartig anfährt.

Ändern Sie beim Starten nicht schnell die Geschwindigkeit.

1. Geben Sie den Hebel für die Hinterradbremse langsam frei und drehen Sie den Fahrgriff, damit das Fahrzeug langsam anfährt.

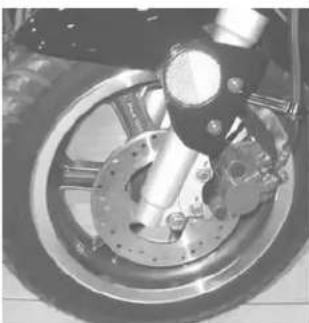

ÄNDERN DER GESCHWINDIGKEIT

Benutzen Sie den Fahrgriff, um die Geschwindigkeit zu ändern.

1. In Richtung des Fahrers drehen, um die Geschwindigkeit zu erhöhen.

2. Von dem Fahrer weg drehen, um die Geschwindigkeit zu verringern.

Drehen Sie zunächst den Fahrgriff von Ihnen weg, um das Fahrzeug langsamer werden zu lassen. Ziehen Sie die Hebel für die Vorderradbremse und Hinterradbremse gleichzeitig, bis die Bremsen greifen.

Achten Sie darauf, die Bremsen gleichmäßig und langsam zu ziehen. Verwenden Sie stets beide Bremsen, wenn Sie bei Bergauffahrt anhalten müssen. Versuchen Sie nicht, nur durch Drehen des Fahrgriffs die Position beizubehalten, da dies das Fahrzeug beschädigen würde.

Bremsen Sie auf nasser, verschneiter oder vereister Straße stets früher, da die Bremsen zum Greifen mehr Zeit benötigen als bei normalen Straßenbedingungen.

Halten Sie bei der Bergabfahrt die Bremsen nicht betätigt, da dies das Fahrzeug beschädigen kann.

Prüfen Sie die Bremsflüssigkeitstand in regelmäßigen Abständen.

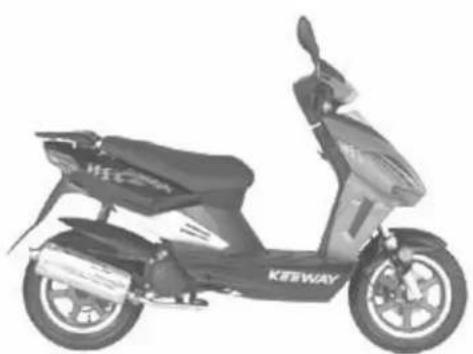

PARKEN

Lehnen Sie Ihren Motorroller nicht gegen eine Wand.

Stellen Sie Ihren Motorroller auf einem flachen, ebenen Untergrund ab.

Lassen Sie Ihren Motorroller nicht unbeaufsichtigt, vor allem nicht mit laufendem Motor oder steckendem Schlüssel.

Setzen Sie sich nicht auf das Fahrzeug, wenn es auf dem Hauptständer steht.

Berühren Sie keine Teile, die heiß sein könnten.

Beachten Sie folgendes, um eine lange Laufleistung des Motors zu gewährleisten:

0 - 100 km

Fahren Sie während der ersten 100 km langsam und bremsen Sie sanft. Vermeiden Sie plötzliches oder langanhaltendes Bremsen. Dadurch wird eine optimale Motorleistung und lange Lebensdauer des Fahrzeuges gewährleistet.

0 - 500 km

Fahren Sie während der ersten 500 km nicht mit einer Geschwindigkeit von mehr als 80 % der möglichen Höchstgeschwindigkeit des Fahrzeugs.

Nach 1000 km

Fahren Sie Ihren Motorroller langsam auch mit höheren Geschwindigkeiten (unter Beachtung der örtlichen Höchstgeschwindigkeiten), bis die maximale Leistung erzielt wird.

IDENTIFIZIEREN DES FAHRZEUGS

Wir empfehlen Ihnen, die Motorblocknummer, Rahmennummer und den Hersteller des Fahrzeugs in die unten aufgeführten Felder einzutragen, um das Fahrzeug bei Verlust oder Diebstahl besser identifizieren zu können.

Motorblocknummer ____

Rahmennummer ____

Marke KEEWAY

WICHTIG:

Das Ändern der Identifikationsnummern ist strafbar und führt zum Verlust der Garantie!

VE1E52CMG-4 3006876

Motorblocknummer

Prüfen Sie Ihr Fahrzeug in regelmäßigen Abständen, um es im besten Zustand zu erhalten und Unfälle zu verhindern.

Tägliche Prüfungen

Vergessen Sie nicht, Ihr Fahrzeug vor dem täglichen Gebrauch zu prüfen.

Regelmäßige Prüfungen

Führen Sie alle sechs Monate eine Rundumprüfung durch, um die bestmögliche Leistung sicherzustellen.

ACHTUNG:

Werden diese Prüfungen nicht durchgeführt, können Pannen und Unfälle entstehen.

Auch wenn das Fahrzeug längere Zeit nicht verwendet wurde, sollten in regelmäßigen Abständen Prüfungen durchgeführt werden. Es ist besonders wichtig, das Fahrzeug nach längerem Nichtgebrauch eingehend zu prüfen.

Prüfen Sie das Fahrzeug in häufigeren Abständen, wenn es bei Regen oder unter staubigen Bedingungen verwendet wird.

Wir empfehlen Ihnen, aufwendige Wartungen von Ihrer Keeway-Werkstatt vor Ort durchführen zu lassen.

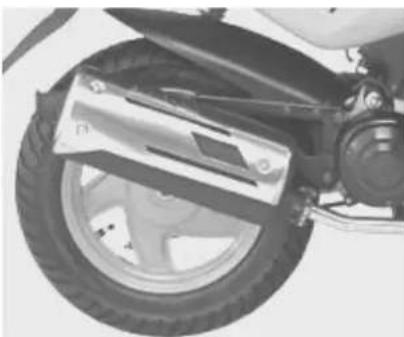

TÄGLICHE PRÜFUNGEN

Bremssystem

Prüfen Sie das Bremssystem auf einwandfreie Funktion und Dosierbarkeit der Bremskraft.

Reifen

Prüfen Sie die Reifen auf Risse oder andere Beschädigungen.

Stellen Sie sicher, dass das Profil der Reifen keinen ungewöhnlichen Verschleiß aufweist.

Prüfen Sie die Profiltiefe.

Motor

Prüfen Sie den Motorölstand.

Prüfen Sie den Motor auf ungewöhnliche Geräusche.

- Prüfen Sie, ob das Fahrzeug angemessen beschleunigt und bremst.

PRÜFEN IHRES MOTORROLLERS

Prüfen Sie Ihr Fahrzeug in regelmäßigen Abständen, um es im besten Zustand zu erhalten und Unfälle zu verhindern.

Tägliche Prüfungen

Vergessen Sie nicht, Ihr Fahrzeug vor dem täglichen Gebrauch zu prüfen.

Regelmäßige Prüfungen

Führen Sie alle sechs Monate eine Rundumprüfung durch, um die bestmögliche Leistung sicherzustellen.

ACHTUNG:

Werden diese Prüfungen nicht durchgeführt, können Pannen und Unfälle entstehen.

Auch wenn das Fahrzeug längere Zeit nicht verwendet wurde, sollten in regelmäßigen Abständen Prüfungen durchgeführt werden. Es ist besonders wichtig, das Fahrzeug nach längerem Nichtgebrauch eingehend zu prüfen.

Prüfen Sie das Fahrzeug in häufigeren Abständen, wenn es bei Regen oder unter staubigen Bedingungen verwendet wird.

Wir empfehlen Ihnen, aufwendige Wartungen von Ihrer Keeway-Werkstatt vor Ort durchführen zu lassen.

TÄGLICHE PRÜFUNGEN

Bremssystem

Prüfen Sie das Bremssystem auf einwandfreie Funktion und Dosierbarkeit der Bremskraft.

Reifen

Prüfen Sie die Reifen auf Risse oder andere Beschädigungen.

Stellen Sie sicher, dass das Profil der Reifen keinen ungewöhnlichen Verschleiß aufweist.

Prüfen Sie die Profiltiefe.

Motor

Prüfen Sie den Motorölstand.

Prüfen Sie den Motor auf ungewöhnliche Geräusche.

- Prüfen Sie, ob das Fahrzeug angemessen beschleunigt und bremst.

Im Folgenden zeigen wir Ihnen einige einfache Möglichkeiten Ihren Motorroller zu prüfen und zu warten.

BREMSEN

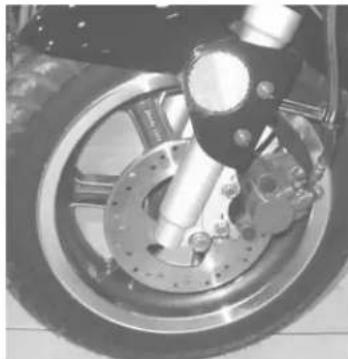

Prüfen der Scheibenbremse

Prüfen Sie die Bremsen von der Rückseite der Anbaupunkte aus. Erneuern Sie die beiden Scheiben, wenn diese stark verschlissen sind.

Bremsflüssigkeit nachfüllen

Füllen Sie Bremsflüssigkeit der Type DOT3 oder DOT4 nach, wenn sich der Bremsflüssigkeitsstand unter dem Minimum befindet.

Betätigen Sie den Hebel der Hinterradbremse, bis der Widerstand steigt, und messen Sie, ob sich der weitere Hebelweg im vorgeschriebenen Bereich befindet.

Stellen Sie den Hebelweg ein. Durch Drehen der Einstellmutter nach rechts wird der Hebelweg größer, durch Drehen nach links kleiner.

VORSICHT:

Verwenden Sie keine Bremsflüssigkeit geringer Qualität.

Lassen Sie die Bremsflüssigkeit nicht auf den Lack des Fahrzeugs gelangen, um ein Verbleichen oder Abblättern der Farbe zu verhindern.

VORSICHT:

Stellen Sie stets sicher, dass die Einstellschraube korrekt an der Oberfläche des Stifts anliegt.

HINWEIS:

Prüfen Sie den Hebelweg der Handbremse nach dem Einstellen noch einmal.

Betätigen Sie den Bremshebel kräftig um zu prüfen, ob die Anzeigelinie in den angezeigten Grenzwert der Bremse fällt.

1. Öffnen Sie die Sitzbank.

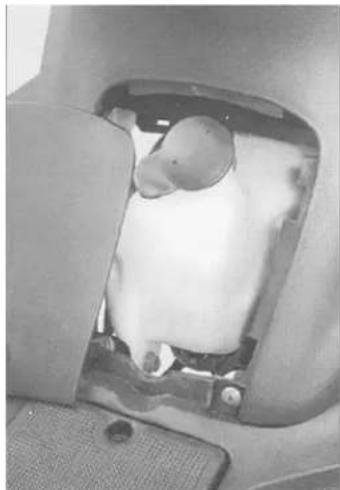

2. Nehmen Sie die Ölverschlusskappe ab. Der Ölstand muss zwischen dem Minimal- und dem Maximalwert liegen.

3. Füllen Sie gegebenenfalls das spezifizierte Öl nach.

4. Prüfen Sie den Ölstand in regelmäßigen Abständen.

Die Verwendung von Motoröl von minderer Qualität kann zu Schäden am Motor führen.

Stellen Sie das Fahrzeug beim Prüfen des Ölstands auf den Hauptständer und stellen Sie sicher, dass sich das Fahrzeug auf einer ebenen Fläche befindet.

GETRIEBEÖLWECHSEL

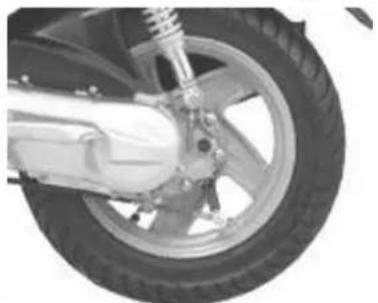

1. Drehen Sie die Ölablassschraube heraus
2. Lassen Sie das Öl ab. (Es ist leichter, das Öl bei warmen Motor abzulassen).
3. Befüllen Sie das Getriebegehäuse mit der korrekten Menge Öl.
4. Ziehen sie die Ölablassschaube fest.
5. Ziehen Sie die Ölverschlusskappe fest.

Der Luftfilter muss je nach Einsatz alle 1000 km gereinigt werden. Wenn das Fahrzeug häufig bei Regen oder unter staubigen Bedingungen verwendet wird, ist der Luftfilter häufiger zu reinigen. Reinigen

1. Stellen Sie den Motorroller auf den Hauptständer.
2. Lösen Sie die fünf Schrauben der Luftfilterabdeckung, um diese ausbauen zu können.
3. Säubern Sie den Filter mit Lösungsmittel und lassen Sie ihn trocknen.
4. Legen Sie den Filtereinsatz in reines Motoröl.
5. Bauen Sie den Filtereinsatz und das Gehäuse wieder ein.

VORSICHT:

Denken Sie daran, den Filtereinsatz auszutauschen, wenn er verschlissen ist.

Der inkorrekte Anbau des Filterelements kann dazu führen, dass Staub in den Motor eintritt, was Leistung und Lebensdauer des Fahrzeugs beeinträchtigen kann.

Prüfen Sie alle 1000 km (621 Meilen) den Elektrolyt der Batterie.

Prüfen der Batterie

1. Stellen Sie sicher, dass der Zündschalter auf AUS gestellt ist.

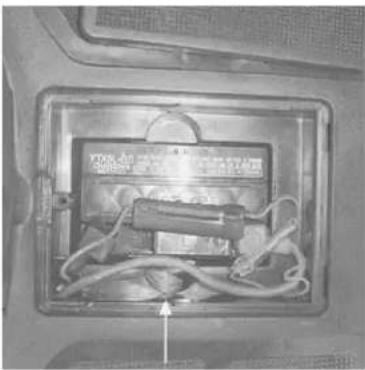

2. Öffnen Sie das Batteriefach.
3. Füllen Sie den Elektrolytstand auf. Dies gilt nicht für den wartungsfreien verschlossenen Behälter.

Achten Sie darauf die elektrolyte Flüssigkeit nicht zu verschütten. Der verschlossene Behälter der Batterie darf nicht geöffnet werden.

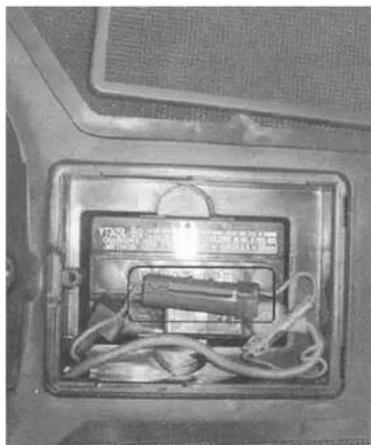

SICHERUNG

Prüfen Sie die Sicherung Ihres Motorrollers, wenn elektrische Bauteile nicht oder fehlerhaft funktionieren bzw. der Motor nicht anspringt.

Prüfen der Sicherung

Entnehmen Sie die Sicherung aus dem Gehäuse und ersetzen Sie diese, wenn Sie beschädigt ist.

Verwenden Sie keine Sicherungen mit inkorrektter Nennstromstärke.

VORSICHT:

Elektrische Bauteile sollten nur mit Original-Bauteilen oder vom Hersteller empfohlenen Marken ersetzt werden, um eine korrekte Batterieleistung sicherzustellen.

Vermeiden Sie übermäßiges Reinigen des Bereichs um die Sicherung.

HINWEIS:

Transportieren Sie das Fahrzeug zu einer Keeway-Werkstatt, wenn die Sicherung kurz nach dem Wechsel durchbrennt.

1. Nehmen Sie den Schmutz mit einem feuchten, weichen Tuch auf.
2. Verwenden Sie einen neutralen Reiniger und reinigen Sie den Motorroller mit Wasser, um hartnäckigen Schmutz zu entfernen.
3. Entfernen Sie Wasserrückstände mit einem sauberen, weichen Tuch.

HINWEIS:

Es wird empfohlen, Lack und Kunststoffteile mit Wachs einzureiben, um Beschädigungen durch Kratzer und Steinschlag zu verhindern.

VORSICHT:

Reinigen Sie den Motorroller erst, wenn der Motor abgekühlt ist.

Vermeiden Sie den Eintritt von Wasser in den Schalldämpfer, den Luftfilter und elektrische Bauteile, um Rostbildung und das Auftreten von Kurzschlüssen zu vermeiden.

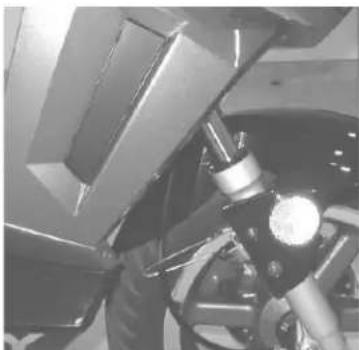

Fahren Sie nach dem Reinigen Ihres Motorrollers langsam und vorsichtig, da die Bremsleistung möglicherweise durch Wasserrückstände beeinträchtigt ist.

Es wird empfohlen, den Motorroller vor dem Fahren trocknen zulassen.

AUFBEWAHRUNG

VORSICHT:

Schützen Sie den Motor und den Auspuff mit einem Staubschutz, wenn die Oberfläche abgekühlt ist.

HINWEIS:

Beachten Sie bei einer längeren Standzeit bitte folgende Punkte:

1. Es ist von großer Bedeutung, alle Teile durch Wachs vor dem Rosten zu schützen.
2. Bauen Sie die Batterie aus, um sie zu erhalten und vor Entladung zu schützen. Lagern Sie sie an einem gut belüfteten, vor direkter Sonneneinstrahlung geschützten Ort. Klemmen Sie den negativen Batteriepol ab, wenn Sie die Batterie nicht zur Lagerung ausbauen möchten.
3. Lassen Sie das Benzin aus dem Vergaser ab, um Rostbildung zu verhindern.

NACH DER AUFBEWAHRUNG

Reinigen Sie Ihren Motorroller.

Prüfen Sie die Ladung der Batterie und laden Sie diese ggf. auf.

Prüfen Sie den Öl- und Kraftstoffstand.

Führen Sie eine gründliche Prüfung aller Teile und Abläufe durch, bevor Sie das Fahrzeug verwenden.

VORSICHT:

Prüfen Sie Ihr Fahrzeug nach einer langen Standzeit zunächst bei niedrigen Geschwindigkeiten.

TECHNISCHE DATEN

Voreingestellter Bremshebelweg: 15 – 25 mm (1/4 Zoll)

Vorderer Reifendruck: 220 Kpa (32 psi)

Hinterer Reifendruck: 220 Kpa (32 psi)

Zündkerzentyp: NGK /R/BR8HSA

Zündkerzen-Elektrodenabstand 0,6-0,8 mm

Batteriekapazität: 12 V-4Ah Yuasa YTX5L-BS

Scheinwerfer Abblendlicht/Fernlicht: 12 V 35 / 35 W

Bremsleuchte, Rückleuchte: 12 V 21 / 5 W

Blinkleuchte: 12 V / 10 W

Sicherung: 8 A

SPEZIFIKATIONEN

Type KEEWAY Matrix

Bauart und Hubraum des Motors: 2-Takt 49,8 cm ^3

Zylinder: 1

Kühlung Luft

Bohrung X Hub: 41 x 37,5 mm

Startsystem Elektrisch und Kickstart

Zündung: CDI

Kupplung: Automatik, Fliehkraftkupplung

Schaltung: Automatik

Länge: 1830 mm

Breite: 680 mm

Höhe: 1150 mm

Trockengewicht: 86 kg

Erlaubte Anzahl Personen : 2 (Mofa 25km/h 1 Person)

Federung: Hydraulisch

Vorderradbremse: Scheibe

Hinterradbremse: Trommel

Vorderreifen: 120/70-12 51J

Hinterreifen: 130/70-12 56J

Kraftstofftankinhalt: 5,2 l

Motorölbehälterinhalt: 1 Liter 2-Taktöl (2T Öl)

Getriebeöltyp: SAE 85 W 90

Getriebeölkapazität: 0,1 l

SERVICEPLAN

PERIODISCHE WARTUNGSÜBERSICHT
BAUTEIL	ANMERKUNGEN
		Km	1000	4000	8000	12000	16000	20000	24000
Allgemeine Wartung			I	I	I	I	I	I	I
Luftfilterelement			C	C	C	C	C	C	C
Zündkerze			C	I	I	R	I	R	I
Kraftstofffilter für Einbau in Leitung			R	R	R	R	R	R	R
Vergaser			I/C	IIA	IIC	IIA	IIC	IIA	I/C
Fahrgriff			IIR	I/R	IIR	IIR	IIR	IIR	IIR
Kabelstränge, Muttern, Schrauben, Befestigungselemente, Clips und Dichtungen			IIA	IIA	IIA	IIA	IIA	I/A	I/A
Bremse vorn und Bremse hinten	Ggf. erneuern		I	I	I	I	I	I	I
Federung			I		I		I		I
Keilriemen					I	R	I	R	I
Variator						I		I
Kupplung	Ggf. Kupplungsbacken/-beläge erneuern					I		I
BAUTEIL	ANMERKUNGEN
		Km	1000	4000	8000	12000	16000	20000	24000
Getriebeöl			I		I	R	R	R	R
Elektrische Bauteile			I	I	I	I	I	I	I
Zylinderkopf						I/C		I/C
Auspuff						I/C		I/C
Vorderes und hinteres Radlager					I	R	I	R	I
A - Einstellen C - Reinigen I - Prüfen R - Erneuern

SCHMIERÖLTABELLE

SCHMIERÖLTABELLE
BAUTEIL	ART DER SCHMIERUNG	KILOMETERZÄHLERSTAND
		Meilen
		Km	1000	4000	8000	12000	16000	20000	24000
Getriebeöl	SAE 80 W 90			R	R	R	R	R	R
Bremshebel	OKS-400 (Vielzweck-Schmierfett auf Lithiumbasis)				R	R		R R	RR
Scheibenbremsflüssigkeit	DOT 3 oder DOT4						danach einmal jährlich erneuern
Federbeinöl	Federbeinöl		I	I	I	T	I	I	I
Tachometer-Zahnrad	OKS-400 (Vielzweck-Schmierfett auf Lithiumbasis)					I	I R	R
Ölpumpen-Zahnrad	OKS-400 (Vielzweck-Schmierfett auf Lithiumbasis)				I/R	I/R	I/R	I/R	I/R
BAUTEIL	ART DER SCHMIERUNG	KILOMETERZÄHLERSTAND
		Km	1000	4000	8000	12000	16000	20000	24000
Lenklager	OKS-400 (Vielzweck-Schmierfett auf Lithiumbasis)						I	R
Radlager	OKS-400 (Vielzweck-Schmierfett auf Lithiumbasis)				I	R	I	R	R
Bremsbetätigungsstift	OKS-400 (Vielzweck-Schmierfett auf Lithiumbasis)					I		I
Batterieanschlüsse	Petroleum-Schmierfett		I	I	I	I	I	I	I
I - Prüfen R - Erneuern T - Nachfüllen

EMPFEHLUNGEN FÜR DIE SICHERE, OPTIMALE LEISTUNG DES FAHRZEUGS

Starten Sie den Motor nicht und verwenden Sie das Fahrzeug nicht, wenn die Batterie nicht korrekt angeschlossen ist, da dies elektrischen Bauteilen erheblichen Schaden zufügen kann.

Ziehen Sie das Batteriekabel ab, wenn das Fahrzeug für lange Zeit nicht verwendet wird. Prüfen Sie die Batterie alle zwei Wochen und laden Sie diese gegebenenfalls.

Bauen Sie die Batterie aus dem Fahrzeug und laden Sie sie für mindestens 24 Stunden mit einem Langsamladegerät vollständig auf, wenn Sie das Fahrzeug längere Zeit oder über Winter lagern wollen. Laden Sie die Batterie einmal im Monat, wenn sie bei Temperaturen unter 15°C gelagert wird. Lagern Sie die Batterie an einem für Kinder unzugänglichen Ort.

Lagern Sie die Batterie an einem kalten, trockenen Ort und schützen Sie sie vor direkter Sonneneinstrahlung.

EMPFOHLENE EINSTELLUNGEN DES VERGASERS

Vorgehensweise zur Einstellung der Luftschraube/Gemischschraube

1. Schritt – Motor mit normaler Betriebstemperatur betreiben

2. Schritt – Motordrehzahl auf 1800 +/- 100 U/min einstellen

3. Schritt – Luftschraube/Gemischschraube 1,5 +/- 0,5 Umdrehungen herausdrehen (gegen den Uhrzeigersinn)

4. Schritt – Motordrehzahl erneut auf 1800 +/- 100 U/min einstellen

VERWENDBARE ZÜNDKERZEN
HERSTELLER	TYP
N G K	NGK/BR8HSA
CHAMPION	RL78C
BOSCH	WR3AC
TORCH	E8RC

SERVICEPLAN

Fahrgestellnummer:

AUSLIEFERUNGSINSPEKTION

Kilometerstand ....

Händlerstempel / Datum

Kunde: Unterschrift:

1. INSPEKTION 1000 km

Händlerstempel / Datum

1. INSPEKTION 4000

Kilometerstand...... Kilometerstand ......

Händlerstempel / Datum Händlerstempel / Datum

1. INSPEKTION 8000

2. INSPEKTION

12000 km

Kilometerstand......

Händlerstempel / Datum 16000 km

Kilometerstand .....

1. INSPEKTION

20000 km

Kilometerstand ...... Händlerstempel / Datum

5

1. INSPEKTION

12000 km

Kilometerstand......

Händlerstempel / Datum 16000 km

Kilometerstand .....

1. INSPEKTION

20000 km

Kilometerstand ...... Händlerstempel / Datum

5

WICHTIG

BITTE STELLEN SIE SICHER, DASS DIE INSPEKTIONEN DES FAHRZEUGS NACH DEN ANGEGEBENEN INTERVALLEN DURCHGEFÜHRT WERDEN. ES GILT DER WERT, DER ZUERST EINTRITT. SÄMTLICHE INSPEKTIONEN DÜRFEN NUR DURCH AUTORISIERTE KEEWAY-HÄNDLER / WERKSTÄTTEN DURCHGEFÜHRT WERDEN.

FEHLERSUCHE

FEHLERSUCHE
S. Nr.	BEANSTANDUNG	URSACHE	ABSTELLMASSNAHME
	MOTOR
1 Probleme beim Starten FEHLEN	DER ZÜNDFUNKE
1. Zündkerze oder Zündkerzenstecker beschädigt Erneuern
2. Zündkerze verschmutzt oder feucht			Reinigen und Elektrodenabstand auf 0,5 mm einstellen
		3. COI und Zündspuleneinheit oder Ständerspule defekt	Erneuern
4. Zündkabel unterbrochen oder kurzgeschlossen Erneuern
	5. Zündschalter defekt Erneuern
		FEHLENDE KRAFTSTOFFVERSORGUNG DES VERGASERS
1. Öffnung in Anschluss an Kraftstoffbehälter verstopft			Reinigen
2. Kraftstoffpumpe verstopft oder defekt Reinigen oder erneuern
3. Vergaser-Membranventil beschädigt Erneuern
		4. Kraftstoffleitung verstopft oder Unterdruckleitung beschädigt	Reinigen oder erneuern
	VERGASER
1.	Starterdüse verstopft Reinigen
		2. Luftundichtigkeit an Dichtung zwischen Anlassergehäuse und Vergaser	Vergaser auf Dichtheit prüfen, Dichtung erneuern
		3. Luftundichtigkeit an Vergaseranschlüssen oder Unterdruckleitungsanschluss	Prüfen und erneuern
	VERDICHTUNGSDRUCK ZU GERING
1.	Zylinder oder Kolbenringe übermäßig verschlissen Erneuern
2.	Kolbenring fest Reparieren oder erneuern
		3. Gasundichtigkeit an Dichtung von Kurbelgehäuse, Zylinder oder Zylinderkopf	Reparieren oder erneuern
4.	Membranventil beschädigt Erneuern
5.	Zündkerze lose Festziehen
6.	Kolben gebrochen, gerissen oder ausgefallen Erneuern
2	Motor startet, aber stirbt ab	1. Kohlenstoffablagerungen auf Zündkerze Reinigen
		2. COI und Zündspuleneinheit defekt Erneuern
3.	Kraftstoffleitung verstopft	Reinigen
4.	Vergaserdüsen verstopft	Reinigen
5.	Auspuffrohr verstopft Reinigen
3	Klappergeräusch vom Motor	GERÄUSCHBILDUNG DES KOLBENS
		1. Kolben oder Zylinder verschlissen	Erneuern
2.	Kohlenstoffablagerungen im Brennraum Reinigen
	MOTOR
		3. Kolbenbolzen fest oder Kolbenauge verschlissen	Erneuern
		4. Kolbenringe oder Kolbenringnuten verschlissen	Erneuern
		GERÄUSCHBILDUNG DER KURBELWELLE
		1. Kurbelwellenlager verschlossen oder durch Überhitzung beschädigt	Erneuern
		2. Pleuelfußlager verschlossen oder durch Überhitzung beschädigt	Erneuern
GERÄUSCHBILDUNG DES GETRIEBES
1. Gänge verschlossen oder schleifen Erneuern
		2. Lager der Antriebswelle oder Hinterachswelle verschlossen oder beschädigt	Erneuern
4	Unzureichende Motorleistung	1. Zylinder oder Kolbenringe übermäßig verschlossen	Erneuern
2. Kolbenring fest Erneuern
3. Gasaustritt an der Kurbelwellendichtung Erneuern
	4. Inkorrekter Zündkerzen-Elektrodenabstand		Einstellen oder erneuern
5. Luftfilterelement verstopft Reinigen
		6. Kraftstoffstand in Schwimmerkammer nicht korrekte eingestellt	Einstellen oder erneuern
7. Luftfilterelement verstopft Reinigen
8. Ansaugleitung undicht Festziehen oder erneuern
9. Keilriemen rutscht durch oder ist verschlossen. Erneuern
10. Rollen des Variators beschädigt / verschlossen Erneuern
11. Variator-Gegendruckfeder ermüdet			Erneuern
		12. Inkorrekte Menge des Luft-/Kraftstoff-Gemischsaufgrund eines defekten Startsystems	Erneuern
5	Motor überhitzt	1. Starke Kohlenstoffablagerungen auf Kolbennase	Reinigen
2. Defekte Ölpumpe oder Ölkreislauf verstopft Erneuern und reinigen
3. Kraftstoffstand in Schwimmerkammer zu gering Einstellen oder erneuern
		4. Luftundichtigkeit der vorderen Ansaugleitung	Festziehen oder erneuern
S. Nr.	BEANSTANDUNG URSACHE		ABSTELLMASSNAHME
1.	Verwendung einer inkorrekten Zündkerze Erneuern
2.	Auspuffrohr/Schalldämpfer verstopft Reinigen oder erneuern
	VERGASER
1.	Leerlaufdüse verstopft oder lose Probleme im Leerlauf oder bei geringer Drehzahl	Prüfen und reinigen
		2. Luftaustritt an Vergaserdichtung, Unterdruckleitung oder Anlasser	Prüfen und erneuern
	VERGASER
3.	Leerlaufdüse verstopft Prüfen und reinigen
4.	Starterdüse nicht vollständig geschlossen Prüfen und erneuern
2	Probleme bei mittleren oder hohen Drehzahlen	1. Hauptdüse oder Hauptluftdüse verstopft Prüfen und reinigen	reinigen
2.	Nadeldüse verstopft Prüfen und reinigen
3.	Kraftstoffstand inkorrekt eingestellt Prüfen und erneuern
4.	Drosselklappe funktioniert nicht korrekt		Drosselklappe auf korrekte Funktion prüfen
5.	Kraftstofffilter verstopft	Prüfen und reinigen
3	Leerlauf und Kraftstoffstandschwankungen	1. Nadelventil verschlissen oder beschädigt	Erneuern
		2. Feder des Nadelventils gebrochen	Erneuern
		3. Schwimmer funktioniert nicht korrekt	Prüfen und einstellen
4.	Nadelventil verstopft	Reinigen
		5. Kraftstoffstand zu hoch oder zu gering	Entsprechend einstellen
	BREMSEN
1	Unzureichende Bremsleistung	1. Bremsflüssigkeitsundichtigkeit des Hydrauliksystems	Reparieren oder erneuern
	2. Bremsbeläge verschlissen Erneuern
3. Reibfläche des Bremsbelags mit Öl verschmutzt			Bremsscheibe und Bremsbeläge reinigen
4. Bremsscheibe verschlissen Erneuern
5. Lufteintritt in das Hydrauliksystem Luft ablassen
6. Bremsschuh verschlissen Erneuern
		7. Reibflächen der Bremsschuhe mit Öl verschmutzt	Erneuern
8. Bremstrommel übermäßig verschlissen Erneuern
9. Übermäßiges Spiel des Bremshebels Einstellen
2	Quietschen einer Bremse	1. Kohlenstoffablagerungen auf Belagoberfläche	Oberfläche mit Sandpapier reinigen
2. Bremsbelag ungleichmäßig verschlissen			Andern und einbauen
3. Radlager beschädigt Erneuern
4. Bremsbelag verschlissen Erneuern
5. Bremsflüssigkeit durch Fremdkörper verschmutzt Bremsflüssigkeit erneuern
6. Rücklaufanschluss des Geberzylinders verstopft Zerlegen und reinigen
		7. Oberfläche des Bremsschuhs verglast	Oberfläche mit Sandpapier reinigen
8. Vordere oder hintere Radachse lose			Mit spezifiziertem Drehmoment festziehen

GARANTIE

Für alle Keeway-Fahrzeuge wird eine Gewährleistung von 24 Monaten ab Kaufdatum und ohne Km-Beschränkung gewährt. Die Gewährleistung besteht im kostenlosen Austausch durch Original-Ersatzteile bzw. durch Reparatur.

Die Garantieleistung kann nur durch einen autorisierten Keeway-Vertragshändler oder Keeway-Vertragswerkstätte (nachstehend Partner genannt) erbracht werden.

Die Garantieansprüche verfallen wenn:

• das Fahrzeug durch einen nicht autorisierten Partner repariert oder verändert wurde.
• die Fahrgestellnummer oder Motornummer manipuliert wurde.
• der Serviceplan nicht eingehalten wurde bzw. die Serviceleistungen durch einen nicht autorisierten Partner erfolgte.
• eine nicht widmungsgemäße Verwendung des Fahrzeugs erfolgte oder dieses für Wettfahrten bzw. zu Wettbewerbszwecken verwendet wurde.

Ausgeschlossen von der Garantie sind:

• alle Wartungs- oder sonstigen Arbeiten, die durch Abnutzung, Beschädigung oder Nichtbeachtung der Herstellerangaben entstehen.
• alle Abnutzungen, Geräuschentwicklung, Schwingungen die die Fahrzeug- und Fahreigenschaften nicht beeinträchtigen.
• Leichtes Austreten von Flüssigkeiten, die keinen wesentlichen Flüssigkeitsverlust bewirken.
• Nachstehende Bauteile oder Materialen (ausgenommen Material oder Herstellungsfehler)

Luftfilter, Ölfilter, Öl, Bremsflüssigkeit, Gabelöl

Kupplungsscheiben, Bremsbeläge, Variator-Fliehkraftmassen,

Kabel, Lampen, Sicherungen,

Sitzbankdichtungen, Pedalschuhe, Aufkleber,

Auspuff, Reifen, Batterie, Ständer, Sitze.

Ferner gelten unsere Allgemeinen Garantiebestimmungen im Keeway-Kundendienstscheckheft

Bedienungsanleitung für Motorrad Alarmanlage

Funktions Tasten	Funktion	Status	Bedienung	Bemerkungen
Alarmanlage Ein/Aus	Alarmanlage scharf schalten	Alarm aus	Einmal kurz drücken	Blinker blinkt 1 Mal, Hupe ertönt 1 Mal - die Alarmanlage wird nach 3 Sekunden scharf geschaltetArten des Alarms: (bei Berührung/Erschütterung)Einmaliges drücken der Funktionstaste:Blinker blinkt 1 Mal, Hupe DauertonZweimaliges drücken der Funktionstaste innerhalb 3 Sek.Blinker deaktiviert, Hupe Dauerton, Motor nicht startbar
	Alarmanlage unscharf schalten	Alarm ein	Einmal kurz drücken	Blinker blinkt 2 Mal, Hupe ertönt 2 Mal und die Alarmanlage wird nach 3 Sekunden inaktiv geschaltetWenn die Anlage auf "Stummen Alarm" eingestellt ist erfolgt kein Hupton
	Alarm unterbrechen	Alarm	Irgendeine andere Taste	Der Alarm wird zurückgesetzt und der vorherige Status der Alarmanlage bleibt aktiv
	Motor abstellen	Motor läuft	Einmal kurz drücken	Der Motor wird sofort abgestellt und es funktionieren keine Funktionstasten innerhalb von 3 Sekunden
Fernstart	Motor starten	Alarm ein oder aus	Zweimal drücken	Bei erstem Drücken leuchten Blinker, bei zweitem Drücken innerhalb von 3 Sekunden wird der Motor gestartet
Gruppenfunktion	Stummer Alarm	Alarm ein	Beide Tasten gleichzeitig drücken	Blinker blinkt 1 Mal, Kein Hupton und der Modus "Stummer Alarm" wird nach 3 Sekunden aktiviert:Arton deo Stummen Alarmo: (bei Berührung/Erschütterung)Einmaliges drücken beider Funktionstasten:Blinker blinkt 1 Mal, Hupe kein TonZweimaliges drücken beider Funktionstaste innerhalb 3 Sek.Blinker blinkt 15 Min., Hupe stumm, Motor nicht startbar
	Einstellen der Empfindlichkeit	Alarm aus	Beide Tasten gleichzeitig drücken	Blinker leuchtet, Hupe ertönt 1 MalEinstellung: (Mittlere Empfindlichkeit wird bei Aufruf der Funktion automatisch gesetzt)Drücken derTaste erhöht die Empfindlichkeit um 1 StufeDrücken derTaste vermindert die Empfindlichkeit um 1 StufeBestätigung erfolgt jeweils durch 1 Mal Blink- und HupsignalWerden mehr als 3 Stufen in eine Richtung eingestellt, so wird durch 2-maliges Blink- und Hupsignal angezeigt, dass die Einstellung fehlgeschlagen ist. Die Funktion wird beendetDurch gleichzeitiges drücken beider Tasten wird die Einstellung beendet.Die erfolgreiche Speicherung wird durch 3-maliges Blink-Hupsignal bestätigt
	Diebstahl verhinderung	Motor läuft	Beide Tasten gleichzeitig drücken	Bestätigung durch Blink- und Hupsignal erfolgt 1 Mal.Nach 5 Sekunden: Blinker blinken und Hupe gibt Dauerton. Motor abgeschaltet.Drücken derTaste deaktiviert die Funktion
