BEDIENUNGSANLEITUNG VH-CD060 VIETA

Bitte lesen Sie die Bedienungsanleitung vor der ersten Benutzung des Produktes, und heben Sie sie für zukünftige Fragen gut auf.

SICHERHEITSMASSNAHMEN 4

WICHTIGE HINWEISE 5

STROMANSCHLUSS

Stromanschluss 6

FERNBEDIENUNG BEDIENUNG

Einlegen der Batterien 7

Bedienung der Fernbedienung 7

Funktionen der Fernbedienung 8 - 9

VORDERSEITE UND ANSCHLÜSSE

Vorderseite 10

RÜCKWAND UND ANSCHLÜSSE

Anschlüsse 11

Erläuterung der VFD-Anzeige 11

ANSCHLUSS AN VERSTÄRKER

Layout Audio-Anschluss 12

BEDIENUNG UND FUNKTIONEN 13 - 14

FEHLERBEHEBUNG 15

TECHNISCHE DATEN 16

Ein Dreieck mit einem Blitz-Symbol weist den Benutzer auf "gefährliche Spannung" ohne Isolierung im Gehäuse hin, die hoch genug sein kann, um einen elektrischen Schlag verursachen zu können.

Ein Dreieck mit einem Ausrufezeichen weist den Benutzer auf wichtige Anweisungen zu Verwendung und Wartung in der beiliegenden Anleitung hin, die sorgsam durchgelesen werden sollten.

Ein Symbol für KLASSE II (doppelte Isolierung)

WARNUNG: UM DIE GEFAHR VON FEUER ODER STROMSCHLAG ZU VERRINGERN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. NICHT DAS GEHÄUSE ÖFFNEN -- GEFÄHRLICHE SPANNUNG. Nur qualifizierte Techniker dürfen Reparatur und Service durchführen.

VORSICHT: wenn der Stecker des Netzkabels ersetzt werden muss, ist es wichtig, dass der Ersatz identisch mit dem zu ersetzenden Stecker ist, oder dass der neue Stecker vom Hersteller empfohlen wurde.

UM EINEN STROMSCHLAG ZU VERHINDERN IST ES WICHTIG, DEN STECKER RICHTIG IN DIE BUCHSE ZU STECKEN.

WICHTIGE HINWEISE

Bedienungsanweisung

• Die Ober- und Rückseite des Geräts kann nach längerem Gebrauch warm werden. Dies geschieht nicht aufgrund eines Defektes.
• Schalten Sie die Stromversorgung aus, wenn das Gerät nicht benutzt wird.

Stromkabel schützen

• Befolgen Sie die Anweisungen unten, um Betriebsstörungen, elektrische Schläge, Feuer oder Verletzungen zu verhindern:
• Halten Sie den Stecker fest, wenn Sie ihn in die Steckdose stecken.
• Vermeiden Sie Hitze-produzierende Geräte.
• Legen Sie keine Gegenstände auf das Netzkabel.
• Führen Sie keine Wartungsarbeiten oder Änderungen am Netzkabel durch.

Positionierung

Positionieren Sie das Gerät nicht in einem der folgenden Plätze:

• in Sonnenlicht, Wärme erzeugenden Geräten oder in einem geschlossenen Rack.
• an Orten mit hohen Temperaturen (40 Grad Celsius oder mehr) oder hoher Luftfeuchtigkeit (90% oder mehr).
• an schmutzigen Orten, da einige der Innenteile beschädigt werden können.

Stecken Sie nicht Ihre Finger oder andere Gegenstände in das Gerät

• Das Berühren der Innenteile ist gefährlich und kann Verletzungen oder Schäden verursachen. Öffnen Sie nicht das
  Gehäuse.
• Legen Sie keine Fremdkörper in das Gerät.

Störungen

Wenn Sie das Gerät in die Nähe eines Fernsehers, Radios oder Video-Player stellen, kann dies die Bild- und Tonqualität beeinträchtigen.

In diesem Fall positionieren Sie das Gerät weiter entfernt vom Fernseher, Radio oder Video-Player.

Kondensation

Kondensation kann in den folgenden Fällen auftreten:

• Wenn das Gerät direkt von einem kalten in einen warmen Ort gebracht wird.
• Wenn das Gerät in einem Raum eingesetzt wird, wo die Heizkörper gerade eingeschaltet sind, oder an einem Ort, wo die kalte Luft der Klimaanlage auf das Gerät gerichtet ist.
• Wenn das Gerät im Sommer in einer warmen und feuchten Raum benutzt wird, nachdem es aus einem klimatisierten Raum entfernt wurde.
• Wenn es Dampf oder eine hohe Luftfeuchtigkeit im Raum gibt.

Bei Kondensation wird das Gerät nicht richtig funktionieren.

- Schalten Sie das Gerät aus. Ziehen Sie den Stecker aus der Steckdose und lassen Sie das Gerät für 2-3 Stunden ruhen. Das Gerät hat sich dann angepasst an die Umgebung und jegliche Kondensation wird verschwunden sein.

Nicht das Gerät einzuschalten, bevor alle Verbindungen korrekt hergestellt wurden. Prüfen Sie, ob alle Anschlüsse ordnungsgemäß vor dem Einschalten hergestellt wurden. Überprüfen Sie, ob die Netzspannung 220-240V AC50Hz ist, bevor Sie das Gerät einschalten.

Stromanschluss

Überprüfen Sie, dass alle anderen Anschlüsse korrekt sind, bevor Sie den Netzstecker in die Steckdose stecken.

Stecken Sie den Stecker dann in eine geeignete Steckdose.

Wird das Gerät im Ausland verwendet, brauchen Sie möglicherweise einen Adapter.

INSTALLATION DER FERNBEDIENUNG

Einlegen der Batterien

1. Abdeckung wie dargestellt entfernen.

1. Abdeckung aufsetzen.

1. Zwei Batterien Typ AAA/R03/UM4 in das Batteriefach einlegen. Stellen Sie sicher, dass die Batterien richtig herum eingelegt sind (siehe Zeichnung am End

• Alte und neue Batterien, sowie verschiedene Batterietypen, nicht miteinander mischen.
• Wenn die Fernbedienung über einen langen Zeitraum nicht benutzt wird, entfernen Sie die Batterien aus dem Batteriefach, um Korrosion zu vermeiden.

Benutzung der Fernbedienung

Richten Sie die Fernbedienung auf den Sensor an der Vorderseite des Geräts. Wird das Signal der Fernbedienung empfangen, so reagiert das Gerät entsprechend. Die Fernbedienung funktioniert bei einer Reichweite bis zu 6 Metern.

• Bei starkem Licht ist die Funktionsfähigkeit der Fernbedienung einsgeschränkt. Sollte dies ein Problem darstellen, positionieren Sie das Gerät um.
• Störungen können auftreten, wenn andere Fernbedienungen in der Nähe des Geräts verwendet werden.
• Legen Sie keine Gegenstände auf die Fernbedienung, da die Batterien leer werden können, wenn eine Taste ständig gedrückt wird.
• Vergewissern Sie sich, dass sich keine Hindernisse zwischen Fernbedienung und Gerät befinden.
• Stellen Sie das Gerät nicht hinter getöntes Glas, da es die maximale Reichweite der Fernbedienung reduzieren kann.

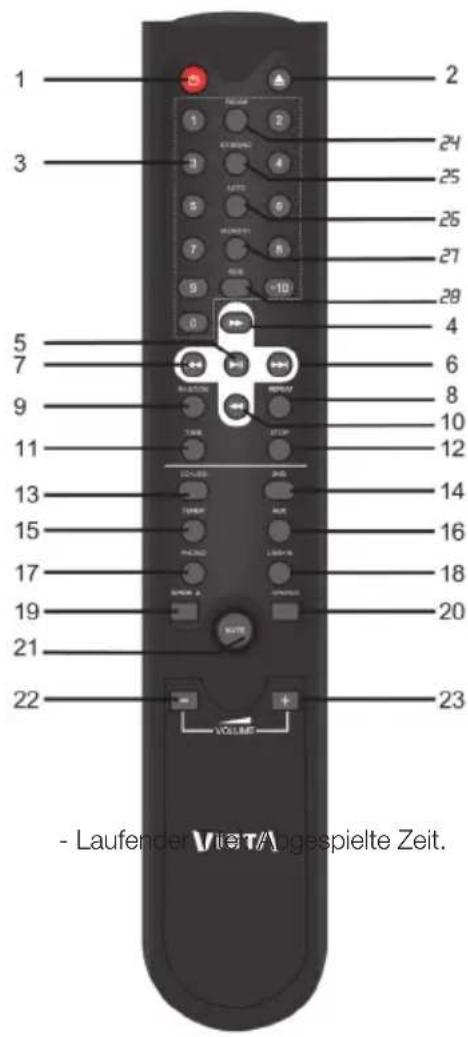

FERNBEDIENUNG BEDIENUNG

1 2 3 24 25 26 27 28 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 - Laufender Viert Abgespielte Zeit.

Receiver auszuwählen.

1	Power	Um die Einheit(en) in den Standby
2	Eject – Auswerfen	Öffnen und schließen des Disk-Faches.
3	Nummer (0,1 - 10, + 10)	a. Zifferntasten (0,1 - 10 +10): wählt Tracksb. Zifferntasten (0,1 - 10 +10): Speichern von Hinweis: +10 kann von 10+ gedrückt werdenz.B. 15, +10 einmal drücken und dann 5,ej,para 15, pulse +10 una vez y después 5 para z.B. 25, indem man zweimal +10
4	>>	Schneller Vorlauf in CD-Wiedergabe oder manuelle
5	>II	Play/Pause:
6	>>I	Skip (>> I)/ Weiter: Wählt den nächsten Titel auf der
7	I<<	Skip (I<<)/Vorher: Wählt den letzten Titel der CD,
8	REPEAT (WIEDERHOLEN)	Wiederholt ein einzelnes Lied oder alle Lieder der
9	PRO/RDM	PRO (Programm) nur bei VH-CD060;RDM (Random = Zufallswiedergabe) nur bei
10	<<	Spult in der Wiedergabe die CD schnell zurück,
11	TIME (ZEIT)	Knopf nach Zeiten und Sendungen drücken- Laufender Titel: Verbleibende Zeit.- Gesamt Titel: Abgespielte Zeit der- Gesamt Titel: Verbleibende Zeit der
12	STOP	Stoppt die Wiedergabe im CD-Player.
13	CD/USB	Um CD/USB-Quelle im Verstärker oder Receiver wiederholt drücken, um CD oder USB-Quelle
14	DVD	Um DVD-Quelle im Verstärker oder Receiver
15	TUNER	Um Tuner im Verstärker oder Receiver
16	AUX	Um AUX im Verstärker oder Receiver
17	PHONO	Um PHONO im Verstärker oder Receiver
18	LINE IN	Um Line-in-Quelle (3,5 mm Stöpsel in Vorder- oder
19	SPKRS A	Lautsprecher-Auswahl, um A-Lautsprecher
20	SPKRS B	Lautsprecher-Auswahl, um B-Lautsprecher
21	MUTE (STUMM)	Um Ton im Verstärker oder Receiver stumm
22	VOLUME -	Um eine niedrigere Lautstärke zu wählen.
23	VOLUME +	Um eine größere Lautstärke zu wählen.
24	FM/AM	Für Tuner: Wechselt zwischen FM oder
25	ST/MONO	Für Tuner: Wechselt zwischen Stereo oder Mono
26	AUTO	Für Tuner: Sendersuchlauf im Tuner.
27	MEMORY	Für Tuner: Lieblingssender speichern
28	RDS	Für Tuner: Aktiviert RDS-Information der

	√	√	×	×	×
auf VH-CD030, VH-CD060.Voreinstellungen auf VH-HT010 & VH-HR065;(z.B. 10, drücken Sie +10 Knopf und 0 Knopf;um CD-Lied oder Tuner Voreinstellung 15 auszuwählen. seleccionar la pista del CD o el preajuste de la radio.	√	√	√	√	×
Sendersuche vorwärts im Tuner.	√	√	√	√	×
Start und Wiedergabe anhalten.	√	√	×	√	×
CD, und die nächste Voreinstellung im Tuner.	√	√	√	√	×
und die letzte Voreinstellung im Tuner.	√	√	√	√	×
CD oder des USB-Sticks.	√	√	×	√	×
Programmiert Titel einer CD in einer bestimmten Reihenfolge.VH-CD030: Alle Titel werden in zufälliger Reihenfolge abgespielt.	√	√	×	×	×
manuelles Rückwärts-Tuning im Tuner.	√	√	√	√	×
(bei CD Disk).	√	×	×	×	×
	√	√	×	√	×
auszuwählen; Hinweis: Bei VH-CD030	√	×	×	√	√
auszuwählen.	×	×	×	√	√
auszuwählen.	×	×	√	√	√
auszuwählen.	×	×	×	√	√
auszuwählen.	×	×	×	√	√
Rückseite) im Verstärker oder	×	×	×	√	√
auszuwählen.	×	×	×	×	√
auszuwählen.	×	×	×	×	√
zu schalten.	×	×	×	√	√
	×	×	×	√	√
	×	×	×	√	√
AM Modus.	×	×	√	×	×
im Tuner.	×	×	√	√	×
	×	×	√	√	×
(Anleitung Ziffern).	×	×	√	√	×
erreichbaren Sender.	×	×	√	×	×

VORDERSEITE UND ANSCHLÜSSE

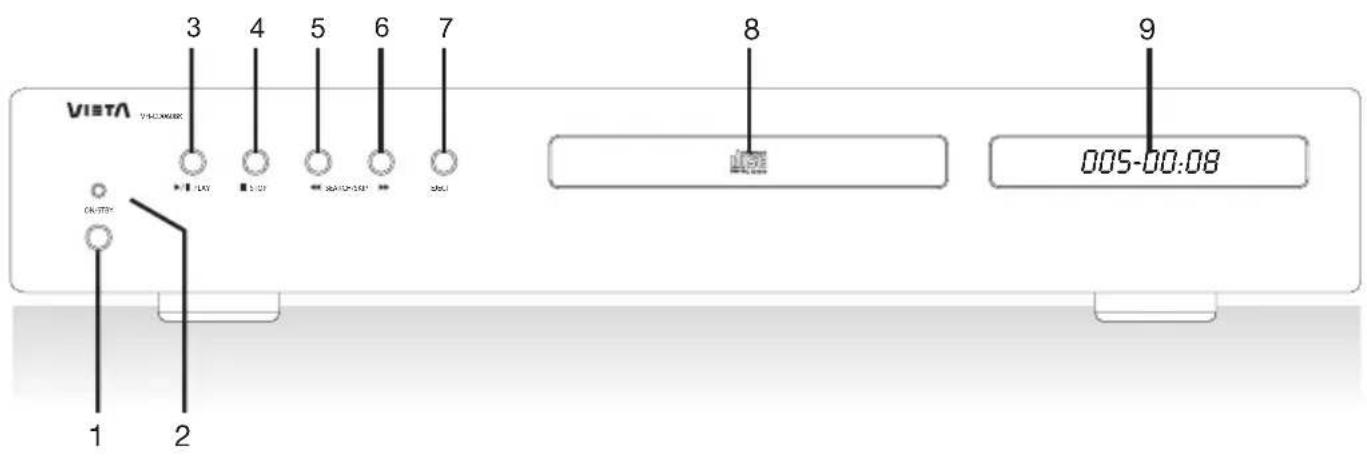

Vorderseite

VISTA VIA TA LXT S127 3610-510 3640 8 9 005-00:08 1 2

1. Hauptschalter: Herunter drücken, um Strom AN/AUS zu schalten.
2. LED: Lichter sind aus, wenn der CD-Player eingeschaltet ist, und leuchten blau, wenn der Player im Standby-Modus ist.
3. Play/Pause: Startet Wiedergabe des CD-Players oder Pause.
4. STOP: Stoppt Wiedergabe der CD.
5. (1) Schneller Rücklauf: Langes Drücken auf die Taste für den schnellen Rücklauf;
   (2) Zum vorherigen Titel springen: Kurzes Drücken auf die Taste, um zum letzten Titel zu gelangen.
6. (1) Schneller Vorlauf: Langes Drücken auf die Taste für den schnellen Vorlauf;
   (2) Zum nächsten Titel springen: Kurzes Drücken auf die Taste, um zum nächsten Titel zu gelangen.
7. Auswerfen: CD-Fach öffnen und schließen.
8. CD-Fach: Lädt CD(s);
9. Anzeige: Zeigt den Status der Operationen an.

RÜCKWAND UND ANSCHLÜSSE

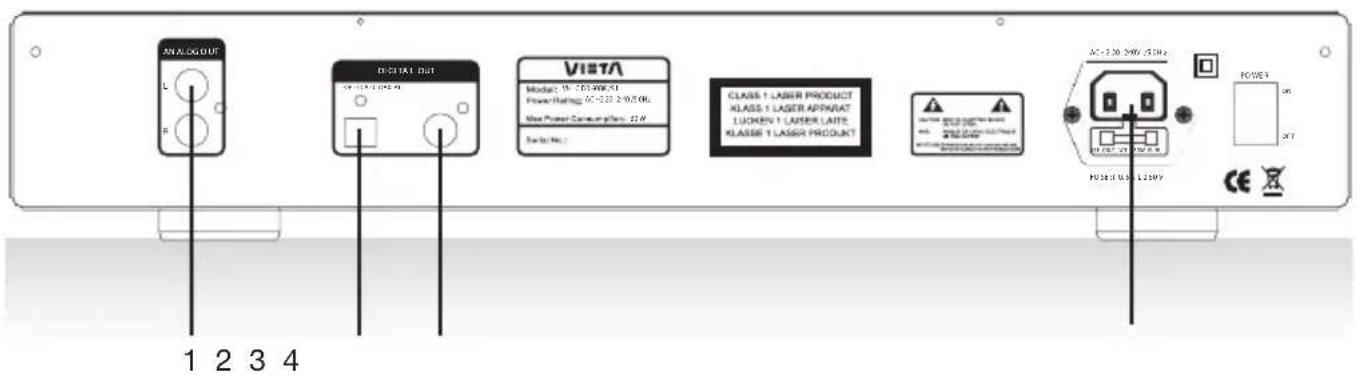

Anschlüsse

1. Stereo-Ausgang: Analoger Stereo-Ausgang. Anschluss mit Stereo-Verstärker oder Receiver mit analogem Eingang.
2. Optischer Ausgang: Digitaler Ausgang.
   Eingang.
3. Koaxialer Ausgang: Digitaler Ausgang. Anschluss mit Verstärker oder Receiver mit koaxialem Eingang.
4. AC-Eingang: Anschluss mit Hauptspannung. Vergewissern Sie sich, dass der Stecker richtig eingesteckt wurde, und dass die Spannung mit dem Text auf der Gehäuse-Rückseite übereinstimmt.
   Anschluss mit Verstärker oder Receiver mit optischem Eingang.

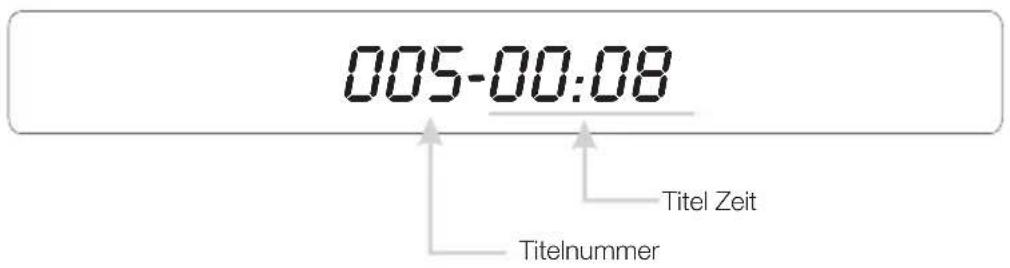

Erläuterung der VFD-Anzeige

Das Gerät verfügt nicht über OSD (On Screen Display). Stattdessen verfügt über ein mehr beschreibendes VFD-Display, das alle erforderlichen Informationen anzeigt. Unten sehen Sie ein Bild von dem Display und eine Erklärung der verschiedenen Symbole.

005-00:08 Titel Zeit Titelnummer

ANSCHLUSS AN VERSTÄRKER

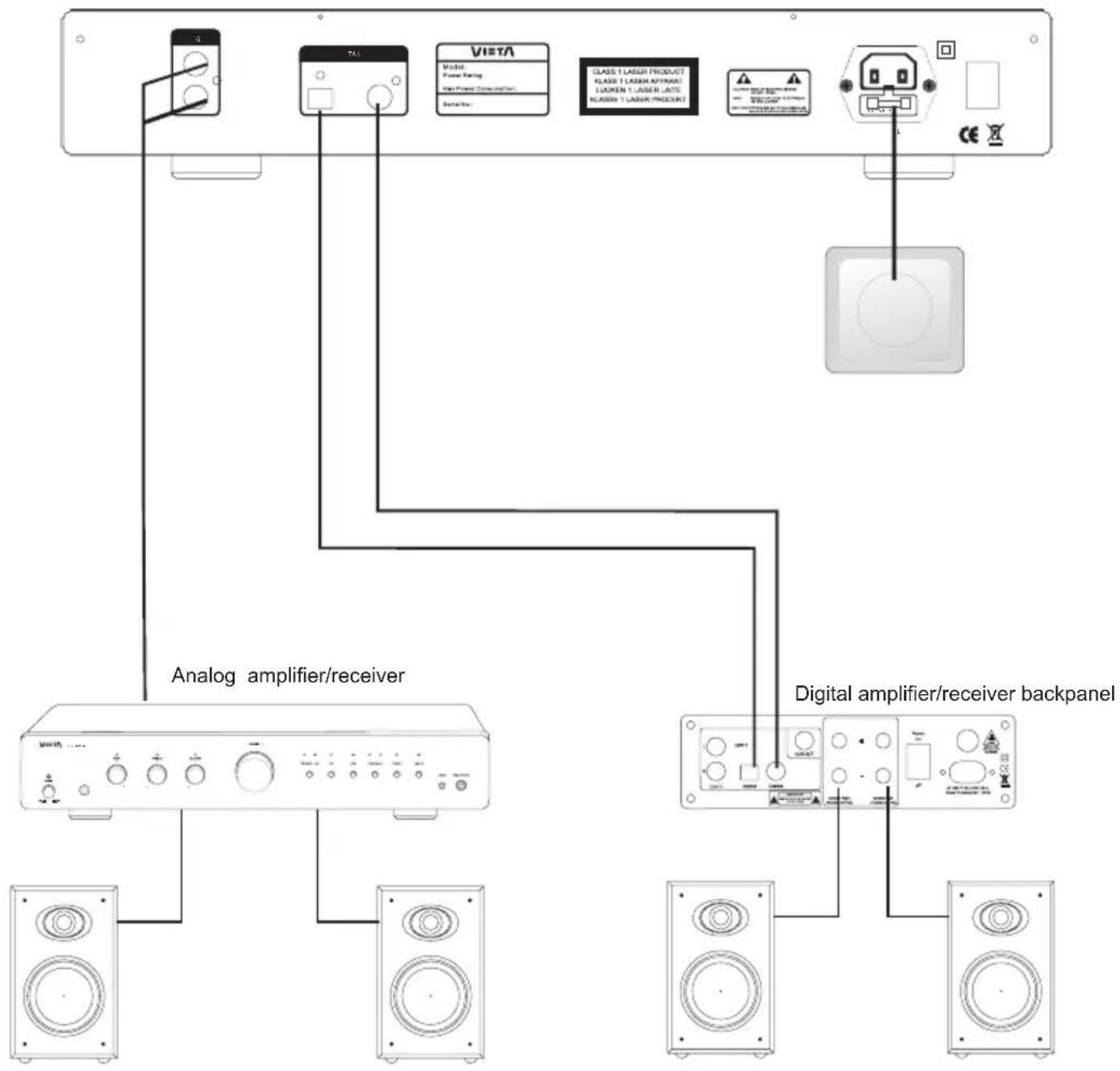

Layout Audio-Anschluss

Diese Seite enthält nur Vorschläge für den Anschluss Ihres VH-CD060.
Beachten Sie, dass das Zubehör in den Bildern auf dieser Seite nicht im Lieferumfang enthalten ist.

BEDIENUNG UND FUNKTIONEN

An, Aus und Standby

1. Gerät ein- und ausschalten, indem Sie den Netzschalter drücken.
2. Drücken Sie die Standby-Taste auf der Fernbedienung, um in den Standby-Modus zu gelangen, und schalten Sie wieder ein.
3. Wenn Sie das Gerät ausschalten, um Stromverbrauch zu vermeiden, müssen Sie die Netzschalter drücken.

VIETA VII-CD0688/31 POWER ON OFF +0 PLANTASE 1 3

2 VISTA

Schützen Sie die Umwelt und schalten Sie das Gerät nach Verwendung aus.

Disk laden

Wenn Sie eine Disk abspielen wollen, müssen Sie sie laden. Sie tun das, indem Sie die Auswurftaste auf der Fernbedienung oder auf der Vorderseite des CD-Players drücken.

Wenn die Disk gelesen wurde, zeigt das Display die Anzahl der Titel auf der CD und die gesamte Wiedergabezeit an.

Wenn sich keine Disk im CD-Fach befindet, erscheint die Meldung "NO DISC". Wenn das Gerät Probleme mit dem Lesen einer Disk hat, müssen Sie überprüfen, ob die Disk sauber und frei von Schmutz ist. Wenn sich die CD immer noch nicht abspielen lässt, wenden Sie sich an Ihren Fachhändler.

005-00:08

NO DISC

Play/Pause

Drücken Sie die PLAY / PAUSE-Taste auf der Fernbedienung oder auf der Vorderseite, um die Wiedergabe zu starten; der Zähler auf der linken Seite des Displays beginnt aufwärts zu zählen.

Drücken Sie die PLAY / PAUSE-Taste noch einmal, um die Wiedergabe zu stoppen, der Zähler im Display beginnt zu blinken.

Um die Wiedergabe fortzusetzen, drücken Sie die PLAY / PAUSE-Taste erneut.

BEDIENUNG UND FUNKTIONEN

STOP

Um die Wiedergabe vollständig zu stoppen, drücken Sie die STOP-Taste einmal.

Das Display wird die Anzahl der Titel auf der CD und die gesamte Wiedergabezeit anzeigen.

SKIP (I<<, >>I): Zurück / Weiter

Wenn ein CD-Titel gespielt wird, ist es möglich, zum vorherigen oder nächsten Titel zu wechseln.

Wenn Sie zum nächsten Titel fortsetzen möchten, müssen Sie die Taste >> I (nächste)-Taste auf der Fernbedienung oder SKIP i << auf der Vorderseite einmal kurz (weniger als 1 Sekunde) drücken. Wenn Sie mehrere Titel überspringen möchten, müssen Sie die Taste >> I Taste mehrmals kurz drücken, bis Sie den gewünschten Titel erreichen.

Wenn Sie zurück zu einem der vorherigen Titel wollen, müssen Sie die |<< Taste kurz (weniger als 1 Sekunde) drücken.

SUCHEN (<<, >>): Vorlauf und Rücklauf

Es ist möglich, eine Suche im gespielten Titel durchzuführen.

Wenn Sie vorwärts suchen wollen, drücken Sie lange (länger als 1 Sekunde) die >> Taste auf der Fernbedienung oder die SKIP >>-Taste auf der Vorderseite, bis Sie auf den Teil des Titels, den Sie hören möchten, kommen. Dann normal Wiedergabe drücken. Sie werden sehen, dass der Zeitzähler in dem Display sehr schnell zählt.

Wenn Sie rückwärts suchen wollen, verwenden Sie das gleiche Verfahren wie beim Vorwärtssuchen, drücken Sie lange (länger als 1 Sekunde) die << Taste auf der Fernbedienung oder die SKIP << Taste auf der Vorderseite.

Programm

Die Programmierung von Titeln auf einer CD in einer bestimmten Reihenfolge.

Der Stop-Modus muss zunächst aktiviert sein, um Titel zu programmieren. Dann:

• drücken Sie PROG. Anzeige: PRG 01-00.
• Weisen Sie nun den gewünschten Titel Speicherplatz 01 zu, indem Sie die Titel-Nummer über die numerische Tastatur eingeben.

oder die SKIP-Taste. Anzeige ist beispielsweise: PRG 01-08.

• drücken Sie die PROG-Taste erneut. Anzeige: PRG 02-00.
• Geben Sie nun den gewünschten Titel für Speicherplatz 02 ein.
• Wiederholen Sie diese Schritte, bis alle gewünschten Titel programmiert worden sind und drücken Sie dann erneut PROG nach dem letzten Titel.
• Starten Sie die Wiedergabe der programmierten Liste durch das Drücken von PLAY. Ein "P" erscheint auf der linken Seite des Displays, gefolgt von dem aktuellen Titel und der abgelaufenen Zeit. Anzeige beispielsweise: P 08-00:07
• Sie können die Wiedergabe in der programmierten Liste bearbeiten, indem Sie SKIP, Such-und PAUSE/PLAY drücken.
• Das Programm wird nach dem Drücken der STOP oder EJECT gelöscht.

PROBLEM

LÖSUNG

Kein Strom, wenn das Gerät - Strom an der Steckdose einschalten.

eingeschaltet ist. - Überprüfen Sie, dass der Stecker korrekt in der Steckdose steckt.

- Die interne Sicherung ist durchgebrannt und muss ersetzt werden, und zwar durch einen qualifizierten Service-Techniker. - Das Netzkabel ist beschädigt und muss ersetzt werden.

Kein Ton. - Das Gerät ist nicht eingeschaltet.

• Falscher Anschluss an den Verstärker.
• Keine Lautsprecher an den Verstärker angeschlossen.
• Keine Disk im CD-Fach.

Das Gerät liest die CD nicht. - Überprüfen Sie, ob die Disk umgedreht eingelegt wurde.

- Überprüfen Sie, ob die Disk sauber und unbeschädigt ist. - Prüfen Sie, ob es sich um eine CD, CD-R oder MP3-Audio-CD handelt.

Ein Summen ist zu hören. -Die RCA Kabel zwischen VH-CD060BK/SL und der Verstärker / Receiver sind beschädigt.

-Die RCA-Kabel zwischen dem VH-CD060 und der Verstärker / Receiver wurden um die Stromkabel gewickelt.

Technische Daten

Disk-Wiedergabe: CD, CD-R, Mp3

Frequenzgang: 20 Hz – 20 kHz (+/- 0.5 dB)

Signal-Rausch-Verhältnis: 108 dB (20 Hz – 20 kHz, A-gewichtet)

Kanaltrennung: > 90 dB (1 kHz)

Ausgangsspannung: 1.8 V (10 kOhm)

Klirrfaktor: < 0.002%

Netzspannung: 230 VAC / 50 Hz

Stromverbrauch: Máx. 30 W

Standby <0.5 W

Abmessungen (BxHxT): 430 x 76 x 287 mm

Peso: Gewicht:

Mitgeliefertes Zubehör

1. 1 Stk Handbuch.
   2.1 Stk Stromkabel.
2. 1 Stk Fernbedienung.
   4.1 Stk 2-RCA-Kabel.

Wir behalten uns das Recht vor, die technischen Daten und das Design des Produkts ohne Ankündigung als Folge der Weiterentwicklung zu ändern.
