BEDIENUNGSANLEITUNG MD 41133 Pro2

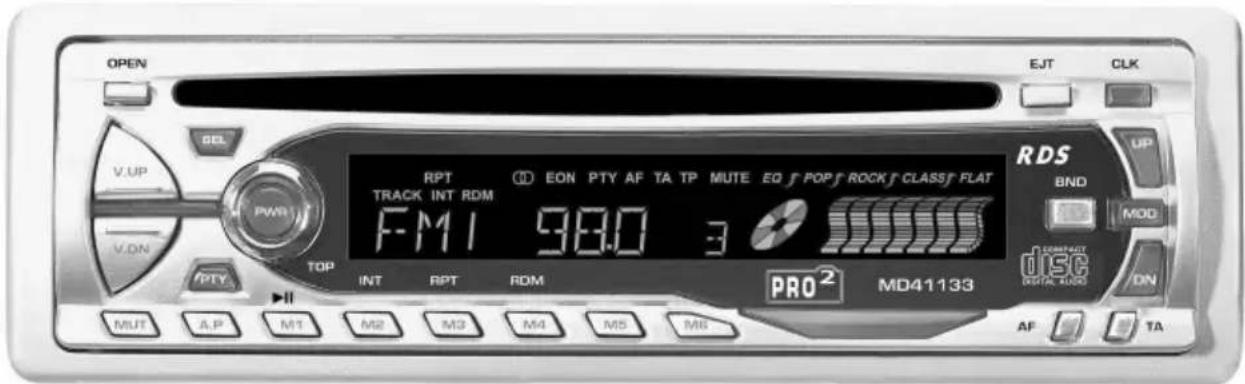

RDS-Autoradio mit CD-Spieler RDS Carradio with CD/MP3-Player

OPEN V.UP SEL PWR RPT EON PTY AF TA TP MUTE EQ F POP F ROCK F CLASS F FLAT TRACK INT RDM F-M1 98.0 3 TOP INT RPT RDM PRO² MD41133 MUT A.P M1 M2 M3 M4 M5 M6 EJT CLK RDS BND MOD COMPACT DISC DIGITAL AUDIO DN AF TA

Bedienungsanleitung

Instruction manual

① ② ⑨ ③ ⑥ ⑭ ⑮ ⑯ OPEN EJT CLK V.UP SEL PWR RPT EON PTY AF TA TP MUTE EQ f POP f ROCK f CLASS f FLAT TRACK INT RDM FM1 98.0 3 TOP INT RPT RDM PRO² MD41133 RDS BND MOD DISC DIGITAL AUDIO ON AF TA MUT A.P M1 M2 M3 M4 M5 M6 ⑪ ⑤ ⑧ ⑩ ⑪1317 ④

Bedienelemente....5

Tasten:

1) V-SEL, MENU, ENTER (SEL), V-UP/DN, MENU-UP/DN (V.UP/V.DN) .....5

2) OPEN....5

3) LCD (Flüssigkeitskristallanzeige)....5

4) UP und DN....6

5) AP (Automatische Speicherung/Programmabfrage)......6

6) Band....6

7) TA Verkehrsansage 6

11) MUTE (Stummschaltung)......8

12) PRESET STATION (Voreingestellte Sender) TOP/CDP (CD-Wiedergabe), RDM (Zufallswiedergabe) ....8

13) MODE (Modus) 8

14) EJECT (Auswurf) 8

15) CLOCK (Zeit) 8

Einbau....9

Kabelanschluss....10

Sicherheitshinweise & Pflege....11

Fehlersuche 12

Technische Daten 13

Sehr geehrter Kunde,

Die Wahl eines ausgezeichneten Audiogerätes wie des Gerätes, das Sie soeben erworben haben, ist nur der erste Schritt zu Ihrem künftigen Musikgenuss. Dies ist nun eine gute Gelegenheit, zu überlegen, wie Sie den Spaß und Hörgenuss, den Ihnen Ihr Gerät bietet, noch steigern können. Wir möchten, dass Sie das meiste aus Ihrem Gerät machen, indem Sie es mit einer ungefährlichen Lautstärke hören. Der Ton sollte laut und klar wiedergegeben werden, ohne störende grelle Geräusche oder Verzerrungen - und, ganz wichtig, ohne Ihr empfindliches Gehör zu beeinträchtigen.

Ton kann täuschen. Mit der Zeit gewöhnt sich Ihr Gehör an immer größere Lautstärken

und empfindet diese als "angenehm". Töne, die einem als "normal" vorkommen, können bereits laut sein und Ihr empfindliches Gehör schädigen.

Schützen Sie sich dagegen indem Sie Ihr Gerät schon von vorne herein auf einen ungefährlichen Pegel einstellen.

Einstellung eines ungefährlichen Pegels:

• Stellen Sie zu Beginn den Laut
• Erhöhen Sie nun langsam die La
  ohne Verzerrungen hören können.

Sobald Sie einen angenehmen Lautstärkepegel gefunden haben:

- Stellen Sieden Regler ein und

Nehmen Sie sich eine Minute Zeit für diese Einstellung. So können Sie zukünftige Hörschäden oder sogar Hörverlust vermeiden. Schließlich möchten wir, dass Sie ein Leben lang hören können.

Zur Bedienungsanleitung

Dieses Gerät besitzt eine Reihe anspruchsvoller Funktionen, die sorgfältige Kenntnisnahme und Handhabung voraussetzen. Grundsätzlich sind zwar alle einfach zu bedienen, viele davon sind aber nicht selbsterklärend. Diese Bedienungsanleitung ist dafür gedacht, dass Sie sämtliche Möglichkeiten des Geräts für einen maximalen Hörgenuß ausschöpfen können. Wir empfehlen vor Gebrauch die Bedienungsanleitung durchzulesen und sich mit den Funktionen und der Handhabung vertraut machen.

Bitte lesen und beachten Sie unbedingt die Sicherheitshinweise auf einer der folgenden Seiten. In dieser Beschreibung ist die Basis Funktion für jede einzelne Tonquelle am Anfang der jeweiligen Erklärung kurz umrissen. Sie bezieht sich auf einfach Funktionen für die jeweilige Tonquelle wie beispielsweise bloßes Abspielen von Musik.

OPEN V.UP V.DN RPT TRACK INT RDM FMI 98.0 3 INT RPT RDM PRO² MD41133 MUT A.P M1 M2 M3 M4 M5 MB EQT CLK UP BND MOD DISC DIGITAL AUDIO /DN AF TA 101317 4 ① ② ③ ⑥ ⑮ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

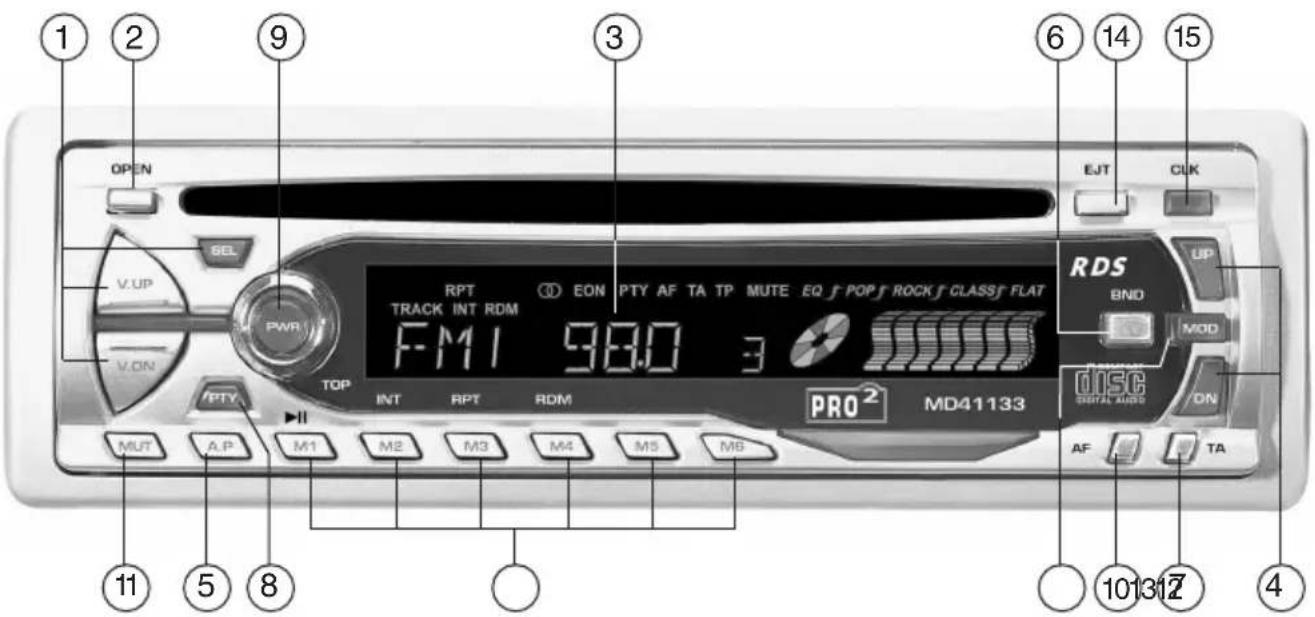

1. V-SEL/MENU/ENTER(SEL) und V-UP/DN, MENU-UP/DN(V.UP/V.DN) Knöpfe

a) Drücken Sie kurz den SEL Knopf und wählen Sie durch erneutes kurzes Drücken die folgenden Klangmodi VOLUME (Lautstärke), Bass (ohne voreingestelltes DSP*), TREBLE (Höhen - ohne voreingestelltes DSP), BALANCE und FADER (Überblendregelung). Drücken Sie dann den V.UP oder V.DN Knopf, um die jeweilige Klangqualität einzustellen.

b) Wenn Sie den SEL Knopf und für mehr als 1 Sekunde gedrückt halten gelangen Sie in den MENU (Menü) Modus und das LCD-Display zeigt TA SEEK/TA ALARM an. Durch kurzes wiederholtes Drücken erscheinen in zyklischer Abfolge nacheinander die Funktionen MASK DPI/MASK ALL, DSP OFF/POP M/ROCK M/CLASS M/FLAT M, LOUD ON /LOUD OFF, BEEP ON/BEEP OFF, SEEK1/SEEK2, STEREO/MONO, LOCAL/DX, VOL LAST/VOL ADJ (wenn Sie sich im VOL ADJUST Modus befinden folgt als nächstes der A-VOL Modus, der die Einstellung der Lautstärke ermöglicht).

Nachdem Sie die gewünschte MENÜ-Funktion gewählt haben, können Sie die jeweiligen Einstellungen durch Drücken des V.UP oder V.DN Knopfes verändern.

2. OPEN (Öffnen) Knopf

Um die Bedieneinheit vom Gerät abzunehmen, drücken Sie den OPEN Knopf. Danach läßt sich die Frontblende vom Gehäuse lösen.

3. LCD (Flüssigkeitskristall Anzeige)

4. UP (aufwärts) und DN (abwärts) Knöpfe

a) Im RADIO Modus läßt sich der gewünschte Sender durch schrittweise wiederholtes kurzes Drücken des UP (aufwärts) oder DN (abwärts) Knopfes manuell einstellen. Wenn Sie den UP oder DN Knopf länger als 0,5 Sekunden gedrückt halten, wird über den automatischen Suchlauf der nächste Sender gewählt.
b) Im CD Modus gelangen Sie durch Drücken des UP Knopfes zum nächsten Titel. Wenn Sie den DN Knopf einmal drücken, wird der aktuelle Titel vom Anfang wiedergegeben. Durch wiederholtes zweimaliges Drücken des DN Knopfes wird der jeweils vorhergehende Titel abgespielt. Um die Titel
Halten Sie den UP oder DN Knopf gedrückt, um in der Titelfolge nach vorne oder zurück zu springen.

5. AP Automatische Speicherung/Programmabfrage Knopf

Drücken Sie diese Taste im RADIO Modus, um alle voreingestellten Sender 5 Sekunden lang abzurufen, wobei der jeweilige Speicherplatz und die Frequenz digital auf dem Display aufblinkt. Wenn Sie diese Taste länger als 2 Sekunden gedrückt halten, sucht das Radio die Sender im jeweiligen Bandbereich und speichert sie unter den voreingestellten Speicherplätzen. Ist die automatische Speicherung abgeschlossen, wird anschließend jeder gespeicherte Programmplatz 5 Sekunden lang angezeigt. In dieser Zeit können Sie durch drücken der Preset Tasten 1 - 6 einen Speicherplatz auswählen und den Suchlauf anhalten.

6. BAND Knopf

Drücken Sie Im RADIO Modus diesen Knopf wiederholt, um den gewünschten Frequenzbandbereich auszuwählen.

7. TA (Verkehrsansage) Knopf

Durch Drücken dieses Knopfes wird der TA-Modus aktiviert bzw. deaktiviert. Im TA-Modus (auf dem Display erscheint TA) sucht sich das Radio einen Sender mit Verkehrsdurchsage- (TA) Merkmal. Auf dem Display erscheint kurzzeitig TA SEEK.

Wenn Verkehrsmeldungen gesendet werden:

a). Wenn sich das Radio im CD-Modus befindet, schaltet es zeitweise in den Radio Modus.
b). Zeitweise Umschaltung zu einem EON-Sender, falls EON eine Verkehrsdurchsage auf dem anderen Sender registriert. TP wird im Display angezeigt.
c). Falls der Lautstärkenpegel unter 20 liegt, wird es auf 20 erhöht. Danach kehrt das Gerät wieder zum vorherigen Modus und auf die vorherige Lautstärke zurück. Wenn die Lautstärke während der Verkehrsdurchsage geändert wird, wird nur die vorherige Einstellung akzeptiert.

* Unterbrechen der TA-Durchsage

Die aktuelle Verkehrsmeldung wird durch Drücken dieser Taste unterbrochen. Der TA-Modus bleibt jedoch bestehen.

Bei aktivierter TA-Funktion kann die SEEK, (SCAN) und AUTO MEMORY Funktion nur genutzt werden, wenn TP-Daten (Identifizierungsdaten des Verkehrsmeldungen sendenden Senders) empfangen wurden. Während dessen können keine TP-Daten empfangen werden.

8. PTY (Programm Typ) Knopf

Durch kurzes wiederholtes Drücken lassen sich folgende Funktionen auswählen: PTY MUSIC group- - PTY SPEECH group- - PTY OFF

Bei der Auswahl der PTY-Art sind die Preset (Voreinstell)-Tasten zu benutzen, wie unter Punkt 12 "Preset Liste" näher beschrieben (drücken Sie wiederholt kurz eine der 6 Preset-Tasten, um die PTY-Art des Preset-Knopfes zu wählen).

Sobald PTY MUSIC oder PTY SPEECH aktiviert ist, wird das vorhergehende PTY Programm und PTY Wort angezeigt. Wenn 2 Sekunden lang keine Eingabe erfolgt wird die vorige PTY Information gesucht. Falls nach einem Durchlauf die gewünschte PTY Information nicht gefunden wird, blinkt NO PTY im Display auf und das Gerät schaltet auf normalen Radiobetrieb um. Die PTY Anzeige erlischt.

9. Power (Einschalt-) Knopf

Schalten Sie das Gerät ein, indem Sie irgendeine Taste drücken, ausgenommen die EJECT oder OPEN Taste. Zum Ausschalten drücken Sie den PWR (POWER)-Knopf länger als eine halbe Sekunde. Wenn das Gerät zum ersten Mal ans Netz geschlossen wurde, müssen Sie zum Einschalten den PWR-Knopf ca. 3 Sekunden drücken.

10. AF (alternative Frequenzen) Knopf

Aktivieren Sie den AF-Modus durch kurzes Drücken dieser Funktionstaste. Das AF-Symbol wird im Display angezeigt.

Symbol aus: AF-Modus ist deaktiviert.

Symbol an: AF-Modus ist aktiviert, RDS Informationen verfügbar.

Symbol blinkt: AF-Modus ist aktiviert aber RDS Informationen sind noch nicht verfügbar. Im AF-Modus prüft das Radio ständig die Stärke des Sendesignals. Das Prüfintervall für die AF-Signale hängt von der Stärke des Sendesignals des jeweiligen Senders ab und reicht z.B. von minütlich bei starken Sendern bis sekündlich bei schwachen Sendern. Sobald eine neue Alternativfrequenz mit demselben Programm gefunden wird, die stärker ist als die gegenwärtige, wird kurzfristig zur stärkeren Frequenz gewechselt. Die neue Frequenz wird 1 bis 2 Sekunden lang angezeigt.

Die Frequenzprüfung und der Wechsel erfolgt so schnell, dass es während des normalen Programmablaufs fast nicht wahrnehmbar ist.

Bei aktiviertem AF lassen sich im UKW-Betrieb die SEEK, (SCAN) und AUTO-MEMORY Funktionen nur bei RDS-Sendern nutzen.

Empfang regionaler Programme

Um den Regionalmodus (REGION ON/OFF) ein- oder auszuschalten, drücken Sie einige Sekunden lang auf die AF-Taste.

Einige Sendestationen stellen ihr Programm für einen bestimmten Zeitraum von Standard- auf Regionalbetrieb um. Ist der Regionalmodus aktiviert, bleibt das aktuell gehörte Programm unverändert.

Ist er deaktiviert, kann automatisch auf Empfang des regionalen Senders umgestellt werden.

11. Mute (Stumm-) Taste

Drücken Sie diese Taste um den Ton sofort ab- oder wieder anzuschalten. Zum aktivieren des Tons kann auch die MODE, BAND, V.UP, V.DN, (LOUD) oder SEL Taste gedrückt werden.

12. Preset (Voreinstell-) Sender [1 - 6] und TOP/CDP, INT, RDM-Tasten

a) RADIO Modus

Drücken Sie eine der Preset-Tasten (1 bis 6), um einen Speicherplatz auszuwählen. Halten Sie die Taste länger als eine Sekunde gedrückt und der aktuelle Sender wird unter der entsprechenden Nummerntaste gespeichert.

Im PTY-Modus sind die Voreinstelltasten wie folgt belegt:

PTY music group----PTY speech group----OFF

1. POP M, ROCK M 1. NEWS, AFFAIRS, INFO
2. EASY M, LIGHT M 2. SPORT, EDUCATE, DRAMA
3. CLASSICS, OTHER M 3. CULTURE, SCIENCE, VARIED
4. JAZZ, COUNTRY 4. WEATHER, FINANCE, CHILDREN
5. NATION M, OLDIES 5. SOCIAL, RELIGION, PHONE IN
6. FOLK M 6. TRAVEL, LEISURE, DOCUMENT
   b) Drücken Sie im CDP-Modus (CD-Wiedergabe) die TOP/CDP-Taste, um die CD-Wiedergabe anzuhalten. Halten Sie die Taste mehr als 0,5 Sekunden gedrückt, um den ersten Titel der CD wiederzugeben.
   c) Drücken Sie im CDP-Modus die INT-Taste, um die ersten 10 Sekunden jedes Titels anzuspielen. Durch erneutes Drücken wird die INT-Funktion abgebrochen und der aktuell gewählte Titel wird abgespielt.
   d) Drücken Sie im CDP-Modus die RPT-Taste, um wiederholt den gleichen Titel zu spielen. Durch erneutes Drücken wird diese Funktion abgebrochen.
   e) Drücken Sie im CDP-Modus die RDM-Taste, um alle Titel der CD in zufälliger Reihenfolge abzuspielen. Durch erneutes Drücken wird diese Funktion deaktiviert.

13. MODE (Modus) Taste

Durch Drücken gelangen Sie in den RADIO oder CD-Wiedergabe Modus.

14. EJECT (Auswurf) Taste

Durch Drücken lassen sich CDs auswerfen.

15. CLOCK (Zeit) Taste

1) Im RADIO-Modus, wenn RDS Daten Empfangen werden: Drücken Sie wiederholt bis folgende Anzeige erscheint:

--> PA NAME --> FREQUENCY --> CLOCK --> PTY -->

Wenn keine RDS Daten Empfangen werden:

--> FREQUENCY --> CLOCK --> PTY -->

2) Im CD-Modus: Durch Drücken wird die Uhrzeit 5 Sekunden lang angezeigt und kehrt anschließend zur vorigen Displayanzeige zurück.
3) Zum Einstellen der Uhrzeit halten Sie, während die Zeit angezeigt wird, die CLOCK-Taste gedrückt, bis die Zeitanzeige auf dem Display blinkt. Durch Drücken der V.UP oder V.DN Taste lassen sich Stunde und Minute verstellen.

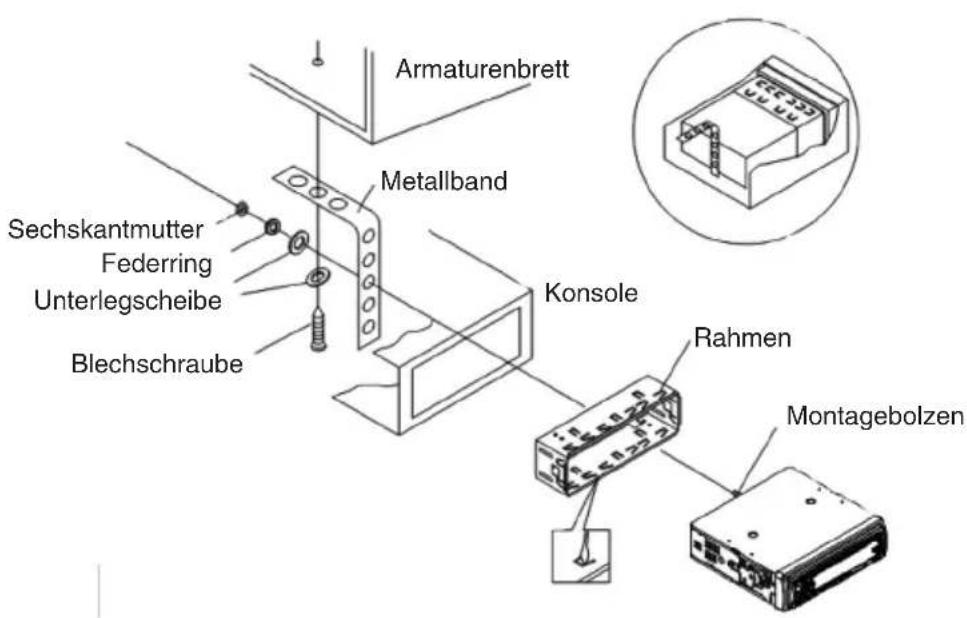

Armaturenbrett Metallband Sechskantmutter Federring Unterlegscheibe Blechschraube Konsole Rahmen Montagebolzen

1. Egal welches Lautsprechersystem vorhanden ist, müssen die Lautsprecher mit einem 4 Ohm Widerstand ausgestattet sein, um Verzerrungen bei hohen Lautstärken zu minimieren.
2. Achten Sie unbedingt darauf, dass die Antennenleitung nicht mit der Erdung in Berührung kommt!

ACHTUNG:

Montieren Sie das abnehmbare Bedienungspanel erst, nachdem die Anschlüsse verbunden sind.

1. Das Gerät kann in Fahrzeuge eingebaut werden, deren Minusklemme der Autobatterie mit der Masse verbunden (Metall des Fahrzeugs) ist. Bitte überprüfen Sie dies vor dem Einbau.
2. Wenn Sie während des CD oder Radio Modus die Frontblende abnehmen, schaltet sich das Gerät automatisch aus.
3. Bei hohen Temperaturen im Fahrzeuginnenraum, z.B. nachdem das Auto länger in der Sonne geparkt wurde, sollte das Gerät erst wieder in Betrieb genommen werden, wenn sich die Temperatur wieder auf ein normales Maß abgekühlt hat.
4. Bewahren Sie die abnehmbare Frontblende im mitgelieferten Schutzbehälter auf.

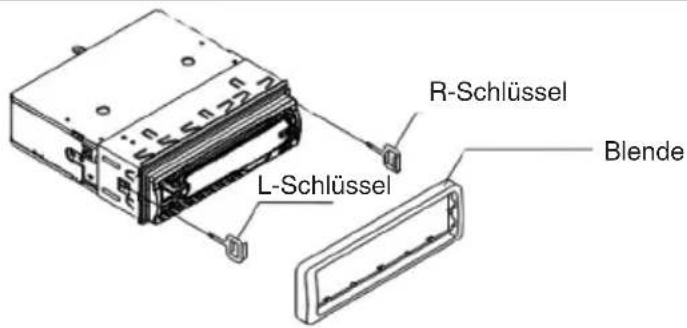

5. Die Illustration zeigt, wie die Frontblende abgenommen, verwahrt, montiert und ieder in Funktion gebracht wird.

Frontblende

Schutzbehälter Frontblende

Frontblende OPEN KnopfOPEN (Öffnen) Knopf

CD-Reinigung

Vor der Wiedergabe reinigen Sie die Disk mit einem sauberen, fusselfreien Tuch. Wischen Sie in Pfeilrichtung in einer geraden Linie von der Mitte aus zum Rand.

Anmerkung:

• Keine Reinigungsmittel (z.B. Benzin, Verdünner) verwenden. Handelsübliche Reinigungsmittel oder Anti-Statiksprays können das Material angreifen und das Gerät beschädigen.
  Legen Sie Disks immer mit der bedruckten Seite nach oben ein. Ansonsten kann das Gerät beschädigt werden.

bedruckte Seite oben

Anmerkung:

• Versuchen Sie nicht eine neue Disk einzulegen, wenn sich noch eine andere im CD-Schacht befindet.
• Um die CD nicht zu verschmutzen, halten Sie die Disk an den Rändern und berühren Sie nicht die Innenflächen.
• Vermeiden Sie Aufkleber oder Klebebänder auf der CD.
• Setzen Sie die CD nie direktem Sonnenlicht oder Hitzequellen wie Heißluftgebläsen aus. Deponieren Sie die CDs nicht in einem Auto, welches in der prallen Sonne abgestellt ist, da hier die Innentemperatur erheblich steigt.

Überprüfen Sie vor der Fehlersuche anhand der Liste die Kabelanschlüsse. Falls ein Problem auch über die Prüfung mittels Fehlerliste nicht behoben werden kann, wenden Sie sich an Ihren Fachhändler.

Symptom	Ursache	Abhilfe
Kein Strom.	Die Zündung ist nicht eingeschaltet.	Falls die Stromversorgung ordnungsgemäß an die Gerätestromkreise des Fahrzeugs angeschlossen ist, der Motor jedoch nicht läuft, drehen Sie den Zündschlüssel auf "ACC".
	Die Sicherung ist durchgebrannt.	Sicherung austauschen.
CD kann nicht eingelegt oder ausgeworfen werden.	Es befindet sich eine CD im Player.	Entfernen Sie die CD aus dem Player und legen Sie eine neue ein.
CD kann nicht gelesen werden.	CD verkehrt herum eingelegt.	Legen Sie die CD mit der Beschriftung nach oben ein.
	CD ist extrem verschmutzt oder defekt.	Reinigen Sie die CD oder versuchen Sie, eine neue abzuspielen.
	Temperaturinnerhalb des Fahrzeugs zu hoch.	Lassen Sie das Gerät abkühlen oder warten Sie, bis die Umgebungstemperatur auf den Normalwert zurückgegangen ist.
Kein Klang.	Lautstärke auf Minimum.	Stellen Sie die Lautstärke auf den gewünschten Wert ein.
	Kabel nicht korrekt ange-schlossen.	Überprüfen Sie die Kabelanschlüsse.
Die Kontrolltasten funktionieren nicht.	1. Der integrierte Mikrocomputer arbeitet aufgrund von Rauschen nicht einwandfrei.2. Die Frontabdeckung ist nicht korrekt eingerastet.	1. Drücken Sie die RESET-Taste.2. Rasten Sie die Front-abdeckung korrekt ein.
Es kommt zu Klangausfällen.	Der Montagewinkel ist größer als 30 Grad.	Verringern Sie den Montagewinkel auf weniger als 30 Grad.
	Die CD ist extrem ver-schmutzt oder defekt.	Reinigen Sie die CD und versuchen Sie, eine neue abzuspielen.
Das Radio funktioniert nicht. Die automatische Auswahl von Radiosendern funktioniert nicht.	Antennenkabel ist nicht angeschlossen.Signale sind zu schwach.	Sorgen Sie für festen Sitz des Antennenkabels.Wählen Sie manuell einen Sender.

ALLGEMEIN

Stromversorgung......DC 13,8 Volt, Minus an Masse

Stromaufnahme....7 Ampere (max.)

Ausgangsleistung ....4 X 4 W RMS (Sinus), oder max. 4 x 40 W PMPO

UKW

Frequenzumfang....87,5 bis 108 MHz

Empfindlichkeit (S/N = 30 dB) ....3 μ V

Frequenzumfang....522 bis 1620 MHz

IF Frequenz 450 MHz

Empfindlichkeit (S/N = 20 dB) ....40 dBu

Kopfhörer Ausgang (optional)

Ausgangsleistung......CD max. 1200 mV

CD-PLAYER

Unterstützte Diskformate......CD/CD-R/CD-RW

1 bit Quantisierung

Signalformat....Abtastfrequenz 44,1 KHz

Frequenzverhalten....20 - 100 Hz ≤ 5 dB

10 - 20 KHz ≤5 dB

Signal-Rausch-Abstand CD....60 dB [1 KHz]

Kanäle....2 STEREO

Gehäuseabmessungen....178 (B) x 50 (H) x 165 (T)
