BEDIENUNGSANLEITUNG AR8207BLK APC

NetShelter Fan Tray / Lüftereinsatz

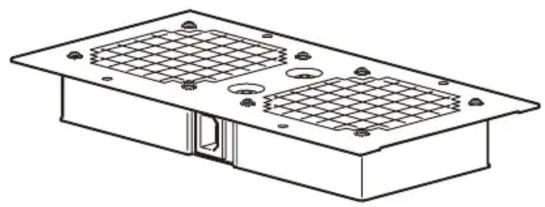

Lieferumfang

Lüftereinsatz Netzkabel

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher (Nr. 2) 5-mm-Inbusschlüssel

Einbau des Lüftereinsatzes

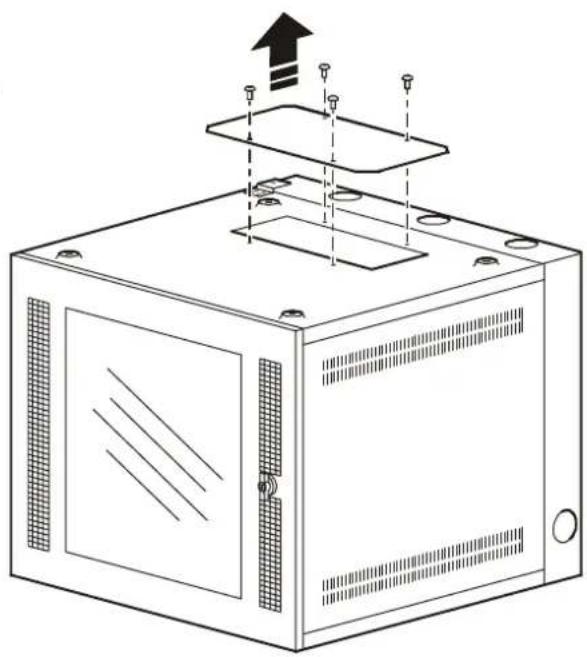

1. Entfernen Sie vier Schrauben und die Abdeckplatte vom Schrank. Bewahren Sie die Schrauben für spätere Verwendung auf.

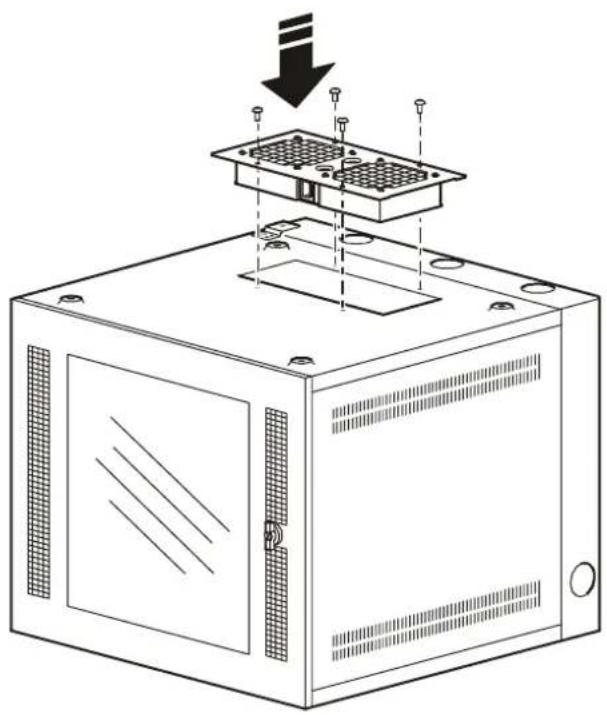

1. Bauen Sie den Lüftereinsatz ein und befestigen Sie ihn mit den zuvor entfernten Schrauben.

Die Steckdose muss zur Schranktür weisen.

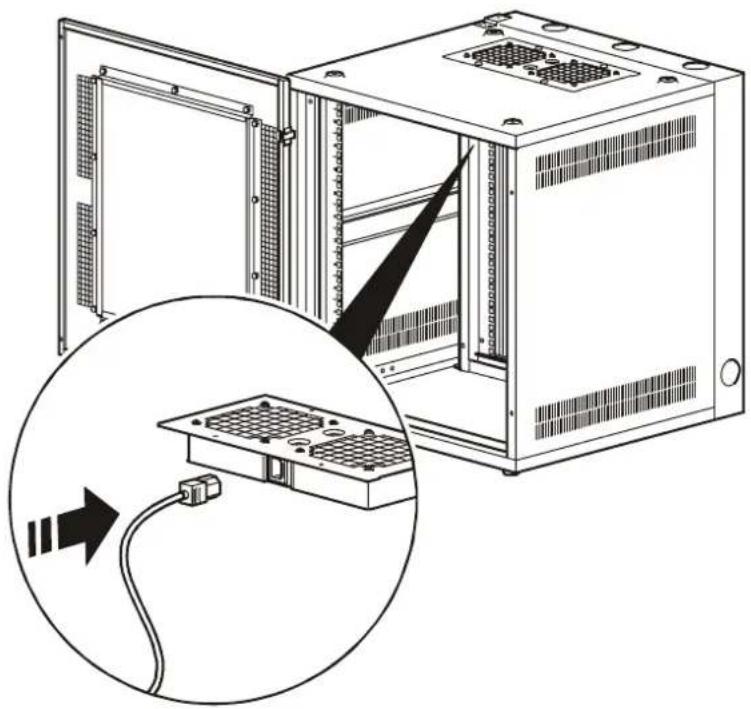

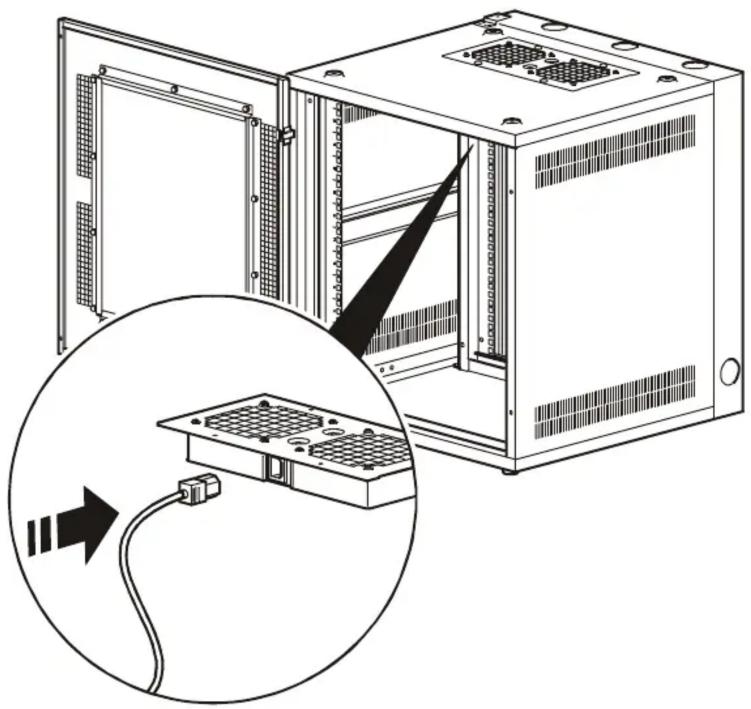

1. Öffnen Sie die Schranktür und stecken Sie das Netzkabel in die Steckdose am Lüftereinsatz.

2. Der Lüftereinsatz darf nur an einem Stromkreis mit einer Sicherung angeschlossen werden.

Der Dach-Lüftereinsatz für NetShelter-Gehäuse ist für die folgenden Modelle erhältlich:

• AR8206BLK Wandmontierter Lüftereinsatz—120 VAC Schwarz
• AR8207BLK Wandmontierter Lüftereinsatz—230 VAC Schwarz

Der wandmontierte Lüftereinsatz kann nur mit wandmontierten APC NetShelter-Gehäusen verwendet werden.

Elektrische Nennwerte

AR8206BLK
Eingangs-spannung	FrequenzStrom		Geräusch-pegel	Luftzir-kulation ^	Betriebsspannungsbereich
120 VAC	50 Hz 0,035	A 48 dBA	220 cfm		102–138 VAC
	60 Hz 0,030	A 48 dBA	220 cfm
AR8207BLK
230 VAC	50 Hz 0,22 A	59 dBA	220 cfm		196–264 VAC
	60 Hz 0,22 A	59 dBA	220 cfm

^ Luftzirkulation bei nominaler Eingangsspannung.
