BEDIENUNGSANLEITUNG Voyager MK9520 HONEYWELL

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Starten Sie den Computer neu, nachdem Sie den Scanner ordnungsgemäß angeschlossen haben.

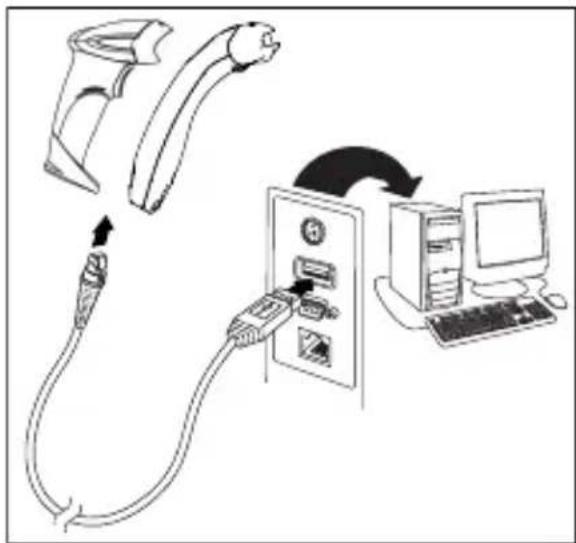

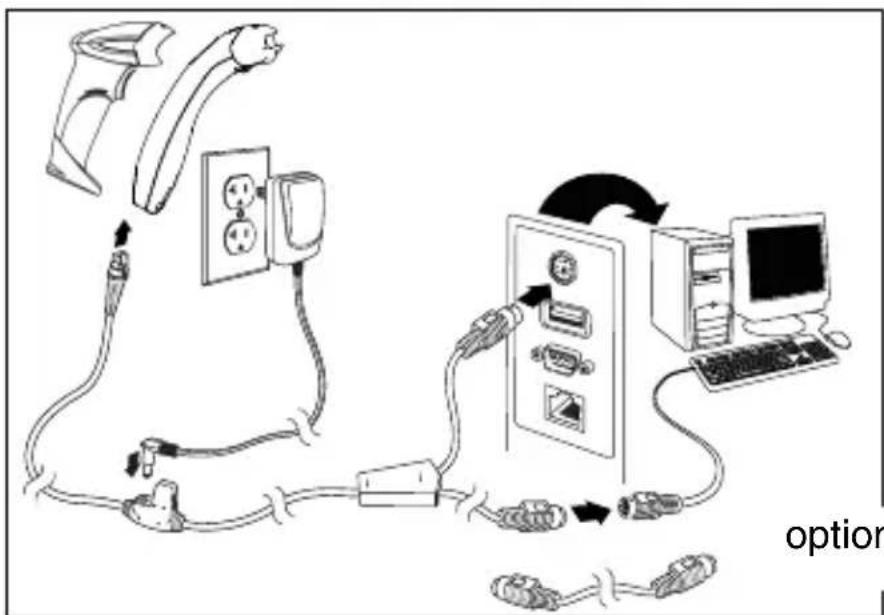

Scanner anschließen USB:

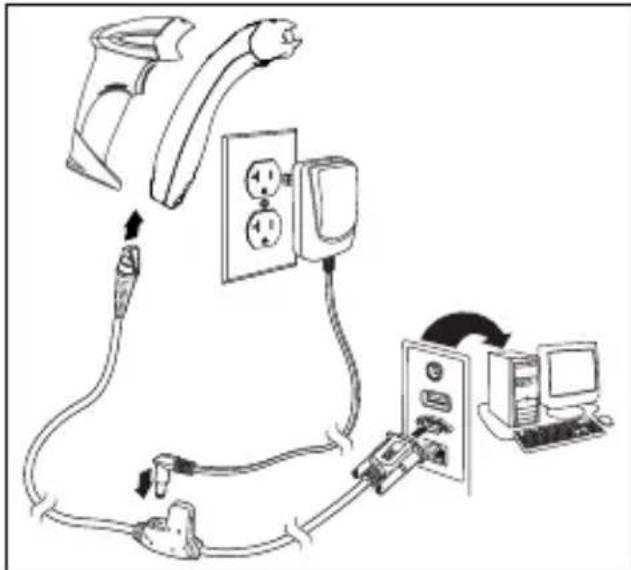

Seriell (RS232):

Tastaturweiche:

optionales Adapterkabel

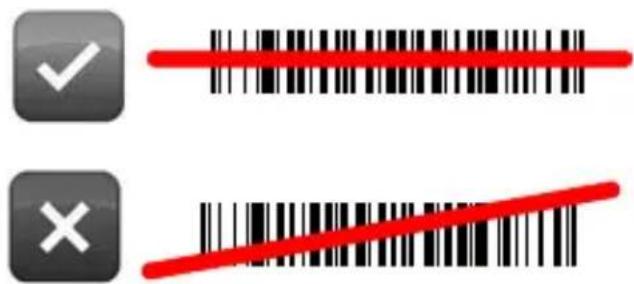

Leseverfahren

Standardwerte wiederherstellen

Zum Wiederherstellen der Standardeinstellungen scannen Sie Standardeinstellungen aktivieren und anschließend Standardeinstellungen wiederherstellen.

3 8 4 6 6 0 0

Standardeinstellungen aktivieren

3 9 9 9 9 9 8

Standardeinstellungen wiederherstellen

Schnittstellenauswahl

USB

3 9 9 9 9 7 0 Integrierte Full Speed USB IBM/OEM- Standards

Tastaturweichenemulation

Landesspezifische Tastatur

Scannen Sie einen Barcode zur Auswahl einer der folgenden länderspezifischen Tastaturvorlagen. Im Konfigurationshandbuch finden Sie weitere länderspezifische Tastatureinstellungen.

ALT-Modus

Hinweis: Scannen Sie den ALT-Modus, nachdem Sie den entsprechenden länderspezifischen Tastaturcode gescannt haben.

Enthält der Barcode Sonderzeichen aus der erweiterten ASCII-Tabelle, wie zum Beispiel ein a mit einem Umlaut (ä), scannen Sie den ALT-Modus-Ein-Barcode. Die Daten werden dann mit den Sonderzeichen ausgegeben.

3 1 1 6 2 1 7 ALT-Modus ein

RS232-Kommunikationsbefehle

Präfix

Scannen Sie einen der folgenden Barcodes zum Programmieren des Scanners, um vor jedem Barcode ein Textstartzeichen oder AIM-, NCR- oder Nixdorf-Identifikationszeichen hinzuzufügen oder zu entfernen.

3 1 1 6 6 1 5 STX-Präfix ein

3 1 1 6 6 0 5 STX-Präfix aus

3 1 0 7 9 1 5 AIM-ID-Präfix ein

3 1 0 7 9 0 5 AIM-ID-Präfix aus

3 1 0 7 9 1 1 NCR-Präfix ein

3 1 0 7 9 0 1 NCR-Präfix aus

3 1 0 7 9 1 7 Nixdorf-Präfix ein

3 1 0 7 9 0 7 Nixdorf-Präfix aus

Suffix

Scannen Sie einen der folgenden Barcodes zum Programmieren des Scanners, um nach jedem Barcode einen Zeilenumbruch, Zeilenvorschub, einen Tabulatorstopp oder ein Textendezeichen hinzuzufügen oder zu entfernen.

3 1 1 6 6 1 3

Zeilenumbruch- Suffix ein

3 1 1 6 6 1 2

Zeilenvorschub- Suffix ein

³ 1 1 6 6 1 0

Tabulator-Suffix ein

3 1 1 6 6 1 4

Textendezeichen- Suffix ein

3 1 1 6 6 0 3

Zeilenumbruch- Suffix aus

3 1 1 6 6 0 2

Zeilenvorschub- Suffix aus

3 1 1 6 6 0 0

Tabulator-Suffix aus

³ 1 1 6 6 0 4

Textendezeichen- Suffix aus

Vom Benutzer konfigurierbares Präfix/Suffix

Ein oder zwei Präfix- oder Suffixzeichen können hinzugefügt und für die Datenübertragung zugewiesen werden. Verwenden Sie für Ihr Präfix oder Suffix einen der folgenden Codes mit einer

3-Codebytefolge, die das gewünschte Zeichen darstellt (siehe ASCII-Konvertierungstabelle). (Im Single-Line-

Konfigurationshandbuch finden Sie nähere Informationen über das Hinzufügen weiterer Präfix-/Suffixzeichen.)

Scannen Sie den Programmierung starten/beenden-Barcode, um zu beginnen. Scannen Sie dann das dreistellige Dezimaläquivalent des ASCII-Zeichens an die entsprechende Zeichenposition mit den Codebyte-Barcodes (siehe Codebytes). Zum Speichern scannen Sie noch einmal den Programmierung starten/beenden-Barcode.

Beispiel: Zum Hinzufügen eines Sternchens (*) als Präfix scannen Sie die Barcodes:

1. Programmierung starten/beenden
2. Konfigurierbares Präfix 1
3. Codebyte 0
4. Codebyte 4
5. Codebyte 2
6. Programmierung starten/beenden

3 9 9 9 9 9 9 Programmierung starten/ beenden

3 9 0 3 6 0 0 Konfigurierbares Präfix 2

3 9 0 4 6 0 0 Konfigurierbares Suffix 2

3 9 0 3 5 0 0 Konfigurierbares Präfix 1

3 9 0 4 5 0 0 Konfigurierbares Suffix 1

Anhänge

Scannen Sie einen der folgenden Barcodes, um Ihren Scanner für 2-oder 5-stellige Barcodeanhänge zu programmieren.

³ 1 0 1 2 0 7

2-stellige Anhänge aus

³ 1 0 1 2 0 6

5-stellige Anhänge aus

³ 1 0 1 2 1 7

2-stellige Anhänge ein

³ 1 0 1 2 1 6

5-stellige Anhänge ein

977-Anhang erforderlich (2-stellig): Aktivieren Sie diese Funktion, wenn für EAN-13-Codes, die mit 977 beginnen, ein 2-stelliger Anhang erforderlich ist.

³ 1 0 1 3 0 4

977-Anhänge aus

³ 1 0 1 3 1 4

977-Anhänge ein

UPC/EAN-Formatierung

Scannen Sie UPC-A zu EAN-13 konvertieren, und vor dem Konvertieren eines UPC-A-Barcodes zu EAN-13 wird eine führende Null übertragen.

3 1 0 7 5 0 4

UPC-A nicht zu EAN-13 konvertieren

³ 1 0 7 5 1 4

UPC-A zu EAN-13 konvertieren

Scannen Sie Führende Null mit UPC-E übertragen, um vor jedem UPC-E-Barcode eine Null zu übertragen.

³ 1 0 7 5 0 3

Keine führende Null mit UPC-E übertragen

3 1 0 7 5 1 3

Führende Null mit UPC-E übertragen

Scannen Sie UPC-A-Zahlensystem übertragen, um die führende Ziffer von UPC-A mit den Barcodedaten zu übertragen. Scannen Sie UPC-A-Zahlensystem nicht übertragen, um nur die Daten ohne führende Ziffer zu übertragen

3 1 0 7 5 0 1 UPC-A-Zahlensystem nicht übertragen

3 1 0 7 5 1 1 UPC-A-Zahlensystem übertragen

UPC-E auf 12 Stellen erweitern erweitert den UPC-E-Code auf das 12-stellige UPC-A-Format.

3 1 0 7 5 0 5 UPC-E nicht auf 12 Stellen erweitern

3 1 0 7 5 1 5 UPC-E auf 12 Stellen erweitern

Beim Scannen von Code 39 Voll-ASCII ein werden bestimmte Zeichenpaare im Barcodesymbol als einzelnes Zeichen interpretiert. Beispiel: \$V wird als das ASCII-Zeichen SYN und /C als das ASCII-Zeichen # decodiert.

Code 39 Voll-ASCII aus

3 1 0 0 2 1 7 Code 39 Voll-ASCII ein

Prüfziffer

Mit der folgenden Auswahl können Sie festlegen, ob die Prüfziffer am Ende der gescannten UPC-A- oder UPC-E-Daten übertragen werden soll oder nicht.

³ 1 0 7 5 0 7

UPC-A-Prüfziffer nicht übertragen

³ 1 0 7 5 0 6

*UPC-E-Prüfziffer nicht übertragen

3 1 0 7 5 1 7

*UPC-A-Prüfziffer übertragen

³ 1 0 7 5 1 6

UPC-E-Prüfziffer übertragen

CodeGate-/Manuell-Aktivierung (Voyager 9520/40, VoyagerGS 9590)

Mit den folgenden Programmiercodes können Sie die CodeGate-Schaltflächen/Trigger-Funktionen steuern: Sobald CodeGate Aktiv ist, müssen Sie zum Lesen eines Barcodes die Schaltfläche CodeGate (oben auf dem Scanner) oder den Trigger drücken. Ist CodeGate Nicht aktiv, müssen Sie die CodeGate-Schaltfläche/den CodeGate-Trigger nicht drücken. Barcodes werden automatisch gelesen, wenn sie sich im Sichtfeld des Scanners befinden.

3 1 1 8 7 1 3

CodeGate aktiv Out of Stand

3 1 1 8 7 0 3

CodeGate inaktiv Out of Stand

Hostkonfigurationen

Scannen Sie einen der folgenden Codes, scannen Sie anschließend den Standardwerte wiederherstellen-Code, um den Scanner für eine der folgenden Konfigurationen zu programmieren.

3 8 4 6 6 1 2 8 0 Verifone® Ruby- Terminal-Standardwerte

3 8 4 6 6 0 0 3 0 Gilbarco®-Terminal- Standardwerte

3 8 4 6 6 0 1 4 0 Wincor Nixdorf-Terminal- Standardwerte

3 9 9 9 9 9 8 Standardwerte wiederherstellen

Verschiedenes

Symbolmindestlänge legt die Mindestanzahl von Zeichen für Nicht-UPC/EAN-Barcodes fest. Scannen Sie den Programmierung starten/beenden-Barcode, um zu beginnen. Scannen Sie Symbolmindestlänge, und scannen Sie die zulässige Mindestanzahl von Zeichen unter Verwendung der folgenden Codebyte-Barcodes ein. Zum Speichern scannen Sie noch einmal den Programmierung starten/beenden-Barcode.

3 9 9 9 9 9 9 9

Programmierung starten/beenden

3 9 0 1 8 0 0 Symbolmindestlänge

Codebytes

ASCII-Konvertierungstabelle

Dez	Hex	Zei	Dez	Hex	Zei	Dez	Hex	Zei	Dez	Hex	Zei	Dez	Hex	Zei
0 00	NUL		26	1A SUB		52	34	4	78	4E	N	104	68	h
1	01 SOH		27	1B ESC		53	35	5	79	4F	O	105	69	i
2	02 STX		28	1C FS		54	36	6	80	50	P	106	86 mA	j
3	03 ETX		29	1D GS		55	37	7	81	51	Q	107	6B	k
4	04 EDT		30	1E	RS	56	38	8	82	52	R	108	6C	l
5	05 ENQ		31	1F	US	57	39	9	83	53	S	109	6D	m
6	06 ACK		32	20		58	3A :		84	54	T	110	6E	n
7	07 BEL		33	21 !		59	3B ;		85	55	U	111	6F	o
8	08 BS		34	22 “		60	3C <		86	56	V	112	70	p
9	09 HT		35	23 #		61	3D =		87	57	W	113	71	q
10	0A LF		36	24 $		62	3E >		88	58	X	114	72	r
11	0B VT		37	25 %		63	3F ?		89	59	Y	115	73	s
12	0C FF		38	26 &		64	40 @		90	5A	Z	116	74	t
13	0D CR		39	27 ‘		65	41	A	91	5B	[	117	75	u
14	0E SO		40	28 (		66	42	B	92	5C	\	118	76	v
15	0F S		41	29 )		67	43	C	93	5D	]	119	77	w
16	10 DLE		42	2A *		68	44	D	94	5E ^		120	78	x
17	11 DC1		43	2B +		69	45	E	95	5F	_	121	79	y
18	12 DC2		44	2C ,		70	46	F	96	60	‘	122	7A	z
19	13 DC3		45	2D -		71	47	G	97	61	a	123	7B {
20	14 DC4		46	2E .		72	48	H	98	62	b	124	7C l
21	15 NAK		47	2F /		73	49	I	99	63	c	125	7D }
22	16 SYN		48	30 0		74	4A J		100	64	d	126	7E ~
23	17 ETB		49	31 1		75	4B K		101	65	e	127	7F
24	18 CAN		50	32 2		76	4C L		102	66	f
25	19 EM		51	33 3		77	4D M		103	67	g

Technische Unterstützung

Kontaktinformationen für den technischen Support, Produktservice und Reparaturen finden Sie unter www.honeywellaidc.com.

Beschränkte Gewährleistung

Garantieinformationen für Ihr Produkt finden Sie unter www.honeywellaidc.com/warranty_information.

Bedienungsanleitung

Besuchen Sie www.honeywellaidc.com. Dort finden Sie länderspezifische Versionen dieses Dokuments, und dort können Sie auch das Konfigurationshandbuch und das Installations-/Benutzerhandbuch herunterladen.

Patente

Patentinformationen erhalten Sie unter www.honeywellaidc.com/patents.
