BEDIENUNGSANLEITUNG 1252 Cylinda

Så används

ASEA Cylinda

diskmaskin 1252, 1452

Viktigt!

Viktigt! Läs hela bruksanvisningen innar dü börjar använda diskmaskinen, så får du bästa utbytet av den!

Line drawing of a simple cabinet or shelf unit with no text, numbers, or symbols

Innehåll

Diskmaskinens delar 2

Innan du använder maskinen första gången.... 3

Så här diskar du i Cylinda 1452 .... 4

Hur korgarna packas 5

Dosering av diskmedel 6

Tekniska uppgifter 6

Försäljningsvillkor och service ..... 6

Ställ in önskat program 7

Vilket program ska man välja.... 7

Sà sparar du energi 8

Var försiktig, när du diskar det här 8

Påfyllning av vätmedel 8

Inställning av vätmedelsdoserare 9

Skötsel 9

Om maskinen inte fungerar.... 10

Om maskinen diskar dåligt.... 10

Diskmaskin med avhärdningsfilter: Påfyllning av salt 11

Inställning av saltdoserare...... 11

Säkerhet 12

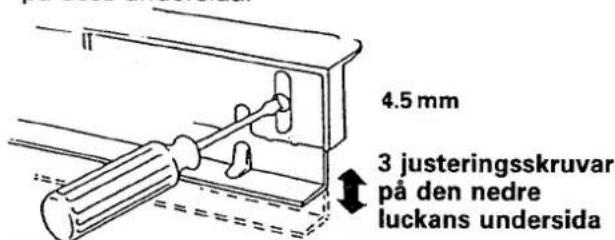

Justeringar 12

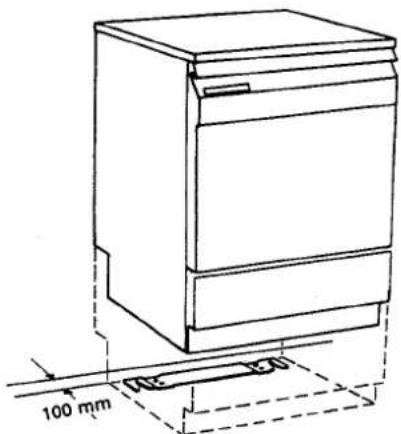

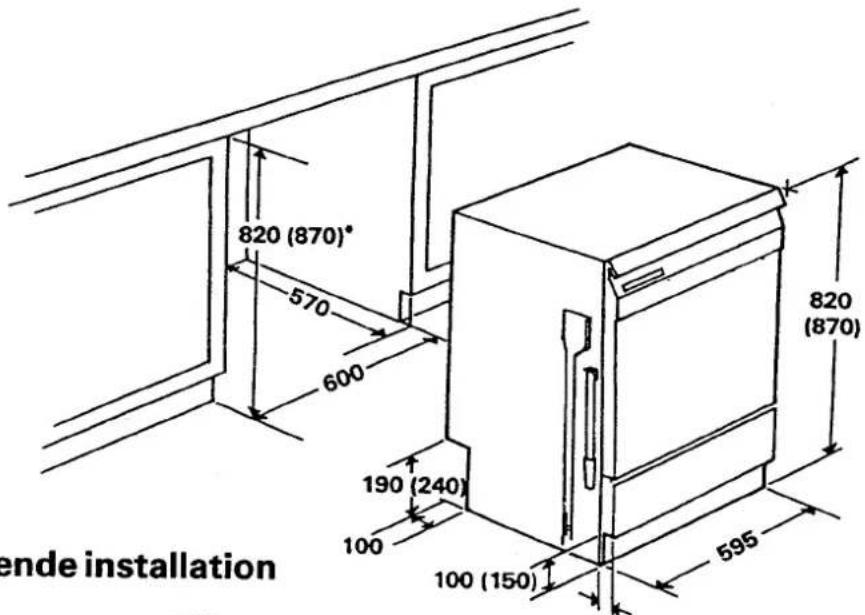

Installation 13-15

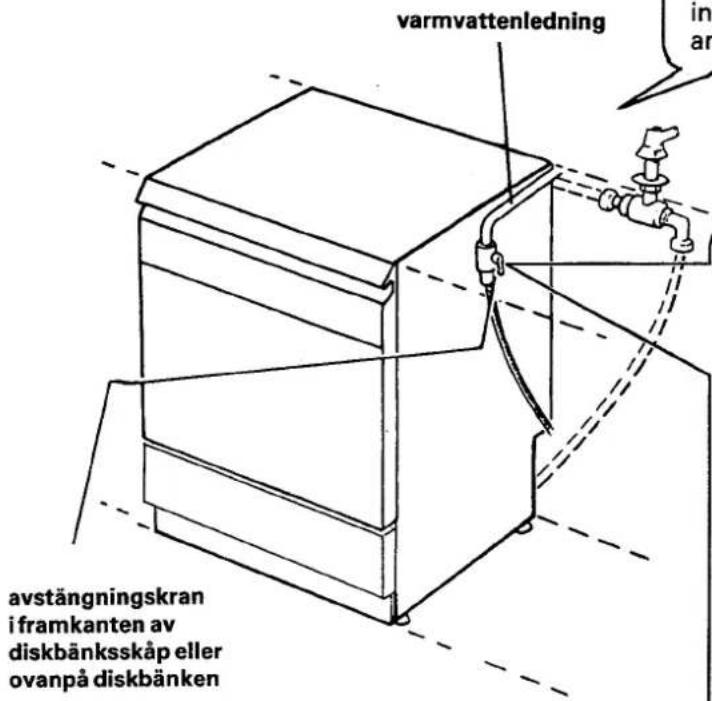

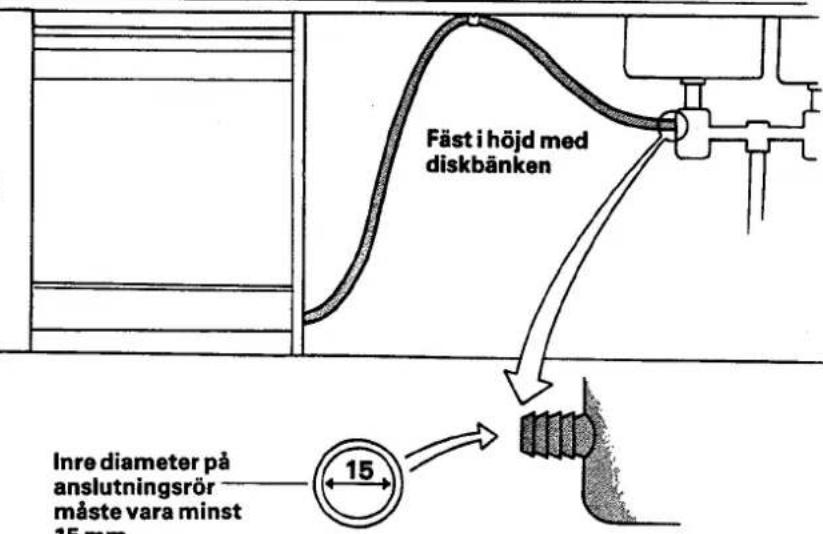

Anslutning till vatten 14

Anslutning till avlopp.... 15

Snabbfakta 16

Diskmaskinens delar

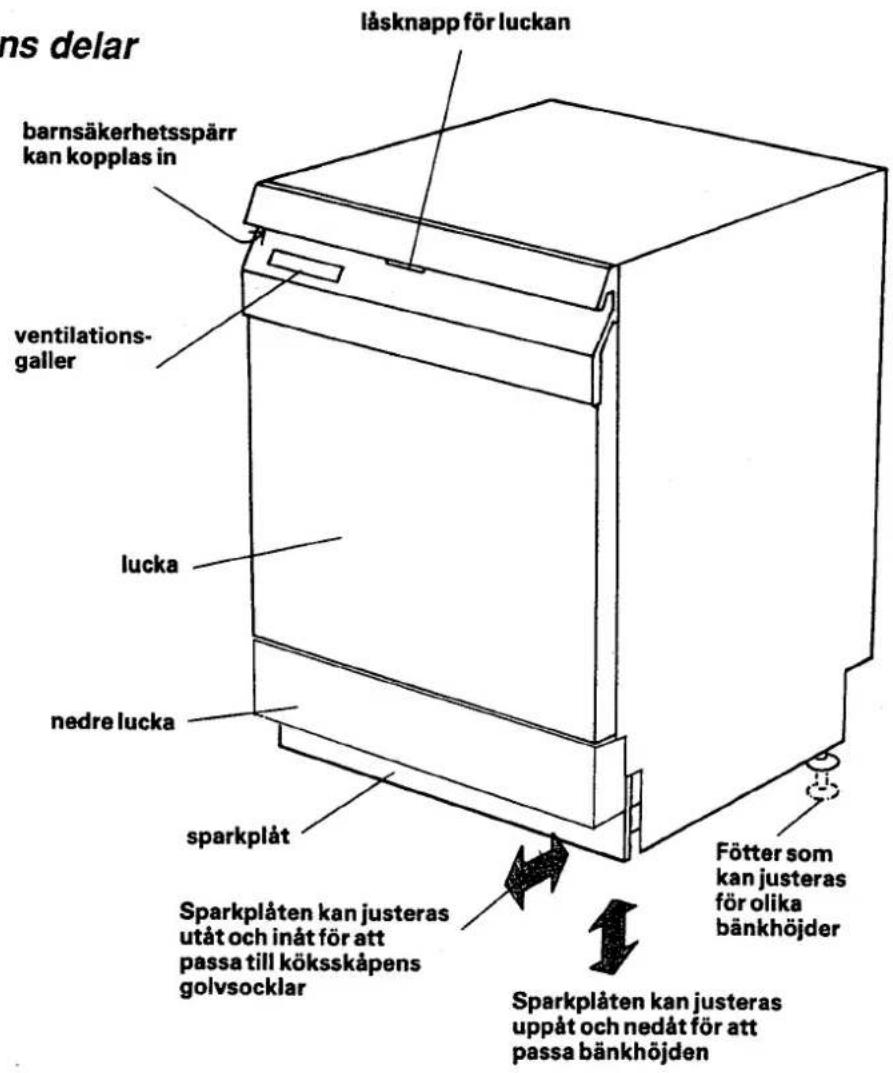

ns delar läsknapp för luckan barnsäkerhetsspärr kan kopplas in ventilations-galler lucka nedre lucka sparkplåt Sparkplåten kan justeras utåt och inåt för att passa till köksskåpens golvsocklar Fötter som kan justeras för olika bänkhöjder Sparkplåten kan justeras uppåt och nedåt för att passa bänkhöjden

Innan du använder maskinen första gången

Läsigenom hela bruksanvisningen! Vissa material är känsliga för maskindisk. Till maskindisk får man använda endast maskindiskmedel.

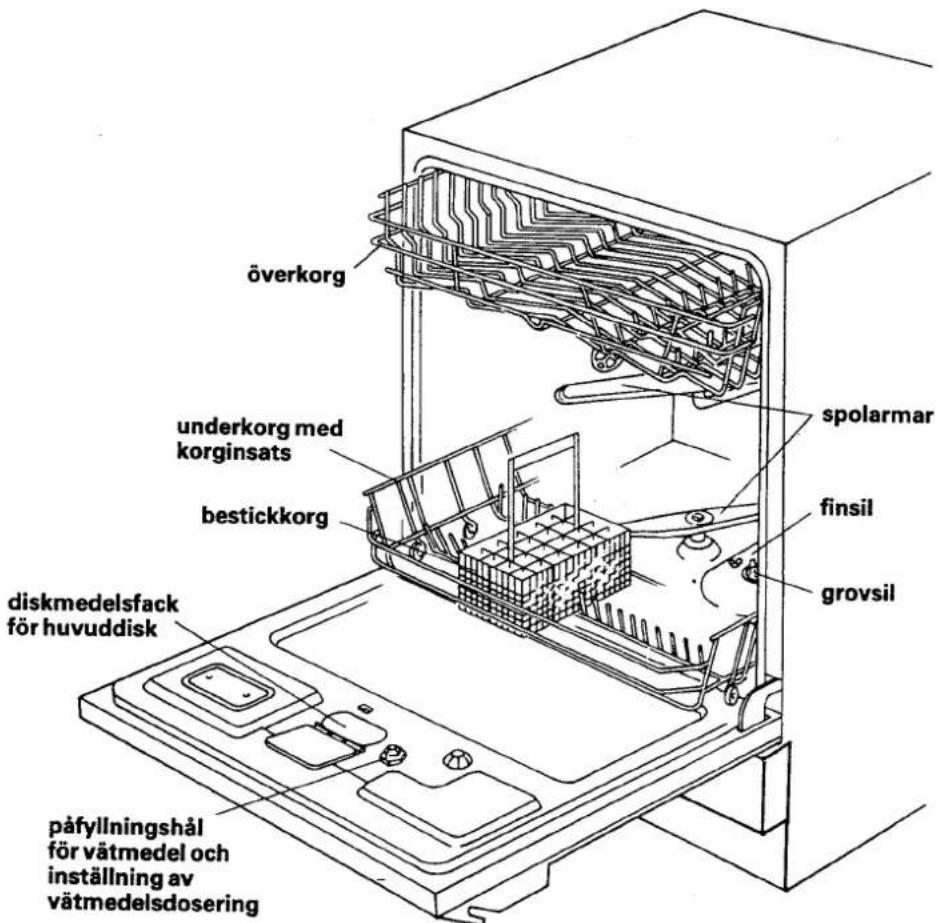

överkorg spolarmar underkorg med korginsats finsil bestickkorg grovsil diskmedelsfack för huvuddisk påfyllningshål för våtmedel och inställning av våtmedelsdosering

Användning

Öppna luckan

①

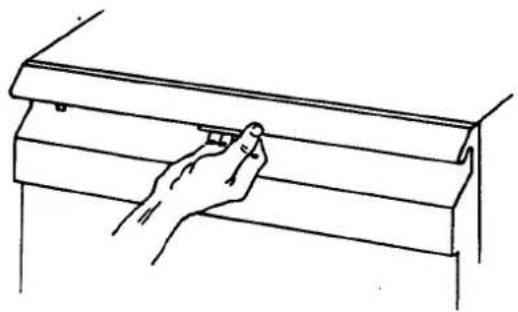

Tryck läsknappen uppåt

Line drawing of a hand holding a tool on a mechanical component (no text or symbols)

Så öppnas luckan om barnsäkerhetsspärren är inkopplad:
För säkerhetsspärren åt sidan . . .

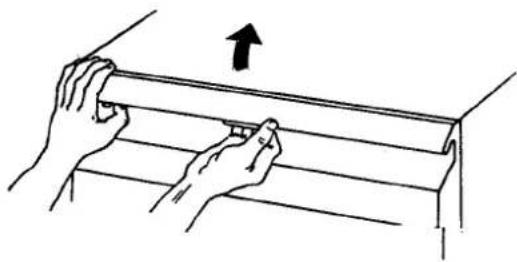

... och tryck sedan låsknappen uppåt.

Illustration of two hands holding a rectangular object with an upward arrow, no text or symbols present

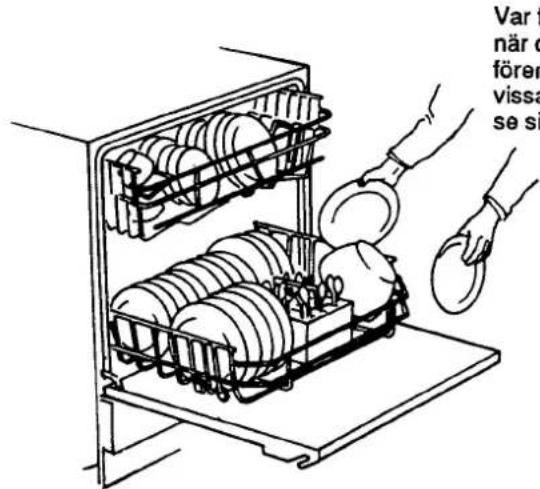

② Packa korgarna

Var f när d fören vissa se si

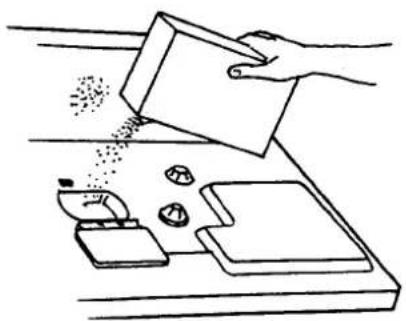

③ Fyll på diskmedel

På lockets insida: fördisk

Ifacket: huvuddisk

Obs! Stäng luckan när du fyllt på diskmedel!

Simple line drawing of a hand pouring liquid into a container with scattered particles and a small object nearby (no text or symbols)

④ Se till att spolarmarna kan röra sig fritt

Illustration of a hand holding a tool with directional arrows indicating motion (no text or symbols)

⑤ Kontrollera att vatten- kranen är öppen

⑥ Stäng luckan

Simple line drawing of a cabinet with a handle, no text or symbols present

Stäng luckan ordentligt annars startar inte maskinen.

Överkorgen

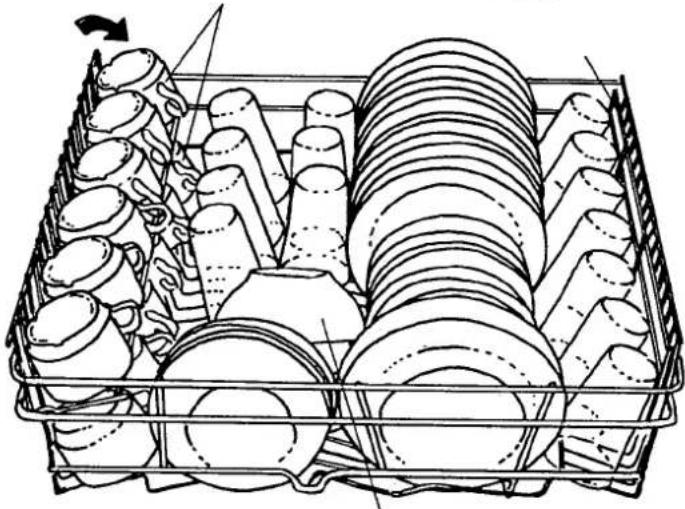

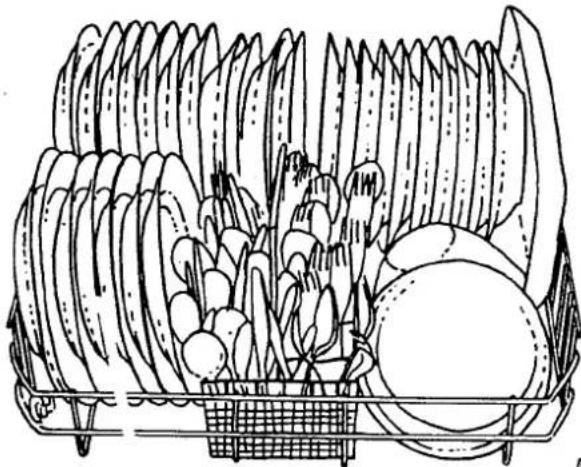

I överkorgen placeras glas, koppar, skålar och assietter, fat, långa bestick och förskärare (se till att eggen inte skadar plasten på korgarna).

Överkorgen i 1452 har två fällbara hyllor.

När hyllan är nedfälld, kan man ha koppar både på och under den.

Uppfälld ger hyllan plats för de höga glasen.

När hyllan är nedfälld, kan man ha koppar både på och under den

Här är hyllan uppfälld för att ge plats för de höga glasen

Technical line drawing of a mechanical assembly with multiple circular components and a central gear-like component (no text or symbols)

Alla smutsiga ytor vänds nedåt

Illustration of a basket filled with various vegetables and fruits, no text or symbols present

Det är inte nödvändigt att sköl- ja av disken innan den plockas in i maskinen. Ta bara bort större matrester.

Bestickkorgen

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger mot varandra. Undvik att placera bestick av olika material – t ex silver och rostfritt – i samma fack. Likaså är det olämpligt att placera rostfritt av olika kvalitet (jämför ytorna) intill varandra.

Underkorgen

I underkorgen placeras tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestick-korgen). Underkorgen hos 1452 har en löstagbar korginsats för tallrikar.

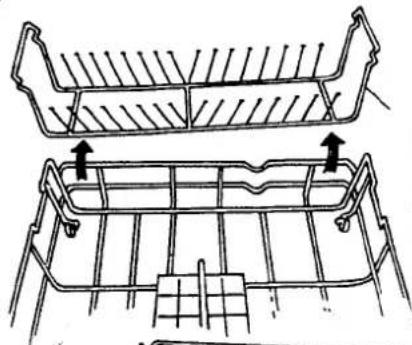

Korginsatsen kan tas bort och ge plats för kastruller och grytor.

Technical line drawing of a vehicle chassis frame with structural ribs and mounting points (no text or symbols)

Korginsatsen kan tas bort och ge plats för kastruller och grytor

Line drawing of a basket containing various items including tomatoes, peppers, and lettuce (no text or symbols)

Dosering av diskmedel

Hur mycket diskmedel du ska använda beror dels på vilket program du väljer, dels på vattnets hårdhetsgrad (se nedan).

Avspolning

Inget diskmedel

Starkdisk,

Diskmedel för både fördisk (10 g)

Normaldisk

och huvuddisk (25 g)

Ekonömi-, lätt-,

skon- och

Diskmedel endast för huvuddisk (25 g)

snabbdisk

Mängden diskmedel beror på vattnets hårdhetsgrad

Vattnet är olika "hårt" på olika platser. Hårdheten mäts i °dH. Ring till vattenverket på din ort och fråga efter vattnets hårdhetsgrad. Ju hårdare vatten, desto mer maskindiskmedel. Följ doseringsanvisningarna på förpackningen.

Är vattnet hårt, kan både diskgodset och maskinen få en grå beläggning efter någon tid. För att ta bort den kan man köra en diskomgång med 2 matskedar citronsyra i stället för fördiskmedel. Till Cylinda 1452 använder man starkdiskprogrammet.

Om vattnet är mycket hårt, bör man använda vätmedel som innehåller citronsyra (surt vätmedel).

Använd endast maskindiskmedel

till både fördisk och huvuddisk. Handdiskmedel får inte användas, eftersom skumbildningen hindrar maskinens arbete.

Varning!

Maskindiskmedel är frätande. Akta barnen!

Se till att barnen inte kommer åt maskindiskmedlet.

Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta därefter Giftinformationscentralen, tfn 90 000.

Om någon fått maskindiskmedel i ögonen, badda ordentligt i rikligt med vatten.

Tekniska uppgifter

Höjd 820(870)mm

Bredd 595mm

Djup 570mm

Vikt 52 kg

Kapacitet 14 kuvert enligt Konsumentver-kets standard

Vattentryck 0,15–1 MPa (1,5–10 kp/cm²)

Anslutnings- effekt 2 200 W

Omkopp- lingsbar 1-fas, 220 V

Element- effekt 1 800 W

Vatten- förbrukning:

Avspolning 5,5 liter

Normaldisk 22 liter

Snabbdisk 16,5 liter

För maskin med avhärdningsfilter är vattenförbrukningen 3 liter högre.

Extra tillbehör Arbetsskiva

Sidoplåtar +

tippskydd

Mobilsats

Dekorramar

Försäljningsvillkor och service

Försäljningsvillkor

I Sverige gäller Konsumentköp EHL

91 samt EHL Trygghetsförsäkring.

Service

Innan du beställer service, läs "Om maskinen inte fungerar" på sid. 10!

För service, kontakta ABB ASEA SKANDIA

AB som finns på följande platser:

• Stockholm

• Göteborg

- Malmö

• Jönköping

- Skara

- Norrköping

- Örebro

- Karlstad

- Uppsala

- Borlänge

• Gävle

- Sundsvall

- Östersund

• Umeå

• Luleå

• Växjö

• Västerås

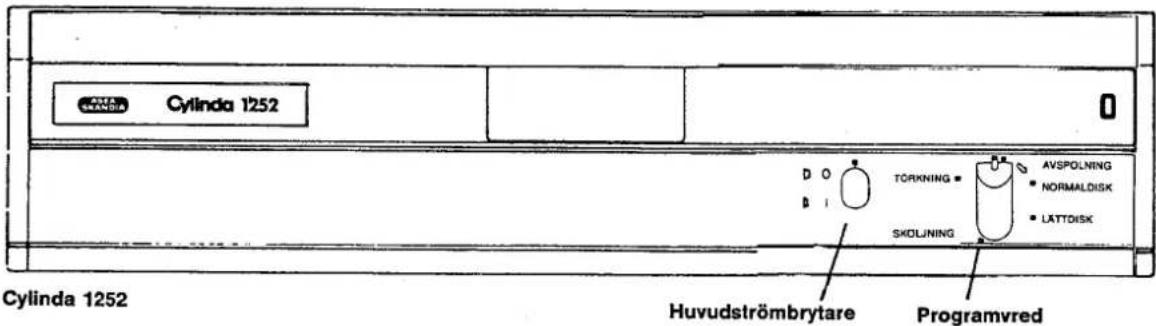

Ställ in önskat diskprogram med programvredet och separata väljare

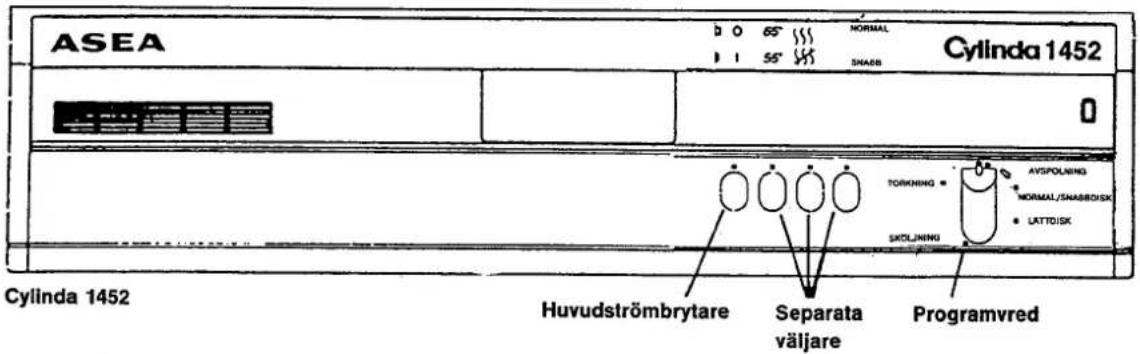

ASEA Cylinda 1452 0 65 NORMAL 55 SHABB Cylinda 1452 Huvudströmbrytare Separata väljare Programvred TORKHING AVSPOLNING NORMAL/SNABBOISK LATTOISK SKOLJNING

Cylinda 1252 0 TORKNING AVSPOLNING NORMALDISK SKOLINING NORMALDISK LATTOISK Huvudströmbrytare Programvred Cylinda 1252

HUVUDSTRÖMBRYTARE

0 = fran

1 = till

TEMPERATURVÄLJARE

65°C

55°C

OBS! 1252 har alltid disktemperaturen 60°C.

TORKNINGSVÄLJARE

Torkar = torkelement till

Torkar ej = torkelement från

VATTENUPPVÄRMNINGSVÄLJARE

Värm. = vattenuppvärmning

till önskad temperatur

Snabb = vattenuppvärmning fränkopplad

När du trycker på huvudströmbrytaren, startar diskmaskinen.

Om du måste avbryta diskningen

t.ex. för att lägga in mer disk

• Ställ huvudströmbrytaren på 0.
- Öppna sedan luckan och lägg in disken.
- Stäng luckan och ställ huvudströmbrytaren tillbaka på I.

Vilket program ska man välja?

Kastruller och

annan hårt smutsad disk

Till hårt smutsad disk kan man välja normaldiskprogrammet 65°C med eller utan separat avspolning.

Normalt smutsad disk

är lämplig att diska med normaldiskprogrammet 65°C eller med lättdiskprogrammet 65°C.

Lätt smutsad disk

Om disken inte är så hårt smutsad, kan man välja kortare diskprogram och/eller lägre disk-temperatur.

Cylinda 1452

• Lättdisk. Utan fördisk. Huvuddisk 55°C eller 65°C. Med eller utan torkvärme.
• Snabbdisk. Väljs när disken är mycket lätt smutsad. Avspolning före kort huvuddisk och två sköljningar. Snabbdisk rekommenderas om maskinen är ansluten till varmvattenledning. I diskningen och sköljningarna värmer maskinen inte vattnet.

Cylinda 1252: Välj Lättdiskprogrammet.

Ömtålig disk

kan diskas med lättdiskprogrammet utan torkvärme. (Endast 1452.)

Avspolning

Separat avspoining används för att spola av hårt smutsad disk eller om disken lämnas i maskinen för en längre tid innan den diskas.

När maskinen diskat färdigt

• Ställ huvudströmbrytaren på 0 när du vill slå av strömmen.
  • Stäng alltid vattenkranen.
• Kontrollera då och då om vätmedel behöver fyllas på.
• Töm grovsilen och rengör finsilen vid behov.

Så sparar du energi

Lättdisk (Endast 1452)

Lättdiskprogrammet diskar med lägre vattentemperatur (55°C i stället för 65°C) och använder dessutom ingen torkvärme. Om disken inte är för hårt smutsad, är det här ett bra sätt att spara energi.

Diska bara full maskin

Vänta med diskningen tills maskinen är full.

Diska med lägre temperatur (55°C) (Endast 1452)

Om maskinen är ansluten till kallvatten blir gångtiderna längre, eftersom uppvärmningen av vattnet tar

längre tid. Den ökade disktiden gör dock att man kan köra ett program med lägre disktemperatur och ändå få samma resultat. Dessutom sparar man både elenergi och tid.

I stället för normaldisk väljer man då lätt- eller snabbdisk.

Välj program utan torkvärme (Endast 1452)

Om du väljer program utan torkvärme, torkar disken något långsammare. Men om du öppnar luckan något under torkmomentet och släpper ut den fuktiga luften, så torkar disken snabbare.

Var försiktig när du diskar det här

En del husgeråd tål inte att ma- skindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av ma- skindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall

Placera föremålen så att de inte stöter samman under diskningen. Använd låg disktemperatur. Antika och mycket ömtåliga föremål bör inte diskas i maskin.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klist- rade handtag

Vissa typer av lim tål inte maskin- disk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är avsedda för det.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plast

Vissa plastsorter tål inte den höga temperaturen vid maskindiskning.

För att skydda plastföremål:

Välj program med låg temperatur (55°C) och utan torkning (i 1452). Placera plastföremålen i överkorgen.

Påfyllning av vätmedel

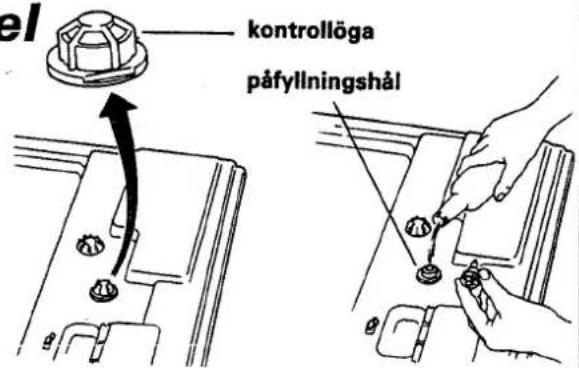

Torkningen går snabbare om man använder vätmedel. Mitt i vätmedelsbehållarens påfyllningslock finns ett kontrollöga (se bilden). Om ögat är helt svart, finns tillräckligt med vätmedel. Om den svarta pricken är mindre, behöver man fylla på vätmedel. Vätmedelsbehållaren är fylld från fabriken med Finish sköljglans.

kontrollöga påfyllningshål

Inställning av vätmedelsdoserare

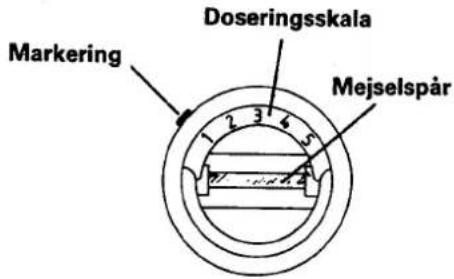

Dosering av vätmedel sker automatiskt. Doseringen är inställd på fabriken.

Vid behov kan man ändra vätmedelsdoseringen med en skruvmejsel inne i påfyllningshålet, där doserarens inställningsvred finns. Normalt står doseraren på 1. Vid kalkhaltigt vatten (över 10–12 °dH) skall doseraren ställas in på 3 eller 4 beroende på vattnets hårdhet.

Alltför riklig dosering av vätmedel kan ge skumbildning, särskilt vid kallvattenanslutning.

Skötsel

Maskinens innerbehållare är tillverkad av rostfritt stål som hålls rent genom den normala användningen. Någon gång kan man behöva rengöra silarna och spolarmarna.

Spolarmarnas hål och lagringar

kan ibland bli igensatta av något skräp. Ta bort plastlåsningen ovanpå spolarmen så att denna kan lyftas av. Peta bort skräpet med en näl e dyl.

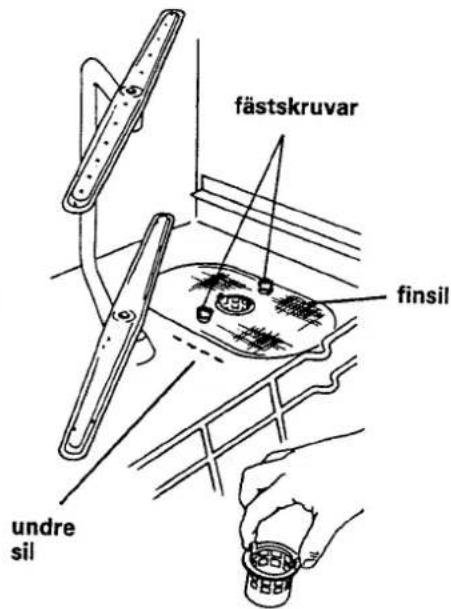

Finsilen

Det som samlas upp i finsilen spolas automatiskt av vid varje diskomgång. Om finsilens nät börjar bli igentäppt, t ex av kalk eller kraftig smuts behöver den rensas. Det syns inte alltid ovanpå. Ta därför ibland bort finsilen och kontrollera på undersidan. Skruva bort de båda fästskruvarna, lyft ur finsilen och borsta den ren med en diskborste.

Ta därefter en piprensare e dyl och stick ned den ca 10 cm i avloppsröret och rensa bort eventuell smuts.

När du sätter tillbaka finsilen, se till att silens kanter tätar ordentligt mot botten.

Grovsilen

I grovsilen samlas större matrester som inte utan vidare kan passera avloppspumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den.

Markering Doseringsskala Mejselspår

fästskruvar finsil undre sil

Undre silen

Om även undre silen är smutsig, kan den lossas och spolas av. Den är fäst med snäppen och kan lossas genom att ryckas rakt upp. Kontrollera att snäppena fäst ordentligt när silen satts tillbaka.

Så rensas pumpen:

① Skruva bort nedre luckan och sparkplåten (2 skruvar).

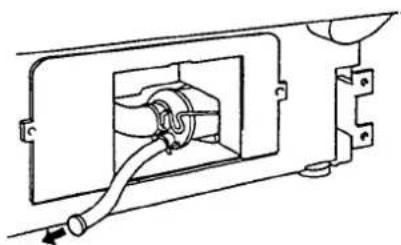

② Ta bort pluggen ur pumpens dränerslang. Vatten som finns kvar i pumpen rinner då ur. Håll därför skål under slangen.
③ Lossa sedan pumphusets lock genom att föra låsbygeln uppåt (färgade pilen). För locket åt sidan och rensa pumpen.

Simple line drawing of a structural beam with supports and arrows indicating direction (no text or symbols)

Technical line drawing of a mechanical assembly with hoses and components (no text or symbols)

Om maskinen inte fungerar

Om maskinen inte fungerar bör du först kontrollera om det kan bero på något enkelt fel som du själv kan rätta till. Sök felet med hjälp av beskrivningen nedan.

Maskinen startar inte

Om maskinen inte startar kan det vara av någon av följande orsaker:

① Du har glömt att trycka på huvudströmbrytaren från 0.
② Luckan är inte ordentligt stängd.
③ En "propp" (säkring) har gått.
④ Stickproppen sitter inte i vägguttaget.

Veck på avloppsslangen

Kontrollera att slangen inte har några veck eller hårda böjar.

Stopp i avloppsslangen

Kontrollera att ingenting har fastnat där avlopps- slangen är ansluten till diskbänkens vattenlås. Det kan fastna skräp mot anslutningsrörets mynning, se bilden. Kontrollera dessutom att det konformade an- slutningsröret är kapat till en invändig diameter av minst 15 mm.

Det är vatten kvar i maskinen

Om maskinen tar in för mycket vatten, startar avloppspumpen automatiskt. Om vattnet trots detta inte pumpas ut, kan felet ha någon av dessa orsaker:

Silarna igensatta

Rensa grovsil, finsil och undre sil enl sid 9.

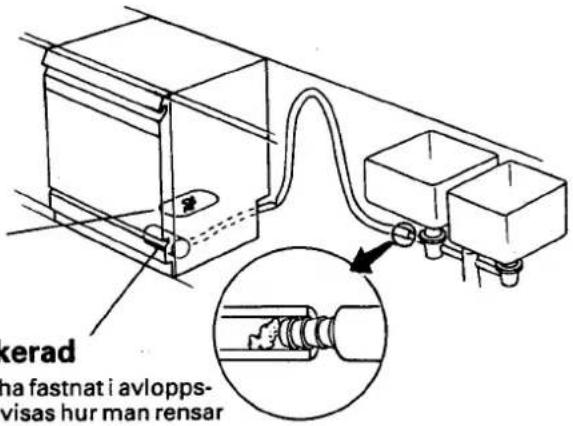

kerad na fastnat i avlopps- visas hur man rensar

Pumpen blockerad

Benbitar e dyl kan ha fastnat i avlopps-pumpen. Här intill visas hur man rensar pumpen.

Om maskinen diskar dåligt

Kontrollera följande:

* att det kommer in tillräckligt med vatten i maskinen. Inloppsslangen kan ha veck eller skarpa böjar. Kontrollera också att vattentrycket är 150–1 000 kPa (1,5–10 kp/cm²)
* att spolarmarna inte hindras i sin rörelse av nedstickande föremål och att inte hålen är igensatta av smuts.
* att spolarmarna roterar lätt och inte bromsas av t ex sandkorn på lagringarna. Snurra på spolarmen. Om den löper trögt, lyft av den och torka rent runt fästet.
* att rätt mängd diskmedel har använts – se sid 19. Använd inte gammalt eller stelnat diskmedel. Förvara diskmedlet torrt och kallt i sluten förpackning.
* att diskmedlet till huvuddisken hålls i behållaren och inte hamnar på dess kanter. Om så sker kan diskmedelsluckans tätning försämras.

Slöja på det diska- de godset

Om disken inte blir riktigt klar och fin, kan det bero på kalkfilm. Problemet kan ofta avhjälpas genom att man använder citronsyra, se sid 19.

Diskmaskin med avhärdningsfilter:

Påfyllning av salt

I en maskin med avhärdningsfilter måste man fylla på salt i saltbehållaren innan maskinen startas första gången. Använd grovt salt eller specialsalt för diskmaskiner med inbyggt avhärdningsfilter.

Mitt i locket till saltbehållaren finns ett kontrollöga, som visar när det är dags att fylla på salt. Om en grön skiva syns genom locket, finns tillräckligt med salt. När skivan inte syns, måste man fylla på.

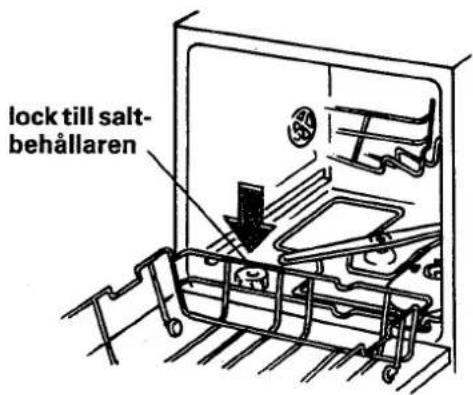

Skruva först bort locket (bilden nedan).

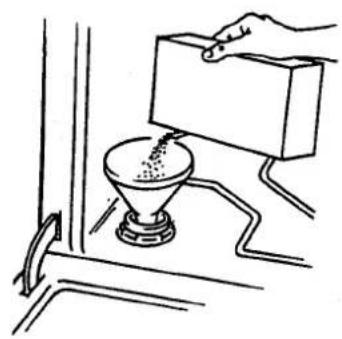

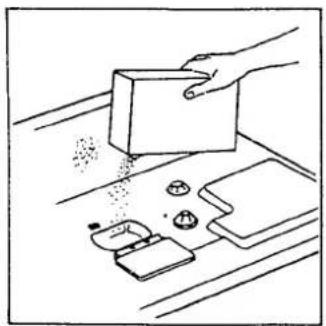

Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Fyll behållaren med salt. Torka bort överflödigt salt, så att locket tätar ordentligt. Skruva fast locket.

Allt salt som eventuellt spillts i maskinen måste genast sköljas bort. Kör därför ett komplett program. Av detta skäl är det lämpligt att fylla på salt just när man ska använda maskinen för diskning.

lock till salt- behållaren

Line drawing of a hand pouring granular material into a funnel on a surface (no text or symbols)

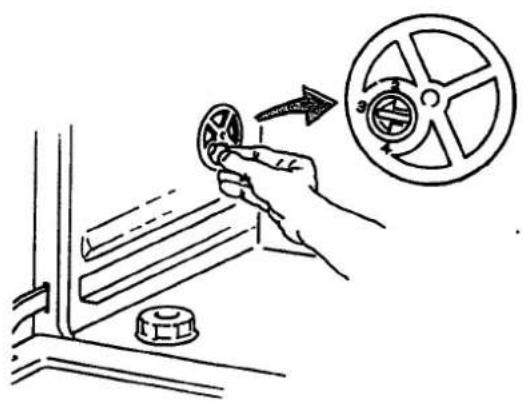

Inställning av saltdoserare

Inställningsvred till saltdoseraren finns till vänster inne i maskinen. Vredets pilspets pekar på inställningen. Med ett mynt i skåran i vredet kan man ställa in önskad dosering. Se tabellen nedan!

Läge	Vattnets hårdhet
2	10–14°dH
3	14–21°dH
4	mer än 21°dH

Illustration of a hand holding a circular component next to a wheel with directional arrows (no text or symbols)

Säkerhet

Luckströmbrytare

Maskinen har en luckströmbrytare, som bryter strömmen och avbryter diskningen, om luckan öppnas medan maskinen är igång. Luckan har också en barnsäkerhetsspärr.

Överfyllnadsskydd

Maskinen har ett överfyllnadsskydd som automatiskt startar avloppspumpen och stänger inloppsventilen, om vattennivån i maskinen skulle bli högre än normalt. Detta skydd fungerar endast om maskinen är påslagen. Därför finns ett extra skydd mot läckage i maskinens botten.* Om vatten rinner ut på maskinstativets botten, lyfts en flottör, som på mekanisk väg stänger av en inloppsventil för vattnet. Om denna säkerhetsanordning trätt i funktion, ska man stänga av vattnet och tillkalla service.

Tippskydd

Om maskinen placeras helt fristående, måste den förses med tippskydd.

Barnsäkerhetsspärr\*

Maskinen är försedd med en barnsäkerhets- spärr, som förhindrar att små barn öppnar luck- kan och riskerar att skadas av hett vatten eller het ånga. Spärren för- hindrar dessutom att barn kommer åt det frätande maskindiskmedlet.

* Endast 1452.

Inställning av sockeldjup

Ställ in rätt sockeldjup så här:

Skruva först loss nedre luckan och sparkplåten.

sparkplåt

Skruva sedan vid behov ut de två hållarna för sparkplåten. Vrid medurs (som om du skruvar in en skruv).

hållare för sparkplåten 100 mm

70-100 mm

Justera till slut nedre luckan till rätt djup med hjälp av skruvarna på dess undersida.

4.5 mm 3 justeringsskruvar på den nedre luckans undersida

Varning!

Träföremål och vissa typer av plast kan förorsaka brand i maskinen om de faller ned på elementet.

Så kopplas barnsäker- hetsspärren in

Ta tag i spärren och för den åt vänster. Lyft den sedan rakt uppåt. När du nu släpper den, går den automatiskt åt höger och är då inkopplad. Hur man öppnar, när spärren är in-kopplad, se sid. 4.

Så kopplas barn- säkerhetsspärren bort

Ta tag i spärren, som sitter till vänster under lockets handtag. För spärren så långt åt vänster som det går. Drag sedan spärren rakt nedåt och för den sedan åt höger.

då inkopplad. Hur man öppnar, när spärren är in- kopplad, se sid. 4. Spärren sitter under handtaget t ånga. Spärren för-

Inställning av sockeln i höjdled

Sparkplåten är försedd med avlånga hål, vilket gör att den kan justeras i höjdled. Ställ in så att sparkplåten ligger an mot golvet.

the floor.

Simple line drawing of a rectangular panel with two vertical arrows indicating direction (no text or symbols)

Inställning av fötter

Skruva ut eller in maskinens fötter, så att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida (mått markerade med stjärna i bilden). Ställ in också de bakre fötterna och sätt på glidfötterna Maskinen får luta högst 5 mm.

När du ställt in fötterna, dra åt läsmuttrarna.

Installation

Inbyggnad

Maskinen är avsedd att byggas in under en diskbänk, arbetsbänk e dyl, men kan också placeras fristående.

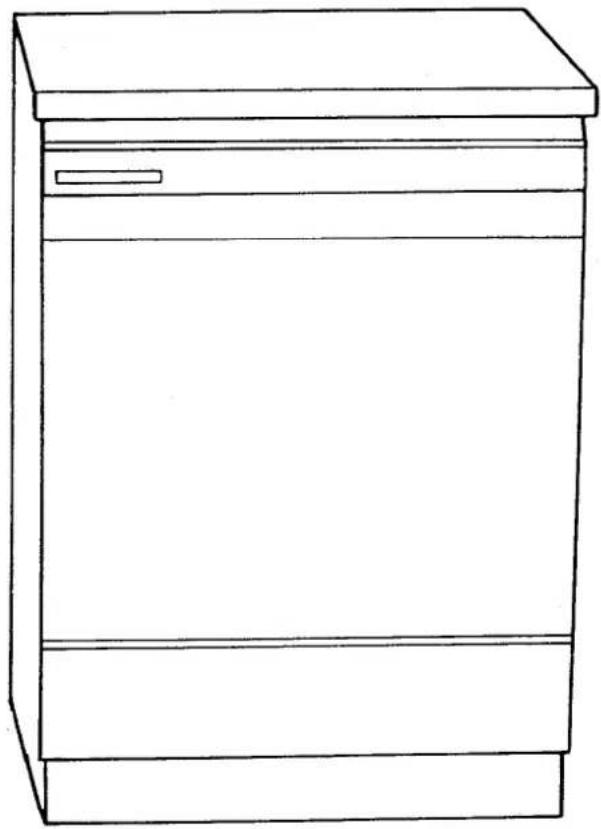

Inbyggnadsmåtten (i mm) framgår av figuren.

820 (870)* 570 600 190 (240) 100 100 (150) 595 820 (870) ende installation

Fristående installation
70–100

100 mm 50 mm

Om man placerar maskinen så att någondera sidan blir synlig, kan man montera en sidoplåt.

Om maskinen placeras helt fristående, bör både sidoplåtar och bänkskiva monteras. Tillbehören kan köpas där du köpt diskmaskinen.

Skruva fast maskinen

Om maskinen skruvas i sidorna tas plastpluggarna först bort. Dessa ersätts av de nya. Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

Pure technical line drawing of a mechanical assembly without any text, numbers, or symbols

Helt fristående:

Glöm inte tippskydd!

En helt fristående maskin måste förses med tippskydd. Det består av ett fastjärn, som skruvas fast i golvet enligt bilden.

Därefter skjuter man in maskinen så att fästjärnen griper om de bakre fötterna. Maskinen kan nu inte tippa, om den öppna luckan belastas.

Installation, forts

Förbered elanslutning och vatten- och avloppsanslutning (spill-vatteninstallation) samtidigt. Då kan du göra alla anslutningarna när maskinen skjuts på plats, se sista bilden på sid 15.

Anslutning till vatten- och spillvatteninstallation ska utföras av en person med erforderlig kompetens.

Anslutning till vatten

Obs! Sladden måste vara urdragen eller eluttaget spänningslöst under arbetet!

Maskinen bör anslutas till varm-vattenledning.

Om sådan inte finns kan maskinen anslutas till kallvattenledning. Men gångtiden blir då avsevärt längre.

Spola igenom tilloppsledningen innan den ansluts till maskinens anslutningsrör.

varmvattenledning in an avstängningskran i framkanten av diskbänksskåp eller ovanpå diskbänken

På tilloppsledningen ska finnas en avstängningskran. Kranen ska vara placerad ovanpå diskbänken eller i framkanten av diskbänksskåpet.

Det är viktigt att tilloppsrör och avstängningskran har tillräcklig genomströmningsarea – minst 12 liter per minut ska kunna passera ledningen.

Backventil och återsugningsskydd behövs inte. Vattentrycket ska vara 150–1000 kPa (1,5–10 kp/cm²).

När installationen är klar, ska man öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Maskinen levereras med anslutningsrör för vatten fastkopplat. Röret är av förnätat polyeten och har en koppling med R 1/2" invändig gånga. Röret kan böjas så att det passar. Men se till att röret inte plattas till i böjarna.

Elinstallation

Maskinen har sladd med stickkontakt och skall anslutas till jordat uttag.

1-fasutförande

Värmeeffekt 1800 W. Säkras 10A.

Elinstallation

För diskmaskin behövs ingen speciell installation, om det på platsen finns ett med minst 10 A säkring skyddat, jordat vägguttag. För att säkringen inte ska bli överbelastad, bör ej andra apparater med hög effekt anslutas till samma grupp.

Fäst i höjd med diskbänken Inre diameter på anslutningsrör måste vara minst 15 mm

Anslutning till avlopp

Maskinen levereras med avloppsslangen fast-kopplad.

Avloppsslangen leds till ett anslutningsrör vid

diskbänkens vattenlås, se bilden. Observera att slangen måste fästas i höjd med diskbänkens undersida – annars kan diskvatten från diskhon rinna ner i diskmaskinen.

Om maskinen ansluts på annat sätt gäller följande:

- Avloppsslangen får förlängas med högst 3 m. Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 18 mm (3/4").

- Ingen del av avloppsslangen får ligga högre än 900 mm över golvet.

• Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen. Slangen får inte heller monteras fast i avloppet.
• Slangen måste alltid mynna ut minst 350 mm över golvet.

Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 15 mm.

Maskinen skjuts på plats

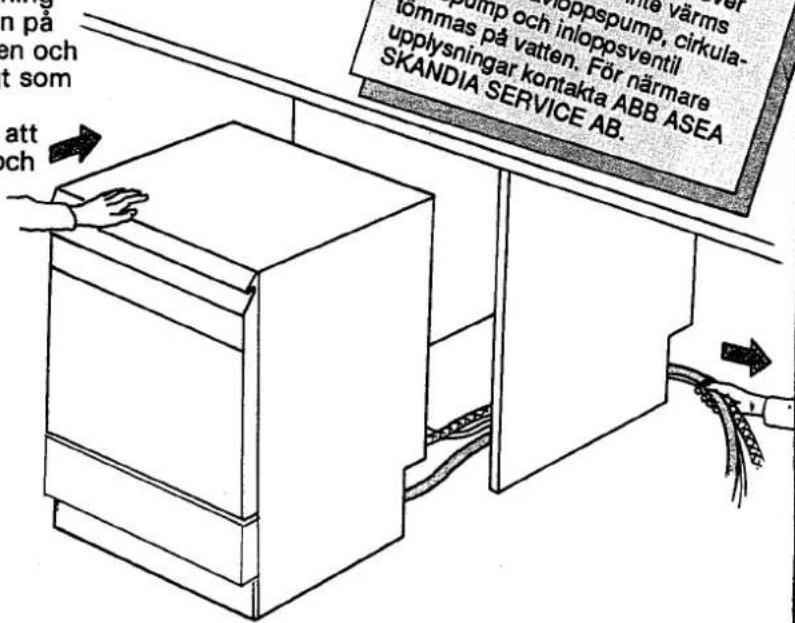

När alla förberedelser för el-, vatten- och avloppsanslutning är färdiga, skjuts maskinen på plats. Drag i avloppsslangen och anslutningsröret samtidigt som maskinen skjuts in.

På så sätt förhindrar man att veck uppstår på slangen och röret.

Vinterförvaring i ouppvärre

därmda lokaler form maskinen ska förvaras över vintern i lokaler som inte värms upp, måste avloppspump, cirkula- tionspump och inloppsventil tömmas på vatten. För närmare upplysningar kontakta ABB ASEA SKANDIA SERVICE AB.

Hoppspump, cirkula- pump och inloppsventil tommas på vatten. För närmare upplysningar kontakta ABB ASEA SKANDIA SERVICE AB.

Gör så här:

Illustration of a hand placing a cube onto a surface with scattered dots and small objects nearby (no text or symbols)

① Packa korgarna och fyll på diskmedel

Illustration of a hand using a tool to lift a curved pipe, with arrows indicating direction (no text or symbols)

② Kontrollera att spolarmarna kan röra sig fritt ...

Line drawing of a cabinet with a faucet and pipe connection (no text or symbols)

... och att vatten- kranen är öppen

Simple line drawing of a box with a black arrow pointing to its side (no text or symbols)

③ Stäng luckan och välj program. Starta maskinen

Program

Diskprogram	Knappar			Så arbetar diskmaskinen=med uppvärmning=utan uppvärmning					1452Disktidca min	1252OBSI60°disk-temp.
	Temp.	Värme	Snabb	Avspolning	Fördisk	Huvuddisk	Sköljningar	Torkning
Avspolning									5	5
med torkvärmeNormaldisk —utan torkvärme*	65°	\				65°			65	60
	65°					65°			65
Ekonomidisk*	55°					55°			60
Snabbdisk*			Snabb						35
Lättdisk med torkvärme	65°	\				65°			65	60
	65°					65°			65
Skondisk med torkvärme	55°	\				55°			50
	55°					55°			50
Två sköljningar*	55°	\							30	35
	55°								30
Tallriksuppvärmning	55°	\							12	12

* Ej 1252

89303

Art.nr 80 542 35
