BEDIENUNGSANLEITUNG 1402 Cylinda

Så används Cylinda diskmaskiner

1352 1402

Viktigt!

Läs hela bruksanvisningen innan du börjar använda diskmaskinen, så får du bästa utbytet av den!

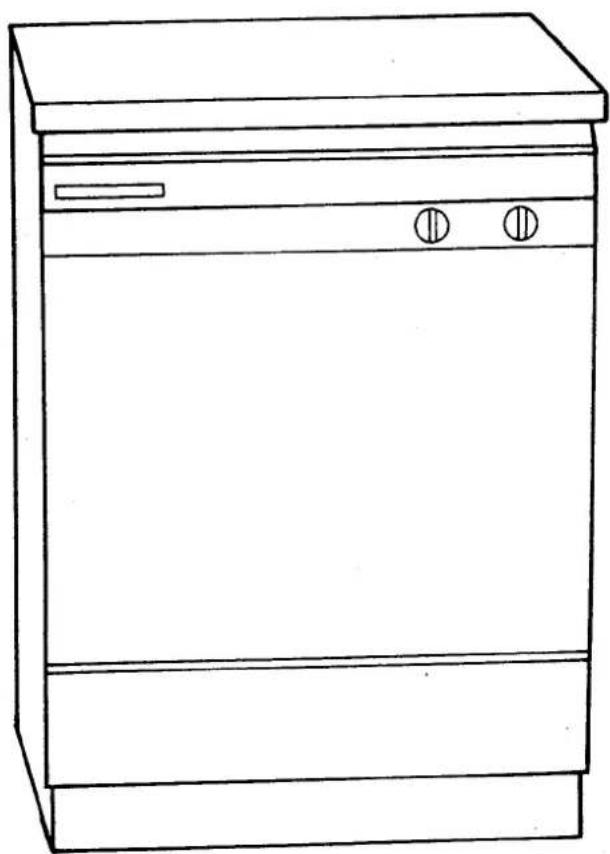

Line drawing of a simple kitchen appliance cabinet with two circular buttons on the front panel (no text or symbols)

Innan du använder maskinen första

gången

Läs igenom hela brüksanförning Vissa material är känsliga för maskin- disk, se sid 8. Till diskmaskinen får endast maskin- diskmedel användas.

Gör så här!

Följ siffrorna i det färgade bandet genom häftet, så får du en kortfattad bruksanvisning för diskmaskinen. Under bandet finns lite utförligare kommentarer och tips.

Innehåll

Gör så här 2

Diskmaskinens delar 2

Hur korgarna packas 4

Dosering av diskmedel ..... 5

Tekniska uppgifter 5

Så här diskar du i

Cylinda 1352 och 1402...... 6

Vilket program ska man välja. 6

Så sparar du energi.... 7

Var försiktig, när du

diskar det här.... 8

Påfyllning av vätmedel 8

Inställning av

vätmedelsdoserare 8

Diskmaskin med

avhärdningsfilter

Påfyllning av salt.... 9

Inställning av saltdoserare .. 9

Skötsel.... 10

Om maskinen inte fungerar .... 11

Om maskinen diskar dåligt ..... 11

Säkerhet 12

Försäljningsvillkor och service 12

Installation 13-15

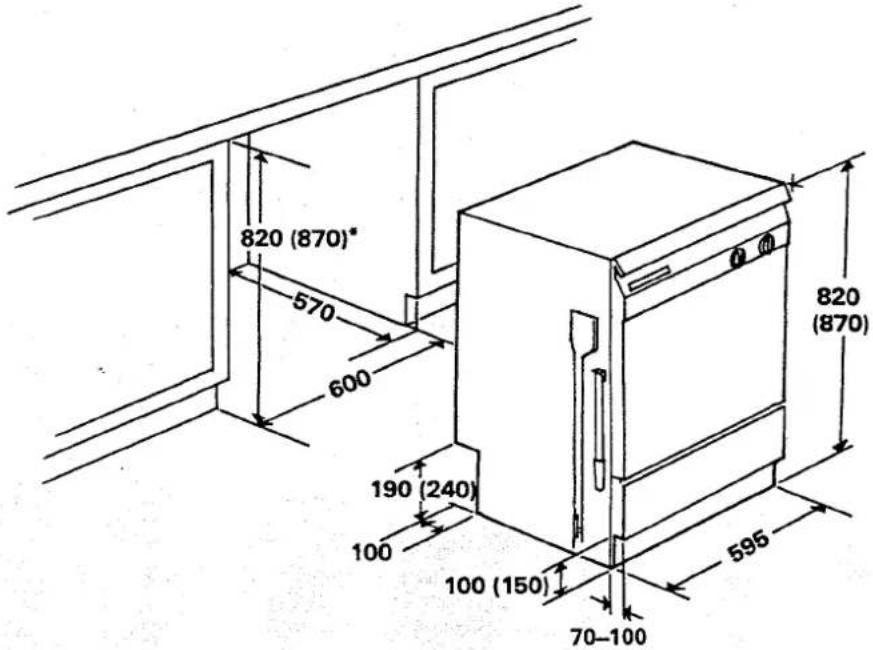

Inbyggnad 13

Fristående 13

Elinstallation.... 14

Anslutning till vatten...... 14

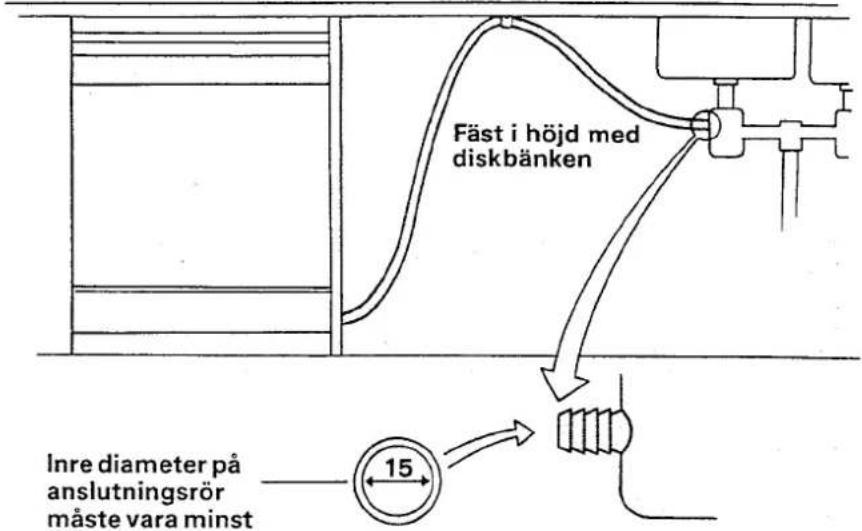

Anslutning till avlopp

(spillvatteninstallation) ..... 15

Snabbfakta 16

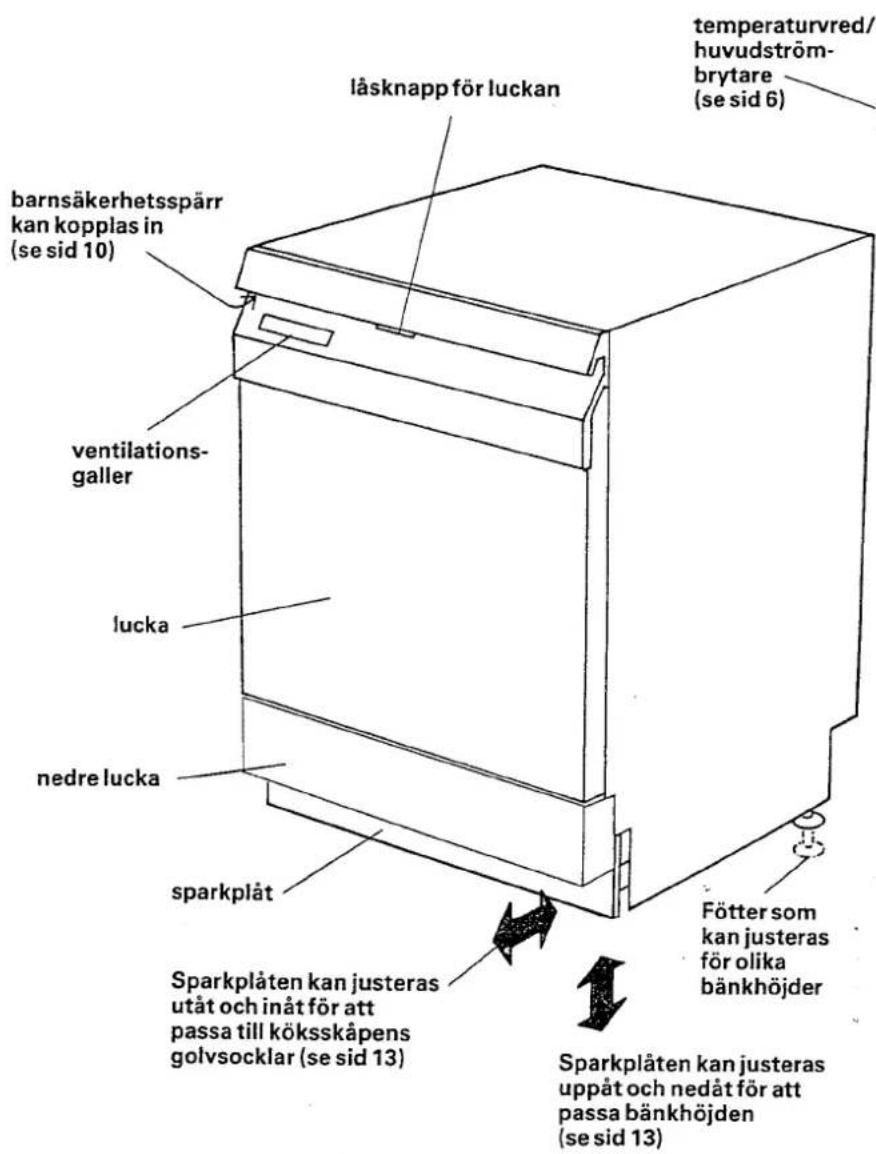

Diskmaskinens delar

låsknapp för luckan barnsäkerhetsspärr kan kopplas in (se sid 10) ventilations-galler lucka nedre lucka sparkplåt Sparkplåten kan justeras utåt och inåt för att passa till köksskåpens golvsocklar (se sid 13) Fötter som kan justeras för olika bänkhöjder sparkplåten kan justeras uppåt och nedåt för att passa bänkhöjden (se sid 13) temperaturvred/huvudström-brytare (se sid 6)

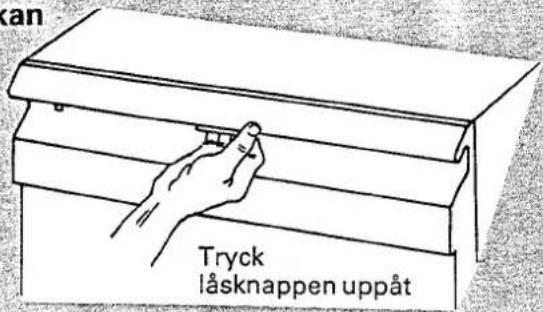

① Öppna luckan

kan Tryck låsknappen uppåt

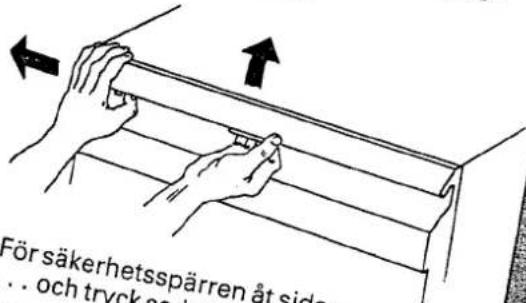

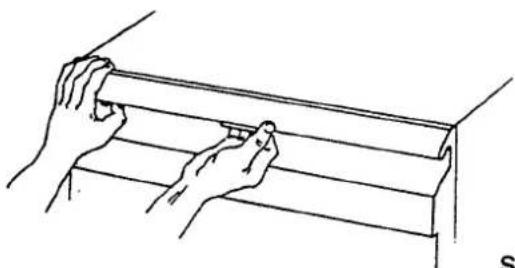

Så öppnas luckan om barnsäkerhets- spärren är inkopplad:

För säkerhetsspärren åt sidar ... och tryck sel

För säkerhetsspärren åt sidan ... ... och tryck sedan låsknappen uppåt

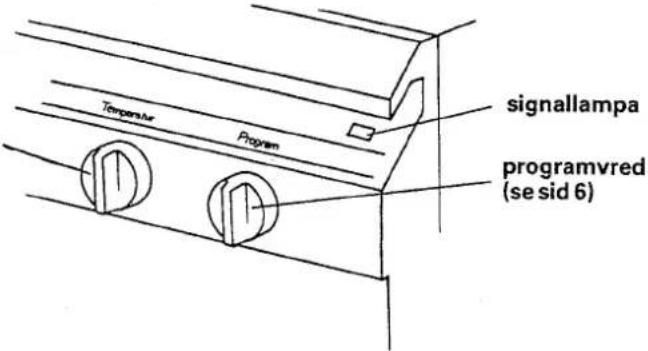

Programpanel

signallampa Temperature Program programvred (se sid 6)

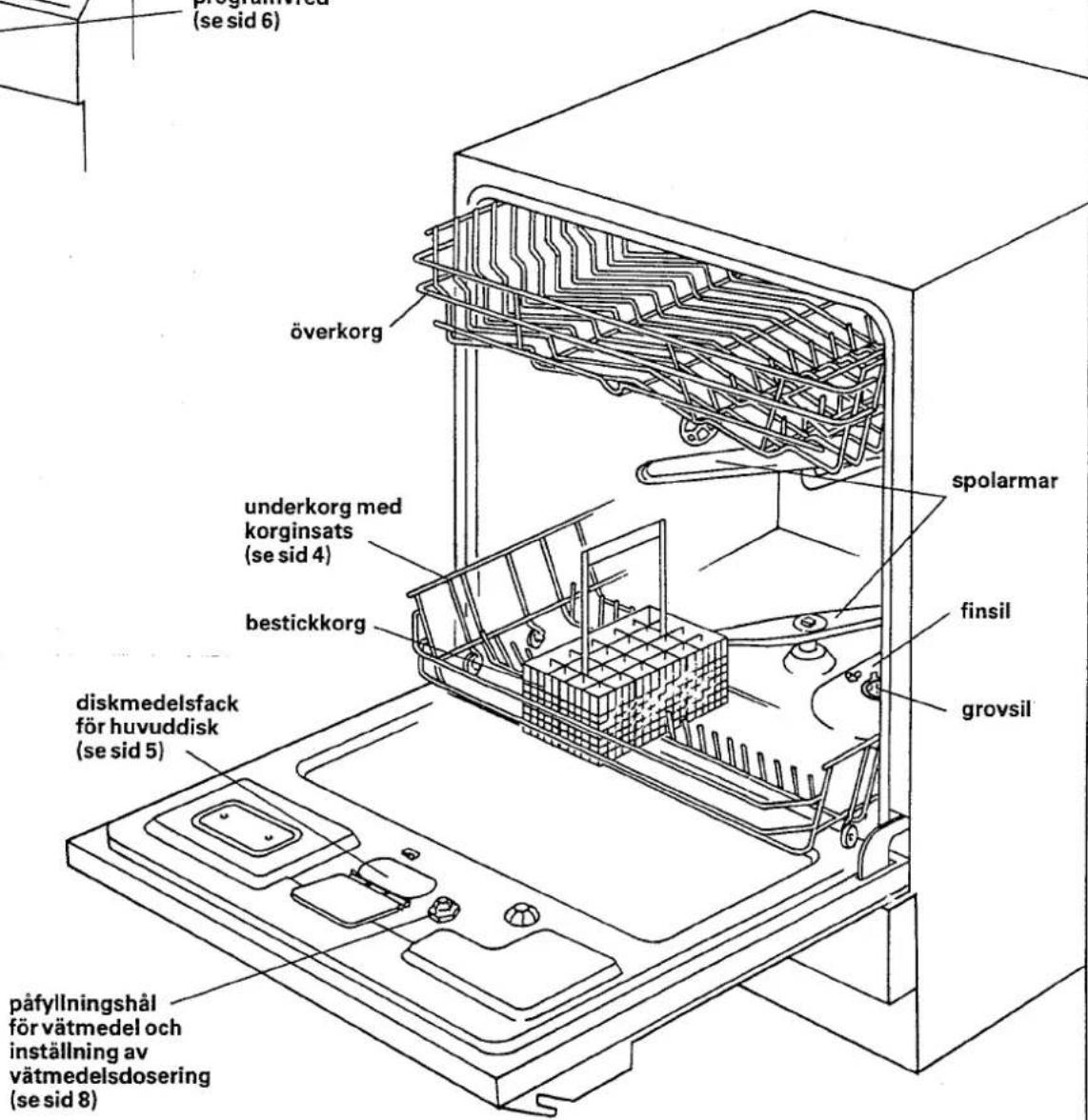

(se sid 6) överkorg underkorg med korginsats (se sid 4) bestickkorg spolarmar finsil grovsil diskmedelsfack för huvuddisk (se sid 5) påfyllningshål för vätmedel och inställning av vätmedelsdosering (se sid 8)

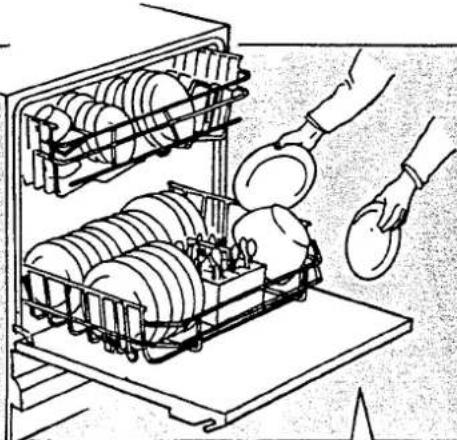

Packa korgarna

Var försiktig när du diskar föremål av vissa material se sid 8.

Line drawing of hands installing or maintaining a battery into an oven (no text or symbols)

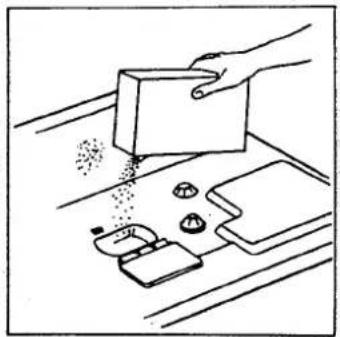

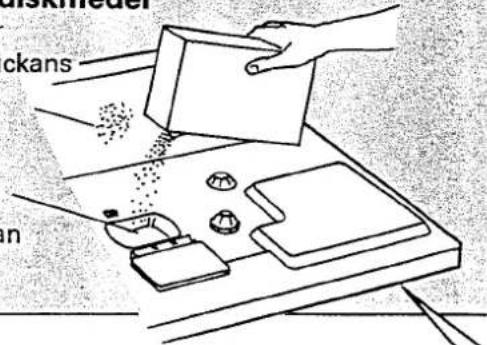

Fyll på diskmedel

På den rostfria luckans insida: fördisk

I facet: huvuddisk

Obs! Stäng luckan när du fyllt på diskmedel!

ckans in

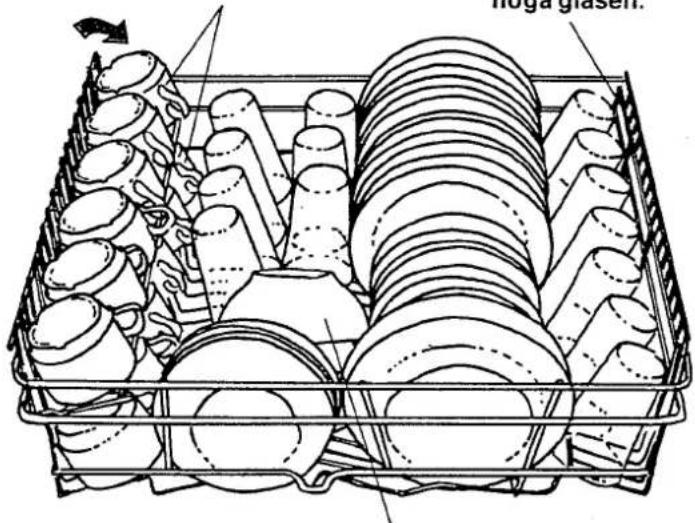

Överkorgen

I överkorgen placeras glas, koppar, skålar och assietter, fat, långa bestick och förskärare (se till att eggen inte skadar plasten på korgarna). Överkorgen i 1402 har två fällbara hyllor, 1352 har en.

När hyllan är nedfälld, kan man ha koppar både på och under den.

Här är hyllan uppfälld för att ge plats för de höga glasen.

noga glasen.

Alla smutsiga ytor vänds nedåt.

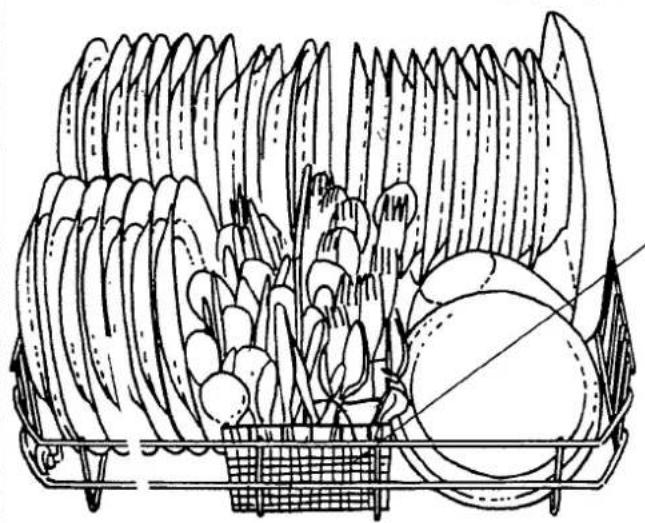

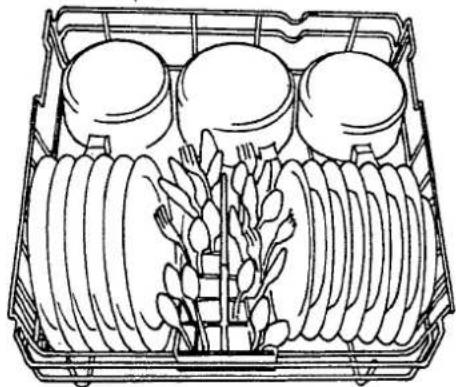

Underkorgen

I underkorgen placeras tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen). Underkorgen hos 1402 har en löstagbar korginsats för tallrikar. Korginsatsen kan tas bort och ge plats för kastruller och grytor.

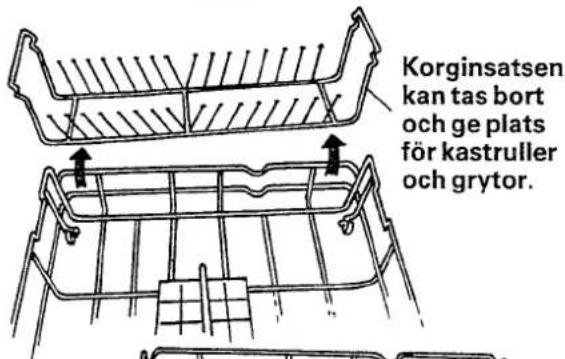

Korginsatsen kan tas bort och ge plats för kastruller och grytor.

Line drawing of a basket containing various items including eggs, tomatoes, and seedlings (no text or symbols)

Line drawing of a basket filled with vegetables and fruits, no text or symbols present

Bestickkorgen

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger mot varandra. Undvik att placera bestick av olika material – t ex silver och rostfritt – i samma fack. Likaså är det olämpligt att placera rostfritt av olika kvalitet (jämför ytorna) intill varandra.

Det är inte nödvändigt att skölja av disken innan den plockas in i maskinen. Ta bara bort större matrester.

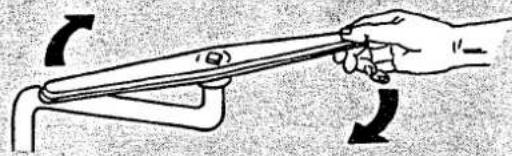

④ Se till att spolarmarna kan röra sig fritt

Illustration of a hand gripping a tool with directional arrows indicating rotation (no text or symbols)

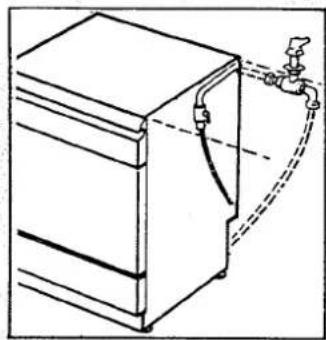

⑤ Kontrollera att vattenkranen är öppen

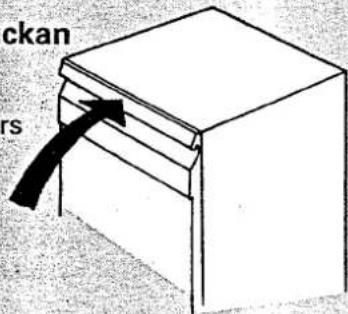

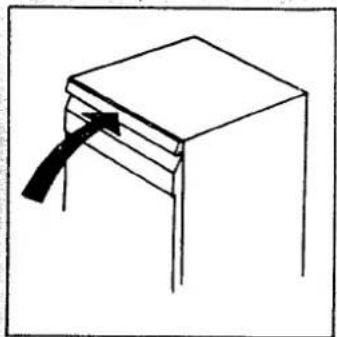

⑥ Stäng luckan

Stäng luckan ordentligt annars startar inte maskinen.

ckan s

Dosering av diskmedel

Hur mycket diskmedel du ska använda beror dels på vilket program du väljer, dels på vattnets hårdhetsgrad (se nedan).

Avspolning

Inget diskmedel

Starkdisk, Normaldisk

Diskmedel för både fördisk (10 g) och huvuddisk (25 g)

Ekonomi-, lätt- skon- och snabbdisk

Diskmedel endast för huvuddisk (25 g)

Mängden diskmedel beror på vattnets hårdhetsgrad

Vattnet är olika "hårt" på olika platser. Hårdheten mäts i °dH. Ring till vattenverket på din ort och fråga efter vattnets hårdhetsgrad. Ju hårdare vatten, desto mer maskindiskmedel. Följ doseringsanvisningarna på förpackningen.

Är vattnet hårt, kan både diskgodset och maskinen få en grå beläggning efter någon tid. För att ta bort den kan man köra en diskomgång med 2 matskedar citronsyra i stället för fördiskmedel. Har man Cylinda 1402, använder man starkdiskprogrammet, hos Cylinda 1352 normaldiskprogrammet.

Om vattnet är mycket hårt, bör man använda vätmedel som innehåller citronsyra (surt vätmedel).

Använd endast maskindiskmedel

till både fördisk och huvuddisk. Handdiskmedel får inte användas, eftersom skumbildningen hindrar maskinens arbete.

Påfyllning av vätmedel (och ev salt), se sid 8–9.

Varning!

Maskindiskmedel är frätande. Akta barnen!

Se till att barnen inte kommer åt maskindiskmedlet. Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla-kräkning. Kontakta därefter Giftinformationscentralen, tfn 90 000.

Om någon fått maskindiskmedel i ögonen, badda ordentligt i rikligt med vatten.

Tekniska uppgifter

Höjd 820 (870) mm

Bredd 595 mm

Djup 570 mm

Vikt 52 kg

Kapacitet 14 kuvert enligt Konsumentver-kets standard

Vattentryck 0,15–1 MPa (1,5–10 kp/cm²)

Anslutnings- effekt 2 200 W

Omkopp- lingsbar 1-fas, 220 V

Element- effekt 1 800 W

Vatten- förbrukning:

Avspolning 5,5 liter

Normaldisk 22 liter

Snabbdisk 16,5 liter

För maskin med avhärdningsfilter är vattenförbrukningen 3 liter högre.

Extra tillbehör Arbetsskiva

Sidoplåtar +

tippskydd

Mobilsats

Dekorramar

Den tidsåtgång som anges i programtabellen på sid 7 är avrundade tider efter utförda prov. I praktiken kan tiden variera något beroende på temperaturen hos det vatten maskinen tar in, spänningsvariationer m m.

Så här diskar du i 1352 och 1402:

- Ställ in önskat diskprogram med temperaturvredet och programvredet

När du vrider temperatur- vredet/ström- brytaren från 0, får maskinen spänning.

Simple line drawing of a mechanical component with no text or symbols

När du vrider program- vredet från 0, startar diskmaski

3 2 4 1

Vilket program ska man välja?

Kastruller och annan hårt smutsad disk

Till hårt smutsad disk använder man i Cylinda 1402 starkdiskprogrammet, i Cylinda 1352 normaldiskprogrammet.

Normalt smutsad disk

är lämplig att diska med normaldiskprogrammet.

Lätt smutsad disk

Om disken inte är så hårt smutsad, kan man välja kortare diskprogram och/eller lägre disktemperatur.

Hos Cylinda 1402 kan du välja mellan:

• Ekonomidisk. Programmet har fördisk, men huvuddisken sker vid 55°. Ingen torkning.
• Lättdisk. Utan fördisk, huvuddisk 65°. Med eller utan torkning.
• Skondisk. Utan fördisk, huvuddisk 55°. Med eller utan torkning.
• Snabbdisk. Väljs när disken är mycket lätt smutsad. Endast en kort huvuddisk (55°) och två sköljningar. Utan torkning.

Hos Cylinda 1352 kan man välja:

• Ekonomidisk med torkning
• Lättdisk med torkning.
- Skondisk med torkning

Ömtålig disk

kan i Cylinda 1402 diskas med skondiskprogrammet. Välj programmet utan torkning om du vill vara extra försiktig. Om den ömtåliga disken är hårt smutsad, behövs fördisk. Använd då ekonomidisk.

Avspolningsprogrammet

används för att spola av disken för senare diskning. Observera att temperaturvredet måste vridas från 0, annars startar inte maskinen. Man kan också välja programmet Två sköljningar.

Varma tallrikar

får man genom att ställa in programmet Tallriks-uppvärmning. Programmet tar endast 12 minuter. Ett bra alternativ är också att välja programmet Två sköljningar, särskilt då det gäller porslin som används mycket sällan och behöver sköljas av före användandet.

	Diskprogram	Temperatur-vred~ = med torkning	Program-vred
	Avspolning	Annat läge än 0	1
	Starkdisk—grytdisk*		2
	med torkningNormaldiskutan torkning*	65°~	2
		65°	2
	med torkningEkonomidiskutan torkning*	55°	2
		55°	2
	Lättdiskmed torkningutan torkning*	65°~	3
		65°	3
	Skondiskmed torkningutan torkning*	55°~	3
		55°	3
	Snabbdisk utan torkning*		3
	Två skölj- ningarmed torkningutan torkning*	55°~	4
		55°	4
	Tallriksuppvärmning	55°~	5

- Om du måste avbryta diskningen

t ex för att lägga in mer disk

• Ställ temperaturvredet/huvudströmbrytaren på 0.
• Öppna sedan luckan och lägg in disken.
• Stäng luckan och vrid tremperaturvredet/huvudströmbrytaren tillbaka till önskat läge.

• När maskinen diskat färdigt:

• Vrid temperaturvredet till 0 om du vill slå av strömmen. Det är inte nödvändigt, men rent allmänt bör man inte lämna någon hushållsapparat som är påslagen helt utan tillsyn.
• Kontrollera då och då efter disken om vätmedel behöver fyllas på (se sid 8).
• Töm grovsilen och rengör silarna vid behov (1–2 gånger per år) (se sid 10).

Så arbetar diskmaskinen□ = arbetsmoment med uppvärmning □ = utan uppvärmning
Avspolning	Fördisk	Huvuddisk	Sköljningar	Torkning	Disktid**ca min
					5
	55°	65°		65°	70
		65°		65°	65
		65°		65°	50
		55°		65°	55
		55°		55°	45
		65°		65°	65
		65°		65°	50
		55°		55°	50
		55°		55°	35
		Korthuvud-disk 55°		55°	30
				55°	30
				55°	15
					12

Så sparar du energi:

Ekonomidisk

Ekonomidiskprogrammet diskar med lägre vattentemperatur (55° istället för 65°). Hos 1402 kan du dessutom välja bort torkningen. Om disken inte är för hårt smutsad, är det här ett bra sätt att spara energi.

Diska bara full maskin

Vänta med diskningen tills maskinen är full, så sparar du energi.

Diska med lägre temperatur

Om maskinen är ansluten till kallvatten, blir gångtiderna längre, eftersom uppvärmningen av vattnet tar längre tid. Den ökade disktiden gör dock att man kan köra ett program med lägre disktemperatur och ändå få samma resultat. Dessutom sparar man både elenergi och tid.

Istället för normaldisk väljer man då ekonomidisk (om man vill ha för-disk) eller skondisk.

Välj program utan torkning

(Endast Cylinda 1402)

Om du väljer program utan torkning, torkar disken något långsammare. Men om du öppnar luckan något under torkmomentet och släpper ut den fuktiga luften, så torkar disken snabbare.

• Ej 1352.
** De i tabellen angivna disktiderna gäller under förutsättning att det vatten som tas in i maskinen har en temperatur på ca 60°. Om maskinen ansluts till kallvatten blir gångtiderna längre.

Var försiktig när du diskar det här

En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Porslinets märkning

På undersidan av porslin finns stämplat VDN + bokstav + tre siffror. Den sista siffran betecknar disk-tålighet.

5 - tål maskindisk (75°)
3 - tål handdisk (45°)
1 - risk för skador vid disk

Ömtålig dekor

Porslin med dekor som ligger ovan- på glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall

Placera föremålen så att de inte stöter samman under diskningen. Använd låg disktemperatur. Antika och mycket ömtåliga föremål bör inte diskas i maskin.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är avsedda för det.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plast

Vissa plastsorter tål inte den höga temperaturen vid maskindiskning.

För att skydda plastföremål:

• Välj program med låg temperatur 55°C och utan torkning (i Cylinda 1402).
• Placera plastföremålen i överkorgen.

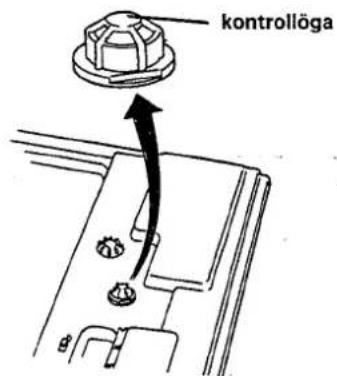

Påfyllning av vätmedel

Torkningen går snabbare om man använder vätmedel.

Dessutom finns det ett kontrollöga mitt i vätmedelsbehållarens påfyllningslock. Se bilden. Om ögat är helt svart, finns tillräckligt med vätmedel. Om den svarta pricken är mindre, behöver man fylla på vätmedel, se nedan. Vätmedelsbehållaren är fylld från fabriken med Finish sköljglans.

kontrollöga

påfyllningshål

Line drawing of hands using a tool to adjust or install a component on a table (no text or symbols visible)

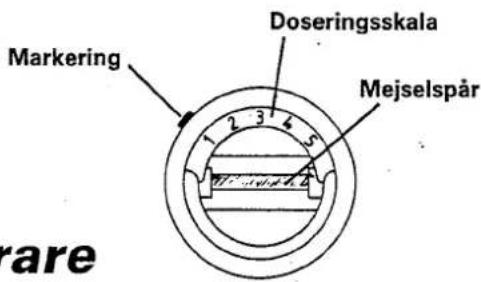

Markering Doseringsskala Mejselspår rare

Inställning av vätmedelsdoserare

Dosering av vätmedel sker automatiskt. Doseringen är inställd på fabriken. Vid behov kan man ändra vätmedelsdoseringen med en skruvmejsel inne i påfyllningshålet, där doserarens inställningsvred finns. Normalt står doseraren på 1. Men vid kalkhaltigt vatten (över 10–12°dH) bör man använda vätmedel med citronsyra (s k surt vätmedel) om maskinen inte har avhärdningsfilter. Doseraren ska i så fall ställas in på 3 eller 4 beroende på vattnets hårdhet.

Alltför riklig dosering av vätmedel kan ge skumbildning, särskilt vid kallvattenanslutning.

Diskmaskin med avhärdningsfilter:

Påfyllning av salt

I en maskin med avhärdningsfilter måste man fylla på salt i saltbehållåren innan maskinen startas första gången. Använd grovt salt eller specialsalt för diskmaskiner med inbyggt avhärdningsfilter.

Mitt i locket till saltbehållaren finns ett kontrollöga, som visar när det är dags att fylla på salt. Om en grön skiva syns genom locket, finns tillräckligt med salt. När skivan inte syns, måste man fylla på.

Skruva först bort locket (bilden nedan).

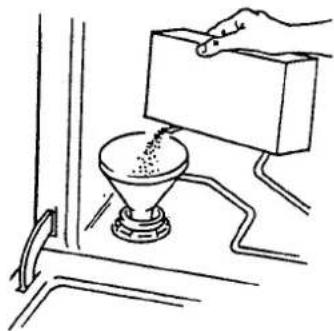

Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Fyll behållaren med salt. Torka bort överflödigt salt, så att locket tätar ordentligt. Skruva fast locket.

Allt salt som eventuellt spillts i maskinen måste genast sköljas bort. Kör därför ett komplett program. Av detta skäl är det lämpligt att fylla på salt just när man ska använda maskinen för diskning.

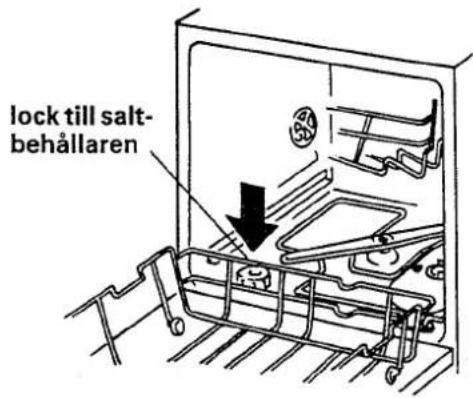

lock till salt- behållaren

Line drawing of a funnel pouring granular material into a container, with a hand holding a block above (no text or symbols)

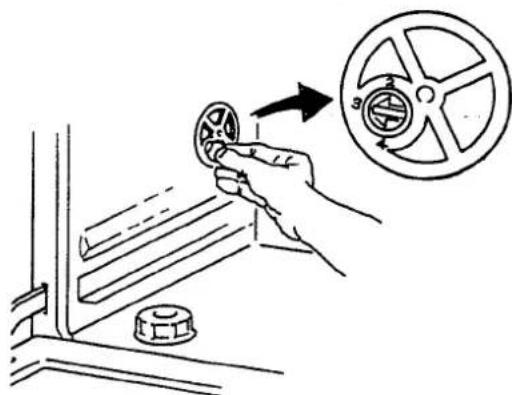

Inställning av saltdoserare

Inställningsvred till saltdoseraren finns till vänster inne i maskinen. Vredets pilspets pekar på inställningen. Med ett mynt i skåran i vredet kan man ställa in önskad dosering. Se tabellen nedan!

Läge	Vattnets hårdhet
2	10–14°dH
3	14–21°dH
4	mer än 21°dH

Diagram showing a hand holding a wheel next to a circular component with directional arrows, indicating rotation or movement.

Skötsel

Maskinens innerbehållare är tillverkad av rostfritt stål som hålls rent genom den normala användningen. Någon gång kan man behöva rengöra silarna och spolarmarna.

Finsilen

Det som samlas upp i finsilen spolas automatiskt av vid varje diskomgång.

Om finsilens nät börjar bli igen- täppt, t ex av kalk eller kraftig smuts behöver det rensas. Det syns inte alltid ovanpå. Ta därför bort finsilen och kontrollera på undersidan (normalt 1–2 gånger per år). Skruva bort de båda fästskruvarna, lyft ur finsilen och borsta den ren med en diskborste.

När du sätter tillbaka finsilen, se till att silens kanter tätar ordenligt mot botten.

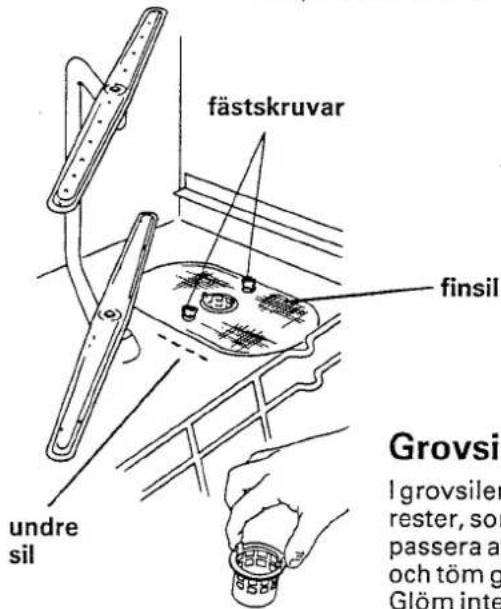

Spolarmarnas hål och lagringar

kan ibland bli igensatta av något skräp. Skruva bort muttern och lyft av brickan ovanpå spolarmen så att denna kan lyftas av. Peta bort skräpet med en näle dyl (övre arm har hål på undersidan).

fästskruvar finsil undre sil Grovsil I grovsiler rester, so passera och töm g Glöm inte

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den.

Undre silen

Om även undre silen är smutsig, kan den lossas och spolas av. Den är fäst med snäppen och kan lossas genom att ryckas rakt upp. Kontrollera att snäppena fäst ordentligt när silen satts tillbaka.

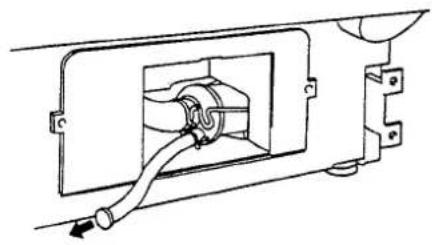

Så rensas pumpen

Skruva bort nedre luckan och sparkplåten.

Ta bort pluggen ur pumpens dränerslang. Vatten som finns kvar i pumpen rinner då ur. Håll därför en skål under slangen.

Lossa sedan pumphusets lock genom att föra låsbygeln uppåt (färgade pilen). För locket åt sidan och rensa pumpen.

Simple line drawing of a ladder with two arrows indicating forces or movement (no text or symbols)

Technical line drawing of a mechanical assembly with no visible text or symbols

Byte av belysning

(Endast vissa modeller)

Om glödlampan till belysningen ska bytas, måste maskinen dras fram och strömmen brytas. Från maskinens utsida kan sedan plastringen skruvas loss och lampans bakkupa lossas. Byt glödlampa – Halogenlampa 10 W.

Ta inte i den med fingrarna! Använd handskar!

Därefter:

* Kontrollera att O-ringen sitter rätt i spåret på lampglaset
* Skruva tillbaka plast- ringen
* Skjut in maskinen
* Skruva fast den
* Sätt på strömmen.

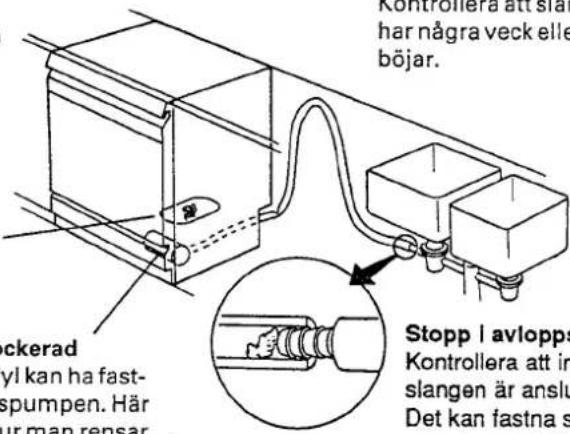

Om maskinen inte fungerar

Om maskinen inte fungerar, bör du först kontrollera om det kan bero på något enkelt fel, som du själv kan rätta till. Sök felet med hjälp av beskrivningen nedan.

Maskinen startar inte

Om maskinen inte startar kan det vara av någon av följande orsaker:

① Du har glömt att vrida temperaturvredet/huvudströmbrytaren från 0.

③ En "propp" (säkring) har gått.

④ Stickproppen sitter inte i vägguttaget.

② Luckan är inte ordentligt stängd.

Det är vatten kvar i maskinen

Om maskinen tar in för mycket vatten, startar avloppspumpen automatiskt. Om vattnet trots detta inte pumpas ut, kan felet ha någon av dessa orsaker:

Silarna igensatta

Rensa grovsil, finsil och undre sil enl sid 10.

Kontrollera att slar har några veck elle böjar. Sotterad yl kan ha fast- spumpen. Här ur man rensar. Stopp l avlopps Kontrollera att in slangen är anslu Det kan fastna s

Veck på avloppsslangen

Kontrollera att slangen inte har några veck eller hårda böjar.

Pumpen blockerad

Benbitar e dyl kan ha fastnat i avloppspumpen. Här intill visas hur man rensar pumpen.

Stopp | avloppsslangen

Kontrollera att ingenting fastnat där avlopps- slangen är ansluten till diskbänkens vattenlås. Det kan fastna skräp mot anslutningsrörets mynning, se bilden.

Kontrollera dessutom att det konformade anslutningsröret är kapat till en invändig diameter av minst 15 mm.

Om maskinen diskar dåligt

Kontrollera följande:

* att det kommer in tillräckligt med vatten i maskinen. Inloppsslangen kan ha veck eller skarpa böjar. Kontrollera också att vattentrycket är 150–1000 kPa (1,5–10 kp/cm²)
* att spolarmarna inte hindras i sin rörelse av nedstickande föremål och att inte hålen är igensatta av smuts.
* att spolarmarna roterar lätt och inte bromsas av t ex sandkorn på lagringarna. Snurra på spolarmen. Om den löper trägt, lyft av den och torka rent runt fästet.
* att rätt mängd diskmedel har använts – se sid 5. Använd inte gammalt eller stelnat diskmedel. Förvara diskmedlet torrt och kallt och i sluten förpackning.
* att diskmedlet till huvuddisken hålls i behållaren och inte hamnar på dess kanter. Om så sker kan diskmedelsluckans tätning försämras.

Slöja på det diskade godset

Om disken inte blir riktigt klar och fin, kan det bero på kalkfilm. Problemet kan ofta avhjälpas genom att man använder ett vätmedel med citronsyra –dvs ett surt vätmedel (lägt pH-värde, se vätmedelsförpackningen). Om man har en diskmaskin med avhärdningsfilter, kan slöjan bero på att saltet är slut i behållaren. Fyll i så fall på salt.

WARNING!

Träföremål och vissa typer av plast kan förorsaka brand i maskinen om de faller ned på elementet.

Säkerhet

Luckströmbrytare

Maskinen har en luckströmbrytare, som bryter strömmen och avbryter diskningen, om luckan öppnas medan maskinen är igång. Luckan har också en barnsäkerhetsspärr.

Överfyllnadsskydd

Maskinen har ett överfyllnadsskydd som automatiskt startar avloppspumpen och stänger inloppsventilen, om vattennivån i maskinen skulle bli högre än normalt. Detta skydd fungerar endast om maskinen är påslagen. Därför finns ett extra skydd mot läckage i maskinens botten. Om vatten rinner ut på maskinstativets botten, lyfts en flottör, som på mekanisk väg stänger av en inloppsventil för vattnet. Om denna säkerhetsanordning trätt i funktion, ska man stänga av vattnet och tillkalla service.

Barnsäkerhetsspärr

Maskinen är försedd med en barnsäkerhetsspärr, som förhindrar att små barn öppnar luckan och riskerar att skadas av hett vatten eller het ånga. Spärren förhindrar dessutom att barn kommer åt det frätande maskindiskmedlet.

Line drawing of two hands holding a rectangular object, no text or symbols present

Hand holding a U-shaped object with directional arrows indicating movement (no text or symbols)

Spärren sit under hand

Så kopplas barnsäkerhets- spärren in:

Ta tag i spärren och för den åt vänster. Lyft den sedan rakt uppåt. När du nu släpper den, går den automatiskt åt höger och är då inkopplad. Hur man öppnar, när spärren är inkopplad, se sid 3.

Så kopplas barnsäkerhetsspärren bort:

Ta tag i spärren, som sitter till vänster under lockets handtag. För spärren så långt åt vänster som det går. Drag sedan spärren rakt nedåt och för den sedan åt höger.

Försäljningsvillkor och service

Försäljningsvillkor

I Sverige gäller Konsumentköp EHL 91 samt EHL Trygghetsförsäkring.

Service

Innan du beställer service, läs "Om maskinen inte fungerar" på sid. 11!

För service, kontakta ABB ASEA SKANDIA AB som finns på följande platser:

- Stockholm

• Göteborg

- Malmö

• Jönköping

- Skara

- Norrköping

- Örebro

- Karlstad

- Uppsala

- Borlänge

• Gävle

- Sundsvall

- Östersund

• Umeå

• Luleå

• Växjö

• Västerås

Installation

Inbyggnad

Maskinen är avsedd att byggas in under en diskbänk, arbetsbänk e dyl, men kan också placeras fristående, se nedan.

Inbyggnadsmåtten (i mm) framgår av figuren.

820 (870)* 570 600 190 (240) 100 100 (150) 70-100 595 820 (870)

Inställning av fötter

Skruva ut eller in maskinens fötter, så att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida (mått markerade med stjärna i bilden). Ställ in också de bakre fötterna och sätt på glidfötterna. Maskinen får luta högst 5 mm.

När du ställt in fötterna, dra åt låsmuttrarna.

låsmutter fot glidfot

Skruva fast maskinen

Om maskinen skruvas i sidorna tas plastpluggarna först bort. Dessa ersätts av de nya. Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

Pure technical line drawing of a mechanical or architectural component without any text, numbers, or symbols

Fristående installation

Om man placerar maskinen så att någondera sidan blir synlig, kan man montera en sidoplåt.

Om maskinen placeras helt fristående, bör både sidoplåtar och bänkskiva monteras. Tillbehören kan köpas där du köpt diskma skinen.

Helt fristående:

Glöm inte tippskydd!

En helt fristående maskin måste förses med tippskydd. Det består av ett fästjärn, som skruvas fast i golvet enligt bilden.

Därefter skjuter man in maskinen så att fästjärnet griper om de bakre fötterna. Maskinen kan nu inte tippa, om den öppna luckan belastas.

era plåt. u- 100 mm

Inställning av sockeldjup

Ställ in rätt sockeldjup så här:

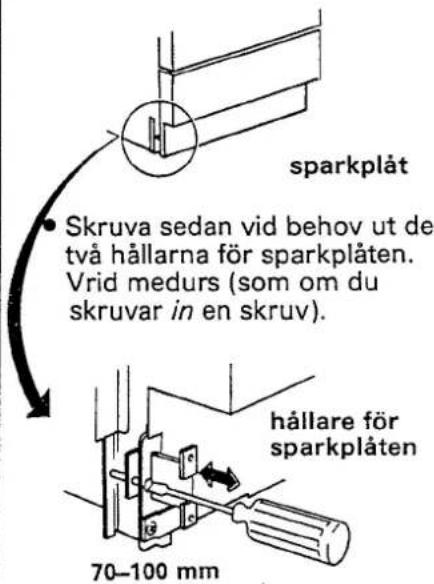

- Skruva först loss nedre luckan och sparkplåten.

sparkplåt Skruva sedan vid behov ut de två hållarna för sparkplåten. Vrid medurs (som om du skruvar in en skruv). hållare för sparkplåten 70–100 mm

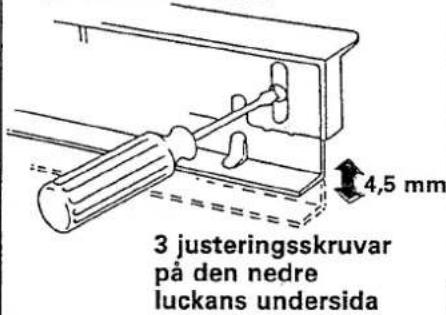

- Justera till slut nedre luckan till rätt djup med hjälp av skruvarna på dess undersida.

4,5 mm 3 justeringsskruvar på den nedre luckans undersida

Inställning av sockeln i höjdled

Sparkplåten är försedd med avlånga hål, vilket gör att den kan justeras i höjdled. Ställ in så att sparkplåten ligger an mot golvet.

Simple line drawing of a rectangular panel with two vertical arrows pointing upward (no text or symbols)

Installation, forts

Förbered elanslutning och vatten- och avloppsanslutning (spillvatteninstallation) samtidigt. Då kan du göra alla anslutningarna när maskinen skjuts på plats, se sista bilden på sid 15.

Anslutning till vatten- och spillvatteninstallation ska utföras av en person med erforderlig kompetens.

Anslutning till vatten

Obs! Sladden måste vara urdragen eller eluttaget spänningslöst under arbetet!

varmvattenledning in an avstängningskran i framkanten av diskbänksskåp eller ovan på diskbänken

Maskinen levereras med anslutningsrör för vatten fastkopplat. Röret är av förnätat polyeten och har en koppling med R 1/2" invändig gånga. Röret kan böjas så att det passar. Men se till att röret inte plattas till i böjarna.

Maskinen bör anslutas till varm-vattenledning.

Om sådan inte finns kan maskinen anslutas till kallvattenledning. Men gångtiden blir då avsevärt längre.

Spola igenom tilloppsledningen innan den ansluts till maskinens anslutningsrör.

På tilloppsledningen ska finnas en avstängningskran. Kranen ska vara placerad ovanpå diskbänken eller i framkanten av diskbänksskåpet.

Det är viktigt att tilloppsrör och avstängningskran har tillräcklig genomströmningsarea – minst 12 liter per minut ska kunna passera ledningen.

Backventil och återsugningsskydd behövs inte. Vattentrycket ska vara 150–1000 kPa (1,5–10 kp/cm²).

När installationen är klar, ska man öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Elinstallation

Maskinen har sladd med stick-kontakt och skall anslutas till jordat uttag.

1-fasutförande

värmeeffekt 1 800 W säkras 10 A

Anslutning till avlopp (spillvatteninstallation)

Maskinen levereras med avlopps- slangen fastkopplad.

Avloppsslangen leds till ett anslutningsrör vid diskbänkens vattenlås, se bilden. Observera att slangen måste fästas i höjd med diskbänkens undersida — annars kan diskvatten från diskhon rinna ner i diskmaskinen.

Om maskinen ansluts på annat sätt gäller följande:

Avloppsslangen får förlängas med högst 3 m. Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 18 mm (3/4").

Ingen del av avloppsslangen får ligga högre än 900 mm över golvet.

Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen.

Slangen måste alltid mynna ut minst 350 mm över golvet.

Avloppsslangen träs på ett kon- format anslutningsrör vid disk- bänkens vattenlås. Det konfor- made röret måste kapas till en invändig diameter av minst 15 mm.

Fäst i höjd med diskbänken Inre diameter på anslutningsrör måste vara minst 15

Vinterförvaring i ouppvärmda lokaler Om maskinen

Om maskinen ska förvaras över vintern i lokaler som inte värms upp, måste avloppspump, cirku- lationspump och inloppsventil tömmas på vatten. För närmare upplysningar kontakta ASEA SKANDIA SERVICE AB.

Maskinen skjuts på plats

När alla förberedelser för el-, vatten- och avloppsanslutning är färdiga, skjuts maskinen på plats. Drag i avloppsslangen och anslutningsröret samtidigt som maskinen skjuts in.

På så sätt förhindrar man att veck uppstår på slangen och röret.

Line drawing of a mechanical assembly with hands operating a box and connecting wires, no text or symbols present

Gör så här:

Illustration of a hand pouring granular material into a container on a surface with tools and containers (no text or symbols)

① Packa korgarna och fyll på diskmedel

Illustration of a hand using a tool to lift a curved object, with rotation arrows indicating motion (no text or symbols)

② Kontrollera att spolarmarna kan röra sig fritt ...

Line drawing of a cabinet with a faucet and pipe, no text or symbols present

... och att vatten- kranen är öppen

Simple line drawing of a bookshelf with a bookmark (no text or symbols)

③ Stäng luckan och välj program. Starta maskinen

Så väljs program hos:

Disk-program	Temperatur-vred = medtorkning	Program-vred
Avspolning	Annat läge än 0	1
Starkdisk-grytdisk*		2
med torkningNormaldiskutan torkning*	65°	2
	65°	2
med torkningEkonomidiskutan torkning*	55°	2
	55°	2
med torkningLättdiskutan torkning*	65°	3
	65°	3
med torkningSkondiskutan torkning*	55°	3
	55°	3
Snabbdisk utan torkning*		3
Två skölj- ningarutan torkning*	55°	4
	55°	4
Tallriksuppvärmning	55°	5

* Ej 1352
