BEDIENUNGSANLEITUNG FlexScan L768-AS EIZO

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um sich mit dem sicheren und rationellen Betrieb dieses Produkts vertraut zu machen. Bewahren Sie das vorliegende Handbuch zu Referenzzwecken auf.

SICHERHEITSSYMBOLE

In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie sie sorgfältig durch.

WARNUNG

Wenn Sie die unter WARNUNG angegebenen Anweisungen nicht befolgen, kann es zu schweren Verletzungen oder sogar lebensbedrohenden Situationen kommen.

VORSICHT

Wenn Sie die unter VORSICHT angegebenen Informationen nicht berücksichtigen, kann es zu mittelschweren Verletzungen und/oder zu Schäden oder Veränderungen des Produkts kommen.

Bezeichnet eine verbotene Aktion.

Weist aus Sicherheitsgründen auf die Erdung hin.

Copyright© 2004 EIZO NANAO CORPORATION Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise - reproduziert, in einem Suchsystem gespeichert oder übertragen werden.

EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.

ENERGY STAR ist ein in den USA eingetragenes Warenzeichen.

Apple und Macintosh sind eingetragene Warenzeichen von Apple Computer, Inc.

VGA ist ein eingetragenes Warenzeichen der International Business Machines Corporation.

DPMS ist ein Warenzeichen und VESA ist ein eingetragenes Warenzeichen von Video Electronics Standards Association.

Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

PowerManager ist ein Warenzeichen der EIZO NANAO CORPORATION.

ScreenManager, FlexScan und EIZO sind eingetragene Warenzeichen der EIZO NANAO

CORPORATION in Japan und in anderen Ländern.

Als Partner von ENERGY STAR® hat EIZO NANAO CORPORATION ermittelt, dass dieses Produkt den Richtlinien für Energieeinsparungen von ENERGY STAR® entspricht.

INHALTSVERZEICHNIS

VORSICHTSMASSNAHMEN 4

1. EINFÜHRUNG 11

1-1. Leistungsmerkmale 11
1-2. Lieferumfang .... 11
1-3. Bedienelemente und Anschlüsse .... 12

2. KABELANSCHLÜSSE 14

2-1. Vor dem Anschließen 14
2-2. Anschließen des Signalkabels 15
2-3. Anschließen von zwei PCs an den Monitor .... 18

3. SCREENMANAGER 19

3-1. Einsatz des ScreenManagers ..... 19
3-2. Justagen und Einstellungen 20
3-3. Feinkontrast ..... 21
3-4. Nützliche Funktionen 22

4. JUSTAGE 25

4-1. Bildjustage 25
4-2. Farbeinstellungen 29
4-3. Energiespareinstellungen 31

5. ANBRINGEN EINES SCHWENKARMS 33

6. FEHLERBESEITIGUNG 34

1. REINIGUNG 38

2. SPEZIFIKATIONEN 39

3. GLOSSAR 43

APPENDIX/ANHANG/ANNEXE i

VORSICHTSMASSNAHMEN

WICHTIG!

• Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region, in die es ursprünglich geliefert wurde, eingesetzt, verhält es sich eventuell nicht so, wie es in den Spezifikationen beschrieben ist.
• Lesen Sie diesen Abschnitt und die Hinweise auf dem Gerät bitte sorgfältig durch, um Personensicherheit und richtige Pflege zu gewährleisten (siehe Abbildung unten).

[Anbringung der Hinweise]

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche produziert, ziehen Sie sofort alle Netzkabel ab und bitten Sie Ihren Händler um Rat.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, ist gefährlich.

Öffnen Sie nicht das Gehäuse und verändern Sie das Gerät nicht.

Wenn Sie das Gehäuse öffnen oder das Gerät verändern, kann dies zu einem elektrischen Schlag oder zu einem Feuer führen.

Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.

Versuchen Sie nicht, dieses Gerät selber zu warten, da Sie durch das Öffnen oder Entfernen der Abdeckungen einen elektrischen Schlag erleiden oder anderen Gefahren ausgesetzt sein können.

WARNUNG

Halten Sie kleine Gegenstände und Flüssigkeiten vom Gerät fern.

Kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse fallen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist sofort das Netzkabel des Geräts zu ziehen. Lassen Sie das Gerät in diesem Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.

Stellen Sie das Gerät auf eine feste, stabile Fläche.

Ein Gerät, das auf eine ungeeignete Fläche gestellt wird, kann umkippen und dabei Verletzungen oder Geräteschäden verursachen. Sollte das Gerät umgekippt sein, so ziehen Sie bitte sofort das Netzkabel ab, und lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie wieder damit arbeiten. Ein Gerät, das zuvor gefallen ist, kann Feuer oder einen elektrischen Schlag verursachen.

Stellen Sie das Gerät an einen geeigneten Platz.

Anderenfalls könnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien.
• Geben Sie das Gerät nicht als Transportgut auf (Schiff, Flugzeug, Zug, Auto etc.)
• Installieren Sie es nicht in staubiger oder feuchter Umgebung.
• Stellen Sie es nicht an einen Platz, wo das Licht direkt auf den Bildschirm scheint.
• Stellen Sie es nicht in die Nähe eines wärmeerzeugenden Gerätes oder eines Luftbefeuchters.

Um die Gefahr einer Erstickung auszuschließen, halten Sie die Kunststoff-Verpackungstüten bitte von Babys und Kindern fern.

Zum Anschließen an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel verwenden. Sicherstellen, dass die Nennspannung des Netzkabels nicht überschritten wird.

Anderenfalls besteht Brand- und Stromschlaggefahr.

Ziehen Sie das Netzkabel ab, indem Sie den Stecker fest anfassen und ihn dann herausziehen.

Ziehen Sie niemals am Kabel. Anderenfalls kann ein Schaden entstehen, der zu Feuer oder einem elektrischen Schlag führen kann.

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

Anderenfalls besteht Brand- und Stromschlaggefahr.

Arbeiten Sie mit der richtigen Spannung.

• Das Gerät ist ausschließlich für den Einsatz mit einer bestimmten Betriebsspannung konfiguriert. Bei Anschluss an eine andere Spannung als in diesem Handbuch angegeben, besteht die Gefahr von Bränden, elektrischen Schlägen oder sonstigen Schäden.
• Überlasten Sie Ihren Stromkreis nicht, da dies ein Feuer oder einen elektrischen Schlag verursachen kann.
• Schließen Sie das Netzkabel vorschriftsmäßig an. Stecken Sie das eine Ende des Kabels in den Netzanschluss hinten am Monitor und verbinden Sie das andere Kabelende mit einer Wandsteckdose. Anderenfalls kann es zu einem Feuer oder einem elektrischen Schlag kommen.

Behandeln Sie das Netzkabel mit Sorgfalt.

• Legen Sie das Kabel nicht unter das Gerät oder einen anderen schweren Gegenstand.
• Keinesfalls am Kabel ziehen oder das Kabel knicken.

Verwenden Sie ein beschädigtes Netzkabel nicht mehr. Bei Verwendung eines beschädigten Kabels kann es zu einem Feuer oder einem elektrischen Schlag kommen.

WARNUNG

Berühren Sie bei Gewitter niemals den Stecker oder das Netzkabel.

Anderenfalls können Sie einen elektrischen Schlag erleiden.

Wenn Sie einen Schwenkarm anbringen, befolgen Sie bitte die Anweisungen im Benutzerhandbuch des Schwenkarms und installieren Sie das Gerät sorgfältig mit den beigefügten Schrauben.

Tun Sie dies nicht, so kann es herunterfallen und Verletzungen oder Schäden verursachen. Sollte das Gerät heruntergefallen sein, bitten Sie Ihren Händler um Rat. Verwenden Sie ein beschädigtes Gerät nicht weiter. Bei Verwendung eines beschädigten Gerätes kann ein Feuer oder ein Personenschaden durch einen elektrischen Schlag entstehen. Wenn Sie den Kippträger wieder anbringen, verwenden Sie bitte die gleichen Schrauben und ziehen Sie sie sorgfältig fest.

Berühren Sie ein beschädigtes LCD-Display nicht mit bloßen Händen.

Der Flüssigkristall, der aus dem Display austritt, ist giftig, wenn er in die Augen oder den Mund gelangt. Sollte Haut oder ein Körperteil direkt mit dem Display in Kontakt gekommen sein, waschen Sie die Stelle bitte gründlich ab. Treten körperliche Symptome auf, wenden Sie sich bitte an Ihren Arzt.

Befolgen Sie die Müllverordnungen in Ihrer Region, um das Gerät sicher zu entsorgen.

Die Hintergrundbeleuchtung des LCD-Displays enthält Quecksilber.

VORSICHT

Tragen Sie das Gerät mit Sorgfalt.

Ziehen Sie das Netzkabel und die anderen Kabel ab, wenn Sie das Gerät tragen. Es ist gefährlich, das Gerät zu tragen, wenn die Kabel noch angeschlossen sind. Sie können sich dabei verletzen oder das Gerät beschädigen.

Fassen Sie das Gerät fest mit beiden Händen an der Unterseite, und achten Sie vor dem Anheben darauf, dass die Display-Seite nach vorne weist.

Wird das Gerät fallen gelassen, besteht Verletzungsgefahr, und das System kann beschädigt werden.

Blockieren Sie die Lüftungsschlitze am Gehäuse nicht.

• Legen Sie keine Bücher oder andere Zettel auf die Lüftungsschlitze.
• Installieren Sie das Gerät nicht in einem engen Raum ohne Belüftung.
• Setzen Sie das Gerät nur in der korrekten Orientierung ein.

Anderenfalls blockieren Sie die Lüftungsschlitze, so dass die Luft nicht mehr zirkulieren und deshalb ein Feuer oder ein anderer Schaden entstehen kann.

Berühren Sie den Stecker nicht mit nassen Händen.

Es ist gefährlich, den Stecker mit nassen Händen zu berühren, da dies zu einem elektrischen Schlag führen kann.

Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen können.

VORSICHT

Reinigen Sie den Bereich um den Stecker in regelmäßigen Abständen.

Wenn sich Staub, Wasser oder Öl auf dem Stecker absetzt, kann ein Feuer entstehen.

Ziehen Sie das Netzkabel ab, bevor Sie das Gerät reinigen.

Wenn Sie das Gerät bei angeschlossenem Netzkabel reinigen, können Sie einen elektrischen Schlag erleiden.

Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie es aus Sicherheitsgründen sowie zur Energieeinsparung nach dem Ausschalten vollständig vom Netz trennen, indem Sie den Netzstecker ziehen.

Gehäuse

Wenn der kalte Monitor in einen temperierten Raum gebracht wird oder wenn die Raumtemperatur schnell steigt, kann sich im Inneren des Monitors und an seiner Außenseite Kondensat bilden. Schalten Sie den Monitor in diesem Fall nicht ein und warten Sie, bis das Kondensat trocknet, da der Monitor ansonsten beschädigt werden könnte.

Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und eine gleichbleibende Leuchtdichte zu gewährleisten, wird eine niedrigere Helligkeitseinstellung empfohlen.

Bei Pixelfehlern in Form von kleineren helleren oder dunkleren Flecken auf dem Bildschirm: Dieses Phänomen ist auf die Eigenschaften des Displays zurückzuführen. Es handelt sich hierbei nicht um einen Defekt des LCD-Monitors.

Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer.

Wenn Sie bemerken, dass der Bildschirm dunkler wird oder flackert, sollten Sie sich an Ihren Händler wenden.

Drücken Sie keinesfalls fest auf das Display oder die Gehäuseseite, da der Bildschirm hierdurch beschädigt werden kann. Wird das Display berührt, wenn die Bildschirmanzeige dunkel oder schwarz ist, bleiben Fingerabdrücke zurück. Lassen Sie die Bildschirmanzeige gegebenenfalls weiß, damit nur schwache Fingerabdrücke zurückbleiben.

Bringen Sie keine scharfen Objekte (Bleistifte etc.) in die Nähe des Displays, da die Display-Oberfläche hierdurch verkratzt werden könnte. Reinigen Sie das Display keinesfalls mit einem schmutzigen oder rauen Tuch, da das Display hierdurch beschädigt werden könnte.

Wenn die Bildschirmanzeige geändert wird, nachdem längere Zeit dasselbe Bild angezeigt wurde, kann es sein, dass ein Nachbild erscheint. Verwenden Sie den Bildschirmschoner oder den Timer, um zu vermeiden, dass die Bildschirmanzeige über längere Zeit unverändert bleibt.

1. EINFÜHRUNG

Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben.

1-1. Leistungsmerkmale

• Kompatibel mit zwei Eingangstypen

• Kompatibel mit DVI-Digitaleingang (TMDS).
  ● [Horizontale Abtastfrequenz] Analog: 24.8 - 80 kHz,
  Digital: 31 - 64 kHz)
  [Vertikale Abtastfrequenz] Analog: 50 - 75 Hz, Digital: 59 - 61 Hz (VGA-Text: 69 - 71 Hz)
  [Auflösung] 1280 Punkte x 1024 Zeilen

• Unterstützt automatische Einstellung

• Feinkontrast - ermöglichen die Auswahl einer optimalen Betriebsart für die Bildschirmanzeige
• Die beigefügte „EIZO LCD Utility Disk“ enthält Folgendes (Näheres siehe readme.txt auf der CD-ROM)

–Das Diensteprogramm „ScreenManager Pro for LCD“ (für Windows) zur Steuerung eines Bildschirms von einem PC aus mit einer Maus und einer Tastatur.

- Die Software „DesktopViewer“ (für Windows) zur Anzeige von klaren und hellen Standbildern.

• Höhenverstellbare Standfuß (im Lieferumfang enthalten)
• Unterstützung für den sRGB -Standard

1-2. Lieferumfang

Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

• LCD-Monitor
• Bedienungsanleitung
• Netzkabel (liegt auf der CD-ROM)
• Signalkabel (MD-C87) ● Installationsanleitung
• Signalkabel (FD-C35/FD-C39)
• ScreenManager-Kurzanleitung
• EIZO USB-Kabel (MD-C93)
• BEGRENTZE GARANTIE
• „EIZO LCD Utility Disk“ CD-ROM
• Befestigungsschrauben: M4 x 12 (mm) x 4 Stück

HINWEIS

• Es wird empfohlen, das Verpackungsmaterial für spätere Transporte des Monitors aufzubewahren.
• Das USB-Kabel von EIZO wird verwendet, wenn die Software auf der „EIZO LCD Utility Disk“ benutzt werden soll. Anweisungen zur Installation dieses Dienstprogramms finden Sie in der Datei readmede.txt auf der CD-ROM.

1-3. Bedienelemente und Anschlüsse

Vorderseite (L768 ist hier nur als Beispiel angeführt.)

(1) ScreenManager ®

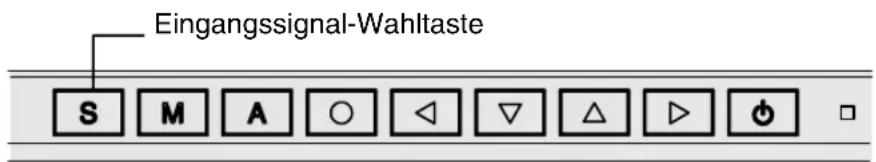

(2) Eingangssignal-Wahltaste
(3) Mode-Taste ^ 1
(4) Taste für automatische Bildjustage (Auto)
(5) Eingabetaste (Enter)
(6) Steuertasten (Links, Unten, Oben, Rechts)
(7) Netzschalter
(8) Betriebsanzeige ^ 2

Blau Betrieb
Gelb Energiespar-Modus
Gelb blinkend (jeweils 2-fach) Energiespar-Modus, nur digital
Aus Ausgeschaltet

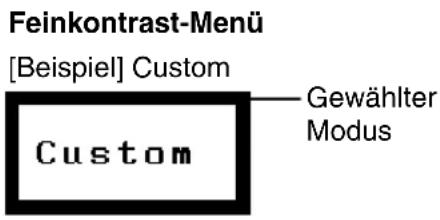

*1 Durch direktes Drücken der Mode-Taste können Sie einen Feinkontrast-Modus auswählen. (Das ScreenManager-Hauptmenü und das Feinkontrast-Menü können nicht gleichzeitig angezeigt werden.)

*2 Angaben zur Betriebsanzeige der „Abschaltfunktion“.

Rückseite (L768 ist hier nur als Beispiel angeführt.)

Unterseite

(9) Sicherheitskabelanschluss* 3
(10) Standfuß (abnehmbar)* 4
(11) Netzanschluss
(12) DVI-D-Eingang
(13) 15-poliger Mini-D-Sub-Eingang
(14) USB-Port (1 x Upstream)* 5

*3 Ermöglicht den Anschluss eines Sicherheitskabels. Unterstützt das Sicherheitssystem Kensington MicroSaver.

Weitere Informationen erhalten Sie bei:

*4 Der LCD-Monitor kann optional auf einem Schwenkarm installiert werden, wenn der Standfuß entfernt wird (Siehe „5. ANBRINGEN EINES SCHWENKARMS“).
*5 Der USB-Upstream-Port wird in Verbindung mit den LCD-Dienstprogrammen auf der EIZO-Diskette eingesetzt (S. 17).

2. KABELANSCHLÜSSE

2-1. Vor dem Anschließen

Bevor Sie Ihren Monitor an einen PC anschließen, müssen Sie die Bildschirmeinstellungen (Auflösung (siehe S. 43) und Frequenz) wie in der nachfolgenden Tabelle dargestellt anpassen.

HINWEIS

• Die unteren Anzeige-Modi wie 640 x 480 werden automatisch auf den maximalen Anzeige-Modus (1280 x 1024) vergrößert. Dabei werden einige Zeilen möglicherweise verzerrt. Korrigieren Sie diese Verzerrung mit Hilfe der Funktion (S. 28).
• Wenn Ihr Rechner und Ihr Monitor VESA DDC unterstützen, werden die richtige Auflösung und Bildwiederholfrequenz automatisch eingestellt, wenn Sie den Monitor an den Rechner anschließen. Manuelle Schritte sind hierfür nicht erforderlich.

Analoger Eingang

Auflösung Frequenz Punktfrequenz Hinweise
320 × 200 70 Hz		135 MHz (Max.) VGA	VGA Graphic
640 × 480 ~ 75 Hz	VGA, VESA
640 × 480 67 Hz	Apple Macintosh
720 × 400 70 Hz			TEXT
800 × 600 ~ 75 Hz			VESA
832 × 624 75 Hz	Apple Macintosh
1024 × 768 ~ 75 Hz			VESA
1152 × 864	75 Hz		VESA
1152 × 870 75 Hz	Apple Macintosh
1280 × 960	60 Hz		VESA
1280 × 960 75 Hz	Apple Macintosh
1280 × 1024	~ 75 Hz		VESA

Digitaler Eingang

Der Monitor reklamiert nur die nachfolgend aufgeführten Auflösungen.

Auflösung Frequenz Punktfrequenz Hinweise
640 × 480 60Hz		108 MHz (Max.)	VGA
720 × 400 70Hz VGA TEXT
720 × 480 60Hz VESA Safe Mode
800 × 600 60Hz VESA
1024 × 768 60Hz VESA
1280 × 1024 60Hz VESA

2-2. Anschließen des Signalkabels

HINWEIS

- Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind.

1. Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind.

Sichern Sie die Verbindung anschließend, indem Sie die Schrauben festziehen.

Analoger Eingang

Signalkabel	Anschluss des PC	PC
Signalkabel (mitgeliefert)	Video-Ausgang Mini-D-Sub, 15-polig	Standardmäßige GrafikkarteMacintosh G3 (Blau & Weiß) / G4 (VGA)
Signalkabel (mitgeliefert) + Macintosh-Adapter (optional)	Video-Ausgang D-Sub, 15-polig	Macintosh

Digitaler Eingang

Signalkabel Anschluss des PC PC
FD-C35/FD-C39 (mitgeliefert)	Video-Ausgang DVI	● Digitale Grafikkarte● Power Mac G4 / G5 (DVI)

HINWEIS

- Der Monitor ist nicht mit dem Power Mac G4/G5 ADC (Apple Display Connector) kompatibel.

1. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Monitors. Stekken Sie das andere Ende des Netzkabels in eine Wandsteckdose.

WARNUNG

Verwenden Sie nur das mitgelieferte Netzkabel und vergewissern Sie sich, dass die korrekte landesspezifische Netzspannung anliegt.

Achten Sie darauf, dass die Nennspannung des Netzkabels nicht überschritten wird. Andernfalls besteht Brand- oder Stromschlaggefahr.

Schließen Sie das Gerät nur an eine ordnungsgemäßgeerdete Steckdose an.

Andernfalls besteht Brand- oder Stromschlaggefahr.

3. Stellen Sie die Höhe, die Lage und den Winkel des Bildschirms ein (Nur L768-AS).

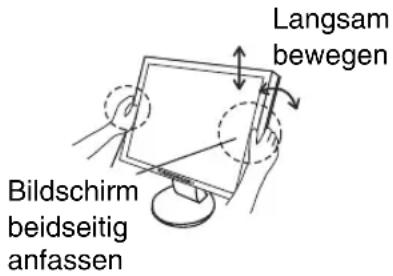

Fassen Sie den Bildschirm mit beiden Händen an und bewegen diesen langsam (siehe Abbildung rechts).

(1) Stellen Sie die Höhe des Bildschirms ein. Um den Bildschirm höher zu stellen, drücken Sie ihn zurück. Um den Bildschirm niedriger zu stellen,
(2) Stellen Sie die Lage und den Betrachtungswinkel des Bildschirms ein.
(3) Bei Bedarf nehmen Sie eine Feineinstellung der Höhe des Bildschirms vor.

4. Schalten Sie den Monitor und anschließend den PC ein.

Daraufhin leuchtet die Betriebsanzeige des Monitors (blau).

Wenn kein Bild erscheint, ermitteln Sie mit Hilfe des Kapitels „6. FEHLERBESEITIGUNG“ die Ursache dieses Problems.

Schalten Sie nach Abschluss Ihrer Arbeiten den PC und den Monitor aus.

5. Wenn Sie die Dienstprogramme auf der EIZO LCD Utility Disk einsetzen: Verbinden Sie den USB-Upstream-Port des Monitors über das USB-Kabel mit dem USB-Downstream-Port eines USB-kompatiblen PCs oder mit einem anderen geeigneten Anschluss (Hub).

Nach dem Anschließen des USB-Kabels kann die USB-Funktion automatisch eingerichtet werden. Weitere Informationen zu „ScreenManager Pro for LCD“ enthält die Datei readmede.txt auf der CD-ROM.

HINWEIS

• Justieren Sie die Helligkeit des Bildschirms in Abhängigkeit von der Umgebung. Ein zu heller oder zu dunkler Bildschirm kann zu einer Überlastung der Augen führen.
• Halten Sie ausreichende Pausenzeiten ein. (Empfehlenswert ist eine 10-minütige Pause pro Stunde.)

2-3. Anschließen von zwei PCs an den Monitor

Über die Eingänge DVI und D-Sub an der Rückseite des Monitors können zwei PCs angeschlossen werden.

Wahl des aktiven Eingangs

Benutzen Sie die Eingangssignal-Wahltaste des Bedienfelds, um zwischen den Eingängen DVI und D-Sub umzuschalten. Bei jeder Tastenbetätigung ändert sich die aktuelle Auswahl. Bei einem Signalwechsel wird einige Sekunden lang angezeigt, welcher Signaltyp momentan anliegt (Analog oder Digital).

3. SCREENMANAGER

3-1. Einsatz des ScreenManagers

Der ScreenManager ermöglicht eine Anpassung der Bildschirmeigenschaften über das Hauptmenü sowie die schnelle Auswahl eines Feinkontrast-Modus.

HINWEIS

- Das Hauptmenü und das Feinkontrast-Menü können nicht gleichzeitig aktiv sein.

1. ScreenManager aktivieren

Drücken Sie die Enter-Taste an der Vorderseite des Monitors, um das Hauptmenü des ScreenManager aufzurufen.

2. Justieren und Einstellen

(1) Wählen Sie mit Hilfe der Steuertasten das gewünschte Untermenü, und drücken Sie die Enter-Taste. Auf dem Bildschirm erscheint jetzt das gewählte Untermenü.
(2) Benutzen Sie die Steuertasten, um das Symbol für den zu ändernden Parameter anzusteuern, und drücken Sie die Enter-Taste. Ein Menü mit den verfügbaren Einstellungen erscheint.
(3) Nehmen Sie die erforderlichen Justagemaßnahmen mit Hilfe der Steuertasten vor und drücken Sie die Enter-Taste, um die vorgenommenen Einstellungen zu speichern.

3. ScreenManager verlassen

(1) Um zum Hauptmenü zurückzukehren, müssen Sie das Symbol anklicken oder die Steuertaste „Unten“ zweimal betätigen und anschließend die Enter-Taste drücken.
(2) Um den ScreenManager zu verlassen, müssen Sie das Symbol anklicken oder die Steuertaste „Unten“ zweimal betätigen und anschließend die Enter-Taste drücken.

HINWEIS

- Durch zweimaliges Betätigen der Enter-Taste können Sie das ScreenManager-Menü jederzeit deaktivieren.

Feinkontrast-Menü

Durch direktes Drücken der Mode-Taste können Sie aus 5 Feinkontrast-Modi – Custom, sRGB, Text, Picture und Movie - den besten Modus für die Bildschirmanzeige auswählen. Um das Menü zu verlassen, drücken Sie auf Enter.

3-2. Justagen und Einstellungen

Die nachstehende Tabelle zeigt sämtliche ScreenManager-Menüs für die Justage und Einstellung des Monitors. „*“ kennzeichnet Parameter, die nur für den analogen Eingang eingestellt werden können, „**“ kennzeichnet Parameter, die nur für den digitalen Eingang relevant sind.

Hauptmenü Untermenü Referenz
Bildparameter Clock * 4-1. Bildjustage
	Phase *
	Bildposition *
	Bereich *
	Glätten
Farbe (Custom)*1	Helligkeit		4-2. Farbeinstellungen
	Temperatur
	Gamma
	Sättigung
	Farbton
	Gain-Einstellung
	Zurücksetzen
PowerManager DVI DMPM ** 4-3. Energiespareinstellungen
Hauptmenü Untermenü			Referenz
Andere Funktion	Eingangssignal Aktiviert die	automatische oder manuelle Wahl des Eingangssignals (S. 24).
	Abschaltfunktion		abschaltfunktion des Monitors auf Ein oder Aus setzen
	VGA-Modus	*	Dient zur Auswahl des Anzeige-Modus (S. 35).
	Menü-Position Dient zur Einstellung der Position des ScreenManager-Menüs
	Transparent Dient zur Einstellung der Transparenz des Menüs
	Einschaltzeit Spezifiziert, wie lange das Menü angezeigt wird*2
	Zurücksetzen Aktiviert wieder die werkseitigen standardeinstellungen
Informationen Informationen Überprüfung von ScreenManager-Einstellungen, Modellbezeichnung, Seriennummer und Betriebsstunden*3
Sprache Englisch, Deutsch, Französisch, Spanisch, Italienisch, Schwedisch und Japanisch			Auswahl der Sprache des ScreenManager.

*1 Welche Justagefunktionen im Menü verfügbar sind, hängt vom jeweils gewählten Feinkontrast-Modus ab. Die obige Tabelle zeigt die Untermenüs für den Modus „Custom“. (Siehe „4-2. Farbeinstellungen“.)
*2 Die Anzeigezeit des Feinkontrast-Menüs kann nicht geändert werden.
*3 Aufgrund der Kontrollen im Werk ist der Monitor bei Auslieferung möglicherweise bereits mehr als 0 Betriebsstunden gelaufen.

3-3. Feinkontrast

Hier können Sie einen optimalen Modus für die Bildschirmanzeige wählen.

Modus-Auswahl

Durch direktes Drücken der Mode-Taste können Sie aus 5 Feinkontrast-Modi – Custom, sRGB, Text, Picture und Movie - den besten Modus für die Bildschirmanzeige auswählen. Um das Menü zu verlassen, drücken Sie auf Enter.

Beenden

Betätigen Sie die Enter-Taste, um das Menü zu verlassen. Wenn die Mode-Taste länger als 5 Sekunden nicht berührt wird, verlassen Sie das Menü ebenfalls.

Feinkontrast-Modus

Folgende Feinkontrast-Modi stehen zur Auswahl:

Custom Für die Einrichtung individueller Farbeinstellungen
sRGB	Für die Anzeige von Bildern auf Basis der Originalfarben (z.°B. über das Internet)
Text Für animierte Bilder
Picture Für Text in einem Textverarbeitungs- oder Kalkulationsprogramm.
Movie Für Fotos oder Bilder

Farbjustage für die Bildschirmanzeige-Modi

Umfassende Farbeinstellungen für die einzelnen Modi sind im Menü des ScreenManager möglich. (Siehe „4-2. Farbeinstellungen“.)

3-4. Nützliche Funktionen

Justiersperre

Verhindern Sie mit Hilfe der Justiersperre ungewollte Änderungen.

Gesperrt ● Justage	und Einstellungen im ScreenManager● Taste für automatische Bildjustage.
Entsperrt	● Auswählen des Feinkontrast-Modus durch die Mode-Taste.● Justage von Helligkeit über die Steuertasten.● Eingangssignal-Wahltaste● Ein- und Ausschalten des Monitors mit dem Netzschalter

[Zum Sperren]

(1) Monitor durch Drücken des im Bedienfeld befindlichen Netzschalters ausschalten.

(2) Monitor mit gedrückt gehaltener Taste für automatische Bildjustage (AUTO) wieder einschalten.

[Zum Entsperren]

(1) Monitor durch Drücken des im Bedienfeld befindlichen Netzschalters ausschalten.

(2) Monitor mit gedrückt gehaltener Taste für automatische Bildjustage (AUTO) wieder einschalten.

Abschaltfunktion

Die Abschaltfunktion veranlasst, dass der Monitor nach einer vordefinierten Zeit automatisch in den Energiespar-Modus wechselt. Diese Funktion dient dazu, das nachbild, das bei LCD-Monitoren üblicherweise entsteht, wenn der Bildschirm für längere Zeit unbenutzt aktiv bleibt, zu vermindern.

[Vorgehensweise]

(1) Wählen Sie im Menü des ScreenManager die Position .

(2) Wählen Sie „Ein“ und drücken Sie die Taste „Rechts“ oder „Links“, um die „Einschaltzeit“ einzustellen (1 bis 23 Stunden).

[Abschaltsystem]

PC Monitor Betriebsanzeige
Einschaltzeit (1 bis 23 Stunden)	Betrieb Blau
Letzte 15 Min. der Einschaltzeit	Vorwarnung*1	Blau blinkend
An-Zeit abgelaufen Ausgeschaltet Aus

*1 15 Minuten, bevor der Monitor automatisch in den Energiespar-Modus wechselt, wird eine Vorwarnung ausgegeben (Betriebsanzeige blinkt blau). Um das Umschalten in den Abschalt-Modus zu verzögern, drücken Sie während dieser 15 Minuten den Netzschalter. Der Monitor bleibt daraufhin weitere 90 Minuten aktiv.

[Wiederaufnahme des normalen Gerätebetriebs]

Drücken Sie den Netzschalter.

HINWEIS

- Die Abschaltfunktion ist auch verfügbar, wenn der PowerManager aktiv ist. In diesem Fall wird jedoch vor dem Ausschalten des Monitors kein akustisches Signal ausgegeben.

Ausblenden des EIZO-Logos

Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden. (Standardmäßig wird das Logo angezeigt.)

Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden. (Standardmäßig wird das Logo angezeigt.)

[Einblenden]

Monitor ausschalten und mit gedrückt gehaltener Enter-Taste wieder einschalten.

Automatische Auswahl des Eingangssignals

Der Monitor erkennt automatisch die auf beiden Eingängen anliegenden Signale.

HINWEIS

- Anschließen von zwei PCs an den Monitor Wenn der eine Rechner ausgeschaltet wird oder in den Energiespar-Modus wechselt, zeigt der Monitor automatisch das vom zweiten Rechner übergegebene Signal an.

Mit dem ScreenManager können Sie die manuelle Auswahl des Eingangssignals aktivieren.

[Vorgehensweise]

(1) Wählen Sie im Menü die Option .
(2) Wählen Sie .

4. JUSTAGE

Basierend auf den Voreinstellungen wird ein an den digitalen Eingang übergebenes Bild auf dem Monitor korrekt dargestellt.

4-1. Bildjustage

Justagemaßnahmen für den LCD-Monitor sollten durchgeführt werden, um ein Flackern des Bildschirms zu unterdrücken und die Bildposition zu korrigieren. Für jeden Anzeige-Modus existiert nur eine korrekte Bildposition. Außerdem wird empfohlen, bei erstmaliger Installation des Monitors oder bei Änderungen des Systems die ScreenManager-Funktion zu nutzen.

HINWEIS

- Vor Beginn der Justagemaßnahmen sollten Sie mindestens 20 Minuten warten, um eine ausreichende Monitorstabilisierung zu gewährleisten.

Vorgehensweise

1. Drücken Sie die Taste für die automatische Bildjustage (Auto) an der Vorderseite des Monitors.

Die Meldung „Bei erneuter Betätigung geht Einstellung verloren.“ erscheint und wird etwa 5 Sekunden lang angezeigt. Drücken Sie, solange die Meldung angezeigt wird, erneut die Taste für automatische Bildjustage, um Clock, Phase, Bildposition und Auflösung automatisch einzustellen. Wollen Sie den Bildschirm nicht justieren, drücken Sie die Taste nicht nochmals.

HINWEIS

- Die automatische Justagefunktion ist für Macintosh- und AT-kompatible PCs gedacht, die unter Windows eingesetzt werden. In folgenden Fällen ist diese Funktion möglicherweise nicht verfügbar: Wenn Sie mit einem AT-kompatiblen PC unter MS-DOS arbeiten (d. h. nicht unter Windows). Wenn für das „Hintergrund“- oder „Desktop“-Muster die Hintergrundfarbe Schwarz gewählt wurde.

Kann das Bild mit Hilfe der Auto-Taste nicht justiert werden, befolgen Sie die nachstehenden Anweisungen, um eine Justage vorzunehmen. Wenn Sie das Bild justieren können, fahren Sie fort mit Schritt 4.

2. Starten Sie das „Bildjustage-Programm“

Lesen Sie zunächst die Datei „readme.txt“. Installieren und starten Sie anschließend das Programm für die Bildjustage von der EIZO-Diskette mit den LCD-Dienstprogrammen. Schrittweise Hilfestellung zur Justage geben die Bildschirmanweisungen.

HINWEIS

- Ist für das Betriebssystem des Benutzers keine Dienstprogrammdiskette ver-fügbar (z. B. OS/2), wird empfohlen, das nachfolgend abgebildete Desktop-Muster zu wählen.

3. Justage über das Menü im ScreenManager.

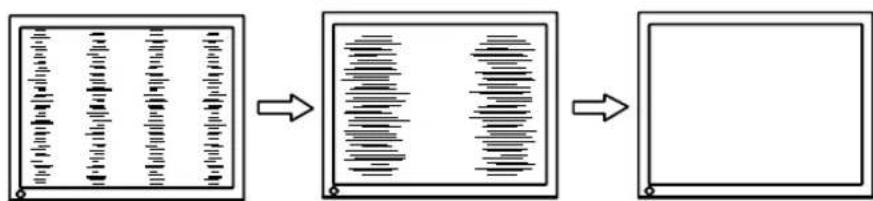

(1) Auf dem Bildschirm erscheinen vertikale Balken/Streifen.

→ Justage von

Wählen Sie und beseitigen Sie die Streifen mit Hilfe der Steuertasten „Rechts“ und „Links“.

Halten Sie die Steuertasten nicht längere Zeit gedrückt, da sich der Justagewert schnell ändert und der optimale Justagepunkt damit nur schwer zu identifizieren ist. Treten horizontales Flackern, Unschärfen oder Streifen auf, fahren Sie weiter unten fort mit der Justage des Parameters .

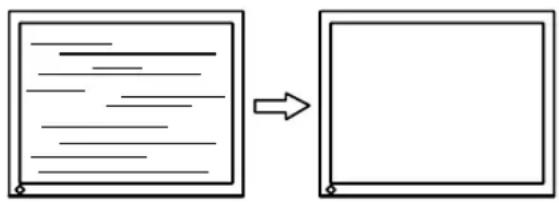

(2) Auf dem Bildschirm erscheinen horizontale Balken/Streifen.

→ Justage von (S. 44)

wählen Sie und beseitigen Sie horizontales Flackern, Unschärfen oder Streifen mit Hilfe der Steuertasten „Rechts“ und „Links“.

- Abhängig von dem eingesetzten PC lassen sich die horizontalen Streifen gegebenenfalls nicht vollständig beseitigen.

(3) Die Bildposition ist nicht korrekt.

→ [Justage von .

Die korrekte Bildposition auf dem LCD-Monitor ist durch die vorgegebene Anzahl und Position der Pixel definiert. Der Parameter verschiebt das Bild an die korrekte Position.

Wählen Sie und korrigieren Sie die Position mit den Steuertasten „Oben“, „Unten“, „Rechts“ und „Links“.

Falls im Anschluss an die Justage der Bildposition eine Verzeichnung in Form von vertikalen Balken oder Streifen auftritt, müssen Sie zum Menü zurückkehren und die vorangehend beschriebene Justagemäßnahme erneut vornehmen. Clock → Phase → Bildposition.

4. Stellen Sie den Bereich des Ausgangssignals ein (dynamischer Bereich).

→ Parameter im Menü justieren.

Dieser Parameter steuert den Ausgangssignalbereich zur Anzeige aller Farbstufen (256 Farben).

[Vorgehensweise]

Drücken Sie nach dem Aufruf des Menüs die Bedienfeldtaste Auto, um den Bereich automatisch einzustellen. Die Bildschirmanzeige verschwindet vorübergehend, und der Farbbereich für die Anzeige aller Farbstufen des aktuellen Ausgangssignals wird eingestellt.

5. Verbessern Sie die Konturen unscharfer Texte bei vergrößerter Darstellung in niedrigen Auflösungen.

→ Ändern Sie die Einstellung des Parameters

Wählen Sie einen geeigneten Wert von 1 bis 5 (weich bis scharf).

Wählen Sie im Menü die Position , und stellen Sie den Wert mit Hilfe der Taste Rechts bzw. Links ein.

HINWEIS

• Die Funktion ist bei der Auflösung von 1280 x 1024 deaktiviert.
• Da das angezeigte Bild vergrößert ist, gehen die unscharfen Texte nicht unbedingt vollständig verloren.

4-2. Farbeinstellungen

Die Farbeinstellungen für jeden Feinkontrast-Modus können über das Menü des ScreenManager geändert bzw. angepasst werden.

Beim analogen Eingang müssen Sie den Parameter (S. 27) vor Durchführung der Farbeinstellungen justieren.

Justagepositionen

Welche Justagepositionen und Symbole im Menü verfügbar sind, hängt vom jeweils gewählten Feinkontrast-Modus ab.

„√“:Einstellbar/Justierbar „-“:Werkseitig fest vorgegeben

Symbol	Funktion	Feinkontrast-Modi
		Custom	sRGB	Text	Picture	Movie
	Helligkeit √	√	√	√	√
	Temperatur √	- √	√	√
	Gamma	√ - √	-	-
	Sättigung	√	-	√	√	√
	Farbton	√	-	√	√	√
	Gain-Einstellung	√ -	-	-	-
	Zurücksetzen	√	-	√	√	√

HINWEIS

• Vor Beginn der Justagemaßnahmen sollten Sie mindestens 20 Minuten warten, um eine ausreichende Monitorstabilisierung zu gewährleisten.
• Wenn Sie im Menü die Option wählen, werden alle Farbeinstellungen für den gewählten Modus auf die Standardwerte zurückgesetzt.

Justagemaßnahmen

Menü Funktionsbeschreibung Einstellbarer Bereich
Helligkeit Einstellen der [cxy3]	Bildschirmhelligkeit	0 ~ 100 %
Farbtemperature	Einstellen der Farbtemperatur	4.000 ~ 10.000 K in 500-K-Schritten (einschließlich 9.300 K). Die Standardeinstellung ist „Aus“ (normaler Weißton)
	HINWEISDie Kelvin-Werte werden lediglich zu Referenzzwecken angezeigt.Eine Farbtemperatur unter 4.000 K oder über 10.000 K ist ungültig. (Der Parameterwird auf „Aus“ gesetzt.)
Gamma Einstellen des Gammawerts 1,8 ~ 2,6 (in 0,2 Schritten)
[HINWEISBei Einstellung des Gamma-Werts wird der Einsatz eines digitalen Signaleingangs empfohlen.
Sättigung Ändern der Sättigung -128 ~ 127		Bei Wahl des Mindestwerts (-128) erhalten Sie ein Schwarzweißbild.
[HINWEISDie Einstellung derkann zu nicht darstellbaren Farbtönen führen.
Farbton Ändern des Farbtons -32 ~ 32
[HINWEISDie Einstellung des Parameterskann zu nicht darstellbaren Farbtönen führen.
Gain-Einstellung	Ändern der einzelnen Farbtöne (Rot, Grün und Blau).	0 ~ 100%Durch Justage der Anzeigefarben Rot, Grün und Blau für die verschiedenen Farb-Modi können Sie eine individuelle Farbumgebung definieren. Die Angabe wählen Sie eine Bilddarstellung mit weißem oder grauem Hintergrund und justieren Sie die.
	HINWEISDie Prozentangaben dienen lediglich zu Referenzzwecken.Durch Einstellen dersetzen Sie die aktuelle-Einstellung außer Kraft. Dadurch wird für den Parameterwieder die Standardeinstellung aktiviert.
Zurücksetzen	Aktivieren der Standardwerte für die Farbeinstellungen der gewählten Betriebsart	Wählen Sie.

4-3. Energiespareinstellungen

Mit den Optionen des ScreenManager-Menüs können Sie das Energiesparsystem einstellen.

HINWEIS

- Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald Sie ihn nicht mehr benötigen. Eine 100-prozentige Energieeinsparung kann nur durch Unterbrechung der Spannungsversorgung des Monitors erzielt werden.

Analoger Eingang

Dieser Monitor entspricht „VESA DPMS“.

[Vorgehensweise]

(1) Definieren Sie die Energiespareinstellungen des PC.

(2) Wählen Sie im Menü die Option „VESA DPMS“.

[Energiesparsystem]

PC Monitor Betriebsanzeige
Betrieb Betrieb Blau
Energiespar-Modus	STAND-BYSUSPEND AUS	Energiespar-Modus	Gelb

[Vorgehensweise]

Betätigen Sie die Maus oder eine Taste, um zur normalen Bildschirmdarstellung zurückzukehren.

Digitaler Eingang

Dieser Monitor entspricht „DVI DMPM“.

[Vorgehensweise]

(1) Definieren Sie die Energiespareinstellungen des PC.

(2) Wählen Sie im Menü die Einstellung „DVI DMPM“.

[Energiesparsystem]

PC Monitor Betriebsanzeige
Betrieb Betrieb Blau
Energiespar-Modus Energiespar-	Modus	Gelb
Abschalt-Modus Energiespar-	Modus*1	Gelb blinkend (jeweils 2-fach)

*1 Die Energieeinsparung mit Hilfe des Abschalt-Modus des PC wird nur unterstützt, wenn im Menü des ScreenManager die Einstellung „Manuell“ gewählt wurde.

[Vorgehensweise]

Betätigen Sie die Maus oder eine Taste, um aus dem Energiespar-Modus des PC zur normalen Bildschirmdarstellung zurückzukehren.

5. ANBRINGEN EINES SCHWENKARMS

Der LCD-Monitor kann mit einem Schwenkarm eingesetzt. Dazu müssen Sie den schwenkbaren Standfuß vom Monitor entfernen und den Schwenkarm montieren. Die Verwendung eines optionalen Schwenkarms oder Standfußes von EIZO wird empfohlen. Nähere Informationen hierzu erhalten Sie bei Ihrem Fachhändler.

HINWEIS

• Wenn Sie einen Schwenkarm eines anderen Herstellers benutzen wollen, müssen Sie darauf achten, dass der Arm folgende Spezifikationen erfüllt:
• Lochabstand in der Auflage für die Armmontage: 100 mm x 100 mm (VESA-konform)
  –Tragfähigkeit: Gesamtgewicht von Monitor (ohne Standfuß) und Zubehör (z. B. Kabel)
  —Ein TÜV/GS-geprüfter Schwenkarm.

- Schließen Sie nach der Montage des Schwenkarms die Kabel wieder an.

Montage

1. Legen Sie den LCD-Monitor wie nachstehend gezeigt hin. Zerkratzen Sie dabei nicht das Display.

2. Entfernen Sie den Standfuß, indem Sie die Halteschrauben lösen (4 M4 x 14 mm-Schrauben).

3. Befestigen Sie den Schwenkarm ordnungsgemäß am LCD-Monitor.

4 Befestigungsschrauben (mitgeliefert): M4 x 12 mm

6. FEHLERBESEITIGUNG

Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO-Händler in Verbindung setzen.

• Kein Bild: Siehe Nummer 1 bis Nummer 2
  ● Anzeigeprobleme: Siehe Nummer 3 bis Nummer 11
• Sonstige Probleme: Siehe Nummer 12 bis Nummer 14

Probleme	Zu überprüfende Punkte und mögliche Lösungen
1. Kein BildLED-Status: AusLED-Status: BlauLED-Status: GelbLED-Status: Gelb blinkend (jeweils 2-fach)	□ Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß angeschlossen ist. Kann das Problem hierdurch nicht behoben werden, sollten Sie den Monitor zunächst für einige Minuten ausschalten, bevor Sie den Versuch wiederholen.□ Überprüfen Sie die Einstellungen für Helligkeit und Kontrast.□ Wechseln Sie zum anderen Signaleingang, indem Sie die Eingangssignal-Wahltaste des Bedienfelds betätigen.□ Betätigen Sie eine Taste der Tastatur bzw. die Maus (S. 32).□ Drücken Sie den Netzschalter des Computers.
2. Fehlermeldungen erscheinen für die Dauer von 40 Sekunden.● Bei Auftreten eines Signalfehlers wird die Signalfrequenz rot angezeigt. (Beispiel)	Diese Meldungen erscheinen, wenn kein korrektes Eingangssignal anliegt, auch wenn der Monitor ordnungsgemäß funktioniert.□ Wird das Bild nach kurzer Zeit korrekt angezeigt, liegt kein Monitorfehler vor. (Einige PCs liefern erst einige Zeit nach dem Einschalten ein Bild.)□ Vergewissern Sie sich, dass der PC eingeschaltet ist.□ Vergewissern Sie sich, dass das Signalkabel ordnungsgemäß mit der Grafikkarte bzw. dem PC verbunden ist.□ Wechseln Sie zum anderen Signaleingang, indem Sie die Eingangssignal-Wahltaste des Bedienfelds betätigen.□ Ändern Sie die Frequenzeinstellung über das Dienstprogramm Ihrer Grafikkarte. (Siehe Dokumentation zur Grafikkarte.)
3. Fehlerhafte Anzeigeposition	□ Korrigieren Sie dieüber den gleichnamigen Parameter (S. 27).□ Die Signaltakte der beiden Anzeige-Modi VGA 720 x 400 (70 Hz) und 320 x 200 (70 Hz) sind identisch. Überwird der korrekte Anzeige-Modus gewählt. (Diese Funktion ist nur bei folgenden Auflösungen wirksam: VGA 720 x 400 (70 Hz) und 320 x 200 (70 Hz).□ Kann das Problem hierdurch nicht beseitigt werden, sollten Sie die Anzeigeposition mit dem Dienstprogramm Ihrer Grafikkarte ändern (sofern vorhanden).
4. Verzeichnungseffekt in Form von vertikalen Balken oder Streifen.	□ Beseitigen Sie die vertikalen Balken/Streifen über den Parameter(S. 26).
5. Verzeichnungseffekt in Form von horizontalen Balken oder Streifen.	☐ Beseitigen Sie die horizontalen Balken/Streifen über den Parameter(S. 27).
6. Buchstaben und Zeilen erscheinen unscharf.	☐ Setzen Sie den Parameter(S. 28) auf „Aus“.
7. Die Bildschirmanzeige ist zu hell oder zu dunkel.	☐ Korrigieren Sie Kontrast und Helligkeit entsprechend. (Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn Sie bemerken, dass der Bildschirm dunkler wird oder flackert, sollten Sie sich an Ihren Händler wenden.)
8. Nachbild.	☐ Verwenden Sie den Bildschirmschoner oder den Timer, wenn über längere Zeit dasselbe Bild angezeigt wird?☐ Nachbilder treten speziell bei LCD-Monitoren auf. Vermeiden Sie es, über längere Zeit dasselbe Bild auf dem Bildschirm anzuzeigen.

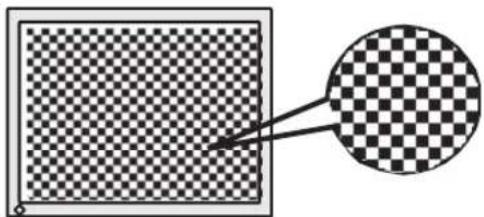

9. Pixelfehler in der Bildschirmanzeige (z. B. geringfügig hellere oder dunklere Bereiche).	☐ Dies ist auf die Eigenschaften des eingebauten Display-Moduls selbst zurückzuführen, nicht auf den LCD-Monitor.
10. Fingerabdrücke bleiben auf dem Bildschirm erkennbar.	☐ Durch einen weißen Hintergrund kann dieses Problem gelöst werden.
11. Die Funktionkann nicht ausgewählt werden.	☐ist deaktiviert, wenn der Bildschirm auf eine Auflösung von 1280 x 1024 eingestellt ist.
12. ScreenManager kann nicht aktiviert werden.	☐ Möglicherweise ist die Justiersperre (S. 23) aktiv. Um die Sperre aufzuheben, müssen Sie den LCD-Monitor zunächst ausschalten und anschließend bei gedrückt gehaltener Auto-Taste wieder einschalten.
13. Die Taste für die automatische Bildjustage (Auto) spricht nicht an.	☐ Die Taste für automatische Bildjustage funktioniert nicht bei digitalem Signaleingang.☐ Möglicherweise ist die Justiersperre aktiv. Um die Sperre aufzuheben, müssen Sie den LCD-Monitor zunächst ausschalten und anschließend bei gedrückt gehaltener Auto-Taste wieder einschalten (S. 23).
14. Die Signal-Wahltaste des Bedienfelds spricht nicht an.	☐ Der Rechner mit digitaler Grafikkarte befindet sich möglicherweise im Abschalt-Modus (die Betriebsanzeige des Monitors blinkt gelb).Betätigen Sie zunächst den Netzschalter des Monitors und dann erneut die Eingangssignal-Wahltaste.

7. REINIGUNG

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen.

HINWEIS

- Verwenden Sie niemals Verdünner, Benzol, Alkohol (Ethanol, Methanol oder Isopropyl-Alkohol), Scheuermittel oder andere starke Lösungsmittel, da diese Schäden am Gehäuse und am LCD-Display verursachen könnten.

Gehäuse

Entfernen Sie Flecken, indem Sie das Gehäuse mit einem weichen Tuch abwischen, das Sie zuvor mit einem milden Reinigungsmittel angefeuchtet haben. Sprühen Sie keinesfalls Wachs oder Reinigungsmittel direkt auf das Gehäuse. (Genaue Einzelheiten enthält das PC-Handbuch.)

LCD-Display

• Die Bildschirmoberfläche kann bei Bedarf mit einem weichen Tuch (beispielsweise mit einem Baumwoll- oder Brillenputztuch) gereinigt werden.

• Hartnäckige Flecken lassen sich in der Regel entfernen, indem das Tuch mit etwas Wasser angefeuchtet wird, um die Reinigungskraft zu erhöhen.

• SPEZIFIKATIONEN

LCD-Display	48 cm (19 Zoll), TFT-Farbdisplay mit Antireflexionsbeschichtung Betrachtungswinkel: Horizontal: 178°, Vertikal: 178° (CR ≥ 10)
Punktabstand 0,294 mm
Horizontale Abtastfrequenz Analog: 24,8 ~ 80 kHz (automatisch)Digital: 31 ~ 64 kHz
Vertikale Abtastfrequenz Analog: 50 ~ 75 Hz (automatisch)Digital: 59 ~ 61 Hz, (VGA-Text: 69 ~ 71 Hz)
Auflösung 1280 Punkte x 1024 Zeilen
Punktfrequenz (max.) Analog: 135 MHz, Digital: 108 MHz
Anzeigefarben 16 Millionen Farben (max.)
Sichtbare Bildgröße 376 mm x 301 mm (14,8"(H) x 11,9"(V))(Diagonale: 481mm, 19,0 Zoll)
Spannungsversorgung 100-120 VAC±10 %, 50/60 Hz, 0,7 A200-240 VAC±10 % 50 Hz, 0,4 A
Leistungsaufnahme	Max.: 40 WEnergiespar-Modus: Max. 2 W
Eingänge	15-poliger Mini-D-Sub-Anschluss, DVI-D
Analoges Eingangssignal (Sync)	Getrennt, TTL, Positiv/Negativ
Analoges Eingangssignal (Video)	0,7 Vp-p/75 kohm Positiv
Eingangssignal (digital)	TMDS Einzel-Link
Signalausrichtung	Analog: 45 (werkseitig voreingestellt: 20)
Plug & Play	VESA DDC 2B
AbmessungenL768	404 x 406 - 506 x 205 mm (B x H x T)(15,9 x 16 - 19,9 x 8,1 Zoll (B x H xT))
L768-AS	404 x 406 - 506 x 205 mm (B x H x T)(15,9 x 11,3 - 16,7 x 7,9 Zoll (B x H xT))
Abmessungen (ohne Standfuß)	404 x 333 x 60 mm (B x H x T)(15,9 x 13,1 x 2,36 Zoll (B x H xT))
GewichtL768	6,8 kg (15 lbs.)
L768-AS	6,6 kg (14.6 lbs.)
Gewicht (ohne Standfuß) 4,8 kg (10,6 lbs.)
Temperatur Betrieb: 0 °C bis 35 °C (32 °F bis 95 °F)Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)Relative Luftfeuchte 30 % bis 80 %, ohne Kondensierung
Zertifizierungen und Standards100 - 120 V AC200 - 240 V AC CE, CB, TÜV R	NRTL/C-TÜV, FCC-B, TCO'03*1, TCO'99*2, EPA ENERGY STAR-Programm, TÜV Rheinland Ergonomie Geprüft
	Rheinland/GS, TCO'03*1, TCO'99*2, EPA ENERGY STAR-Programm, TÜV Rheinland Ergonomie Geprüft

*1 Gilt nur für graue- Farbversion.
*2 Gilt nur für schwarze- Farbversion.

■ Standardeinstellungen

	Analoger Eingang Digitaler Eingang
Helligkeit 100% 100%
Glätten 3
Feinkontrast-Modi Custom
PowerManager VESA DPMS DVI DMPM
Eingangssignal	Automatik
Abschaltfunktion	Aus
Sprache	Englisch

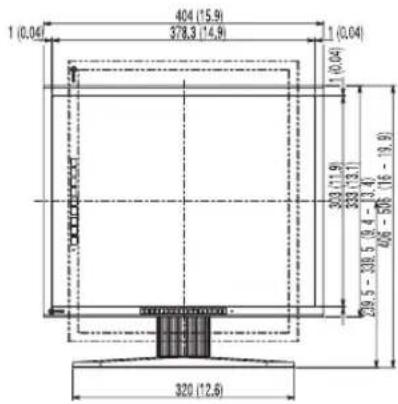

■ Abmessungen

Einheit: mm (Zoll)

■ Pin-Belegung

15-poliger Mini-D-Sub-Anschluss

Das LCD-Display besteht aus einer festen Anzahl von Bildelementen (Pixeln), die aufleuchten, um auf diese Weise den Bildschirminhalt darzustellen. Das Display besteht aus 1280 horizontalen und 1024 vertikalen Pixeln. Bei einer Auflosung von 1280 x 1024 Pixel werden alle Pixel im Vollbildmodus angezeigt. Bei einer Auflösung von 1280 x 1024 werden alle Pixel benutzt und die Anzeige des Bildschirminhalts erfolgt im Vollbild-Modus.

Bereich

Stellen Sie den Pegel für den Ausgangssignalbereich soein, dass der gesamte Farbverlauf angezeigt wird (256 Farben). Wählen Sie hierfür im Farbmenü die Position .

Clock

Bei der Anzeige des analogen Eingangssignals wird das Analogsignal durch die LCD-Schaltung in ein Digitalsignal umgewandelt. Damit das Signal ordnungsgemäß umgewandelt wird, muss der LCD-Monitor einen Takt mit derselben Frequenz wie die Punktfrequenz der Grafikkarte generieren. Ist diese Einstellung nicht korrekt, erscheinen auf dem Bildschirm Verzeichnungen in Form vertikaler Streifen/Balken.

DVI

(Digital Visual Interface)

Eine digitale Schnittstelle für Flachbildschirme. Die DVI kann mit Hilfe des Signalübertragungsverfahrens „TMDS“ digitale Daten vom PC direkt und verlustfrei übertragen.

DVI DMPM

Das Energiesparsystem für die digitale Schnittstelle. Der Status „Monitor EIN“ (Betriebs-Modus) und der Status „Aktiv Aus“ (Energiespar-Modus) sind Voraussetzung dafür, dass DVI-DMPM als Energiespar-Modus für den Monitor genutzt werden kann.

Farbtemperature

(Temperatur)

Die Farbtemperatur ist ein Verfahren, um den weißen Farbton zu messen; sie wird im Allgemeinen in Grad Kelvin angegeben. Bei hohen Temperaturen erscheint der weiße Ton annähernd blau, während er bei niedrigen Temperaturen annähernd rot erscheint. Computermonitore bringen im Allgemeinen bei hohen Temperatureinstellungen die besten Ergebnisse.

5,000K: Ein leicht rötlicher Weißton.

6,500K: Ein „warmer“ Weißton, vergleichbar mit weißem Papier oder Tageslicht.

9,300K: Ein leicht bläulicher Weißton.

Gain-Einstellung

Justiert die Farbparameter für Rot, Grün und Blau. Die Farbe des LCD-Monitors wird durch den Farbfilter des LCD-Displays dargestellt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann sich durch Ändern der Intensität, die die einzelnen Farbfilter durchdringt, ändern.

Gamma

Die Lichtintensitätswerte eines Monitors reagieren nicht linear auf eine Änderung des Eingangssignalpegels. Dieses Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Bei der Monitorausgabe bewirken niedrige Gamma-Werte „weißliche“ Bilder und hohe Gamma-Werte kontrastintensive Bilder.

Phase

Diese Justage bestimmt die Abtastfrequenz für die Umsetzung von analogen Eingangssignalen in digitale Signale. Durch Justieren des Parameters „Phase“ nach der „Clock“-Justage ist ein scharfes Bild zu erzielen.

Es gibt zwei Arten von DVI-Anschlüssen: einen DVI-D-Anschluss ausschließlich für digitale Signaleingänge und einen DVI-I-Anschluss für digitale und analoge Signaleingänge.

sRGB

(Standard RGB)

„Internationaler Standard für den Farbraum Rot, Grün und Blau“. Um eine Farbabstimmung zwischen Anwendungen und Geräten wie beispielsweise Monitore, Scanner und Digitalkameras zu ermöglichen, wurde ein Farbraum definiert. Da es sich bei sRGB um einen Standard-Farbraum handelt, können Internet-Nutzer eine präzise Farbabstimmung vornehmen.

TMDS

Eine Signalübertragungsmethode für die digitale Schnittstelle.

VESA DPMS

(Video Electronics Standard Association - Display Power Management Signaling) Die Abkürzung VESA steht für „Video Electronics Standards Association“, DPMS für „Display Power Management Signaling“. DPMS ist ein Kommunikationsstandard, mit dessen Hilfe bei PCs und Grafikkarten Energieeinsparungen auf der Monitorseite realisiert werden.

APPENDIX/ANHANG/ANNEXE

Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique

Der integrierte Mikroprozessor des Monitors unterstützt 20 werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB 2000 mit dem Videosignal, 1280 Punkte × 1024 Zeilen, RGB analog, 0,7 Vp-p und mindestens 75,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.
b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist.
c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.
d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°).
e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ± 180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein.

Recycle Auskunft

Die Rücknahme dieses Produktes nach Nutzungsende übernimmt EIZO in Deutschland zusammen mit dem Partner eds-r gmbh rücknahmesysteme. Dort werden die Geräte in ihre Bestandteile zerlegt, die dann der Wiederverwertung zugeführt werden. Um einen Abholtermin zu vereinbaren und die aktuellen Kosten zu erfahren, benutzen Sie bitte folgende Rufnummer: 02153-73 35 00. Weitere Informationen finden Sie auch unter der Internet-Adresse: www.eizo.de.

Recycling-Information für Kunden in der Schweiz:

Alle Informationen zum Thema Recycling finden Sie auf der Homepage des Brancheverbandes SWICO. http://www.swico.ch
