IAN 96683 - Fahrradlampe CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradlampe
Modell	IAN 96683
Marke	Crivit
Stromversorgung	Batteriebetrieben (2x AAA)
Leuchtmittel	LED
Leuchtmodi	Dauerlicht, Blinklicht
Montage	Halterung für Lenker oder Sattelstütze
Wasserschutz	Spritzwassergeschützt (IPX4)
Farbe	Schwarz
Material	Kunststoff
Abmessungen (ca.)	60 x 30 x 30 mm
Gewicht (ca.)	50 g
Leuchtweite (ca.)	Bis zu 100 m
Leuchtdauer Dauerlicht (ca.)	10 h
Leuchtdauer Blinklicht (ca.)	20 h
Zertifizierung	CE, StVZO-konform
Lieferumfang	Lampe, Halterung, Batterien
Reinigung	Mit einem feuchten Tuch abwischen
Entsorgung	Elektroaltgeräte nicht im Hausmüll

Häufig gestellte Fragen - IAN 96683 CRIVIT

Wie wird die Fahrradlampe montiert?

Die Lampe wird mit der beiliegenden Halterung am Lenker oder an der Sattelstütze befestigt. Drehen Sie die Halterung fest, bis sie nicht mehr verrutscht.

Welche Batterien werden benötigt?

Die Lampe benötigt 2 AAA-Batterien (nicht im Lieferumfang enthalten).

Wie schalte ich die Lampe ein?

Drücken Sie den Schalter an der Oberseite der Lampe, um zwischen den Modi Dauerlicht, Blinklicht und Aus zu wechseln.

Ist die Lampe wasserdicht?

Die Lampe ist spritzwassergeschützt nach IPX4, also gegen Spritzwasser von allen Seiten geschützt, aber nicht für Untertauchen geeignet.

Wie lange leuchtet die Lampe?

Im Dauerlicht ca. 10 Stunden, im Blinklicht ca. 20 Stunden (abhängig von der Batteriequalität).

Ist die Lampe für den Straßenverkehr zugelassen?

Ja, die Lampe ist StVZO-konform und besitzt eine K-Nummer (bauartgeprüft).

Kann ich die Lampe auch am Helm befestigen?

Nein, die mitgelieferte Halterung ist für Lenker oder Sattelstütze ausgelegt. Für Helmbefestigung benötigen Sie einen separaten Adapter.

Wie reinige ich die Lampe?

Reinigen Sie die Lampe mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel.

Was tun bei defekter Lampe?

Überprüfen Sie zuerst die Batterien und die Kontakte. Wenn die Lampe nicht funktioniert, wenden Sie sich an den Kundendienst (siehe Garantiekarte).

Kann ich die Lampe recyceln?

Entsorgen Sie die Lampe nicht im Hausmüll, sondern geben Sie sie an einer Sammelstelle für Elektroaltgeräte ab. Batterien separat entsorgen.

BEDIENUNGSANLEITUNG IAN 96683 CRIVIT

LED-Fahrradleuchten-Set

IAN 96683 / Artikel 14105 IAN 96683 / Artikel 14106

IAN 96683

Scheinwerfer

Rücklicht

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie sich vor der Benutzung des Produktes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient für Fahrräder zur Fahrbahnausleuchtung. Das LED-Fahrradleuchten-Set als alleinige Beleuchtung ist für alle Fahrräder zugelassen. Die Lichtverteilung darf durch keine anderen Fahrradteile oder Gepäckstücke behindert werden. Das Produkt ist zur Anwendung im Außenbereich bestimmt. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und kann zu Verletzungen und Beschädigungen des Produktes führen. Für aus unsachgemäßer Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

1 Scheinwerfer, 1 Rücklicht,

1 Halter Scheinwerfer, 1 Halter Rücklicht,

Bedienungsanleitung, Reduziergummies

Teilebeschreibung

A Scheinwerfer B Rückl

C Halter Scheinwerfer

E An-/Aus-Schalter Scheinwerfer

G Batteriekontrollleuchte Scheinwerfer

Akku Ladebuchse

K Halteschraube Scheinwerterhalter

M Scheinwerterarretierung

Gummilasche Halfer Kucklicht

G Batterieinsatz Scheinwerter S. Belung Anschluss Indogenität

[3] Folong Anschloss Ladegerlei

Technische Daten

Scheinwerfer

Typ-Bezeichnung: XC-112 B / L-Lux 2.0

Nennleistung: 0,5 Watt

Schutzart: IP44 nach DIN EN 60529

Batterien: 4 x 1,5V AA LR6

Hinweis

Bitte verwenden Sie ausschließlich Alkaline Batterien oder vergleichbare Akkus mit 1,2V.

Sicherheitshinweis

WARNUNG!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Kinder unterschätzen häufig die Gefahren. Halten Sie das Produkt stets von Kindern fern. Das Produkt ist kein Spielzeug! Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physikalischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen bzw. Wissen benutzt zu werden. Es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt.
Beachten Sie, dass Beschädigungen durch unsachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen von der Gewährleistung ausgeschlossen sind.
Nehmen Sie das Produkt keinesfalls auseinander. Denn durch unsachgemäße Reparaturen können nicht unerhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen. Die LED sind nicht austauschbar.

Sicherheitshinweise für Batterien:

Batterien von Kindern fern halten, nicht ins Feuer werfen, kurzschließen oder auseinandernehmen.
Beim Einlegen auf die Polarität achten. Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf
Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!
Batterien niemals übermäßiger Wärme, wie durch Sonnenschein, Feuer oder dergleichen aussetzen. Erhöhte Auslaufgefahr!
Bei Nichtbeachtung können Batterien über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden.
Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und einen Arzt aufsuchen.
Immer alle Batterien gleichzeitig austauschen.
Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden. Sicherstellen, dass das Gerät nach Gebrauch abgeschaltet ist. Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.

WARNING!

Batterien niemals wieder aufladen! Explosionsgefahr!

HINWEIS! Leuchtet die rot

Leuchtet die rote Batterieanzeige im Scheinwerfer S oder im Rücklicht H auf, so ersetzten Sie die Batterien bitte umgehend.
Bitte beachten Sie, dass nach dem Aufleuchten der Batterieanzeige die Leuchten nicht mehr der StVZO entspricht.

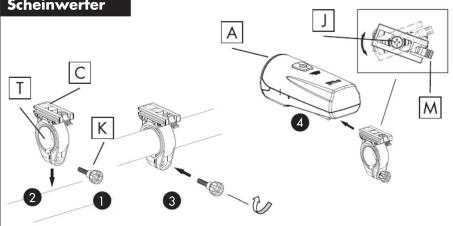

Montage Scheinwerfer

① Drehen Sie die Halteschraube K aus dem Halter C ② Positionieren Sie den Halter C in der gewünschten Stelle am Lenker. Verwenden Sie gegebenenfalls die Reduziergummies T um eine optimale Passform zu gewährleisten. ③ Drehen Sie die Halteschraube K wieder ein. Ziehen Sie dabei die Schraube handfest. Verwenden Sie hierzu kein Werkzeug um Beschädigungen zu vermeiden.

Um den optimalen Winkel zu Fahrtrichtung einzustellen, lösen Sie mit einem Kreuzschraubendreher die Winkelverstellschraube um 2-3 Umdrehungen. Stellen Sie den gewünschten Winkel ein und ziehen die Winkelverstellschraube wieder fest. 4 Schieben Sie den Scheinwerfer auf den Halter bis er hörbar einrastet. Zum Lösen drücken Sie die Scheinwerferarretierung und schieben den Scheinwerfer vom Halter aus nach vorne.

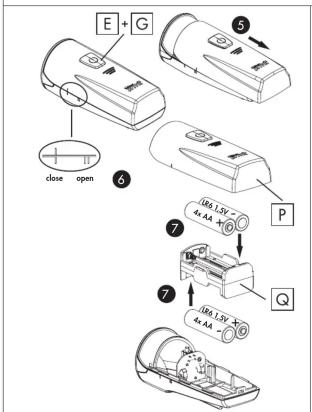

Einlegen der Batterien im Scheinwerfer

⑤ Schieben Sie den Deckel P des Scheinwerfers nach hinten. ⑥ Ziehen Sie den Deckel ab und entnehmen den Batterieeinsatz Q aus dem Scheinwerfer. ⑦

Legen Sie oben und unten die Batterien in den Batterieeinsatz. (4x AA, 1,5V)

Achten Sie dabei auf die korrekte Polung. Anschließend setzen Sie die Leuchte wieder zusammen.

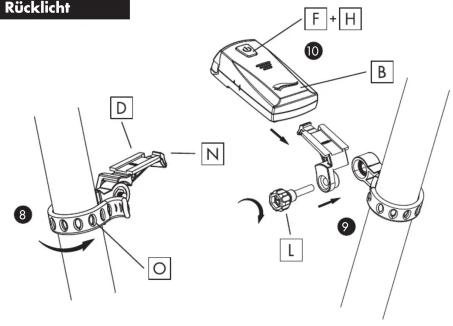

Montage Rücklicht

⑧ Befestigen Sie den Halter ☐ anhand der Gummilasche ☐ an der Sattelstütze oder der Hinterbaustrebe. Achten Sie dabei darauf, dass sich keine Gegenstände vor dem Rücklicht befinden. Ziehen Sie die Gummilasche straff und haken diese ein. ☑ Lösen Sie die Halteschraube ☐ Bes Halters und stellen den gewünschten Winkel ein. Anschließend ziehen Sie die Schraube wieder fest. Ziehen Sie dabei die Schraube handfest. Verwenden Sie hierzu kein Werkzeug um Beschädigungen zu vermeiden.

⑩ Schieben Sie das Rücklicht auf den Halter bis er hörbar einrastet. Zum Lösen des Rücklichts ziehen Sie die Rücklichtarretierung N nach unten und ziehen das Rücklicht ab.

Einlegen der Batterien im Rücklicht

⑪ Schieben Sie den Deckel des Batteriefachs R nach hinten ab. ⑫ Legen Sie die Batterien in das Rücklicht ein (2x AAA 1,5V). Achten Sie dabei auf die korrekte Polung. Anschließend setzen Sie die Leuchte wieder zusammen.

Bedienung

Der Scheinwerfer besitzt zwei Leuchtstärken. Drücken Sie den An-/Aus-Schalter Einmal, um den Power Modus (20 Lux) für Fahrten in unbeleuchteter Umgebung zu aktivieren. Drücken Sie den An-Aus-Schalter zweimal, um den Eco Modus (10 Lux) für Fahrten in beleuchteter Umgebung zu aktivieren. Durch erneutes Drücken (Eco Modus) bzw. zweimaliges Drücken (Power Modus) des An-/Aus-Schalters Ejt der Scheinwerfer wieder ausgeschaltet. Das Rücklicht wird am An-/Aus-Schalter ein- und ausgeschaltet.

Sicherheitshinweis

WARNUNG!

LEBENS- UND UNFALLGEFAHR!

Laden Sie niemals die mitgelieferten Batterien auf. Es besteht Explosionsgefahr!

Scheinwerfer Lademöglichkeit

Der Scheinwerfer verfügt über die Option ein Ladegerät anzuschließen ☐ Somit können in den Scheinwerfer eingelegte Akkus wieder aufgeladen werden. Die Akkus und das Ladegerät gehören nicht zum Lieferumfang. Wir empfehlen ein Ladegerät mit 3,5mm Lade-Anschluss, mit einem Output von maximal DV 6V. Die Polung des Anschlusses können Sie der Grafik ☐ auf dem Scheinwerfer entnehmen. Bitte benutzen Sie nur Ladegeräte aus dem Fachhandel. Fragen Sie hierzu Ihren Fachmann.

Sicherheitshinweis Warnung!

Lebens- und Unfallgefahr

Laden Sie niemals die mitgelieferten Batterien auf. Es besteht Explosionsgefahr!

Reinigung

Reinigen Sie das LED-Fahrradleuchten-Set mit einem leicht feuchten, fusselfreiem Tuch.

Hinweis

Die Leuchten niemals komplett unter Wasser tauchen. Benutzen Sie keine ätzenden oder scheuernden Reinigungsmittel. Hierdurch entstehen Beschädigungen an den Leuchten.

Entsorgen Sie Verpackung und Geräte umweltgerecht!

Hinweise bzgl. der Batterieentsorgung:

Leistungsschwache bzw. leere Batterien können kostenlos bei den entsprechend gekennzeichneten Batteriesammelstellen, im Batterie vertreibenden Handel oder auf Wertstoffhöfen entsorgt werden.

Der Verbraucher ist gesetzlich zur Entsorgung der Batterien bei den vorgenannten Batteriesammelstellen verpflichtet.

Nachstehend die Bedeutung der auf den Batterien angegebenen Symbole.

Es ist nicht erlaubt,

Batterien im Haushaltsmüll zu entsorgen.

Schadstoffhaltige Batterien sind zusätzlich mit dem chemischen Symbol des Schadstoffes gekennzeichnet:

- Pb- Blei - Hg-Quecksilber - Cd-Cadmium

Bei unsachgemäßer Entsorgung der Batterien gehen wertvolle Ressourcen verloren und durch in den Batterien enthaltene Schadstoffe kann es zu einer erheblichen Gefahr für Gesundheit und Umwelt kommen. Durch die getrennte Sammlung / Entsorgung von Altbatterien werden Gefahren für Gesundheit und Umwelt vermieden und durch Recycling wertvolle Rohstoffe zurückgewonnen.

Hinweis bzgl. der Geräte- und

Verpackungsentsorgung

Die Verpackung kann über die örtlichen Recyclingstellen entsorgt werden. Einzelheiten erfahren Sie bei Ihrer Gemeinde.

Es wurden ausschließlich umweltfreundliche Materialien verwendet. Sollte dieses Produkt ausgedient haben, werfen Sie es bitte nicht in den Hausmüll, sondern fügen es nach Vorgabe Ihrer Kommune der fachgerechten Entsorgung zu. Weitere Information erhalten Sie bei Ihrer Gemeinde.

Konformitätserklärung

Hiermit erklärt die KLB GmbH, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

EMC-Directive 2004/108/EC und Directive 2011/65/EC (RoHS), LVM-Directive 2006/95/EC.

Hierzu wurden die folgenden Standards zugrunde gelegt:

DIN EN 55015:2009, DIN EN 61547:2010, DIN EN 6100-3-2:2010, DIN EN 61000-3-3:2009 und DIN EN 62321:2009, EN 61558-1:1997+A1+A11, EN 61558-2-6:1997

Typ-Bezeichnung: XC-112B / L-Lux 2.0; XC-117B / D-LED; IAN 96683

Münster, 01.12.2013

Garantiebestimmungen

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist da defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgelührten Anweisungen genau einzuhalten.

Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer als Nachweis für den Kauf bereit
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie bitte zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
• Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden. Bitte beachten Sie, dass unbedingt vor Versand die Serviceabteilung informiert werden muss!

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.
