Produkttyp	LED-Fahrradleuchten-Set
Marke	Crivit
Modell	IAN 93749
Artikelnummer	14101 / 14102
Scheinwerfer Typ	XC-112B / L-Lux 2.0
Rücklicht Typ	XC-117K6 / Quattro L
Nennleistung Scheinwerfer	0,5 Watt
Schutzart	IP44
Stromversorgung Scheinwerfer	4× 1,2V AA HR6 (Akku)
Stromversorgung Rücklicht	4× 1,5V AAA (Batterie)
Ladegerät Eingang	100-240 V~, 0,2 A, 50-60 Hz
Leuchtmodi Scheinwerfer	Power (20 Lux) und Eco (10 Lux)
Montage Scheinwerfer	Lenkerhalterung mit Reduziergummis
Montage Rücklicht	Sattelstütze oder Hinterbaustrebe (Gummilasche)
Anzeige	Batteriekontrollleuchte (rot)
Reinigung	Mit leicht feuchtem, fusselfreiem Tuch
Wasserschutz	Nicht untertauchen
Garantie	3 Jahre
Konformität	EMV, RoHS, StVZO

Häufig gestellte Fragen - IAN 93749 CRIVIT

Wie schalte ich den Scheinwerfer ein?

Drücken Sie den An-Aus-Schalter einmal für den Power Modus (20 Lux) und zweimal für den Eco Modus (10 Lux). Ein weiteres Drücken schaltet den Scheinwerfer aus.

Welche Batterien werden für Scheinwerfer und Rücklicht benötigt?

Der Scheinwerfer verwendet 4 AA Akkus (1,2 V) oder alternativ 4 AA Alkaline-Batterien (1,5 V). Das Rücklicht benötigt 4 AAA Batterien (1,5 V).

Wie lade ich die Akkus im Scheinwerfer?

Entfernen Sie die Gummibdeckung von der Akku-Ladebuchse am Scheinwerfer, stecken Sie den Stecker des Ladegeräts ein und verbinden Sie das Ladegerät mit dem Stromnetz. Die Ladezeit beträgt beim ersten Mal mindestens 10 Stunden, danach ca. 6 Stunden für 1300 mAh Akkus.

Was bedeuten die LED-Anzeigen am Ladegerät?

Leuchtet die Anzeige rot, sind die Akkus entladen. Leuchtet sie grün, sind die Akkus vollständig geladen und einsatzbereit.

Ist das Fahrradleuchten-Set für den Straßenverkehr zugelassen?

Ja, das Set erfüllt die StVZO-Vorschriften. Beachten Sie jedoch, dass die Leuchten nach Aufleuchten der roten Batterieanzeige nicht mehr der StVZO entsprechen.

Wie montiere ich den Scheinwerfer am Lenker?

Drehen Sie die Halteschraube aus dem Halter, positionieren Sie den Halter am Lenker (ggf. mit Reduziergummis), ziehen Sie die Schraube handfest an und schieben Sie den Scheinwerfer auf, bis er einrastet.

Wie montiere ich das Rücklicht?

Befestigen Sie den Halter mit der Gummilasche an der Sattelstütze oder Hinterbaustrebe. Ziehen Sie die Lasche straff und haken Sie ein. Lösen Sie die Halteschraube zur Winkeleinstellung, ziehen Sie sie handfest an und schieben Sie das Rücklicht auf, bis es einrastet.

Kann ich die Batterien durch andere Typen ersetzen?

Verwenden Sie nur Batterien des gleichen Typs und gleicher Spannung. Mischen Sie keine verschiedenen Typen oder alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort.

Was tun, wenn die rote Batteriekontrollleuchte leuchtet?

Die rote Anzeige zeigt an, dass die Batterien schwach sind. Ersetzen Sie die Batterien oder laden Sie die Akkus umgehend auf, da die Leuchten sonst nicht mehr der StVZO entsprechen.

Wie reinige ich die Leuchten richtig?

Reinigen Sie die Leuchten mit einem leicht feuchten, fusselfreien Tuch. Tauchen Sie sie niemals vollständig unter Wasser und verwenden Sie keine aggressiven Reinigungsmittel.

BEDIENUNGSANLEITUNG IAN 93749 CRIVIT

LED-Fahrradleuchten-Set mit Ladegerät

IAN 93749 / Artikel 14101 IAN 93749 / Artikel 14102

IAN 93749

DE

Scheinwerfer

Rücklicht

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie sich vor der Benutzung des Produktes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient für Fahrräder zur Fahrbahnausleuchtung. Das LED-Fahrradleuchten-Set als alleinige Beleuchtung ist für alle Fahrträer zugelassen. Die Lichtverteilung darf durch keine anderen Fahrradtelle oder Gepäckstücke behindert werden. Das Produkt ist zur Anwendung im Außenbereich bestimmt. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und kann zu Verletzungen und Beschädigungen des Produktes führen. Für aus unsachgemäfer Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

1 Scheinwerfer, 1 Rücklicht, 1 Halter Scheinwerfer,

1 Halter Rücklicht, 4 Akkus AA, 4 Batterien AAA,

Ladegerat,

Bedienungsanleitung,

Reduziergummies

Teilebeschreibung

A Scheinwerfer B Rücklicht

C Halter Scheinwerfer

E An-Aus-Schalter Scheinwerfer

G Batteriekontrollleuchte Scheinwerfer

Akku Ladebuchse

K Halteschraube Scheinwerferhalter

M Scheinwerferarretierung

Gummilasche Halter Rucklicht

Q Batterieeinsatz Scheinwerter S Stockealndesamt

3 Stecker-Ladegeral 11 Reduzierquummies

Technische Daten

Scheinwerfer

Typ-Bezeichnung: XC-112B / L-Lux 2.0

Nennleistung: 0,5 Watt

Schutzart: IP44 nach DIN EN 60529

Akkus: 4 × 1,2V AA HR6

Ladegerät

Typ-Bezeichnung: W&T-AD05W058060G

Input: 100-240V\~0,2A 50-60Hz

Hinweis

Bitte verwenden Sie ausschließlich Akkus mit 1,2V oder vergleichbare Alkaline Batterien mit 1,5V.

Sicherheitshinweis

WARNUNG!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Kinder unterschützen häufig die Gefahren. Halten Sie das Produkt stets von Kindern fern. Das Produkt ist kein Spielzeug! Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physikalischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen bzw. Wissen benutzt zu werden. Es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt.

Beachten Sie, dass Beschädigungen durch unsachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen von der Gewährleistung ausgeschlossen sind.

Nehmen Sie das Produkt keinesfalls auseinander. Denn durch unsachgemäße Reparaturen können nicht unerhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen. Die LED sind nicht austauschbar.

Sicherheitshinweise für Batterien:

Batterien von Kindern fern halten, nicht ins Feuer werfen, kurzschließen oder auseinandernehmen.

Beim Einlegen auf die Polarität achten. Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.

Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!

Batterien niemals übermäßiger Wärme, wie durch Sonnenschein, Feuer oder dergleichen aussetzen. Erhöhte Auslaufgefahr!

Bei Nichtbeachtung können Batterien über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden.

Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und einen Arzt aufsuchen.

Immer alle Batterien gleichzeitig austauschen.

Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden. Sicherstellen, dass das Gerät nach Gebrauch abgeschaltet ist. Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.

A WARNUNG!

Batterien niemals wieder aufladen! Explosionsgefahr!

HINWEIS!

Leuchtet die rote Batterieanzeige im Scheinwerfer G oder im Rücklicht H auf, so ersetzen Sie bitte die Batterien bzw. laden die Akkus wieder umgehend auf.

Bitte beachten Sie, dass nach dem Aufleuchten der Batterieanzeige die Leuchten nicht mehr der StVZO entspricht.

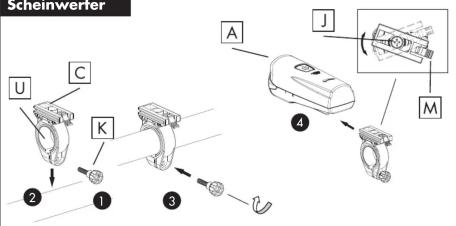

Montage Scheinwerfer

① Drehen Sie die Halteschraube K aus dem Halter C. ② Positionieren Sie den Halter C an der gewünschten Stelle am Lenker, Verwenden Sie gegebenenfalls die Reduziergummies U um eine optimale Passform zu gewährleisten. ③ Drehen Sie die Halteschraube K wieder ein. Ziehen Sie dabei die Schraube handfest. Verwenden Sie hierzu kein Werkzeug um Beschädigungen zu vermeiden.

Um den optimalen Winkel zu Fahrtrichtung einzustellen, lösen Sie mit einem Kreuzschraubendreher die Winkelverstellschraube um 2-3 Umdrehungen. Stellen Sie den gewünschten Winkel ein und ziehen die Winkelverstellschraube wieder fest. ④ Schieben Sie den Scheinwerfer auf den Halter bis er hörbar einrastet.

Zum Lösen drücken Sie die Scheinwerferarretierung M und schieben den Scheinwerfer vom Halter aus nach

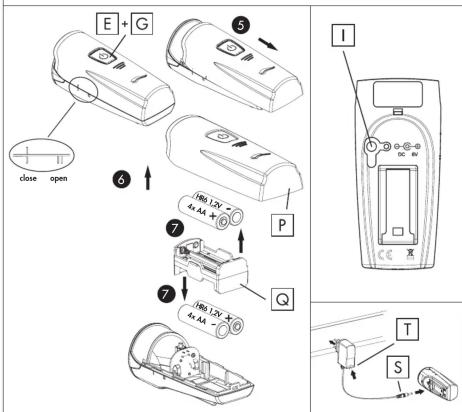

Einlegen der Akkus/Batterien im Scheinwerfer

⑤ Schieben Sie den Deckel P des Scheinwerfers nach hinten. ⑥ Ziehen Sie den Deckel ab und entnehmen den Batterieeinsatz Q aus dem Scheinwerfer. ⑦

Legen Sie oben und unten die Akkus in den Batterieeinsatz. [4x AA, 1,2V]

Achten Sie dabei auf die korrekte Polung. Anschließend setzen Sie die Leuchte wieder zusammen.

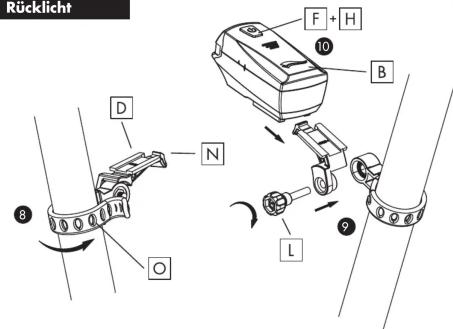

Montage Rücklicht

⑧ Befestigen Sie den Halter D anhand der Gummilasche D an der Sattelstütze oder der Hinterbaustrebe. Achten Sie dabei darauf, dass sich keine Gegenstände vor dem Rücklicht befinden. Ziehen Sie die Gummilasche straff und haken diese ein. ⑨ Lösen Sie die Halteschraube I Bes Halters und stellen den gewünschten Winkel ein. Anschließend ziehen Sie die Schraube wieder fest. Ziehen Sie dabei die Schraube handfest. Verwenden Sie hierzu kein Werkzeug um Beschädigungen zu vermeiden.

⑩ Schieben Sie das Rücklicht auf den Halter bis er hörbar einrastet. Zum Lösen des Rücklichts ziehen Sie die Rücklichtarretierung N nach unten und ziehen das Rücklicht ab.

Einlegen der Batterien im Rücklicht

⑪ Schieben Sie den Deckel R des Rücklichtes nach hinten. ⑫ Ziehen Sie den Deckel ab und

entnehmen den Batterieeinsatz V aus dem Rücklicht. ⑬Legen Sie oben und unten die Batterien in den Batterieeinsatz (4x AAA 1.5V)

Achten Sie dabei auf die korrekte Polung. Anschließend setzen Sie die Leuchte wieder zusammen.

Bedienung

Der Scheinwerfer besitzt zwei Leuchtstärken. Drücken Sie den An-Aus-Schalter Einmal, um den Power Modus (20 Lux) für Fahrten in unbeleuchteter Umgebung zu aktivieren. Drücken Sie den An-Aus-Schalter Zweimal, um den Eco Modus (10 Lux) für Fahrten in beleuchteter Umgebung zu aktivieren. Durch erneutes Drücken (Eco Modus) bzw. zweimaliges Drücken (Power Modus) des An-Aus-Schalters ist der Scheinwerfer wieder ausgeschaltet. Das Rücklicht wird am An-Aus-Schalter ein- und ausgeschaltet.

Sicherheitshinweis

WARNUNG!

LEBENS- UND UNFALLGEFAHR!

Laden Sie niemals die mitgelieferten Batterien auf. Es besteht Explosionsgefahr!

Scheinwerfer Lademöglichkeit

Der Scheinwerfer verfügt über die Option ein Ladegerät anzuschließen. Somit können in den Scheinwerfer eingelegte Akkus wieder aufgeladen werden.

Entfernen Sie dazu die Gummibdeckung von der Akku-Ladebuchse 1 und verbinden den Stecker 5 des Ladegerätes mit der Ladebuchse 1 Anschließend verbinden Sie das Ladegerät mit der Netzleitung. Das Ladegerät verfügt über eine Ladeanzeige 7 Leuchtet die Anzeige rot, so sind die Akkus entladen. Leuchtet die Anzeige grün, sind die Akkus wieder einsatzbereit und Sie können den Scheinwerfer benutzen.

Um die volle Leistung der mitgelieferten Akkus zu erhalten, laden Sie bitte die Akkus beim ersten Mal nicht kürzer als 10h. Bitte beenden Sie den Ladevorgang nicht früher, auch wenn die LED am Ladegerät bereits grün leuchtet. Anschließend wird eine Ladezeit von ca. 6h bei Akkus mit 1300 mAh empfohlen.

Sicherheitshinweis Warnung! Lebens- und Unfallgefahr

Bei Verwendung eines falschen Ladegerätes kann der Scheinwerfer beschädigt werden, überhitzen und sogar explodieren. In diesem Fall erlischt die Gewährleistung.

WARNING! Batterien nie

Reinigung

Reinigen Sie das LED-Fahrradleuchten-Set mit einem leicht feuchten, fusselfreiem Tuch

Hinweis

Die Leuchten niemals komplett unter Wasser tauchen. Benutzen Sie keine ätzenden oder scheuernden Reinigungsmittel. Hierdurch entstehen Beschädigungen an den Leuchten.

Entsorgen Sie Verpackung und Geräte umweltgerecht!

se bzgl. der Batterieentsorgung:

Leistungsschwache bzw. leere Batterien können kostenlos bei den entsprechend gekennzeichneten Batteriesammelstellen, im Batterie vertreibenden Handel oder auf Wertstoffhöfen entsorgt werden.

Der Verbraucher ist gesetzlich zur Entsorgung der Batterien bei den vorgenannten Batteriesammelstellen verpflichtet.

Nachstehend die Bedeutung der auf den Batterien angegebenen Symbole.

Es ist nicht erlaubt,

Batterien im Haushaltsmüll zu entsorgen.

Schadstoffhaltige Batterien sind zusätzlich mit dem chemischen Symbol des Schadstoffes gekennzeichnet:

- Pb-Blei - Hg-Quecksilber - Cd-Cadmium

Bei unsachgemäßer Entsorgung der Batterien gehen wertvolle Ressourcen verloren und durch in den Batterien enthaltene Schadstoffe kann es zu einer erheblichen Gefahr für Gesundheit und Umwelt kommen. Durch die getrennte Sammlung / Entsorgung von Altbatterien werden Gefahren für Gesundheit und Umwelt vermieden und durch Recycling wertvolle Rohstoffe zurückgewonnen.

Hinweis bzgl. der Geräte- und Verpackungsentsorgung

Die Verpackung kann über die örtlichen Recyclingstellen entsorgt werden. Einzelheiten erfahren Sie bei Ihrer Gemeinde.

Es wurden ausschließlich umweltfreundliche Materialien verwendet. Sollte dieses Produkt ausgedient haben, werfen Sie es bitte nicht in den Hausmüll, sondern fügen es nach Vorgabe Ihrer Kommune der fachgerechten Entsorgung zu. Weitere Information erhalten Sie bei ihrer Gemeinde.

Konformitätserklärung

Hiermit erklärt die KLB GmbH, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

EMC-Directive 2004/108/EC und Directive 2011/65/EC [RoHS], LVM-Directive 2006/95/EC CB, GS, CE.

Hierzu wurden die folgenden Standards zugrunde gelegt:

DIN EN 55015:2009, DIN EN 61547:2010, DIN EN 6100-3-2:2010, DIN EN 61000-3-3:2009 und DIN EN 62321:2009, EN 61558-1:1997+A1+A11, EN 61558-2-6:1997, EN 60335-2-29 (aktueller Stand) DIN 33958.

Typ-Bezeichnung: XC-112B / L-Lux 2.0; XC-117K6 / Quattro L; IAN 93749

Münster, 01.12.2013

Garantiebestimmungen

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts, ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kontenslos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätstrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschließteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten.

Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie bitte zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

- Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden. Bitte beachten Sie, dass unbedingt vor Versand die Serviceabteilung informiert werden muss!

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

DE

SERVICE + LIEFERANT

KLB GmbH

Diekbree 8 48157 Mün

Tel: [phone]

E-Mail: [e-mail]

www.klb-service.eu IAN 93749

AT

SERVICE + LIEFERANT

KLB GmbH

Diekbree 8 48157 Münster, Germany

Tel: [phone]

E-Mail: [e-mail]

www.klb-se IAN 93749

CH

SERVICE + LIEFERANT

KLB GmbH

Diekbree 8 48157 Münster, Germany

Tel: [phone]

E-Mail: [e-mail]

www.klb-service.eu IAN 93749

Stand der Information: 12/2013
