BEDIENUNGSANLEITUNG VN630W ESX

V1.2 BENUTZER- HANDBUCH EINBAUANLEITUNG

Beachten Sie unbedingt die Hinweise in diesem Benutzerhandbuch, bevor Sie das Gerät verwenden. Bitte bewahren Sie das Benutzerhandbuch gut zugänglich im Fahrzeug auch für spätere Zwecke auf. Eigenschaften

• iGo-Primo 3D Navisoftware auf 8GB SD-Karte, 46 Länder inkl. Türkei, mit Point of Interest Anzeige und Suche, 3D-Gebäudeansichten, TTS Sprachausgabe, Warnhinweise, über 25 System- und Ansagesprachen, Latest Map Guarantee (30 Tage) nach Aktivierung über www.naviextras.com.
• Integrierter TMCpro Transmitter zur Umfahrung von Verkehrsstaus und Behinderungen (dynamische Zielführung)
• Hochauflösender 15,7 cm (6.2") LCD-Touchscreen-Bildschirm mit 800 x 480 Pixel
• Fortschrittliches i20 Betriebssystem, basierend auf Microsoft Windows CE 6
• MTK Dual Core Cortex A9+A11 800 MHz CPU, 256MB DDR3 RAM, 256MB NAND Flash RAM
  • Audio-Verstärker mit 4 x 50 Watt max.
  • Vorverstärkerausgänge für Front/Rear/Subwoofer

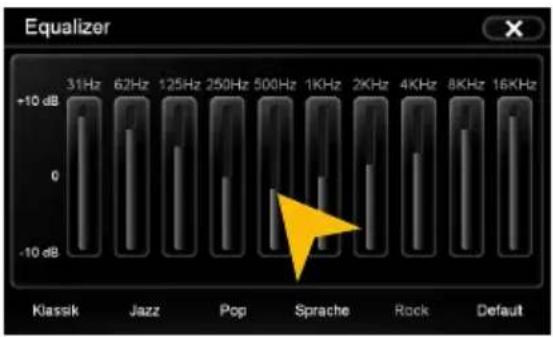

  • DSP-Audioprozessor mit 10-Band-Equalizer
• Bluetooth™-Freisprecheinrichtung, Telefonbuch-Synchronisation und A2DP-Audiostreaming
• Medienwiedergabe (MP3/WMA/MPEG4/MPEG1/2/WMV/AVI/DivX/FLAC etc.), unterstützt zudem FullHD 1080p (1920 x 1080) Wiedergabe
  • Quick-Boot (ca. 10 Sekunden)
• Support ACC Logic: Gerät kann bis zu 30 Minuten ohne Zündung betrieben werden (nur Modell VN630D)
  • DVD-Player (DVD, DVD-R/RW, DVD+R/RW, VCD, CD, CD-Text, CD-R/RW, MP3)
  • Radio AM/FM mit RDS-Funktion (unterstützt Europa, Nordamerika, Asien)
  • Virtual Disk zum Konvertieren von Audio CDs ins MP3 Format
  • E-LINK Mirror-Funktion mit kompatiblen Android Smartphones
• Quick Charge USB-Funktion mit bis zu 2.1A Ladestrom
• Sprachsteuerung (ausgenommen Navigation)
• Benutzerdefinierte Einstellungen (individuelles Hintergrundbild, Startlogo, Menü)
• Mehrere Design-Themen (Skins) zur individuellen Gestaltung der Benutzeroberfläche
• Individuell einstellbare Lautstärke der einzelnen Anwendungen
• Datei-Manager mit offener Dateistruktur und Foto-Diashow
• MicroSD-Card Einschub und USB-Anschluss mit Kopierfunktion
• Einbindung von externen Anwendungen (kompatibel mit Windows CE 6)
• Datum/Uhrzeit-Funktion, 12- oder 24-Stunden-Anzeige
  • 3 x Audio/Video-Eingang
  • 2 x Audio/Video-Ausgang
• Front- und Rückfahrkamera-Anschluss
• Unterstützung des werksseitigen AUX-/USB-Eingangs
• Unterstützung von analoger Lenkradfernbedienung
• Unterstützung von 2D-/3D-Navigationsanwendungen
• Unterstützung eines externen TV- oder Radio-Empfängers (DVB-T, DAB, etc.)
• Unterstützung von iPod/iPhone™ per USB mit Media Library, Coveranzeige und ID3 Tag Anzeige

Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder weiteren Staaten. iPod ist ein in den USA und anderen Ländern eingetragenes Markenzeichen von Apple Inc. Die Bezeichnung Bluetooth und die Bluetooth-Logos gehören der Bluetooth SIG, Inc. Andere Markenzeichen, Warenzeichen und Handelsnamen befinden sich im Besitz der jeweiligen Eigentümer.

Lieferumfang....4

Sicherheitshinweise 6

Grundlegende Funktionen 8

Bedienelemente 8

Hauptmenü 10

Navigation 11

Multimedia-Player....12

Radio 14

DVD (DVD/CD-Player)....17

Apps....18

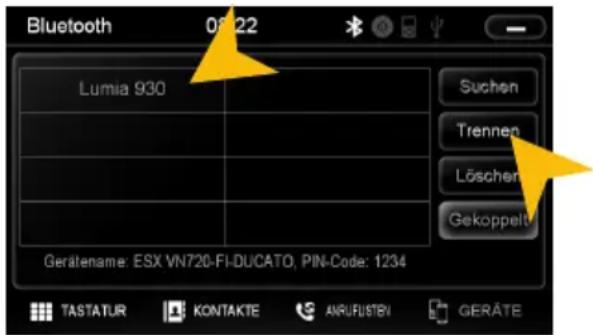

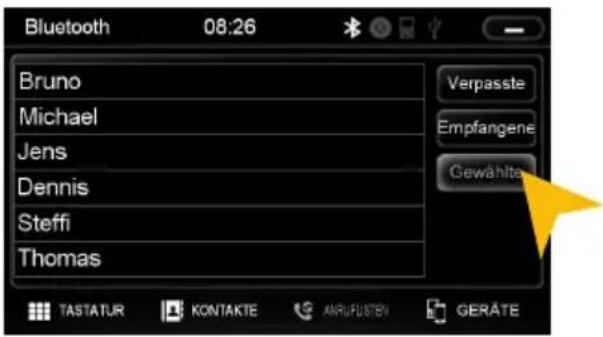

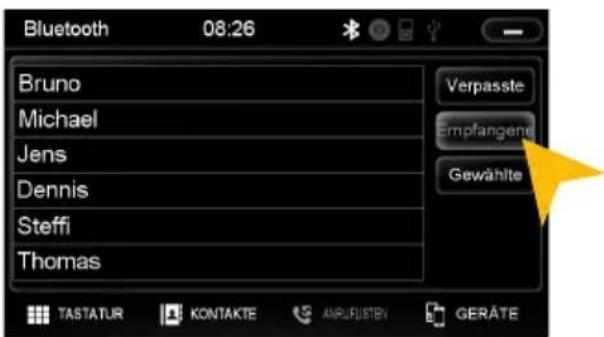

- Bluetooth™ 19

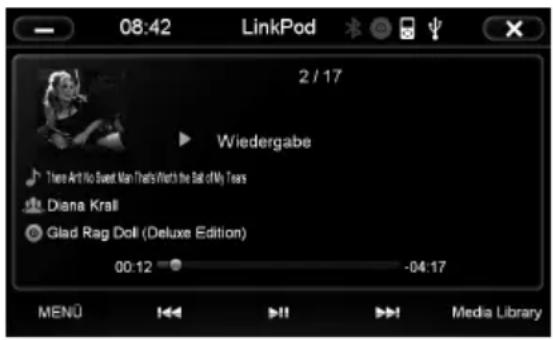

- LinkPod 21

- AV/TV 23

-A2DP 24

– Audio 25

- Dateien 28

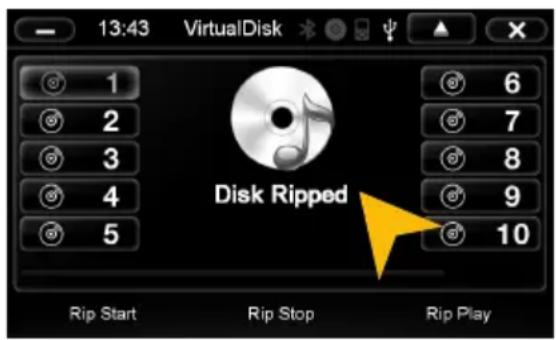

– Virtual Disk ......29

– E-Link....31

Benutzerdefinierte Einstellungen....39

Menübelegung 39

Hintergrundbild 40

Startbild 41

Weiterführende Funktionen......42

Infrarot-Fernbedienung 42

Lenkradfernbedienung 43

Eingeschränkte Medienwiedergabe 43

Optionale Rückfahrkamera....43

Fehlerbehebung 44

Installation 48

Einbauhinweise....48

Anschlüsse 50

Einbautipps....54

Allgemeine Hinweise 56

Nr. Artikel Abbildung Anzahl
1	Hauptgerät		1
2	Markierstift		1
3	MicroSD Speicherkarte 8GB Navigationssoftware		1
4	Fernbedienung		1
5	G71-POW0463 Systemstecker auf ISO		1
6	M6241 Systemstecker auf offene Kabel		1
7	G71-AUD0205 Audio / Video / AV-Eingänge		1
8	G71-MNV0012 Audio-Ausgänge mit Einschaltleitung		1
9	G71-MIC0008 Externes BT-Mikrofon		1
10	G71-CCD0072 Kamera-Anschlüsse		1
11	G71-MNV0011Audio/Video-Ausgänge		1
12	G71-USB0107USB-Anschluss		VN630D:1VN630W:2
13	G71-WHE0083Div. System-Anschlüsse		1
14	GPS Antenne		1
15	Doppel-DIN Montagerahmen		1

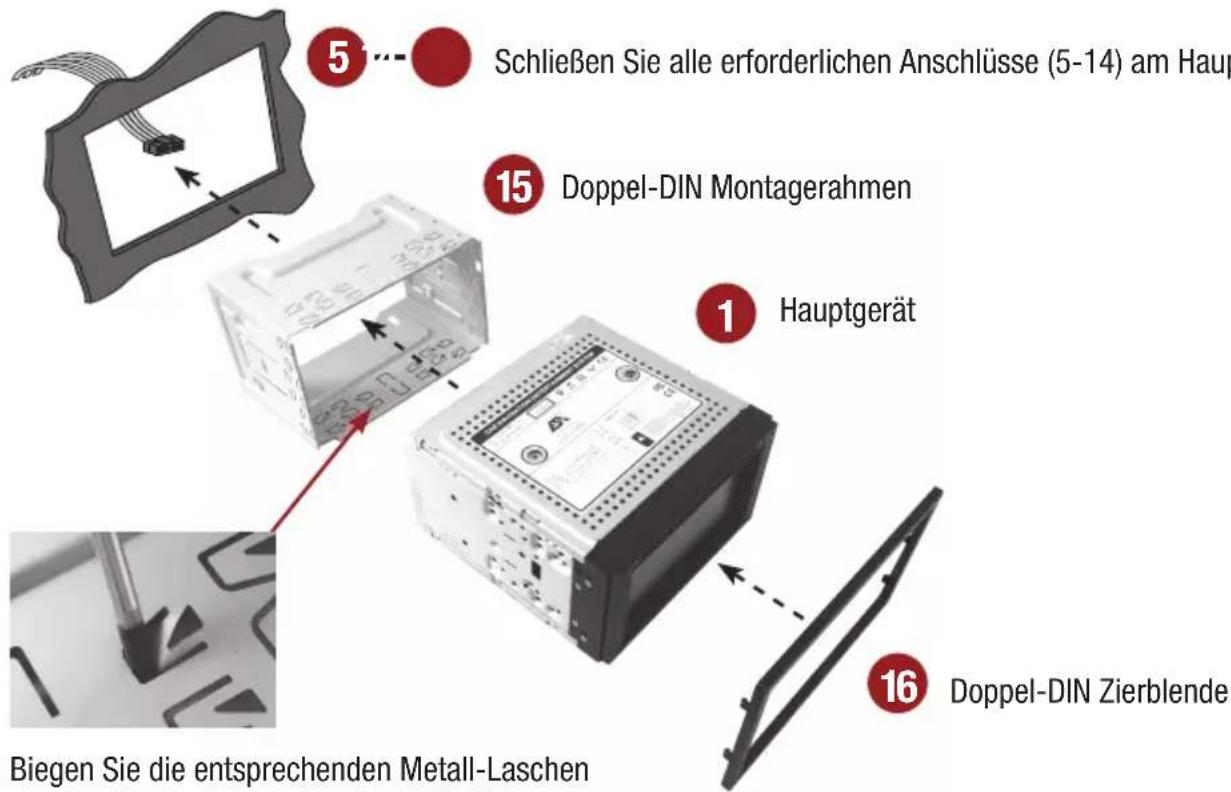

16	Doppel-DIN Zierblende		1
17	Entriegelungsbügel		2

SICHERHEITSHINWEISE

• In der Regel sollte die Montage und Installation des Geräts von einem geschultem und technisch versierten Spezialisten durchgeführt werden, da der Einbau und Anschluss des Geräts komplexes Fachwissen erfordert.
• Dieses Gerät ist nur für den Betrieb in einem Fahrzeug mit einer Bordspannung von 12 Volt mit negativer Masse geeignet.
• Unsachgemäße Installation oder Handhabung kann zum Erlöschen der Garantie führen.
• Beachten Sie jederzeit die Straßenverkehrsordnung des jeweiligen Landes, in dem das Gerät betrieben wird.
• Bitte achten Sie darauf, dass sich bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht entlädt. Das Gerät ist ein weiterer Verbraucher in Ihrem Fahrzeug und sollte nur bei laufendem Motor betrieben werden, andernfalls könnte sich die Fahrzeugbatterie entladen und das Fahrzeug lässt sich nicht mehr starten.
• Stellen Sie die Lautstärke des Geräts so ein, dass Sie jederzeit in der Lage sind, Warnsignale (z.B. Polizeisi-rene) bzw. Verkehrsgeräusche im Fahrzeuginnern wahrnehmen zu können.
• Bedienen Sie das Gerät als Fahrer nur, wenn dies unbedingt notwendig ist und dadurch die Fahrsicherheit nicht beeinträchtigt wird. Gleiches gilt für das Betrachten des Bildschirms. Falls erforderlich, stoppen Sie Ihr Fahrzeug an einer sicheren und dafür vorgesehenen Stelle.
• Die in den Ländern der EU geltenden Verkehrsvorschriften untersagen die Wiedergabe von bewegten Bildern oder Filmen während der Fahrt, wenn der Bildschirm des Geräts in Sichtweite des Fahrers installiert ist, da dieser davon abgelenkt werden könnte. Betrachten Sie als Fahrer den Bildschirm nur für die Navigationsfunktion und dann auch nur kurz, um nicht abgelenkt zu werden. Beachten Sie unter allen Umständen die geltenden lokalen Vorschriften. Bei einem Unfall könnten Regressansprüche seitens der Kfz-Versicherung geltend gemacht werden.
• Dieses Gerät ist kein Ersatz für Ihre persönliche Beurteilung oder Wahrnehmung. Die Routenvorschläge des Navigationssystems sollten niemals zum Anlass genommen werden, die lokalen Verkehrsregeln zu missachten. Ihre persönliche Beurteilung des Verkehrs oder Ihr Wissen über eine sichere Fahrpraxis geht vor. Passen Sie stets Ihre Fahrweise der aktuellen Verkehrslage an.
• Folgen Sie den Routenvorschlägen nicht, wenn das Navigationssystem Sie anweist, einen unsicheren oder illegalen Weg zu nehmen, Sie in eine unsichere Situation versetzt oder Sie in ein Gebiet leitet, welches Sie als unsicher betrachten.
• Sollten Probleme beim Betrieb des Geräts auftreten, stoppen Sie Ihr Fahrzeug an einer sicheren und dafür vorgesehenen Stelle, bevor Sie die Bedienung fortsetzen.

• Das Gerät unterstützt nur Datenträger in der DVD/CD-Standardgröße von ∅ 12 cm. Versuchen Sie keinesfalls, Datenträger einer anderen Größe oder irgendwelche Gegenstände in den Einzugsschacht zu schieben. Achten Sie darauf, jeweils nur einen Datenträger gleichzeitig zu laden.

• Bitte benutzen Sie zur Installation und zum Betrieb nur das beiliegende Originalzubehör. Achten Sie auf eine gute Befestigung des Geräts unter Verwendung des beiliegenden Installationszubehörs, da die bei Unfällen auftretenden Beschleunigungskräfte enorm sein können. Unzureichend installierte Geräte könnten bei Unfällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeugs bedeuten.

• Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten. Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
• Vermeiden Sie Kurzschlüsse und achten Sie darauf, dass keine metallischen Gegenstände ins Innere des Geräts gelangen können. Achten Sie auch darauf, dass alle Anschlüsse korrekt angeschlossen werden und vermeiden Sie ein Vertauschen/Verpolen. Führen Sie die Installation nur bei ausgeschalteter Zündung durch.
• Versuchen Sie im Falle eines Defekts oder einer Fehlfunktion, nicht das Gerät selbst zu reparieren oder zu öffnen, dies ist gefährlich und könnte Verletzungen bzw. Schäden am Gerät oder Fahrzeug verursachen. Eine Reparatur sollte nur von geschultem bzw. autorisiertem Personal vorgenommen werden. Der im Gerät integrierte Laser Klasse 1, ist sehr gefährlich für das menschliche Auge.
• Falls Sie ein Fremdgerät anschließen möchten, sollten Sie zunächst die Bedienungsanleitung des Fremdgeräts lesen und sich vergewissern, dass dieses auch kompatibel ist. Vermeiden Sie das Anschließen eines inkompatiblen Fremdgeräts.
• Falls Sie externe Anwendungen auf dem Betriebssystem des Geräts installieren oder Dateien aufrufen, achten Sie darauf, dass diese „virenfrei“ und kompatibel mit Windows CE 6 sind. Ansonsten besteht die Gefahr, dass das Betriebssystem nicht mehr einwandfrei funktioniert und neu installiert werden muss.
• Beschädigen oder zerkratzen Sie den Bildschirm nicht mit scharfen Gegenständen. Bedienen Sie den Bildschirm nicht mit harten Gegenständen.
• Beachten Sie bitte auch die Hinweise im Kapitel ALLGEMEINE HINWEISE auf Seite 56.

Dieses Symbol macht Sie auf wichtige Informationen und Hinweise im Ihnen vorliegenden Benutzerhandbuch aufmerksam, die zur Verbesserung der Verkehrssicherheit und Bedienbarkeit führen.

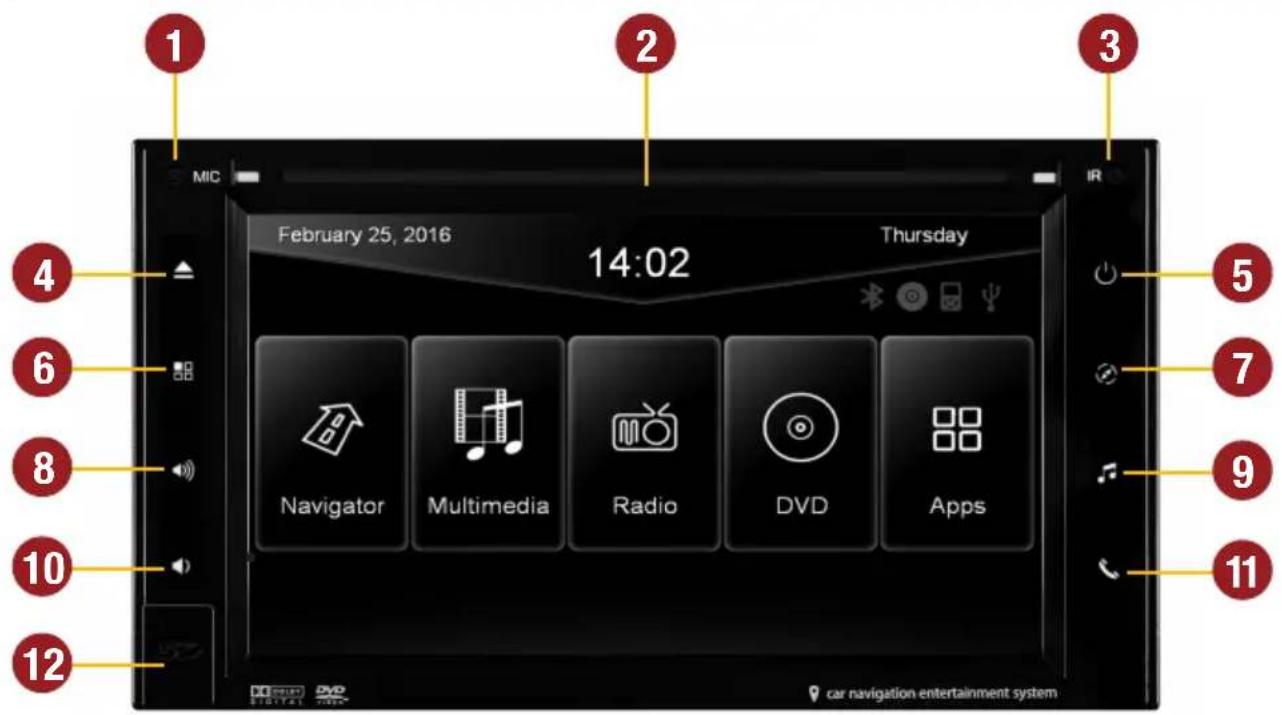

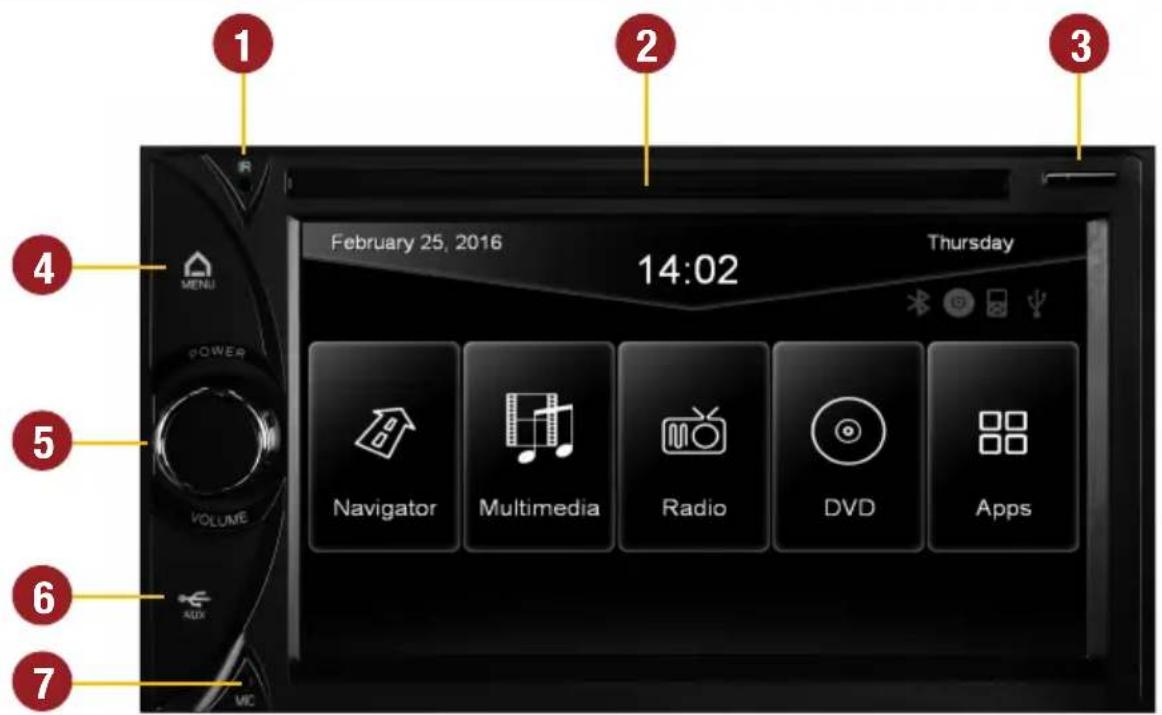

BEDIENELEMENTE VN630W

1. Integriertes Bluetooth-Mikrofon
2. Einschub für CD/DVD-Medien (∅ 12 cm)
3. Infrarot-Sensor der Fernbedienung
4. Auswerfen der eingelegten CD/DVD
5. Standby / Mute Taste

Kurzes Antippen: Stummschaltung

Drücken und Halten: Gerät auf Bereitschaft schalten (Tonausgabe aus, Bildschirm dunkel, laufende Navigation wird beendet, BT Verbindung wird getrennt).

1. Öffnen des Hauptmenüs
2. Öffnen der Navigations-Anwendung
3. Lautstärke lauter stellen
4. Starten der USB Medien-Wiedergabe
5. Lautstärke leiser stellen
6. Kurzes Antippen: Öffnen der Sprachsteuerung Drücken und Halten: Öffnen des Telefon-Menüs
7. Einschub für MicroSD-Speicherkarte und Reset-Taste

BEDIENELEMENTE VN630D

1. Infrarot-Sensor der Fernbedienung
2. Einschub für CD/DVD-Medien (∅ 12 cm)
3. Einschub für MicroSD-Speicherkarte
4. Kurzes Antippen: Öffnet das Hauptmenü Drücken und Halten: Öffnet Sprachsteuerung
5. Drehregler zum Einstellen der Lautstärke

Kurzes Antippen: Stummschaltung

Drücken und Halten: Gerät auf Bereitschaft schalten (Tonausgabe aus, Bildschirm dunkel, laufende Navigation wird beendet, BT Verbindung wird getrennt).

Wenn Zündung aus ist, Drücken und Halten: Gerät schaltet für 30 Minuten ein.

1. Hinter der Abdeckung (nach links zu öffnen) befindet sich die Reset-Taste sowie der 3,5 mm AUX- und Front USB-Anschluss
2. Integriertes Bluetooth-Mikrofon

HAUPTMENÜ

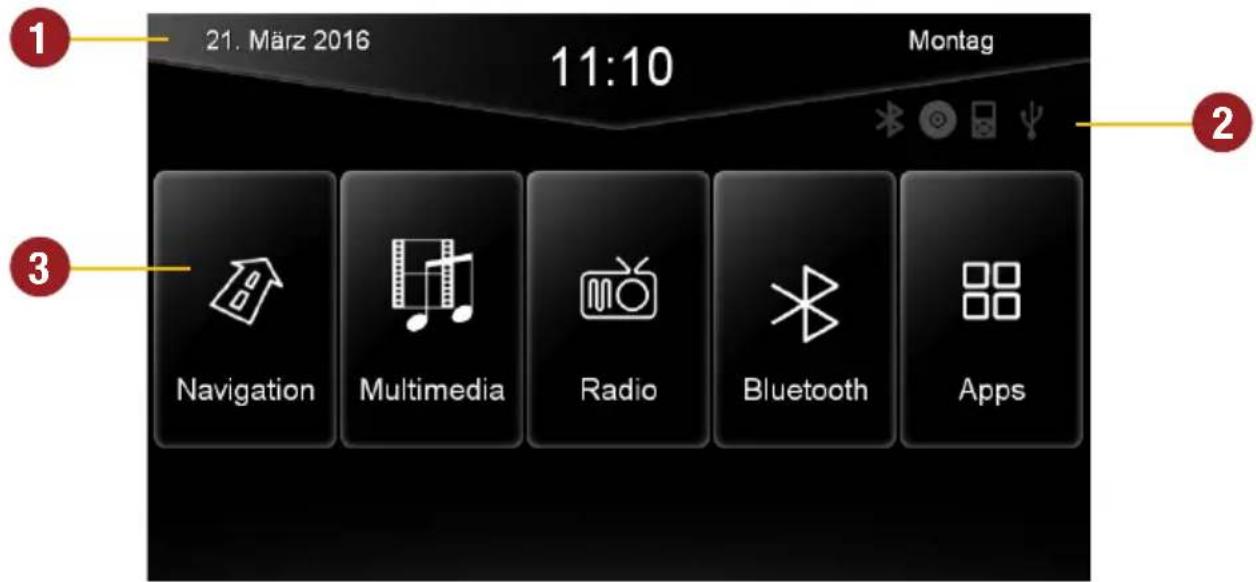

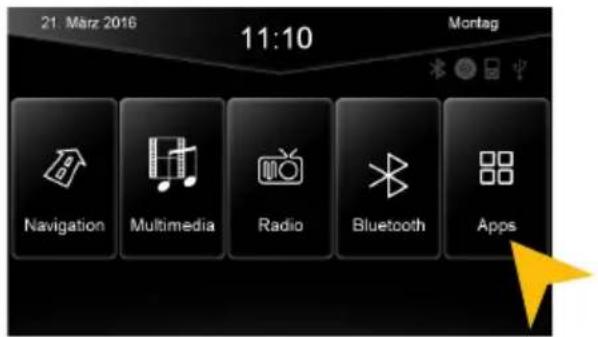

Beim Einschalten des Geräts erscheint zunächst das Hauptmenü. Durch Drücken der Taste „(VN630W) bzw. der Taste „Menu (VN630D) können Sie jederzeit das Hauptmenü erreichen.

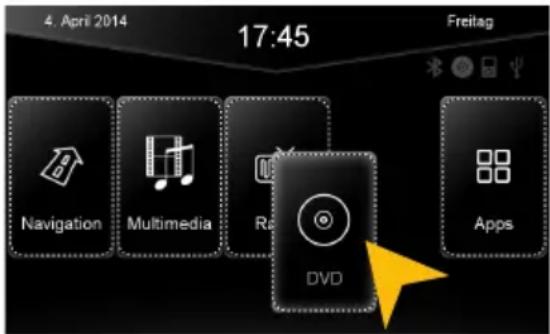

21. März 2016 11:10 Montag Navigation Multimedia Radio Bluetooth Apps

1. Je nachdem, welches Design-Thema (Skin) ausgewählt wurde, wird z.B. an dieser Stelle das Datum und die Uhrzeit angezeigt.
2. Die vier Funktions-Symbole sind (abhängig vom Skin) weiß hinterlegt und somit aktiv, wie z.B. „Bluetooth-Verbindung mit Telefon“, „CD/DVD im Laufwerk“, „iPod verbunden“ oder „mit USB Stick verbunden“.
3. Im Hauptmenü sind vier bis acht Bedienfelder zu sehen, mit denen die jeweils gewünschte Anwendung gestartet werden kann bzw. mit denen Sie in das gewünschte Untermenü gelangen.

Im Kapitel „BENUTZERDEFINIERTE EINSTELLUNGEN“, Abschnitt „Benutzerdefinierte Menüs“ (S. 39) wird gezeigt, wie die Bedienfelder in ihrer Reihenfolge und Belegung geändert werden können.

Grundsätzlich laufen auf dem Gerät mehrere Anwendungen gleichzeitig. Wenn aber zu viele Programme gleichzeitig laufen, kann dies eine langsame oder keine Reaktion auf Eingaben oder sogar den Absturz des Systems nach sich ziehen.

NAVIGATION

Durch Antippen des Bedienfelds „Navigation“ im Hauptmenü oder durch das Drücken der Taste „® am Gerät (nur bei VN630W) gelangen Sie in die Navigations-Anwendung.

Bitte beachten Sie dazu das Benutzerhandbuch für die jeweils installierte Navigationssoftware.

Das Gerät bietet Ihnen die Möglichkeit, jede beliebige Navigationssoftware (Windows 6.0 CE kompatibel) zu benutzen. Verknüpfen Sie die Navigationssoftware (auf MicroSD-Karte) mit dem Gerät wie folgt:

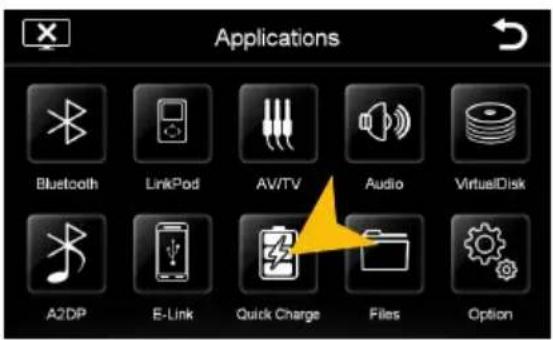

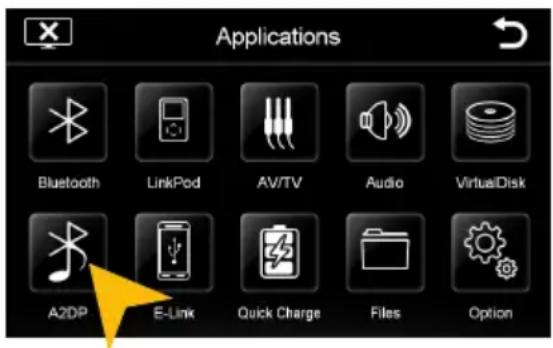

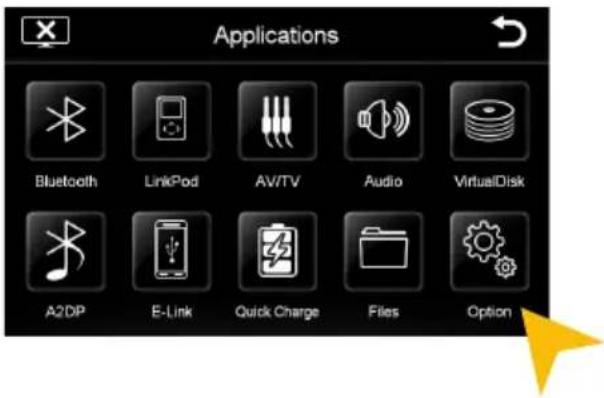

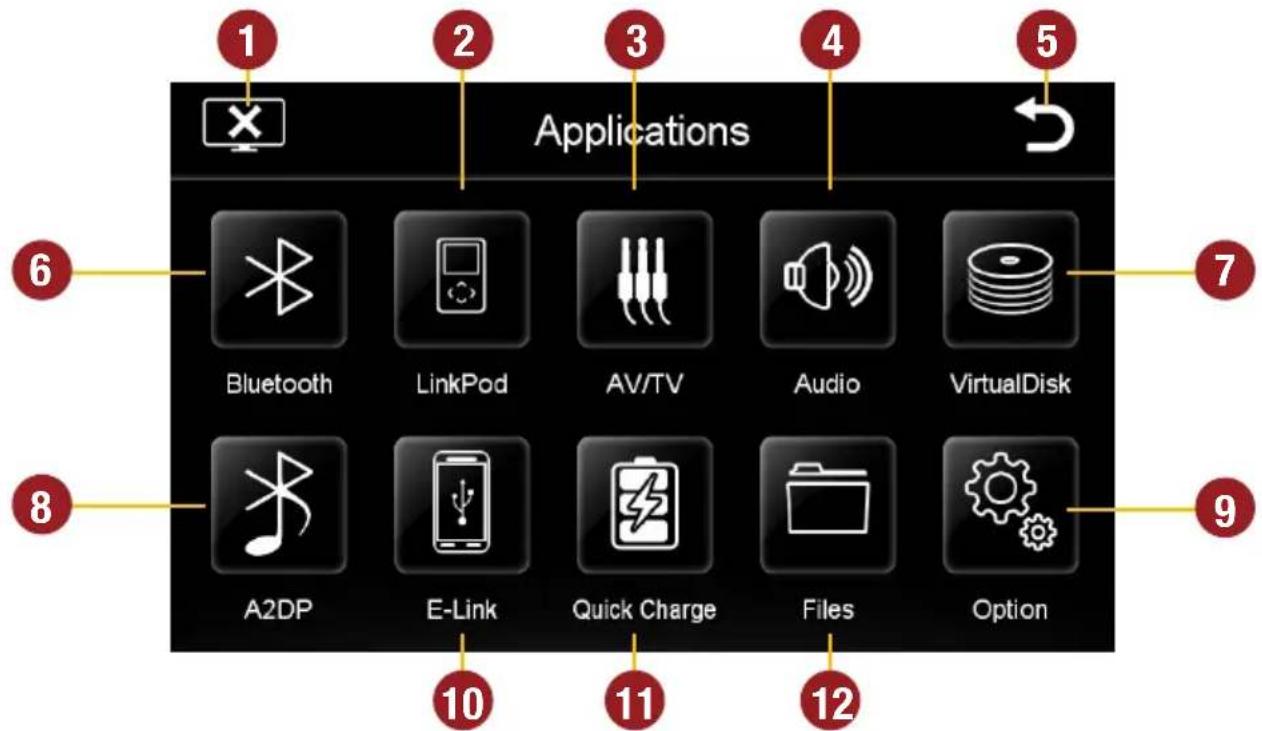

Applications Bluetooth LinkPod AV/TV Audio VirtualDisk A2DP E-Link Quick Charge Files Option

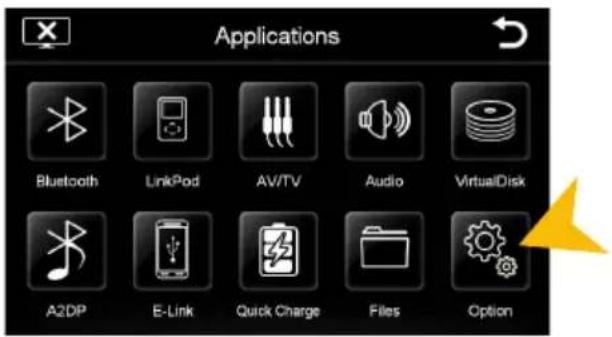

Tippen Sie auf „Optionen“ im Menü „Apps“.

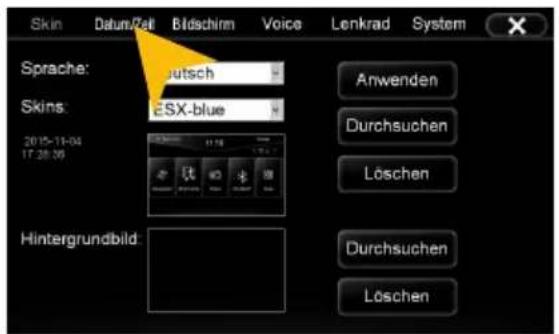

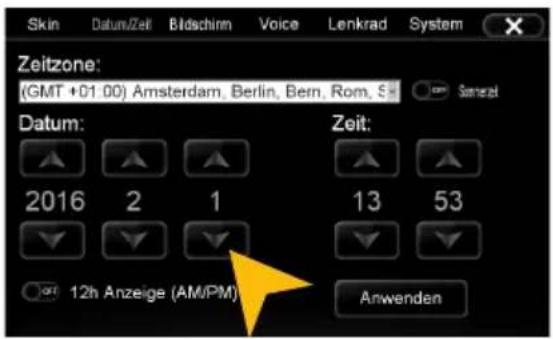

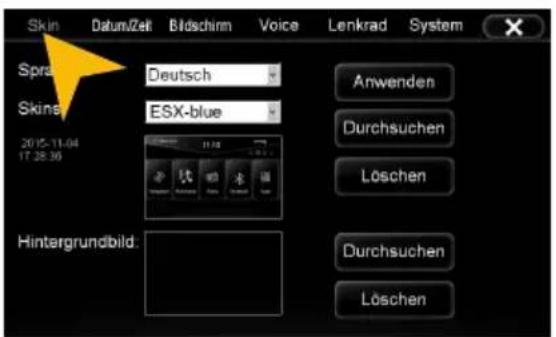

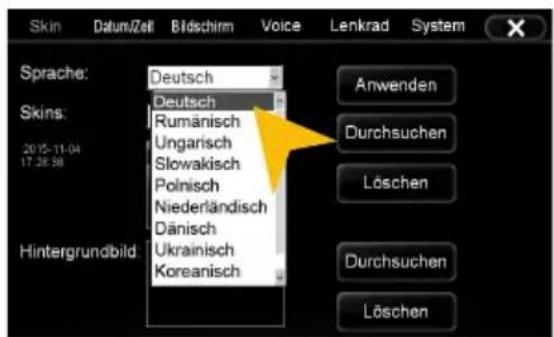

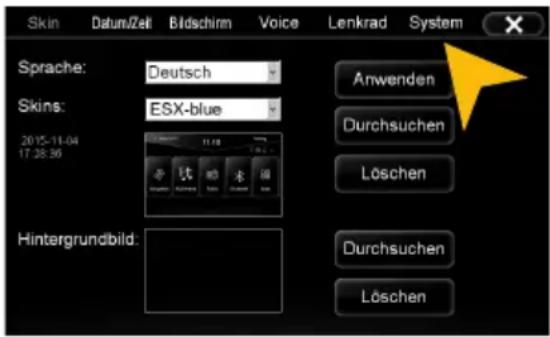

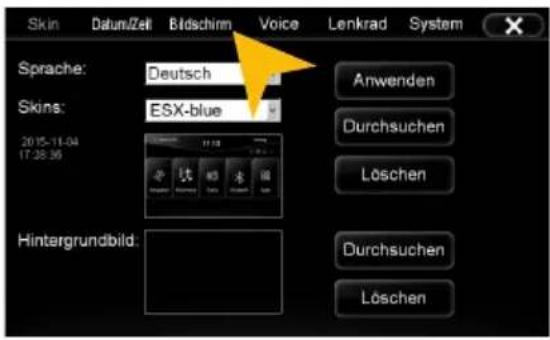

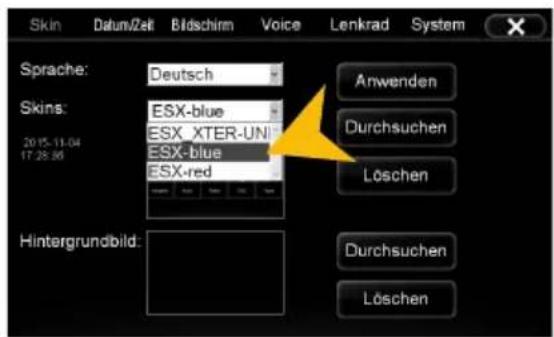

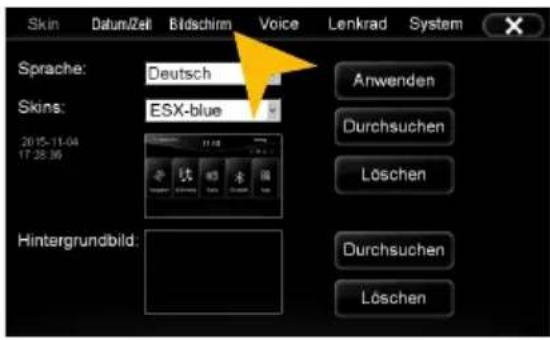

Skin Datum/Zell Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue 2015-11-04 17:38:36 Hintergrundbild: Anwenden Durchsuchen Löschen Durchsuchen Löschen

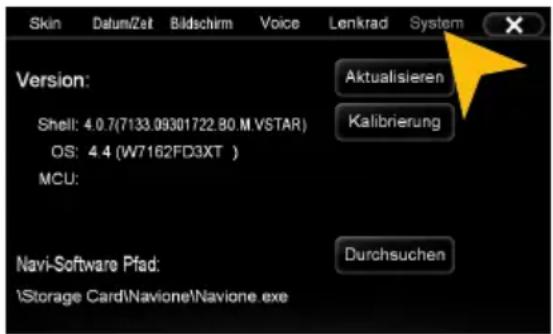

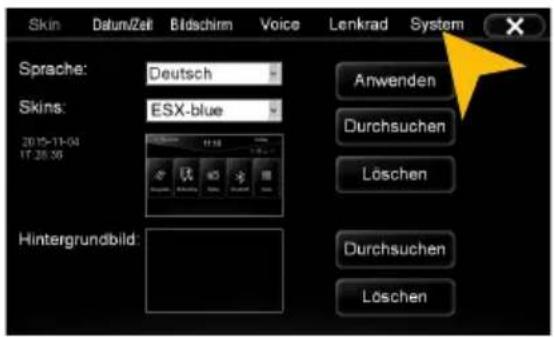

Tippen Sie auf „System“.

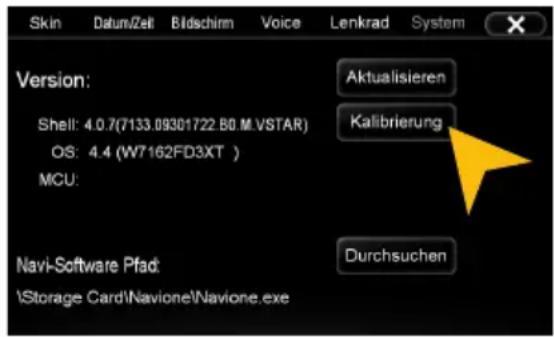

Skin Datum/Zell Bildschirm Voice Lenkrad System Version: Shell: 4.0.7(7133.09301722.B0.M.VSTAR) OS: 4.4 (W7162FD3XT ) MCU: Navi-Software Pfad: \Storage Card\Navione\Navione.exe Aktualisieren Kalibrierung Durchsuchen

Tippen Sie auf „Durchsuchen“.

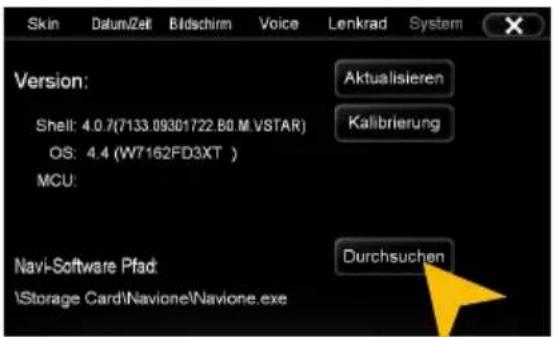

Application auswählen CONT. LICENSE save ts_ix_L7 Nav0 OK Zurück USB SD

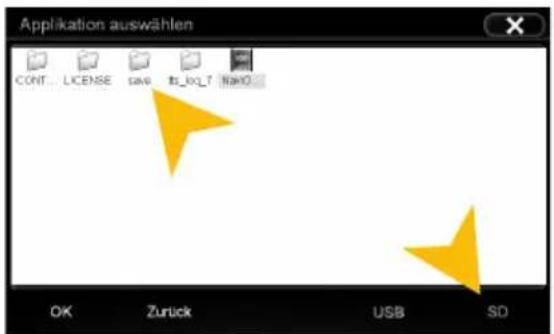

Tippen Sie auf SD und wählen Sie dann die Software auf der MicroSD-Karte per Doppelklick aus. Diese Navigationssoftware wird dann gestartet, sobald Sie „Navigation“ im Menü oder „NAVI“ am Gerät auswählen.
Hinweis: Sollten Sie versehentlich den Pfad verändert haben und möchten die originale ESX iGO Software verwenden, muss der Pfad immer „Storage Card\Navione\Navione.exe“ lauten.

Das Gerät empfängt GPS-Satellitensignale automatisch. Bei schlechten Wetterbedingungen oder z.B. beim Durchfahren eines Tunnels könnten diese Signale gestört werden. Dadurch kann es zu einer verzögerter Standortbestimmung kommen.

MULTIMEDIA-PLAYER

Durch Antippen des Bedienfelds „Multimedia“ im Hauptmenü oder durch das Drücken der Taste „am Gerät (nur bei VN630W) öffnet sich die Quellenwahl USB oder SD zum Abspielen von Audio- und Film-Dateien. Hinweise zur Wiedergabe einer CD finden Sie auf Seite 17.

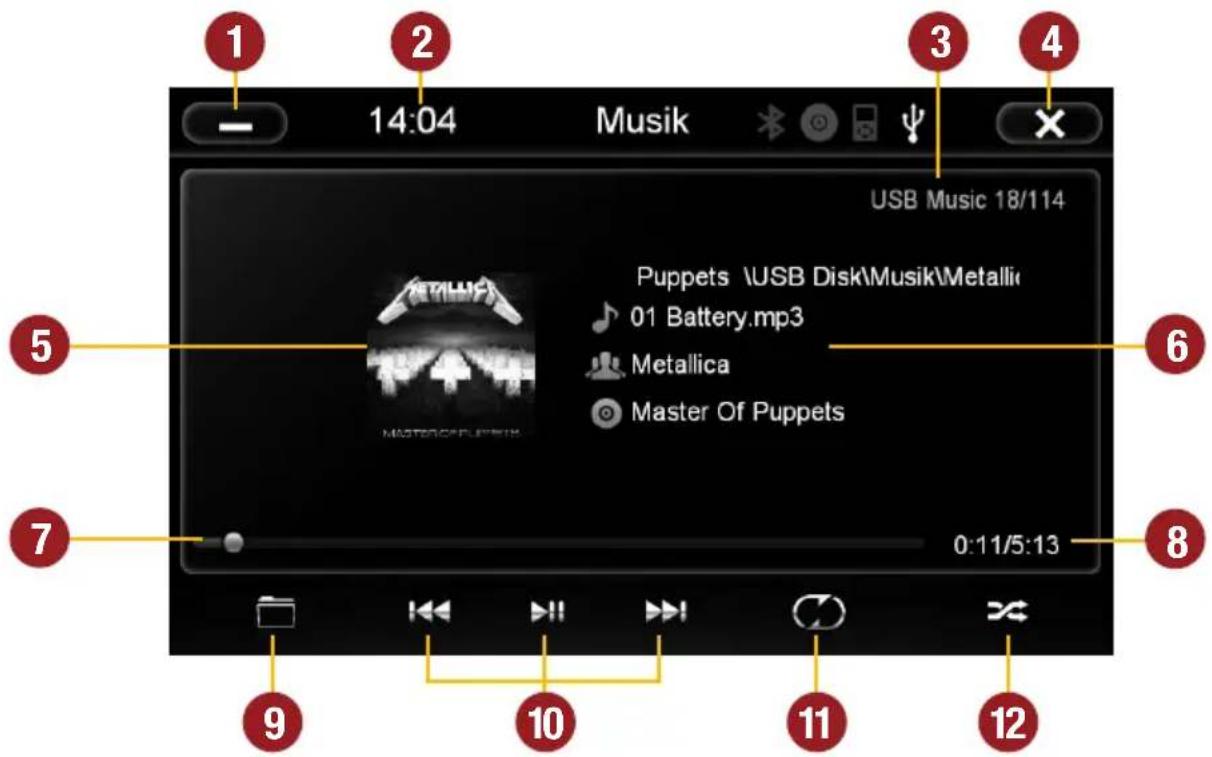

1 14:04 Musik USB Music 18/114 Puppets \USB Disk\Musik\Metallic 01 Battery.mp3 Metallica Master Of Puppets 0:11/5:13 5 6 7 8 9 10 11 12

1. Tippen Sie hier, um in das Hauptmenü zu gelangen, ohne die Wiedergabe zu unterbrechen
2. Aktuelle Uhrzeit
3. Information zur gerade verwendeten Quelle sowie Titelnummer.
4. Tippen Sie hier, um die Anwendung zu verlassen. Die Wiedergabe wird unterbrochen.
5. Hier wird das in der Audiodatei per ID3-Tag hinterlegte Albumcover abgebildet.
6. Hier werden die Titelinformationen angezeigt.

7. Fortschrittsbalken der gerade abgespielten Audiodatei. Mit dem Verschieben des Knopfes kann zu einer anderen Stelle im Musikstück gesprungen werden.

8. Hier wird die bereits verstrichene Spieldauer, sowie die Gesamtdauer des Titels angezeigt.

9. Tippen Sie hier um zur Ordnerübersicht zu gelangen bzw. zum wechseln des Wiedergabe-modus (Musik oder Film).
10. Steuertasten des Audio-Players

– Vorherigen Titel abspielen
– Wiedergabe starten bzw. pausieren
– Nächsten Titel abspielen

1. Wiederholtaste

2. Alle Titel wiederholen

3. Nur einen Ordner wiederholen

4. Einzelnen Titel wiederholen

5. Tippen Sie hier um die Zufallswiedergabe zu aktivieren

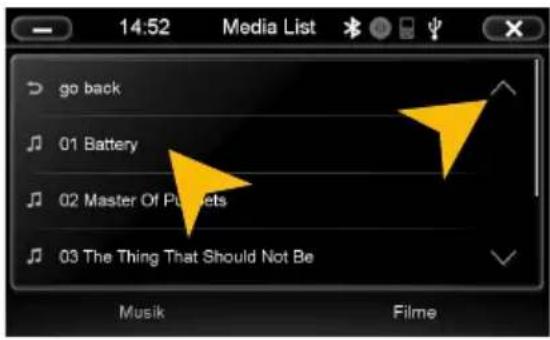

14:52 Media List go back 01 Battery 02 Master Of Pupets 03 The Thing That Should Not Be Music Filme

ORDNERWIEDERGABE

Tippen Sie auf das Ordnersymbol im Multimedia-Menü links unten (siehe Seite 12, #9) und der aktuell wiedergegebene Ordner wird angezeigt. Sie können hier nun durch die Liste scrollen (mit dem Finger die Liste nach unten/oben verschieben oder die Liste seitenweise mit den Pfeilen seitlich durchblättern).

Tippen Sie auf einen Titel um diesen direkt auszuwählen. Tippen Sie auf „go back“ um eine Verzeichnisebene höher zu gehen und dort einen anderen Ordner auszuwählen.

Tippen Sie auf einen Ordner um diesen zu öffnen um einen anderen Titel wiederzugeben.

Tippen Sie auf den Balken links oben um zur Wiedergabe zurückzukehren oder auf „X“ rechts oben um den Multimedia-Player zu schließen und die Wiedergabe zu unterbrechen.

WIEDERHOLFUNKTION

Symbol 1: Wenn das letzte Lied innerhalb eines Ordners abgespielt wurde, wird die Wiedergabe mit dem nächsten Ordner fortgesetzt. Nach dem letzten Lied startet die Wiedergabe wieder von vorne.

Symbol 2: Der aktuelle Ordner wird wiederholt

Symbol 3: Der einzelne Titel wird wiederholt

ZUFALLSWIEDERGABE

Zufallswiedergabe aller Titel oder (falls Ordner vorher ausgewählt) Zufallswiedergabe der Titel innerhalb eines Ordners.

14:58 Media List go back American Pie_Das Klassentreffen - Trailer 2 deut... Audio Design GmbH Der Lorax - Trailer deutsch _german HD Music Movie

FILMWIEDERGABE

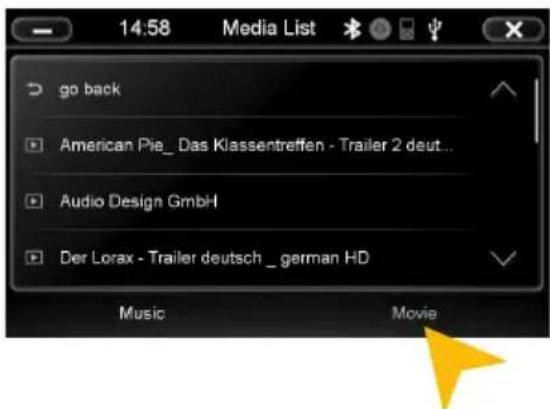

Wählen Sie das Ordnersymbol und dann rechts unten Filme aus. Es werden nun die Filme des angeschlossenen Mediums angezeigt. Befinden diese sich in mehreren Ordnern kann wie bei Musik mit dem Bedienfeld „go back“ in ein anderes Verzeichnis gewechselt werden. Die „Wiederholfunktion“ und „Zufallswiedergabe“ haben die gleiche Funktion wie bei der Musikwiedergabe. Tippen Sie während der Vollbildwiedergabe kurz an einer beliebigen Stelle um die Wiedergabe-Optionen einzublenden.

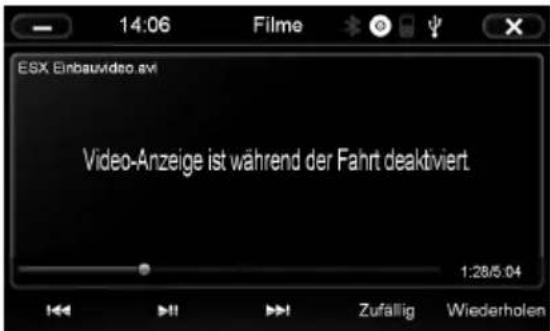

Hinweis: Die Wiedergabe einer Filmdatei ist nur bei betätigter Handbremse möglich.

Sollte die Wiedergabe nicht starten, ein USB Stick nicht erkannt werden oder die Quellenauswahl nicht wie erwartet funktionieren, schließen Sie den Multimedia-Player mit dem „X“ rechts oben (Seite 12, #4) und starten diesen erneut.

RADIO

Durch Antippen des Bedienfelds „Radio“ im Hauptmenü gelangen Sie in die Radio-Anwendung.

08:07 Radio SWR1 BW Varied Speech TP REG FM1 97.80 MHz 87 90 93 96 99 102 105 108 MHz LIVE HURTS - WONDERFUL LIFE AF TA PTY 102.80 SWR1 BW 102.20 Scannen FM1 FM2 FM3 FM4 AM Optionen 13 14 15

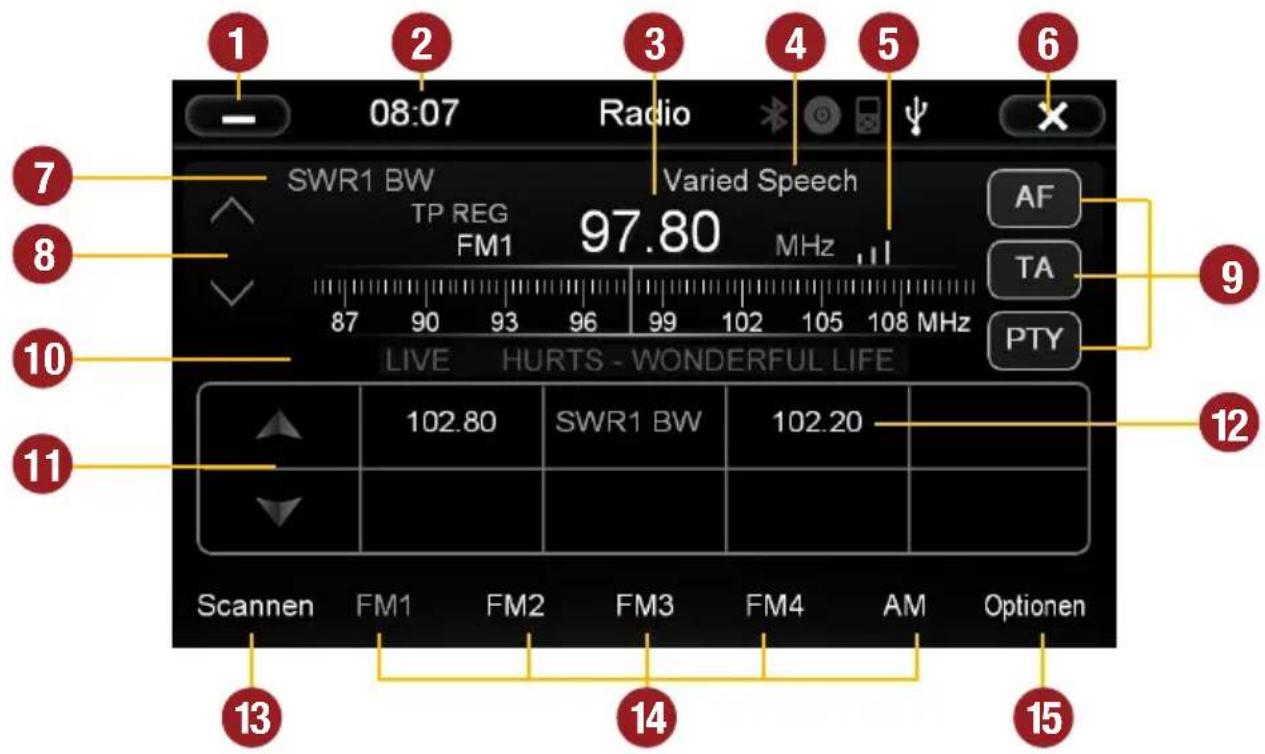

1. Tippen Sie hier, um in das Hauptmenü zu gelangen, ohne die Wiedergabe zu unterbrechen.
2. Aktuelle Uhrzeit
3. Zeigt das aktuelle Frequenzband sowie die aktuelle Senderfrequenz. Kann zur schnellen Sendersuche direkt angetippt werden.
4. PTY-Kategorie des aktuellen Senders
5. Empfangsstärke des aktuellen Senders
6. Tippen Sie hier, um die Anwendung zu verlassen. Die Wiedergabe wird unterbrochen.
7. RDS-Name des aktuellen Senders
8. Feineinstellung der Senderfrequenz, Pfeil unten für abwärts, Pfeil oben für aufwärts.

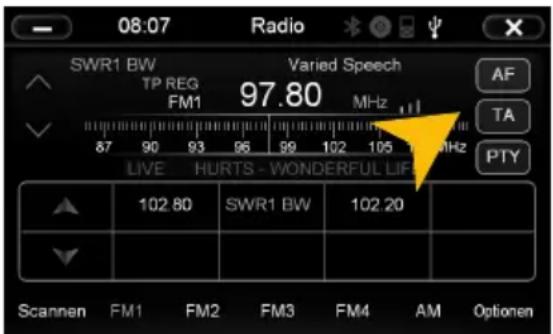

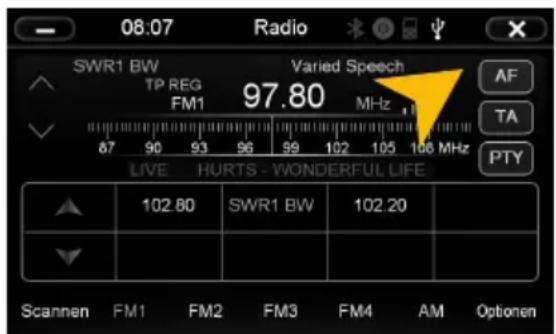

9. RDS-Funktionen durch Antippen auswählen
10. RDS-Informationen des aktuellen Senders

11. Sendersuchlauf ab der eingestellten Frequenz aufwärts oder abwärts.

12. Gespeicherte Sender des jeweiligen Senderspeichers.

13. Drücken Sie hier ca. 2 Sekunden, um den automatischen Sendersuchlauf zu starten. Dadurch werden bis zu 32 aktuell verfügbare Sender in allen 4 Senderspeicherbänken gespeichert

Hinweis: Achtung, es werden alle zuvor gespeicherten Sender gelöscht und überschrieben.

Ein kurzes Antippen des Symbols sucht aufwärts den nächsten empfangbaren Sender.

1. Tippen Sie hier, um die Senderspeicher mit je 8 Speicherplätzen auszuwählen.
2. Tippen Sie hier, um das Menü „Einstellungen und Senderspeicher“ zu öffnen.

Einstellungen und Senderspeicher

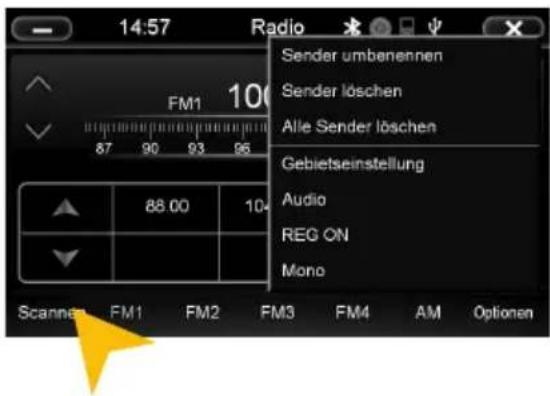

14:57 Radio Sender umbenennen Sender löschen Alle Sender löschen Gebietseinstellung Audio REG ON Mono Scannan FM1 FM2 FM3 FM4 AM Optionen

Tippen Sie auf „Optionen“ und dann auf:

„Sender umbenennen“, um den aktuellen Sendernamen im Senderspeicher zu ändern.

„Sender löschen“, um den aktuellen Sender aus dem Senderspeicher zu löschen.

„Alle Sender löschen“, um alle Sender aus dem Senderspeicher zu löschen

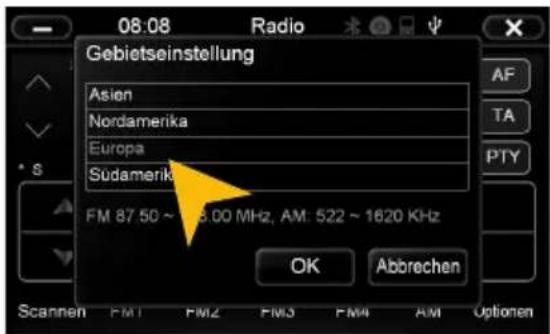

„Gebietseinstellungen“, um den Emfpangsbereich auf Ihr Land einzustellen.

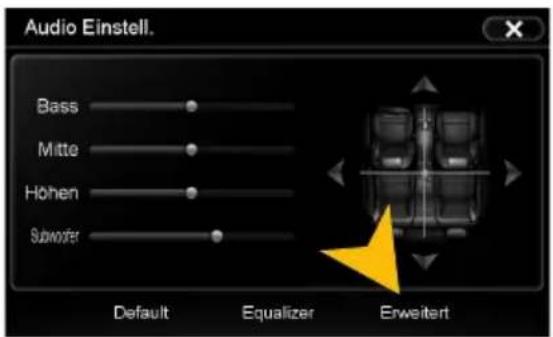

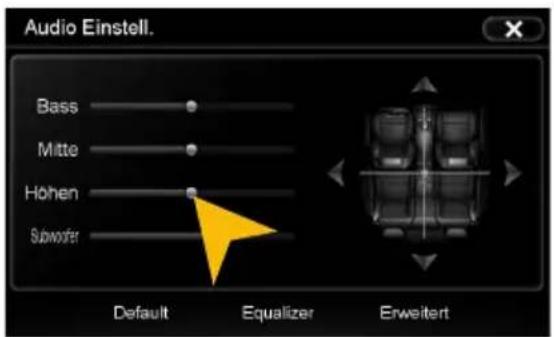

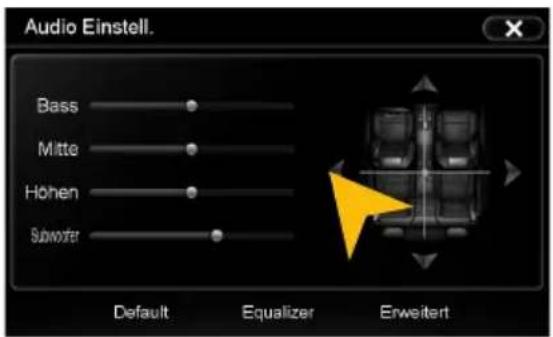

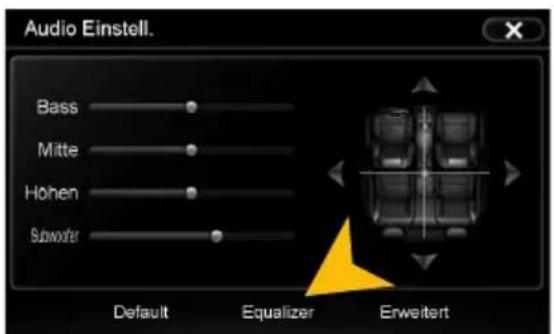

„Audio“, um das Menü „Audio-Einstellungen“ zu öffnen.

„REG OFF“ bzw. „REG ON“, um die RDS Funktion „REGIONAL“ aus- bzw. einzuschalten. Zeigt das Menü „REG OFF“ an, ist die Regional-Funktion aktiviert.

„EON ON“ bzw. „EON OFF“, um die Funktion „Enhanced Other Networks (EON)“ ein- bzw. auszuschalten. Diese Funktion ermöglicht den Empfang von Verkehrsfunk (TA), auch wenn der gerade gewählte Sender kein eigenes TA-Programm anbietet.

„Mono“, um bei schwachen Sendern die „Stereo“-Funktion manuell auszuschalten.

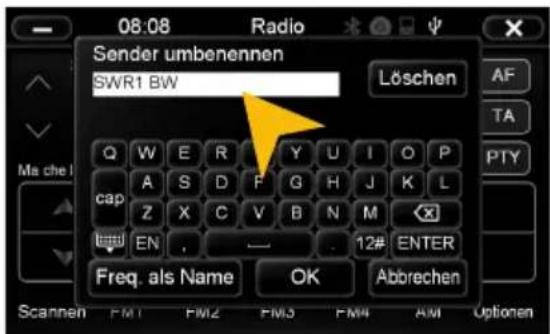

08:08 Radio Sender umbenennen SWR1 BW Löschen Q W E R Y U I O P cap A S D F G H J K L Z X C V B N M EN , — 12# ENTER Freq. als Name OK Abbrehen Scannen FM1 FM2 FM3 FM4 AM Optionen

Sender umbenennen:

Tippen Sie auf das weiße Eingabefeld, um den Sendernamen per Tastatur zu ändern.

Tippen Sie auf „Freq. als Name“, um die Senderfrequenz als Sendernamen zu verwenden.

Bestätigen Sie Ihre Eingabe mit „OK“ oder tippen Sie „Abbrechen“, um die Eingabemaske ohne Änderung zu verlassen.

08:08 Radio Gebietseinstellung Asien Nordamerika Europa Südamerika FM 87.50 ~ 1620 MHz, AM: 522 ~ 1620 KHz OK Abbrevchen Scannen FM1 FM2 FM3 FM4 AM Optionen

Gebietseinstellungen:

Wählen Sie bspw. EUROPA aus der Liste für die unterschiedlichen Empfangsbereiche.

Bestätigen Sie Ihre Eingabe mit „OK“ oder tippen Sie „Abbrechen“, um die Eingabemaske ohne Änderung zu verlassen.

Nachdem Sie die Gebietseinstellungen geändert haben, sollten Sie die Radio-Anwendung erneut starten.

RDS-Funktionen

Dieses Gerät unterstützt RDS (Radio Data System) im Frequenzbereich 87,5 - 107.9 MHZ FM. Die folgenden RDS-Funktionen sind aber nur verfügbar, wenn diese auch vom eingestellten Sender unterstützt werden.

06:07 Radio SWR1 BW Varied Speech TP REG FM1 97.80 MHz AF TA 87 90 93 96 99 102 105 106 MHz LIVE HURTS - WONDERFUL LIFE 102.80 SWR1 BW 102.20 Scannen FM1 FM2 FM3 FM4 AM Optionen

Tippen Sie auf „AF“.

Die AF-Funktion ermöglicht das automatische Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders. Das Gerät überprüft dann von selbst die Empfangsqualität und wechselt automatisch auf eine andere Frequenz, wenn das gleiche Programm in einem anderen Empfangsbereich ebenfalls verfügbar ist. Ist die Funktion „Regional“ (Siehe Seite 15) aktiviert, wird kein Senderwechsel auf eine andere Region stattfinden.

08:07 Radio SWR1 BW Varied Speech TP REG FM1 97.80 MHz 87 90 93 96 99 102 105 109 MHz LIVE HURTS - WONDERFUL LIFE AF TA PTY 102.80 SWR1 BW 102.20 Scannen FM1 FM2 FM3 FM4 AM Optionen

Tippen Sie auf „TA“.

Die TA-Funktion sorgt dafür, dass während der Wiedergabe von anderen Medien (Audio Player, CD, DVD etc.) diese für die Dauer der TA-Durchsage unterbrochen wird, damit der Benutzer die Verkehrsdurchsage bemerkt. Nach der Durchsage wird die ursprüngliche Medienwiedergabe wieder gestartet.

Hinweis: Befindet sich das Gerät im Standby-Modus (siehe Seite 8/9), wird das Gerät auch bei ausgeschaltetem Bildschirm Verkehrsnachrichten wiedergeben, wenn diese Funktion aktiviert ist.

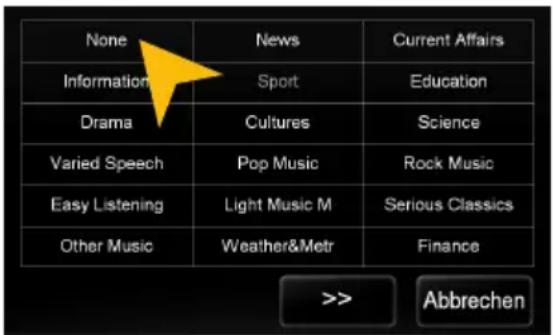

Tippen Sie auf eine der Kategorien, nachdem Sie „PTY“ angetippt haben.

PTY (Program Type)

Die PTY-Funktion ist eine Einteilung der Sender in verschiedene Kategorien. Jedes Programm eines RDS-Radiosenders ist kategorisch klassifiziert.

Nachdem Sie eine Kategorie gewählt haben, sucht das Gerät automatisch den nächsten passenden Sender, der zu dieser passt. Im „Automatischen Sendersuchlauf“ werden dann auch nur Programme gefunden, die in die eingestellte Kategorie passen. Sollten Sie die Funktion nicht mehr wünschen, wählen Sie die Kategorie „None“, um „PTY“ zu deaktivieren.

Hinweis: Ist eine der genannten Funktionen aktiviert, wirkt sich dies direkt auf den Sendersuchlauf aus, d.h. haben Sie beispielsweise den Programmtyp „Sport“ aktiviert, werden nur Sender mit der Kennung „Sport“ gefunden.

DVD (DVD/CD-Player)

Durch Antippen des Bedienfelds „DVD“ im Menü „Apps“ in Sie in die DVD-Anwendung. Der DVD-Player unterstützt folgende Formate: DVD, DVD-R/RW, DVD+R/RW, VCD, CD, CD-R/RW, MP3.

Tippen Sie während der DVD-Wiedergabe auf eine Stelle im Bildschirm und Sie gelangen in das DVD-Menü. Bei Wiedergabe einer CD/MP3-CD ist die Bedienoberfläche anders.

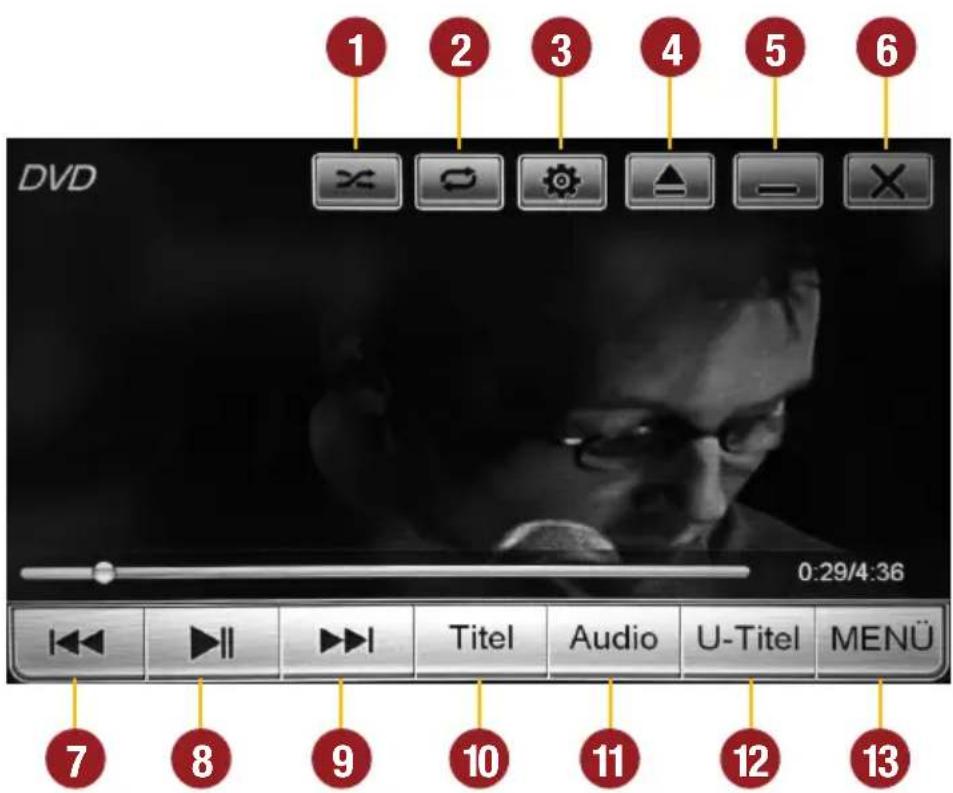

DVD 1 2 3 4 5 6 0:29/4:36 1 2 3 4 5 6 13 7 8 9 10 11 12 13 Titel Audio U-Titel MENU

1. Zufallswiedergabe
2. Wiederholen (Kapitel, Titel, alle Titel, Aus)
3. Videoeinstellungen
4. Eingelegtes Medium auswerfen
5. Minimieren, Wiedergabe wird fortgesetzt
6. DVD-Wiedergabe beenden

7. Kapitel zurück

8. Wiedergabe / Pause

9. Kapitel vor
10. Zum Titelmenü der DVD
11. Tonspuren wechseln (falls vorhanden)
12. Untertitel wechseln (falls vorhanden)
13. Zum Hauptmenü der DVD

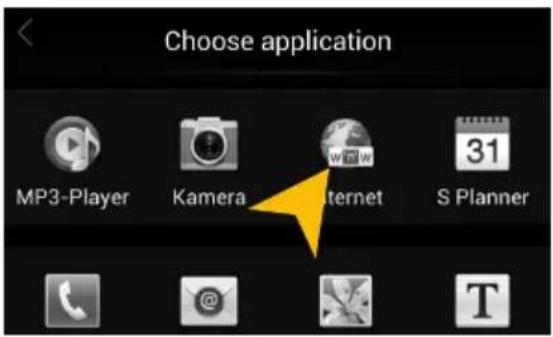

APPS

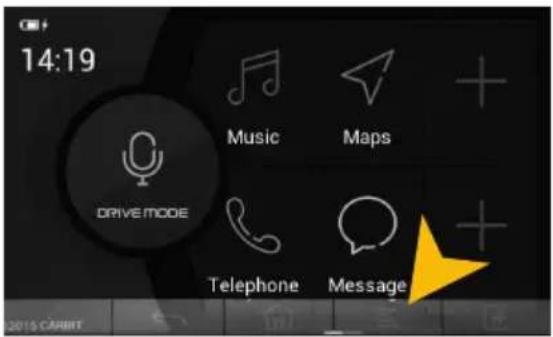

Sie gelangen in das Applikationen-Menü durch Antippen des Bedienfelds „Apps“ im Hauptmenü.

Das Gerät bietet Ihnen eine Vielzahl von zusätzlichen Anwendungen, die wie nachfolgend beschrieben angewendet werden können. Einige dieser Zusatzfunktionen benötigen entsprechendes Zubehör.

Applications Bluetooth LinkPod AV/TV Audio VirtualDisk A2DP E-Link Quick Charge Files Option

1. Tippen Sie hier um den Bildschirm auszuschalten. Um diesen wieder einzuschalten tippen Sie auf den Bildschirm.
2. Tippen Sie hier, um das LinkPod-Menü einzublenden, wenn ein iPod/iPhone angeschlossen ist.
3. Tippen Sie hier, um das AV/TV Menü einzublen- den.
4. Tippen Sie hier, um das Audio-Menü einzublenden.

5. Tippen Sie hier, um in das Hauptmenü zurückzukehren ohne die Wiedergabe zu unterbrechen.

6. Tippen Sie hier, um das Bluetooth™- Menü zu starten.

7. Tippen Sie hier, um VirtualDisk zu starten.
8. Tippen Sie hier, um das A2DP Audio Streaming zu starten.
9. Tippen Sie hier, um das Optionen-Menü einzublenden.

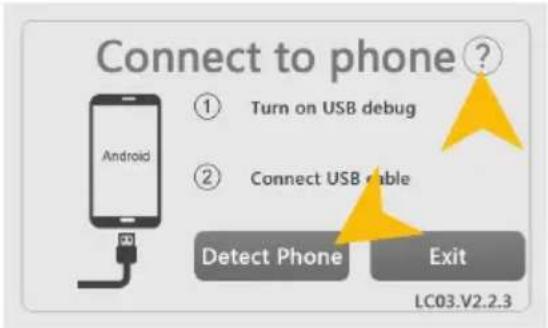

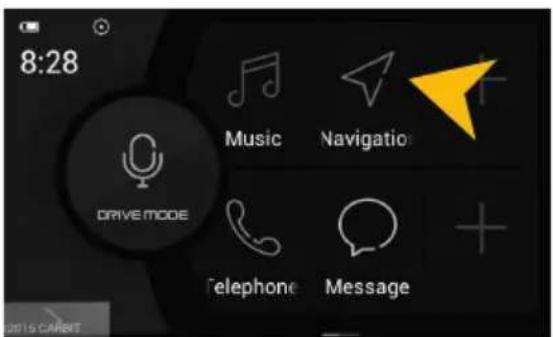

10. Tippen Sie hier, um E-Link zu starten.
11. Tippen Sie hier, um Quick Charge zu starten.
12. Tippen Sie hier, um den Dateien-Manager zu öffnen.

Im Kapitel „BENUTZERDEFINIERTE EINSTELLUNGEN“, Abschnitt „Benutzerdefinierte Einstellungen“ (S. 39) wird gezeigt, wie die Bedienfelder in ihrer Reihenfolge und Belegung geändert werden können, falls bestimmte Funktionen nicht aufgeführt oder gewünscht werden.

BLUETOOTH™

Sie gelangen in die Bluetooth™-Anwendung durch das Antippen des Bedienfelds „Bluetooth“ im Hauptmenü oder durch drücken und halten der Taste „(nur bei VN630W).

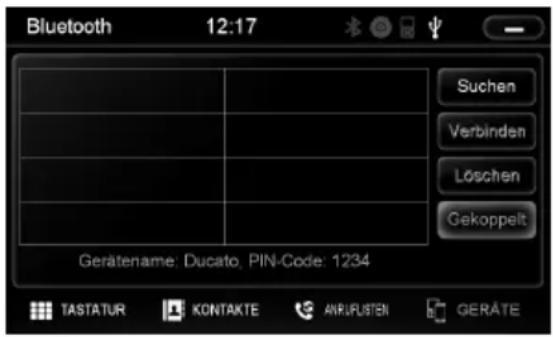

Bluetooth 12:17 Suchen Verbinden Löschen Gekoppelt Gerätename: Ducato, PIN-Code: 1234 TASTATUR KONTAKTE ANRIPUSTEN GERÄTE

GERÄTE VERBINDEN

Koppeln Sie zunächst die Geräte miteinander, beachten Sie dazu falls nötig die Bedienungsanleitung Ihres Mobiltelefons. Öffnen Sie das Menü „Einstellungen“ auf Ihrem Mobiltelefon und gehen Sie in dessen Bluetooth-Einstellungen.

Schalten Sie Bluetooth ein und suchen Sie dann nach kompatiblen Geräten. Der Bluetooth-Name des Geräts wird angezeigt.

Wählen Sie das ESX Gerät auf der Geräteliste im Mobiltelefon aus und geben Sie dort den PIN-Code 1234 ein. Alternativ können Sie auch Ihr Mobiltelefon unter „Geräte“ suchen und mit dem Gerät verbinden. Sobald Sie Ihr Mobiltelefon einmal mit dem Gerät verbunden haben, wird dieses automatisch immer eine Verbindung mit Ihrem Mobiltelefon herstellen, sobald sich die beiden Geräte in Reichweite befinden. Lassen Sie dafür Bluetooth im Mobiltelefon eingeschaltet. Wenn ein Mobiltelefon bereits auf der Bluetooth-Geräteliste im Gerät hinzugefügt wurde, können Sie dieses auch manuell mit dem Gerät verbinden. Der Radius für eine zufriedenstellende Verbindung liegt bei etwa 10 m.

GERÄTE TRENNEN

Bluetooth 08:22 Lumia 930 1 2 3 4 5 6 7 8 9 *+ 0 # TASTATUR KONTAKTE ANRUFUSTEN GERÄTE

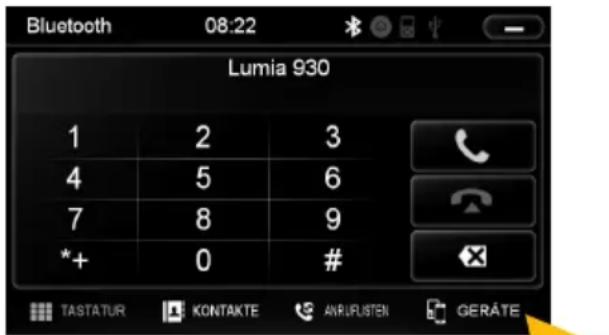

Zum Trennen (Entkoppeln) der beiden Bluetooth-Geräte, tippen Sie auf „Geräte“.

Bluetooth 08:22 Lumia 930 Suchen Trennen Löschen Gekoppelt Gerätename: ESX VN720-FI-DUCATO, PIN-Code: 1234 TASTATUR KONTAKTE AHRUFLISTEN GERÄTE

Wählen Sie dann das Mobiltelefon und tippen Sie auf „Trennen“ oder beenden Sie die Bluetooth-Verbindung an Ihrem Telefon.

Wahlweise kann das Mobiltelefon auch aus der Liste gelöscht werden. Danach ist jedoch eine automatische Verbindung nicht mehr möglich und das Mobiltelefon muss erneut am Gerät angemeldet werden. Zum Löschen des Mobiltelefons aus der Liste wählen Sie den Namen und tippen Sie „Löschen“. Dies ist jedoch nur möglich, wenn die Geräte nicht miteinander gekoppelt sind.

Das gekoppelte Mobiltelefon hat immer Priorität und schaltet während eines Telefonats die Medienwiedergabe (Navigation, Radio, Audio, DVD etc.) stumm. Dies ist sowohl bei eintreffenden Anrufen als auch bei ausgehenden Anrufen der Fall.

GRUNDLEGENDE FUNKTIONEN

KONTAKTE UND ANRUFLISTEN

Jedes Mal, wenn sich Ihr Mobiltelefon per Bluetooth mit dem Gerät verbunden hat, werden Ihre Kontakte und Anruflisten automatisch mit dem Gerät synchronisiert.

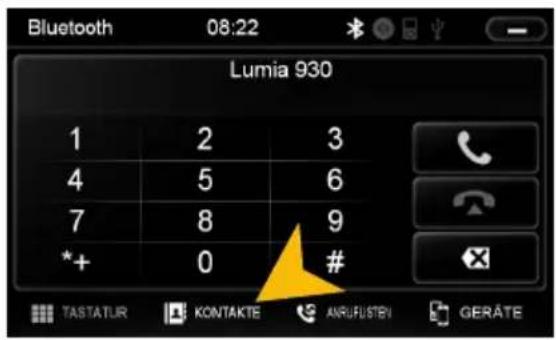

Bluetooth 08:22 Lumia 930 1 2 3 4 5 6 7 8 9 *+ 0 # TASTATUR KONTAKTE ANRUSTEN GERÄTE

Tippen Sie auf „Kontakte“.

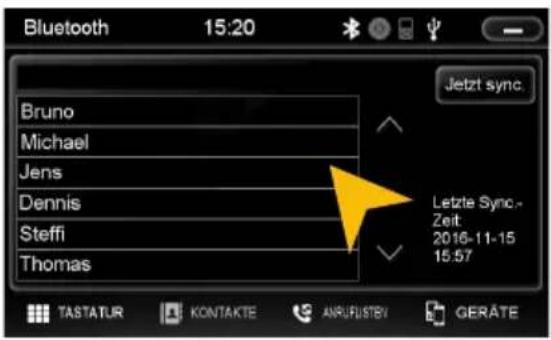

Bluetooth 15:20 Bruno Michael Jens Dennis Steffi Thomas Jetzt sync. Letzte Sync. Zeit: 2016-11-15 15:57 TASTATUR KONTAKTE ANRUSTBY GERÄTE

Tippen Sie auf einen Namen, und danach auf den grünen Hörer um einen Anruf zu starten. Sie können durch Wischen hoch/runter oder durch antippen der Pfeile durch Ihr Telefonbuch blättern.

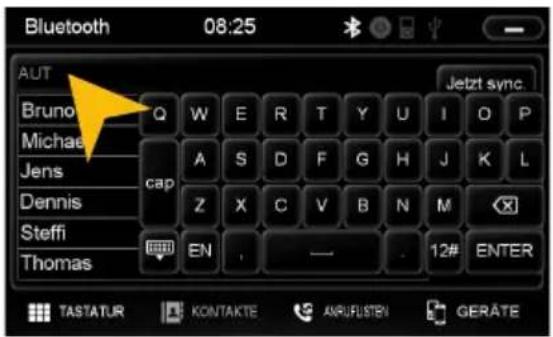

Bluetooth 08:25 AUT Bruno Q W E R T Y U I O P Michael cap A S D F G H J K L Jens Z X C V B N M Dennis Steffi EN , — . 12# ENTER Thomas

Tippen Sie auf die Suchmaske, um innerhalb der Kontaktliste einen Kontakt zu suchen bzw. die angezeigten Kontakte einzugrenzen, indem Sie per Tastatur dessen Namen eingeben.

Bluetooth 08:22 Lumia 930 1 2 3 4 5 6 7 8 9 *+ 0 # TASTATUR KONTAKTE ARIPUSTRI GERÄTE

Tippen Sie auf „Anruflisten“.

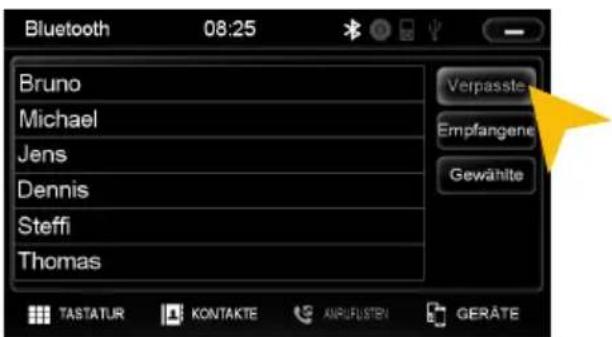

Bluetooth 08:25 Bruno Michael Jens Dennis Steffi Thomas Verpasste Empfangene Gewählte TASTATUR KONTAKTE ANRUFUSTEN GERÄTE

Tippen Sie auf „Verpasste“ zum Aufrufen der verpassten Anrufe.

Bluetooth 08:26 Bruno Michael Jens Dennis Steffi Thomas Verpasste Empfangene Gewählte TASTATUR KONTAKTE AIRFUSTRI GERÄTE

Tippen Sie auf „Empfangene“ zum Aufrufen der bereits empfangenen Anrufe.

Bluetooth 08:26 Bruno Michael Jens Dennis Steffi Thomas Verpasste Empfangene Gewählte TASTATUR KONTAKTE AHRUFUSTEN GERÄTE

Tippen Sie auf „Gewählte“ zum Aufrufen der bereits gewählten Anrufe.

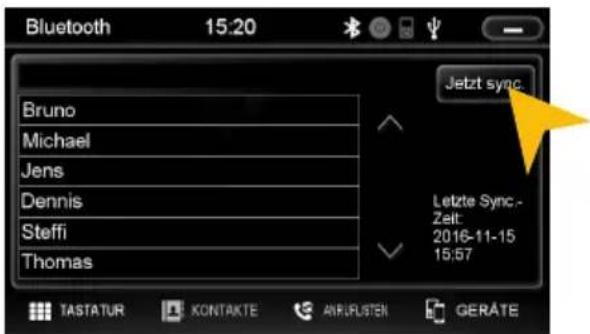

Bluetooth 15:20 Bruno Michael Jens Dennis Steffi Thomas Jetzt sync Letzte Sync - Zeit: 2016-11-15 15:57 TASTATUR KONTAKTE ANRUFISTEN GERÄTE

Um die Anruflisten und Kontakte zu aktualisieren tippen Sie auf „Jetzt sync.“.

TASTATUR

Bluetooth 08:27 07253946595 1 2 3 4 5 6 7 8 9 *+ 0 #

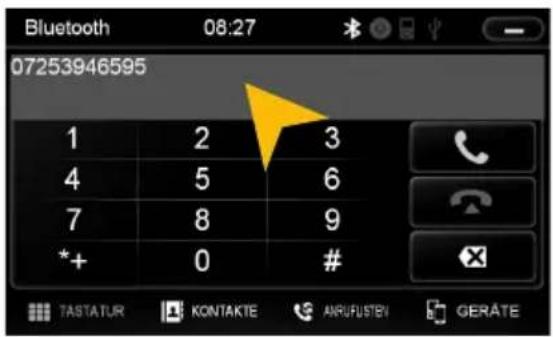

Tippen Sie auf „Tastatur“, um die Telefonnummern per Hand einzugeben. Tippen Sie dann auf die gewünschten Nummern und danach auf das grüne Hörersymbol, um den Wahlvorgang zu starten. Tippen Sie auf das rote Hörersymbol, um den Anruf zu beenden.

Sie können auch mit Ihrem Mobiltelefon wählen, doch ist davon während der Fahrt abzuraten. Je nach Land ist das Wählen während der Fahrt zudem nicht erlaubt.

Ein eingehender Anruf sollte vom Gerät nicht automatisch angenommen werden. Wenn der Anruf doch automatisch angenommen wird, trennen Sie bitte das Mobiltelefon vom Gerät und koppeln Sie beide Geräte erneut.

LinkPod (optional)

Verbinden Sie Ihren iPod™ bzw. Ihr iPhone™ per USB mit dem ESX Gerät. Wird das iPod-Symbol oben neben der Uhrzeit weiß hinterlegt, ist die Verbindung aktiviert.

Die Akku-Ladefunktion erfolgt sobald das Gerät eingeschaltet ist. Bei älteren iPod™-Modellen kann es vorkommen, dass diese nach dem Ausschalten des Geräts nicht erkannt werden. Klemmen Sie in diesem Fall den iPod™ ab und wieder an.

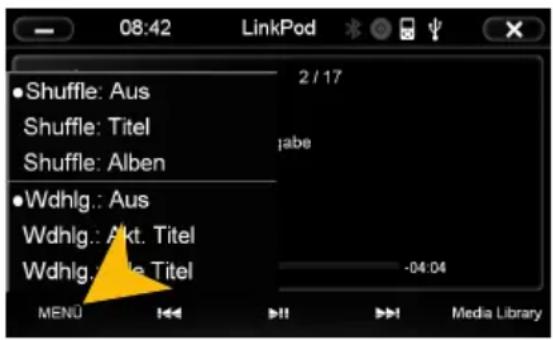

08:42 LinkPod ●Shuffle: Aus Shuffle: Titel Shuffle: Alben ●Wdhlg.: Aus Wdhlg.: Akt. Titel Wdhlg.: Ate Titel MENU ↔ ↔ ↔ ↔ Media Library

Die Bedienoberfläche ist genau der Bedienoberfläche des iPod™ nachempfunden. Sie erhalten durch die unteren Bedienfelder Zugriff auf den iPod™ und dessen Inhalt und Wiedergabelisten. Durch Antippen des Bedienfelds „MENÜ“ können die gewünschten Wiedergabe-Einstellungen wie „Shuffle“-Zufallswiedergabe oder „Wiederholen“ vorgenommen werden.

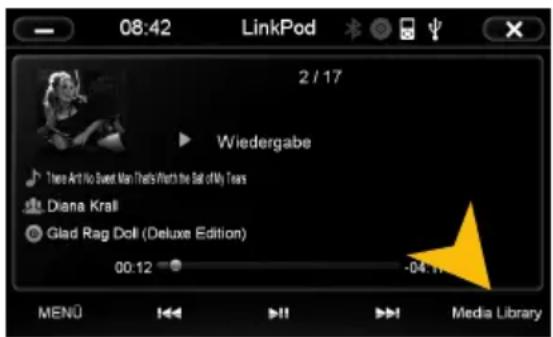

Durch Antippen des Bedienfelds „Media Library“ wird die Medienbibliothek geöffnet. Dort können Sie die gewünschten Kriterien (Interpret, Playlist, Album, Genre etc.) für die Wiedergabe auswählen.

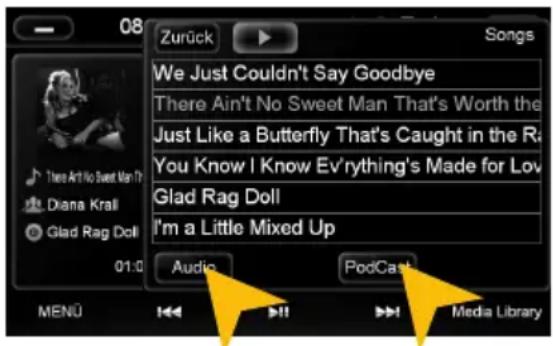

Mit „Audio“ und „Podcast“ können Sie jeweils auf die gewünschten Medienart des iPods™ zugreifen.

Bitte vermeiden Sie ein Abklemmen des iPod/iPhone™ während des laufenden Betriebs. Dies könnte einen Absturz des Betriebssystems verursachen.

AV/TV (optional)

Über das AV/TV Menü besteht die Möglichkeit weitere Audio- oder Videoquellen an das Gerät anzuschließen.

Hinweise zur Bedienung, Installation und zum Funktionsumfang entnehmen Sie bitte der Bedienungsanleitung des jeweiligen Gerätes.

Hinweis: AV ist nicht verfügbar, wenn der externe DAB Empfänger „VNA-TM-DAB“ von ESX verwendet wird.

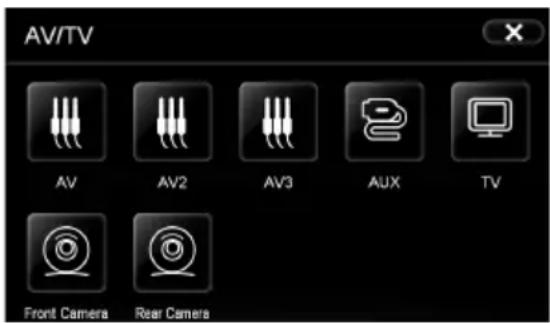

15:44 AUX Audio Einstell.

Die Anschlüsse sind wie folgt:

AV = Kabel AV 1 (3 x RCA)

AV2 = Kabel AV2/TV (3 x RCA)

AV3 = Kabel AV3/AUX (3 x RCA)

AUX = AUX-Anschluss

Front Kamera = Kabel FRONT-CCD-IN

Rear Kamera = Rückfahrkamera, Kabel „CCD-CVBS-IN“

Der Touchscreen-Bildschirm ermöglicht die Bedienung per Fingerkuppe und mit beiliegendem Stylus-Markierstift. Aufgrund komplexer Menüführung innerhalb einzelner Anwendungen ist der Stylus wesentlich besser für die Bedienung geeignet.

A2DP (optional)

Applications Bluetooth LinkPod AV/TV Audio VirtualDisk A2DP E-Link Quick Charge Files Option

Sobald ein Bluetooth-Gerät (Mobiltelefon, Computer, Tablet) per Bluetooth gekoppelt ist, welches den Streamingstandard A2DP beherrscht, besteht die Möglichkeit, Audiodateien über das ESX Gerät wiederzugeben. Verbinden Sie hierzu das Gerät wie auf Seite 19 beschrieben und wählen als Musikquelle unter Apps A2DP aus.

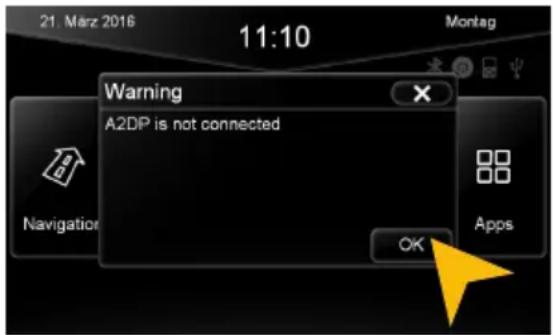

21. März 2016 11:10 Montag Warning A2DP is not connected Navigation OK Apps

Sollten die Meldung „A2DP is not connected“ erscheinen, ist ihr BT Gerät nicht verbunden oder die Audio-Wiedergabe (noch) nicht aktiviert. Prüfen Sie im Bluetooth-Gerät ob die richtigen Einstellungen für das Audio-Streaming vorgenommen wurden. Trennen Sie dann das Gerät und verbinden es erneut. Erscheint die Meldung „A2DP is not connected“ abermals, unterstützt das Bluetooth-Gerät den A2DP-Standard nicht.

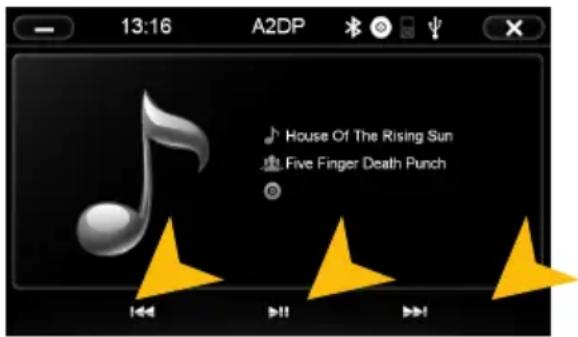

13:16 A2DP House Of The Rising Sun Five Finger Death Punch

Starten Sie die Wiedergabe der gewünschten Musik am Bluetooth-Gerät oder mit der Tastenfeld „>II“ auf dem Bildschirm. Sollten Sie eine Wiedergabeliste abspielen, so können auch mit den Bedienfeldern „|<<“ und „>>I“ auf dem Bildschirm, bzw. „SEEK+/SEEK-“Tasten oder dem Drehregler am ESX-Gerät die gewünschten Titel anwählen.

Audio

Sie können die Audio Einstellungen über „Apps“ durch das Antippen des Bedienfelds „Audio“ oder durch das Drücken und Halten des rechten Drehreglers am Gerät öffnen.

Audio Einstell. Bass Mitte Höhen Subwoofer Default Equalizer Erweitert

Tippen Sie auf einen der Anzeigebalken und ziehen Sie diesen, um die Klangeinstellung zu verändern.

Hinweis: Die Veränderung dieser Einstellungen beeinflusst direkt die „Equalizer“-Einstellungen

Audio Einstell. Bass Mitte Höhen Subwoofer Default Equalizer Erweitert

Tippen Sie auf eine der Sitzpositionen oder auf die Pfeile, um die Einstellungen für Balance (rechts/links) und Fader (vorne/hinten) zu verändern.

Audio Einstell. Bass Mitte Höhen Swifter Default Equalizer Erweiter

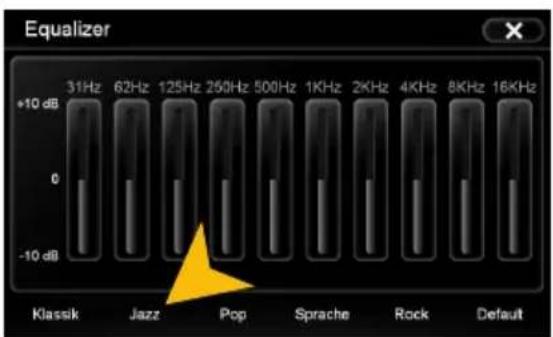

Tippen Sie auf „Equalizer“.

Equalizer +10 dB 31Hz 62Hz 125Hz 250Hz 500Hz 1KHz 2KHz 4KHz 8KHz 16KHz 0 -10 dB Klassik Jazz Pop Sprache Rock Default

Tippen Sie auf eines der voreingestellten Equalizer-Presets.

GRUNDLEGENDE FUNKTIONEN

Equalizer +10 dB 31Hz 62Hz 125Hz 250Hz 500Hz 1KHz 2KHz 4KHz 8KHz 16KHz 0 -10 dB Klassik Jazz Pop Sprache Rock Default

Tippen Sie auf einen der Pegelbalken, um das Equalizer-Preset zu verändern.

Audio Einstell. Bass Mitte Höhen Subwoofer Default Equalizer Erweitert

Tippen Sie auf „Erweitert“ um in das Menü für die erweiterten Audio Einstellungen zu gelangen.

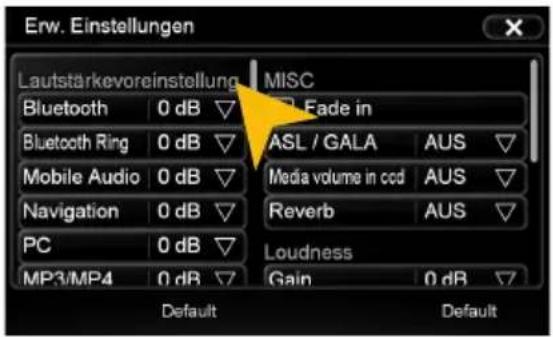

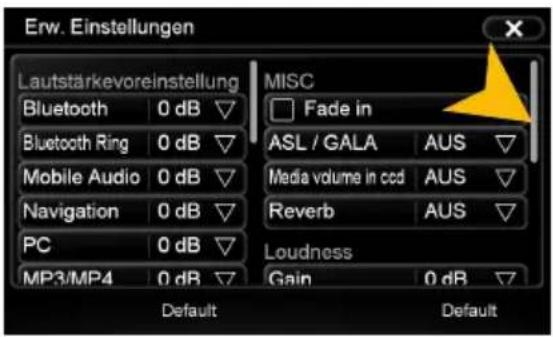

Erw. Einstellungen Lautstärkevoreinstellung MISC Bluetooth 0 dB Fade in Bluetooth Ring 0 dB ASL / GALA AUS Mobile Audio 0 dB Media volume in cod AUS Navigation 0 dB Reverb AUS PC 0 dB Loudness MP3/MP4 0 dB Gain 0 dB Default Default

Unter „Lautstärkevoreinstellungen“ links können Sie die Lautstärke der einzelnen Anwendungen aufeinander abstimmen. Tippen Sie einfach in der gewünschten Leiste auf die Pfeil-symbole.

Scrollen Sie das linke Feld nach unten, um alle Anwendungen anzuzeigen.

Erw. Einstellungen Lautstärkevoreinstellung Bluetooth 0 dB Bluetooth Ring 0 dB Mobile Audio 0 dB Navigation 0 dB PC 0 dB MP3/MP4 0 dB MISC Fade in ASL / GALA Media volume in cod Reverb AUS Loudness Gain 0 dB Default Default

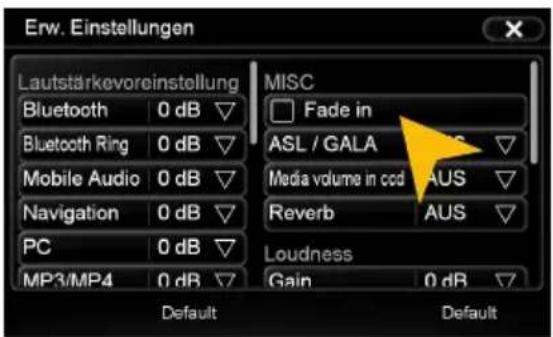

Unter „MISC“ können Sie mit :

„Fade in“ jede Titelwiedergabe bei Beginn einblenden.

„ASL/GALA“ die geschwindigkeitsabhängige Lautstärkeanpassung in drei Stufen aktivieren.

„Media Volume in CCD“ die Lautstärkeabsenkung bei eingelegtem Rückwärstsgang bestimmen (Gering, mittel, hoch). Diese Funktion ist nur wirksam wenn im Bildschirm Menü (siehe Seite 35) „Audiowiedergabe während Rückwärtsfahrt pausieren“ ausgeschaltet (OFF) ist.

„Reverb“ aus 6 DSP Voreinstellungen die Klangcharakteristik des Gerätes beeinflussen.

Mit „Default“ können Sie die jeweilige Werkseinstellung wiederherstellen.

Erw. Einstellungen Lautstärkevoreinstellung Bluetooth 0 dB Bluetooth Ring 0 dB Mobile Audio 0 dB Navigation 0 dB PC 0 dB MP3/MP4 0 dB MISC Fade in ASL / GALA AUS Media volume in ccd AUS Reverb AUS Loudness Gain 0 dB Default Default

Scrollen Sie das rechte Feld nach unten, um alle Einstellungen unter „MISC“ anzuzeigen.

Unter dem Abschnitt „Loudness“ können Sie die Bass/Höhenanhebung unabhängig vom Equalizer zusätzlich von 0-20dB beeinflussen. Beachten Sie, das ein zu hoch eingestellter Wert zu Verzerrungen führen kann.

Erw. Einstellungen Lautstärkevoreinstellung Bluetooth 0 dB Bluetooth Ring 0 dB Mobile Audio 0 dB Navigation 0 dB PC 0 dB MP3/MP4 0 dB Subwoofer ✓ Subwoofer Gain 10 dB Default Default

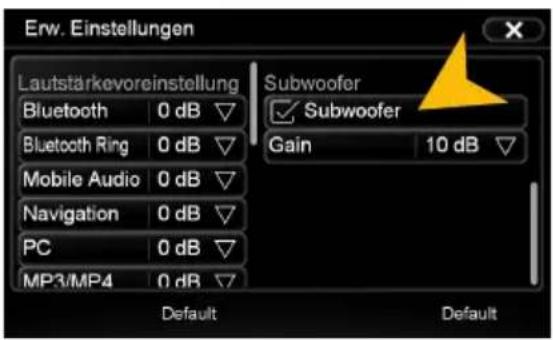

Unter „Subwoofer“ schalten Sie die Tonausgabe auf dem Cinchausgang SUBWOOFER an/aus und können den Wert von -12dB bis +10dB regeln.

Die Einstellung verändert sich synchron mit dem Wert, der im Menü „Audio-Einstellungen“ eingestellt wurde

Mit „Default“ können Sie die jeweilige Werkseinstellung wiederherstellen.

Dateien

Audio Video Bilder Sonstige Info ESX Naviosl All Inclusive... Am Audio Play... Design Der Lenan... Despic... Despic... ESX Einbau... ESX Naviosl... ESX Naviosl... Fast & Furious... Fast & Furious... Freak/Wid... gangn... Hello Plug & Play... ICH+...Einfläch... Manner... Rockford Tuning... Ted spricht... VID- 20110... Optionen Alle Zurück USB SD

Mit dem Datei-Manager ist es möglich, wie auf einem handelsüblichen Computer bestimmte Dateiformate zu öffnen und zu verwalten. Unterstützt werden folgende Dateiformate:

Foto: BMP, JPEG, GIF, PNG

Video: MPEG (*.mpg, *.mpeg), AVI, RM (*.rm. *.rmvb),

WMV, MP4 (*.mp4, *.mov), MKV (*.mkv)

Audio: MP3, WMA, WAV, FLAC, AAC, Monkey Audio (*.ape)

Tippen Sie einmal, um eine bestimmte Datei zu markieren. Tippen Sie zweimal (Doppelklick), um die gewünschte Datei zu öffnen.

Audio Video Bilder Sonstige Info Okana Metalica Nirvana- Parkway Shakira- Kral -Mast... Never... Drive... Shakir... Optionen Als Zurück USB SD

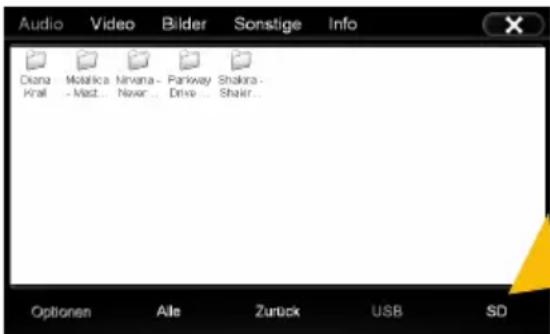

Tippen Sie den gewünschten Speicherort an, um die dort jeweils verfügbaren und kompatiblen Dateien anzuzeigen.

Audio Video Bilder Sonstige Info LOGO BMP Optionen Als Zurück USB SD

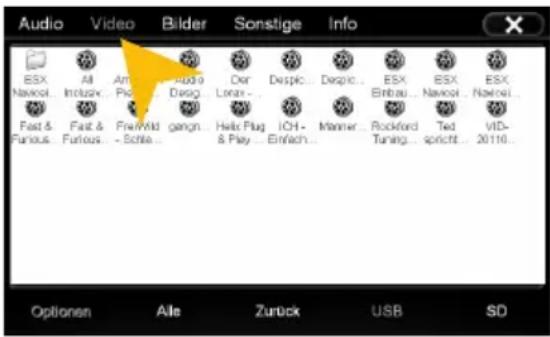

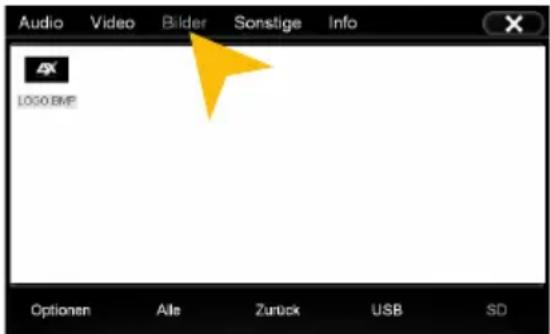

Wählen Sie am oberen Rand den Dateityp aus. Der Dateibrowser zeigt dann nur den jeweils gewählten Dateityp an.

Wählen Sie z.B. „Bilder“ werden nur Fotos inkl. einer Vorschau dargestellt.

Audio Video Bilder Sonstige Info 01 - Wa Just Co. 02 - There... 03 - Just Like a... 04 - You Know I... 05 - Glad 06 - I'm a Rag D... Little M... 07 - Prairie 08 - Here Lies Lo... 09 - I Used t... 10 - Let it Ram mp3 11 - Lonei... 12 - Wide R... 13 - When t... 14 - As Long e... 15 - Glad 16 - Rag Do... 17 - Garden... 18 - There... Löschen Kopieren auf SD-Karte Wiederg- Optionen Alle Zurück USB SD

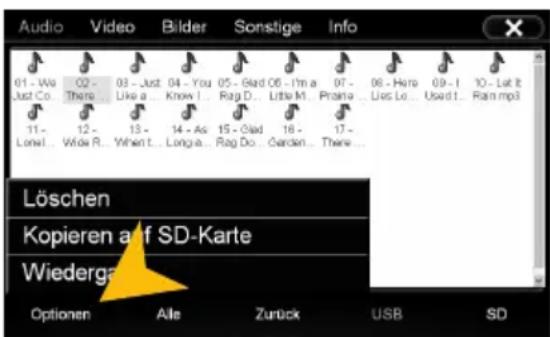

Tippen Sie auf „Optionen“ um Dateioperationen vorzunehmen, wie z.B. das Löschen oder Kopieren von Dateien.

Durch die Kopierfunktion ist es möglich, Dateien an einen anderen Speicherort bzw. auf einen anderen Datenträger zu kopieren.

GRUNDLEGENDE FUNKTIONEN

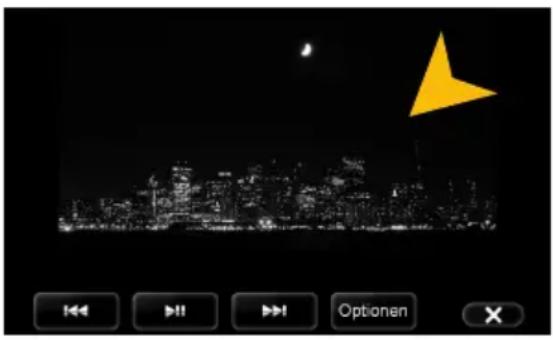

Nachdem Sie ein Bild geöffnet haben, können Sie eine Diashow aller im Verzeichnis gespeicherten Bilder starten. Tippen Sie dazu auf das Bild und die Wiedergabeoptionen werden eingebendet.

Audio Video Bilder Sonstige Info Storage Card (Gesamt: 29.80 GB, Frei 13 GB) Gesamt belegt 40 % 12 GB Options Aile Zurück USB SD

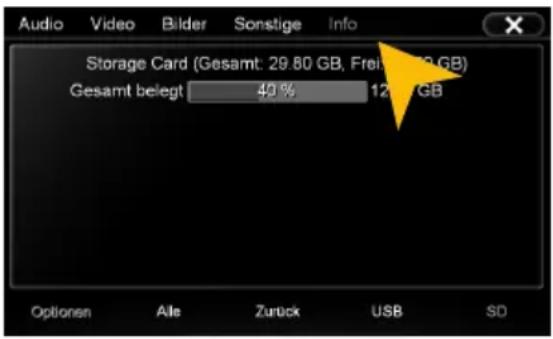

Tippen Sie auf „Info“ um die Speicherinformationen der einzelnen Speicherorte anzuzeigen.

Dort können Sie einsehen, welche Dateiformate welche Speicherkapazität auf welchem Datenträger belegen.

Die Belegung des jeweiligen Dateiformats ist in Prozent und in Kilobyte/Megabyte/Gigabyte angegeben.

VIRTUAL DISK (optional)

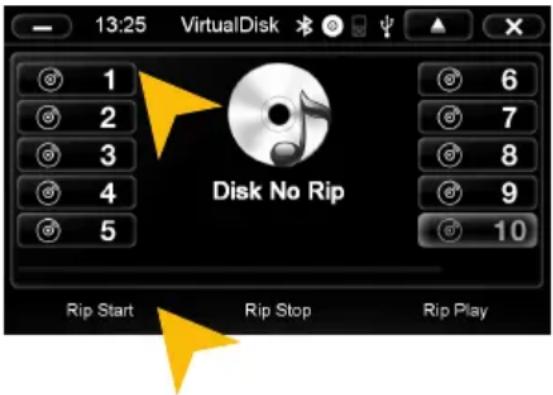

13:25 VirtualDisk Disk No Rip Rip Start Rip Stop Rip Play

KONVERTIEREN

Mit der Virtual Disk-Funktion können Sie Audio-CDs ins MP3 Format konvertieren. Hierzu ist es immer erforderlich, dass ein USB Stick angeschlossen ist.

So lesen Sie eine CD ein:

• Öffnen Sie Virtual Disk unter APPS.
• Schließen Sie einen USB Stick ein und legen Sie eine CD ein
• Die Wiedergabe der eingelegten CD startet automatisch.
• Wählen Sie eine Disknummer aus, auf deren Position die CD eingelesen und abgelegt werden soll.

Hinweis: Wird in der Bildschirmmitte „Disk Ripped“ angezeigt sind auf der ausgewählten CD bereits Lieder vorhanden - diese werden überschrieben sobald Sie „Rip Start“ auswählen. Erscheint unter einer angewählten Disk-Nummer „Disk No Rip“ ist keine CD hinterlegt.

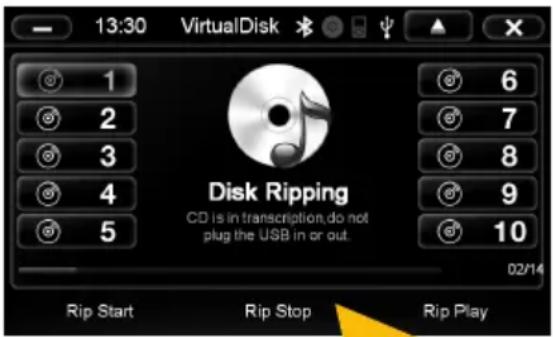

Wählen Sie „Rip Start“ aus. Der Fortschrittsbalken zeigt den aktuellen Fortschritt des gerade einlesenden Titels sowie aller Titel an (z.B. 2 von 11).

Wählen Sie „Rip Stop“ aus wird der Vorgang abgebrochen. Alle bisher eingelesenen Lieder bleiben erhalten.

GRUNDLEGENDE FUNKTIONEN

Hinweis: Bei Verwendung mehrerer USB Sticks, muss der Stick mit den gewünschten RIPs immer zuerst angeschlossen worden sein! Sollten Sie keinen Zugriff auf die RIPs erhalten, entfernen Sie alle USB Sticks und schließen Sie den entsprechenden Stick per USB an. Falls Sie einen USB Stick mit enthaltenen CD RIPs anschließen während Virtual Disk geöffnet ist, werden diese nicht sofort angezeigt. Tippen Sie nach Erkennen des Sticks (akustischer Bestätigungston) hierfür einfach erneut auf die Disknummer 1 - 10.

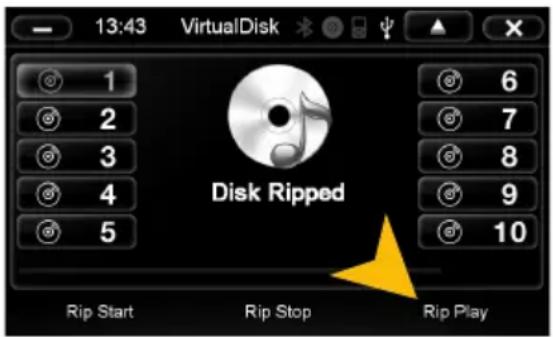

13:43 VirtualDisk Disk Ripped Rip Start Rip Stop Rip Play

Erscheint die Meldung „Rip Fail“ wurde evtl. die CD noch nicht erkannt/eingelesen oder sie ist fehlerhaft/unlesbar/zerkratzt.

Nach Abschluss des Vorgangs erscheint „Disk Ripped“.

Von nun an wird dieses Album unter dem gewählten Button z.B. „Disk 1“ immer abspielbar sein, solang der USB Stick angeschlossen ist. Sie können insgesamt 10 CDs auf diese Art ablegen.

13:43 VirtualDisk Disk Ripped Rip Start Rip Stop Rip Play

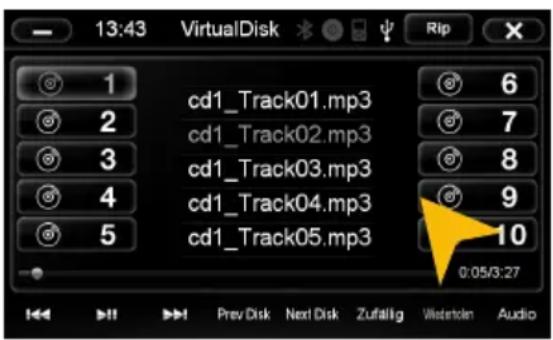

WIEDERGABE

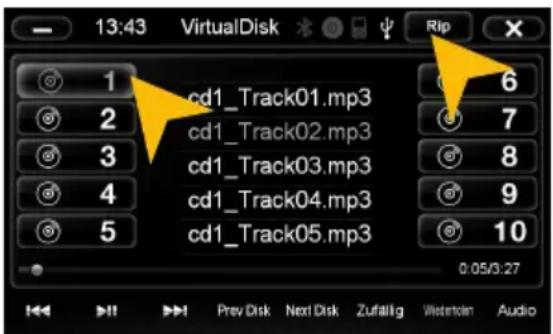

Wählen Sie „Rip Play“, um in den Wiedergabe-Modus des Archivs zu wechseln.

Die Wiedergabe von Disk 1 fängt automatisch an.

13:43 VirtualDisk 1 cd1_Track01.mp3 2 cd1_Track02.mp3 3 cd1_Track03.mp3 4 cd1_Track04.mp3 5 cd1_Track05.mp3 6 7 8 9 10 0:05/3:27 Prev Disk Next Disk Zufällig Westholen Audio

Wählen Sie die gewünschte Disk 1-10 aus. Sind keine Lieder hinterlegt ist die Wiedergabeliste leer.

Sie können die Titel mit |<<, >>|, dem rechten Drehregler, Seek+, Seek- oder der Lenkradfernbedienung durchschalten. Die Titel können auch direkt in der schwarzen Titelliste durch Antippen ausgewählt werden, zudem können weitere Titel durch auf/abscrollen dieser Liste erreicht werden.

Möchten Sie weitere CDs einlesen, wählen Sie rechts oben die Schaltfläche „Rip“ aus.

13:43 VirtualDisk 1 cd1_Track01.mp3 6 2 cd1_Track02.mp3 7 3 cd1_Track03.mp3 8 4 cd1_Track04.mp3 9 5 cd1_Track05.mp3 10 0:05/3:27 Prev Disk Next Disk Zufällig Westholen Audio

Die eingelesenen und auf USB gespeicherten Lieder sind auch zusätzlich im normalen AudioPlayer abrufbar. Sie werden dort mit der CD-Nummer betitelt, z.B. „cd1_Track08“. Physikalisch werden die Daten in einem Ordner namens „rip“ auf dem USB Stick abgelegt.

Möchten Sie eine eingelesene CD vom USB Stick löschen, verwenden Sie hierzu am besten den Dateimanager (unter APPS > Dateien).

E-LINK (optional, nur für Android-Geräte)

Hinweis: Beachten Sie dass immer eine Bluetooth™-Verbindung bestehen muss, damit der Ton im E-Link Modus wiedergegeben werden kann. Beachten Sie hierzu den Abschnitt Bluetooth™ ab Seite 17.

Starten Sie „E-Link“ unter „Apps“ und folgen Sie den Bildschirmanweisungen.

Mit Antippen auf „?“ erhalten Sie Informationen wie Sie den sogenannten USB Debug-Modus aktivieren. Beachten Sie dass die Vorgehensweise bei jedem Android-Gerät unterschiedlich sein kann.

Schließen Sie Ihr Android-Gerät per USB an den ESX Naviceiver an und tippen auf „Detect Phone“.

Beim erstmaligen Verbinden mit einem Android Gerät wird das Gerät automatisch über das Internet (3G oder WiFi) des Smartphones eine Lizenzdatei sowie die „Drive Mode“-App installieren.

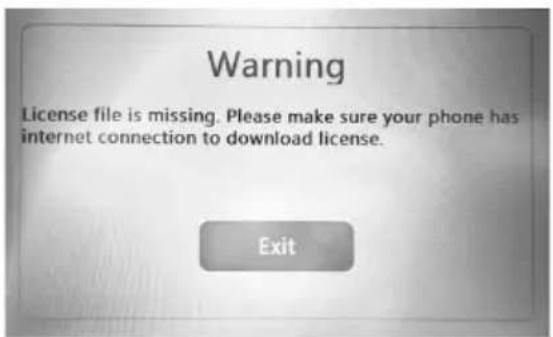

Aktivieren Sie hierzu Ihre Internetdatenverbindung Dies ist nur beim ersten Verbinden notwendig!

„Exit“ beendet die Anwendung.

8:28 DRIVE MODE Music Navigatio Telephone Message

Nach erfolgreicher Kopplung startet automatisch die „Drive Mode“-App.

Im App-Menü finden Sie zunächst die Basis-Anwendungen ihres Android-Geräts welche über die „Drive Mode“-App abrufbar sind, wie Drivermode (Sprachsteuerung), Music (Audio-Player), Navigation (Navigations-Anwendung), Telephone (Telefon-Anwendung) sowie Message (SMS-Nachrichten-Anwendung).

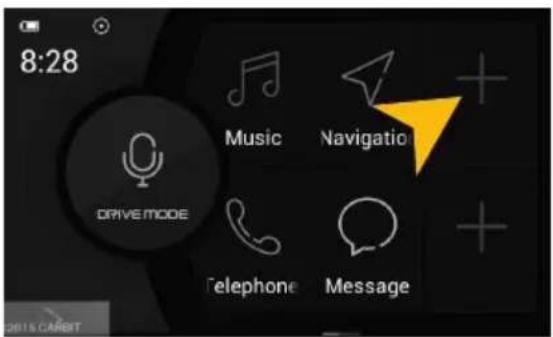

8:28 DRIVE MODE Music Navigation Telephone Message

Das App-Menü können Sie nach Ihren eigenen Wünschen anpassen, um zum Beispiel Anwendungen einzubetten. Klicken Sie dazu auf die freien App-Favoriten-Felder (mit einem + gekennzeichnet).

Wenn Sie das App-Menü nach links wischen, erscheint ein weiteres App-Menü.

GRUNDLEGENDE FUNKTIONEN

Choose application MP3-Player Kamera Internet S Planner

Unter „Choose application“ können Sie die gewünschte Anwendung auswählen.

Das App-Menü können Sie nach Ihren eigenen Wünschen anpassen, um zum Beispiel Anwendungen einzubetten. Klicken Sie dazu auf die freien App-Favoriten-Felder (mit einem + gekennzeichnet).

14:19 DRIVE MODE Music Maps Telephone Message 2015 CARBIT

Mit einem Klick auf den transparenten „>“ Pfeil links unten öffnet sich ein weiteres Menü im unteren Drittel des Bildschirms. Dort können Sie weitere Optionen wie z.B. „Zurück“, „Home“ „Einstellungen“ oder „Vorwärts“ auswählen.

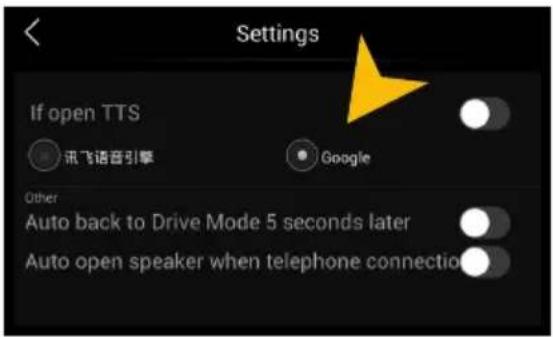

Unter „Settings“ können Sie folgendes auswählen:

„If open TTS“: Auswahl der Internet-Suchmaschine für die Sprachsteuerung

„Audio back...“: Nach 5 Sekunden Inaktivität springt die Anwendung automatisch zurück ins „Drive Mode“-Appmenü.

„Audio open...“: Automatische Rufanahme für eingehende Telefonate.

Menu | Widgets AllShare Play Drive Mode Diklergerät Download...

Hinweis: Zur Erhöhung der Verkehrssicherheit wird die „Drive Mode“-App bei jedem Starten der „E-Link“-Funktion auf dem Smartphone installiert/gestartet.

QUICK CHARGE (optional)

Applications Bluetooth LinkPod AV/TV Audio VirtualDisk A2DP E-Link Quick Charge Files Option

Über den Menüpunkt Quick Charge können Sie die Schnellladefunktion z.B. für Ihr Smartphone via USB aktivieren.

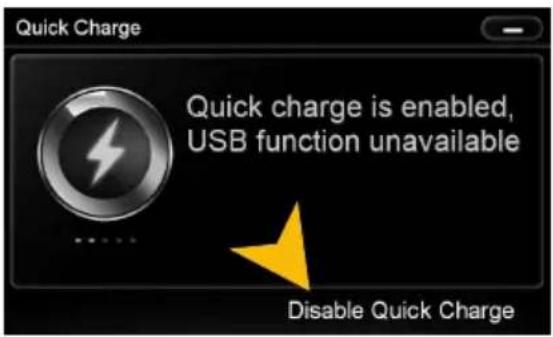

Tippen Sie auf „Enable Quick Charge“ um die Schnellladefunktion zu aktivieren. Um die Funktion wieder abzuschalten, tippen Sie an gleicher Stelle auf „Disable Quick Charge“.

Bitte beachten Sie, dass bei Aktivierung die USB Funktion de-aktiviert wird und das USB Kabel ausschließlich zum Laden benutzt werden kann.

Das ESX Gerät stellt im Quick Charge Mode 1A - 2.1A Ladestrom (abhängig vom angeschlossenen Gerät) zur Verfügung.

Hinweis: Bitte beachten Sie dass die Quick Charge Funktion nur an USB-Anschluss 1 funktioniert.

Optionen

Sie können dieses Menü vom HAUPTMENÜ aus durch das Antippen der Bedienfelder „Apps“ und „Optionen“ öffnen.

Spracheinstellung

Skin Datum/Zelt Bildschirm Voice Lenkrad System Sprach Deutsch Skins ESX-blue 2015-11-04 17:38:36 Hintergrundbild. Anwenden Durchsuchen Löschen Durchsuchen Löschen

Skin Datum/Zell Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: Deutsch 2015-11-04 Rumänisch Ungarisch Slowakisch Polnisch Niederländisch Dänisch Ukrainisch Koreanisch Hintergrundbild Anwenden Durchsuchen Löschen Durchsuchen Löschen

Tippen Sie auf „Skin“. Wählen Sie die gewünschte Sprache aus.

Tippen Sie auf „Anwenden“.

Benutzeroberfläche

Skin Datum/Zelt Bildschirm Voice Lenkrad System Sprach Deutsch Skins ESX-blue Anwenden Durchsuchen Löschen 2015-11-04 17:38:36 Hintergrundbild: Durchsuchen Löschen

Skin Datum/Zelt Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue 2015-11.04 ESX_XTER-UNI 17:28:36 ESX-blue ESX-red Hintergrundbild: Anwenden Durchsuchen Löschen Durchsuchen Löschen

Tippen Sie auf „Skin“. Tippen Sie auf das Menü „Skins“ und wählen

Sie das gewünschte Design-Thema aus.

Tippen Sie auf „Anwenden“.

Datum/Uhr

Skin Datum/Zeit Bildschirm Voice Lenkrad System Sprache: Gutsch Skins: ESX-blue 2015-11-04 17:38:36 Hintergrundbild: Anwenden Durchsuchen Löschen Durchsuchen Löschen

Tippen Sie auf „Datum/Zeit“.

Zeitzone: (GMT +01:00) Amsterdam, Berlin, Bern, Rom, S (GMT +01:00) Amsterdam, Berlin, Bern, Rom, Sch (GMT +01:00) Belgrad, Bratislava, Budapest, L (GMT +01:00) Brüssel, Kopenhagen, Madrid, Pa (GMT +01:00) Sarajevo, Skopje, Warschau, Zag (GMT +01:00) Westafrika (GMT +02:00) Amman (GMT +02:00) Beirut (GMT +02:00) Harare, Pretoria (GMT +02:00) Helsinki, Kiew, Riga, Sofia, Tallinn (GMT +02:00) Kairo (GMT +02:00) Meishevenskaya, Benden

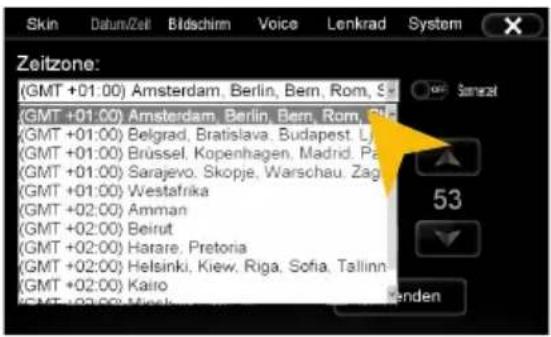

Wählen Sie eine „Zeitzone“ aus.

Skin Datum/Zeit Bildschirm Voice Lenkrad System Zeitzzone: (GMT +01 00) Amsterdam, Berlin, Bern, Rom, S Sunterel Datum: Zeit: 2016 2 1 13 53 12h Anzeige (AM/PM) Anwenden

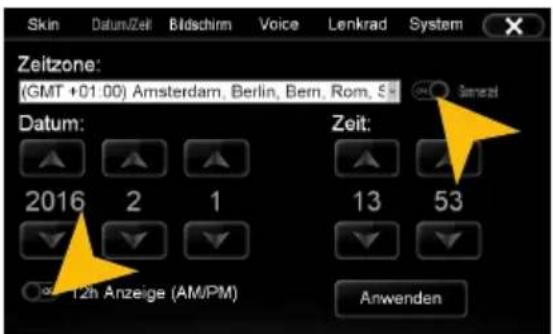

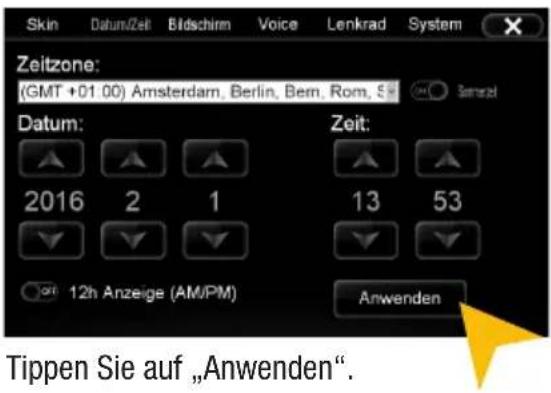

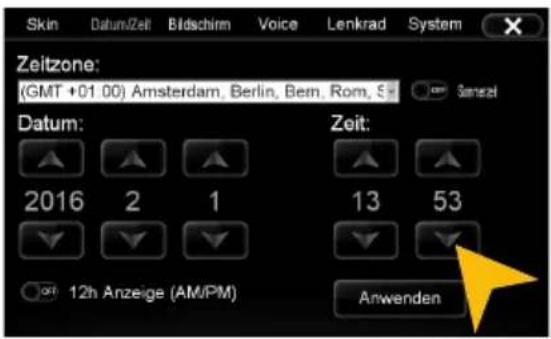

Stellen Sie das Datum ein. Stellen Sie die Uhrzeit ein.

Skin Datum/Zelt Bildschirm Voice Lenkrad System Zeitzone: (GMT +01 00) Amsterdam, Berlin, Bem, Rom, S Sonzel Datum: Zeit: 2016 2 1 13 53 Off 12h Anzeige (AM/PM) Anwenden

Skin Datum/Zeit Bildschirm Voice Lenkrad System Zeitzzone: (GMT +01:00) Amsterdam, Berlin, Bern, Rom, S Datum: Zeit: 2016 2 1 13 53 Anwenden 12h Anzeige (AM/PM)

Tippen Sie rechts oben, um auf Sommerzeit umzustellen.
Tippen Sie links unten um das Zeitformat auf die 12-Stunden-Anzeige zu stellen (AM/PM).

Skin Datum/Zeit Bildschirm Voice Lenkrad System Zeitzone: (GMT +01.00) Amsterdam, Berlin, Bern, Rom, S Datum: Zeit: 2016 2 1 13 53 On 12h Anzeige (AM/PM) Anwenden Tippen Sie auf „Anwenden“.

Bitte nehmen Sie komplexere Einstellungen als Fahrer grundsätzlich nur vor, wenn Sie das Fahrzeug geparkt haben. Ansonsten ist die Verkehrssicherheit erheblich gefährdet und Sie können auf Gefahren im Verkehr nicht rechtzeitig reagieren.

Bildschirm

Skin Datum/Zell Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue 2015-11-04 17:38:36 Anwenden Durchsuchen Löschen Hintergrundbild: Durchsuchen Löschen

Tippen Sie auf „Bildschirm“.

Skin Datum/Zell Bildschirm Voice Lenkrad System Bildschirm-Helligkeit (Tag-Modus) 100 CCD Kamera Auto-Wildungsquote wahrer / Rückblatt/raht paasenter LED Backlight Color

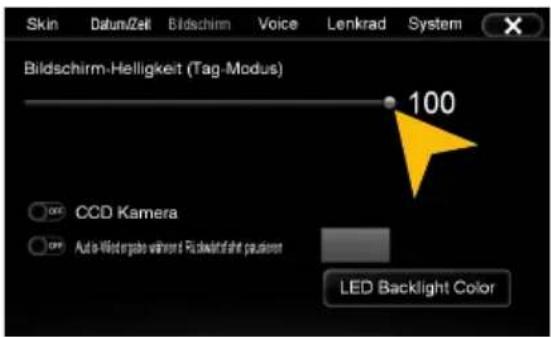

Stellen Sie gewünschte Bildschirm-Helligkeit durch Ziehen des Statusbalkens ein. Zudem können Sie die Helligkeit im Nachtmodus einstellen, wenn das Abblendlicht eingeschaltet wird.

Skin Datum/Zell Bildschirm Voice Lenkrad System Bildschirm-Helligkeit (Tag-Modus) 100 CCD Kamera Auto-Bladdergate vaulted Redshifts/Redshift paustone LED Backlight Color

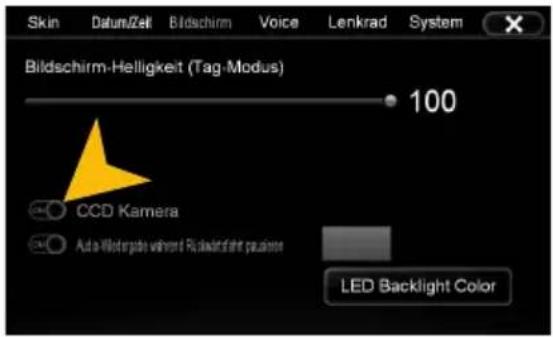

Aktivieren Sie unter „CCD Kamera“ die optional an das Gerät angeschlossene Rückfahrkamera. Sobald der Rückwärtsgang eingelegt wird, wird die Video-Übertragung der Kamera automatisch auf dem Bildschirm eingeblendet.

Skin Datum/Zell Bildschirm Voice Lenkrad System Bildschirm-Helligkeit (Tag-Modus) 100 Camera Auto-Winderplate without Redshifts/shift parameters LED Backlight Color

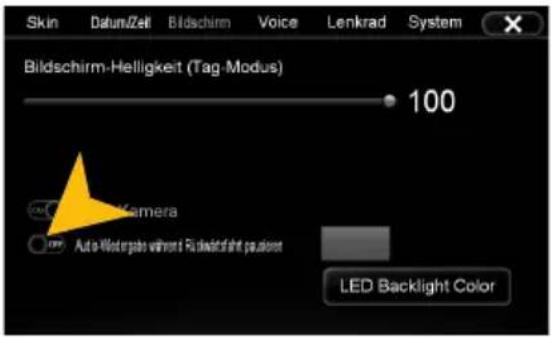

Unter „Audio-Wiedergabe während...“ kann die Medienwiedergabe pausiert werden, sobald der Rückwärtsgang eingelegt wurde.
Beachten Sie bitte, dass die Lautstärkeab-senkung im Rückwärtsgang „Media Volume in CCD“ nur funktioniert, wenn die Funktion hier ausgeschaltet wurde („OFF“). Siehe auch Seite 26.

Tastenbeleuchtung des Geräts (nur im Nachtfahrmodus)

Skin Datum/Zeli Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue Anwenden Durchsuchen Löschen 2015-11-04 17:38:36 Hintergrundbild:

Tippen Sie auf „Bildschirm“.

Skin Datum/Zeli Bildschirm Voice Lenkrad System Bildschirm-Helligkeit (Nacht-Modus) 67 Key LED Brightness (Night mode) 98 CCD Kamera Auto-Wideograph-wireword Redshift/shift prediction LED Backlight Color

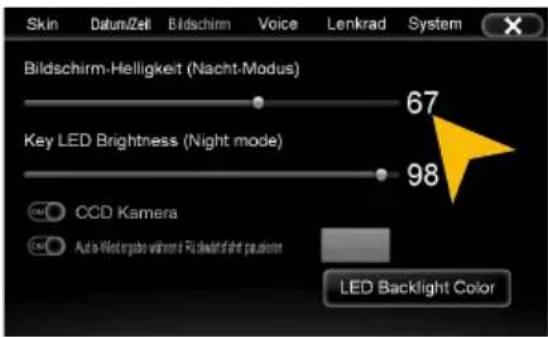

Stellen Sie Helligkeit der Tastenbeleuchtung der Tasten am Gerät durch Ziehen des Statusbalkens ein.
Hinweis: Dies ist nur möglich wenn das Licht am Fahrzeug eingeschaltet ist.

Skin Datum/Zell Bildschirm Voice Lenkrad System Bildschirm-Helligkeit (Nacht-Modus) 67 Key LED Brightness (Night mode) 98 CCD Kamera Auto-Widerprobe valmont Redundafahr paudone LED Backlight Color

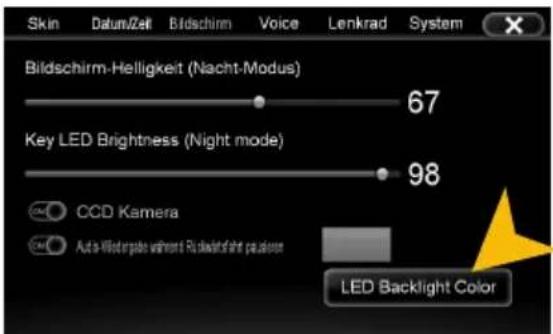

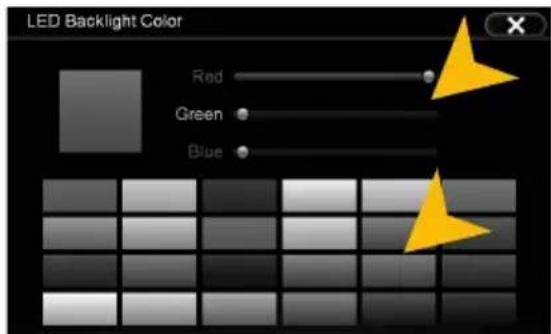

Unter „LED Backlight Color“ können Sie die Farbe der Tastenbeleuchtung einstellen.

Sie können eine voreingestellte Farbe auswählen oder über den RGB-Regler eine eigene Farbe nach Wunsch einstellen.

Voice (Sprachsteuerung)

Skin Datum/Zell Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue 2015-11-04 17:38:36 Hintergrundbild: Anwenden Durchsuchen Löschen Durchsuchen Löschen

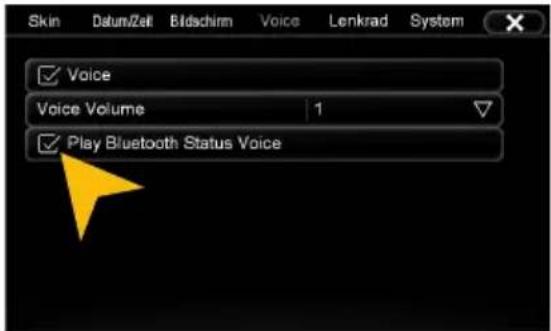

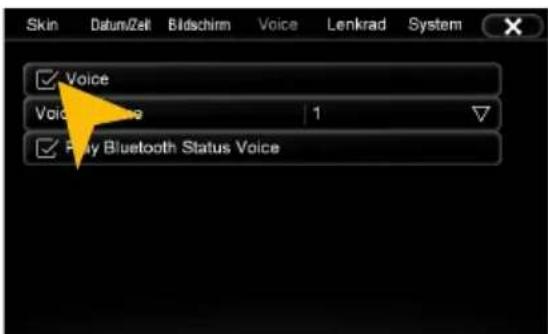

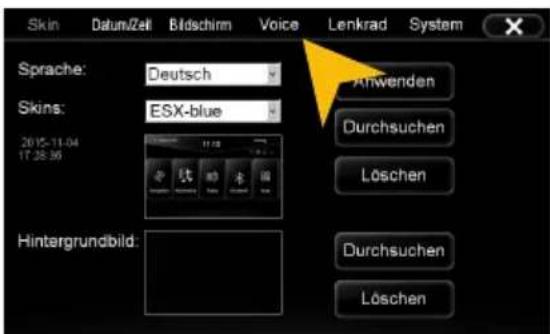

Tippen Sie auf „Voice“. Tippen Sie auf „Voice“ um die Sprachsteuerung zu aktivieren.

Skin Datum/Zell Bildschirm Voice Lenkrad System ✓ Voice Voice 1 ✓ Play Bluetooth Status Voice

Skin Datum/Zell Bildschirm Voice Lenkrad System ✓ Voice Voice Volume 1 - +

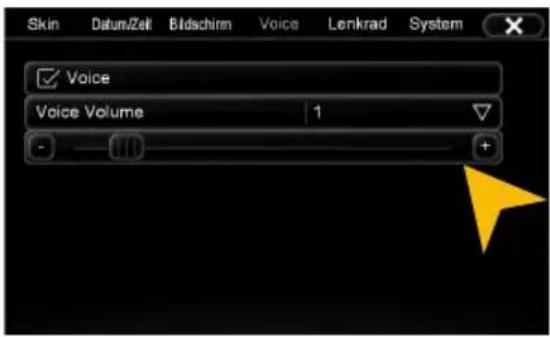

Tippen Sie auf „Voice“. Unter „Voice Volume“ können Sie die Lautstärke der Sprachausgabe einstellen (0-10).

Das Gerät wird Sie nach Aktivierung per Sprachausgabe über angeschlossene Geräte wie USB Sticks oder eingelegte SD Karten informieren.

21. März 2016 11:10 Montag Say... Navigation Hilfe Lcd aus Lautstärke [lauter/leiser] DVD TV Radio Musik iPod Telefon Naviga

Drücken und halten Sie die Taste „“ am Gerät (nur bei VN630W) um die Sprachsteuerung zu starten.

Drücken und halten Sie die Taste „am Gerät (nur bei VN630D) um die Sprachsteuerung zu starten.

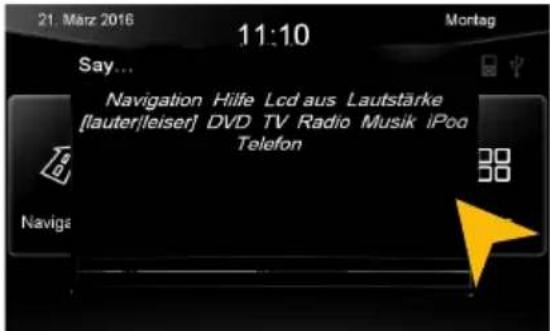

Auf dem Bildschirm werden die Ihnen mögliche Befehls-Beispiele angezeigt. Sie können nicht nur die Quellenwahl ansagen sondern auch gezielt den Titelnamen von z.B. einem Lied Ihres USB Sticks nennen.

Wenn Sie keinen Befehl sprechen, wird die Sprachfunktion nach ca. 10 Sekunden deaktiviert (Timeout).

Skin Datum/Zell Bildschirm Voice Lenkrad System ✓ Voice Voice Volume 1 ✓ Play Bluetooth Status Voice

Ist „Play Bluetooth Status Voice“ aktiviert, wird eine akustische Bestätigung der Bluetooth™-Verbindung bei jedem Verbinden oder Trennen eines gekoppelten Bluetooth™-Geräts ausgegeben.

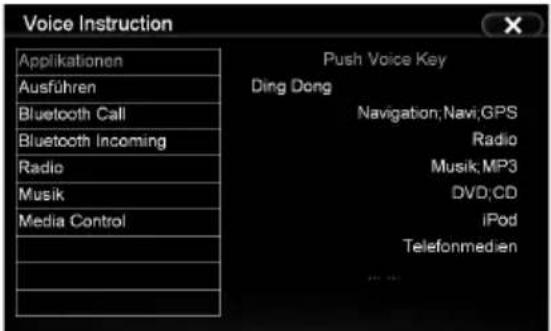

Voice Instruction Applicationen Ausführen Bluetooth Call Bluetooth Incoming Radio Musik Media Control Push Voice Key Ding Dong Navigation,Navi,GPS Radio Musik,MP3 DVD;CD iPod Telefonmedien

Sagen Sie „Hilfe“, um eine Übersicht der möglichen Sprachbefehle einzusehen

Betriebssystem

Skin Datum/Zat Bildschirm Voice Lenkrad System Version: Shell: 4.0.7(7133.09301722.80.M.VSTAR) OS: 4.4 (W7162FD3XT ) MCU: Navi-Software Pfad: \Storage Card\Navione\Navione.exe Aktualisieren Kalibrierung Durchsuchen

Unter „System“ finden Sie Informationen zum Betriebssystem.

Shell: Versionsnummer der Benutzeroberfläche

OS: Versionsnummer des Betriebssystems

Prüfen Sie unter www.esxnavi.de, ob eine Aktualisierung des Betriebssystems verfügbar ist oder fragen Sie Ihren Fachhändler. Folgen Sie dann bitte den Installationshinweisen, die einem etwaigen Update beiliegen.

Während Sie das Betriebssystem aktualisieren, dürfen Sie unter keinen Umständen die Zündung ausschalten. Führen Sie das Update auch nicht während der Fahrt aus.

Kalibrierung der Touchscreen-Bedienung

Sollte die Touchscreen-Funktion mit der Zeit ungenau werden, bzw. ab Werk oder nach einem Update nicht korrekt funktionieren, können Sie diese neu kalibrieren. Gehen Sie dazu wie folgt vor:

Skin Datum/Zell Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue 2015-11-04 17:38:36 Hintergrundbild: Anwenden Durchsuchen Löschen Durchsuchen Löschen

Tippen Sie auf „System“.

Skin Datum/Zel Bildschirm Voice Lenkrad System Version: Shell: 4.0.7(7133.09301722 B0 M.VSTAR) OS: 4.4 (W7162FD3XT ) MCU: Aktualisieren Kalibrierung Navi-Software Pfad: \Storage Card\Navione\Navione.exe Durchsuchen

Tippen Sie auf „Kalibrierung“.

Tippen Sie mit dem beiliegenden Stylus-Markierstift auf das „+“. Dieses wird dann an eine andere Stelle verschoben. Tippen Sie dann abermals auf das „+“ und wiederholen Sie diesen Vorgang bis die Kalibrierung abgeschlossen ist. Bestätigen Sie die Kalibrierung und das Betriebssystem übernimmt die neue Einstellung.

Menü-Belegung

Sie haben die Möglichkeit, das Hauptmenü oder das Apps-Menü nach Ihren Wünschen anzuordnen.

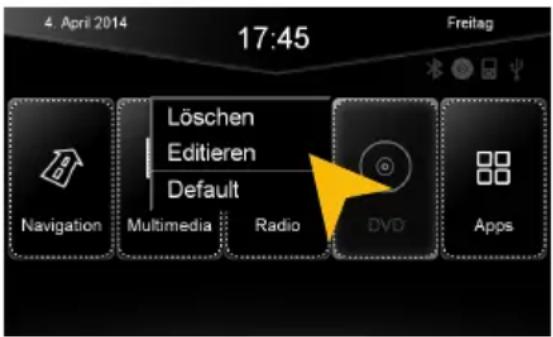

Um die Position eines Bedienfelds zu ändern, drücken und halten Sie das jeweilige Bedienfeld für ca. 5 Sekunden im Hauptmenü oder „Apps“-Menü, bis die gestrichelten Linien zu sehen sind.

Sie können dann die Position des Bedienfelds ändern, indem Sie dieses durch Gedrückthalten an eine andere beliebige Stelle im Menü schieben.

4. April 2014 17:45 Freitag Löschen Editieren Default Navigation Multimedia Radio DVD Apps

Um ein Bedienfeld neu zu belegen, berühren Sie dieses etwa 2-5 Sekunden um in das Bearbeitungsmenü des Felds gelangen. Tippen Sie auf „Löschen“, um das Bedienfeld zu entfernen.

Tippen Sie auf „Editieren“, um eine andere Anwendung auszuwählen oder tippen Sie „Default“, um die ursprüngliche Einstellung wieder herzustellen.

Benutzerdefinierte Anwendung Interne Funktion LinkPod Filme Options AV/TV Bluetooth Dateien AUX A2DP VirtualDisk Ext. Anwendung (.EXE) Durchsuchen OK Abbrechen

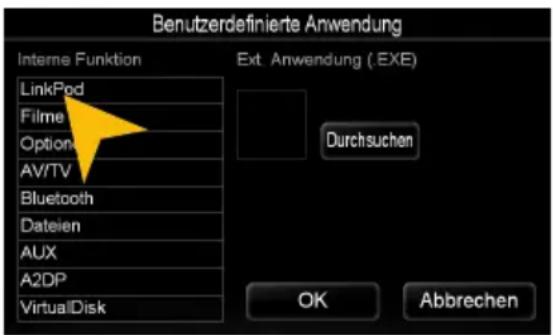

Unter „Editieren“ können Sie dann eine Anwendung aus der Liste wählen, um das ausgewählte Bedienfeld damit zu belegen. Die möglichen Anwendungen können von der Abbildung abweichen bzw. sind vom Gerät oder dem KFZ abhängig.

Benutzerdefinierte Anwendung Interne Funktion LinkPod Filme Optionen AV/TV Bluetooth Dateien AUX A2DP VirtualDisk Ext. Anwendung ( EXE ) Durchsuchen OK Abbrechen

Es besteht auch die Möglichkeit ein Bedienfeld mit einem kompatiblen Programm (.EXE) zu belegen, welches auf den verfügbaren Speichermedien abgelegt ist. Wählen Sie dieses über das Feld „Durchsuchen“ aus.

Hinweis: Um die Änderung abzuschließen tippen Sie entweder auf „OK“ oder „Abbrechen“. Zum Verlassen des Editiermodus tippen Sie im Hauptmenü kurz außerhalb der gestrichelten Bedienfelder und der Vorgang ist abgeschlossen.

Hintergrundbild

Sie haben die Möglichkeit, das Hintergrundbild nach Ihren Wünschen zu gestalten. Kopieren Sie zunächst die Datei auf eine MicroSD-Karte oder einen USB-Stick.

21. März 2016 11:10 Montag Navigation Multimedia Radio Bluetooth Apps

Tippen Sie auf „Apps“. Tippen Sie auf „Optionen“.

Applications Bluetooth LinkPod AV/TV Audio VirtualDisk A2DP E-Link Quick Charge Files Option

Skin Datum/Zell Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: ESX-blue Anwenden Durchsuchen Löschen 2015-11-04 17:38:36 Hintergrundbild Durchsuchen Löschen

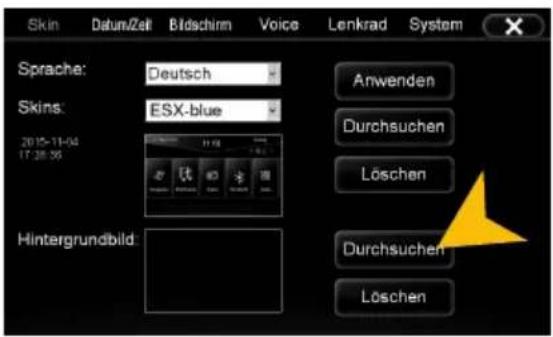

„Durchsuchen“

Bilddatei auswählen LOGO BMP OPEL OK Zurück USB 1/2 SD

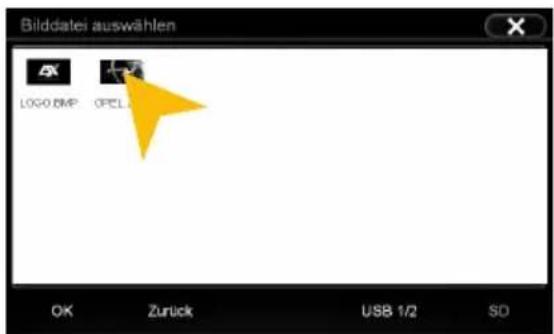

Wählen Sie eine Datei per Doppelklick aus. Tippen Sie unter „I

Skin Datum/Zelt Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: Ducato * 2015-11-04 17:38:36 Hintergrundbild: Anwenden Durchsuchen Löschen Durchsuchen Löschen

Tippen Sie dann auf „Anwenden“ um die Auswahl zu bestätigen, bzw. „Löschen“ unten, um eine eingestellte Datei zu entfernen.

Als Hintergrundbild verw Optionen

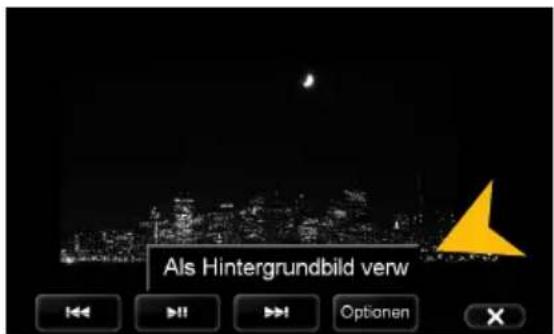

Alternativ können Sie ein bereits geöffnetes Bild als Hintergrundbild verwenden. Tippen Sie auf „Optionen“ und wählen Sie „Als Hintergrundbild verwenden“.

Unter Umständen kann das Öffnen und Laden von größeren Bild- oder Filmdateien einige Zeit in Anspruch nehmen.

Startbild

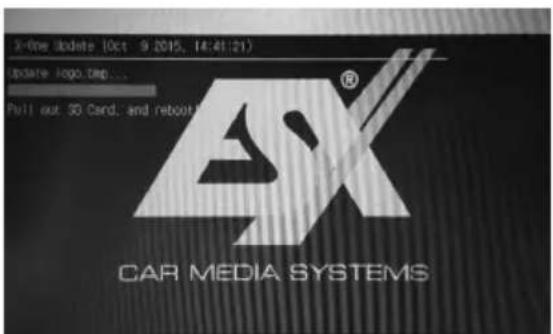

Sie haben die Möglichkeit, das Startbild (Bootlogo) des Geräts nach Ihren Wünschen zu gestalten. Befolgen Sie dazu folgende Hinweise.

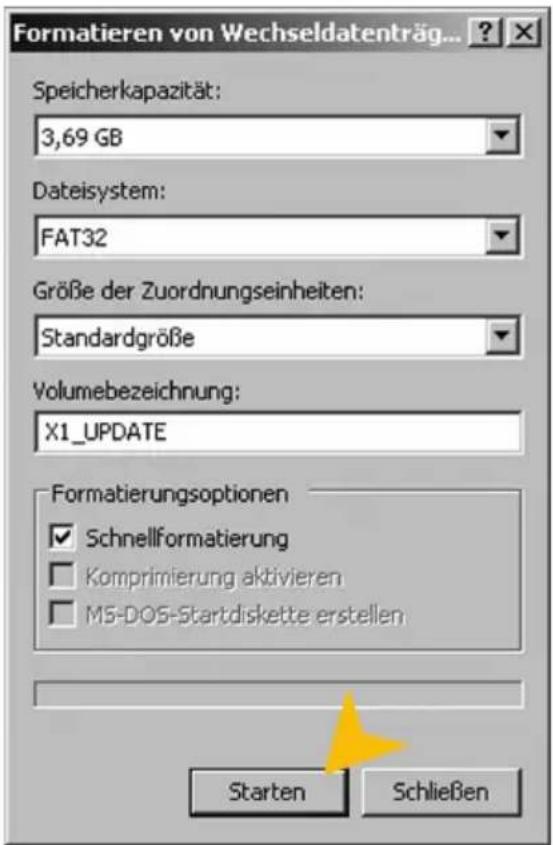

Formatieren von Wechseldatenträg... Speicherkapazität: 3,69 GB Dateisystem: FAT32 Größe der Zuordnungseinheiten: Standardgröße Volumebezeichnung: X1_UPDATE Formatierungsoptionen ✓ Schnellformatierung □ Komprimierung aktivieren □ M5-DO5-Startdiskette erstellen Starten Schließen

1. Erstellen Sie eine Bild-Datei, welche 800 x 480 Pixel groß ist und eine Mindestauflösung von 72 dpi besitzt.
2. Speichern Sie dieses unter dem Namen „LOGO.BMP“ (Windows Bitmap 24-bit) ab.
3. Formatieren Sie eine SD Karte (max. 32GB) im FAT32 Dateisystem. Benennen Sie die Karte mit „X1_UPDATE“.

1. Kopieren Sie die Bild-Datei von Ihrem PC auf die SD-Karte. Sie darf sich in keinem Ordner befinden.
2. Stecken Sie die SD-Karte in das ESX-Gerät und starten das Gerät neu mit dem Reset-Knopf. Das Gerät installiert nun selbständig das gewünschte Bootlogo.
3. Entfernen Sie die SD Karte und starte Sie das Gerät neu, indem Sie nochmals den Reset-Knopf betätigen.

INFRAROT-FERNBEDIENUNG

Die zum beiliegenden Standardzubehör gehörende Fernbedienung ermöglicht die Steuerung von einigen Basisfunktionen am Gerät. Zeigen Sie direkt mit der Frontseite der Fernbedienung auf den Bildschirm des Geräts. Der Abstand sollte nicht mehr als 3 Meter betragen. Sollten Sie die Fernbedienung zum ersten Mal benutzen, müssen Sie zuvor sie Sicherheitsfolie im Batteriefach auf der Rückseite herausziehen.

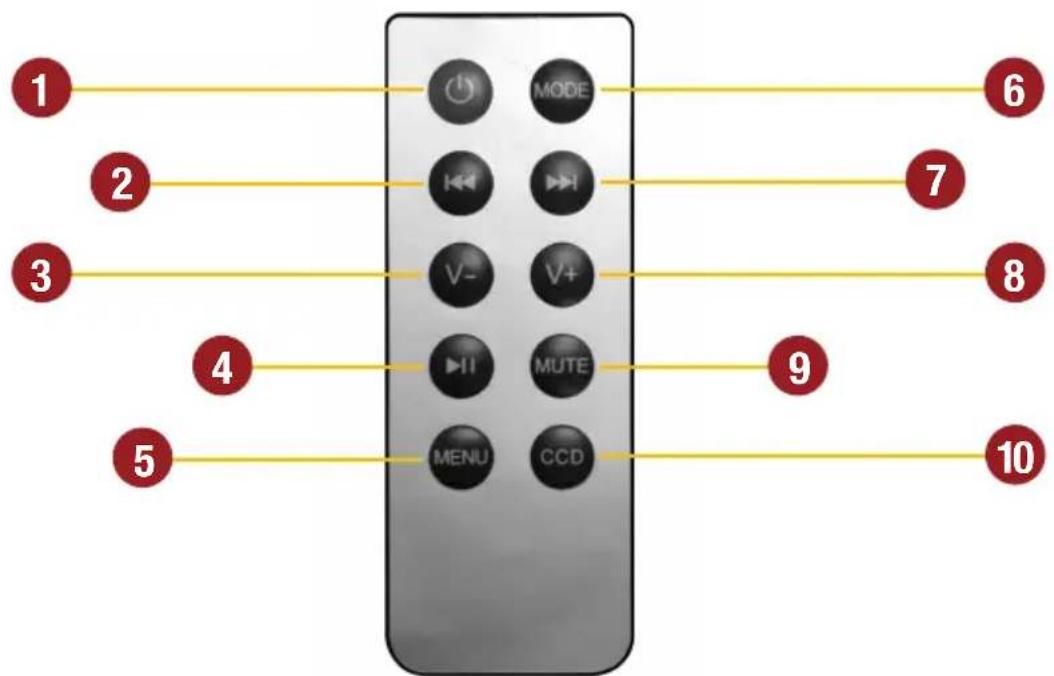

Hier finden Sie eine Übersicht zu den Basisfunktionen der Fernbedienung, die je nach laufender Anwendung unterschiedlich sein können.

1 MODE 2 V- V+ 3 MUTE 4 MENU CCD 5 6 7 8 9 10

1. Standby. Die Musikwiedergabe wird gestoppt und der Bidlschirm dunkel geschaltet
2. Titel zurückspringen
3. Lautstärke leiser
4. Abspielen / Pause
5. Wechselt zum Hauptmenü des Gerätes

6. Zwischen den Eingangsquellen umschalten: AV / DAB+ / Radio / Audioplayer / TV

7. Titel vorspringen

8. Lautstärke lauter
9. Stummschaltung
10. Schaltet manuell auf die Rückfahrkamera um. Drücken Sie CCD erneut um wieder auf die vorherige Anzeige zurückzuschalten.

Hinweis: Sollte die Batterie (Knopfzelle) entladen sein, tauschen Sie diese nur gegen eine neue gleichen Typs (CR2025). Bitte werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern bringen Sie diese beim Neukauf mit zu Ihrem Fachhändler, der für eine fachgerechte Entsorgung sorgt.

LENKRADFERNBEDIENUNG

Skin Datum/Zet Bildschirm Voice Lenkrad System Sprache: Deutsch Skins: Ducato 2015-11-04 17 28:36 Hintergrundbild. Anwenden Durchsuchen Löschen Durchsuchen Löschen

ANLERNFUNKTION

Mit der „Lenkrad“-Funktion können Sie eine analoge Lenkradfernbedienung anlernen. Bitte beachten Sie, dass CANBUS gesteuerte Lenkradfernbedienungen nicht kompatibel sind.

Skin Kanal 5 5 5 6 6 Toleranz Datum Nichts (Leer) Home/Menu Lautstärke + Lautstärke - Stummschalten Quelle/Modus Wiedergabe/Pause Zurück Weiter Tel. annehmen Tel. auflegen Voice System Starten Drücken Lange drücken Löschen Default

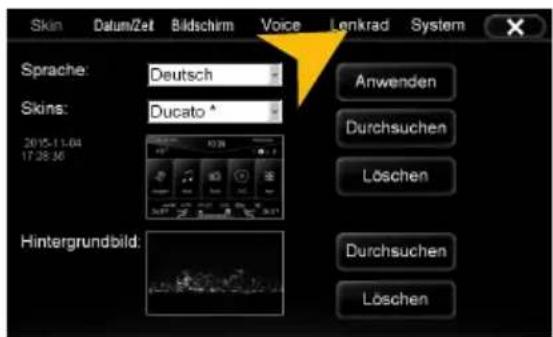

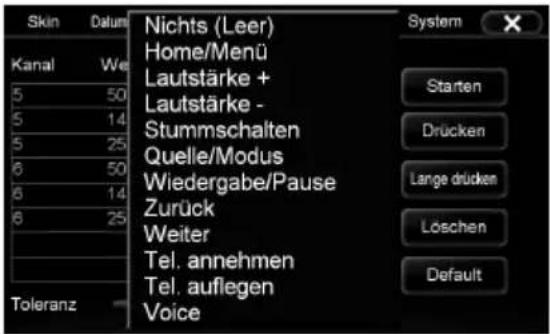

Tippen Sie auf „Lenkrad“ (Hauptmenü -> Optionen) um das Menü der Anlernfunktion zu öffnen.

Drücken Sie zunächst „Start“ und löschen zunächst alle Einträge. Dann drücken Sie jede Taste am Lenkrad bis ein Wert in der Tabelle angezeigt wird und ordnen dann über „Drücken“ die entsprechende Funktion zu.

OPTIONALE RÜCKFAHRKAMERA

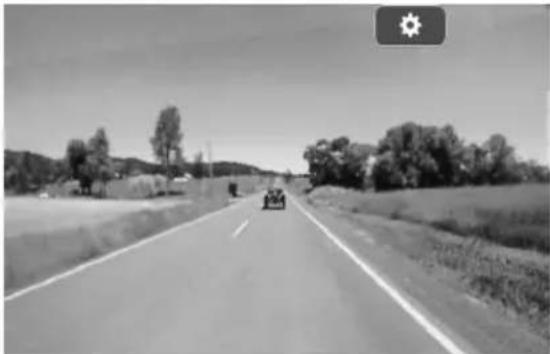

Ist eine optionale Rückfahrkamera installiert worden, wird sobald der Rückwärtsgang eingelegt wurde, automatisch das Bild der Kamera auf dem Bildschirm gezeigt (siehe Seite 35). Dies geschieht auch dann, wenn das Gerät ausgeschaltet ist. Nach dem der Rückwärtsgang wieder ausgelegt wurde, startet das Gerät wieder die zuvor benutzte Anwendung oder Funktion.

EINGESCHRÄNKTE MEDIENWIEDERGABE

ESX Einbauvideo.avi Video-Anzeige ist während der Fahrt deaktiviert. 1:28/5:04 Zufällig Wiederholen

Zu Ihrer eigenen Sicherheit und der Ihrer Mitreisenden ist eine Bildwiedergabe während der Fahrt bei DVD/Film/TV/AV-Anwendungen beschränkt und das Gerät spielt nur die Tonspur des jeweiligen Mediums ab. Wenn Sie weitere Bildschirme im Fondbereich installiert haben, ist es möglich dort das Videosignal auch während der Fahrt wiederzugeben.

Hinweis für weitere Audio/Video-Ausgänge:

Mithilfe des Anschlusskabels G71-MNV0011 (siehe Seite 5) ist es möglich weitere Geräte anzusteuern (Audio/Video-Signale). Die Medienquelle ist immer die, welche gerade am ESX-Gerät wiedergegeben wird.

Wenn die folgenden Hinweise zur Fehlerbehebung nicht zur Lösung des jeweiligen Problems führen und die Fehlfunktion weiter besteht, wenden Sie sich bitte an einen autorisierten Reparatur-oder Installationsservice. Öffnen Sie keinesfalls das Gerät oder versuchen Sie es nicht selbst zu reparieren. Dies könnte das Gerät und elektronische Komponenten in Ihrem Fahrzeug ernsthaft beschädigen bzw. könnte dadurch die Garantieleistung des Geräts verfallen.

Probleme Gründe		Gegenmaßnahmen
StartvorgangDas Gerät lässt sich nicht einschalten.	Bedienfehler bei ausgeschalteter Zündung (nur bei Modell VN630D).	Um das Gerät mit ausgeschalteter Zündung anzuschalten, drücken und halten Sie die Power-Taste bzw. Drehregler am Gerät für etwa 2 Sekunden. Das Gerät schaltet sich dann automatisch nach 30 Minuten ab.
	Die Gerätesicherung oder eine Sicherung in der Fahrzeugelektronik ist defekt.	Tauschen Sie die defekte Sicherung gegen eine neue gleichen Typs mit gleichem Sicherungswert.
Ohne FunktionDas Gerät geht einfach aus. Das Gerät schaltet nach 30 Minuten automatisch ab, wenn die Zündung (ACC) nicht angeschaltet ist (nur bei Modell VN630D).		Schalten Sie die Zündung (ACC) wieder ein. Prüfen Sie die Installation, Zündungsplus ist zwingend erforderlich
BildschirmUngenaue oder verzögerte Eingabe der Touchscreen-Funktion.	Der Touchscreen-Bildschirm ist nicht richtig kalibriert.	Kalibrieren Sie den Touchscreen-Bildschirm neu unter dem Menü Apps - Optionen - System.
	Das Gerät öffnet oder verarbeitet gerade eine Anwendung.	Warten Sie kurz bis der Vorgang abgeschlossen ist.
Bildschirm ist schwarz. Die Bildschirmanzeige ist deaktiviert. Tippen Sie auf den Bildschirm.
TonEs ist kein Ton über das Soundsystem des Fahrzeugs zu hören.	Die Verkabelung wurde nicht korrekt durchgeführt oder eines der Kabel ist defekt.	Überprüfen Sie die Verkabelung und ersetzen gegebenenfalls ein defektes Kabel durch ein neues.
	Eine der Audioeinstellungen ist nicht korrekt oder es liegt eine Inkompatibilität zum Soundsystem des Fahrzeugs vor.	Überprüfen Sie Audioeinstellungen im Menü Apps - Audio - Erweitert. Gehen Sie dort Schritt für Schritt die Einstellungen durch und testen Sie die Funktionen.
Der Ton ist verzerrt, übersteuert oder es sind starke Nebengeräusche zu hören.	Die Equalizer-Einstellungen bzw. die Lautstärkevoreinstellungen der einzelnen Anwendungen sind ungünstig eingestellt.	Überprüfen Sie Audioeinstellungen im Menü Apps - Audio bzw. Erweitert. Korrigieren Sie die Einstellungen nach unten und testen ob sich der Ton verbessert.
CD/DVD-WiedergabeDas DVD-Menü kann nicht geöffnet werden.	Der Datenträger unterstützt keine Menüführung oder ist ein Plagiat.	Legen Sie einen anderen Datenträger ein.
Die Bilddarstellung bei der Wiedergabe ist fehlerhaft.	Helligkeit, Kontrast oder Farbsättigung sind zu niedrig eingestellt.	Stellen Sie diese unter den DVD Player-Einstellungen neu ein.
Fehlerhafte oder gestörte Wiedergabe einer DVD.	Der Datenträger ist nicht korrekt eingelegt.	Legen Sie den Datenträger erneut mit dem Aufdruck nach oben ein.
	Der Datenträger ist zerkratzt, defekt oder verformt.	Legen Sie einen anderen Datenträger ein.
	Das Datenträgerformat ist nicht mit dem Gerät kompatibel.	Legen Sie einen anderen Datenträger ein.
Optionale angschlossene Geräte (iPodTM/TV-Tuner etc.)Das angeschlossene Gerät funktioniert nicht.	Das Gerät ist nicht korrekt angeschlossen bzw. das Anschlusskabel ist defekt.	Überprüfen Sie die Verkabelung und ersetzen Sie gegebenenfalls ein defektes Kabel durch ein neues.
	Das Gerät ist nicht kompatibel. Führen Sie gegebenenfalls ein Software-Update durch oder probieren Sie ein anderes Gerät aus.
USB-Stick bzw. MicroSD-Karte wird nicht erkannt.	Falsches Speicher- oder Datenformat. Formatieren Sie den Datenträger auf das MS-DOS-Dateisystem FAT32, mit max. 32GB Dateigröße oder auf das mit Windows CE-kompatible Format exFAT.
NavigationDie Navigations-Anwendung startet nicht.	Die Software ist nicht mit dem Gerät kompatibel.	Überprüfen Sie die Software auf Kompatibilität zu Windows CE 6 oder Sie benutzen eine kompatible Version.
	Die Software wurde auf dem Gerät nicht richtig installiert.	Überprüfen Sie die Einstellungen unter Apps - Optionen - System und korrigieren Sie gegebenenfalls den Navi-Software-Pfad.
	Die Lizenz der installierten Software bzw. die Nutzungsdauer ist abgelaufen.	Kontaktieren Sie den Hersteller der Software.
Das Gerät findet Ihren aktuellen Standort nicht bzw. die Routenführung ist gestört.	Die beiliegende GPS-Antenne ist nicht korrekt oder gar nicht angeschlossen.	Schließen Sie die GPS-Antenne korrekt an oder ersetzen diese im Falle eines Defekts.
	Sie befinden sich in einem Gebiet mit schwachem oder keinem GPS-Signal, wie z.B. in einem Tunnel oder auf einer entlegenen Straße.	Fahren Sie weiter bis das GPS-Signal wieder verfügbar ist.
Die Routenführung entspricht nicht dem tatsächlichen Straßenverlauf bzw. die dargestellte Karte ist fehlerhaft.	Die Navigationssoftware ist nicht auf dem neuesten Stand.	Aktualisieren Sie die Software bzw. kontak-tieren Sie den Hersteller der Software.
Das Navigationssystem wählt nicht den kürzesten Weg.	Die Navi-Software berücksichtigt viele Faktoren bei der Festlegung einer Route, wie z.B. die Beschaffenheit der Straßen, Verkehrsregeln, Einbahnstraßen usw.	In der Regel wählt die Navigationssoftware eine Route, welche einen guten Kompro-miss darstellt und meist am schnellsten zum Ziel führt.
Auf der angezeigten Landkarte ist nichts zu sehen.	Die Anzeige der Landkarte ist unter Umständen auf eine zu große oder zu kleine Anzeigegröße eingestellt.	Ändern Sie das Verhältnis der Anzeigegröße, um die angezeigte Landkarte wieder richtig zu sehen.
	Kurzzeitiger Verlust des GPS-Signals. Fahren	Sie weiter bis das GPS-Signal wieder verfügbar ist.
Radio FM/UKWIm Sendersuchlauf-Modus wird kein Sender angewählt oder nur wenig Sender sind verfügbar.	Unter PTY ist eine Sender-Kategorie eingestellt, die im augenblicklichen Gebiet nicht verfügbar ist.	Wählen Sie unter PTY „None“. Damit de-aktivieren Sie die Sendersuche nach einer bestimmten Kategorie.
	AF oder TA ist aktiviert Deaktiveren Sie die AF und TA Funktion und starten Sie den Suchlauf erneut
	Antennenanlage nicht in Ordnung Prüfen Sie die Steckverbindung der Original-Antenne am Radio bzw. prüfen Sie die KFZ-Antennenanlage
E-LINKKeine Verbindung. Folgen Sie den Hinweisen Schritt für Schritt auf Seite 31.		Generell sollte Android ab Version 4.0.3 funktionieren.
	Das Android Gerät ist nicht kompatibel. Verwenden Sie ein anderes Android Gerät.
Kein Ton. Keine Bluetooth-Verbindung. Aktivieren Sie Bluetooth und koppel Sie das		Gerät. Beachten Sie, dass bei einer E-LINK Kopplung auch eine Bluetooth-Verbindung für die Tonausgabe hergestellt werden muss.
Bluetooth/TelefonKeine Verbindung bzw. Koppeln der Geräte möglich.	Die Bluetooth-Funktion ist am Telefon deaktiviert.	Aktivieren Sie Bluetooth in den Einstellungen Ihres Telefons.
	Bluetooth ist am Telefon aktiviert aber nicht auf „sichtbar“ gestellt.	Stellen Sie das Telefon in den Einstellungen auf „sichtbar“.
	Der Bluetooth-Standard des Telefons ist nicht kompatibel.	Benutzen Sie ein kompatibles Telefon.
	Zu viele Bluetooth-Geräte sind im Gerät registriert.	Löschen Sie nicht mehr benötigte Geräte aus dem Speicher.
Bluetooth-Verbindung ist zu leise. Die Lautstärke-Einstellung am verbundenen Gerät ist zu gering eingestellt		Erhöhen Sie die Lautstärke am verbundenen Gerät (Siehe Anleitung des jeweiligen Gerätes).
Keine Bluetooth Audiowiedergabe. Die Bluetooth-Audiowiedergabe ist am Telefon deaktiviert.		Aktivieren Sie Funktion in den Einstellungen Ihres Telefons.
	Der Bluetooth-Standard des Telefons ist nicht kompatibel.	Benutzen Sie ein kompatibles Telefon.
Adressbuch wird nicht übernommen.	Das Telefon unterstützt den Standard nicht.	Keine, Ihr Telefon ist veraltet.
	Das Telefon erlaubt den Zugriff auf das Telefonbuch per Bluetooth nicht	Ändern Sie die Einstellungen am Telefon (Siehe Anleitung des jeweiligen Gerätes).
Front-/RückfahrkameraEs ist kein Bildsignal auf dem Bildschirm zu sehen.	Die Kamera wurde nicht korrekt an das Gerät angeschlossen.	Überprüfen Sie die Verkabelung auf etwaige Fehler.
	Die Kamera wurde nicht korrekt installiert. Überprüfen Sie die Installation auf etwaige Fehler.
	Falsches Kamera-Video-Format oder inkompatibles Modell.	Ersetzen Sie die Kamera durch ein kompatibles Modell oder prüfen Sie die Bedienungsanleitung der Kamera.
Das Gerät ist ausgeschaltet, doch das Kamerabild wird beim Einlegen des Rückwärtsgangs auf dem Bildschirm gezeigt und das Gerät lässt sich nicht bedienen.	Die Rückfahrkamera hat sicherheitsbedingt Vorrang und startet auch bei ausgeschaltetem Gerät die Übertragung.	Erst nachdem der Rückwärtsgang wieder ausgelegt wurde, ist das Gerät wieder bedienbar und kann gestartet werden.
FahrerinformationssystemKeine oder fehlerhafte Darstellung.	Ihr Fahrzeug ist dafür nicht vorbereitet oder es liegt ein CANBUS-Fehler vor.	Suchen Sie einen spezialisierten Fachhändler auf.
MultifunktionslenkradKeine oder nur fehlerhafte Bedienung des Geräts möglich.	Ihr Fahrzeug ist dafür nicht vorbereitet, oder die Lenkradfernbedienung ist nicht kompatibel.	Beachten Sie die Hinweise auf S.41. Suchen Sie einen spezialisierten Fachhändler auf.

Wichtige Hinweise

Aus Sicherheitsgründen sollten Sie den Einbau besser einem qualifizierten Fachmann überlassen. Sprechen Sie mit Ihrem Car-Audio-Händler. Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor dem Einbau:

1. Dieses Gerät kann nur mit einer 12 V/DC-Stromversorgung mit negativer Masse verwendet werden.
2. Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
3. Ziehen Sie den Schlüssel aus dem Zündschloss. Klemmen Sie dann aus Sicherheitsgründen den Masseanschluß der Batterie vor dem Einbau ab. Schließen Sie niemals das Batteriekabel (gelb) und das Zündkabel (rot) an die Karosserie des Fahrzeugs oder an das Massekabel (schwarz) an. Isolieren Sie alle nicht angeschlossenen Kabel mit Klebeband.
4. Bitte achten Sie stets auf die korrekte Polarität der Anschlüsse.
5. Bitte modifizieren Sie keine Kabelsätze oder Anschlüsse des Geräts oder des Fahrzeugs, andernfalls könnte der Garantieanspruch davon beeinträchtigt werden.
6. Stellen Sie sicher, dass Sie nach der Installation dieses Gerät an Karosserie am Massekabel erden.
7. Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
8. Achten Sie unbedingt darauf, dass keine Kabel gequetscht werden oder einen Kurzschluss verursachen.
9. Verlegen Sie keine Kabel vor den Airbags z.B. im Armaturenbrett oder in einer Art und Weise, dass diese in ihrer Funktion beeinträchtigt werden.
10. Während Sie das Gerät im Armaturenbrett Ihres Fahrzeugs installieren, berühren Sie keinesfalls die Metallteile des Geräts während und kurz nach ihrer Nutzung. Die Metallteile wie der Kühlkörper des Gehäuses können sehr heiß werden.
11. Halten Sie alle Kabel von Hitze abführenden Metallteilen entfernt.
12. Schließen Sie niemals die Lautsprecherkabel an die Karosserie des Fahrzeugs bzw. an das Massekabel (schwarz) an oder schalten diese parallel.
13. Wenn Ihr Fahrzeug-Kabelbaum nicht mit einem Zündanschluss ausgestattet ist, schließen Sie das Zündkabel (rot) an die Klemme im Sicherungskasten des Fahrzeugs an, welches die 12 V/DC Stromversorgung liefert und durch Drehen des Zündschlüssel ein- und ausgeschaltet wird.
14. Nachdem das Gerät installiert wurde, prüfen Sie ob die Bremslichter, Blinker, Scheibenwischer usw. des Fahrzeugs richtig funktionieren. Schließen Sie dann den Masseanschluss wieder an der Batterie an.
15. Wenn die Sicherung defekt ist, stellen Sie zunächst sicher, dass kein Kabel Kontakt mit der Karosserie hat. Dann ersetzen Sie die defekte Sicherung (10 A) durch eine neue, welche den gleichen Sicherungswert besitzt.

Einbau ins Armaturenbrett

Armaturenbrett

Schließen Sie alle erforderlichen Anschlüsse (5-14) am Haupt Doppel-DIN Montagerahmen Hauptgerät Biegen Sie die entsprechenden Metall-Laschen Doppel-DIN Zierblende

Biegen Sie die entsprechenden Metall-Laschen um den Montagerahmen gut zu befestigen.

Empfohlenes Zubehör:

In einigen wenigen Fällen wird ein kleinerer

schmalerer Einbaurahmen benötigt.

Außenmaß: 102 mm hoch, 189 mm breit

Wichtiger Hinweis: In der Regel benötigt dieses Gerät einen Doppel-DIN Einbauschacht sowie genormte ISO Strom/Lautsprecheranschlüsse. Beachten und Prüfen Sie unbedingt die korrekte Belegung von Dauerplus (ISO Kammer A4), Zündungplus (ISO Kammer A7) sowie Masse (ISO Kammer A8), selbst bei vorhandenen ISO Anschlüssen! Verwenden Sie entsprechend fahrzeugspezifische Adapter aus dem Zubehörhandel.

AM/FM Antenne 7 Audio / Video / AV-Eingänge 11 Audio / Video-Ausgänge 5 Systemstecker auf ISO oder 6 Systemstecker auf offene Kabel A8 A6 A4 A2 A7 A5 A3 A1 B8 B6 B4 B2 B7 B5 B3 B1 QUICK CHARGE USB-Schnellade- Anschluss 8 Audio-Ausgänge mit Einschaltleitung GPS Antenne 14 Kamera-Anschlüsse 9 Externes BT-Mikrofon Div. System-Anschlüsse 10 13 14 Gerätesicherung (10 A) USB-Anschluss 12 Nur VN630W besitzt 2 USB-Anschlüsse

5 Belegung des Systemsteckers auf ISO

ISO STECKER OFFENE KABEL

PIN FARBE FUNKTION
A4	Gelb Batterie +12V
A5	Blau 12Vf. Antennenverstärker (max. 100mA)
A6	Orange Beleuchtung
A7	Rot Zündungsplus (AAC)
A8	Schwarz Masse
B1	Lila Lautsprecher hinten rechts +
B2	Lila/Schwarz Lautsprecher hinten rechts –
B3	Grau Lautsprecher vorne rechts +
B4	Grau/Schwarz Lautsprecher vorne rechts –
B5	Weiß Lautsprecher vorne links +
B6	Weiß/Schwarz Lautsprecher vorne links –
B7	Grün Lautsprecher hinten links +
B8	Grün/Schwarz Lautsprecher hinten links –

FARBE	FUNKTION
Gelb	CAN-HIGH (weiteres Zubehör benötigt)
Gelb/Schwarz CAN	-LOW (weiteres Zubehör benötigt)
Grün	Eingang für Rückfahrsignal
Pink	Eingang für Handbrems-Signal
Rot/Weiß	Lenkradfernbedienung Eingang Analog AD0
Grün/Weiß	Lenkradfernbedienung Eingang Analog AD1
Blau	Remote Ausgang (max. 500mA)

6 Belegung des Systemsteckers auf offene Kabel

BESCHR. FARBE FUNKTION
BATT	Gelb	Batterie +12V
ANT CONT	Weiß 12V f. Antennenverstärker (max. 100mA)
ILL Orange	Beleuchtung
ACC	Rot	Zündungsplus (AAC)
GND	Schwarz	Masse
RR+	Braun	Lautsprecher hinten rechts +
RR-	Braun/Schwarz	Lautsprecher hinten rechts –
FR+	Grau Lautsprecher vorne rechts +
FR-	Grau/Schwarz	Lautsprecher vorne rechts –
FL+	Weiß Lautsprecher vorne links +
FL-	Weiß/Schwarz	Lautsprecher vorne links –
RL+	Lila	Lautsprecher hinten links +
RL-	Lila/Schwarz	Lautsprecher hinten links –
CAN-RX	Violet/Weiß	CAN-HIGH (weiteres Zubehör benötigt)
CAN-TX	Brau/Weiß	CAN-HIGH (weiteres Zubehör benötigt)
REVERSE	Grün Eingang für Rückfahrsignal
BRAKE	Pink	Eingang für Handbrems-Signal
AD0	Rot/Weiß	Lenkradfernbedienung Eingang Analog
AD1	Grün/Weiß	Lenkradfernbedienung Eingang Analog
AMP-CONT Grün Remote Ausgang (max. 500mA)

Belegung der Zubehörstecker

Audio / Video / AV Eingänge G71-AUD0205

Kabelname Stecker/Farbe Funktion im Gerät

AV1-L-IN RCA weiß AV Audio links im AV/TV Menü

AV1-R-IN RCA rot AV Audio rechts im AV/TV Menü

AV1-V-IN RCA gelb AV Video im AV/TV Menü

AV2/TV-L-IN RCA weiß AV2 Audio links im AV/TV Menü

AV2/TV-R-IN RCA rot AV2 Audio rechts im AV/TV Menü

AV2/TV-V-IN RCA gelb AV2 Video im AV/TV Menü

AV3/AUX1-L-IN RCA weiß AV3 Audio links im AV/TV Menü

AV3/AUX1-R-IN RCA rot AV3 Audio rechts im AV/TV Menü

AV3-V-IN/VIDEO RCA gelb AV3 Video im AV/TV Menü

+12V OUT gelb 12V Ausgang

Spannungsversorgung für externe Geräte wie z.B. DVB-T Tuner. Maximale Stromaufnahme 500 mA.

GND	schwarz
TV-CONT-OUT	braun
BRAKE IN	rosa

Masseleitung zu +12V OUT

Steuerleitung für spez. ESX Geräte. Bitte nicht verwenden!

Schließen Sie hier das Handbremssignal an das Gerät an.

Das Kabel liefert ein Massesignal, wenn die Handbremse betätigt ist.

Audio-Ausgänge mit Einschaltleitung G71-MNV0012

Kabelname Stecker/Farbe Funktion im Gerät

FL-OUT RCA weiß	Vorverstärkerausgang Vorne Links
FR-OUT	RCA rot Vorverstärkerausgang Vorne Rechts
RL-OUT	RCA weiß Vorverstärkerausgang Hinten Links
RR-OUT	RCA rot Vorverstärkerausgang Hinten Rechts
SUBWOOFER-OUT	RCA braun	Vorverstärkerausgang Subwoofer (Mono)
CENTER-OUT	RCA gelb Ohne Funktion
AMP-CONT-OUT	grün	Remote Ausgang12V Ausgangsspannung zum Einschalten eines externen Verstärkers. Maximale Stromaufnahme 500 mA.

Div. System-Anschlüsse G71-WHE0083

Kabelname Stecker/Farbe Funktion im Gerät

Uart/+5V OUT	schwarzer Stecker	Reserviert. Bitte nicht verwenden!
SWC1IN	rot-weiß	Für analoges Lenkradsignal.
SWC2IN	grün-weiß	Für analoges Lenkradsignal.
ILL IN	orange	Lichtsignal „ILL“ Eingang.
ANT-POWER OUT	gelb	12V Ausgang für UKW-Antennenverstärker. Achtung! Spannung wird nur bei aktiver UKW- und DAB-Funktion des Geräts ausgegeben. Max. Stromaufnahme 100 mA.

Kamera Anschlüsse G71-CCD0072

Kabelname Stecker/Farbe Funktion im Gerät

CCD-CVBS-IN RCA gelb Videosignal-Eingang der Rückfahrkamera

FRONT-CCD-IN RCA gelb Videosignal-Eingang der Frontkamera

REVERSE IN blau Rückwärtsgangsignal-Eingang.

Das ESX Radio schaltet auf den „CCD-CVBS-IN“ Eingang um, sobald an „REVERSE IN“ 12V anliegen und „CCD-Kamera“ im Menü „Optionen“ unter „Bildschirm“ eingeschaltet ist.

CCD-POWER OUT gelb 12V Ausgang für die Stromversorgung einer

Nachrüst-Rückfahrkamera mit max. 100mA. 12V werden ausgegeben, sobald an „REVERSE IN“ 12V anliegen.

FRONT CCD-POWER OUT rot 12V Ausgang für die Stromversorgung einer

Nachrüst-Frontkamera, max. 500mA. 12V werden ausgegeben, sobald das ESX Gerät in Betrieb ist. Stellen Sie sicher, dass Ihre Kamera für den Dauerbetrieb geeignet ist.

GND schwarz Masseanschluss der Stromversorgung einer optionalen

Kamera (Front u. Rear).

Wichtiger Hinweis: Schließen Sie das Rückwärtsgang-Signal (12V sobald der Rückwärtsgang eingelegt ist, z.B. auch vom Rückfahrscheinwerfer) des Fahrzeuges an „REVERSE“ (blaues Kabel) an. Die „GND“ sowie „CCD-POWER OUT“ Kabel müssen nicht zwingend angeschlossen werden, können aber als Stromversorgung für die Kamera verwendet werden.

Aktivieren sie abschließend den Punkt „CCD-Kamera“ unter APPS -> OPTIONEN-> „Bildschirm“.

Bedienhinweis: Ist der Rückwärtsgang eingelegt, lässt das Gerät keine andere Bedienung zu, alle Tasten (außer Lautstärkeregelung) werden aus Sicherheitsgründen blockiert. Ist das Gerät ausgeschaltet und der Rückwärtsgang wird eingelegt, lässt sich deshalb das Gerät auch nicht einschalten.

Frontkamera

Schließen sie das Videosignal Ihrer Kamera per Cinch an die gelbe Cinchbuchse „FRONT CCD IN“an.

Schalten Sie im Menü „AV/TV“ mit dem Button „Kamera“ bzw „Front Kamera“ auf die Kamera um.

Audio/Video-Ausgänge G71-MNV0011

Kabelname	Stecker/Kabelfarbe
AUDIO L OUT/ZONE-1	RCA weiß
AUDIO R OUT/ZONE-1	RCA rot
V-OUT1/ZONE-1	RCA gelb
AUDIO L OUT/ZONE-2	RCA weiß
AUDIO R OUT/ZONE-2	RCA rot
V-OUT2/ZONE-2	RCA gelb

Wichtiger Hinweis: Anschluss für z.B. Kopfstützen-Monitore im Fond. An den Audio/Videoausgängen liegt immer das gleiche Signal an welches gerade am ESX-Gerät abgespielt wird. Eine unabhängige Quellenwahl ist nicht möglich.

EINBAUTIPPS

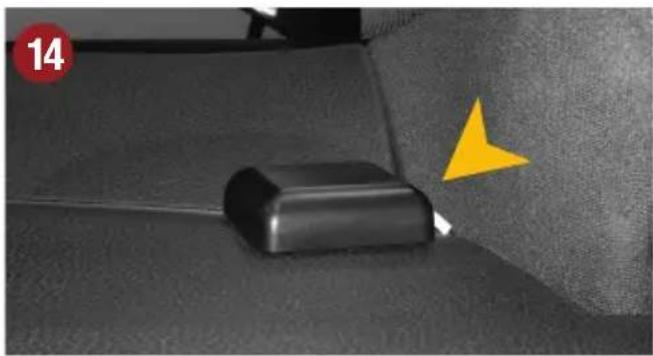

Die GPS Antenne (14) muss waagerecht, nach Möglichkeit vorne auf dem Armaturenbrett montiert werden (auf freie Sicht zum Himmel achten). Bei einer metallbedampften Scheibe ist kein Empfang möglich. Falls eine werksseitige GPS-Antenne mit dem denselben Steckertyp (Fakra) bereits vorhanden ist, kann diese verwendet werden. Die Installation der beiliegenden GPS Antenne entfällt.

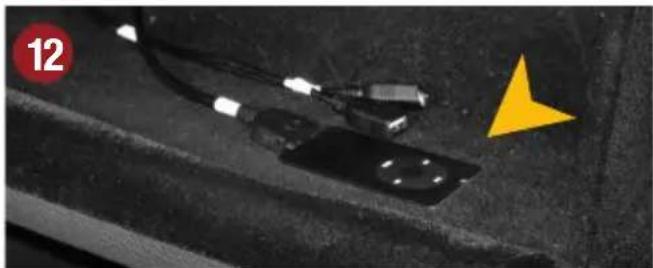

Verlegen Sie die Kabel (12) an den gewünschten Einbauort, wie z.B. im Handschuhfach. Gegebenenfalls müssen dafür Öffnungen gebohrt werden.

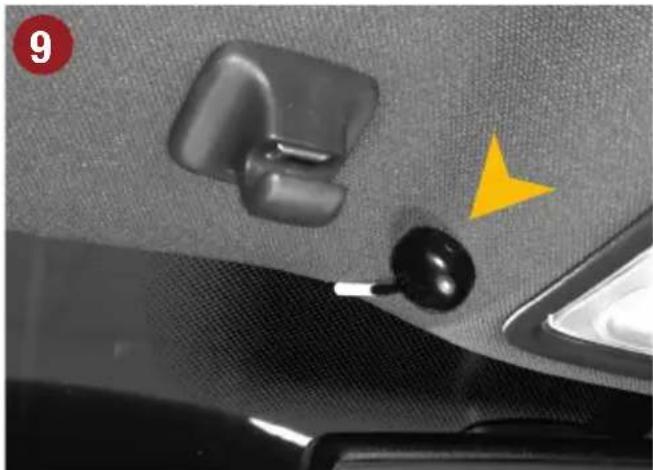

Das Gerät besitzt ein internes Mikrofon. Für eine noch bessere Übertragungsqualität können Sie das beiliegende Mikrofon (9) an einem geeigneten Montagepunkt wie z.B. an der A-Säule (Fahrerseite) oder am Dachhimmel bei der Innenraumleuchte anbringen.

Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mikrofon ist nicht kompatibel mit dem ESX Gerät.

Handbremsen-Anschluss:

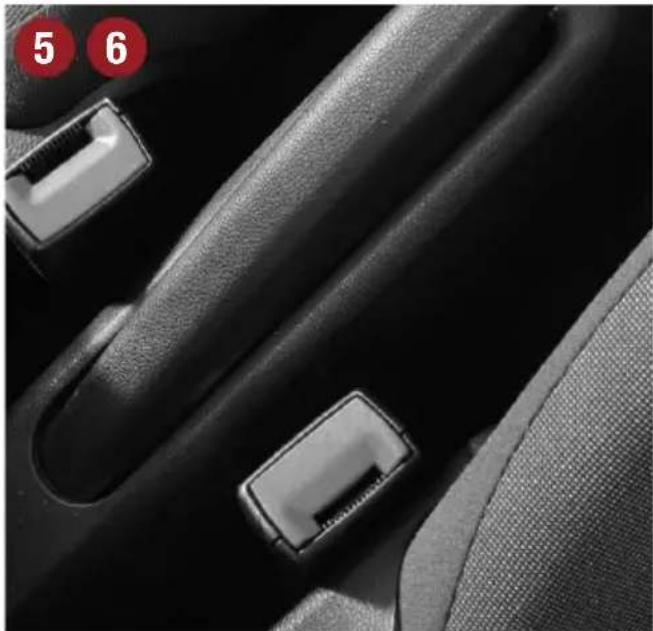

Das Handbremssignal muss an das beiliegende Kabel (5 oder 6, BRAKE IN) angeschlossen werden. Das Signal muss bei angezogener Handbremse auf Masse liegen. Bitte wenden Sie sich für eine korrekte und gefahrlose Installation an Ihre KFZ-Fachwerkstatt! Gemäß den gesetzlichen Bestimmungen darf das Gerät eine DVD bzw. Videowiedergabe auf dem Hauptbildschirm nur bei angezogener Handbremse wiedergeben.

Das Anschlusskabel darf deshalb nicht dauerhaft auf Masse angeschlossen werden. Während der Fahrt wird der Bildschirm zur Vermeidung von Unfällen durch Unachtsamkeit dunkel geschaltet. Die Videoausgänge (11) sind hiervon nicht betroffen.

Pflege und Wartung

Dieses Gerät verfügt über hochpräzise und empfindliche Technik und sollte stets mit Vorsicht behandelt werden. Bitte beachten Sie die folgenden Tipps, um die Garantieleistung nicht zu gefährden und die Lebensdauer des Gerätes zu verlängern.

• Kinder unter 12 Jahren sollten das Gerät nicht bedienen. Halten Sie das Gerät selbst, sowie alle Zubehörteile von Kleinkindern fern.
• Halten Sie das Gerät und seine Umgebung trocken. Die Einwirkung von Wasser, Flüssigkeiten oder Feuchtigkeit kann zu Schäden am Fahrzeug, am Gerät selbst oder zu Verletzungen führen.
• Setzen Sie das Gerät und seine Komponenten nicht übermäßiger Hitze aus. Ist das Gerät sehr hohen Temperaturen ausgesetzt, könnte die Lebensdauer der elektrischen Komponenten beeinträchtigt werden.
• Setzen Sie das Gerät und seine Komponenten nicht übermäßiger Kälte aus. Extreme Temperaturschwankungen können Feuchtigkeit im Inneren des Gerätes oder das Brechen bestimmter Komponenten im Innern des Geräts verursachen.
• Lassen Sie das Gerät nicht fallen und vermeiden Sie heftige Stöße oder übermäßiges Schütteln.
• Reinigen Sie das Gerät keinesfalls mit starken chemischen Reinigungsmittel, Verdünner oder Wasser. Benutzen Sie dafür am besten ein leicht angefeuchtetes Baumwolltuch mit sanfter Oberfläche.
• Tauschen Sie eine defekte Sicherung nur gegen ein neues Exemplar mit identischen Werten. Bevor Sie eine defekte Sicherung austauschen, überprüfen Sie zunächst was die Ursache für den Kurzschluss war. Überprüfen Sie zunächst die Kabel der Spannungsversorgung. Sollte die Sicherung erneut defekt gehen, liegt ein Fehlfunktion im Gerät vor. Wenden Sie sich dann bitte an einen autorisierten Fachhändler.

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung im jeweiligen Land.

Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatastrophen, jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigt, weil in inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen. Schäden am Betriebssystem oder Datenverluste, welche durch Fehlbedienung oder durch Fremdsoftware bzw. durch Computerviren verursacht wurden, sind ebenfalls von der Garantie ausgeschlossen.

Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an den Fachhändler, von dem Sie das Produkt gekauft haben.

Wichtiger Hinweis:

Bei Verlust oder Beschädigung der Micro-SD-Speicherkarte, auf der sich die Navigationssoftware befindet, erlischt die dazu gehörende Navigationskarten-Lizenz. In diesem Fall muss eine neue Software-Lizenz zusammen mit einer neuen Micro SD-Speicherkarte erworben werden.

Rechtliche Hinweise

• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
• Das Benutzerhandbuch wurde mit der größtmöglichen Sorgfalt erstellt.
• Sollten Sie das Gerät entsorgen müssen, sollten Sie beachten, dass Elektrogeräte nicht im Hausmüll entsorgt werden dürfen. Entsorgen Sie das Gerät in einer geeigneten Recycling-Einrichtung und beachten Sie dabei die lokalen Müllverordnungen. Sie können sich dazu bei Ihren kommunalen Behörden oder im Fachhandel informieren lassen.
• Technische Änderungen und Irrtum vorbehalten.

Aufgrund fortlaufender Weiterentwicklungen ist es möglich, dass die in diesem Benutzerhandbuch enthaltenen Hinweise und Informationen nicht vollständig dem Auslieferungszustand des Geräts entsprechen.

Besuchen Sie deshalb in regelmäßigen Abständen www.esxnavi.de im Internet, um etwas über etwaige Zusatzinformationen und Software Updates zu erfahren.

Kundenservice

In der Regel sollte die Montage und Installation des Geräts von einem geschulten und technisch versierten Spezialisten durchgeführt werden.

Wenden Sie sich bei Problemen mit dem Gerät an Ihren Fachhändler oder an die Serviceabteilung von Audio Design unter Tel. +49 7253 - 94 65 95 oder per E-Mail an [e-mail].

Konformitätserklärung

Inverkehrbringer:

Audio Design Lautsprecher Vertriebs GmbH

Am Breilingsweg 3, DE-76709 Kronau

Hiermit erklärt die Audio Design GmbH, dass sich dieses Gerät ESX VN630D bzw. VN630W in Übereinstimmung mit den grundlegenden Anforderungen und relevanten Vorschriften der folgenden Richtlinie befindet:

R&TTE Richtlinie 1999/5/EG

Die vollständige Konformitätserklärung ist einzusehen unter www.esxnavi.de/ce

NOTIZEN

NOTIZEN
