BEDIENUNGSANLEITUNG HIF RCD400 GRUNDIG

Fernbedienung ......6

Verstärker 7

Radio....8-10

CD....11-12

Uhr und Timer....13

Wichtige informationen......14

English

Installation ....15

Deutsch......Seite 4 D

English......page 15 GB

• Wollen Sie Ihr System in Regalwänden, Schränken, etc., aufstellen, sorgen Sie bitte für ausreichende Belüftung des Gerätes. Ein Freiraum von mindestens 3 cm seitlich und oberhalb der Anlage sowie 5 cm an der Rückseite sind empfehlenswert.
• Verlegen Sie Netzkabel möglichst entfernt von den Tonsignal- und Lautsprecher-Leitungen, um störende Einstrahlungen zu vermeiden.
• Achten Sie beim Anschließen auf die Kennzeichnungen der Leitungen bzw. Buchsen- oder Rückwand-Beschriftungen, um ein Vertauschen der Anschlüsse zu vermeiden. Ein Verpolen der Anschlüsse kann den Klangeindruck erheblich beeinträchtigen.

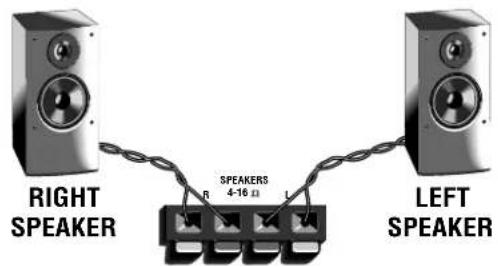

Anschließen der Lautsprecher

Um die Qualität der Wiedergabe und Leistung dieses Gerätes voll nutzen zu können, sind entsprechend belastbare und wertige Lautsprecherboxen erforderlich. Dabei sollten die Lautsprecher-boxen eine Impedanz zwischen 4 und 16 Ω aufweisen. Die maximale Leistung gibt der Verstärker an 4 Ω-Boxen ab. Achten Sie auf die feinen Drähte der Anschluß-Litzen. Es dürfen keine Drähte seitlich abstehen. Diese können Kurzschlüsse verursachen.

Wichtig:

Wichtig ist auch der seitenrichtige Anschluß der Lautsprecherboxen.

• Der vom Hörer aus gesehen rechte Lautsprecher muß mit der Klemme R (rechter Kanal) verbunden sein, der linke Lautsprecher mit der Klemme L (linker Kanal).
• Eine der beiden Adern des Lautsprecherkabels ist mit einer Farbe oder einer Rille gekennzeichnet. Die gekennzeichnete Ader wird an die rote Klemme angeschlossen, die Ader ohne Kennzeichnung an die schwarze Klemme.
• Achten Sie darauf, daß alle Lautsprecher auf die gleiche Weise angeschlossen werden.

RIGHT SPEAKER SPEAKERS 4-16 L LEFT SPEAKER

Netzanschluß

• Schließen Sie Ihr Gerät nur an Wechselspannung 230 V\~, 50/60 Hz an.
• Überprüfen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt.
• Ist dies nicht der Fall, wenden Sie sich an Ihren Händler oder an die Service-Stelle.

Antennenanschluß

Für beste Empfangsqualität, insbesondere bei FM-Stereo Sendungen, ist eine leistungsfähige Antennen-Anlage unerläßlich (Breitbandkabel-Anschluß, Einzelantenne oder Gemeinschafts-Antenne).

FM 75 Ω

• Die Buchse FM 75 Ωdient zum Anschluß des Geräts an eine Gemeinschaftsantenne, ein Breitbandkabelsystem oder an eine UKW-Außenantenne mit einer Impedanz von 75 Ohm.
• Falls keine dieser Anschlußmöglichkeiten zur Verfügung stehen sollte, können Sie den mitgelieferten Antennendraht für Ortssender benutzen (jedoch möglicherweise mit mangelhafter Empfangsqualität). Diese Wurfantenne INAsollte aber in der Länge nicht verändert werden.

AM LOOP ANTENNA

• Für AM-Empfang die mitgelieferten Drähte mit den Antennen-Anschlußklemmen AM LOOP ANTENNA verbinden und die Antenne so positionieren, daß ein möglichst guter Empfang erreicht wird.
• Anstelle der Rahmen-Antenne können an diese Buchsen auch Hochanterne Yund Erde ‡angeschlossen werden.

Anmerkung: Die Rahmenantenne nicht auf das Gerät stellen, da das Gerät einen Rechnerbaustein enthält der Störsignale erzeugt.

Anschluß der Programmquellen

Schalten Sie zum Anschließen der Signalquellen alle beteiligten Geräte aus. Achten Sie auf den richtigen Anschluß der Stereo-Kanäle:

R: rechts (rot) L: links (weiß).

TAPE Verbinden Sie die LINE IN-Buchsen Ihres Cassetten-Decks, Tonbandgerätes oder DAT-Recorders mit den Buchsen TAPE OUT. Verbinden Sie die LINE OUT-Buchsen Ihres Cassetten-Decks, Tonbandgerätes oder DAT-Recorders mit den Buchsen TAPE IN.

POWER STOP OPEN/CLOSE PAUSE PLAY SEARCH/TUNING SKIP/STATION TUNER BAND CD TAPE/AUX DEFEAT VOLUME LOUDNESS GRUNDIG 503.400 MHz RDS STOP SHUFFLE MONO REPEAT ANT/CABLE EDIT CANCEL MEMORY HEADPHONES TREBLE BASS BALANCE 59.8 BRYERR 3 INFO SHUFFLE MONO REPEAT ANT/CABLE DATA CONTROL MEMORY TURNO BAND VOLUME LOADNESS TRECLE INVOICE READWHOLES

D

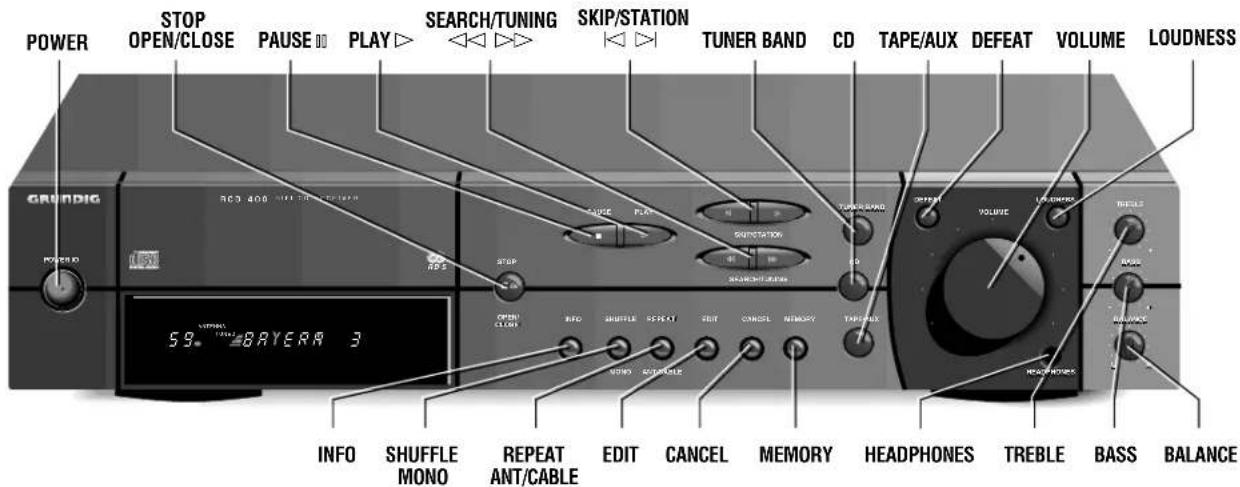

Vorderseite des CD-Receivers

POWER Mit dieser Taste wird das Gerät ein- oder auf Bereitschaft geschaltet

□ STOP/ Mit dieser Taste beenden Sie alle Funktionen und öffnen

.△ OPEN/CLOSE und schließen Sie die CD-Schubladeclose the CD compartment.

PAUSE Ⅱ Mit dieser Taste unterbrechen Sie die Wiedergabe kurzzeitig (PAUSE), ohne daß Geräteeinstellungen verändert werden.

PLAY ▷ Diese Taste wird zum Starten oder erneuten Starten der Wiedergabe verwendet.

SEARCH / TUNING ◀◀ ▷▶

CD-Betrieb: Mit dieser Taste starten Sie den Suchlauf rückwärts ◀◀ oder vorwärts ▷▶.

TUNER-Betrieb: Mit diesen Tasten starten Sie den Sendersuchlauf (AUTO TUNING) oder schalten die Frequenz in die gewünschte Richtung Schritt für Schritt (MANUAL TUNING) weiter.

SKIP / STATION

CD-Betrieb: Mit dieser Taste springen Sie in der Titelreihenfolge vorwärts oder rückwärts.

TUNER-Betrieb: Mit diesen Tasten schalten Sie die Speicherplätze in der jeweiligen Richtung durch.

WAHL DES GERÄTES

TUNER BAND Mit dieser Taste schalten Sie zyklisch zwischen den Bändern (Wellenbereichen) FM (UKW), und MW um.

CD Mit dieser Taste wird auf CD-Player geschaltet.

TAPE/AUX Mit dieser Taste wird TAPE/AUX gewählt.

DEFEAT Mit dieser Taste werden der HÖHEN- und TIEFEN-Regler umgangen.

VOLUME Mit diesem Einsteller passen Sie die Lautstärke an.

LOUDNESS Mit diesem Schalter können Sie den Ton bei geringen Lautstärken dem Hörempfinden des menschlichen Ohres anpassen.

BALANCE Hiermit beeinflussen Sie die Verteilung des Klanges zwischen linkem und rechtem Kanal.

BASS Hiermit beeinflussen Sie den unteren Frequenzbereich.

TREBLE Hiermit beeinflussen Sie den oberen Frequenzbereich.

HEADPHONES Hier können Sie einen handelsüblichen Stereo-kopfhörer mit 6,3 mm-Klinkenstecker anschließen. Die Lautstärke stellen Sie mit dem Drehknopf VOLUME ein. Die angeschlossenen Lautsprecher werden abgeschaltet, wenn Sie den Klinkenstecker einstecken. Ziehen Sie den Stecker, werden die Lautsprecher wieder eingeschaltet.

MEMORY

CD-Betrieb: Hiermit rufen Sie den Programmier-Modus auf oder speichern einzelne Tracks.

TUNER-Betrieb: Diese Taste speichert einen eingestellten Sender auf den jeweils niedrigsten, freien Speicherplatz.

CANCEL

CD-Betrieb: Hiermit löschen Sie einzelne Titel (Tracks) aus Ihrem Programm oder löschen Sie das ganze Programm.

TUNER-Betrieb: Mit dieser Taste löschen Sie einzelne Speicherplätze oder den gesamten Speicherinhalt (länger als 10 Sekunden gedrückt halten).

EDIT

CD-Betrieb: Mit dieser Taste passen Sie die Spielzeit der CD an die verwendete Aufnahme-Cassette an.

TUNER-Betrieb: Mit dieser Taste wählen Sie den Eingabemodus an, um einen Sendernamen zu vergeben.

STANDBY-Betrieb: Mit dieser Taste werden Timer- und Uhreinstellung ermöglicht.

REPEAT / ANT/CABLE

CD-Betrieb: REPEAT Mit dieser Taste schalten Sie die Wiederholung der CD oder des Programmes ein und aus.

TUNER-Betrieb: ANT/CABLE - Mit dieser Taste wird der FM-Antennenabschwächer eingeschaltet, mit dem Störungen vermieden werden, wenn der Tuner an ein Breitbandkabel angeschlossen ist und das Empfangssignal zu stark ist.

SHUFFLE / MONO

CD-Betrieb: SHUFFLE Mit dieser Taste schalten Sie die zufällige Reihenfolge der Wiedergabe der Titel ein und aus.

TUNER-Betrieb: MONO Mit dieser Taste schalten Sie auf MONO-Empfang um, wenn z. B. der Stereo-Empfang durch Rauschen gestört ist.

INFO

CD-Betrieb: Hiermit kan zwischen die angezeigten Informationen umgeschaltet werden.

TUNER-Betrieb: Mit dieser Taste wird auf der Anzeige zwischen Sendername (RDS) (oder einem anderen von Ihnen gegebenen Namen), RADIOTEXT und Senderfrequenz hin- und hergeschaltet.

Beide Betriebsarten: Durch längeres Drücken dieser Taste wird der Timer ein- und ausgeschaltet.

D

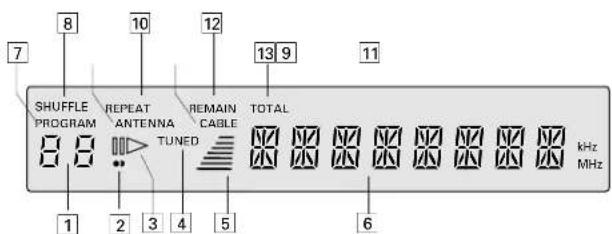

Display

7 8 10 12 13 9 11 SHUFFLE PROGRAM REPEAT ANTENNA REMAIN CABLE TUNED TOTAL kHz MHz 1 2 3 4 5 6

1 STATION NUMBER Siebensegment-Anzeige

Hier wird die Nummer des Speicherplatzes (1bis 59) ein- oder zweistellig dargestellt.

2 ∞- Der Tuner empfängt FM-Stereosendungen.
3 > - Der CD-Player ist in Wiedergabe- oder Pausenbetrieb.
4 TUNED – Das Gerät ist optimal auf einen Sender eingestellt.
5 Signalstärke-Anzeige – Je mehr Striche im Display erscheinen, desto stärker empfangen Sie den eingestellten Sender.
6 Achtstellige 14 Segment-Anzeige – Für Frequenzen in MHz (FM) oder kHz (MW), Sendername (RDS), Radiotext, selbstvergebene Namen oder den gewählten Programmtyp.
7 PROGRAM – Der CD-Player ist programmierbereit.
8 SHUFFLE – Der CD-Player spielt Titel in zufälliger Reihenfolge.
9 ANTENNA – Leuchtet auf, wenn der Antennenabschwächer nicht eingeschaltet ist.
10 REPEAT – Der CD-Player wiederholt die CD in der vorgegebenen Reihenfolge.
11 CABLE – Leuchtet auf, wenn bei Breitbandkabelempfang der Antennenabschwächer mit Taste ANTENNA/CABLE eingeschaltet ist.
12 REMAIN – Leuchtet, wenn die Anzeige der Restspielzeit der CD eingeschaltet ist.
13 TOTAL – Leuchtet, wenn die Anzeige der Gesamtspielzeit der CD eingeschaltet ist.

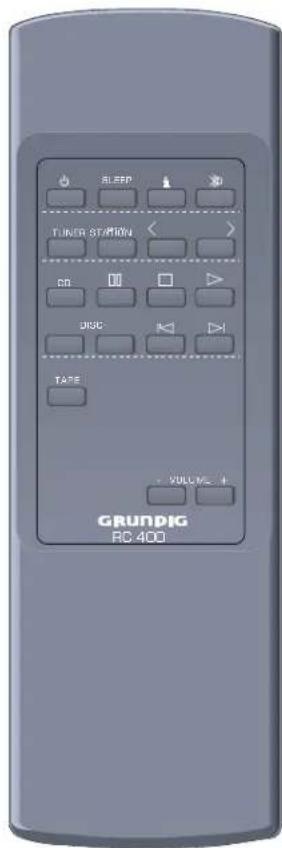

Fernbedienung

SLEEP TUNER STATION DO DISC TAPE VOLUME + GRUNDIG RC 400

Batteriewechsel

Läßt die Reichweite Ihres

Fernbedienung nach oder lassen sich einzelne Funktionen nicht mehr ausführen, sollten Sie die Batterien auswechseln.

Verwendeter Batterietyp 2x Micro 1,5 Volt LR06, Größe AA. Öffnen Sie zum Batteriewechsel den Deckel des Batteriefaches auf der Rückseite des Gebers. Achten Sie auf die richtige Polung der Batterien (Markierung im Batteriefach beachten).

Umwelthinweis: Denken Sie beim Batteriewechsel daran: Batterien sind Sondermüll.

ALLGEMEINES

Taste – Mit dieser Taste schalten Sie das Gerät in STAND BY.

SLEEP – Mit dieser Taste wird die Sleep-Timer-Funktion eingeschaltet.

i Taste — Mit dieser Taste werden die Anzeigearten des gewählten Gerätes eingeschaltet.

Taste – Mit dieser Taste schalten Sie das Gerät stumm.

VOLUME +/- - Mit diesen Tasten steuern Sie die Lautstärke des Verstärkers.

TAPE – Diese Taste dient zur Anwahl des Eingangs TAPE (Cassette deck).

TUNER

TUNER – Diese Taste dient zur Anwahl des Radios (Tuner).

PTY – Diese Taste schaltet das Gerät in den Programmartmodus.

STATION < > - Mit dieser Tasten wählen Sie die Speicherplätze.

CD

CD – Diese Taste dient zur Anwahl des CD-Spielers.

- Hiermit schalten Sie den CD-Spieler auf PAUSE.

□ – Hiermit beenden Sie die Wiedergabe des CD-Spielers..

▷ - Hiermit starten Sie die CD-Wiedergabe.

- DISC + - Diese Taste wird nur bei einem CD-Wechsler genutzt.

- Hiermit aktivieren Sie die Funktion Titelsprung vor- oder rückwärts.

Ein- und Ausschalten

Schalten Sie Ihr Gerät ein, indem Sie den Netzschalter POWER betätigen. Die Betriebsanzeige, eine LED in der Mitte des Einschalt-Knopfes, informiert Sie über den Schaltzustand:

gedrückt: EIN

ausgerastet: AUS.

Bei Einschalten des CD-Receivers ist das zuletzt gewählte Gerät aktiv.

Ist der CD-Receiver auf Aktivmodus geschaltet (wie weiter unten beschrieben), leuchtet die Leuchtdiode in der Power-Taste.

Unmittelbar nach dem Einschalten ist der Receiver für ca. 3 Sekunden stummgeschaltet, um störende Einschaltgeräusche zu unterdrücken.

Durch erneutes Drücken der Taste POWER wird das Gerät auf Bereitschaft geschaltet.

Stand by-Betrieb

Das Gerät kann mit der Taste ☐ auf der Fernbedienung oder der Taste POWER auf Bereitschaft geschaltet werden.

In der Anzeige erscheint die Uhrzeit.

Wollen Sie die Anlage wieder einschalten, drücken Sie eine der Eingangswahltasten am Gerät oder eine der Eingangswahltasten der Fernbedienung oder der Taste POWER.

Wahl der Programmquellen

Drücken Sie die entsprechende Taste am Gerät oder auf der Fernbedienung, um eine Programmquelle anzuwählen.

Automatische Wahl des Gerätes

Ist das Gerät eingeschaltet, schaltet es automatisch auf den CD-Player, wenn die Taste ▷des CD-Players gedrückt wird.

Klangeinstellung

VOLUME Sie regulierenen die Lautstärke mit dem Einsteller VOLUME

Sie können diese Funktion aber auch über die Fernbedienung, Tasten VOLUME +/-, ausführen.

MUTING Drücken Sie auf der Fernbedienung die Taste ▶, können Sie die Lautstärke stumm schalten, um z. B. ein Telefongespräch entgegen zunehmen. Nehmen Sie während dieser Zeit Tonband-Aufnahmen vor, beeinträchtigt die Funktion MUTING Ihre Aufnahme nicht, da nur die Lautsprecher abgeschaltet werden. Das Klicken, welches Sie hören, wenn Sie die Taste ▶-betätigen, rührt von den Relais her, welche die Lautsprecher-Ausgänge stummschalten. Drücken Sie die Taste ▶-erneut, beenden Sie die Funktion MUTING. MUTING wird auch aufgehoben, wenn Sie die Taste VOLUME + oder eine der Eingangswahltasten drücken.

BASS, TREBLE Mit den Einstellern BASS und TREBLE können Sie das Klangbild in den Höhen und Bässen individuell verändern. Somit können Sie Unregelmäßigkeiten in der Akustik des Abhörraumes kompensieren, die von Reflexionen an glatten Wänden oder Dämpfung durch Textilien verursacht werden.

LOUDNESS Betätigen Sie den Schalter LOUDNESS, werden die tiefen und hohen Frequenzen so angehoben, daß das Klangbild auch bei leiser Wiedergabe immer ausgeglichen bleibt. Dies geschieht in Abhängigkeit von der Stellung des Lautstärke-Einstellers. Dabei wird der Klang dem menschlichen Gehör angepaßt, dessen Klang-Empfinden von der Lautstärke abhängt. Haben Sie sehr baßstarke Lautsprecherboxen angeschlossen, sollten Sie die Funktion LOUDNESS ausschalten, um eine lineare Wiedergabe zu erreichen. So korrigieren Sie eine übermäßige Betonung der tiefen Frequenzen.

DEFEAT Betätigen Sie den Schalter DEFEAT, schalten Sie den Einfluß der Klangeinsteller aus, ohne deren Einstellung zu verändern. Diese Funktion umgeht den Signalausgang durch Bass- und Treble-Regler und stellt sicher, daß der Originalklang mit der höchsten Qualität wiedergegeben wird.

BALANCE Für Stereo-Wiedergabe ist es wichtig, daß von beiden Stereo-Lautsprechern im Mittel eine gleichmäßige Schallabstrahlung erfolgt.

Das 'akustische Gleichgewicht' kann durch eine unsymmetrische Anordnung der Sitzgruppe, des Hörortes, verschoben werden. Dadurch kann der Stereo-Eindruck verfälscht werden.

Mit dem Einsteller BALANCE können Sie in solchen Fällen einen Ausgleich schaffen.

D

Einschalten

• Wählen Sie den Tuner durch Drücken der Taste TUNER BAND.
• Schalten Sie Ihr Gerät nach dem Auspacken zum ersten Mal ein, wählt das Gerät 'FM', das Display zeigt 87,50 MHz. Die Empfangsart STEREO ist gewählt.
• Ihr Gerät ist mit der Funktion 'LAST STATION MEMORY' ausgestattet. Dies bedeutet, Ihr Gerät meldet sich nach dem Einschalten mit der Station wieder, die Sie vor dem Ausschalten eingestellt hatten.

Wellenbereichswahl

• Wählen Sie den gewünschten Wellenbereich (FM oder MW), indem Sie die Fortschalt-Taste TUNER BAND drücken. Jedes Betätigen der Taste schaltet zum nächsten Wellenbereich weiter in der Reihenfolge: FM - MW - FM.
  — Das Display informiert Sie über den eingestellten Bereich.

Antennenanpassung

Empfangen Sie Ihre Sender über das Breitbandkabel einer öffentlichen oder privaten Betreiber-Gesellschaft, kann es vorkommen, daß an Ihrer Antennen-Dose ein sehr hoher Pegel anliegt, der zu Störungen führen kann.

- Drücken Sie deshalb die Taste ANT/CABLE, um den Eingangsabschwächer einzuschalten. Im Display erscheint 'CABLE'. Dadurch wird die Empfindlichkeit des Antenneneinganges herabgesetzt und Störungen durch zu hohe Pegel vermieden. Diese Einstellung wird automatisch abgespeichert.

FM (UKW)-Empfangsart MONO/STEREO

Im Normalfall ist Ihr Gerät in Stereo-Bereitschaft. Sobald ein empfangswürdiges Stereo-Signal registriert wird, leuchtet im Display '∅' auf. Ist der Stereo-Empfang gestört, erlischt das Zeichen ∞. Störgeräusche, etc. werden unterdrückt.

Ist der Stereo-Fernempfang gestört, können Sie Ihr Gerät auf MONO-Empfang schalten.
• In diesen Fällen drücken Sie die Taste MONO
– Das Zeichen ∞erlischt im Display.

Die MUTING-Funktion ist bei MONO immer ausgeschaltet, so daß Sie auch sehr schwache Sender einstellen können.

RDS (Radio Data System)

Das Radio ist ein RDS-Gerät.

RDS (Radio Data System) steht für eine neue Ära des Rundfunkempfanges, die dem Hörer/Benutzer zunächst mehr Komfort und besseren Empfang beschert, langfristig aber auch völlig neue Informationsmöglichkeiten eröffnet. RDS-Geräte erkennen den eingestellten Sender (wenn er RDS-Signale aussendet) und zeigen den Namen des Programmes in der achtstelligen Anzeige an (z. B. BAYERN 3, SDR 3).

Haben Sie einen RDS-Sender eingestellt, wird nach kurzer Zeit der Sendername angezeigt.

Für weitere Informationen lesen Sie bitte Seite 10.

Automatischer Sendersuche

• Um die Funktion 'SUCHLAUF' (AUTO TUNING) aufzurufen, betätigen Sie die Tasten TUNING <◀◀ oder ▶▶, bis die Frequenzanzeige 'zu laufen' beginnt. Lassen Sie dann die Taste los.
  — Der Suchlauf stoppt, sobald er einen Sender mit ausreichender Empfangsstärke gefunden hat. Auf der Anzeige leuchtet TUNED.

— Jedesmal, wenn Sie den Suchlauf starten, schaltet das Gerät auf STEREO.
— Eine Anzeige informiert Sie zudem über die Feldstärke. Je mehr Striche im Display erscheinen, desto stärker wird der Sender empfangen.
- Die Frequenz des empfangenen Senders wird in MHz (FM) oder kHz (MW) angezeigt.
- Stoppt der Suchlauf, überprüft die Funktion 'AUTO COMPARE', ob diese Frequenz schon im Senderspeicher abgelegt ist. Ist dies der Fall, wird der Speicherplatz links und, falls Sie einen solchen vergeben haben, der Name des Senders, angezeigt.
- Stationen, die mit geringer Feldstärke empfangen werden, können vom Suchlauf übersprungen werden. Diese können mittels Handabstimmung eingestellt werden.
- Bei Bedarf können Sie den Suchlauf auch unterbrechen, indem Sie die Tasten TUNING <◀◀▶▶ erneut drücken.

Manuelle Sendersuche (Handabstimmung)

• Tippen Sie die Tasten TUNING ◀◀◀ oder ▶▶ kurz an, um in die entsprechende Richtung in Einzelschritten (FM: 25 kHz; MW: 1 kHz) abzustimmen.
• Halten Sie die Taste gedrückt, können Sie größere Frequenzbereiche im 'Schnelldurchgang' abtasten. Lassen Sie die Tasten los, so wird auf automatischen Suchlauf umgeschalten. Während dieser Sendersuche ist die Wiedergabe stummgeschaltet.
• Tippen Sie eine der Tasten TUNING ◀◀◀▶▶ kurz an, wird wieder auf manuelle Sendersuche umgeschalten.
  – Wie bei der automatischen Einstellung zeigen TUNED und die Zahl der leuchtenden Striche die Empfangsqualität an.
  — Auch hier überprüft die Funktion 'AUTO COMPARE', ob diese Frequenz schon im Senderspeicher abgelegt ist.

Funktion 'LAST STATION MEMORY'

LAST STATION MEMORY bedeutet, das Gerät merkt sich die jeweils zuletzt eingestellte Station. Mit dieser Funktion läßt sich sicherstellen, daß der Sender der vor dem Ausschalten eingestellt war nach dem Einschalten wieder zu hören ist.

Festsenderspeicher (STATION MEMORY)

Sie haben 59 Speicherplätze zur Verfügung.

• Stimmen Sie den Sender, den Sie speichern wollen, per Suchlauf oder manuell ab.
• Drücken Sie die Taste MEMORY.
  – Der gefundene Sender wird auf den nächsten freien Speicherplatz gelegt.

8

AM12044

FM

10420

MFR

• Die Software des Tuners überprüft jetzt den Stationsspeicher nach freien Speicherplätzen. Sind alle Plätze belegt, zeigt das Display für ca. 1,5 Sekunden "MEM FULL".
• Es ist nicht möglich, eine Frequenz auf zwei Speicherplätzen abzulegen. Die gewählte Station wird auf dem jeweils niedrigsten freien Speicherplatz abgelegt. Sie müssen also keine Speicherplatz-nummer eingeben.
  – Die Einstellungen MONO/STEREO und ANTENNA/CABLE werden bei jedem Wechsel automatisch gespeichert.

Stationen speichern

• Wollen Sie eine gewählte Station speichern, drücken Sie die Taste MEMORY.
  – Die erste gespeicherte Station erhält die Speicherplatznummer 1, die nächste Station die Nummer 2 und so fort.
• Möchten Sie eine bereits gespeicherte Station 'verschieben', d.h. auf einen anderen Speicherplatz legen, drücken Sie MEMORY.
  – Die Station wird immer auf den ersten freien Speicherplatz gelegt.
• Drücken Sie die Taste erneut, wird der nächste freie Platz belegt.
• Halten Sie die Taste gedrückt, werden die Speicherplätze der Reihe nach durchgetastet. Der bisherige Speicherplatz wird automatisch gelöscht.

Beispiel:

Ihr Lieblingssender soll von Speicherplatznummer '6' auf Speicherplatznummer '1' abgelegt werden.

• Wählen Sie Speicherplatznummer '1'.
• Drücken Sie die Taste CANCEL einmal.
  – Speicherplatz '1' ist jetzt gelöscht.
  Sie können auch die Taste MEMORY drücken, um den auf Position '1' gespeicherten Sender auf die nächst freie Position zu verschieben.
• Wählen Sie jetzt Platz '6' an, Ihren Lieblingssender, danach die Taste MEMORY.
  Jetzt ist Ihr Sender auf Speicherplatz '1' abgelegt.

Aufrufen eines Senderspeichers

• Möchten Sie einen Senderspeicher (Speicherplatz) aufrufen, betätigen Sie die Tasten STATION ◀ ▷. Die gespeicherten Stationen werden in aufsteigender oder fallender Reihenfolge aufgerufen.
  Die Speicherplätze können auch über die Fernbedienung angewählt werden.
• Wählen Sie den Tuner durch Drücken der Taste TUNER.
• Drücken Sie die Tasten < STATION >.
• Im Display erscheint die ausgewählte Speicherstelle, und das Gerät stellt sich automatisch auf diesen Sender ein.
  – Es ist nicht möglich, einen Speicherplatz aufzurufen, dem noch kein Sender zugeordnet wurde.

Beispiel:

Speicherplatz '6' trägt keinen Sender.

Wenn Sie auf Speicherplatz 5 stehen und drücken einmal STATION ▷, springt das Gerät automatisch vor auf Nummer 7 (vorausgesetzt dieser Speicherplatz wurde bereits belegt).

Speicherplatz löschen

• Wollen Sie einen belegten Speicherplatz wieder löschen, freimachen, rufen Sie zuerst seine Nummer auf.
• Drücken Sie die Tasten STATION |<|> solange in die entsprechende Richtung, bis Sie den Speicherplatz, den Sie freimachen wollen, ausgewählt haben, oder wählen Sie den Speicherplatz über die Tastatur der Fernbedienung - mit den Tasten STATION <>.
• Drücken Sie die Taste CANCEL.
  — Der Speicherplatz ist gelöscht, die Speicherplatznummer erlischt im Display.
• Möchten Sie alle Speicherplätze löschen, z.B. nach einem Umzug, halten Sie die Taste CANCEL für 5 Sekunden gedrückt.
• Im Display erscheint für kurze Zeit 'ERASE ?'
• Halten Sie die Taste noch für 5 weitere Sekunden gedrückt, bis das Display die Frequenz '87,5 MHz' zeigt
  — Alle Senderspeicher sind gelöscht.
• Drücken Sie jetzt eine der Tasten STATION ◀◀ ▷, so erscheint im Display 'FREE'.
• Wenn Sie die Taste CANCEL loslassen, bevor diese fünf Sekunden verstrichen sind, wird die Löschfunktion nicht ausgeführt.
• Halten Sie die Taste noch für 5 weitere Sekunden gedrückt, bis das Display die Frequenz '87,5 MHz' zeigt
• Alle Senderspeicher sind gelöscht.
• Drücken Sie jetzt eine der Tasten STATION |◀▶|, so erscheint im Display 'FREE'.
• Wenn Sie die Taste CANCEL loslassen, bevor diese fünf Sekunden verstrichen sind, wird die Löschfunktion nicht ausgeführt.

RDS (Radio Data System)

Ihr Gerät ist in der Lage, RDS-Informationen, die mit dem Sendersignal ausgestrahlt werden, zu empfangen und auszuwerten. Der Programmname wird im Display angezeigt und automatisch in den Programmspeicher übernommen. Schon vorhandene Namen werden überschrieben.

RADIOTEXT

Einige RDS-Sender strahlen die Information RADIOTEXT aus. Dies sind Zusatzinformationen zu Sender und Programm. RADIOTEXT erscheint als Laufschrift im Display. Da RADIOTEXT vom Sender Zeichen für Zeichen übertragen wird, kann es einige Zeit dauern, bis der Text vollständig empfangen worden ist.

• Sie rufen RADIOTEXT auf, indem Sie die Taste INFO so oft drücken, bis die Laufschrift des RADIOTEXTES zu sehen ist.
  — Wird kein RADIOTEXT übertragen, erscheint wieder die Frequenz.

Umschalten der Anzeige

• Drücken Sie die Taste INFO, wechselt die Anzeige zwischen Stationsnamen (RDS oder eigen vergeben), RDS-Zeit, RADIOTEXT (bei RDS-Sendern) und Frequenz.
• Bei Anzeige des Stationsnamens wird links daneben nur die Speicherplatznummer angezeigt.

4 BAYERN 3 ARO-RADI 4 ANTAWA TJRED FM 10530

Sendernamen vergeben

Empfangen Sie Sender, die den RDS-Code nicht ausstrahlen, können Sie jeder Station einen Namen Ihrer Wahl geben.

• Drücken Sie die Taste EDIT.
• Mit den Tasten TUNING ◀◀◀▶▶ können Sie die Eingabemarke, den Cursor, in die jeweilige Richtung bewegen. Ihnen stehen insgesamt 8 Eingabestellen zur Verfügung.
• Mit den Tasten STATION |◀ ▷| laufen Sie vorwärts oder rückwärts durch das Alphabet, das Leerzeichen und die Zahlen von 0 - 9.

- Wollen Sie die Eingabe beenden, den Eingabemodus verlassen und abspeichern, drücken Sie die Taste EDIT oder MEMORY.

Anmerkung: Versuchen Sie, einem Sender, der RDS-Codes ausstrahlt, einen Namen Ihrer Wahl zu geben, informiert Sie das Display mit der Anzeige RDS--DATA über die Eingabesperre.

Löschen eines Namens

- Drücken Sie im Eingabemodus die Taste CANCEL, wird der bisherige Name gelöscht und die Einfügernarke springt an die erste Position.

Programmart-Kennung (PTY)

RDS bietet Ihnen die Möglichkeit, FM-Sender nach Programmarten auszuwählen. Dazu sind 16 Programmarten definiert.

• Mit den Tasten PTY können Sie die Programmarten aufrufen. Mit den Tasten STATION <> können andere Arten gewählt werden.
  – Das Display zeigt für kurze Zeit die Programm-art und danach den Namen der Station, die diese Programmart-Kennung überträgt.
• Wird die aktuelle Kennung von keiner Station übertragen, zeigt das Display für kurze Zeit: 'NONE' ('KEINE').

Was ist unter Programmart zu verstehen?

NEWS = Nachrichtendienste Sendungen, die meist kurzgefaßt über aktuelle Ereignisse und Äußerungen von öffentlichem Interesse informieren. Außerdem: Wetter und Verkehrsberichterstattung.

AFFAIRS = Politik und Zeitgeschehen Sendungen zur Ergänzung oder Vertiefung von Nachrichten, z.B. Berichte und Kommentare, Informationsmagazine. Aber auch ausführlichere Darstellungen von Zusammenhängen, z.B. Dokumentationen und Diskussionen. Außerdem: Übertragungen von Bundestags- und Landtagsdebatten o.ä.

INFO = Spezielle Wortprogramme Sendungen zur Orientierungshilfe in unterschiedlichen Lebensbereichen, z.B. Verbrauchermagazine, Gesundheitsratgeber, Reisetips, besondere Wetterdienste. Aber auch Sendungen für einzelne Zielgruppen, z.B. für Landwirte, Kinder, ausländische Arbeitnehmer.

SPORT = Sport Sportsendungen aller Art.

EDUCATE = Lernen und Weiterbildung Sendungen mit pädagogischem Ansatz, die zum Erwerb oder zur Erweiterung von Kenntnissen aus verschiedenen Wissensgebieten einladen; z.B. Schulfunk, Funkkolleg, Sprachkurse.

DRAMA = Hörspiel und Literatur Hörspielsendungen aller Art, z.B. auch Kriminalhörspiel und Science-fiction; Lesungen aus literarischen Werken.

CULTURE = Kultur, Kirche und Gesellschaft Sendungen, die sich darstellend, erläuternd oder wertend mit Themen aus dem genannten Bereich befassen; z.B. Theater-, Film- u. Buchbesprechungen, literarische Hörfolgen, Beiträge zum Schul- und Bildungswesen, Kirchenfunk; auch Andachten und Gottesdienste.

SCIENCE = Wissenschaft Sendungen, die sich mit Methoden und Ergebnissen auf dem Gebiet der Geistes- und Naturwissenschaften und mit dem Fragen der Technik auseinandersetzen.

VARIETY = Unterhaltendes Wort Sendungen, die vor allem Kurzweil bieten wollen, z.B. Talk Shows, Quiz- und Rate- spiele, Kabarettistisches, Sketche, Plaudereien etc., oft in Verbindung mit Musik.

POP M. = Popmusik Sendungen mit populären Hits und modernen Schlägern, deutsch und international.

ROCK M. = Rockmusik Sendungen mit internationaler Musik der jüngeren Generation, oft stark rhythmusbetont.

EASY M. = Unterhaltungsmusik Sendungen mit leichter Musik aller Art, z.B. Volksmusik, Tanzmusik, Musical und Operette.

LIGHT-M. = Leichte klassische Musik Sendungen mit eingängiger Klassik; Musik, oft kleinere Formen oder Werkausschnitte, z.B. Ouvertüren, Opernarien usw.

CLASSICS = Ernste klassische Musik Sendungen mit anspruchsvolleren Werken, z.B. Symphonik, Kammermusik, große Oper.

MUSIC = Spezielle Musikprogramme Musiksendungen, die sich den vorgenannten Programmarten nicht zuordnen lassen, z.B. Folklore, Jazz, experimentelle Musik.

Allgemeines

Um die Disc aus ihrem Gehäuse zu nehmen, fassen Sie sie mit dem Zeigefinger in der Mitte und dem Daumen am Rand an. Berühren Sie die Spielseite der Disc nicht mit den Fingern. Bewahren Sie die Discs in ihren Gehäusen auf. Legen Sie die Disc mit dem Etikett nach oben in das Gehäuse und drücken Sie leicht auf die Etikettenoberfläche.

Die CDs niemals längere Zeit direkter Sonneneinstrahlung aussetzen oder in der Nähe einer Wärmequelle z.B. einem Heizkörper aufstellen.

Einschalten

• Durch Drücken der Taste CD wird der CD-Player eingeschaltet.
• Haben Sie keine CD eingelegt, zeigt das Display für kurze Zeit: "NO DISC", danach -:—.
  — Nach dem Einschalten ist das Gerät immer im STOP-Modus.

CD einlegen

Mit ≅ öffnen Sie die Disc-Schublade.

Legen Sie eine CD so ein, daß die bedruckte Seite (Labelseite) nach oben zeigt.

Legen Sie CD-Singles (8 cm) in die Vertiefung der Schublade und drücken Sie △ erneut. Die Schublade fährt ein.

Sie können die Schublade auch manuell

12 cm 8.5 cm

zuschieben. Nachdem die Schublade eingefahren ist, liest das Gerät das Inhaltsverzeichnis der CD. Dort sind Informationen über Titelanzahl, Spieldauer, etc. gespeichert. Diese werden im Display angezeigt.

$$ 1 2 \quad 4 6: 1 1 $$

Abspielen einer CD

- Drücken Sie die Taste ▷ auf dem Gerät (oder auf dem Ferngeber) um die Wiedergabe zu starten. Das Display zeigt die Nummer des aktuellen Titels (Track), sowie die abgelaufene Spieldauer (relative Spielzeit) an.

$$ \text { 1 } \quad \text { 0 : 16 } $$

Sie können sich im Display noch weitere Informationen zeigen lassen.

- Nach Drücken der Taste INFO auf dem Gerät oder der Tasteiauf der Fernbedienung wird die Restspielzeit der CD angezeigt 'REMAIN'.

$$ \text { PERAIN } 4 4 3 2 $$

- Nochmaliges Drücken zeigt die Gesamtspieldauer und die Gesamtzahl der Titel (Track) an.

$$ 1 2 \text { ▶ } \quad 4 6: 1 1 $$

• Drücken Sie die Taste ▷ erneut, wird das aktuelle Stück wiederholt.
• Wollen Sie die Wiedergabe unterbrechen, ohne daß Geräteinstellungen verändert werden, drücken Sie die Taste ☐
  – Auf der Anzeige leuchtet das Zeichen II
• Während die Wiedergabe unterbrochen ist, können Sie mit den Tasten ◀ zu einem anderen Stück springen oder mit den Tasten ◀◀◀◀◀ eine bestimmte Passage suchen.
• Wollen Sie mit der Wiedergabe fortfahren, drücken Sie die Taste ☐ oder die Taste ▷ erneut.
• Um die Wiedergabe zu beenden, drücken Sie die Taste □ (STOP).

Umschalten der Anzeigen

• Durch Betätigen der Taste INFO auf dem Gerät oder der Taste i auf der Fernbedienung können in der Anzeige verschiedene Informationen aufgerufen werden.
  — Die Anzeigen ändern sich je nach Betriebsart.

Titelsprung (TRACK NEXT/PREVIOUS)

• Drücken Sie die Taste SKIP ▷I, so wird an den Anfang des nächsten Stückes in der Titelreihenfolge gesprungen (NEXT); Mit der Taste SKIP ◀ an den Beginn des vorherigen Stückes (PREVIOUS).
• Betätigen Sie die Taste aus STOP heraus, können Sie gezielt ein bestimmtes Stück anwählen.
  — Die Wiedergabe beginnt sofort.

Schneller Suchlauf SEARCH

• Mit den Tasten SEARCH ◀◀◀ oder ▶▶▶ starten Sie den schnellen Suchlauf (SEARCH) in die entsprechende Richtung.
  – Während des Suchlaufes können Sie mithören.
  — Nach ca. 5 Sekunden wird das Gerät stummgeschaltet.

Wiederholfunktion REPEAT

Sie können sich die CD (oder Ihr Programm) mehrfach hintereinander anhören.

• Drücken Sie die Taste REPEAT, schalten Sie die Wiederholfunktion ein, nochmaliges Drücken schaltet die Funktion wieder aus.
  — Das Display informiert Sie über die gewählte Funktion.

$$ \begin{array}{c c} \text { RESET } \ 4 \blacktriangleright & 0. 2 7 \end{array} $$

Zufalls-Wiedergabe SHUFFLE

• Drücken Sie die Taste SHUFFLE, so starten Sie die Wiedergabe der CD in zufälliger Reihenfolge. Die Auswahl der Reihenfolge übernimmt ein Zufallsgenerator.
  — Alle Bedienfunktionen bleiben, wie bei normaler Wiedergabe, erhalten.
  — Ein Tracksprung wird allerdings auch vom Zufallsgenerator gesteuert.
  — Das Display informiert Sie über die gewählte Funktion.

$$ \begin{array}{c c} \text {SINGLE:} $$

• Die Funktion wird beendet, wenn Sie die Taste □, △ oder SHUFFLE drücken, in diesem Fall werden die nachfolgenden Stücke in gewohnter Reihenfolge wiedergegeben oder die Wiedergabe wird beendet.
  – Die Wiedergabe in zufälliger Reihenfolge (Shuffle) ist nicht möglich, solange Sie ein Programm abspielen.

Programm-Betrieb

Jede CD läßt sich in der Reihenfolge der Titel programmieren.

Die Reihenfolge der Programmplätze bestimmt die Reihenfolge beim

Abspielen. Jeder Titel läßt sich mehrfach speichern. Die Zeitanzeige informiert

Sie über die aktuelle Gesamtzeit des Programmes.

Es gibt zwei Möglichkeiten, eine Titelreihenfolge nach Ihren Wünschen zu erstellen. Sie können ein Programm im STOP-Betrieb oder im PLAY-Betrieb eingeben.

Sie können max. 30 Titel programmieren.

Programmieren im STOP-Betrieb

• Legen Sie eine CD ein und schließen Sie die Schublade.
  – Das Inhaltsverzeichnis der CD wird eingelesen. Im Display wird die Gesamtspielzeit und die Anzahl der Tracks angezeigt.
• Drücken Sie Taste MEMORY. Jetzt haben Sie den PROGRAM-Modus angewählt.
  — Das Display zeigt links PROGRAM und die Gesamt-Spielzeit des Programmes..

- Wählen Sie mit den Tasten und das erste Stück an, das Sie in Ihr Programm aufnehmen wollen.

— Die Track-Nummer blinkt.

- Das Display zeigt Ihnen die Zeit an, welche die Gesamtzeit Ihres Programms sein wird, wenn Sie den ausgewählten Titel abspeichern. Auf diese Weise können Sie sehr einfach nach Titeln suchen, die innerhalb einer gewünschten Gesamtzeit Ihr Programm darstellen (z. B. für Aufnahmezwecke).

- Drücken Sie die Taste MEMORY, wird das Stück in Ihr Programm übernommen.

– Die Track-Nummer links blinkt nicht mehr.

- Wählen Sie den nächsten Titel, den Sie Ihrem Programm hinzufügen möchten. Speichern Sie mit Taste MEMORY.

— Die Spieldauer-Anzeige wird aktualisiert.

- Sie beenden das Programmieren, wenn Sie die Taste □ drücken.

Programmieren im PLAY-Betrieb

Sie können ein Programm auch erstellen, während Sie eine CD wiedergeben.

• Drücken Sie die Taste MEMORY.
  – Die Zahl des gerade laufenden Titels blinkt, und in der Anzeige erscheint die Zeit. Dabei handelt es sich um die Gesamtzeit des Programmes, wenn der gewählte Titel gespeichert wird.
• Möchten Sie diesen Titel in Ihr Programm übernehmen, drücken Sie die Taste MEMORY erneut. Die Titelnummer blinkt nicht mehr.

• Möchten Sie einen anderen als den aktuellen Titel in Ihr Programm aufnehmen, wählen Sie den gewünschten Titel mit den Tasten ◀ oder ▶ aus.
• Speichern Sie den Titel mit Taste MEMORY.
• Sie beenden das Programmieren, wenn Sie die Taste □ drücken.

Wiedergeben des Programmes

- Drücken Sie die Taste D> (PLAY), beginnt die Wiedergabe Ihres Programmes.

– Sie können alle Funktionen des Wiedergabebetriebes ausführen.

Ändern des Programmes

Sie können ein Programm nachträglich verändern, Sie können weitere Titel hinzufügen oder löschen.

• Soll ein weiterer Titel ergänzt werden, MEMORY drücken und den gewünschten Titel wählen, indem ◀◀ ▷l auf der Fernbedienung gedrückt wird. Die betreffende Titelnummer leuchtet.
• Mit der Taste MEMORY fügen Sie den Titel in das Programm ein.
• Möchten Sie einen Titel löschen, wählen Sie den Titel an und drücken anschließend die Taste CANCEL.
  — Die Spielzeitanzeige wird laufend aktualisiert.

Löschen des Programmes

• Sie löschen das gesamte Programm, indem Sie im STOP-Modus die Taste CANCEL drücken.
• Öffnen Sie die Schublade (Taste ≈) oder schalten das Gerät aus, wird das Programm ebenfalls gelöscht.

Funktion EDIT

Mit dieser Funktion informieren Sie den CD-Spieler über die verwendete Cassettengröße.

• Drücken Sie die Taste EDIT, rufen Sie der Reihe nach die Angaben C 46, C 60, C 90, C 100, C 110, C 120 auf.
• Wählen Sie die entsprechende Spieldauer der Cassette.

— Nach kurzer Zeit zeigt Ihnen das Gerät die Gesamtspieldauer und welche Titel auf die Seite A überspielt werden.

- Starten Sie die Funktion CD COPY am Cassettendeck.

— Die Seite A wird bespielt. Danach zeigt das Display die Verteilung der Titel für Seite B.

- Diese Funktion können Sie auch in Verbindung mit einem von Ihnen erstellten Programm ausführen.

Uhreinstellung

Das Gerät verfügt über eine eingebaute Uhr (24 Stunden).

• Mit der Taste POWER Bereitschaftsmodus wählen.
• Zweimal EDIT drücken. In der Anzeige erscheint CLOCK.
  – In der Anzeige beginnt die Zeit zu blinken.
• Zum Einstellen der Zeit die Tasten ◀◀◀ SEARCH/TUNING ▶▶ drücken. Mit jedem kurzen Tastendruck wird die angezeigte Zahl um 1 erhöht. Durch Niederhalten der Taste wird die Einstellung im Schnellverfahren vorgenommen.
• Zum Speichern der Einstellung MEMORY drücken.
• Soll der Uhreinstellungsmodus ohne geänderte Einstellung verlassen werden, erneut EDIT drücken.

Anmerkung: Bei Stromausfall wird die Zeit gespeichert. Kehrt der Strom wieder, läuft die Uhr ab der gespeicherten Zeit weiter.

Timer-Funktion

Stellen Sie vor dem Einstellen des Timers sicher, daß die Uhr richtig gestellt ist.

Ein- und Ausschalten des Timers

Der Timer kann in jeder Betriebsart (selbst bei Bereitschaft) ein- oder ausgeschaltet werden.

• Der Timer kann durch längeres Drücken der Taste INFO ein- oder ausgeschaltet werden.
  – Ist der Timer eingeschaltet, wird eine Sekunde lang 'TIMER ON' angezeigt. Anschließend erscheinen in der Anzeige wieder die ursprünglichen Angaben. Die Leuchtdiode in der POWER-Taste beginnt zu blinken.
• Ist der Timer ausgeschaltet (erneutes längeres Drücken der INFO-Taste), wird eine Sekunde lang 'TIMER OFF' angezeigt. Anschließend kehren in der Anzeige die ursprünglichen Angaben wieder.

Timereinstellung

• Mit der Taste POWER auf Bereitschaft schalten.
• Einmal EDIT drücken. In der Anzeige erscheint kurz 'TIMER'.
  – Die Anfangszeit beginnt zu blinken, z. B. '02:30 ON'.
• Zum Einstellen der Anfangszeit die Tasten ◀◀◀ SEARCH/TUNING ▶▶ drücken. Mit jedem kurzen Tastendruck wird die angezeigte Zahl um 1 erhöht. Durch Niederhalten der Taste wird die Einstellung im Schnellverfahren vorgenommen.
• Zum Einstellen der Endzeit SKIP/STATION ▷ drücken.
• Mit den Tasten ◀◀ SEARCH/TUNING ▷▶ die Endzeit einstellen.

• Zum Speichern der Timereinstellung MEMORY drücken.

• Sobald der Timer eingeschaltet ist, beginnt die Leuchtdiode in der Taste POWER zu blinken.
  – Das Gerät beginnt mit jener Funktion, die eingestellt war, bevor das Gerät auf Bereitschaft geschaltet wurde (dasselbe Geräteteil, derselbe Radiosender oder dieselbe Titelnummer der CD).

• War das Gerät bereits eingeschaltet, als der Timer gestellt wurde, läuft die gewählte Funktion weiter und das Gerät schaltet sich bei der eingestellten Endzeit ab.
• Nach dem Timerverfahren wird das Gerät auf Bereitschaft geschaltet und die Leuchtdiode in der Taste POWER hört auf zu blinken.

Funktion SLEEP (auf der Fernbedienung)

Mit Hilfe der Sleep-Funktion (Einschlafautomatik) kann das Gerät nach Ablauf einer bestimmten Zeit automatisch abgeschaltet werden.

Damit können Sie zum Einschlafen Musik hören. Sie brauchen dann das Gerät nicht in Bereitschaft zu schalten, da dies automatisch geschieht. Die Taste SLEEP befindet sich auf der Fernbedienung.

Drücken Sie einmal auf die Taste SLEEP.

• Einmal die Taste SLEEP drücken.
• In der Anzeige erscheint 'SLEEP 60'.
  — Nach einer Sekunde wird das Gerät eingeschaltet, und nach 60 Minuten schaltet es sich automatisch auf Bereitschaft.
• Wird die SLEEP-Taste innerhalb einer Sekunde erneut gedrückt, kann eine andere Sleep-Zeit gewählt werden: 60 → 40 → 30 → 20 → 10 → 5 → 0
  — Während der Sleep-Funktion erscheint in der Anzeige 'SLEEP'.

Hinweise:

• Während die Sleep-Funktion aktiviert ist, kann durch Drücken der Taste SLEEP die Einschrafzeit auf 60 Minuten zurückgestellt werden.
• Die SLEEP-Einstellung kann gelöscht werden, indem Sie das Gerät in Bereitschaft schalten (mit der Taste Kauf der Fernbedienung) oder wenn Sie die Taste SLEEP drücken bis in der Anzeige 'SLEEP O' erscheint.

Technische Daten

Verstärker

Ausgangsleistung (DIN 45 500)

Musikleistung (4 Ω) 2 x 50 W

Sinusleistung (4 Ω, 0,7% Klirrfaktor, f = 1 kHz)....2 x 30 W

Eingangsempfindlichkeit/Impedanz

Line IN....180 mV / 47 kΩ

Klirrfaktor Sinusleistung -1dB, 8 Ω, 1 kHz ....≤ 0,01 %

Geräuschspannungsabstand ≥ 94 dB

Tuner

Empfindlichkeit

Mono (Geräuschspannungsabstand = 26 dB)....1,1 μV

Stereo (Geräuschspannungsabstand = 46 dB)....35 μV

Frequenzbereiche

FM....87,50 ... 108,00 MHz

MW 528 1605 kHz

CD

Linearität Frequenzgang ± 0.1 dB .....20 .. 20.000 Hz

Signal-/Störabstand 96 dB

Klirrfaktor THD 80 dB

Dynamikbereich....96 dB

Allgemeines

Spannungsversorgung

Betriebsspannung....230 V -

Frequenz....50/60 Hz

max. Leistungsaufnahme 150 W

Leistungsaufnahme in Standby....< 6 W

Abmessungen und Gewicht

B x H x T 435 x 75 (+12) x 300 mm

Gewicht 5,3 kg

Zubehör Bedienungsanleitung

Ident Dokument

System-Fernbedienung

2 x 1,5 VC micro batterien Typ LR06, AA

FM Drahtantenne

......AM Ringantenne

Technische und optische Änderungen vorbehalten!

Dieses Gerät ist funkentstört entsprechend den geltenden EG-Richtlinien.

Dem 'Bundesamt für Zulassungen in der Telekommunikation' (BZT) wurde angezeigt, daß das Gerät in Verkehr gebracht wurde. Ihm wurde auch die Berechtigung eingeräumt, die Serie auf Einhaltung der Bestimmungen zu überprüfen.

Dieses Gerät entspricht der Sicherheitsbestimmung VDE 0860 und somit der internationalen Sicherheitsvor-schrift EN 60065.z

Schutzschaltungen

Ihr Receiver ist mit umfangreichen elektronischen Schutzschaltungen ausgestattet, welche die angeschlossenen Lautsprecher zuverlässig vor Beschädigungen schützen. Bei Überlast wird die Leistung blitzschnell begrenzt.

Überhitzt das Gerät, erkennt das Programm einen Thermofehler. Falls das geschieht, ist der Netzstecker herauszuziehen und sind alle Gegenstände, die die

Lüftungsschlitze oben am Gerät verdecken, zu entfernen. Lassen Sie die Anlage für einige Minuten abkühlen, bevor Sie sie wieder einschalten.

Pflege des Gerätes

Gehäuse mit weichem, staubbindendem Lappen reinigen.

Polier- und Reinigungsmittel können die Oberfläche des Gehäuses beschädigen.

Fehler-checkliste

Die folgende Checkliste wird Ihnen helfen, die meisten Probleme, die bei Ihrem Gerät auftreten können, zu lösen.

Bevor Sie die untenstehende Checkliste durchgehen, sollten Sie die folgende Punkten überprüfen:

• Das Netzkabel muß fest angeschlossen sein.
- Das Antennenkabel muß fest angeschlossen sein.
• Die Lautsprecheranschlüsse müssen ebenfalls stabil sein.
Wenn der Fehler mit Hilfe der Checkliste nicht beseitigt werden kann, wenden Sie sich bitte an Ihren Fachhänlder.

Symptom Ursachen (und ihre Beseitigung)

Das Gerät stellt sich Der Transformator kann überheizt sein.ab Stellen Sie die Anlage aus und entfernen Sie alle Objekte, die eventuell die Belüftungsschlitze an der Oberseite des Geräts bedecken. Lassen Sie die Anlage für ca. 15 Minuten abkühlen, bevor Sie sie wieder anstellen.
Kein Klang Ihr Gerät ist überheizt. Die Lautstärke wird automatisch reduziert und die Boxen abgeschaltet. Netzstecker herausziehen, und alle Gegenstände, die die Lüftungsschlitze oben am Gerät verdecken können, entfernen. Das Gerät einige Minuten abkühlen lassen, bevor der Stecker wieder eingesteckt wird.
Das Gerät funktioniert 'Aufhäng'-Problem durch ESD nicht. (elektrostatische Aufladungen). Ziehen Sie den Netzstecker und schließen ihn dann wieder an.
Kein Ton VOLUME-Regler nach rechts drehen.Evtl. angeschlossene Kopfhörer vom Gerät trennen. Überprüfen, ob Lautsprecher richtig angeschlossen sind. Stellen Sie sicher, daß die Funktion MUTING nicht aktiviert ist ( ▶Taste auf Ferngeber).Abhängig von schlechtem Stereoempfang, ist die Funktion MUTING aktiviert. Drücken Sie die Taste MONO, um den MONO-Empfang zu aktivieren oder korrigieren Sie die Frequenz manuell.
Starkes Brummen oder Rauschen	Antenne einstellen.Das Empfangssignal ist zu schwach. (Schließen Sie eine Außenantenne für besseren Empfang an).
Kein Ton von einem Lautsprecher oder falsche Balance zwischen linker und rechter Box.	Anschluß des ausgefallenen Lautsprechers überprüfen
Linker und rechter Kanal vertauscht.	Lautsprecheranschlüsse und -aufstellung überprüfen.
Fehlen der Baßtöne oder offensichtlich falsche Position der Instrumente.	Überprüfen Sie die Lautsprecheranschlüsse auf richtige Polarität.
Die Fernbedienung geht nicht. Zu großer Abstand	Batterien auswechseln. oder falscher Winkel zum Gerät.
Der CD-Player läuft nicht.	Der Player ist auf PAUSE geschaltet.durch große Temperaturschwankungen hat sich Kondensfeuchtigkeit auf dem Linsensystem des Lasers gebildet; sie verschwindet nach einiger Zeit von selbst.
Das CD-Fach schließt nicht.	CD nicht richtig eingelegt.
'NO DISC' appears in display.	Keine CD eingelegt. Schmutzige oder verkratzte CD oder die CD ist verkehrt herum eingelegt.Versuchen Sie eine andere CD.
Abspielen nicht vom ersten Titel an.	Der Player befindet sich in PROGRAM oder SHUFFLE Modus. Drücken Sie STOP und dann PLAY.
