BEDIENUNGSANLEITUNG Freaxx 20 RRCD 4202 GRUNDIG

3 Sicherheit und Pflege 9 CD-Betrieb
4 Auf einen Blick 12 Cassetten-Betrieb
6 Stromversorgung 14 Informationen
7 Lautstärke/Klang 15 Fehlersuche
8 Radio-Betrieb 134 Service

16 Care and safety 23 CD mode
17 Overview 26 Tape mode
19 Power supply 28 Information
21 Volume/tone 29 Troubleshooting
22 Radio mode 134 Service

SICHERHEIT UND PFLEGE

Damit Ihr Gerät Ihnen lange Zeit Freude und Unterhaltung bereitet, beachten Sie bitte die folgenden Hinweise:

Dieses Gerät ist für die Wiedergabe und die Aufnahme von Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Schützen Sie das Gerät, die CDs und die Cassetten vor Regen, Feuchtigkeit (Tropf- und Spritzwasser), Sand sowie vor Hitze, wie z.B. durch Heizgeräte oder im Innenraum in der Sonne geparkter Autos.

Sorgen Sie beim Aufstellen des Gerätes für ausreichende Belüftung. Lassen Sie an der Rückseite des Gerätes einen Freiraum von mindestens 10 cm und verdecken Sie die Lüftungsschlitze nicht mit Gegenständen.

Stecken Sie keine Fremdkörper in das CD- oder Cassetten-Fach des Gerätes.

Beim Wechsel vom Kalten ins Warme kann die Linse des CD-Teils beschlagen. Das Abspielen ist dann nicht möglich. Geben Sie dem Gerät Zeit, sich zu akklimatisieren.

Wenn das Gerät CDs nicht einwandfrei lesen kann, benutzen Sie eine handelsübliche Reinigungs-CD, um die Laseroptik zu reinigen. Andere Reinigungsmethoden können die Laseroptik zerstören.

Halten Sie das CD-Fach des Gerätes immer geschlossen, damit sich kein Staub auf der Laseroptik ansammelt. Keine Aufkleber auf der CD anbringen. Die Oberfläche der CD sauber halten.

Das CD-Teil und das Cassetten-Teil enthalten selbstschmierende Lager, die nicht geölt oder geschmiert werden dürfen.

Sie dürfen auf keinen Fall das Gehäuse des Gerätes öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Gerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz beschädigt werden. Bei einem Gewitter müssen Sie immer den Netzstecker ziehen.

Verwenden Sie keine Reinigungsmittel, diese können das Gehäuse beschädigen. Reinigen Sie das Gerät mit einem sauberen, feuchten Lederlappen.

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Ein Schild nach nebenstehender Abbildung finden Sie an der Unterseite Ihres Gerätes.

CLASS 1 LASER PRODUCT bedeutet, dass der Laser wegen seines technischen Aufbaus eigensicher ist, so dass der maximal erlaubte Ausstrahlwert unter keinen Umständen überschritten werden kann.

Wenn andere als die hier spezifizierten Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann es zu gefährlicher Strahlungsexposition kommen.

Unsichtbare Laser-Strahlung tritt aus, wenn das CD-Fach geöffnet wird und wenn die Sicherheitsverriegelung überbrückt ist. Nicht dem Strahl aussetzen.

AUF EINEN BLICK

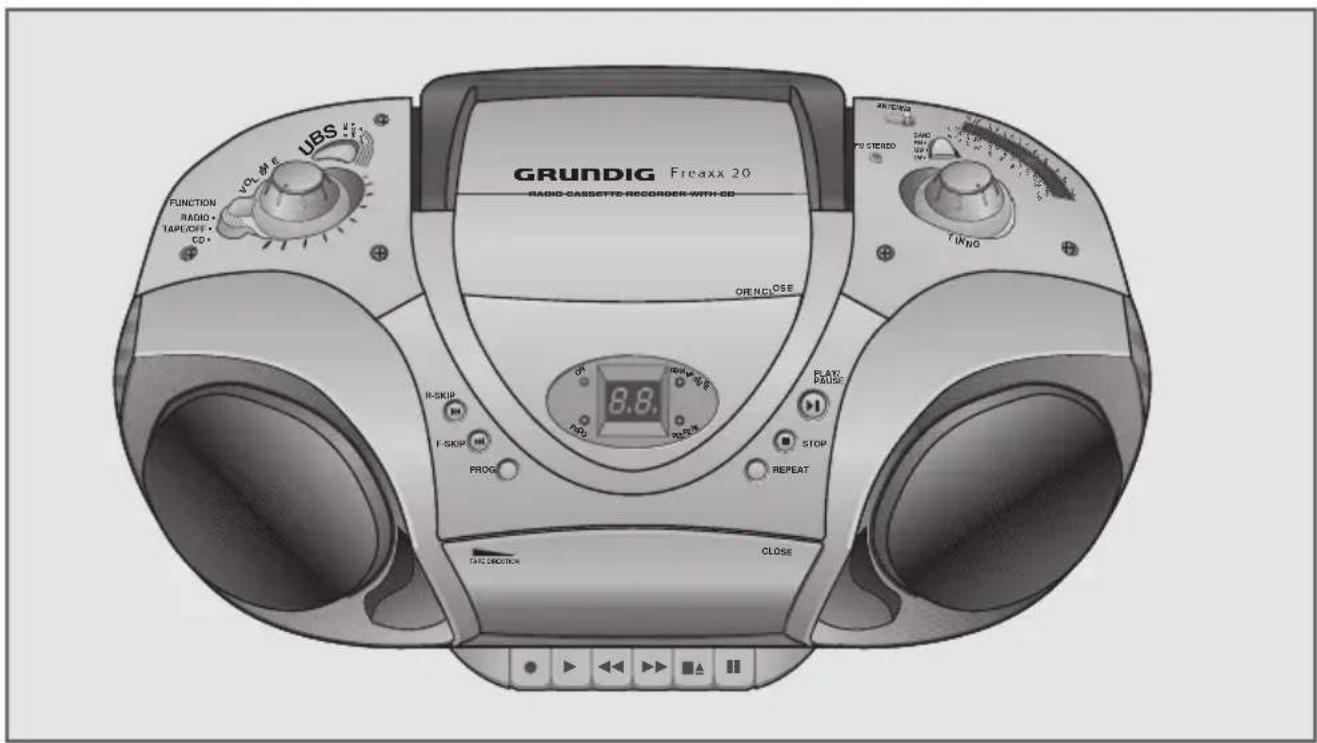

Bedienelemente

GRUNDIG Freaxx 20 RADIO CASSETTO RECORDER WITH CD FUNCTION RADIO + TAPE/OFF + CD + VOL & E UBS OPEN CLOSE INTenna SAND RUN STEREO TUNG 8.8. IF-SKIP F-SKIP PROG PLAY PAUSE STOP REPEAT TAPE SWITCH CLOSE

VOLUME UBS FUNCTION RADIO TAPE/OFF CD

DIG AC-

ANTenna SAND FAN BAN FM STEREO TUNG

Allgemein

CD•TAPE/OFF• Funktionsschalter, schaltet die Programmquellen RADIO CD, TAPE und RADIO um (das Gerät ist ausgeschaltet, wenn in Stellung »TAPE/OFF« keine der Laufwerkstasten gedrückt ist).

UBS Ultra Bass System, hebt die Bässe an.

VOLUME Ändert die Lautstärke.

Kopfhörerbuchse, zum Anschließen eines Stereo-

Kopfhörers mit Klinkenstecker (ø 3,5 mm), linke Geräteseite; die Lautsprecher des Gerätes werden automatisch abgeschaltet.

AC\~ Buchse zum Anschließen des Netzkabels.

Radio-Teil

Teleskopantenne für FM-Empfang.

FM 88-108 MHz Abstimmskala für die Wellenbereiche FM und MW 540-1600 kHz MW und LW.

LW 150-280 kHz

FM/MW/LW Wellenbereichsumschalter FM (UKW), MW (Mittelwelle) und LW (Langwelle).

TUNING Zum Einstellen der Rundfunk-Programme.

FM STEREO Stereoanzeige, leuchtet bei FM-Stereo-Empfang.

AUF EINEN BLICK

FM MODE Zum Umschalten auf Mono bei schlechtem Stereo-Empfang, Geräterückseite.

CD-Teil

OPEN/CLOSE Zum Öffnen und Schließen des CD-Faches.

▶II Startet die Wiedergabe einer CD;

PLAY/PAUSE schaltet auf Wiedergabepause.

■ STOP Beendet die Wiedergabe der CD.

REPEAT Einmal Drücken: wiederholt den aktuellen Titel stets

von neuem;

zweimal Drücken: wiederholt die ganze CD stets von neuem.

PROG. Speichert Titel zum Erstellen eines Musikprogrammes.

▶▶ F-SKIP Kurzes Drücken: wählt einen Titel an;

R-SKIP längeres Drücken: sucht eine bestimmte Passage.

Cassetten-Teil

CLOSE Cassetten-Fach, zum Schließen hier drücken.

Startet die Aufnahme.

▶Startet die Wiedergabe.

Spult die Cassette zum Bandanfang.

Spult die Cassette zum Bandende.

Beendet die Wiedergabe/Aufnahme; öffnet das Cassettenfach.

Pause bei Aufnahme und Wiedergabe.

Zeigt die Laufrichtung der Cassette. TAPE DIRECTION

Anzeigen

Leuchtet, wenn eine CD wiedergegeben wird; blinkt im Pause-Modus.

REPEAT ●

Leuchtet, wenn der aktuelle Titel wiederholt wird; blinkt, wenn die ganze CD oder ein Musikprogramm wiederholt wird.

PROG.

Leuchtet bei der Wiedergabe eines Musikprogrammes; blinkt beim Speichern einzelner Titel.

ON ●

Leuchtet, wenn der Radio Recorder in Betrieb ist.

TRACK 08

Zeigt vor Wiedergabestart die Gesamtzahl der Titel einer CD an; zeigt bei der Wiedergabe den aktuellen CD-Titel an.

STROMVERSORGUNG

Netz-Betrieb

Hinweis:

Prüfen Sie, ob die auf dem Typenschild (an der Unterseite des Gerätes) angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt. Ist dies nicht der Fall, wenden Sie sich an Ihren Fachhändler.

AC-

1 Beigepacktes Netzkabel (im Batteriefach) in die Buchse »AC \~« des Radio Recorders stecken.
2 Stecker des Netzkabels in die Steckdose stecken.

Vorsicht:

Nur durch Ziehen des Netzsteckers ist das Gerät vom Stromnetz getrennt.

Batterie-Betrieb

1 Batteriefach öffnen, dazu Schnapper drücken und Deckel abnehmen.
2 Sechs Batterien (6 x 1,5V/Typ IEC/LR20/AM1/D-size) einsetzen, dabei Polung beachten, die im Batteriefachboden markiert ist.

Hinweise:

Entfernen Sie die Batterien, wenn sie verbraucht sind oder wenn Sie das Gerät längere Zeit nicht benutzen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Die Batterien werden bei Netz-Betrieb abgeschaltet.

Umwelthinweis:

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

Lautstärke verändern

1 Lautstärke mit dem Regler »VOLUME« verändern.

Ultra Bass System aktivieren

Bei dieser Funktion werden die Bässe angehoben.

1 Ultra Bass System mit »UBS« ein- oder ausschalten.

Mit Kopfhörern hören

1 Kopfhörer an die Kopfhörerbuchse »« (linke Geräteseite) anschließen (ø 3,5 mm).

– Die Lautsprecher des Gerätes werden automatisch abgeschaltet.

Hinweis:

Eine ständige Benutzung mit hoher Lautstärke kann zu Hörschäden führen.

RADIO-BETRIEB

Antennen

1 Bei FM-Empfang (UKW) die Teleskopantenne herausziehen und durch Neigen und Drehen ausrichten.

Hinweis:

Bei zu starkem FM-Signal empfiehlt es sich, die Teleskopantenne einzuschieben.

Bei schwachem Empfang:

Treten bei FM-Stereo-Empfang aufgrund einer nicht ausreichenden Signalstärke Störungen auf, können diese eventuell unterdrückt werden, indem der Schalter »FM MODE« (Geräterückseite) auf Mono-Empfang geschaltet wird. Die FM-Stereo-Anzeige erlischt und der FM-Sender wird in Mono wiedergegeben.

2 Für MW- und LW-Empfang hat der Radio Recorder eine eingebaute Antenne. Zum Ausrichten der Antenne den Radio Recorder um die eigene Achse drehen.

Rundfunkempfang

1 Radio Recorder einschalten, dazu Funktionsschalter »CD•TAPE/OFF•RADIO« auf »RADIO« stellen.

– Die Anzeige »ON ●« leuchtet.

2 Gewünschten Wellenbereich (FM, MW, LW) mit Wellenbereichsschalter wählen.

3 Rundfunk-Programm mit Drehregler »TUNING« einstellen.

- Bei Empfang eines FM-Stereo-Programmes leuchtet die Anzeige »FM STEREO«.

4 Radio Recorder abschalten, dazu Funktionsschalter auf Stellung »TAPE« stellen.

– Die Anzeige »ON ●« erlischt.

Allgemeine Hinweise für Geräte mit Laser

Ein Schild nach nebenstehender Abbildung finden Sie an der Unterseite Ihres Gerätes. CLASS 1 LASER PRODUCT bedeutet, dass der Laser wegen seines technischen Aufbaus eigensicher ist, so dass der maximal erlaubte Ausstrahlwert unter keinen Umständen überschritten werden kann.

Wenn andere als die hier spezifizierten Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann es zu gefährlicher Strahlungsexposition kommen. Unsichtbare Laser-Strahlung tritt aus, wenn das CD-Fach geöffnet wird und wenn die Sicherheitsverriegelung überbrückt ist. Nicht dem Strahl aussetzen.

Das Gerät ist geeignet für Musik-CDs, die mit dem nebenstehenden Logo versehen sind (CD-DA) und für CD-R bzw. CD-RW mit Audio-Daten.

Beim Brennen von CD-R und CD-RW mit Audio-Daten können verschiedenen Probleme entstehen, die eine störungsfreie Wiedergabe unter Umständen beeinträchtigen. Ursache hierfür sind fehlerhafte Software- und Hardware-Einstellungen oder aber der verwendete Rohling. Falls derartige Fehler auftreten, sollten Sie den Kundendienst Ihres CD-Brenner-/Brennersoftware-Herstellers kontaktieren oder entsprechende Infomrationen - z.B. im Internetsuchen.

Wenn Sie Audio-CDs anfertigen, beachten Sie die gesetzlichen Grundlagen und verstoßen Sie nicht gegen die Kopierrechte Dritter.

Vorbereiten

1 Radio Recorder einschalten, dazu Funktionsschalter »CD•TAPE/OFF•RADIO« auf »CD« stellen.

– Die Anzeige »ON ●« leuchtet. Ist keine CD eingelegt, erscheint in der Anzeige zunächst »□□«, anschließend »no«.

2 CD-Fach mit »OPEN/CLOSE« (an der Oberseite des Radio Recorders) öffnen.

3 CD mit dem Aufdruck nach oben in das CD-Fach legen.

4 Deckel des CD-Faches (Markierung »OPEN/CLOSE«) schließen (Anzeige zunächst »00«).

Der CD-Spieler startet und tastet das Inhaltsverzeichnis der CD ab.

– In der Anzeige erscheint die Gesamtzahl der Titel.

CD wiedergeben

1 Wiedergabe mit »▶II PLAY/PAUSE« starten.

– Die Anzeige » PLAY/PAUSE●« leuchtet.
- In der Anzeige erscheint die Nummer des ersten Titels.
– Die Wiedergabe stoppt am Ende der CD.

2 Auf Wiedergabe-Pause mit » ▶II PLAY/PAUSE « schalten.

- » PLAY/PAUSE●« blinkt.

3 Wiedergabe mit » ▶II PLAY/PAUSE« fortsetzen.

4 Wiedergabe mit »■ STOP « beenden.

- » PLAY/PAUSE●« erlischt.

12

Anderen Titel anwählen

1 Während der Wiedergabe » F-SKIP« oder »|R-SKIP« so oft drücken, bis die Nummer des gewünschten Titels in der Anzeige erscheint.
– Die Wiedergabe des gewählten Titels startet automatisch.

Passage eines Titels suchen

1 Während der Wiedergabe » ▶▶ F-SKIP« oder »|◀◀ R-SKIP« drücken und gedrückt halten, bis die gewünschte Passage gefunden ist. – Werden »▶▶ F-SKIP« oder »|◀◀ R-SKIP« losgelassen, beginnt die Wiedergabe.

Hinweis:

Während des Suchens wird die Lautstärke verringert.

REPEAT-Funktionen aufrufen

Die Repeat-Funktionen bieten Ihnen die Möglichkeit, einen Titel oder die ganze CD zu wiederholen.

1 Zum Wiederholen eines Titels einmal »REPEAT« drücken.
– Die Anzeige »REPEAT ●« leuchtet und der aktuelle Titel wird jetzt ständig wiederholt.
2 Zum Wiederholen aller Titel auf der CD erneut »REPEAT« drücken.
– Die Anzeige »REPEAT●« fängt an zu blinken; die CD wird jetzt ständig wiederholt.
3 Zum Beenden der Funktionen »REPEAT« mehrmals drücken, bis die Anzeige »REPEAT ●« erlischt.

Musikprogramm erstellen

Mit dieser Funktion können Sie bis zu 20 Titel der eingelegten CD in einer bestimmten Reihenfolge speichern und danach wiedergegeben. Der gleiche Titel lässt sich mehrmals speichern.

Titel auswählen und speichern

1 CD in das CD-Fach einlegen. – In der Anzeige erscheint die Gesamtzahl der Titel.

Hinweis:

Am Funktionsschalter muss »CD« gewählt sein.

R-SKP F-SKP H10 H2G 8.8. OK DR D:254 H2G

2 »PROG.« drücken. - Anzeige: »01«, »PROG ●« blinkt.

3 Gewünschten Titel mit » F-SKIP« oder » R-SKIP« anwählen. – In der Anzeige blinkt der gewählte Titel, »PROG ●« leuchtet.

4 Zum Speichern des Titels »PROG.« drücken. – Anzeige: »02« (nächster zu speichernder Titel), »PROG ●« blinkt.

5 Weitere Titel speichern, dazu die Schritte 3 und 4 wiederholen. Hinweis:

Werden mehr als 20 Titel gespeichert, startet der Vorgang erneut bei Titel 1. Das Gerät überschreibt dann die bisherige Programmierung.

05

Musikprogramm abspielen

1 Wiedergabe der Titelauswahl mit »▶II PLAY/PAUSE« starten.

– Die Wiedergabe beginnt mit dem ersten gespeichertenTitel.
– Die Anzeigen »PROG ●« und »PLAY/PAUSE●« leuchten.

2 Wiedergabe der Titelauswahl mit »■ STOP« beenden.

Musikprogramm wiederholen

1 Während der Wiedergabe »REPEAT« zweimal drücken.

– Das Musikprogramm wird jetzt ständig wiederholt.
– Die Anzeige »REPEAT« blinkt.

2 Funktion mit »■ STOP« beenden.

Vom Musikprogramm zur Normal-Wiedergabe wechseln

1 Wiedergabe der Titelauswahl mit »■ STOP« beenden.

- In der Anzeige erscheint die Gesamtzahl der CD-Titel.

2 » ▶II PLAY/PAUSE« drücken.

– Die Normal-Wiedergabe beginnt am Anfang der CD.

Hinweis:

Beim Start der Normal-Wiedergabe bleibt die Titelauswahl gespeichert.

01

Von Normal-Wiedergabe zum Musikprogramm zurückkehren

1 Normal-Wiedergabe mit »■ STOP« beenden.
– In der Anzeige erscheint die Gesamtzahl der CD-Titel.
2 » PROG.« drücken.
- In der Anzeige erscheint Programmplatz 1 (»Ü«), »PROG ●« blinkt.
3 Wiedergabe der Titelauswahl mit » ▶II PLAY/PAUSE« starten.

Titel hinzufügen

1 Bei gestoppter Wiedergabe »PROG.« so oft drücken, bis in der Anzeige der erste freie Speicherplatz erscheint (höchste Nummer).
2 Titel hinzufügen, siehe Abschnitt „Titel auswählen und speichern“.

– Der neue Titel wird nach der aktuellen Reihenfolge gespeichert.

Titel ersetzen

1 »PROG.« so oft drücken, bis in der Anzeige der Speicherplatz des Titels erscheint, der ersetzt werden soll.
2 Neuen Titel auswählen und speichern, siehe Abschnitt „Titel auswählen und speichern“.

Musikprogramm löschen

Das Musikprogramm wird gelöscht, wenn

• »PROG.« und anschließend »■ STOP« gedrückt werden,
• das CD-Fach geöffnet wird,
• der Radio Recorder mit dem Funktionsschalter »CD•TAPE/OFF

- RADIO« ausgeschaltet oder die Spannungsversorgung unterbrochen wird.

CASSETTEN-BETRIEB

VOLUME FUNCTION RADIO TAPE/OFF CD UBS

1 Radio Recorder einschalten, dazu Funktionsschalter »CD•TAPE/OFF•RADIO« auf »TAPE« stellen.
2 Cassetten-Fach mit »■/ ▲« öffnen.
3 Cassette mit der offenen Seite nach unten und der vollen Spule links (siehe »TAPE DIRECTION«) in das Cassetten-Fach einlegen.
4 Cassetten-Fach schließen, dazu vorsichtig auf die Vorderseite des Cassetten-Faches »CLOSE« drücken.

Cassette wiedergeben

1 Wiedergabe mit »▶« starten.

– Die Anzeige »ON ●« leuchtet.
– Die Wiedergabe stoppt am Ende der Cassettenseite.

2 Wiedergabe mit »ll« unterbrechen (Pause).

Wiedergabe mit »ll« fortsetzen.

3 Wiedergabe mit »■/ ▲« beenden.
4 Cassetten-Fach öffnen, dazu »■/ ▲« erneut drücken und Cassette herausnehmen.

Hinweis:

Das Gerät ist ausgeschaltet, wenn keine Taste des Cassetten-Teils gedrückt ist.

Schneller Vor-/Rücklauf der Cassette

1 Aus Stopp » ◀◀◀ « oder »▶▶« drücken.
- » ◀◀◀ « spult zum Bandende, » ▶▶◀ « spult zum Bandanfang.
2 An der gewünschten Bandstelle »■/ ▲« drücken.

Auf Cassette aufnehmen

Löschsicherung der Cassette

Bei jeder neuen Aufnahme wird die vorherige Aufzeichnung überspielt.

Selbstbespielte Cassetten können Sie gegen versehentliches Löschen schützen, indem Sie die entsprechende Sicherungslasche aus der Öffnung im Cassettenrücken brechen.

Bespielt gekaufte Musik-Cassetten sind bereits gegen versehentliches Löschen gesichert.

Wollen Sie eine gesicherte Cassette neu bespielen, überkleben Sie die entsprechende Öffnung mit Klebeband.

Hinweis:

Verwenden Sie für die Aufnahme nur NORMAL-Cassetten (IEC I).

CHROME (IEC II) oder METAL (IEC IV) Cassetten sind nicht geeignet.

Die Lautstärkeeinstellung und die Stellung des Ultra Bass System-Schalters haben keinen Einfluss auf die Aufnahme.

FUNCTION RADIO TAPE/OFF CD VOL-URE UBS

CLOS mov CLOS

VOLUME UBS FUNCTION RADIO- TAPE/OFF- CD-

Vom Radio-Teil aufnehmen

1 Cassette ohne Löschsicherung in das Cassetten-Fach legen und gewünschte Bandstelle mit »◀◀« oder »▶▶« suchen.

2 Funktionsschalter »CD•TAPE/OFF•RADIO« auf »RADIO« stellen und gewünschtes Rundfunkprogramm einstellen.

3 Aufnahme mit » ●« starten.

– Die Taste »▶« rastet automatisch ein.

– Das Gerät schaltet am Ende der Cassette automatisch auf Stopp.

4 Auf Aufnahme-Pause mit »‖‖« schalten.

Aufnahme mit »ll« fortsetzen.

5 Aufnahme mit »■/ ▲« vorzeitig beenden.

Von einer CD aufnehmen

1 Cassette ohne Löschsicherung in das Cassetten-Fach legen und gewünschte Bandstelle mit » ◀◀« oder »▶▶« suchen.

2 Funktionsschalter »CD•TAPE/OFF•RADIO« auf »CD« stellen.

3 Um eine Aufnahme in der Mitte eines Stücks zu starten, beginnen Sie die CD-Wiedergabe wie gewohnt.

4 Sobald die gewünschte Passage erreicht ist, drücken Sie auf » ▶II PLAY/PAUSE«.

5 Zum Starten der Aufnahme » ◎«drücken.

- Der CD-Spieler startet automatisch aus dem Pause-Modus.

CD Synchro – Aufnahme

1 Cassette ohne Löschsicherung in das Cassetten-Fach legen und gewünschte Bandstelle mit » ◀◀◀« oder »▶▶« suchen.

2 Funktionsschalter »CD•TAPE/OFF•RADIO« auf »CD« stellen.

3 Aufnahme mit » ●« starten.

- Die Taste »« rastet automatisch ein und die Wiedergabe der CD wird automatisch vom Anfang der CD gestartet.

- Falls Sie ein zuvor erstelltes Musikprogramms aufnehmen wollen, »PROG.« und anschließend » ●● drücken. Die Wiedergabe der CD wird automatisch vom Anfang des Musikprogrammes gestartet.

– Das Gerät schaltet am Ende der Cassette automatisch auf Stopp.

INFORMATIONEN

l 2/3 ε 1 3

Cassetten-Laufwerk reinigen

Um eine gute Aufnahme- und Wiedergabequalität zu gewährleisten, reinigen Sie die angegebenen Teile (1, 2, 3) nach jeweils 50 Betriebsstunden oder sonst monatlich.

Das Cassetten-Fach öffnen, ein Wattestäbchen mit Alkohol oder einer speziellen Kopfreinigungsflüssigkeit anfeuchten und die Gummiandruckrolle (3), die Tonachse (2), sowie die Magnetköpfe (1) reinigen. Cassetten-Fach schließen. Zum Reinigen der Magnetköpfe (1) können Sie auch eine Reinigungs-Cassette einmal durchlaufen lassen.

Schützen Sie Ihre Cassetten vor Feuchtigkeit, Staub, Hitze und Kälte.

Bewahren Sie Ihre Cassetten nicht in der Nähe starker Magnetfelder wie von Fernsehgeräten, Lautsprecherboxen, usw. auf.

Legen Sie die Cassette nach Gebrauch wieder in die Schutzhülle.

Technische Daten

Dieses Gerät ist funkentstört entsprechend den geltenden EU-Richtlinien.

Dieses Produkt erfüllt die europäischen Richtlinien 89/336/EEC, 73/23/EEC und 93/68/EEC.

Der „Regulierungsbehörde für Telekommunikation und Post“ wurde angezeigt, dass das Gerät in Verkehr gebracht wurde. Ihr wurde auch die Berechtigung eingeräumt, die Serie auf Einhaltung der Bestimmungen zu überprüfen.

Dieses Gerät entspricht der Sicherheitsbestimmung DIN EN 60065 (VDE 0860) und somit der internationalen Sicherheitsvorschrift IEC 60065.

Sie dürfen das Gerät nicht öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Das Typenschild befindet sich an der Unterseite des Gerätes.

Spannungsversorgung

Netzbetrieb: 230 Volt, 50/60Hz

Max. Leistungsaufnahme: ....ca. 20 W (Betrieb), <1 W (Stand-by)

Batteriebetrieb: 6 x 1,5 Volt .....(IEC/LR20/AM1/D-size)

Ausgangsleistung

DIN 45324, 10% THD

Musikleistung: 2 x 5000 mW

Sinusleistung: 2 x 3000 mW

Stereo-Kopfhörer-Klinkenbuchse 3,5 mm ∅

Rundfunkteil

Wellenbereiche

Geräuschspannungsabstand: ..... ≥ 65 dB

Cassettenteil

Tonträger: .... Compact-Cassette nach DIN 45516

Spurlage: ...... Viertelspur international Band-

geschwindigkeit: 4,76 cm/sec.

Motor: DC Motor

Frequenzbereich: ..... 125 Hz ... 10 kHz

Geräusch-

spannungsabstand: ≥ 42 dB

Gleichlauf-

schwankungen: .... ≤0,35 %

Abmessungen und Gewicht

B × H × T ..... 444 × 184,5 × 253 mm

Gewicht 3,7 kg

FEHLERSUCHE

Wenn ein Fehler auftritt, beachten Sie zuerst diese Hinweise, bevor Sie das Gerät reparieren lassen.

Wenn Sie ein Problem trotz dieser Hinweise nicht lösen können, wenden Sie sich an Ihren Händler oder Ihre Service-Stelle.

Versuchen Sie unter keinen Umständen, den Radio Recorder selbst zu reparieren, da die Garantie dadurch ihre Gültigkeit verliert.

PROBLEM	MÖGLICHE URSACHE	LÖSUNG
ALLGEMEINKein Ton	Lautstärke zu niedrig eingestellt Kopfhörer ist angeschlossen Batterien sind verbraucht Batterien sind falsch eingesetzt Netzkabel ist nicht richtig angeschlossen	Lautstärke erhöhen Kopfhörer abstecken Neue Batterien einsetzen Batterien richtig einsetzen Das Netzkabel richtig anschließen
Der Radio Recorder reagiert nicht auf die Betätigung der Tasten	Elektrostatische Entladung	Radio Recorder ausschalten, Netzstecker herausziehen, und nach einigen Sekunden wieder anschließen
RADIOMangelhafter Radioempfang	Schwaches Radio-AntennensignalStöreinstreuungen von elektrischen Geräten wie Fernseher, Videorecorder, Computer, Leuchtstofflampen (TL), Thermostate, Motoren usw.	UKW (FM): die Teleskopan-tenne neigen und drehen; bei FM-Stereo auf Mono umschaltenAM (MW) und LW: das gesamte Gerät drehen Den Radio Recorder von elektrischen Geräten fern-halten
CDWiedergabe startet nicht	Die CD ist beschädigt oder verschmutztBei selbstgebrannten CDs: die CD enthält Daten-Tracks oder entspricht nicht der Norm für Audio-CDs	CD ersetzen oder reinigen CD nur mit Audio-Daten entsprechend der Norm neu brennen
Der CD-Spieler überspringt Titel	Ein gespeichertes Musikprogramm wird abgespielt	Auf Normal-Wiedergabe umschalten oder löschen
CASSETTESchlechte Tonqualität bei Cassetten-wiedergabe	Staub und Schmutz auf Köpfen, Tonwellen oder Andruckrollen	Köpfe, Tonwelle und Andruckrolle reinigen
Keine Cassetten-aufnahme	Cassettenlasche ist herausgebrochen	Die Öffnung mit einem Stück Klebeband schließen

GRUNDIG Deutschland

Ihre regionale Kundendienst-Stelle in Deutschland erreichen Sie unter:

Telefon [phone]* • Telefax 0180/523 1846*

*gebührenpflichtig

Breitenfurter Straße 43-45

A-1120 Wien

+43/1-81 11 70

GRUNDIG NEDERLAND B.V.

Gebouw Amstelveste

Joan Muyskenweg 22

NL-1096 CJ Amsterdam

+31/20-5 68 15 68

GRUNDIG ITALIANA S.P.A.

Via G.B. Trener, 8

I-38100 Trento

+39/4 61-89 31 11

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montags bis Freitags

von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 530 21 22*

Österreich: 0800 / 700 600*

*gebührenpflichtig

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

Haben Sie Fragen zur Umweltverträglichkeit unserer

Geräte, wenden Sie sich an die GRUNDIG Öko-Technologie,

Fax: [phone].
