BEDIENUNGSANLEITUNG RRCD 2420 MP3 GRUNDIG

4 Auf einen Blick 13 CD-Betrieb

10 Sicherheit und Pflege 16 MP3-Betrieb

11 Allgemeine Funktionen 19 Cassetten-Betrieb

11 Radio Betrieb 21 Informationen

ENGLISH

23 Overview 33 CD mode

164 Generelle funktioner 172 Kassettebändfunktion

164 Radiofunktion 174 Informationer

SVENSKA

CD TAPE/OFF Schaltet zwischen den Programmquellen CD, TAPE und RADIO um; RADIO schaltet das Gerät aus.

ON Betriebsanzeige. Leuchtet während des Betriebes rot.

VOLUME Ändert die Lautstärke.

Infrarot-Sensor für die Signale der Fernbedienung (RRCD 2420 MP3).

UBS Schaltet das Ultra Bass System ein und aus.

Kopfhörerbuchse, zum Anschließen eines Stereo-Kopfhörers mit Klinkenstecker (ø 3,5 mm), linke Geräteseite; die Lautsprecher des Gerätes werden automatisch abgeschaltet.

AC\~ Buchse zum Anschließen des Netzkabels, Geräterückseite.

Radio-Teil

ANTENNA Teleskopantenne für den FM (UKW)-Empfang.

■ BAND Wellenbereichsumschalter MW (Mittelwelle) und FM (UKW).

UP ▶▶|Kurz drücken ändert die Frequenz schrittweise vorwärts oder DOWN ◀◀ rückwärts; drücken und gedrückt halten startet den Frequenzsuchlauf vorwärts oder rückwärts.

PROG/ Zum Speichern von Rundfunk-Programmen auf Programmplätzen; MEM startet den automatischen Programmsuchlauf.

REPEAT bzw. ALBUM /MEM UP Wählt Programmplätze vorwärts; wählt beim Speichern von Rundfunk-Programmen die nächste Programmplatz-Nummer.

RANDOM bzw. Wählt Programmplätze rückwärts; wählt beim Speichern von Rundfunk-Programmen die vorhergehende Programmplatz-Nummer. ALBUM

/MEM DOWN

FM MODE STEREO/MONO Schaltet zwischen Stereo- und Mono-Empfang um (Geräterückseite).

CD-Teil (RRCD 2410)

OPEN/CLOSE Zum Öffnen und Schließen des CD-Faches.

PLAY/PAUSE▶II Startet die Wiedergabe; schaltet in Wiedergabe-Pause.

UP ▶▶↓ DOWN ◀◀◀ Kurz drücken wählt den nächsten oder vorhergehenden Titel; drücken und gedrückt halten startet den Suchlauf vorwärts oder rück- wärts.

■ BAND Beendet die Wiedergabe; löscht ein Musik-Programm.

AUF EINEN BLICK

PROG/ Zum Speichern von Titeln beim Erstellen eines Musik-Programmes. MEM

REPEAT/MEM UP Zum Wiederholen eines Titels oder der ganzen CD.

RANDOM/ Zur Wiedergabe von Titeln in zufälliger Reihenfolge. MEM DOWN

CD-Teil (RRCD 2420 MP3)

OPEN/CLOSE Zum Öffnen und Schließen des CD-Faches.

PLAY/PAUSE▶II Startet die Wiedergabe; schaltet in Wiedergabe-Pause.

UP ▶▶|Kurz drücken wählt das nächste oder das vorhergehende File bzw.

DOWN | den nächsten oder den vorhergehenden Titel; drücken und gedrückt halten startet den Suchlauf vorwärts oder rückwärts.

■ BAND Beendet die Wiedergabe; löscht ein Musik-Programm.

PROG/ Zum Speichern von Titeln beim Erstellen eines Musik-Programmes. MEM

ALBUM/ Im MP3-Betrieb: zeigt das aktuelle Album an, wählt das nächste MEM UP Album.

ALBUM/ Im MP3-Betrieb: zeigt das aktuelle Album an, wählt das vorhergehen-MEM DOWN de Album.

MODE Im CD-DA-Betrieb: zum Wiederholen eines Titels oder der ganzen CD; zur Wiedergabe von Titeln in zufälliger Reihenfolge. Im MP3-Betrieb: zum Wiederholen eines Files, aller Files des gewählten Albums oder aller Files auf der CD; zur Wiedergabe aller Files auf der CD in zufälliger Reihenfolge.

Cassetten-Teil

CLOSE Cassetten-Fach, zum Schließen hier drücken.

Zeigt die Laufrichtung der Cassette an. TAPE DIRECTION

Pause bei Aufnahme und Wiedergabe.

Beendet die Wiedergabe/Aufnahme; öffnet das Cassettenfach.

Spult die Cassette zum Bandanfang.

Spult die Cassette zum Bandende.

Startet die Wiedergabe.

Startet die Aufnahme.

Die Anzeigen (RRCD 2410)

000.00 Im Radio-Betrieb: zeigt die Frequenz an; zeigt die Programmplatz-Nummer an. Im CD-Betrieb: zeigt die Gesamtzahl der Titel und den aktuellen Titel an.

ODIm Radio-Betrieb: ein FM-Stereo-Programm wird empfangen.

RANDOM Im CD-Betrieb: die Titel werden in zufälliger Reihenfolge wiedergegeben.

REPEAT Im CD-Betrieb: blinkt, wenn ein Titel wiederholt wird; leuchtet, wenn die ganze CD wiederholt wird.

MEMORY Im Radio-Betrieb: blinkt, wenn ein Rundfunk-Programm gespeichert wird; leuchtet, wenn ein gespeichertes Rundfunk-Programm eingestellt ist. Im CD-DA-Betrieb: blinkt beim Erstellen eines Musikprogrammes, leuchtet bei der Wiedergabe eines Musikprogrammes.

FM Im Radio-Betrieb: Wellenbereichsanzeige FM (UKW).

MW Im Radio-Betrieb: Wellenbereichsanzeige MW (Mittelwelle).

MHz Im Radio-Betrieb: In Verbindung mit der FM-Frequenzanzeige.

kHz Im Radio-Betrieb: In Verbindung mit der MW-Frequenzanzeige.

Die Anzeigen (RRCD 2420 MP3)

MEM MP3

ALBUM RND ⏻ALL

∞

FM MW

000.00 kHz MHz

000.00

Im Radio-Betrieb: zeigt die Frequenz an; zeigt die Programmplatz-Nummer an.

Im CD-DA-Betrieb: zeigt die Gesamtzahl der Titel und den aktuellen Titel an.

Im MP3-Betrieb: zeigt die Gesamtzahl der Alben und das aktuelle File an.

FM Im Radio-Betrieb: Wellenbereichsanzeige FM (UKW).

MW Im Radio-Betrieb: Wellenbereichsanzeige MW (Mittelwelle).

Im CD-DA-Betrieb: zeigt die Wiedergabe an, blinkt in Wiedergabe-Pause

MEM Im Radio-Betrieb: blinkt, wenn ein Rundfunk-Programm gespeichert wird; leuchtet, wenn ein gespeichertes Rundfunk-Programm eingestellt ist.

Im CD-DA-Betrieb: blinkt beim Erstellen eines Musikprogrammes, leuchtet bei der Wiedergabe eines Musikprogrammes.

MP3 Im MP3-Betrieb: zeigt an, dass eine MP3-CD eingelegt ist.

ALBUM Im MP3-Betrieb: blinkt, wenn die Album-Ebene angezeigt wird.

RND Im CD-DA-Betrieb: die Titel oder Files werden in zufälliger Reihenfolge wie- dergegeben.

Im CD-DA-Betrieb: blinkt, wenn ein Titel wiederholt wird.

Im MP3-Betrieb: blinkt, wenn ein File wiederholt wird; leuchtet, wenn ein Album wiederholt wird.

ALL Im CD-DA- und MP3-Betrieb: leuchtet, wenn die ganze CD wiederholt.

Im Radio-Betrieb: ein FM-Stereo-Programm wird empfangen.

MHz Im Radio-Betrieb: In Verbindung mit der FM-Frequenzanzeige.

kHz Im Radio-Betrieb: In Verbindung mit der MW-Frequenzanzeige.

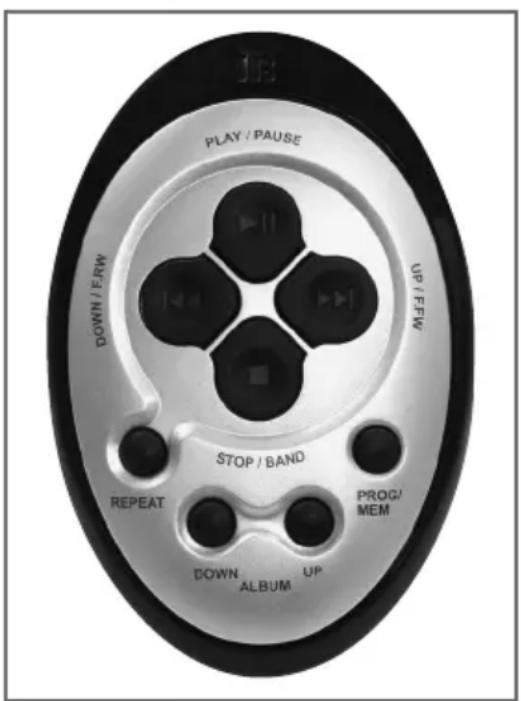

Die Fernbedienung (RRCD 2420 MP3)

PLAY / PAUSE DOWN / EW UP / FFM STOP / BAND REPEAT PROG/ MEM DOWN ALBUM UP

PLAY/PAUSE▶II Im CD-DA und MP3-Betrieb: startet die Wiedergabe; schaltet in Wiedergabe-Pause.

UP/F.FW ▶▶Im Radio-Betrieb: kurz drücken ändert die DOWN/F.RW |◀▶Frequenz schrittweise vorwärts oder rückwärts; drücken und gedrückt halten startet den Frequenzsuchlauf vorwärts oder rückwärts. Im CD-DA- und MP3-Betrieb: kurz drücken wählt den nächsten oder vorhergehenden Titel bzw. das nächste oder vorhergehende File; drücken und gedrückt halten startet den Suchlauf vorwärts oder rückwärts.

■ STOP/BAND Im Radio-Betrieb: Wellenbereichsumschalter MW (Mittelwelle) und FM (UKW). Im CD-DA und MP3-Betrieb: beendet die Wiedergabe; löscht ein Musik-Programm.

PROG/ Im Radio-Betrieb: zum Speichern von MEM Rundfunk-Programmen auf Programm- plätzen; startet den automatischen Pro- grammsuchlauf. Im CD-DA und MP3-Betrieb: Zum Spei- chern von Titeln beim Erstellen eines Musik-Programmes.

MODE Im CD-DA-Betrieb: zum Wiederholen eines Titels oder der ganzen CD; zur Wiedergabe von Titeln in zufälliger Reihenfolge. Im MP3-Betrieb: zum Wiederholen eines Files, aller Files des gewählten Albums oder aller Files auf der CD; zur Wiedergabe aller Files auf der CD in zufälliger Reihenfolge.

ALBUM/ Im Radio-Betrieb: wählt Programmplätze rückwärts; wählt beim Spei-MEM DOWN chern von Rundfunk-Programmen die vorhergehende Programmplatz-Nummer. Im MP3-Betrieb: zeigt das aktuelle Album an, wählt das vorhergehende Album.

ALBUM/ Im Radio-Betrieb: wählt Programmplätze vorwärts; wählt beim Spei MEM UP chern von Rundfunk-Programmen die nächste Programmplatz-Nummer. Im MP3-Betrieb: zeigt, das aktuelle Album an, wählt das nächste Album.

Stromversorgung

Netz-Betrieb

Hinweis:

Prüfen Sie, ob die auf dem Typenschild (an der Unterseite des Gerätes) angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt. Ist dies nicht der Fall, wenden Sie sich an Ihren Fachhändler.

1 Beigepacktes Netzkabel in die Buchse »AC \~« des Gerätes (Geräterückseite) stecken.

2 Stecker des Netzkabels in die Steckdose stecken.

Vorsicht:

Nur durch Ziehen des Netzsteckers ist das Gerät vom Stromnetz getrennt.

Batterie-Betrieb

1 Batteriefach öffnen, dazu auf »OPEN« (Geräteunterseite) drücken und Deckel in Pfeilrichtung schieben.
2 Sechs Batterien (6 x 1,5 V, Typ IEC R14/UM2/C-Size) einsetzen, dabei Polung beachten, die im Batteriefach markiert ist.

Hinweise:

Entfernen Sie die Batterien, wenn sie verbraucht sind oder wenn Sie das Gerät längere Zeit nicht benutzen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Die Batterien werden bei Netz-Betrieb abgeschaltet.

Umwelthinweis:

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlichrechtlichen Entsorgungsträgern gegeben werden.

Stützbatterien einsetzen

Im Netz-Betrieb sorgen die Stützbatterien dafür, dass im Falle eines Stromausfalls, oder wenn Sie kurz den Netzstecker ziehen, die gespeicherten Einstellungen erhalten bleiben.

1 Stützbatteriefach im Inneren des Batteriefaches öffnen, dazu den Verschluß drücken und Deckel abnehmen.
2 Beim Einlegen der Batterien (2 x 1,5 V, Typ IEC LR6/AM3/AA) die im Batteriefachboden markierte Polung beachten.

Batterien in die Fernbedienung einlegen (RRCD 2420 MP3)

1 Batteriefach öffnen, dazu auf den Verschluss drücken und Deckel abnehmen.

2 Beim Einlegen der Batterien (2 x 1,5 V, Typ LR03/AM4//AAA) die im Batteriefachboden markierte Polung beachten.

Hinweis:

Wenn Ihr Gerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

SICHERHEIT UND PFLEGE

Damit Ihr Gerät Ihnen lange Zeit Freude und Unterhaltung bereitet, beachten Sie bitte die folgenden Hinweise:

Dieses Gerät ist für die Wiedergabe von Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Schützen Sie das Gerät und die CDs vor Regen, Feuchtigkeit (Tropf- und Spritzwasser), Sand sowie vor Hitze, wie z.B. durch Heizgeräte oder im Innenraum in der Sonne geparkter Autos.

Sorgen Sie beim Aufstellen des Gerätes für ausreichende Belüftung. Lassen Sie an der Rückseite des Gerätes einen Freiraum von mindestens 10 cm und verdecken Sie die Lüftungsschlitze nicht mit Gegenständen.

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z.B. Vasen) auf das Gerät. Stecken Sie keine Fremdkörper in das CD-Fach des Gerätes.

Stellen Sie keine offenen Brandquellen, z.B. Kerzen, auf das Gerät.

Beim Wechsel vom Kalten ins Warme kann die Linse des CD-Teils beschlagen. Das Abspielen ist dann nicht möglich. Geben Sie dem Gerät Zeit, sich zu akklimatisieren.

Das CD-Teil enthält selbstschmierende Lager, die nicht geölt oder geschmiert werden dürfen.

Sie dürfen auf keinen Fall das Gehäuse des Gerätes öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Gerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz beschädigt werden. Bei einem Gewitter müssen Sie immer den Netzstecker ziehen.

Verwenden Sie keine Reinigungsmittel, diese können das Gehäuse beschädigen. Reinigen Sie das Gerät mit einem sauberen, feuchten Lederlappen.

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Allgemeine Hinweise für Geräte mit Laser

Ein Schild nach nebenstehender Abbildung finden Sie an der Unterseite Ihres Gerätes. CLASS 1 LASER PRODUCT bedeutet, dass der Laser wegen seines technischen Aufbaus eigensicher ist, so dass der maximal erlaubte Ausstrahlwert unter keinen Umständen überschritten werden kann.

Wenn andere als die hier spezifizierten Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann es zu gefährlicher Strahlungsexposition kommen.

Unsichtbare Laser-Strahlung tritt aus, wenn das CD-Fach geöffnet wird und wenn die Sicherheitsverriegelung überbrückt ist. Nicht dem Strahl aussetzen.

ALLGEMEINE FUNKTIONEN

Ein- und Ausschalten

1 Gerät mit der gewünschten Programmquelle einschalten, dazu den Schalter »CD TAPE/OFF RADIO« in die entsprechende Position stellen.

2 Gerät ausschalten, dazu den Schalter »CD TAPE/OFF RADIO« in die Position »TAPE/OFF«stellen.

Programmquelle wählen

1 Gewünschten Programmquelle (CD, TAPE oder RADIO) mit »CD TAPE/OFF RADIO« wählen.

Lautstärke ändern

1 Lautstärke mit »VOLUME« ändern.

Ultra Bass System ein- und ausschalten

Bei dieser Funktion werden die Bässe angehoben.

1 Ultra Bass System mit »UBS« ein- und ausschalten.

Mit Kopfhörern hören

1 Kopfhörer an die Kopfhörerbuchse » 📤 « (ø 3,5 mm) anschließen. – Die Lautsprecher des Gerätes werden abgeschaltet.

RADIO-BETRIEB

Antennen

1 Bei FM-Empfang (UKW) die Teleskopantenne »ANTENNA« herausziehen.
Hinweis:
Bei zu starkem FM-Signal empfiehlt es sich, die Teleskopantenne einzuschieben.
2 Für MW-Empfang hat das Gerät eine eingebaute Antenne. Zum Ausrichten der Antenne das Gerät um die eigene Achse drehen.

Programmquelle Radio wählen

1 Schalter »CD TAPE/OFF RADIO« in Position »RADIO« stellen.

Rundfunk-Programm einstellen und speichern

Automatischer Programm-Suchlauf

1 Gewünschten Wellenbereich (FM oder MW) mit » ■ BAND« wählen.
2 Programm-Suchlauf aktivieren, dazu »PROG/MEM« so lange drücken, bis die Frequenzanzeige in den Schnelldurchlauf wechselt.
- Das Gerät sucht bis zu 10 empfangstarke Programme und speichert sie. Nach Ende des Suchlaufs ist das auf Platz 01 gespeicherte Programm zu hören.

Automatische Programmsuche

1 Gewünschten Wellenbereich (FM oder MW) mit » ■ BAND« wählen.

2 Programmsuche aktivieren, dazu »DOWN |«« oder »UP ▶»|« so lange drücken, bis die Frequenzanzeige in den Schnelldurchlauf wechselt.

– Der Suchlauf stoppt, wenn ein Programm gefunden ist.

Manuelle Programmsuche

1 Zum schrittweisen Fortschalten der Frequenz »DOWN |«« oder »UP ▶»|« mehrmals kurz drücken.
– Fortlauf der Frequenz in 50 kHz-Schritten.

Programme auf Programmplätzen speichern

Es können bis zu 10 Programme im FM-Bereich und bis zu 10 Programme im MW-Bereich gespeichert werden.

1 Gewünschten Wellenbereich (FM oder MW) mit » ■ BAND« wählen.
2 Gewünschtes Programm mit »DOWN |«« oder »UP ▶▶|« wählen.
3 Zum Aktivieren der Speicherfunktion kurz »PROG/MEM« drücken.
4 Gewünschten Programmplatz mit »REPEAT bzw. ALBUM/MEM UP« oder »RANDOM bzw. ALBUM/MEM DOWN« wählen.
5 Programm mit »PROG/MEM« speichern.
6 Zum Speichern weiterer Programme die Schritte 2 bis 5 wiederholen.

Hinweis:

Sie können einzelne Programmplätze mit einem neuen Rundfunk-Programm überschreiben, wenn Sie die Schritte 2 bis 5 wie oben beschrieben durchführen.

Programmplatz wählen

1 Gewünschten Wellenbereich (FM oder MW) mit » ■ BAND« wählen.
2 Gewünschten Programmplatz mit »REPEAT bzw. ALBUM/MEM UP« oder »RANDOM bzw. ALBUM/MEM DOWN« schrittweise wählen.

Stereo-/Mono-Empfang

Empfängt das Gerät FM-Stereo-Programme, erscheint in der Anzeige »«. Ist das Signal dieses FM-Stereo-Programmes schwach und dadurch die Tonqualität schlecht, kann auf Mono-Empfang geschaltet werden.

1 Mit »FM MODE STEREO/MONO« (Geräterückseite) auf Mono-Empfang schalten.
2 Mit »FM MODE STEREO/MONO« (Geräterückseite) auf Stereo-Empfang schalten.

CD-BETRIEB RRCD (2410/2420 MP3)

Das Gerät ist geeignet für Musik-CDs, die mit dem nebenstehendem Logo versehen sind (CD-DA) bzw. für CD-R und CD-RW mit Audio-Daten.

Beim Brennen von CD-R und CD-RW mit Audio-Daten können verschiedene Probleme auftreten, die eine störungsfreie Wiedergabe bisweilen beeinträchtigen. Ursache hierfür sind fehlerhafte Software- und Hardware-Einstellungen oder der verwendete Rohling. Falls solche Fehler auftreten, sollten Sie den Kundendienst Ihres CD-Brenner-/Brenner-software-Herstellers kontaktieren oder entsprechende Informationen - z.B. im Internet - suchen. Wenn Sie Audio-CDs anfertigen, beachten Sie die gesetzlichen Grundlagen und verstoßen Sie nicht gegen die Urheberrechte Dritter.

Halten Sie das CD-Fach immer geschlossen, damit sich kein Staub auf der Laseroptik ansammelt. Keine Aufkleber auf der CD anbringen. Die Oberfläche der CD sauber halten. Bei Ihrem Gerät können Sie sowohl herkömmliche 12 cm CDs als auch 8 cm CDs abspielen. Ein Adapter wird nicht benötigt.

Programmquelle CD wählen

1 Schalter »CD TAPE/OFF RADIO« in Position »CD« stellen.
2 CD-Fach mit »OPEN/CLOSE« öffnen.
3 CD mit dem Aufdruck nach oben in das CD-Fach legen.
4 Deckel des CD-Faches mit »OPEN/CLOSE« schließen.
– Das Gerät liest den Inhalt der CD. In der Anzeige erscheinen die Gesamtzahl der Titel.

CD wiedergeben

1 Wiedergabe mit »PLAY/PAUSE ▶II« starten.

– Die Wiedergabe beginnt mit dem ersten Titel.
- Anzeige: die aktuelle Titelnummer.
– Die Wiedergabe stoppt am Ende der CD.

2 Mit »PLAY/PAUSE ▶II« in Wiedergabe-Pause schalten.

3 Wiedergabe mit »PLAY/PAUSE ▶II« fortsetzen.

4 Wiedergabe mit » ■ BAND« beenden.

Aktuellen Titel wiederholen

1 Während der Wiedergabe kurz »DOWN |« drücken.

- Der Titel wird wieder vom Anfang abgespielt.

CD-BETRIEB RRCD (2410/2420 MP3)

Anderen Titel wählen

1 Während der Wiedergabe »DOWN |«« oder »UP ▶▶|« so oft kurz drücken, bis die Nummer des gewünschten Titels in der Anzeige erscheint.

– Die Wiedergabe des gewählten Titels startet automatisch.

Hinweis:

Die Titelwahl kann auch in Stellung Stopp vorgenommen werden. Allerdings muss die Wiedergabe des Titels dann mit »PLAY/PAUSE»« gestartet werden.

In Stellung Stopp ist mit »DOWN |«« oder »UP ▶▶|« (drücken und gedrückt halten) eine schnelle Titelwahl möglich.

Passage eines Titels suchen

1 Während der Wiedergabe »DOWN |«« oder »UP ▶▶|« drücken und gedrückt halten, bis die gewünschte Passage gefunden ist.

- Wird »DOWN |«« oder »UP ▶▶|« losgelassen, beginnt die Wiedergabe.

Hinweis:

Während des Suchens wird die Lautstärke verringert.

Einen Titel wiederholen (Repeat One)

1 Während der Wiedergabe »REPEAT/MEM UP« (RRCD 2410) oder »MODE« (RRCD 2420) einmal drücken.

– Der aktuelle Titel wird wiederholt abgespielt.

2 Zum Beenden der Funktion »REPEAT/MEM UP« (RRCD 2410) oder »MODE« (RRCD 2420) so oft drücken, bis die Repeat-Anzeige erlischt.

Alle Titel wiederholen (Repeat All)

1 Während der Wiedergabe »REPEAT/MEM UP« (RRCD 2410) oder »MODE« (RRCD 2420) zweimal drücken.

– Die gesamte CD wird wiederholt abgespielt.

2 Zum Beenden der Funktion »REPEAT/MEM UP« (RRCD 2410) oder »MODE« (RRCD 2420) so oft drücken, bis die Repeat-Anzeige erlischt.

Titel in zufälliger Reihenfolge wiedergeben (Random)

1 In Stellung Stopp »RANDOM/MEM DOWN« (RRCD 2410) oder »MODE« (RRCD 2420) so oft drücken, bis in der Anzeige »RANDOM« bzw. »RND« erscheint.

2 Zufalls-Wiedergabe mit »PLAY/PAUSE ▶II« starten.

– Alle Titel der CD werden einmal in zufälliger Reihenfolge wiedergegeben.

3 Zum Beenden der Funktion erneut »RANDOM/MEM DOWN« (RRCD 2410) oder »MODE« (RRCD 2420) drücken.

CD-BETRIEB RRCD (2410/2420 MP3)

Musikprogramm erstellen

Sie können bis zu 20 Titel der eingelegten CD in einer bestimmten Reihenfolge speichern und danach wiedergeben. Ein Titel kann mehrmals gespeichert werden. Das Programmieren ist nur in Stellung Stopp möglich.

Titel wählen und speichern

1 Funktion mit »PROG/MEM« aufrufen. - Anzeige: »00« für den ersten Programmplatz und »MEMORY« oder »MEM« blinken.
2 Gewünschten Titel mit »DOWN |«« oder »UP ▶|« wählen.
3 Titel mit »PROG/MEM« speichern. - Anzeige: »00« für den zweiten Programmplatz und »MEMORY« oder »MEM« blinken.
4 Zum Speichern weiterer Titel die Schitte 2 bis 3 wiederholen.

Musikprogramm wiedergeben

1 Wiedergabe des Musikprogrammes mit »PLAY/PAUSE ▶II« starten. – Die Wiedergabe beginnt mit dem ersten programmierten Titel.

2 Wiedergabe mit » ■ STOP« beenden.

3 Musikprogramm erneut wiedergeben, dazu »PROG/MEM« und anschließend »PLAY/PAUSE▶II« drücken.

Auswahl der Titel ändern

1 In Stellung Stopp »PROG/MEM« so oft drücken, bis in der Anzeige die Nummer des auszutauschenden Titels erscheint.
2 Nummer des neuen Titels mit »DOWN |«« bzw. »UP ▶»|« wählen.
3 Neuen Titel mit »PROG/MEM« speichern.

Titel hinzufügen

1 In Stellung Stopp »PROG/MEM« so oft drücken, bis in der Anzeige die Programmplatz-Nummer auf Null steht.
2 Nummer des neuen Titels mit »DOWN |«« bzw. »UP ▶»|« wählen.
3 Neuen Titel mit »PROG/MEM« speichern.

Musikprogramm löschen

Die CD muss sich in Stellung Stopp befinden.

1 CD-Fach mit »OPEN/CLOSE« öffnen; oder - »PROG/MEM« drücken. - »■ STOP« drücken. - Gerät mit »CD TAPE/OFF RADIO« auf »RADIO« schalten. - Gerät mit »CD TAPE/OFF RADIO« auf »TAPE/OFF« schalten.

MP3-BETRIEB (RRCD 2420 MP3)

(MPa)

Das Gerät ist geeignet für CD-R und CD-RW mit MP3-Formaten. MP3-Files müssen mit einer Sampling Frequenz von 44,1 kHz erstellt werden.

Im MP3-Betrieb sind die Begriffe „Album“ und „File“ ausschlaggebend. „Album“ entspricht dem Ordner am PC, „File“ der Datei am PC oder einem CD-DA-Titel. Das Gerät liest MP3-Daten mit maximal 255 Files pro Album. Insgesamt darf eine MP3-CD nicht mehr als 512 Files bzw. Alben enthalten.

Das Gerät sortiert die Alben bzw. die Files eines Albums nach Namen in alphabetischer Reihenfolge. Wenn Sie eine andere Reihenfolge bevorzugen sollten, ändern Sie den Namen des Files bzw. Albums und stellen Sie eine Nummer vor den Namen.

Beim Brennen von CD-R und CD-RW mit Audio-Daten können verschiedene Probleme auftreten, die eine störungsfreie Wiedergabe bisweilen beeinträchtigen. Ursache hierfür sind fehlerhafte Software- und Hardware-Einstellungen oder der verwendete Rohling. Falls solche Fehler auftreten, sollten Sie den Kundendienst Ihres CD-Brenner-/Brennersoftware-Herstellers kontaktieren oder entsprechende Informationen - z.B. im Internet - suchen. Wenn Sie Audio-CDs anfertigen, beachten Sie die gesetzlichen Grundlagen und verstoßen Sie nicht gegen die Urheberrechte Dritter.

Programmquelle CD wählen

1 Schalter »CD TAPE/OFF RADIO« in Position »CD« stellen.
2 CD-Fach mit »OPEN/CLOSE« öffnen.
3 CD mit dem Aufdruck nach oben in das CD-Fach legen.
4 Deckel des CD-Faches mit »OPEN/CLOSE« schließen.

- Anzeige: das Gerät liest den Inhalt der CD. In der Anzeige erscheint die Gesamtzahl der Alben.

CD wiedergeben

1 Wiedergabe mit »PLAY/PAUSE ▶II« starten.

– Die Wiedergabe beginnt mit dem ersten File des ersten Albums.
- Anzeige: die Nummer des aktuellen Albums, dann die aktuelle Filenummer.
– Die Wiedergabe stoppt am Ende der CD.

2 Mit »PLAY/PAUSE ▶II« in Wiedergabe-Pause schalten.

3 Wiedergabe mit »PLAY/PAUSE ▶II« fortsetzen.
4 Wiedergabe mit » ■ BAND« beenden.

Aktuelles File wiederholen

1 Während der Wiedergabe kurz »DOWN ◀◀« drücken.

– Der Titel wird wieder vom Anfang abgespielt.

MP3-BETRIEB (RRCD 2420 MP3)

Passage eines Files suchen

1 Während der Wiedergabe »DOWN |«« oder »UP ▶▶|« drücken und gedrückt halten, bis die gewünschte Passage gefunden ist.

- Wird »DOWN |«« oder »UP ▶▶|« losgelassen, beginnt die Wiedergabe.

Hinweis:

Der Suchlauf startet verzögert, während des Suchens wird die Lautstärke verringert.

Alben und Files wählen

1 Gewünschtes Album während der Wiedergabe mit »ALBUM/MEM DOWN« oder »ALBUM/MEM UP« wählen.

2 Gewünschtes File mit »DOWN |«« oder »UP ▶▶|« wählen.

– Die Wiedergabe des gewählten Files startet nach kurzer Zeit automatisch.

Hinweise:

Die Wahl von Alben und Files kann auch in Stellung Stopp vorgenommen werden. Allerdings muss die Wiedergabe des Files dann mit »PLAY/PAUSE▶II« gestartet werden.

Das Root-Album wird als Nr. 1 gezählt. Ein Album kann jedoch nur dann gewählt werden, wenn es auch MP3-Files enthält.

Ein File wiederholen (Repeat One)

1 Während der Wiedergabe »MODE« einmal drücken.

– Das aktuelle File wird wiederholt abgespielt.

2 Zum Beenden der Funktion »MODE« so oft drücken, bis die Repeat-Anzeige erlischt.

Alle Files eines Albums wiederholen (Repeat Album)

1 Während der Wiedergabe »MODE« zweimal drücken.

– Alle Files des aktuellen Albums werden wiederholt abgespielt.

2 Zum Beenden der Funktion »MODE« so oft drücken, bis die Repeat-Anzeige erlischt.

Alle Files der CD wiederholen (Repeat All)

1 Während der Wiedergabe »MODE« am Gerät bzw. »REPEAT« der Fernbedienung so oft drücken, bis in der Anzeige »ALL« erscheint.

– Die gesamte CD wird wiederholt abgespielt.

2 Zum Beenden der Funktion »MODE« am Gerät bzw. »REPEAT« der Fernbedienung so oft drücken, bis die Repeat-Anzeige erlischt.

Files in zufälliger Reihenfolge wiedergeben (Random)

1 In Stellung Stopp »MODE« so oft drücken, bis in der Anzeige »RND« erscheint.

2 Zufalls-Wiedergabe mit »PLAY/PAUSE ▶II« starten.

– Alle Files der CD werden einmal in zufälliger Reihenfolge wiedergegeben.

3 Zum Beenden der Funktion kurz »MODE« drücken.

MP3-BETRIEB (RRCD 2420 MP3)

Musikprogramm erstellen

Sie können bis zu 20 Files aus verschiedenen Alben der eingelegten CD in einer bestimmten Reihenfolge speichern und danach wiedergeben. Ein File kann mehrmals gespeichert werden. Das Programmieren ist nur in Stellung Stopp möglich.

Files wählen und speichern

1 Funktion mit »PROG/MEM« aufrufen.
- Anzeige: »000« für den ersten Programmplatz und »MEM« blinken.
2 Gewünschtes Album mit »ALBUM/MEM DOWN« oder »ALBUM/MEM UP« wählen.
3 Gewünschtes File mit »DOWN |«« oder »UP ▶|« wählen.
4 File mit »PROG/MEM« speichern.
- Anzeige: »000« für den zweiten Programmplatz, »MEM« blinkt.
5 Zum Speichern weiterer Files die Schritte 2 bis 4 wiederholen.

Musikprogramm wiedergeben

1 Wiedergabe des Musikprogrammes mit »PLAY/PAUSE ▶II« starten.
– Die Wiedergabe beginnt mit dem ersten programmierten File.
2 Wiedergabe mit »STOP ■« beenden.
3 Musikprogramm erneut wiedergeben, dazu »PROG/MEM« und anschließend »PLAY/PAUSE▶II« drücken.

Auswahl der Files ändern

1 In Stellung Stopp »PROG/MEM« so oft drücken, bis in der Anzeige die Nummer des auszutauschenden Files erscheint.
2 Nummer des neuen Files oder Titels mit »DOWN |«« bzw. »UP ▶|« wählen.
3 Neues File oder neuen Titel mit »PROG/MEM« speichern.

Files hinzufügen

1 In Stellung Stopp »PROG/MEM« so oft drücken, bis in der Anzeige die File- Nummer wieder auf Null steht.
2 Nummer des neuen Files mit »DOWN |«« bzw. »UP ▶|« wählen.
3 Neues File mit »PROG/MEM« speichern.

Musikprogramm löschen

Die CD muss sich in Stellung Stopp befinden.

1 CD-Fach mit »OPEN/CLOSE« öffnen;

oder

• »PROG/MEM« drücken.
• »■ STOP« drücken.
• Gerät mit »CD TAPE/OFF RADIO« auf »RADIO« schalten.
• Gerät mit »CD TAPE/OFF RADIO« auf »TAPE/OFF« schalten.

CASSETTEN-BETRIEB

Programmquelle Cassette wählen

1 Schalter »CD TAPE/OFF RADIO« in Position »TAPE« stellen.
2 Cassetten-Fach mit » ■ ▲« öffnen.
3 Cassette mit der offenen Seite nach unten und der vollen Spule rechts in das Cassetten-Fach einlegen.
4 Cassetten-Fach schließen.

Cassette wiedergeben

1 Wiedergabe mit » « starten. – Die Wiedergabe stoppt am Ende der Cassetten-Seite.
2 Wiedergabe mit »ll« unterbrechen (Pause). Wiedergabe mit »ll« fortsetzen.
3 Wiedergabe mit » ■ ▲« beenden.
4 Cassetten-Fach öffnen, dazu erneut » ■ ▲« drücken; Cassette herausnehmen.

Schneller Vor- und Rücklauf

2 An der gewünschten Bandstelle » ■ ▲« drücken.

Auf Cassette aufnehmen

Löschsicherung der Cassette

Bei jeder neuen Aufnahme wird die vorherige Aufzeichnung überspielt. Selbstbespielte Cassetten können Sie gegen versehentliches Löschen schützen, indem Sie die entsprechende Sicherungslasche aus der Öffnung im Cassettenrücken brechen. Bespielt gekaufte Musik-Cassetten sind bereits gegen versehentliches Löschen gesichert.

Wollen Sie eine gesicherte Cassette neu bespielen, überkleben Sie die entsprechende Öffnung mit Klebeband.

Hinweise:

Verwenden Sie für die Aufnahme nur NORMAL-Cassetten (IEC I). CHROME (IEC II) oder METAL (IEC IV) Cassetten sind nicht geeignet.

Das Ultra Bass System hat keinen Einfluss auf die Aufnahme.

CASSETTEN-BETRIEB

Vom Radio-Teil aufnehmen

1 Cassette ohne Löschsicherung einlegen und gewünschte Bandstelle mit » ◀◀◀« oder »▶▶▶« suchen.
2 Schalter »CD TAPE/OFF RADIO« in Position »RADIO« stellen und gewünschtes Rundfunk-Programm wählen.
3 Aufnahme mit » • « starten. - Die Taste »« rastet automatisch ein. - Das Gerät schaltet am Ende der Cassette automatisch auf Stopp.
4 In Aufnahme-Pause mit »« schalten. Aufnahme mit »« fortsetzen.
5 Aufnahme mit » ■ ▲« vorzeitig beenden.

Von einer CD aufnehmen

1 Cassette ohne Löschsicherung einlegen und gewünschte Bandstelle mit » ◀◀◀« oder »▶▶▶« suchen.
2 Schalter »CD TAPE/OFF RADIO« in Position »CD« stellen.
3 CD während der Wiedergabe an der gewünschten Stelle mit »PLAY/PAUSE ▶II« in Wiedergabe-Pause schalten.
4 Aufnahme mit » ● « starten.

– Die Taste »« rastet automatisch ein, die CD-Wiedergabe mit »PLAY/PAUSE ▶II« starten.
– Das Gerät schaltet am Ende der Cassette automatisch auf Stopp.

Cassetten-Laufwerk reinigen

1 1 3 2 1

Um eine gute Aufnahme- und Wiedergabequalität zu gewährleisten, reinigen Sie die angegebenen Teile (1, 2, 3) nach jeweils 50 Betriebsstunden oder sonst monatlich.

Das Cassetten-Fach öffnen, ein Wattestäbchen mit Alkohol oder einer speziellen Kopfreinigungsflüssigkeit anfeuchten und die Gummiandruckrolle (3), die Tonachse (2), sowie die Magnetköpfe (1) reinigen. Cassetten-Fach schließen. Zum Reinigen der Magnetköpfe (1) können Sie auch eine Reinigungs-Cassette einmal durchlaufen lassen.

Schützen Sie Ihre Cassetten vor Feuchtigkeit, Staub, Hitze und Kälte.

Bewahren Sie Ihre Cassetten nicht in der Nähe starker Magnetfelder wie von

Fernsehgeräten, Lautsprecherboxen, usw. auf.

Legen Sie die Cassette nach Gebrauch wieder in die Schutzhülle.

INFORMATIONEN

Technische Daten

Dieses Gerät ist funkentstört entsprechend den geltenden EU-Richtlinien.

Dieses Produkt erfüllt die europäischen Richtlinien 89/336/EEC, 73/23/EEC und 93/68/EEC.

Dieses Gerät entspricht der Sicherheitsbestimmung DIN EN 60065 (VDE 0860) und somit der internationalen Sicherheitsvorschrift IEC 60065.

Sie dürfen das Gerät nicht öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Das Typenschild befindet sich an der Unterseite des Gerätes.

Spannungsversorgung

Netzbetrieb: 230 Volt, 50/60Hz

Batteriebetrieb: 6 x 1,5 V IEC (R14/UM2/C-Size)

Stützbatterien: 2 x 1,5 V IEC (LR6/AM3/AA)

Max. Leistungsaufnahme:

Betrieb: 15

Stand-by: < 2 W

Ausgangsleistung

DIN 45324, 10% THD

Musikleistung: 2 x 2 W

Sinusleistung: 2 x 1,5 W

Stereo-Kopfhörer-Klinkenbuchse: 3,5 mm ∅

Radio-Teil

Wellenbereiche

Geräuschspannungsabstand: ≥65 dB

MP3 Features (RRCD 2420 MP3)

Wiedergabeformat: MPEG 1 Layer 3 (MP3)

Sampling Frequenz: 44, WkHz

Tonträger: Compact-Cassette nach DIN 45516

Spurlage: Viertelspur international

Bandgeschwindigkeit: 4,76 cm/sec.

Motor: DC Motor

Frequenzbereich: 125 Hz ... 10 kHz

Geräuschspannungsabstand: ≥42 dB

Gleichlaufschwankungen: ≤0,35 %

Abmessungen und Gewicht

B × H × T: 280 × 165 × 280 mm

Gewicht: 2,4 kg

Technische und optische Änderungen vorbehalten!

Störungen selbst beheben

Wenn ein Fehler auftritt, beachten Sie zuerst diese Hinweise, bevor Sie das Gerät reparieren lassen.

Falls Sie ein Problem trotz dieser Hinweise nicht lösen können, wenden Sie sich an Ihren Händler oder Ihre Service-Stelle.

Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren, da die Garantie dadurch ihre Gültigkeit verliert.

PROBLEM	MÖGLICHE URSACHE	LÖSUNG
ALLGEMEINKein Ton	Lautstärke zu niedrig eingestellt,Kopfhörer ist angeschlossenBatterien sind verbraucht, Batteriensind falsch eingesetztNetzkabel ist nicht richtig ange-schlossen	Lautstärke erhöhen, Kopfhörer absteckenNeue Batterien einsetzen Batterien richtig einsetzenDas Netzkabel richtig anschließen
Das Gerät reagiert nicht auf die Betätigung der Tasten	Elektrostatische Entladung	Gerät ausschalten, Netzstecker herausziehen,und nach einigen Sekunden wieder anschließenEvtl. eingelegte Batterien entfernen
TUNERMangelhafterRadioempfang	Schwaches Radio-AntennensignalStöreinstreuungen von elektrischen Geräten wie Fernseher, Videore-corder, Computer, Leuchtstofflampen (TL), usw.	UKW (FM): die Teleskopantenneigen und drehen, auf Mono-Empfang schalten.MW: das gesamte Gerät drehenDas Gerät von elektrischen Geräten fernhalten
CDWiedergabe startet nicht	Die CD ist beschädigt oder verschmutzt	CD ersetzen oder reinigen
Der CD-Spieler überspringt Titel	Ein gespeichertes Musikprogrammwird abgespieltDie Funktion RANDOM ist aktiv	Auf Normal-Wiedergabe umschalten oder löschenDie Funktion RANDOM abschalten
CD-R oder CD-RW werden nicht oder nur fehlerhaft wiedergegeben	Fehlerhafte Software- und Hardwareeinstellungen beim Brennen oder der verwendete Rohling	Überprüfen Sie die Komponenten Ihres CD-Brenners/Brennersoftware oder tauschen Sie den verwendeten Rohling aus
CASSETTESchlechte Tonqualität bei Cassettenwiedergabe	Staub und Schmutz auf Köpfen,Tonwellen oder Andruckrollen	Köpfe, Tonwelle und Andruckrolle reinigen
Keine Cassettenaufnahme	Cassettenlasche ist herausgebrochen	Die Öffnung mit einem Stück Klebeband schließen
