DR-130 - Radio Auna - Kostenlose Bedienungsanleitung

Produkttyp	Tragbares Radio
Marke	Auna
Modell	DR-130
Abmessungen (ca.)	200 x 130 x 80 mm
Gewicht (ca.)	0,5 kg
Stromversorgung	AC 230V, 50Hz oder DC 6V (4 x AA-Batterien)
Batterietyp	AA (nicht im Lieferumfang)
Radiofrequenzen	FM / AM
Tunertyp	Analog
Lautsprecher	Integrierter Mono-Lautsprecher
Kopfhöreranschluss	3,5 mm
Antenne	Teleskopstabantenne für FM, integrierter Ferrit für AM
Bedienelemente	Ein/Aus, Lautstärke, Senderwahl
Anzeige	Analoger Frequenzdrehknopf
Gehäusematerial	Kunststoff
Farbe	Schwarz / Silber
Reinigungshinweise	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Nicht Feuchtigkeit oder Wasser aussetzen. Von Wärmequellen fernhalten.
Verfügbarkeit von Ersatzteilen	Kontaktieren Sie den Auna-Kundendienst oder autorisierte Händler.
Reparierbarkeit	Nur für qualifizierte Techniker. Öffnen Sie das Gerät nicht.
Umweltinformationen	Entsorgen Sie das Gerät gemäß den örtlichen Vorschriften für Elektronikschrott.

Häufig gestellte Fragen - DR-130 Auna

Wie schalte ich das Radio ein?

Drehen Sie den Lautstärkeregler im Uhrzeigersinn. Das Radio schaltet sich ein. Stellen Sie die Lautstärke nach Bedarf ein.

Wie stimme ich einen Sender ein?

Verwenden Sie den Senderwahlknopf, um die gewünschte Frequenz auf der Skala auszuwählen. Für FM die Teleskopantenne vollständig ausziehen.

Welche Batterien benötigt der DR-130?

Es werden 4 AA-Batterien benötigt (nicht im Lieferumfang). Legen Sie sie mit der richtigen Polarität ein, wie im Batteriefach angegeben.

Kann ich das Radio mit Netzstrom betreiben?

Ja, schließen Sie das mitgelieferte Netzkabel an das Radio und eine Steckdose an. Das Radio schaltet automatisch auf Netzstrom um, wenn es eingesteckt ist.

Warum gibt es Rauschen oder schlechten Empfang?

Für FM die Teleskopantenne vollständig ausziehen und versuchen, das Radio neu zu positionieren. Für AM das gesamte Radio drehen, um den besten Empfang zu erzielen. Vermeiden Sie Störungen durch elektronische Geräte.

Wie reinige ich das Radio?

Ziehen Sie das Radio vom Netz und wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel.

Ist das Radio für den Außeneinsatz geeignet?

Das Radio ist nur für den Innenbereich konzipiert. Halten Sie es von Feuchtigkeit, Staub und extremen Temperaturen fern.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie Kopfhörer mit einem 3,5-mm-Klinkenstecker an den Kopfhöreranschluss an. Der interne Lautsprecher wird automatisch stummgeschaltet.

Was soll ich tun, wenn das Radio nicht angeht?

Überprüfen Sie, ob die Batterien richtig eingelegt sind oder das Netzkabel fest eingesteckt ist. Wenn Sie Batterien verwenden, ersetzen Sie diese. Wenn das Problem weiterhin besteht, kontaktieren Sie den Auna-Support.

Wo finde ich Ersatzteile oder Zubehör?

Kontaktieren Sie den Auna-Kundendienst oder besuchen Sie die offizielle Auna-Website. Wir empfehlen auch, bei autorisierten Händlern nachzufragen.

BEDIENUNGSANLEITUNG DR-130 Auna

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Sicherheitshinweise und Gewährleistung

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsöffnungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualifizierten Fachhandel empfohlenes Zubehör.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)

Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Transport des Gerätes

Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußeren Oberfläche

Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

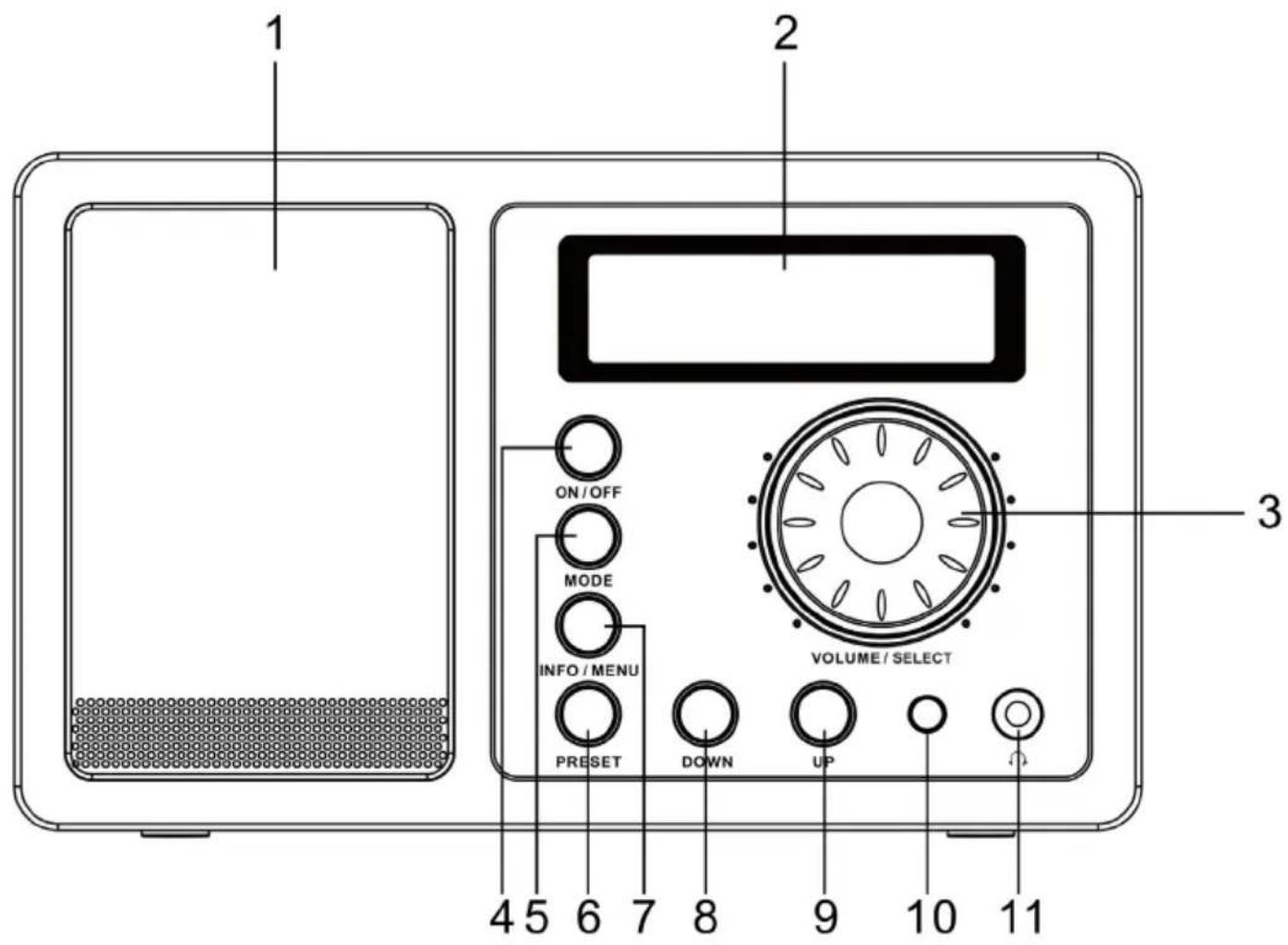

Geräteübersicht / Bedienelemente

Front:

Lautsprecher 17 INFO / MENU

Display 28 DOWN

VOLUME / SELECT 39 UP

ON / OFF 4 10 IR Sensor

MODE (Umschalten zw. FM/DAB/BT) 5 11 Kopfhörer-Anschluss

PRESET 6

Rückseite:

Antenne 12 14 Netzteilanschluss (DC 5V) Line-Out 13

Fernbedienung:

Power Einschalten / Standby
Mute Stummschalten
Mode Wählen zwischen DAB/FM/BT
Scan Automatischer Sendersuchlauf
Info Mitgesendete Informationen anzeigen
1 - 10 Zifferntasten: Gedrückt halten, um den aktuel- len Sender auf dem Speicherplatz abzulegen. Kurz drücken zum Aufrufen d. gesp. Senders.
Alarm 1 / 2 Wecker Einstellungen
Menu Menü
▲ / ▼	Lautstärke erhöhen / verringern
◀◀ / ▶Weiter / Zurück
Select Auswahl bestätigen
CLK Set Uhrzeit stellen
Dimmer	Einstellung der Displaybeleuchtung
Sleep Einstellung des Sleep-Timers

Erste Inbetriebnahme

• Entrollen Sie das Stromkabel und stecken Sie den Adapter in eine gewöhnliche Haushaltssteckdose (220 - 240V) ein. Verbinden Sie das andere Ende mit der Anschlussbuchse an der Rückseite des Radios (14).
• Ziehen Sie die Antenne möglichst weit aus, um bestmögliche Radio-Empfangsqualität zu gewährleisten.
• Drücken Sie ON/OFF, um das Gerät einzuschalten. Ein Sendersuchlauf wird beim ersten Einschalten automatisch durchgeführt. Der (in alphanumerischer Order) erste Sender wird abgespielt. Auch nach digitalen (DAB) Sendern wird gesucht. Werden solche nicht gefunden, zeigt das Display „OFF AIR“ an. Ein DAB-Sendersuchlauf kann zu einem späteren Zeitpunkt auch manuell durchgeführt werden.
• Nutzen Sie die Tasten ▲ / ▼, um zwischen den gefundenen Sendern umzuschalten. Drücken Sie SELECT, um das Gerät daran zu hindern nach einigen Sekunden fortzufahren und den nächsten Sender automatisch anzuwählen.
• Drücken Sie ON/OFF, um das Gerät wieder in den Standby-Modus zu schalten. Im Standby-Modus wird auf dem Display die Uhrzeit angezeigt. Sollten Sie Ihre Wohnung für längere Zeit verlassen, ziehen Sie den Stecker aus der Steckdose, um das Gerät vor Schäden und Beeinträchtigungen durch etwaige Gewitter oder Spannungsspitzen zu schützen.

Bedienung und Einstellungen

Menüführung (INFO/MENU drücken, um das Menü aufzurufen)

Halten Sie INFO / MENU gedrückt, um das Hauptmenü aufzurufen und nutzen Sie dann jeweils die Pfeiltasten (oben/unten) auf der Fernbedienung bzw. UP/DOWN auf der Gerätefront, um durch die Menü-Liste zu blättern. Drücken Sie SELECT zur Auswahl einer Option / eines Untermenüs.

Um das Menü zu verlassen, warten Sie einige Sekunden: Wird keine Auswahl getroffen, zeigt das Display nach kurzer Zeit wieder den Hauptbildschirm mit dem Namen / der Frequenz des aktuell laufenden Radio-senders an.

Menüpunkte / Info Optionen / Funktion

Versionsnummer	Anzeige der Modell- und Softwareversion (z.B.: „DB220 V1.21“)
PI-# (nur FM-Modus)	Anzeige der PI-Nummer
	Uhrzeit und Datum einstellen
	High Level / Mid Level / Low Level
	Einstellung des Sleep Timers
	Zwei Weckzeiten einstellbar (Optionen: Beep / FM / DAB)

Sender einstellen und speichern

FM-Sender:

• Auto Scan: Halten Sie DOWN bzw. UP gedrückt, um einen Suchlauf in die jeweilige Richtung zu starten. Das Radio spielt die nächste gefundene Station ab.
- Manuell: Drücken Sie UP / DOWN kurz, um das Frequenzband in 0.05Mhz-Schritten manuell zu durchsuchen.

DAB-Sender:

- Manuelle Suche: Wählen Sie im DAB-Modus über das Hauptmenü die manuelle Sendersuche aus und suchen Sie dann mit den UP/DOWN-Tasten die entsprechende gewünschte DAB-Frequenz von 5A bis 13F aus. Bestätigen Sie Ihre Auswahl mit Druck auf SELECT.

- Nach dem System Reset werden DAB-Sender automatisch in einem Sendersuchlauf gespeichert.

- Drücken Sie INFO mehrfach, um Senderinfos anzuzeigen.

Senderspeicher:

- Halten Sie eine Ziffer auf dem Ziffernblock (Fernbedienung) lang gedrückt, wird der aktuell laufende Sender auf diesem Speicherplatz abgelegt. Mit einem kurzen Druck auf die jeweilige Ziffer ruft man den Sender wieder ab.

Alternativ: drücken Sie PRESET an der Gerätefront und wählen Sie dann einen von 10 verfügbaren Speicherplätzen mithilfe der UP/DOWN-Tasten aus. Bestätigen Sie das Speichern auf dem ausgewählten Speicherplatz mit SELECT.

Achtung: Bereits gespeicherte Sender werden ungefragt überschrieben, falls der jeweilige Platz schon belegt war.

Wecker

Schalten Sie den Wecker mit ON/OFF ab. Achtung: Der Wecker spielt keinen Ton ab, wenn DAB als Quelle eingestellt ist, aber kein DAB-Sender empfangen werden kann!

BT

Drücken Sie mehrfach MODE, bis das BT-Symbol auf dem Display angezeigt wird. Aktivieren Sie BT auf Ihrem Smartphone/Tablet/Laptop und verbinden Sie mit „DR-130“. Sie können nun Mediendateien über das DR-130 abspielen.

System Reset

Halten Sie MODE gedrückt und folgen Sie der Aufforderung auf dem Display, durch Drücken von VOLUME/SELECT das Gerät in den Werkszustand zurückzusetzen.

Hinweise zur Entsorgung

Befindet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

1999/05/EG (RTTE)

2011/65/EU (RoHS)

CE
