BEDIENUNGSANLEITUNG SHIC 310B SCHNEIDER

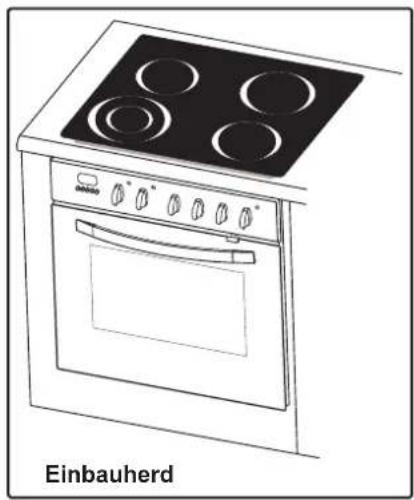

Bedienungsanleitung Einbauherd

SHIC 310X

SHIC 410X

SHIM 510 X

SHIM 810 X

SCON 500 X

SCON 500 B

Lieber Kunde,

unser Ziel ist es, Ihnen Produkte anzubieten, die Ihre Erwartungen entsprechen. Alle Produkte sind in modernsten Anlagen mit größter Sorgfalt hergestellt und einer genauen Qualitätskontrolle unterzogen worden.

Diese Betriebsanleitung wurde erstellt, um Ihnen zu helfen, das Gerät sicher und optimal anwenden zu können.

Bevor Sie Ihr Gerät benutzen, lesen Sie bitte die Betriebsanleitung sorgfältig durch. Sie beinhaltet die Grundlagen für eine richtige bzw. sichere Montage und Anwendung. Wenden Sie sich für die Montage Ihres Gerätes bitte an den nächstgelegenen Kundendienst.

INHALTSVERZEICHNIS

1 Produktbezeichnung
2 Warnhinweise
3 Montage des Herdes
4 Benutzung des Herdes
5 Reinigung und Wartung des Herdes
6 Kundendienst und Transport

Abschnitt 1: PRODUKTBEZEICHNUNG

1-Bedienblende
2-Griff an Backofentür
3-Backofentür

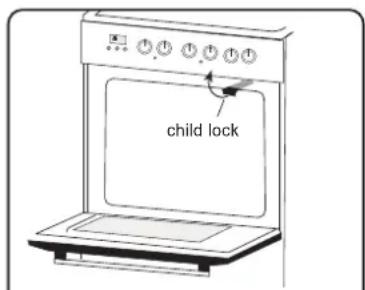

4-Kindersicherung (modellabhängig)
5-Backblech
6-Unteres Heizelement
7-Oberes Heizelement

8-Grillrost
9-Einschubleiste
10-Herdbeleuchtung
11-Rundes Heizelement
12-Umluft- / Heißluftventilator

Lüftungsschlitze

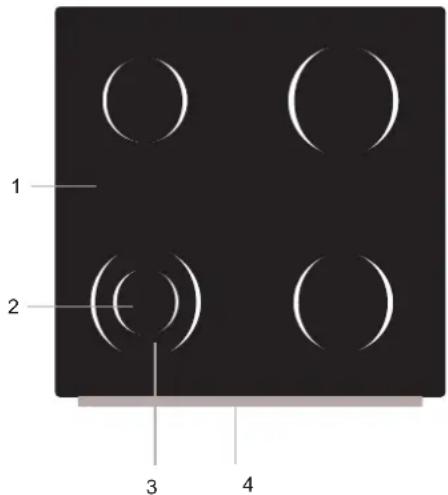

Glaskeramikkochfläche

1 2 3 4

1 Glaskeramik-Oberfläche
2 Dual-Kochfeld, 1. Stufe
3 Dual-Kochfeld, 2. Stufe
4 Unteres Gehäuse

Abschnitt 2: WARNHINWEISE

LESEN SIE DIE BETRIEBSANLEITUNG VOR BENUTZUNG DES GERÄTES SORGFÄLTIG DURCH UND TREFFEN SIE ALLE WICHTIGEN SICHERHEITSMAßNAHMEN.

Dieses Gerät wurde als Einbaugeräte ausschließlich für den nicht kommerziellen Gebrauch in Privathaushalten entwickelt.
Nachdem Sie das Gerät ausgepackt haben, kontrollieren Sie bitte, ob es beschädigt ist. Falls das Gerät beschädigt ist, nehmen Sie das Gerät keinesfalls in Betrieb und wenden sich umgehend an den nächstliegenden Kundendienst.
Die Verpackungsstoffe (Nylon, Stanzen, Bänder etc.) können für Kinder gefährlich sein und sollten umgehend entsorgt werden.
Das Gerät muss von einem qualifizierten Techniker in Übereinstimmung mit den vom Hersteller in der Betriebsanleitung festgelegten Bedingungen aufgestellt und in Betrieb genommen werden. Für Schäden die auf einen mangelhaften elektrischen Anschlusses zurückzuführen sind, übernimmt der Hersteller keine Haftung.
Bevor Sie Ihr Gerät ans Stromnetz anschließen, kontrollieren Sie die Spannungsbedingungen, die auf dem Typenschild des Gerätes und/oder der Verpackung angegeben sind.
Nehmen Sie das Produkt grundsätzlich nicht in Betrieb, bevor es nicht an dem richtigen Standort vollständig eingebaut ist.

Stellen Sie sicher, dass alle Schalter ausgeschaltet sind, wenn Ihr Gerät außer Betrieb ist.
Stellen Sie sicher, dass das Netzkabel bei der Montage Ihres Gerätes nicht beschädigt wird.
Sollte das Netzkabel beschädigt sein, darf es in keinem Fall selbst gewechselt werden. Wenn das Kabel aus irgendeinem Grund beschädigt ist, wenden Sie sich an einen qualifizierten Elektriker oder an den nächstliegenden Kundendienst.
Bevor Sie die Backofenbeleuchtung austauschen, schalten Sie den Strom des Gerätes aus.
Schalten Sie das Gerät vor der Reinigung oder Wartung aus.
Einige Bereiche des Gerätes bewahren über längere Zeit die Wärme. Bitte warten Sie, bis das Gerät vollkommen abgekühlt ist, bevor Sie es mit der Hand berühren.
Bei der Inbetriebnahme des Gerätes dürfen sich keine brennbaren Materialien in der Nähe befinden.
Achten Sie bitte darauf, dass Elektrokabel anderer Elektrogeräte, die sich in der Nähe des Herdes befinden, mit den beheizten Bereichen des Gerätes nicht in Berührung kommen.
Bitte achten Sie darauf, dass die Schalter des Gerätes auf „0“ (aus) stehen, wenn es nicht in Betrieb ist.
Ihr Gerät benötigt bei Inbetriebnahme eine ausreichende Luftzirkulation. Bitte lesen Sie den Abschnitt für Montagehinweise sorgfältig durch und achten auf die Erfüllung der Bedingungen.
Diese Betriebsanleitung ist für mehrere gleichartige Modelle erstellt worden. Einige Eigenschaften, die in der Betriebsanleitung dargestellt sind, betreffen eventuell Ihr Gerät nicht. Achten Sie bitte beim Durchlesen der Betriebsanleitung auf die Hinweise bei den Abbildungen.
Bitte halten Sie Kinder vom Herd fern.
Dieses Gerät darf nicht von Personen (oder Kindern) verwendet werden, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben, oder die nicht über die nötige Erfahrung und das nötige Wissen verfügen. Solche Personen dürfen zu ihrer eigenen Sicherheit das Gerät nur unter Aufsicht oder nach der erforderlichen Schulung durch eine verantwortliche Person im Umgang mit dem Gerät verwenden.
Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.
Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

UM DIE LEISTUNG UND SICHERHEIT DES GERÄTES ZU GARANTIEREN, EMPFEHLEN WIR IHNEN GRUNDSÄTZLICH ORIGINALERSATZTEILE ZU VERWENDEN UND IM BEDARFSFALL UNSEREN ZUSTÄNDIGEN KUNDENDIENST ZU KONTAKTIEREN!!!

Bitte beachten Sie bei der Benutzung Ihres Gerätes folgende Punkte:

Achten sie darauf, dass das Gerät nur an eine geerdete Steckdose angeschlossen wird.
Vermeiden Sie einen Kontakt des zum Gerät führenden Stromkabels mit heißen Stellen. Wenn das Stromkabel beschädigt ist, wenden Sie sich an den nächsten zuständigen Kundendienst.
Bei Modellen mit Zeitanzeiger stellen Sie diesen bei Erstbenutzung oder Stromausfall neu ein.
Wenn Sie kochen, bilden sich Wärme und Feuchtigkeit im Raum, bitte lüften Sie gründlich.
Bei der ersten Inbetriebnahme lassen Sie den Herd ohne Benutzung max. 45 Minuten laufen. Die Isolationsstoffe und Heizelemente dünsten noch kurzzeitig aus. Lüften Sie den Raum, in dem sich Ihr Herd befindet, gut.
Berühren Sie den Innenbereich und das Glaskeramikkochfeld bei Benutzung nicht mit der Hand. Nach Abschalten des Herdes berühren Sie ihn nicht, bevor er abgekühlt ist.
Stellen Sie keine brennbaren und entzündlichen Stoffe auf die Kochfläche oder in den Backofen.
Die Außenflächen des Herdes werden bei der Benutzung sehr heiß. Halten Sie Kinder vom Herd fern.
Wenn die Herdklappe geöffnet ist, gestatten Sie Ihren Kindern nicht, dass sie daran klettern, ziehen oder darauf sitzen.
Die auf der beiliegenden Produktbeschreibung angegebenen Werte geben die Werte wider, die dem im Labor festgestellten Standard entsprechen. Diese Werte können sich je nach Benutzung und Standort des Produktes ändern.
Versichern Sie sich, dass bei den Einbaumodellen der Anschluss des Kochfeldes an den Herd.
Stellen Sie sicher, dass das Verbindungskabel zwischen Kochfeld und Herd ordnungsgemäß platziert und nicht gequetscht oder eingeklemmt ist.
Vermeiden Sie den direkten Blickkontakt mit der Lampe im Herd.

Wenn Sie auf der Oberfläche des Glaskeramikfeldes einen Riss feststellen, ziehen Sie den Stecker aus der Steckdose!!!

Abschnitt 3: MONTAGE DES HERDES UND VORBEREITUNG ZUR INBETRIEBNAHME

Der moderne, funktionelle und praktische Einbauherd wird mit hochwertigen Materialien produziert und wird Ihre Erwartungen in aller Hinsicht zufrieden stellen. Um gute Koch- und Backergebnisse zu erzielen, lesen Sie bitte diese Betriebsanleitung sorgfältig durch. Nachstehende Informationen betreffen die Anweisungen zum richtigen Aufbau und zu den Bedienvorgängen. Diese Betriebsanleitung sollte besonders von dem Techniker gelesen werden, der das Gerät aufbaut.

FÜR DIE MONTAGE IHRES HERDES WENDEN SIE SICH AN DEN NÄCHSTLIEGENDEN KUNDENDIENST.

3.1. AUFBAU DES HERDES:

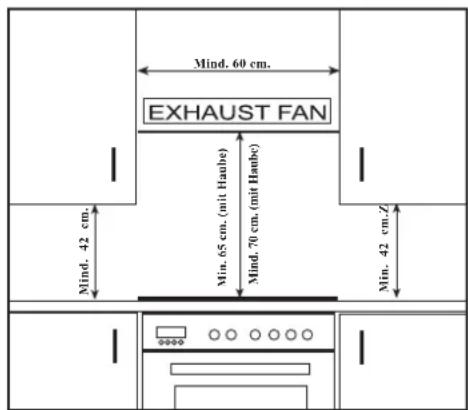

Beim Aufbau des Herdes gibt es einige Punkte, die man beachten muss. Um nachträgliche Probleme und Gefahren zu vermeiden, beachten Sie unbedingt unsere nachstehenden Anweisungen!

Bei der Standortwahl des Herdes sollte darauf geachtet werden, dass sich in dessen Nähe keine schnell brennbaren Materialien befinden (z. B. Vorhänge, Linoleum etc.).
Gegenstände wie Möbel und Ähnliches, die in der Nähe des Herdes stehen, müssen aus Werkstoffen bestehen, die eine Temperatur von mindestens 50°C bestehen können.
Hängeschränke und Dunstabzugshauben über dem Einbauherd sollten, wie auf Abbildung 1, gezeigt angebracht werden. Demnach soll der Abstand zwischen Dunstabzugshaube und Herdplatte min. 65 cm betragen. Falls keine Dunstabzugshaube vorhanden ist, sollte die freie Höhe mindestens 70 cm betragen.

Mind. 60 cm. EXHAUST FAN Mind. 42 cm. Min. 65 cm. (mit Haube) Mind. 70 cm. (mit Haube) Min. 42 cm./Z

Abb. 1

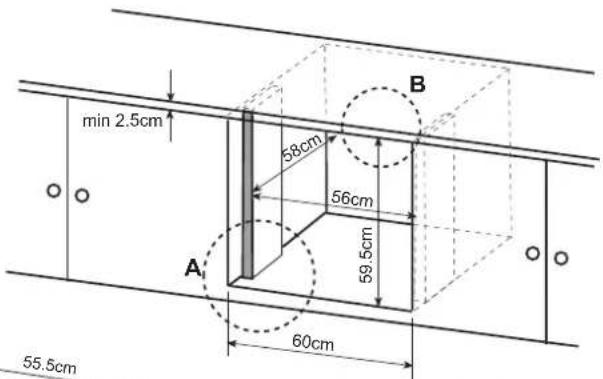

3.2. HERDMONTAGE
Einbaumaße:

2cm 2.5 cm DETAIL A Mindestens 4 cm (Der Holzabschnitt kann bis zur Ausschnittstiefe erweitert werden)

Produktmasse:

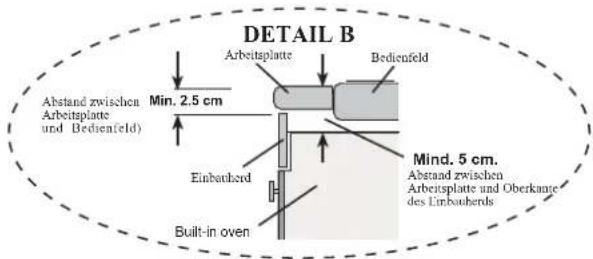

DETAIL B Arbeitsplatte Bedienfeld Abstand zwischen Arbeitsplatte und Bedienfeld) Min. 2.5 cm Mind. 5 cm. Abstand zwischen Arbeitsplatte und Oberkante des Einbauberdes Einbauherd Built-in oven

Frontrahmen Distanztück Befestigungsschraube Holz

Setzten Sie den Herd teilweise durch Hineinschieben in den Schrank ein. Öffnen Sie die Herdklappe und setzen Sie 4 Schrauben in die versenkten Bohrungen im vorderen Rahmen ein. Bringen Sie die Distanztücke hinter dem Flansch des vorderen Rahmens an und schrauben Sie diese fest, bis die Oberfläche der Distanztücke vorderen Rahmen berührt. Achten Sie dabei darauf, dass die abgeschragte Kante jedes Distanztücks zur runden

Kante des vorderen Rahmens zeigt. Schieben Sie das Gerät nun ganz hinein und schrauben Sie es am Holz fest. Die Abmessungen und das Material des Schrankes, in welchen der Herd eingebaut werden soll, müssen richtig und gegen hohe Temperaturen beständig sein. Bei einem korrekten Einbau muss der Kontakt mit elektrischen und isolierten Teilen verhindert werden. Isolierte Teile müssen so eingepasst werden, dass sichergestellt ist, dass sie nicht durch irgendein Werkzeug entfernt werden können. Es ist nicht zu empfehlen, das Gerät in der Nähe eines Kühlschranks oder Tiefkühlgeräts zu installieren. Die Funktion dieser Geräte würde andernfalls durch die entstehende Hitze beeinträchtigt werden. Stellen Sie nach Entfernung des Verpackungsmaterials sicher, dass der Herd nicht beschädigt ist. Wenn Sie irgendwelche Fehler vermuten, dürfen Sie das Gerät nicht verwenden. Kontaktieren Sie umgehend einen Kundendienst.

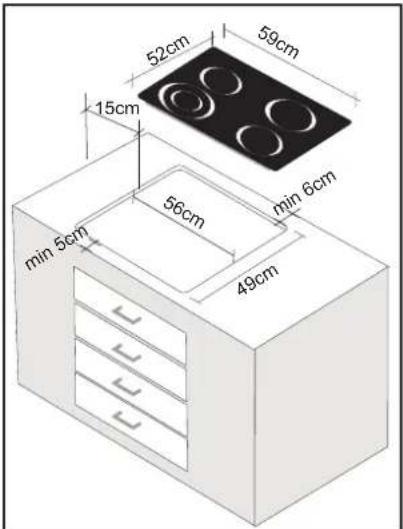

3.3. MONTAGE DER KOCHMULDE

Damit auf der Arbeitsplatte verschüttete Flüssigkeiten keine Schäden am Herd verursachen, wird zusammen mit dem Herd eine spezielle Dichtmasse mitgeliefert. Tragen Sie diese Masse um die Aussparung in der Arbeitsplatte herum, wie in Abbildung 2 abgebildet, auf. Verteilen Sie die Dichtmasse und bringen Sie sie um die Aussparung herum auf. Seizen Sie das Kochfeld in den vorgesehenen Ausschnitt ein. Bringen Sie dann wie in der Abbildung gezeigt die Klemmen an. Nach dem Einpassen des Kochfelds entfernen Sie sorgfältig die überschüssige Dichtmasse an den Seiten mit Hilfe eines Spatels (siehe Abbildung 3).

Wenn die Dicke der Arbeitsplatte unter 40 mm liegt, müssen Sie wie in Abb. 4 gezeigt die Klemmkrallen verwenden.

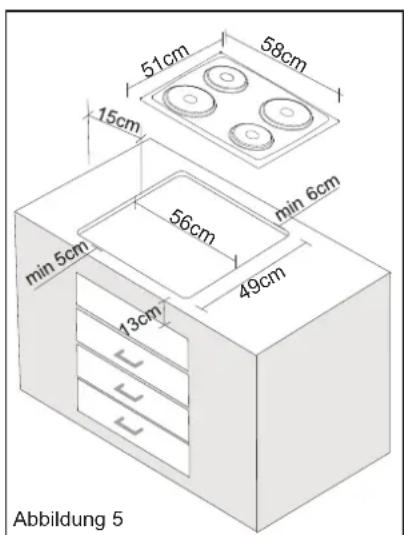

Setzen Sie das Kochfeld direkt in die Öffnung ein (Abbildung 5).

2 cm Abbildung 4

3.4 VERKABELUNG DES EINBAUHERDES UND SICHERHEITSHINWEISE

Bei der Verkabelung des Herds müssen unbedingt die folgenden Anweisungen befolgt werden:

Das Erdungskabel muss mit der Schraube am gekennzeichneten Erdungsanschluss (⊕) befestigt werden. Die Stromleitungen müssen, wie in Abbildung 6 gezeigt, angeschlossen werden. Wenn am Installationsort kein den Vorschriften entsprechender geerdeter Anschluss zur Verfügung steht, müssen Sie umgehend einen qualifizierten Elektriker kontaktieren.

Der geerdete Anschluss muss sich in unmittelbarer Nähe zum Gerät befinden. Verwenden Sie niemals ein Verlängerungskabel.

Das Stromkabel darf niemals mit heißen Flächen des Gerätes in Kontakt kommen.

Bei einer Beschädigung des Stromkabels müssen Sie sofort einen qualifizierten Elektriker kontaktieren. Das Kabel darf nur vom einem qualifizierten Elektriker ausgetauscht werden.

Der Anschluss des Gerätes muss durch einen qualifizierten Elektriker erfolgen. Es darf kein Kabel des Typs H05W-F verwendet werden.

Falsches Anschließen kann das Gerät beschädigen. Ein solcher Schaden wird nicht durch die Garantie abgedeckt.

Dieses Gerät ist für den Betrieb mit 220-240V\~ ausgelegt. Wenn die Spannung Ihres Stromnetzes nicht mit diesem Wert übereinstimmt, müssen Sie umgehend einen qualifizierten Elektriker kontaktieren.

Der Hersteller übernimmt keine Haftung für Schäden und Verluste, die durch Nichteinhaltung der Sicherheitsvorschriften entstehen können!

Empty rectangular frame with no text, symbols, or markings

3.5. Stromanschluss und Sicherheit des kombinierten Einbauherdes

Das Gerät muss von einem qualifizierten Elektriker an das Stromnetz angeschlossen werden. Das Gerät ist für den Betrieb mit 220-240V\~ und 380-415V 3N\~ausgelegt. Sollte die Spannung Ihres Stromnetzes von diesen Werten abweichen, rufen Sie bitte den nächstliegenden Kundendienst an.

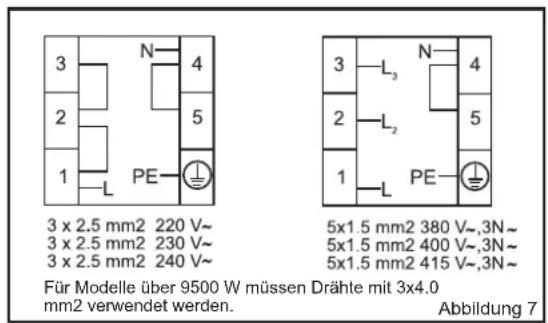

Der Anschluss des Gerätes soll so erfolgen, wie in der Abbildung 7 angegeben. Das Gerät ist so konstruiert, dass es fest am Stromnetz angeschlossen wird. Installieren Sie innerhalb des Schaltkreises einen allpoligen Trennschalter mit einer Kontaktöffnung von mindestens 3 mm (Nennwert 32A, verzögert).

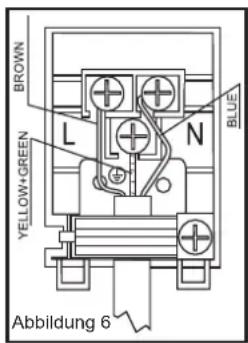

BROWN L N YELLOW+GREEN BLUE Abbildung 6

3 x 2.5 mm2 220 V~ 3 x 2.5 mm2 230 V~ 3 x 2.5 mm2 240 V~ PE 3 2 1 Für Modelle über 9500 W müssen Drähte mit 3x4.0 mm2 verwendet werden. 5x1.5 mm2 380 V~,3N~ 5x1.5 mm2 400 V~,3N~ 5x1.5 mm2 415 V~,3N~ Abbildung 7

3.6. ALLGEMEINE HINWEISE UND VORSICHTSMASSNAHMEN

Ihr Gerät ist gemäß den Sicherheitsanweisungen für Elektrogeräte hergestellt. Wartungs- und Renovierungsarbeiten dürfen nur von ausgebildeten technischen Fachkräften des nächstliegenden Kundendienstes ausgeführt werden. Nicht vorschriftsmäßig durchgeführte Wartungs- und Renovierungsarbeiten können gefährlich werden.
Bei Inbetriebnahme Ihres Gerätes erhitzen sich die Außenflächen Ihres Gerätes. Die Innenflächen des Herdes und der austretende Dampf sind heiß. Auch nach Abschalten des Gerätes bewahren diese Bereiche noch für eine bestimmte Zeit die Hitze. Berühren Sie auf keinen Fall die heißen Flächen. Halten Sie Kinder davon fern.
Lassen Sie den Herd beim Kochen mit Fett oder Öl nicht unbeaufsichtigt. Bei Überhitze können sich Flammen bilden. Gießen Sie auf keinen Fall Wasser ins aufgeflammte Öl. Um Flammen zu löschen, schließen Sie den Topf oder die Bratpfanne mit dem Deckel und schalten Sie den Herd sofort aus.
Um Ihren Herd benutzen zu können, stellen Sie die Herdfunktions- und Temperaturschalter ein und programmieren Sie die Herduhr, sofern vorhanden. Der Herd kann sonst nicht in Betrieb genommen werden.
Legen Sie nichts auf die geöffnete Herdklappe. Das Gerät könnte aus dem Gleichgewicht geraten oder die Herdklappe kann abbrechen.
Ist das Gerät längere Zeit nicht in Betrieb, entfernen Sie den Stecker aus der Steckdose.
Setzen Sie Ihr Gerät niemals Umwelteinflüssen, wie Sonne, Regen, Schnee, Staub u. Ä. aus.

Abschnitt 4: BENUTZUNG DES HERDES

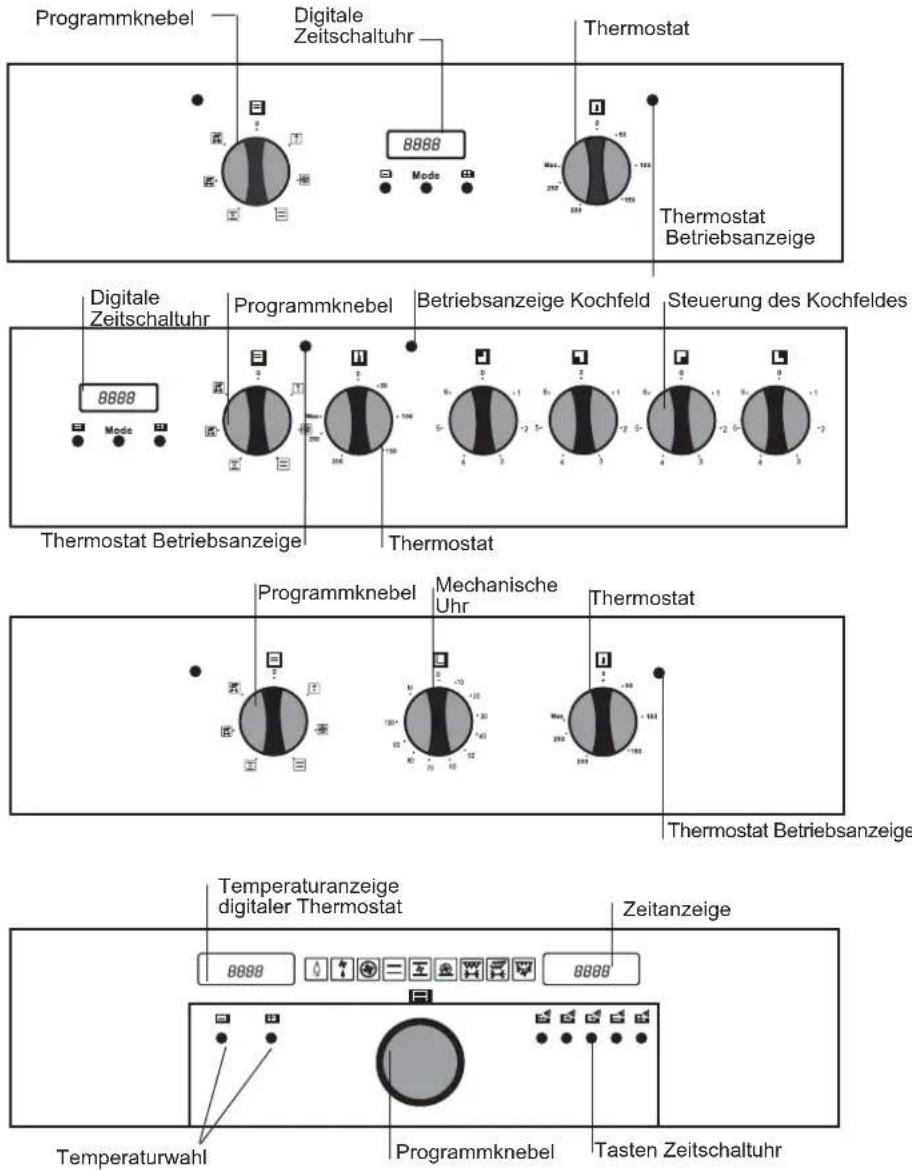

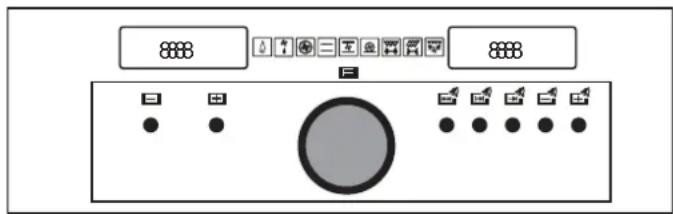

4.1. Bedienblenden (Bsp.)

Programmknebel Digitale Zeitschaltuhr Thermostat 8888 Mode Thermostat Betriebsanzeige Digitale Zeitschaltuhr Programmknebel Betriebsanzeige Kochfeld Steuerung des Kochfeldes 8888 Mode Thermostat Betriebsanzeige Thermostat Programmknebel Mechanische Uhr Thermostat 70° 20° 30° 40° 50° 60° 70° 80° 90° 100° 110° 120° 130° 140° 150° 160° 170° 180° 190° 200° 210° 220° 230° 240° 250° 260° 270° 280° 290° 300° 310° 320° 330° 340° 350° 360° 370° 380° 390° 400° 410° 420° 430° 440° 450° 460° 470° 480° 490° 500° 510° 520° 530° 540° 550° 560° 570° 580° 590° 600° 610° 620° 630° 640° 650° 660° 670° 680° 690° 700° 710° 720° 730° 740° 750° 760° 770° 780° 790° 800° 810° 820° 830° 840° 850° 860° 870° 880° 890° 900° 910° 920° 930° 940° 950° 960° 970° 980° 990° 1000°

4.2. Verwendung des Kochfeldes

Bei Einbauherden wird das Kochfeld durch 7 – Stufigen Regler auf der Bedienblende des Herdes kontrolliert (Abbildung 9). Die Stufe „0“ bedeutet, das Kochfeld ist ausgeschaltet. Die weiteren 6 Stufen bezeichnen:

0 6 5 4 3 2 1 Abb. 8

0 1. 2. 3. 4. 5. 6 Abb. 9

1. Warmhalte-Stufe
   2 - 3. Erhitzen mit geringer Temperatur
   4-5-6...Braten, Frittieren und Kochen

Steuerung des Kochfeldes

Die Oberseite des Elektroherds ist mit einem hitzebeständigen Schutzmaterial versehen. Bei der ersten Benutzung drehen Sie den Schalter für das Kochfeld auf "3" und lassen es dann fünf Minuten an, um diese Schutzschicht einzubrennen und zu härten. Glaskeramik ist gegen Wärme und Überhitzung sehr beständig. Das eingeschaltete Kochfeld wird rot. Bei Inbetriebnahme einer Wärmestufe entsteht ein leichtes Geräusch, das ganz normal ist und technische Ursachen hat. Wenn ein Topf scharfe Kanten hat oder nicht vorsichtig auf das Glaskeramikfeld gesetzt wird, kann die Oberfläche beschädigt werden. Es wird daher empfohlen, das Glaskeramikkochfeld sorgfältig zu behandeln.

FALSCH Der Topfboden ist Abgerundet.

WARNHINWEISE

Wenn der Knebel für das Kochfeld auf eine andere Stellung als "0" gebracht wird, leuchtet die Warnleuchte für das Heizelement.
Verwenden Sie nur Töpfe, die genau auf den Durchmesser der Kochzone passen.
Stellen Sie sicher, dass der Boden nicht nass oder feucht ist, bevor Sie auf den Topf auf das Kochfeld stellen.
Betreiben Sie das Kochfeld niemals mit leeren Töpfen oder Pfannen. Die Temperatur der Töpfe oder Pfannen kann sehr hoch werden, wenn das Gerät in Betrieb ist. Halten Sie daher Kinder und Haustiere während und nach der Verwendung von dem Herd fern.
Wenn Sie einen Sprung oder Riss auf dem Kochfeld entdecken, schalten Sie den Herd sofort ab und lassen Sie das Kochfeld von einem qualifizierten Kundendienst austauschen.
Nach Gebrauch muss das Kochfeld (um einen weiteren reibungslosen Betrieb und eine lange Lebensdauer sicherzustellen) mit geeigneten Reinigungsmitteln gründlich gesäubert werden. Um Verschmutzung zu vermeiden und das ursprüngliche Aussehen zu erhalten, sollten Sie die Kochstellen mit einem leicht geölten Lappen einreiben. Verwenden Sie niemals Dampfreiniger.

4.3 Eigenschaften Ihres Herds

Sie können jede Kochzone des Herds auf 6 Stufen einstellen.

0- Aus-Stellung

1- Niedrigste Temperaturstufe

6- Höchste Temperaturstufe

Die Zweikreiszone kann in zwei verschiedenen Bereichen beheizt werden. Sie können Zeit und Energie sparen, wenn Sie Stufe 1 für kleine Töpfe/Pfannen ( 115 mm) und Stufe 1 zusammen mit Stufe 2 für große Töpfe/Pfannen ( 180 mm) verwenden. Die Bräterzone (ovales Kochfeld) ist bestens für große ovale Töpfe oder Bräter geeignet. Die Zuschaltung der Zweikreis- bzw. Bräterzone erfolgt am entsprechenden Knebel an Ihrem Einbauherd.

4.4 Verwendung des Glaskeramikkochfeldes

Glaskeramik ist sehr widerstandsfähig gegen Hitze und extreme Temperaturschwankungen. Kurze Zeit nach dem Einschalten wird die beheizte Oberfläche rot. Wenn eine Kochzone eingeschaltet wird, kann ein Geräusch auftreten. Dieses ist normal und auf den technischen Aufbau des Systems zurückzuführen.

Dies stellt kein Qualitätsproblem dar. Wenn scharfkantige Töpfe oder Pfannen heftig auf die Glaskeramikoberfläche aufgesetzt werden oder darauf scheuern, kann dies zu Schäden an der Oberfläche führen. Sie sollten daher acht geben, dass dies nicht passiert.

Um Energie zu sparen, sollte der verwendete Topf keinen kleineren oder größeren Durchmesser haben, als der des Kochfeldes.

Da bei Betrieb das Kochfeld heiß ist, muss vermieden werden, dass kleine Kinder an die Oberfläche herankommen.

Da Bratöl leicht brennbar ist, sollte in einem geschlossenen Topf gebraten werden. Bitte schneiden Sie kein Brot etc. auf dem Glaskeramikkochfeld.

Verwenden Sie keine Töpfe mit Alu-Boden.

Bitte stellen Sie keine schweren Gegenstände auf Ihr Glaskeramikkochfeld.

Stellen Sie keine Gegenstände aus Kunststoff oder Aluminium auf das Glaskeramikkochfeld. Sollten aus irgendwelchen Gründen Kunststoff oder Aluminium darauf geschmolzen sein, so entfernen Sie dies mit dem Schaber.

Bitte verwenden Sie keinen Schwamm oder Topfreiniger. Reinigungsmittelrückstände können Feuer verursachen oder zum Verblassen der Glasfarbe führen.

4.5. BENUTZUNG DES OFENBEREICHES

Schalter für Ofenfunktion

Dieser Schalter ermöglicht die Auswahl der verschiedenen Ofenfunktionen (Abbildung 10). Nähere Erklärungen zu den Funktionen sind in Tabelle 1 erläutert. Damit das von Ihnen ausgewählte Backprogramm funktioniert, bringen Sie den Thermostatregler auf eine von Ihnen ausgewählte Temperatur.

Thermostat des Backofens

Dieser Schalter ermöglicht Ihnen die Auswahl der Ofentemperatur (Abbildung 11). Sie wird zusammen wird mit dem Regler für die Ofenfunktion verwendet. Wenn die Ofenwärme den eingestellten Wert

erreicht hat, unterbricht der Thermostat den Stromkreis und die Thermostatlampe erlischt. Ist die Wärme noch unter dem eingestellten

Wert, schaltet sich der Thermostat automatisch wieder ein und die Thermostatlampe blinkt.

Abb.10

Tabelle 1

	Das Backofenlicht wird eingeschaltet
	Das Backofenlicht, die rote Warnleuchte und der Ventilator werden eingeschaltet. Diese Funktion dient zum Auflauen gefrorener Nahrungsmittel
	Thermostat, Warnleuchten, und die oberen / unteren Heizelemente werden eingeschaltet.
	Thermostat, Warnleuchten und die oberen / unteren Heizelemente werden eingeschaltet.
	Thermostat, Warnleuchten und die oberen / unteren Heizelemente werden eingeschaltet
	Thermostat, Warnleuchten, Grill und der Drehspieß werden eingeschaltet.
	Thermostat, Warnleuchten, das obere Heizelement und der Drehspieß werden eingeschaltet.
	Thermostat, Warnleuchten, das untere Heizelement, der Grill, der Ventilator und der Drehspieß werden eingeschaltet.
	Thermostat, Warnleuchten, Ventilator, Umluft und das untere Heizelement werden eingeschaltet.
	Das obere Heizelement wird eingeschaltet.
	Das untere Heizelement wird eingeschaltet

4.6. BENUTZUNG DES REGLERS FÜR DIE HERDFUNKTION:

Die Verfügbarkeit der beschriebenen Funktionen ist vom Produktmodell abhängig.

Auftaufunktion

Legen Sie das gefrorene Lebensmittel in den Backofen und stellen Sie den Knebel in die entsprechende Stellung. Mit dieser Funktion werden die Lebensmittel nicht gegart, sondern lediglich aufgetaut. Legen Sie das gefrorene Lebensmittel auf ein Gitterrost in den dritten Einschub von unten (Abbildung 12). Um das Wasser während des Tauvorgangs zu sammeln, legen Sie ein Backblech in den unteren Einschub.

Untere und obere Heizfunktion (Konventionelles Backen)

Bei diesem Garvorgang, der als traditionelle Methode bezeichnet wird, verteilt sich die Wärme im Ofen gleichmäßig von den unteren und oberen Heizflächen her und Ihre Speisen werden dadurch gleichmäßig gegart. Stellen Sie das Thermostat auf die Stufe ein, die laut Kochtabelle für den Kochvorgang empfohlen wird. Es wird empfohlen, den Herd vorher 10 Minuten zu erwärmen. Garen Sie das Lebensmittel in einem geeigneten Topf in der empfohlenen Zeit. Diese Einstellung ist eine bevorzugte Funktion bei der Zubereitung von Kuchen, gefüllter Biskuitrolle, Pastete, Backwaren, Lasagne und Pizza.

Stellen Sie bei Beendigung des Vorganges den Funktionsschalter und Thermostatregler auf Null.

und, falls vorhanden, auch den Zeitschalter. Nehmen Sie die gegarte Speise aus dem Herd und stellen Sie sie auf einen sicheren Platz. Lassen Sie die Tür geöffnet, damit der Backraum richtig abkühlen kann. Da der Ofen noch heiß ist, halten Sie Ihre Kinder fern.

Umluftfunktion

Die Umluftfunktion verteilt die Hitze gleichmäßig im gesamten Backofen aus. Die Speisen auf allen Fächern werden gleichmäßig gegart.

Stellen Sie das Thermostat auf die gewünschte Stufe. Drehen Sie den Programmknebel so, dass das Symbol für die Umluft-Funktion gezeigt wird. Es wird empfohlen den Backofen zuvor für 10 Minuten vor zu heizen. Diese Funktion ist für das Garen mehrerer Gerichte geeignet.

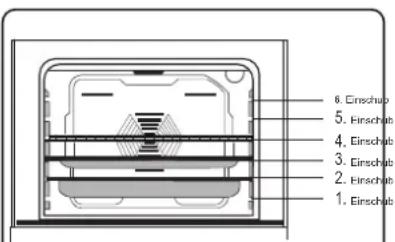

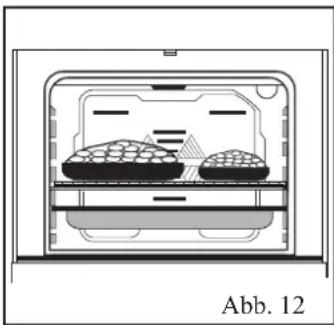

Sie können in Ihrem Backofen mit mehren Backblechen zugleich backen. Bei Einstellung der Temperatur wählen Sie die geeignete Temperatur fürs Backen, die eher niedriger ist als alle anderen Temperaturen für Ihre Lebensmittel laut Kochtabelle. Garen mit mehreren Backblechen nimmt mehr Zeit in Anspruch als mit einem Backblech. Generell werden die Speisen

auf allen Backblechen nicht gleichzeitig fertig. Deshalb nehmen Sie die Backbleche erst aus dem Herd heraus, wenn Sie überzeugt sind, dass das Essen fertig ist. Nach dem Garvorgang stellen Sie den Knebel für die Herdfunktion und das Thermostat wieder auf Null, und, falls vorhanden, beenden Sie das Zeitprogramm. Nehmen Sie das fertige Essen aus dem Herd heraus und legen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Ofenklappe offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

Ober- und Unterhitze mit Umluft:

Hierbei wird die Luft aus den unteren und oberen Heizelementen mit Hilfe des Gebläses im Herd verteilt. Stellen Sie das Thermostat Ihres Herdes auf die laut Kochtabelle für Ihre Speise empfohlene Stufe. Stellen Sie den Knebel so ein, dass er auf das Symbol dieser Funktion zeigt. Weiterhin stellen Sie die Uhrzeit des Herdes für die empfohlene Zeit zum Kochen ein und erhitzen

Sie den Herd 10 Minuten vorher. Stellen Sie Ihre Speise in den Ofen. Somit beginnt der Garvorgang. Diese Einstellung gilt generell für das Backen von Teigwaren. Die Speisen werden in jedem Bereich des Ofens in dieser Stellung gleichmäßig gebacken. Es ist für das Backen mit einem Backblech geeignet.

Nach dem Garvorgang stellen Sie den Regler für die Herdfunktion und das Thermostat wieder auf Null, und, falls vorhanden, beenden Sie das Zeitprogramm. Nehmen Sie das fertige Essen aus dem Herd heraus und stellen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Ofenklappe offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

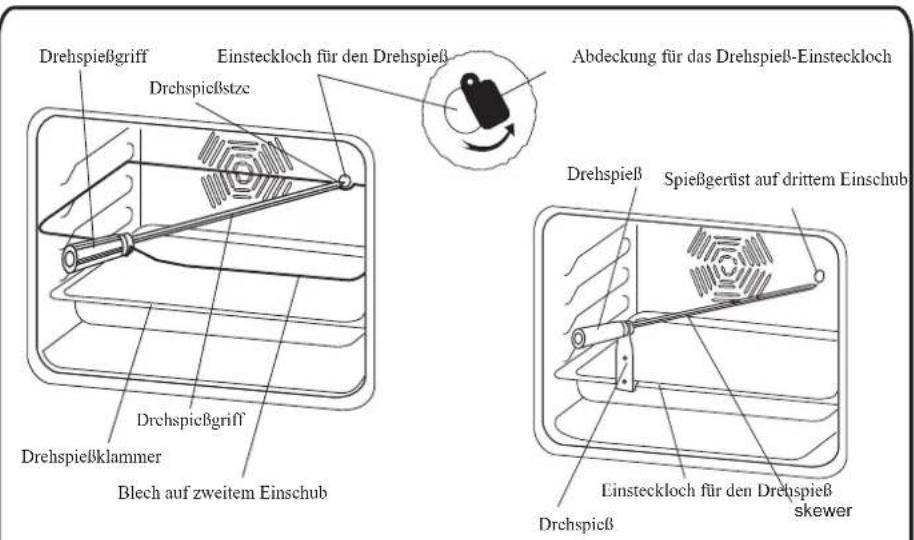

Grill und Drehspieß:

Diese Funktion wird zum Grillen und für Drehspieße verwendet. Zum Braten verwenden Sie den Drehspieß (Abbildung 13). Zum Grillen, legen Sie das Lebensmittel auf den Grillrost und schieben Sie ihn den obersten Einschub. Schieben Sie auf die 3. Ebene ein Backblech und beginnen Sie mit dem Grillvorgang. Das in die 3. Ebene gelegtes Blech sammelt die Öltropfen der Speisen.

Beim Grillen muss die Ofenklappe geschlossen bleiben und die Temperatur auf 190°C eingestellt werden.

Stellen Sie das Thermostat Ihres Herdes so ein, dass der Temperaturwert von 190°C gezeigt wird. Nach einer Vorheizzeit von 5 Minuten legen Sie Ihre Speisen in den Backofen. Nach dem Grillvorgang stellen Sie den Regler für die Herdfunktion wieder auf Null und beenden das Zeiteinstellungsprogramm.

Nehmen Sie das fertige Essen aus dem Backofen und stellen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Tür offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

Oberhitze, Grill- und Drehspieß:

Dieses Programm wird für das schnelle Grillen auf einer größeren Fläche oder für Braten am Spieß (Hühnchen, Fleisch am Spieß) verwendet. Verwenden Sie für den Drehvorgang den Drehspieß (Abbildung 13). Zum Grillen, legen Sie die Speisen auf den Grillrost und schieben Sie ihn in die oberste Ebene. Schieben Sie in die 3. Ebene ein Backblech und beginnen Sie mit dem Grillvorgang. Das in die 3. Ebene gelegte Blech sammelt die Öltropfen der Speisen.

Beim Grillen soll die Tür geschlossen bleiben und die Temperatur auf 190°C eingestellt werden.

Stellen Sie das Thermostat Ihres Herdes so ein, dass die Temperatur von 190°C gezeigt wird. Nach einer Vorheizzeit von 5 Minuten legen Sie Ihre Speisen in den Backofen. Nach dem Grillvorgang stellen Sie den Regler für die Herdfunktion wieder auf Null und beenden das Zeiteinstellungsprogramm. Nehmen Sie das fertige Essen aus dem Herd heraus und stellen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Tür offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

Funktionen für Grillen, Drehspieß und Ventilator (Umluft)

Bei diesem Programm wird das Umluftgebläse zusammen mit der Grillfunktion und der Oberhitze zum Braten und Kochen verwendet. Diese Funktion eignet sich auch für schnelleres Grillen und den Drehspieß (Hühnchen, Fleisch am Spieß). Verwenden Sie entsprechend den Drehspieß (Abbildung 13). Zum Grillen, legen Sie die Speisen auf den Grillrost und schieben Sie ihn auf die oberste Ebene. Schieben Sie in die 3. Ebene ein Backblech und beginnen Sie mit dem Grillvorgang. Das in die 3. Ebene gelegte Blech sammelt die Öltropfen der Speisen. Beim Grillen soll die Tür geschlossen bleiben und die Temperatur auf 190°C eingestellt werden. Stellen Sie das Thermostat Ihres Herdes so ein, dass diese Temperatur von 190°C gezeigt wird. Nach einer Vorheizzeit von 5 Minuten legen Sie Ihre Speisen in den Backofen. Nach dem

Grillvorgang stellen Sie den Knebel für die Herdfunktion wieder auf Null und beenden das Zeiteinstellungsprogramm. Nehmen Sie das fertige Essen aus dem Herd heraus und stellen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Tür offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

Funktionen für Ventilator (Umluft) und Unterhitze:

Programme für Ventilator und Unterhitze: Dieses ist die ideale Funktion fürs Pizza backen. Der Ventilator verteilt die Wärme im Herd gleichmäßig. Die Unterhitze sorgt für das Backen des Pizzateiges. Stellen Sie den Programmknebel Ihres Herdes so ein, dass die richtige Funktion angezeigt wird. Nach einer Vorheizzeit von 10 Minuten stellen Sie Ihre Speisen in den Ofen.

Nach dem Backvorgang stellen Sie den Regler für die Herdfunktion und das Thermostat wieder auf Null, und, falls vorhanden, beenden Sie das Zeitprogramm. Nehmen Sie das fertige Essen aus dem Herd heraus und stellen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Tür offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

4.7. BEDIENUNG DER ZEITSCHALTUHR (modellabhängig)

L

Manueller Betrieb

Wenn Sie den Zeitschalter in die mit M bezeichnete Stellung bringen, können Sie den Herd ständig verwenden.

Wenn der Zeitschalter auf 0 steht, arbeitet der Ofen nicht.

Inbetriebnahme durch Zeiteinstellung

Drehen Sie den nebenstehend abgebildeten Knopf in Uhrzeigerrichtung, und zwar in Zeiteinheiten von 0 bis 100 Minuten. Wenn die Zeit abgelaufen ist, 100 stoppt die Uhr und gibt ein Warnzeichen.

L

[NO TEXT]

Mechanischer Alarm-Zeitschalter

Stellen Sie die gewünschte Garzeit ein, indem Sie den Schalter im Uhrzeigersinn drehen. Nach Ablauf der Garzeit gibt der Zeitschalter einen Signalton aus, der Herd läuft aber weiter. Um den Herd abzuschalten, müssen Sie den Schalter und den Thermostat des Herds in die geschlossene Stellung bringen.

4.8. VERWENDUNG DER ZEITSCHALTUHR (modellabhängig)

Einstellung der Uhrzeit

Bevor Sie den Herd benutzen, stellen Sie die Uhr ein. Nach Stromanschluss des Herdes blinkt das Symbol (A) und die drei „0“ im Display. Drücken Sie gleichzeitig auf die Tasten (+) und (-). Im Bildschirm taucht das Symbol, auf. Zugleich blinkt ein Punkt in der Mitte des Displays. Beim Blinken dieses Punktes stellen Sie die Tagesuhrzeit ein, indem Sie auf die Tasten (+) und (-) drücken. Nach entsprechender Einstellung sollte der eingeblendete Punk ständig leuchten. Wenn der Herd eingeschaltet ist, und die Symbole (A) und die drei „0“ im Display blinken, kann der Herd nicht über die Steuertasten in Betrieb genommen werden. Wenn man für die Uhreinstellung zum gleichen Zeitpunkt auf die Tasten (3) und (-) drückt, taucht das Symbol im Display auf. Wenn dieses Symbol, im Display zu sehen ist, können Sie den Herd manuell in Betrieb nehmen.

Bei Stromausfall stellt sich die Uhrzeit auf „0“. Stellen Sie dann bitte die Uhrzeit neu ein.

Zeiteinstellung für das akustische Warnzeichen (Alarm) (modellabhängig)

Diese Funktion wird zum Empfang des lauten Warnzeichens (Alarm) am Ende der vorprogrammierten Zeit verwendet. Drücken Sie auf die Taste MODE in der Mitte. Im Bildschirm blinkt dann das Symbol ..... . Ferner sieht man die drei „0“. Beim Blinken des Symbols 🎨drückt man auf die Tasten (+) und (-), und somit wird die Zeit für das Warnzeichen eingestellt. Nach Beendigung der Programmierung blinkt das Symbol 🎨 ständig. Wenn das Symbol 🎨 stets blinkt, ist die Einstellung für das laute Warnzeichen (Alarm) beendet.

Das laute Warnzeichen kann für die Zeit 00.00 bis 23.59 Uhr eingestellt werden.

Wenn die Zeit abgelaufen ist, gibt die Zeitschaltuhr ein lautes Warnzeichen und das Symbol blinkt im Display. Drückt man auf irgendeine Taste, so stoppt das Warnzeichen und das Symbol erlischt im Display

Das laute Warnzeichen ist lediglich für Warnzwecke. Der Herd wird in diesem Falle nicht aktiviert.

Halbautomatische Programmierung der Kochzeit (modellabhängig)

du r - MODE +

Abb. 14

Diese Funktion ist für das Kochen innerhalb einer gewünschten Zeit bestimmt. Man legt das zuzubereitende Gericht in den Backofen. Die Funktion für den gewünschten Kochvorgang wird eingestellt. Auch der Thermostatregler wird entsprechend der Speise, die gegart werden soll, eingestellt. Bitte drücken Sie solange auf die Taste MODE in der Mitte, bis die Schrift „dur“ im Display gezeigt wird. Wenn die Schrift „dur“ im Display erscheint, blinkt auch das Symbol (A). Durch Drücken auf die Taste (+) und (-) wird die Kochzeit für die zu garende Speise eingestellt. Nach Beendigung des Einstellvorganges erscheint nach einiger Zeit die Tageszeit auf dem Display und die Symbole (A) und blinken dann ständig. Inzwischen ist der Herd in Betrieb genommen.

Die Kochzeit kann von 0 bis 10 Stunden eingestellt werden.

Wenn die eingestellte Zeit zu Ende geht, stoppt der Timer den Herd und es kommt ein lauter Signalton (Alarm). Ferner blinkt das Symbol (A) im Display. Wenn der Funktionsregler und der Thermostatregler des Herdes auf Null gebracht werden und dann auf eine beliebige Taste des Timers gedrückt wird, endet der laute Signalton. Ferner geht der Timer in die manuelle Benutzerfunktion über.

Halbautomatische Programmierung nach Beendigungszeit (modellabhängig)

End - MODE +

Abb. 15

Diese Funktion ist für das Kochen nach gewünschter Beendigungszeit bestimmt. Legen Sie das zuzubereitende Gericht in den Backofen. Stellen Sie den Funktionsregler auf die gewünschte Kochfunktion ein. Stellen Sie den Thermostatregler für die Speise, die gegart wird, ein. Drücken Sie die Taste MODE in der Mitte solange, bis die Schrift „End“ im Display auftaucht. Wenn die Schrift „End“ auftaucht, blinken das Symbol (A) und die Tageszeit der Reihe nach im Display. Wenn der Timer in dieser Stellung ist, wird auf die Taste (+) und (-) gedrückt und die gewünschte Beendigungszeit für die zu garende Speise kann eingestellt werden. Nach Beendigung des Einstellvorganges wird die Tageszeit kurz darauf im Display erscheinen und die Symbole (A) und 📄 blinken dann ständig. Zu diesem Zeitpunkt wird der Herd in Betrieb genommen.

Sie können die Zeit für weitere 10 Stunden ab der Tageszeit einstellen.

Wenn die eingestellte Zeit zu Ende geht, stoppt der Timer den Herd und gibt ein lautes Warnzeichen (Alarm). Ferner blinkt das Symbol (A) im Display. Wenn der Funktionsregler und der Thermostatregler des Herdes auf die Null-Position gebracht werden und eine beliebige Taste des Timers gedrückt wird, endet das laute Warnzeichen. Ferner geht der Timer in die manuelle Benutzerfunktion über.

Vollautomatische Programmierung (modellabhängig)

Diese Funktion wird für den Kochvorgang in und nach einer bestimmten Zeit verwendet. Legen Sie das zuzubereitende Gericht in den Backofen. Stellen Sie den Funktionsregler auf die gewünschte Kochfunktion ein. Stellen Sie den Thermostat auf die gewünschte Stufe für das zu zuzubereitende Gericht ein.

Erster Vorgang: Drücken Sie zunächst solange auf die MODE Taste in der Mitte, bis die Schrift „dur“ im Timer-Display erscheint. Wenn die Schrift „dur“ aufleuchtet, blinkt das Symbol (A) im Display. Wenn Timer in dieser Stellung ist, wird die Kochzeit durch Drücken auf die Tasten (+) und (-) eingestellt. Nach Beendigung des Programmiervorgangs erscheint die Tageszeit im Display und die Symbole (A) und 📊 blinken ständig. (Abbildung 14).

Die Kochzeit kann zwischen 0 und 10 Stunden eingestellt werden.

Zweiter Vorgang: Drücken Sie solange auf die MODE Taste in der Mitte, bis die Schrift „End“ im Timer-Display erscheint. Wenn die Schrift „End“ aufleuchtet, werden das Symbol (A) und die Tageszeit als Zusatz zur eingestellten Kochzeit blinken. Wenn der Timer in dieser Stellung ist, wird die Beendigung der Kochzeit durch Drücken auf die Tasten (+) und (-) eingestellt. Nach Beendigung des Programmiervorgangs erscheint die Tageszeit im Display und das Symbol (A) blinkt ständig (Abbildung 15).

Sie können die Garzeit bis zu 23.59 Stunden voreinstellen

Der Herd beginnt zu dem berechneten Zeitpunkt an zu arbeiten, indem er die Garzeit von der Fertigstellungszeit abzieht. Die Fertigstellungszeit ist dann die Garzeit beendet. Die Zeitschaltuhr gibt dann einen lauten Signalton (Alarm) und das Symbol (A) blinkt. Wenn der Funktionsregler und der Thermostatregler des Herdes auf „0“-Position gebracht werden, endet das laute Warnzeichen durch Drücken auf eine beliebige Taste des Timers. Ferner geht der Timer auf die manuelle Benutzerfunktion über.

Digitaler Alarm-Zeitschalter

Drücken Sie gleichzeitig die Tasten + und - des digitalen Zeitschalters. Die Anzeige beginnt zu blinken. Daraufhin können Sie die Zeit mit den Tasten + und - einstellen.

Wenn Sie die Tasten + oder - nach dem Einstellen der Zeit betätigen, wird das Symbol ( ) angezeigt und die gewünschte Zeit ist eingestellt. Nach Ablauf der Garzeit gibt der Zeitschalter einen Signalton aus, der Herd läuft aber weiter. Um den Herd abzuschalten, müssen Sie den Schalter und den Thermostat des Herds in die geschlossene Stellung bringen.

4.9. BENUTZUNG DER PROGRAMMIERUNGSUHR FÜR DEN EINBAUHERD:

Drücken Sie den versenkbaren Programmknebel, um das gewünschte Backprogramm zu wählen. Der Knebel wird solange in Uhrzeigerrichtung gedreht, bis die gewünschte Funktion im Displaybereich zu sehen ist. Bei Auswahl der Lampenfunktion brennt nur die Beleuchtung im Backofen und im Displaybereich steht der Ausdruck „Lit“. Bei Auswahl der Frostfunktion kann man keine Wärme im Backofen einstellen und im Displaybereich steht der Ausdruck „Def“. Bei Einstellung auf „Turbo“, Unter- und Oberhitze sowie Gebläse zeigt der Displaybereich die Wärme im Backofen mit mehr als 175° C an. Man kann die gewünschte Temperatur mit den Tasten (+) und (-) einstellen. Bei Einstellung auf „Grill“, „Double Grill“ und „Grill+Gebläse“ (Umluft) heizt der Ofen auf mehr als 200° C. Die gewünschte Temperatur wird mit den Tasten (+) und (-) eingestellt.

Für die Einstellung der Temperatur werden die Tasten (+) und (-) unter dem Wärmeanzeiger verwendet. Die Temperatureinstellung im Ofen kann stufenweise je 5 Grad erhöht oder vermindert werden.

Die Einstellung der Uhr

Vor Benutzung des Backofens muss die Uhr eingestellt werden. Wenn der Herd zum ersten Mal an Strom angeschlossen wird, wird im rechten Display dreimal „0“ blinken. Drücken Sie gleichzeitig das zweite Symbol und das dritte von links. Die zwei

„0“ sind bereit ständig zu blinken und in der Mitte wird es blinken. In diesem Fall kann die Uhr mit den Tasten (+) und (-) eingestellt werden. Nach erfolgter Einstellung warten Sie bitte ab, bis der mittlere Punkt ständig blinkt. Nun ist die manuelle Funktion des Kochherdes betriebsbereit. Wenn der Herd auf eine beliebige Funktion eingestellt ist, taucht im Timer-Display das Kochsymbol auf und der Herd ist in Betrieb.

Bei Stromausfall stellt sich die Uhr auf Null. Deshalb ist die erneute Uhreinstellung

Zeiteinstellung:

Diese Funktion kann zur Erinnerung an einen bestimmten Zeitpunkt verwendet werden. Drücken Sie auf den Knopf mit Symbol ____ , ganz links von den 5 Knöpfen unterhalb des

Timers. Im Timer-Display erscheinen drei „0“ und der Punkt in der Mitte und das Symbol unter dem Punkt beginnen zu blinken. In dieser Stellung können Sie die Zeit durch Drücken auf die Tasten (+) und (-) einstellen. Wenn Sie nach Beendigung des Einstellvorgangs möchten, dass das Display in dem eingestellten Zustand bleibt, drücken Sie nicht auf eine beliebige Taste nach erfolgter Zeiteinstellung. Wenn Sie das Display in diesem Zustand lassen, können Sie die Rückzählung der eingestellten Zeit sehen. Die Rückzählung erfolgt im Einminutentakt. Unter 1 Minute wird in Sekunden gezählt. Wenn Sie möchten, dass das Display die Uhr zeigt, drücken Sie auf den Knopf ganz links mit dem Symbol .

Die Zeit kann zwischen 00.00 Uhr und 24.00 Uhr eingestellt werden.

Wenn die Zeit abgelaufen ist, gibt der Timer das laute Warnzeichen (Alarm) und das Symbol erlischt im Display.

Die Zeiteinstellung ist nur für Alarmzwecke. Der Herd wird bei dieser Funktion nicht aktiviert.

Halbautomatische Programmierung:

Wenn der Funktionsknopf des Herdes auf „0“-Position steht, kann keine Programmierung erfolgen. Wenn ferner der Funktionsregler nach erfolgter Programmierung aus irgendeinem Grunde auf die Position „off“ gebracht wird, wird die Programmierung gelöscht.

Diese Funktion wird für den Kochvorgang in gewünschten Zeitabständen verwendet. Die zu kochende Speise wird in den Backofen gestellt. Der Herd wird für die gewünschte Kochfunktion eingestellt. Durch Drücken der Tasten (+) und (-) unter dem linken Display wird die gewünschte Kochzeit eingestellt. Bitte drücken Sie auf das zweite Symbol ____ von links oder das dritte

Symbol → von links unter dem Timer-Display. Sie werden auf dem Bildschirm die drei „0“

sehen. Das Symbol „Auto“ und der Punkt in der Mitte blinken. Sie können den gewünschten Zeitabstand durch Drücken auf die Taste (+) und (-) einstellen. Nach dem Einstellen und einem kurzen Zeitabstand ist der Timer auf dem Display zu sehen und das Auto-Symbol und das Symbol „blinken ständig.

Wenn die eingestellte Zeit abgelaufen ist, stoppt der Heizvorgang und der Timer gibt das laute Warnzeichen (Alarm). Wenn Sie den Einstellknopf des Herdes auf die Position „0“ bringen und dann auf eine beliebige Taste drücken, können Sie das Klingelzeichen stoppen. Nach Beendigung dieses Vorgangs ist der Herd zur manuellen Verwendung bereit.

Die Kochzeit kann zwischen 0 und 10 Stunden eingestellt werden.

Vollautomatische Programmierung

Bei „0“-Position des Funktionsknopfes des Herdes kann die Programmierung nicht erfolgen. Wenn außerdem der Funktionsregler nach Programmierung aus irgendeinem Grunde auf die „off“- Position gestellt wird, wird die Programmierung gelöscht.

Diese Programmierung wird nach einer bestimmten Zeit für einen bestimmten Kochvorgang verwendet.

Die zu kochende Speise wird in den Backofen gestellt. Der Herd wird auf die gewünschte Kochfunktion eingestellt. Durch Drücken auf die Taste (+) und (-) unter dem linken Display wird die Kochstufe eingestellt. Erster Vorgang: Drücken Sie bitte auf den Knopf mit dem zweiten Symbol von links unter dem Timer-Display. Sie werden auf dem Bildschirm die drei

„0“ sehen. Das Auto-Symbol und der Punkt in der Mitte beginnen zu blinken. Sie können dann den gewünschten Zeitabstand durch Drücken auf die Tasten (+) und (-) einstellen.

Die Kochzeit kann zwischen 0 und 10 Stunden eingestellt werden.

Zweiter Vorgang: Drücken Sie auf den Knopf mit Symbol in der Mitte des Timer-Displays.

Sie werden dann die eingestellte Kochzeit mit Uhrzeit im Bildschirm sehen. Sie können somit die gewünschte Stoppzeit durch Drücken auf die Taste (+) und (-) einstellen.

Sie können eine Fertigstellungszeit wählen, die bis zu 24 Stunden nach der aktuellen Tageszeit + der Garzeit liegt.

Die Kochzeit beginnt vor der eingegebenen Endzeit, somit wird der Herd in Betrieb genommen und der Herd stoppt am Ende der eingestellten Zeit. Der Timer gibt dann das laute Warnzeichen und das Auto-Symbol blinkt. Nachdem der Schalter auf „0“-Position gebracht wurde, endet das laute Warnzeichen durch Drücken auf eine beliebige Taste des Timers. Ferner geht der Timer in die manuelle Verwendungsposition über.

GERICHTE	TURBO			UNTER/OBERHITZE			UNTERER/OBERER VENTILATOR			GRILL
	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)
Schichtgebäck	170 - 190 2	-3 - 4	35 - 45	170 - 190	2 - 3	35 - 45	170 - 190	2 - 3	25 - 35
Kuchen	150 - 170	2 - 3 - 4	30 - 40	170 - 190	2 - 3	30 - 40	150 - 170	2 - 3 - 4	25 - 35
Kekse	150 - 170	2 - 3 - 4	25 - 35	170 - 190	2 - 3	30 - 40	150 - 170	2 - 3 - 4	25 - 35
Gegrillte Fleischklöbe										200	5	10 - 15
Flüssigkeitsreiche Gerichte	175 - 200	3	40 - 50	175 - 200	3	40 - 50	175 - 200	3	40 - 50
Hähnchen				200	2 - 3	45 - 60	200	2 - 3	45 - 60	200	★	50 - 60
Kotelett										200	4 - 5	15 - 25
Rindersteak										200	5	15 - 25
Kuchen, zwei Bleche	160 - 180	2 - 5	30 - 40
Gebäck, zwei Bleche	170 - 190	2 - 5	35 - 45
* Mit Hähnchenbratspieß garen

Zubehörteile für den Ofen:

Wir empfehlen Ihnen, je nach Eigenschaften der Speisen, die Sie zubereiten möchten, das Kochgeschirr zu verwenden, das in den Kochtabellen angegeben ist. Außer den modellabhängig, mitgelieferten Backblechen und Drehspießen können Sie auch geeignete Glastöpfe,

Gebäckformen und Sonderplatten verwenden. Beachten Sie bitte die von der Herstellerfirma angegebenen Informationen.

Falls Sie kleinere Töpfe verwenden, stellen Sie diese genau in die Mitte des Kochfeldes. Für emaillierte Töpfe beachten Sie bitte nachstehende Informationen.

Möglicherweise kann eine Verformung der Heizfläche wegen zu hoher Temperatur entstehen, wenn der Topf die Heizfläche nicht ganz ausfüllt, die Speise aus dem Tiefkühlschrank frisch herausgenommen wurde oder auf der Heizfläche sich Wasser gesammelt hat. Wenn jedoch nach dem Kochvorgang die Herdplatte abkühlt, bekommt sie die ursprüngliche Form wieder. Dieses ist ein normaler physikalischer Vorgang, der beim Temperaturtransfer vorkommen kann. Stellen Sie das Backblech oder den Topf nach dem Kochvorgang nicht auf eine kalte oder feuchte Fläche. Legen Sie ein trockenes Küchentuch darunter und sorgen Sie für eine langsame Abkühlung.

Bei Glasbehältern besteht ansonsten die Gefahr, dass sie zerspringen.

Möchten Sie grillen, empfehlen wir Ihnen, das Bratrost zu verwenden, das mit diesem Produkt geliefert wurde (falls im Lieferumfang vorgesehen). Sie vermeiden somit, dass überschüssiges Öl die Innenseite des Herdes beschmutzt. Gegebenenfalls schieben Sie ein Backblech in eines der unteren Ebenen, damit das Öl gesammelt wird. Zur besseren Reinigung geben Sie etwas Wasser dazu.

Verwenden Sie zum Grillen die 4. oder 5. Ebene und bestreichen Sie die Grillvorrichtung mit etwas Öl, damit Ihre Grillspeise nicht anhaftet.

6. Einschub 5. Eirschshub 4. Eirschshub 3. Einschub 2. Eirschshub 1. Einschub

Bratrost:: Zum Grillen oder zum Einstellen anderer Garbehälter als den Backblech
Flaches Backblech: Zum Backen von Feingebäck etc.

Tiefes Backblech: Fett-Schmorpfanne

Kindersicherung (modellabhängig): Wenn Sie die Tür öffnen, heben
Sie zuerst die Kindersicherung an und ziehen Sie dann die Tür am Griff zu sich. Lassen Sie dann die Kindersicherung los. Mit einem leichten Druck können Sie nun die Tür wieder Schließen.

Drehspießgriff Einstreckloch für den Drehspieß Drehspießstze Abdeckung für das Drehspieß-Einsteckloch Drehspieß Spießgerüst auf drittem Einschub Drehspießklammer Drehspießgriff Blech auf zweitem Einschub Einstreckloch für den Drehspieß skewer Drehspieß

Verwendung des Drehspießes (modellabhängig):

Stecken Sie den Spieß z.B. durch das Hähnchen und fixieren Sie die Klemmen; stecken Sie das Ende des Spießes in die vorgesehene Öffnung an der hinteren Wand des Herdes und stellen Sie sicher, dass er ganz aufliegt und in den Motoransatz passt. Dazu müssen Sie zuerst die Abdeckung, die vor dem Loch zu finden ist, wie in der Abbildung gezeigt zur Seite drehen.

Legen Sie dann den Spieß auf das Gerüst (im dritten Einschub) oder die Spießklammer (in den Löchern des Backblechs). Entfernen Sie den Handgriff vom Spieß (falls aufgebaut) und schließen Sie die Tür. Der Griff muss zum Herausnehmen des Gargutes nach der Zubereitung wieder montiert werden.

Stellen sie sicher, dass der Herd abgeschaltet ist, während Sie diese Vorgänge durchführen.

Abschnitt 5: REINIGUNG UND WARTUNG IHRES HERDES

5.1. REINIGUNG

Stellen Sie vor der Reinigung sicher, dass alle Knebel auf Null stehen und Ihr Gerät abgekühlt ist. Ziehen Sie den Stecker aus der Steckdose. Bitte verwenden Sie keine pulverartigen Reinigungsmittel, diese können die emaillierten und lackierten Teile Ihres Herdes zerkratzen. Verwenden Sie cremige oder flüssige Reiniger ohne Pulver. Verwenden Sie keine kosmetische Creme, abnützendes Reinigungspulver, grobe Drahtwolle oder andere harte Gegenstände, die die Oberflächen beschädigen. Im Falle dass vergossene Flüssigkeiten aufflammen, kann das Email beschädigt werden. Reinigen Sie sofort die vergossene Flüssigkeit. Verwenden Sie keine Dampfreiniger zur Reinigung des Herdes.

Innenreinigung des Backofens

Vor Beginn der Reinigung ziehen Sie unbedingt den Stecker aus der Steckdose. Das beste Ergebnis für die Innenreinigung des Backofens erzielen Sie, wenn der Herd lauwarm ist. Nach jedem Gebrauch des Backofens wischen Sie diesen mit einem weichen Tuch mit Wasser und Seife aus. Danach wischen Sie den Herd mit einem feuchten Tuch nochmals ab und lassen ihn trocknen. Von Zeit zu Zeit sollte man eine Komplettreinigung mit einem flüssigen Reinigungsmittel durchführen. Verwenden Sie keine trockenen und pulvrigen Reinigungsmittel. Bei beschichteten und emalliierten Produkten ist die Reinigung des Innengerüstes und der hinteren und seitlichen Wände nicht notwendig. Jedoch wird ein Wechsel nach einiger Zeit je nach Gebrauch empfohlen.

5.2. Reinigung des Glaskeramikkochfeldes:

Vor Beginn der Reinigung warten Sie, bis das Glaskeramikkochfeld abgekühlt ist. Achten Sie darauf, dass die verwendeten Reinigungsmittel keine Teilchen enthalten. Verwenden Sie Reinigungscreme oder flüssiges Waschmittel. Das Glaskeramikkochfeld soll so mit kaltem Wasser abgewischt werden, dass das Reinigungsmittel darauf nicht anhaftet und mit einem weichen Tuch getrocknet werden kann. Zur Reinigung der übergelaufenen Speisen und Speisereste können Sie den Schaber verwenden, der zusammen mit dem Produkt geliefert wurde. Wenn Süßwaren verschüttet wurden, sollten Sie sofort reinigen, ohne die Abkühlung des Kochfeldes abzuwarten. Stahlbürsten können die Oberfläche des Glaskeramikkochfeldes beschädigen. Der Staub auf der Fläche soll mit einem feuchten Tuch abgewischt werden. Evtl. Abfärbung des Kochfeldes beeinflusst die funktionelle Struktur des Herdes nicht. Der Grund der Abfärbung ist nicht auf das Material zurückzuführen, eventuell wurden verbrannte Reste auf der Fläche gereinigt, die Oberfläche der verwendeten Töpfe ist abgenutzt oder es wurden keine geeigneten Reinigungsmittel verwendet. Der Reinigungsschaber soll stets vor den chemischen Reinigungsmitteln verwendet werden. Mit diesem Schaber können Sie auch den geringsten Schmutz auf der Oberfläche reinigen. Schwere Verschmutzungen durch geschmolzene Kunststoffe, schwere Öle oder Süßwaren können ebenfalls mit diesem Schaber entfernt werden. Da in dem Schaber eine Rasierklinke angebracht ist, ist dieser gefährlich und muss von Kindern fern gehalten werden. Achten Sie beim Reinigen mit dem Schaber darauf, dass die Silikonklebemittel an den Seiten des Glaskeramikkochfeldes nicht abgekratzt werden.

5.3. Wartung

Wechsel der Herdlampe

Wir empfehlen Ihnen, dass dieser Vorgang durch einen qualifizierten Techniker vorgenommen wird.

Ziehen Sie zuerst den Stecker aus der Steckdose und achten Sie darauf, dass der Herd abgekühlt ist. Nehmen Sie das Schutzglas von der Lampe ab und schrauben Sie die alte Glühbirne aus der Buchse. Drehen Sie eine neue Glühbirne, die gegen eine Temperatur von 300° C beständig ist, ein. Diese Glühbirne können Sie vom zuständigen Kundendienst beziehen. Setzen Sie das Schutzglas wieder an seine Stelle. Nach diesem Vorgang ist Ihr Herd betriebsbereit.

Abschnitt 6: SERVICE UND TRANSPORT

6.1. Prüfen Sie folgende Punkte, bevor Sie den Service anrufen.

Der Herd ist nicht betriebsbereit:

Möglicherweise sitzt der Stecker nicht richtig in der Steckdose oder die Sicherung funktioniert nicht.

Der Herd heizt nicht:

Möglicherweise wurde die Wärmeeinstellung mit dem Thermostat nicht eingestellt.

Die Innenbeleuchtung funktioniert nicht:

Kontrollieren Sie bitte, ob ein Stromausfall vorliegt oder die Lampe defekt ist. Falls ja, rufen Sie den Kundendienst an.

Kochen (ungleichmäßiges Kochen im unteren und oberen Teil):

Kontrollieren Sie die Ebenen, die Kochzeit und die Wärmewerte nach der Betriebsanleitung.

Sollten Sie, außer diesen Punkten, noch weitere Probleme mit Ihrem

Produkt haben, rufen Sie bitte den zuständigen Kundendienst an.

6.2. INFORMATIONEN ZUM TRANSPORT

Wenn Sie den Herd transportieren müssen:

Heben Sie die Originalverpackung für weitere Transporte auf. Beachten Sie die Transporthinweise auf der Verpackung.

Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten.

Legen Sie Papier zwischen der oberen Abdeckung und dem Kochfeld ein. Schließen Sie dann die Abdeckung und fixieren Sie sie mit Klebeband an den Seitenwänden.

Fixieren Sie Karton oder Papier mit Klebeband auf der Tür und innen auf der Glasscheibe, damit die Backbleche oder der Grillrost die Tür beim Transport nicht beschädigen können.

Befestigen Sie die Tür ebenfalls mit Klebeband an den Seitenwänden.

Wenn Sie die Originalverpackung nicht mehr haben:

Schützen Sie die Außenflächen (Glasflächen und lackierte Wände) gegen Stöße und Schläge.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

52031504 03/10 R000
