Produkttyp	DVD-Player
Modell	DVD 4517
Spannung	110-240 V ~ 50/60 Hz
Leistungsaufnahme	28 W
Abmessungen (B x H x T)	430 x 45 x 270 mm
Gewicht	Ca. 3 kg
Lasertyp	Halbleiterlaser (Klasse 1)
Signalformat	PAL / NTSC
Signal-Rausch-Verhältnis	≥ 98 dB
Videoausgang	1,0 V (Spitze-Spitze), 75 Ω
Analoger Audioausgang	2,0 V (Effektivwert)
S-Video-Ausgang	(Y) 1,0 V (Spitze-Spitze), 75 Ω; (C) 280 mV (Spitze-Spitze), 75 Ω
Betriebstemperatur	-30°C bis 45°C
Kompatible Medien	DVD-Video, DVD±R/RW, MPEG-4, Audio-CD, Video-CD, MP3
Regionalcode	2 (Europa, Naher Osten, Japan)
Reichweite der Fernbedienung	Bis zu 7 m, Winkel ≤ 30°
Batterien der Fernbedienung	2 x AAA/R03 (1,5 V)
Wiedergabefunktionen	Wiedergabe, Pause, Stopp, Vorwärts-/Rückwärtsspulen, Zeitlupe, Wiederholung, A-B-Wiederholung, Zoom, Winkel, Untertitel, Audiosprache, Wiedergabeliste
Kindersicherung	Kindersicherung mit Passwort (Master: 0000)
Bildschirmschoner	Ja (kann aktiviert/deaktiviert werden)
Anschlussarten	SCART, Komponentenvideo, S-Video, Composite-Video, Koaxial-Audio, Stereo-Audio, 5.1-Audio
Reinigung	Weiches Tuch, von der Mitte nach außen wischen; keine Lösungsmittel

Häufig gestellte Fragen - DVD 4517 AEG

Wie schließe ich den DVD-Player an meinen Fernseher an?

Verwenden Sie entweder SCART, Komponentenvideo, S-Video oder Composite-Video-Anschluss. Beachten Sie die Anleitung für die richtige Verkabelung. Für Audio verwenden Sie bei Bedarf Stereo- oder 5.1-Kabel.

Welche Disc-Typen kann ich abspielen?

DVD-Video, DVD±R/RW, MPEG-4-Video, Audio-CD, Video-CD und MP3-Dateien auf CD/DVD.

Wie ändere ich die Sprache des Bildschirmmenüs?

Drücken Sie SETUP, gehen Sie zu Spracheinstellungen, wählen Sie dann OSD-Sprache. Wählen Sie Ihre gewünschte Sprache aus der Liste.

Warum gibt es kein Bild auf meinem Fernseher?

Überprüfen Sie die Videokabelverbindung, stellen Sie sicher, dass der richtige Eingang am Fernseher gewählt ist, vergewissern Sie sich, dass die Disc kompatibel und richtig eingelegt ist. Überprüfen Sie auch die Einstellungen für das TV-System (PAL/NTSC) und den Videoausgabemodus.

Wie aktiviere ich die Kindersicherung?

Gehen Sie zu Systemeinstellungen > Passwort, geben Sie das Master-Passwort 0000 ein, legen Sie dann ein neues Passwort fest. Gehen Sie dann zu Bewertung, um eine Altersbeschränkung zu wählen.

Wie reinige ich die Disc?

Verwenden Sie ein weiches, fusselfreies Tuch. Wischen Sie von der Mitte nach außen in geraden Linien. Verwenden Sie keine Lösungsmittel oder kreisende Bewegungen.

Wie wiederhole ich einen bestimmten Abschnitt einer DVD?

Drücken Sie während der Wiedergabe die A-B-Taste am Startpunkt, dann erneut am Endpunkt. Der Abschnitt wird wiederholt. Drücken Sie erneut A-B, um zu stoppen.

Kann ich MP3-Dateien von einem USB-Laufwerk abspielen?

Nein, der DVD 4517 hat keinen USB-Anschluss. Er kann MP3-Dateien nur von CD/DVD-Discs abspielen.

Wie setze ich den Player auf die Werkseinstellungen zurück?

Drücken Sie SETUP, gehen Sie zu Systemeinstellungen, wählen Sie Standard/Wiederherstellen. Bestätigen Sie, um alle Einstellungen auf die Werkseinstellungen zurückzusetzen.

Was bedeutet der Regionalcode?

Der Player ist auf Regionalcode 2 (Europa, Naher Osten, Japan) eingestellt. Es können nur DVDs mit Regionalcode 2 oder regionfreie Discs abgespielt werden.

BEDIENUNGSANLEITUNG DVD 4517 AEG

Bedienungsanleitung....4 - 37

Operating Manual 38 - 69

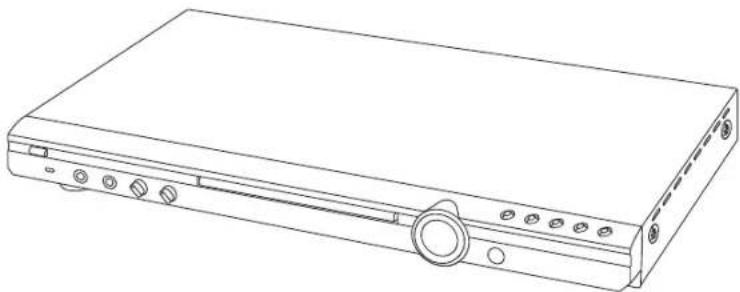

Geräteteile/Lieferumfang

1 Ein/Aus-Schalter
2 Display
3 CD/DVD-Fach
4 Taste „Öffnen/Schließen“ (OPEN/CLOSE)
5 Taste „Wiedergabe/Pause“ (PLAY/PAUSE)
6 Taste „Vorwärts“ (NEXT)
7 Taste „Stopp“ (STOP)
8 Taste „Rückwärts“ (PREV)
9 MIC VOL 1/2 (Lautstärke) Regler
10 MIC 1/2 Eingangsbuchsen
11 Komponenten-Video-Ausgang
12 Composite-Video-Ausgang
13 S-Video-Ausgang
14 SCART-Ausgang
15 Digitaler-Audio-Ausgang

Fernbedienung

1 STANDBY:
Standby-Modus aktivieren
2 REPEAT: Titel, Kapitel, etc. wiederholen
3 A-B: Auswahl der zu wiederholenden Passage
4 MUTE: Stummschalten
5 MIC: Mikrofon-Einstellungen verändern.
6 DISPLAY: Wiedergabestatus auf Bildschirm anzeigen
7 REV: Schnellrücklauf
8 SLOW: Zeitlupe. Film weiter abspielen mit der Taste PLAY.
9 PREV: Sprung zum vorherigen Kapitel oder Lied.
10 PBC: Playback-Control bei VCD anzeigen.
11 PAUSE/STEP: Bild anhalten. Erneuter Druck zeigt das nächste Bild. Film weiter abspielen mit der Taste PLAY.
12 MENU: Hauptmenü der DVD/VCD anzeigen.
13 TITLE: Titelmenü der DVD anzeigen.
14 Richtungstasten: Navigation im Bildschirmmenü.
15 AUDIO: Audio-Einstellungen verändern.
16 SUBTITLE: Untertitel anzeigen/ausblenden
17 Zifferntasten: Direkte Anwahl der Kapitel oder Lied- Nummer

16 OPTICAL Ausgang
17 5.1 Ausgang
18 Wiedergabe-Indikator
19 Wiederholungs-Modus
20 VCD-Indikator
21 MP3-Indikator
22 DVD-Indikator
23 Pause-Indikator
24 Zeit-Anzeige
25 Dolby-Indikator
26 DTS-Indikator
27 CD-Indikator
28 MP4-Indikator
29 L/R (links/rechts) Audio-Anschlüsse

Ohne Abbildung:

- Fernbedienung

- Bedienungsanleitung

18 GOTO: Passage der CD/DVD direkt ansteuern
19 OPEN/CLOSE: CD/DVD-Fach öffnen bzw. schießen
20 PROG: Titel der Playlist hinzufügen
21 VIDEO: Videoumschaltung
22 FWD: Schnellvorlauf
23 NEXT: Sprung zum nächsten Kapitel oder Lied
24 STOP: Wiedergabe stoppen
25 SETUP: Setup-Menü starten
26 RESUME: Wiedergabe fortsetzen.
27 PLAY/ENTER: Die Wiedergabe starten, die Eingabe bestätigen
28 L/R: Schaltet zwischen dem rechten und dem linken Kanal um.
29 ANGLE: Bildwinkel auswählen
30 ZOOM: Ein- oder Auszoo-men.
31 10+: Zur Anwahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10.
32 FUNC SEL.: Wiederholter Druck wählt zwischen den 3 Modi (Lautstärke, Echo, Ton) aus.
33 FUNC-: Lautstärke (Echo, Ton) vermindern.
34 FUNC+: Lautstärke (Echo, Ton) erhöhen

Technische Daten

Geräteart	DVD-Player
Modell	DVD 4517
Spannung 110 - 240 V ~ 50/60 Hz
Leistung	28 W
Abmessungen (B x H x T)	430 x 45 x 270 mm
Gewicht ca. 3 kg
Laser	Halbleiter-Laser
Signalformat	PAL/NTSC
Signal-Rauschabstand >=	98 dB
Video-Ausgang 1,0 V (P-P)	75 Ω
Analoger Audio-Ausgang	2,0 V (rms)
S-Video-Ausgang	(Y) 1,0 V (P-P), 75 Ω(C) 280 mV (P-P), 75 Ω
Betriebsumgebung -30°C bis 45°C, ebener Untergrund
Kompatible Medien	DVD-Video (DVD Disc, DVD ±R/RW)MPEG-4 Video (von CD/DVD Disc, DVD±R/RW, CD-R/RW)Audio CD (von CD Disc, CD-R/RW)Video CD (von CD Disc, CD-R/RW)MP3 fi les (von CD/DVD Disc, DVD±R/RW, CD-R/RW)
Regionalcode 2 (= Europa, Grönland, Südafrika, Ägypten und Naher Osten, Japan)

AEG

Inhaltsverzeichnis

Geräteteile/Lieferumfang 5

Fernbedienung 5

Technische Daten 6

Sicherheitshinweise ....10

Bedienungsanleitung 10

Kinder 10

Stromversorgung 10

Laser 11

Transport 11

Standort 11

Betrieb 11

Bestimmungsgemäße Verwendung 12

Defekt 12

Aufstellen und Anschließen ....12

Auspacken 12

Aufstellen 12

Inbetriebnahme ....13

Batterien in Fernbedienung einsetzen 13

Videokabel anschließen 14

Audio-Kabel anschließen 15

Gerät einschalten ....16

Über den DVD-Player ....16

CD/DVD-Behandlung 16

Begriffe 17

Medien wiedergeben 17

Fernbedienung verwenden 17

CD/DVD laden 17

Bildschirmanzeige CD- Menü verstehen 17

Bildschirmanzeige DVD-Menü verstehen 18

Wiedergabe starten 19

Wiedergabe unterbrechen 19

Audio-Sprache/Audio-Modus ändern 19

Untertitel anzeigen ....19

Einzelbilder anzeigen 19

Wiedergabe stoppen 19

Vorheriges Kapitel/Track auswählen 19

Nächstes Kapitel/Track auswählen 19

Kapitel/Track direkt auswählen 19

Passage über Menü ansteuern 20

DVD-Titel/Kapitel wiederholen 20

CD-Track wiederholen 20

CD wiederholen 20

Wiederholen beenden 20

Passage zum Wiederholen auswählen 20

DVD-Menü verwenden 21

Schnell-Vor- oder Zurücklauf durchführen 21

Bildausschnitt vergrößern 21

Bildwinkel ändern 21

Lautstärke einstellen 22

FUNC SELECT Taste 22

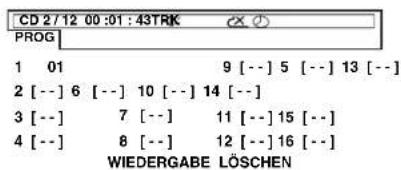

Playlist erstellen ....22

Playlist löschen 23

Im Dateimodus arbeiten ......23

CD/DVD verwenden 23

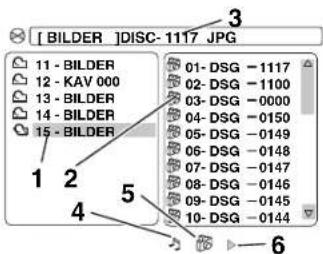

Datei/Verzeichnis auswählen und Wiedergabe starten .....23

Wiedergabe beenden 24

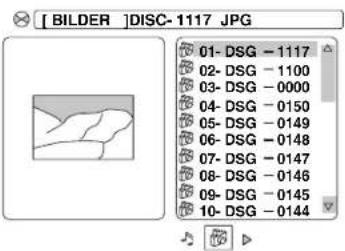

Bilder wiedergeben 24

Voreinstellungen ändern 25

Menü-Aufbau verstehen 26

Menü verwenden 26

Überblick über das Hauptmenü 26

Systemeinstellungen 26

Sprachen Setup 29

Audio Setup 29

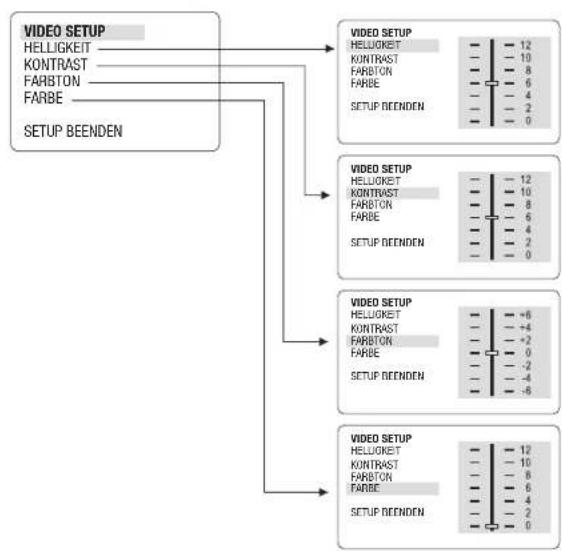

Video Setup 30

Lautsprecher Setup 30

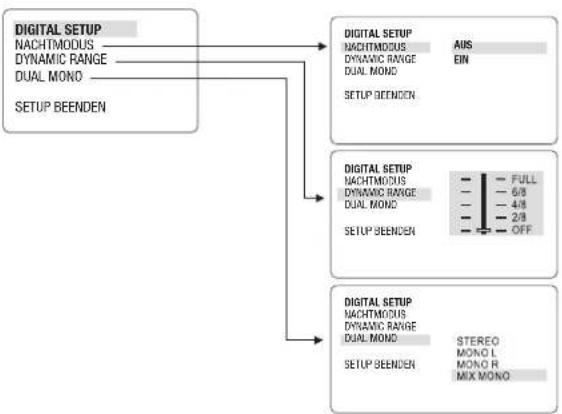

Digital Setup 31

Fehlerbehebung 33

Entsorgung 34

Garantie ....34

Hotline 34

Nach der Garantie 34

Konformitätserklärung ....35

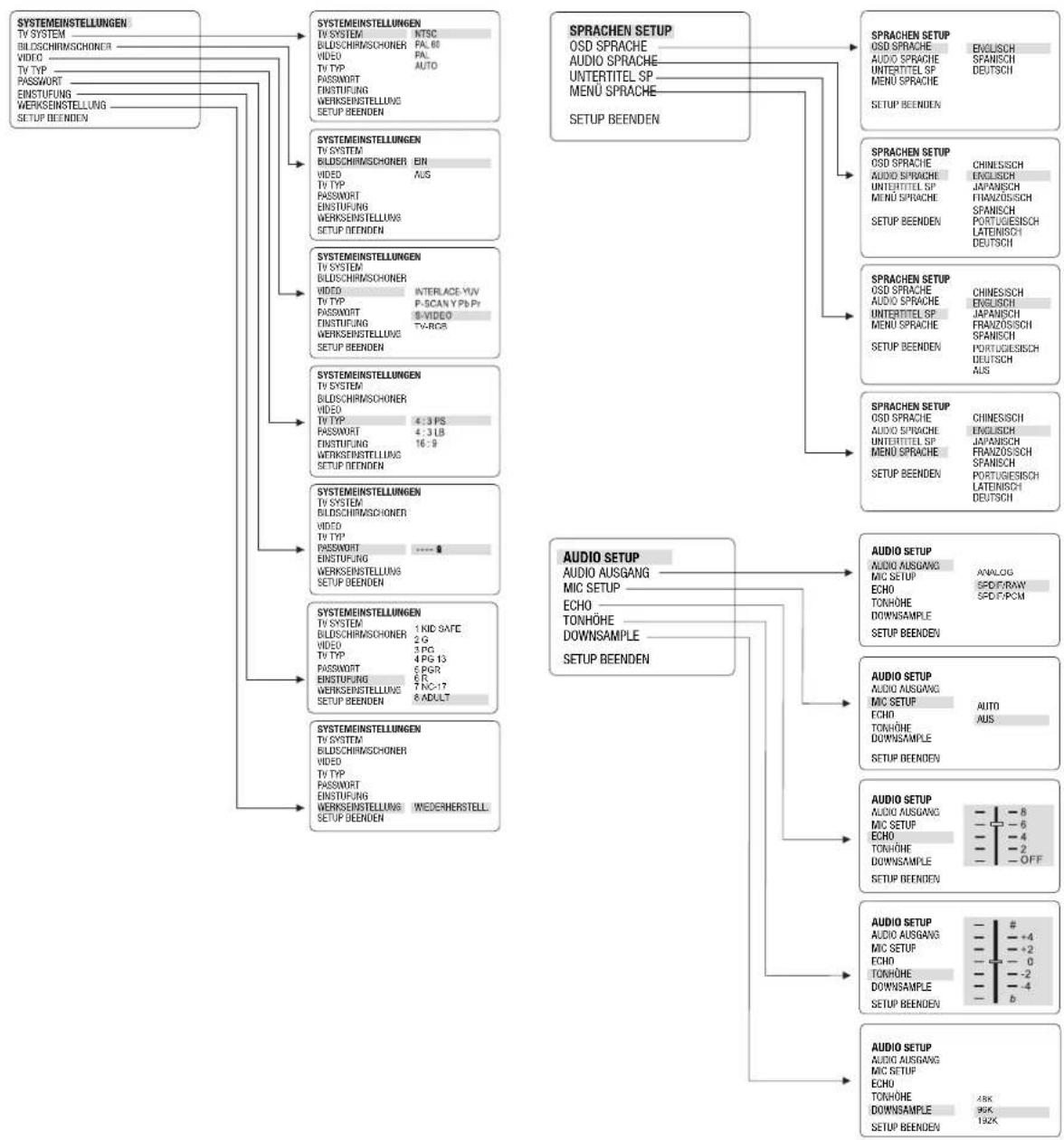

OSD-Menü-Übersicht ....36

AEG

Vielen Dank!

Es freut uns, dass Sie sich für den DVD-Spieler DVD 4517 entschieden haben! Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Service Hotline

Bei technischen Fragen oder Problemen mit dem Gerät, die Sie mit Hilfe dieser Bedienungsanleitung nicht lösen können, wenden Sie sich bitte an unsere Service Hotline:

Telefon: [phone]

Herstelleranschrift

ETV

Elektro-Technische-Vertriebsgesellschaft mbH

Service-Center

Industriering Ost 40

47906 Kempen

Telefon: [phone]

Mail: [e-mail]

Internet: www.etv.de

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

© 2005 Elektro-Technische-Vertriebsgesellschaft mbH

Sicherheitshinweise

Sicherheitshinweise

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.

Kinder

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.

Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.

Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

Fassen Sie den Stecker niemals mit nassen Händen an.

Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.

Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.

Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.

Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.

Betreiben Sie das Gerät nur, wenn die auf dem Typenschild an der Unterseite des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.

Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das Gerät gelangen.

- Öffnen Sie das Gerät nicht.

Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.

Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.

Laser

Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifi ziert. Das zugehörige Etikett befi ndet sich außen auf dem Gerät. Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:

Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch den Hersteller oder seinen Kundendienst durchführen.

Transport

Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese vor dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.

Standort

Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort voraus. Beachten Sie daher Folgendes:

Schützen Sie das Gerät vor Witterungseinfl üssen. Verwenden Sie es nie im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät auf eine stabile Unterlage, so dass es nicht herabstürzen kann.
Schützen Sie die Fernbedienung vor Witterungseinfl üssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).

Betrieb

Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner → Seite 26, „Systemeinstellungen“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät befin- det. Die DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt werden.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es längere Zeit nicht verwenden.

Aufstellen und Anschließen

Bestimmungsgemäße Verwendung

Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:

Abspielen von Video-DVDs/Video CDs.
Abspielen von Audio-CDs.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Defekt

Sollte das Gerät einmal defekt sein:

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallengelassen oder anderweitig beschädigt, muss das Gerät von einem autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
Setzen Sie sich mit der ETV-Service-Hotline in Verbindung → Seite 9, „Service Hotline“. Viele Probleme können über diesen Weg gelöst werden.

Aufstellen und Anschließen

Auspacken

Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit. Informationen zum Lieferumfang fi nden Sie auf → Seite 5, „Geräteteile/Lieferumfang“.

△ ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originaverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmateriaentsprechend der in Ihrem Land geltenden Vorschriften.

i HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Aufstellen

1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine geerdete Steckdose an.

Inbetriebnahme

Batterien in Fernbedienung einsetzen

! WARNING:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

ACHTUNG:

Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

i HINWEIS:

Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig (+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.

i HINWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum DVD-Player könnte unmöglich sein.

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor im Display links an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

Inbetriebnahme

Videokabel anschließen

Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu ihrem Fernsehgerät oder Video-Projektor übertragen.

Sie haben vier verschiedene Möglichkeiten, den DVD-Player mit ihrem Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von Ihrem Wiedergabegerät eine Möglichkeit aus.

HINWEIS:

Sofern Sie keine SCART- oder Composite-Video-Verbindung verwenden, müssen Sie in jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung der Audio-Daten (also der Tonspur) herstellen. Siehe Abschnitt ⇒ Seite 15, „Audio-Kabel anschließen“.

Abb. 3

Abb. 4

SCART

Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.

1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite des Gerätes (Abb. 3).
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres Wiedergabegerätes.

Komponenten-Video

Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr für eine sehr gute Wiedergabequalität.

Mit Komponenten-Video werden nur Video-Signale übertragen.

1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des DVD-Players (Abb. 4).
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wiedergabegerätes. Wählen Sie im Menü „System-Einstellungen“ das Untermenü „Video“ aus. Aktivieren Sie hier die Option „Interlace-YUV“ → Seite 27, „Video-Ausgabe“.

S-Video

Eine Verbindung mit einem Komponenten-Video-Kabel gewährleistet eine sehr gute Wiedergabequalität.

Mit Komponenten-Video werden nur Video-Signale übertragen.

1. Stecken Sie den S-Video-Stecker in die Buchse auf der Rückseite des Gerätes (Abb. 5).
2. Stecken Sie den S-Video-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes.
3. Wählen Sie im Menü „System-Einstellungen“ das Untermenü „Video“ aus. Aktivieren Sie hier die Option „S-Video“ → Seite 27, „Video-Ausgabe“.

Abb. 5

Mit Composite-Video werden sowohl Video- als auch Audio-Daten übertragen.

1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der Rückseite des Gerätes (Abb. 6).
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes.

Audio-Kabel anschließen

1. Wählen Sie im Menü „System-Einstellungen“ das Untermenü „Video“ aus. Aktivieren Sie hier die Option „TV-RGB“ → Seite 27, „Video-Ausgabe“.

Sie können zwischen drei Übertragungsverfahren für die Ton-Signale wählen.

Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernsehgerät oder über einen Stereo- bzw. 5.1-Verstärker ausgegeben werden soll. Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder an einen Verstärker an.

i HINWEIS:

Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist die Installation einfacher.

Abb. 7

Stereo

Verbinden Sie die beiden Audio-Kabel für den rechten (Abb. 7/1) und den linken (Abb. 7/2) Lautsprecher mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen ihres Wiedergabegerätes oder Ihres Verstärkers.

Abb. 8

5.1-Audio-Signal

Verwenden Sie eine Audio-Ausgabe über ein 5.1-Audio-Signal, wenn Sie eine besonders natürliche Wiedergabe erzielen wollen.

Bei diesem Verfahren werden 6 Lautsprecher verwendet. Vier Lautsprecher werden hierbei in jede Ecke des Raumes platziert. Ein Lautsprecher wird in der Nähe des Wiedergabegerätes positioniert. Der sechste Lautsprecher dient der Wiedergabe der tiefen Töne. Durch diese Verteilung der Lautsprecher werden sehr natürlich wirkende Raumklangeffekte erzielt.

Sofern Ihr Verstärker keinen digitalen Eingang hat, benötigen Sie sechs Kabel für die Übertragung des analogen 5.1-Audio-Signals.

Gehen Sie folgendermaßen vor:

1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des Gerätes. Achten Sie auf die richtige Anordnung der Stecker:

2. (1) Anschluss Subwoofer: Basslautsprecher

3. (2) Anschluss Center-Lautsprecher
4. (3) Lautsprecher rechts hinten
5. (4) Lautsprecher links hinten
6. (5) Lautsprecher rechts vorne

7. (6) Lautsprecher links vorne

8. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen ihres Wiedergabegerätes oder Ihres Verstärkers.

Über den DVD-Player

Abb. 9

Digital

Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audio-signals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes oder Ihres Verstärkers.

Gerät einschalten

Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den Netz-Ein-/Aus-Schalter „POWER“ auf der Vorderseite des Gerätes betätigen (Abb. 10).

Über den DVD-Player

Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen → Seite 6, „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

i HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD fi nalisiert wurde. Weitere Informationen hierzu fi nden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

CD/DVD-Behandlung

CDs und DVDs sind empfindliche Medien. Um Beschädigungen oder Verschmutzungen zu vermeiden, achten Sie auf die folgenden Punkte:

Fassen Sie CDs oder DVDs nur am Rand an.
Setzen Sie CDs oder DVDs keinen Wärmequellen aus (z.B. direktes Sonnenlicht).
Bewahren Sie CDs oder DVDs immer in den zugehörigen Hüllen auf.
Reinigen Sie CDs oder DVDs ggf. mit einem weichen Reinigungstuch. Wischen Sie dabei von innen nach außen. Verwenden Sie auf keinem Fall Reinigungsmittel oder Lösungsmittel.
Wollen Sie DVDs beschriften: beschriften Sie diese nur mit einem geeigneten Stift. Beschriften Sie nur die Oberseite!

Begriffe

Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satzeiner Symphonie, etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG-4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

Medien wiedergeben

Fernbedienung verwenden

Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.

CD/DVD laden

1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 2/19). Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 2/19). Das CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/2) erscheint zunächst die Anzeige „Load“. Nach kurzer Zeit wird der Typ des geladenen Mediums angezeigt (z.B. „DVD“).

Bildschirmanzeige CD-Menü verstehen

Werden CDs abgespielt, so werden folgende Statusinformationen auf dem Bildschirm angezeigt:

Abb. 11

Medientyp (1), z.B. „CD“.
Aktueller Track/Gesamtanzahl der Tracks (2).
Audioausgabe (3): Wurde die Taste MUTE (Abb. 2/4) der Fernbedienung gedrückt, so wird die Audioausgabe unterbunden. Auf dem Bildschirm erscheint die Anzeige „RUHE“.
Wiederholung (4):

- „x“: keine Wiederholung.

- „1“: der aktuelle Track wird wiederholt.

- „A“: alle Tracks werden wiederholt.

Die Wiederholung legen Sie mit der Taste REPEAT fest ⇒ Seite 20, „CD -Track wiederholen“.

Zeit (5): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 2/6) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Medien wiedergeben

Bildschirmanzeige DVD-Menü verstehen

Abb. 12

Abb. 13

Wiedergabe starten

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Track-Ende,
• bisherige Wiedergabedauer des Tracks,
• verbleibende Zeit bis zum CD-Ende.

Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste DISPLAY (Abb. 2/6) anzeigen lassen.

Das DVD-Menü besteht aus zwei Seiten. Klicken Sie ein zweites Mal auf die Taste DISPLAY, um die zweite Seite des Menüs zu sehen. Folgende Informationen sind im Menü zu fi nden:

DVD-Menü Seite 1

Medientyp (1), z.B. „DVD“.
Aktueller Titel/Gesamtanzahl der Titel (2).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (3).
Zeit (4): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Kapitels angezeigt.
Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 2/6) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Kapitel-Ende,
• bisherige Wiedergabedauer des Kapitels,
• verbleibende Zeit bis zum Titel-Ende.

DVD-Menü Seite 2

Ausgabesprache (1): Angezeigt wird, wie viele Sprachen zur Auswahl stehen und welche Sprache verwendet wird, → Seite 19, „Audio-Sprache/Audio-Modus ändern“.
Typ der Audioausgabe (2): Seite 19, „Audio-Sprache/Audio-Modus ändern“.
Untertitelanzeige (3): Angezeigt wird, ob und in welcher Sprache Untertitel ausgegeben werden → Seite 19, „Untertitel anzeigen“.
Bildwinkel (4): Sofern die DVD die Möglichkeit bietet, verschiedene Bildwinkel auszuwählen, wird hier die Anzahl der Bildwinkel sowie der aktuell ausgewählte Bildwinkel angezeigt → Seite 21, „Bildwinkel ändern“.

1. Legen Sie eine CD/DVD in das CD/DVD-Fach ⇌ Seite 17, „CD/DVD laden“.

2. Drücken Sie auf die Taste PLAY (Abb. 2/27) der Fernbedienung. Der Wiedergabe-Indikator (Abb. 1/18) leuchtet auf.

i HINWEIS:

Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen → Seite 25, „Voreinstellungen ändern“.

Wiedergabe unterbrechen

1. Drücken Sie auf die Taste PAUSE/STEP (Abb. 2/11) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste PLAY (Abb. 2/27) der Fernbedienung, um die „normale“ Wiedergabe wieder zu starten.

Audio-Sprache/ Audio-Modus ändern

Drücken Sie auf die Taste AUDIO (Abb. 2/15), um sich die aktuell gewählte Audio-Sprache anzeigen zu lassen.

Drücken Sie mehrfach auf die Taste AUDIO, um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

HINWEIS:

Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“ oder „Stereo“ einstellen.

Untertitel anzeigen

Drücken Sie auf die Taste SUBTITLE (Abb. 2/16), um sich den aktuellen Untertitel-Status anzeigen zu lassen. Drücken Sie mehrfach auf die Taste, wenn Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Einzelbilder anzeigen

1. Drücken Sie auf die Taste PAUSE/STEP (Abb. 2/11) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie noch einmal auf die PAUSE/STEP (Abb. 2/11). Das nächste Bild wird angezeigt.
3. Drücken Sie auf die Taste PLAY (Abb. 2/27) der Fernbedienung, um die „normale“ Wiedergabe zu starten.

Wiedergabe stoppen

Drücken Sie während der Wiedergabe auf die Taste STOP (Abb. 2/24). Die Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste PLAY (Abb. 2/27), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste STOP (Abb. 2/24), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste PLAY (Abb. 2/27), so wird die CD/DVD von vorn abgespielt.

Vorheriges Kapitel/Track auswählen

Drücken Sie die Taste PREV (Abb. 2/9), um zum Beginn des vorherigen Kapitels oder Tracks zu springen.

Nächstes Kapitel/Track auswählen

Drücken Sie die Taste NEXT (Abb. 2/23), um zum Beginn des nächsten Kapitels oder Tracks zu springen.

Kapitel/Track direkt auswählen

Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Zifferntasten der Fernbedienung ein (Abb. 2/17).

Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestar- tet.

Medien wiedergeben

Passage über Menü ansteuern

Abb. 14

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste GOTO (Abb. 2/18). Das medienspezifische Menü wird angezeigt → Seite 18.
2. Sie sehen im Menü eine Einfügemarke (Abb. 14/1). Bewegen Sie diese mit den Richtungstasten (Abb. 2/14) in die gewünschte Rubrik (z.B. „Kapitel“).
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 2/17) vor.
4. Drücken Sie nun auf die Taste PLAY (Abb. 2/27), um von diesem Punkt die Wiedergabe zu starten.

DVD-Titel/ Kapitel wiederholen

1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll Seite 19, „Kapitel/Track direkt auswählen“.
2. Drücken Sie auf die Taste REPEAT (Abb. 2/2). Auf dem Bildschirm erscheint die Meldung „WIEDER: [AUS]“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „WIEDER: [KAPITEL]“ oder „WIEDER: [TITEL]“ auf dem Bildschirm sehen.

CD-Track wiederholen

1. Wählen Sie den Track aus, der wiederholt werden soll ⇒ Seite 19, „Kapitel/Track direkt auswählen“.
2. Drücken Sie auf die Taste REPEAT (Abb. 2/2). Auf dem Bildschirm erscheint die Meldung „WIEDER: [AUS]“.
3. Drücken Sie erneut auf die Taste REPEAT, um den aktuellen Track wiederholen zu lassen. Auf dem Bildschirm sehen Sie die Meldung „WIEDER: [1 WIEDER]“.

i HINWEIS:

Bei MP3 CDs haben Sie zudem die Möglichkeit, ein Verzeichnis wiederholen zu lassen. Sie sehen dann auf dem Bildschirm die Meldung „WIEDER: [DIR WIEDER].

CD wiederholen

Drücken Sie so oft auf die Taste REPEAT (Abb. 2/2), bis auf dem Bildschirm die Meldung „WIEDER: [ALLE]“ erscheint.

Wiederholen beenden

Drücken Sie so oft auf die Taste REPEAT (Abb. 2/2), bis auf dem Bildschirm die Meldung „WIEDER: [AUS]“ erscheint.

Passage zum Wiederholen auswählen

Sie können eine frei gewählte Passage defi nieren, die automatisch wiederholt werden soll.

Gehen Sie hierzu folgendermaßen vor:

1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken Sie dazu während der Wiedergabe einmal auf die Taste A-B (Abb. 2/3) der Fernbedienung. Auf dem Bildschirm sehen Sie die Anzeige „A - WIEDERHOLEN“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie ein zweites Mal auf die Taste A-B der Fernbedienung drücken. Auf dem Bildschirm erscheint die Anzeige „A - B WIEDERHOLEN“. Der zuvor markierte Abschnitt wird nun wiederholt.

Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste A-B drücken.

i HINWEIS:

Die zu wiederholende Passage muss innerhalb eines Kapitels (bei DVDs) oder innerhalb eines Tracks liegen.

DVD-Menü verwenden

Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifi sch und kann daher hier nicht näher beschrieben werden.

Drücken Sie auf die Taste MENU (Abb. 2/12), um das DVD-Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 2/14). Bestätigen Sie die Eingabe mit der Taste PLAY (Abb. 2/27).

Befi nden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Ziffern-tasten (Abb. 2/17) der Fernbedienung eingeben.

Schnell-Vor- oder Zurücklauf durchführen

Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.

1. Drücken Sie auf die Taste FWD (Abb. 2/22) bzw. REV (Abb. 2/7), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. „Vorwärts x [2]“.
2. Drücken Sie mehrfach auf die Taste FWD bzw. REV, um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8 oder 20 beschleunigt erfolgen.
3. Drücken Sie auf die Taste PLAY (Abb. 2/27), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.

Bildausschnitt vergrößern

Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.

Drücken Sie auf die Taste ZOOM (Abb. 2/30), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.

Bildwinkel ändern

Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.

Drücken Sie auf die Taste ANGLE (Abb. 2/29), um den Bildwinkel zu ändern.

i HINWEIS:

Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „Falsche Eingabe“.

Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.

Lautstärke einstellen

Drücken Sie auf die Taste FUNC + (Abb. 2/34), um die Lautstärke zu erhöhen.

Drücken Sie auf die Taste FUNC - (Abb. 2/33), um die Lautstärke zu vermindern.

Medien wiedergeben

i HINWEIS:

Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes anpassen.

FUNC SELECT Taste

Mit der FUNC SEL. Taste (Abb. 2/32) haben Sie die Möglichkeit 3 verschiedene Funktionen direkt anzuwählen. Um anschließend eine Änderung vorzunehmen betätigen Sie die FUNC + (Abb. 2/34) bzw. FUNC - Taste (Abb. 2/33).

1x drücken = Lautstärke einstellen

2x drücken = Echo einstellen

3x drücken = Ton einstellen

i HINWEIS:

Haben Sie einmal eine der 3 Funktionen angewählt, behält der DVD-Player diese Einstellung bis zum nächsten Ausschalten bei. Um die Lautstärke mit den FUNC + bzw. FUNC - Tasten zu regeln drücken Sie bitte so oft die FUNC SEL. Taste bis im Bildschirm „Lautstärke“ erscheint.

Playlist erstellen

Abb. 15

Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.

Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste PROG. Sie sehen nun eine Tabelle (Abb. 15 bei CDs, Abb. 16 bei DVDs/MP3s). Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw. der Kapitel/Titel (bei DVDs) oder der Ordner/Tracks (bei MP3 CDs) ein.

i HINWEIS:

Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch beim Einlegen einer neuen CD/DVD verloren.

1. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 2/14).

2. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track (bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) oder den gewünschten Ordner und Track ein. Verwenden Sie hierzu die Zifferntasten (Abb. 2/17).

i HINWEIS:

Die höchste Track-Nummer, die Sie hier eingeben können, ist „99“. Verwenden Sie eine MP3 CD mit mehr als 99 Tracks, so können Sie Tracks mit einer höheren Track-Nummer nicht in die Playlist aufnehmen.

1. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb. 2/14) am unteren Rand der Tabelle den Befehl „Wiedergabe“ auswählen.

2. Bestätigen Sie den Befehl, indem Sie auf die Taste PLAY (Abb. 2/27) der Fernbedienung drücken.

1. Drücken Sie auf die Taste PROG. Sie sehen nun eine Tabelle (Abb. 15 bzw. Abb. 16).
2. Steuern Sie mit den Richtungstasten (Abb. 2/14) den Befehl „Löschen“ am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste PLAY (Abb. 2/27) der Fernbedienung drücken.

Im Dateimodus arbeiten

Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen gespeichert sind. Solche Medien liegen häufig g dann vor, wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.

CD/DVD verwenden

1. Legen Sie die CD oder DVD in das Laufwerk ⇒ Seite 17, „CD/DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Datei/Verzeichnis aus- wählen und Wiedergabe starten

Medien können zahlreichen Daten/Dateien enthalten. Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden sollen.

1. Sofern dies noch nicht geschehen ist: legen Sie die CD oder DVD in der Laufwerk. Sie sehen nun den Dateiauswahl-Dialog (Abb. 17). Dieser ist folgendermaßen aufgebaut:

2. Verzeichnisübersicht (1)

3. Dateiübersicht (2)
4. Aktuell ausgewähltes Verzeichnis und ggf. die ausgewählte Datei (3):
   Der Verzeichnisname wird dabei in eckigen Klammern angezeigt.
   Beispiel: „[Verzeichnis1]Dateiname2.jpg“.
5. Schaltfl äche „Auswahl Audio-Dateien“ (4): Es werden Musik-Dateien angezeigt.
6. Schaltfl äche „Auswahl Foto-Dateien“ (5): Es werden Foto-Dateien angezeigt.
7. Schaltfläche „Auswahl Video-Dateien" (6): Es werden Filmdateien angezeigt.

i HINWEIS:

Mit den Richtungstasten (◀, ▶) der Fernbedienung können Sie in diesem Menü die Verzeichnisübersicht, die Dateiübersicht und die Auswahl-Schaltfl ächen ansteuern.

1. Enthält das Speichermedium verschiedene Dateitypen (z.B. Audio- und Videodateien), dann werden Ihnen unter Umständen Dateien des falschen Typs angezeigt. Beispiel: Sie sehen im Dateiauswahl-Dialog Audiodateien, Sie möchten jedoch Videodateien abspielen. Wählen Sie in diesem Fall mit einer der Auswahl-Schaltfl ächen (Abb. 17/4-6), etwa „Auswahl Audio-Dateien“, den gesuchten Dateityp aus. Steuern Sie hierzu die Auswahl-Schaltfl ächen mit den Richtungstasten (◀, ▶) (Abb. 2/14) der Fernbedienung an. Bestätigen Sie Ihre Eingabe mit der Taste PLAY (Abb. 2/27).

Im Dateimodus arbeiten

i HINWEIS:

Auswahl-Schaltfl ächen können nur dann angesteuert werden, wenn auch entsprechende Dateien vorhanden sind. Finden sich also z.B. auf einem Medium keine Video-Dateien, so kann die Schaltfl äche „Auswahl Video-Dateien“ (Abb. 17/6) nicht aktiviert werden.

1. Wählen Sie das Verzeichnis aus, dass Sie wiedergeben möchten. Wählen Sie hierzu mit den Richtungstasten (◀, ▶) (Abb. 2/14) der Fernbedienung die Verzeichnisübersicht aus (Abb. 17/1). Das aktuell ausgewählte Verzeichnis wird orange hervorgehoben. Wechseln Sie ggf. das Verzeichnis mit den Richtungstasten (▲, ▼).
2. Starten Sie die Wiedergabe mit der Taste PLAY (Abb. 2/27). Alle Dateien des ausgewählten Verzeichnisses werden nun wiedergegeben.

Datei auswählen

Möchten Sie nur eine Datei wiedergeben, oder möchten Sie die Wiedergabe bei einer bestimmten Datei beginnen, dann gehen Sie so vor:

1. Wählen Sie, wie oben beschrieben, den Dateityp und das Verzeichnis aus, das die gesuchte Datei enthält → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“, Punkt 1-3.
2. Wechseln Sie mit den Richtungstasten (◀, ▶) (Abb. 2/14) der Fernbedienung in die Dateiübersicht (Abb. 17/2).
3. Wählen Sie die gewünschte Datei aus. Die aktuell ausgewählte Datei wird orange hervorgehoben. Wechseln Sie ggf. die Datei mit den Richtungstasten (▲, ▼).

i HINWEIS:

Handelt es sich bei der ausgewählten Datei um ein JPEG-Foto, so sehen Sie eine Vorschau des Fotos in der Verzeichnisübersicht (Abb. 18). Die Vorschau können Sie mit der Richtungstaste (◀) verlassen.

1. Starten Sie die Wiedergabe mit der Taste PLAY (Abb. 2/27).

Drücken Sie auf die Taste STOP (Abb. 2/24) der Fernbedienung, um die Wiedergabe zu beenden.

Der DVD-Player ist ausgezeichnet geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD, etc.), gespeichert sein.

i HINWEIS:

Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).

Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die Wiedergabe beginnen soll → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Manuell: Drücken Sie auf die Taste PREV (Abb. 2/9) oder NEXT (Abb. 2/23) der Fernbedienung, um vor oder zurück zu blättern.
Automatisch: Drücken Sie die Taste PLAY (Abb. 2/27). Auf dem Bildschirm erscheint die Meldung „SEQ SPIELEN“, der Bildwechsel erfolgt automatisch.

Bild drehen

Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:

■ Vertikal spiegeln: Richtungstaste „▼“
Horizontal spiegeln: Richtungstaste „▲“
Um 90° im Uhrzeigersinn drehen: Richtungstaste „▶“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „◀“

Bildübergang

Sie können zwischen verschiedenen Bildübergangen, also Methoden, wie ein Bild über das nächste geblendet wird, auswählen.

Mit der Taste PROG (Abb. 2/20) der Fernbedienung können Sie die Art des Bildübergangs wechseln. Folgende Optionen stehen zur Auswahl:

Einblenden von oben, unten, links oder rechts
Diagonal einblenden von oben links, oben rechts, unten links oder unten rechts
Einblenden vom Bildzentrum, horizontal oder vertikal
Einblenden vom Bildrand, horizontal oder vertikal
Einblenden vom Bildrand, horizontal und vertikal
■ Streifenweise einblenden, horizontal oder vertikal
Zufall, der Bildübergang wird zufällig gewählt

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 2/25) der Fernbedienung drücken.

i HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü „Voreinstellungen“ ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand. Änderungen, die im Menü „Voreinstellungen“ vorgenommen werden, sind hingegen dauerhaft.

Voreinstellungen ändern

Menü-Aufbau verstehen

Abb. 19

Im Setup-Menü fi nden Sie zwei Menü-Ebenen:

Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Menü verwenden

Abb. 20

Navigation und Auswahl

Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 2/14) der Fernbedienung (◀, ▶).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▲, ▼).
Einen Menüpunkt wählen Sie mit der Taste PLAY (Abb. 2/27) aus.
Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit der Taste PLAY aus. Die ausgewählte Option (im Beispiel „NTSC“ ist nun hervorgehoben (Abb. 20).

In zahlreichen Menüs fi nden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste PLAY aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▲, ▼).
3. Bestätigen Sie Ihre Eingabe mit der Taste PLAY.

Überblick über das Hauptmenü

Abb. 22

Systemeinstellungen (1)
Sprach-Einstellungen (2)
Audio-Einstellungen (3)
Video-Einstellungen (4)
Lautsprecher-Einstellungen (5)
Digital-Einstellungen (6)

Systemeinstellungen

Abb. 23

TV-System

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerät an. Folgende Optionen stehen zur Auswahl:

NTSC: Primär in Nordamerika verbreitetes System.
PAL 60: Wählen Sie diese Einstellung, wenn Sie Videomaterial im NTSC Standard wiedergeben wollen, Ihr Wiedergabegerät jedoch kein Multisystemgerät ist.
PAL: In Europa verbreitetes System.
AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.

Abb. 24

Abb. 25

Abb. 26

Bildschirmschoner

Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren. Folgende Optionen stehen zur Auswahl:

Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).

Aus: Der Bildschirmschoner ist deaktiviert.

Video-Ausgabe

Mit der Option „Video Ausgabe“ bestimmen Sie das Signalformat, das Ihrem Wiedergabegerät übermittelt wird. Die Wahl des richtigen Signalformats ist vom verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie hierzu bitte die Bedienungsanleitung des Wiedergabegerätes).

Generell ist es so, dass ältere Wiedergabegeräte normalerweise nur das Zeilensprungverfahren („INTERLACE“) unterstützen. Hierbei wird das Bild aus zwei nacheinander aufgebauten Halbbildern zusammengesetzt. Das erste Halbbild besteht dabei aus den geraden Bildschirmzeilen, das zweite aus den ungraden. Beim „progressiven“ Videosignal hingegen wird das gesamte Bild auf einmal aufgebaut. Die erzielte Bildqualität ist normalerweise besser.

Folgende Optionen stehen zur Auswahl:

INTERLACE-YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale nicht unterstützt und es mit einem Komponenten-Video-Kabel an den DVD-Player angeschlossen ist.
P-SCAN YPBPR: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale unterstützt und es mit einem Komponenten-Video-Kabel an den DVD-Player angeschlossen ist.
S-VIDEO: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale unterstützt und es mit einem S-Video-Kabel an den DVD-Player angeschlossen ist.
TV-RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale unterstützt und es mit einem S-Video-Kabel oder einem Composite-Video-Kabel an den DVD-Player angeschlossen ist.

i HINWEIS:

Ist Ihr Wiedergabegerät mit einem Composit-Video-Kabel oder mit einem SCART-Kabel an Ihr Wiedergabegerät angeschlossen, so können Sie in diesem Menü eine beliebige Einstellung wählen.

TV Typ

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfi lme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

Voreinstellungen ändern

Abb. 27

4:3 PS: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten („Pan-Scan“).
4:3 LB: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen („Letter-Box“).
16:9: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.

Passwort

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Passwort vergeben. Mit dem Passwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Um das Passwort zu ändern, müssen Sie das aktuelle Passwort eingeben. Das Master-Passwort ist „0000“.

i HINWEIS:

Haben Sie Ihr Passwort vergessen, so können Sie mit diesem Masterpasswort die Kindersicherung deaktivieren.

Abb. 28

Gehen Sie folgendermaßen vor, um das Passwort zu ändern:

1. Geben Sie das aktuelle Passwort mit den Zifferntasten (Abb. 2/17) der Fernbedienung ein. Damit das Passwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt (Abb. 28).
2. Bestätigen Sie Ihre Eingabe mit der Taste PLAY (Abb. 2/27).
3. Geben Sie nun Ihr neues Passwort mit den Zifferntasten (Abb. 2/17) der Fernbedienung ein.

Abb. 29

Kinderschutz

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofi lme („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden. Folgendende Kinderschutz-Optionen können ausgewählt werden:

KID SAF: Kindergeeignet.
G: Für alle Altersgruppen geeignet.
PG: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
PG 13: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 13 Jahren unangemessen sein.
PGR: Eine elterliche Begleitung ist notwendig.

Abb. 30

Sprachen Setup

Abb. 31

Audio Setup

Abb. 32

Abb. 33

R: Jugendliche unter 17 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
NC17: Kinder und Jugendliche unter 17 Jahren dürfen den Film nicht sehen.
ADULT: Der Film darf nur von Erwachsenen gesehen werden.

Werkseinstellungen

Wählen Sie den Befehl „Werkseinstellungen/wiederherstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Sie können hier diverse Spracheinstellungen vornehmen.

OSD Sprache: Die Sprache der Bildschirm-Anzeigen.
Audio Sprache: Die Sprache der Audio Ausgabe.
Untertitel Sprache: Die Sprache der filmbegleitenden Untertitel.
Menü Sprache: Die Sprache der DVD-Menüs.

Audio-Ausgang

Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.

ANALOG: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.

i HINWEIS:

Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine falsche Einstellung gewählt.

Mikrofon Setup

Hier können Sie die Mikrofoneinstellungen vornehmen.

AUTO: Die Mikrofoneingänge sind aktiviert.
AUS: Die Mikrofoneingänge sind deaktiviert.

Voreinstellungen ändern

i HINWEIS:

Durch wiederholtes Drücken der Taste MIC (Abb. 2/5) können Sie ebenfalls zwischen „Auto“ und „Aus“ wählen. Die Lautstärke der Mikrofone regeln Sie über die MIC VOL 1/2 Regler (Abb. 1/9).

Abb. 34

Echo

Hier können Sie das Echo der Audio-Ausgabe anpassen, hierbei erhöhen Sie das Echo, wenn Sie den Regler in Richtung „8“ schieben. Sie verringern das Echo, wenn Sie den Regler in Richtung „2“ schieben. Stellen Sie den Regler auf „OFF“, wenn kein Echo ausgegeben werden soll.

Das Anpassen des Echos ist z.B. dann nützlich, wenn Sie den DVD-Player zum Karaoke verwenden möchten.

Abb. 35

Tonhöhe

Hier können Sie die Tonhöhe/Geschwindigkeit der Audio-Ausgabe anpassen, hierbei erhöhen Sie die Tönhöhe, wenn Sie die Regler in Richtung „#“ schieben. Sie senken die Tonhöhe, wenn Sie den Regler Richtung „b“ schieben.

Das Anpassen der Tonhöhe ist z.B. dann nützlich, wenn Sie den DVD-Player zum Karaoke verwenden möchten.

Abb. 36

Down Sample

Hier können Sie die Abtastrate des Audiosignals festlegen. Im Allgemeinen ist es so, dass eine höhere Abtastfrequenz zu einem besseren Audiosignal führt.

Video Setup

Sie können hier diverse Einstellungen vornehmen, um das Videosignal anzupassen.

Alle Einstellungen nehmen Sie mit einem Schieberegler vor (Abb. 37).

Helligkeit
Kontrast
Farbton
Farbe (Farbsättigung)

Downmix

Verändern Sie die Charakteristik der Lautsprecherausgabe:

LT/RT: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.

Lautsprecher Setup

Abb. 38

Abb. 39

Abb. 40

Abb. 41

Digital Setup

Abb. 42

VSS: Möglicherweise verfügen Sie nicht über eine 5.1-Audioanlage. In diesem Fall können Sie mit der Einstellung „VSS“ einen entsprechenden Klang simulieren lassen.
Aus: Wählen Sie diese Einstellung, um das Audiosignal unverändert an das Ausgabegerät zu leiten.

Subwoofer

EIN: Das Subwoofer-Signal wird ausgegeben.
AUS: Ein Subwoofer-Signal wird nicht ausgegeben.

Bass-Modus

Sie bestimmen hier die Lautsprechergröße.

GROSSE LAUTSPRECHER: Frequenzband 20 Hz - 20 kHz
KLEINE LAUTSPRECHER: Frequenzband 200 Hz - 20 kHz
GEMISCHTE LAUTSPRECHER: Wählen Sie diese Einstellung, wenn z.B. der Center ein Frequenzband von 20 Hz - 20 kHz hat und die Restlichen Lautsprecher ein Frequenzband von 200 Hz - 20 kHz haben.

Center Verzögerung/Rear Verzögerung

Verwenden Sie eine 5.1-Audioanlage, so können Verzerrungen des Klangeindrucks aufgrund der unterschiedlichen Entfernung der Lautsprechergruppen vom Hörer entstehen. Klänge, die gleichzeitig vom Hörer vernommen werden sollten, treffen so nacheinander ein.

Sie können hier die Ausgabe des zentralen bzw. des rückwärtigen Lautsprechers verzögern, um beim Zuhörer einen ausgewogenen Klangeindruck zu erzielen. Die Einstellung erfolgt in Millisekunden, die maximale Verzögerung beträgt beim Center-Lautsprecher („Center Verzögerung“) ca. 4 Millisekunden und bei den rückwärtigen Lautsprechern („Rear Verzögerung“) ca. 12 Millisekunden. Diese Einstellung erlaubt also für den Center-Lautsprecher eine Entfernung von etwa 1,2 und für die rückwärtigen Lautsprecher eine Entfernung von ca. 4,8 Meter auszugleichen.

Nachtmodus

Aktivieren Sie den Nachtmodus, dann wird eine spezielle Audiocharakteristik aktiviert, so dass der Schall als weniger störend empfunden wird.

Dynamic Range

Mit dem Begriff „Dynamic Range“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Voreinstellungen ändern

Abb. 43

Abb. 44

Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

FULL -2/8: Der Dynamikumfang wird etwas (2/8) bis maximal komprimiert (FULL).
OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

Dual Mono

Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
Mono L: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
Mono R: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.

Fehlerbehebung

Bevor Sie das Gerät an den ETV-Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

WARNUNG:

Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus, ziehen Sie den Netzstecker. Warten Sie bis Gerät und Zubehör abgekühlt sind. Verwenden Sie niemals ein defektes Gerät.

Fehler Mögliche Ursache Lösung
Netzanzeige leuchtet nicht	keine Stromversorgung Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
	keine Stromversorgung/ Netz-schalter ausgeschaltet	Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/1).
Es wird kein Bild angezeigt	Videokabel nicht richtig verbunden	Überprüfen Sie den richtigen Sitz des Video-Kabels → Seite 14, „Videokabel anschließen“. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen.
	keine DVD/CD eingelegt Legen Sie eine CD/DVD ein.
	DVD/CD nicht kompatibel	Verwenden Sie nur kompatible Medien (siehe → Seite 6, „Technische Daten“).
	DVD/CD liegt verkehrt herum im CD/DVD-Fach	Drehen Sie die CD/DVD herum.
	CD/DVD ist verschmutzt	Reinigen Sie die CD/DVD → Seite 16, „CD/DVD-Behandlung“.
	CD/DVD ist beschädigt Verwenden Sie eine andere CD/DVD.
	Voreinstellungen falsch Überprüfen Sie die Vorseinstellungen des DVD-Players.
	Kindersicherung ist aktiviert	Deaktivieren Sie den Kinderschutz → Seite 28, „Kinder-schutz“.
Keine Reaktion auf Tastendruck	Probleme mit der Stromversorgung oder statische Aufl adung des Gerätes	Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät wieder ein.
Kein Ton Audiokabel wurde nicht ange-schlossen		Sofern Sie zur Übertragung des Video-Signals keinen SCART-Stecker oder Composite-Video-Stecker verwenden, müssen Sie zusätzlich zum Video-Kabel noch ein Audio-Kabel verwenden → Seite 15, „Audio-Kabel anschließen“.
		Verstärker ausgeschaltet
		Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden: überprüfen Sie, ob der Verstärker eingeschaltet ist.
		Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.
Fernbedienung funktioniert nicht	falsche Haltung	Die Fernbedienung zeigt nicht auf den DVD-Player.
	zu weit entfernt	Stellen Sie sicher, dass die Fernbedienung nicht weiter als 7 Meter vom Gerät entfernt ist.
	Batterien leer	Wechseln Sie die Batterien der Fernbedienung → Seite 13, „Batterien in Fernbedienung einsetzen“.
Titel werden in falscher Reihenfolge gespielt	Playlist wird verwendet	Löschen Sie die Playlist → Seite 23, „Playlist löschen“.
DVD kann nicht ab-gespielt werden	DVD nicht fi nalisiert	Verwenden Sie eine fi nalisierte DVD.

Entsorgung

Entsorgung

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpfl ichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Ersatzfernbedienung usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl richtig!

Die Garantie erlischt bei Fremdeingriff.

Hotline

Ein Großteil aller Reklamationen ist auf Bedienungsfehler zurückzuführen. Im Falle einer vermuteten Betriebsstörung Ihres ETV-Gerätes setzen Sie sich mit unserer Service-Hotline in Verbindung.

ETV - Elektro-Technische Vertriebsgesellschaft mbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.:[phone]

Mail: [e-mail]

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Konformitätserklärung

Hiermit erklärt die ETV - Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät DVD 4517 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/ EWG) und der Niederspannungsrichtlinie (93/68/EWG) befi ndet.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.

OSD-Menü Übersicht

    H["LAUTSPRECHER SETUP"] --> I["DOWNMIX"]
    H --> J["SUBWOOFER"]
    H --> K["BASS MODUS"]
    H --> L["CENTER VERZÖGER"]
    H --> M["REAR VERZÖGERUNG"]
    H --> N["SETUP BEENDEN"]

    O["LAUTSPRECHER SETUP"] --> P["DOWNMIX"]
    O --> Q["SUBWOOFER"]
    O --> R["BASS MODUS"]
    O --> S["CENTER VERZÖGER"]
    O --> T["REAR VERZÖGERUNG"]
    O --> U["SETUP BEENDEN"]

    V["LAUTSPRECHER SETUP"] --> W["DOWNMIX"]
    V --> X["SUBWOOFER"]
    V --> Y["BASS MODUS"]
    V --> Z["CENTER VERZÖGER"]
    V --> AA["REAR VERZÖGERUNG"]
    V --> AB["SETUP BEENDEN"]

    AC["LAUTSPRECHER SETUP"] --> AD["DOWNMIX"]
    AC --> AE["SUBWOOFER"]
    AC --> AF["BASS MODUS"]
    AC --> AG["CENTER VERZÖGER"]
    AC --> AH["REAR VERZÖGERUNG"]
    AC --> AI["SETUP BEENDEN"]

    AJ["LAUTSPRECHER SETUP"] --> AK["DOWNMIX"]
    AJ --> AL["SUBWOOFER"]
    AJ --> AM["BASS MODUS"]
    AJ --> AN["CENTER VERZÖGER"]
    AJ --> AO["REAR VERZÖGERUNG"]
    AJ --> AP["SETUP BEENDEN"]

    AQ["LAUTSPRECHER SETUP"] --> AR["DOWNMIX"]
    AQ --> AS["SUBWOOFER"]
    AQ --> AT["BASS MODUS"]
    AQ --> AU["CENTER VERZÖGER"]
    AQ --> AV["REAR VERZÖGERUNG"]
    AQ --> AW["SETUP BEENDEN"]

Fig. 2

AEG

Device parts/

Scope of delivery

1 On/Off switch
2 Display
3 CD/DVD tray
4 OPEN/CLOSE button
5 PLAY/PAUSE button
6 "Forward" button (NEXT)
7 STOP button
8 „Reverse“ button (PREV)
9 MIC VOL 1/2 (volume) control
10 MIC 1/2 input sockets
11 Component Video output
12 Composite Video output
13 S-Video output
14 SCART output
15 Digital Audio output
16 OPTICAL output
17 5.1 output
18 Play indicator

19 Repeat mode
20 VCD indicator
21 MP3 indicator
22 DVD indicator
23 Pause indicator
24 Time display
25 Dolby indicator
26 DTS indicator
27 CD indicator
28 MP4 indicator
29 L/R (left/right) audio connections

Elektro-Technische-Vertriebsgesellschaft mbH

Service Center

Industriering Ost 40

47906 Kempen

Phone:[phone]

E-mail: [e-mail]

Internet: www.etv.de

© 2005 Elektro-Technische-Vertriebsgesellschaft mbH

Safety instructions

Safety instructions

Operating manual

Vertriebsgesellschaft mbH

Industriering Ost 40 · D-47906 Kempen

ETV Elektro-Technische-

Vertriebsgesellschaft mbH

Service-Center

Industriering Ost 40

47906 Kempen

Telefon: [phone]

Mail: [e-mail]

Internet: www.etv.de
