Produkttyp	Aktivlautsprecher mit Verstärker
Marke	Manta
Modell	SPK5016
Abmessungen (ca.)	350 x 250 x 200 mm (H x B x T)
Gewicht (ca.)	4,5 kg
Stromversorgung	220 V AC, 50 Hz
Frequenzbereich	40 Hz – 20 kHz
Impedanz	4 Ω
Empfindlichkeit	93 dB ± 3 dB
Funktionen	USB/SD-Wiedergabe, FM-Radio, Mikrofonanschluss, X-BASS, 6-Band-Equalizer, Fernbedienung
Anschlüsse	USB, SD-Karte, Mikrofon (2x 6,3 mm Klinke), Audio-Eingang (Cinch)
Bedienelemente	Lautstärke, EQ, X-BASS, Mikrofonlautstärke, Mikrofon-Bass/Höhen, Modus
Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Netzstecker bei Gewitter oder längerem Nichtgebrauch ziehen. Gerät nicht öffnen. Von Wärmequellen fernhalten.
Ersatzteile	Nicht vom Hersteller vorgesehen. Bei Defekt Service kontaktieren.
Reparatur	Nur durch autorisiertes Fachpersonal. Keine eigenmächtigen Reparaturversuche.

Häufig gestellte Fragen - SPK5016 Manta

Wie schalte ich den Lautsprecher ein?

Drücken Sie den STROMVERSORGUNGSAUSSCHALTER an der Vorderseite auf die Position EIN. Das LED-Display leuchtet auf. Achten Sie darauf, dass das Netzkabel eingesteckt ist.

Warum kommt kein Ton?

Überprüfen Sie folgende Punkte: 1. Ist der Lautsprecher eingeschaltet? 2. Ist die Lautstärke aufgedreht? 3. Ist die richtige Quelle gewählt (MODUS für USB/SD/LINE)? 4. Bei externer Quelle: Kabel korrekt angeschlossen? 5. MUTE-Taste auf der Fernbedienung gedrückt?

Wie verbinde ich ein Mikrofon?

Stecken Sie ein 6,3-mm-Klinkenmikrofon in eine der MICROPHONE-Buchsen an der Vorderseite. Stellen Sie die gewünschte Lautstärke mit MIC VOLUME und die Klangfarbe mit MIC BASS und MIC TREBLE ein.

Wie stelle ich den Bass ein?

Verwenden Sie den X-BASS-Regler an der Vorderseite, um die Tieftonwiedergabe zu erhöhen. Zusätzlich können Sie mit dem EQUALIZER einzelne Frequenzbänder anpassen.

Wie höre ich Musik über USB oder SD-Karte?

Legen Sie eine SD-Karte ein oder schließen Sie ein USB-Gerät an. Drücken Sie die MODUS-Taste, bis USB oder SD im Display angezeigt wird. Die Wiedergabe startet automatisch. Nutzen Sie NEXT/PREV zur Titelauswahl.

Warum funktioniert die Fernbedienung nicht?

Prüfen Sie: 1. Sind die Batterien eingelegt und korrekt polt? 2. Haben Sie die Fernbedienung auf den Infrarotempfänger an der Vorderseite gerichtet? 3. Ist der Abstand maximal 5 Meter? 4. Ist der Empfänger nicht verdeckt?

Wie kann ich das Gerät zurücksetzen?

Trennen Sie das Gerät für 30 Sekunden vom Stromnetz. Schließen Sie es wieder an. Das Display kehrt in den Ausgangszustand zurück. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes, fusselfreies Tuch. Wischen Sie das Gehäuse und das Display vorsichtig ab. Vermeiden Sie den Einsatz von Wasser, Reinigungsmitteln oder Spray, da diese das Gerät beschädigen könnten.

Wie stelle ich einen FM-Radiosender ein?

Drücken Sie die MODUS-Taste, bis FM erscheint. Halten Sie die CH+-Taste gedrückt, um einen automatischen Suchlauf zu starten. Zum manuellen Suchen drücken Sie wiederholt CH+ oder CH-.

Wo finde ich die Bedienungsanleitung als PDF?

Scannen Sie den QR-Code auf der Verpackung oder besuchen Sie die Website des Herstellers unter www.manta.com. Geben Sie die Modellnummer SPK5016 ein und laden Sie das Handbuch herunter.

BEDIENUNGSANLEITUNG SPK5016 Manta

WICHTIGE SICHERHEITSMAßNAHMEN

Lesen Sie bitte vor Beginn der Nutzung des Geräts alle Bedienungsanleitungen und Arbeitsschutzanweisungen durch. Die in der vorliegenden Anleitung enthaltenen Hinweise sind einzuhalten und das Dokument der Anleitung für späteren Gebrauch aufzubewahren.

1. Vergewissern Sie sich, dass das ans Gerät angeschlossene Stromversorgungskabel ein freies Bewegen in der Nähe des Geräts nicht einschränkt. Stellen Sie keine schweren Gegenstände auf dem Versorgungskabel ab, da es zu seiner Beschädigung führen könnte. Halten Sie beim Herausziehen des Netzkabels aus der Steckdose immer fest am Stecker und nicht am Kabel selbst.
   Verlängerungsleitungen sind zu vermeiden.
2. Lüftung: Das Gerät ist in einem gut gelüfteten Raum und im Abstand von ca. 10 cm von anderen Gegenständen abzustellen. Das Gerät darf nicht mit Stoffen oder Decken verdeckt werden. Stellen Sie das Gerät nicht auf einem Bett, Sofa oder Teppich ab, da es zur Verdeckung von Lüftungsöffnungen führen wird.
3. Demontage des Gehäuses: das Gehäuse DARF NICHT auseinandergebaut werden. Im Inneren des Gehäuses befinden sich keine Teile, die benutzt werden könnten. Bei Bedarf beauftragen Sie Fachleute einer Kundenservicestelle mit der ggf. notwendigen Reparatur.
4. Setzt das Gerät Geruch oder Rauch frei, dann ist die Stromversorgung unverzüglich abzuschalten. Das Gerät ist an der Stelle zur Wartung zu übergeben, an der es erworben worden ist.

Achtung: Dieses System wird mit 220 V AC, 50 Hz Spannung versorgt. Vergewissern Sie sich, dass die Spannung bei Ihnen zu Hause mit der vorstehend angegebenen übereinstimmt.

SPEZIFIKATION DES PRODUKTS:

• Fernbedienung
• Mikrofonbuchsen
• LED-Bildschirm des Displays
• Eingang für SD-/USB-Karten
• graphischer 6-Band Equalizer
• Lautstärkeeinstellung der X-BASS-Funktion (Höhereinstellung von niedrigen Tönen)
• Frequenzbereich: 40Hz\~20KHz
• Impedanz: 4 Ω
• Empfindlichkeit: 93dB?}3dB

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM FRONTPANEEL

MODUS: USB/SD/LINE Taste (Audio-Eingang)

Wiedergabetaste NEXT (NÄCHSTER).

Wiedergabetaste PREV (VORHERIGER).

EQUALIZER.

USB-Eingangsbuchse.

SD-Kartenfach.

Einstellknopf MIC BASS (niedrige Mikrofontöne).

Einstellknopf MIC TREBLE (hohe Mikrofontöne)

Einstellknopf MIC VOLUME (Mikrofonlautstärke).

X-BASS Reglung (Höhereinstellung von niedrigen Tönen).

LED-Display.

STROMVERSORGUNGSAUSSCHALTER.

Eingangsbuchse MICROPHONE.

Einstellungsdrehknopf für Mikrofonverspätung.

Einstellungsdrehknopf des Mikrofonnachhalls.

HAUPTEINSTELLUNG LAUTSTÄRKE.

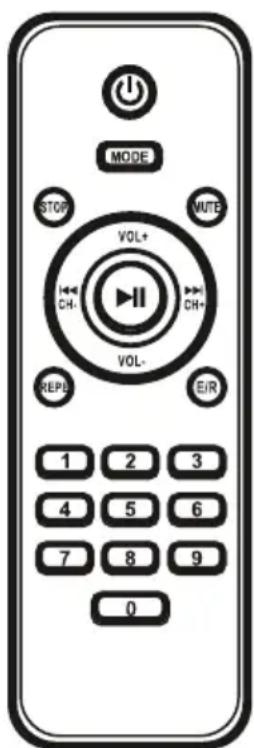

FERNBEDIENUNG

Warten für MP3

USB/SD/LINE Taste (Audio-Eingang)

prev/FM CH Taste (vorheriger/FM-Channel) für MP3

play/pause Taste (Wiedergabe/Pause) für MP3

FM-Radiotuner

next/FM CH Taste (nächster/FM-Channel) für MP3

Repeat Taste (Wiederholen) für MP3

Stop Taste (Stoppen) für MP3

Lautstärkeerhöhungstaste für MP3

Lautstärkereduzierungstaste für MP3

Mute Taste (Ton aus)

Equalizer Taste für MP3

Zahlentaste für MP3

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM HINTEREN PANEEL

1. AUDIO EINGANG: Eingangsbuchse des Signals des Audio DVD/TV oder eines anderen AV AUX Wiedergabegeräts.
2. Schalten Sie auf AUDIO INPUT (AUDIO EINGANG) um und wählen Sie LED.
3. AC-Eingang: AC220V.

BEDIENUNGSANLEITUNG

1. Schließen Sie die Signalkabel am hinteren Paneel gemäß Bedienungsanleitung an.

2. Um einen korrekten Spannungswert zu gewährleisten, schließen Sie das Kabel der elektronischen Quelle an und schalten Sie die Stromversorgung ein.

3. Stellen Sie das System mit Hilfe von Tasten gemäß Ihren Audio-Präferenzen ein.

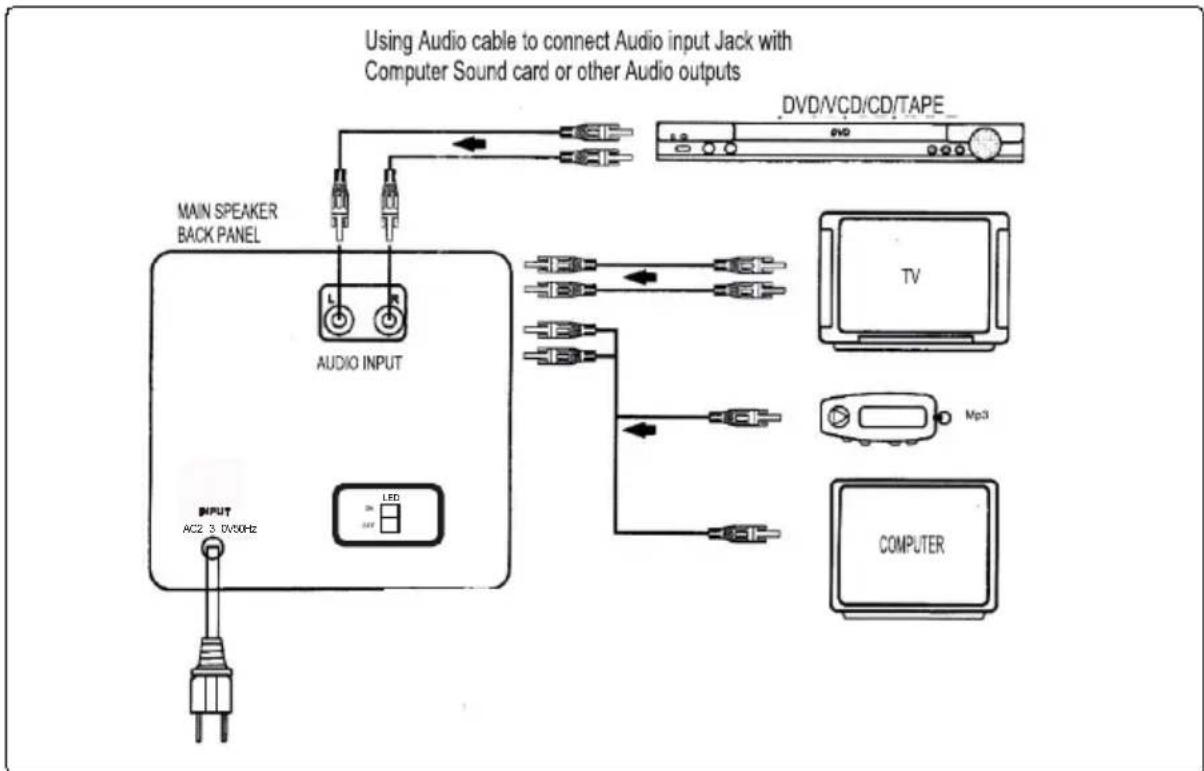

VERBINDUNGSSCHEMA AM HINTEREN PANEEL

VORSICHTSMAßNAHMEN

Um Betriebsprobleme oder eine ernsthafte Beschädigung des

Geräts zu vermeiden, sind die nachstehenden Hinweise einzuhalten:

1. Ziehen Sie beim Trennen des Netzkabels von der

Stromversorgungsdose nicht am Kabel, sondern am Stecker.

1. Audiogeräte im Betrieb sollten weit von Heizungsgeräten platziert sein.

2. Es dürfen keine Reparatur- oder Abänderungsversuche des Geräts unternommen werden.

3. Innenteile dürfen nicht berührt werden, da es Stromschlag oder Beschädigung des Geräts zur Folge haben kann.
4. Sollte das Gerät über einen längeren Zeitraum nicht benutzt werden, dann ziehen Sie seinen Stecker aus der Stromversorgungsdose heraus.
5. Vergewissern Sie sich, dass das Audioprodukt an einer trockenen und gut gelüfteten Stelle aufgestellt worden ist, und dass um das Gerät herum 20 cm Freiraum gelassen worden ist.
