BEDIENUNGSANLEITUNG CHCAN2M NORDMENDE
DE Montage- und Gebrauchsanweisung EN Instruction on mounting and use
Küchenhaube mit seitlicher Klemme + 4 Schrauben
Cooker hood with lateral clasp + 4 screws


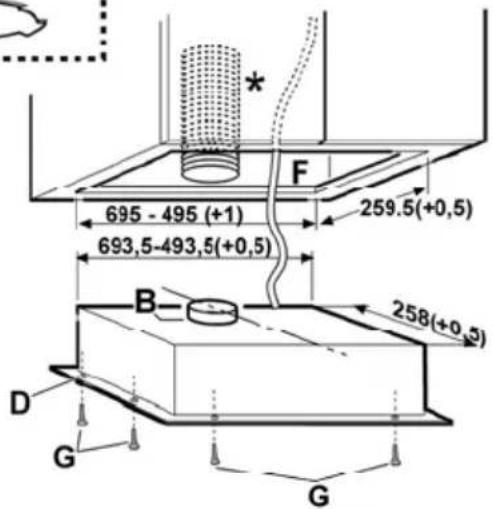

Küchenhaube mit 8/4 Schrauben zur Befestigung
Cooker hood with 8/4 fixing screws


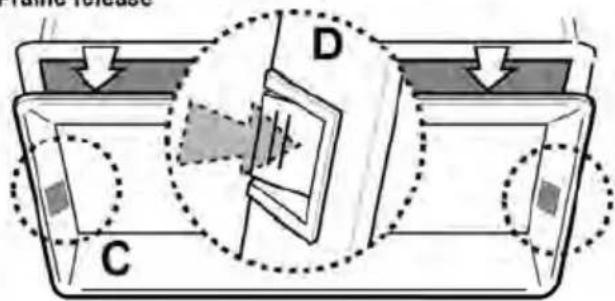

695 - 495 (+1) 693,5-493,5(+0,5) 259.5(+0,5) 258(+0,5) D G G FEntfernen des Rahmens
Frame release


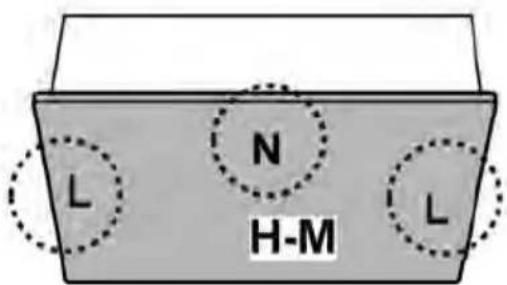

C DEntfernen des Ansauggitters
Suction grill release

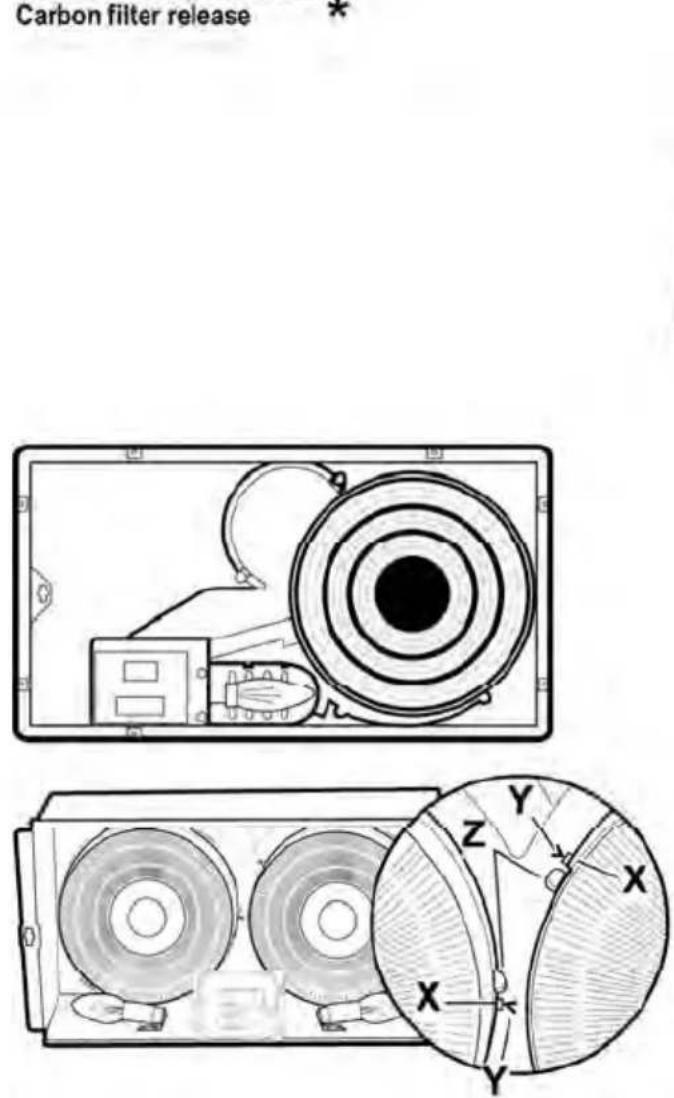

Entfernen des Kohlefilters Carbon filter release *
DE - Montage- und Gebrauchsanweisung
Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe.
Die Instruktionen, die in diesem Handbuch gegeben werden sind, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind.
Warnung
Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.
Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol ■ einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.
Betriebsart
Die Haube kann sowohl als Abluftgérat als auch als Umluftgérat eingesetzt werden.
Abluftbetrieb
Die Küchenhaube ist mit einer oberen Luftaustrittsöffnung A und mit einem Verbindungsring B ausgestattet. Auf diesen Ring wird ein Abluftrohr (separat zu kaufen) aufmontiert, um die angesaugten Küchendämpfe nach aussen abzuleiten. Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt
Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfernt werden.
Umluftbetrieb
Besteht keine Möglichkeit, die Abluft ins Freie abzuleiten, ist die Verwendung eines AktivKohlefilters vorgesehen.
Die luft wird durch den Filter gereinigt und strömt in den Raum zurück.
Die Luft wird durch ein Rohr, das durch den Hängeschrank verläuf und den Ringstutzen angeschlossen wird, wieder in den Raum zurückgeführt.
Achtung! Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 65cm im Fall von elektrischen Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.
Hinweis! Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung anschließt, um den richtigen Betrieb zu überprüfen, bitte immer kontrollieren dass die Netzversorgung ist richtig montiert worden ist.
Montage
Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.
Dieser Haubentyp muß in einen Hängeschrank oder in ein anderes Tragelement eingebaut werden.
Um die Küchenhaube zu installieren, ist folgendermassen vorzugehen: Die Unterseite des Hängeschrankes öffnen, um die Küchenhaube einzusetzen, dann an der Oberseite des Küchenschrankes eine Öffnung zur Durchleitung des Abluftrohres anbringen. Die Küchenhaube an ein von aussen kommendes Rohr anschliessen, den Elektroanschluss vorbereiten, das Gitter oder den Fettfilter entfernen. Falls vorhanden, den Rahmen C entfernen, indem die beiden Öffnungshaken D gedrückt werden (je nach Modell kann sich der Öffnungshaken D an der Haube außen oder innen unter dem Fettfilter/Gitter befinden). Die Küchenhaube in die Öffnung an der Unterseite des Hängeschrankes einsetzen (falls vorhanden, die seitlichen Klemmen zur vorläufigen Befestigung E nach dem Einsetzen der Küchenhaube in den Hängeschrank schliessen, indem die Befestigungsschrauben F festgezogen werden), zum Schluss die Küchenhaube mit den beigefügten Holzschrauben G fixieren. Den Rahmen C (falls vorhanden) und das Ansauggitter H wieder montieren.
Betrieb
Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.
Dieses befindet sich seitlich des Ansauggitters H.
Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.
Wartung
Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.
Fettfilter
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Wenn dieser sich innerhalb eines Stützgitters befindet, kann es sich um einen der folgenden Filtertypen handeln:
Der Papierfilte muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfärbt ist und diese Verfärbung durch die Löcher des Gitters sichtbar ist.
Der Schwammfilter muss einmal monatlich gewaschen und nach 5 – 6 Waschgängen ganz ausgewechselt werden.
Der Metallfilter muss einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Um den Fettfilter J zu entnehmen, ist das Ansauggitter H anhand der Knöpfe L zu öffnen und dann aus den Haltern K zu entfernen. Einige Gerätemodelle sind mit einem Metallfilter M ohne Stützgitter ausgestattet, diese müssen wie oben beschrieben gereinigt werden; sie werden entfernt, indem die Griffe N nach unten gedrückt werden.
Aktivkohlefilter (nur bei der Umluftversion)
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Es kann sich dabei um einen der folgenden Typen handeln:

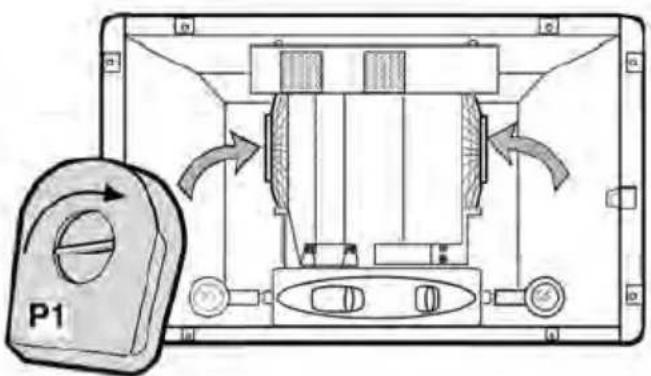

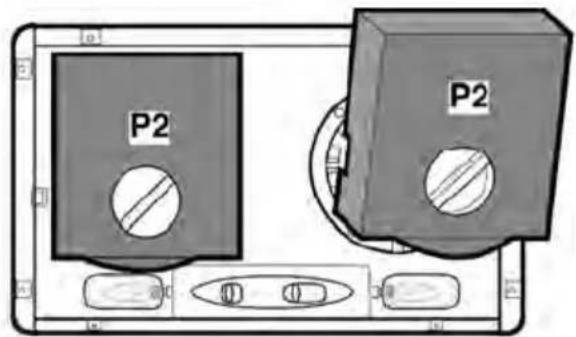

Rechteckig: den Filter P auf dem Schutzgitter des Motors positionieren und den Knopf so lange im Uhrzeigersinn drehen, bis er einrastet; um den Filter zu entfernen, die Schritte in umgekehrter Reihenfolge ausführen.

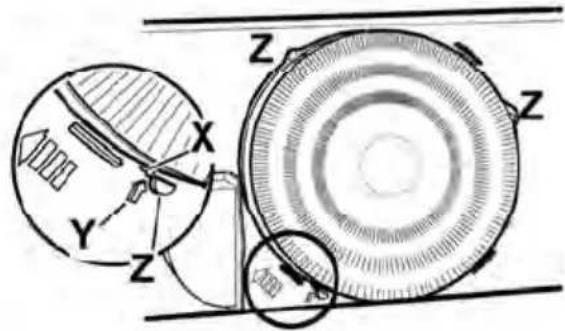

Kreisförmig und mit Bajonettverschluss: den Filter in der Mitte des Motorschutzgitters positionieren (bei einigen Modellen sind die Haken Z zur Positionierung des Filters in der Mitte zu verwenden), dabei muss darauf geachtet werden, dass der Punkt X auf dem Aktivkohlefilter und der Punkt Y auf dem Leitwerk übereinstimmen, dann im Uhrzeigersinn drehen. Um den Filter zu entfernen, die Schritte in umgekehrter Reihenfolge ausführen.
Ersetzten der Lämpchen
Das Gerät von Stromnetz abschalten.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
Das Stützgitter des Fettfilters oder den Fettfilter selbst entfernen, um an die Lämpchen zu gelangen. Das kaputte Lämpchen entfernen und durch eine ovale Glühlampe mit maximal 40W E14 ersetzten.
Falls die Küchenhaube mit Halogenlampen ausgestattet ist, müssen kaputte Lämpchen durch Halogenlampen von 20W (GU 5.3 – ∅ 50 mm) ersetzt werden.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.
