Produkttyp	Dunstabzugshaube
Marke	Nordmende
Modell	CHINT1M
Abmessungen (BxTxH)	600 x 500 x 150 mm
Gewicht	10 kg
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	150 W
Anzahl Geschwindigkeiten	3
Beleuchtung	LED, 2 x 1.5 W
Filtertyp	Aluminium-Fettfilter + optionaler Aktivkohlefilter
Maximaler Luftstrom	600 m³/h
Geräuschpegel	55 dB(A)
Energieklasse	A+
Steuerungstyp	Druckknopf
Installation	Wandmontage oder Umluftbetrieb
Fettfilterreinigung	Monatlich in der Spülmaschine oder von Hand
Aktivkohlefilterwechsel	Alle 6 Monate
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung
Verfügbarkeit von Ersatzteilen	Fettfilter, Aktivkohlefilter, LED-Lampen
Garantie	2 Jahre

Häufig gestellte Fragen - CHINT1M NORDMENDE

Welche Abmessungen hat die Dunstabzugshaube Nordmende CHINT1M?

Die Abmessungen betragen 600 mm Breite, 500 mm Tiefe und 150 mm Höhe. Stellen Sie sicher, dass Ihr Schrank oder Wandplatz diese Maße aufnimmt.

Wie installiere ich die Dunstabzugshaube CHINT1M?

Die Haube kann wandmontiert oder im Umluftbetrieb verwendet werden. Befolgen Sie die Anleitung zum Bohren und Montieren. Für den Umluftbetrieb ist ein Aktivkohlefilter erforderlich.

Wie oft sollte ich die Fettfilter reinigen?

Reinigen Sie die Aluminium-Fettfilter monatlich. Sie sind spülmaschinenfest oder können mit warmem Seifenwasser gewaschen werden. Vor dem Wiedereinbau vollständig trocknen lassen.

Wann sollte ich den Aktivkohlefilter austauschen?

Ersetzen Sie den Aktivkohlefilter alle 6 Monate oder häufiger bei häufigem Kochen. Der Filter ist nicht waschbar und muss ausgetauscht werden, um die Leistung zu erhalten.

Welche Art von Beleuchtung verwendet die Haube?

Sie verwendet LED-Lampen (2 x 1,5 W). Sie sind energieeffizient und langlebig. Falls sie ausfallen, wenden Sie sich an den Support für Ersatzlampen.

Wie hoch ist der maximale Luftstrom der CHINT1M?

Der maximale Luftstrom beträgt 600 m³/h. Dies ist für mittlere bis große Küchen geeignet. Verwenden Sie die höchste Stufe für starkes Kochen.

Wie laut ist die Dunstabzugshaube?

Der Geräuschpegel beträgt auf der höchsten Stufe etwa 55 dB(A), was einer normalen Unterhaltung entspricht.

Kann ich die Haube ohne Aktivkohlefilter verwenden?

Ja, wenn die Haube nach außen entlüftet wird (Abluftbetrieb), ist kein Aktivkohlefilter erforderlich. Im Umluftbetrieb ist der Aktivkohlefilter zur Geruchsbeseitigung obligatorisch.

Welche Sicherheitsmerkmale hat die Haube?

Die Haube verfügt über Überhitzungsschutz und eine automatische Abschaltfunktion, um Unfälle zu vermeiden. Stellen Sie stets eine ordnungsgemäße Installation sicher.

Wo kann ich Ersatzteile für die CHINT1M kaufen?

Ersatzteile wie Fettfilter, Aktivkohlefilter und LED-Lampen sind bei autorisierten Nordmende-Händlern oder Online-Händlern erhältlich. Überprüfen Sie die Bedienungsanleitung auf Teilenummern.

BEDIENUNGSANLEITUNG CHINT1M NORDMENDE

DE Montage- und Gebrauchsanweisung

1 2 2 4 3 4 4 3

Fig. 1

B1 B2

Fig. 2

B1

Fig. 2.1

B2

B1

Fig. 2.2

B1 B2 Fig. 3.1 B1 B2 Fig. 3.2 B1 B2 Fig. 3.3 B2 Fig. 3

Fig. 3

Fig. 4.1 Fig. 4.2 Fig. 4.3

Fig. 4

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch gegeben werden sind, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind.

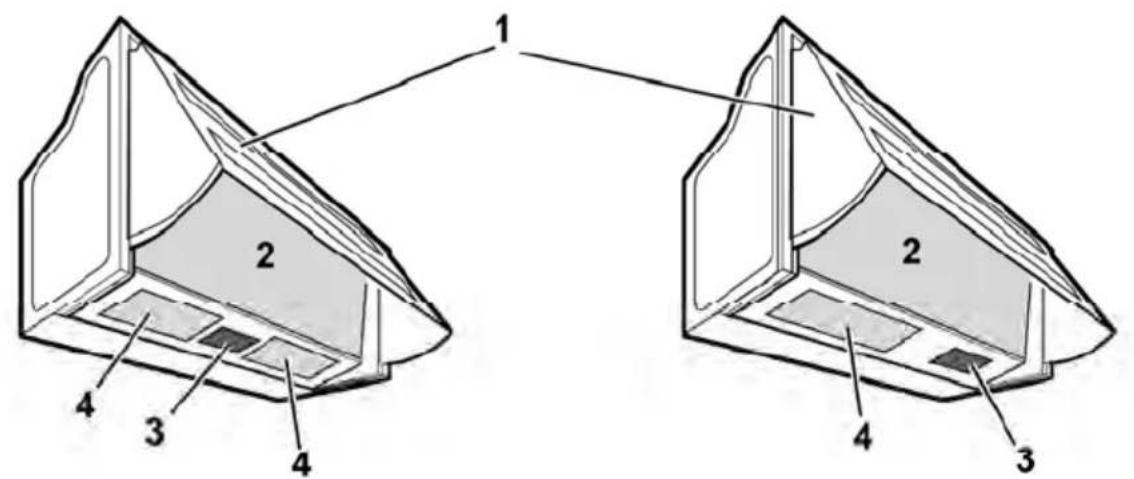

Beschreibung der Abzugshaube – Abb. 1 – verschiedene Modelle

1. Klappe zum Auffangen der Küchendämpfe
2. Ansauggitter
   3.Bedienungstasten
3. Beleuchtung

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol — einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgérat als auch als Umluftgérat eingesetzt werden.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

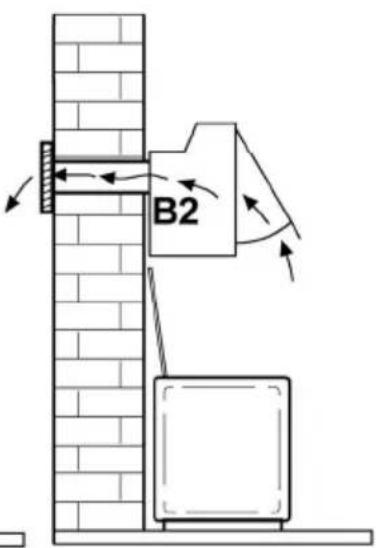

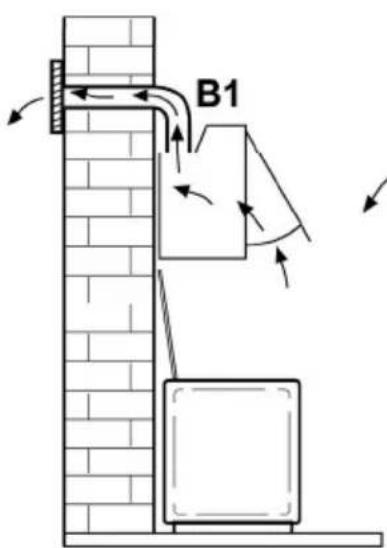

Abluftbetrieb

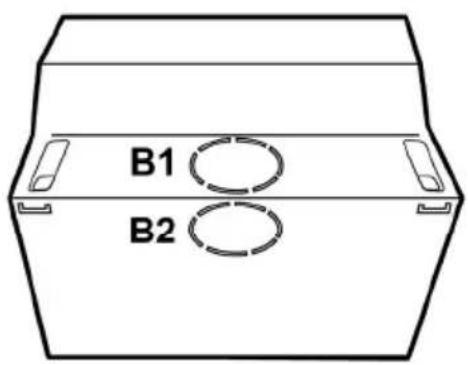

Die Haube verfügt über einen oberen Luftaustritt B1 einen hinteren Luftaustritt B2 zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Bild 2.1

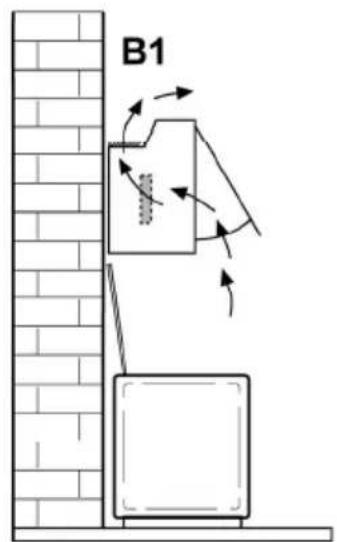

Umluftbetrieb

Für den Fall, dass es nicht möglich sein sollte, die Kochdämpfe und Gerüche nach Außen zu leiten, kann die

Dunstabzugshaube mit Umluftbetrieb in Gebrauch genommen werden, indem ein oder zwei Aktivkohlefilter eingesetzt werden (*).

Die Kochdämpfe und Gerüche werden in die Küche zurückgeleitet. Bild 2.2

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung anschließt, um den richtigen Betrieb zu überprüfen, bitte immer kontrollieren dass die Netzversorgung ist richtig montiert worden ist.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.

Bevor Sie mit der Montage beginnen:

• Entfernen Sie den/die Fettfilter oder das/die Absauggitter (je nach vorhandenem Modell – siehe auch in dem entsprechenden Absatz). Der/die Fettfilter bzw. das/die Gitter werden nach Beenden der Montage wieder eingesetzt.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen

mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie es auf.

• Vergewissern Sie sich zudem, dass in der Nähe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

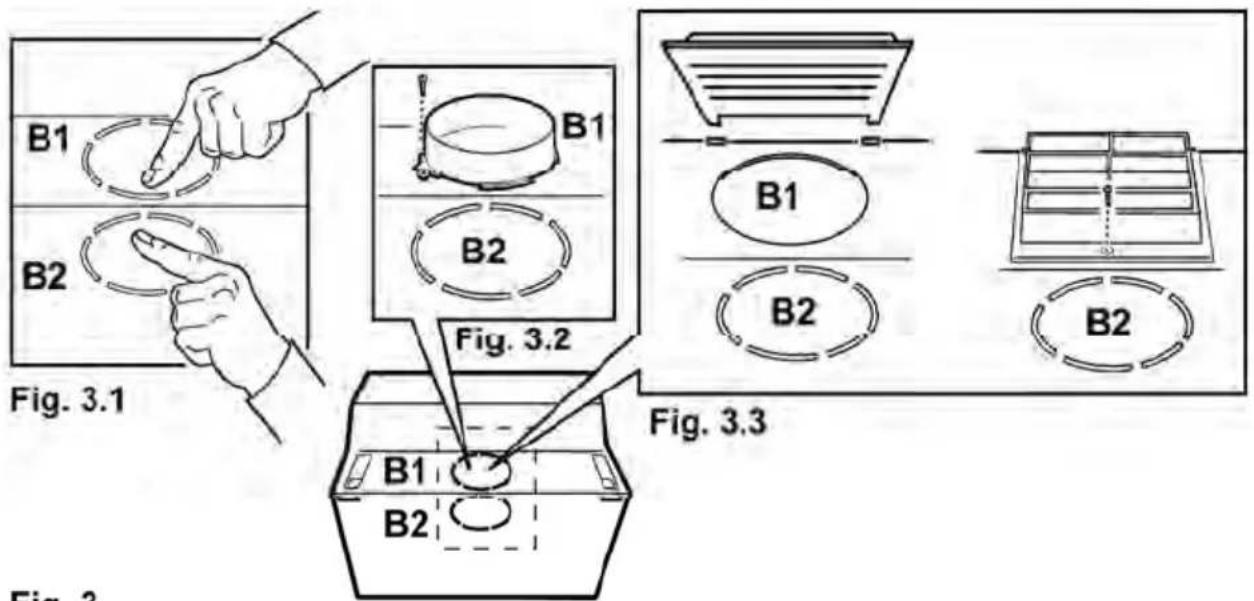

• Wählen Sie die zu verwendende Abluftöffnung: Nur Umluftbetrieb: verwenden Sie AUSSCHLIEßLICH die obere Öffnung B1 (Bild 2 - Bild 2.2), vergewissern Sie sich, dass diese nach Abschluss der Montage nicht verstopft ist und ausreichend Raum vorhanden ist, damit die aufbereiteten Kochdämpfe und Gerüche bequem in die Küche zurückgeleitet werden können.

Üben Sie einen gewissen Druck aus (Bild 3.1), um den vorgestanzten Teil (B1 oder B2) herauszudrücken, der die Abluftöffnung verschließt und entfernen Sie diesen Teil.

Bringen Sie auf der Abluftöffnung den Verbindungsring (Bild 3.2 Bajonettverschluss) oder das Luftleitblech (*) (Bild 3.3) an.

Vergewissern Sie sich, dass die seitlichen Schrankwände, zwischen denen die Dunstabzugshaube angebracht wird, kräftig genug sind.

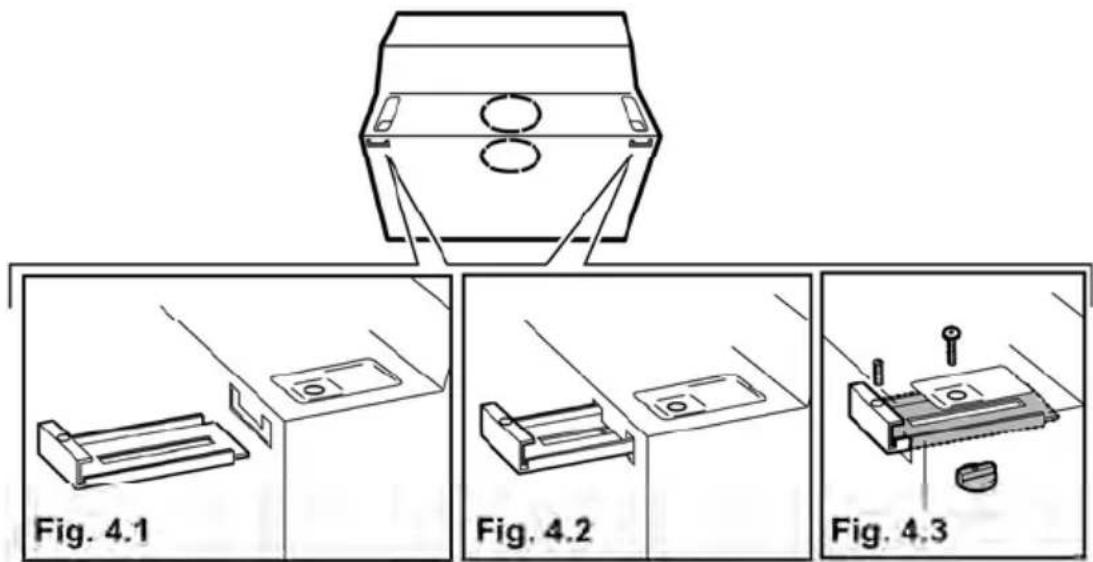

Sollten sie nicht kräftig genug sein, bringen Sie Haltebügel an der Wand an (*), welche eine zusätzliche Verstärkung darstellen:

a. Stecken Sie den jeweiligen Bügel von hinten durch die dafür vorgesehenen Schlitze in die Dunstabzugshaube (Bild 4.1—Bild 4.2).
b. Befestigen Sie die Bügel mit den Schrauben und Gewindebuchsen (Bild 4.3).

Schrauben Sie auf den Bügeln die Schrauben ohne Kopf bis zur Hälfte fest; diese werden bei der Montage der Dunstabzugshaube benötigt, um die Position der Haube einzustellen.

Hinweis: die Position der Bügel kann während der Montage verändert werden, indem Sie die Schrauben, welche die Bügel an der Dunstabzugshaube befestigen, entweder lockern oder anziehen. (Bild 7 - S1-S2).

Montage der äußeren Verkleidung (\*)

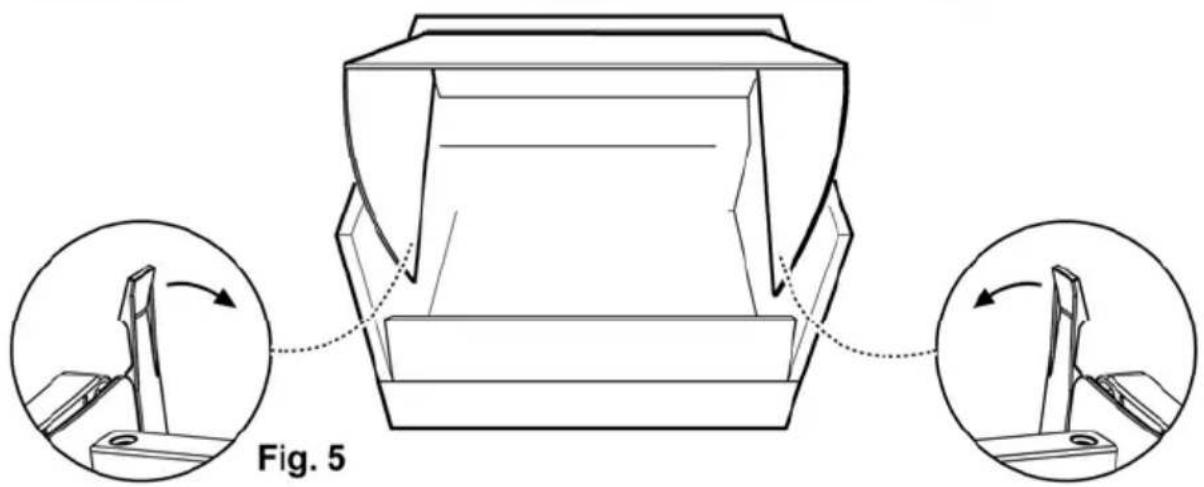

a. Ziehen Sie den Dunstauffangschirm heraus (befreien Sie ihn von den Blockierungshaken - Bild 5).
b. Halten Sie die Bohrschablone N3 an die RÜCKSEITE der äußeren Verkleidung J (der Pfeil auf der Schablone zeigt auf den OBEREN RAND der äußeren Verkleidung). Bild 6
c. Bohren Sie SACKLÖCHER K wie angegeben. Bild 6
d. Bringen Sie den Dunstauffangschirm über der äußeren Verkleidung an und befestigen Sie ihn mit 8 Schrauben L. Bild 6
e. Bringen Sie die Klappe auf der Dunstabzugshaube erst in den oberen Führungsschienen M1, dann in den unteren Führungsschienen M2 wieder an. Bild 6

f. Schließen Sie die Klappe vollständig und öffnen Sie sie wieder, um sich von dem korrekten Gleiten der Klappe in den Führungsschienen zu überzeugen.

Elektrische oder manuelle Klappe (\*)

Bild 11

In einigen Produkten ist eine Klappe mit elektrischer oder manueller Betaetigung anstatt des Abluftmotors vorgesehen.

Normalerweise ist diese an der Abluftoeffnung B1 installiert und mit drei Schrauben am Haubenkoerper befestigt, waehrend die Abluftoeffnung B2 mit einem mit einer Schraube befestigten Deckel verschlossen ist.

Falls die Abluftklappe an der Abluftoeffnung B2 installiert werden soll, muss diese durch Entfernen der drei Schrauben von B1 abmontiert und der auf B2 befestigte Deckel durch diese ersetzt werden.

Danach muss der Deckel auf B1 angebracht werden.

Installation

a. Verwenden Sie die Bohrschablone N2 (*), setzen Sie die Schablone auf die vorderen Ränder des Dunstabzughaubenschranks (rechter Schrank, Seite B) – (linker Schrank, Seite C) OHNE DIE DICKE DER KLAPPEN ZU BERÜCKSICHTIGEN, bohren Sie wie angegeben. Bild 8
b. Sollte es nötig sein, befestigen Sie die Dunstabzugshaube an der Wand, halten Sie die Schablone N1(*) so an die Wand, dass der obere Rand der Wand mit dem oberen Rand der Schablone übereinstimmt N2 (*). Bild 7-8
c. Bohren Sie wie angegeben, befestigen Sie 2 Haken(*) R mit Schrauben und Dübeln in der Wand. Bild 7
d. Für den Fall, dass die Dicke der seitlichen Schrankwände 16mm sein sollte, bringen Sie die einrastenden Abstandhalter O (*) an den Seiten der Dunstabzugshaube an, dort, wo sich auch die Löcher befinden, die für den Durchgang der Schrauben zur Befestigung an den Schränkwänden dienen. Bild 8.
e. Hängen Sie die Dunstabzugshaube an den Haken (*) auf und regulieren Sie die Position der Dunstabzugshaube sowohl mithilfe der Schrauben ohne Kopf S1 als auch mithilfe der Position der Bügel über die entsprechenden Schrauben S2. Bild 7
f. Befestigen Sie die Dunstabzugshaube an den seitlichen Schrankwänden mit 4 Schrauben P. Bild 8
g. Bringen Sie den unteren Winkelträger Q (*) an der Dunstabzugshaube mit zwei Schrauben und Kunststoff-Ü-Scheiben T an, dies ermöglicht es, eventuell vorhandene Räume zwischen der Wand und der Dunstabzugshaube zu verbergen. Bild 7

Betrieb

Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Verwenden Sie die für die Kontrolle der Lichter und Absaugleistung vorgesehenen Tasten oder Schalter.

Nur bei einigen Modellen: indem Sie den Dunstauffangschirm öffnen oder schließen, können Sie das Ein- bzw. Ausschalten des Gebläses, welches die Absaugleistung reguliert, sowie in einigen Fällen auch das Ein- bzw. Ausschalten der Lichter kontrollieren.

Wenn Ihr Produkt mit elektrischem oder mechanischem Abluftklappe versehen ist, dienen die zur Verfuegung stehehnen Tasten und oder die Druecktasten und Drehknopfe, fuer die Kontrolle der Lichter und zum oeffnen und schliessen der Abluftklappe.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Um auf den Fettfilter V zugreifen zu können, öffnen Sie das Absauggitter mithilfe der Auslöser H1 oder H2 (abhängig von dem vorhandenen Modell) und befreien Sie es von den Haltevorrichtungen W. Abb. 9

Um auf den Fettfilter V zugreifen zu können, öffnen Sie das Absauggitter mithilfe der Auslöser H1 oder H2 (abhängig von dem vorhandenen Modell) und befreien Sie es von den Haltevorrichtungen W. Abb. 9

Einige Gerätemodelle sind mit einem Ansauggitter mit integriertem Fettfilter ausgestattet; diese werden entnommen, indem die Griffe H2 (Bild 9) nach oben gezogen werden, dann den Filter nach aussen ziehen. Sie sind wie die Metallfilter zu reinigen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) ausgewechselt werden.

Setzen Sie den Kohlefilter so ein, dass er das Gitter abdeckt, welches den Absaugmotor schützt. Der Kohlefilter wird so eingesetzt, dass die Schlitze auf dem Filter mit den Bolzen an den Seiten des Motorschutzgitters übereinstimmen.

Drehen Sie den Kohlefilter im Uhrzeigersinn, um ihn zu blockieren (Bajonettverschluss). Bild 10

Gehen Sie für die Montage im gegensätzlichen Sinn vor.

Hinweis: bei den Modellen mit 2 Motoren sind 2 Filter notwendig; der Montage- bzw. Demontagevorgang ist identisch.

Ersetzten der Lämpchen

Das Gerät von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen um Zugriff auf die Lämpchen zu bekommen.

Das kaputte Lämpchen entfernen und durch eine ovale Glühlampe von maximal 40 W E 14 ersetzen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.

LI3PPA Ed. 09/08
