BEDIENUNGSANLEITUNG LED4004 Manta

Bedienelemente und Anschlüsse

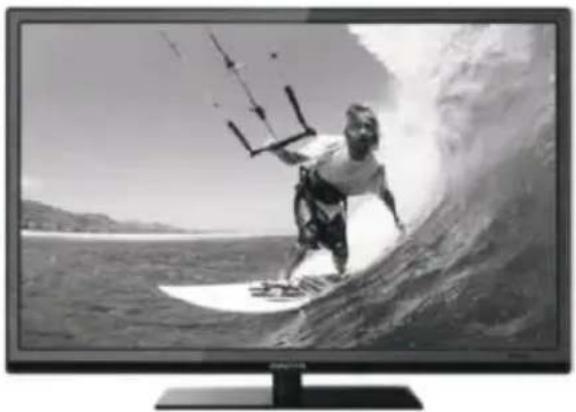

Beschreibung der TV-Bedienelemente

EIN (ON) grüne Diode leuchtet AUS (OFF – Standby) rote Diode leuchtet

1. INPUT: Liste mit Eingangssignalquellen
2. MENÜ: Bildschirmmenü
3. CH-: Programmwechsel (nach unten)
4. CH+: Programmwechsel (nach oben)
5. VOL-: Lautstärke (leiser)
6. VOL+: Lautstärke (lauter)
7. POWER: Ein- und ausschalten

Anschlüsse

1. HDMI

Abschluss des HDMI-Signals.

2. VGA

Mit VGA des Rechners.

3. PC Audio

Mit Audioausgang des Rechners.

4. Y/Pb/Pr

Mit Steckdosen Y/Pb/Pr bei der Komponenten-Betriebsart.

5. AV

Anschluss des AV-Signals bei der Komposite-Betriebsart.

6. Cl-Karte

Einsetzen der CI-Karte.

7. SCART (Euro)

Anschluss des SCART-Signals.

8. Antenne

Anschluss der externen Antenne zum Empfang der ATV-/DTV-Programm in der ATV-/DTV-Betriebsart.

9. Kopfhörer

Anschluss der Kopfhörer.

10. USB

Anschluss der USB-Geräte.

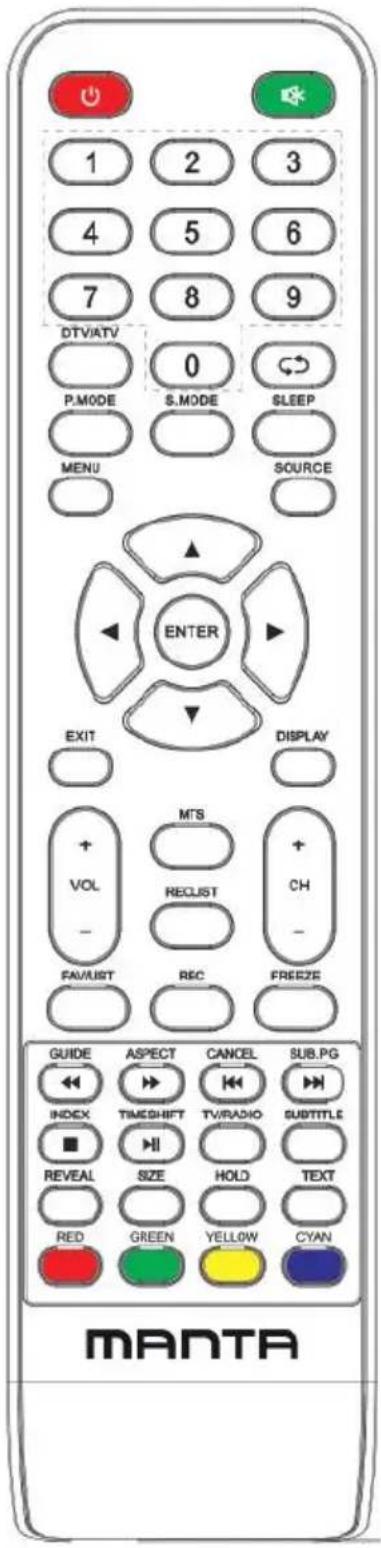

1 2 3 4 5 6 7 8 9 DTV/ATV 0 P.MODE S.MODE SLEEP MENU SOURCE ENTER EXIT DISPLAY MTS + VOL RECUST + - FAV/UST REC FREEZE GUIDE ASPECT CANCEL SUB.PG INDEX TIMESHIFT TV/RADIO SUBTITLE REVEAL SIZE HOLD TEXT RED GREEN YELLOW CYAN MANTA

STANDBY: Ein-/Ausschalten des TV.

MUTE: Ton aus- oder einschalten.

0-9 : Kanal mit den Tasten 0 - 9 wählen.

DISPLAY: Information übers Fernsehgerät.

PMODE: Bildeinstellungen.

SMODE: Toneinstellungen.

DTV/ATV : DTV-Betriebsart (digital/analog).

ENTER : Auswahl bestätigen bzw. ausführen.

SOURCE: Signalquelle wechseln.

SLEEP : Zeiteinstellungen.

ROT, GRÜN, GELB, BLAU: verschiedene Optionen im TV-Text.

MENÜ : Zum Aufrufen des Hauptmenüs für verschiedene Optionseinstellungen.

EXIT : Ausgang.

CH +/- : Programmwechsel oben/unten.

VOL +/- : Lautstärke.

MTS: NICAM-Betriebsarten (Audio) suchen.

RECLIST: Aufnahmeliste anzeigen.

REC: Aufnahmen in Ist-Zeit.

FREEZE: Eingeblendetes Bild anhalten.

FAV/LIST: Favoriten.

SUB.PG: Untertitel ein- oder ausblenden.

Cancel: Abbrechen/Zurück.

ASPECT: Bildauflösung wählen.

GUIDE: EPG (elektronisches Programmguide) einschalten.

INDEX: Text-Index anzeigen.

T.SHIFT : Aktuelles DTV-Programm anhalten und Aufnahme im Hintergrund starten.

TV/RADIO: Umschalten zwischen TV und Rundfunk.

SUBTITLE: Information über Untertitel.

REVEAL: Drücken, um verdeckte TV-Text-Informationen einzublenden; Erneutes Drücken zum Ausblenden.

SIZE: Anzeige der oberen, unteren oder aller Textseiten.

HOLD : TV-Textabschnitt anhalten.

TEXT: Auf TV-Text umschalten.

▶II: Wiedergabe der Medien ein- bzw. ausschalten.

◀ : Wiedergabe rückwärts

▶▶ : Erneute Wiedergabe.

■ : Wiedergabe anhalten

: Vorwärts

: Rückwärts

BEDIENUNG UND SYSTEMEINSTELLUNGEN

SIGNALQUELLE WÄHLEN

SOURCE drücken, um verfügbare Signalquellen anzeigen. Mit Pfeilen ▲/▼ die gewünschte Quelle wählen. Danach ENTER drücken.

EXTERNE DATENTRÄGER (MEDIEN)

Hinweis: Vor dem Öffnen des Menüs der externen Datenträgern (MEDIA) USB-Speicher/Speicherkarte anschließen, USB-Signalquelle drücken (SOURCE) und die Signalquelle auf „Media“ schalten.

Mit den Tastern ▲/▼ Menüpunkt MEDIA im Menü der Signalquellen (Source Menu) markieren und in Menü dieser Option wechseln, ENTER oder ▶ drücken. Diese Funktion kann auch mit dem Taster MEDIA an der Fernbedienung aktiviert werden.

Menü „Bild“ (PICTURE)

Bildeinstellungen (Picture Mode)

Mit den Tastern ▲/♦ Menüpunkt Picture Mode wählen und in dieses Menü wechseln, ENTER drücken. Mit den Tastern ◀/▶ können Bildeinstellungen geändert werden [verfügbar sind: eigenes Bild (User), dynamisches Bild (Dynamic), Standardbild (Standard) und mildes Bild (Mild)].

Unter eigens Bild dürfen lediglich Helligkeit, Kontrast, Schärfe und Farbe geändert werden. HINWEIS: Die nacheinander folgenden Bildeinstellungen können mit dem Taster P-MODE an der Fernbedienung direkt geändert werden.

Kontrast (Contrast)

Mit den Tastern ▲/♦ Menüpunkt Contrast wählen, in dieses Menü wechseln, ENTER drücken und Kontrasteinstellungen mit den Tastern ◀/▶ ändern. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Helligkeit (Brightness)

Mit den Tastern ▲/▼ Menüpunkt Brightness markieren. In das Untermenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/► ändern. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Farbe (Colour)

Mit den Tastern ▲/▼ Menüpunkt Colour markieren. In das Untermenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/▶ ändern. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Farbton (Tint)

Mit den Tastern ▲/▼ Menüpunkt Tint markieren. In das Untermenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/▶ ändern. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Schärfe (Sharpness)

Mit den Tastern ▲/▼ Menüpunkt Sharpness markieren. In das Untermenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/▶ ändern. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Kontrast verstärken (Contrast Booster)

Mit den Tastern ▲/▼ Menüpunkt Contrast Booster markieren. In das Untermenü wechseln, ENTER drücken und mit den Tastern ◀/▶, Verstärkung einschalten (On) oder ausschalten (Off). Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Farbtemperatur (Colour Temperature)

Mit den Tastern ▲/▼ Menüpunkt Colour Temperature markieren. In das Untermenü wechseln, ENTER drücken, und mit den Tastern ◀/▶ die standardmäßige (Standard), kalte (Cool) oder warme (Warm) Option wählen.

Rauschen reduzieren (DNR)

Mit den Tastern ▲/▼ Menüpunkt DNR wählen, in das Untermenü wechseln, ENTER drücken und mit den Tastern ◀/▶ eine der Optionen wählen: Aus (Off), Niedrig (Low), Mittel (Middle) oder Hoch (High).

Resetten (Reset)

Mit den Tastern ▲/▼ Menüpunkt Reset wählen, in dieses Menü wechseln, Reset mit ENTER bestätigen und die Werte mit OK neueinstellen.

Menü „Ton“ (SOUND)

1. Mit den Tastern ▲/▼ die Option wählen, deren Einstellungen in dem Menü „Ton“ geändert werden sollen, anschließend in das betreffende Untermenü mit ENTER wechseln.
2. Die Werte können mit den Tastern ◀/▶ geändert werden. Mit ▲/▼ kann eine der verfügbaren Optionen markiert werden, die nach dem ENTER den Wechsel in das betreffende Untermenü ermöglicht.
3. Nach dem Abschluss der Einstellungen sind sie zu speichern. Die Rückkehr zum vorherigen Menü erfolgt nach dem Drücken auf MENU. Mit EXIT verlassen Sie das Hauptmenü.

Toneinstellungen (Stable Sound)

Mit den Tastern ▲/▼ Menüpunkt Stable Sound markieren, in dieses Menü wechseln und ENTER drücken. Toneinstellungen mit den Tastern ◀/▶ [verfügbare Optionen: eigene Einstellungen (User), Standard (Standard), Musik (Music), Film (Movie)] andern.

In den eigenen Einstellungen können die Werte vom niedrigen (Bass) oder höheren Ton (Treble), Balance (Balance) und Grafikeinstellungen (EQ) eingestellt werden. HINWEIS: Direkte Änderung der Tonestellungen mit S-MODE an der Fernbedienung möglich.

Niedrigtöne (Bass)

Mit den Tastern ▲/▼ Menüpunkt Bass markieren, in dieses Menü wechseln und ENTER oder ▶ drücken, um die Einstellungen mit den Tastern ◀/▶ zu ändern. Diese Option kann nur bei eigenen

Toneinstellungen geändert werden. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Hochtöne (Treble)

Mit den Tastern ▲/▼ Menüpunkt Treble markieren, in dieses Optionsmenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/▶ ändern. Die Änderungen dieser Option sind nur bei eigenen Toneinstellungen möglich. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Balance (Balance)

Mit den Tastern ▲/▼ Menüpunkt Balance markieren, in dieses Optionsmenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/▶ ändern. Anschließend MENÜ drücken, um direkt zum vorherigen Menü zurückzugehen.

Aumklang (Surround)

Mit den Tastern ▲/▼ Menüpunkt Surround markieren, in dieses Optionsmenü wechseln, ENTER drücken und Einstellungen mit den Tastern ◀/► ändern. Mit den Tastern ◀/► kann der Raumklang eingeschaltet (ON) oder ausgeschaltet (OFF) werden.

Automatische Lautstärkenbegrenzung (AVL)

Mit den Tastern ▲/▼ Menüpunkt AVL markieren, in dieses Menü wechseln, ENTER drücken und mit den Tastern ◀/▶ kann diese Funktion eingeschaltet (ON) oder ausgeschaltet (OFF) werden.

Audiodigitalausgang (Digital Audio Output)

Mit den Tastern ▲/▼ Menüpunkt Digital Audio Output markieren, in dieses Optionsmenü wechseln, ENTER drücken und mit den Tastern ◀/▶ die gewünschte Funktion wählen [verfügbare Funktionen: AUS (OFF), PCM, AUTO].

Reset (Reset)

Mit den Tastern ▲/▼ Menüpunkt Reset wählen, in dieses Optionsmenü wechseln, ENTER drücken.

„ANWENDUNGEN" (APPLICATIONS)

Kanal (Channel)

Mit den Tastern ▲/▼ die Position Channel wählen und ENTER drücken, um gewähltes Kanal und das Menü dieser Option zu aktivieren.

Kanalfolge: GRÜN drücken, die Reihenfolge ändern und erneut mit GRÜN bestätigen

Kanaloptionen (Channel Options)

Mit den Tastern ▲/▼ die Position Channel Options markieren, in das Menü mit Kanalliste wechseln, ENTER drücken.

Land (Country)

Mit den Tastern ▲/▼ Menüpunkt Country markieren, anschließend mit den Tastern ◀/▶ das Land, in dem Sie sich jetzt befinden, wählen.

Signaltyp des Digital-TV (DTV Type)

Mit den Tastern ▲/▼ Menüpunkt DTV Type markieren, anschließend mit den Tastern ◀/► eine der Optionen der DTV-Signale wählen: Kabel- (Cable) oder Antennenfernsehen (Terrestrial).

Automatische Kanalsuche (Auto Tuning)

Mit den Tastern ▲/▼ Menüpunkt Auto Tuning markieren, in das Menü dieser Option wechseln, ENTER drücken (bei Systemsperre nach der Eingabe der PIN-Code die Sperre zurücksetzen). Die automatische Suchoption wählen, Scannen starten, Enter drücken.

Manuelle Suche Analog-TV (ATV Manual Tuning)

Mit den Tastern ▲/▼ Menüpunkt ATV Manual Tuning markieren, Scannen starten, ENTER drücken.

Manuelle Suche Digital-TV (DTV Manual Tuning)

Mit den Tastern ▲/▼ Menüpunkt DTV Manual Tuning markieren, Scannen starten, ENTER drücken.

CI-Modul (Common Interface)(Empfang der verschlüsselten Programme oder Pay-TV)

Mit den Tastern ▲/▼ Menüpunkt Common Interface markieren und Informationen über CIKarte einblenden, ENTER drücken

„PRÄFERENZEN“ (PREFERENCES)

Menüsprache (Menü Language)

Mit den Tastern ▲/▼ Menüpunkt Menü Language markieren, anschließend in das Untermenü wechseln, ENTER oder ▶ drücken. Mit den Tastern ▲/▼ betreffende Option markieren und mit ENTER oder ▶ bestätigen.

Textsprache (Teletext Language)

Mit den Tastern ▲/▼ Menüpunkt Teletext Language markieren, anschließend in das Untermenü wechseln, ENTER oder ▶ drücken. Mit den Tastern ▲/▼ betreffende Option markieren und mit ENTER oder ▶ bestätigen.

Tastensperre (Key Lock)

Mit den Tastern ▲/▼ Menüpunkt Key Lock markieren, anschließend in das Untermenü wechseln, ENTER drücken und mit den Tastern ◀/▶ die Tastensperre einschalten (ON) oder ausschalten (OFF).

Rechnereinstellungen (PC Settings)

Mit den Tastern ▲/▼ Menüpunkt PC Settings markieren, anschließend in das Untermenü wechseln, ENTER oder ▶ drücken (aktiv, soweit das Rechnersignal angeschlossen ist).

Energiespareinstellungen (Energy Saving Settings)

Mit den Tastern ▲/▼ Menüpunkt Energy Saving Settings markieren, anschließend in das Untermenü wechseln, ENTER drücken.

Automatisches Ausschalten (Automatic Power Down)

Mit den Tastern ▲/▼ Menüpunkt Automatic Power Down markieren und mit den Tastern ◀/▶, die Funktion einschalten (ON) oder ausschalten (OFF).

PIN-Code-Einstellungen (PIN Setting)

Mit den Tastern ▲/▼ Menüpunkt PIN Setting markieren, in das Untermenü wechseln, ENTER drücken. Hier befindet sich der Zugangscode.

Mit den Tastern ▲/▼ Menüpunkt Parental Control markieren und in das Untermenü mit ENTER oder ▶ wechseln. Anschließend mit den Tastern ▲/▼ die Stufe [ab 4 bis 17 Jahren (From4-17) oder keine (None)] wählen. Die Auswahl mit ENTER oder ▶ bestätigen.

PIN-Code-Änderung (Change Pin Code)

Standard-PIN-Code "0000"

Mit den Tastern ▲/▼ Menüpunkt Change Pin Code markieren, in das PIN-Menü wechseln, ENTER drücken. Es erscheint folgendes Menü:

Hotel

Mit den Tastern ▲/▼ Menüpunkt Hotel Mode markieren, um die Hotelsperren einzuschalten.

EINSTELLUNGEN (SETUP)

Zeiteinstellungen Bildschirmmenü (OSD Timer)

Mit den Tastern ▲/▼ Menüpunkt OSD Timer markieren, betreffende Option mit den Tastern ◀/► wählen (verfügbare Optionen: 10 s, 20 s, 30 s, 40 s, 50 s, 60 s, AUS [Off]), anschließend mit ENTER bestätigen.

Kinoeinstellungen (Cinema)

Mit den Tastern ▲/▼ Menüpunkt Cinema markieren, betreffende Option mit den Tastern ◀/► wählen (verfügbare Optionen: Automatik (Auto), 4x3, weites Bildschirm (Wide), Super Live], anschließend mit ENTER bestätigen.

Blauer Bildschirm (Blue Screen)

Mit den Tastern ▲/▼ Menüpunkt Blue Screen markieren, betreffende Option [EIN (ON) oder AUS (OFF)] mit den Tastern ◀/► wählen, anschließend mit ENTER bestätigen.

Abschaltzeit (Sleep Timer)

Mit den Tastern ▲/▼ Menüpunkt Sleep Timer markieren, die Zeit des automatischen Abschaltens mit den Tastern ◀/► einstellen (verfügbare Optionen: 00:15, 00:30, 01:00, 01:30, 02:00, oder AUS [OFF]), anschließend mit ENTER bestätigen.

Standort (Location)

Mit den Tastern ▲/▼ Menüpunkt Location markieren, betreffende Option (Home) oder (Store) mit den Tastern◀/▶ wählen, anschließend mit ENTER bestätigen.

Schnelleinstellungen (Quick Setup)

Mit den Tastern ▲/▼ Menüpunkt Quick Setup markieren und in das Untermenü mit ENTER wechseln. Falls die Sperre eingeschaltet ist, die Zugangscode eingeben und Schnelleinstellungen des Fernsehers vornehmen.

Reset der Einstellungen (Reset TV)

Mit den Tastern ▲/▼ Menüpunkt Reset TV markieren und in das Untermenü mit ENTER wechseln. Falls die Sperre eingeschaltet ist, die Zugangscode eingeben und Voreinstellungen des Fernsehers wiederherzustellen.

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED1903
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 48 cm, 19"
- Leistungsaufnahme im Ein-Zustand: 17W
- Jährliche Energieverbrauch in kWh/Jahr: 25kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1366x768

LED2206

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED2206
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 56 cm, 22"
- Leistungsaufnahme im Ein-Zustand: 20W
- Jährliche Energieverbrauch in kWh/Jahr: 29kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1920x1080

LED2403

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED2403
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 61 cm, 24"
- Leistungsaufnahme im Ein-Zustand: 23W
- Jährliche Energieverbrauch in kWh/Jahr: 33kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1366x768

LED2803

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED2803
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 71 cm, 28"
- Leistungsaufnahme im Ein-Zustand: 30W
- Jährliche Energieverbrauch in kWh/Jahr: 44kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1366x768

LED3204

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED3204
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 81 cm, 32"
- Leistungsaufnahme im Ein-Zustand: 38W
- Jährliche Energieverbrauch in kWh/Jahr: 56kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1366x768

LED3903

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED3903
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 100 cm, 39"
- Leistungsaufnahme im Ein-Zustand: 58W
- Jährliche Energieverbrauch in kWh/Jahr: 84kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1366x768

LED4004

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED4004
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 101cm, 40"
- Leistungsaufnahme im Ein-Zustand: 58W
- Jährliche Energieverbrauch in kWh/Jahr: 84kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler
•Pixelzahl: 1920x1080

LED5003

• Name des Lieferanten: MANTA S.A.
- Modellkennung des Lieferanten: LED5003
- Energieeffizienzklasse des Modells: A
- Sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 135 cm, 50"
- Leistungsaufnahme im Ein-Zustand: 87W
- Jährliche Energieverbrauch in kWh/Jahr: 127kWh/Jahr
- Leistungsaufnahme im Bereitschafts: <0,5 W
- Bildschirmauflösung in physischer horizontaler und vertikaler Pixelzahl: 1920x1080
